HID(High Intensity Discharge lamp)組付(平成19年)。
メインランプ=「Hi/Lo切り替 HID=7mm H4 4300K 55W」

フォッグランプ=H4B 6000K 55W」取付   YAHOOオークションにて購入 「購入先はこちら」

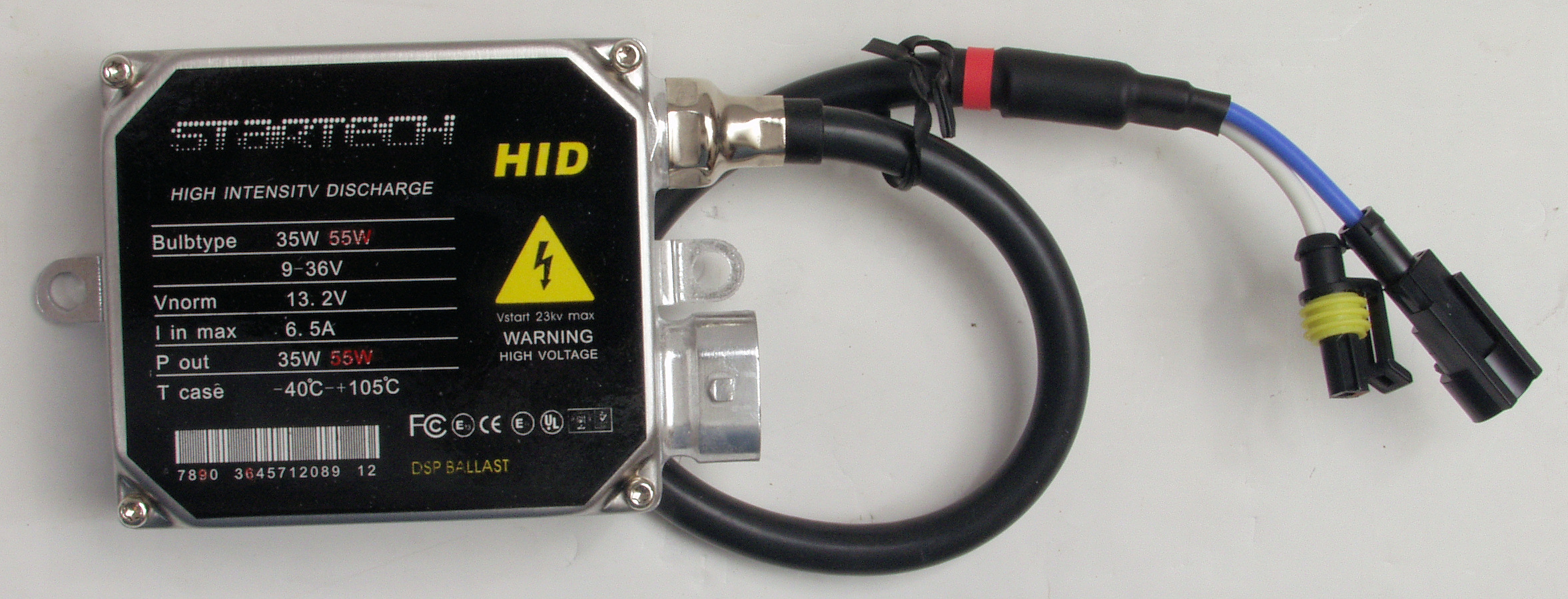

B11. バラスト(インバータ、イグナイターユニット)
B12. バーナーへの接続コネクター、防水に不安?
B13. バーナーへの接続コネクター、シリコンを充填する。
B14. バーナーへの接続コネクター、拡大。
B15. 完成。
B16. バーナーへのケーブル引き出し、シリコンを充填する。
B17. バーナーへのケーブル引き出し、チュブの中までシリコンを充填する。
H11. バーナー(バルブ)
H12. バラストへの接続コネクター、防水に不安?

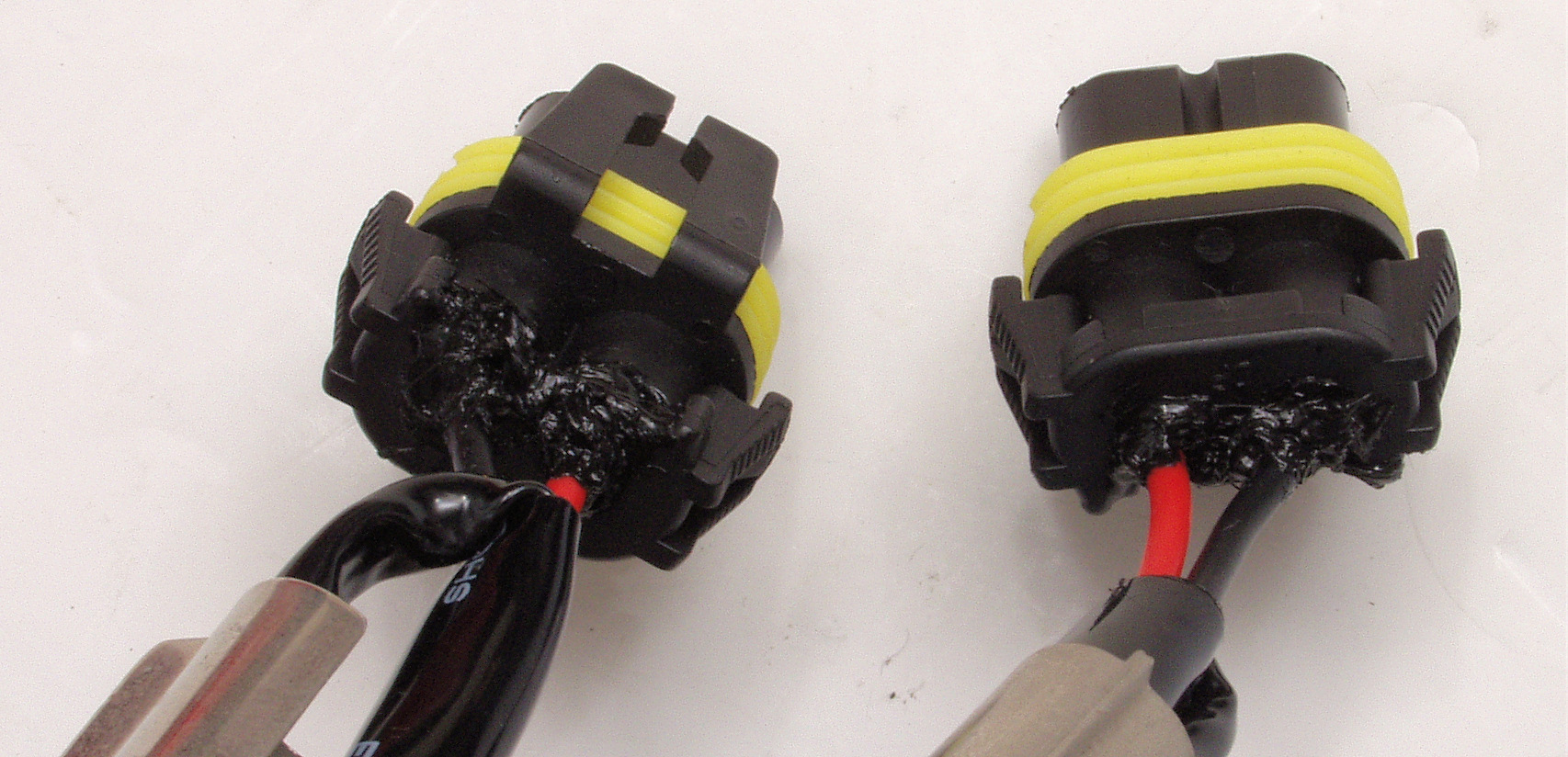

H13. バラストへの接続コネクター、拡大。
H14. 完成。

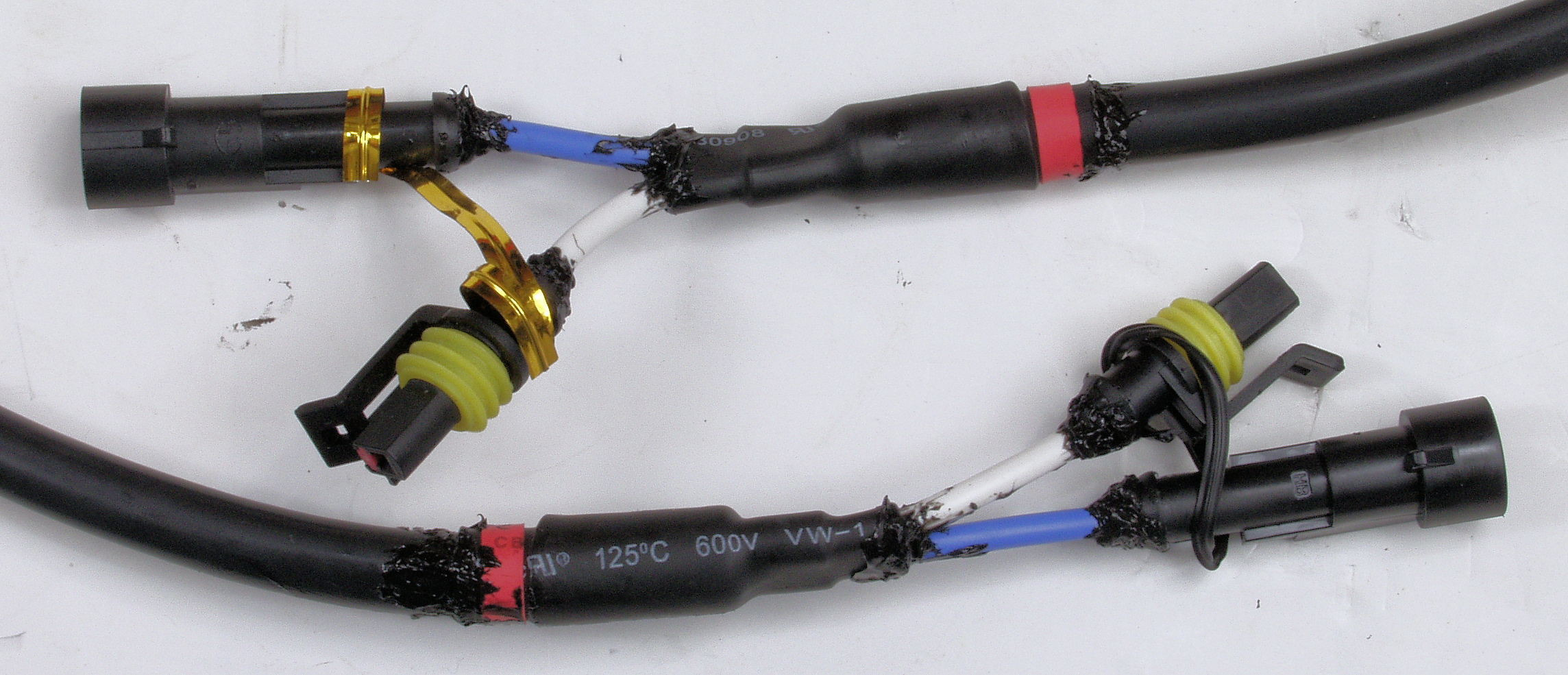

W11. リレー、ヒューズユニット。
W12.  バラストへの接続コネクター、防水に不安?

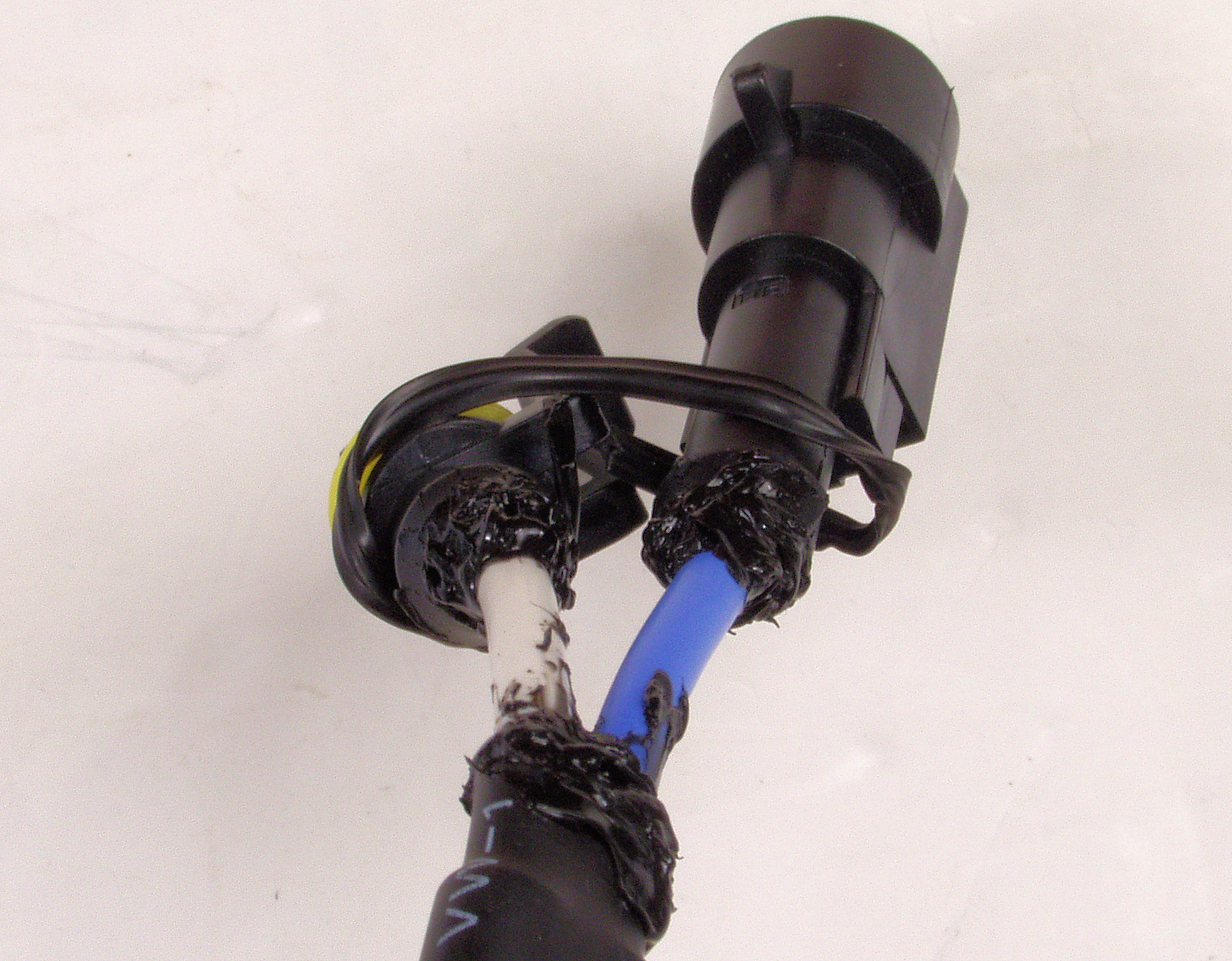

W13. バラストへの接続コネクター、シリコンを充填する。
T11. コーナーランプのゴムやステを補強。

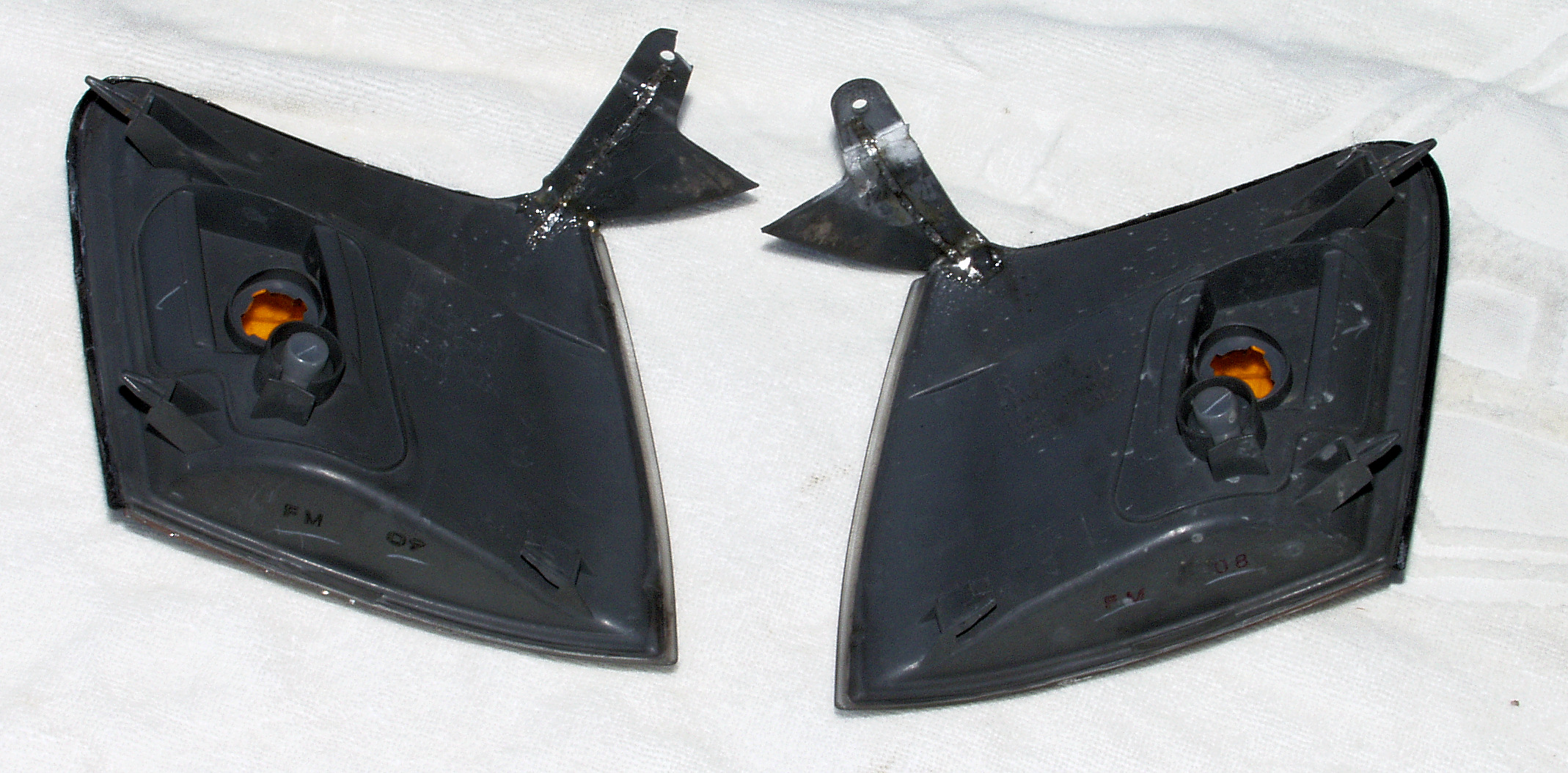

T12. コーナーランプのゴムやステを補強、裏側。

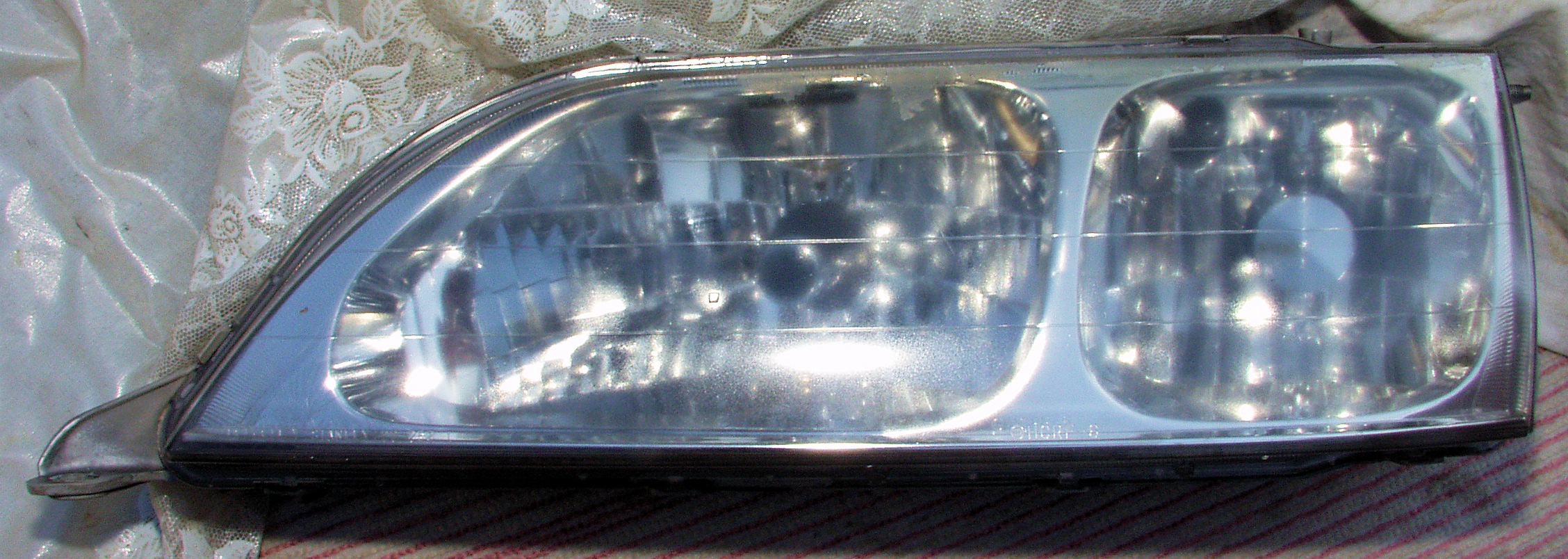

T13. 左ライト組み込み。
T14. 右ライト組み込み。

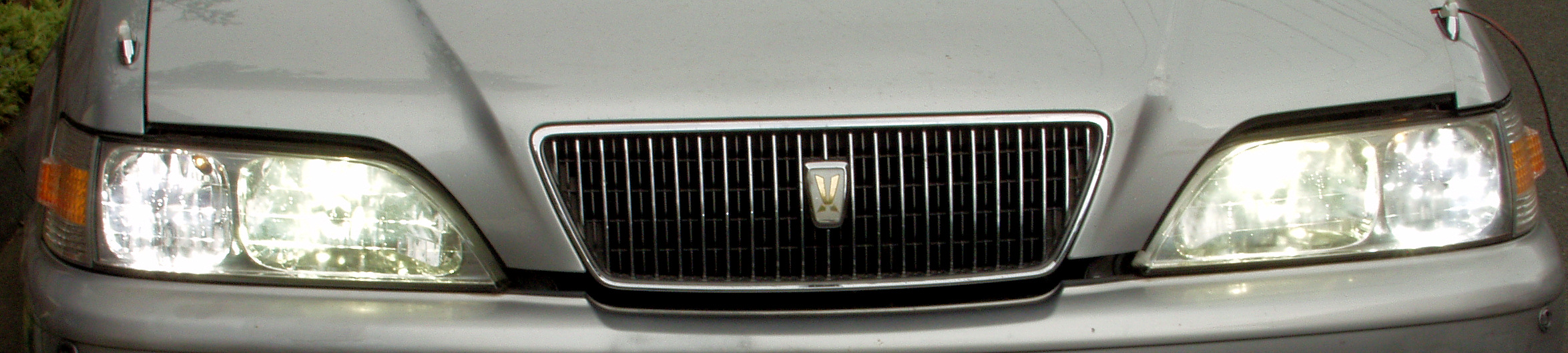

T15. 完成。内側=「Hi/Lo切替HID〓7mm」 H4 4300K 55W、外側= HB4 6000K 55W。

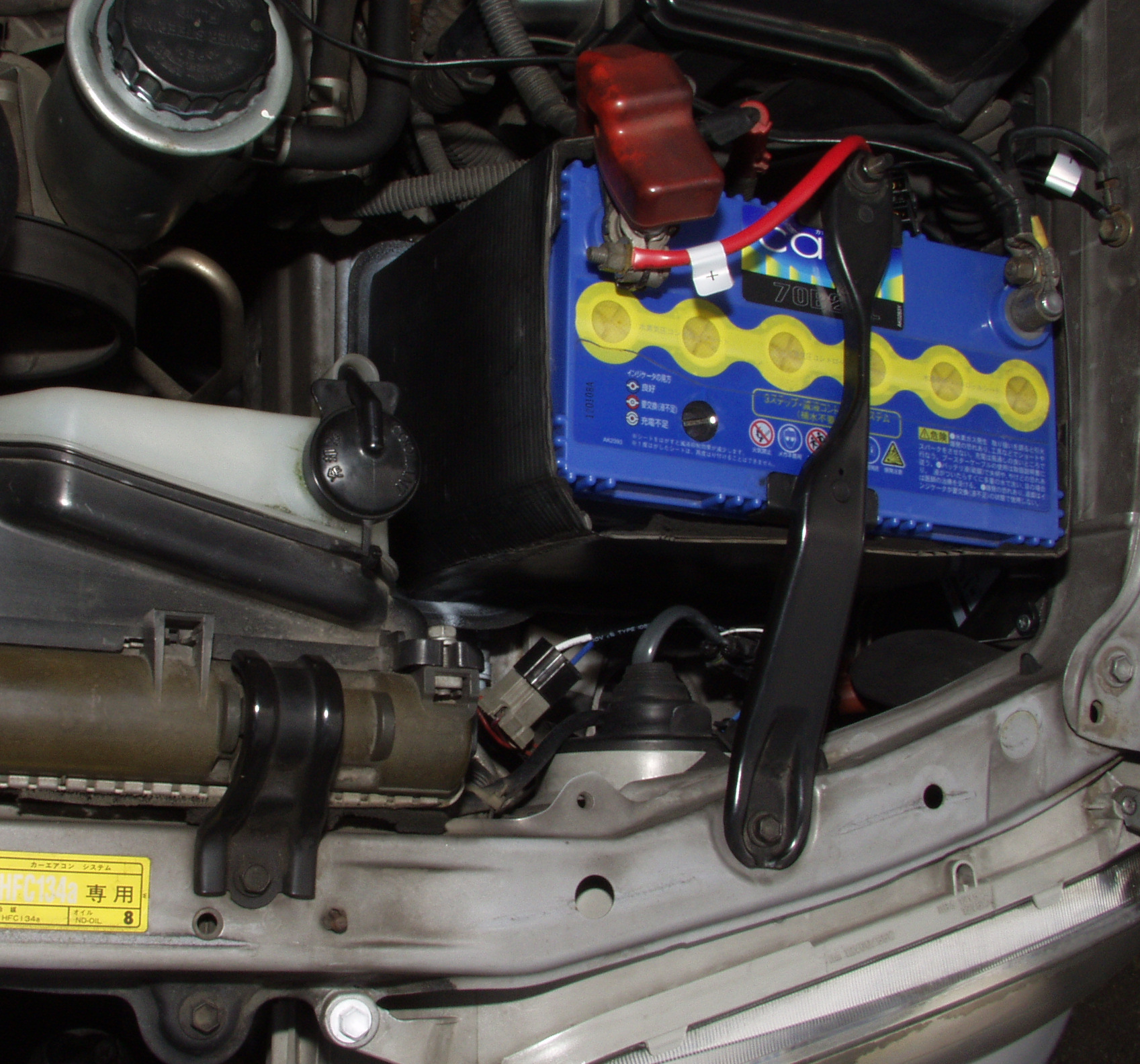

T16. 左ライト裏側、バラスト2個はバッテリーの下(フレームの下)に組み付け。
T17. 右ライト裏側、バラスト2個はエアークリーナの下(フレームの下)に組み付け。

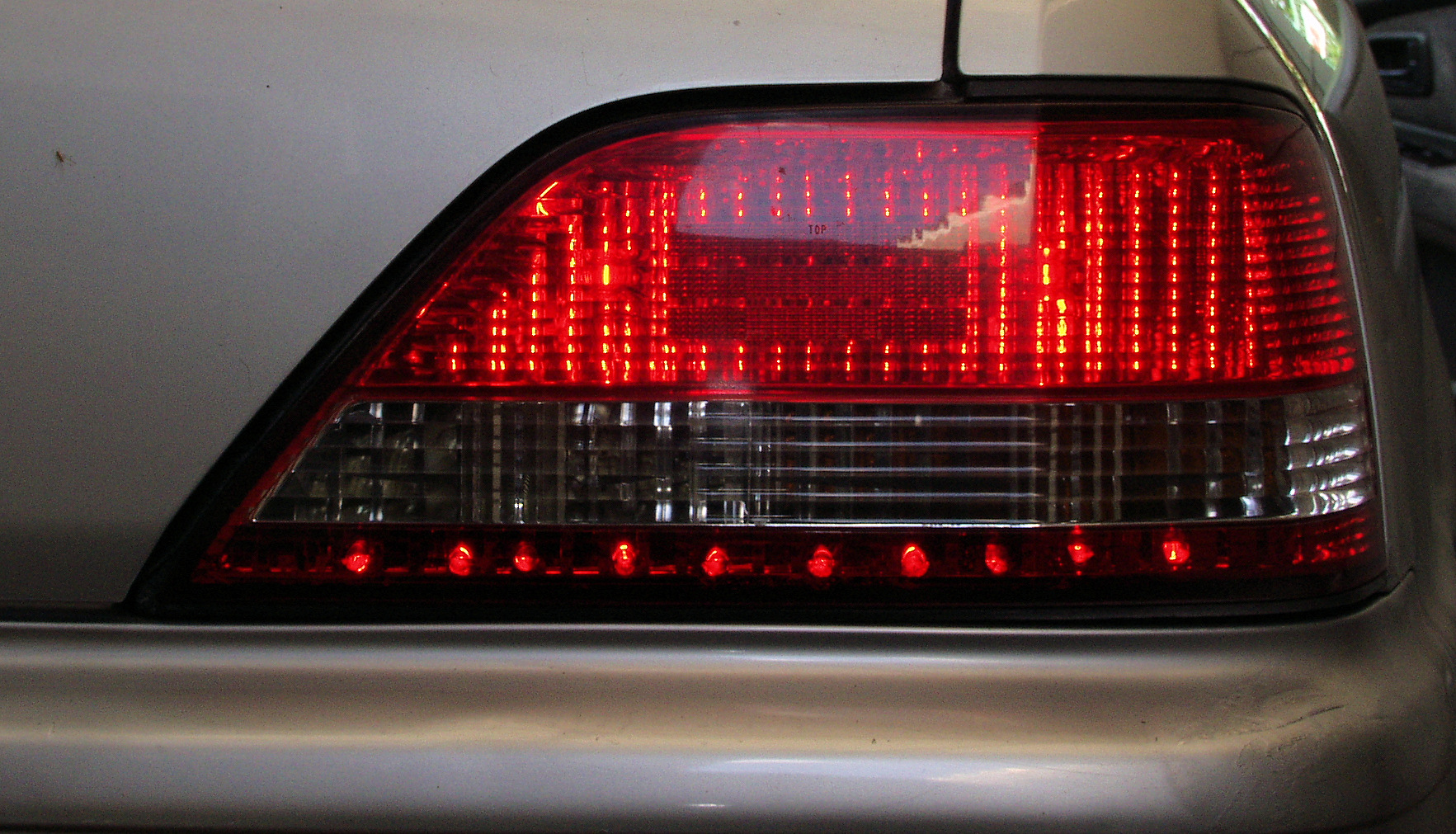

U11. 左テールライトにLEDを増設、LEDを10個取り付ける、裏側から組み付け。
U12. 左テールライトにLEDを増設、ストップランプと同期して照度をUPする。
U21. 右テールライトにLEDを増設、LEDを10個取り付ける、裏側から組み付け。
U22. 右テールライトにLEDを増設、ストップランプと同期して照度をUPする。
V11. バッテリーを酷使したので、回復充電。 電極板の為に、充電電流を1A位に落とし、48時間連続充電する。
V12. 回復充電器。 電極板の為に、充電電流を0.5A位に落とし、3〜5日連続充電する。但し、液減少に注意する。
V21. アースライン強化、使用する配線。
V22. アースライン強化、使用する配線。 圧着後半田を盛る。
V23. アースライン強化、バッテリから、エンジン、車体、ダイナモへ配線する。
V31. 無線機器用アースライン強化、キャブレタから車体。
V32. 無線機器用アースライン強化、ラジエーから車体、左側。
V33. 無線機器用アースライン強化、ラジエーから車体、右側。
V4. ついでに、クラクションも強化。
W1. もう1台にも取付。
