MESA/BOOGIE DC−3 修理記録
平成19年1月10日到着   1月22日完成
A. 修理前の状況
  • 最近パワースイッチを入れ、スタンバイスイッチを入れたとたん白い煙が出てビニールの溶けたにおいがして音がでなくなりました。

B. 原因
  • 過大入力

C.修理状況
  • 整流ダイオード交換
    抵抗交換

D. 使用部品
  • 整流ダイオード                       4個
    抵抗                              4個

E. 調整・測定

F. 修理費     29,000円     通常修理。
                           但し、真空管は別途です。

A. 修理前の状況
A−1. 点検中 前から見る
A−2. 点検中 後から見る

C. 修理状況
C−1. 修理中 AMPを上から見る
C−2A. 修理前  AMPを下から見る
C−2B. 修理後  AMPを下から見る
E. 測定・調整
E−1. 出力・歪み率測定・調整
    <見方>
   下左オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、SPからの出力を測定
   下中オシロ=入力波形(オーディオ発振器のTTLレベル)   下右上=周波数計
   上左端電圧計=L側SP出力電圧測定、黒針のみ使用
   上中左歪み率計=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
   上中右=R側SP出力電圧測定、赤針のみ使用
   上右端オシロ=SP出力波形 上=R出力、下=L出力
   下中右上デジタル電圧計=SP出力電圧測定RLは切り替えて測定

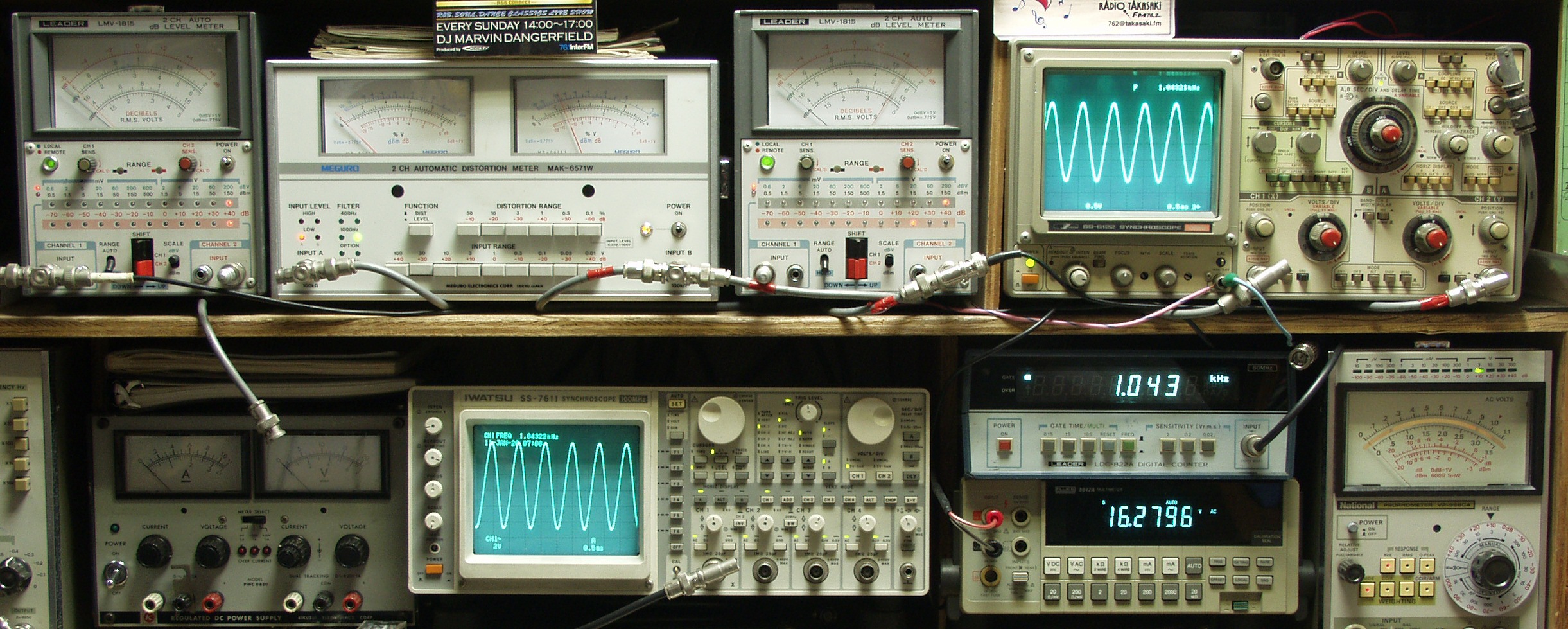

E−2A. LEAD EQ側、16V=32W出力 4%歪み 1000HZ

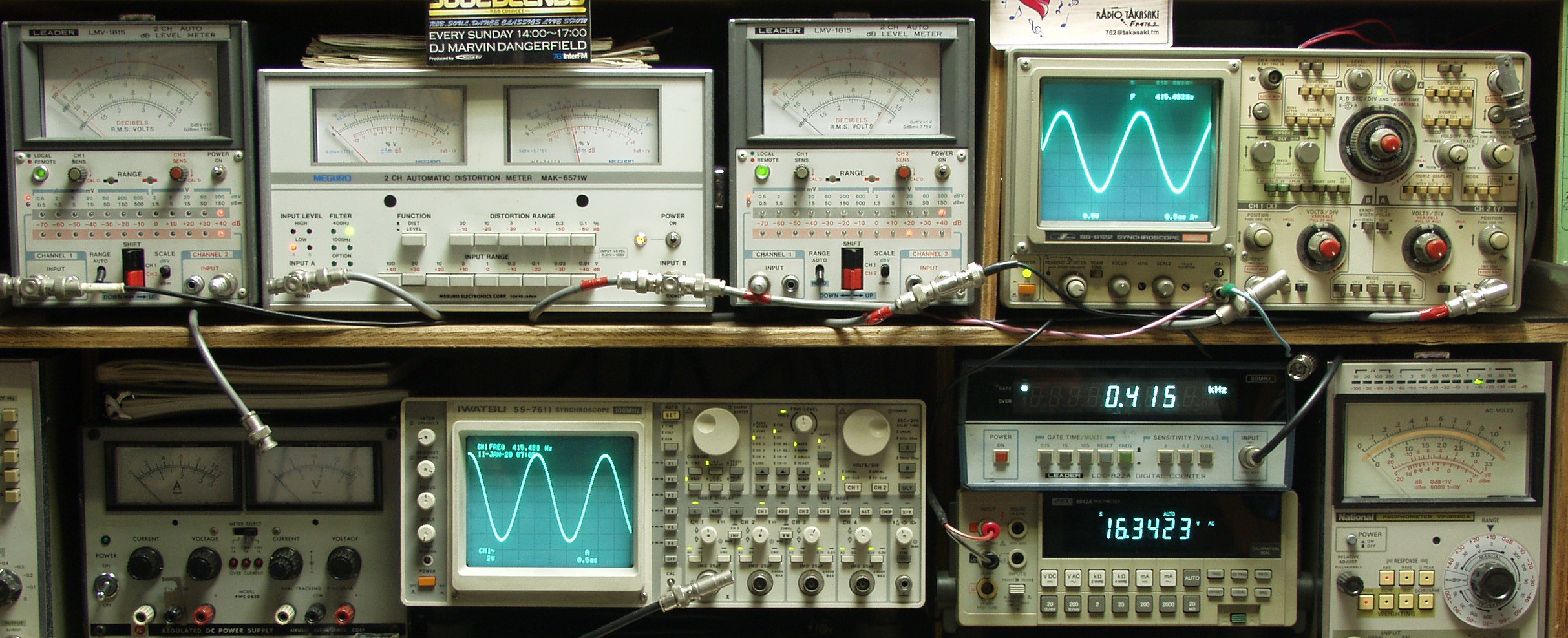

E−2B. LEAD EQ側、16V=32W出力 4%歪み 400HZ
E−3A. RHYTHM側、16V=32W出力 4%歪み 1000HZ
E−3B. RHYTHM側、16V=32W出力 6%歪み 400HZ
E−4A. 完成  前から見る
E−4B. 完成  後から見る
                         dc-3-d
