Vacuum Tube Tester ＴＶ−２Ｃ／Ｕ．　２台目備品修理記録
「整流管８３」、「整流管５Ｙ３ＧＴ」をダイオードに単純に交換すると、電源が強化する事になり、相互コンダクタンスの測定には信頼性（精度）が増すことになります。　しかし、チャートのAver.Mut.Cond.とは誤差がでます。又、他の試験方法にも誤差がでます。よって、回路の変更、全体的な調整・校正が必要となります。
Ａ．　修理前の状況
  • ２０２６／６．YAHOOオークションにて購入。

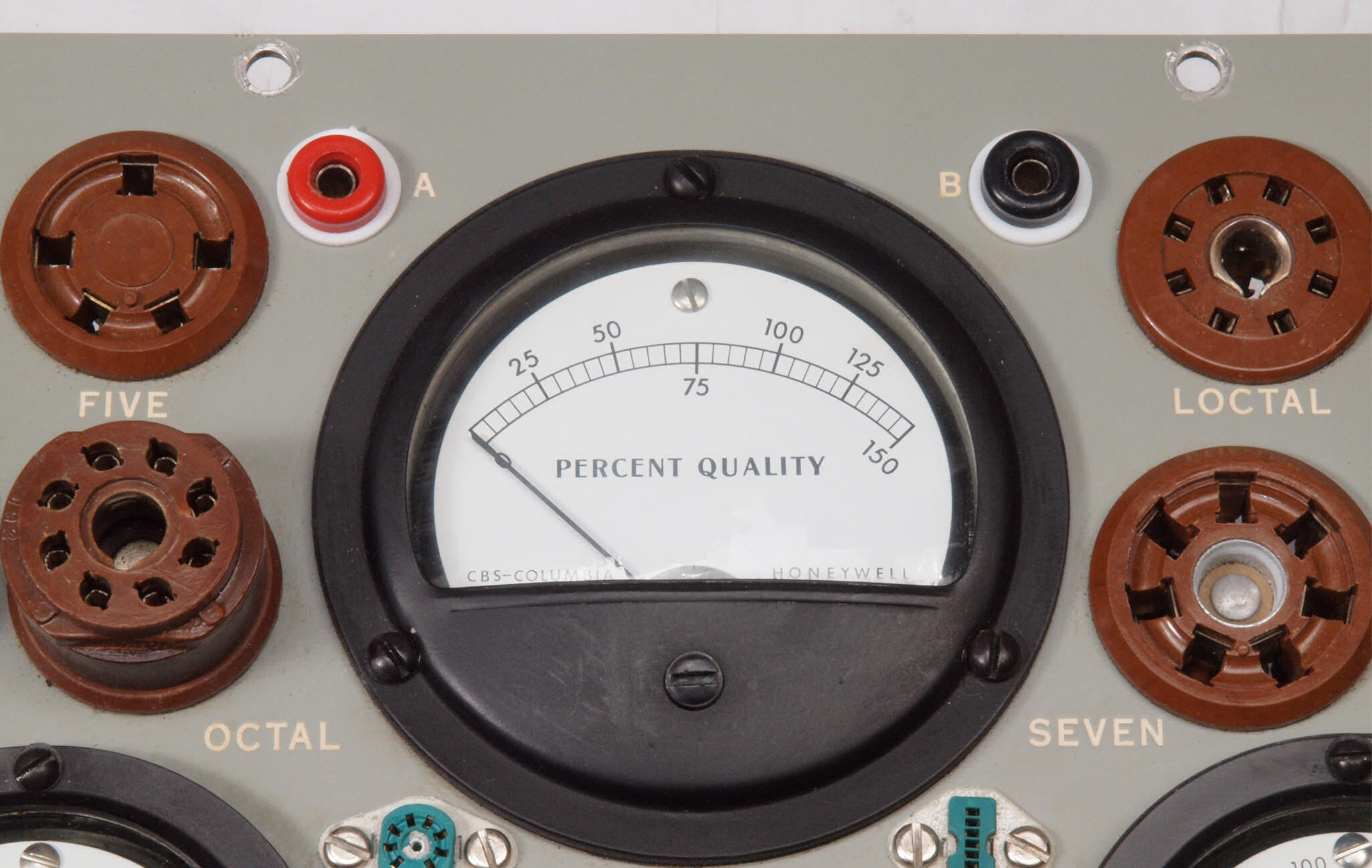

  • ＴＶ−２Ｃ／Ｕはメーターのガラスが円錐状になっており、撮影時ハーレションを起こしにくい。

Ｂ．　修理・調整前の測定

Ｃ．　改造・修理・清掃状況。
  • Ｐｌａｔｅ_Ｓｃｒｅｅｎ_ＲａｎｇｅＳＷ交換。
    Ｆunction_ＳＷ交換
    電源コードを交換する。
    プレートキャップ・グリッドキャップコードはコネクター式に変更。
    「整流管８３」、「整流管６Ｘ４」をダイオードに置き換える。
    トランス２個にそれぞれポリＳＷを取り付ける。（１．５Ａで遮断する）
    メータに、保護ダイオード取り付け。
    高Ｇｍ管測定時の、発振防止対策。
    プレート電流測定可能に改造。


Ｊ．　Ｇｍ直読み最終校正・測定。

Ｈ．　ヒーター電圧の安定度（レギュレーション）測定。

Ｅ．　高出力管のＧｍ測定。

Ｆ．　高Ｇｍ管のＧｍ測定＋プレート・グリッド波形観測。

Ｇ．　最近の真空管のＧｍ測定。

Ｈ．　変更回路図。
Ａ．　修理前の状況。

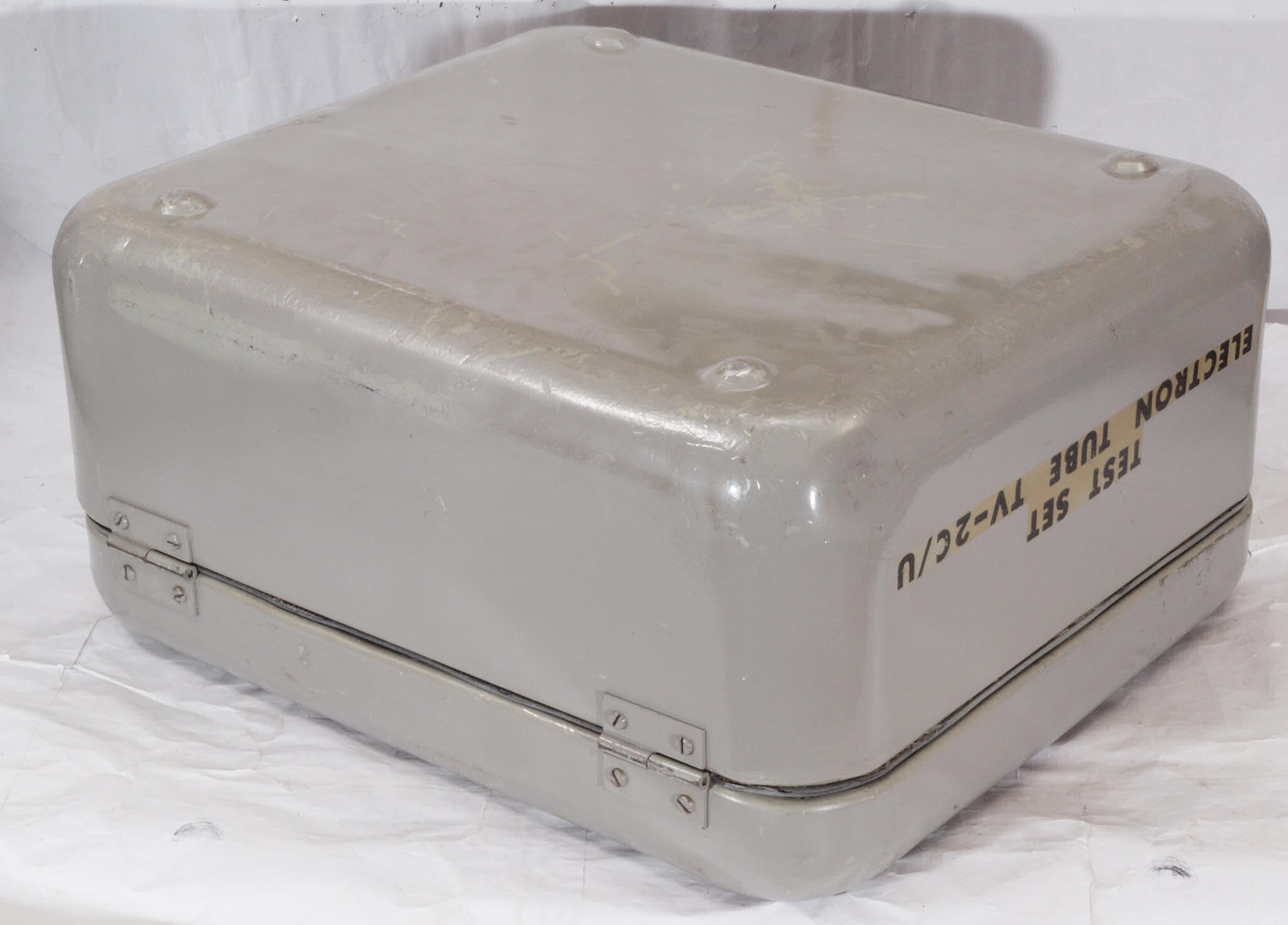

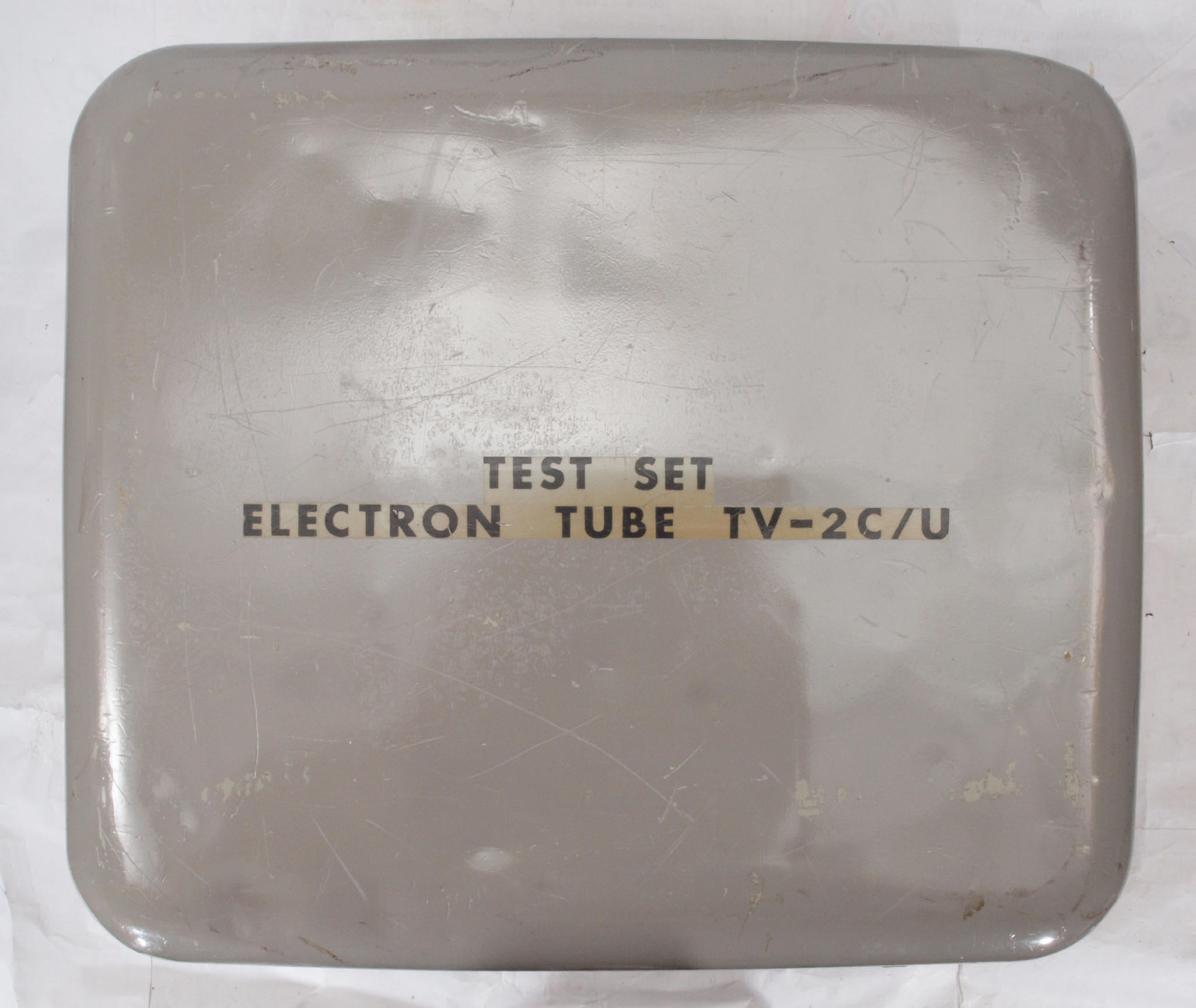

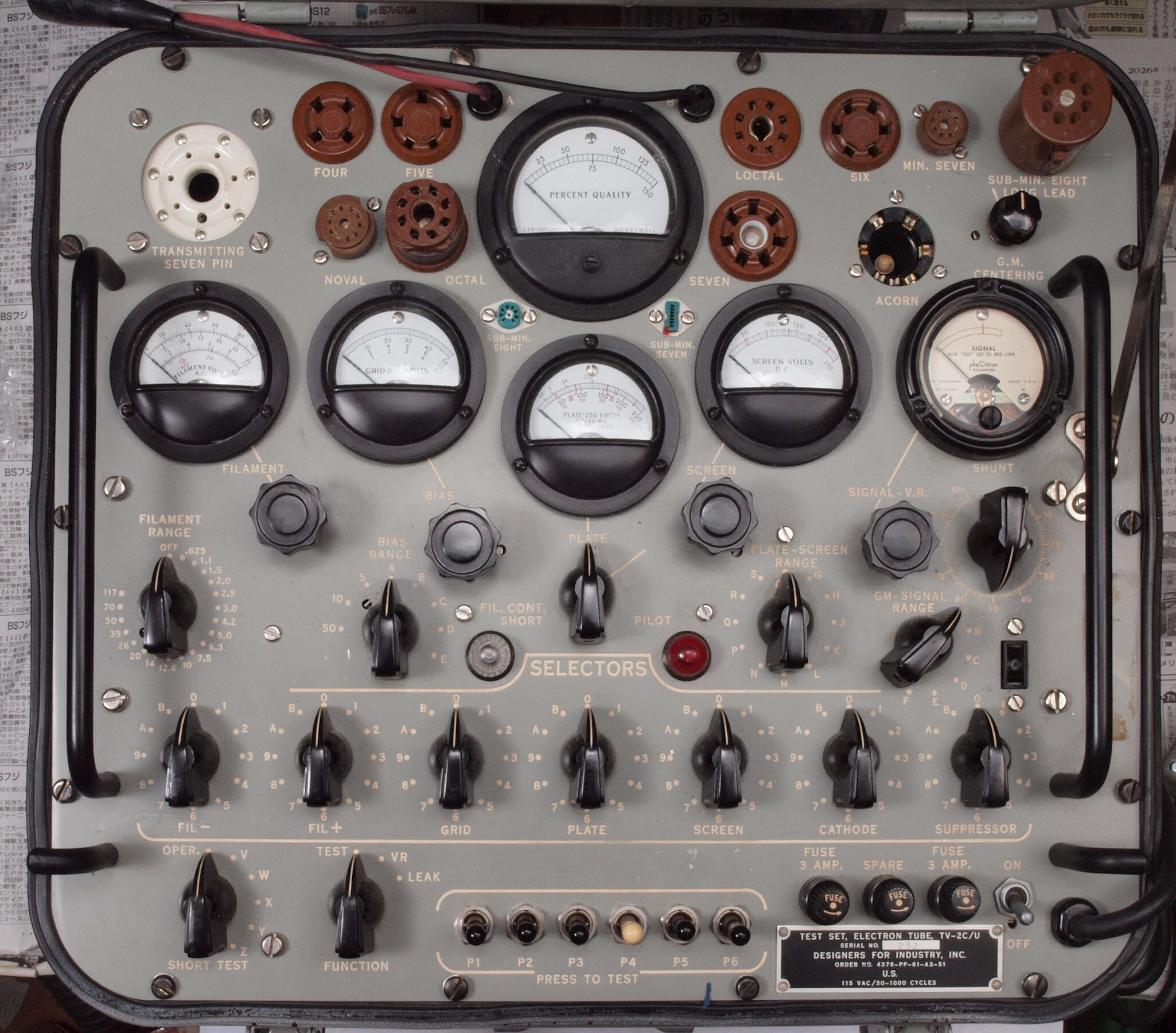

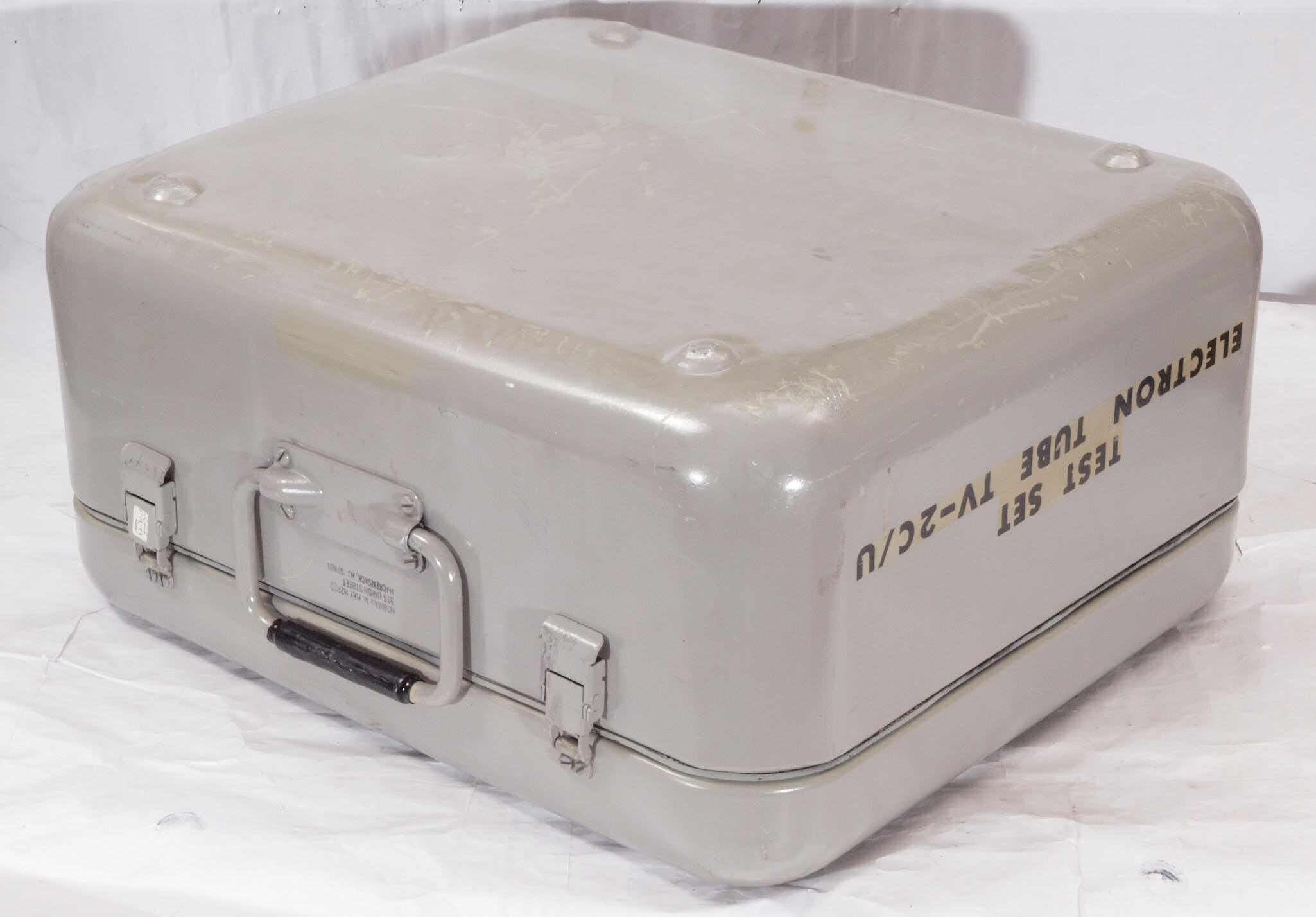

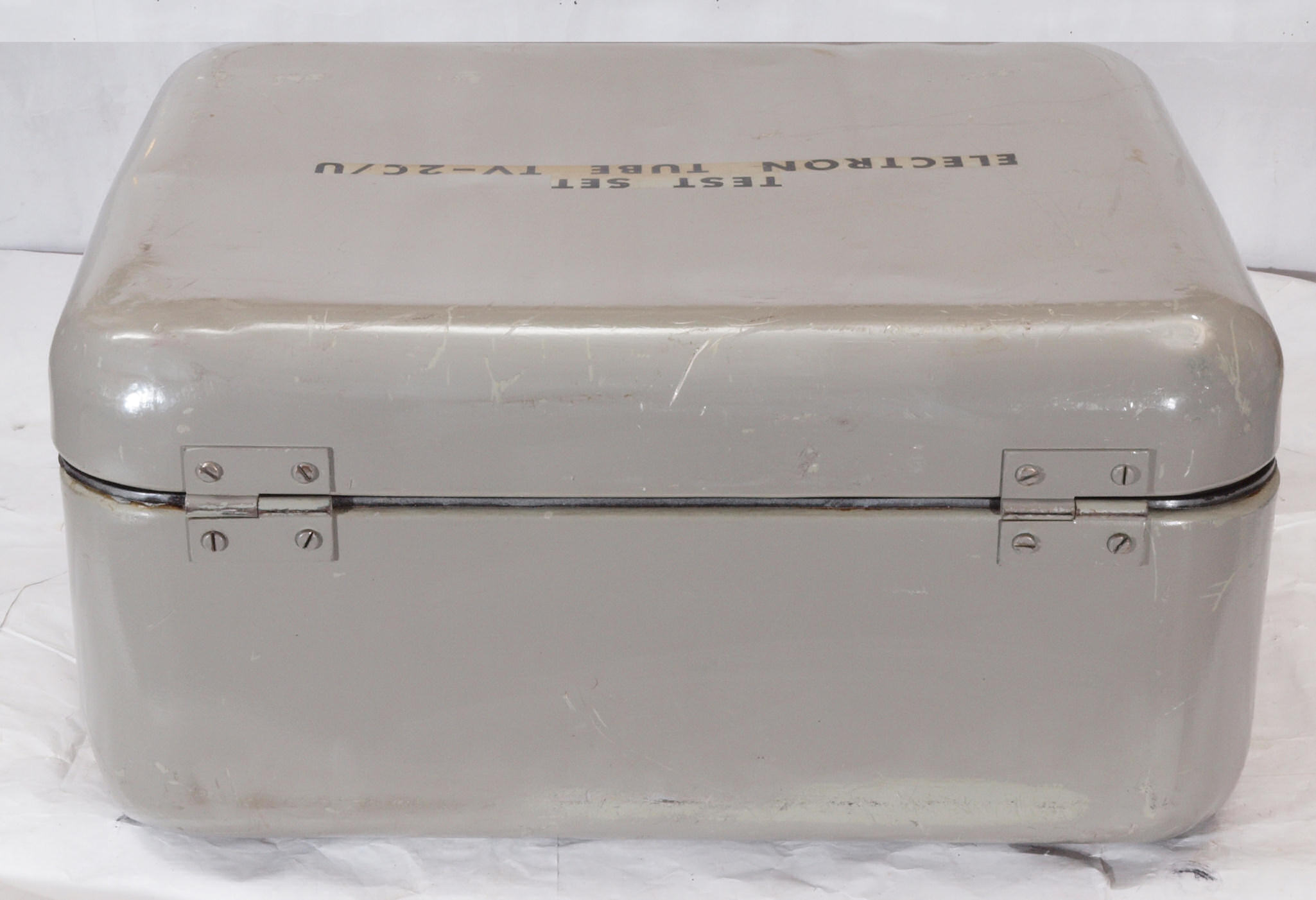

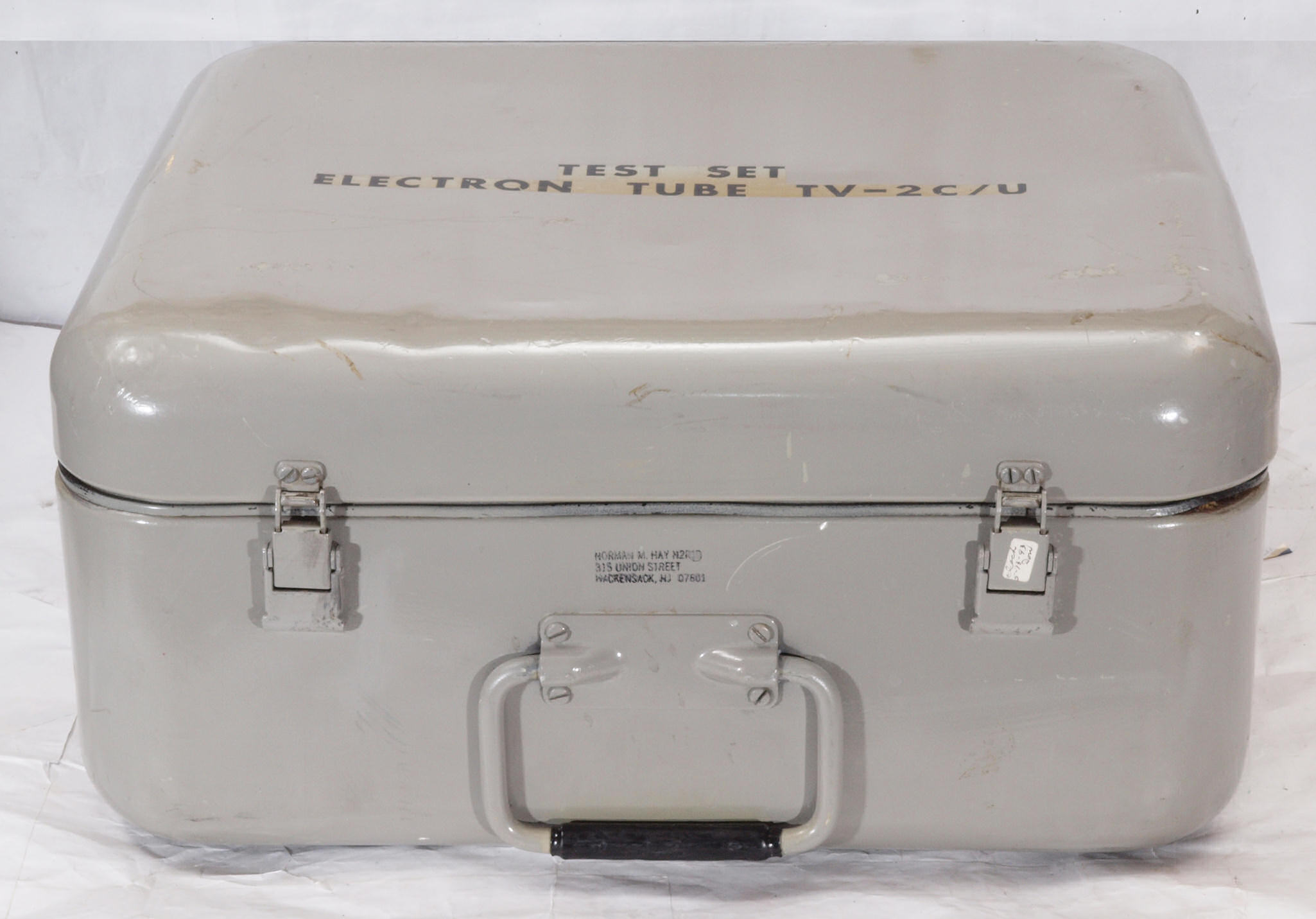

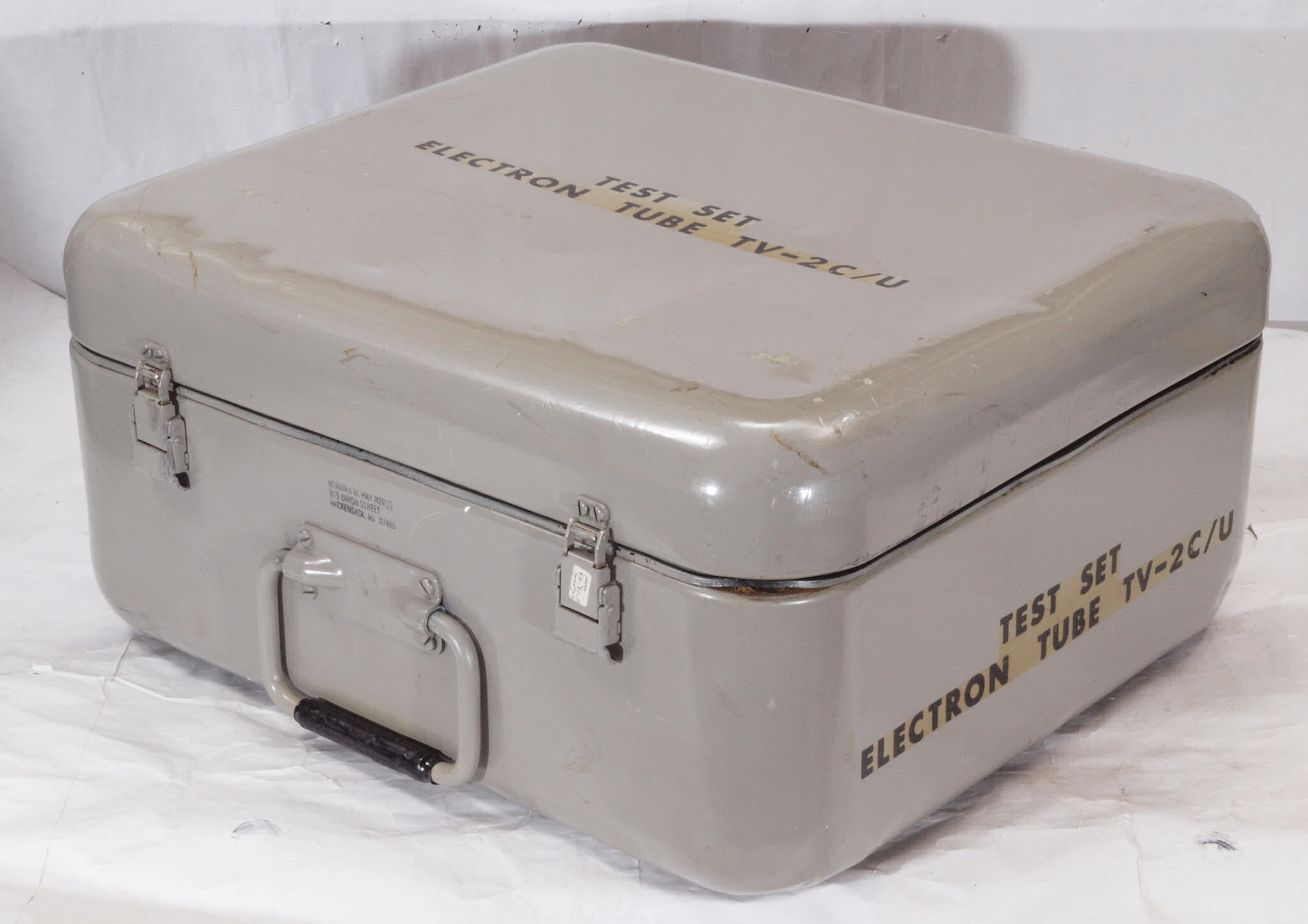

Ａ１１．　外観点検中　前から見る

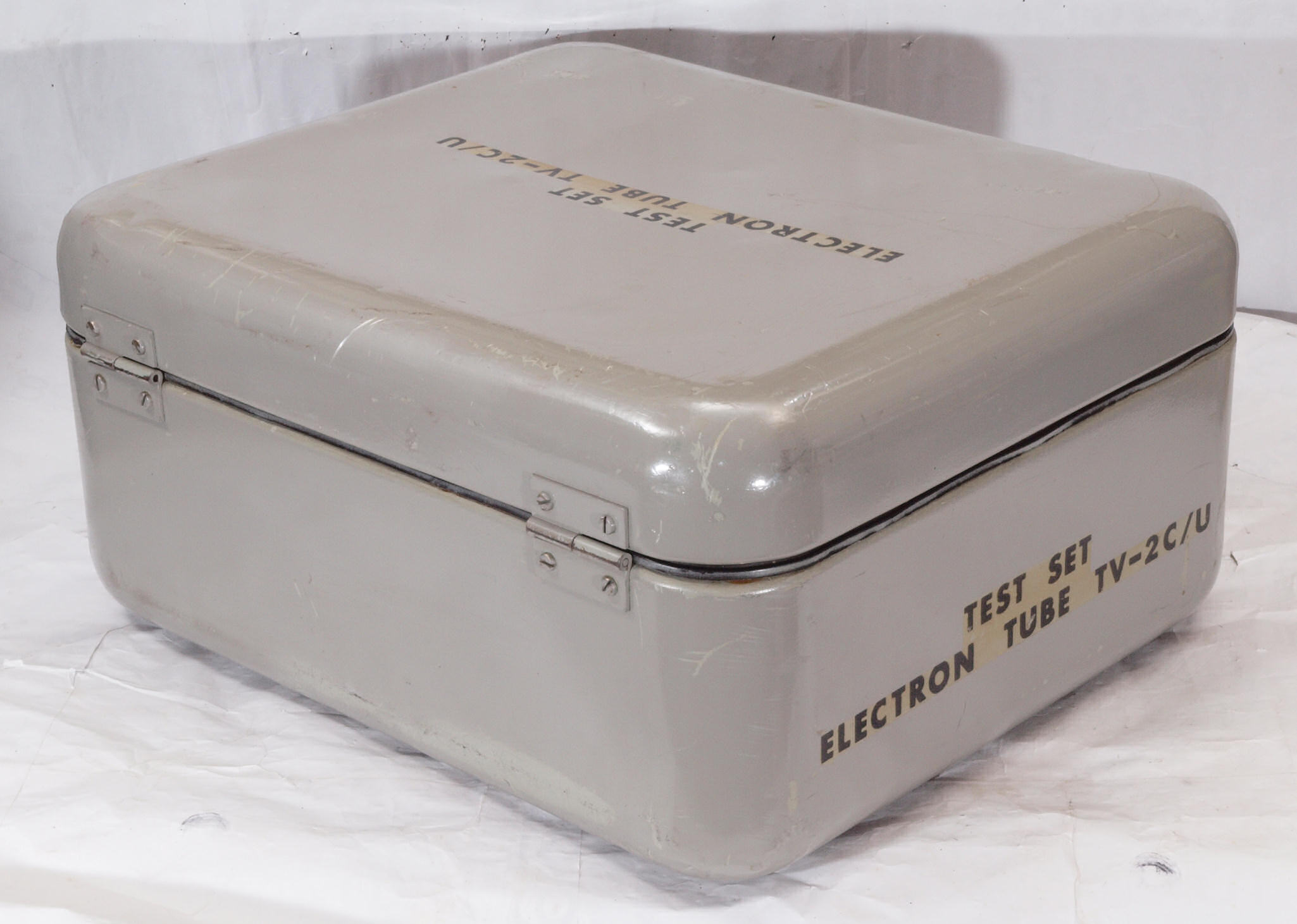

Ａ１２．　外観点検中　前右から見る

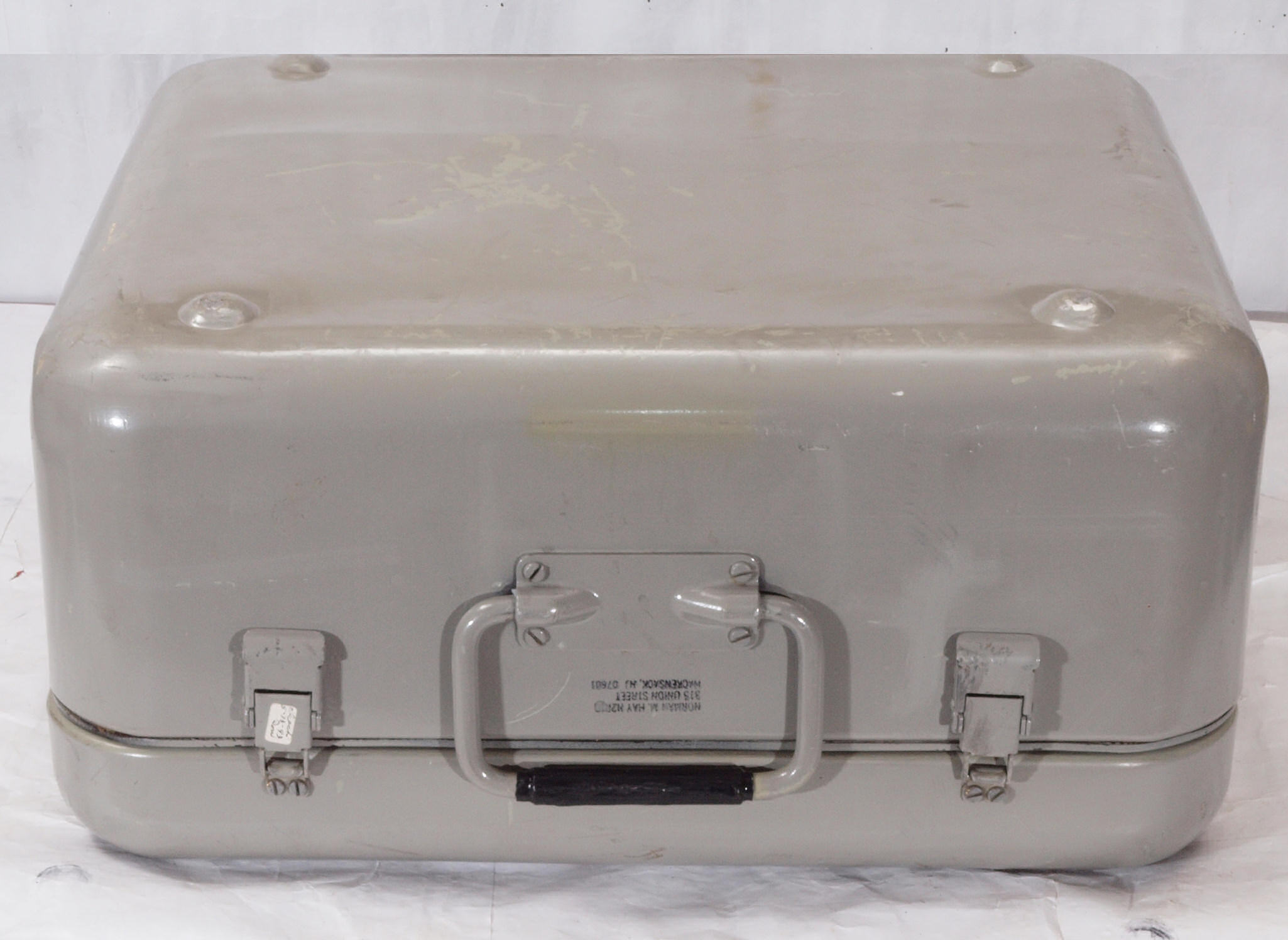

Ａ１３．　外観点検中　後から見る
Ａ１４．　外観点検中　後左から見る

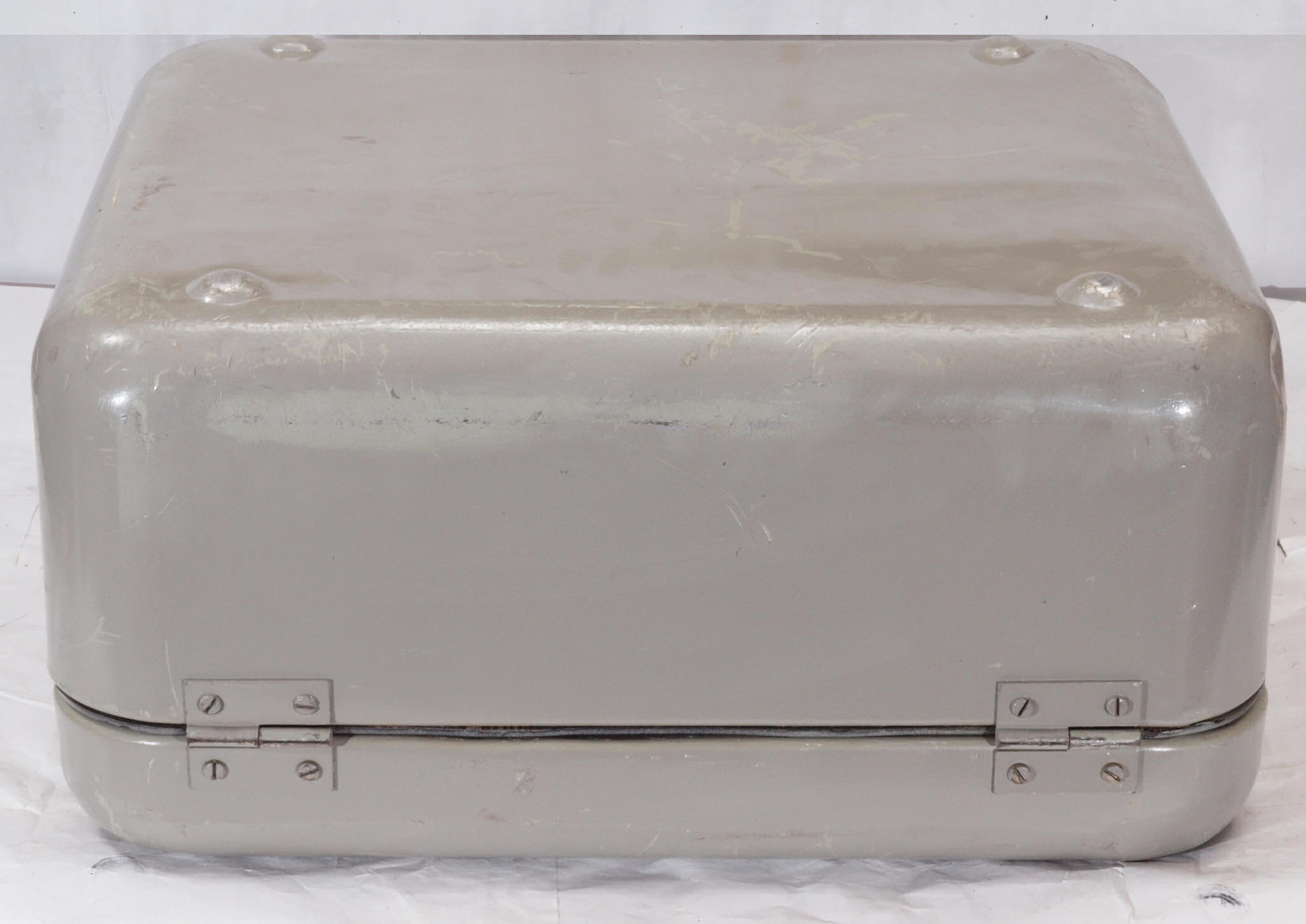

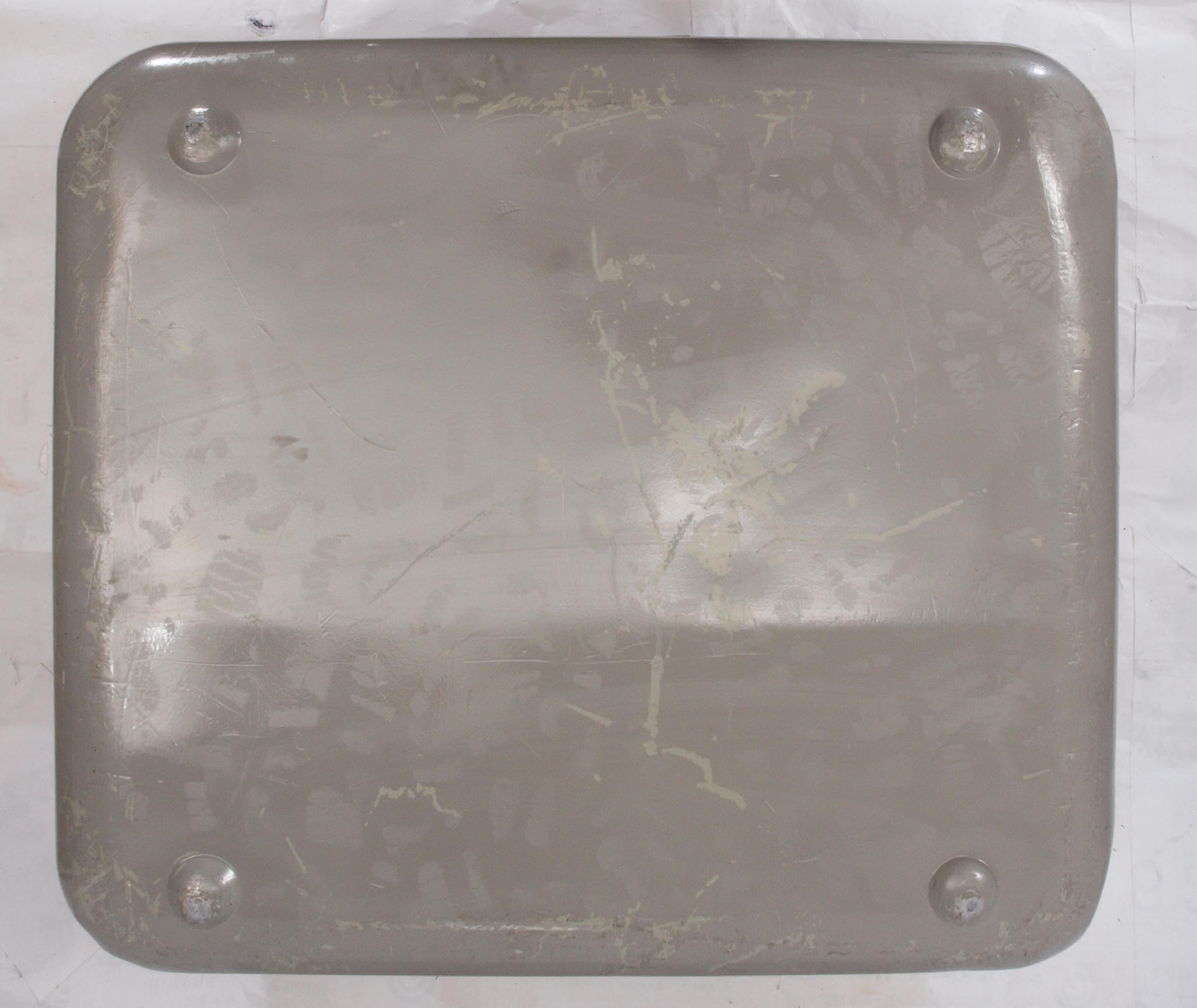

Ａ１５．　外観点検中　上から見る
Ａ１６．　外観点検中　下から見る
Ａ２１．　外観点検中　下前から見る
Ａ２２．　外観点検中　下前左から見る
Ａ２３．　外観点検中　下後から見る
Ａ２４．　外観点検中　下後右から見る

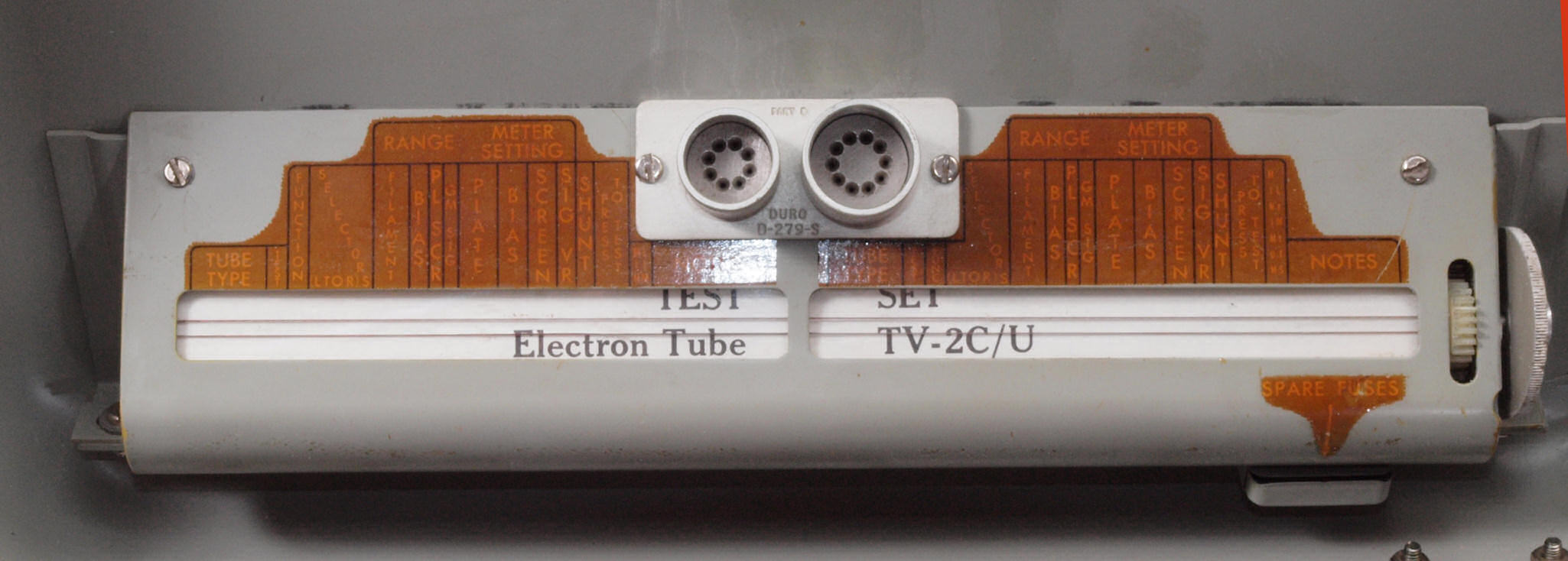

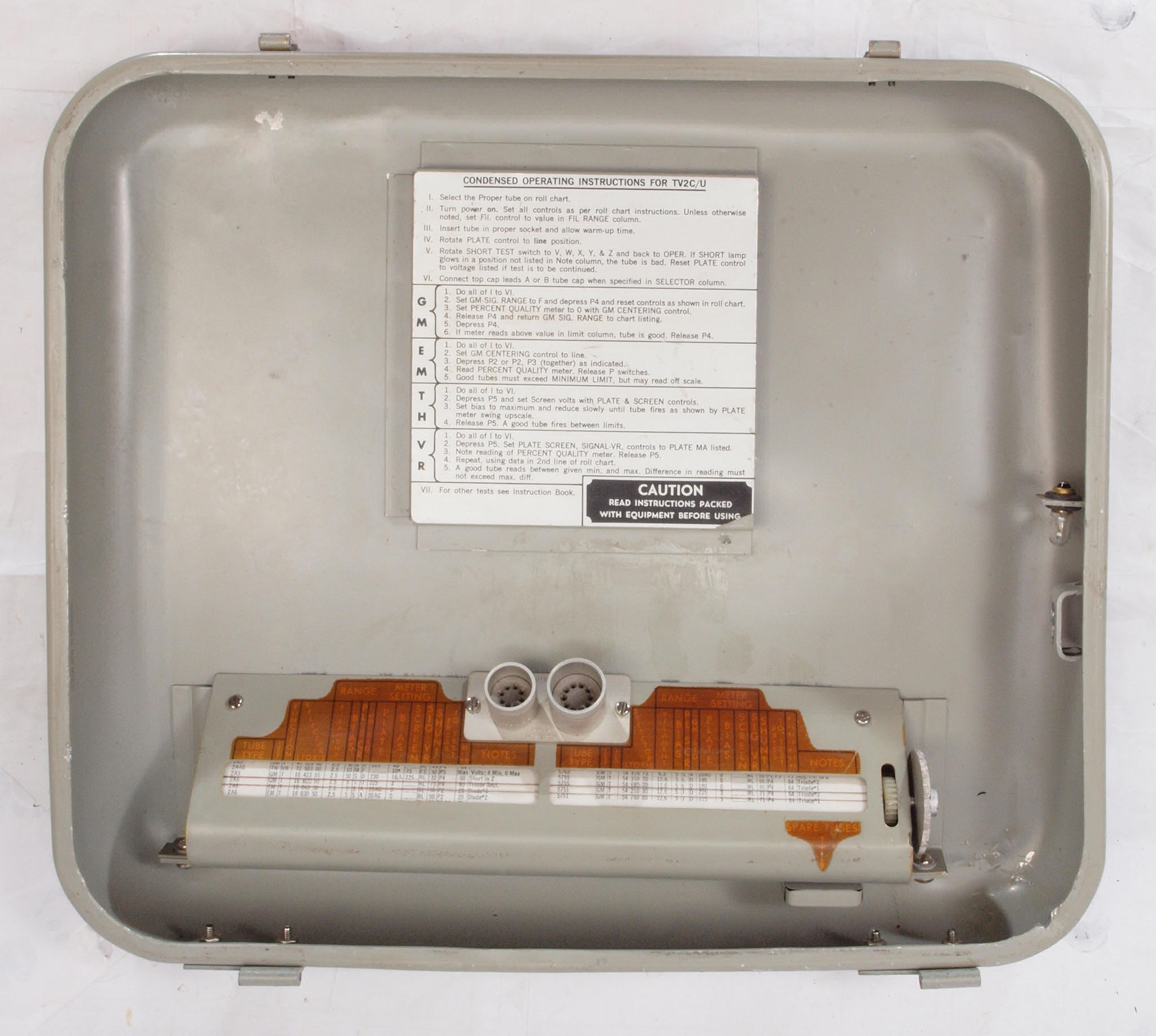

Ａ３１．　外観点検中　上蓋裏。
Ａ３２．　外観点検中　下蓋裏

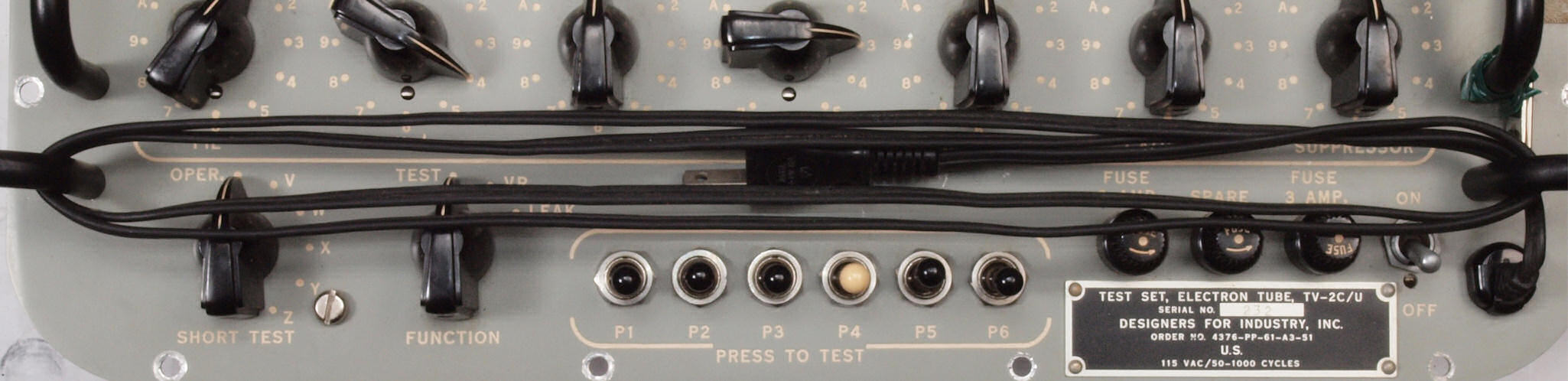

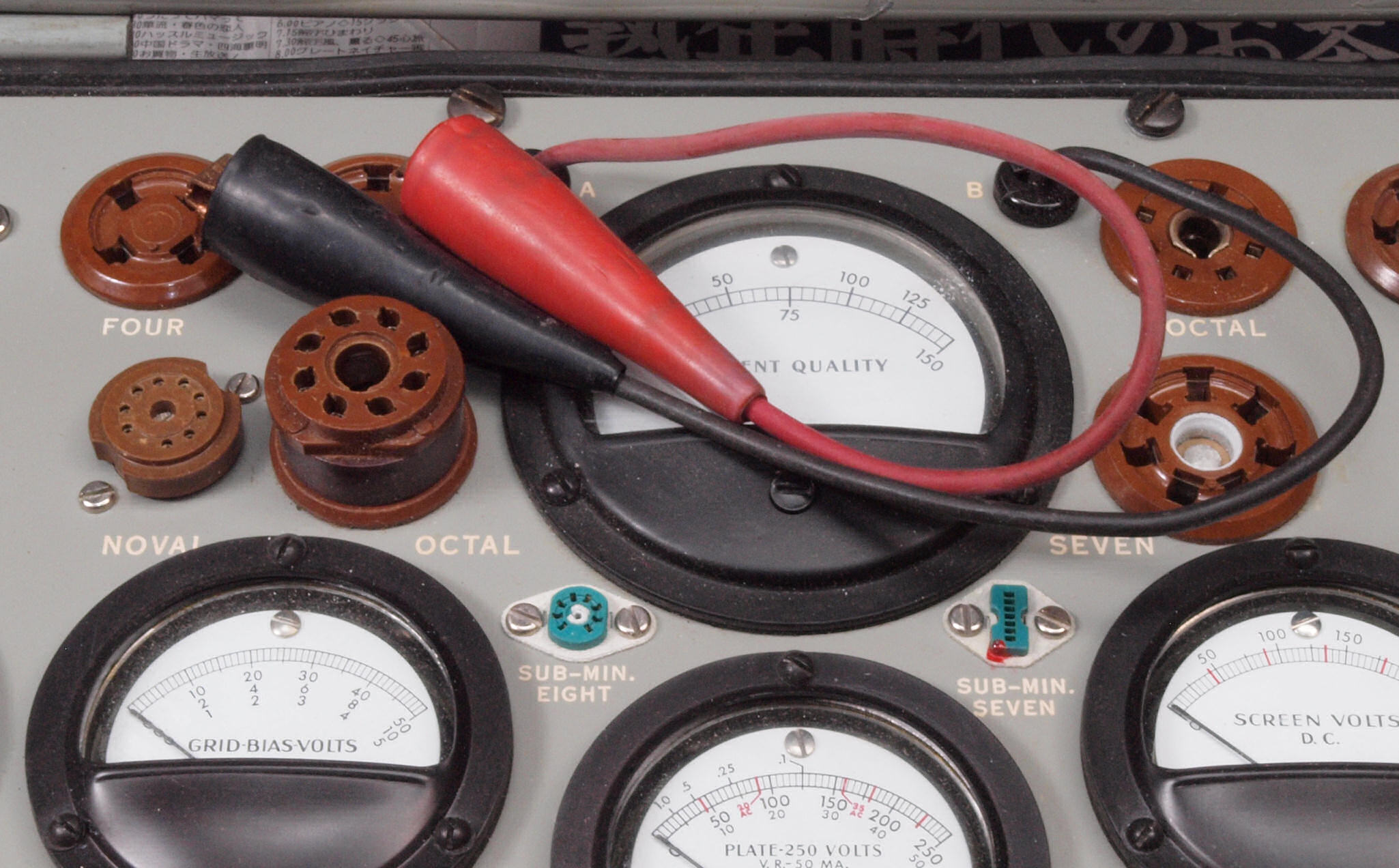

Ａ４１．　点検中　上下蓋を取り、パネルを見る

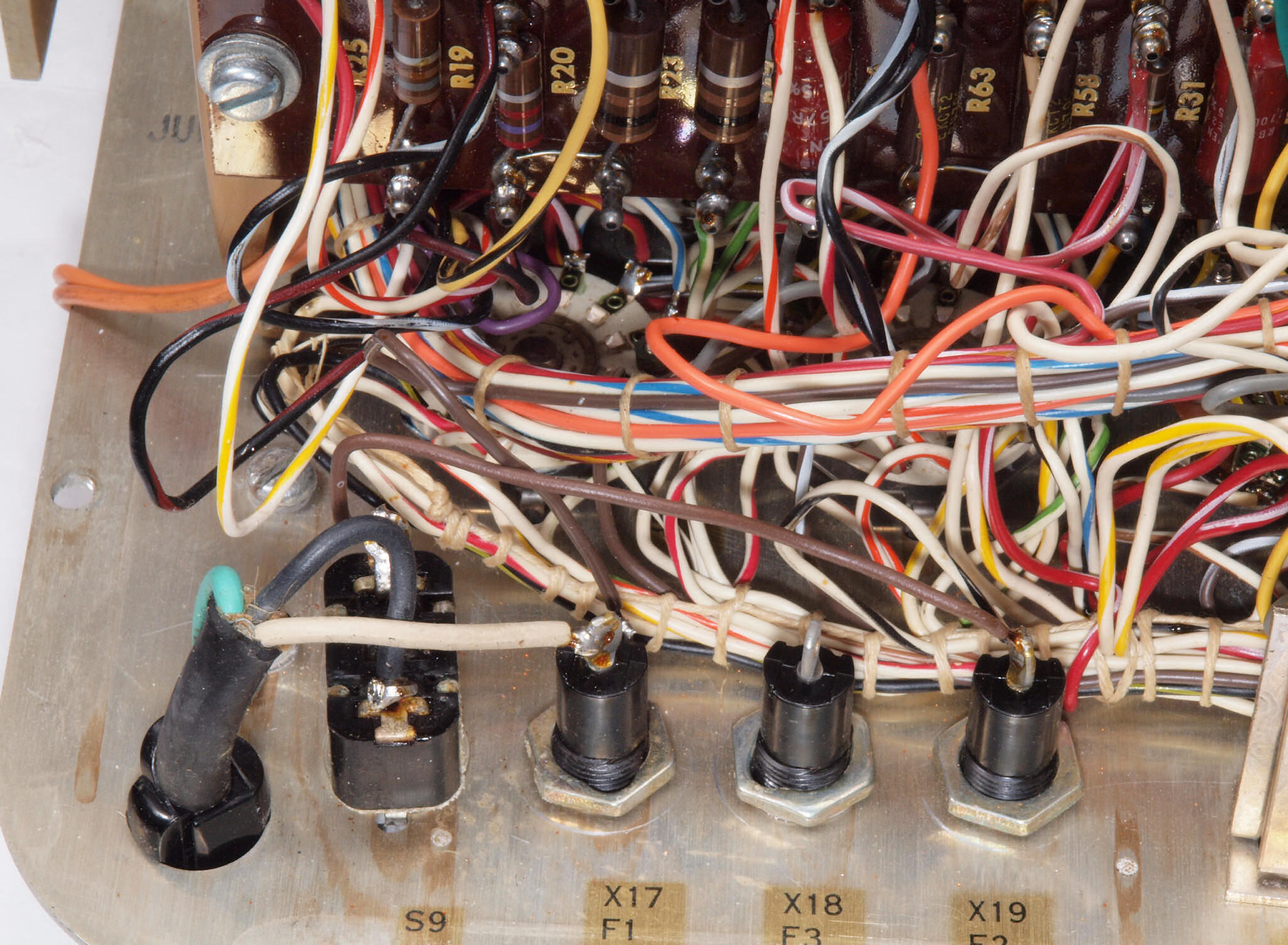

Ａ４２．　点検中　「プレートキャップコード」と「グリッドキャップコード」　はコネクター方式に変更する

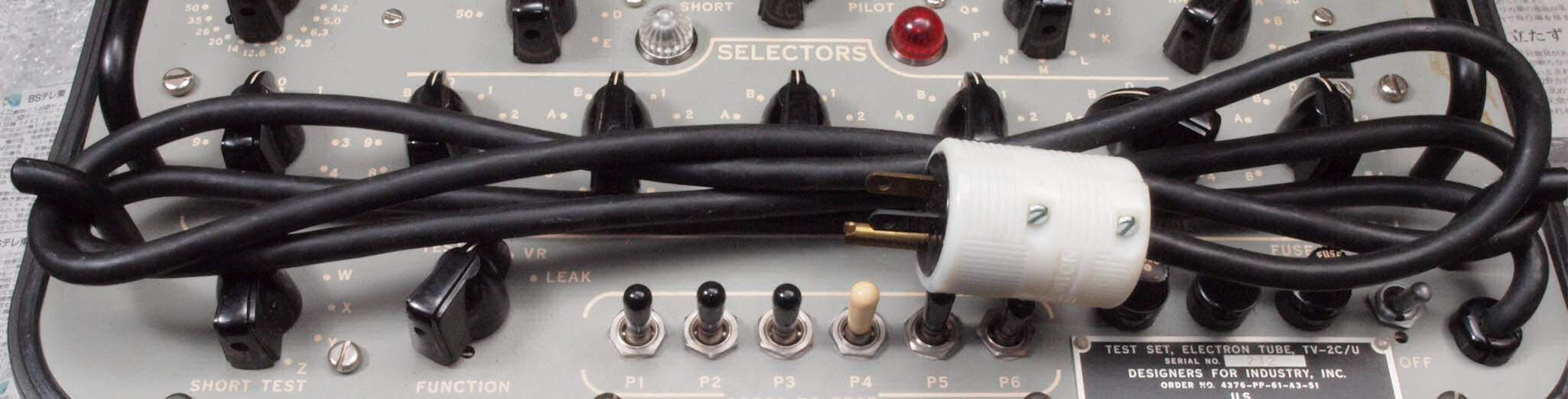

Ａ４３．　点検中　太く・堅い電源コードは交換する

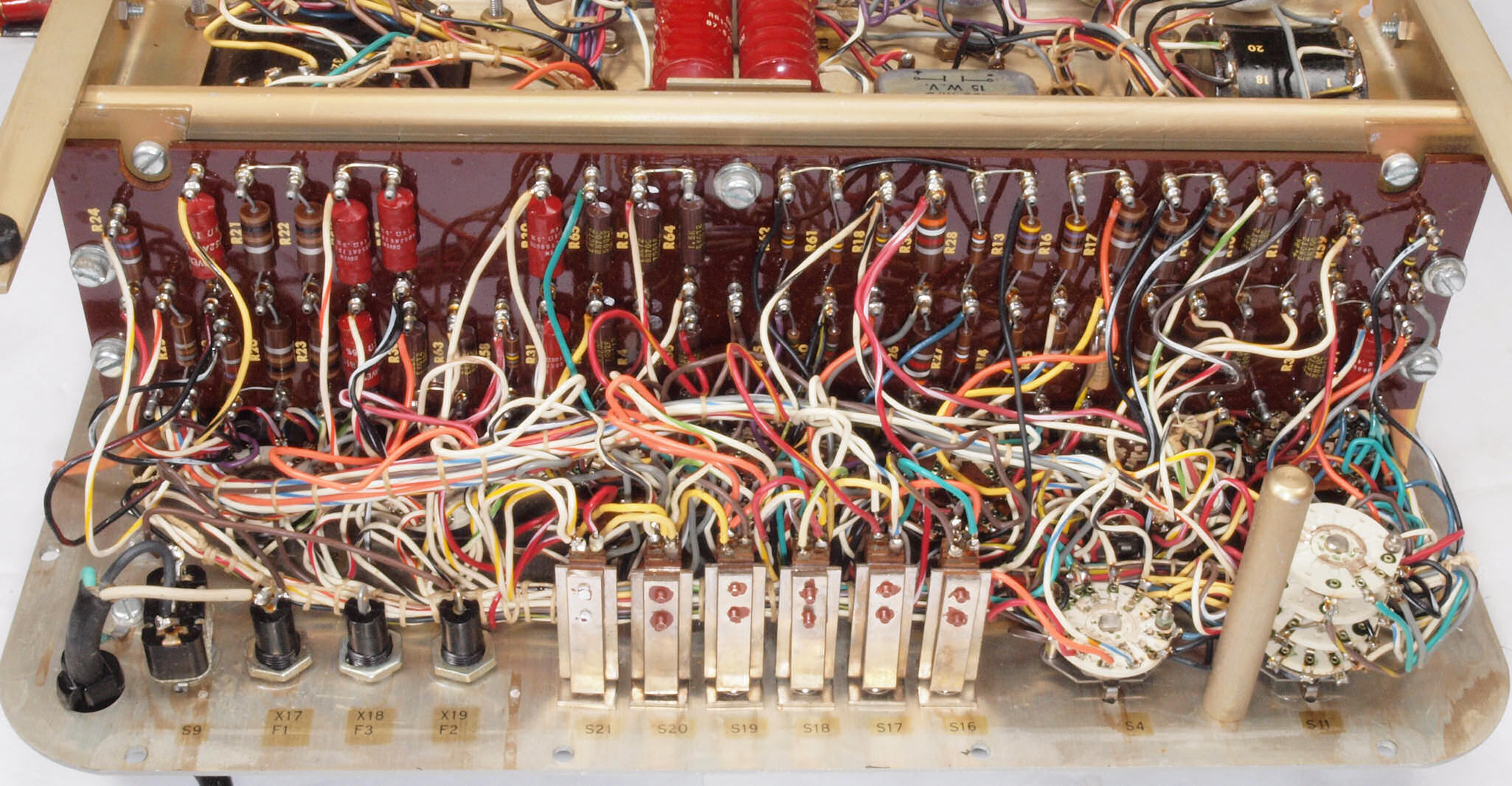

Ａ５１．　点検中　パネル（シャーシ）裏を見る。予備真空管派無。

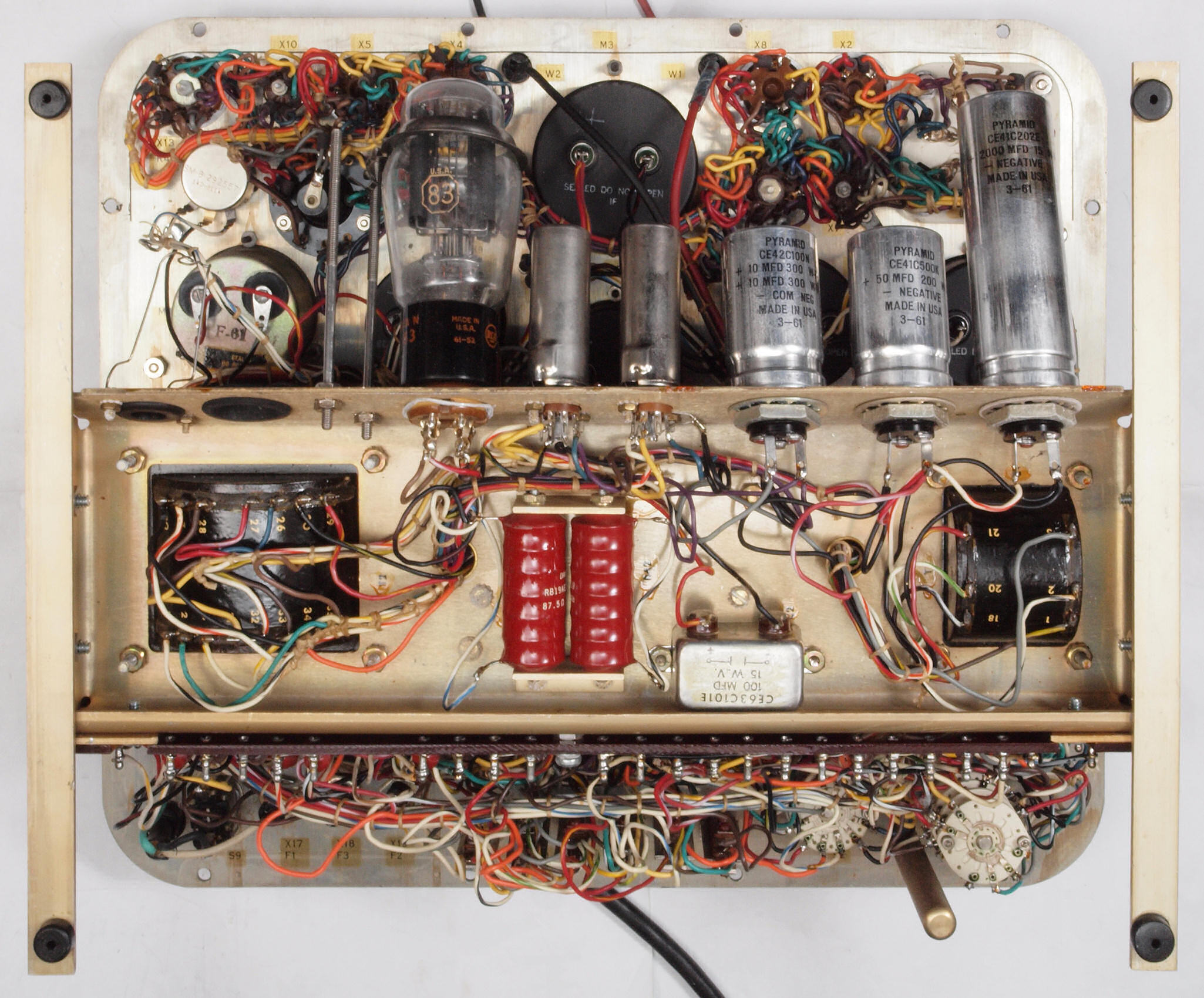

Ａ６１．　点検中　パネル（シャーシ）裏を上から見る。

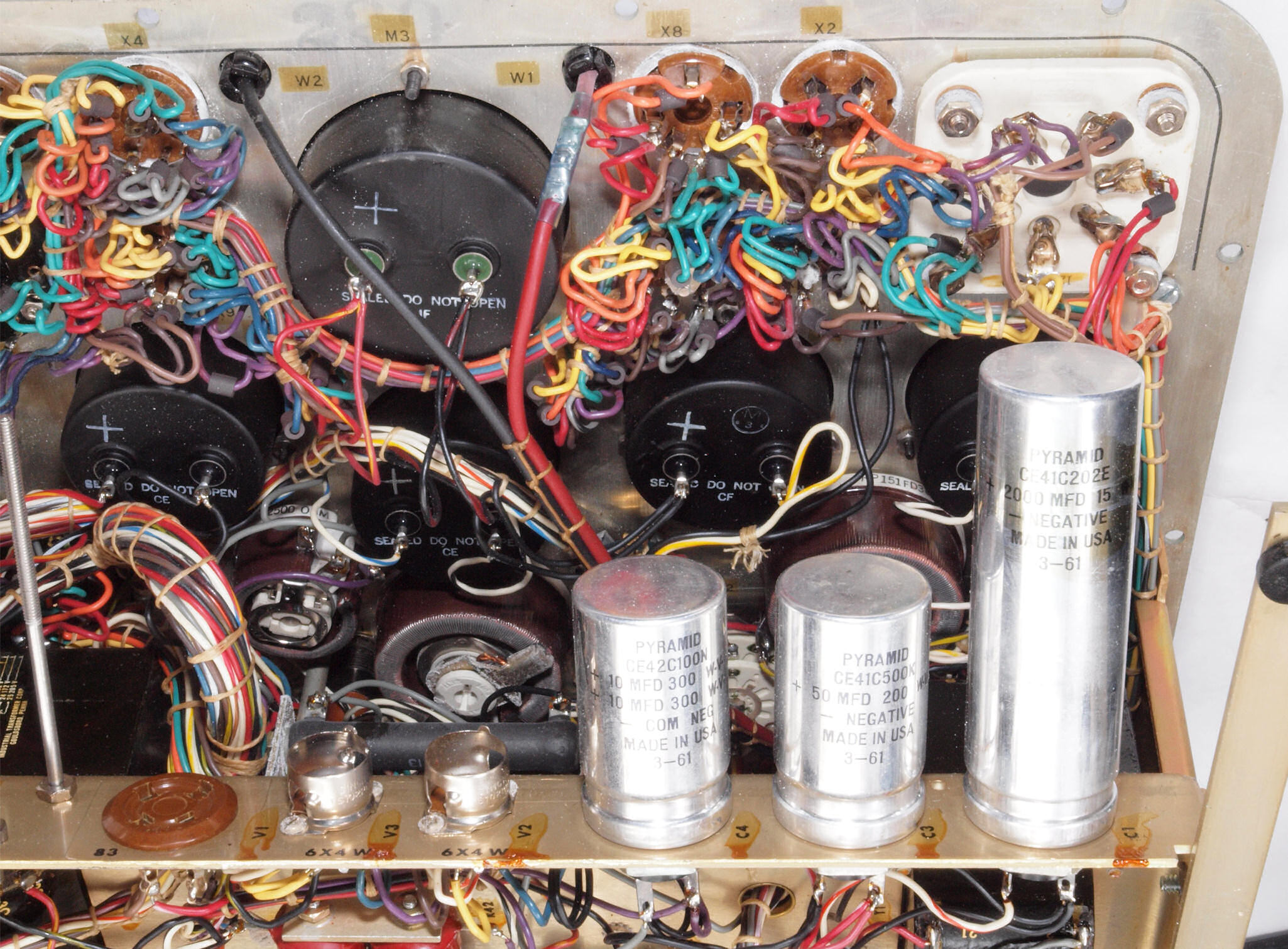

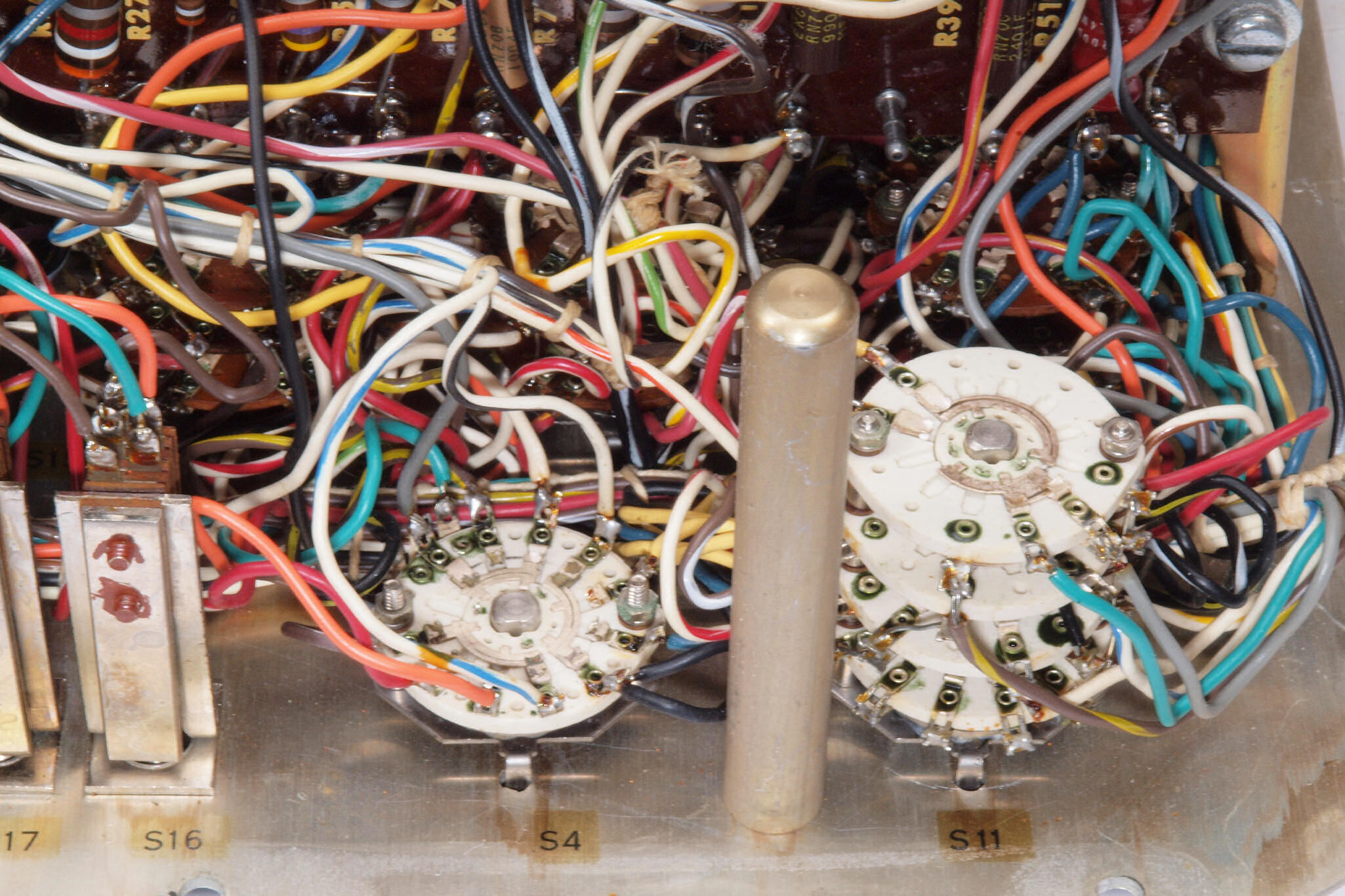

Ａ６２．　点検中　真空管を外しパネル（シャーシ）裏の右側見る。

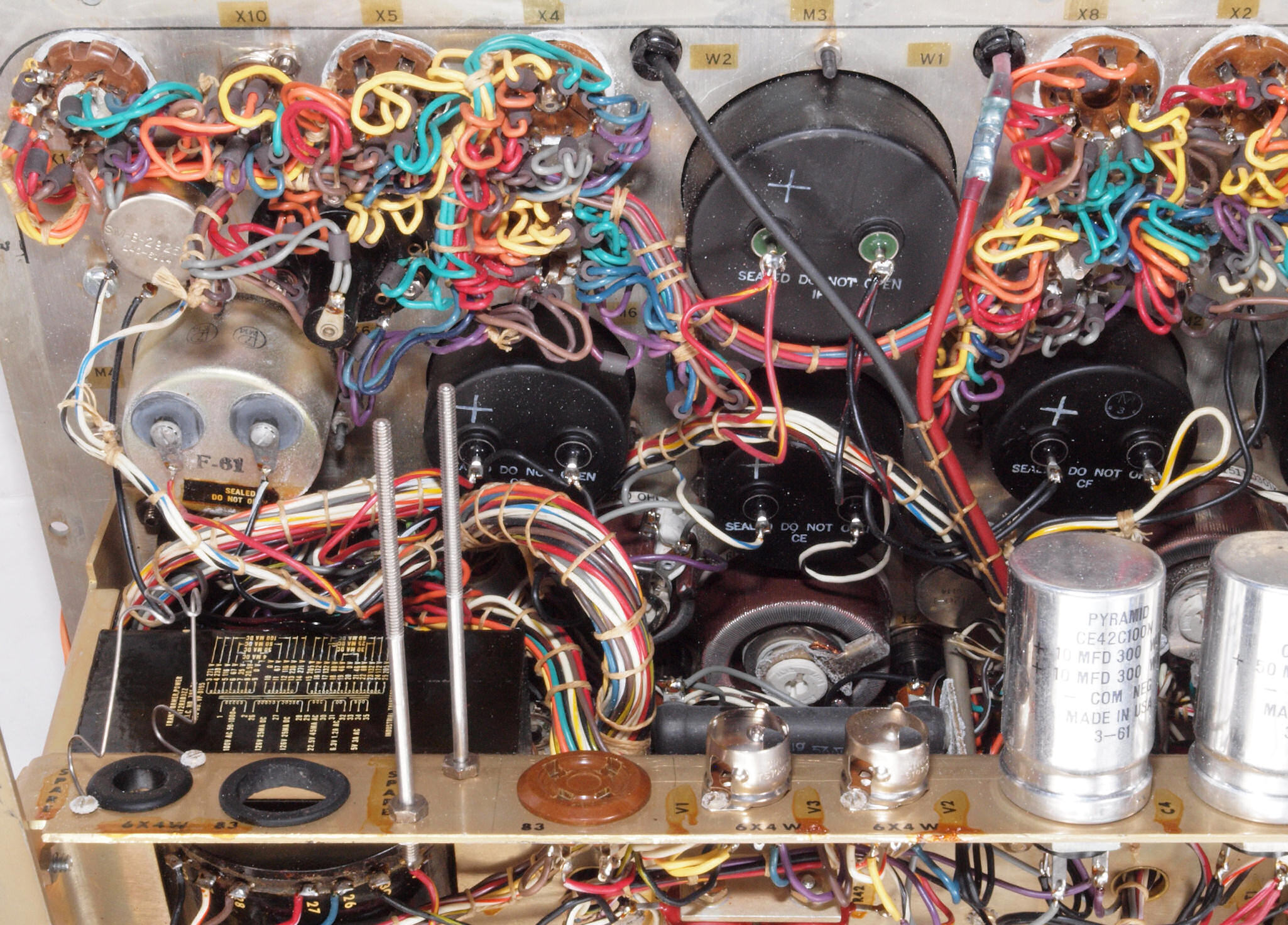

Ａ６３．　点検中　真空管を外しパネル（シャーシ）裏の左側見る。
Ａ７１．　点検中　パネル（シャーシ）裏を下から見る
Ａ７２．　点検中　パネル（シャーシ）を左から見る
Ａ７３．　点検中　パネル（シャーシ）を右から見る

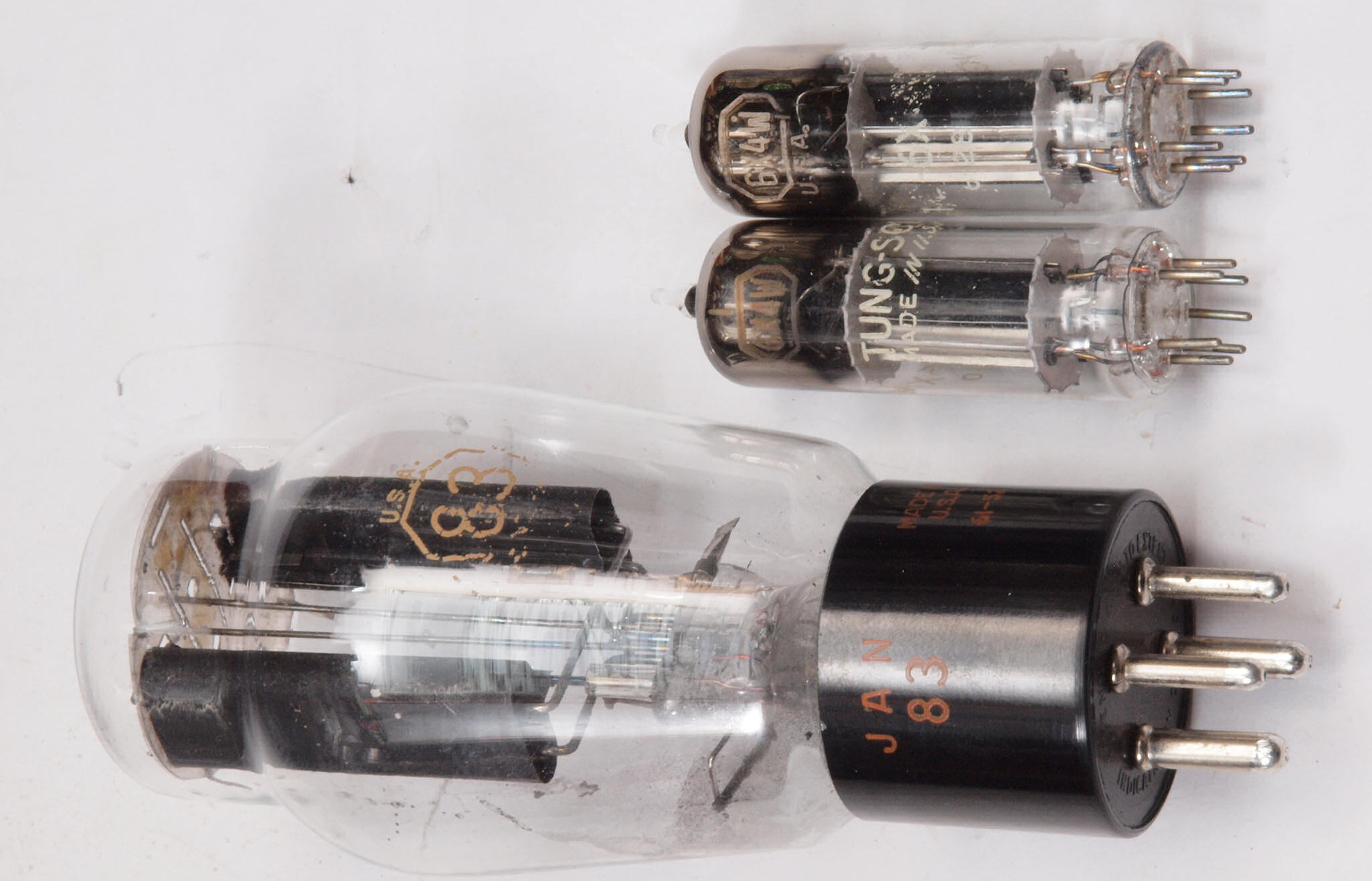

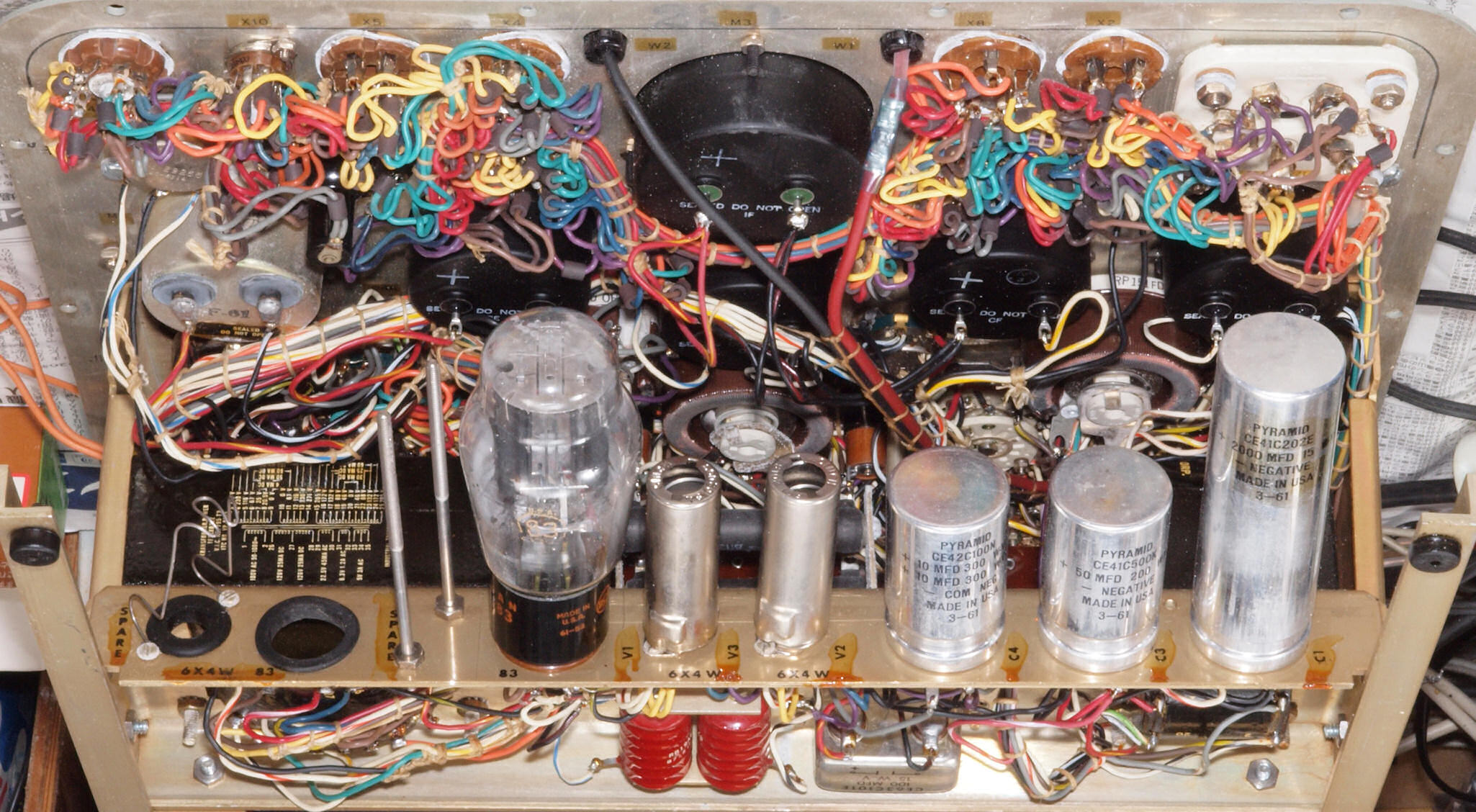

Ａ８１．　点検中　整流菅。　上２本６Ｘ４Ｗ、下８３。
Ｂ．　修理・調整前の測定。
Ｂ１１．　ＦｉｌａｍｅｎｔＶｏｌｔ＝０．６２５Ｖ
Ｂ１２．　ＦｉｌａｍｅｎｔＶｏｌｔ＝２．５Ｖ
Ｂ１３．　ＦｉｌａｍｅｎｔＶｏｌｔ＝５Ｖ
Ｂ１４．　ＦｉｌａｍｅｎｔＶｏｌｔ＝６．３Ｖ
Ｂ１５．　ＦｉｌａｍｅｎｔＶｏｌｔ＝１２．６Ｖ
Ｂ１６．　ＦｉｌａｍｅｎｔＶｏｌｔ＝５０Ｖ
Ｂ１７．　ＦｉｌａｍｅｎｔＶｏｌｔ＝１１７Ｖ
Ｂ２１．　ＰｌａｔｅＶｏｌｔ＝２５０Ｖ
Ｂ２２．　ＰｌａｔｅＶｏｌｔ＝１００Ｖ
Ｂ２３．　ＰｌａｔｅＶｏｌｔ＝ＡＣ３５Ｖ
Ｂ２４．　ＰｌａｔｅＶｏｌｔ＝ＡＣ２２Ｖ
Ｂ３１．　ＳｃｒｅｅｎＶｏｌｔ＝２５０Ｖ
Ｂ３２．　ＳｃｒｅｅｎＶｏｌｔ＝１５０Ｖ
Ｂ３３．　ＳｃｒｅｅｎＶｏｌｔ＝９０Ｖ
Ｂ４１．　ＢｉａｓＶｏｌｔ＝−５０Ｖ
Ｂ４２．　ＢｉａｓＶｏｌｔ＝−１０Ｖ
Ｂ４３．　ＢｉａｓＶｏｌｔ＝−５Ｖ

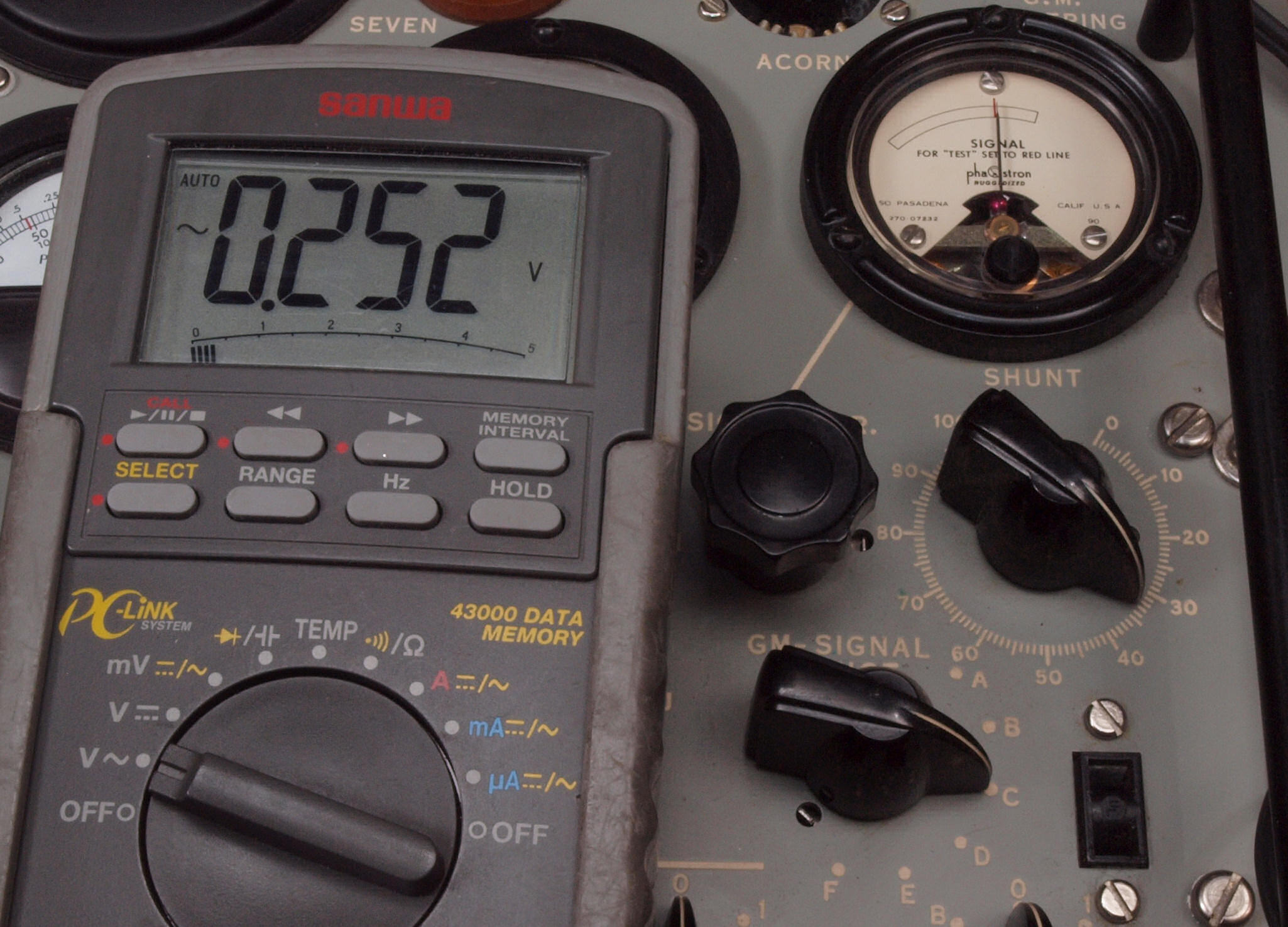

Ｂ５１．　ＳｉｇｎａｌＶｏｌｔ＝０．２５Ｖ（Ｇｍ−ＳｉｇｎａｌＲａｎｇｅ＝Ａ、Ｂ、Ｃ）

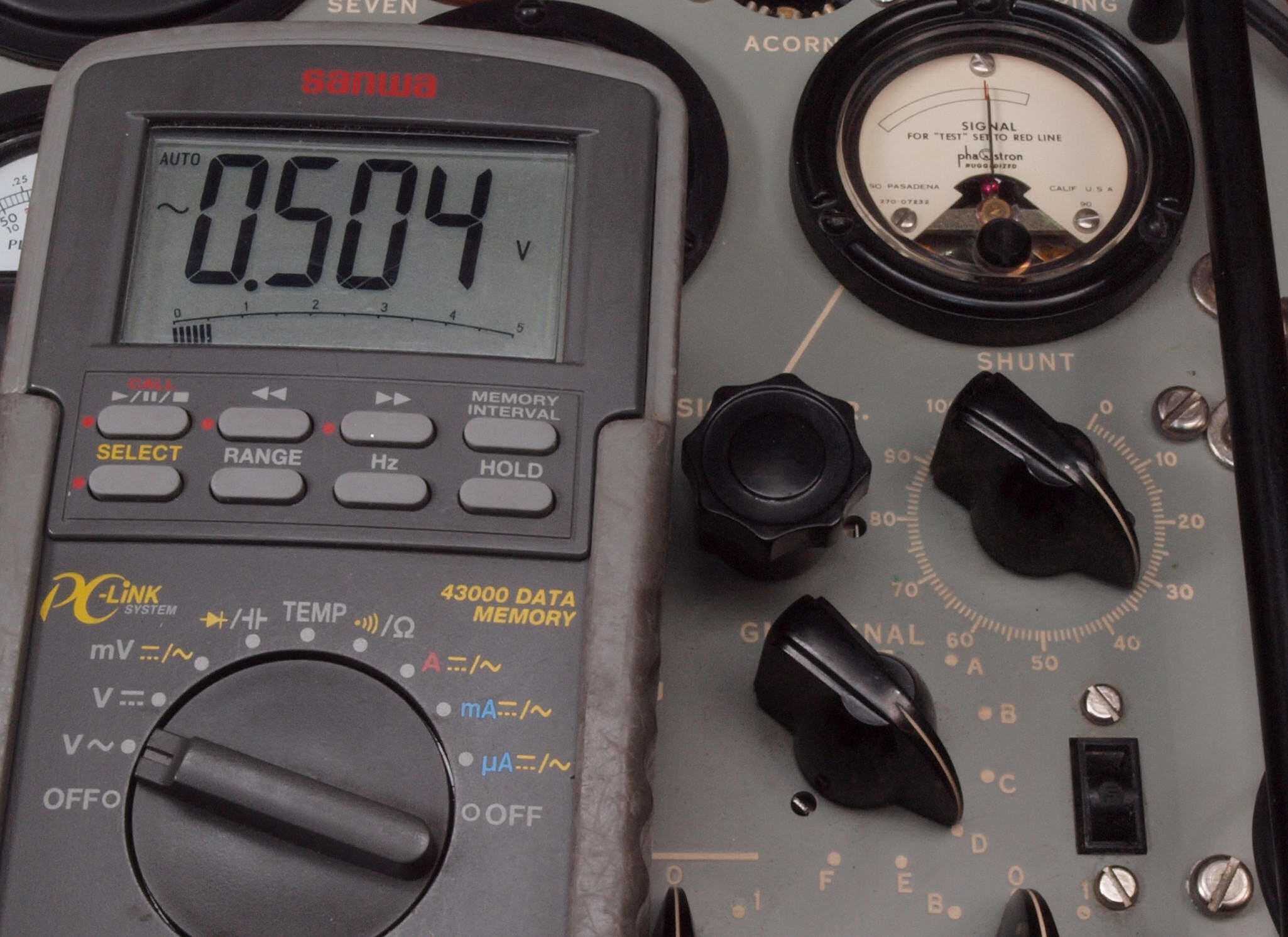

Ｂ５２．　ＳｉｇｎａｌＶｏｌｔ＝０．５Ｖ（Ｇｍ−ＳｉｇｎａｌＲａｎｇｅ＝Ｄ）
Ｂ５３．　ＳｉｇｎａｌＶｏｌｔ＝２．５Ｖ（Ｇｍ−ＳｉｇｎａｌＲａｎｇｅ＝Ｅ）
Ｃ．　改造・修理・清掃状況。
Ｃ１１．　修理前．　太く・堅い電源コード。
Ｃ１２．　修理後．　太く・堅い電源コードを交換する。
Ｃ１３．　修理前．　「ＰｌａｔｅＣａｐＣｏｒｄ」、「ＧｒｉｄＣａｐＣｏｒｄ」。
Ｃ１４．　修理後．　「ＰｌａｔｅＣａｐＣｏｒｄ」、「ＧｒｉｄＣａｐＣｏｒｄ」　はコネクター方式に変更。
Ｃ２１．　修理後．　「整流管８３」、「整流管６Ｘ４」をダイオードに交換しましたので以下の確認・調整が必要です。
  • １．　Ｆｉｌａｍｅｎｔ　Ｖｏｌｔａｇｅ＝電圧の確認する。
    ２．　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ＝　Ｇ・Ｈ・Ｊ＝２５０Ｖ、Ｋ・Ｌ・Ｍ＝１２５Ｖ、Ｎ＝Ｏ＝９０Ｖ，Ｑ＝６２．５Ｖ。
    　　　　　　　　　　　　　　　ＡＣ電圧は下記。
    ３．　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ　Ｇ＝ＤＣ２５０Ｖ〜２２５Ｖ、Ｈ・Ｋ＝１８０Ｖ、Ｊ・Ｌ＝１３５Ｖ，Ｍ・Ｎ＝９０Ｖ、Ｐ＝４５Ｖ。
    ４．　Ｇｒｉｄ　Ｂｉａｓ　Ｖｏｌｔａｇｅ　５０Ｖレンジ＝−５０Ｖmax、１０Ｖレンジ＝−１０Ｖmax、５Ｖレンジ＝−５Ｖmax　。
    ５．　Ｇｒｉｄ　Ｓｉｇｎａｌ　Ｖｏｌｔａｇｅ　Ａ・Ｂ・Ｃ＝ＡＣ０．２５Ｖ、Ｄ＝ＡＣ０．５Ｖ、Ｅ＝ＡＣ２．５Ｖ。
    ６ａ．　Ｒｅｃｔｉｆｉｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ　ＡＣ２０Ｖ＝以下の様にゼナーダイオード＋ダイオード挿入（下写真右下２個）
    ６ｂ．　Ｒｅｃｔｉｆｉｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ　ＡＣ３５Ｖ＝接続端子変更。
    　　　　　　　　　　左下端の丸い黄色いのはポリＳＷで１．５Ａで遮断する。
    ７．　Ｓｈｏｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ＝ＳｈｏｒｔＴｅｓｔ　ＳＷ　Ｓｅｃｔ４Ｒｅａｒ　Ｎo１１と抵抗「Ｒ３５」の間に抵抗を挿入して調整する。
    ８．　その他改造場所。
    • a．　節電の為、Ｆｉｌａｍｅｎｔトランス１次に挿入してある１ＫΩをはずす。　但し、調整は真空管挿入後行う事。
      b．　電圧調整範囲の拡大の為、Ｓｃｒｅｅｎ調整ＶＲ（Ｒ５４）と１０ＫΩ（Ｒ５５）を直列に接続する。
    　　　　　　　
　　　　　　　
Ｃ２２．　トランスに挿入したポリＳＷで２Ａで遮断する。
Ｃ３１．　修理後．　コントロールグリッド電圧（ＢｉａｓＶｏｌｔ）＝−２．５Ｖ電圧の調整。
Ｃ３２．　修理後．　コントロールグリッド電圧（ＢｉａｓＶｏｌｔ）＝−５Ｖ電圧の調整。
Ｃ３３．　修理後．　コントロールグリッド電圧（ＢｉａｓＶｏｌｔ）＝−２５Ｖ電圧の調整。

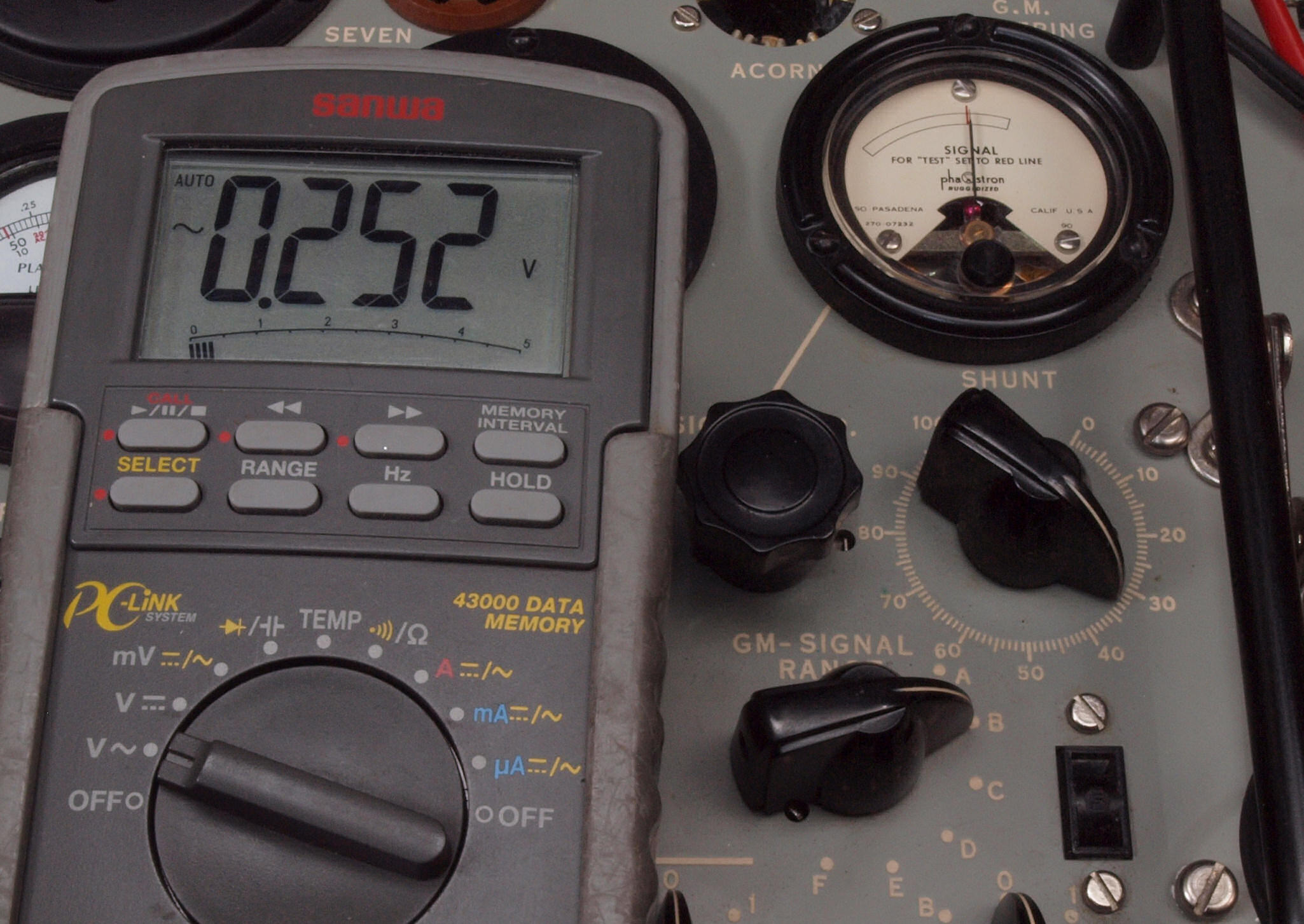

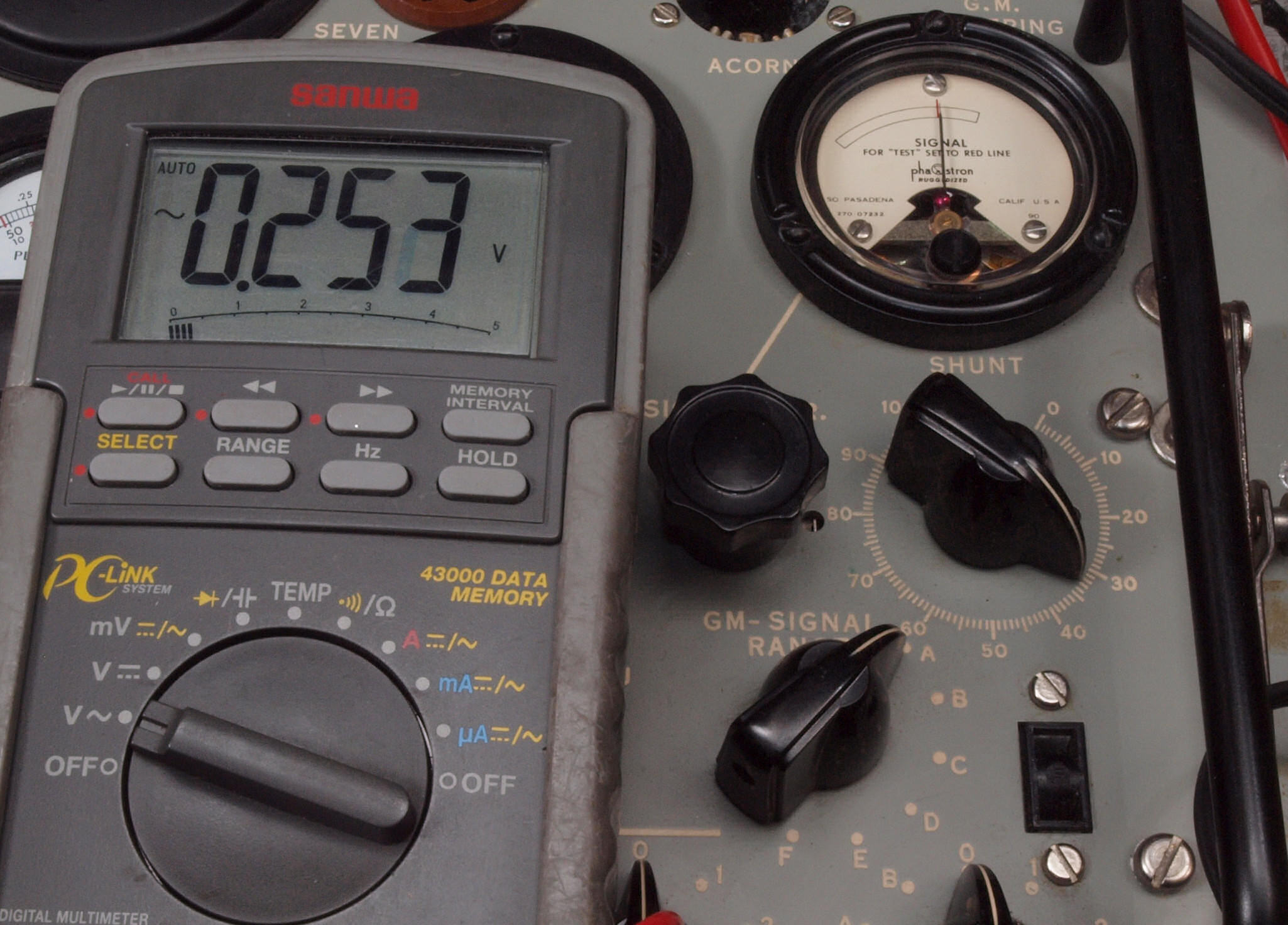

Ｃ４１．　修理後．　ＳｉｇｎａｌＶｏｌｔ＝交流　０．２５Ｖ（Ｇｍ−ＳｉｇｎａｌＲａｎｇｅ＝Ａ）
Ｃ４２．　修理後．　ＳｉｇｎａｌＶｏｌｔ＝交流　０．２５Ｖ（Ｇｍ−ＳｉｇｎａｌＲａｎｇｅ＝Ｂ）
Ｃ４３．　修理後．　ＳｉｇｎａｌＶｏｌｔ＝交流　０．２５Ｖ（Ｇｍ−ＳｉｇｎａｌＲａｎｇｅ＝Ｃ）
Ｃ４４．　修理後．　ＳｉｇｎａｌＶｏｌｔ＝交流　０．５Ｖ（Ｇｍ−ＳｉｇｎａｌＲａｎｇｅ＝Ｄ）

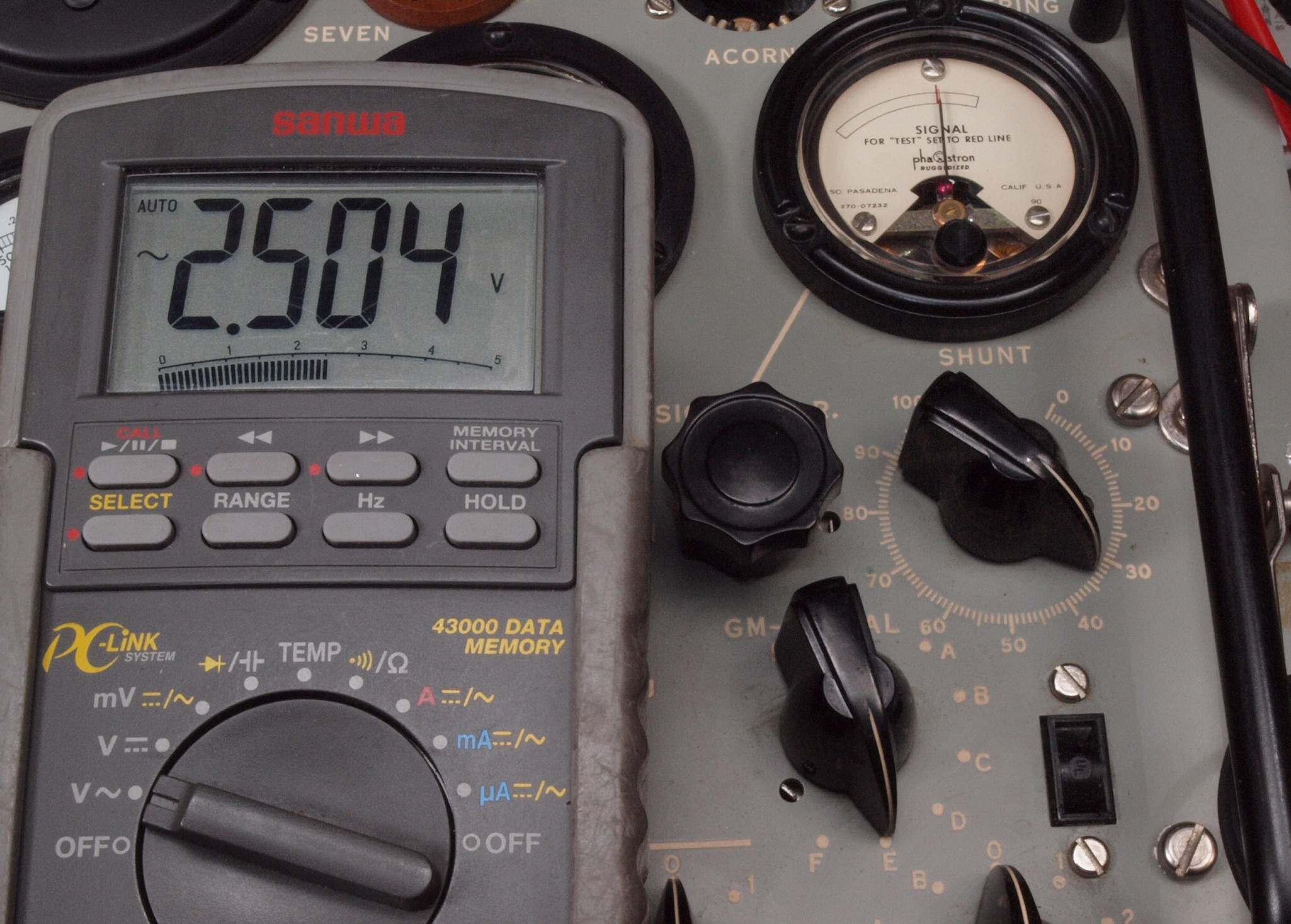

Ｃ４５．　修理後．　ＳｉｇｎａｌＶｏｌｔ＝交流　２．５Ｖ（Ｇｍ−ＳｉｇｎａｌＲａｎｇｅ＝Ｅ）
Ｃ５１．　修理後．　ヒータ電圧＝０．６２５Ｖ電圧の調整。
Ｃ５２．　修理後．　ヒータ電圧＝１．１Ｖ電圧の調整。
Ｃ５３．　修理後．　ヒータ電圧＝１．５Ｖ電圧の調整。
Ｃ５４．　修理後．　ヒータ電圧＝２．０Ｖ電圧の調整。
Ｃ５５．　修理後．　ヒータ電圧＝２．５Ｖ電圧の調整。
Ｃ５６．　修理後．　ヒータ電圧＝３．０Ｖ電圧の調整。
Ｃ５７．　修理後．　ヒータ電圧＝４．２Ｖ電圧の調整。
Ｃ５８．　修理後．　ヒータ電圧＝５．０Ｖ電圧の調整。
Ｃ５９．　修理後．　ヒータ電圧＝６．３Ｖ電圧の調整。
Ｃ５Ａ．　修理後．　ヒータ電圧＝７．５Ｖ電圧の調整。
Ｃ５Ｂ．　修理後．　ヒータ電圧＝１０Ｖ電圧の調整。
Ｃ５Ｃ．　修理後．　ヒータ電圧＝１２．６Ｖ電圧の調整。
Ｃ５Ｄ．　修理後．　ヒータ電圧＝１４Ｖ電圧の調整。
Ｃ５Ｅ．　修理後．　ヒータ電圧＝２０Ｖ電圧の調整。
Ｃ５Ｆ．　修理後．　ヒータ電圧＝２６Ｖ電圧の調整。
Ｃ５Ｇ．　修理後．　ヒータ電圧＝３５Ｖ電圧の調整。
Ｃ５Ｈ．　修理後．　ヒータ電圧＝５０Ｖ電圧の調整。
Ｃ５Ｉ．　修理後．　ヒータ電圧＝７０Ｖ電圧の調整。
Ｃ５Ｊ．　修理後．　ヒータ電圧＝１１７Ｖ電圧の調整。
Ｃ６１．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｇ、　ＰｌａｔｅＶｏｌｔ＝２５０Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝２５０Ｖ。
Ｃ６２．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｈ、　ＰｌａｔｅＶｏｌｔ＝２５０Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝１８０Ｖ。
Ｃ６３．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｊ、　ＰｌａｔｅＶｏｌｔ＝２５０Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝１３５Ｖ。
Ｃ６４．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｋ、　ＰｌａｔｅＶｏｌｔ＝１２５Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝１８０Ｖ。
Ｃ６５．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｌ、　ＰｌａｔｅＶｏｌｔ＝１２５Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝１３５Ｖ。
Ｃ６６．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｍ、　ＰｌａｔｅＶｏｌｔ＝１２５Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝９０Ｖ。
Ｃ６７．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｎ、　ＰｌａｔｅＶｏｌｔ＝９０Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝９０Ｖ。
Ｃ６８．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｐ、　ＰｌａｔｅＶｏｌｔ＝９０Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝４５Ｖ。
Ｃ６９．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｑ、　ＰｌａｔｅＶｏｌｔ＝６２．５Ｖ。
Ｃ６Ａ．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｒ、　ＰｌａｔｅＶｏｌｔ＝ＡＣ３１．５Ｖ。
Ｃ６Ｂ．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｓ、　ＰｌａｔｅＶｏｌｔ＝ＡＣ２１Ｖ。
Ｃ８１．　修理前　ロール（チャート）
Ｃ８２．　修理中　ロール（チャート）、　回転部分を分解・清掃。

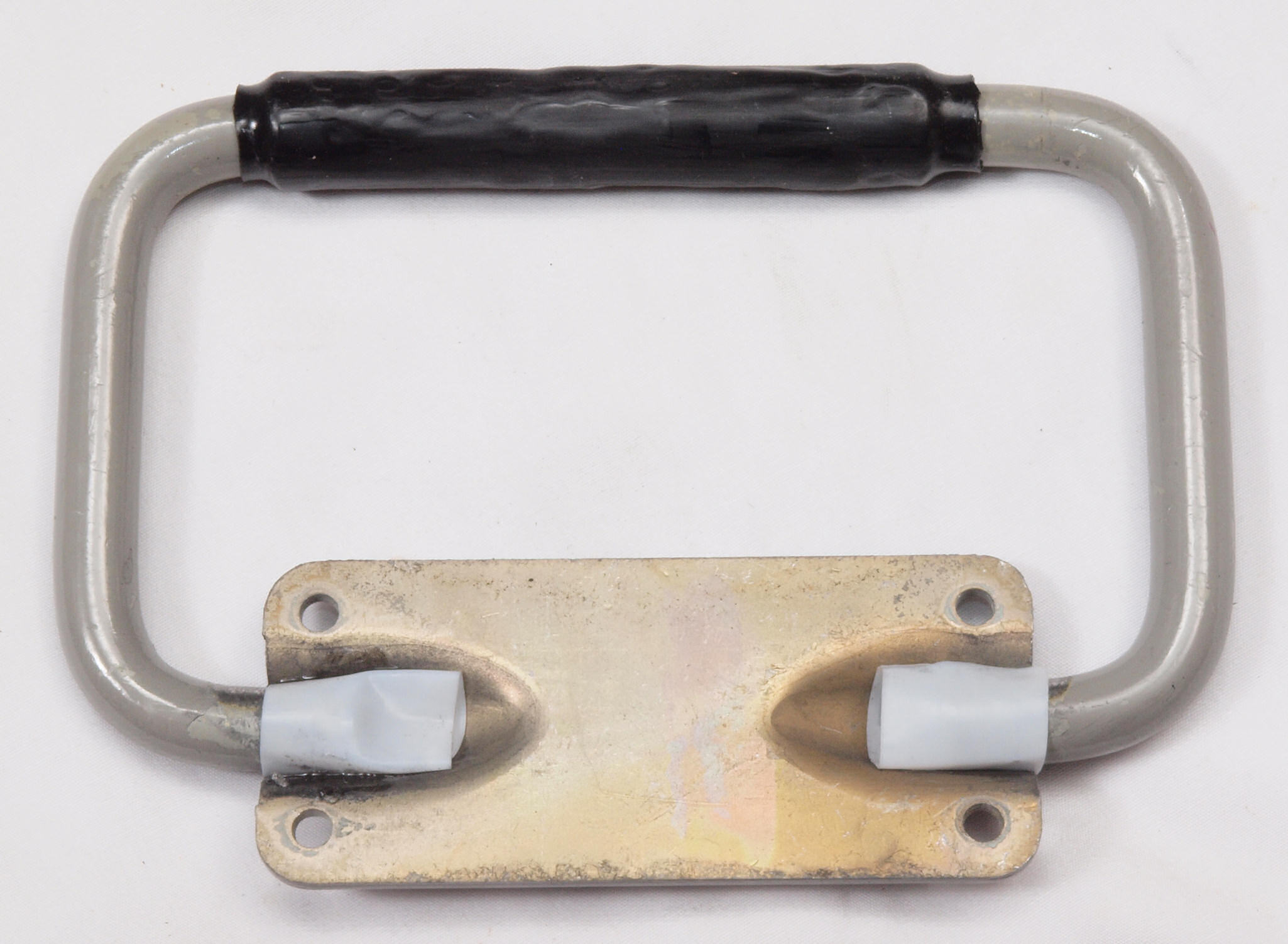

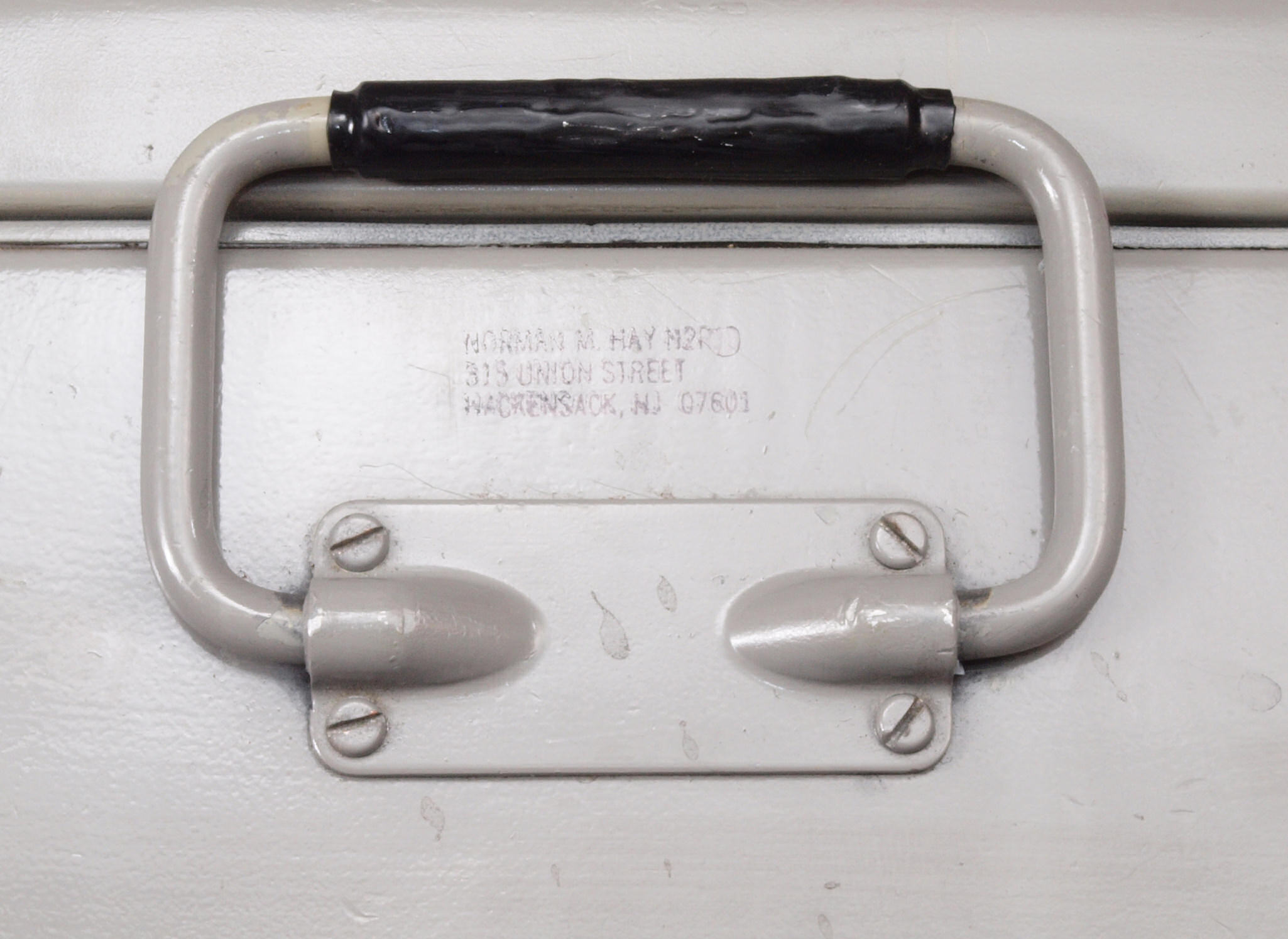

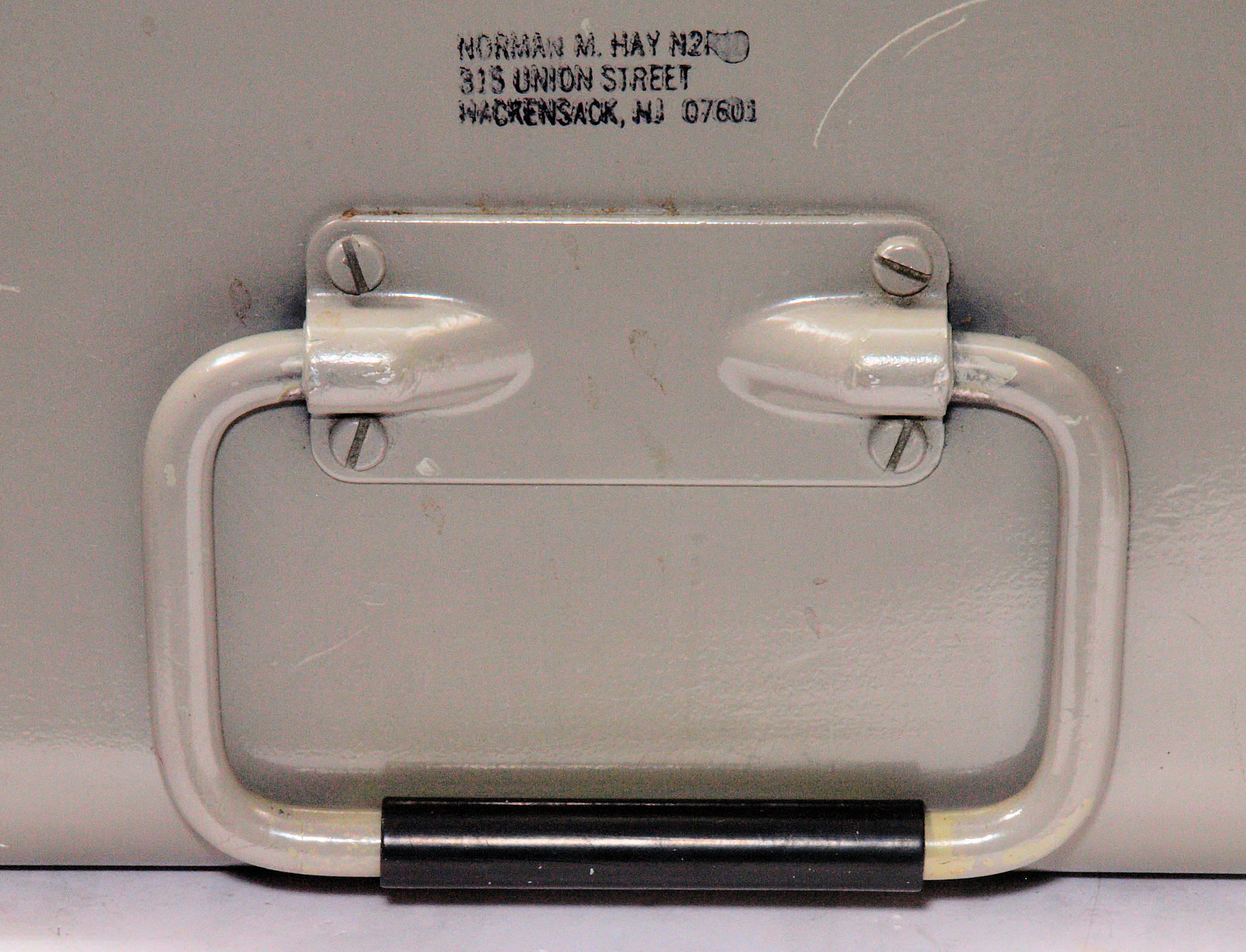

Ｃ９１．　修理前　取っ手。
Ｃ９２．　修理中　取っ手、　軸受けにテフロンライナーを取り付け、　取ってに熱収縮チューブを２重に挿入。
Ｃ９３．　修理後　取っ手。
ＣＡ１．　「整流管８３」、「整流管６Ｘ４」をダイオードに交換しましたので以下の確認・調整が必要です。
  • １．　Ｆｉｌａｍｅｎｔ　Ｖｏｌｔａｇｅ＝電圧の確認する。
    ２．　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ＝　Ｇ・Ｈ・Ｊ＝２５０Ｖ、Ｋ・Ｌ・Ｍ＝１２５Ｖ、Ｎ＝Ｏ＝９０Ｖ，Ｑ＝６２．５Ｖ。
    　　　　　　　　　　　　　　　　　　　ＡＣ電圧は下記。
    ３．　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ　Ｇ＝ＤＣ２５０Ｖ〜２２５Ｖ、Ｈ・Ｋ＝１８０Ｖ、Ｊ・Ｌ＝１３５Ｖ，Ｍ・Ｎ＝９０Ｖ、Ｐ＝４５Ｖ。
    ４．　Ｇｒｉｄ　Ｂｉａｓ　Ｖｏｌｔａｇｅ　５０Ｖレンジ＝−５０Ｖmax、１０Ｖレンジ＝−１０Ｖmax、５Ｖレンジ＝−５Ｖmax　。
    ５．　Ｇｒｉｄ　Ｓｉｇｎａｌ　Ｖｏｌｔａｇｅ　Ａ・Ｂ・Ｃ＝ＡＣ０．２５Ｖ、Ｄ＝ＡＣ０．５Ｖ、Ｅ＝ＡＣ２．５Ｖ。
    ６ａ．　Ｒｅｃｔｉｆｉｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ　ＡＣ２０Ｖ＝以下の様にゼナーダイオード＋ダイオード挿入（下写真右下２個）。
    ６ｂ．　Ｒｅｃｔｉｆｉｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ　ＡＣ３５Ｖ＝以下の様にゼナーダイオード＋ダイオード挿入（下写真左上１個）。
    　　　　　　　　　　左下端の丸い黄色いのはポリＳＷで１．５Ａで遮断する。
    ７．　Ｓｈｏｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ＝ＳｈｏｒｔＴｅｓｔ　ＳＷ　Ｓｅｃｔ４Ｒｅａｒ　Ｎo１１と抵抗「Ｒ３５」の間に抵抗を挿入して調整する。
    ８．　その他改造場所。
    • a．　節電の為、Ｆｉｌａｍｅｎｔトランス１次に挿入してある１ＫΩをはずす。　但し、調整は真空管挿入後行う事。
      b．　電圧調整範囲の拡大の為、Ｓｃｒｅｅｎ調整ＶＲ（Ｒ５４）と１０ＫΩ（Ｒ５５）を直列に接続する。
　　　　　　　
ＣＡ２．　ヒータトランスに挿入したポリＳＷで１．２Ａで遮断する。
ＣＢ１．　完成。　シャーシ裏。
　　　戦争の道具として意に沿わず従軍した「労苦」を労い、「還暦」を迎えられるよう、アルミや鉄部に錆止めを塗布。
「労苦」＝It has had a hard time putting years though the fatigue of "Fatigue" is the same meaning as 'Hardship'.
Especially, when showing appreciation for pains for the elder etc. , it uses it.
「還暦」＝The sexagenary cycle (ten drying up twelve zodiacal signs) comes back, and it ..the 60th birthday (.. returns to year's sexagenary cycle that became a reckoning point again with [kanreki]).
ＣＢ２．　完成、シャーシ裏、前から
ＣＢ３．　完成、シャーシ裏、右から
ＣＢ４．　完成、シャーシ裏、左から
ＣＢ５．　完成、シャーシ裏、後から
Ｊ．　ＧＭ直読み最終校正・測定。
使用出来る設定
ＧＭ−ＳｉｇｎａｌＲａｎｇｅSW ＧＭ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR FullScale（読み倍率）
A ５５ ３０，０００μｍｈｏ（２００倍
Ｂ ３７．５ １５，０００μｍｈｏ（１００倍）
Ｃ ５１ ６，０００μｍｈｏ（４０倍）
Ｃ ８６ ３，０００μｍｈｏ（２０倍）
Ｄ ５１ ３，０００μｍｈｏ（２０倍）
Ｄ ８６ １，５００μｍｈｏ（１０倍）
Ｅ ５１ ６００μｍｈｏ（４倍）
Ｅ ８６ ３００μｍｈｏ（２倍）
　　　　　　　　　　　「ＧＭ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR」の設定は機種により、±１の誤差あり
Ｊ１２．　Ｇｍキャリブレション電圧発生。
Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ電圧の設定。
　絶縁トランスで５０Ｖ（７５V）を発生させる。　抵抗は「１０ＫΩ、２０ＫΩ、１００ＫΩ」を使用する。
Range Shunt FullScale　 FullScale(150) Scale＝100
Ａ ５５ ３０，０００μ(２００倍) 7.5mA-10KΩ/75V 5mA-10KΩ/50V
Ｂ ３７．５ １５，０００μ(１００倍) 3.75mA-20KΩ/75V 2.5mA-20KΩ/50V
Ｃ ８６ ３，０００μ(２０倍） 0.75mA-100KΩ/75V 0.5mA-100KΩ/50V
Ｄ ８６ １，５００μ(１０倍）
Ｅ ８６ ３００μ(２倍）
操作を誤ると殆ど入手不可のメータ（ＰｅｒｃｅｎｔＱｕａｌｉｔｙＭｅｔｅｒ）が死にます！　十二分に注意して下さい。
Ｊ２１．　Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ。
　　　　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝Ａ、　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝５６＝３０，０００μｍｈｏ−FullScale（２００倍読）
Ｊ２２．　Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ。
　　　　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝Ｂ、　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝３８＝１５，０００μｍｈｏ−FullScale（１００倍読）
Ｊ２３．　Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ。
　　　　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅVR＝Ｃ、　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝５１．５＝６，０００μｍｈｏ−FullScale（５０倍読）
Ｊ２４．　Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ。
　　　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝Ｃ、　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝８７．５＝３，０００μｍｈｏ−FullScale（２０倍読）。
　　　同時に、Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝Ｄ、　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝８７．５＝１，５００μｍｈｏ−FullScale（１０倍読）。
　　　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝Ｅ、　Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ　ＳｈｕｎｔVR＝８７．５＝３００μｍｈｏ−FullScale（２倍読）。
Ｈ．　 ヒーター電圧の安定度（レギュレーション）
Ｈ１．　電圧計はヒーターソケットで測定する。
　　　　真空管は６２６７　Ｖｆ＝６．３Ｖ，　Ｉｆ＝０．２Ａ
Ｈ２．　真空管は６Ｌ６　Ｖｆ＝６．３Ｖ，　Ｉｆ＝０．９Ａ
Ｈ３．　真空管はＥＬ３４　Ｖｆ＝６．３Ｖ，　Ｉｆ＝１．５Ａ
Ｈ４．　真空管はＫＴ８８　Ｖｆ＝６．３Ｖ，　Ｉｆ＝１．６Ａ
Ｈ５．　真空管は８３　Ｖｆ＝５Ｖ，　Ｉｆ＝３Ａ。　１目盛りくらい上げると良い。
Ｈ５．　真空管は１２ＡＸ７　Ｖｆ＝１２．６Ｖ，　Ｉｆ＝０．１５Ａ。
Ｅ．　 高出力管のＧＭ測定。
Ｅ１．　「electro−harmonix　６５５０ＥＨ」　４本（２ペア）。左から５本目、、８本目。
　　　　Ｅｐ＝４２０Ｖ、Ｇ２＝４２０Ｖ、Ｅｇ１＝−４８Ｖ、Ｉｐ＝７０〜７２ｍＡ、Ｉｓｇ＝７．４〜９．２ｍＡの測定結果付き
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１１５００μmho
　　　　「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−１５Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｅ１０．　「electro−harmonix　６５５０ＥＨ」　４本（２ペア）。左から５本目、、８本目。
Ｅ１１．　５本目electro−harmonix　６５５０ＥＨ。　　Ｇｍ測定＝１２０００μ、Ｉｐ＝１３４ｍＡ。
　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定。　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」
Ｅ１２．　６本目electro−harmonix　６５５０ＥＨ。　　Ｇｍ測定＝１２０００μ、Ｉｐ＝１３８ｍＡ。
Ｅ１３．　７本目electro−harmonix　６５５０ＥＨ。　　Ｇｍ測定＝１２０００μ、Ｉｐ＝１３６ｍＡ。
　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定。　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」
Ｅ１４．　８本目electro−harmonix　６５５０ＥＨ。　　Ｇｍ測定＝１２０００μ、Ｉｐ＝１３９ｍＡ。
Ｆ．　 高Ｇｍ管のＧＭ測定＋プレート・グリッド波形観測。。
Ｆ１１．　高Ｇｍ管「６ＤＪ８」測定。
真空管ハンドブック（規格表）の相互コンダクタンス＝１２２５０μmho「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝−１．３Ｖ」
1960/1962ナショナル真空管ハンドブック、全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸ、RC-30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより。
Ｆ１２．　「６ＤＪ８−１本目」測定。　Ｇｍ測定＝１６０００μmho、ＩＰ＝２４．９６ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ｆ１３．　「６ＤＪ８−２本目」測定。　Ｇｍ測定＝１５４００μmho、ＩＰ＝２２．８ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ｆ１４．　「６ＤＪ８−２本目」測定の入出力波形。　黄色＝グリッド電圧波形、　赤色＝プレート電圧波形。
Ｆ２１．　高Ｇｍ管「６ＥＪ７（ＥＦ１８４）」測定。
　　　　　真空管ハンドブック（規格表）の値。
　　　　　　　相互コンダクタンス＝１５０００μmho「Ｅｐ＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２．５Ｖ」（1960/1962ナショナル真空管ハンドブックより）、（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）、（69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより）
　　　　　　　相互コンダクタンス＝１２２５０μmho「Ｅｐ＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２．５Ｖ」（RC-26,RC-30 Receiving Tube Manualより）
Ｆ２２．　「６ＥＪ７−１本目」測定。　Ｇｍ測定＝１３０００μmho、ＩＰ＝８．８２ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ｆ２３．　「６ＥＪ７−２本目」測定。　Ｇｍ測定＝１４０００μmho、ＩＰ＝６．７５ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ｆ２４．　「６ＥＪ７−２本目」測定の入出力波形。　黄色＝グリッド電圧波形、　赤色＝プレート電圧波形。
Ｆ３１．　高Ｇｍ管「６ＧＫ５、　４ＧＫ５」測定。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１５０００μmho
「Ｅｐ＝１３５Ｖ、Ｉｐ＝１１．５ｍＡ、ｅｇ１＝−１Ｖ」
1995オーディオ用真空管マニアル、RC15/19/26/27/28/29/30Receiving Tube Manual、1995世界の真空管カタログより。
Ｆ３２．　「６ＧＫ５−１本目」測定。　Ｇｍ測定＝１５０００μmho、ＩＰ＝１４．０６ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１３５Ｖ、Ｅｇ１＝−１Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ｆ３３．　「６ＧＫ５−２本目」測定。　Ｇｍ測定＝１５０００μmho、ＩＰ＝１５．１９ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１３５Ｖ、Ｅｇ１＝−１Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ｆ３４．　「６ＧＫ５−２本目」測定の入出力波形。　黄色＝グリッド電圧波形、　赤色＝プレート電圧波形。
Ｆ４１．　高Ｇｍ管「６ＢＱ５、　１０ＢＱ５」測定。
　　　　　　真空管ハンドブック（規格表）の値。
　　　　　　　相互コンダクタンス＝１１３００μmho「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝４８ｍＡ、ｅｇ１＝−７．３Ｖ」（1960/1962ナショナル真空管ハンドブックより）、（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）、（69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより）、（RC-26,RC-30 Receiving Tube Manualより）
Ｆ４２．　「６ＢＱ５−１本目」測定。　Ｇｍ測定＝１２４００μmho、ＩＰ＝４５．７ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−７．３Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ｆ４３．　「６ＢＱ５（１０ＢＱ５）−２本目」測定。　Ｇｍ測定＝１２３００μmho、ＩＰ＝５１．８ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−７．３Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ｆ４４．　「６ＢＱ５−２本目」測定の入出力波形。　黄色＝グリッド電圧波形、　赤色＝プレート電圧波形。
Ｇ．　最近の真空管のＧｍ測定。
Ｇ１．　electro−harmonix１２ＡＴ7ＥＨの測定。左から１本目、２本目。
真空管ハンドブック（規格表）の相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１２Ｖ、Ｉｐ＝１０ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｇ１１．　「１２ＡＴ７ＥＨ−１本目」ユニット１測定。　Ｇｍ測定＝６０００μmho、ＩＰ＝０．４５V／５０Ω＝９ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１（Rk=２００Ω）」。　Ｃレンジ＝７５００μmhoレンジでの測定。
Ｇ１２．　「１２ＡＴ７ＥＨ−１本目」ユニット２測定。　Ｇｍ測定＝６７５０μmho、ＩＰ＝０．４７５V／５０Ω＝９．５ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１（Rk=２００Ω）」。　Ｃレンジ＝７５００μmhoレンジでの測定。
Ｇ１３．　「１２ＡＴ７ＥＨ−２本目」ユニット１測定。　Ｇｍ測定＝５８５０μmho、ＩＰ＝０．４２８V／５０Ω＝８．６ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１（Rk=２００Ω）」。　Ｃレンジ＝７５００μmhoレンジでの測定。
Ｇ１４．　「１２ＡＴ７ＥＨ−２本目」ユニット２測定。　Ｇｍ測定＝５７５０μmho、ＩＰ＝０．４５V／５０Ω＝９ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１（Rk=２００Ω）」。　Ｃレンジ＝７５００μmhoレンジでの測定。
Ｇ２．　　ＪＪ−ECC８１、　１２ＡＴ７の測定。左から１本目、２本目。
　　　　　　　真空管ハンドブック（規格表）の値。
　　　　　　　　コンダクタンス＝５５００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０ｍＡ、Ｅｇ１（Rk=２００Ω）」（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）
Ｇ２１．　「ECC８１−１本目」ユニット１測定。　Ｇｍ測定＝６３５０μmho、ＩＰ＝０．４８４V／５０Ω＝９．７ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１（Rk=２００Ω）」。　Ｃレンジ＝７５００μmhoレンジでの測定。
Ｇ２２．　「ECC８１−１本目」ユニット２測定。　Ｇｍ測定＝６５００μmho、ＩＰ＝０．５８４V／５０Ω＝１１．７ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１（Rk=２００Ω）」。　Ｃレンジ＝７５００μmhoレンジでの測定。
Ｇ２３．　「ECC８１−２本目」ユニット１測定。　Ｇｍ測定＝６０００μmho、ＩＰ＝０．４７５V／５０Ω＝９．５ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１（Rk=２００Ω）」。　Ｃレンジ＝７５００μmhoレンジでの測定。
Ｇ２４．　「ECC８１−２本目」ユニット２測定。　Ｇｍ測定＝６５００μmho、ＩＰ＝０．５８２V／５０Ω＝１１．６ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１（Rk=２００Ω）」。　Ｃレンジ＝７５００μmhoレンジでの測定。
Ｇ３．　JJ−ECC８３Ｓ、　１２ＡＸ７の測定。
真空管ハンドブック（規格表）の相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｇ３１．　「ＥＣＣ８３Ｓ−１本目」ユニット１測定。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．５ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　Ｃレンジ＝３０００μmhoレンジでの測定。
Ｇ３２．　「ＥＣＣ８３Ｓ−１本目」ユニット２測定。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．５ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　Ｃレンジ＝３０００μmhoレンジでの測定。
Ｇ３３．　「ＥＣＣ８３Ｓ−２本目」ユニット１測定。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．５ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　Ｃレンジ＝３０００μmhoレンジでの測定。
Ｇ３４．　「ＥＣＣ８３Ｓ−２本目」ユニット２測定。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．５ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　Ｃレンジ＝３０００μmhoレンジでの測定。
Ｇ４．　６２６７（ＥＦ８６）の測定。
　　　　　　真空管ハンドブック（規格表）の値。
　　　　６２６７（ＥＦ８６）相互コンダクタンス＝２０００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。
　　　　（１９６０／１９６２ナショナル真空管ハンドブックより）、（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより。
左から、１本目、、３本目
Ｇ４１．　１本目「６２６７」。　Ｇｍ測定＝２４００μmho、ＩＰ＝４．００ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｇ４２．　２本目「６２６７」。　Ｇｍ測定＝２３４０μmho、ＩＰ＝３．７９ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｇ４３．　３本目「６２６７」。　Ｇｍ測定＝２０４０μmho、ＩＰ＝３．３４ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｈ．　変更回路図。
Ｈ１１．　修理前　Ｐｌａｔｅ・Ｂａｉａｓ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ　「回路図は全てＴＭ１１−６６２４７−３１６−３５より引用」
Ｈ１２．　修理後　Ｐｌａｔｅ・Ｂａｉａｓ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ
Ｈ１３．　計画中　Ｐｌａｔｅ・Ｂａｉａｓ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ、　使用電圧１００Ｖで楽に２５０Ｖになる
Ｈ２１．　修理前　Ｓｃｒｅｅｎ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ
Ｈ２２．　修理後　Ｓｃｒｅｅｎ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ、　調整電圧範囲が広まる。
Ｈ３１．　修理前　Ｅｍｉｓｓｏｎ　Ｍｅａｓｕｒｅｍｅｎｔ　Ｃｉｒｃｕｉｔ
Ｈ３２．　修理後　Ｅｍｉｓｓｏｎ　Ｍｅａｓｕｒｅｍｅｎｔ　Ｃｉｒｃｕｉｔ
Ｈ４１．　修理前　Ｌｅａｋａｇｅ　Ｔｅｓｔ　Ｃｉｒｃｕｉｔ
Ｈ４２．　修理後　Ｌｅａｋａｇｅ　Ｔｅｓｔ　Ｃｉｒｃｕｉｔ
Ｈ５１．　修理前　Ｓｈｏｒｔ　Ｔｅｓｔ　Ｃｉｒｃｕｉｔ
Ｈ５２．　修理後　Ｓｈｏｒｔ　Ｔｅｓｔ　Ｃｉｒｃｕｉｔ
Ｈ６１．　修理前　グリッド、プレート回路
Ｈ６２．　修理後　発振防止対策、プレート電流測定設定
　　　 　　　　　　　 　　　　　　　　　　tv2cu2_z
ここに掲載された写真は、その肖像権・版権・著作権等は、放棄しておりません。 　写真・記事を無断で商用利用・転載等することを、禁じます。
　Copyright(C) 2026 Amp Repair Studio All right reserved.
