VacuumTubeTester Hickok TV-2B/Uで
KT−77 Gm、Ip測定
YAHOOオークションで購入した、 Gold Lion KT−77 8本の測定。

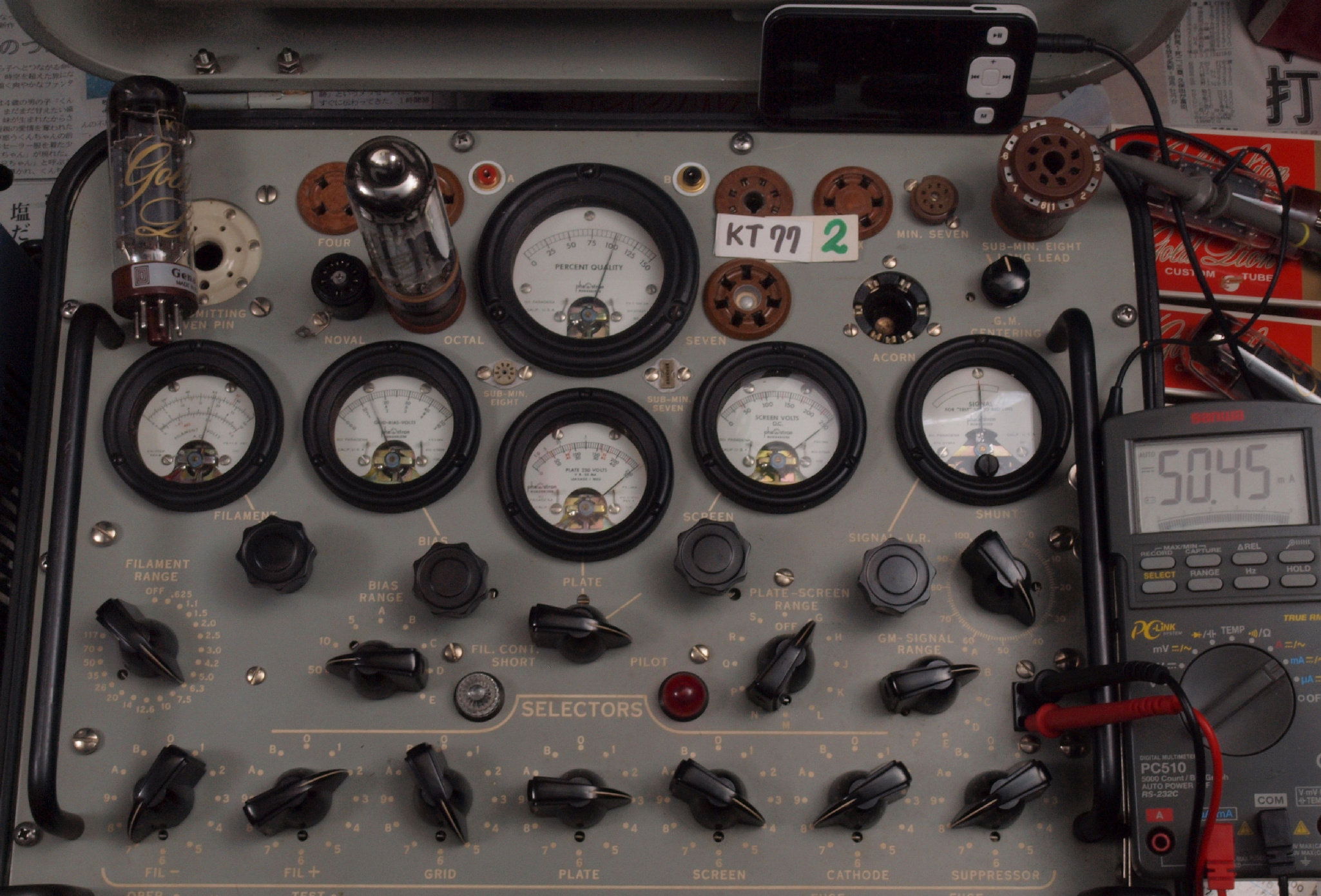

  • 1本目 「KT−77」測定。 Gm=10000μmho、Ip=73.9mA。

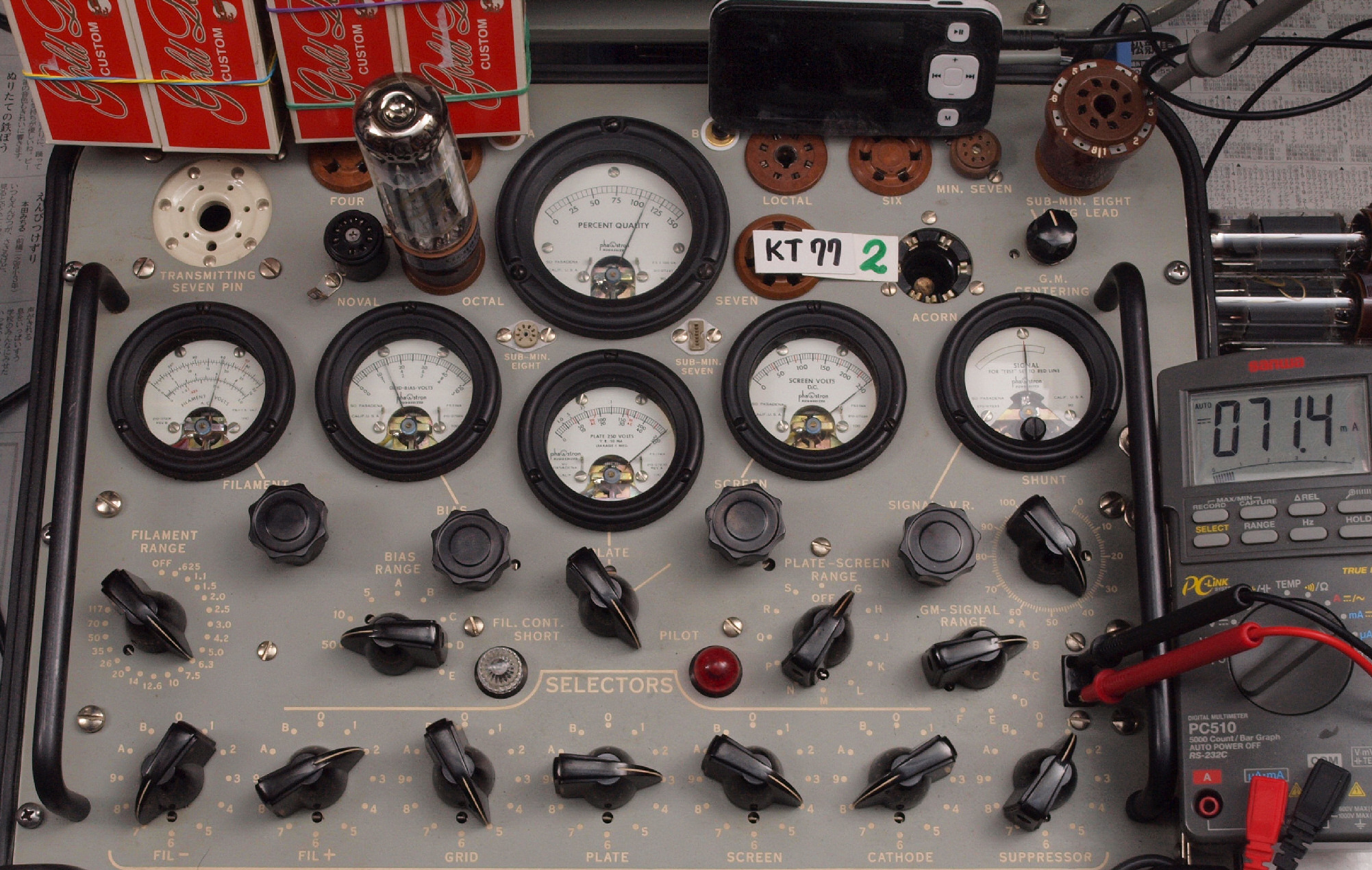

    2本目 「KT−77」測定。 Gm=11000μmho、Ip=71.4mA。
    3本目 「KT−77」測定。 Gm=10300μmho、Ip=67.0mA。
    4本目 「KT−77」測定。 Gm=10500μmho、Ip=74.1mA。
  • 5本目 「KT−77」測定。 Gm=10000μmho、Ip=52.7mA。
    6本目 「KT−77」測定。 Gm=10000μmho、Ip=53.7mA。

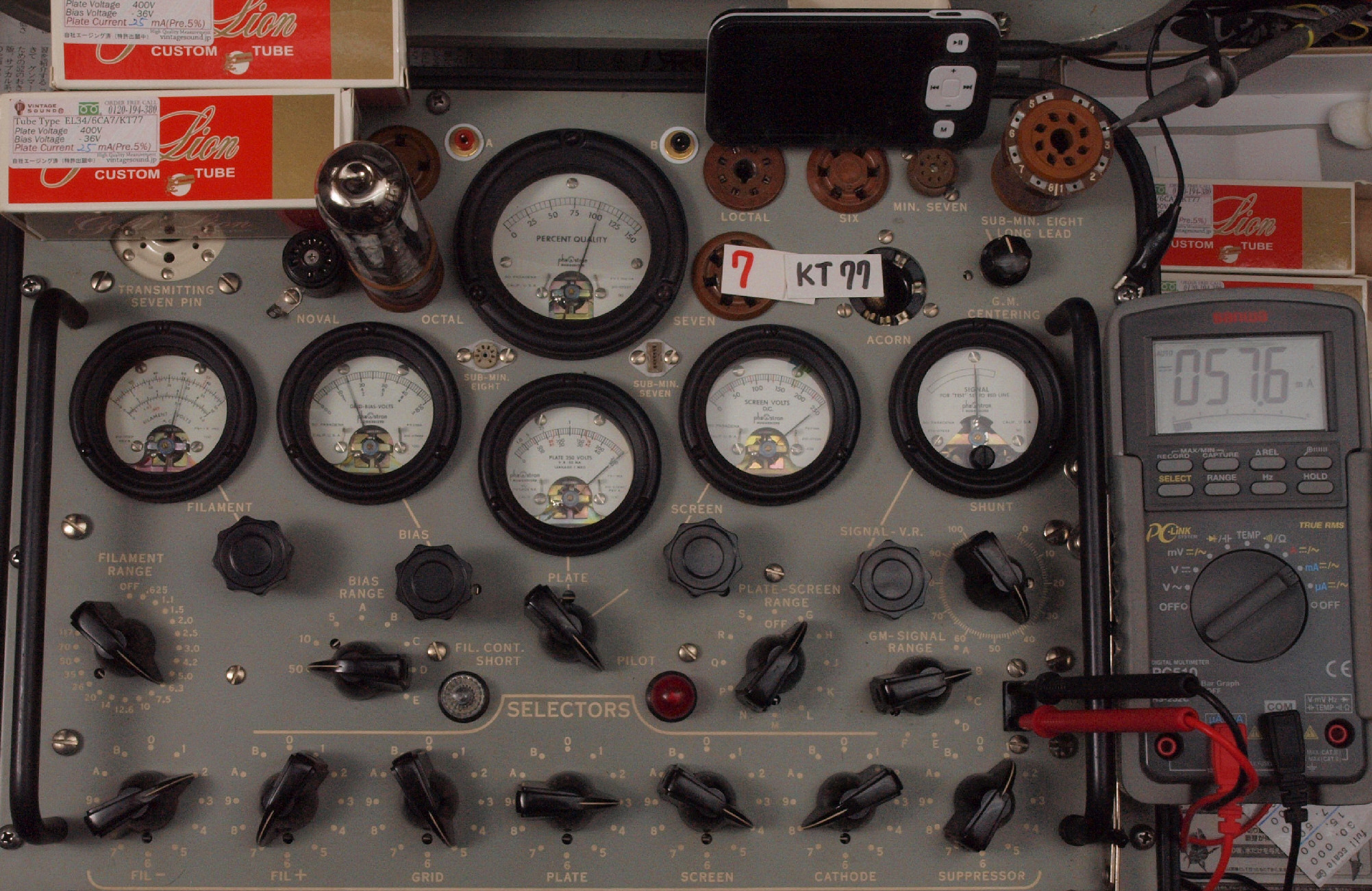

    7本目 「KT−77」測定。 Gm=10200μmho、Ip=57.6mA。

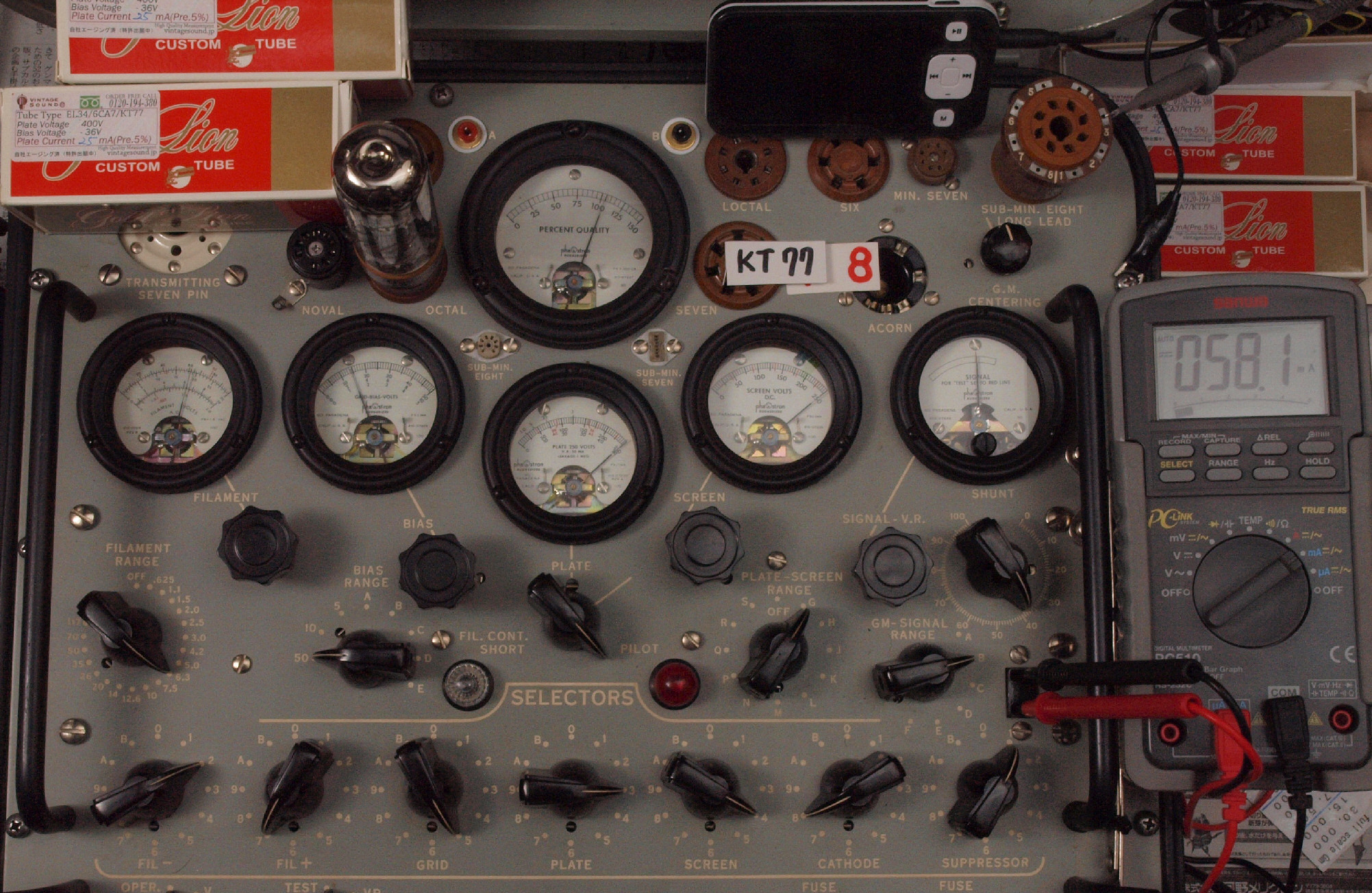

    8本目 「KT−77」測定。 Gm=10500μmho、Ip=74.1mA。
A. YAHOOオークションで購入、 Gold Lion KT−77 4本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=11000μmho
    「Ep=250V、Esg=250V、Ip=70mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

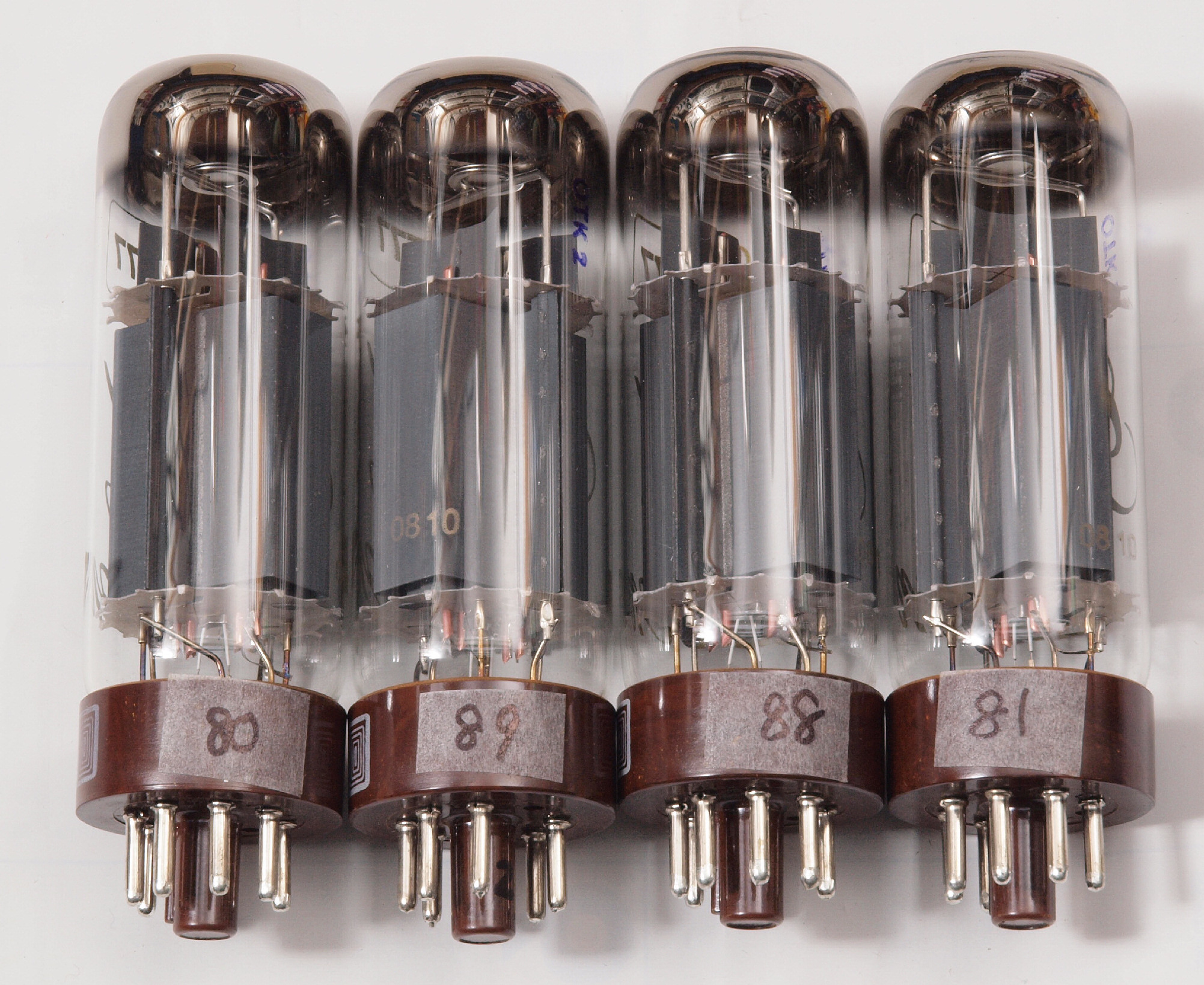

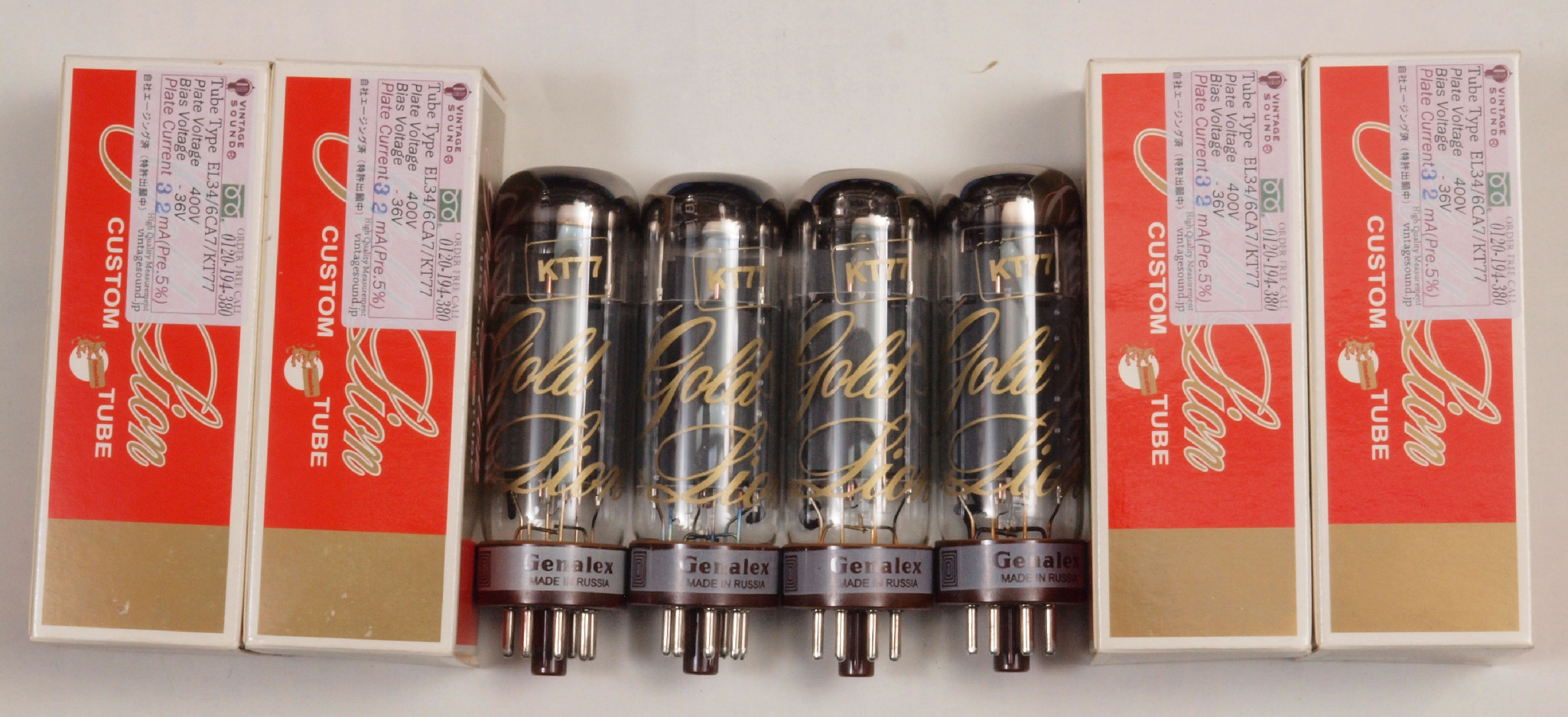

Gold Lion KT−77 左から、1、2、3、4本目。
1本目 「KT−77」測定。 Gm=10000μmho、Ip=73.9mA。
2本目 「KT−77」測定。 Gm=11000μmho、Ip=71.4mA。
3本目 「KT−77」測定。 Gm=10300μmho、Ip=67.0mA。
4本目 「KT−77」測定。 Gm=10500μmho、Ip=74.1mA。

ソケットの黒い数字は、販売者のTV-7D/uでの測定値。
80=10000μmho、90=11250μmho。
TV-7D/uでの測定条件 「Ep=180V、Esg=150V、Eg1=−3.2V」なので、上記値とはは異なる。

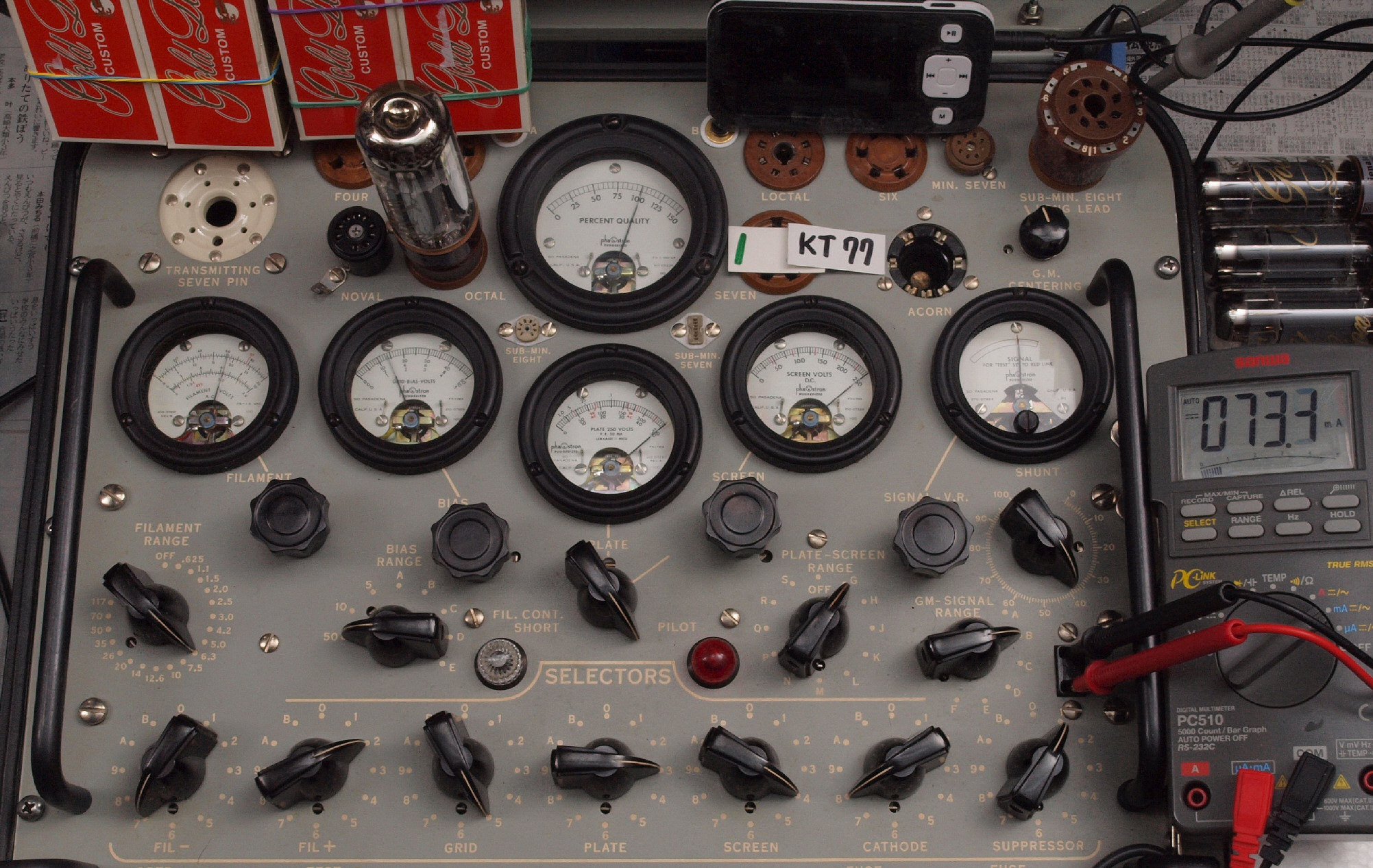

A1. 1本目 「KT−77」測定。Gm=10000μmho、Ip=73.9mA。RangeSW=B、FullScale=15000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、
A2. 2本目 「KT−77」測定。 Gm=11000μmho、Ip=71.4mA。

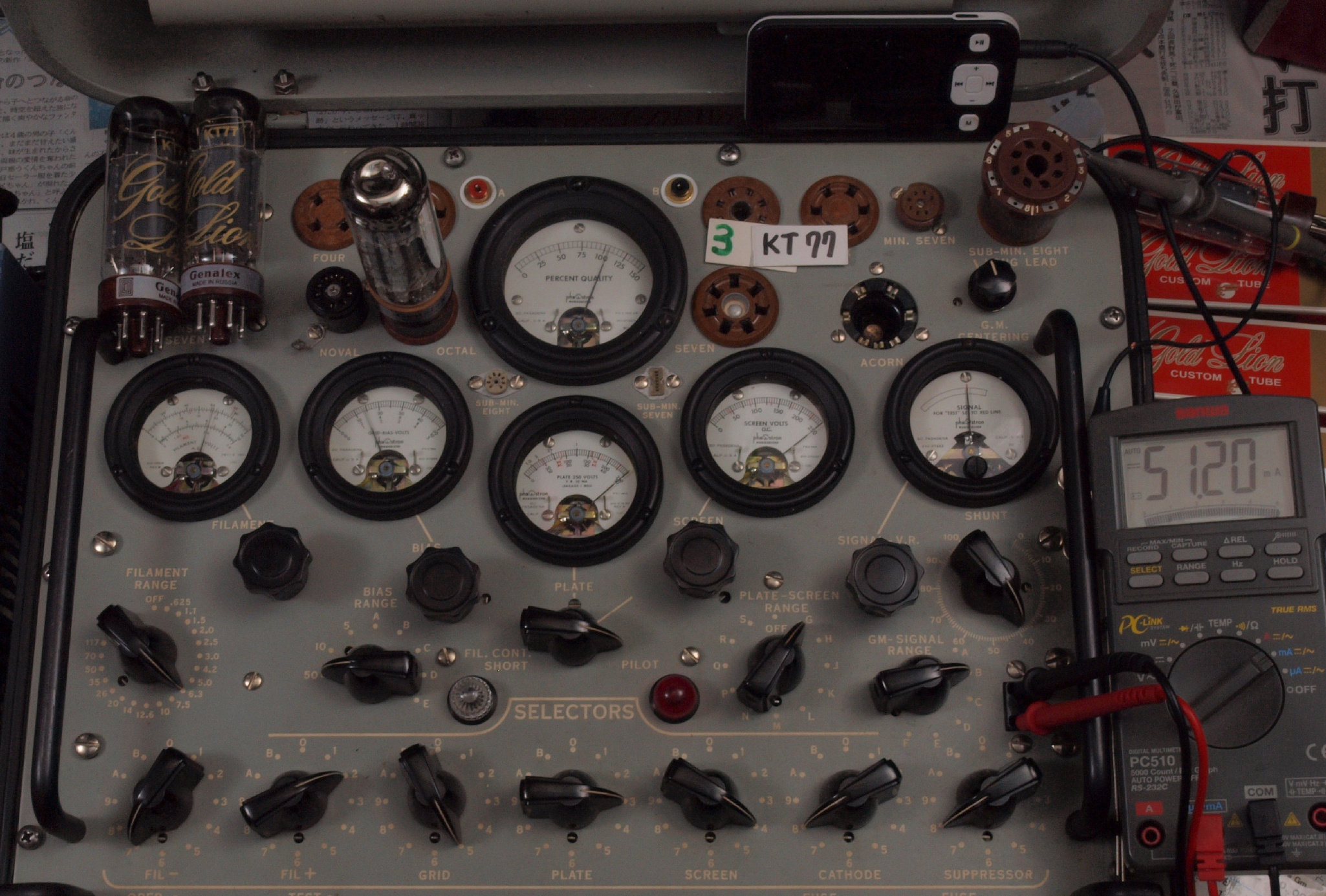

A3. 3本目 「KT−77」測定。Gm=10300μmho、Ip=67.0mA。RangeSW=B、FullScale=15000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

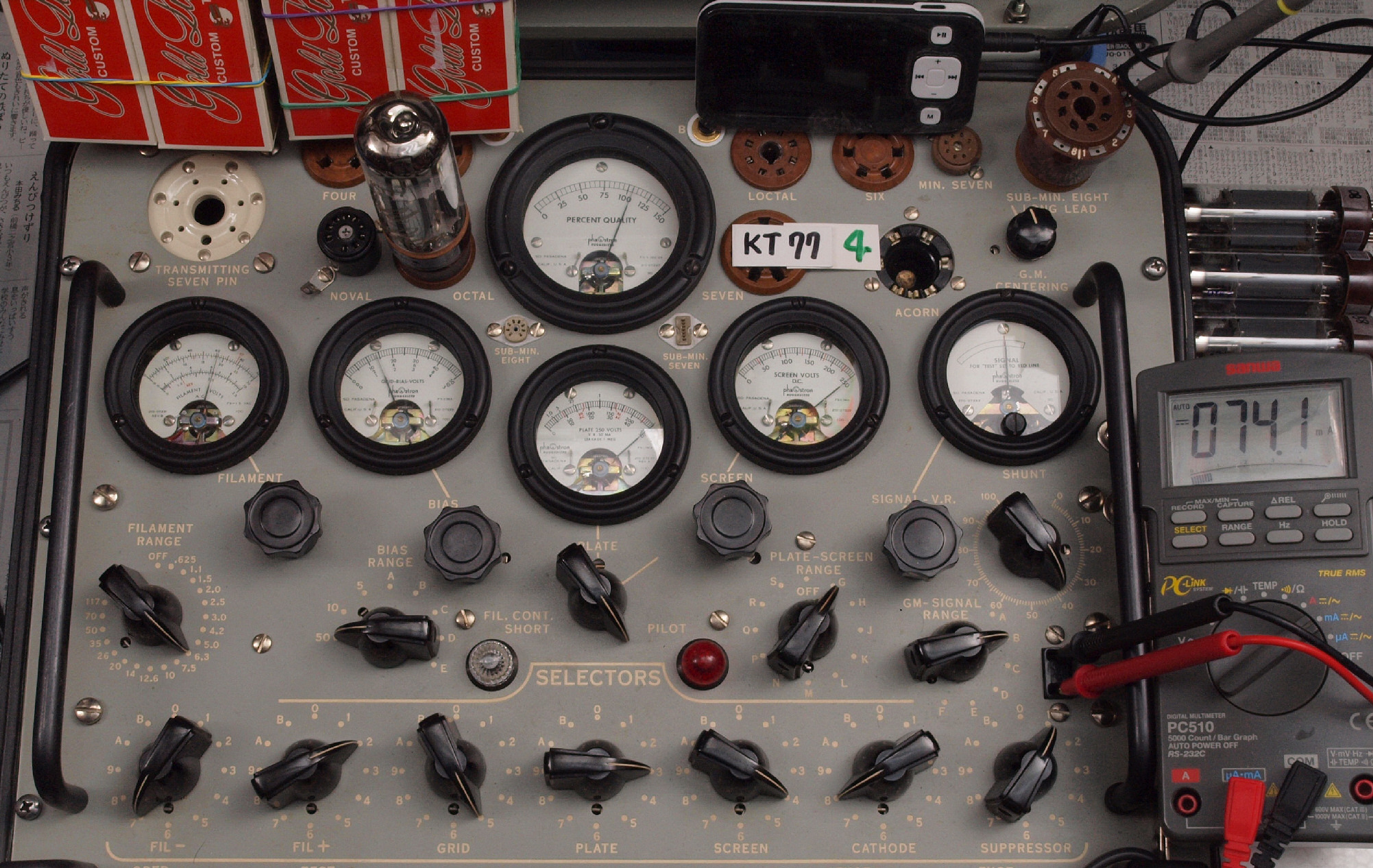

A4. 4本目 「KT−77」測定。 Gm=10500μmho、Ip=74.1mA。
B. YAHOOオークションで購入、 Gold Lion KT−77 4本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=11000μmho
    「Ep=250V、Esg=250V、Ip=70mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

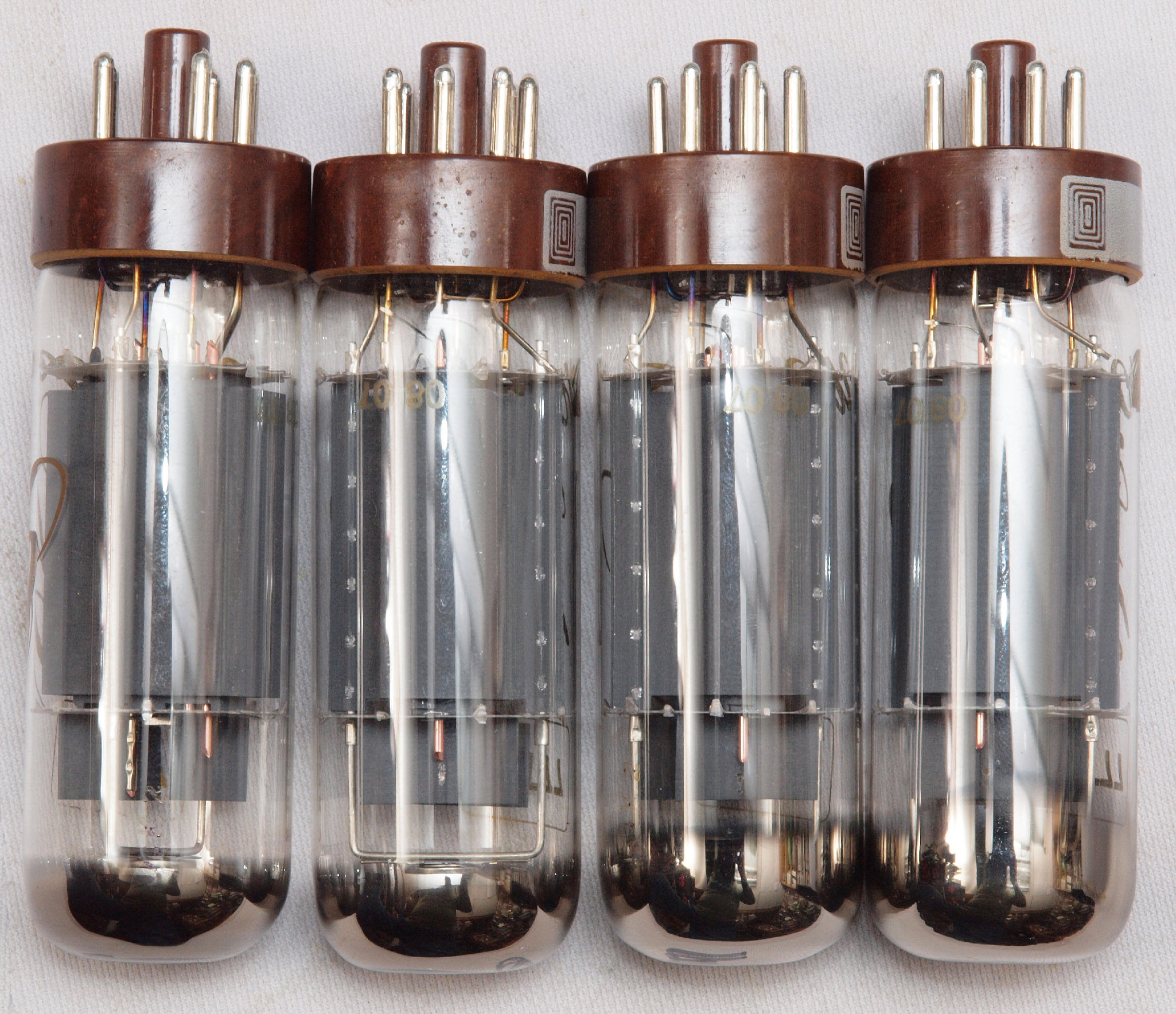

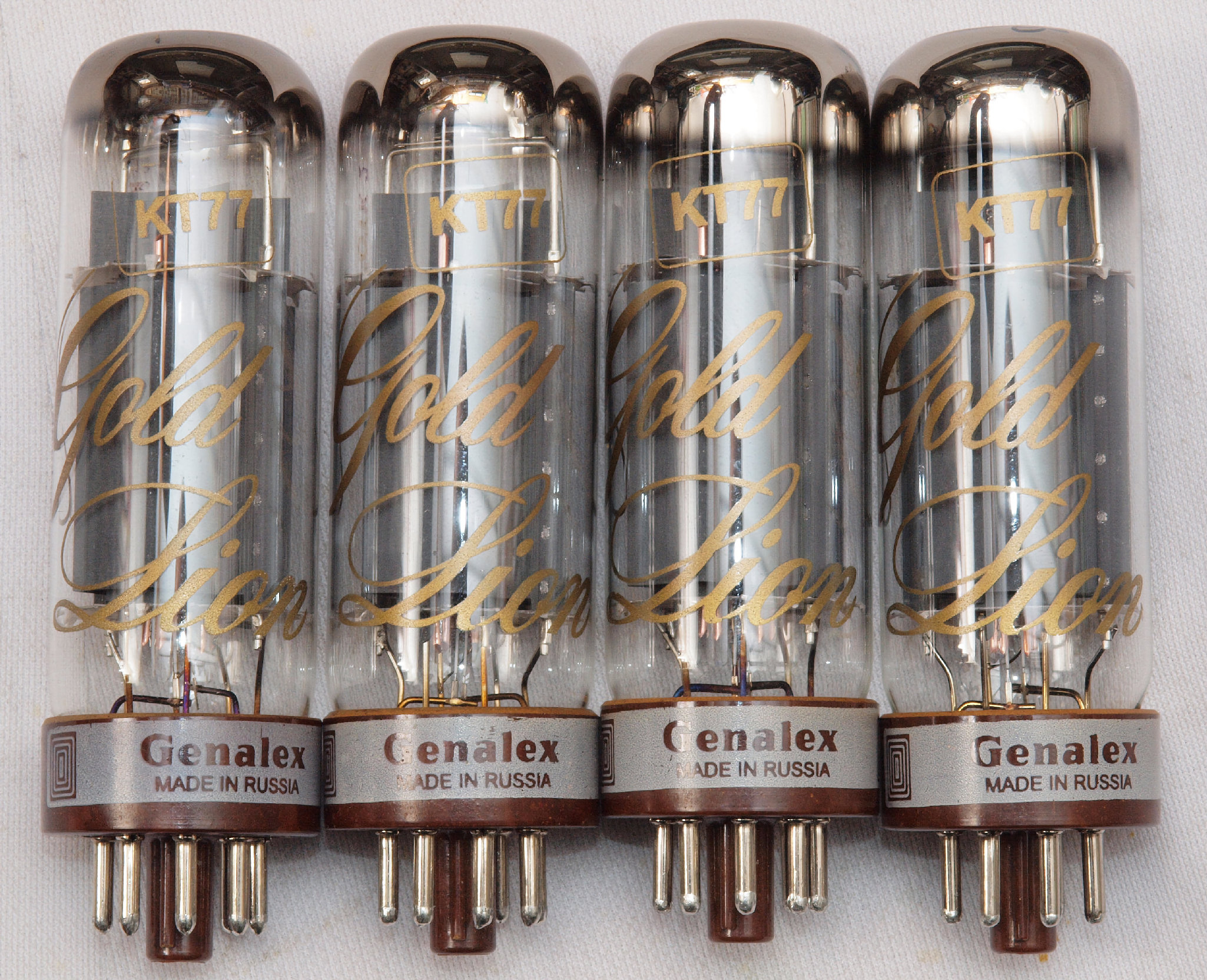

Gold Lion KT−77 左から、5、6、7、8本目。
5本目 「KT−77」測定。 Gm=10000μmho、Ip=52.7mA。

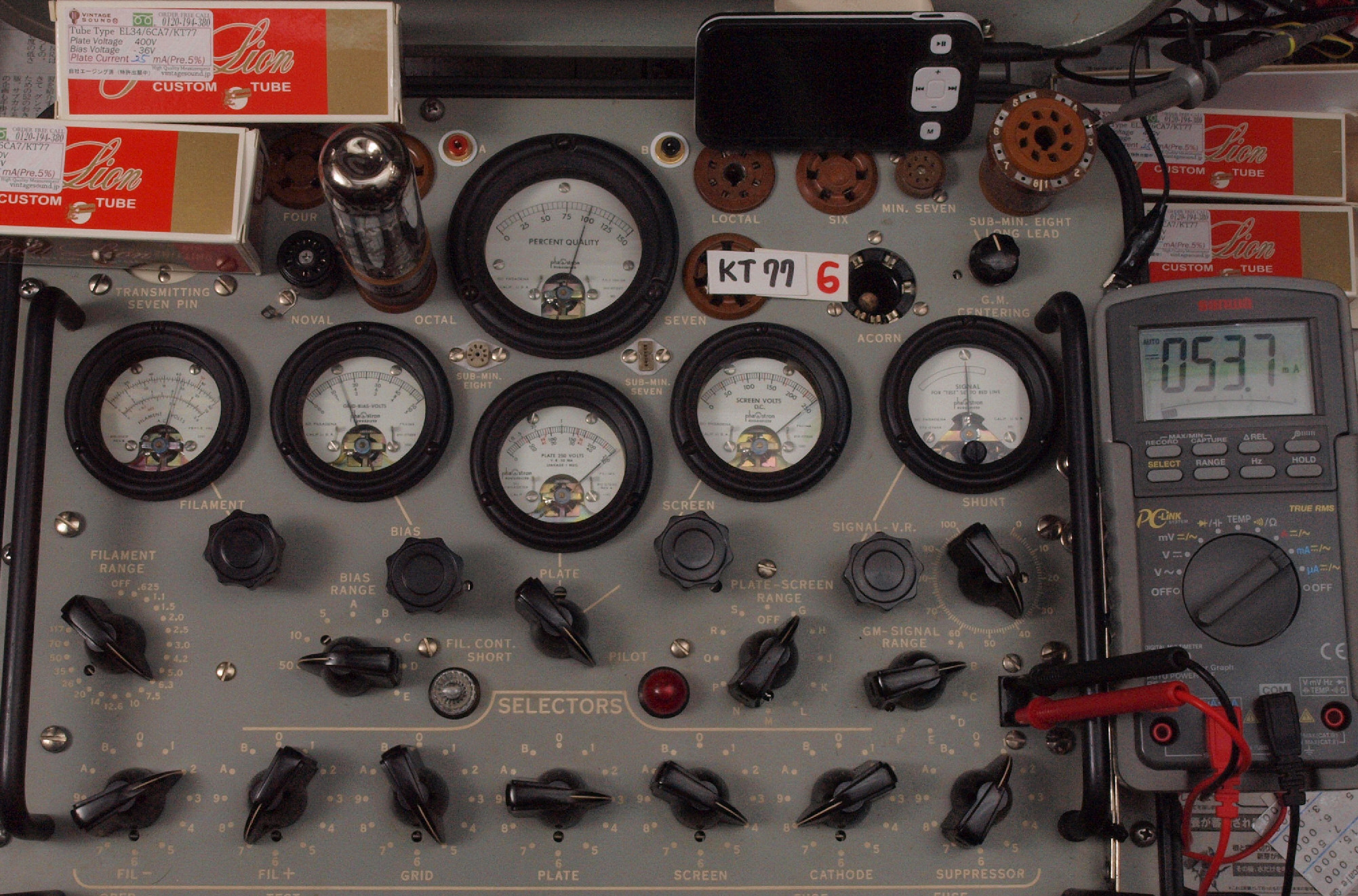

6本目 「KT−77」測定。 Gm=10000μmho、Ip=53.7mA。
7本目 「KT−77」測定。 Gm=10200μmho、Ip=57.6mA。
8本目 「KT−77」測定。 Gm=10500μmho、Ip=74.1mA。

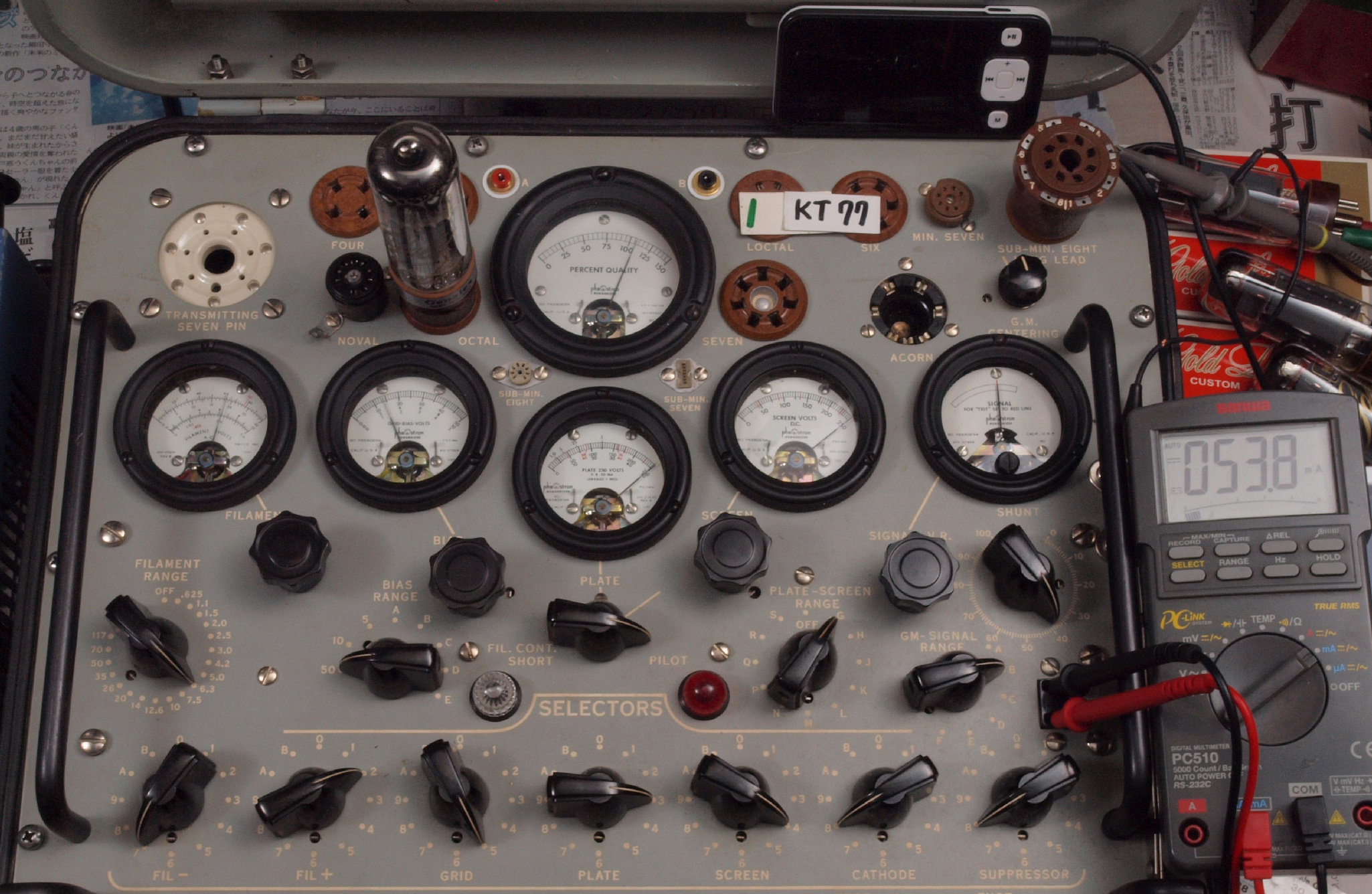

B5. 5本目 「KT−77」測定。 Gm=10000μmho、Ip=52.7mA。
B6. 6本目 「KT−77」測定。 Gm=10000μmho、Ip=53.7mA。
B7. 7本目 「KT−77」測定。 Gm=10200μmho、Ip=57.6mA。
B7. 8本目 「KT−77」測定。 Gm=10500μmho、Ip=74.1mA。

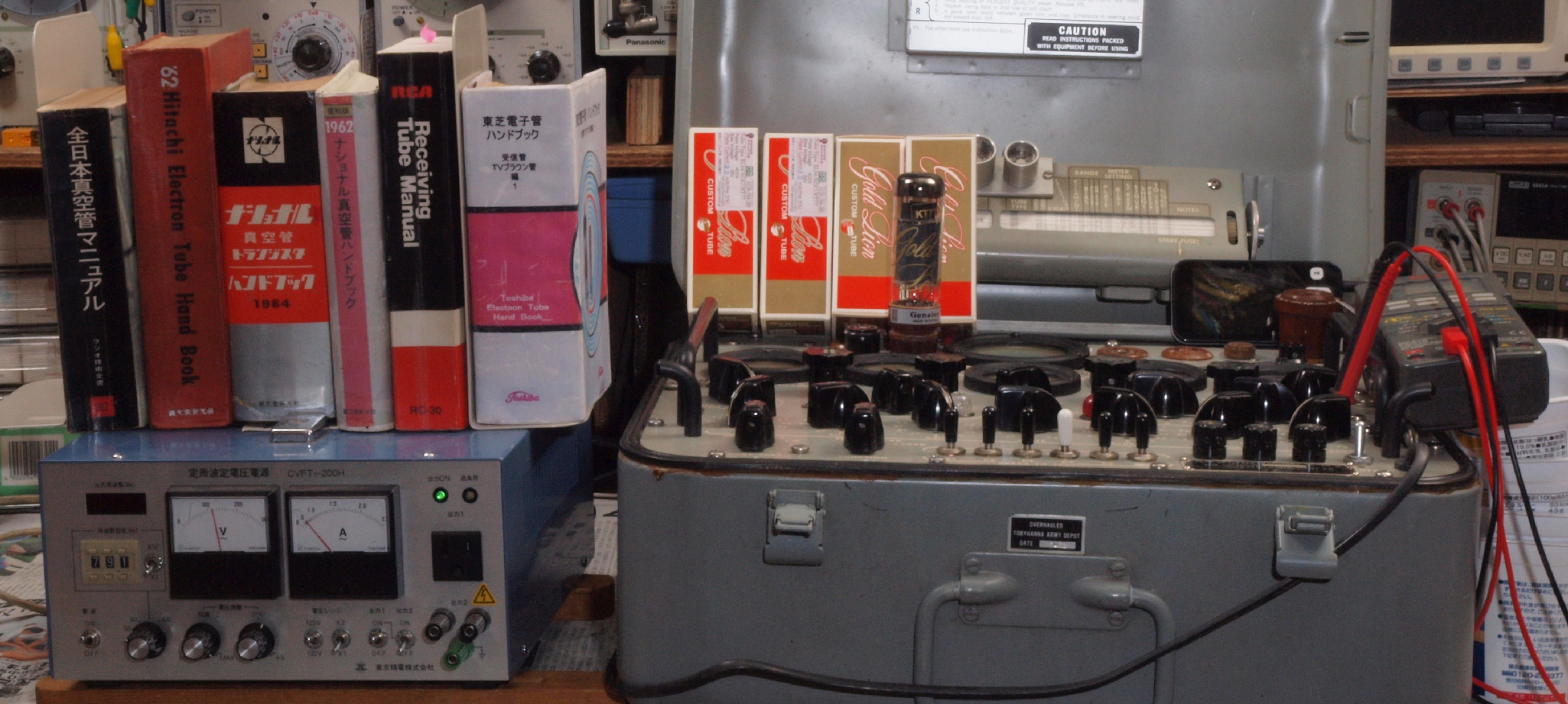

C1. プレート波形を観測しながら測定する。
測定電源は安定化(電源・周波数)電源を使用し、AC115V 60Hzで行う。
