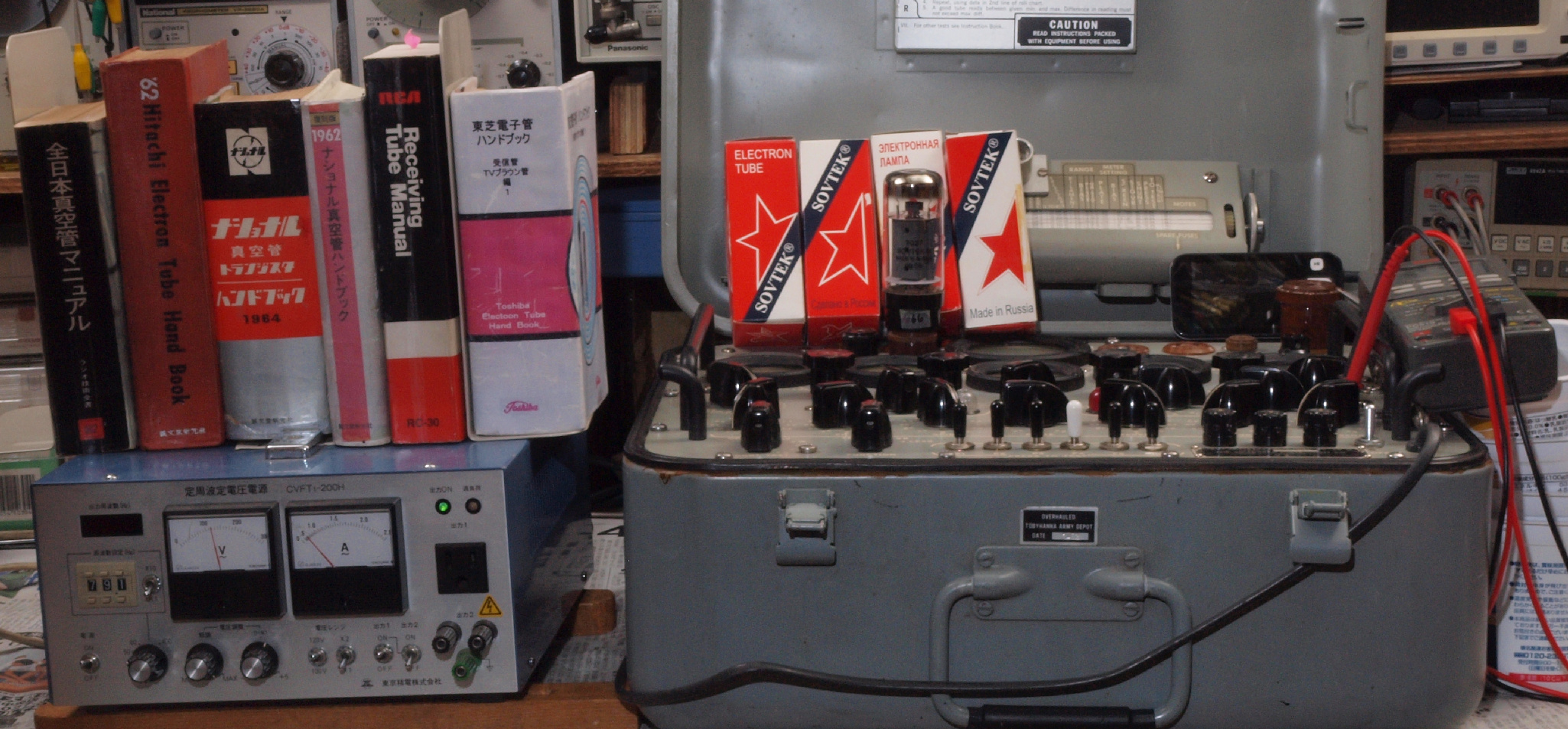

Vacuum Tube Tester Hickok TV-2B/Uで
7027 Gm、Ip測定
YAHOOオークションで購入、 SOVTEK 7027 16本。
  • 1本目 「7027」測定。 Gm=6750μmho、Ip=60.5mA。
    2本目 「7027」測定。 Gm=6700μmho、Ip=58.8mA。
    3本目 「7027」測定。 Gm=7250μmho、Ip=60.9mA。
    4本目 「7027」測定。 Gm=7500+μmho、Ip=71.3mA。
    5本目 「7027」測定。 Gm=7500μmho、Ip=59.6mA。
    6本目 「7027」測定。 Gm=7500μmho、Ip=62.1mA。
    7本目 「7027」測定。 Gm=7500μmho、Ip=68.3mA。
    8本目 「7027」測定。 Gm=7500+μmho、Ip=74.2mA。
    9本目 「7027」測定。 Gm=6750μmho、Ip=68.1mA。
    10本目 「7027」測定。 Gm=6800μmho、Ip=72.0mA。
    11本目 「7027」測定。 Gm=6800μmho、Ip=70.2mA。
    12本目 「7027」測定。 Gm=7000μmho、Ip=71.8mA。
    13本目 「7027」測定。 Gm=7000μmho、Ip=70.8mA。
    14本目 「7027」測定。 Gm=6800μmho、Ip=63.8mA。
    15本目 「7027」測定。 Gm=7250μmho、Ip=73.6mA。
    16本目 「7027」測定。 Gm=7000μmho、Ip=74.0mA。

A1. YAHOOオークションで購入、SOVTEK 7027 8本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の値。
    相互コンダクタンス=6000μmho「Ep=250V、Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

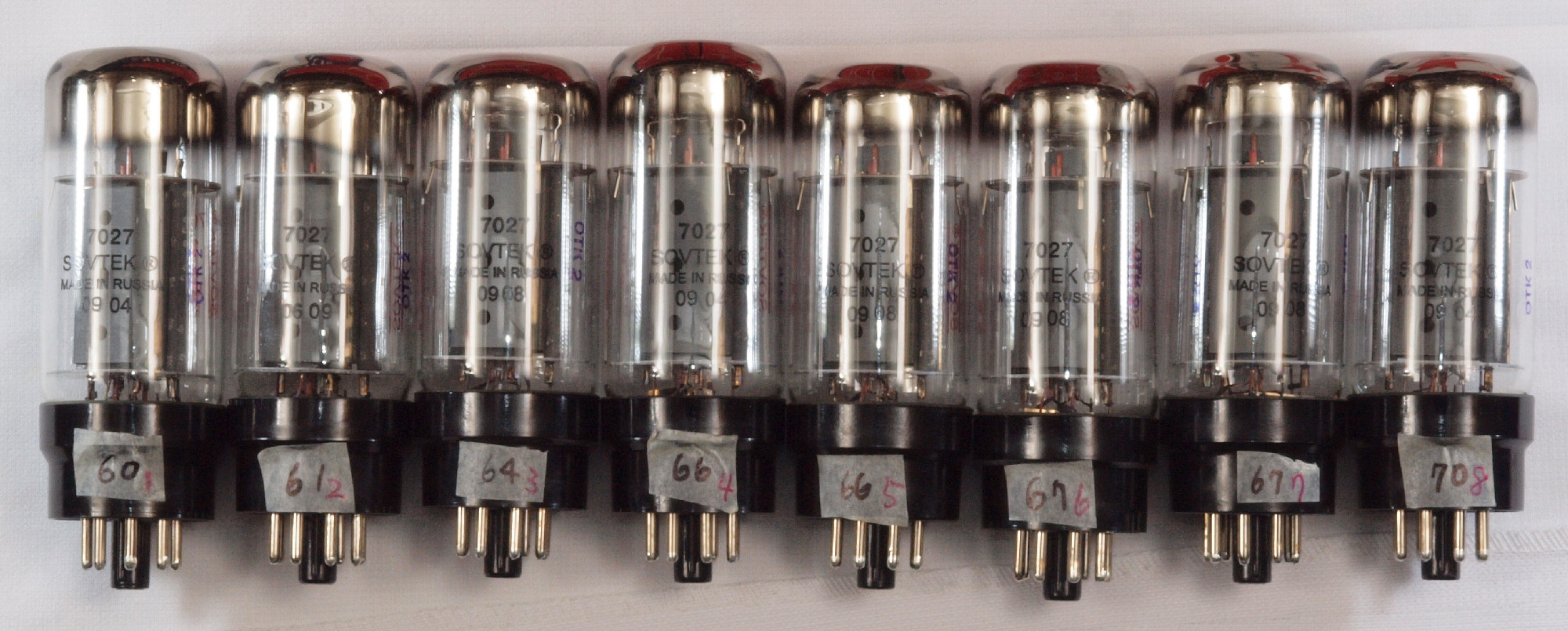

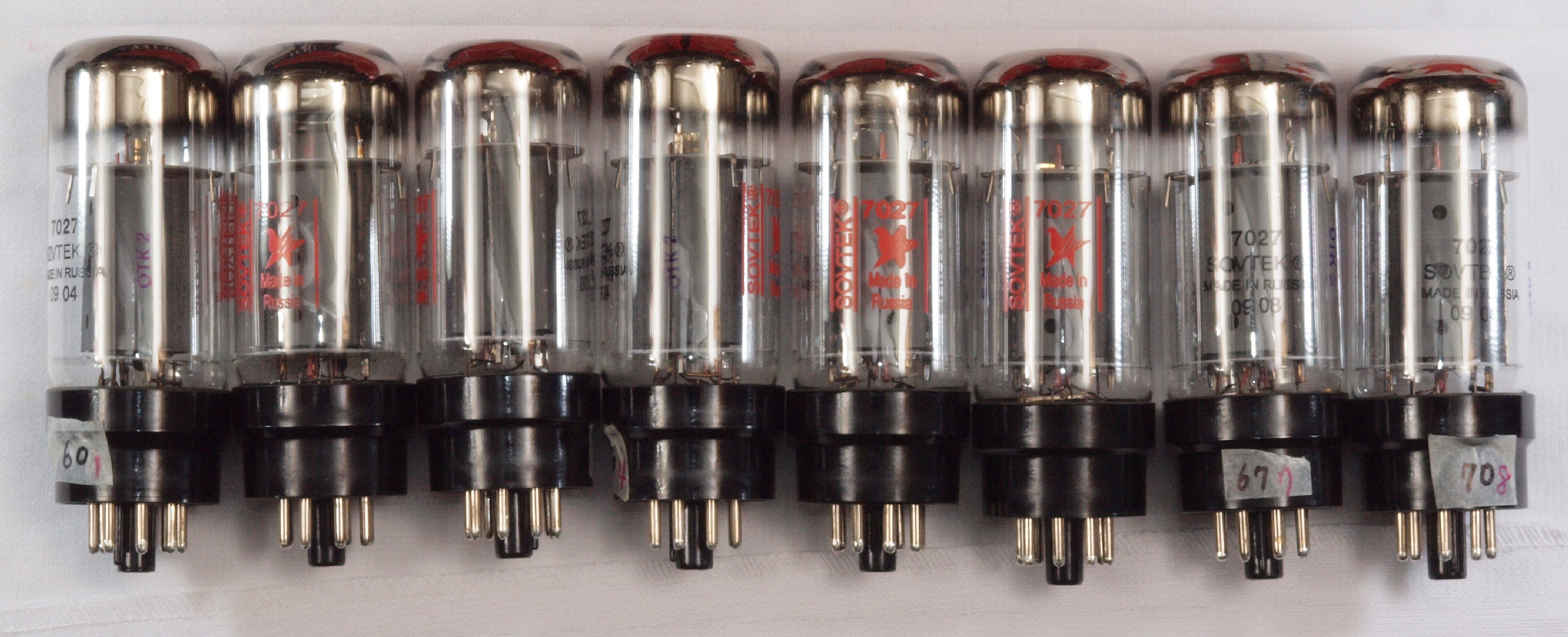

SOVTEK 7027 左から、
1本目 「7027」測定。 Gm=6750μmho、Ip=60.5mA。
2本目 「7027」測定。 Gm=6700μmho、Ip=58.8mA。
3本目 「7027」測定。 Gm=7250μmho、Ip=60.9mA。
4本目 「7027」測定。 Gm=7500+μmho、Ip=71.3mA。
5本目 「7027」測定。 Gm=7500μmho、Ip=59.6mA。
6本目 「7027」測定。 Gm=7500μmho、Ip=62.1mA。
7本目 「7027」測定。 Gm=7500μmho、Ip=68.3mA。
8本目 「7027」測定。 Gm=7500+μmho、Ip=74.2mA。

ソケットの黒い数字は、販売者のTV-7D/uでの測定値。
60=7500μmho、66=8250μmho、70=8750μmho。
TV-7D/uでの測定条件 「Ep=180V、Esg=150V、Eg1=−3.2V」なので、上記値とはは異なる。

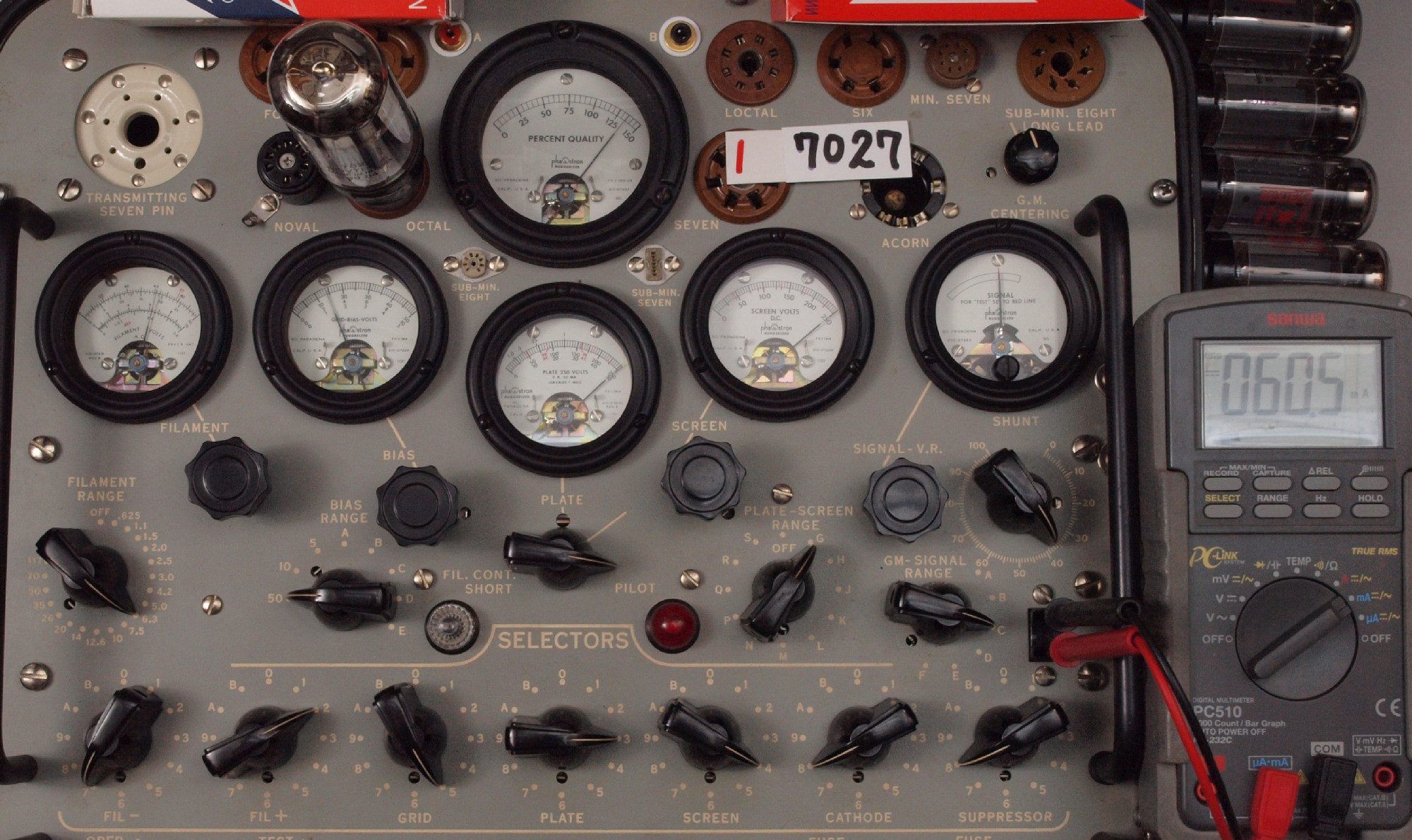

A11. 1本目 「7027」測定。 Gm=6750μmho、Ip=60.5mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

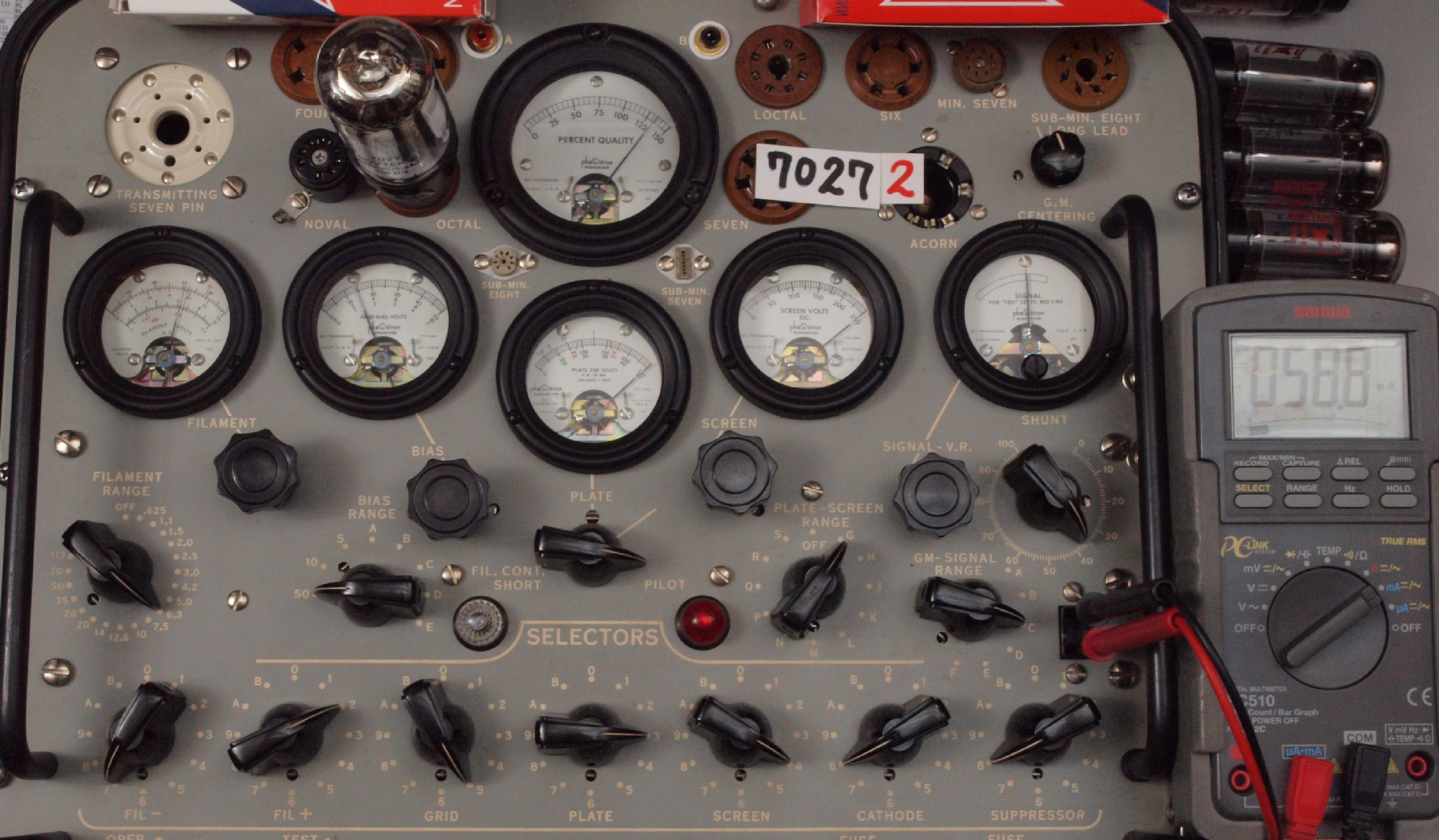

A12. 2本目 「7027」測定。 Gm=6700μmho、Ip=58.8mA。
A13. 3本目 「7027」測定。 Gm=7250μmho、Ip=60.9mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

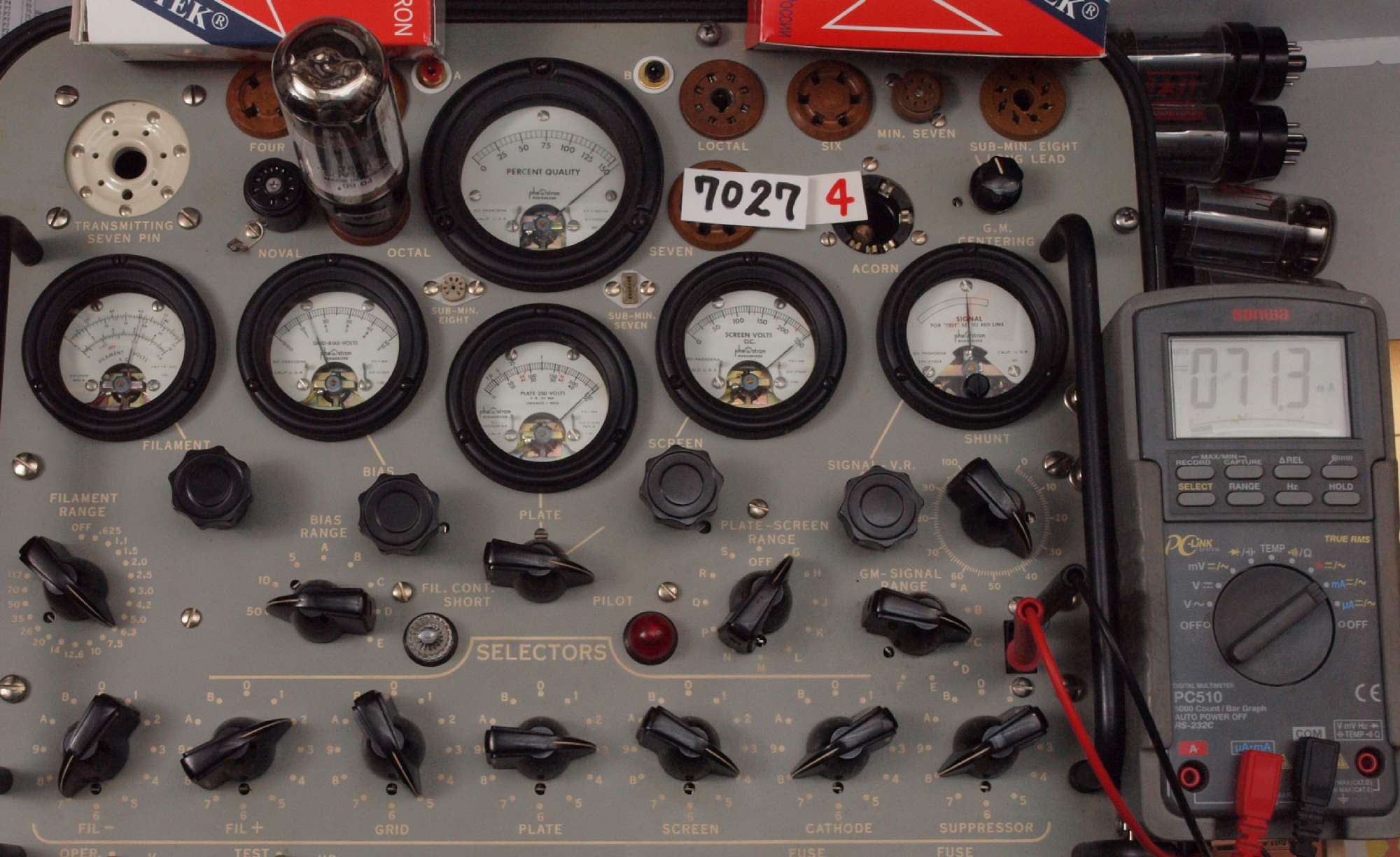

A14. 4本目 「7500」測定。 Gm=7500+μmho、Ip=71.3mA。

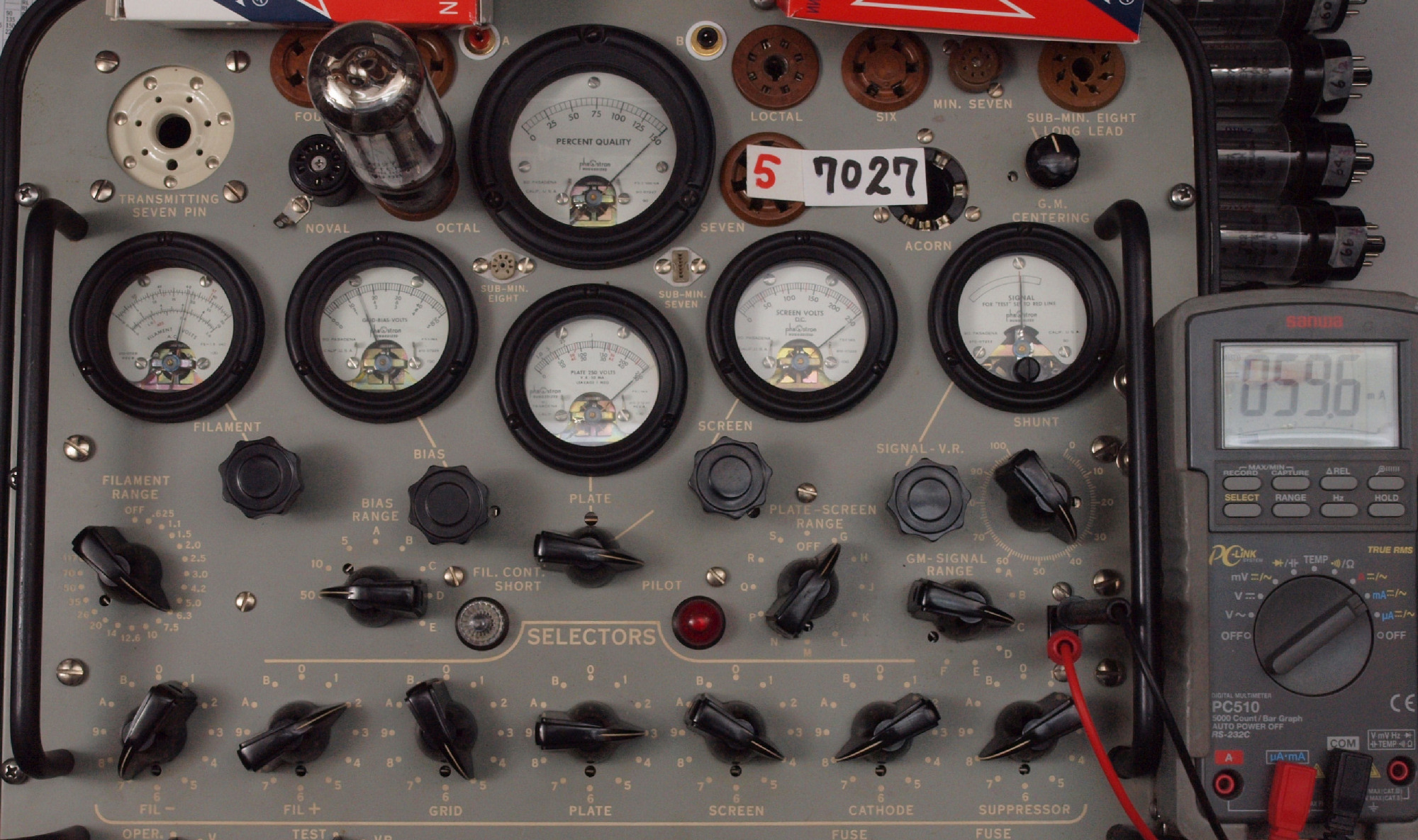

A15. 5本目 「7027」測定。 Gm=7500μmho、Ip=59.6mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

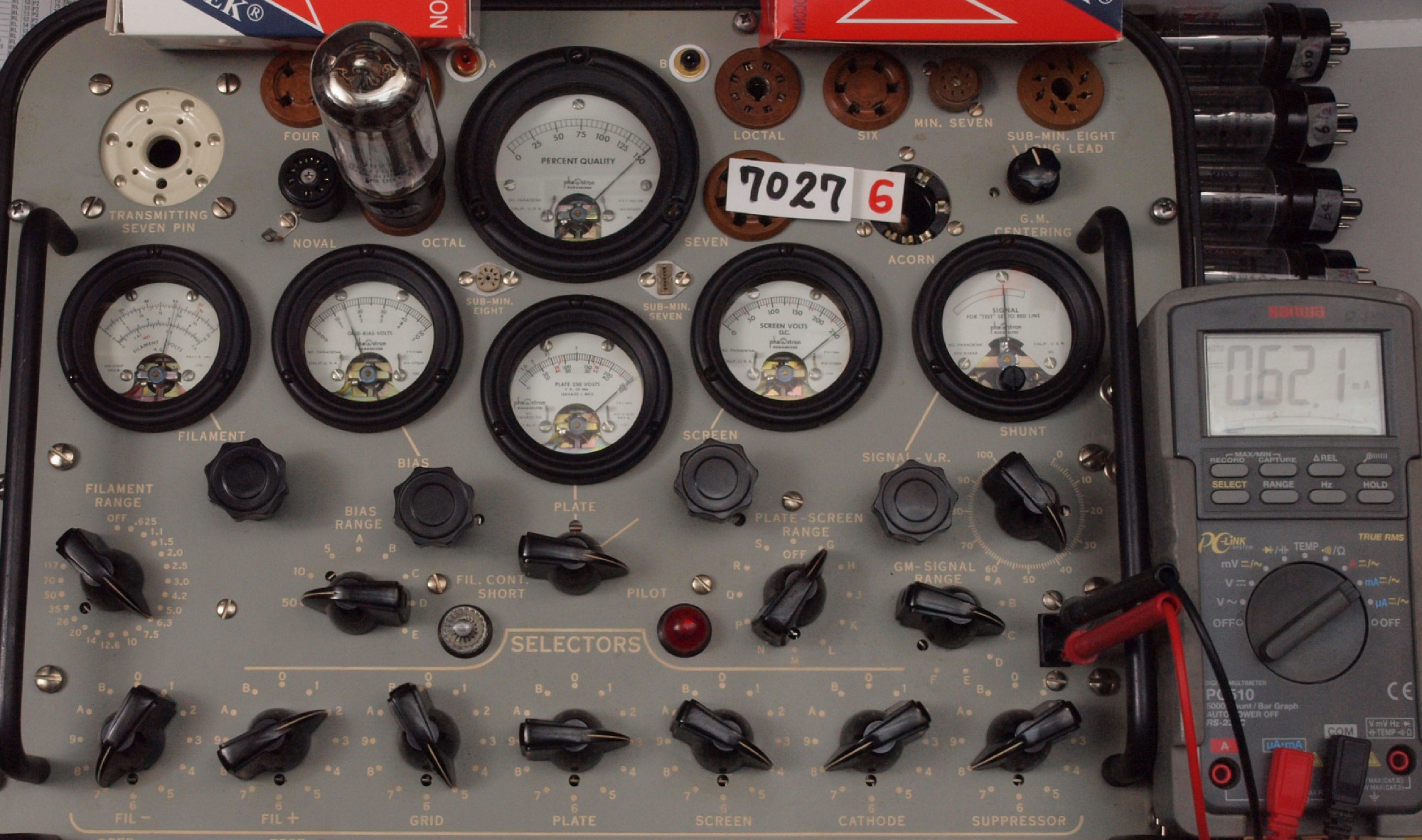

A16. 6本目 「7027」測定。 Gm=7500μmho、Ip=62.1mA。
A17. 7本目 「7027」測定。 Gm=7500μmho、Ip=68.3mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

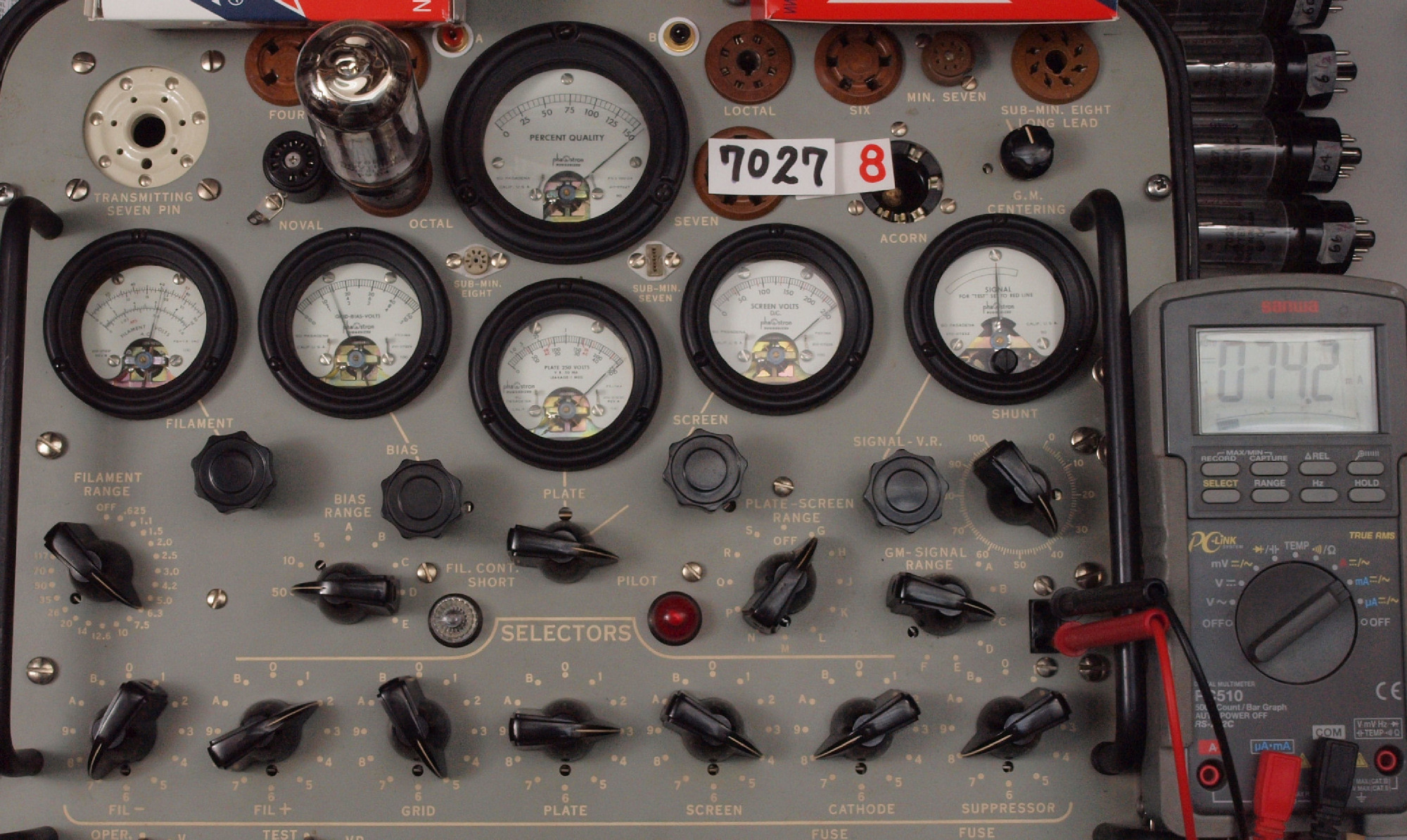

A18. 8本目 「7027」測定。 Gm=7500+μmho、Ip=74.2mA。
A2. YAHOOオークションで購入、SOVTEK 7027 8本本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の値。
    相互コンダクタンス=6000μmho「Ep=250V、Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

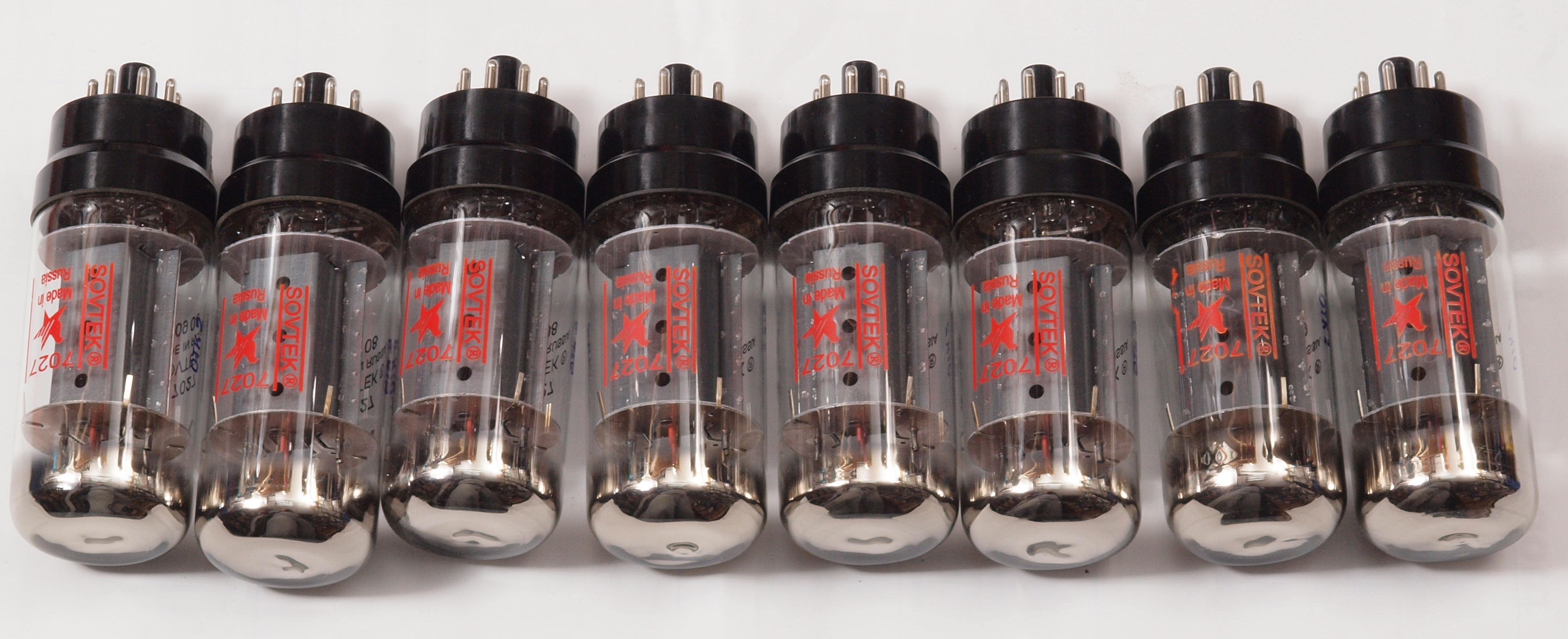

SOVTEK 7027 左から、
 9本目 「7027」測定。 Gm=6750μmho、Ip=68.1mA。
10本目 「7027」測定。 Gm=6800μmho、Ip=72.0mA。
11本目 「7027」測定。 Gm=6800μmho、Ip=70.2mA。
12本目 「7027」測定。 Gm=7000μmho、Ip=71.8mA。
13本目 「7027」測定。 Gm=7000μmho、Ip=70.8mA。
14本目 「7027」測定。 Gm=6800μmho、Ip=63.8mA。
15本目 「7027」測定。 Gm=7250μmho、Ip=73.6mA。
16本目 「7027」測定。 Gm=7000μmho、Ip=74.0mA。

ソケットの黒い数字は、販売者のTV-7D/uでの測定値。
60=7500μmho、66=8250μmho、70=8750μmho、75=8812μmho。
TV-7D/uでの測定条件 「Ep=180V、Esg=150V、Eg1=−3.2V」なので、上記値とはは異なる。
画像をクリックすると、大きく(横幅2050ドット)表示されます。
A21. 9本目 「7027」測定。 Gm=6750μmho、Ip=68.1mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

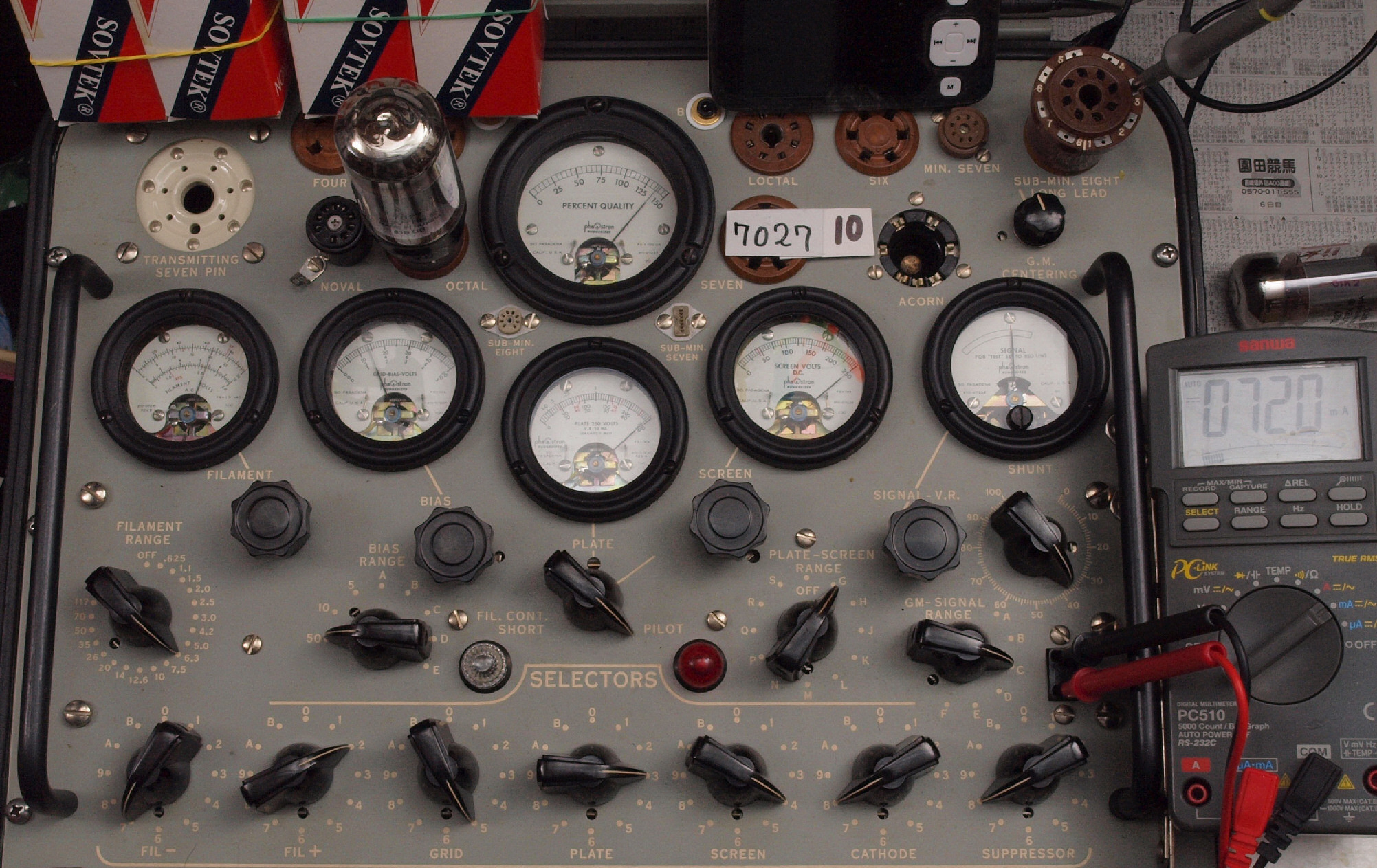

A22. 10本目 「7027」測定。 Gm=6800μmho、Ip=72.0mA。RangeSW=C、FullScale=7500μmho。
A23. 11本目 「7027」測定。 Gm=6800μmho、Ip=70.2mA。RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
A24. 12本目 「7027」測定。 Gm=7000μmho、Ip=71.8mA。RangeSW=C、FullScale=7500μmho。

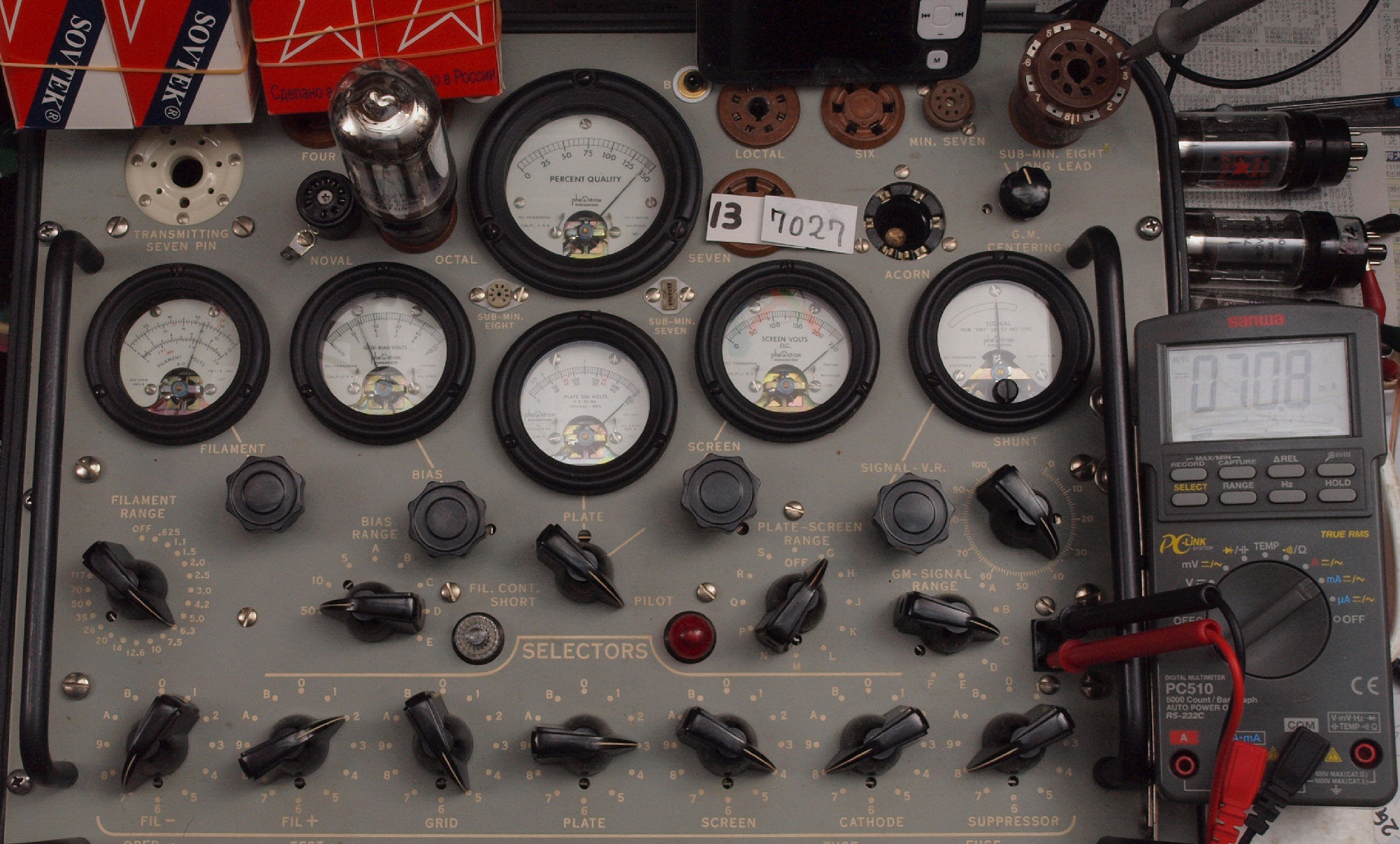

A25. 13本目 「7027」測定。 Gm=7000μmho、Ip=70.8mA。RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

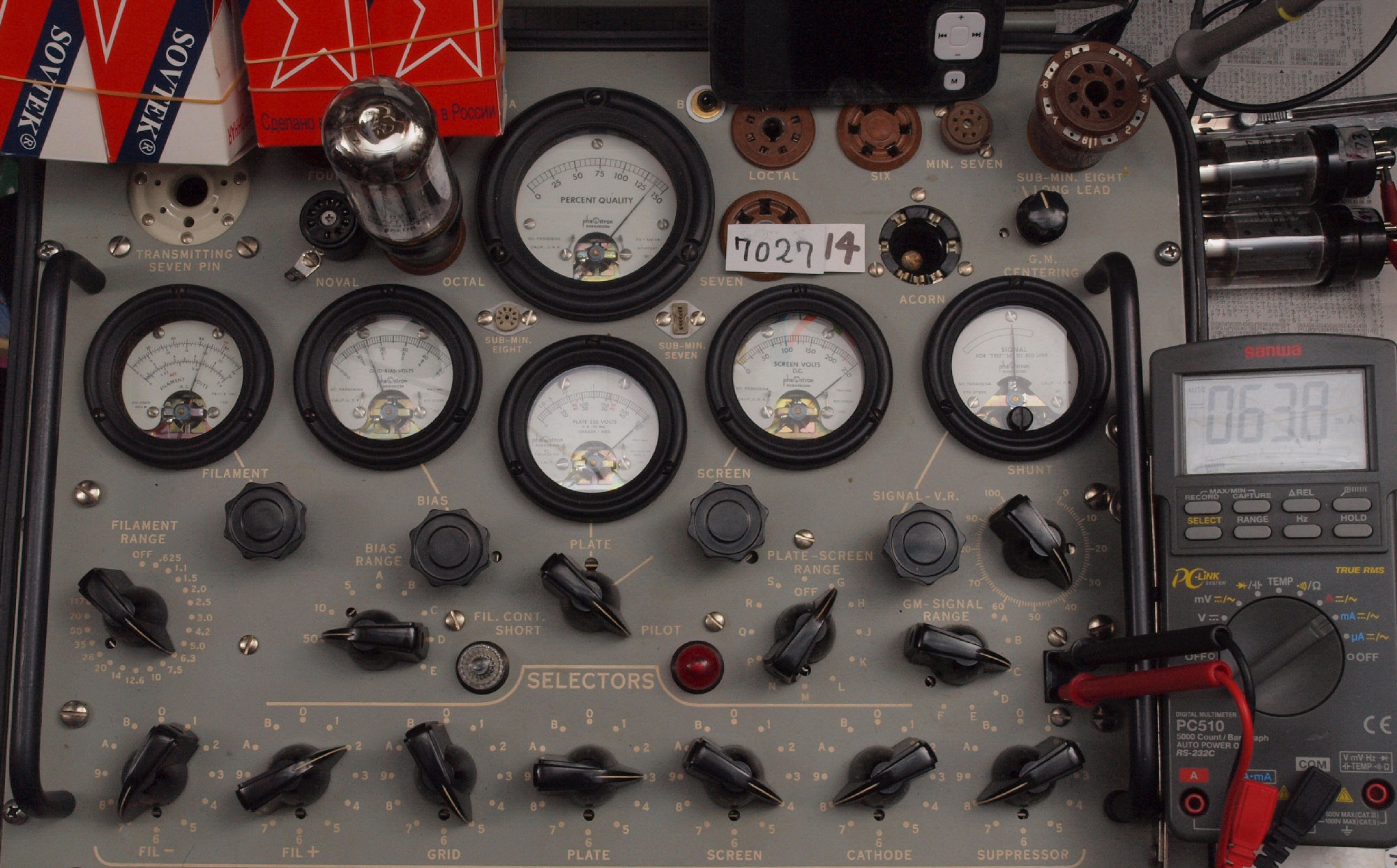

A26. 14本目 「7027」測定。 Gm=6800μmho、Ip=63.8mA。RangeSW=C、FullScale=7500μmho。

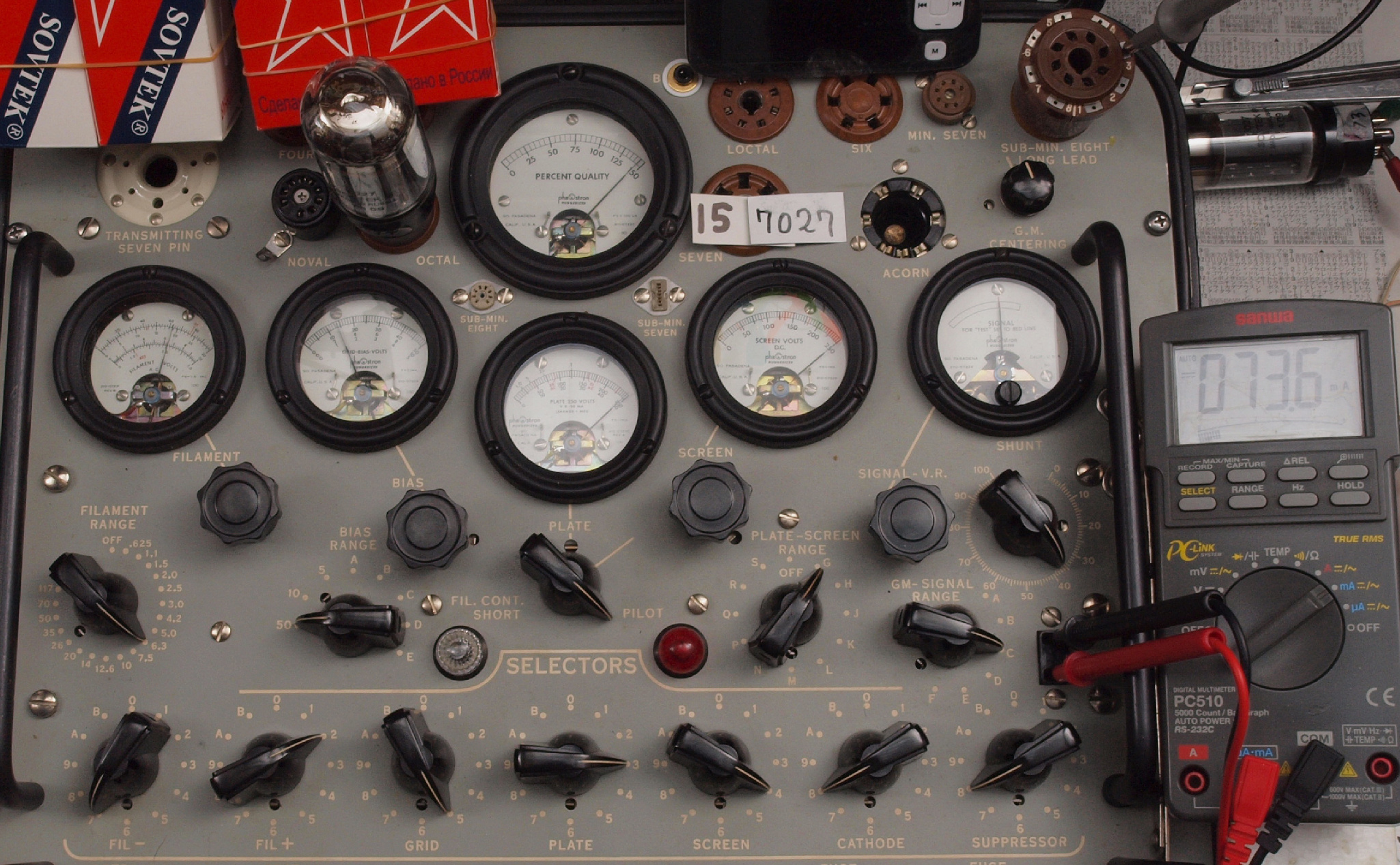

A27. 15本目 「7027」測定。 Gm=7250μmho、Ip=73.6mA。RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

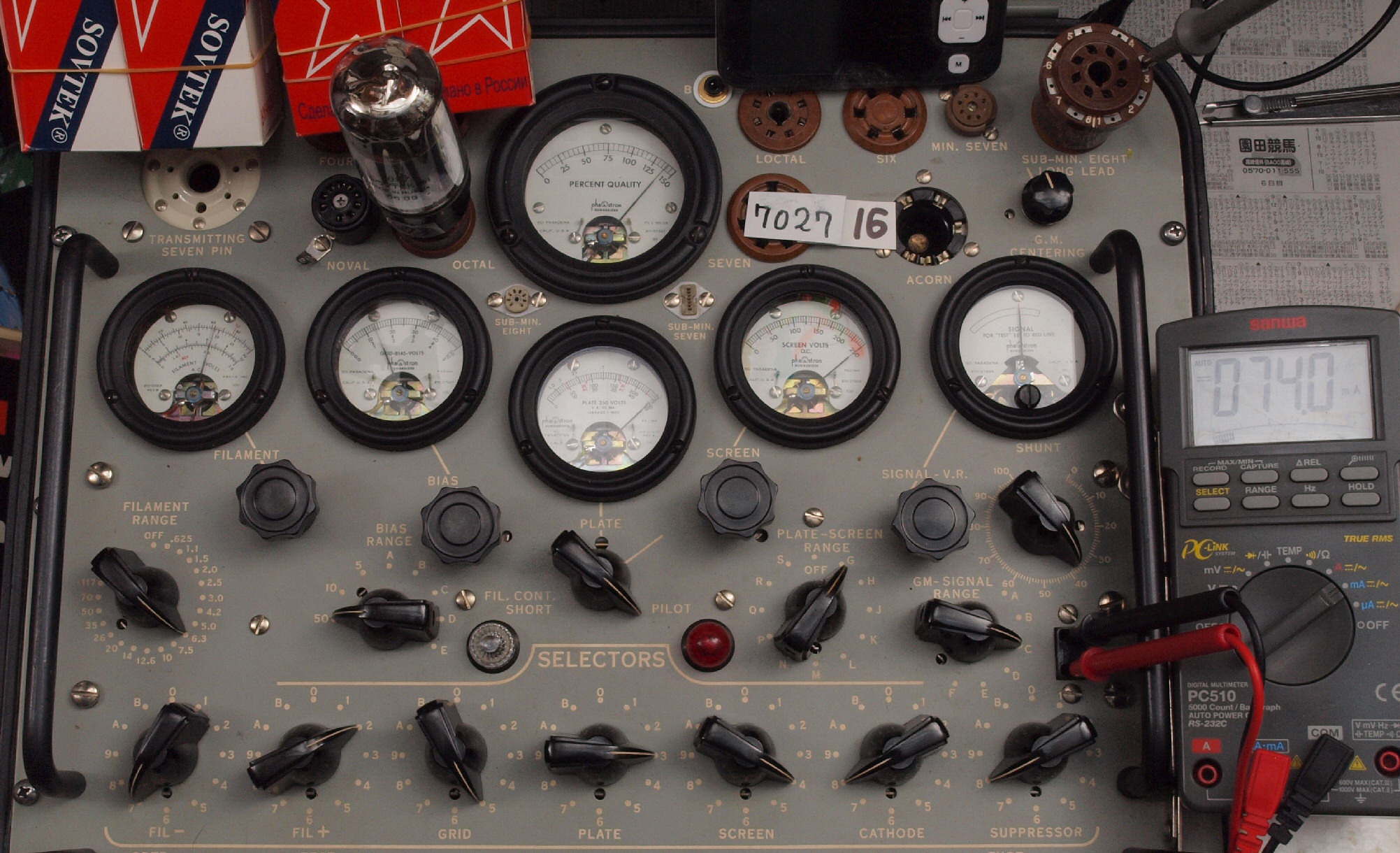

A28. 16本目 「7027」測定。 Gm=7000μmho、Ip=74.0mA。RangeSW=C、FullScale=7500μmho。

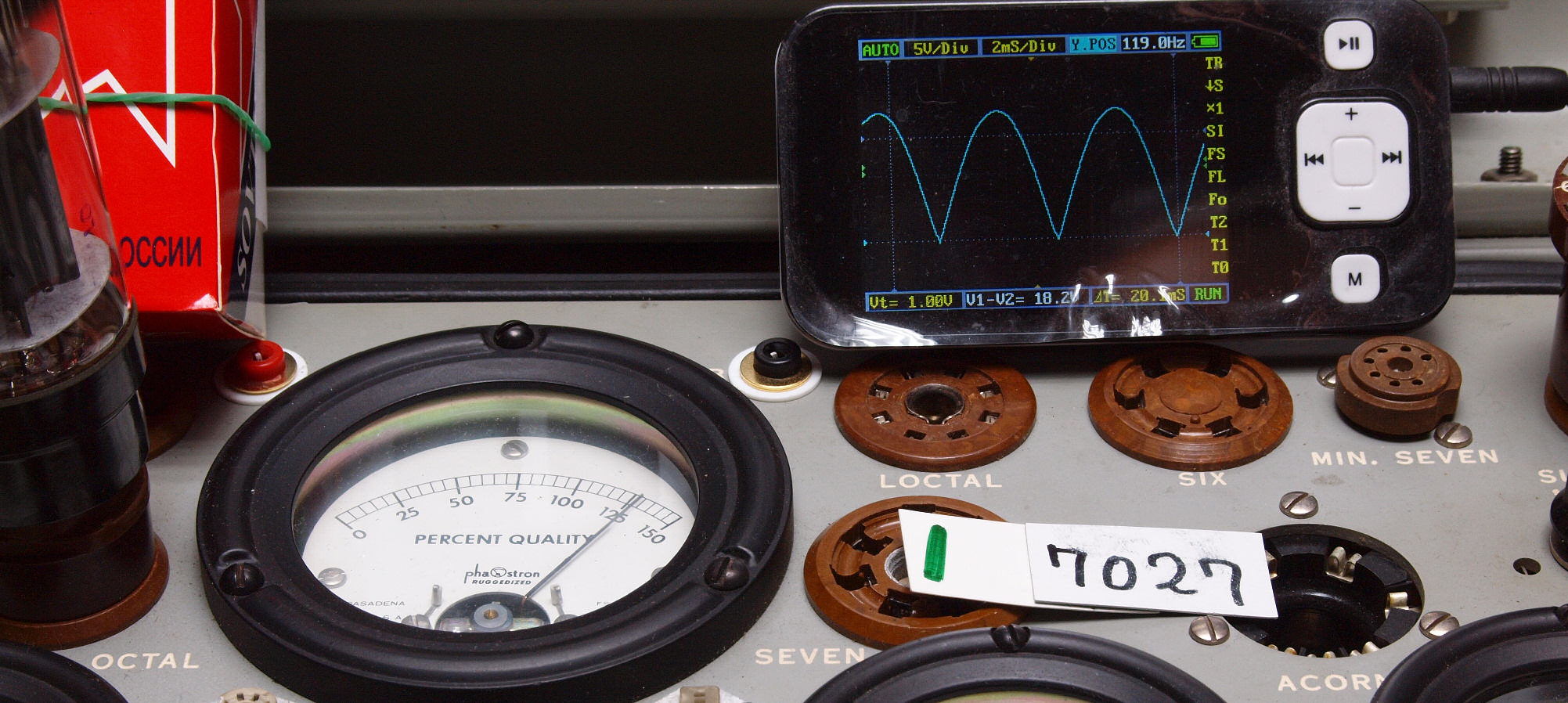

A29. プレート波形を観測しながら測定する。
測定に挿入する前に、十分ヒーターを暖めて置く。
測定電源は安定化(電源・周波数)電源を使用し、AC115V 60Hzで行う。

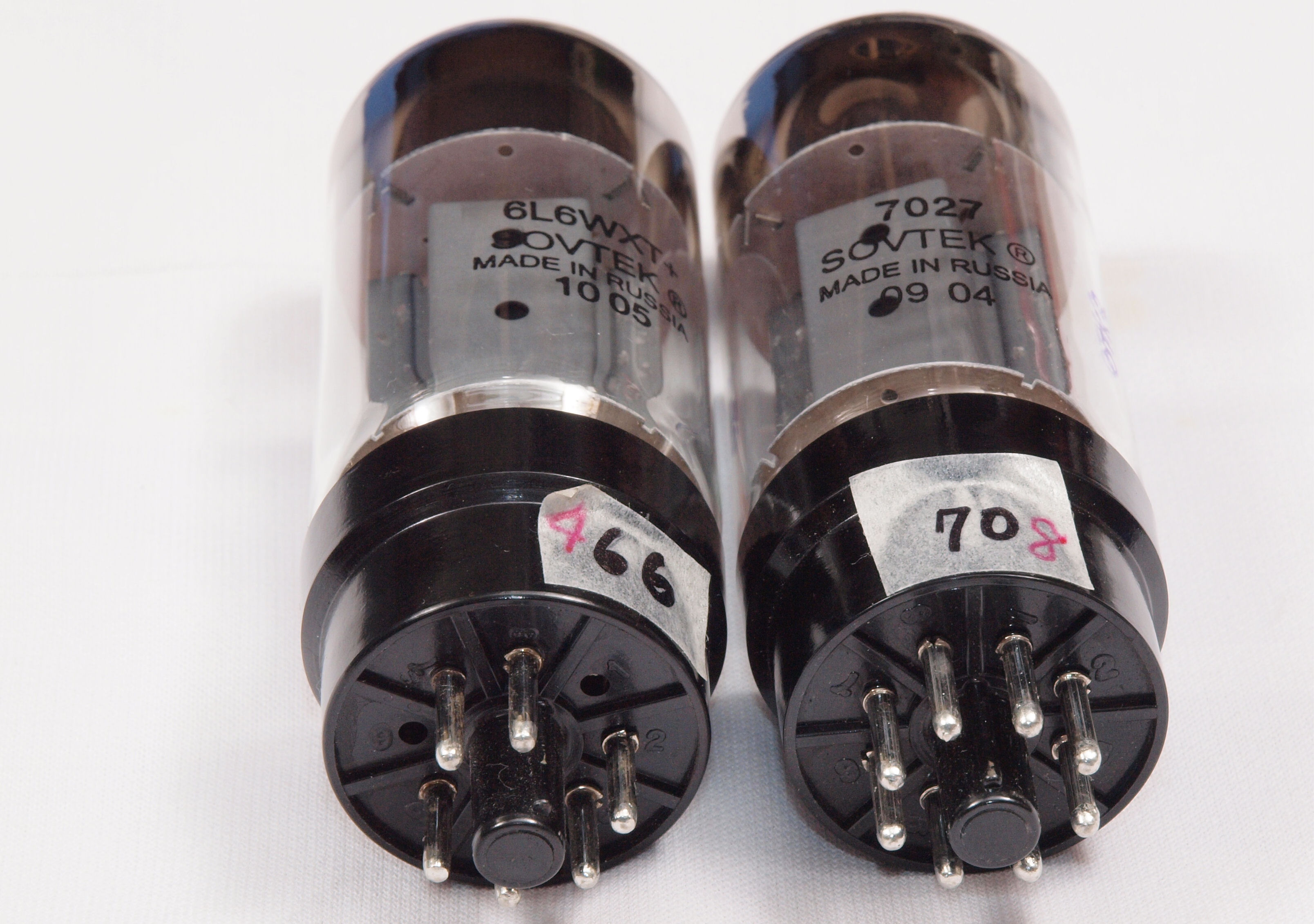

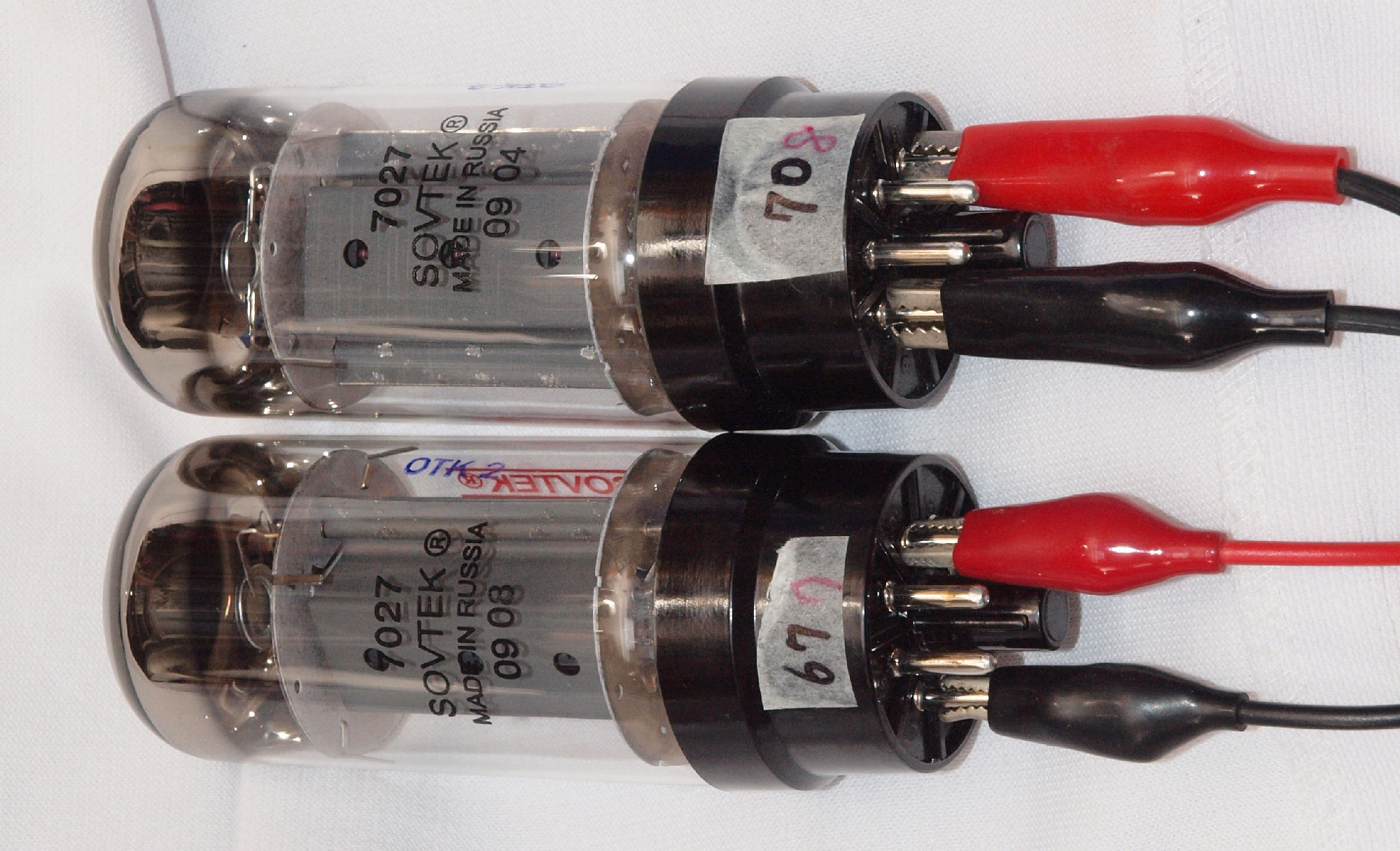

「6L6WXT」と「7027」比較。 6L6WXTの空き足は、7027では使用されているので、差し替えには注意!
