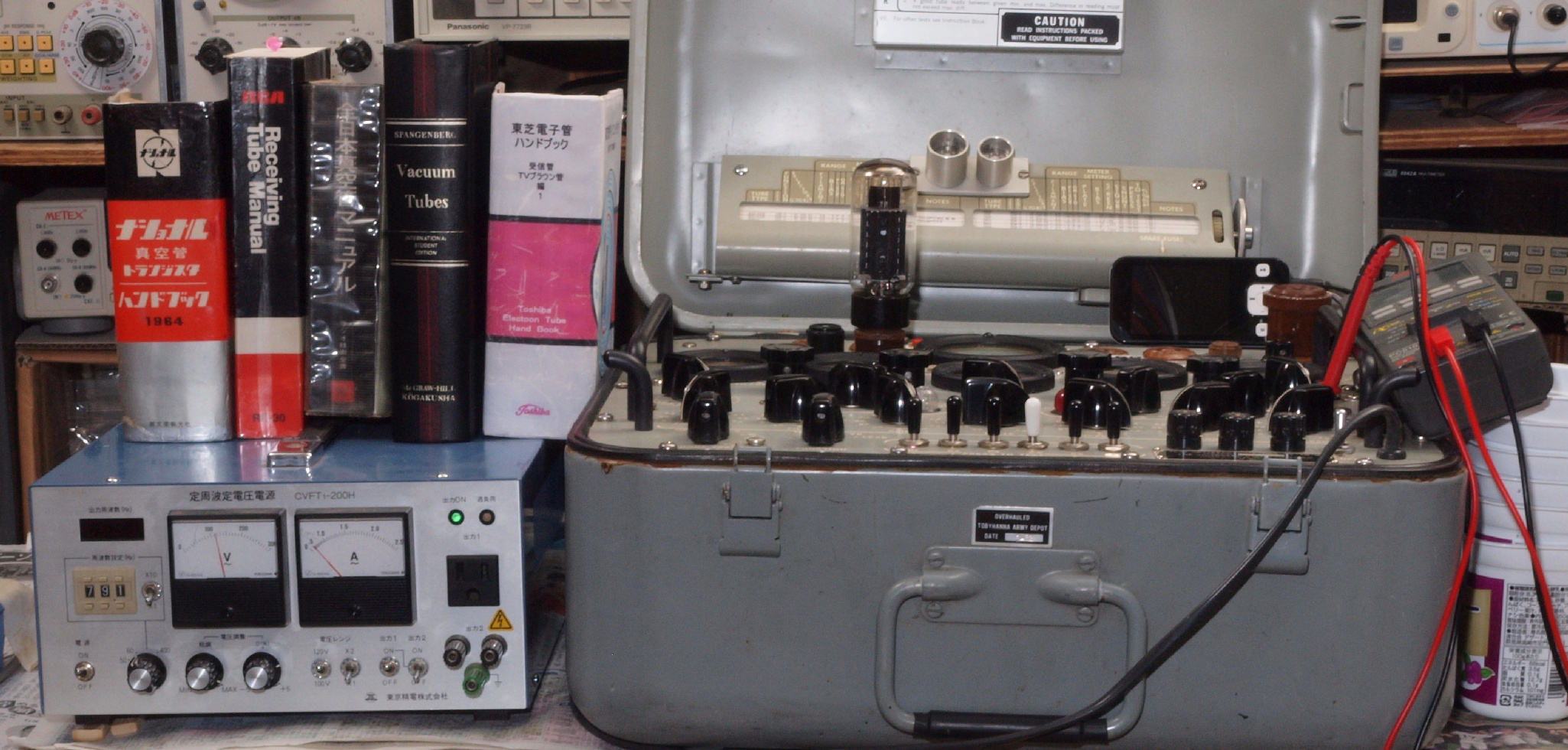

Hickok TV-2B/Uで Toshiba 6G-B8 Gm & Ip測定
A.YAHOOオークションで購入した 6G-B8 12本の「Gm & Ip」測定。
  • 1本目 6G-B8 測定。 Gm=17000μmho、Ip=121.1mA。
    2本目 6G-B8 測定。 Gm=17000μmho、Ip=113.8mA。
    3本目 6G-B8 測定。 Gm=21000μmho、Ip=134.2mA。
    4本目 6G-B8 測定。 Gm=19000μmho、Ip=127.9mA。
  • 5本目 6G-B8 測定。 Gm=19000μmho、Ip=125.4mA。
    6本目 6G-B8 測定。 Gm=17200μmho、Ip=127.1mA。
    7本目 6G-B8 測定。 Gm=18000μmho、Ip=134.7mA。
    8本目 6G-B8 測定。 Gm=18000μmho、Ip=135.2mA。
  • 9本目  6G-B8 測定。 Gm=16600μmho、Ip=126.1mA。
    10本目 6G-B8 測定。 Gm=16000μmho、Ip=114.2mA。
    11本目 6G-B8 測定。 Gm=17200μmho、Ip=127.4mA。
    12本目 6G-B8 測定。 Gm=17000μmho、Ip=131.1mA。
B.YAHOOオークションで購入した 6G-B8 8本の「Gm & Ip」測定。

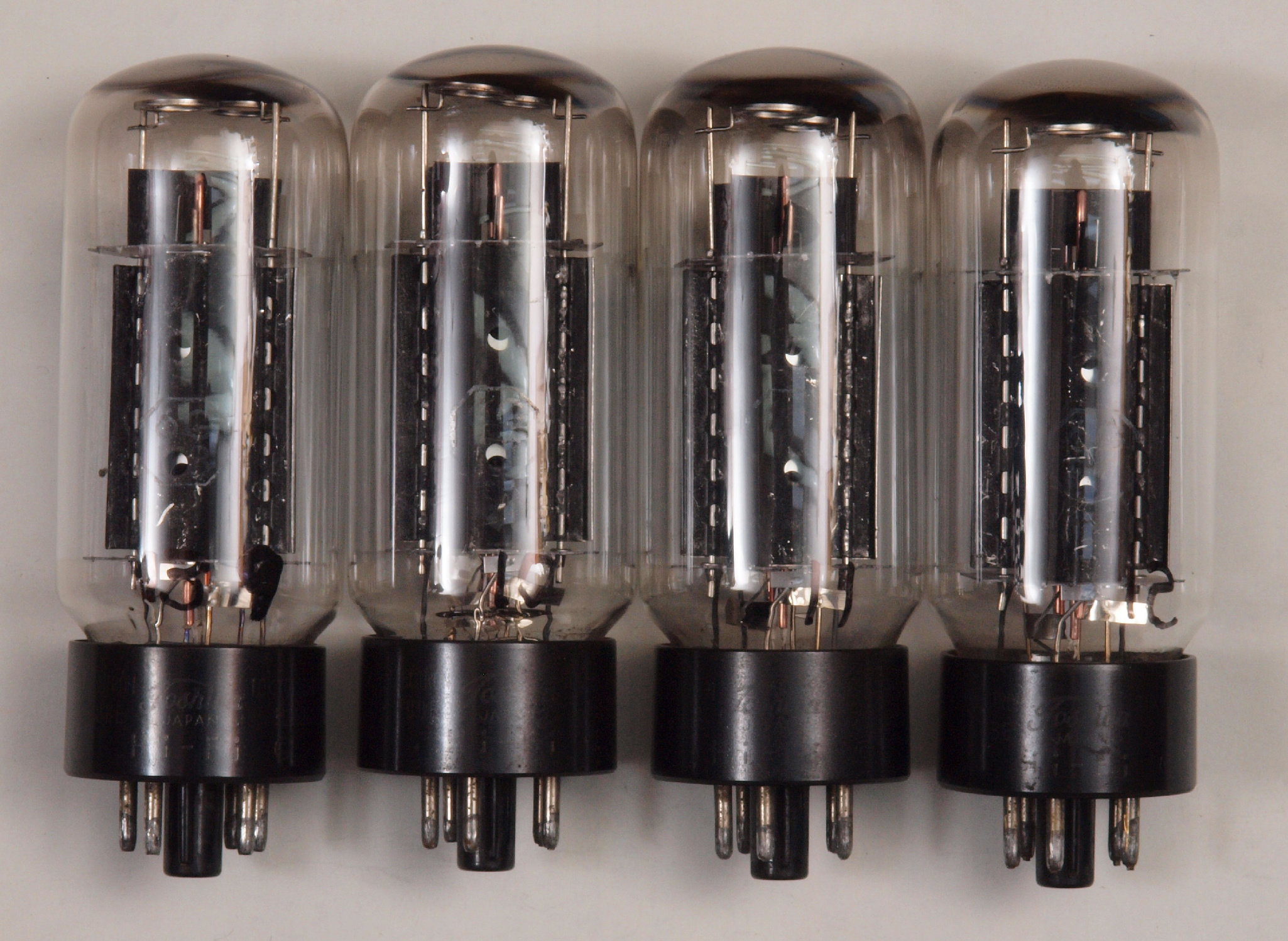

左から、
 1本目 6G-B8 測定。 Gm=17000μmho、Ip=121.1mA。
 2本目 6G-B8 測定。 Gm=17000μmho、Ip=113.8mA。
 3本目 6G-B8 測定。 Gm=21000μmho、Ip=134.2mA。
 4本目 6G-B8 測定。 Gm=19000μmho、Ip=127.9mA。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

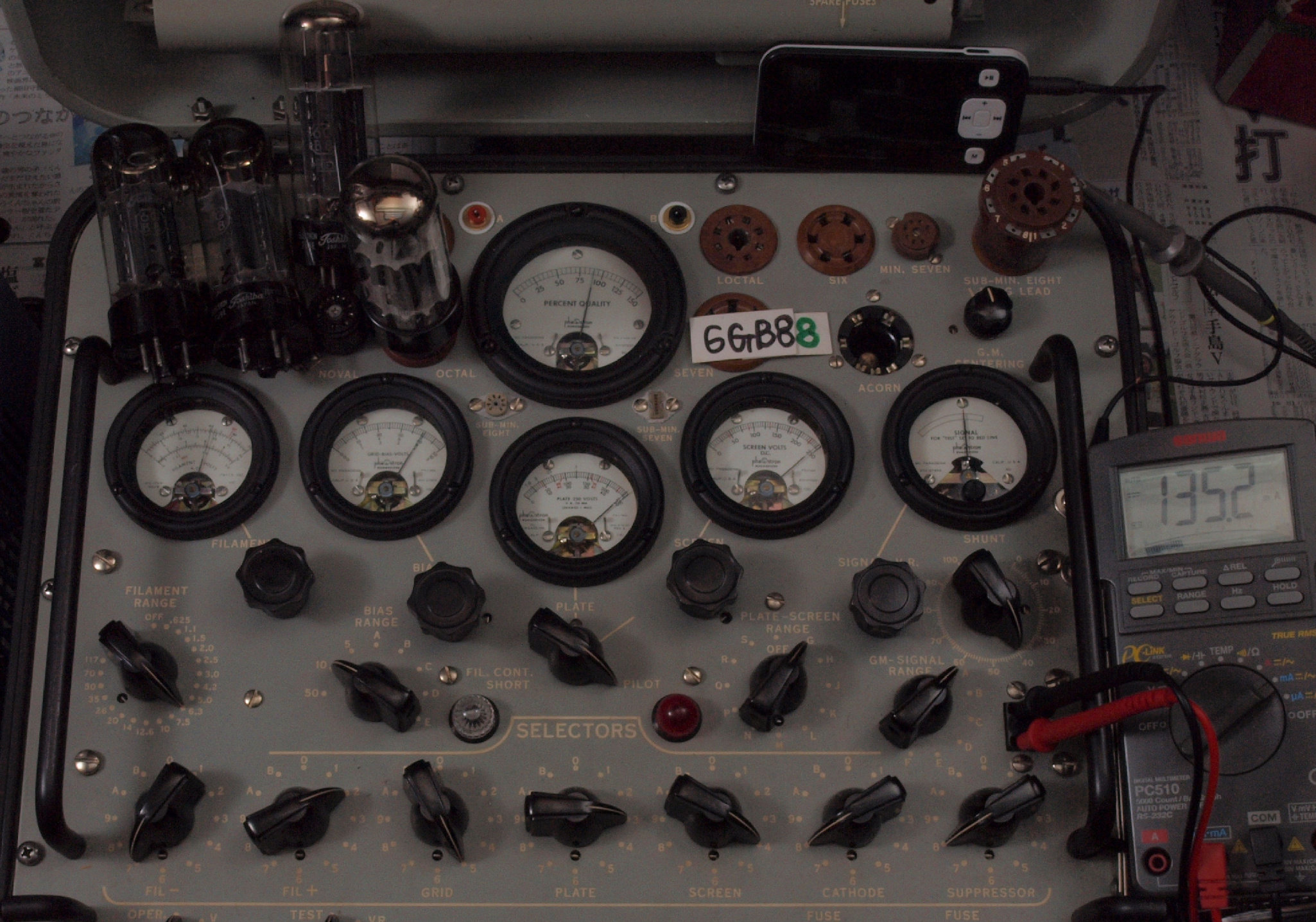

A1. 1本目 6G-B8 測定。 Gm=17000μmho、Ip=121.1mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
A2. 2本目 6G-B8 測定。 Gm=17000μmho、Ip=113.8mA。
A3. 3本目 6G-B8 測定。 Gm=21000μmho、Ip=134.2mA。
A4. 4本目 6G-B8 測定。 Gm=19000μmho、Ip=127.9mA。

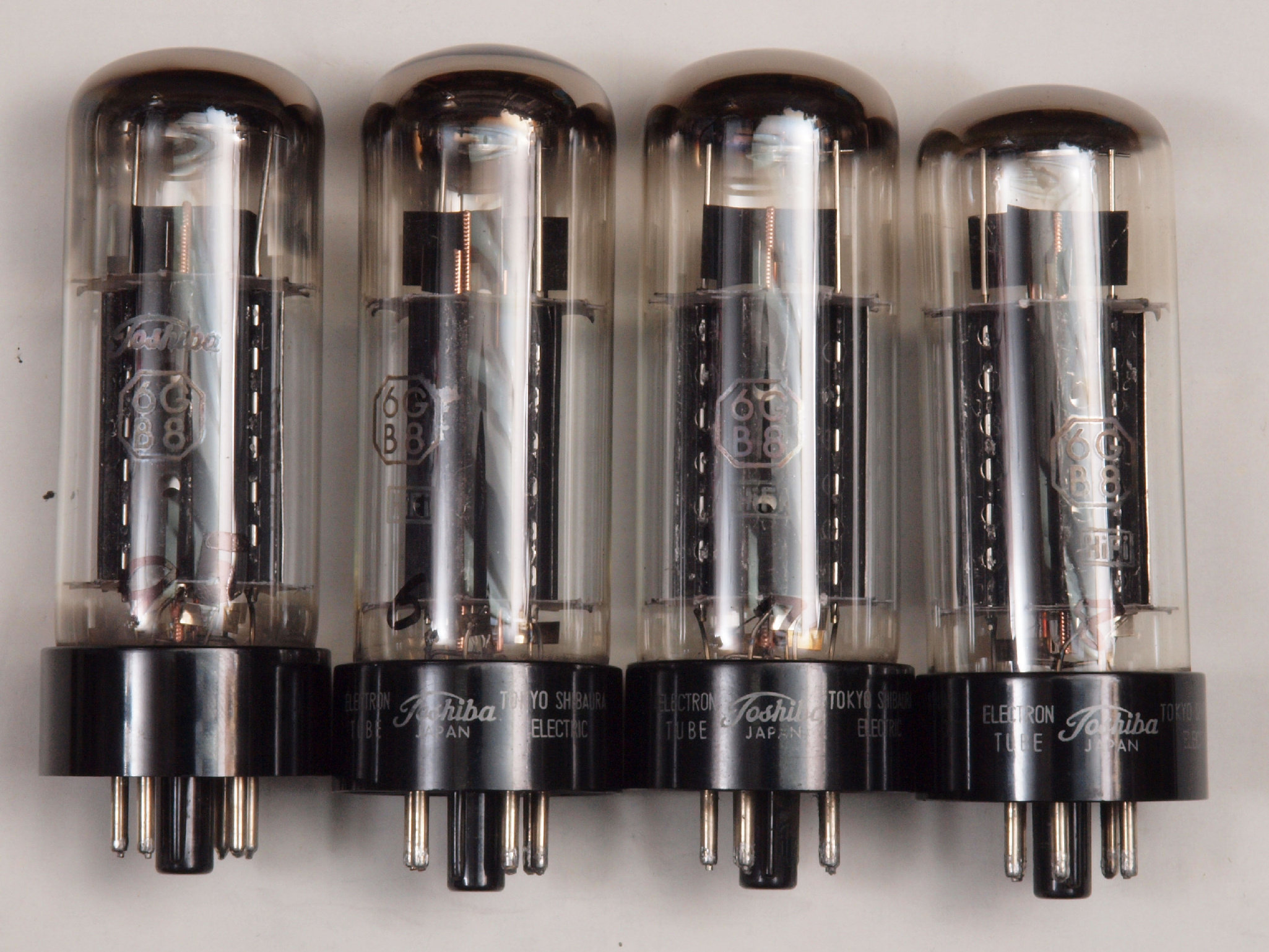

左から、
 5本目 6G-B8 測定。 Gm=19000μmho、Ip=125.4mA。
 6本目 6G-B8 測定。 Gm=17200μmho、Ip=127.1mA。
 7本目 6G-B8 測定。 Gm=18000μmho、Ip=134.7mA。
 8本目 6G-B8 測定。 Gm=18000μmho、Ip=135.2mA。
画像をクリックすると、大きく(横幅2050ドット)表示されます。
A5. 5本目 6G-B8 測定。 Gm=19000μmho、Ip=125.4mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
A6. 6本目 6G-B8 測定。 Gm=17200μmho、Ip=127.1mA。
A7. 7本目 6G-B8 測定。 Gm=18000μmho、Ip=134.7mA。
A8. 8本目 6G-B8 測定。 Gm=18000μmho、Ip=135.2mA。
左から、
 9本目  6G-B8 測定。 Gm=16600μmho、Ip=126.1mA。
 10本目 6G-B8 測定。 Gm=16000μmho、Ip=114.2mA。
 11本目 6G-B8 測定。 Gm=17200μmho、Ip=127.4mA。
 12本目 6G-B8 測定。 Gm=17000μmho、Ip=131.1mA。
画像をクリックすると、大きく(横幅2050ドット)表示されます。
A9. 9本目 6G-B8 測定。 Gm=16600μmho、Ip=126.1mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
A10. 10本目 6G-B8 測定。 Gm=16000μmho、Ip=114.2mA。
A11. 11本目 6G-B8 測定。 Gm=17200μmho、Ip=127.4mA。
A12. 12本目 6G-B8 測定。 Gm=17000μmho、Ip=131.1mA。
電源は交流安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

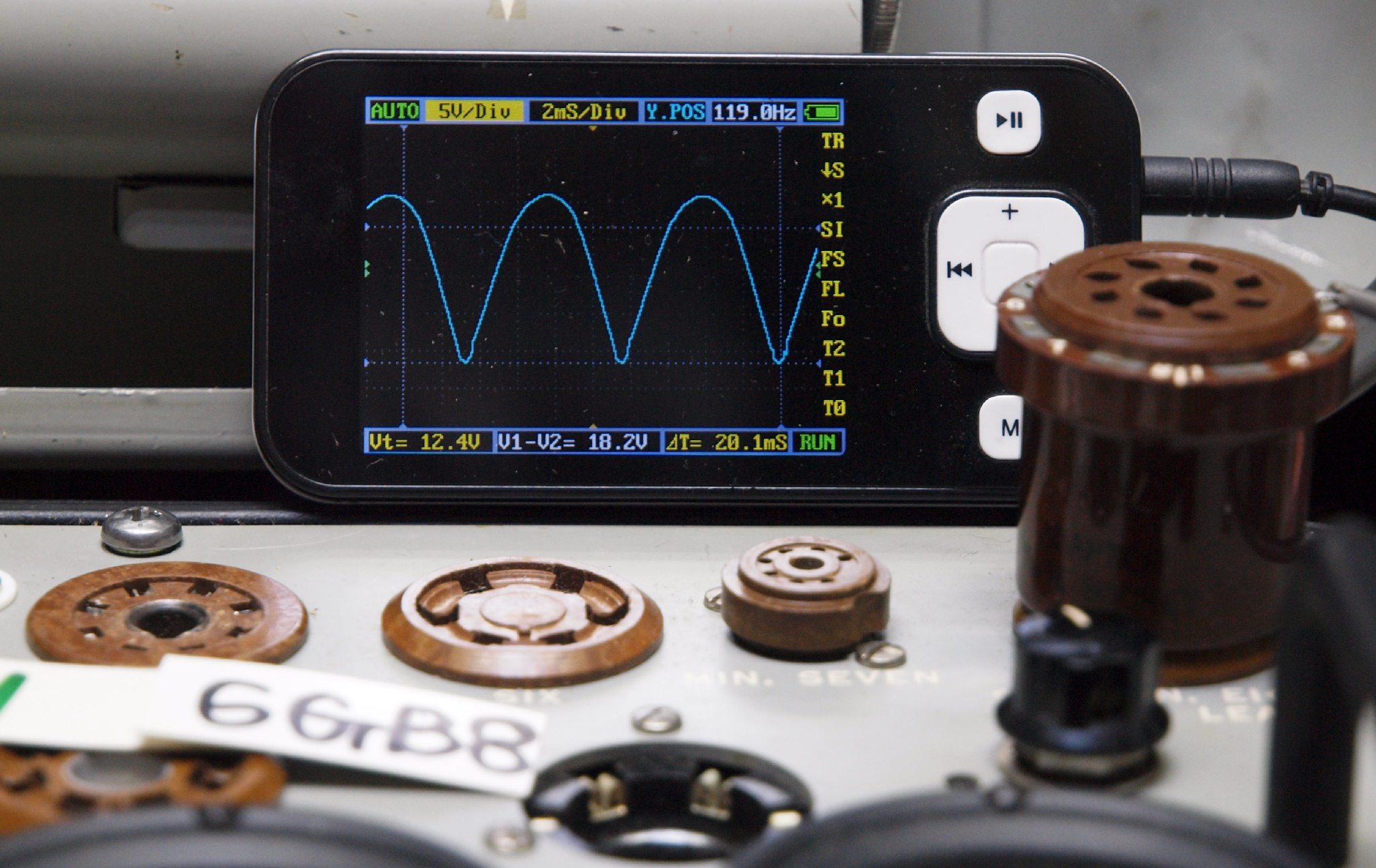

プレート電圧波形を観測しながら測定する。
