６ＤＱ５　Ｇｍ＆Ｉｐ測定

Ａ．東芝・TOSHIBA　６ＤＱ５　４本組の測定。

１本目　６ＤＱ５測定。　Ｇｍ＝１１１００μmho、Ｉｐ＝９４．１ｍＡ。
２本目　６ＤＱ５測定。　Ｇｍ＝１２２００μmho、Ｉｐ＝１０２ｍＡ。
３本目　６ＤＱ５測定。　Ｇｍ＝１１４００μmho、Ｉｐ＝８９．９ｍＡ。
４本目　６ＤＱ５測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝９４．８ｍＡ。

Ｂ．東芝・TOSHIBA　６ＤＱ５　２本組の測定。YAHOOオークションにて２本２５００円で購入

１本目　６ＤＱ５測定。　Ｇｍ＝１１７００μmho、Ｉｐ＝９５．５ｍＡ。
２本目　６ＤＱ５測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝８８．７ｍＡ。

Ｃ．日立　６ＤＱ５　２本の測定。

１本目　６ＤＱ５測定。　Ｇｍ＝１００００μmho、Ｉｐ＝６５．６ｍＡ。
２本目　６ＤＱ５測定。　Ｇｍ＝１１１００μmho、Ｉｐ＝６１．３ｍＡ。

Ｄ．日立　６ＤＱ５　１０本組の測定。YAHOOオークションで購入

１本目　６ＤＱ５測定。　Ｇｍ＝１１７００μmho、Ｉｐ＝９５．６ｍＡ。
２本目　６ＤＱ５測定。　Ｇｍ＝１１１００μmho、Ｉｐ＝８５．１ｍＡ。
３本目　６ＤＱ５測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝９３．０ｍＡ。
４本目　６ＤＱ５測定。　Ｇｍ＝１１１００μmho、Ｉｐ＝８８．７ｍＡ。
５本目　６ＤＱ５測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝８８．３ｍＡ。
６本目　６ＤＱ５測定。　Ｇｍ＝１１２００μmho、Ｉｐ＝９６．２ｍＡ。
７本目　６ＤＱ５測定。　Ｇｍ＝１０５００μmho、Ｉｐ＝８６．０ｍＡ。
８本目　６ＤＱ５測定。　Ｇｍ＝１０５００μmho、Ｉｐ＝８７．５ｍＡ。
９本目　６ＤＱ５測定。　Ｇｍ＝１１２００μmho、Ｉｐ＝９５．２ｍＡ。
１０本目　６ＤＱ５測定。　Ｇｍ＝１０２００μmho、Ｉｐ＝９５．５ｍＡ

Ａ．　「東芝・TOSHIBA　６ＤＱ５」　４本組の測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　　　　真空管ハンドブック（規格表）の値。
　　　　　　相互コンダクタンス＝１０５００μmho「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｉｐ＝１００ｍＡ、ｅｇ１＝－２５Ｖ」
（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、（RC-26,RC-30 Receiving Tube Manualより）、（69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより）

TOSHIBA１本目　６ＤＱ５測定。　Ｇｍ＝１１１００μmho、Ｉｐ＝９４．１ｍＡ。
TOSHIBA２本目　６ＤＱ５測定。　Ｇｍ＝１２２００μmho、Ｉｐ＝１０２ｍＡ。
TOSHIBA３本目　６ＤＱ５測定。　Ｇｍ＝１１４００μmho、Ｉｐ＝８９．９ｍＡ。
TOSHIBA４本目　６ＤＱ５測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝９４．８ｍＡ。

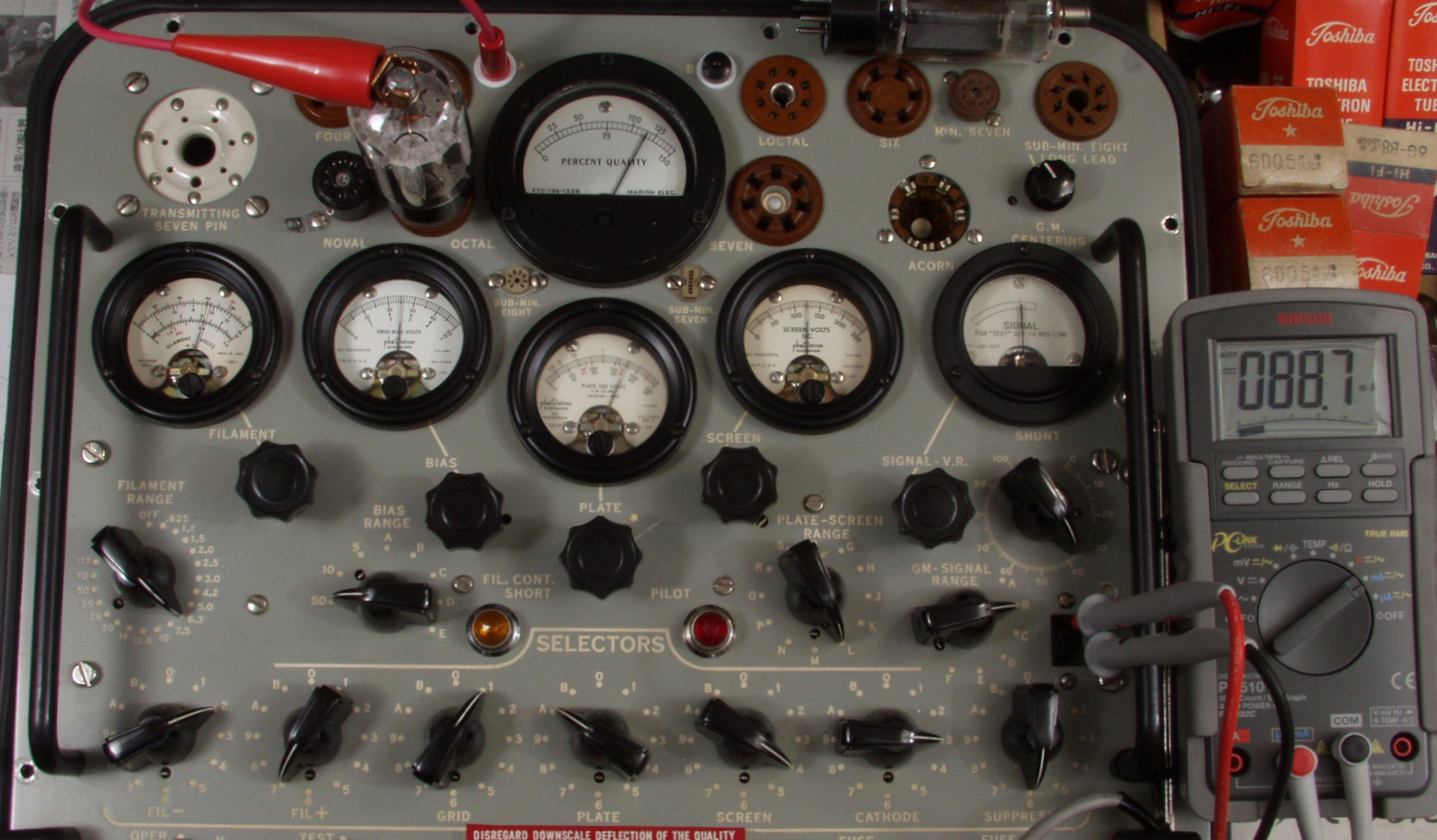

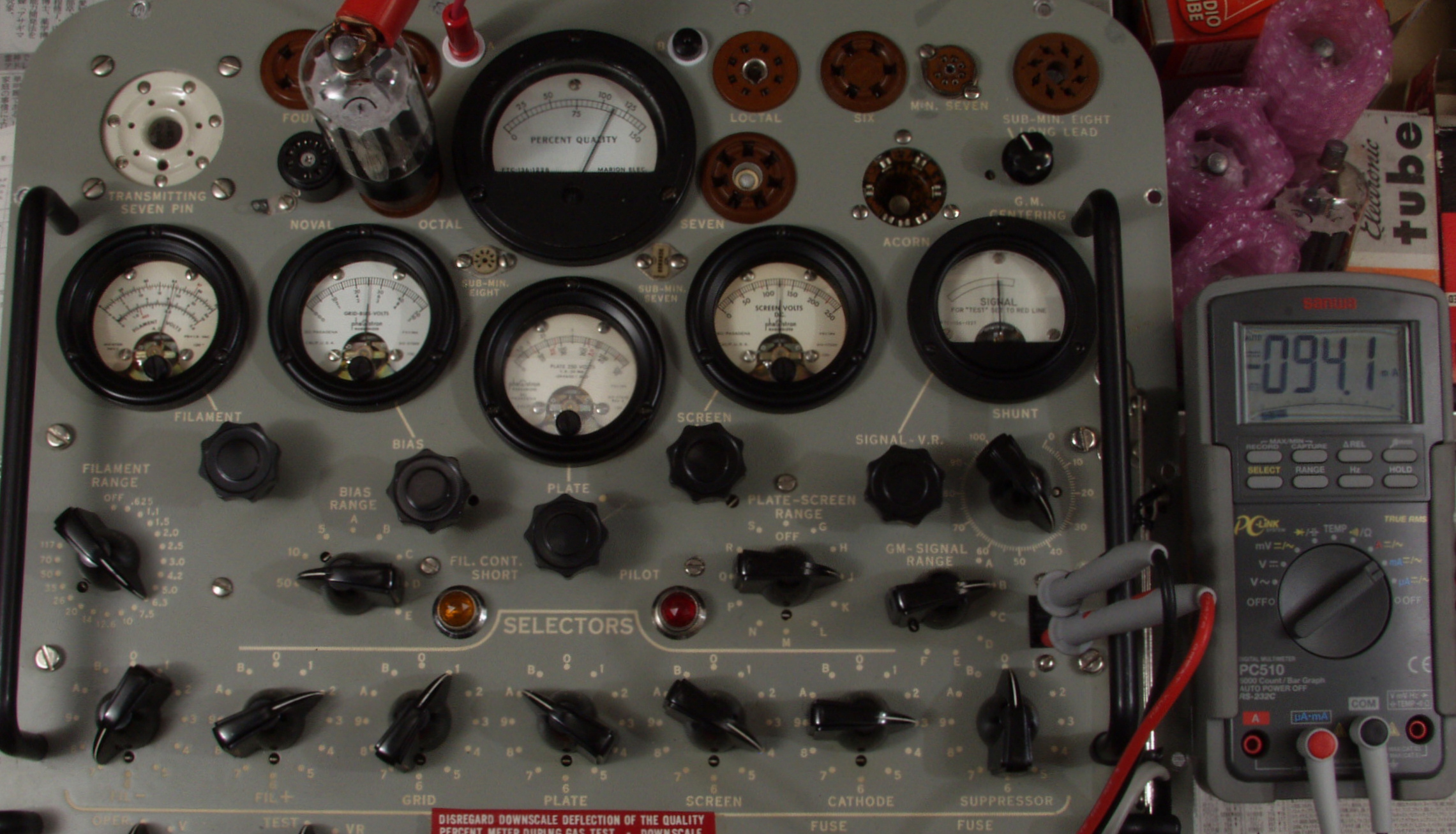

Ａ１．　TOSHIBA　６ＤＱ５　１本目測定。　Ｉｐ＝９４．１ｍＡ、Ｇｍ＝１１１００μmho。
　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｅｇ１＝－２５Ｖ」

Ａ２．　TOSHIBA　６ＤＱ５　２本目測定。　Ｉｐ＝１０２ｍＡ、Ｇｍ＝１２２００μmho。

Ａ３．　TOSHIBA　６ＤＱ５　３本目測定。　Ｉｐ＝８９．９ｍＡ、Ｇｍ＝１１４００μmho。
　　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｅｇ１＝－２５Ｖ」

Ａ４．　TOSHIBA　６ＤＱ５　４本目測定。　Ｉｐ＝９４．８ｍＡ、Ｇｍ＝１１５００μmho。

Ｂ．　東芝・TOSHIBA　６ＤＱ５　２本組の測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　　　　真空管ハンドブック（規格表）の値。
　　　　　　　相互コンダクタンス＝１０５００μmho「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｉｐ＝１００ｍＡ、ｅｇ１＝－２５Ｖ」
（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、（RC-26,RC-30 Receiving Tube Manualより）、（69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより）

１本目　６ＤＱ５測定。　Ｇｍ＝１１７００μmho、Ｉｐ＝９５．５ｍＡ。
２本目　６ＤＱ５測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝８８．７ｍＡ。

Ｂ１．　TOSHIBA　６ＤＱ５　１本目測定。　Ｉｐ＝９５．５ｍＡ、Ｇｍ＝１１７００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｅｇ１＝－２５Ｖ」

Ｂ２．　TOSHIBA　６ＤＱ５　２本目測定。　Ｉｐ＝８８．７ｍＡ、Ｇｍ＝１１５００μmho。
　　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｅｇ１＝－２５Ｖ」

Ｃ．　日立　６ＤＱ５　の測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　　　　真空管ハンドブック（規格表）の値。
　　　　　　相互コンダクタンス＝１０５００μmho「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｉｐ＝１００ｍＡ、ｅｇ１＝－２５Ｖ」
（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、（RC-26,RC-30 Receiving Tube Manualより）、（69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより）

１本目　６ＤＱ５測定。　Ｇｍ＝１００００μmho、Ｉｐ＝６５．６ｍＡ。
２本目　６ＤＱ５測定。　Ｇｍ＝１１１００μmho、Ｉｐ＝６１．３ｍＡ。

Ｃ１．　日立６ＤＱ５　１本目測定。　Ｉｐ＝６５．６ｍＡ、Ｇｍ＝１００００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｅｇ１＝－２５Ｖ」

Ｃ２．　日立６ＤＱ５　２本目測定。　Ｉｐ＝６１．３ｍＡ、Ｇｍ＝１１１００μmho。

Ｄ．　日立　６ＤＱ５　１０本組の測定。YAHOOオークションで購入。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　　　　真空管ハンドブック（規格表）の値。
　　　　　　相互コンダクタンス＝１０５００μmho「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｉｐ＝１００ｍＡ、ｅｇ１＝－２５Ｖ」
（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、（RC-26,RC-30 Receiving Tube Manualより）、（69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより）

１本目　６ＤＱ５測定。　Ｇｍ＝１１７００μmho、Ｉｐ＝９５．６ｍＡ。
２本目　６ＤＱ５測定。　Ｇｍ＝１１１００μmho、Ｉｐ＝８５．１ｍＡ。
３本目　６ＤＱ５測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝９３．０ｍＡ。
４本目　６ＤＱ５測定。　Ｇｍ＝１１１００μmho、Ｉｐ＝８８．７ｍＡ。
５本目　６ＤＱ５測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝８８．３ｍＡ。
６本目　６ＤＱ５測定。　Ｇｍ＝１１２００μmho、Ｉｐ＝９６．２ｍＡ。
７本目　６ＤＱ５測定。　Ｇｍ＝１０５００μmho、Ｉｐ＝８６．０ｍＡ。
８本目　６ＤＱ５測定。　Ｇｍ＝１０５００μmho、Ｉｐ＝８７．５ｍＡ。
９本目　６ＤＱ５測定。　Ｇｍ＝１１２００μmho、Ｉｐ＝９５．２ｍＡ。
１０本目　６ＤＱ５測定。　Ｇｍ＝１０２００μmho、Ｉｐ＝９５．５ｍＡ

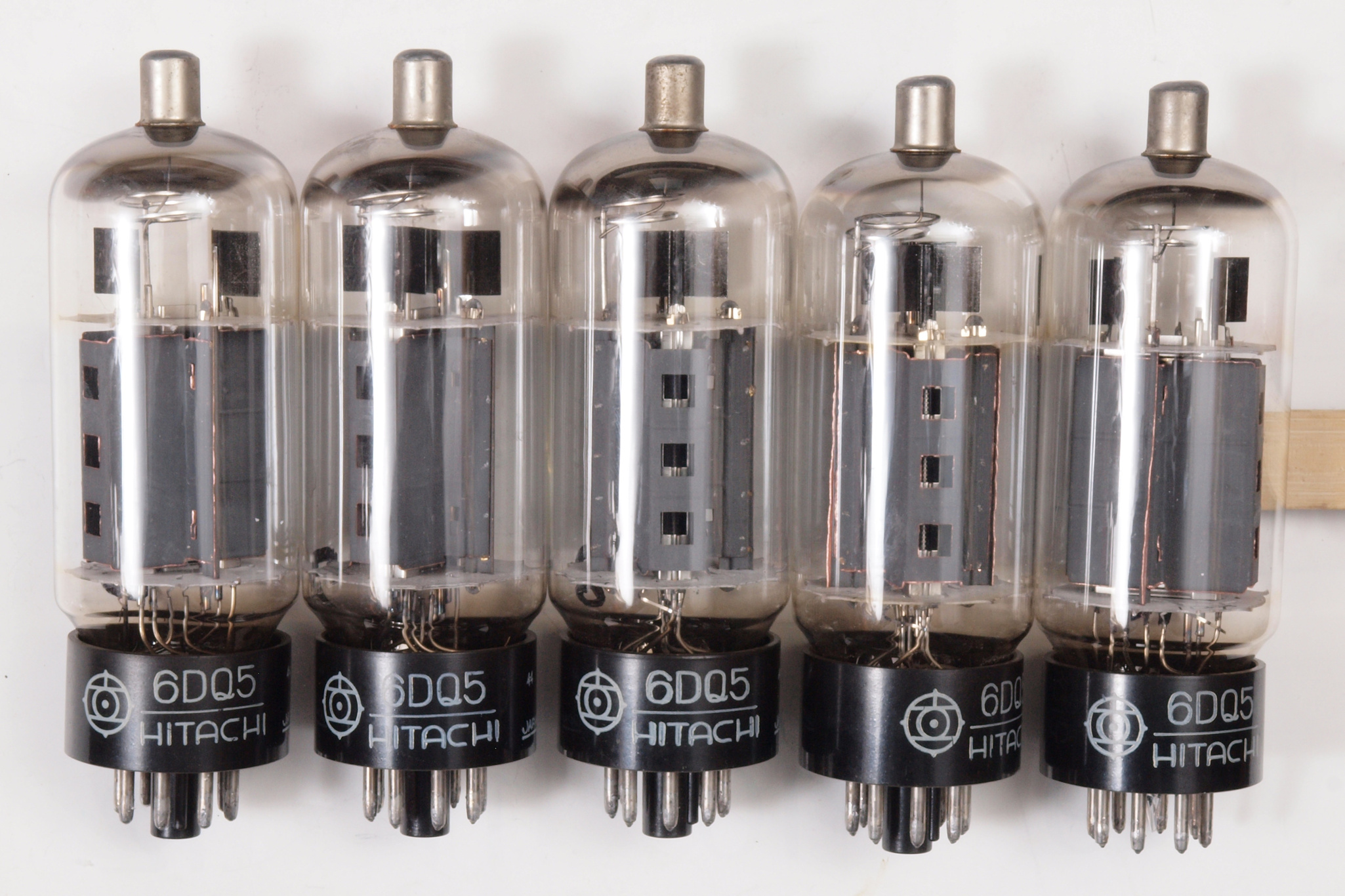

左から、１本目、　２本目、　．．５本目。

左から、６本目、　２本目、　．．．１０本目。

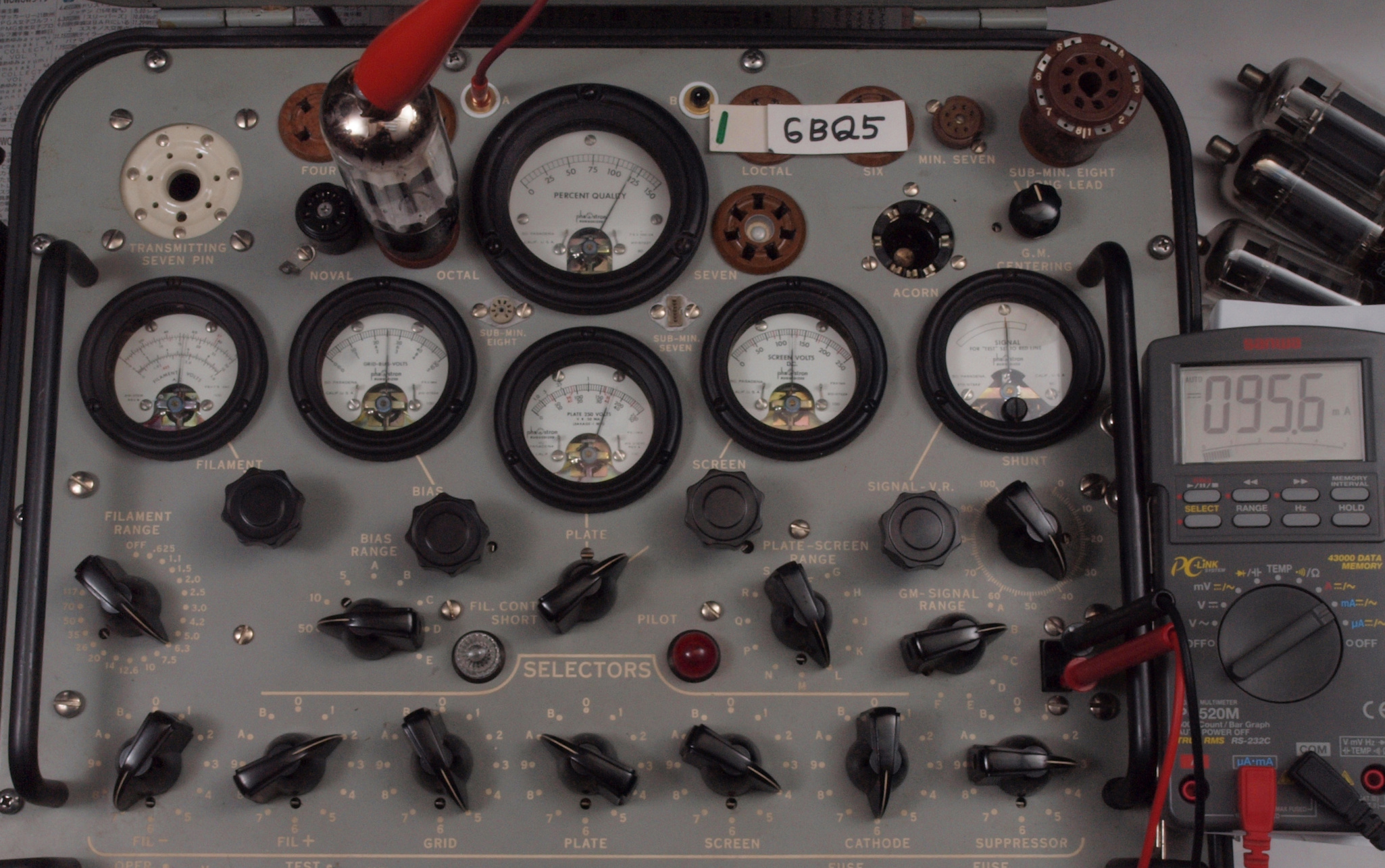

Ｄ１．　日立６ＤＱ５　１本目測定。　Ｉｐ＝９５．６ｍＡ、Ｇｍ＝１１７００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｅｇ１＝－２５Ｖ」

Ｄ２．　日立６ＤＱ５　２本目測定。　Ｉｐ＝８５．１ｍＡ、Ｇｍ＝１１１００μmho。

Ｄ３．　日立６ＤＱ５　３本目測定。　Ｉｐ＝９３．０ｍＡ、Ｇｍ＝１１５００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｅｇ１＝－２５Ｖ」

Ｄ４．　日立６ＤＱ５　４本目測定。　Ｉｐ＝８８．７ｍＡ、Ｇｍ＝１１１００μmho。

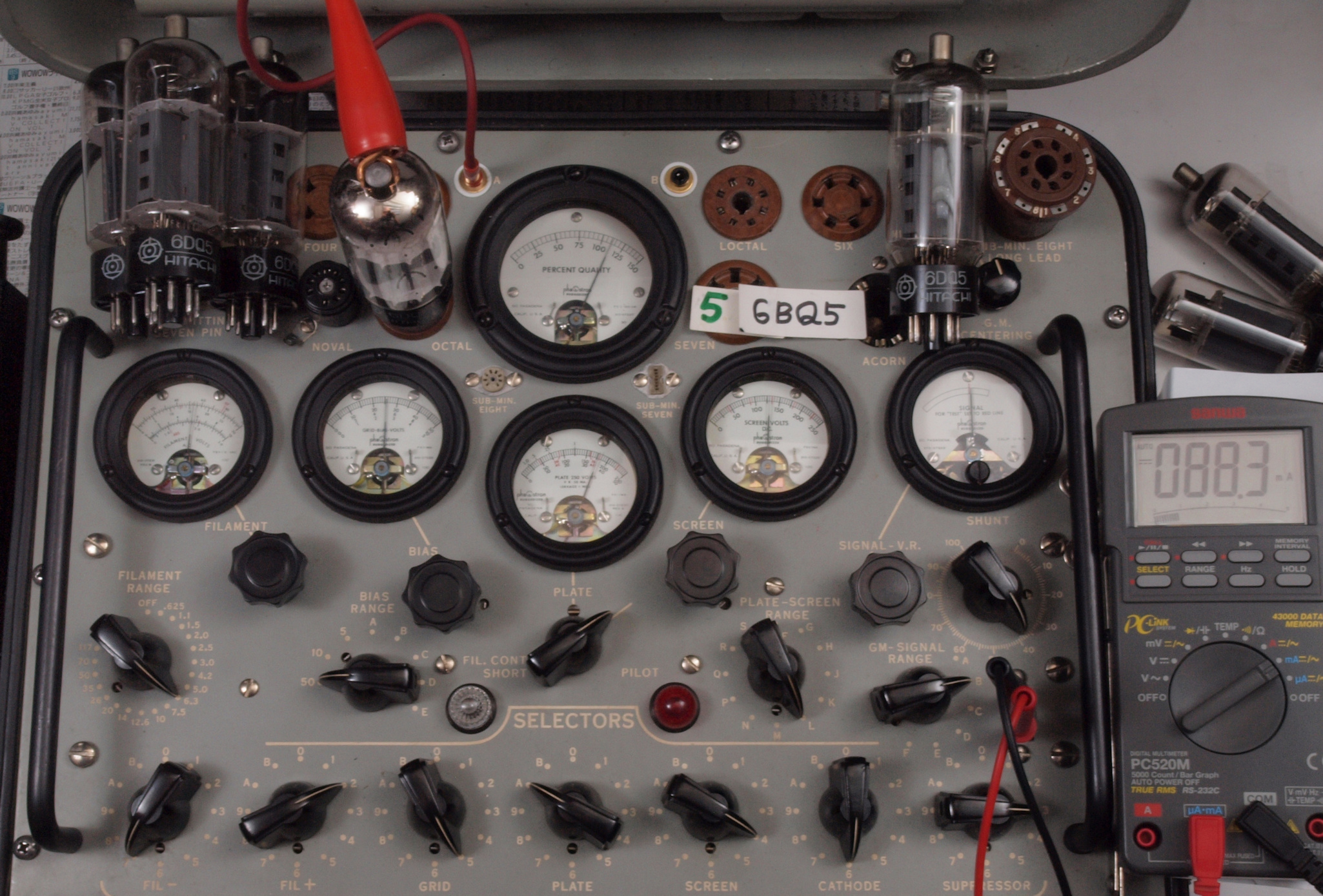

Ｄ５．　日立６ＤＱ５　５本目測定。　Ｉｐ＝８８．３ｍＡ、Ｇｍ＝１１０００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｅｇ１＝－２５Ｖ」

Ｄ６．　日立６ＤＱ５　６本目測定。　Ｉｐ＝９６．２ｍＡ、Ｇｍ＝１１２００μmho。

Ｄ７．　日立６ＤＱ５　７本目測定。　Ｉｐ＝８６．０ｍＡ、Ｇｍ＝１０５００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｅｇ１＝－２５Ｖ」

Ｄ８．　日立６ＤＱ５　８本目測定。　Ｉｐ＝８７．５ｍＡ、Ｇｍ＝１０５００μmho。

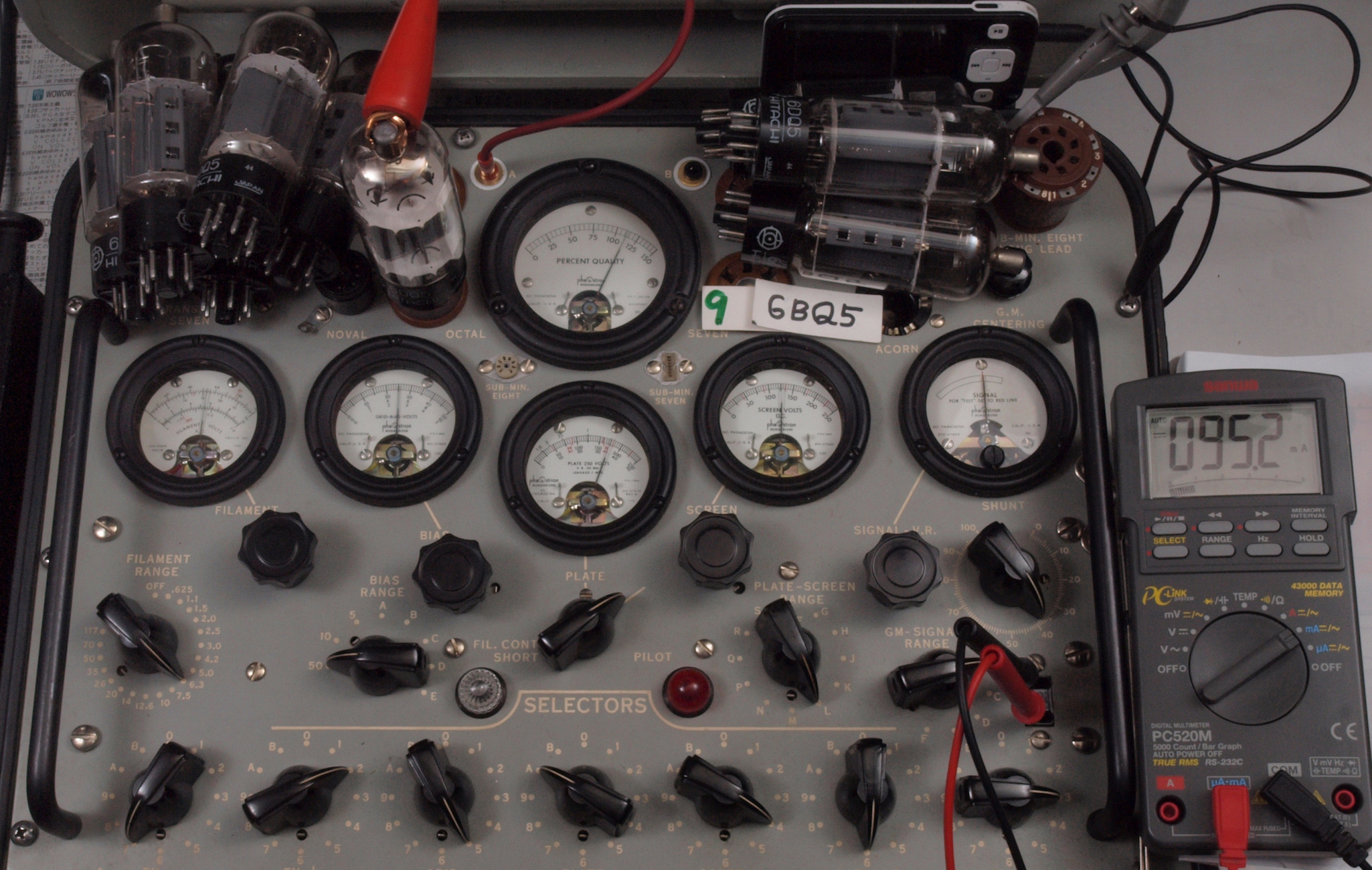

Ｄ９．　日立６ＤＱ５　９本目測定。　Ｉｐ＝９５．２ｍＡ、Ｇｍ＝１１２００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｅｇ１＝－２５Ｖ」

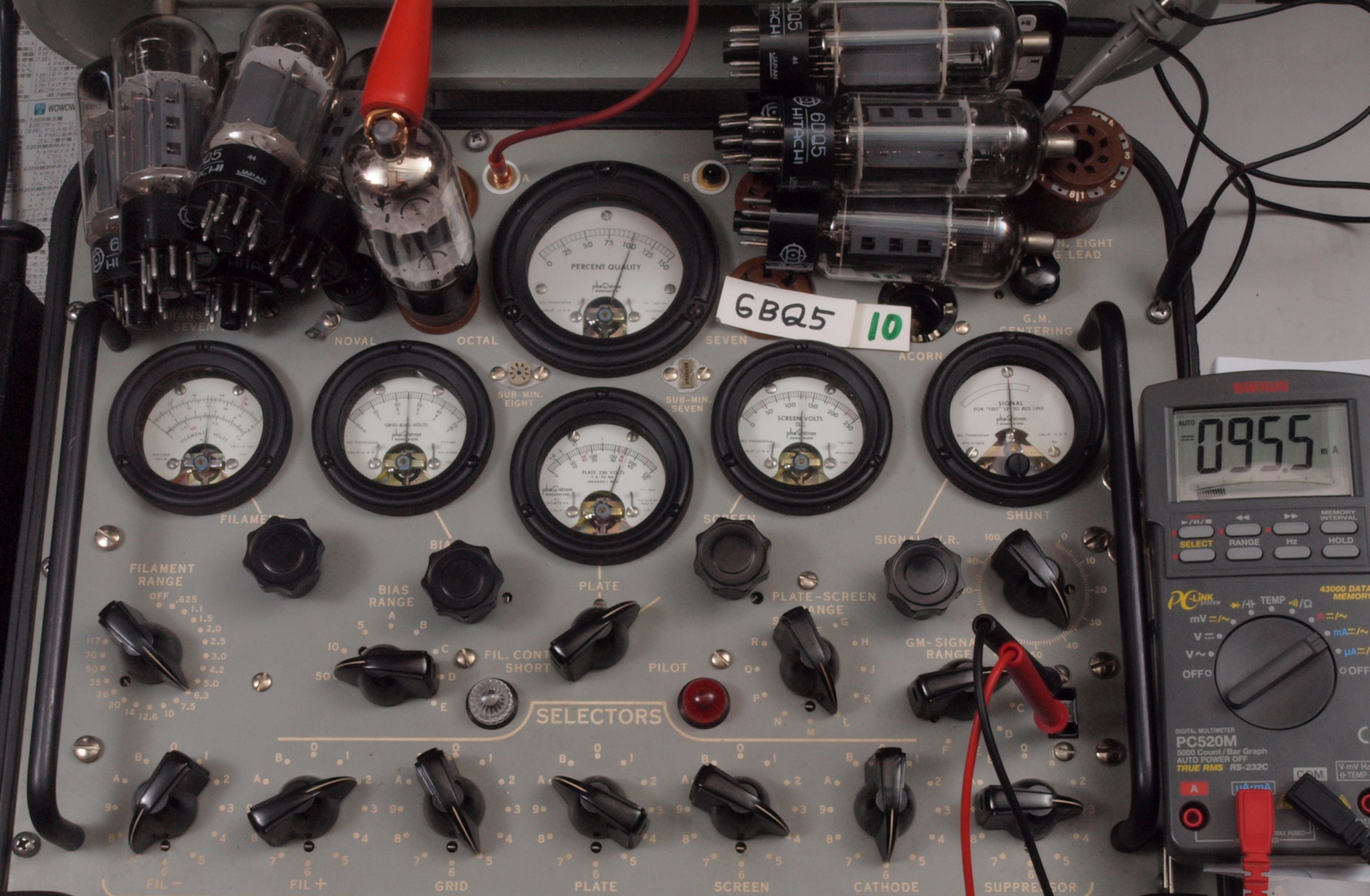

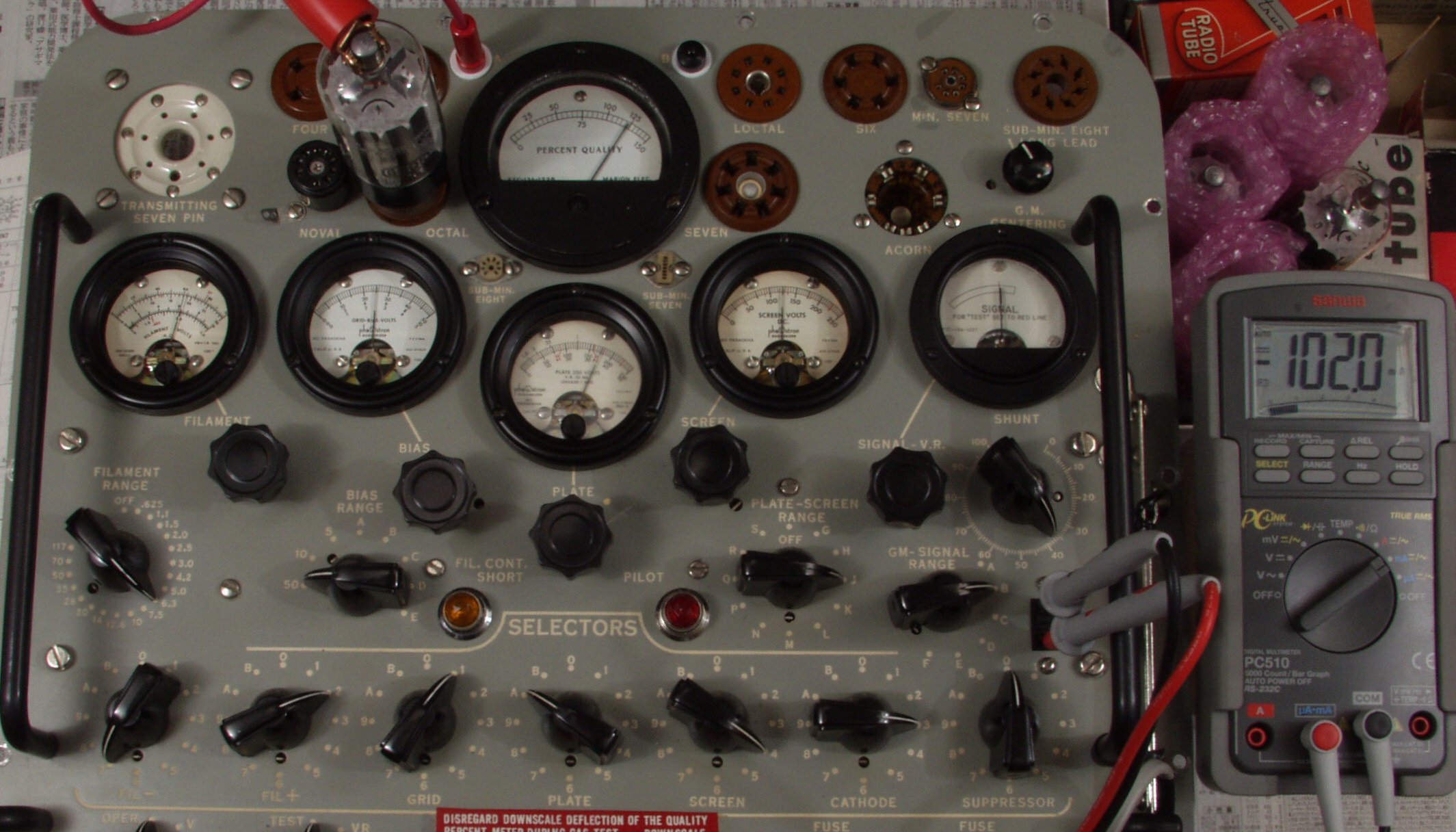

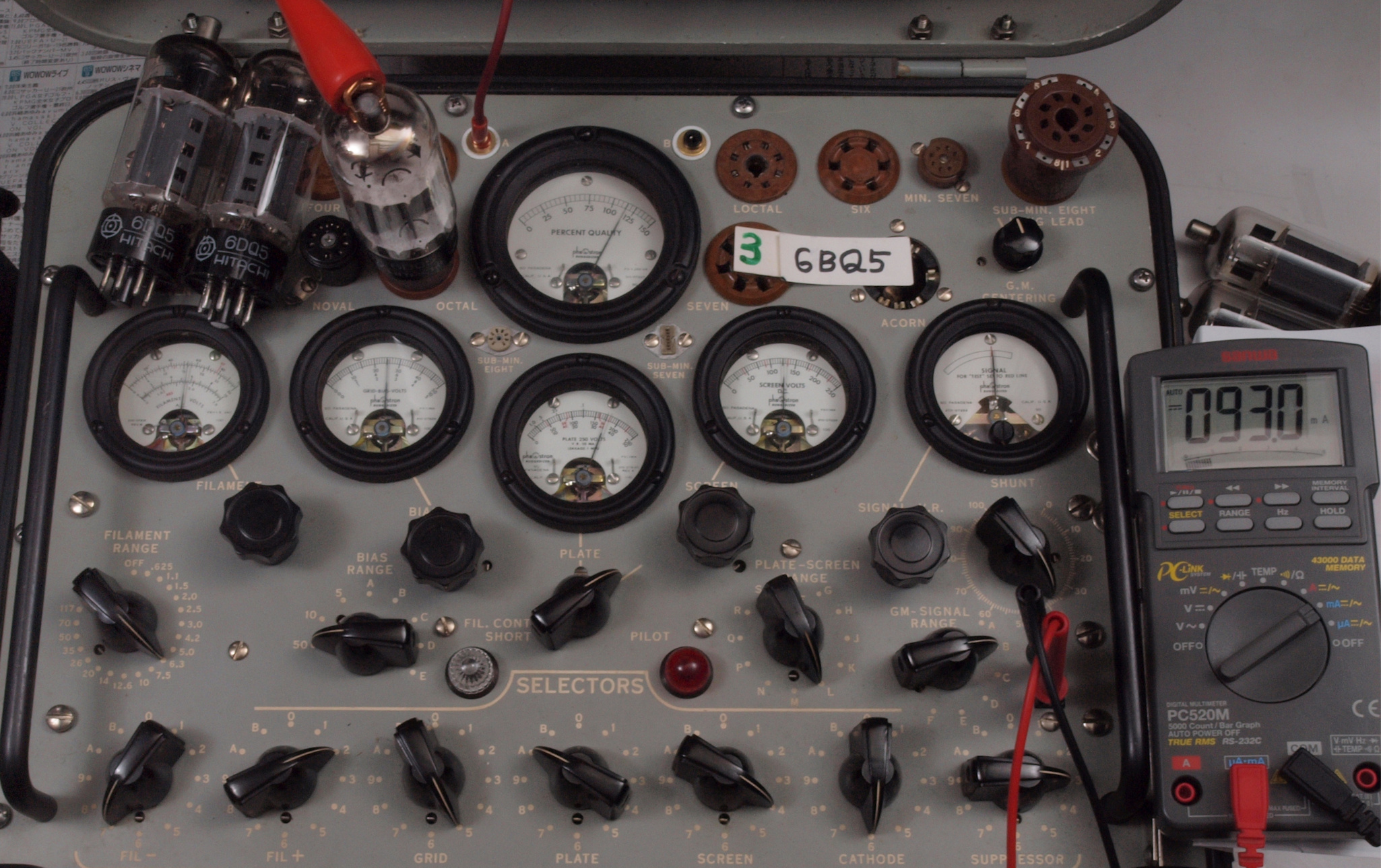

Ｄ１０．　日立６ＤＱ５　３本目測定。　Ｉｐ＝９５．５ｍＡ、Ｇｍ＝１０２００μmho。

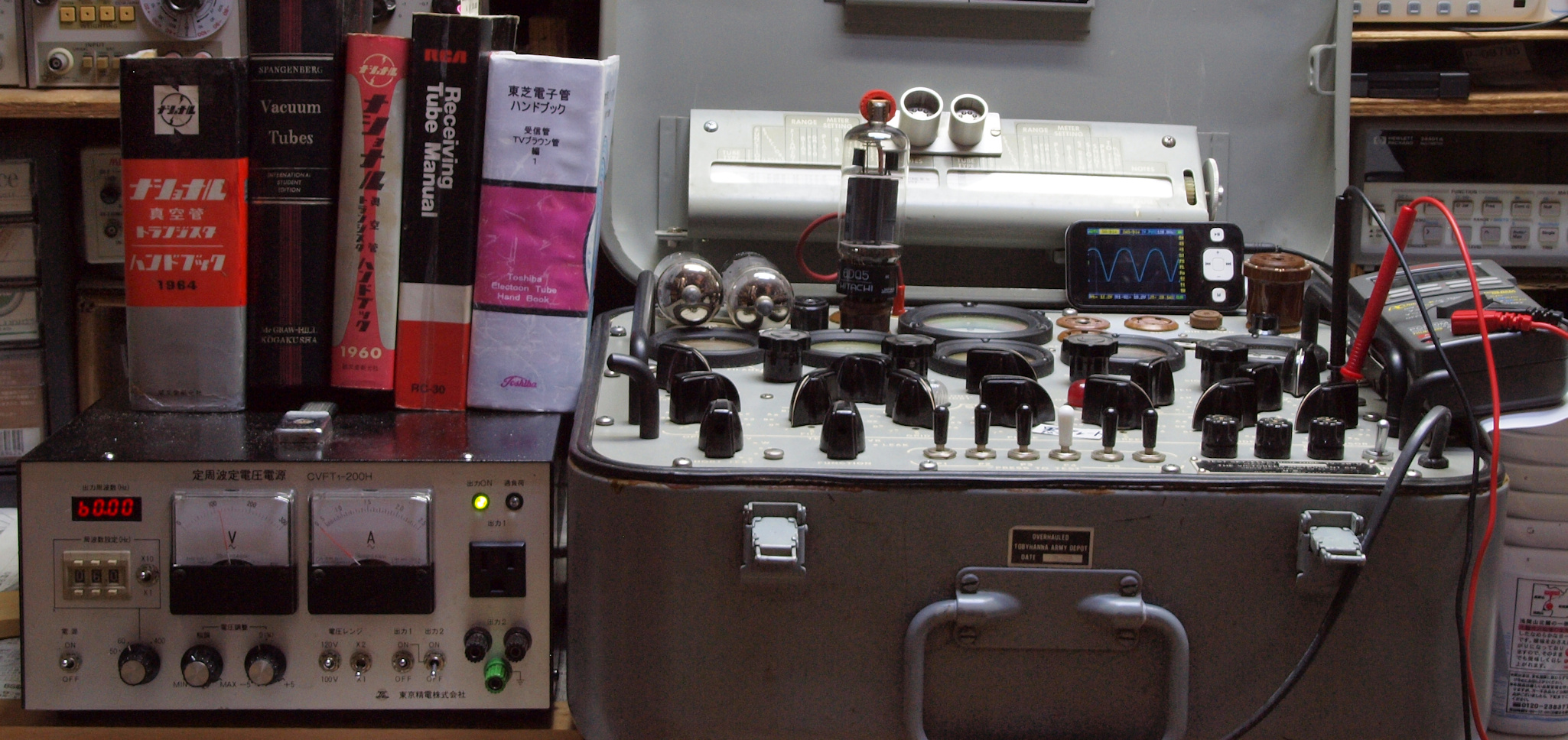

プレート電圧波形を観測しながら測定する。

電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
