TV-2B/Uで 5Y3、6X4、5AR4測定
A. Sylvania 「5Y3WGTA」2本、 RCA 「5Y3」の「エミッション&Ip」測定。
B. RCA 「6X4W」 3本、 エミッション&Ip測定。
C. RCA 「6X4」 3本、エミッション&Ip測定。
D. TungSol 「6X4」2本、  National「6X4」2本、 無名「6X4」1本 エミッション&Ip測定。
E. National「5AR4」3本 エミッション&Ip測定。

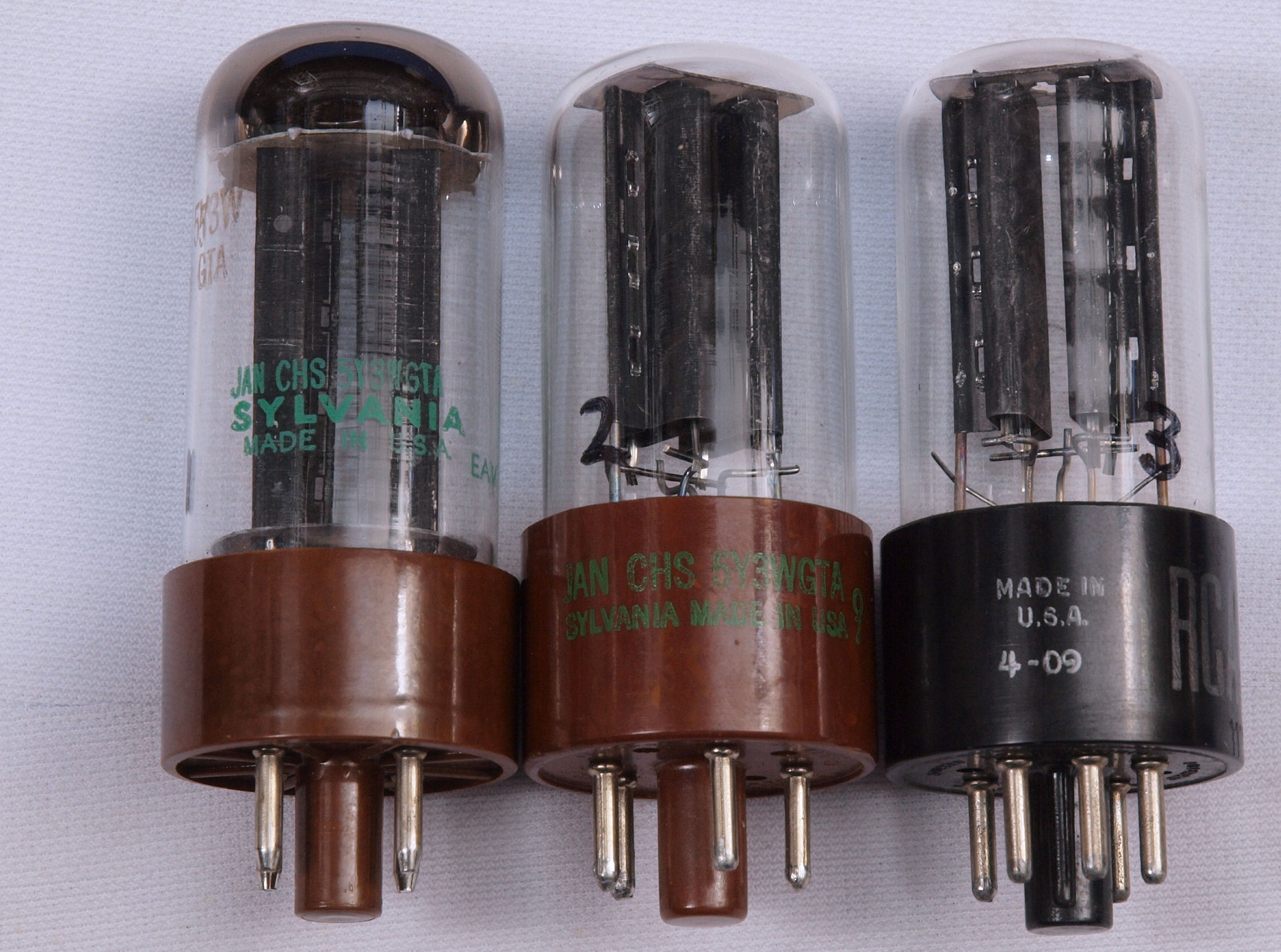

A. Sylvania 「5Y3WGTA」2本、 RCA 「5Y3」の「エミッション&Ip」測定。
左から、
1本目 Sylvania 「5Y3WGTA」ユニット1測定。 エミッション表示=88、 Ip=2.98mA
                    ユニット2測定。 エミッション表示=82、 Ip=2.72mA
2本目 Sylvania 「5Y3WGTA」ユニット1測定。 エミッション表示=90、 Ip=3.08mA。
                    ユニット2測定。 エミッション表示=84、 Ip=2.76mA。
3本目 RCA 「5Y3」ユニット1測定。 エミッション表示=87、 Ip=2.94mA。
              ユニット2測定。 エミッション表示=80、 Ip=2.66mA。
A11. 1本目 「5Y3WGTA」ユニット1測定。 エミッション表示=88、 Ip=0.149V/50Ω=2.98mA。

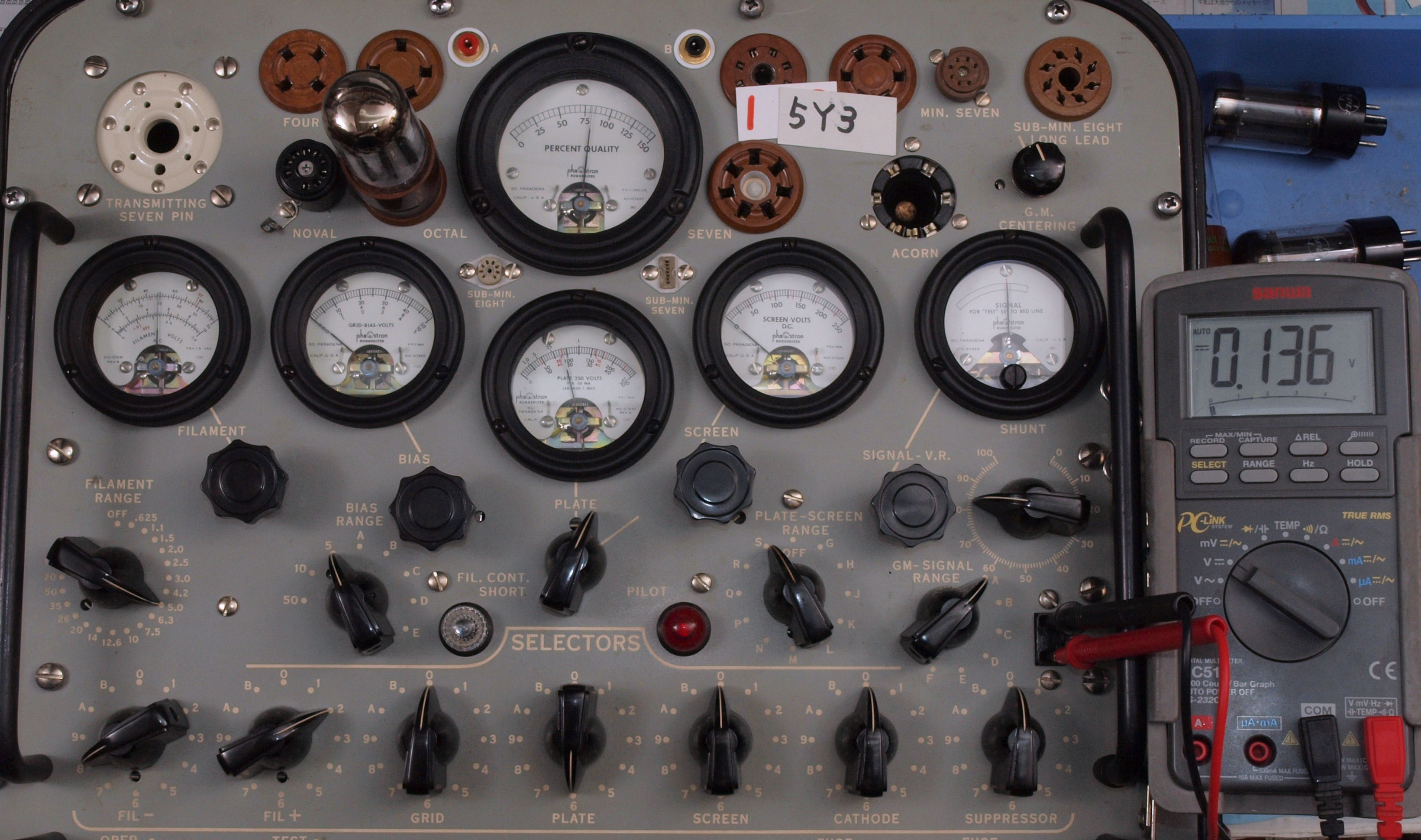

A12. 1本目 「5Y3WGTA」ユニット2測定。 エミッション表示=82、 Ip=0.136V/50Ω=2.72mA。
A21. 2本目 「5Y3WGTA」ユニット1測定。 エミッション表示=90、 Ip=0.154V/50Ω=3.08mA。
A22. 2本目 「5Y3WGTA」ユニット2測定。 エミッション表示=84、 Ip=1.38V/50Ω=2.76mA。
A31. 3本目 「5Y3」ユニット1測定。 エミッション表示=87、 Ip=1.47V/50Ω=2.94mA。

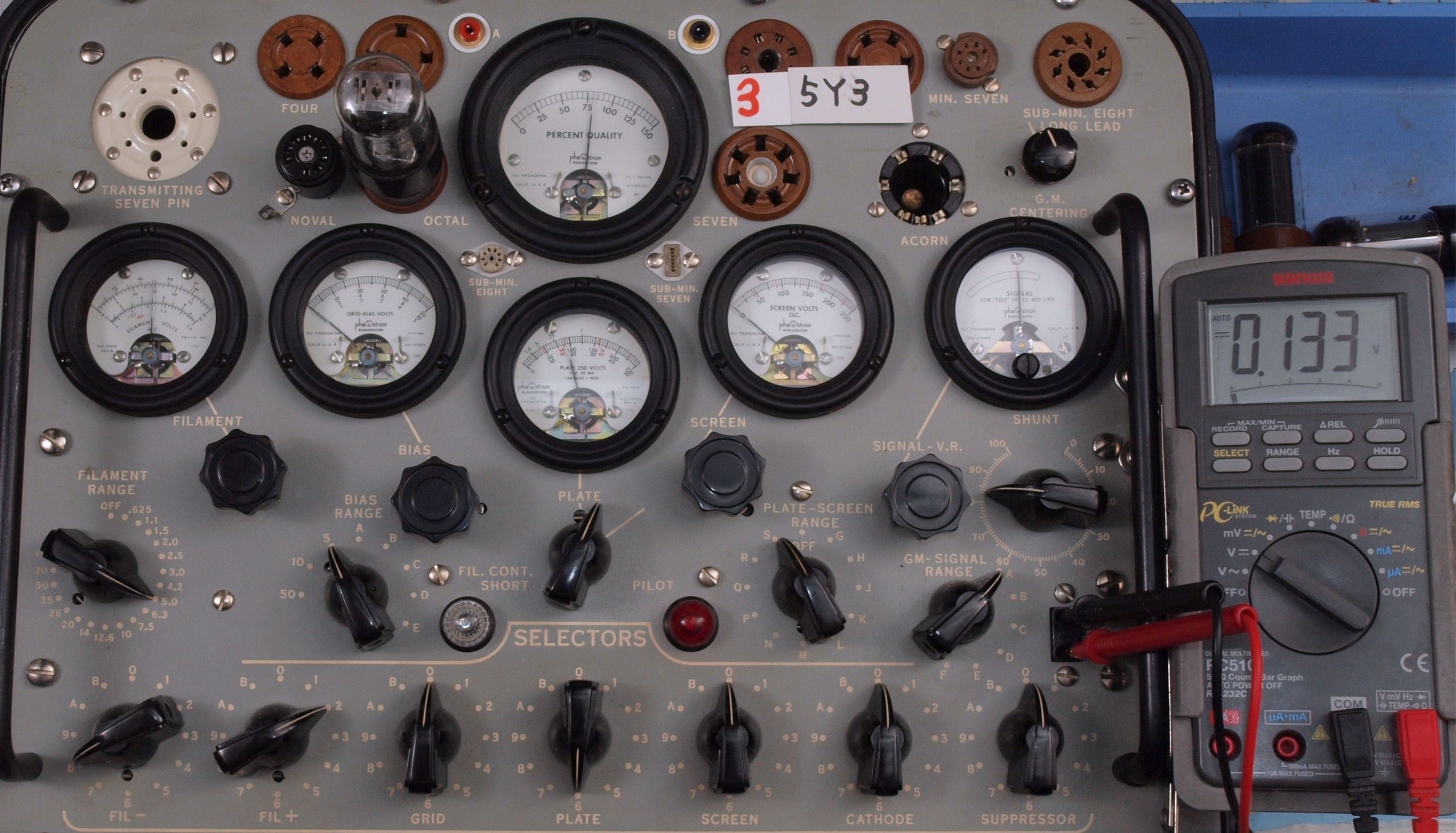

A32. 3本目 「5Y3」ユニット2測定。 エミッション表示=80、 Ip=0.133V/50Ω=2.66mA。

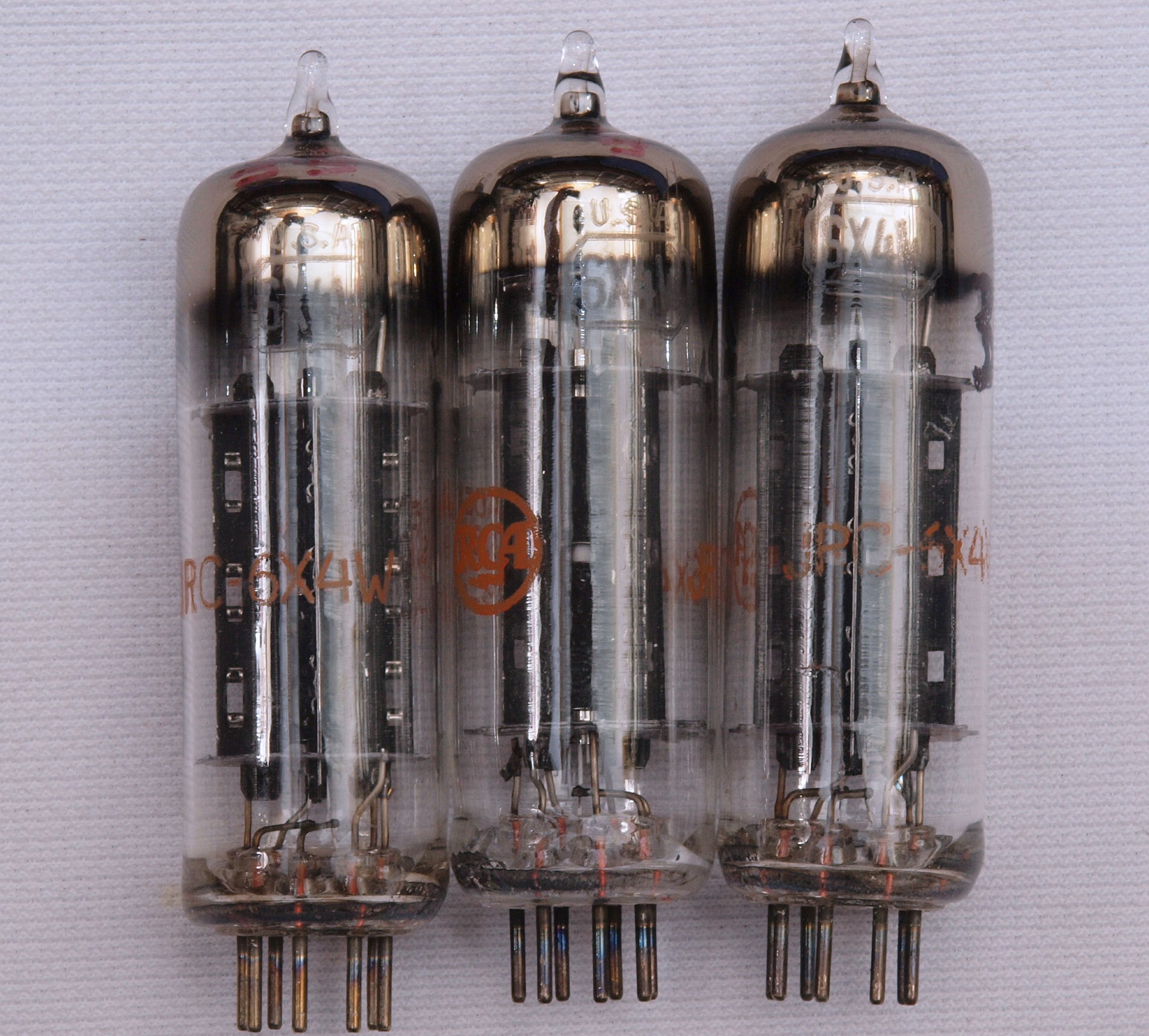

B. RCA 「6X4W」 3本、 エミッション&Ip測定。
左から、
1本目 RCA 「6X4W」ユニット1測定。 エミッション表示=65、 Ip=3.08mA。
               ユニット2測定。 エミッション表示=65、 Ip=3.04mA。
2本目 RCA 「6X4W」ユニット1測定。 エミッション表示=65、 Ip=3.06mA。
               ユニット2測定。 エミッション表示=65、 Ip=3.02mA。
3本目 RCA 「6X4W」ユニット1測定。 エミッション表示=65、 Ip=3.1mA。
               ユニット2測定。 エミッション表示=65、 Ip=3.06mA。
B11. 1本目 「6X4W」ユニット1測定。 エミッション表示=65、 Ip=0.154V/50Ω=3.08mA。
B12. 1本目 「6X4W」ユニット2測定。 エミッション表示=65、 Ip=0.152V/50Ω=3.04mA。

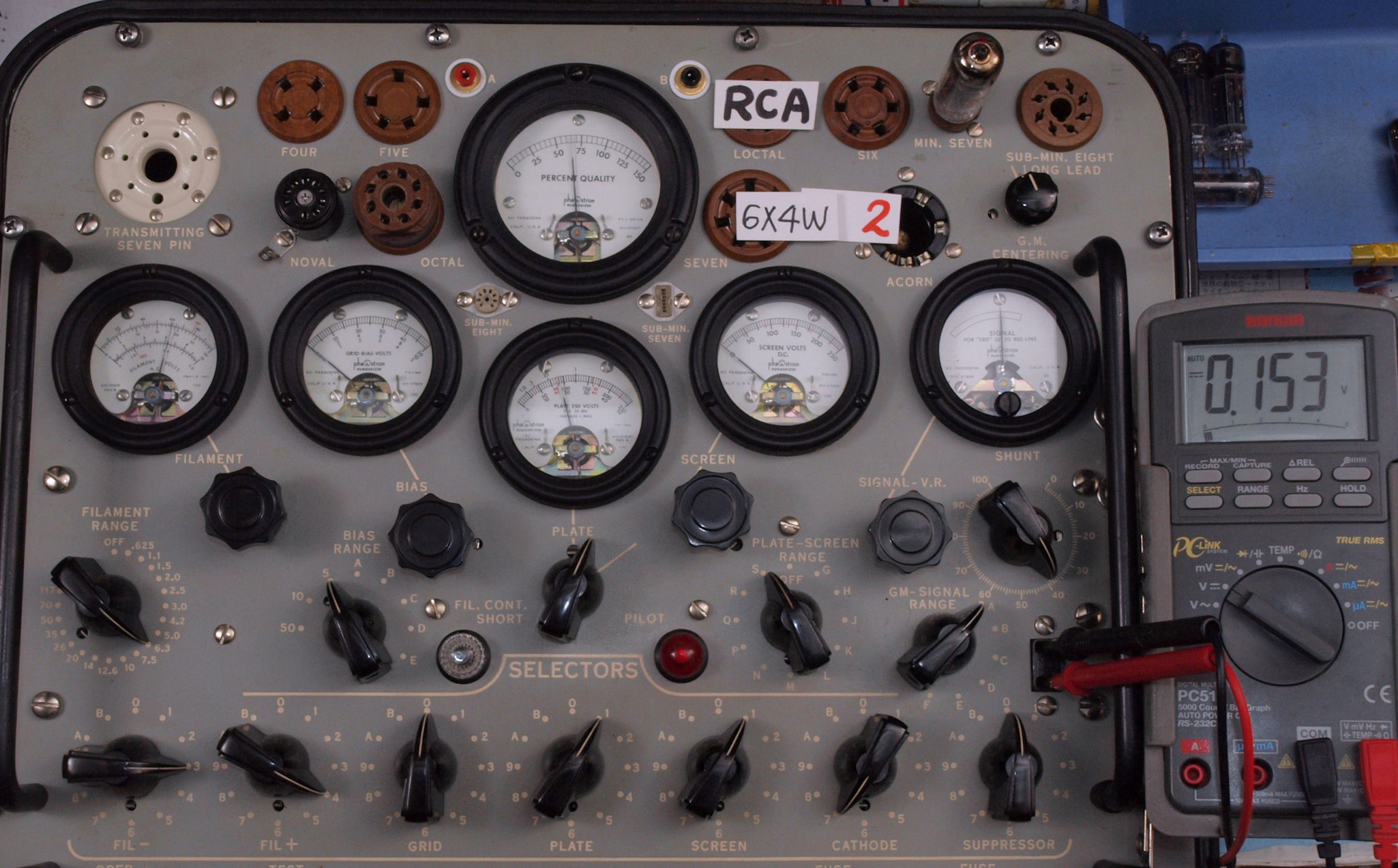

B21. 2本目 「6X4W」ユニット1測定。 エミッション表示=65、 Ip=0.153V/50Ω=3.06mA。
B22. 2本目 「6X4W」ユニット2測定。 エミッション表示=65、 Ip=1.51V/50Ω=3.02mA。
B31. 3本目 「6X4W」ユニット1測定。 エミッション表示=65、 Ip=0.155V/50Ω=3.1mA。

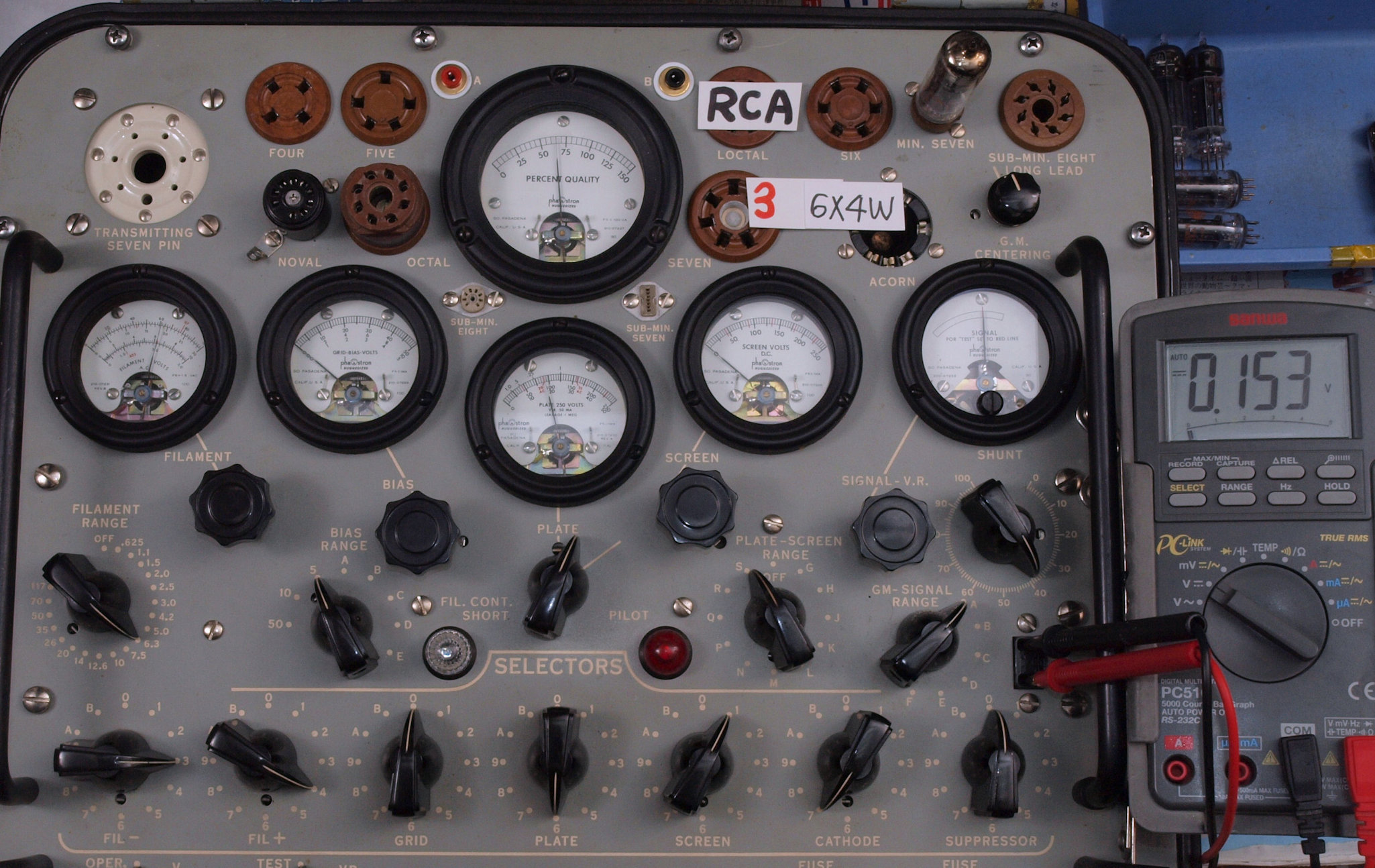

B32. 3本目 「6X4W」ユニット2測定。 エミッション表示=65、 Ip=0.153V/50Ω=3.06mA。

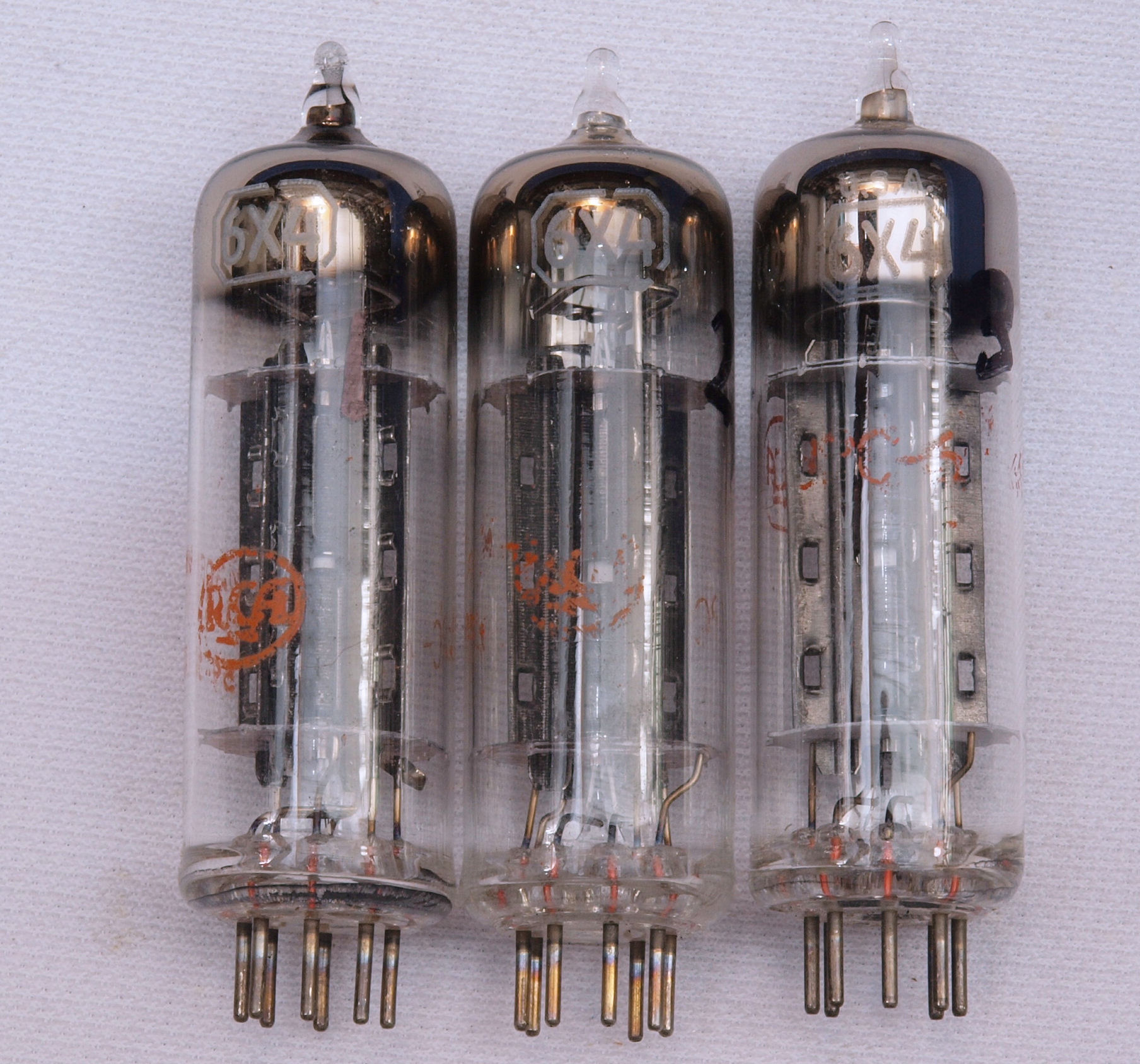

C. RCA 「6X4」 3本、エミッション&Ip測定。
左から、
1本目 「6X4」ユニット1測定。 エミッション表示=65、 Ip=3.1mA。
         ユニット2測定。 エミッション表示=65、 Ip=3.1mA。
2本目 「6X4」ユニット1測定。 エミッション表示=65、 Ip=3.1mA。
         ユニット2測定。 エミッション表示=65、 Ip=3.1mA。
3本目 「6X4」ユニット1測定。 エミッション表示=65、 Ip=3.04mA。
         ユニット2測定。 エミッション表示=65、 Ip=3.02mA。

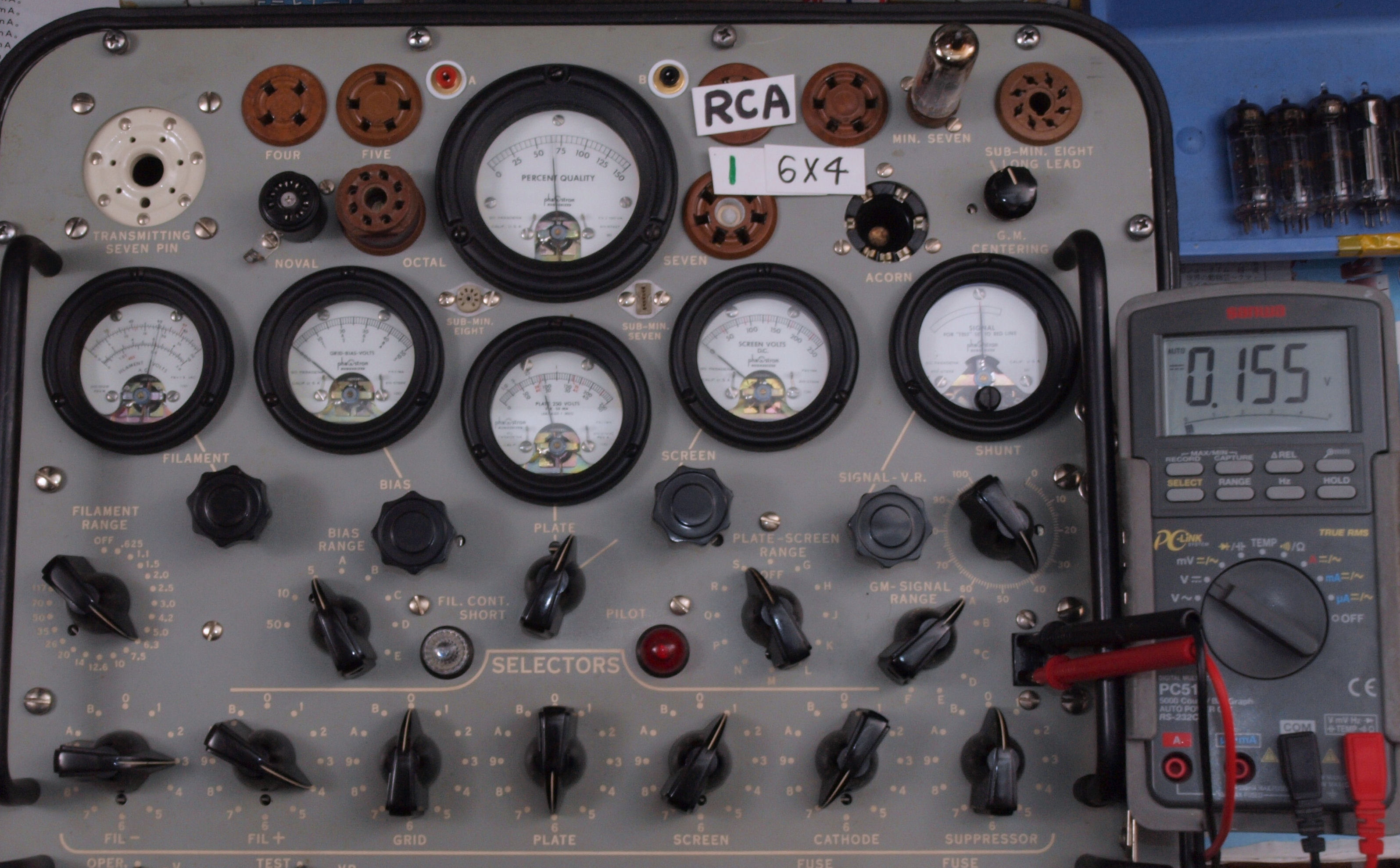

C11. 1本目 「6X4」ユニット1測定。 エミッション表示=65、 Ip=0.155V/50Ω=3.1mA。
C12. 1本目 「6X4」ユニット2測定。 エミッション表示=65、 Ip=0.155V/50Ω=3.1mA。

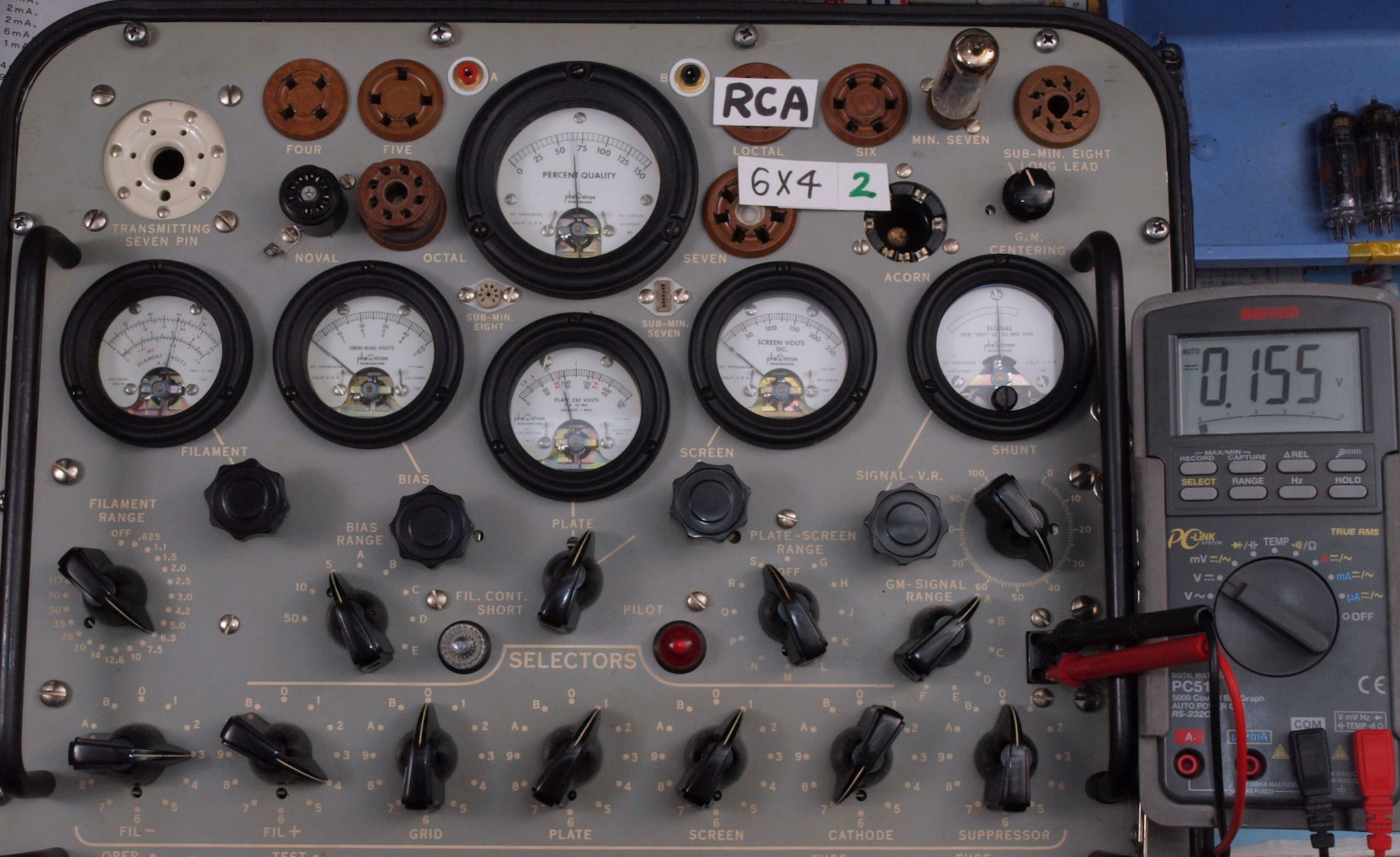

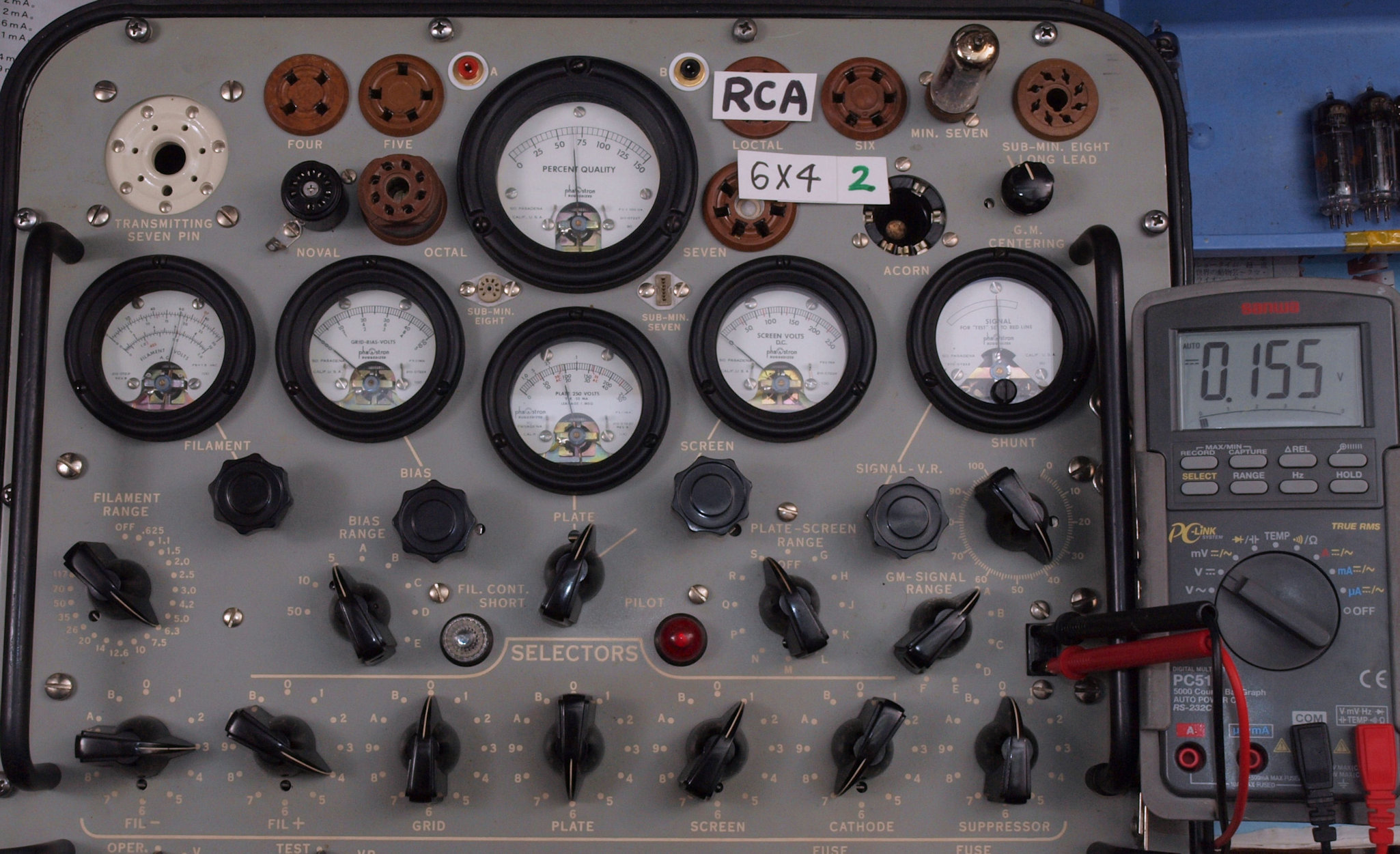

C21. 2本目 「6X4」ユニット1測定。 エミッション表示=65、 Ip=0.155V/50Ω=3.1mA。
C22. 2本目 「6X4」ユニット2測定。 エミッション表示=65、 Ip=1.55V/50Ω=3.1mA。

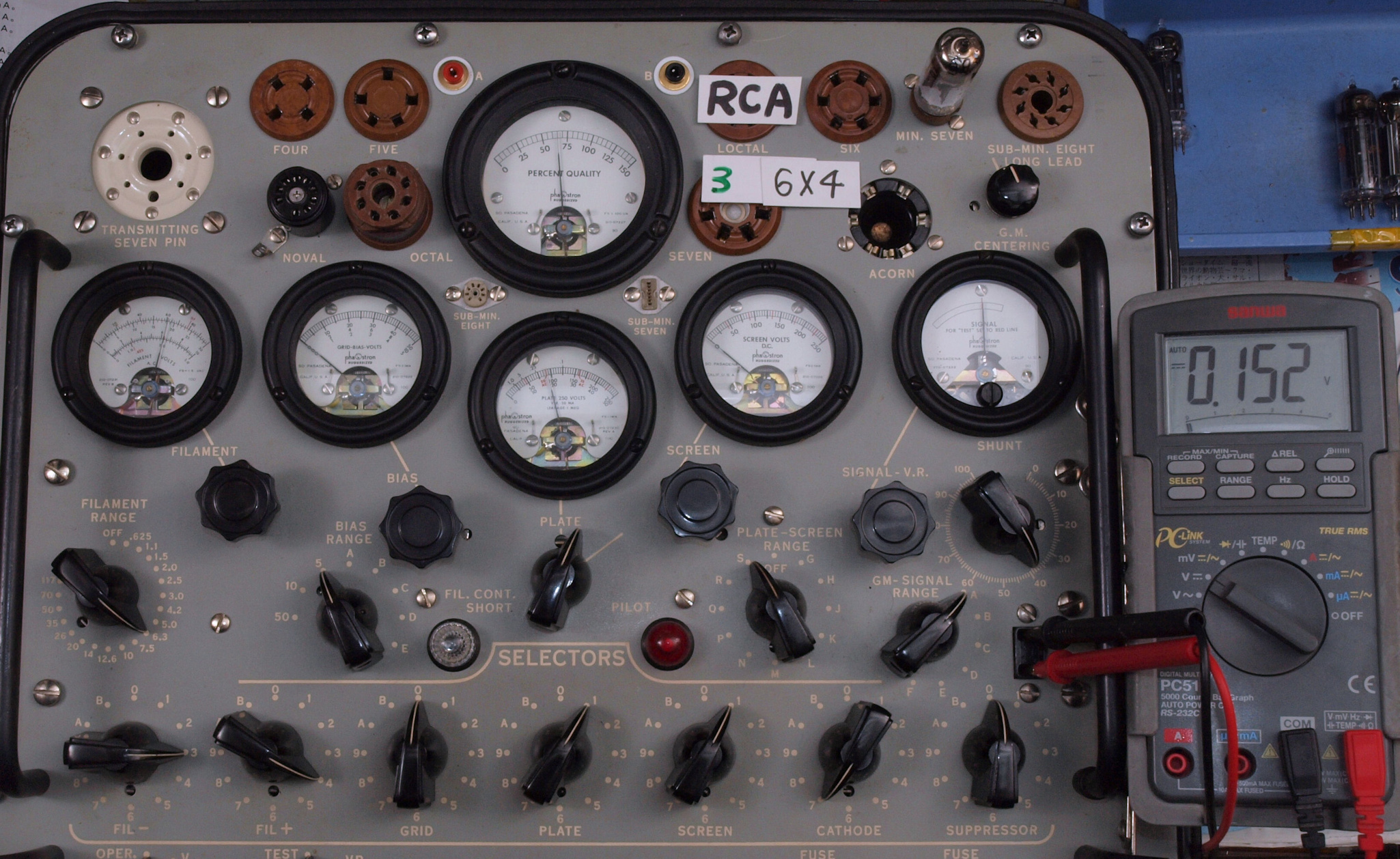

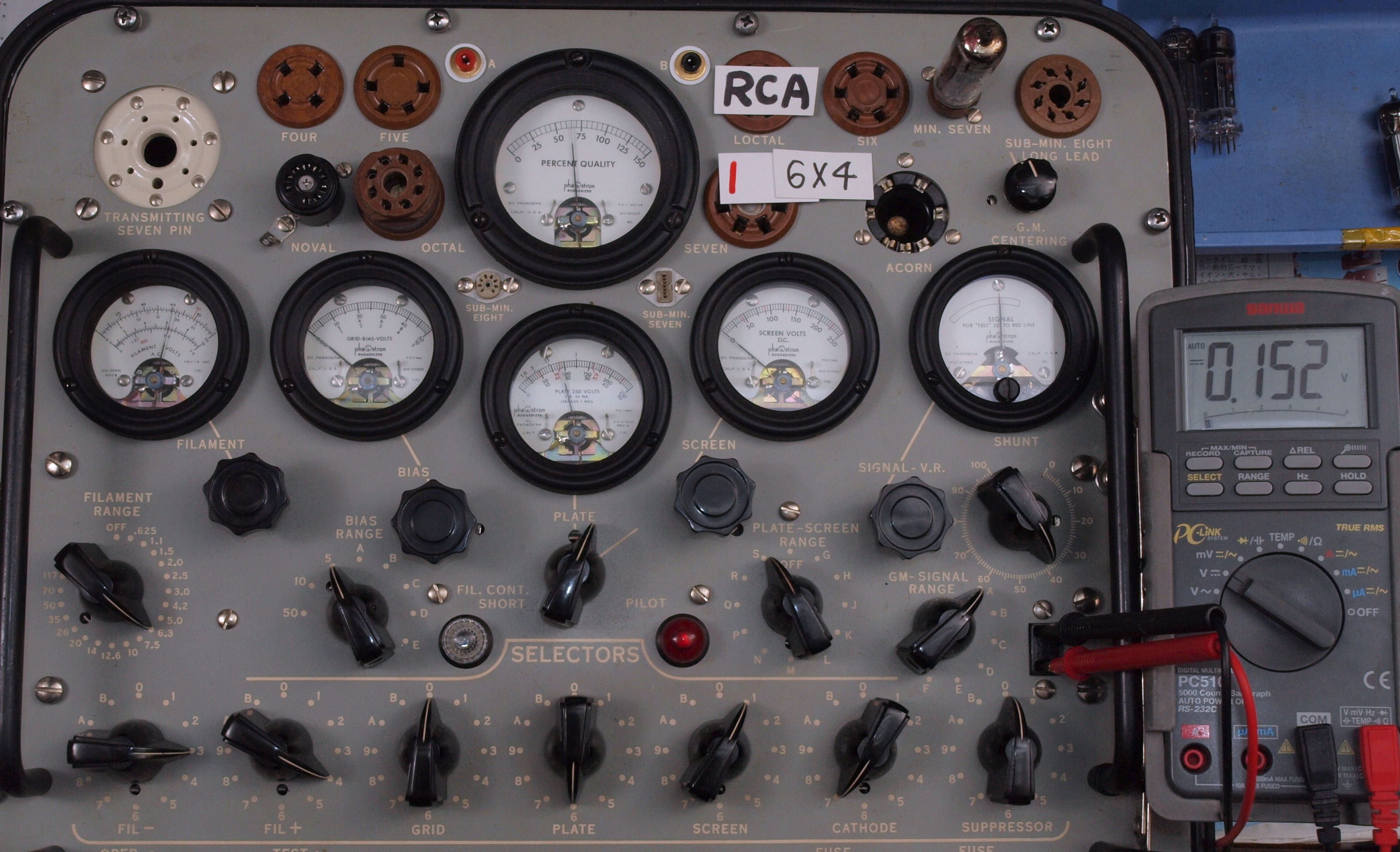

C31. 3本目 「6X4」ユニット1測定。 エミッション表示=65、 Ip=0.152V/50Ω=3.04mA。

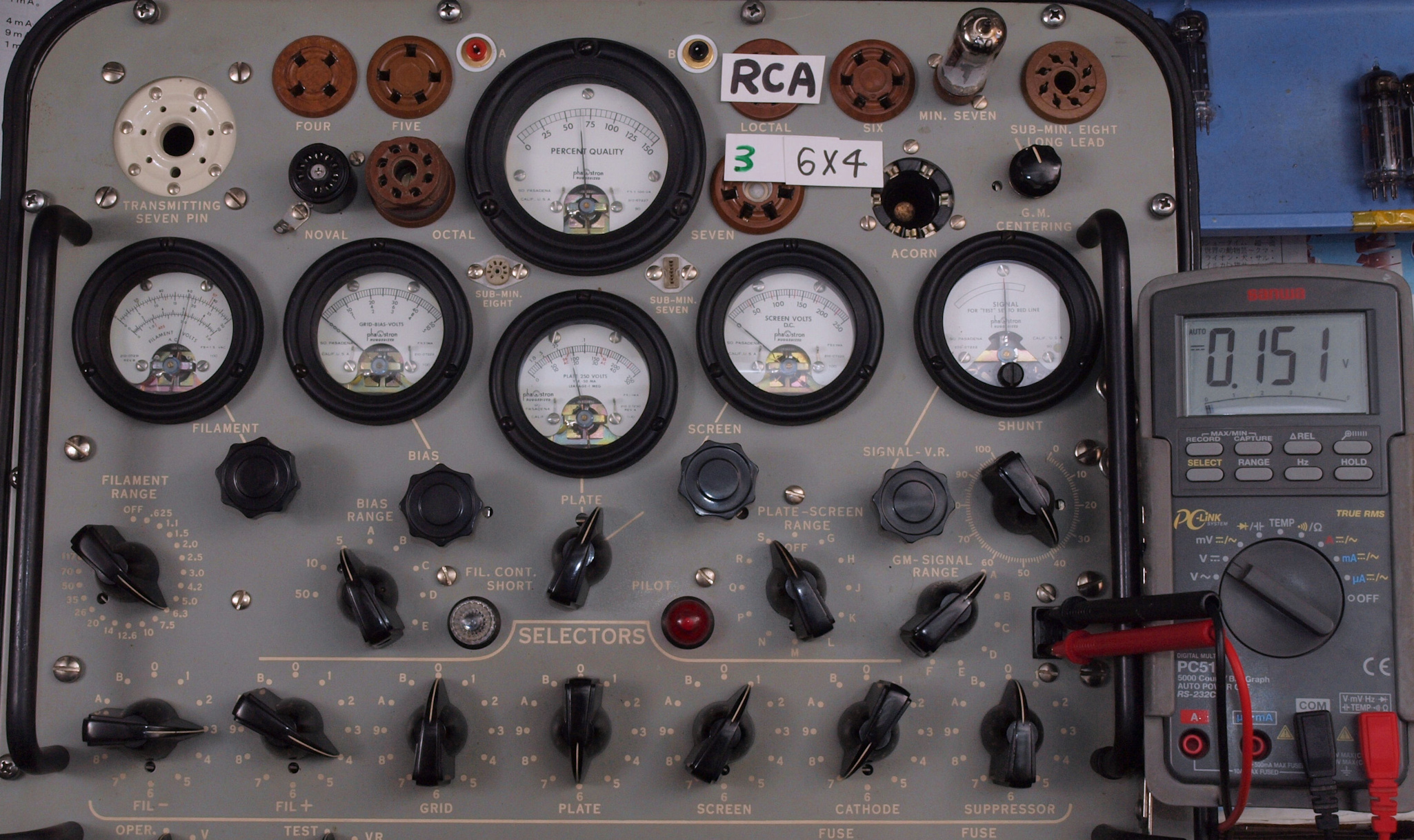

C32. 3本目 「6X4」ユニット2測定。 エミッション表示=65、 Ip=0.151V/50Ω=3.02mA。
D. TungSol 「6X4」2本、  National「6X4」2本、 無名「6X4」1本 エミッション&Ip測定。
左から、
1本目 TungSol 「6X4W」ユニット1測定。 エミッション表示=67、 Ip=3.18mA。
                 ユニット2測定。 エミッション表示=65、 Ip=3.12mA。
2本目 TungSol 「6X4W」ユニット1測定。 エミッション表示=65、 Ip=3.18mA。
                 ユニット2測定。 エミッション表示=65、 Ip=3.14mA。
3本目 Nationa 「6X4」ユニット1測定。 エミッション表示=65、 Ip=3.06mA。
               ユニット2測定。 エミッション表示=65、 Ip=3.1mA。
4本目 Nationa 「6X4」ユニット1測定。 エミッション表示=65、 Ip=3.04mA。
               ユニット2測定。 エミッション表示=65、 Ip=3.06mA。
5本目 無名 「6X4」ユニット1測定。 エミッション表示=65、 Ip=3.04mA。
             ユニット2測定。 エミッション表示=65、 Ip=3mA。
D11. 1本目TungSol 「6X4W」ユニット1測定。 エミッション表示=67、 Ip=0.159V/50Ω=3.18mA。
D12. 1本目TungSol 「6X4W」ユニット2測定。 エミッション表示=61、 Ip=0.156V/50Ω=3.12mA。
D21. 2本目TungSol 「6X4W」ユニット1測定。 エミッション表示=67、 Ip=0.159V/50Ω=3.18mA。

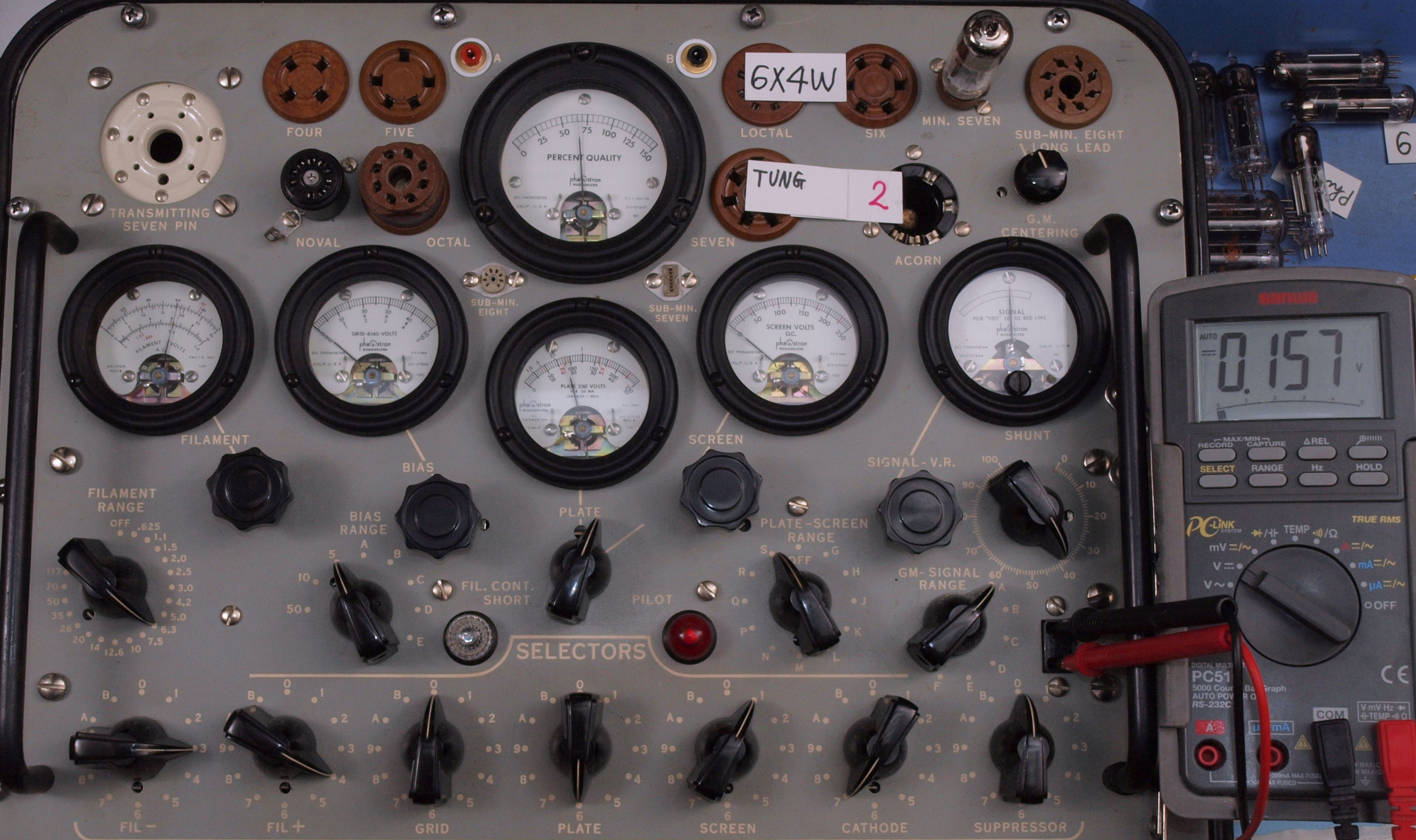

D22. 2本目TungSol 「6X4W」ユニット2測定。 エミッション表示=67、 Ip=0.157V/50Ω=3.14mA。

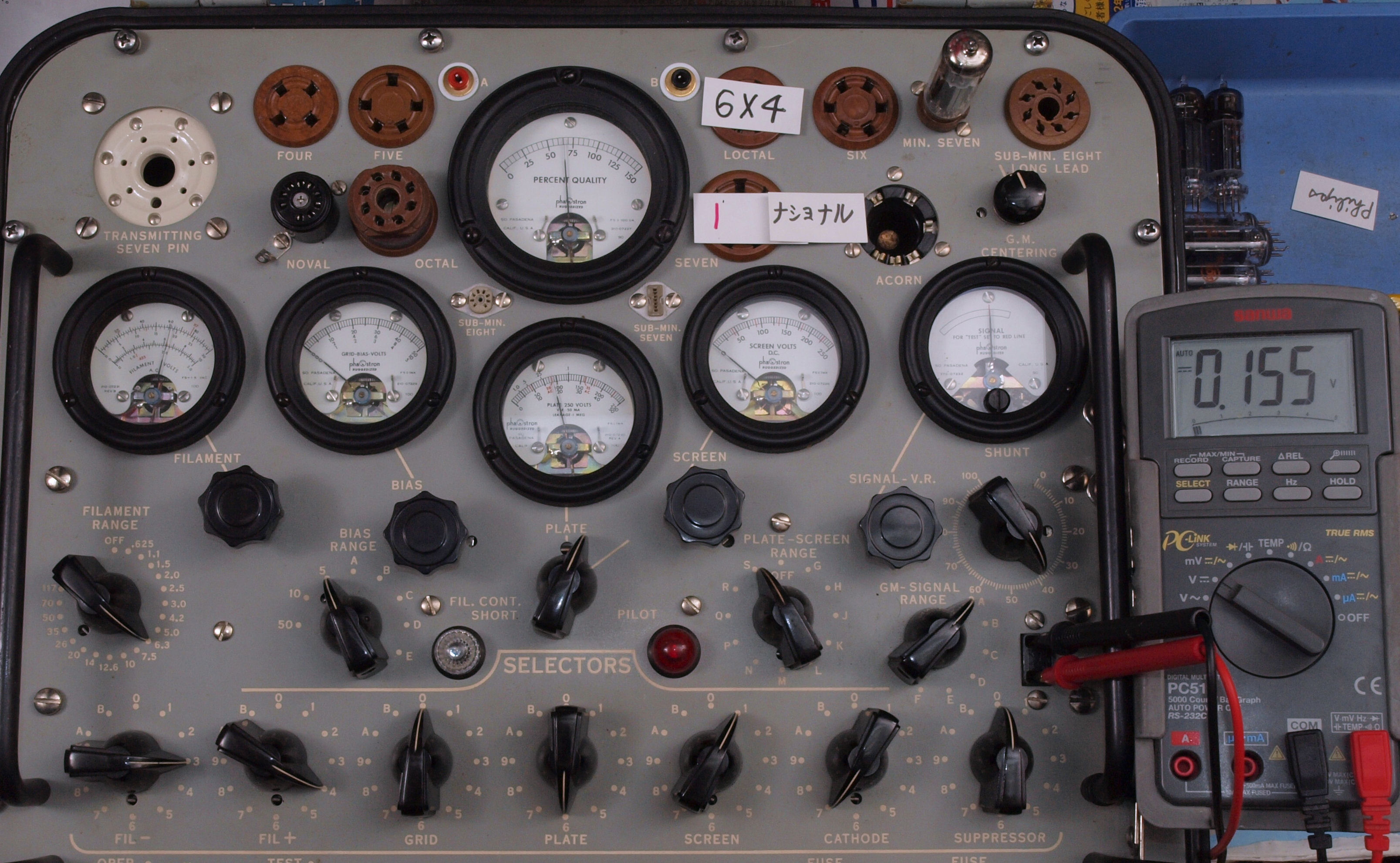

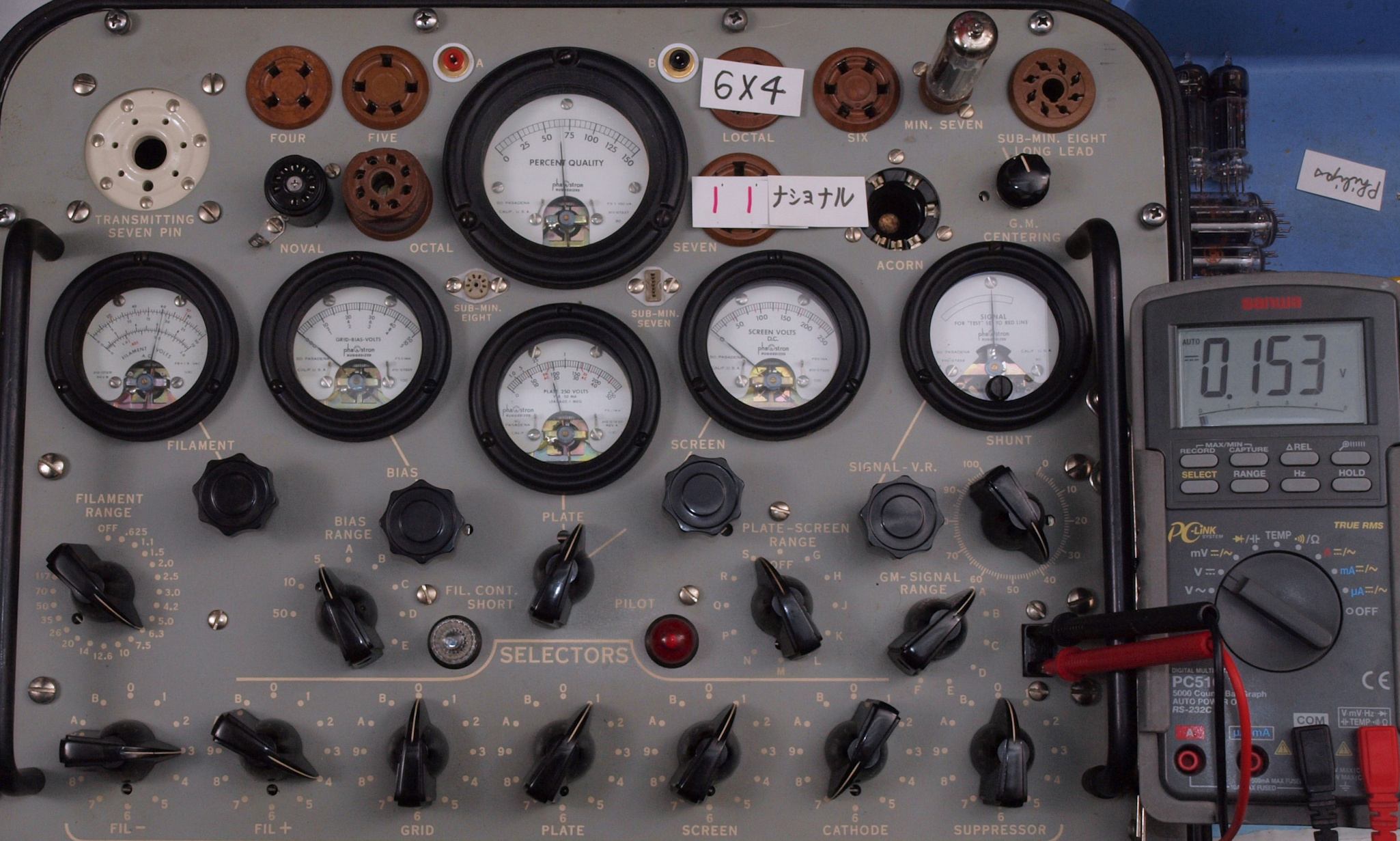

D31. 3本目 Nationa 「6X4」ユニット1測定。 エミッション表示=65、 Ip=0.153V/50Ω=3.06mA。
D32. 3本目 Nationa 「6X4」ユニット2測定。 エミッション表示=65、 Ip=1.55V/50Ω=3.1mA。

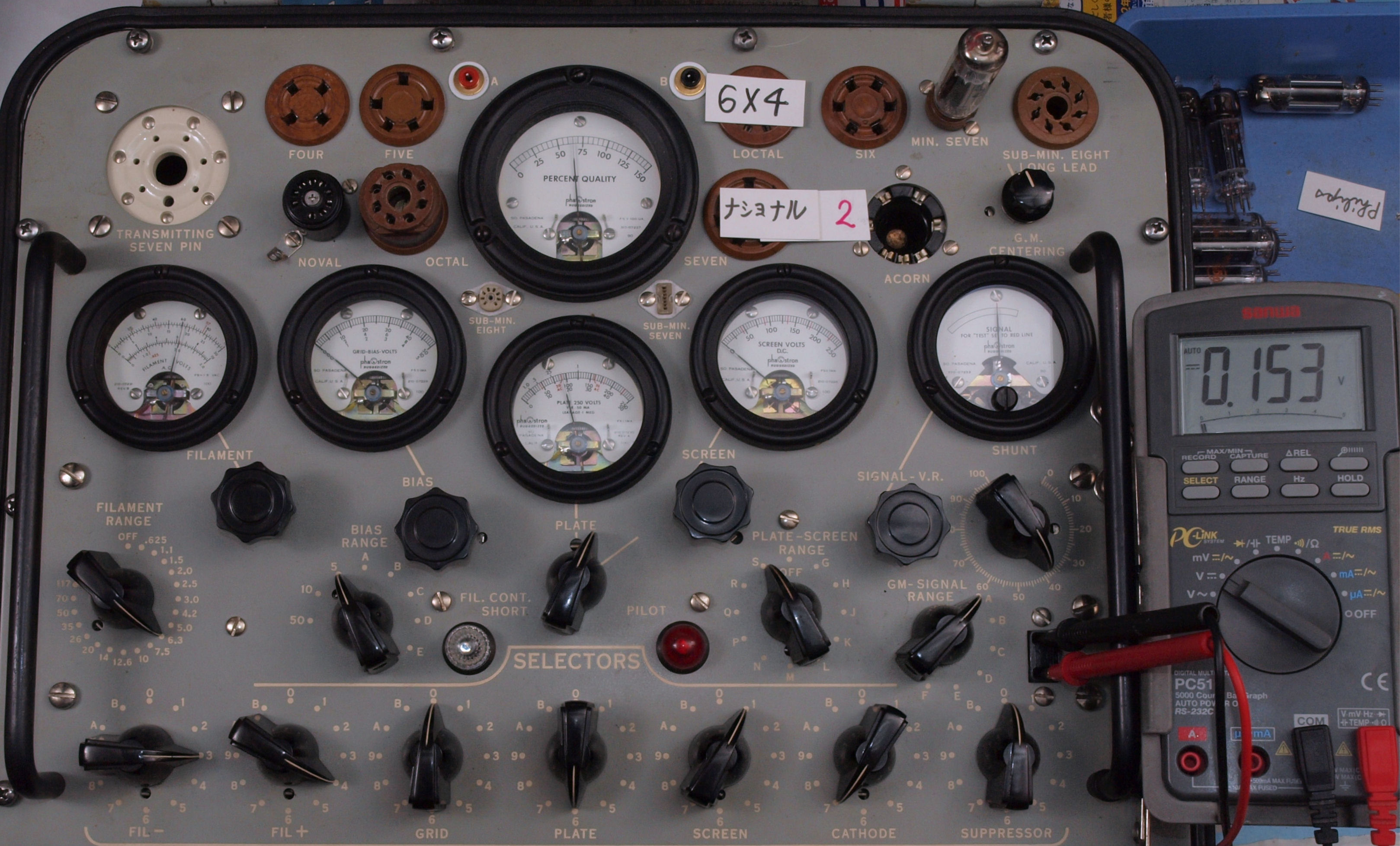

D41. 4本目 Nationa 「6X4」ユニット1測定。 エミッション表示=65、 Ip=0.152V/50Ω=3.04mA。
D42. 4本目 Nationa 「6X4」ユニット2測定。 エミッション表示=65、 Ip=1.53V/50Ω=3.06mA。
D51. 5本目 「6X4」ユニット1測定。 エミッション表示=65、 Ip=0.152V/50Ω=3.04mA。
D52. 5本目 「6X4」ユニット2測定。 エミッション表示=65、 Ip=0.150V/50Ω=3mA。

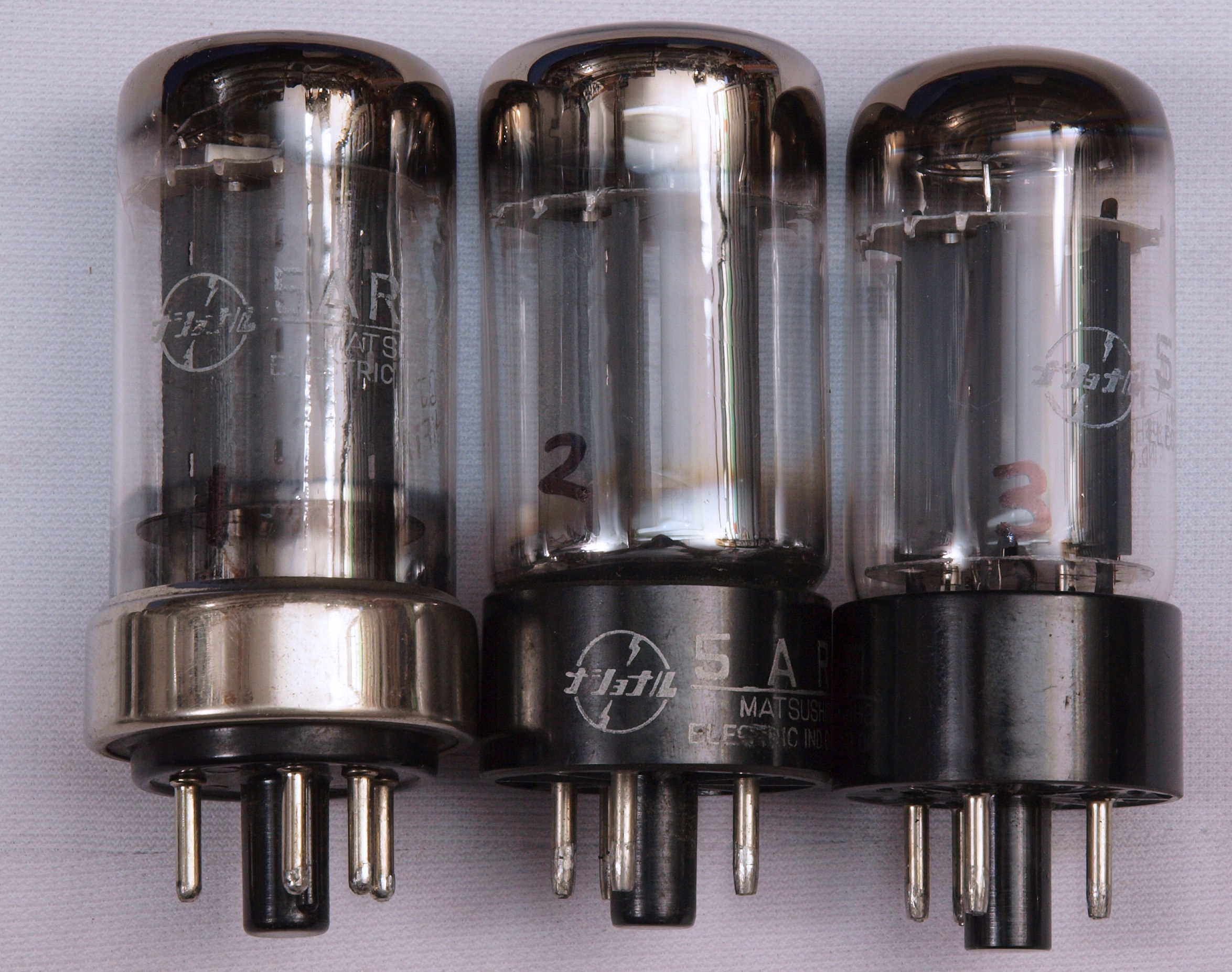

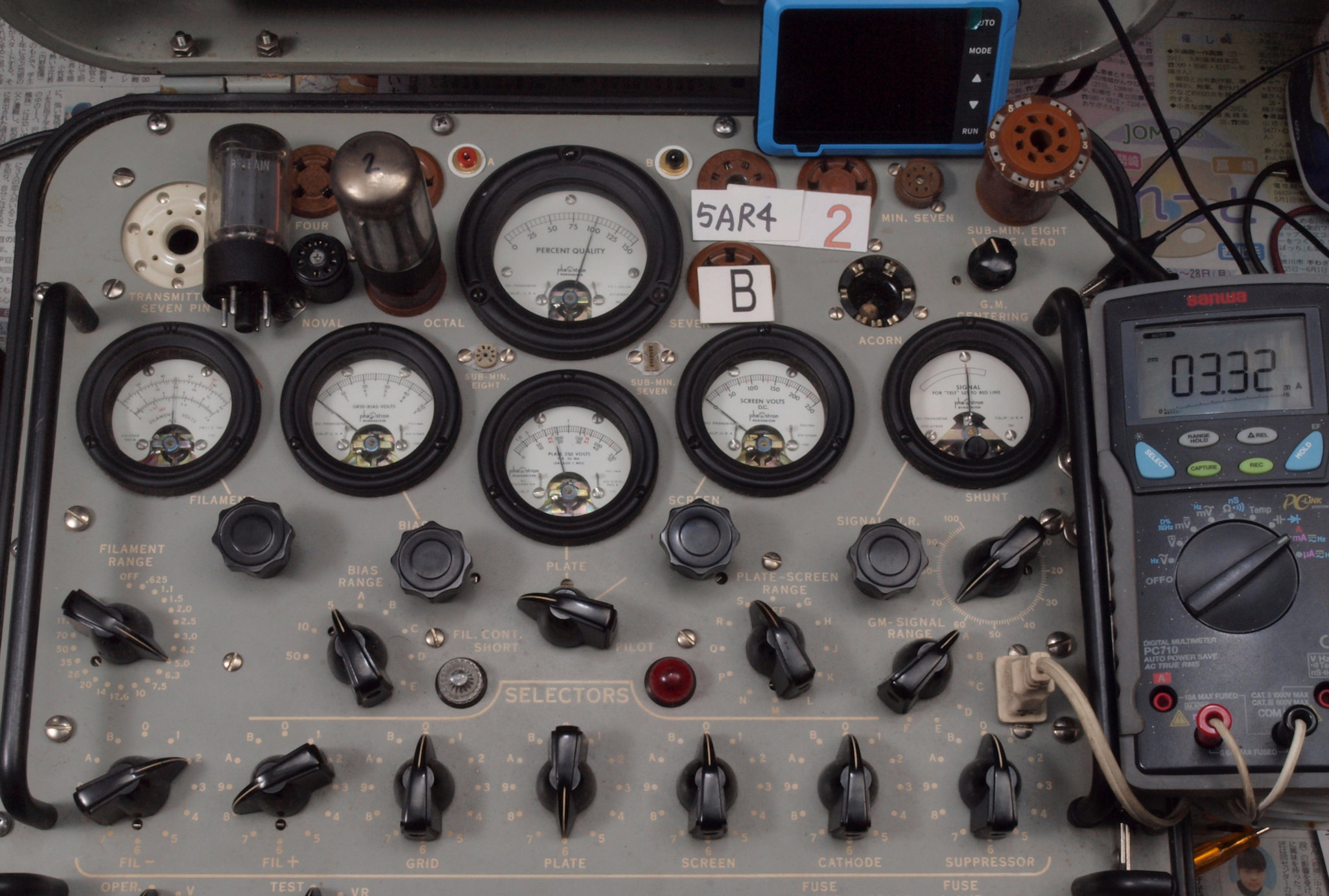

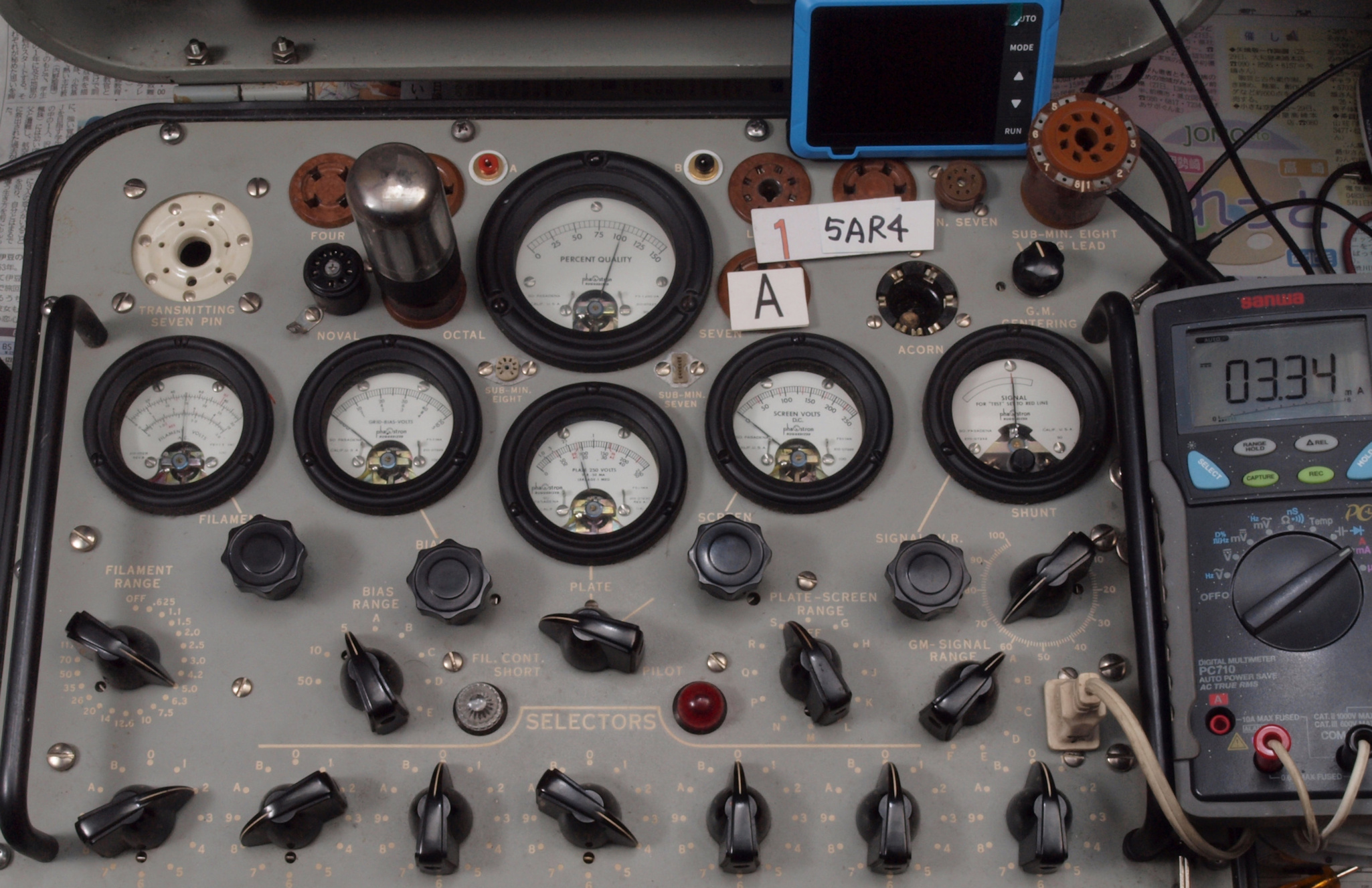

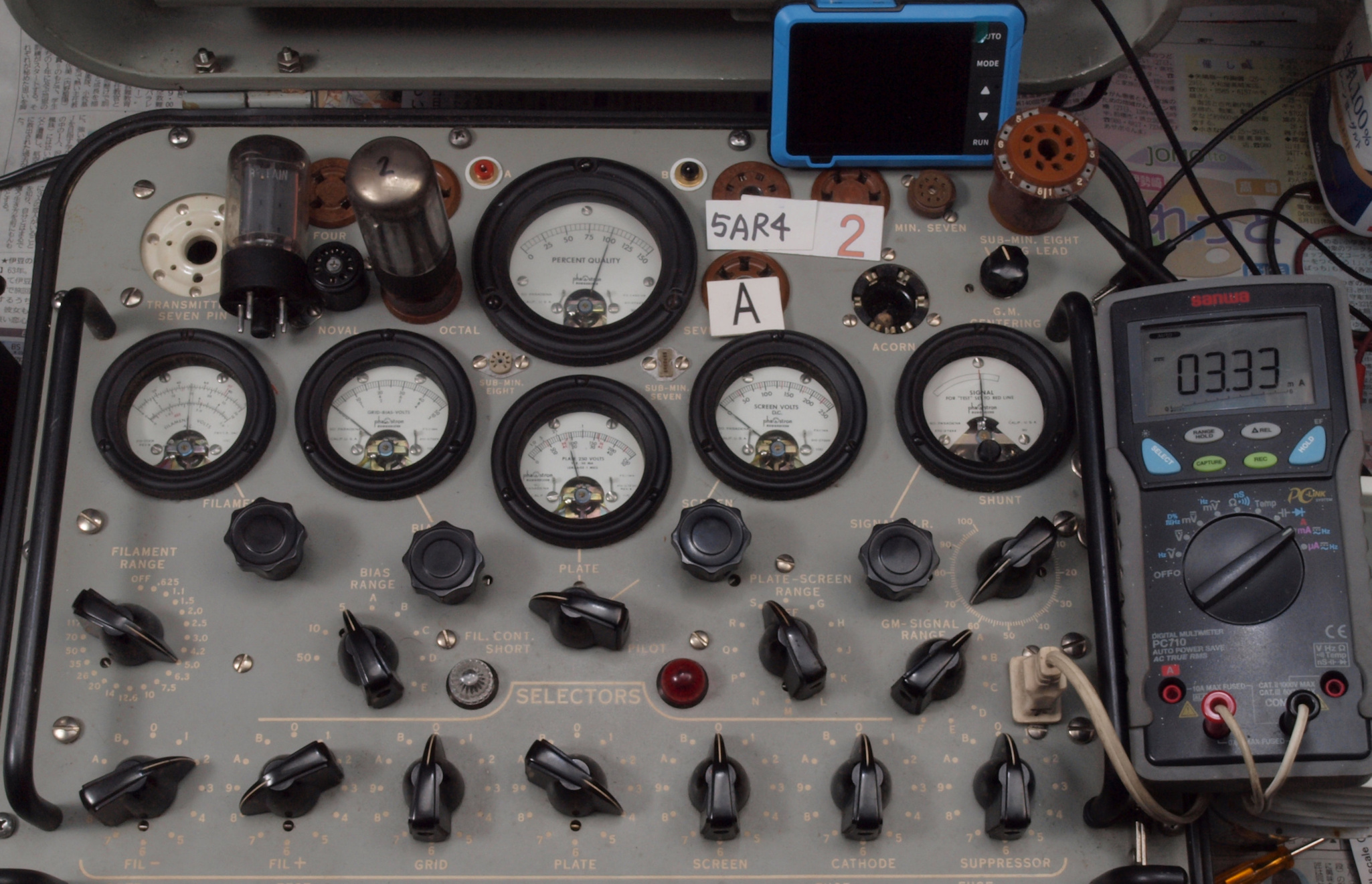

E. National「5AR4」3本 エミッション&Ip測定。
左から、
1本目 「5AR4」 ユニット1測定。 エミッション表示=80、 Ip=2.96mA
           ユニット2測定。 エミッション表示=82、 Ip=2.98mA
2本目 「5AR4」 ユニット1測定。 エミッション表示=85、 Ip=3.16mA。
           ユニット2測定。 エミッション表示=85、 Ip=3.14mA。
3本目 「5AR4」 ユニット1測定。 エミッション表示=85、 Ip=3.16mA。
           ユニット2測定。 エミッション表示=85、 Ip=3.2mA。

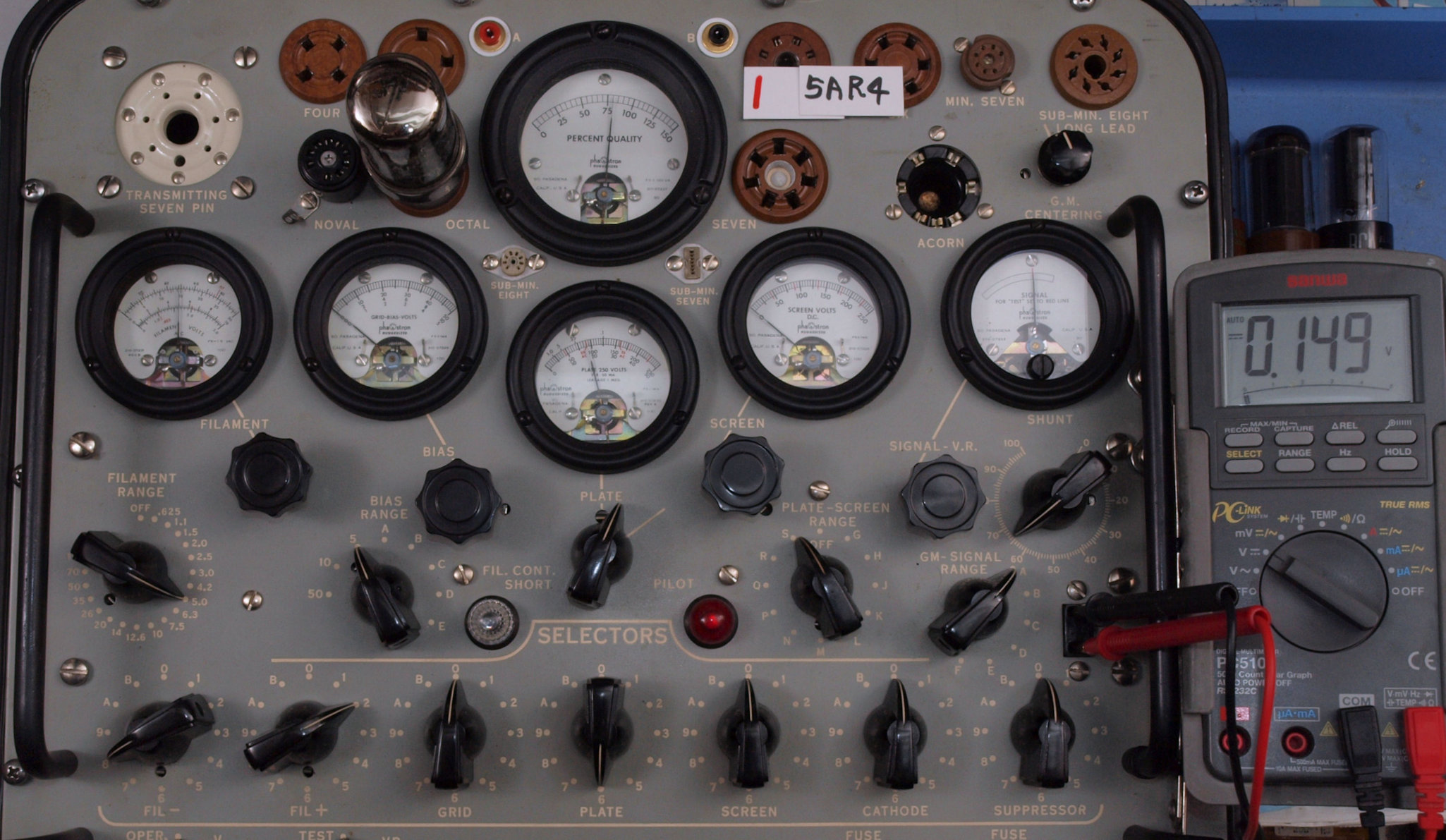

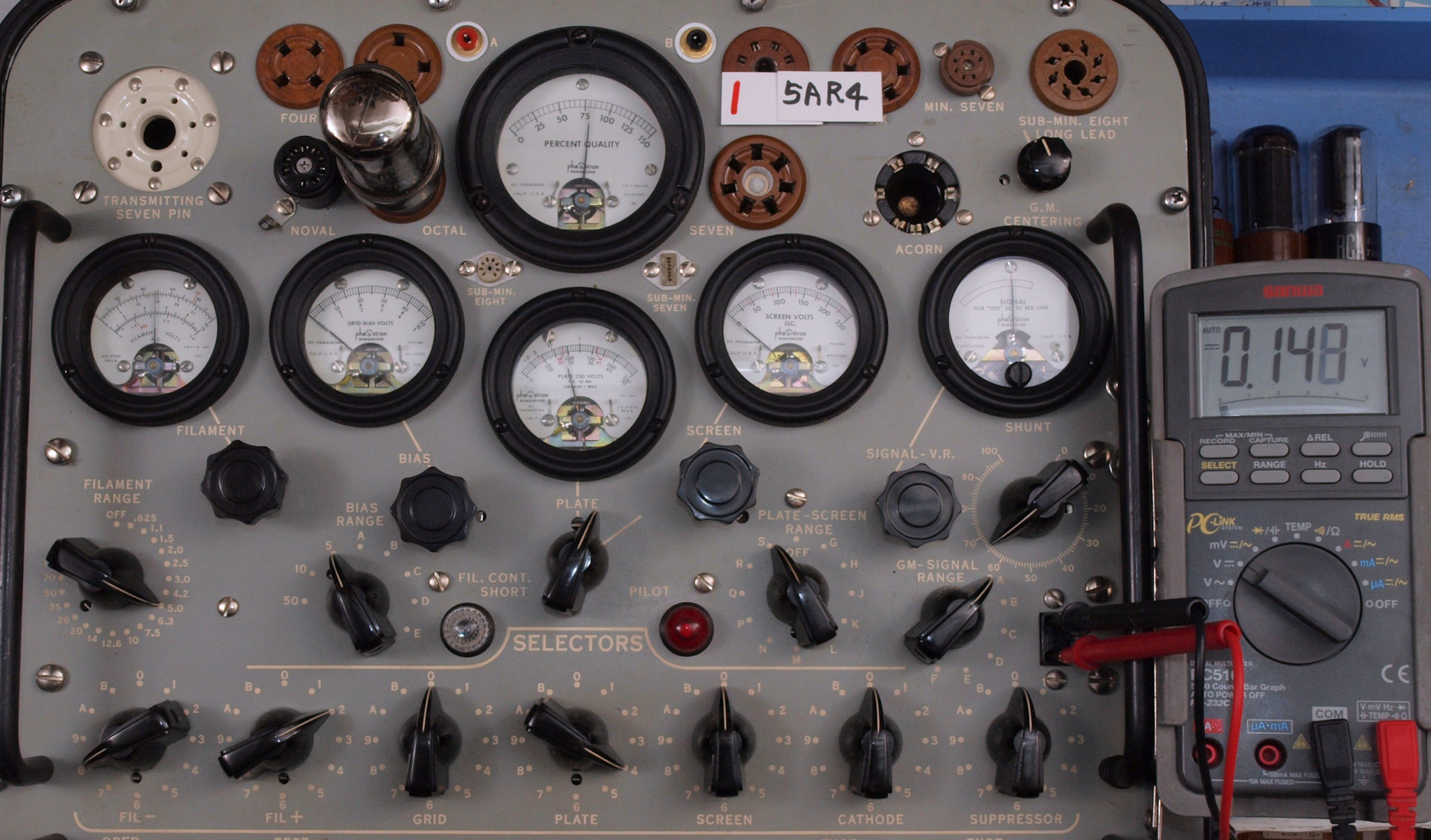

E11. 1本目 「5AR4」ユニット1測定。 エミッション表示=80、 Ip=0.148V/50Ω=2.96mA。
E12. 1本目 「5AR4」ユニット2測定。 エミッション表示=82、 Ip=0.149V/50Ω=2.98mA。

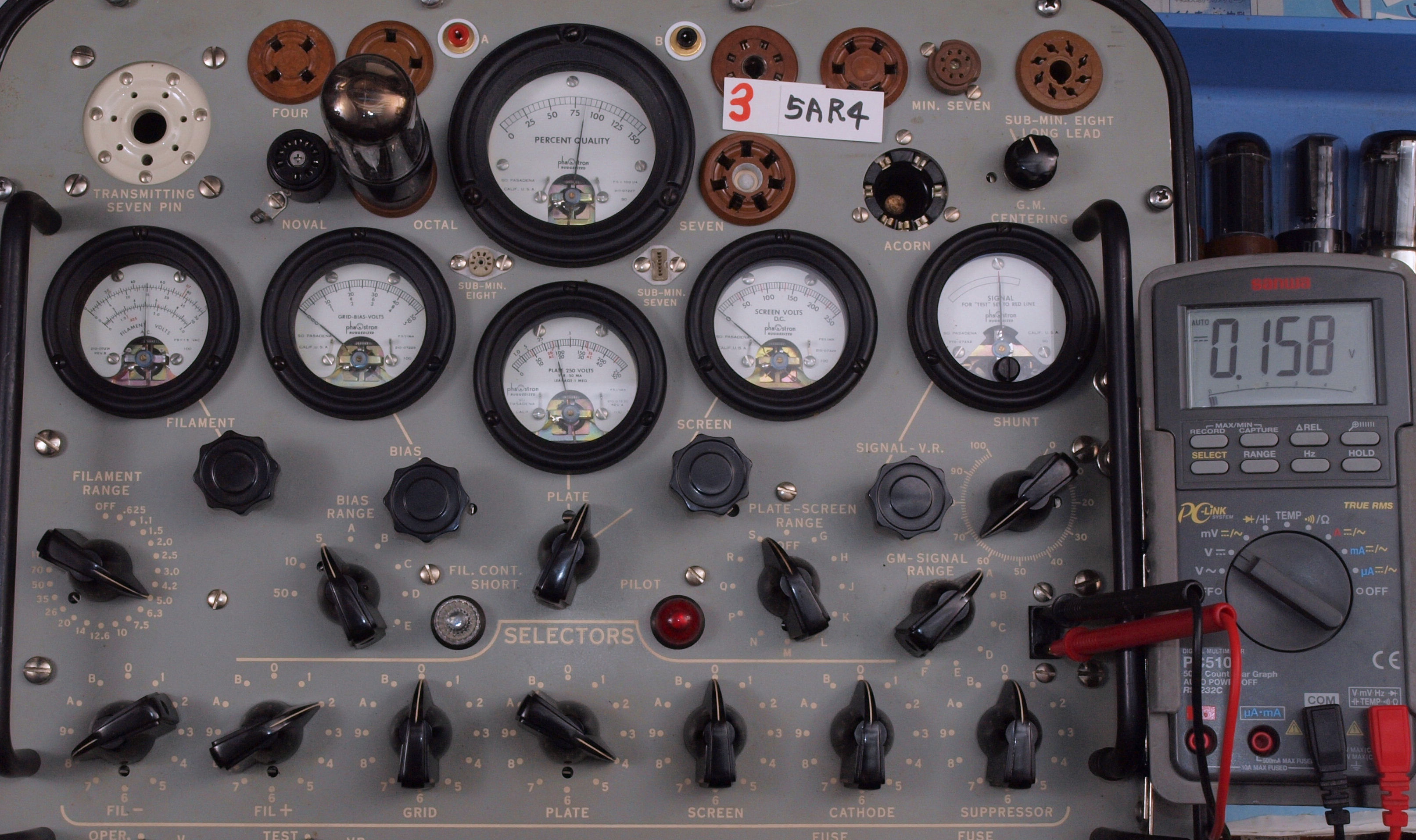

E21. 2本目 「5AR4」ユニット1測定。 エミッション表示=85、 Ip=0.158V/50Ω=3.16mA。

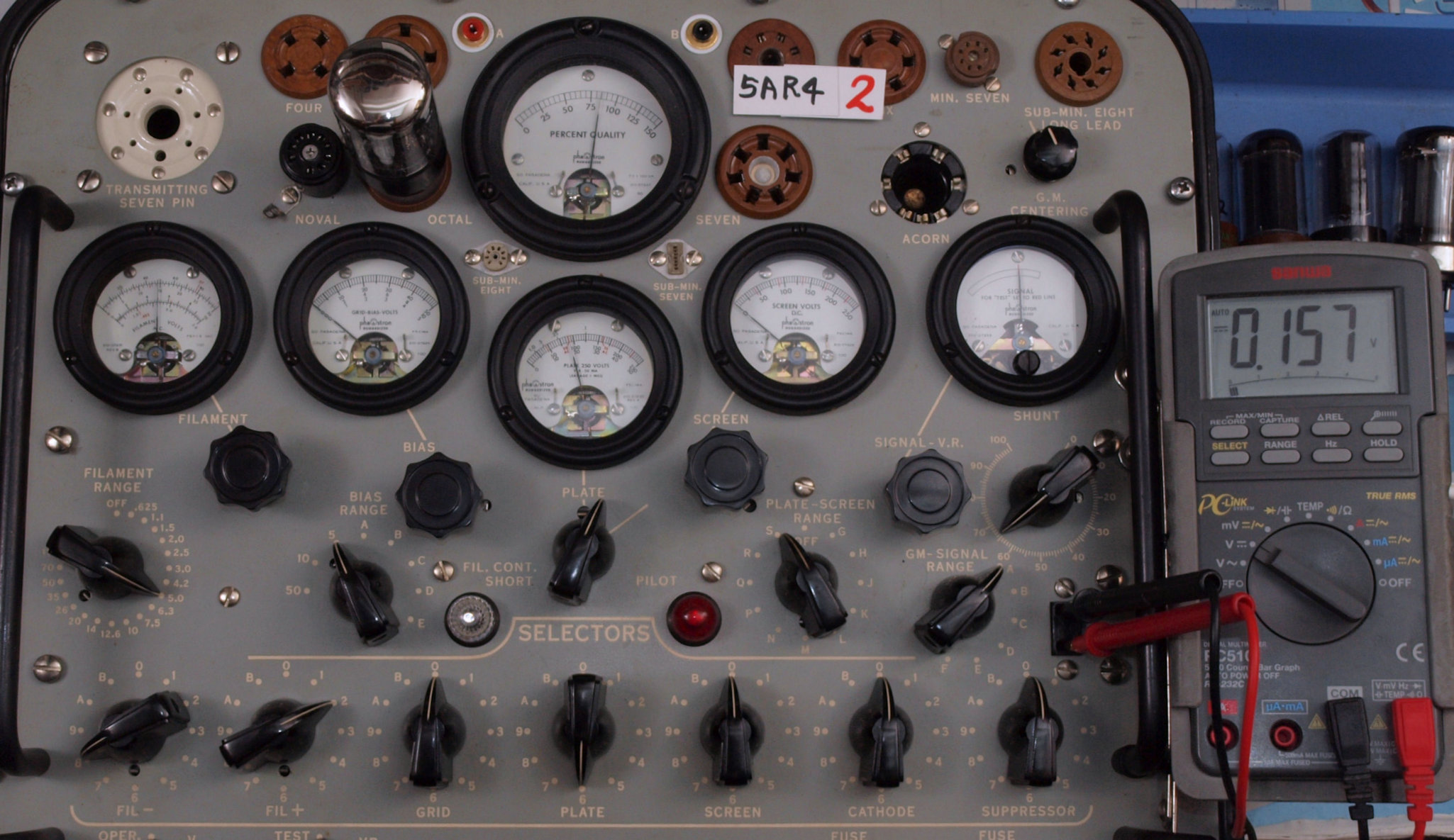

E22. 2本目 「5AR4」ユニット2測定。 エミッション表示=85、 Ip=1.57V/50Ω=3.14mA。
E31. 3本目 「5AR4」ユニット1測定。 エミッション表示=85、 Ip=1.58V/50Ω=3.16mA。
E32. 3本目 「AR4」ユニット2測定。 エミッション表示=85、 Ip=0.160V/50Ω=3.2mA。
          y3-8, 6x4w-c, 6x4-e, 5ar4-7
