Vacuum Tube Tester Hickok TV-2B/Uで
5881WXT Gm、Ip測定
YAHOOオークションで購入、 SOVTEK 5881WXT 8本。
  • 1本目 「5881WXT」測定。 Gm=7250μmho、Ip=82.4mA。
    2本目 「5881WXT」測定。 Gm=7150μmho、Ip=82.0mA。
    3本目 「5881WXT」測定。 Gm=7250μmho、Ip=80.0mA。
    4本目 「5881WXT」測定。 Gm=7250μmho、Ip=78.3mA。
    5本目 「5881WXT」測定。 Gm=7250μmho、Ip=78.4mA。
    6本目 「5881WXT」測定。 Gm=7000μmho、Ip=76.0mA。
    7本目 「5881WXT」測定。 Gm=7500μmho、Ip=75.5mA。
    8本目 「5881WXT」測定。 Gm=6300μmho、Ip=67.5mA。

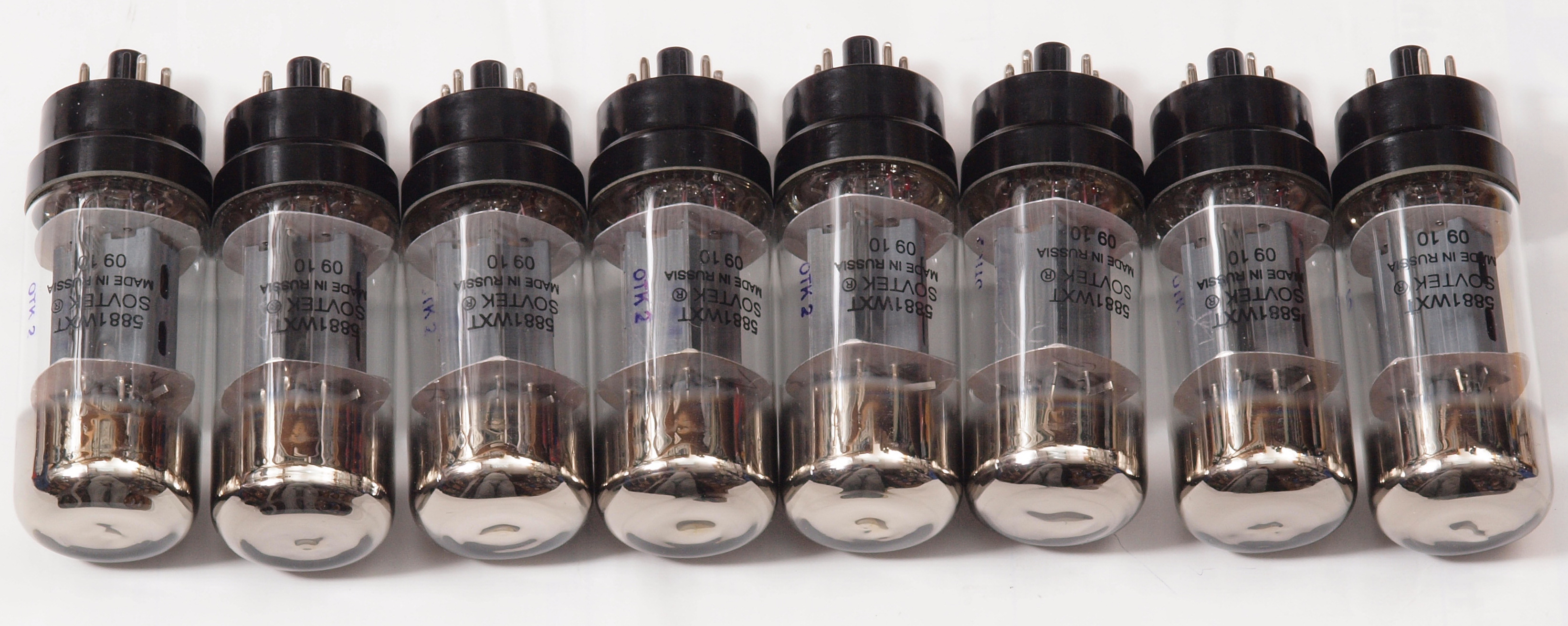

A1. YAHOOオークションで購入、SOVTEK 5881WXT 8本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho
    「Ep=250V、Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
SOVTEK 5881WXT 左から、
1本目 「5881WXT」測定。 Gm=7250μmho、Ip=82.4mA。
2本目 「5881WXT」測定。 Gm=7150μmho、Ip=82.0mA。
3本目 「5881WXT」測定。 Gm=7250μmho、Ip=80.0mA。
4本目 「5881WXT」測定。 Gm=7250μmho、Ip=78.3mA。
5本目 「5881WXT」測定。 Gm=7250μmho、Ip=78.4mA。
6本目 「5881WXT」測定。 Gm=7000μmho、Ip=76.0mA。
7本目 「5881WXT」測定。 Gm=7500μmho、Ip=75.5mA。
8本目 「5881WXT」測定。 Gm=6300μmho、Ip=67.5mA。

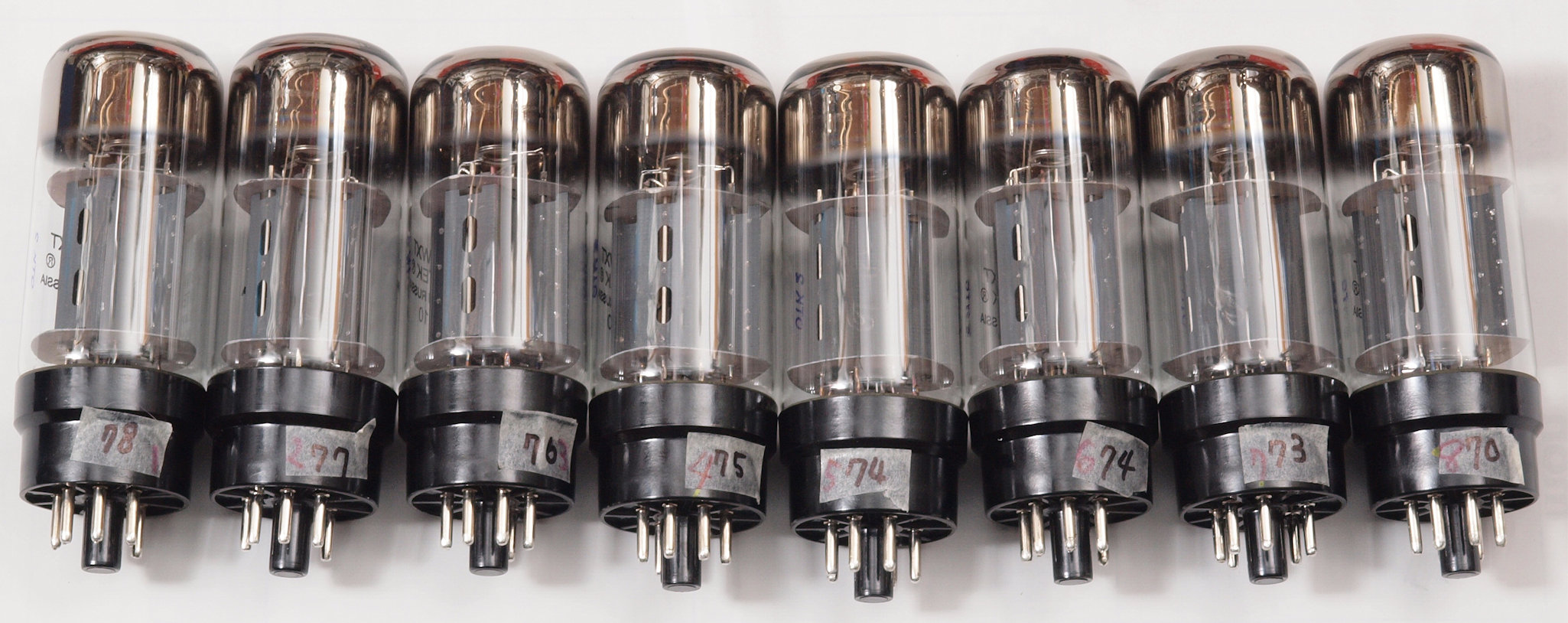

ソケットの黒い数字は、販売者のTV-7D/uでの測定値。
70=8750μmho、75=8812μmho、80=10000μmho、90=11250μmho。
TV-7D/uでの測定条件 「Ep=180V、Esg=150V、Eg1=−3.2V」なので、上記値とはは異なる。
A11. 1本目 「5881WXT」測定。Gm=7250μmho、Ip=82.4mA。
      RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
A12. 2本目 「5881WXT」測定。 Gm=7150μmho、Ip=82.0mA。

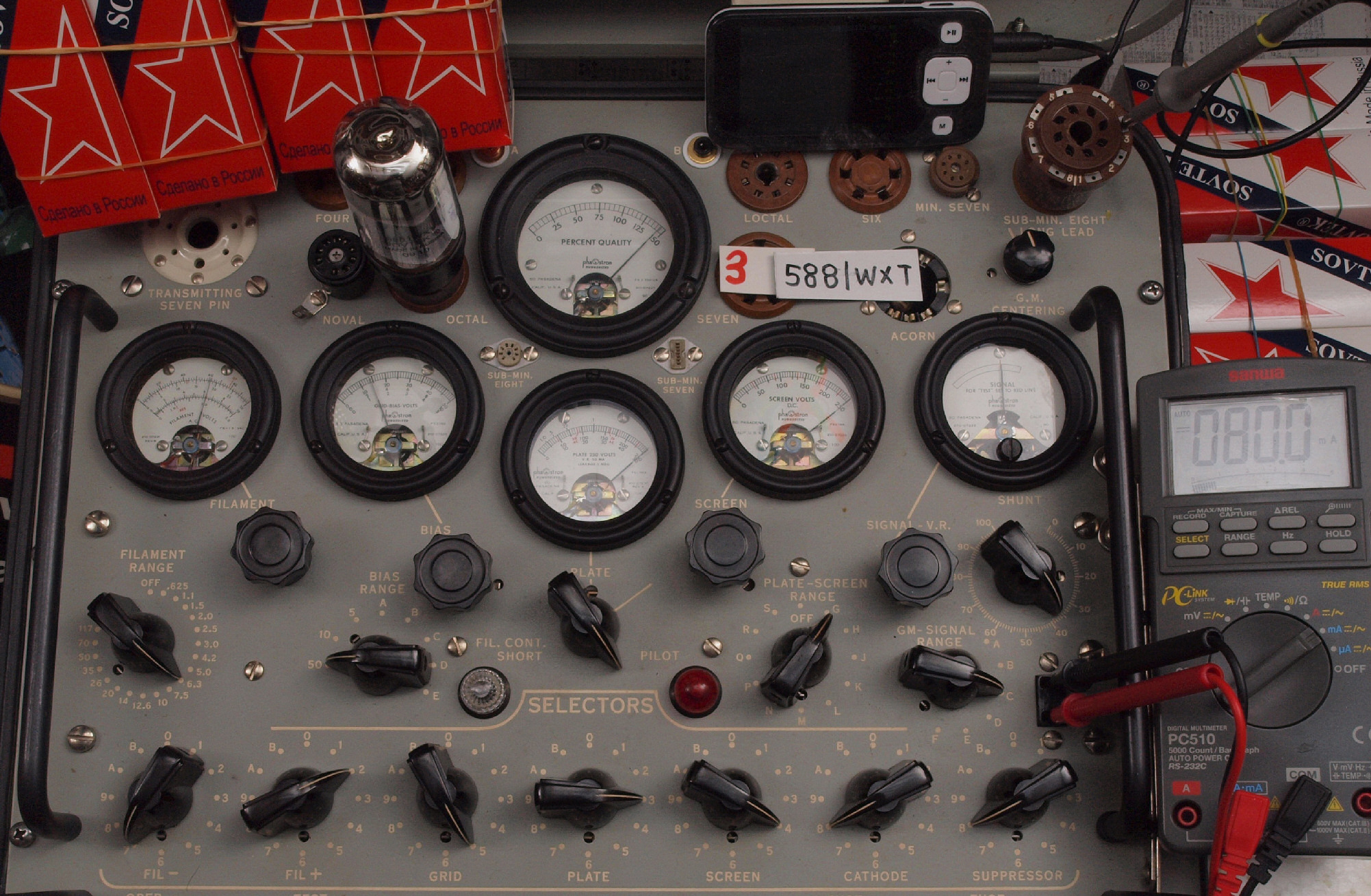

A13. 3本目 「5881WXT」測定。Gm=7250μmho、Ip=80.0mA。
        RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
A14. 4本目 「7500」測定。 Gm=7250+μmho、Ip=78.3mA。
A15. 5本目 「5881WXT」測定。Gm=7250μmho、Ip=78.4mA。
         RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

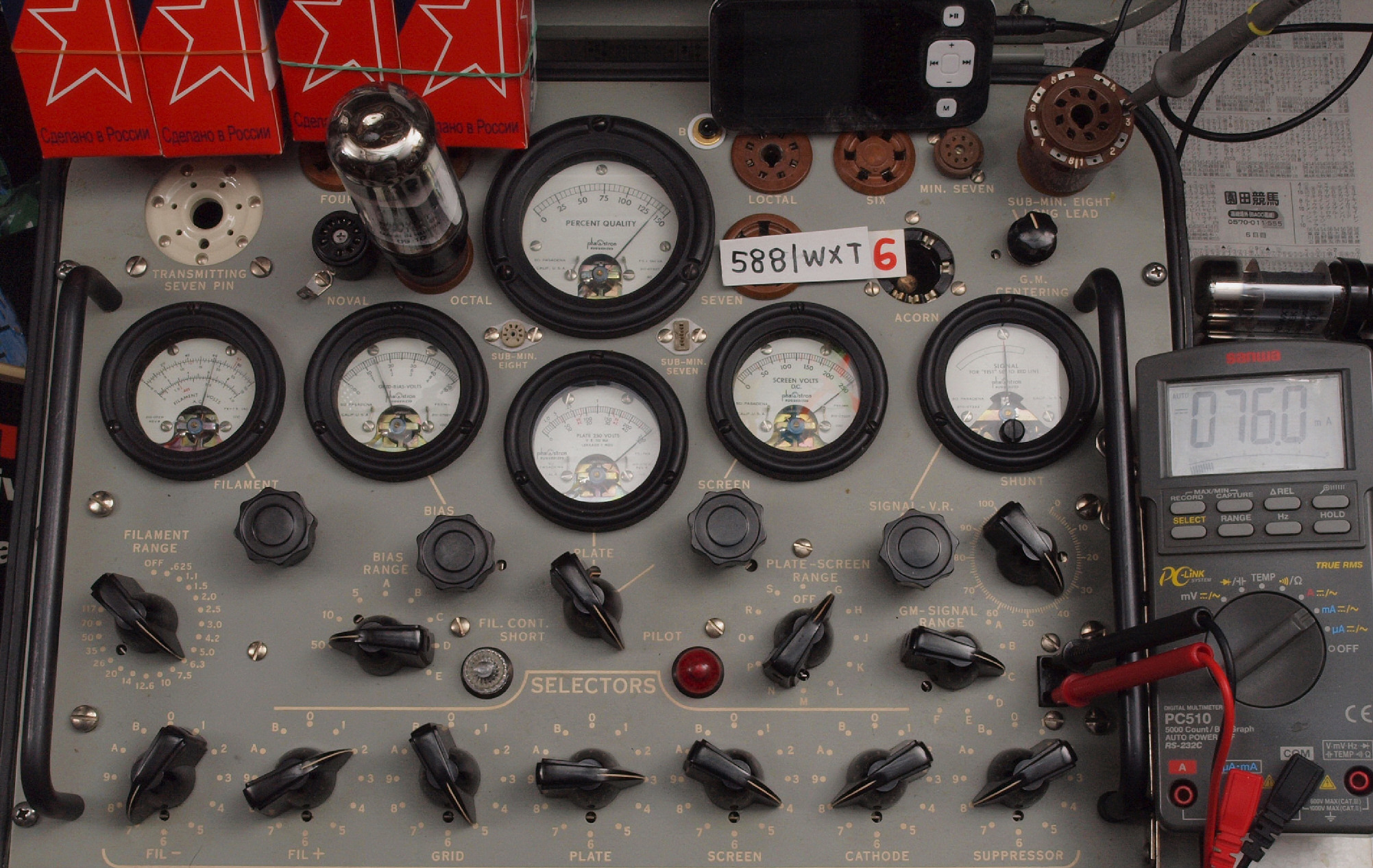

A16. 6本目 「5881WXT」測定。 Gm=7000μmho、Ip=76.0mA。

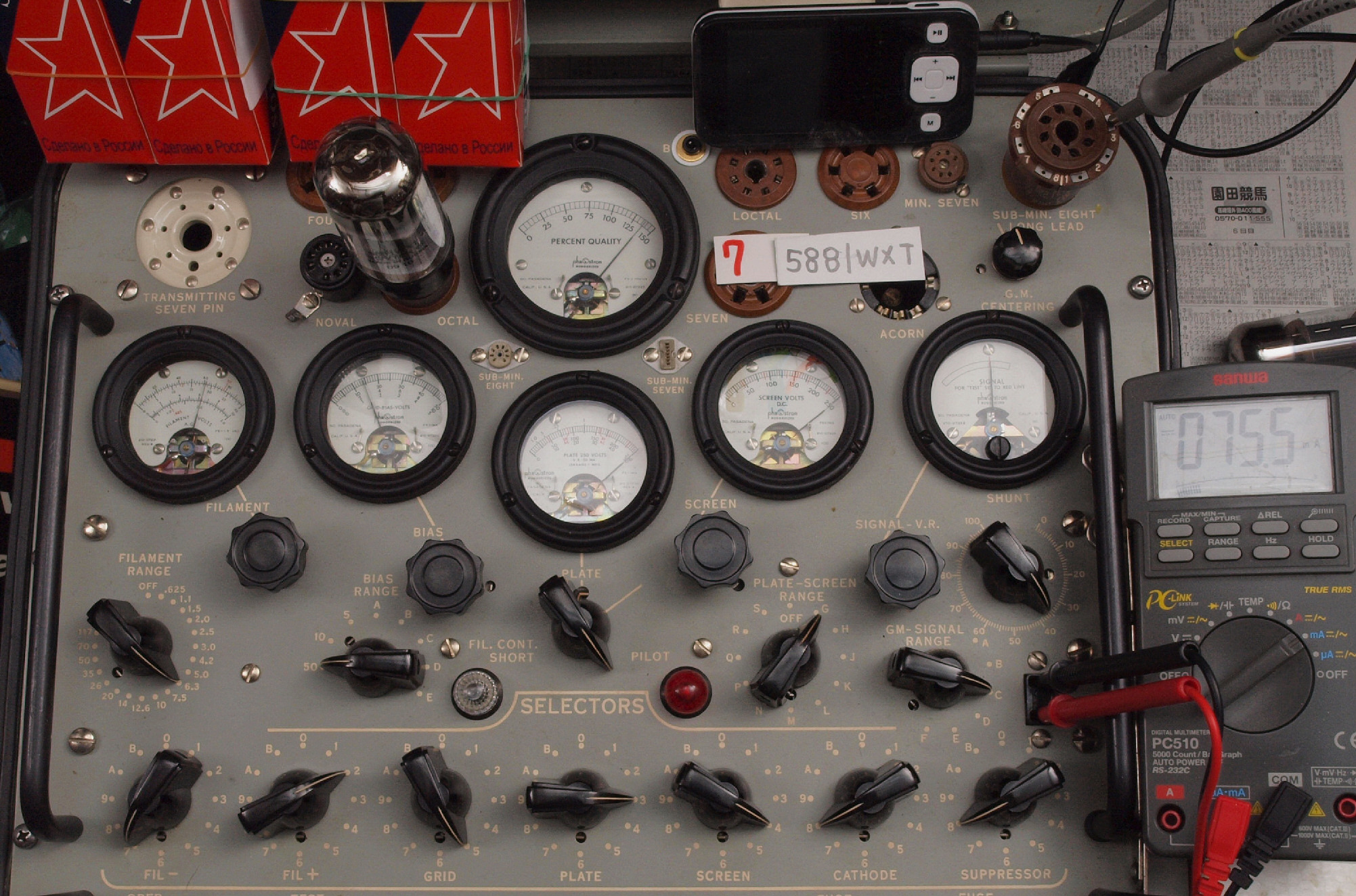

A17. 7本目 「5881WXT」測定。Gm=6800μmho、Ip=75.5mA。
        RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

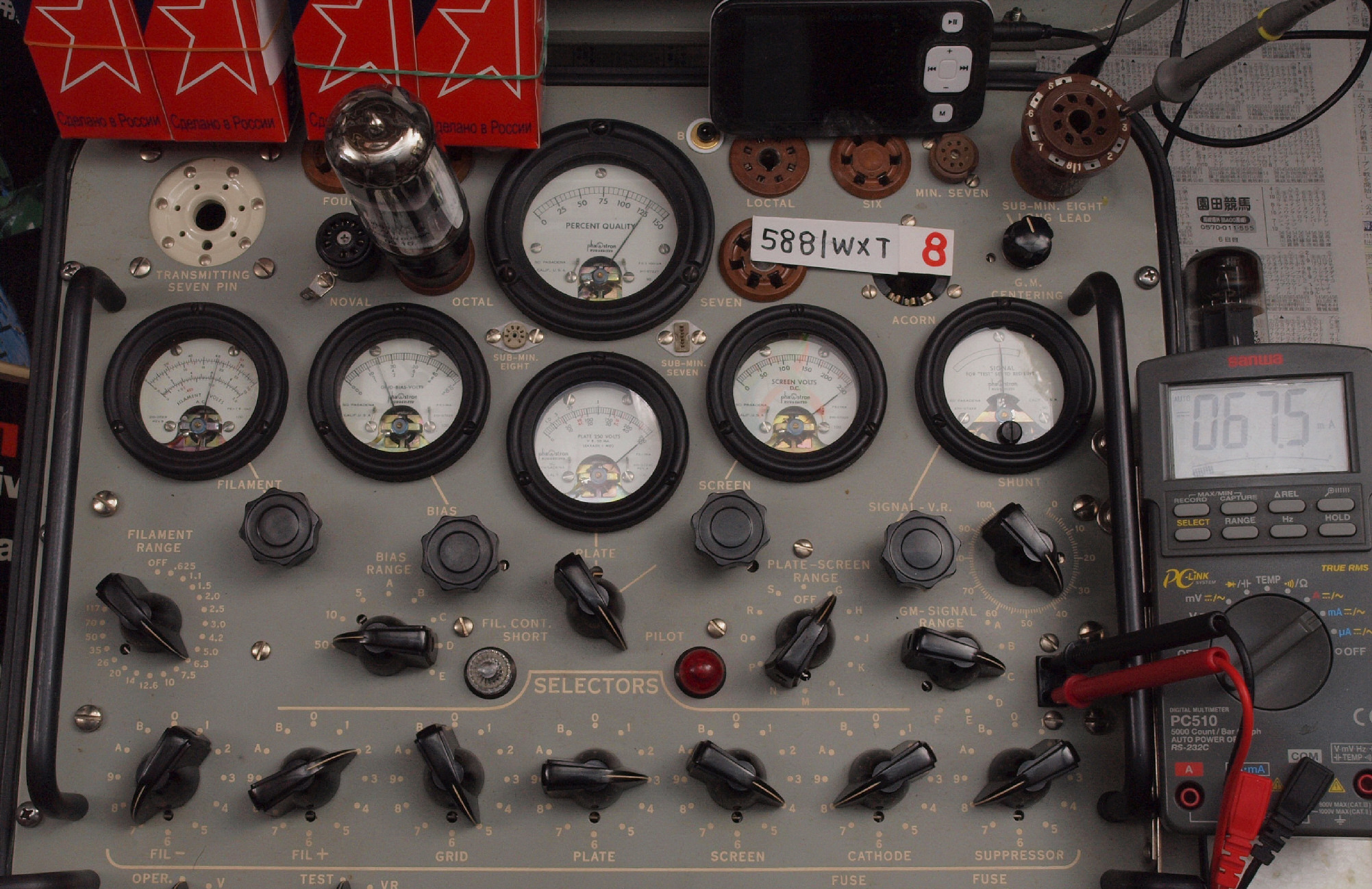

A18. 8本目 「5881WXT」測定。 Gm=6300+μmho、Ip=67.5mA。
A29. プレート波形を観測しながら測定する。
測定電源は安定化(電源・周波数)電源を使用し、AC115V 60Hzで行う。
