| Vacuum Tube Tester Hickok TV-2B/Uで 東芝５７５１、５８１４Ａ Ｇｍ ＆ Ｉｐ測定 |
Ａ．東芝５７５１、５８１４Ａ本測定。
|
| Ｕ． TubeTester ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる測定。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ１． 左から「５７５１」１本目．２本目．４本目、「５８１４Ａ」１本目、２本目。 真空管ハンドブック（規格表）の、 ５７５１（５７５１互換）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１ｍＡ、Ｅｇ１＝−３Ｖ」。 ５８１４Ａ（１２AＵ７高信頼菅）相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝−８．５Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。 |
 |
| 左から「５７５１」１本目．２本目．４本目、「５８１４Ａ」１本目、２本目。 |
 |

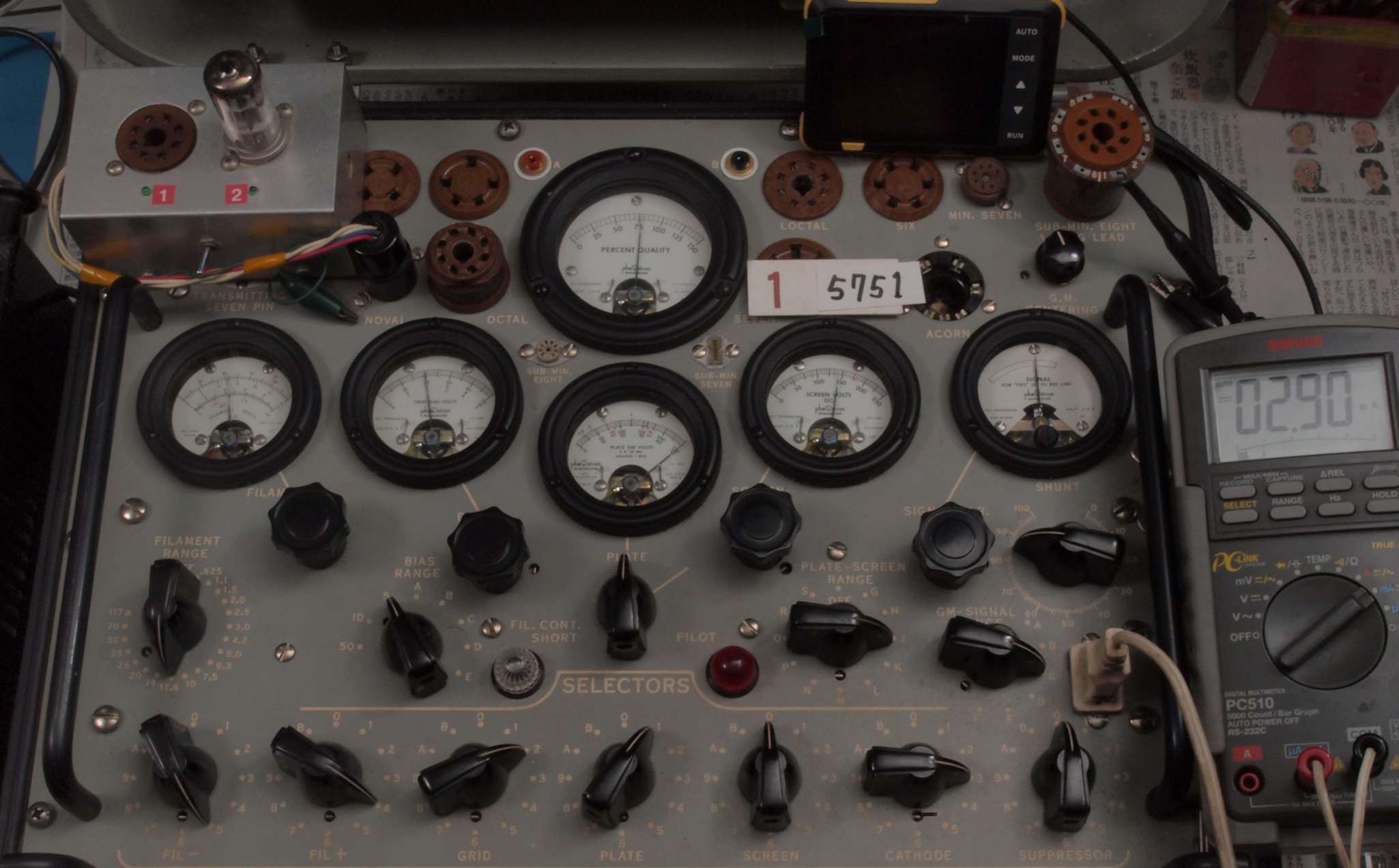

| Ｕ１１． １本目「５７５１」ユニット１。 Ｇｍ測定＝１５４０μmho、ＩＰ＝２．９０ｍＡ。 測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。 ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho |
 |

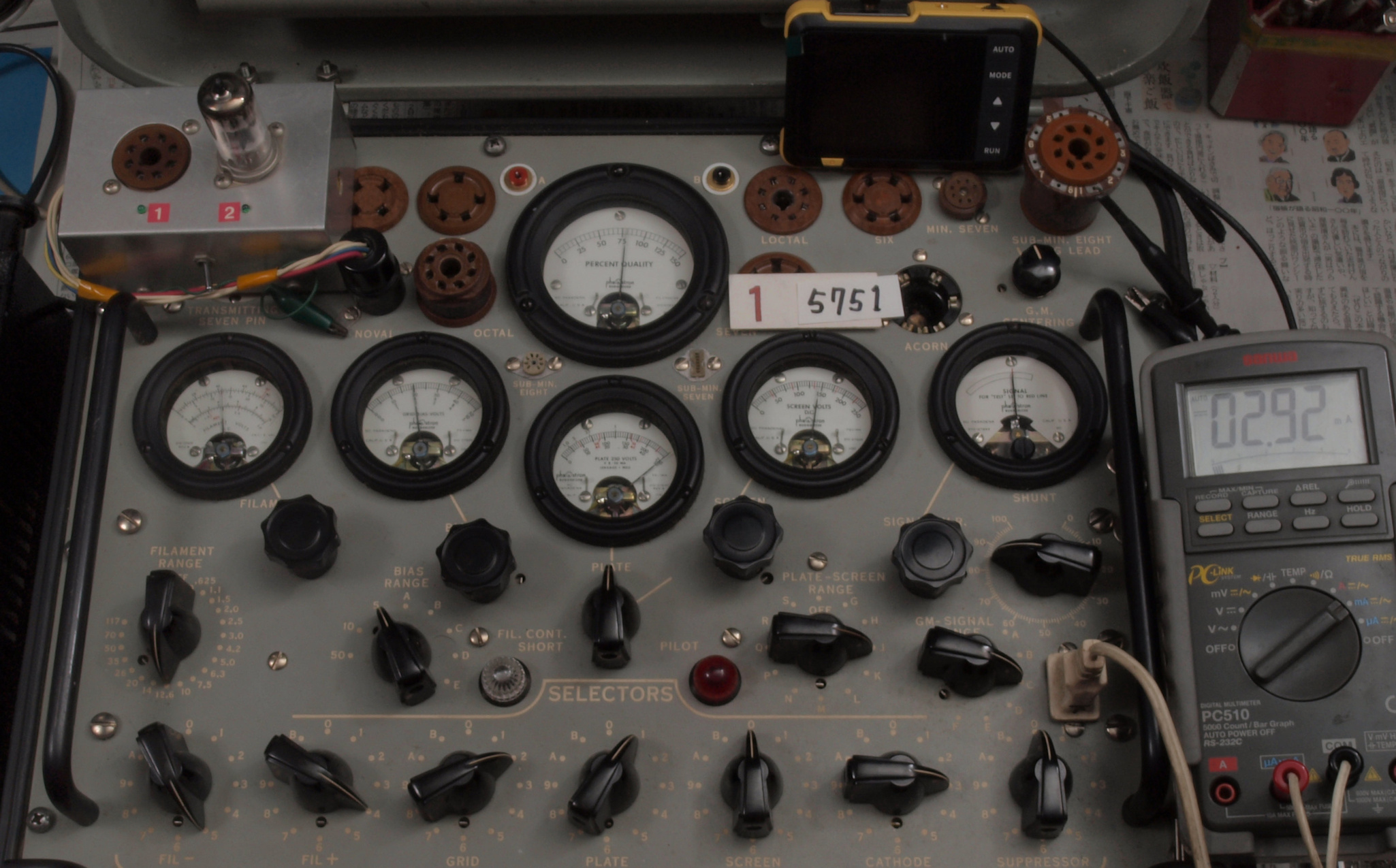

| Ｕ１２． １本目「５７５１」ユニット２。 Ｇｍ測定＝１５６０μmho、ＩＰ＝２．９２ｍＡ。 |
 |

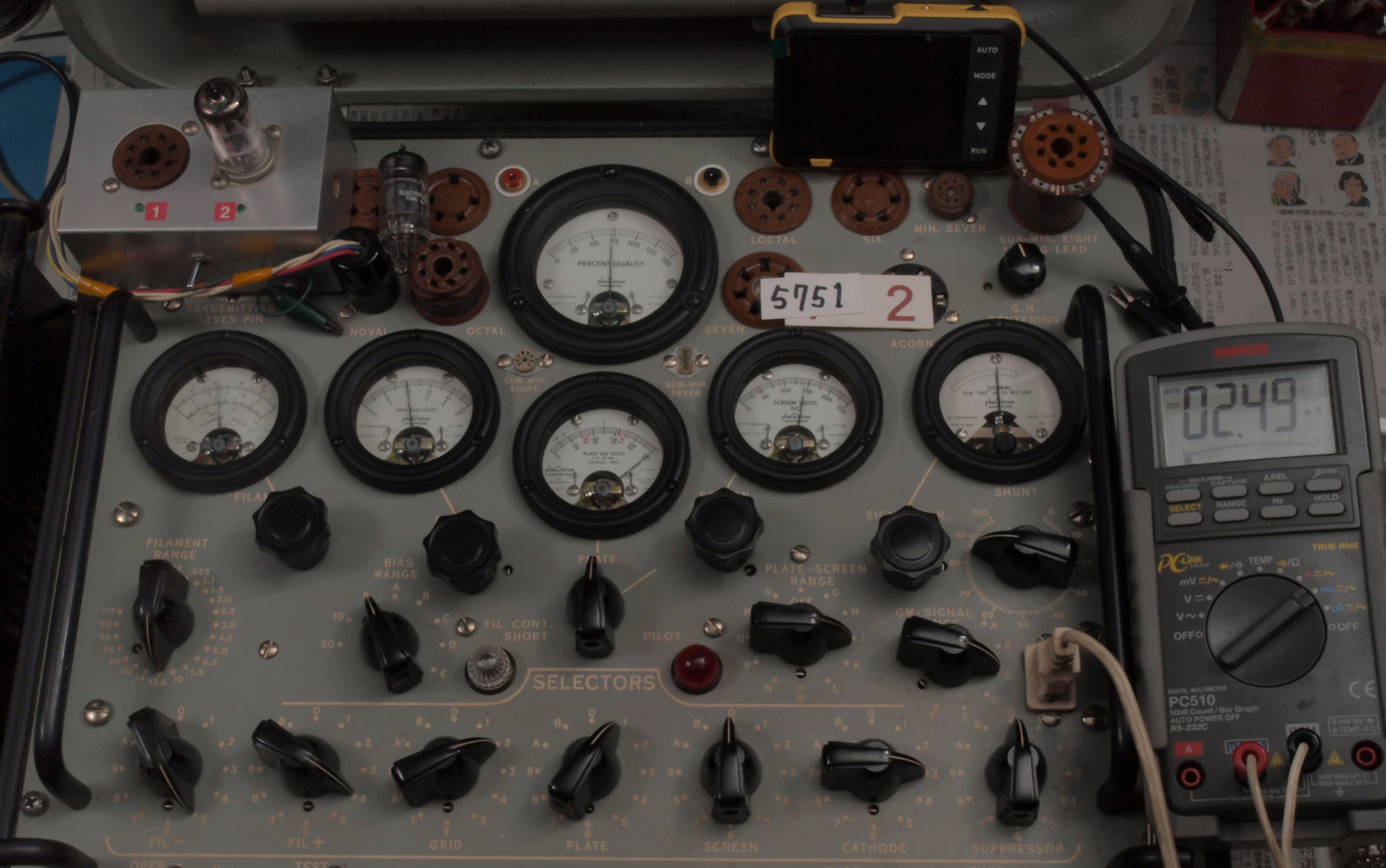

| Ｕ２１． ２本目「５７５１」ユニット１。 Ｇｍ測定＝１４００μmho、ＩＰ＝２．４９ｍＡ。 測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。 ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho |
 |

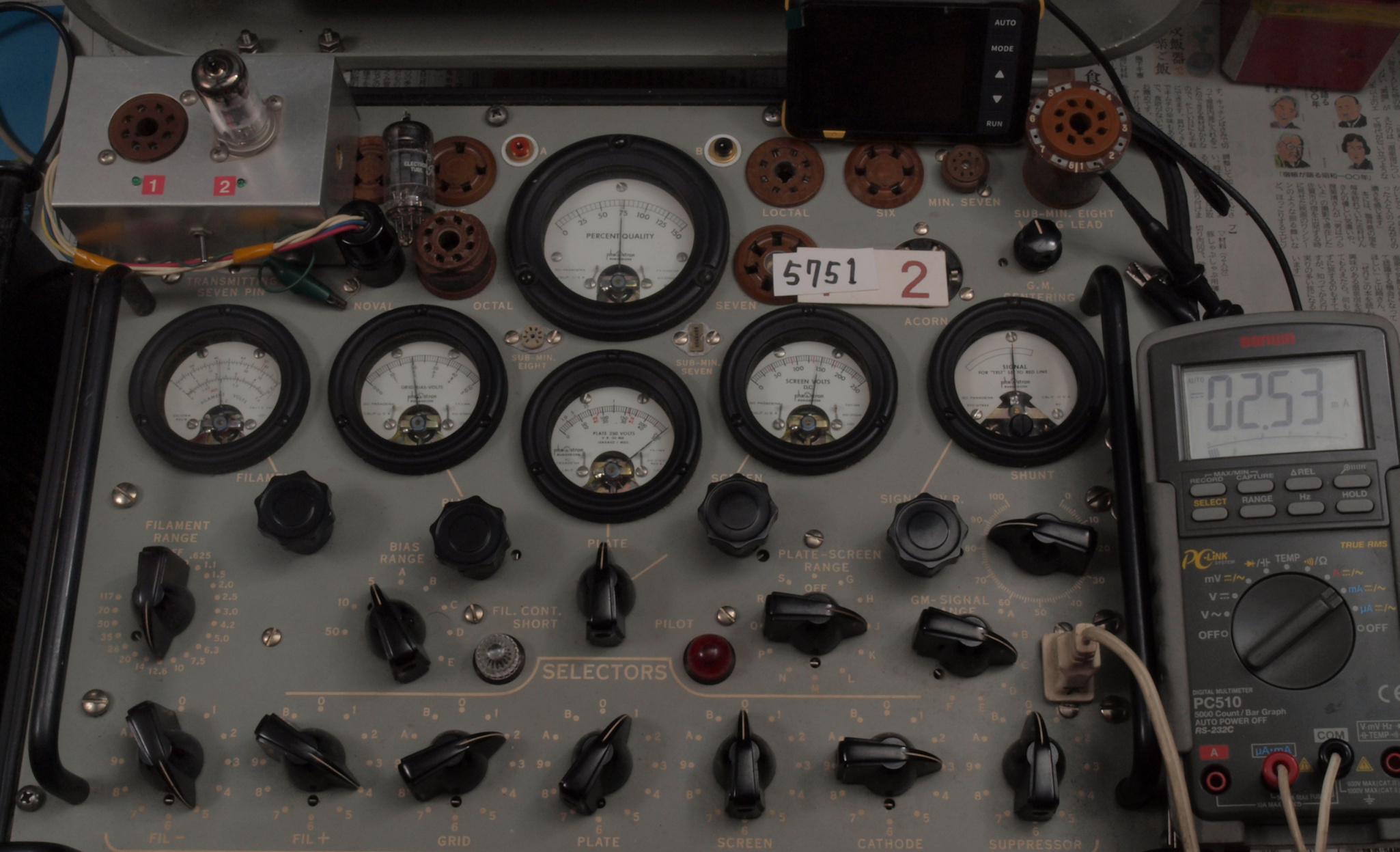

| Ｕ２２． ２本目「５７５１」ユニット２。 Ｇｍ測定＝１４８０μmho、ＩＰ＝２．５３ｍＡ。 |
 |

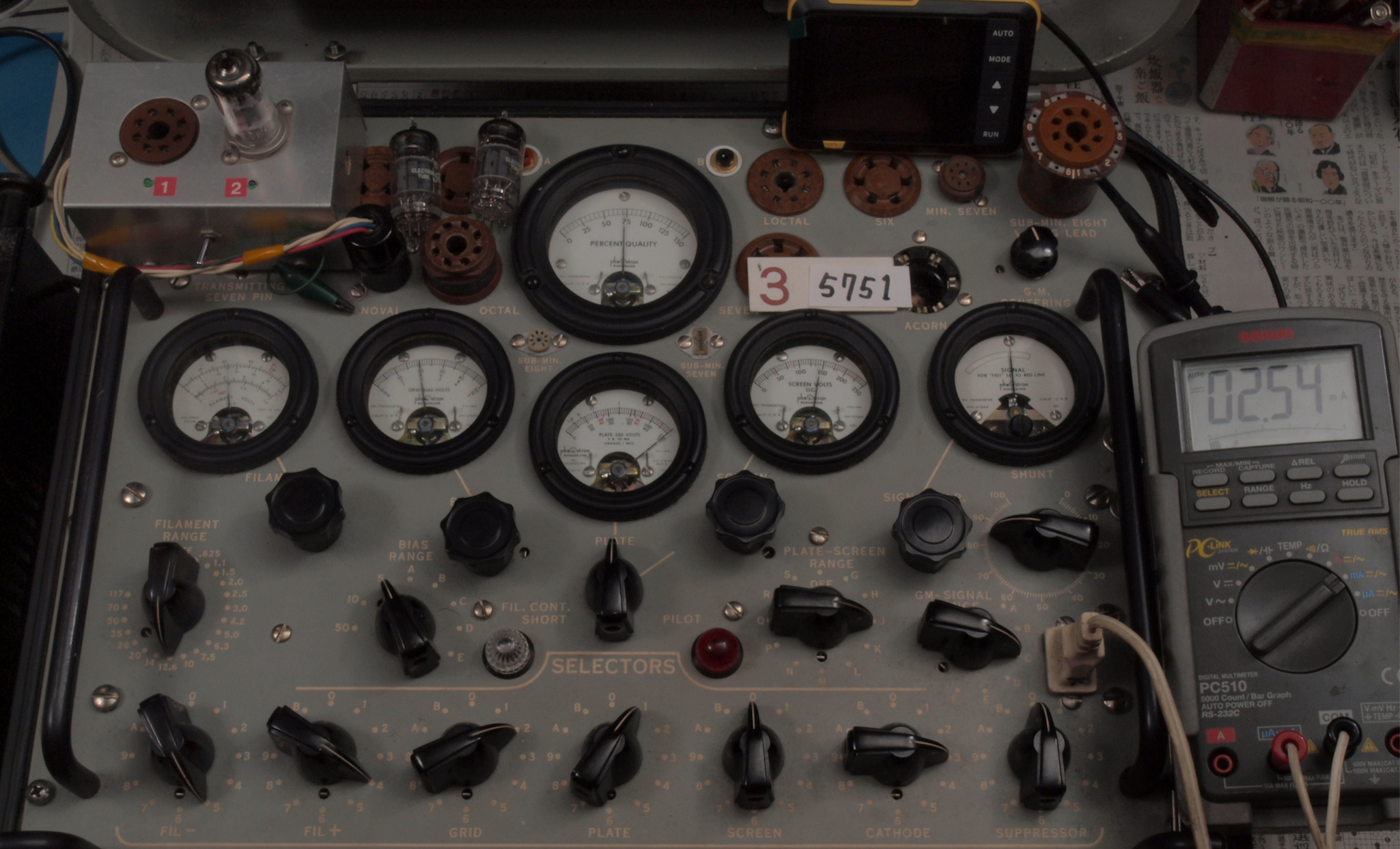

| Ｕ３１． ３本目「５７５１」ユニット１。 Ｇｍ測定＝１４６０μmho、ＩＰ＝２．５４ｍＡ。 測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。 ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho |
 |
| Ｕ３２． ３本目「５７５１」ユニット２。 Ｇｍ測定＝１６００μmho、ＩＰ＝２．９５ｍＡ。 |
 |

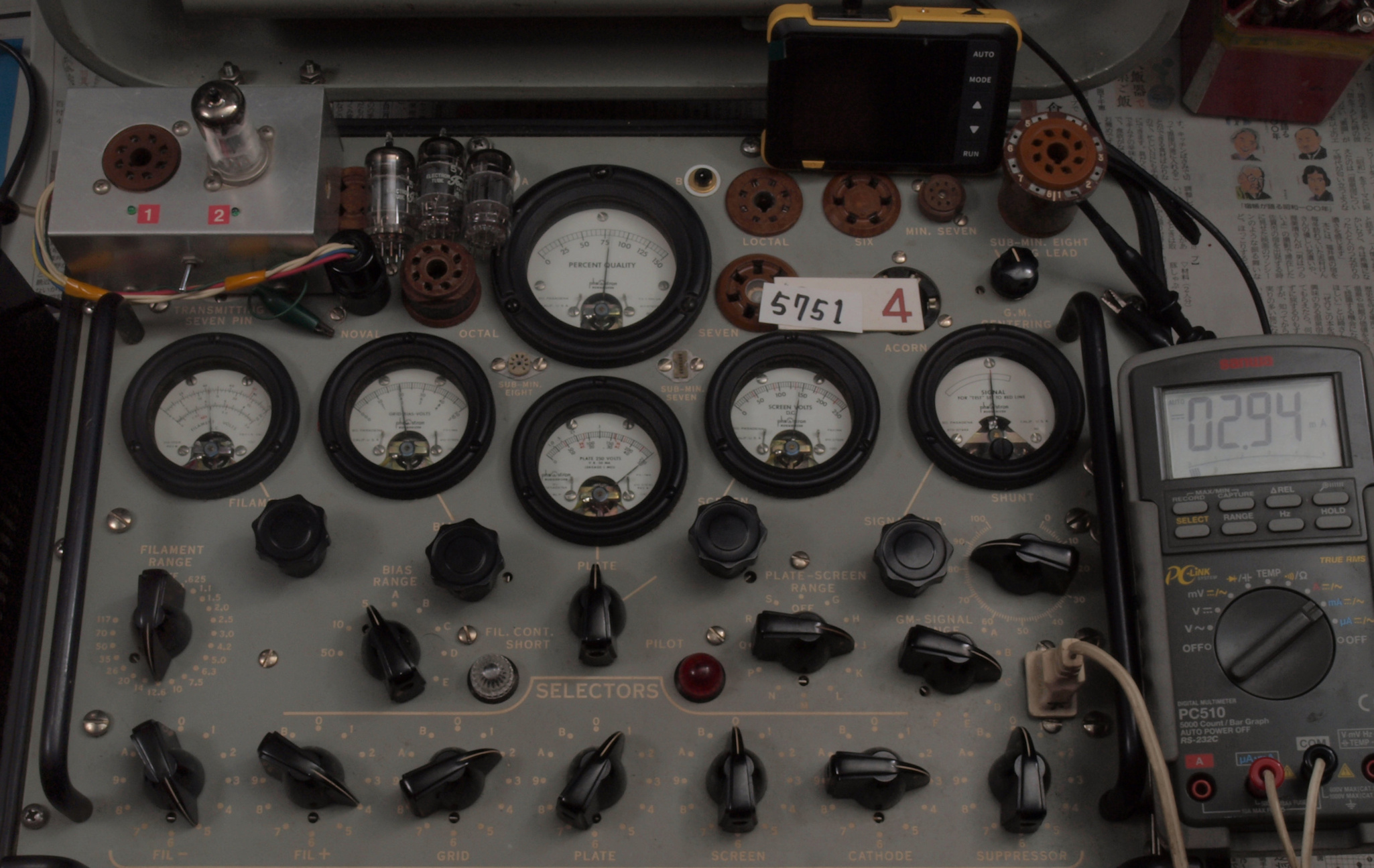

| Ｕ４１． ４本目「５７５１」ユニット１。 Ｇｍ測定＝１６００μmho、ＩＰ＝２．９４ｍＡ。 測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。 ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho |
 |

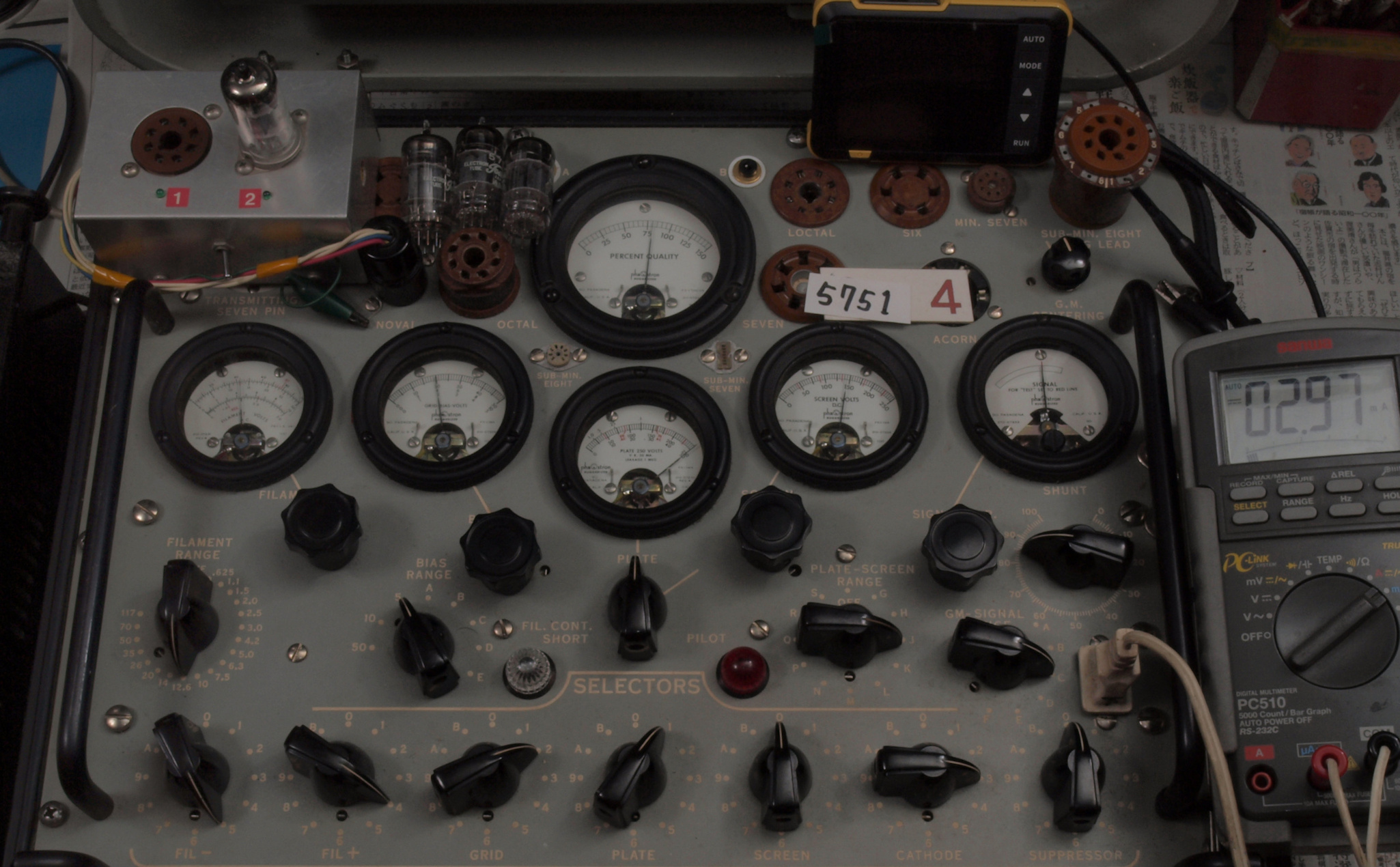

| Ｕ４２． ４本目「５７５１」ユニット２。 Ｇｍ測定＝２１６０μmho、ＩＰ＝２．９７ｍＡ。 |
 |

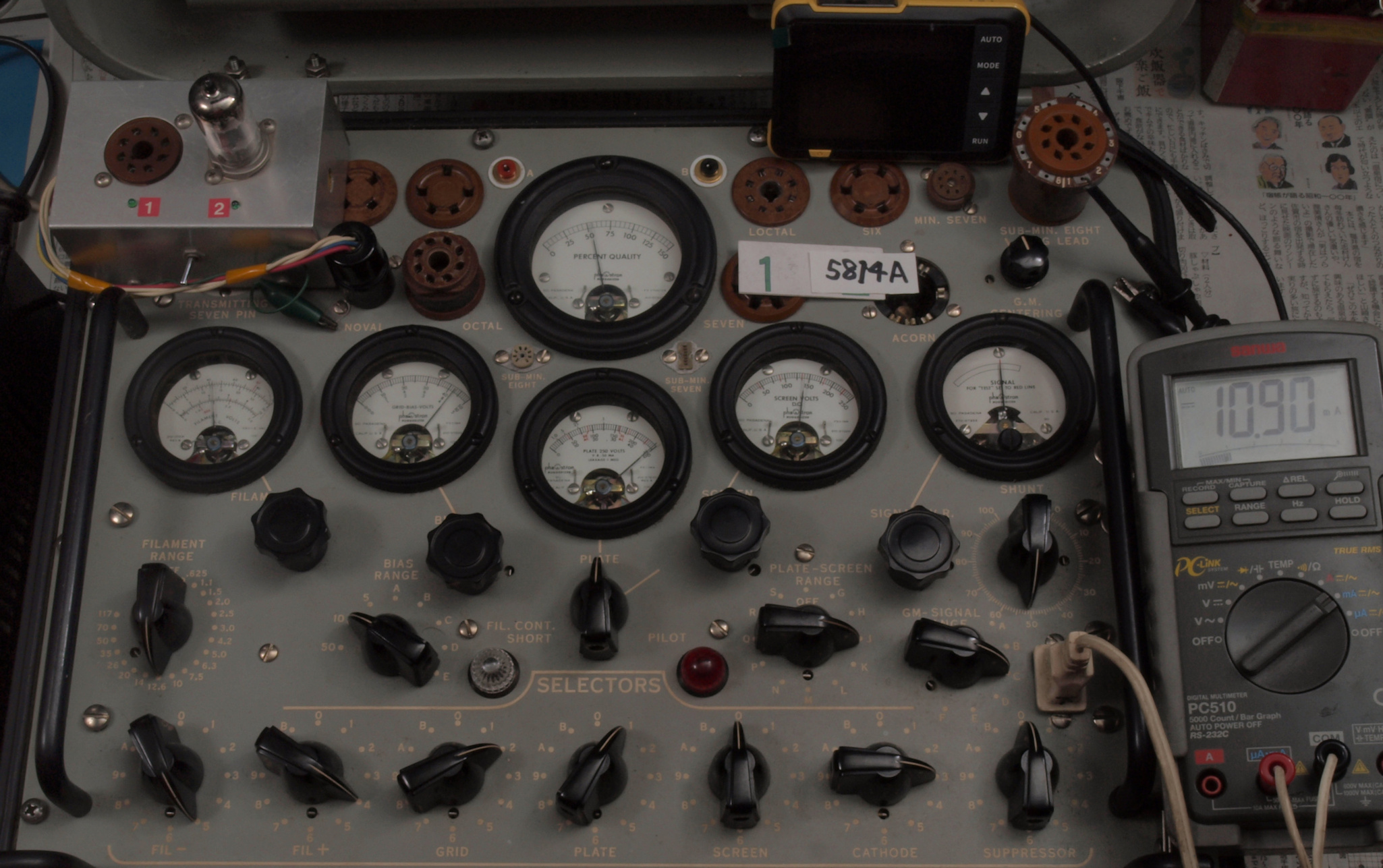

| Ｕ５１． 真空管「５８１４Ａ」１本目ユニット１測定。 Gm＝２０４０μmho、Ｉｐ＝１０．９０ｍＡ。 測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、 Ｃレンジ＝６０００μmhoレンジでの測定。 |
 |

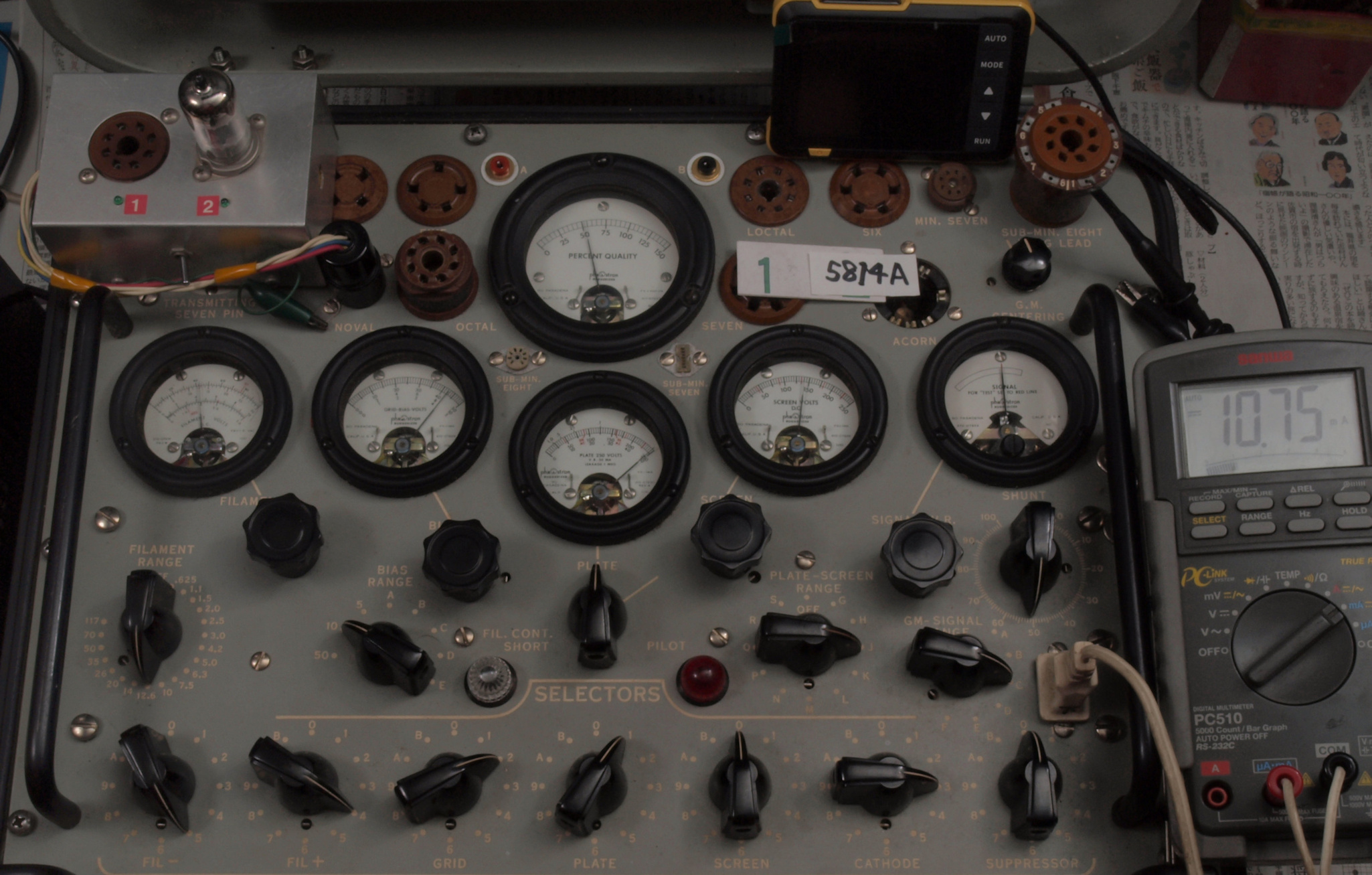

| Ｕ５２． 真空管「５８１４Ａ」１本目ユニット２測定。 Gm＝２０４０μmho、Ｉｐ＝１０．７５ｍＡ。 |
 |

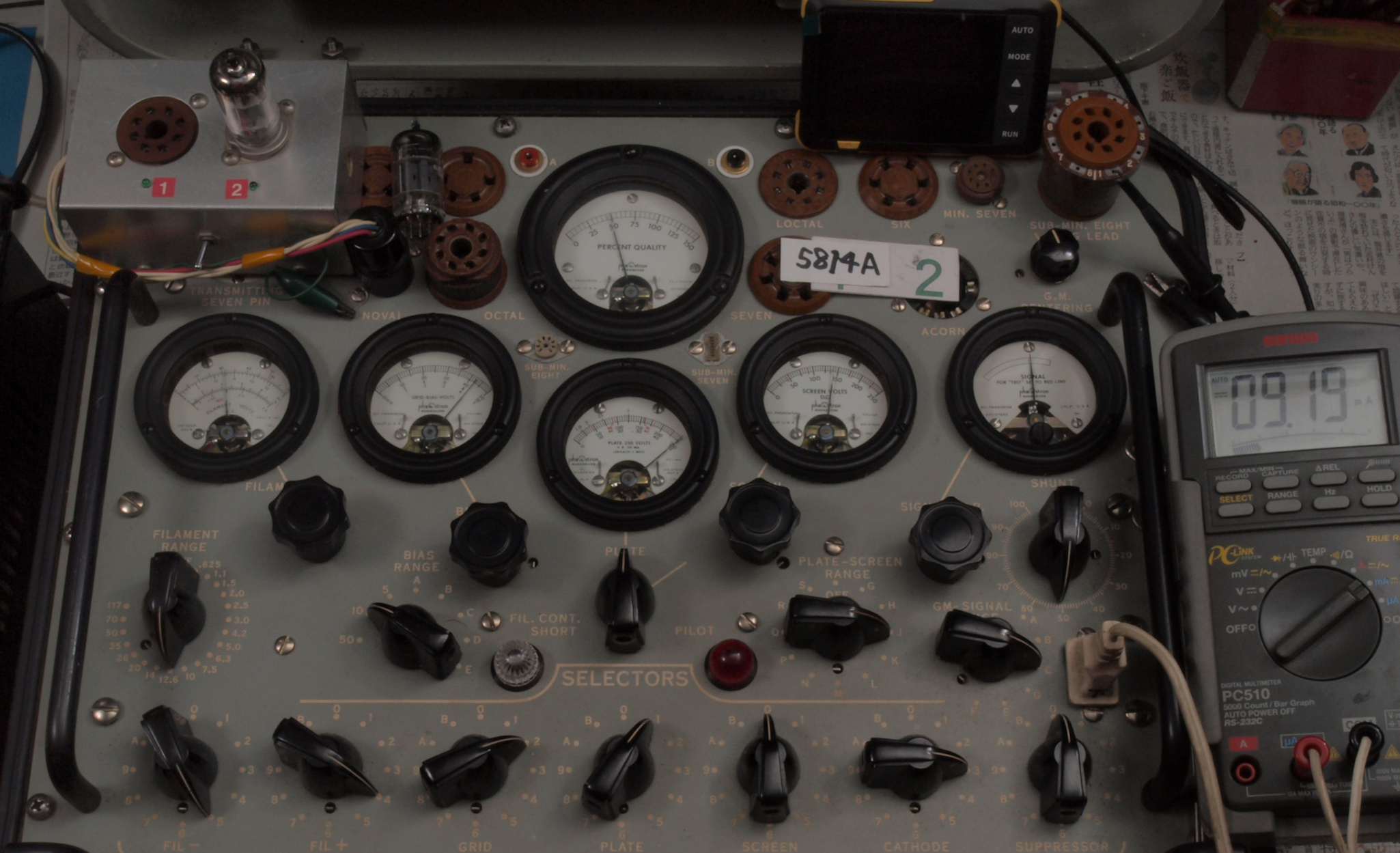

| Ｕ６１． 真空管「５８１４Ａ」２本目ユニット１測定。 Gm＝１９６０μmho、Ｉｐ＝９．１９ｍＡ。 測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、 Ｃレンジ＝６０００μmhoレンジでの測定。 |
 |

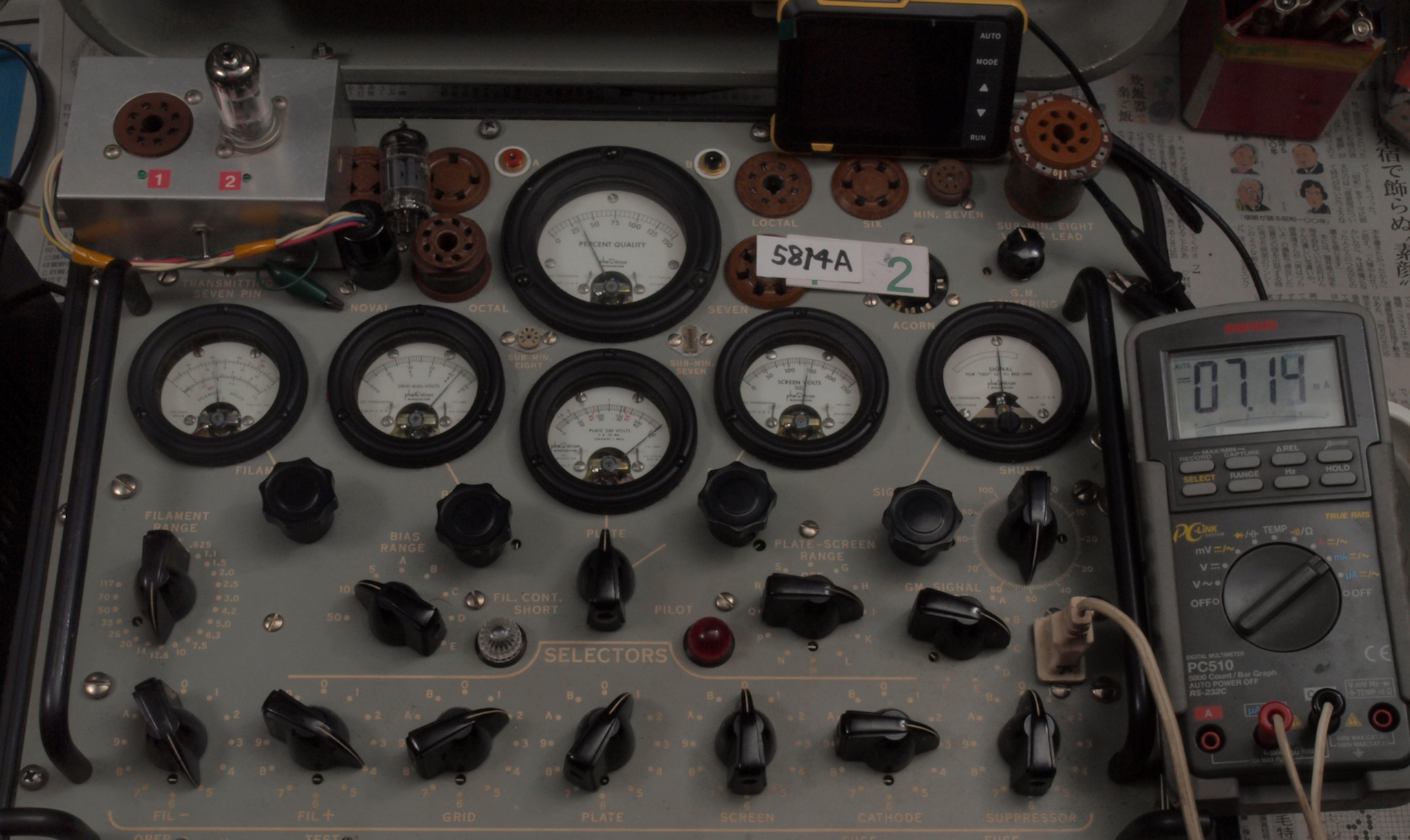

| Ｕ６２． 真空管「５８１４Ａ」２本目ユニット２測定。 Gm＝１４００μmho、Ｉｐ＝７．１４ｍＡ。 |
 |
| 測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ ６０Ｈｚで行う。 |
 |
  |
