VacuumTubeTester Hickok TV-2B/Uで
４ＧＫ５、３ＧＫ５、２ＧＫ５、　Ｇｍ、 Ｉｐ測定
ＹＡＨＯＯオークションで購入した新品未開封　４ＧＫ５、　３ＧＫ５、　２ＧＫ５　の測定結果。
  • ＮＥＣ　１本目　３ＧＫ５　測定。　Ｇｍ＝１５２００μmho、Ｉｐ＝１２．４９ｍＡ。
    ＮＥＣ　２本目　３ＧＫ５　測定。　Ｇｍ＝１７２００μmho、Ｉｐ＝１５．６８ｍＡ。
    ＮＥＣ　３本目　３ＧＫ５　測定。　Ｇｍ＝１５０００μmho、Ｉｐ＝１４．５５ｍＡ。
  • 松下　１本目　４ＧＫ５　測定。　Ｇｍ＝１６０００μmho、Ｉｐ＝１８．２７ｍＡ。
    松下　２本目　４ＧＫ５　測定。　Ｇｍ＝１５０００μmho、Ｉｐ＝１４．６３ｍＡ。
    松下　３本目　４ＧＫ５　測定。　Ｇｍ＝１６０００μmho、Ｉｐ＝１９．８６ｍＡ。
    松下　４本目　４ＧＫ５　測定。　Ｇｍ＝１６４００μmho、Ｉｐ＝１４．４５ｍＡ。
    松下　５本目　４ＧＫ５　測定。　Ｇｍ＝１６０００μmho、Ｉｐ＝１５．８１ｍＡ。
    松下　６本目　４ＧＫ５　測定。　Ｇｍ＝１６０００μmho、Ｉｐ＝１６．１２ｍＡ。
    松下　７本目　４ＧＫ５　測定。　Ｇｍ＝１６０００μmho、Ｉｐ＝２１．９６ｍＡ。
    松下　８本目　４ＧＫ５　測定。　Ｇｍ＝１６４００μmho、Ｉｐ＝１８．９４ｍＡ。
    松下　９本目　４ＧＫ５　測定。　Ｇｍ＝１８０００μmho、Ｉｐ＝１７．９４ｍＡ。
    松下 １０本目　４ＧＫ５　測定。　Ｇｍ＝１７２００μmho、Ｉｐ＝２１．８８ｍＡ。
  • 日立　 １本目　２ＧＫ５　測定。　Ｇｍ＝１５０００μmho、Ｉｐ＝１２．３８ｍＡ。
    日立　 ２本目　２ＧＫ５　測定。　Ｇｍ＝１７０００μmho、Ｉｐ＝１５．９０ｍＡ。
    日立　 ３本目　２ＧＫ５　測定。　Ｇｍ＝１５４００μmho、Ｉｐ＝１３．４１ｍＡ。
    日立　 ４本目　２ＧＫ５　測定。　Ｇｍ＝１６０００μmho、Ｉｐ＝１３．７３ｍＡ。
Ａ．　高Ｇｍ管４ＧＫ５、　３ＧＫ５、　２ＧＫ５測定。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１５０００μmho
「Ｅｐ＝１３５Ｖ、Ｉｐ＝１１．５ｍＡ、ｅｇ１＝−１Ｖ」
1995オーディオ用真空管マニアル、RC15/19/26/27/28/29/30Receiving Tube Manual、1995世界の真空管カタログより

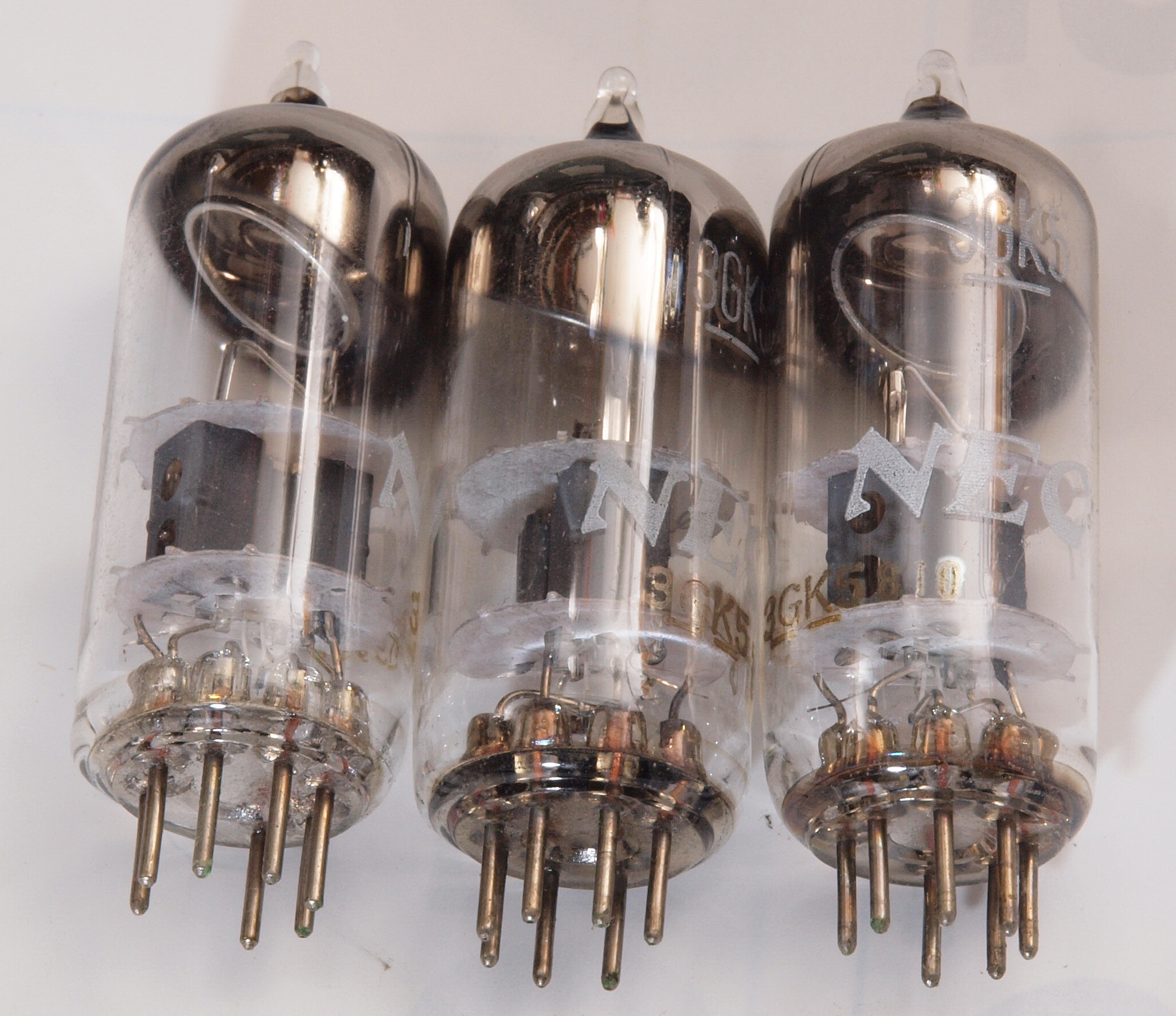

Ａ１．　ＮＥＣ　３ＧＫ５　左から、１、２、３本目。
  • １本目　３ＧＫ５　測定。　Ｇｍ＝１５２００μmho、Ｉｐ＝１２．４９ｍＡ。
    ２本目　３ＧＫ５　測定。　Ｇｍ＝１７２００μmho、Ｉｐ＝１５．６８ｍＡ。
    ３本目　３ＧＫ５　測定。　Ｇｍ＝１５０００μmho、Ｉｐ＝１４．５５ｍＡ。
Ａ１１．　１本目　３ＧＫ５　測定。　Ｇｍ測定＝１５２００μmho、ＩＰ＝１２．４９ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１３５Ｖ、Ｅｇ１＝−１Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ａ１２．　２本目　３ＧＫ５　測定。　Ｇｍ測定＝１７２００μmho、ＩＰ＝１５．６８ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１３５Ｖ、Ｅｇ１＝−１Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ａ１３．　３本目　３ＧＫ５　測定。　Ｇｍ測定＝１５０００μmho、ＩＰ＝１４．５５ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１３５Ｖ、Ｅｇ１＝−１Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ａ２．　松下　４ＧＫ５。
  • １本目　４ＧＫ５　測定。　Ｇｍ＝１６０００μmho、Ｉｐ＝１８．２７ｍＡ。
    ２本目　４ＧＫ５　測定。　Ｇｍ＝１５０００μmho、Ｉｐ＝１４．６３ｍＡ。
    ３本目　４ＧＫ５　測定。　Ｇｍ＝１６０００μmho、Ｉｐ＝１９．８６ｍＡ。
    ４本目　４ＧＫ５　測定。　Ｇｍ＝１６４００μmho、Ｉｐ＝１４．４５ｍＡ。
    ５本目　４ＧＫ５　測定。　Ｇｍ＝１６０００μmho、Ｉｐ＝１５．８１ｍＡ。
    ６本目　４ＧＫ５　測定。　Ｇｍ＝１６０００μmho、Ｉｐ＝１６．１２ｍＡ。
    ７本目　４ＧＫ５　測定。　Ｇｍ＝１６０００μmho、Ｉｐ＝２１．９６ｍＡ。
    ８本目　４ＧＫ５　測定。　Ｇｍ＝１６４００μmho、Ｉｐ＝１８．９４ｍＡ。
    ９本目　４ＧＫ５　測定。　Ｇｍ＝１８０００μmho、Ｉｐ＝１７．９４ｍＡ。
    １０本目　４ＧＫ５　測定。　Ｇｍ＝１７２００μmho、Ｉｐ＝２１．８８ｍＡ。

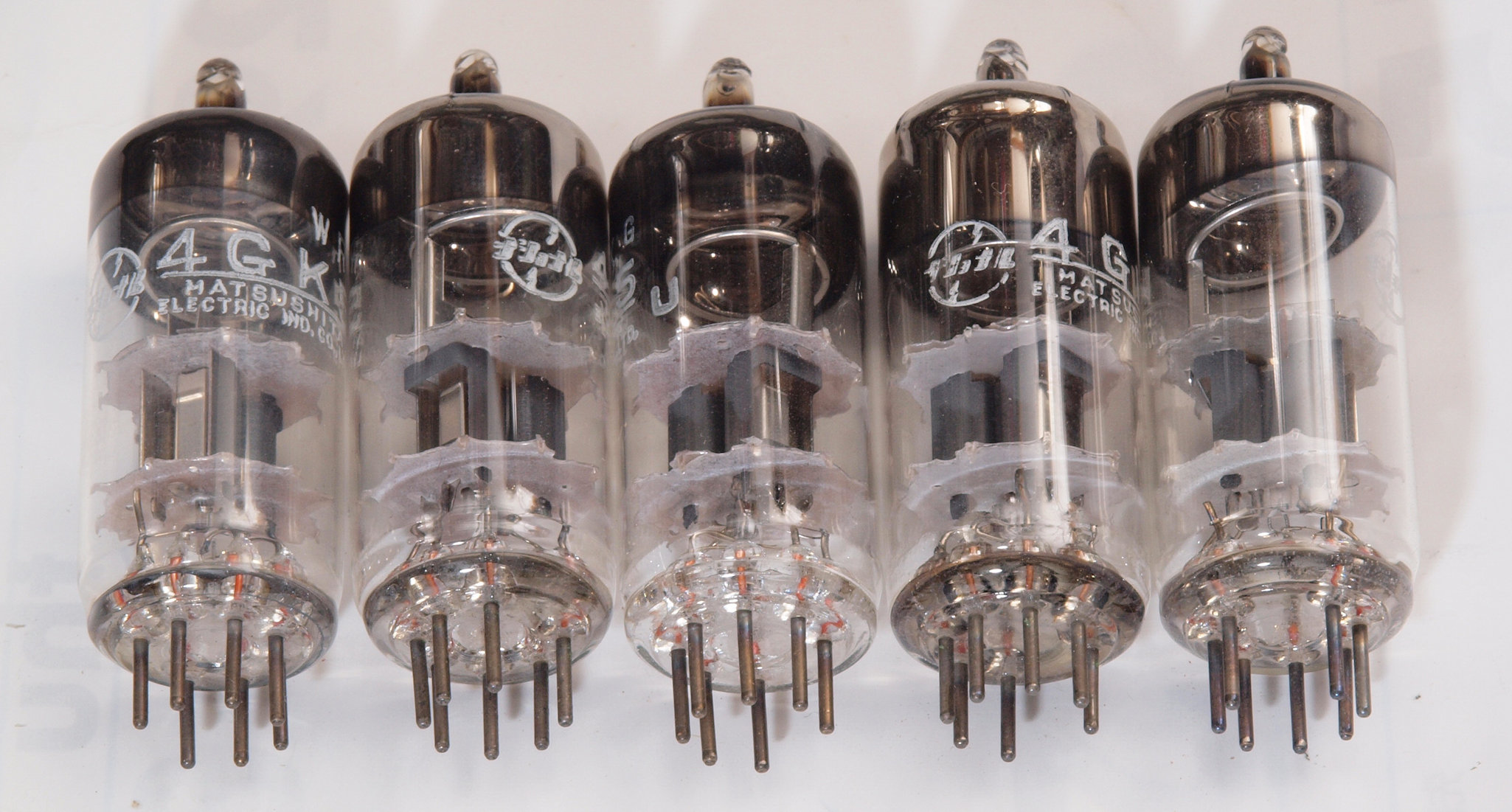

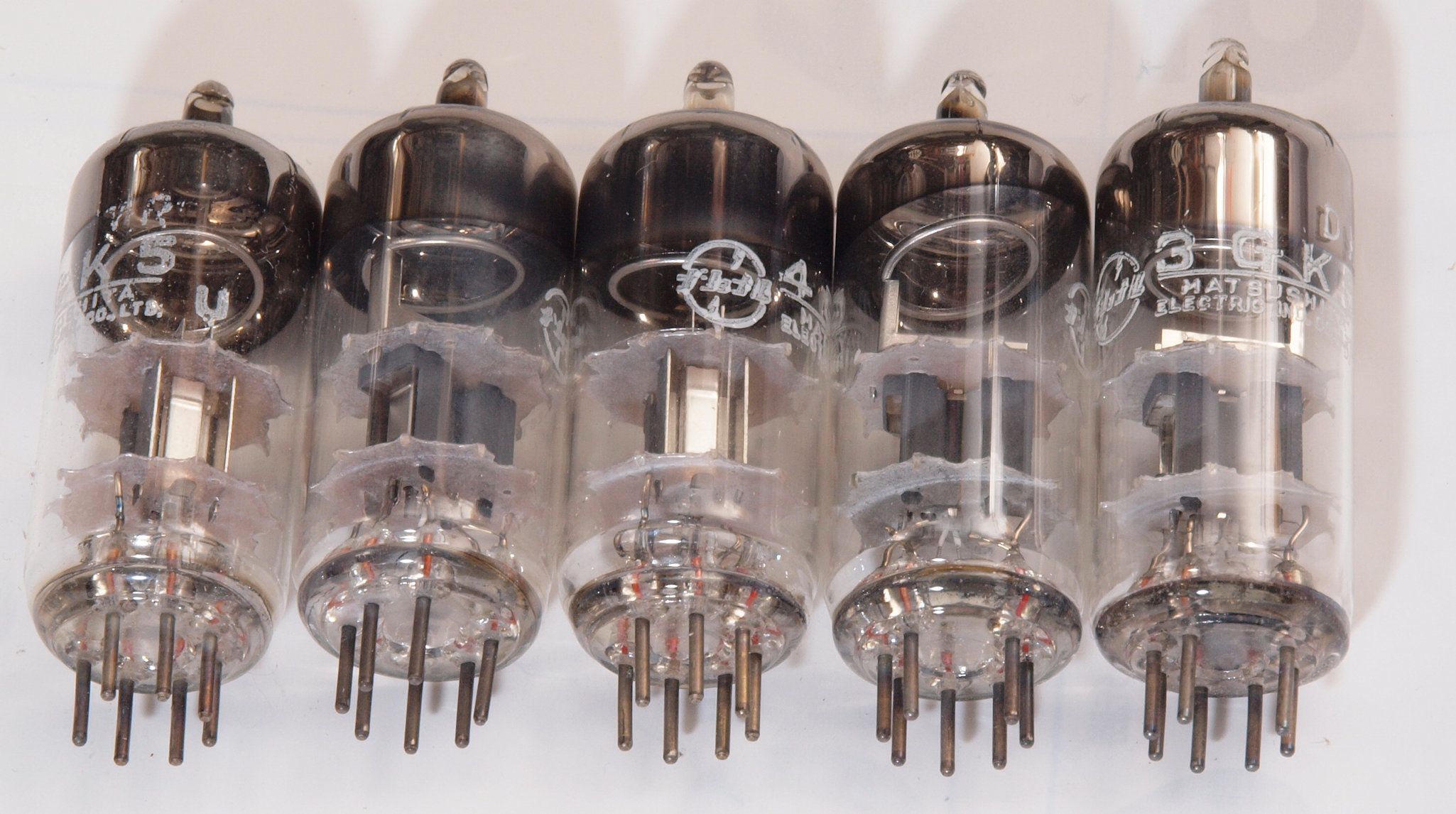

　上左から、１、２本目、、５本目。　下左から、６、７本目、、１０本目。

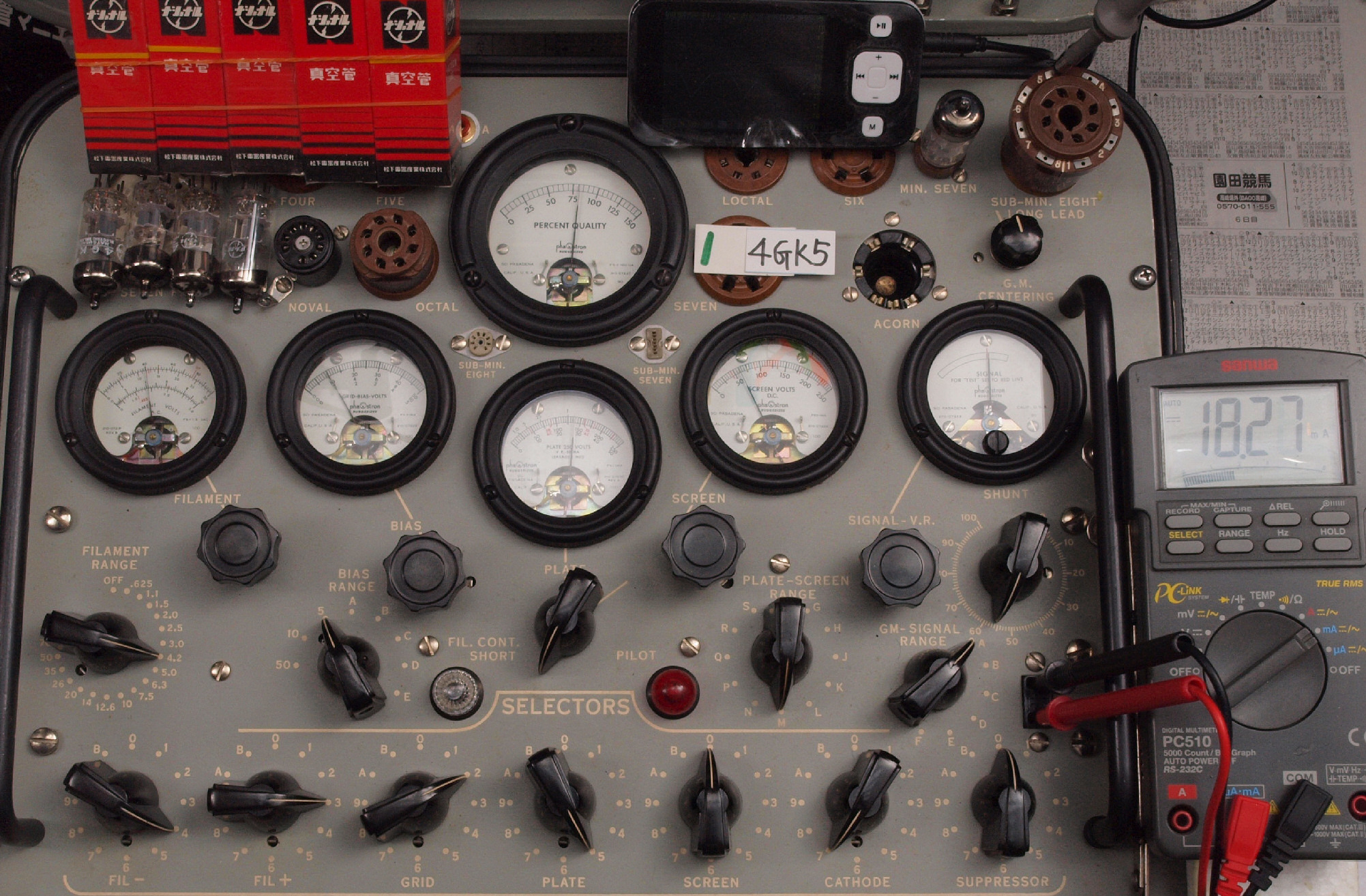

Ａ２１．　１本目　４ＧＫ５　測定。　Ｇｍ測定＝１６０００μmho、ＩＰ＝１８．２７ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１３５Ｖ、Ｅｇ１＝−１Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。

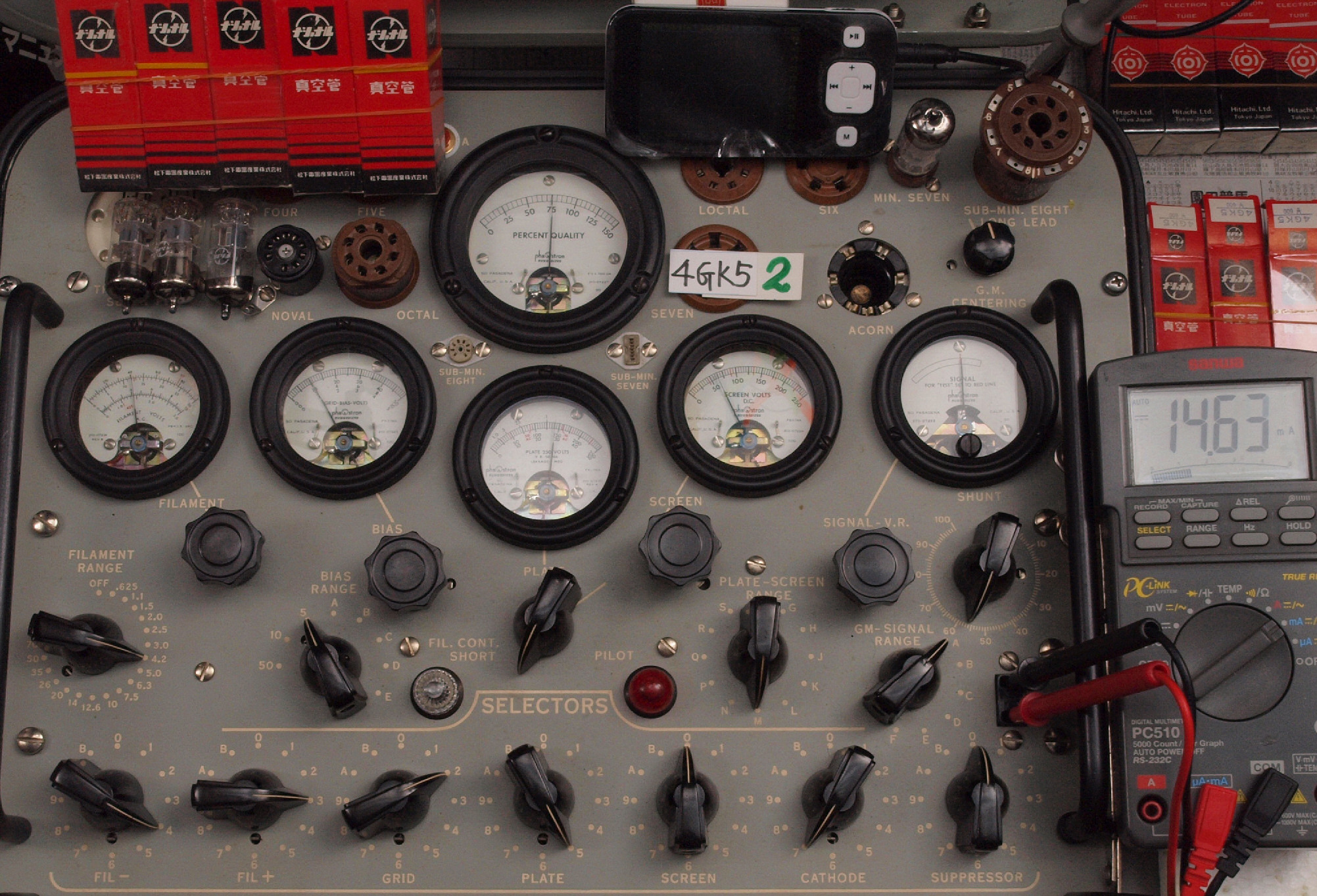

Ａ２２．　２本目　４ＧＫ５　測定。　Ｇｍ測定＝１５０００μmho、ＩＰ＝１４．６３ｍＡ。

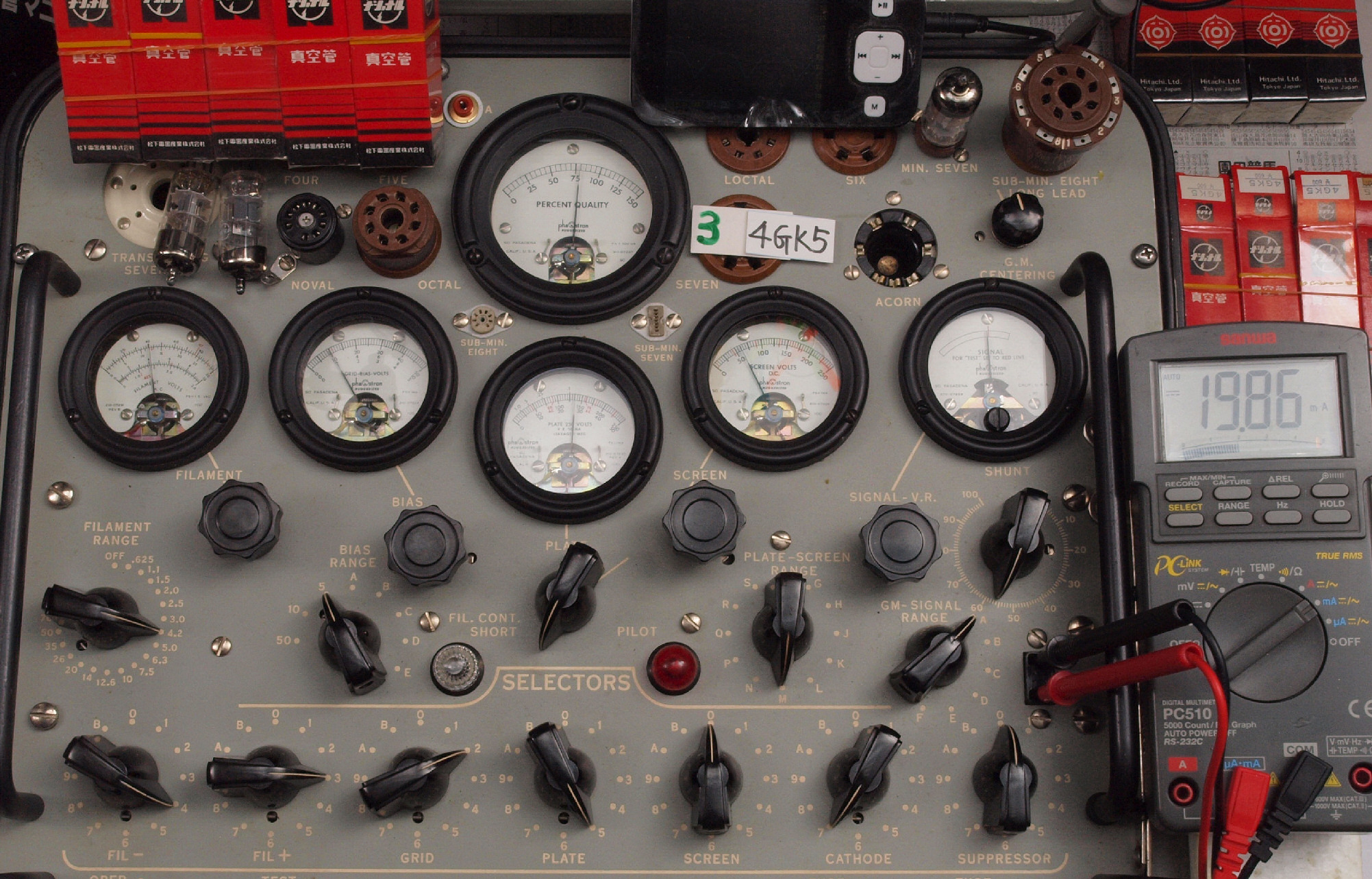

Ａ２３．　３本目　４ＧＫ５　測定。　Ｇｍ測定＝１６０００μmho、ＩＰ＝１９．８６ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１３５Ｖ、Ｅｇ１＝−１Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。

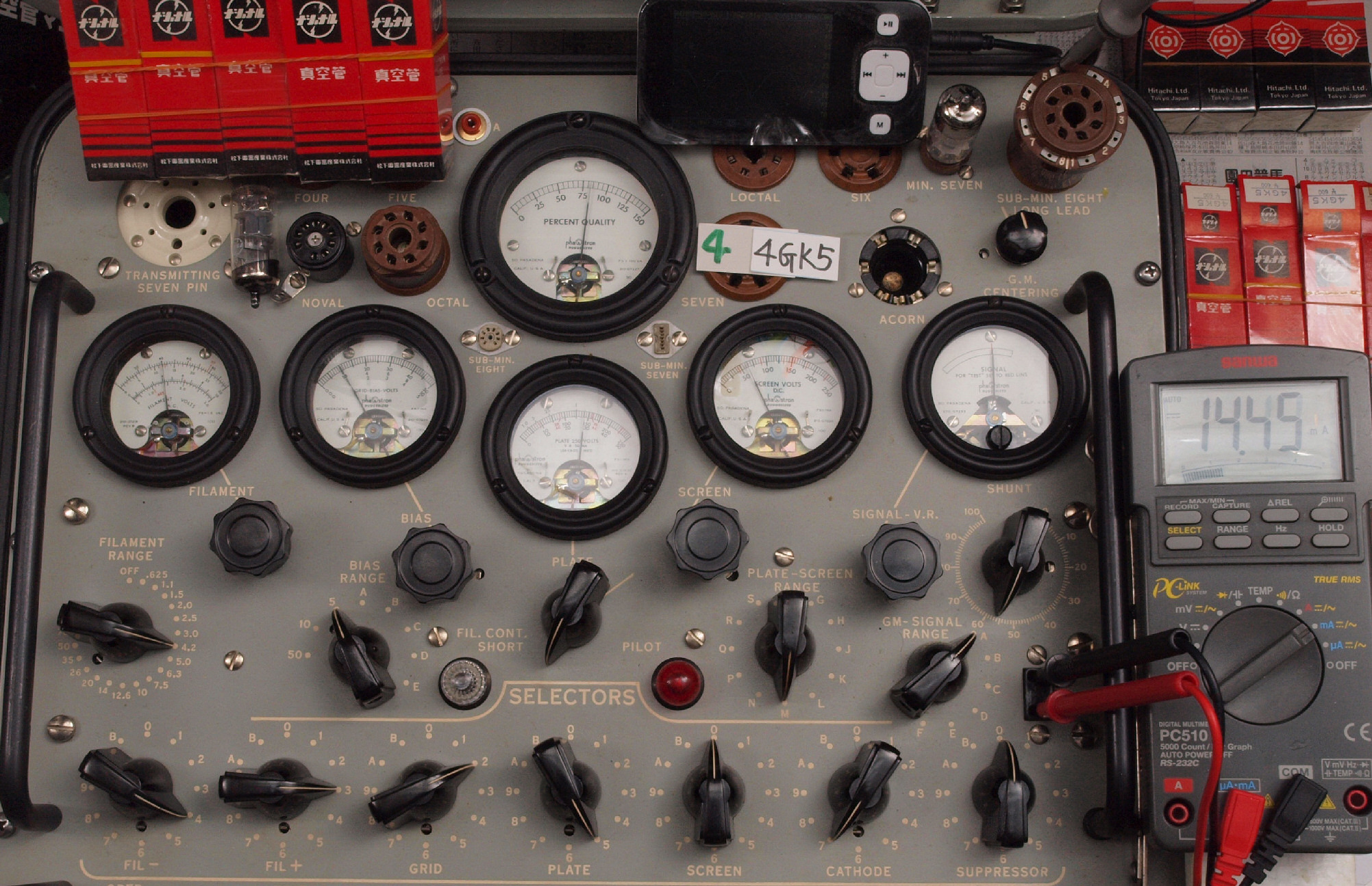

Ａ２４．　４本目　４ＧＫ５　測定。　Ｇｍ測定＝１６４００μmho、ＩＰ＝１４．４５ｍＡ。

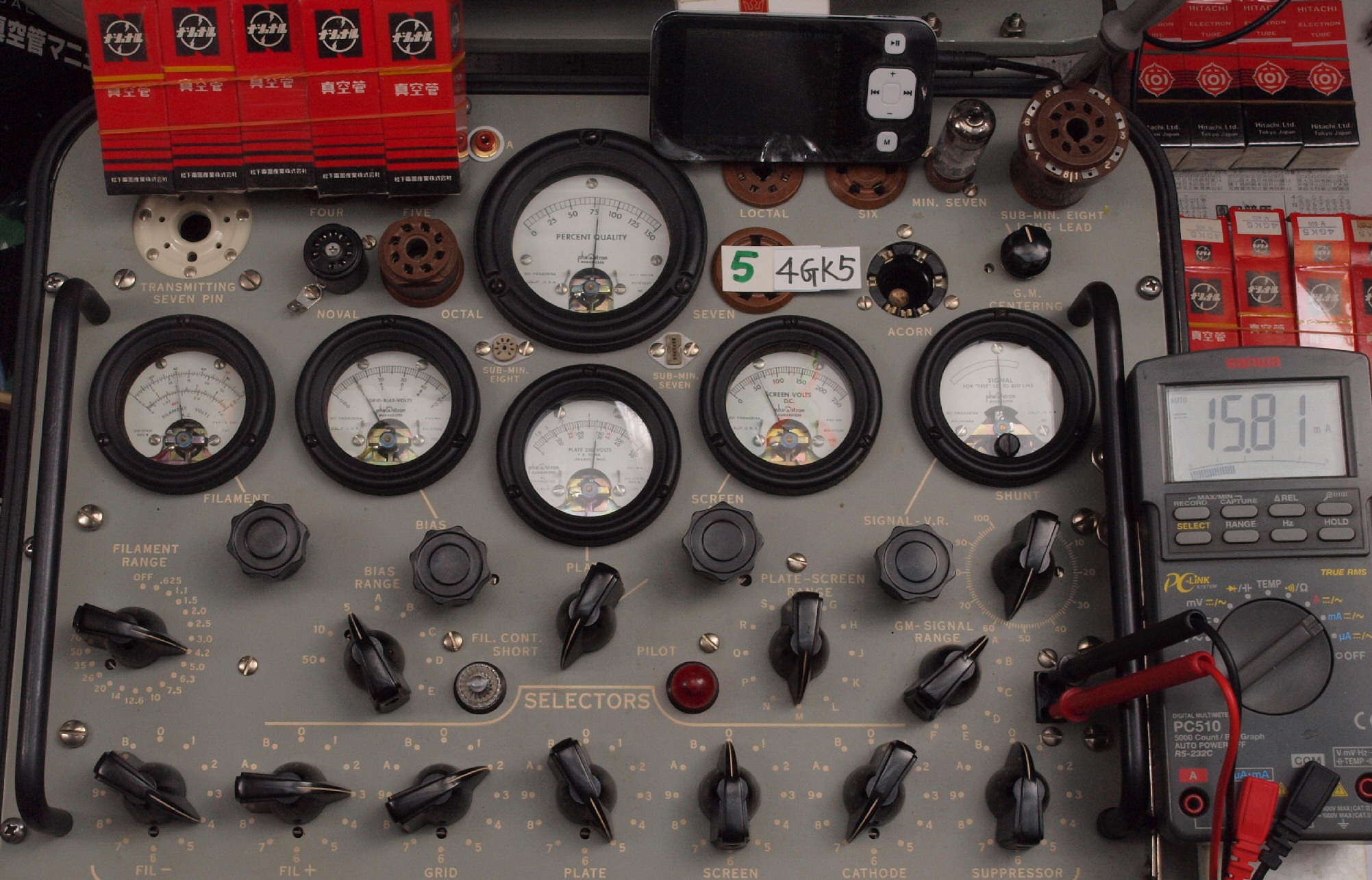

Ａ２５．　５本目　４ＧＫ５　測定。　Ｇｍ測定＝１６０００μmho、ＩＰ＝１５．８１ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１３５Ｖ、Ｅｇ１＝−１Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ａ２６．　６本目　４ＧＫ５　測定。　Ｇｍ測定＝１６０００μmho、ＩＰ＝１６．１３ｍＡ。

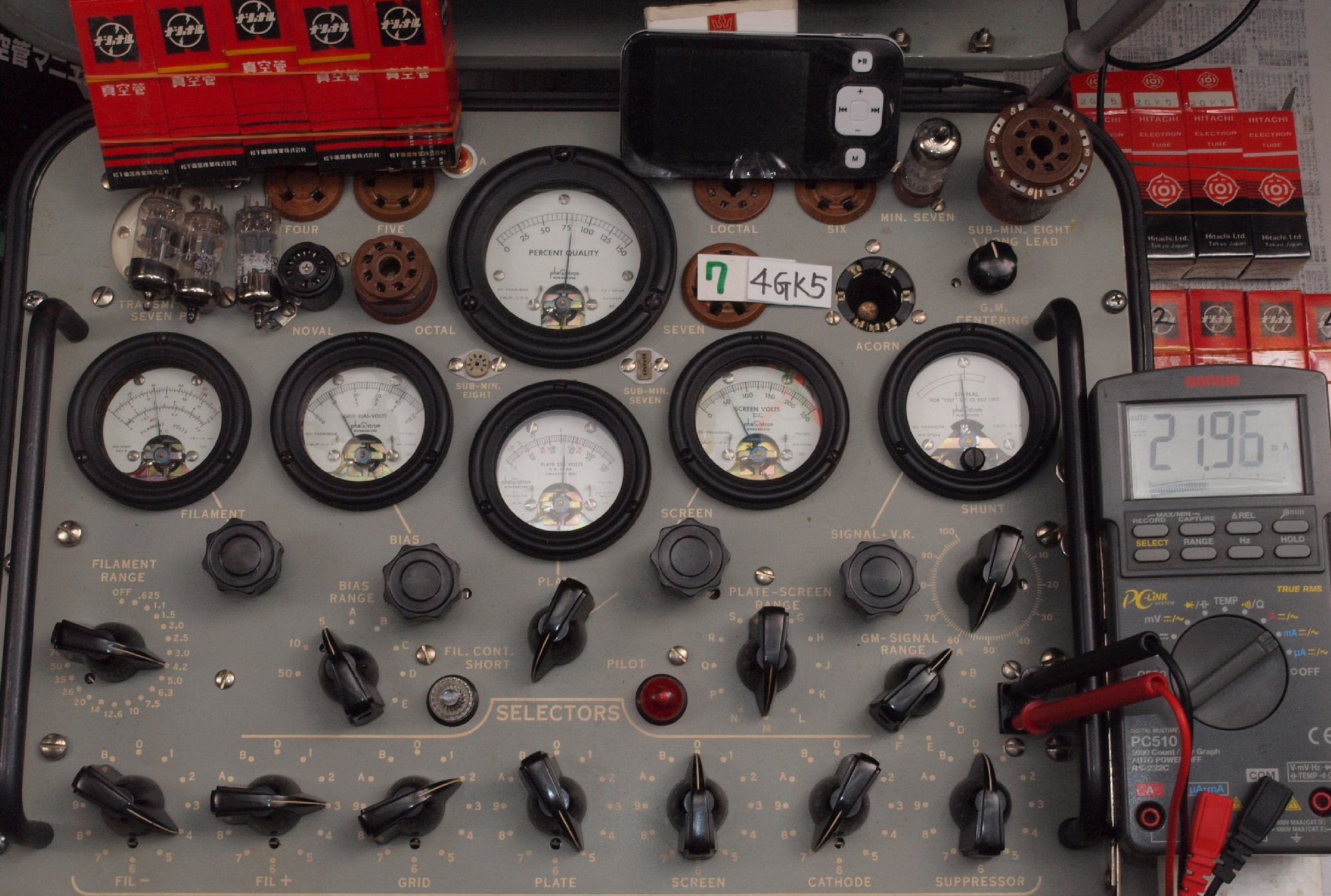

Ａ２７．　７本目　４ＧＫ５　測定。　Ｇｍ測定＝１６０００μmho、ＩＰ＝２１．９６ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１３５Ｖ、Ｅｇ１＝−１Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ａ２８．　８本目　４ＧＫ５　測定。　Ｇｍ測定＝１６４００μmho、ＩＰ＝１８．９４ｍＡ。

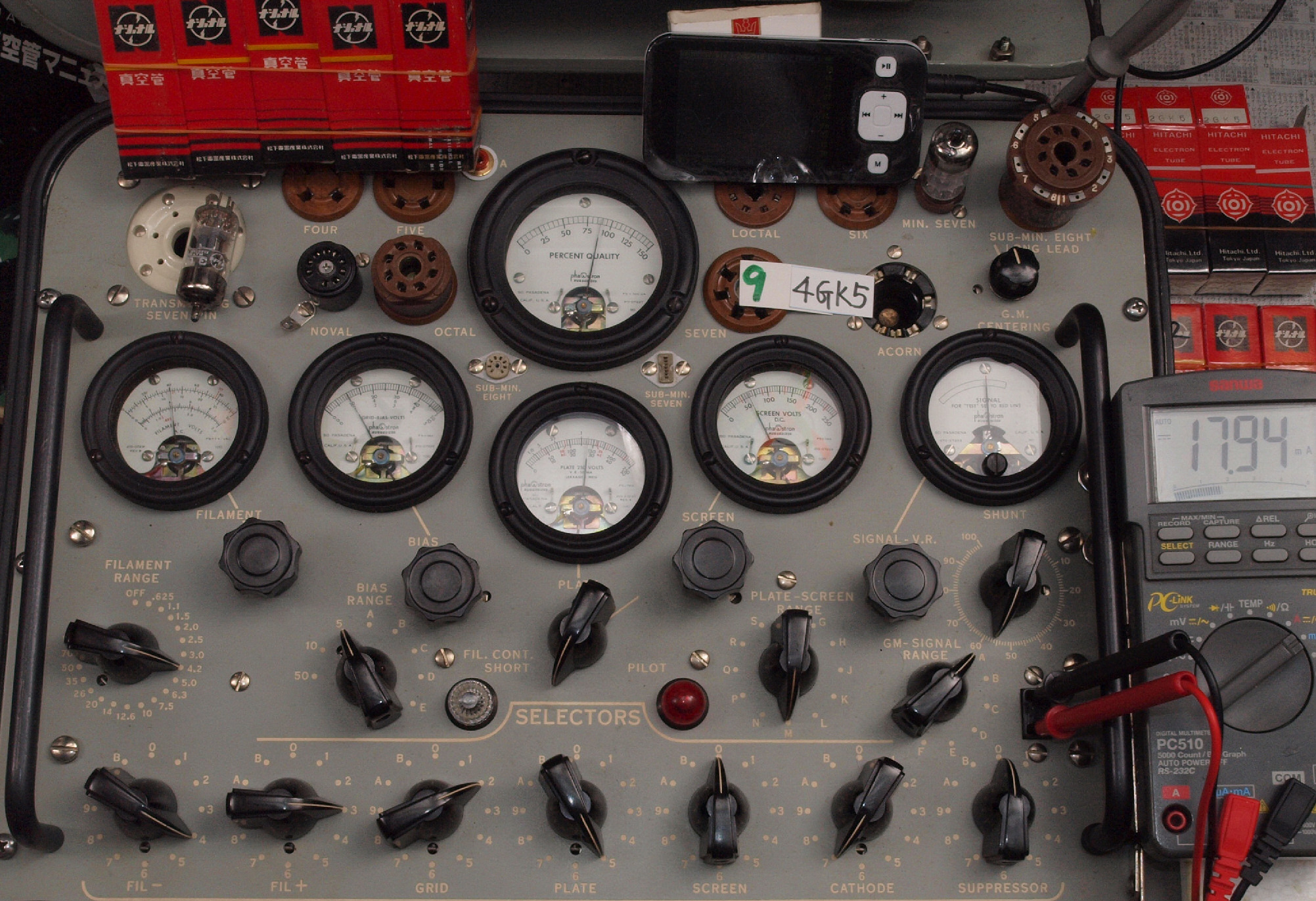

Ａ２９．　９本目　４ＧＫ５　測定。　Ｇｍ測定＝１８０００μmho、ＩＰ＝１７．９４ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１３５Ｖ、Ｅｇ１＝−１Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ａ２Ａ．　１０本目　４ＧＫ５　測定。　Ｇｍ測定＝１７２００μmho、ＩＰ＝２１．８８ｍＡ。

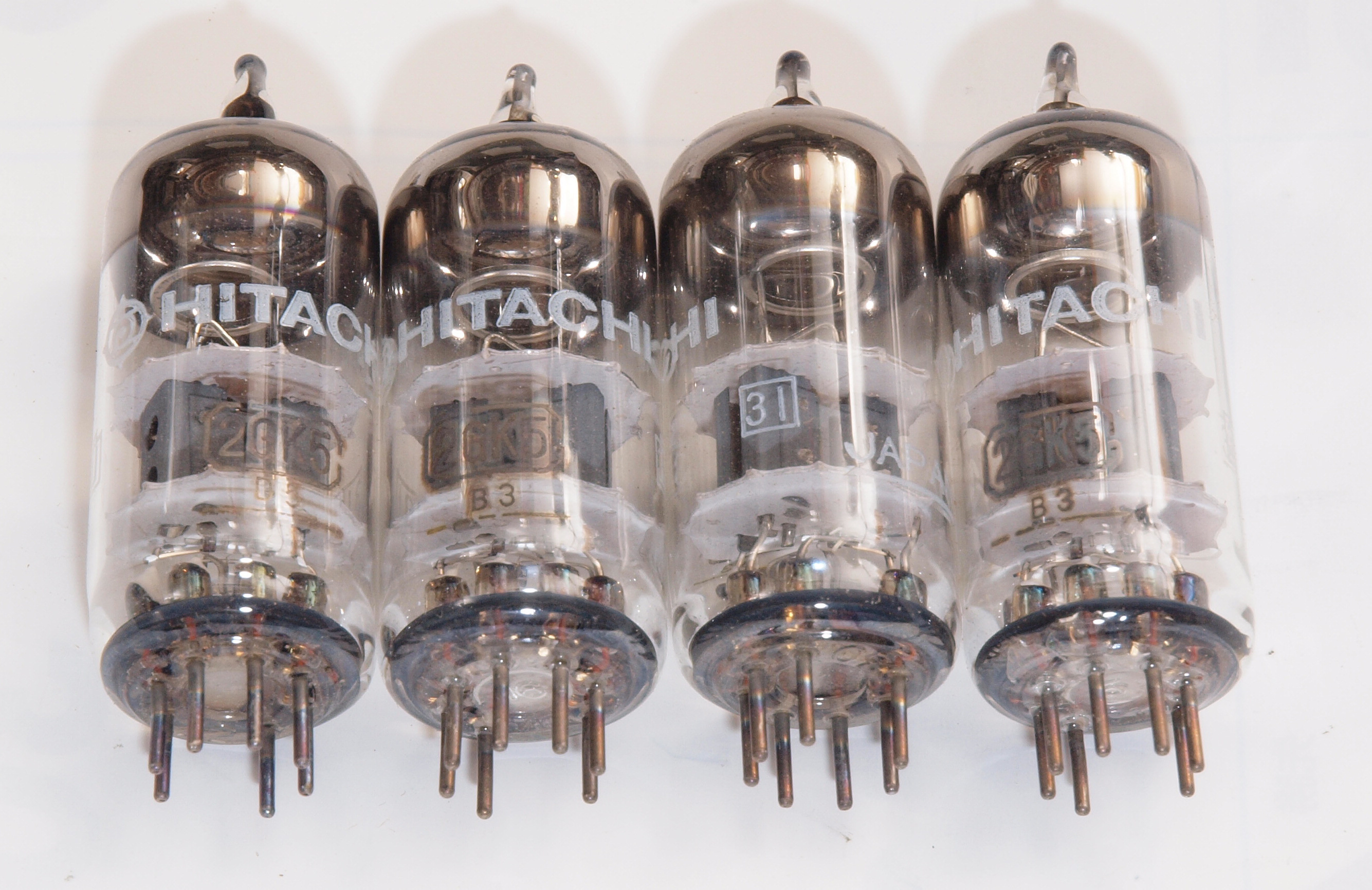

Ａ３．　日立　２ＧＫ５　左から、１、２、３、４本目。
  • １本目　２ＧＫ５　測定。　Ｇｍ＝１５０００μmho、Ｉｐ＝１２．３８ｍＡ。
    ２本目　２ＧＫ５　測定。　Ｇｍ＝１７０００μmho、Ｉｐ＝１５．９０ｍＡ。
    ３本目　２ＧＫ５　測定。　Ｇｍ＝１５４００μmho、Ｉｐ＝１３．４１ｍＡ。
    ４本目　２ＧＫ５　測定。　Ｇｍ＝１６０００μmho、Ｉｐ＝１３．７３ｍＡ。
Ａ３１．　１本目　２ＧＫ５　測定。　Ｇｍ測定＝１５０００μmho、ＩＰ＝１２．３８ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１３５Ｖ、Ｅｇ１＝−１Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。

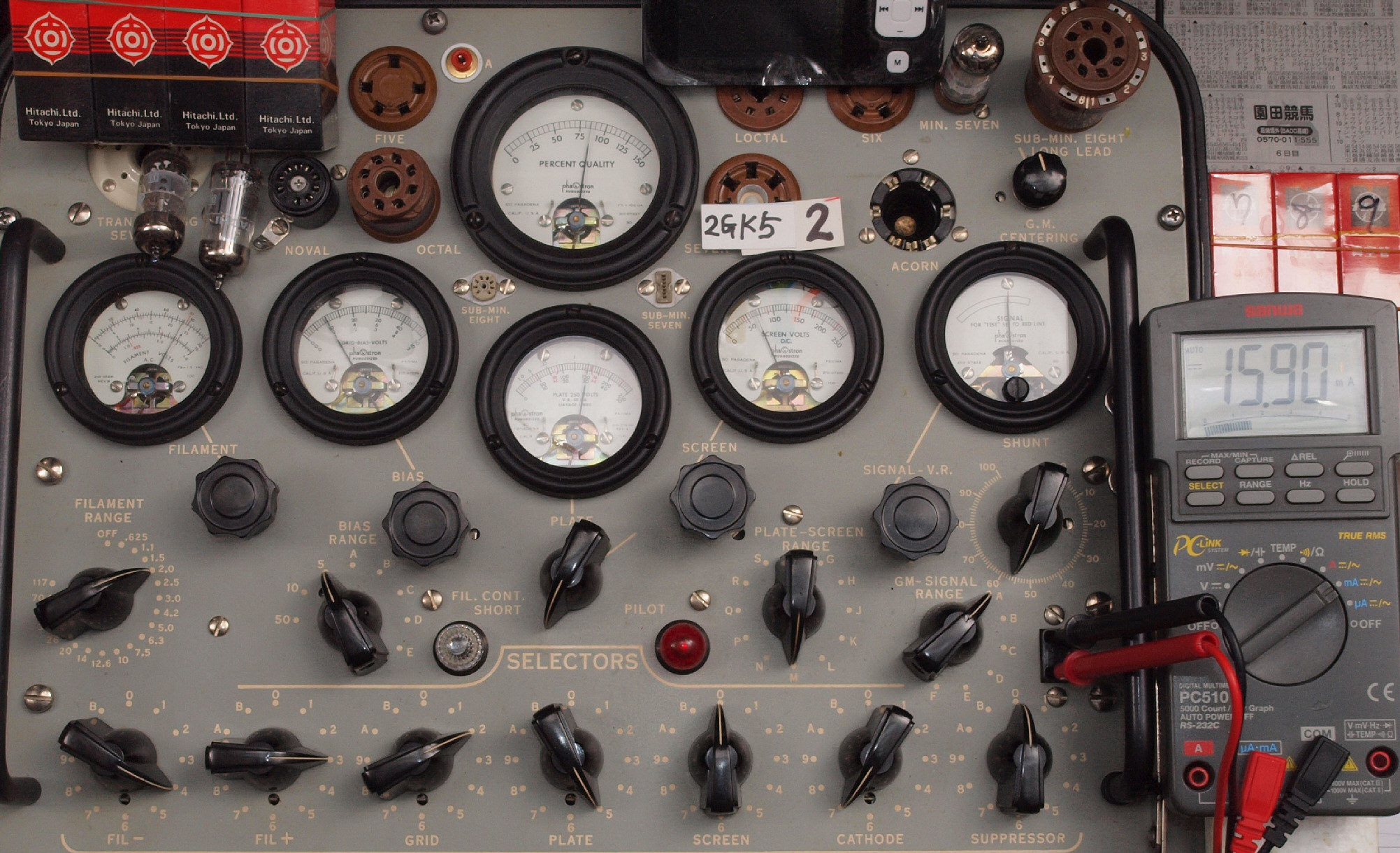

Ａ３２．　２本目　２ＧＫ５　測定。　Ｇｍ測定＝１７０００μmho、ＩＰ＝１５．９０ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１３５Ｖ、Ｅｇ１＝−１Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。

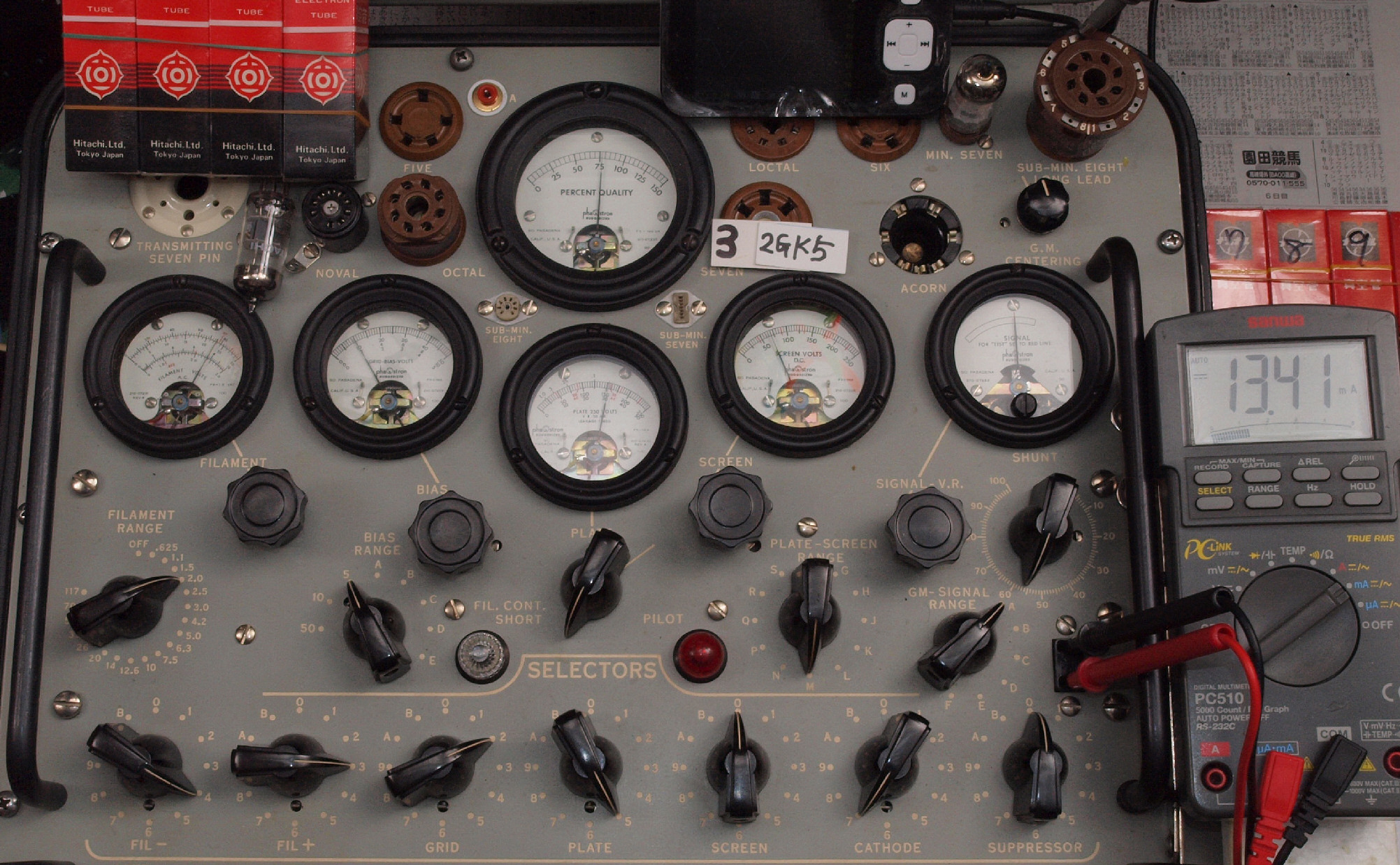

Ａ３３．　３本目　２ＧＫ５　測定。　Ｇｍ測定＝１５４００μmho、ＩＰ＝１３．４１ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１３５Ｖ、Ｅｇ１＝−１Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。

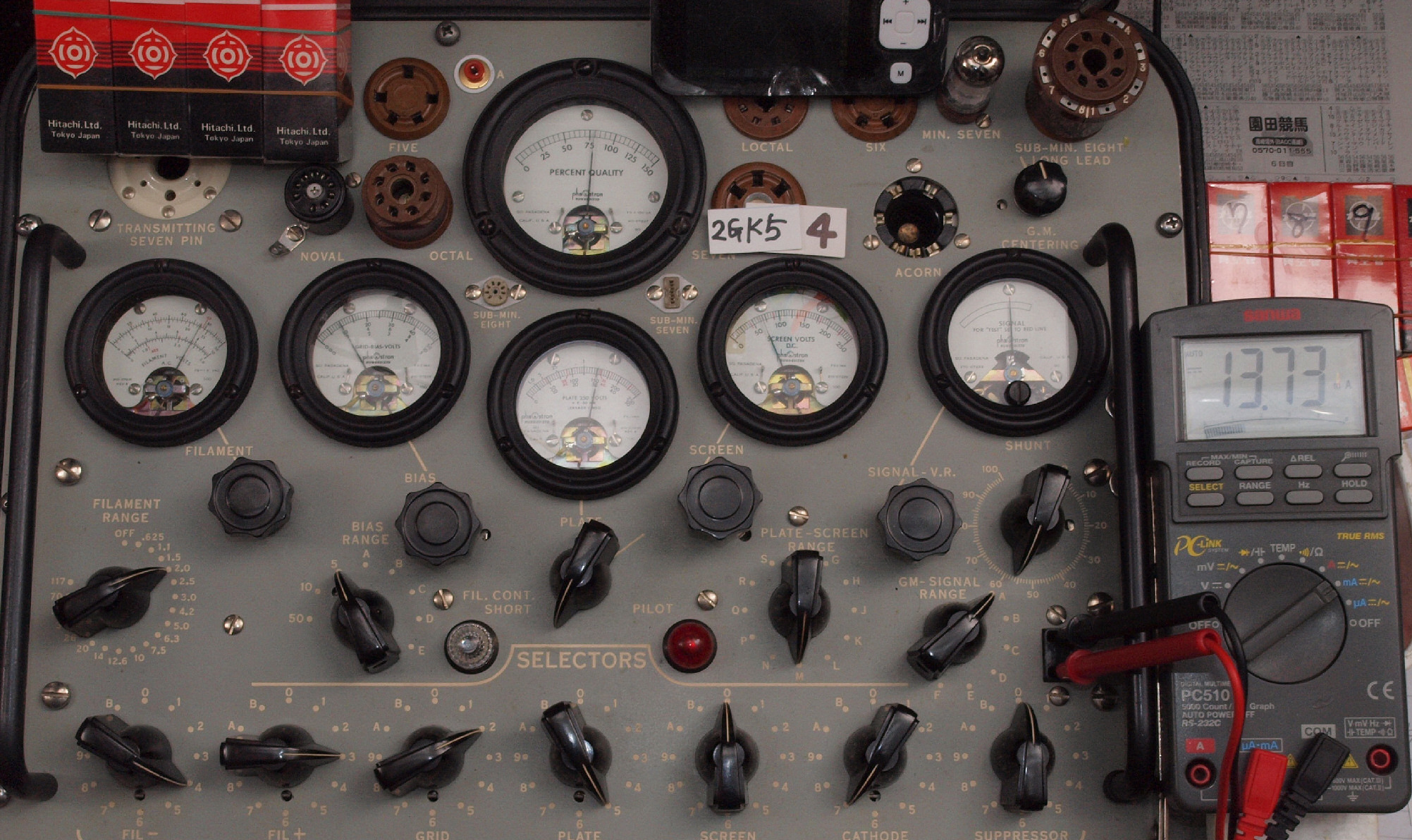

Ａ３４．　４本目　２ＧＫ５　測定。　Ｇｍ測定＝１６０００μmho、ＩＰ＝１３．７３ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１３５Ｖ、Ｅｇ１＝−１Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。

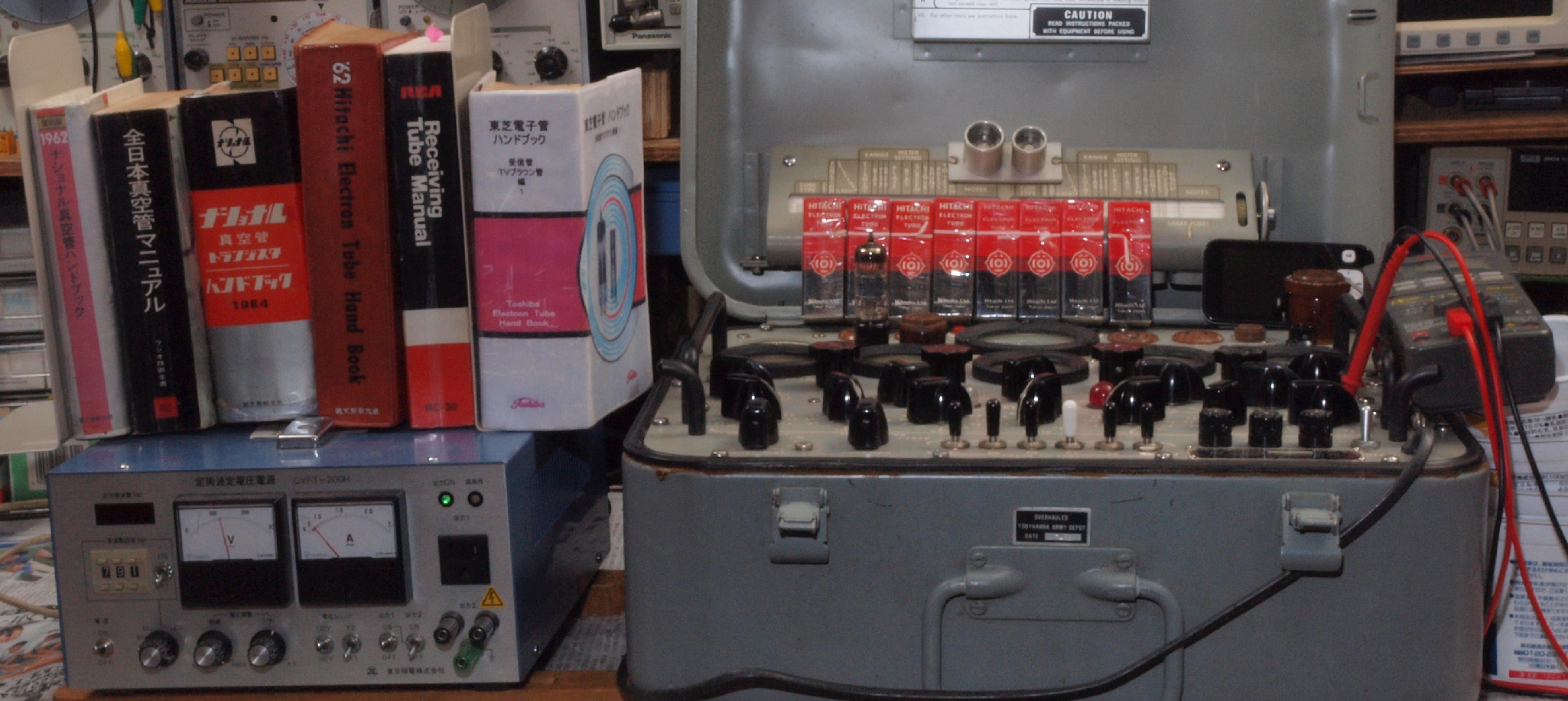

プレート電圧波形を観測しながら測定する。
電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
