VacuumTubeTester Hickok TV-2B/Uで
4EJ7、3EJ7 Gm & Ip測定
YAHOOオークションで購入した新品未開封 4EJ7 の測定結果。
  • NEC 1本目 「4EJ7」測定。 Gm=21000μmho、Ip=18.21mA。
    NEC 2本目 「4EJ7」測定。 Gm=17000μmho、Ip=12.35mA。
    NEC 3本目 「4EJ7」測定。 Gm=18400μmho、Ip=11.64mA。
  • 東芝 1本目 「4EJ7」測定。 Gm=15400μmho、Ip=8.93mA。
    東芝 2本目 「4EJ7」測定。 G1がカソードタッチ、測定不可。
    東芝 3本目 「3EJ7」測定。 Gm=14900μmho、Ip=7.84mA。
  • 日立 1本目 「4EJ7」測定。 Gm=29000μmho、Ip=6.77mA。
    日立 2本目 「4EJ7」測定。 Gm=29000μmho、Ip=7.31mA。
    日立 3本目 「4EJ7」測定。 Gm=30000μmho、Ip=7.78mA。
    日立 4本目 「4EJ7」測定。 Gm=28400μmho、Ip=6.60mA。
A. 高Gm管「6EJ7(EF184)」測定。
真空管ハンドブック(規格表)による相互コンダクタンス=15000μmho
「Ep=Esg=200V、Ip=10mA、eg1=−2.5V」
1960/1962ナショナル真空管ハンドブック、全日本真空管マニュアル、オーディオ用真空管マニアル、69'東芝電子管ハンドブックより。
真空管ハンドブック(規格表)による相互コンダクタンス=12250μmho
「Ep=Esg=200V、Ip=10mA、eg1=−2.5V」
RC-26,RC-28、RC-30 Receiving Tube Manualより。
A1. NEC 4EJ7 左から、1、2、3本目。
1本目 「4EJ7」測定。 Gm=21000μmho、Ip=18.21mA。
2本目 「4EJ7」測定。 Gm=17000μmho、Ip=12.35mA。
3本目 「4EJ7」測定。 Gm=18400μmho、Ip=11.64mA。
A11. 1本目 「4EJ7」測定。 Gm測定=21000μmho、IP=18.21mA。
        測定条件「Ep=Esg=200V、Eg1=−2.5V」。 Aレンジ=30000μmhoレンジでの測定。

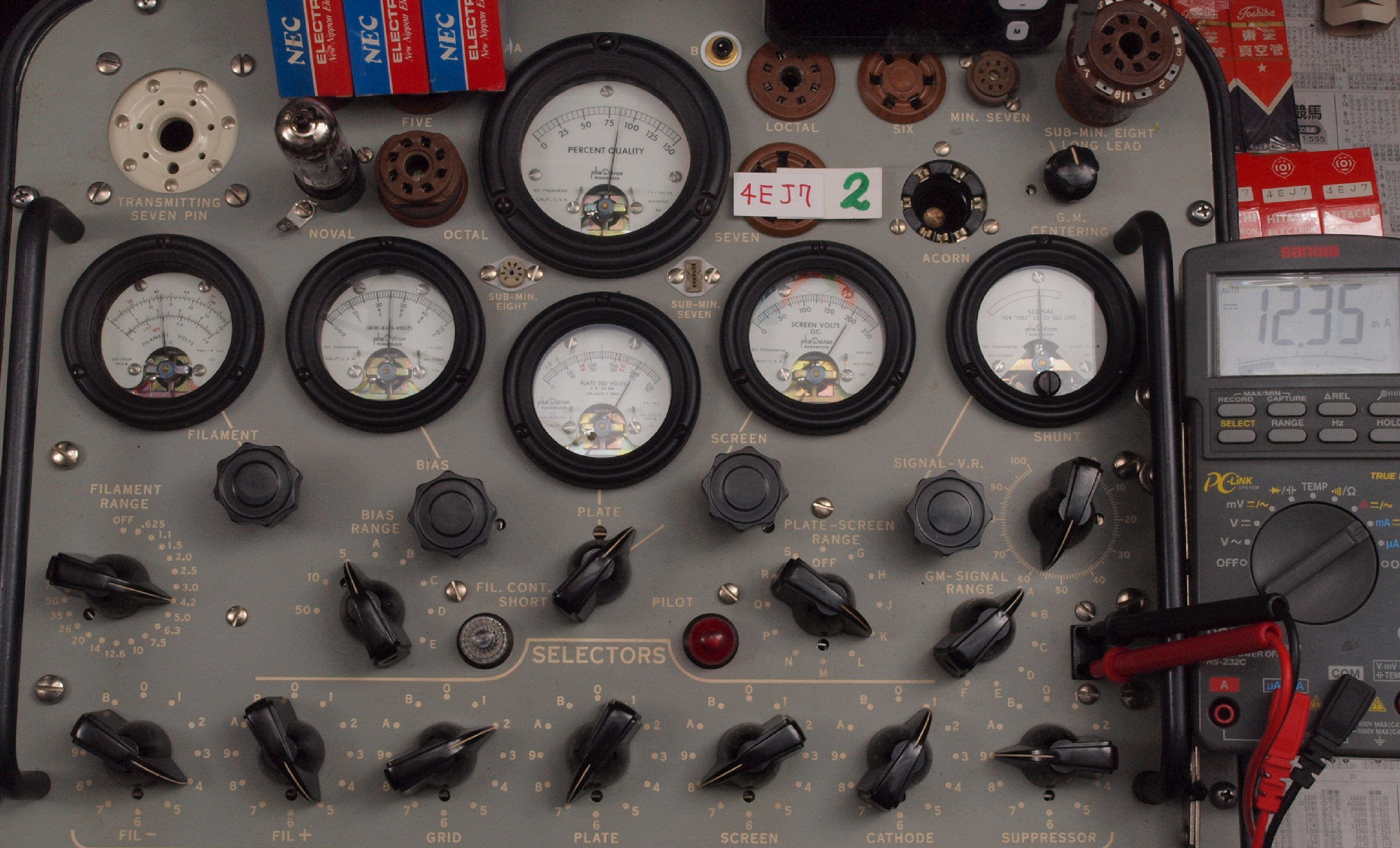

A12. 2本目 「4EJ7」測定。 Gm測定=17000μmho、IP=12.35mA。
        測定条件「Ep=Esg=200V、Eg1=−2.5V」。 Aレンジ=30000μmhoレンジでの測定。

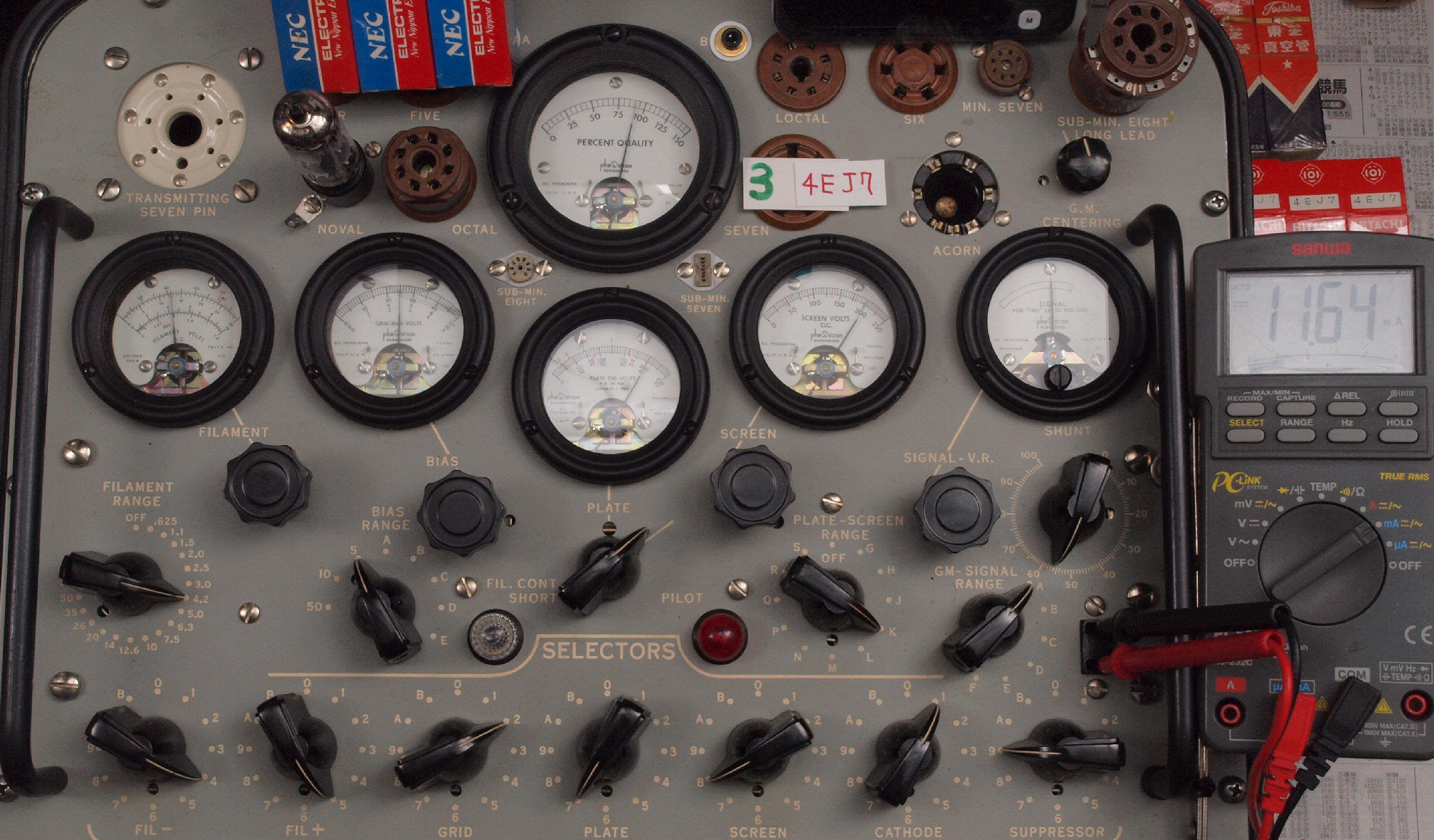

A13. 3本目 「4EJ7」測定。 Gm測定=18400μmho、IP=11.64mA。
        測定条件「Ep=Esg=200V、Eg1=−2.5V」。 Aレンジ=30000μmhoレンジでの測定。
A2. 東芝 4EJ7 左から、1、2本目、3本目=3EJ7。
1本目 「4EJ7」測定。 Gm=15400μmho、Ip=8.93mA。
2本目 「4EJ7」測定。 G1がカソードタッチ、測定不可。
3本目 「3EJ7」測定。 Gm=14900μmho、Ip=7.84mA。
A21. 1本目 「4EJ7」測定。 Gm測定=15400μmho、IP=8.93mA。
        測定条件「Ep=Esg=200V、Eg1=−3.0V」。 Aレンジ=30000μmhoレンジでの測定。
A23. 3本目 「3EJ7」測定。 Gm測定=14900μmho、IP=7.84mA。
        測定条件「Ep=Esg=200V、Eg1=−3.0V」。 Aレンジ=30000μmhoレンジでの測定。
A3. 日立 4EJ7 左から、1、2、3、4本目。
1本目 「4EJ7」測定。 Gm=29000μmho、Ip=6.77mA。
2本目 「4EJ7」測定。 Gm=29000μmho、Ip=7.31mA。
3本目 「4EJ7」測定。 Gm=30000μmho、Ip=7.78mA。
4本目 「4EJ7」測定。 Gm=28400μmho、Ip=6.60mA。
A31. 1本目 「4EJ7」測定。 Gm測定=29000μmho、IP=6.77mA。
        測定条件「Ep=Esg=200V、Eg1=−2.5V」。 Aレンジ=30000μmhoレンジでの測定。
A32. 2本目 「4EJ7」測定。 Gm測定=29000μmho、IP=7.31mA。
        測定条件「Ep=Esg=200V、Eg1=−2.5V」。 Aレンジ=30000μmhoレンジでの測定。
A33. 3本目 「4EJ7」測定。 Gm測定=30000μmho、IP=7.78mA。
        測定条件「Ep=Esg=200V、Eg1=−2.5V」。 Aレンジ=30000μmhoレンジでの測定。
A34. 4本目 「4EJ7」測定。 Gm測定=28400μmho、IP=6.6mA。
        測定条件「Ep=Esg=200V、Eg1=−2.5V」。 Aレンジ=30000μmhoレンジでの測定。

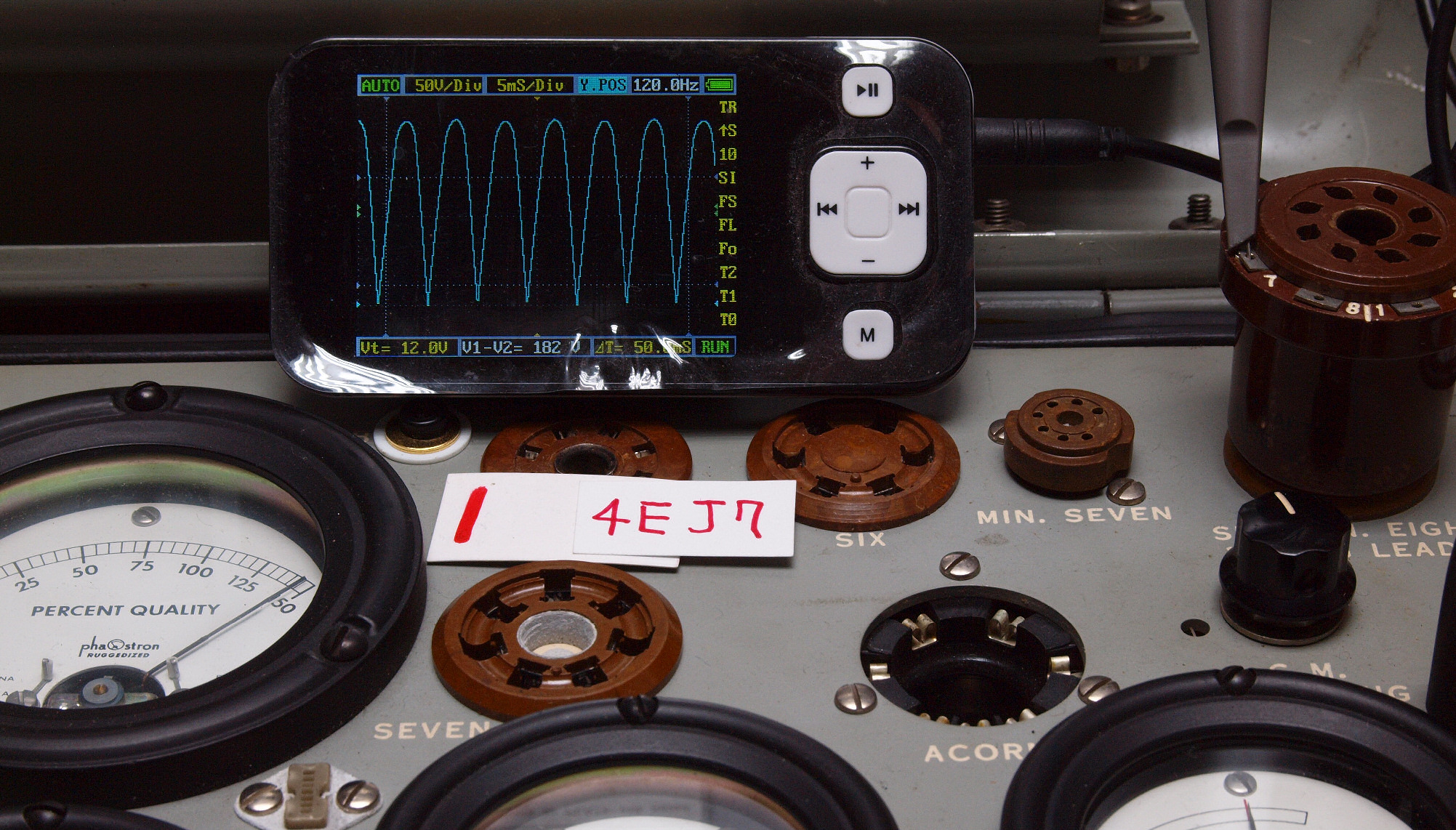

A25. プレート波形を観測しながら測定する。

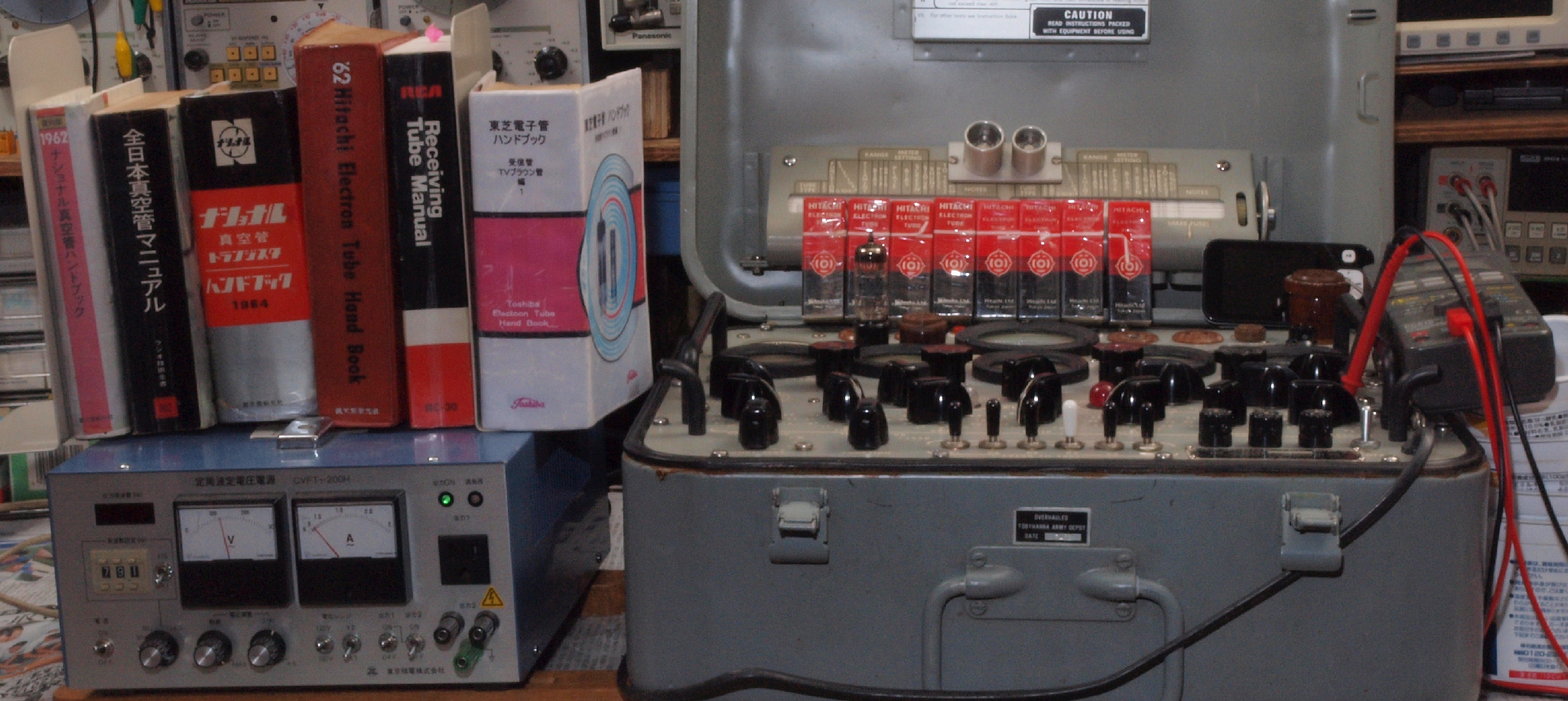

測定電源は安定化(電源・周波数)電源を使用し、AC115V 60Hzで行う。
                  4ej7-a
