Vacuum Tube Tester Hickok TV-2B/Uで
1625(VT-136)  Gm & Ip測定
 YAHOOオークションで買た、1625(VT-136)42本の「Gm & Ip」測定。
真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho「Ep=Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
  • 1本目 「1625」測定。 Gm=6750μmho、Ip=70.0mA。
    2本目 「1625」測定。 Gm=7250μmho、Ip=71.0mA。
    3本目 「1625」測定。 Gm=6600μmho、Ip=65.8mA。
    4本目 「1625」測定。 Gm=7000μmho、Ip=67.0mA。
    5本目 「1625」測定。 Gm=7100μmho、Ip=62.3mA。
  • 6本目 「1625」測定。 Gm=6850μmho、Ip=62.1mA。
    7本目 「1625」測定。 Gm=6500μmho、Ip=61.2mA。
    8本目 「1625」測定。 Gm=7100μmho、Ip=65.5mA。
    9本目 「1625」測定。 Gm=6000μmho、Ip=56.0mA。
    10本目 「1625」測定。 Gm=6750μmho、Ip=69.0mA。
  • 11本目 「1625」測定。 Gm=6750μmho、Ip=62.0mA。
    12本目 「1625」測定。 Gm=6350μmho、Ip=61.8mA。
    13本目 「1625」測定。 Gm=6250μmho、Ip=61.3mA。
    14本目 「1625」測定。 Gm=6500μmho、Ip=66.4mA。
    15本目 「1625」測定。 Gm=6750μmho、Ip=66.1mA。
  • 21本目 「1625」測定。 Gm=6000μmho、Ip=60.3mA。
    22本目 「1625」測定。 Gm=6500μmho、Ip=69.1mA。
    23本目 「1625」測定。 Gm=6000μmho、Ip=63.7mA。
    24本目 「1625」測定。 Gm=6250μmho、Ip=66.5mA。
    25本目 「1625」測定。 Gm=6700μmho、Ip=69.2mA。
  • 26本目 「1625」測定。 Gm=5850μmho、Ip=59.8mA。
    27本目 「1625」測定。 Gm=6000μmho、Ip=64.6mA。
    28本目 「1625」測定。 Gm=6250μmho、Ip=68.6mA。
    29本目 「1625」測定。 Gm=5850μmho、Ip=58.4mA。
    30本目 「1625」測定。 Gm=6500μmho、Ip=70.7mA。
  • 31本目 「1625」測定。 Gm=6650μmho、Ip=71.5mA。
    32本目 「1625」測定。 Gm=6000μmho、Ip=61.4mA。
    33本目 「1625」測定。 Gm=6500μmho、Ip=68.8mA。
    34本目 「1625」測定。 Gm=6650μmho、Ip=68.2mA。
    35本目 「1625」測定。 Gm=6250μmho、Ip=66.5mA。
  • 36本目 「1625」測定。 Gm=6250μmho、Ip=65.5mA。
    37本目 「1625」測定。 Gm=6250μmho、Ip=70.0mA。
    38本目 「1625」測定。 Gm=6250μmho、Ip=70.1mA。
    39本目 「1625」測定。 Gm=6650μmho、Ip=72.2mA。
    40本目 「1625」測定。 Gm=6000μmho、Ip=62.7mA。
  • 41本目 「1625」測定。 Gm=6250μmho、Ip=67.4mA。
    42本目 「1625」測定。 Gm=6250μmho、Ip=64.9mA。
1本目 「1625」測定。 Gm=6750μmho、Ip=70.0mA。
2本目 「1625」測定。 Gm=7250μmho、Ip=71.0mA。
3本目 「1625」測定。 Gm=6600μmho、Ip=65.8mA。
4本目 「1625」測定。 Gm=7000μmho、Ip=67.0mA。
5本目 「1625」測定。 Gm=7100μmho、Ip=62.3mA。
左から、1本目、 2本目、 ...、5本目。
ステムの上(プレートの下)にシールドが付いているのが、UY−807と異なります。
但し、後期にはUY−807も付いてきた。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

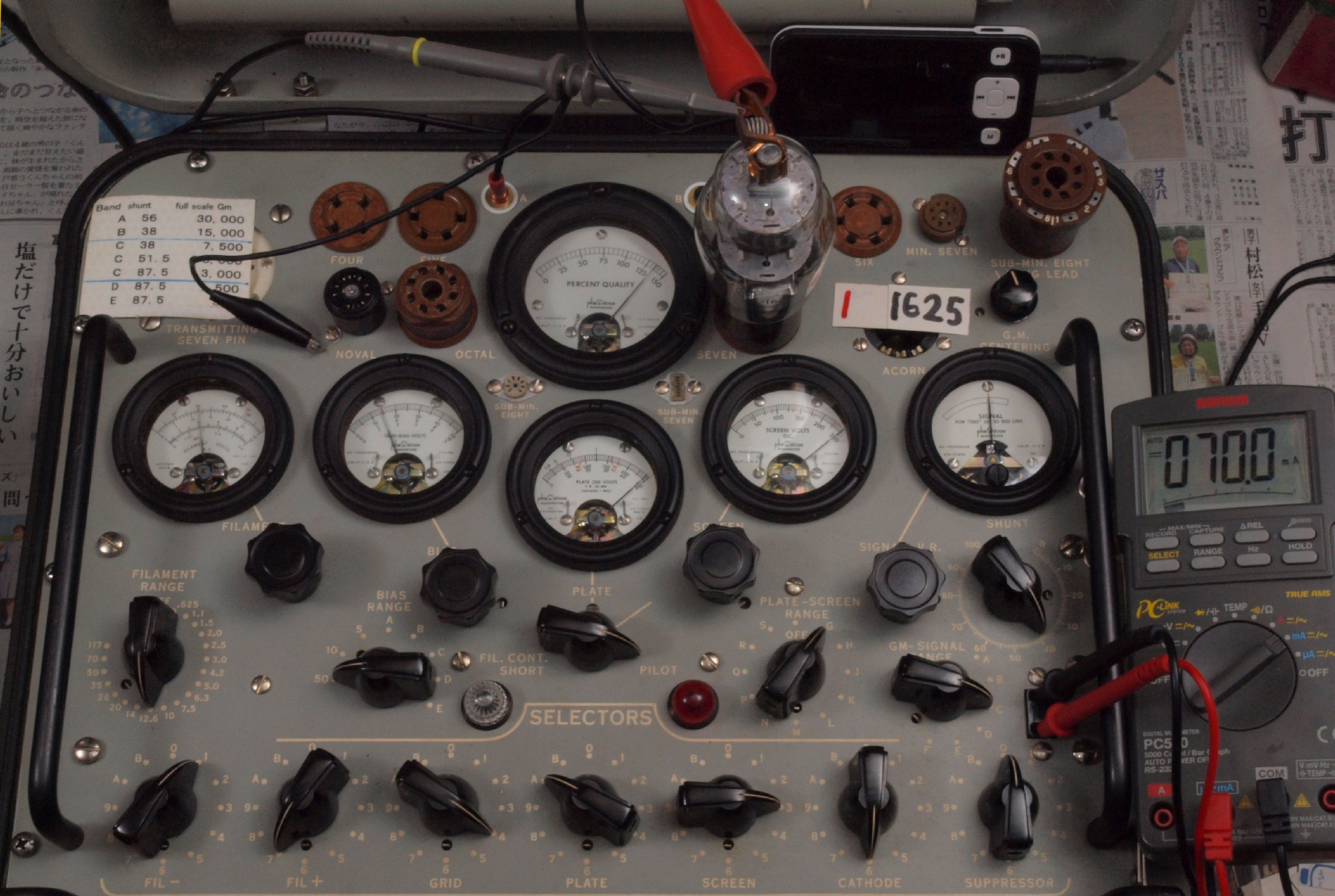

A1. 1本目 「1625」測定。 Gm=6750μmho、Ip=70.0mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」。
A2. 2本目 「1625」測定。 Gm=7250μmho、Ip=71.0mA。

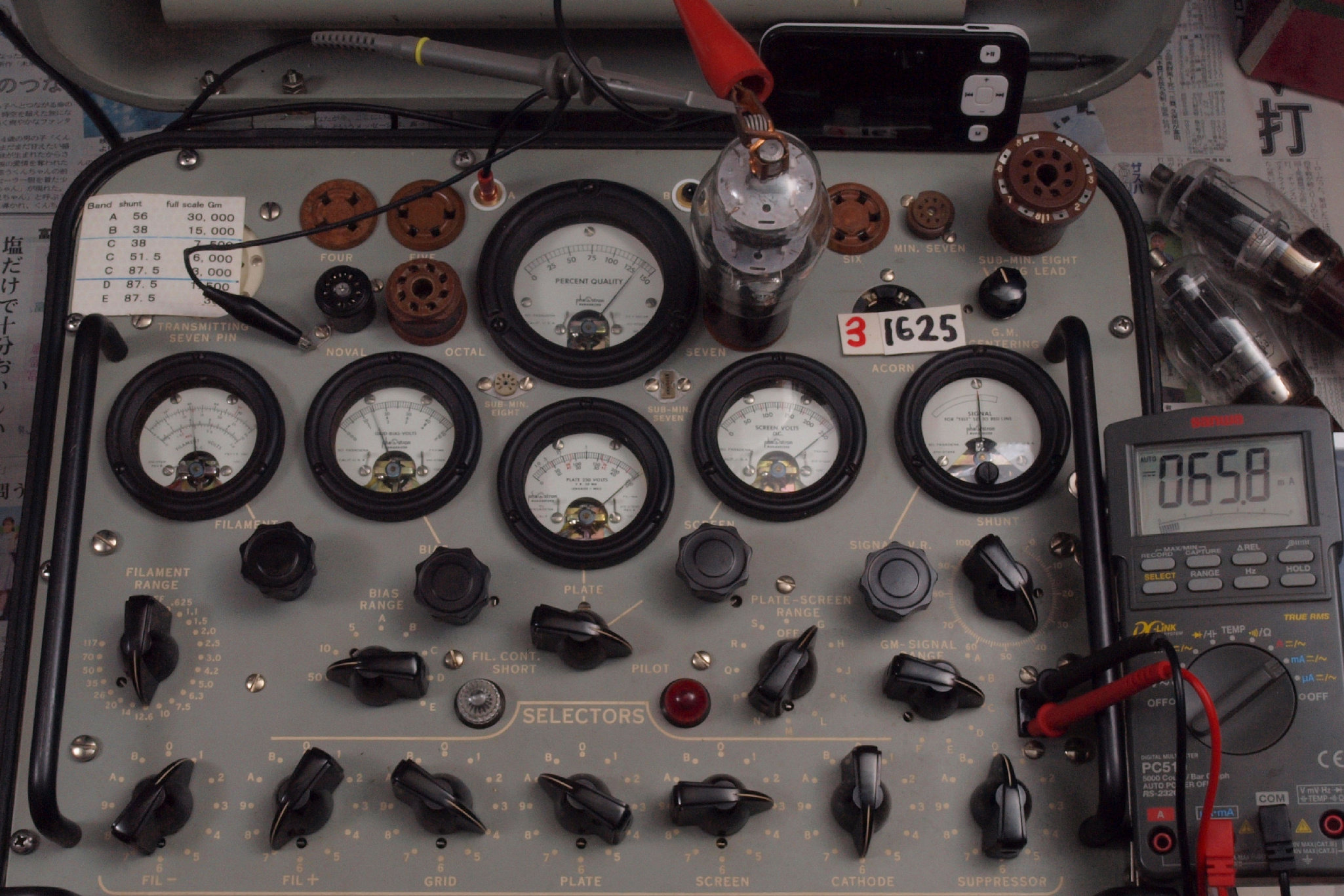

A3. 3本目 「1625」測定。 Gm=6600μmho、Ip=65.8mA。
A4. 4本目 「1625」測定。 Gm=7000μmho、Ip=67.0mA。
A5. 5本目 「1625」測定。 Gm=7100μmho、Ip=62.3mA。
6本目 「1625」測定。 Gm=6850μmho、Ip=62.1mA。
7本目 「1625」測定。 Gm=6500μmho、Ip=61.2mA。
8本目 「1625」測定。 Gm=7100μmho、Ip=65.5mA。
9本目 「1625」測定。 Gm=6000μmho、Ip=56.0mA。
10本目 「1625」測定。 Gm=6750μmho、Ip=69.0mA。
左から、6本目、 7本目、 ...、10本目。
画像をクリックすると、大きく(横幅2050ドット)表示されます。
A6. 6本目 「1625」測定。 Gm=6850μmho、Ip=62.1mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、

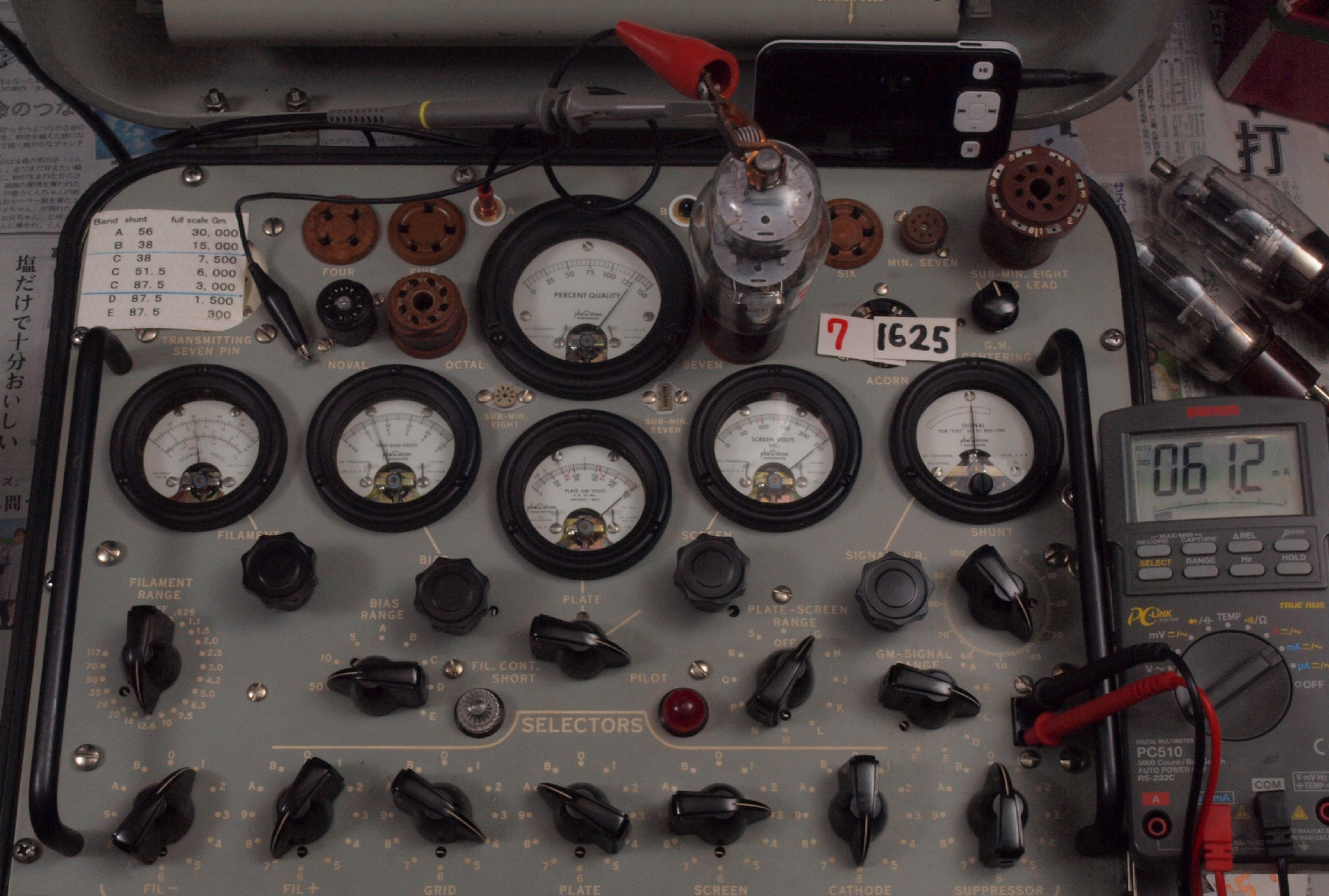

A7. 7本目 「1625」測定。 Gm=6500μmho、Ip=61.2mA。
A8. 8本目 「1625」測定。 Gm=7100μmho、Ip=65.5mA。

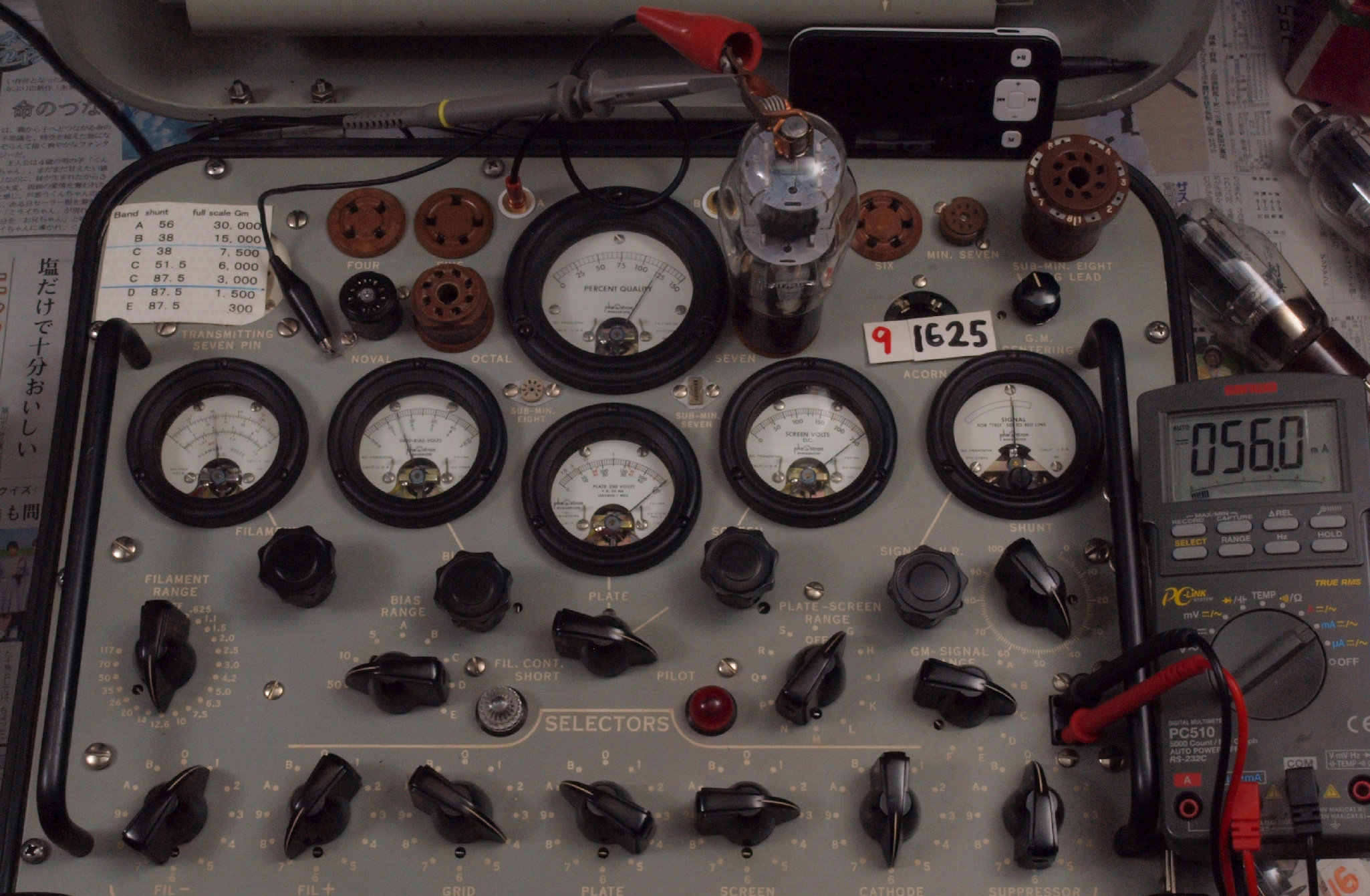

A9. 9本目 「1625」測定。 Gm=6000μmho、Ip=56.0mA。
A10. 10本目 「1625」測定。 Gm=6750μmho、Ip=69.0mA。
11本目 「1625」測定。 Gm=6750μmho、Ip=62.0mA。
12本目 「1625」測定。 Gm=6350μmho、Ip=61.8mA。
13本目 「1625」測定。 Gm=6250μmho、Ip=61.3mA。
14本目 「1625」測定。 Gm=6500μmho、Ip=66.4mA。
15本目 「1625」測定。 Gm=6750μmho、Ip=66.1mA。
左から、11本目、 12本目、 ...、15本目。
画像をクリックすると、大きく(横幅2050ドット)表示されます。
A11. 11本目 「1625」測定。 Gm=6750μmho、Ip=62.0mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

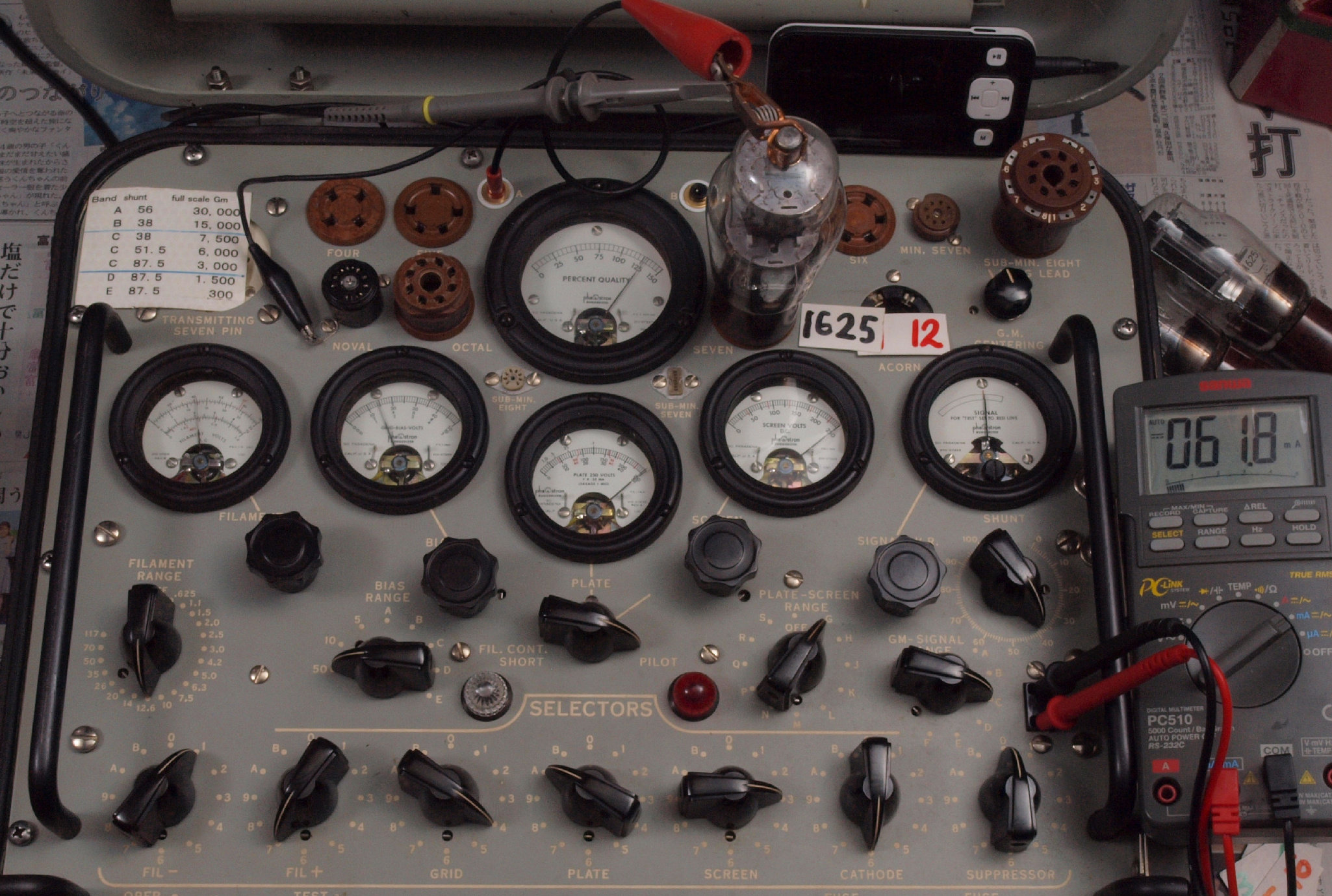

A12. 12本目 「1625」測定。 Gm=6350μmho、Ip=61.8mA。
A13. 13本目 「1625」測定。 Gm=6250μmho、Ip=61.3mA。
A14. 14本目 「1625」測定。 Gm=6500μmho、Ip=66.4mA。

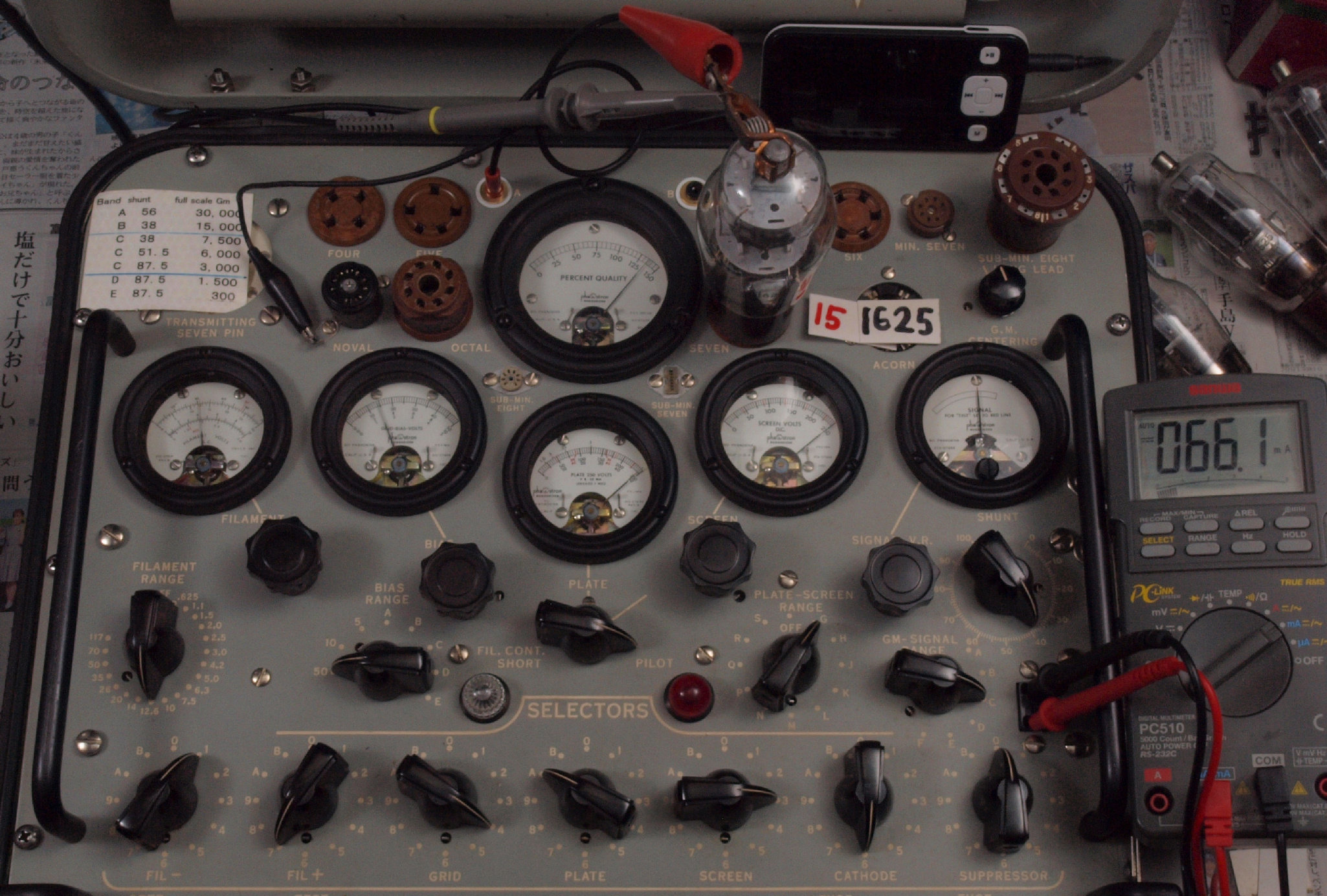

A15. 15本目 「1625」測定。 Gm=6750μmho、Ip=66.1mA。
16本目 「1625」測定。 Gm=7000μmho、Ip=71.6mA。
17本目 「1625」測定。 Gm=6500μmho、Ip=66.9mA。
18本目 「1625」測定。 Gm=6500μmho、Ip=66.2mA。
19本目 「1625」測定。 Gm=6650μmho、Ip=71.6mA。
20本目 「1625」測定。 Gm=6250μmho、Ip=66.2mA。

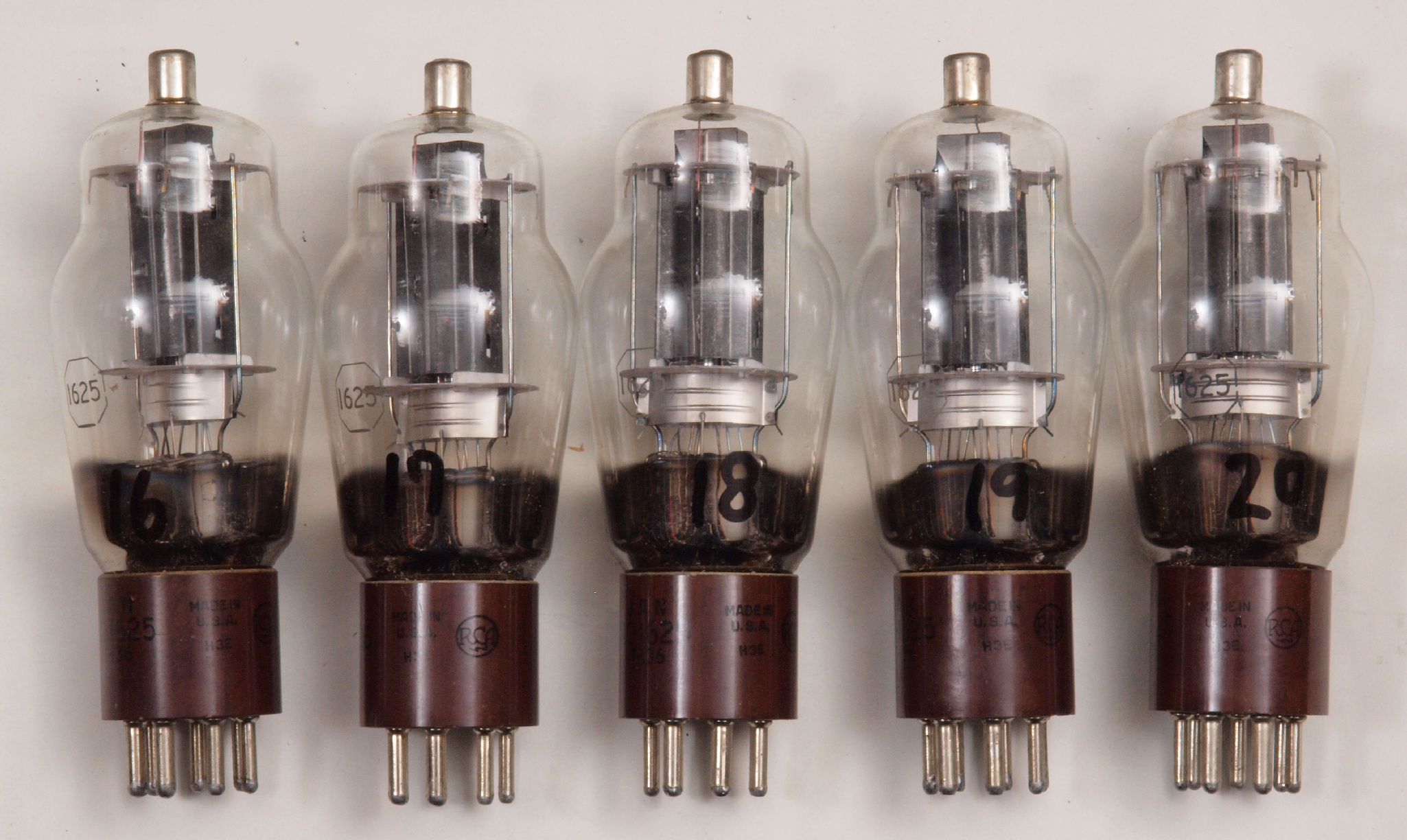

左から、16本目、 17本目、 ...、20本目。
画像をクリックすると、大きく(横幅2050ドット)表示されます。
A16. 16本目 「1625」測定。 Gm=7000μmho、Ip=71.6mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

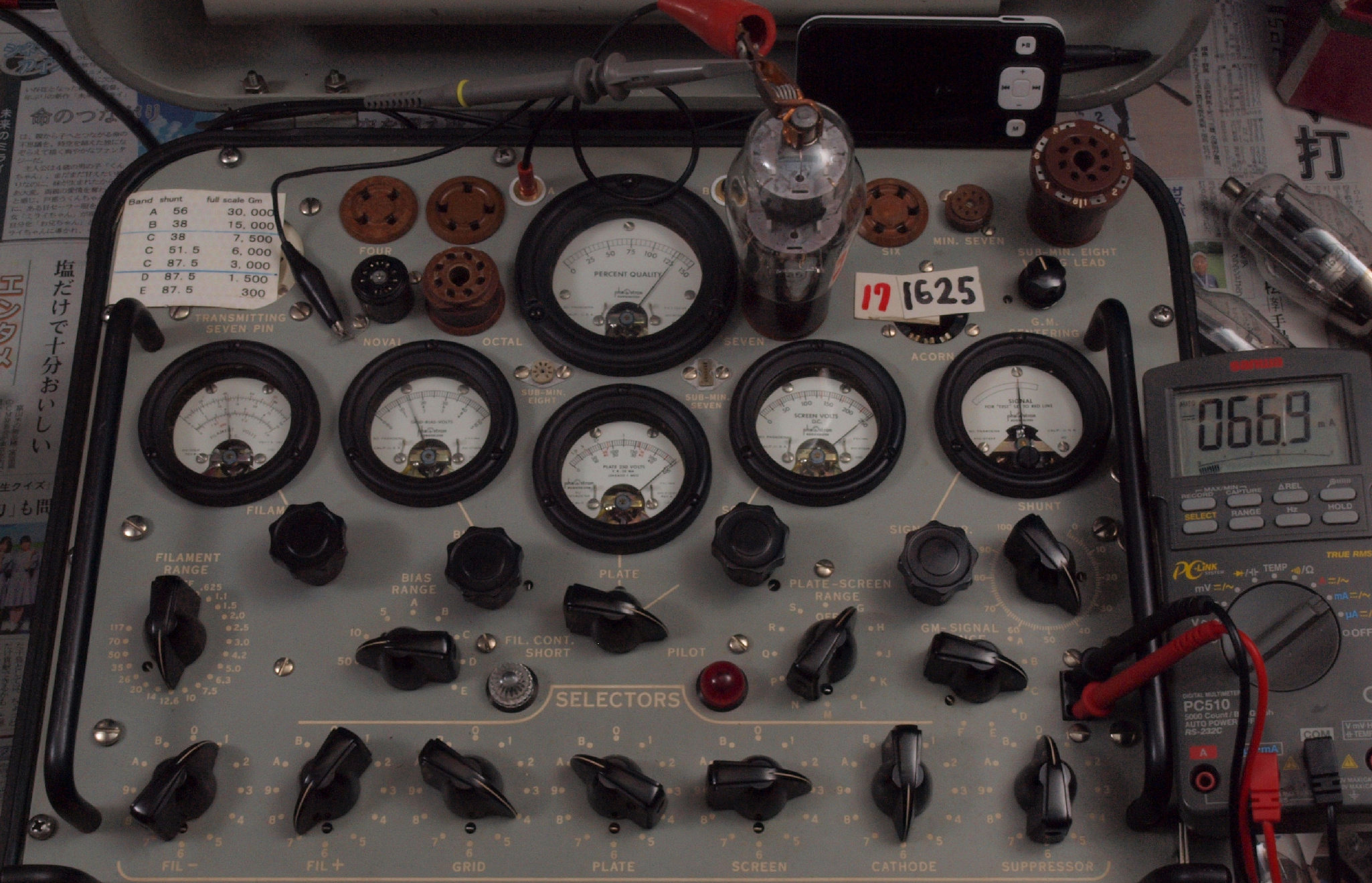

A17. 17本目 「1625」測定。 Gm=6500μmho、Ip=66.9mA。
A18. 18本目 「1625」測定。 Gm=6500μmho、Ip=66.2mA。
A19. 19本目 「1625」測定。 Gm=6650μmho、Ip=71.6mA。
A20. 20本目 「1625」測定。 Gm=6250μmho、Ip=66.2mA。
21本目 「1625」測定。 Gm=6000μmho、Ip=60.3mA。
22本目 「1625」測定。 Gm=6500μmho、Ip=69.1mA。
23本目 「1625」測定。 Gm=6000μmho、Ip=63.7mA。
24本目 「1625」測定。 Gm=6250μmho、Ip=66.5mA。
25本目 「1625」測定。 Gm=6700μmho、Ip=69.2mA。

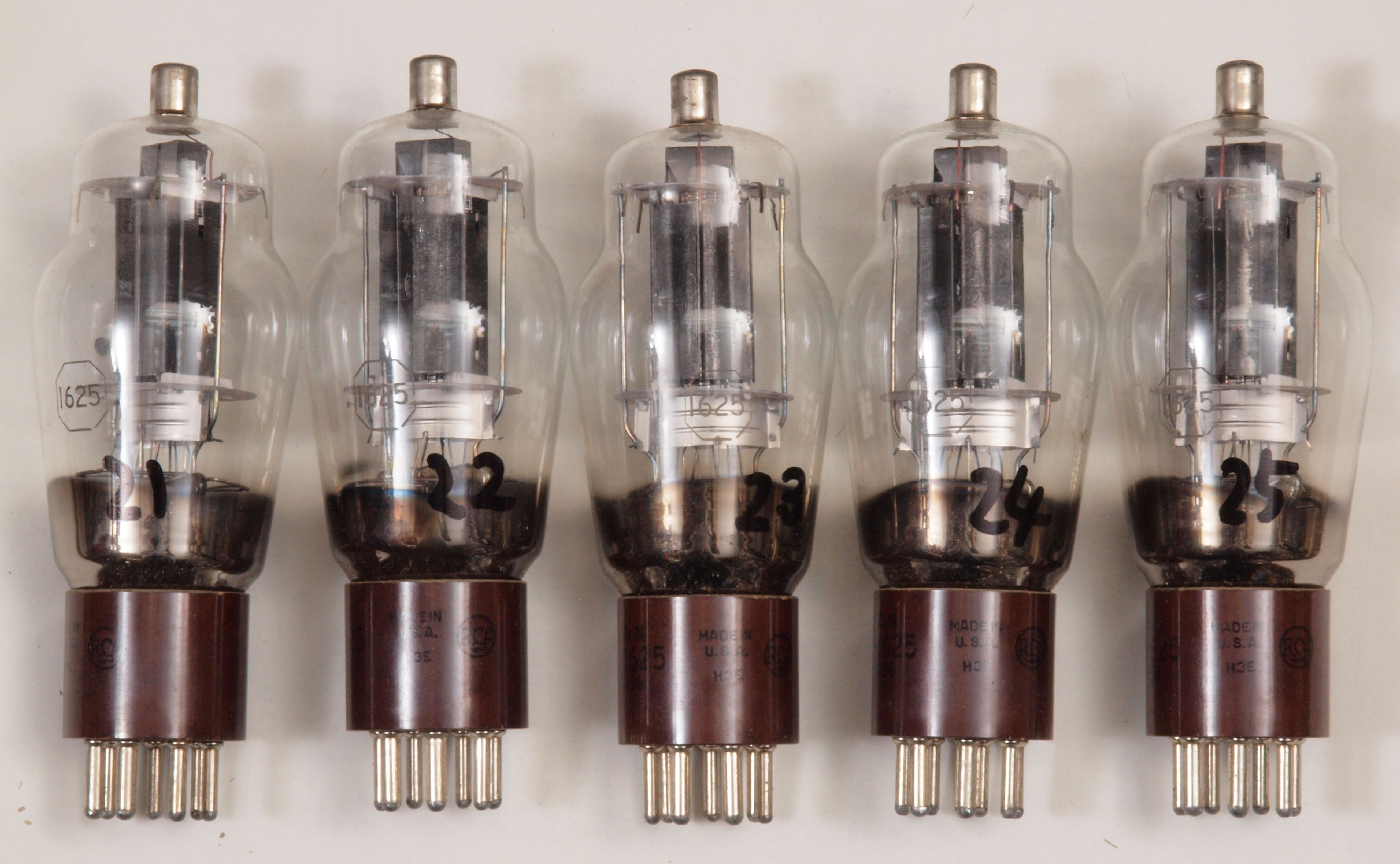

左から、21本目、 22本目、 ...、25本目。
画像をクリックすると、大きく(横幅2050ドット)表示されます。
A21. 21本目 「1625」測定。 Gm=6000μmho、Ip=60.3mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
A22. 22本目 「1625」測定。 Gm=6500μmho、Ip=69.1mA。
A23. 23本目 「1625」測定。 Gm=6000μmho、Ip=63.7mA。
A24. 24本目 「1625」測定。 Gm=6250μmho、Ip=66.5mA。

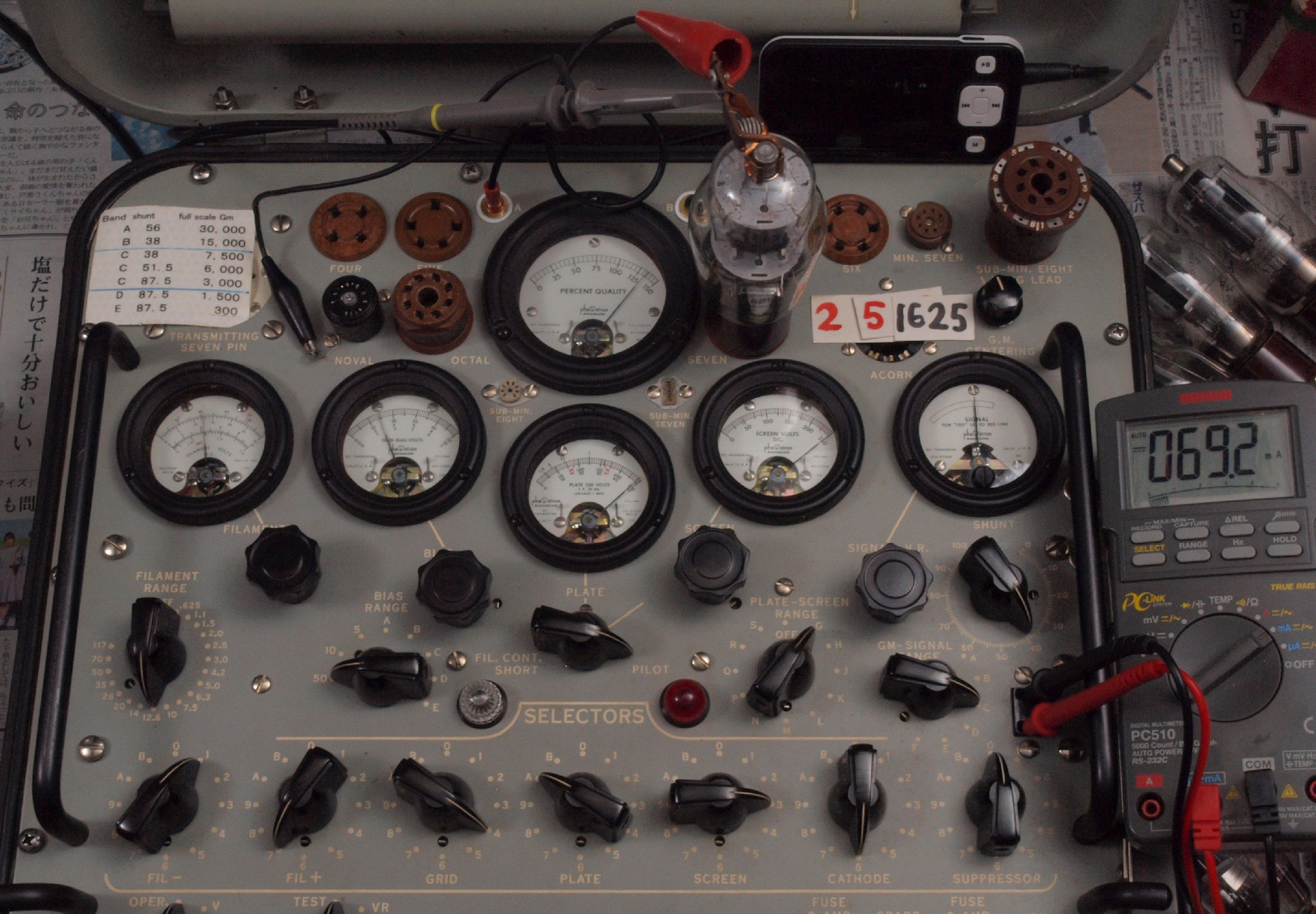

A25. 25本目 「1625」測定。 Gm=6700μmho、Ip=69.2mA。
26本目 「1625」測定。 Gm=5850μmho、Ip=59.8mA。
27本目 「1625」測定。 Gm=6000μmho、Ip=64.6mA。
28本目 「1625」測定。 Gm=6250μmho、Ip=68.6mA。
29本目 「1625」測定。 Gm=5850μmho、Ip=58.4mA。
30本目 「1625」測定。 Gm=6500μmho、Ip=70.7mA。

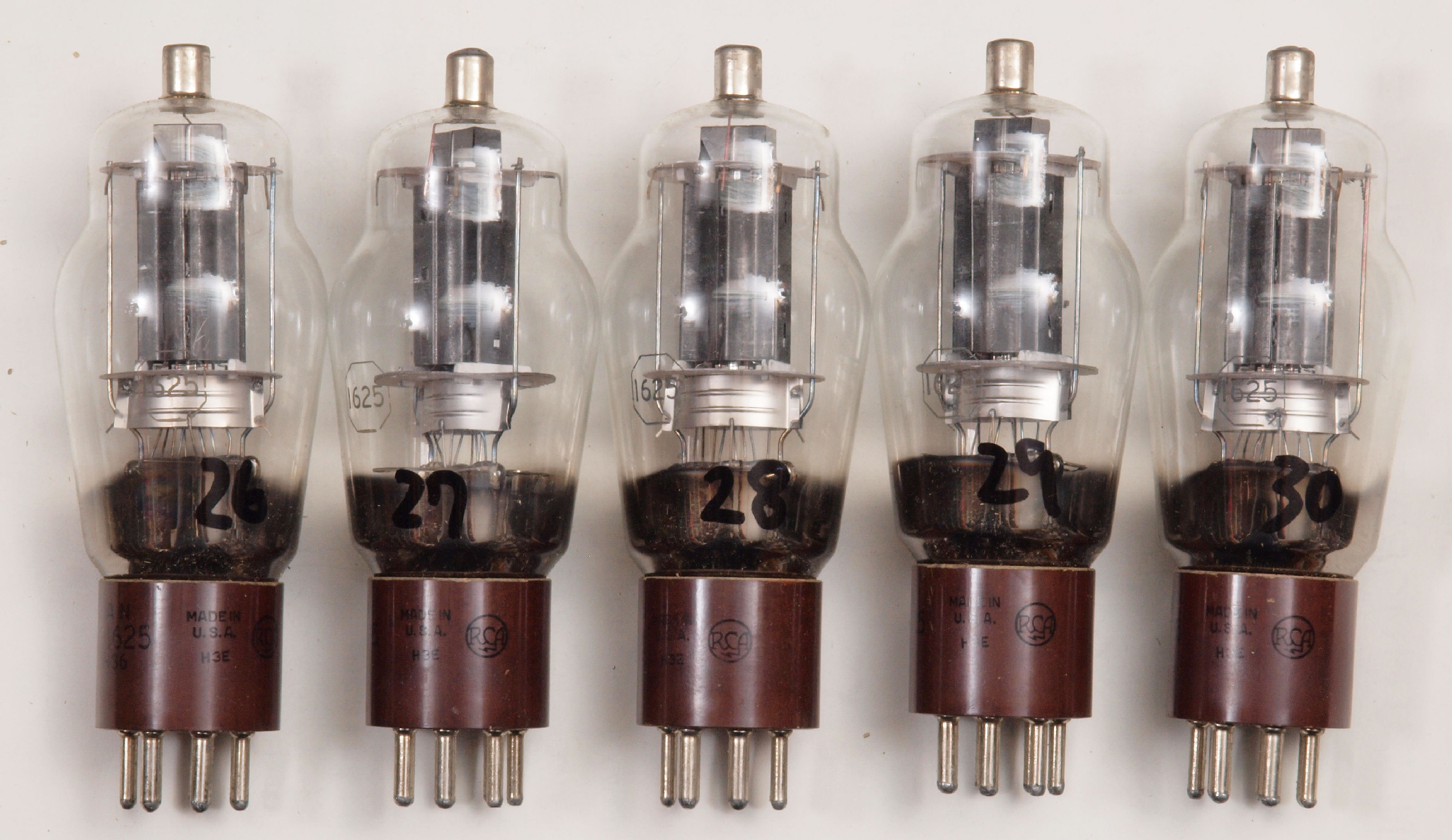

左から、26本目、 27本目、 ...、30本目。
画像をクリックすると、大きく(横幅2050ドット)表示されます。
A26. 26本目 「1625」測定。 Gm=5850μmho、Ip=59.8mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
A27. 27本目 「1625」測定。 Gm=6000μmho、Ip=64.6mA。
A28. 28本目 「1625」測定。 Gm=6250μmho、Ip=68.6mA。
A29. 29本目 「1625」測定。 Gm=5850μmho、Ip=58.4mA。

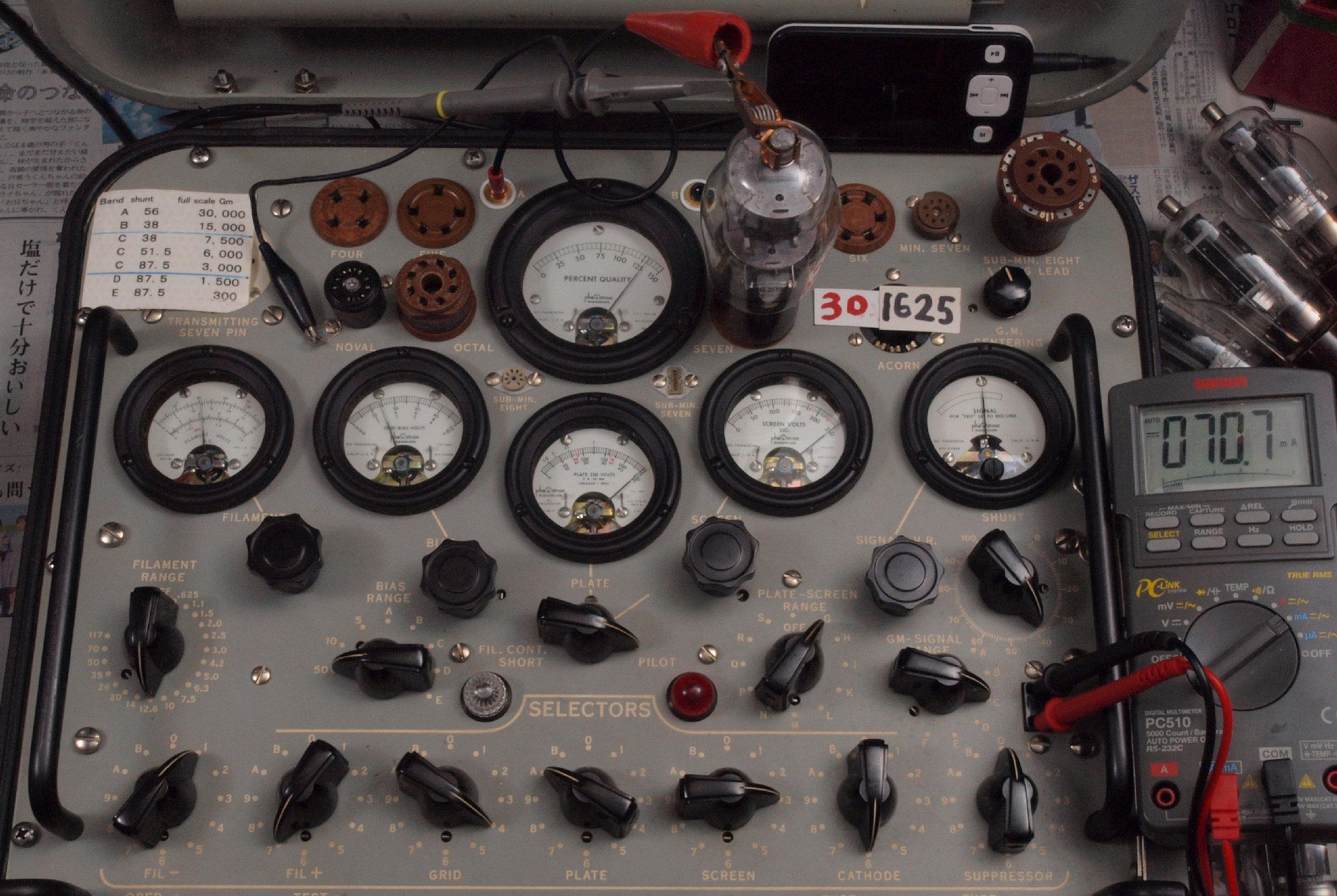

A30. 30本目 「1625」測定。 Gm=6500μmho、Ip=70.7mA。
31本目 「1625」測定。 Gm=6650μmho、Ip=71.5mA。
32本目 「1625」測定。 Gm=6000μmho、Ip=61.4mA。
33本目 「1625」測定。 Gm=6500μmho、Ip=68.8mA。
34本目 「1625」測定。 Gm=6650μmho、Ip=68.2mA。
35本目 「1625」測定。 Gm=6250μmho、Ip=66.5mA。

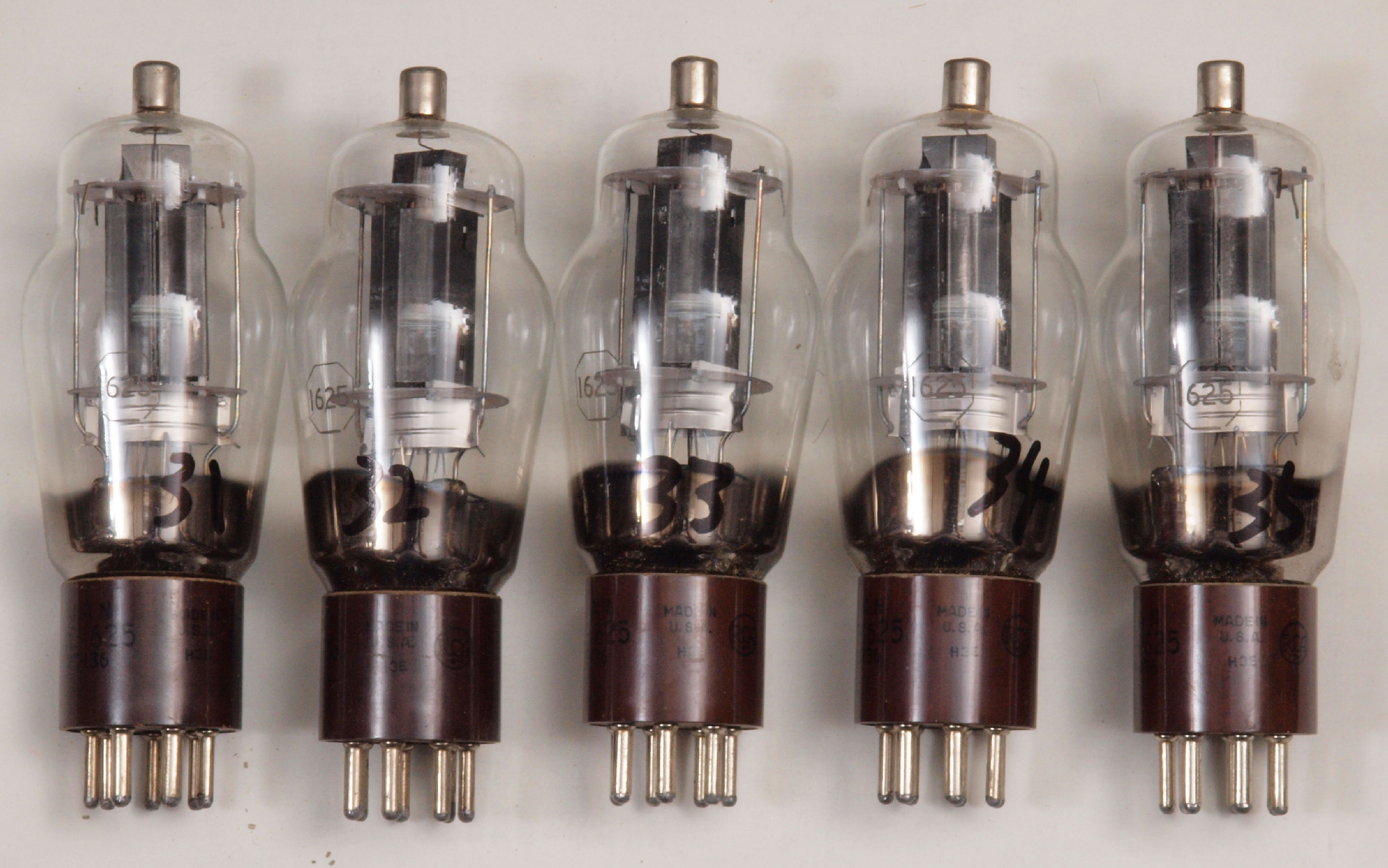

左から、31本目、 32本目、 ...、35本目。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

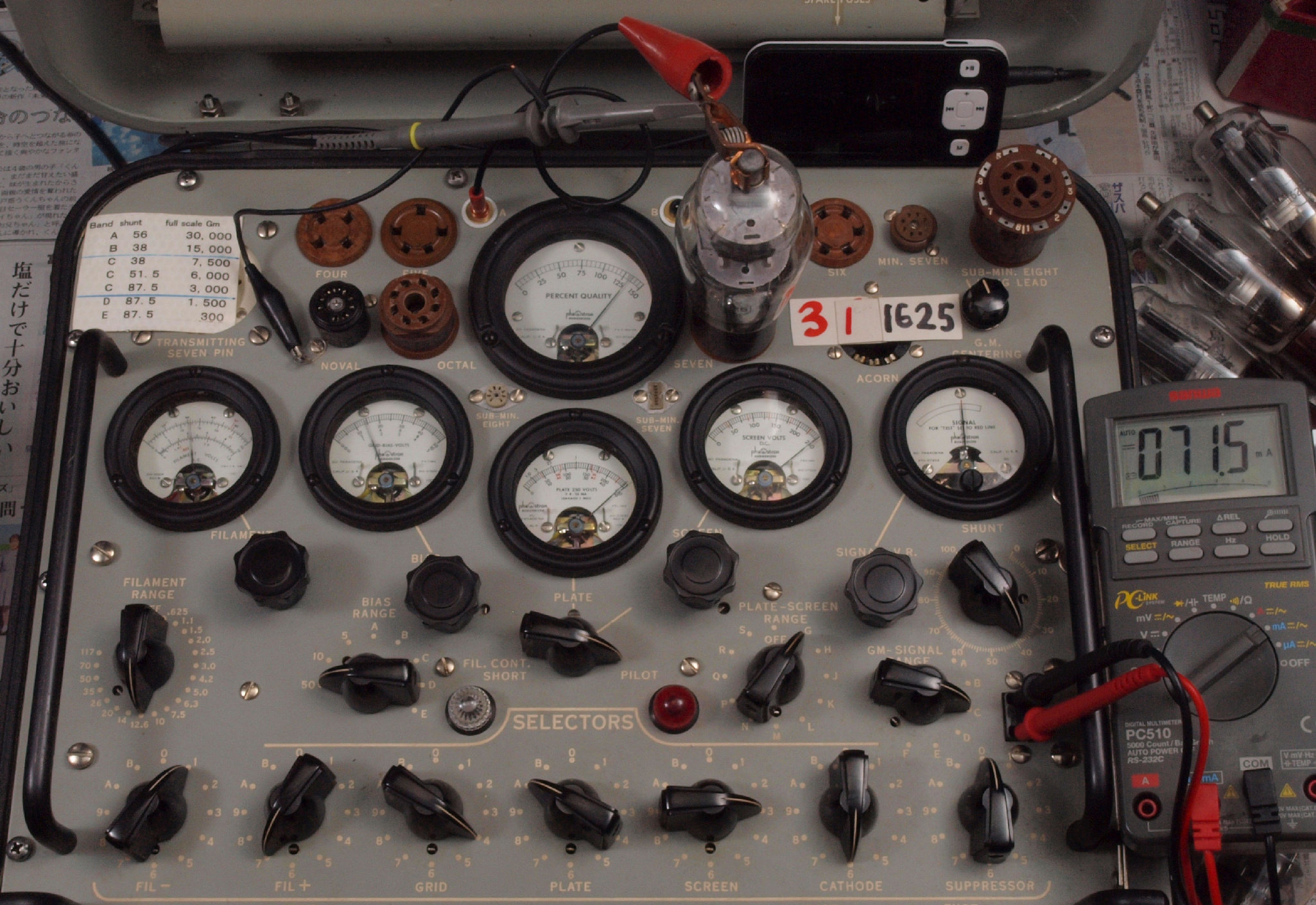

A31. 31本目 「1625」測定。 Gm=6650μmho、Ip=71.5mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

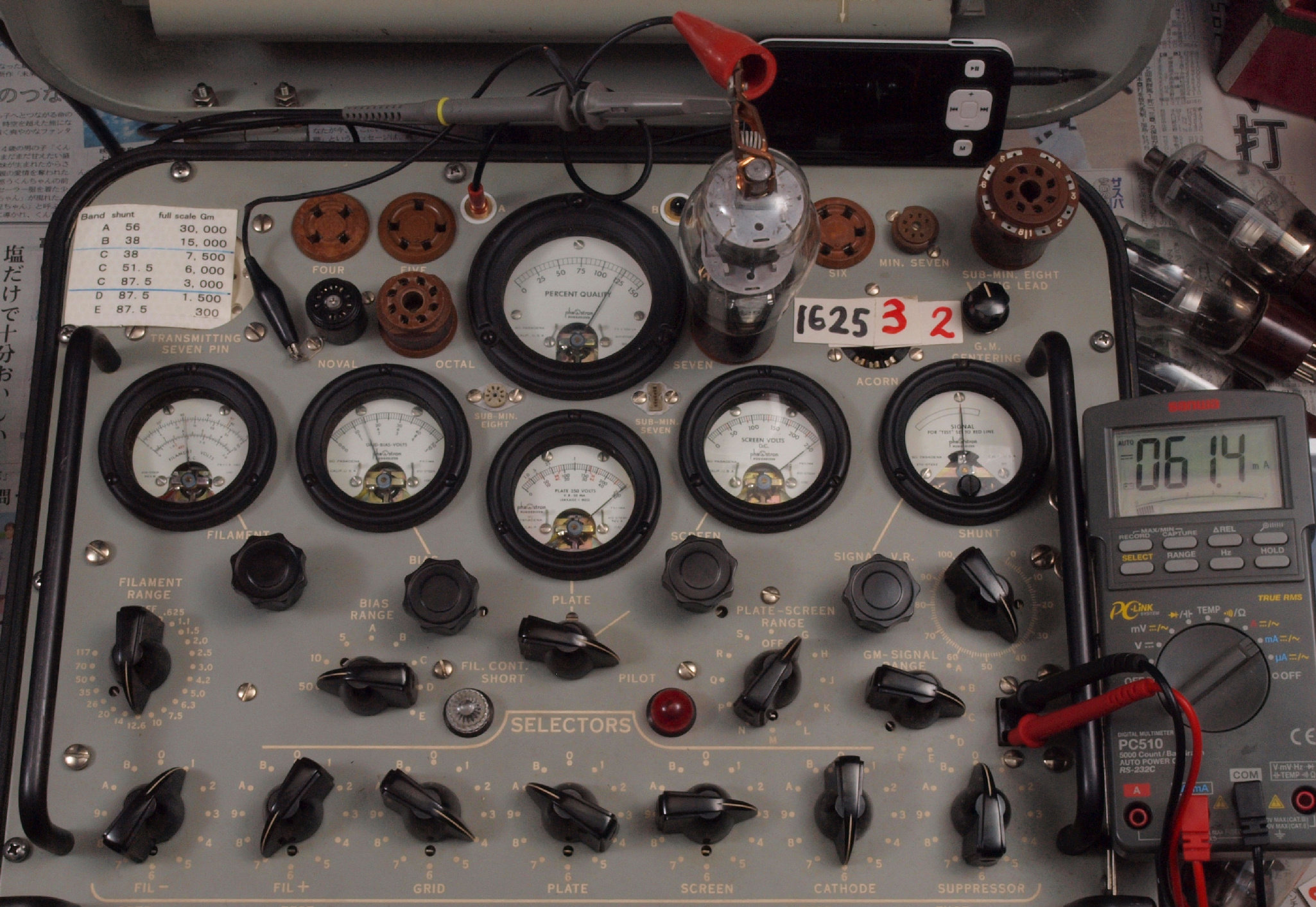

A32. 32本目 「1625」測定。 Gm=6000μmho、Ip=61.4mA。

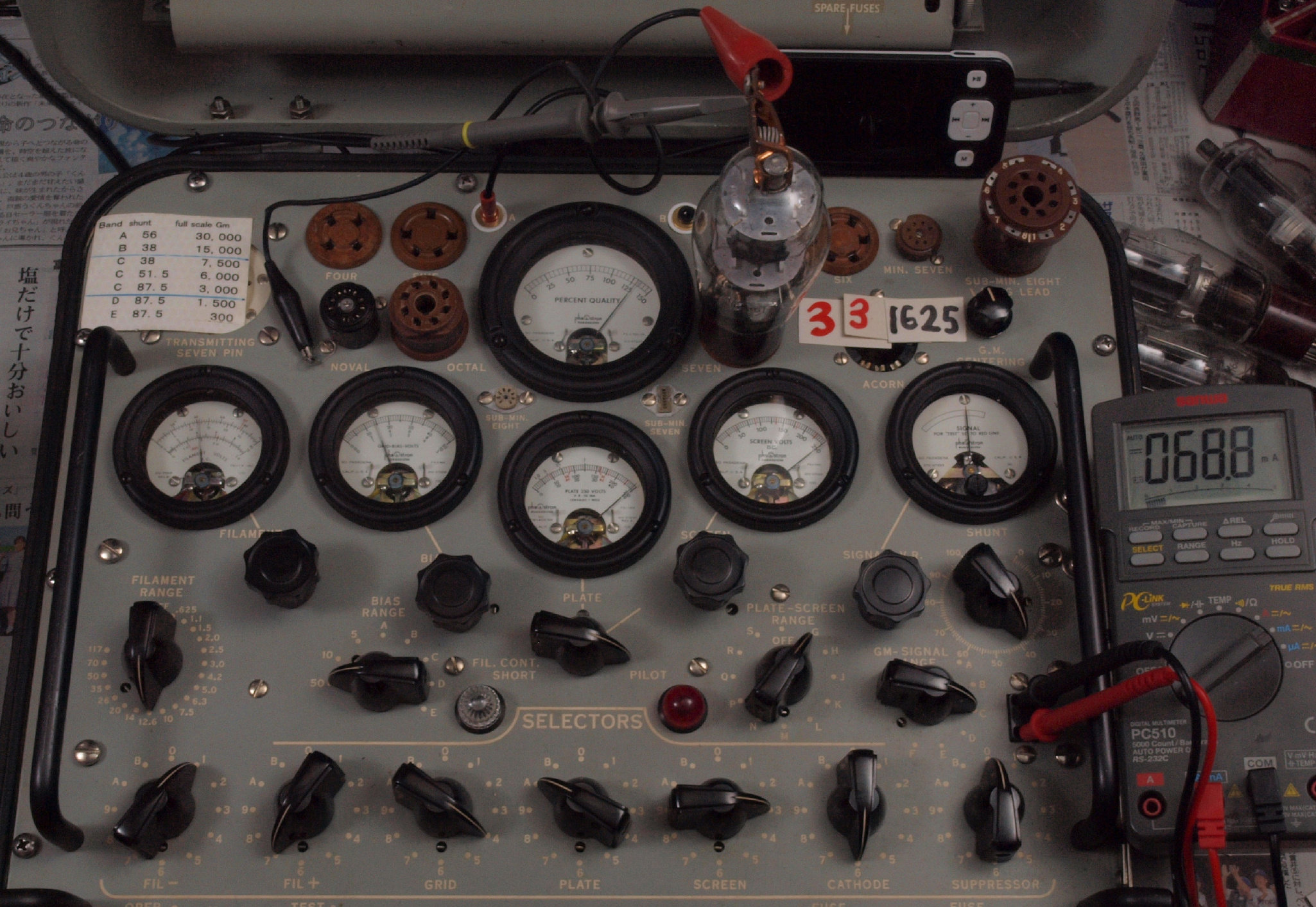

A33. 33本目 「1625」測定。 Gm=6500μmho、Ip=68.8mA。

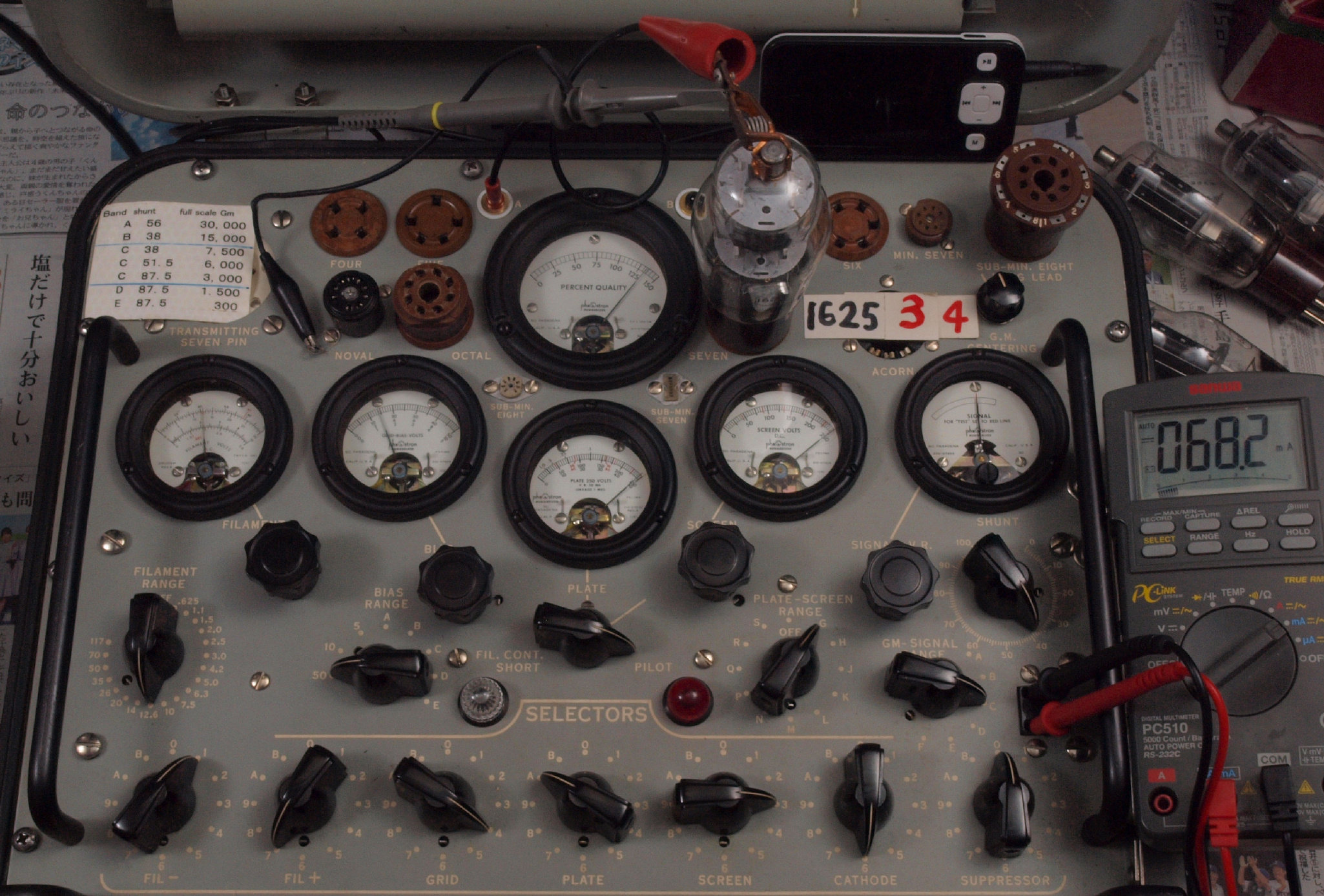

A34. 34本目 「1625」測定。 Gm=6650μmho、Ip=68.2mA。
A35. 35本目 「1625」測定。 Gm=6250μmho、Ip=66.5mA。
36本目 「1625」測定。 Gm=6250μmho、Ip=65.5mA。
37本目 「1625」測定。 Gm=6250μmho、Ip=70.0mA。
38本目 「1625」測定。 Gm=6250μmho、Ip=70.1mA。
39本目 「1625」測定。 Gm=6650μmho、Ip=72.2mA。
40本目 「1625」測定。 Gm=6000μmho、Ip=62.7mA。
左から、36本目、 37本目、 ...、40本目。
画像をクリックすると、大きく(横幅2050ドット)表示されます。
A36. 36本目 「1625」測定。 Gm=6250μmho、Ip=65.5mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、

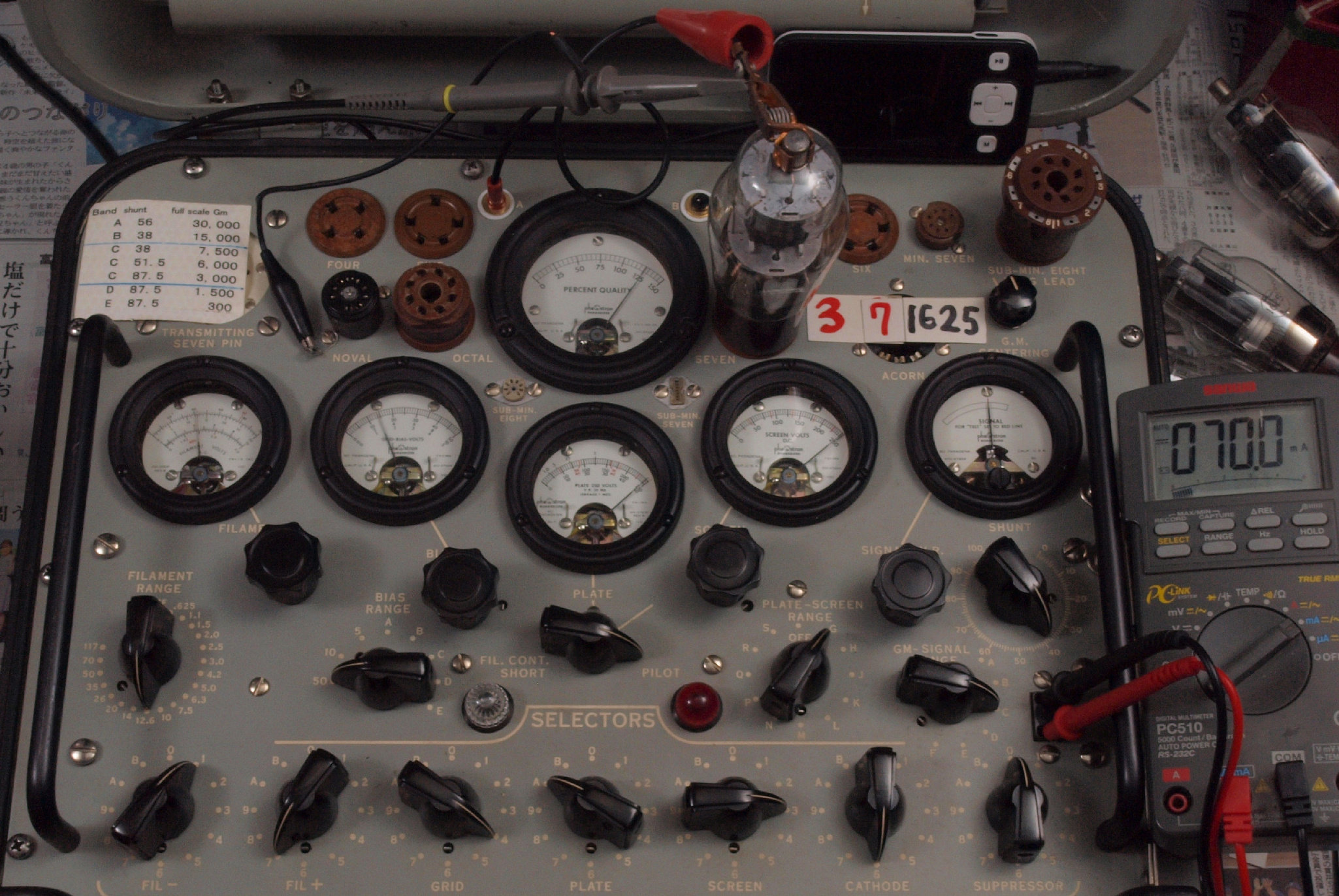

A37. 37本目 「1625」測定。 Gm=6250μmho、Ip=70.0mA。

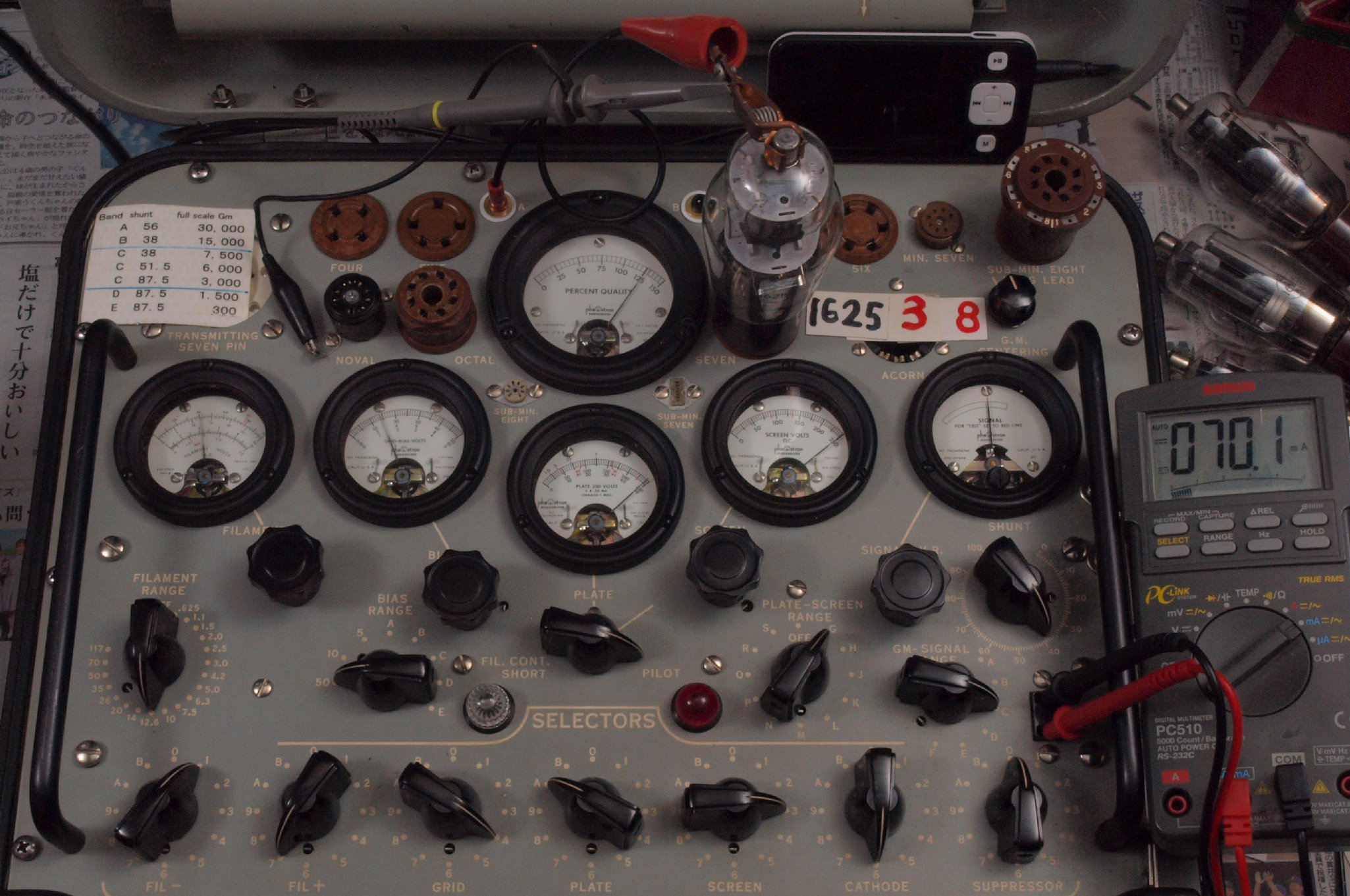

A38. 38本目 「1625」測定。 Gm=6250μmho、Ip=70.1mA。
A39. 39本目 「1625」測定。 Gm=6650μmho、Ip=72.2mA。

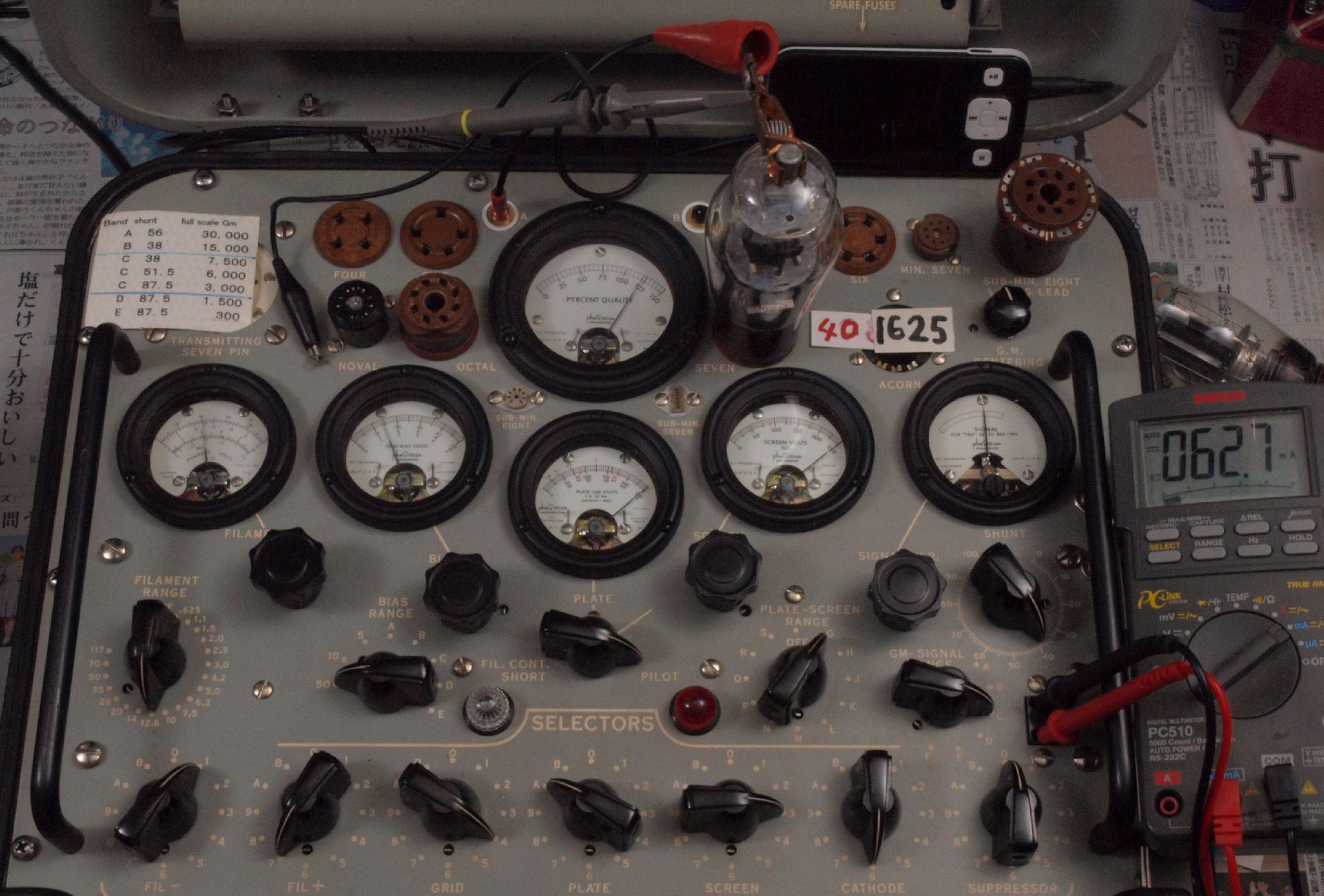

A40. 40本目 「1625」測定。 Gm=6000μmho、Ip=62.7mA。
41本目 「1625」測定。 Gm=6250μmho、Ip=67.4mA。
42本目 「1625」測定。 Gm=6250μmho、Ip=64.9mA。
左から、41本目、 42本目。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

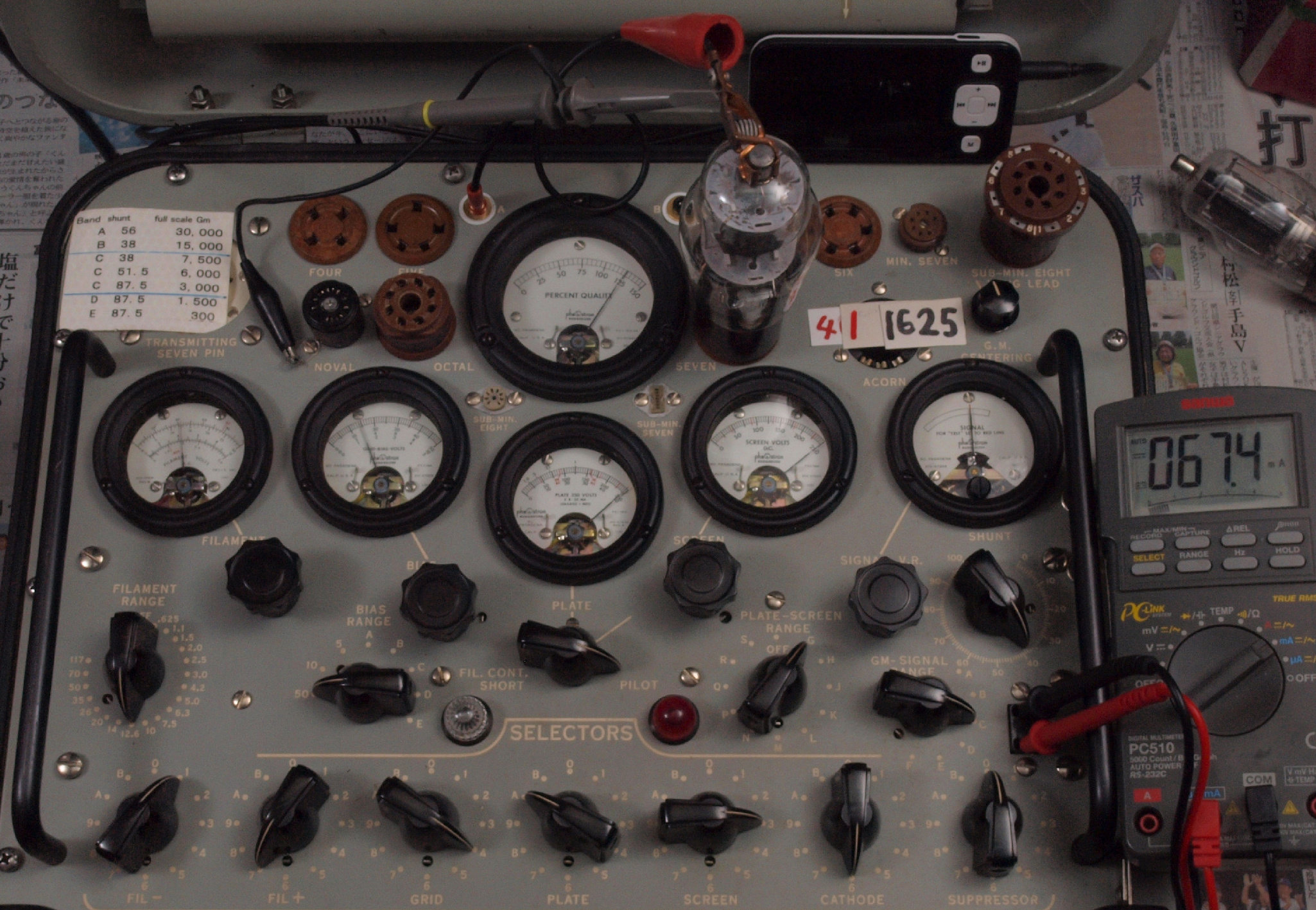

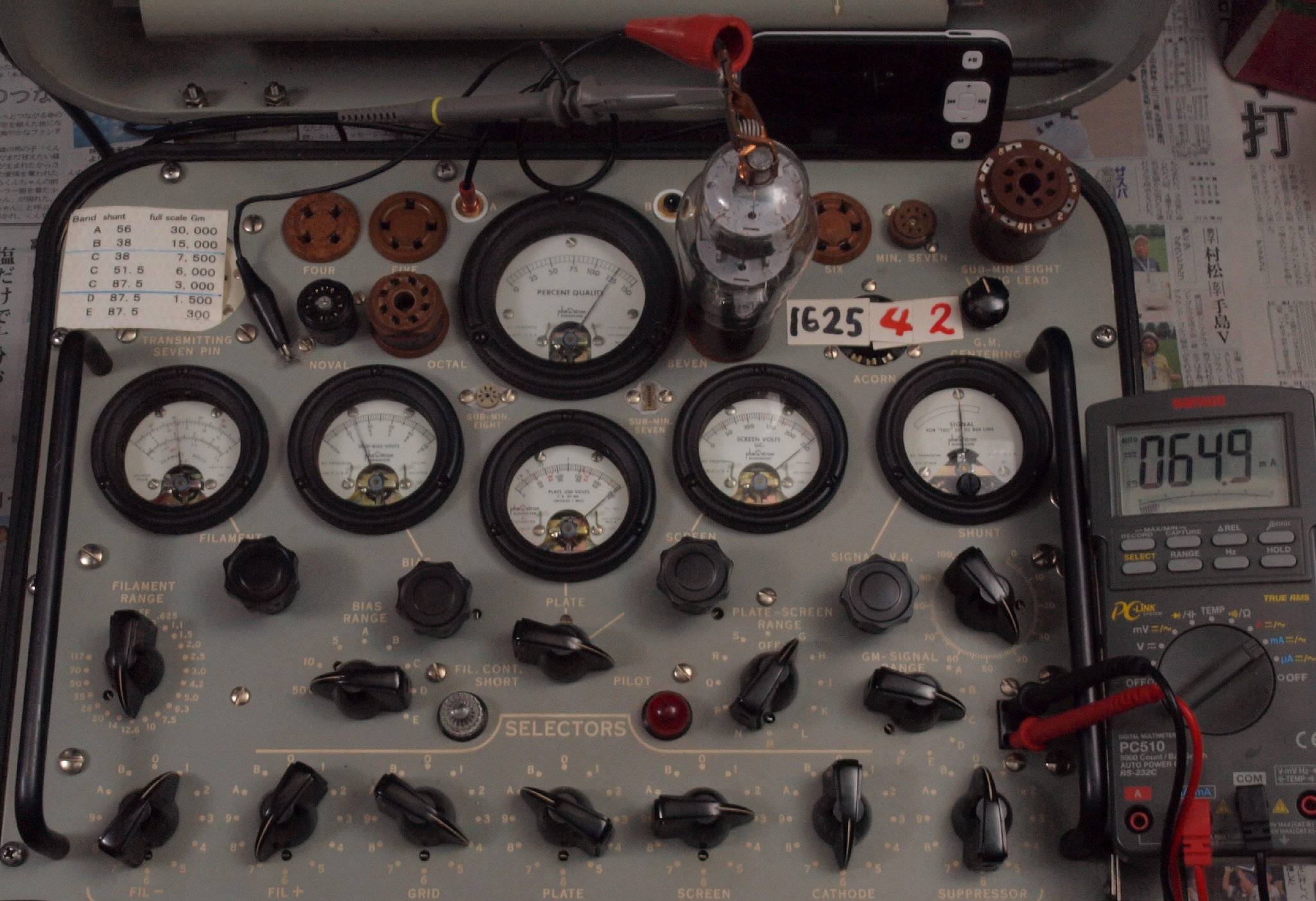

A41. 41本目 「1625」測定。 Gm=6250μmho、Ip=67.4mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
A42. 42本目 「1625」測定。 Gm=6250μmho、Ip=64.9mA。
プレート波形を観測しながら測定する。
測定電源は安定化(電源・周波数)電源を使用し、AC115V 60Hzで行う。
