Vacuum Tube Tester Hickok TV-2B/Uで
12BH7、ECC99 Gm、Ip測定
T1. Mcintosh MC240 修理記録修理の様子はこちら
  • 1本目 12BH7 測定。 ユニット1 Gm測定=2740μmho。
                  ユニット2 Gm測定=2740μmho。
    2本目 12BH7 測定。 ユニット1 Gm測定=3000μmho。
                  ユニット2 Gm測定=3000μmho。
T2. Mcintosh MC240.3台目修理記録修理の様子はこちら
  • 1本目 12BH7測定。 ユニット1 Gm測定=3600μmho、IP=13.44mA。
                 ユニット2 Gm測定=3250μmho、IP=12.08mA。
    2本目 12BH7測定。 ユニット1 Gm測定=3900μmho、IP=16.36mA。
                 ユニット2 Gm測定=3600μmho、IP=13.69mA。
    購入1本目 12BH7測定。 ユニット1 Gm測定=4200μmho、IP=18.34mA。
                 ユニット2 Gm測定=4200μmho、IP=19.35mA。
    購入2本目 12BH7測定。 ユニット1 Gm測定=4400μmho、IP=18.11mA。
                 ユニット2 Gm測定=4400μmho、IP=19.9mA。
T3. Mcintosh MC240.4台目修理記録修理の様子はこちら
  • 1本目 12BH7 測定。 ユニット1 Gm測定=3000μmho、IP=4.32mA。
                  ユニット2 Gm測定=3000μmho、IP=4.37mA。
    2本目 12BH7 測定。 ユニット1 Gm測定=5000μmho、IP=9.49mA。
                  ユニット2 Gm測定=5500μmho、IP=10.52mA。
    購入1本目 12BH7 測定。 ユニット1 Gm測定=5750μmho、IP=10.88mA。
                  ユニット2 Gm測定=5750μmho、IP=10.72mA。
    購入2本目 12BH7 測定。 ユニット1 Gm測定=6000μmho、IP=11.72mA。
                  ユニット2 Gm測定=5850μmho、IP=11.38mA。
T4. Mcintosh MC240.5台目修理記録修理の様子はこちら
  • 1本目 12BH7 測定。 ユニット1 Gm測定=4250μmho、IP=16.37mA。
                  ユニット2 Gm測定=4000μmho、IP=12.91mA。
    2本目 12BH7 測定。 ユニット1 Gm測定=4150μmho、IP=14.83mA。
                  ユニット2 Gm測定=4250μmho、IP=17.85mA。
    提供1本目 ECC99 測定。 ユニット1 Gm測定=7500μmho、IP=18.21mA。
                  ユニット2 Gm測定=7500μmho、IP=18.28mA。
    提供2本目 ECC99 測定。 ユニット1 Gm測定=6600μmho、IP=15.78mA。
                  ユニット2 Gm測定=7500μmho、IP=17.58mA。
M1. Mcintosh MC275.5台目修理記録修理の様子はこちら
  • 1本目 12BH7 測定。 ユニット1 Gm測定=3400μmho、IP=12.4mA。
                  ユニット2 Gm測定=4000μmho、IP=15mA。
    2本目 12BH7 測定。 ユニット1 Gm測定=3200μmho、IP=12.9mA。
                  ユニット2 Gm測定=3600μmho、IP=14.4mA。
M2. Mcintosh MC275.6台目修理記録修理の様子はこちら
  • 1本目 12BH7 測定。 ユニット1 Gm測定=3400μmho、IP=17.7mA。
                  ユニット2 Gm測定=3600μmho、IP=18.7mA。
    2本目 12BH7 測定。 ユニット1 Gm測定=3400μmho、IP=19.3mA。
                  ユニット2 Gm測定=3500μmho、IP=17.8mA。
M3. Mcintosh MC275.7台目修理記録修理の様子はこちら
  • 1本目 12BH7 測定。 ユニット1 Gm測定=3600μmho、IP=14.89mA。
                  ユニット2 Gm測定=3840μmho、IP=16.54mA。
    2本目 12BH7 測定。 ユニット1 Gm測定=3800μmho、IP=15.10mA。
                  ユニット2 Gm測定=3680μmho、IP=15.48mA。
    購入1本目 12BH7 測定。 ユニット1 Gm測定=3580μmho、IP=19.24mA。
                  ユニット2 Gm測定=3800μmho、IP=19.84mA。
    購入2本目 12BH7 測定。 ユニット1 Gm測定=3600μmho、IP=17.34mA。
                  ユニット2 Gm測定=3600μmho、IP=17.41mA。
M4. Mcintosh MC275.8台目修理記録修理の様子はこちら
  • 1本目 12BH7 測定。 ユニット1 Gm測定=5200μmho、IP=21.09mA。
                  ユニット2 Gm測定=5000μmho、IP=21.44mA。
    2本目 12BH7 測定。 ユニット1 Gm測定=5600μmho、IP=26.58mA。
                  ユニット2 Gm測定=5000μmho、IP=25.00mA。
    3本目 12BH7 測定。 ユニット1 Gm測定=4800μmho、IP=19.54mA。
                  ユニット2 Gm測定=4800μmho、IP=20.36mA。
N1. Mcintosh MC60.7台目修理記録修理の様子はこちら
  • 1本目 12BH7 測定。 ユニット1 Gm測定=3800μmho、IP=15.20mA。
                  ユニット2 Gm測定=4000μmho、IP=15.26mA。
    購入1本目 12BH7(ECC99) 測定。 ユニット1 Gm測定=8500μmho、IP=17.19mA。
                  ユニット2 Gm測定=8500μmho、IP=19.18mA。
    購入2本目 12BH7(ECC99)  測定。 ユニット1 Gm測定=8500μmho、IP=22.87mA。
                  ユニット2 Gm測定=8500μmho、IP=19.84mA。
N2. Mcintosh MC60.8台目修理記録修理の様子はこちら
  • 1本目 12BH7 測定。 ユニット1 Gm測定=4000μmho、IP=16.84mA。
                  ユニット2 Gm測定=4000μmho、IP=17.21mA。
T1. Mcintosh MC240 修理記録。右のデジタルオシロはデモで拝借、 YOKOGAWA DLM2024修理の様子はこちら
T11. 付属12BH7「1」ユニット1測定=2740μmho
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−10.5V」
      真空管ハンドブック(規格表)の、
      「12BH7」相互コンダクタンス=3100μmho「Ep=250V、Eg1=−10.5V、IP=11.5mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966実用真空管ハンドブック、1995世界の真空管カタログより。
T12. 付属12BH7「1」ユニット2測定=2740μmho

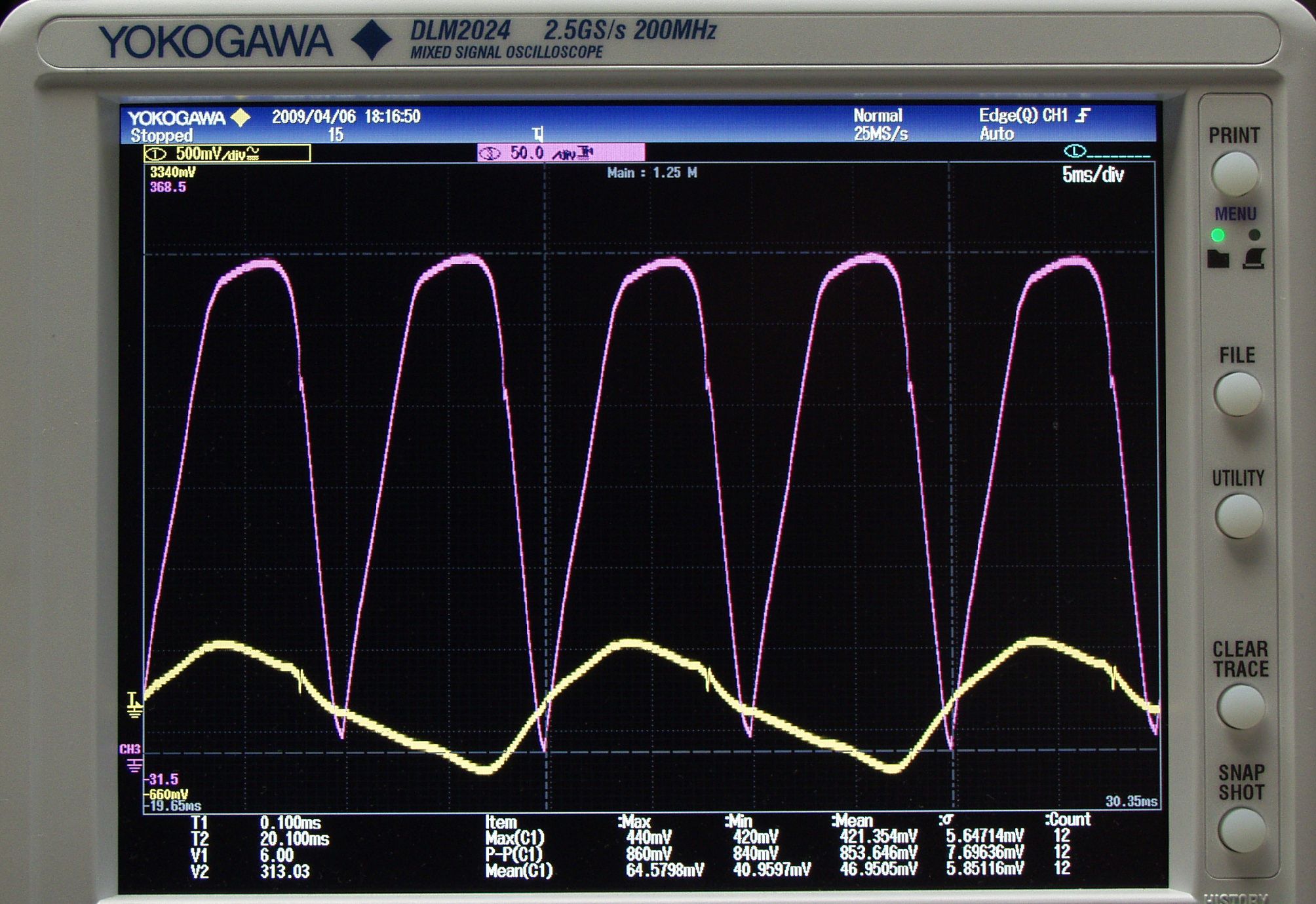

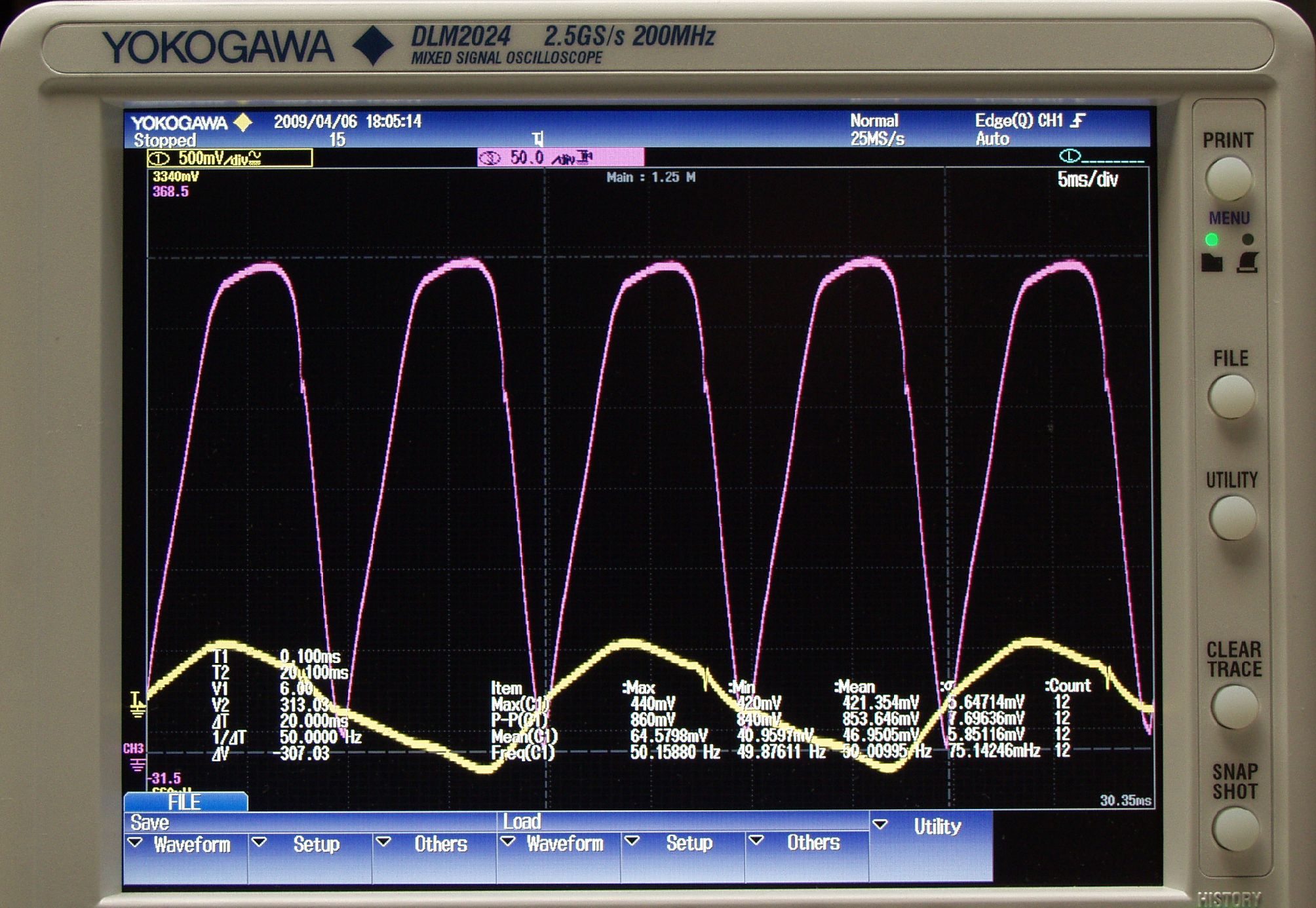

T13. 付属12BH7「1」測定の入出力波形、赤色=グリッド電圧、黄色=プレート電圧
T14. 付属12BH7「2」ユニット1測定=3000μmho
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−10.5V」
T15. 付属12BH7「2」ユニット2測定=3000μmho

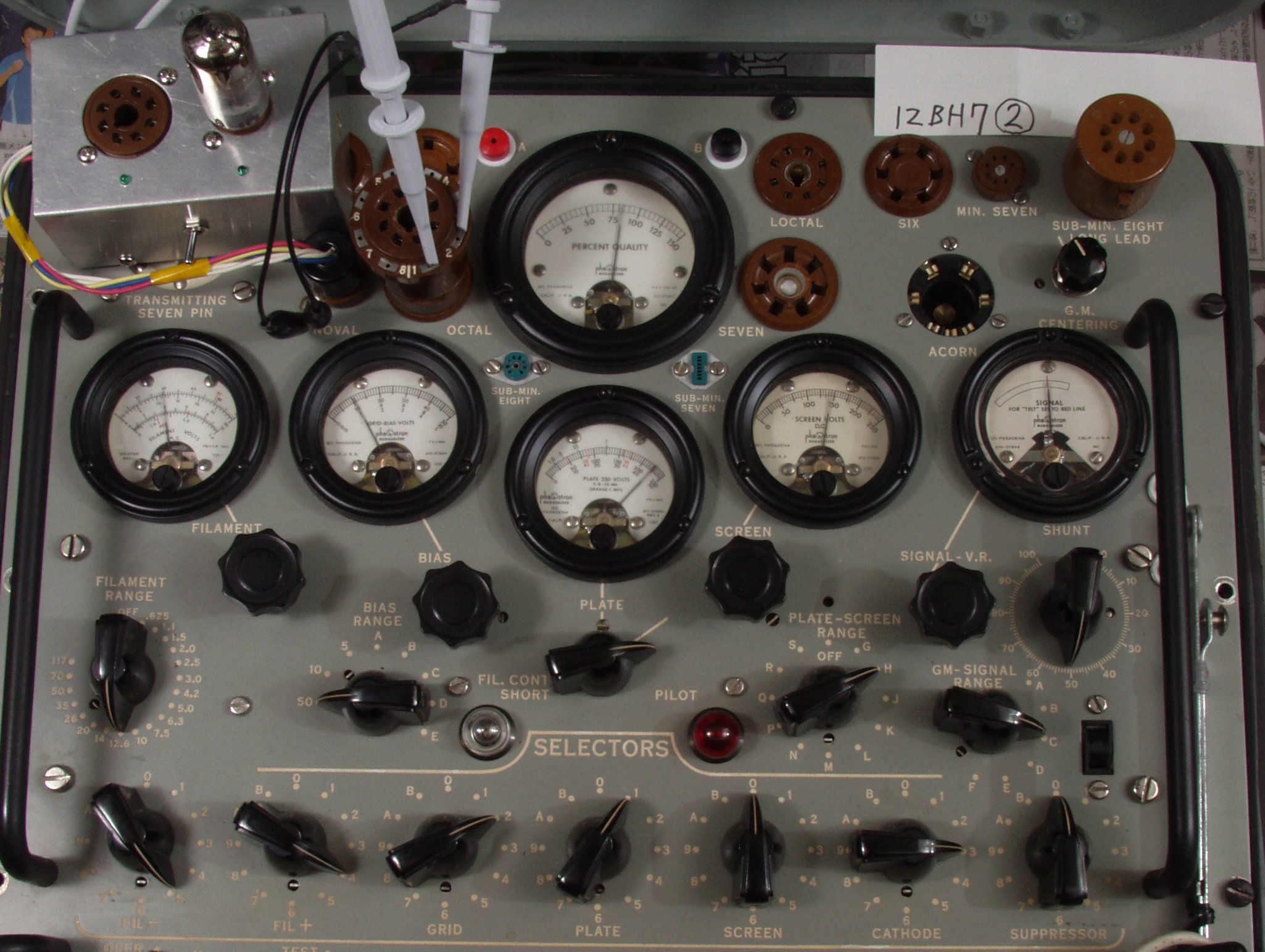

T16. 付属12BH7「2」測定の入出力波形、赤色=グリッド電圧、黄色=プレート電圧
T17. 付属12BH7「2」ユニット1測定=3280μmho
        Cレンジ=6000μmhoレンジでの測定、「Ep=250V、Eg1=−10.5V」
T18. 付属12BH7「2」ユニット2測定=3000μmho
        Cレンジ=6000μmhoレンジでの測定、「Ep=250V、Eg1=−10.5V」
T2. Mcintosh MC240.3台目修理記録修理の様子はこちら
T21. 付属真空管「12BH7」1本目ユニット1測定。 Gm=3600μmho、Ip=13.44mA。
                測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
T22. 付属真空管「12BH7」1本目ユニット2測定。 Gm=3250μmho、Ip=12.08mA。
T23. 付属真空管「12BH7」2本目ユニット1測定。 Gm=3900μmho、Ip=16.36mA。
                測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。

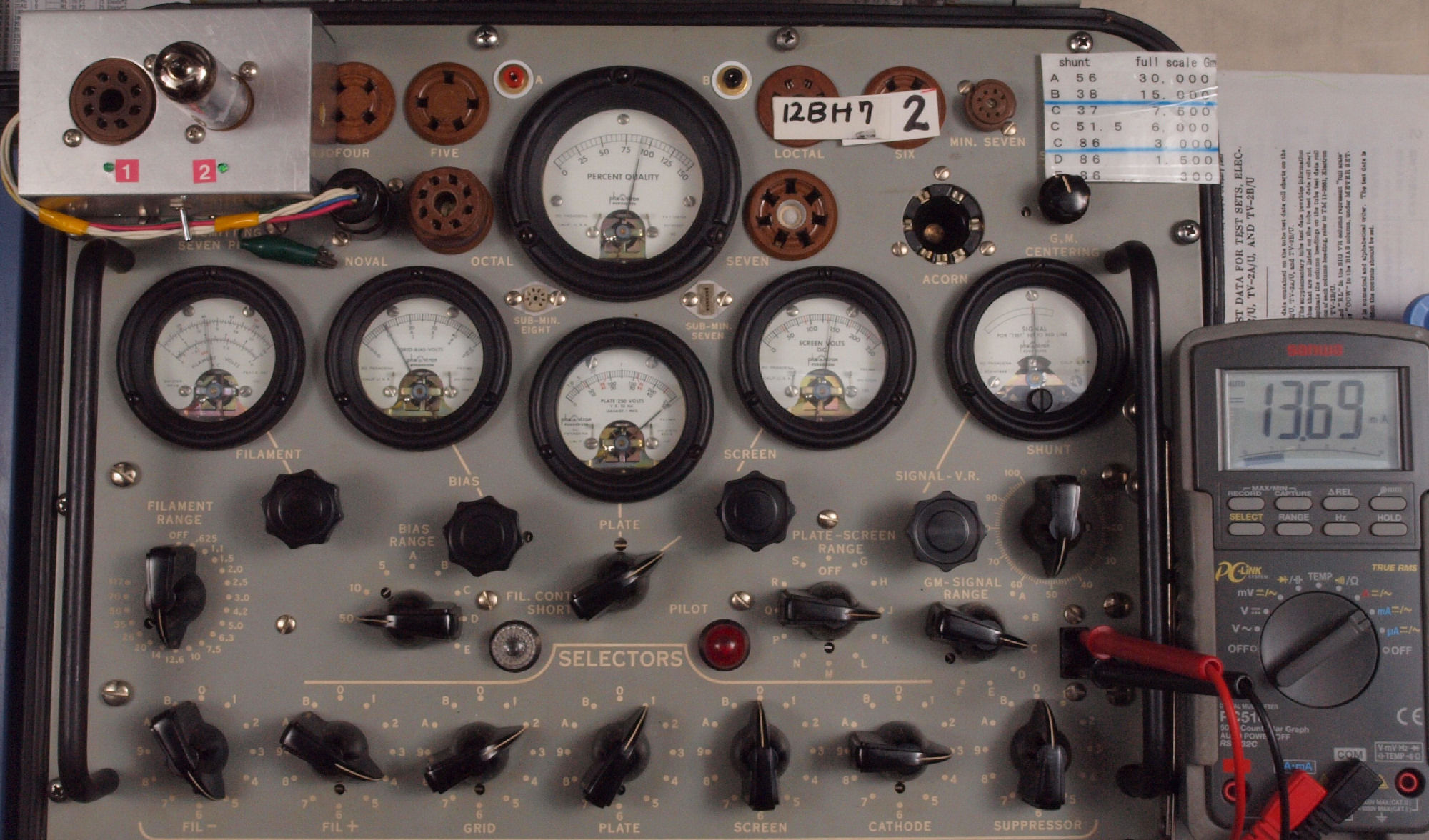

T24. 付属真空管「12BH7」2本目ユニット2測定。 Gm=3600μmho、Ip=13.69mA。
T25. 購入真空管「12BH7」1本目ユニット1測定。 Gm=4200μmho、Ip=18.34mA。
                   測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
T26. 購入真空管「12BH7」1本目ユニット2測定。 Gm=4200μmho、Ip=19.35mA。
T27. 購入真空管「12BH7」2本目ユニット1測定。 Gm=4400μmho、Ip=18.11mA。
                   測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。

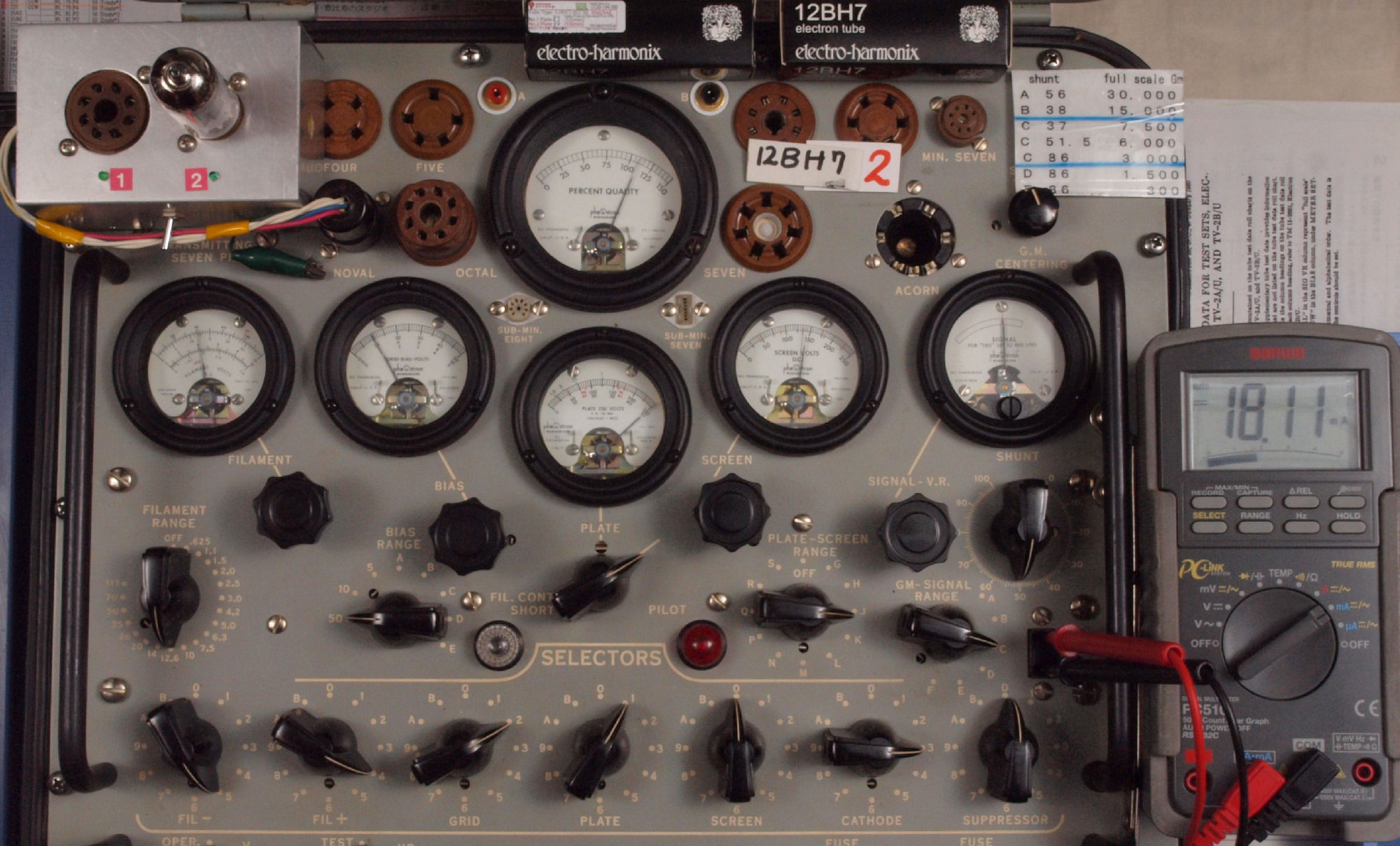

T28. 購入真空管「12BH7」2本目ユニット2測定。 Gm=4400μmho、Ip=19.9mA。
T3. Mcintosh MC240.4台目修理記録修理の様子はこちら
      真空管ハンドブック(規格表)の、
      「12BH7」相互コンダクタンス=3100μmho「Ep=250V、Eg1=−10.5V、IP=11.5mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966実用真空管ハンドブック、1995世界の真空管カタログより。

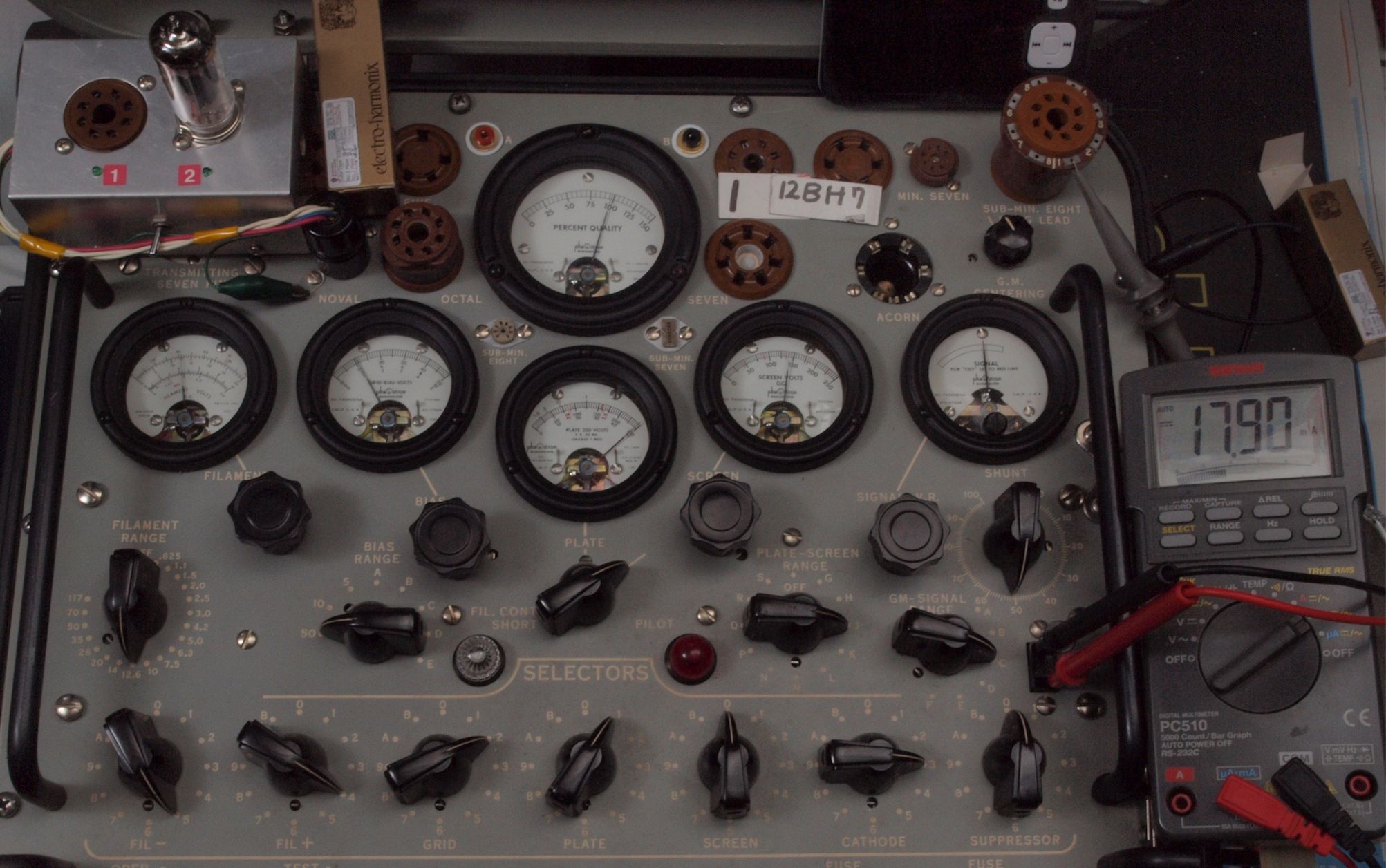

T31. 付属真空管「12BH7」1本目ユニット1測定。 Gm=4200μmho、Ip=17.83mA。
                測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
T32. 付属真空管「12BH7」1本目ユニット2測定。 Gm=4000μmho、Ip=15.99mA。
T33. 付属真空管「12BH7」2本目ユニット1測定。 Gm=3000μmho、Ip=12.00mA。
                測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
T34. 付属真空管「12BH7」2本目ユニット2測定。 Gm=3600μmho、Ip=13.53mA。
T35. 購入真空管「12BH7」1本目ユニット1測定。 Gm=4000μmho、Ip=17.90mA。
                測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。

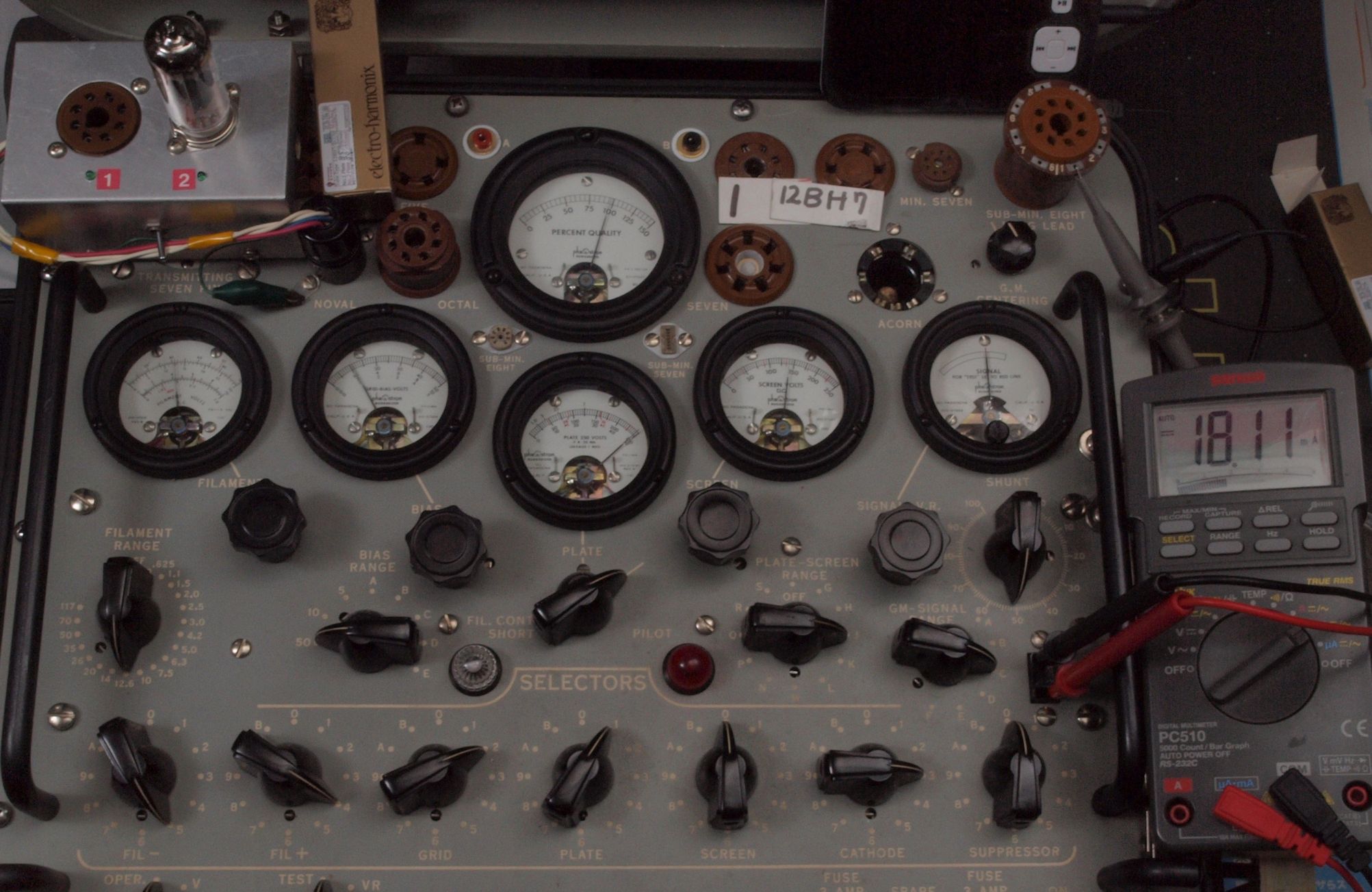

T36. 購入真空管「12BH7」1本目ユニット2測定。 Gm=4000μmho、Ip=18.11mA。

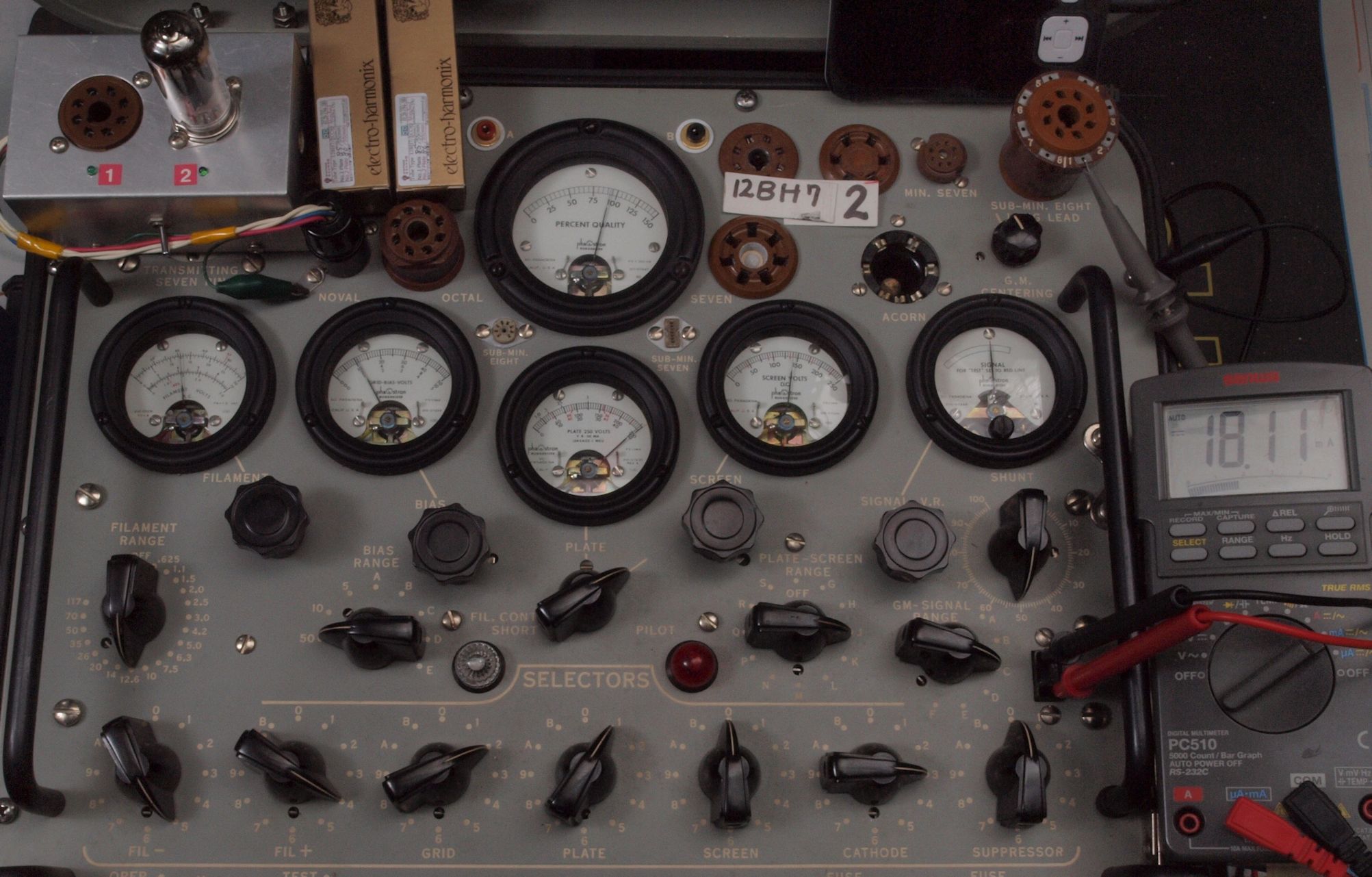

T37. 購入真空管「12BH7」2本目ユニット1測定。 Gm=4000μmho、Ip=19.44mA。
                測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
T38. 購入真空管「12BH7」2本目ユニット2測定。 Gm=3840μmho、Ip=18.11mA。
T4. Mcintosh MC240.5台目修理記録修理の様子はこちら
      真空管ハンドブック(規格表)の、
      「12BH7」相互コンダクタンス=3100μmho「Ep=250V、Eg1=−10.5V、IP=11.5mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966実用真空管ハンドブック、1995世界の真空管カタログより。

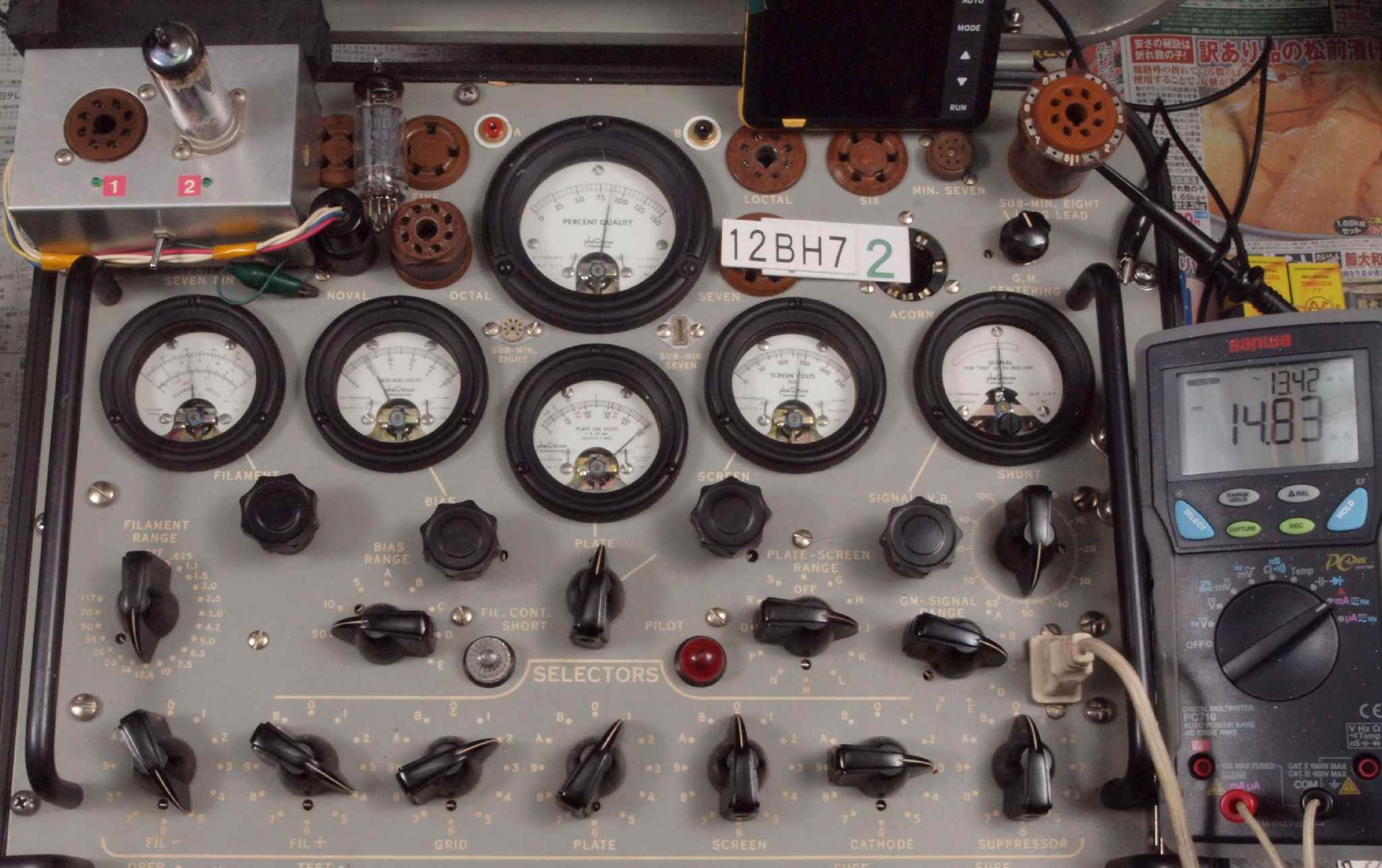

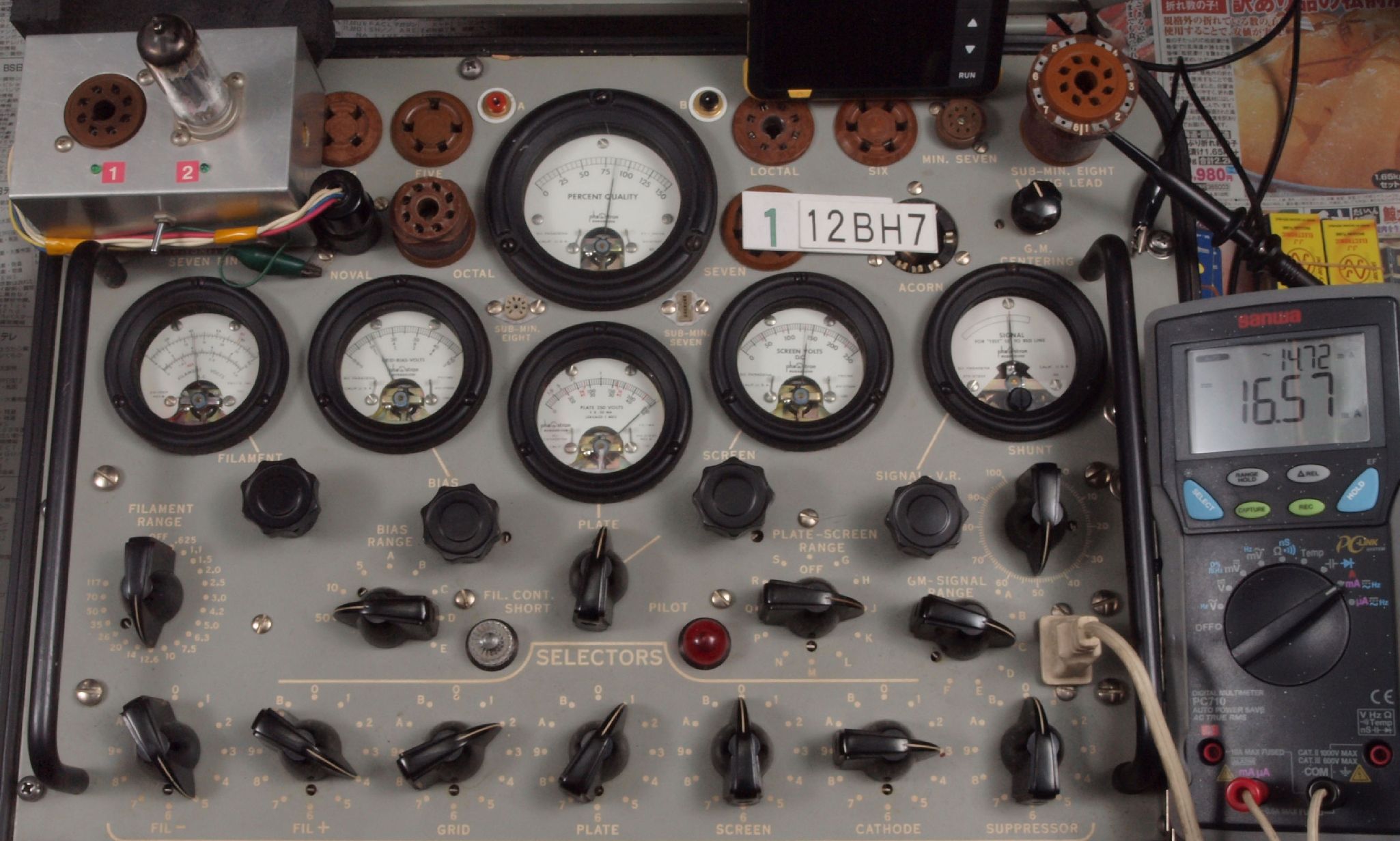

T41. 付属真空管「12BH7」1本目ユニット1測定。 Gm=4250μmho、Ip=16.57mA。
            測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
T42. 付属真空管「12BH7」1本目ユニット2測定。 Gm=4000μmho、Ip=12.91mA。
T43. 付属真空管「12BH7」2本目ユニット1測定。 Gm=4150μmho、Ip=14.83mA。
            測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
T44. 付属真空管「12BH7」2本目ユニット2測定。 Gm=4250μmho、Ip=14.58mA。

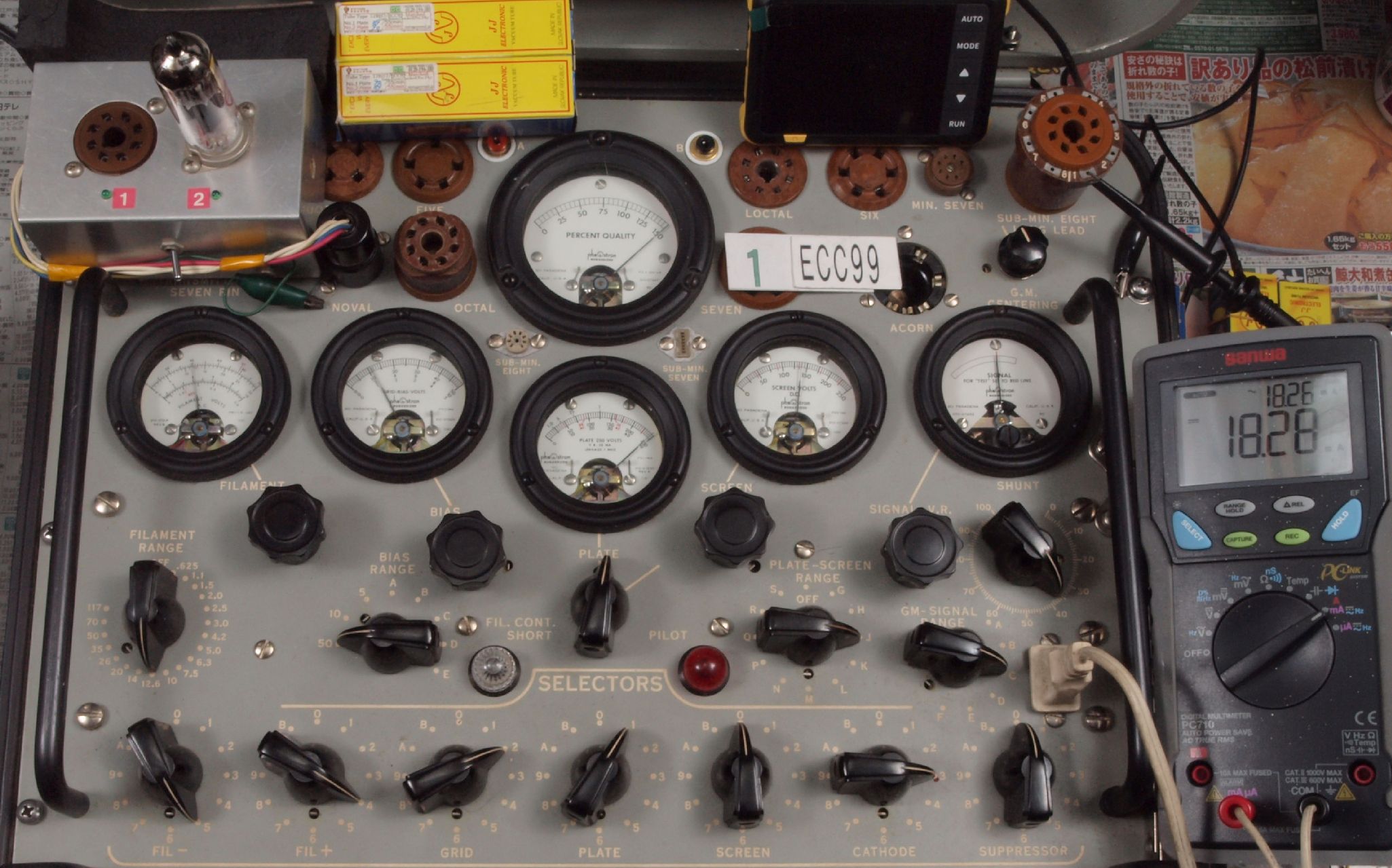

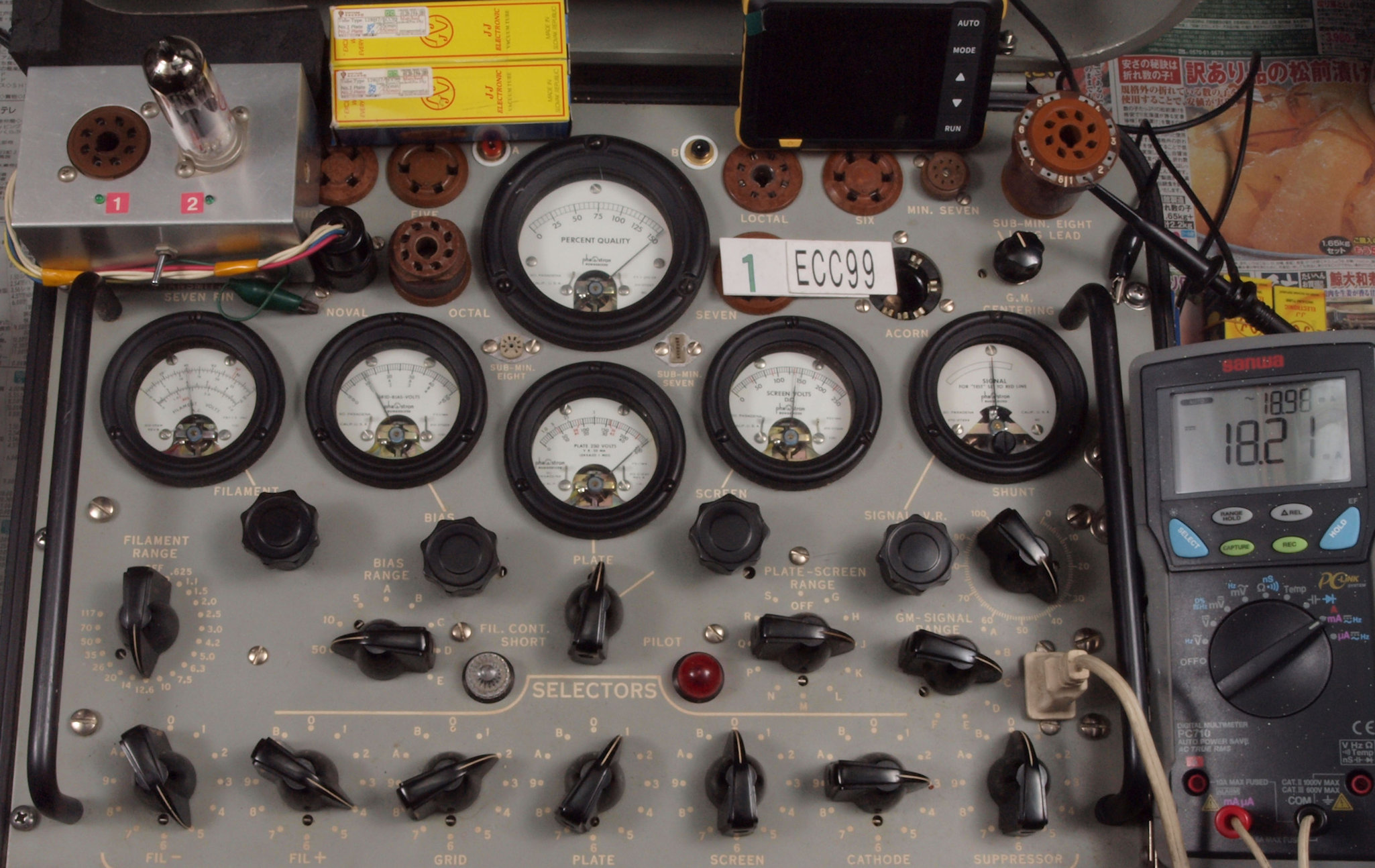

T45. 提供真空管「ECC99」1本目ユニット1測定。 Gm=7500μmho、Ip=18.21mA。
                測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=7500μmhoレンジでの測定。
T46. 提供真空管「ECC99」1本目ユニット2測定。 Gm=7500μmho、Ip=18.28mA。
T47. 提供真空管「ECC99」2本目ユニット1測定。 Gm=6600μmho、Ip=15.78mA。
                測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
T48. 提供真空管「ECC99」2本目ユニット2測定。 Gm=7500μmho、Ip=17.58mA。

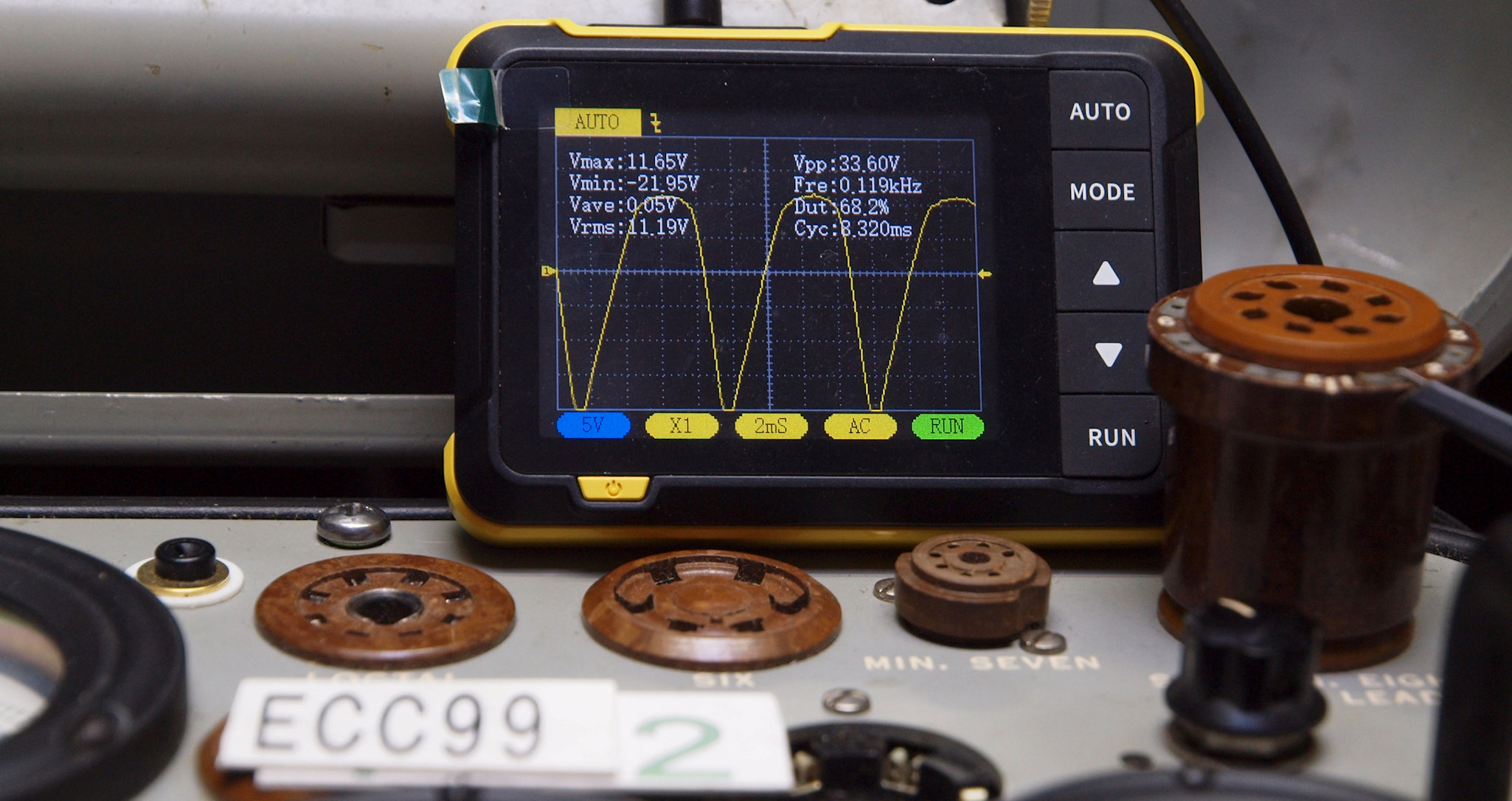

プレート電圧波形を観測しながら測定する。
M1. Mcintosh MC275.5台目修理記録修理の様子はこちら
   12BH7 相互コンダクタンス=3100μmho「Ep=250V、Eg1=−10.5V、IP=11.5mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
M11. 付属真空管「12BH7」1本目ユニット1。 Gm測定=3400μmho、Ip=12.4mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
M12. 付属真空管「12BH7」1本目ユニット2。 Gm測定=4000μmho、Ip=15mA。
M13. 付属真空管「12BH7」2本目ユニット1。 Gm測定=3200μmho、Ip=12.9mA。
M14. 付属真空管「12BH7」2本目ユニット2。 Gm測定=3600μmho、Ip=14.4mA。
M2. Mcintosh MC275.6台目修理記録修理の様子はこちら
   12BH7 相互コンダクタンス=3100μmho「Ep=250V、Eg1=−10.5V、IP=11.5mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
M21. 付属真空管「12BH7」1本目ユニット1。 Gm測定=3400μmho、Ip=17.7mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
M22. 付属真空管「12BH7」1本目ユニット2。 Gm測定=3600μmho、Ip=18.7mA。
M23. 付属真空管「12BH7」2本目ユニット1。 Gm測定=3400μmho、Ip=19.3mA。
M24. 付属真空管「12BH7」2本目ユニット2。 Gm測定=3500μmho、Ip=17.8mA。
M3. Mcintosh MC275.7台目修理記録修理の様子はこちら
12BH7  相互コンダクタンス=3100μmho「Ep=250V、Eg1=−10.5V、IP=11.5mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
M31. 付属真空管「12BH7」1本目ユニット1。 Gm測定=3600μmho、Ip=14.89mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
M32. 付属真空管「12BH7」1本目ユニット2。 Gm測定=3840μmho、Ip=16.54mA。
M34. 付属真空管「12BH7」2本目ユニット1。 Gm測定=3800μmho、Ip=15.10mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
M35. 付属真空管「12BH7」2本目ユニット2。 Gm測定=3680μmho、Ip=15.48mA。
M36. 購入真空管「12BH7」1本目ユニット1。 Gm測定=3680μmho、Ip=19.24mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
M37. 購入真空管「12BH7」1本目ユニット2。 Gm測定=3800μmho、Ip=19.84mA。
M38. 購入真空管「12BH7」2本目ユニット1。 Gm測定=3600μmho、Ip=17.34mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
M39. 購入真空管「12BH7」2本目ユニット2。 Gm測定=3600μmho、Ip=17.41mA。
M4. Mcintosh MC275.8台目修理記録。 修理の様子はこちら
 12BH7  相互コンダクタンス=3100μmho「Ep=250V、Eg1=−10.5V、IP=11.5mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
M41. 1本目12BH7ユニット1。 Gm測定=5200μmho、Ip=21.09mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
M42. 1本目12BH7ユニット2。 Gm測定=5000μmho、Ip=21.44mA。
M43. 2本目12BH7ユニット1。 Gm測定=5600μmho、Ip=26.58mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
M44. 2本目12BH7ユニット2。 Gm測定=5000μmho、Ip=25.00mA。
M45. 3本目12BH7ユニット1。 Gm測定=4800μmho、Ip=19.54mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
M46. 3本目12BH7ユニット2。 Gm測定=4800μmho、Ip=20.36mA。
N1. Mcintosh MC60.7台目修理記録修理の様子はこちら
   12BH7 相互コンダクタンス=3100μmho「Ep=250V、Eg1=−10.5V、IP=11.5mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966実用真空管ハンドブック、1995世界の真空管カタログより。

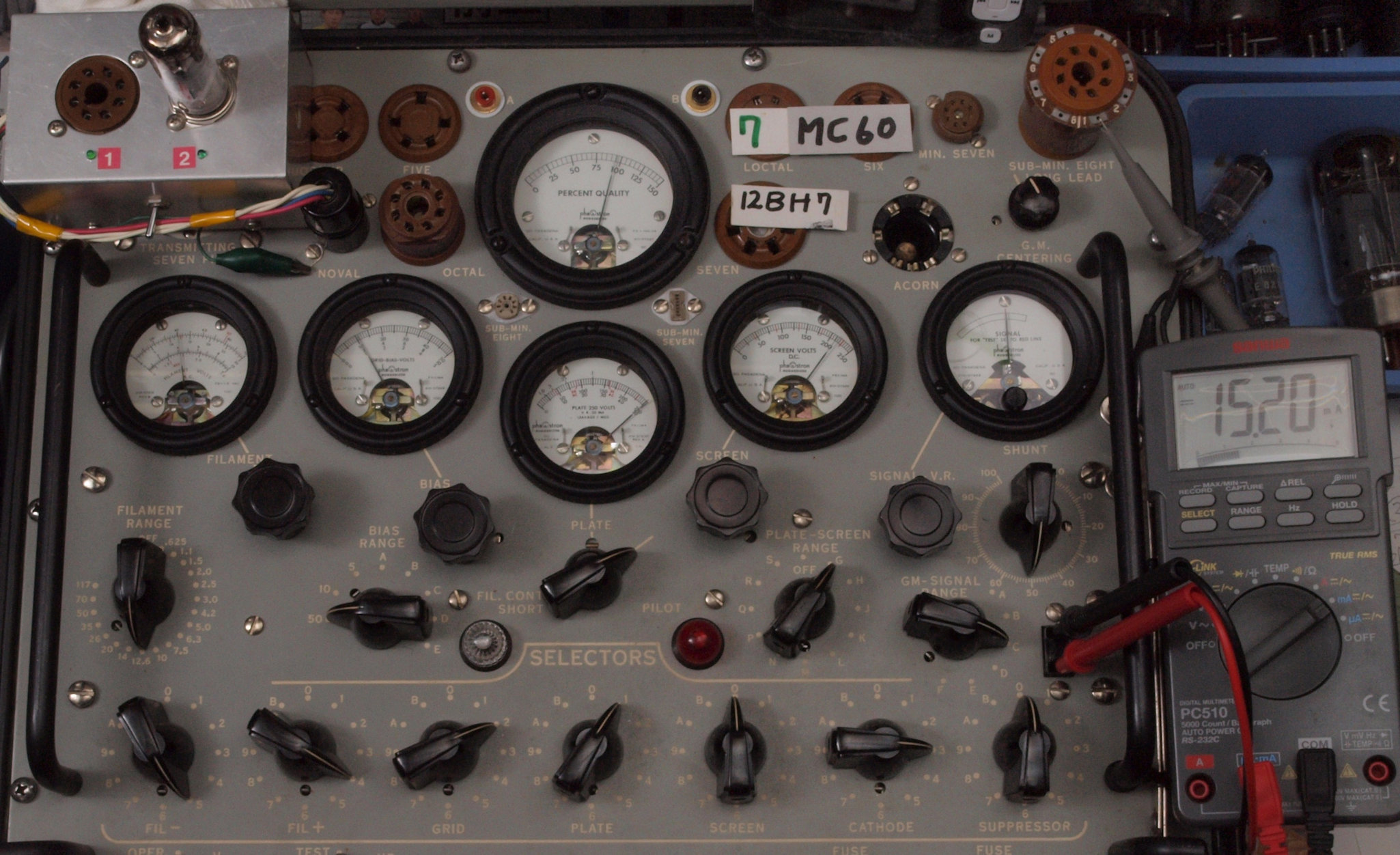

11. 付属真空管「12BH7」ユニット1。 Gm測定=3800μmho、Ip=15.20mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
N12. 付属真空管「12BH7」ユニット2。 Gm測定=4000μmho、Ip=15.26mA。
N13. 購入真空管ECC99 ユニット1。 Gm測定=8500μmho、Ip=17.19mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Bレンジ=15000μmhoレンジでの測定。
N14. 購入真空管ECC99 ユニット2。 Gm測定=8500μmho、Ip=19.18mA。
N15. 購入真空管ECC99 2本目ユニット1。 Gm測定=8500μmho、Ip=18.42mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Bレンジ=15000μmhoレンジでの測定。
N16. 購入真空管ECC99 2本目ユニット2。 Gm測定=8500μmho、Ip=22.87mA。
N2. Mcintosh MC60.8台目修理記録修理の様子はこちら
      12BH7 相互コンダクタンス=3100μmho「Ep=250V、Eg1=−10.5V、IP=11.5mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966実用真空管ハンドブック、1995世界の真空管カタログより。
21. 付属真空管「12BH7」ユニット1。 Gm測定=4000μmho、Ip=16.84mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
N22. 付属真空管「12BH7」ユニット2。 Gm測定=4000μmho、Ip=17.21mA。
測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
