ナカミチ　７００�U　カセット　デッキ

平成１5年3月１０日持参　　平成１６年７月２５日部分修理

Ａ．修理前の状況 　Ｐｌａｙ駆動しない 　Ｒ側ＲＥＣ−ＡＭＰ不動作 B．原因 ＴＲ（トランジスタ−）劣化 RECヘッド断線 Ｃ．修理状況 ＴＲ（トランジスタ−）交換 Ｄ．使用部品 ＴＲ（トランジスタ−）　　　　　　　　　　　　　　　　　　　　　４個 Ｅ．調整・測定 Ｆ．修理費　　　２０，０００円　　　＜＜ヘッドが見つからないので再生系のみ部分修理＞＞

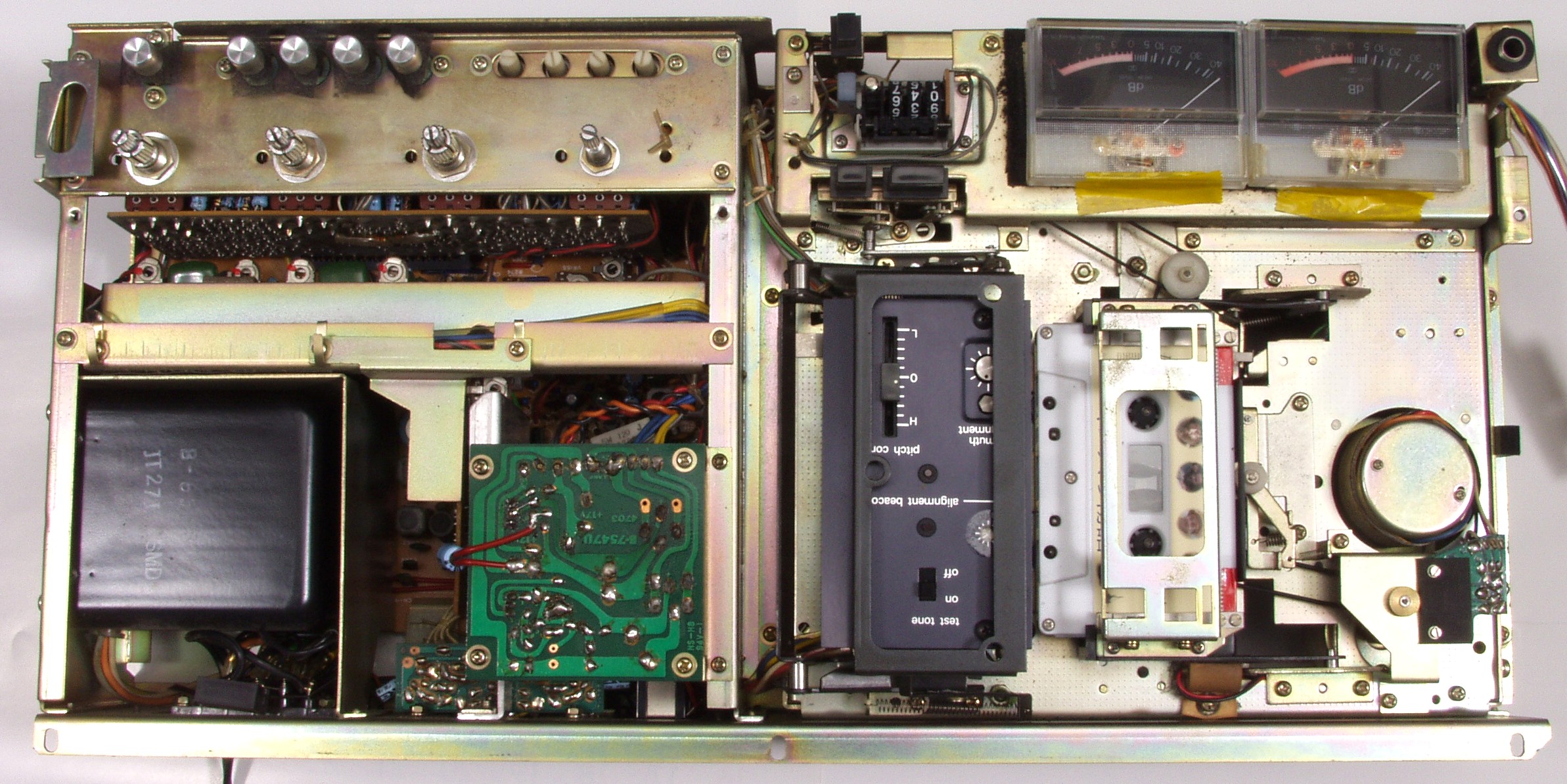

Ａ．修理前の状況 Ａ−１．修理点検中　上から見る

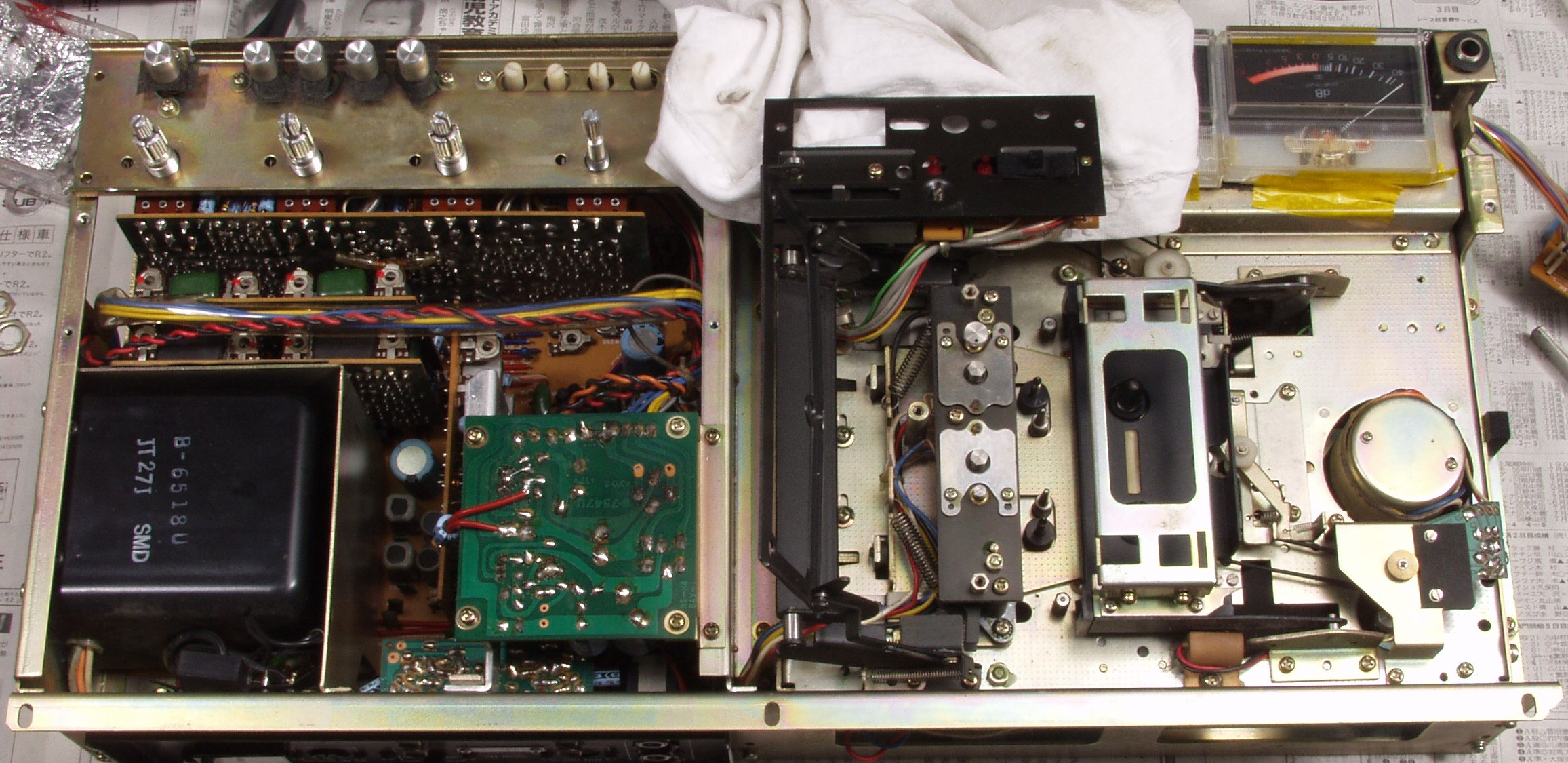

Ａ−２．修理点検中　上から見る

Ａ−３．修理点検中　テープコントロールＳＷ基板　ＴＲ（トランジスタ−）２個不良

Ａ−４．修理点検中　ＶＲ基板　ＴＲ（トランジスタ−）４個不良

Ａ−５．修理点検中　録音ヘッド点検

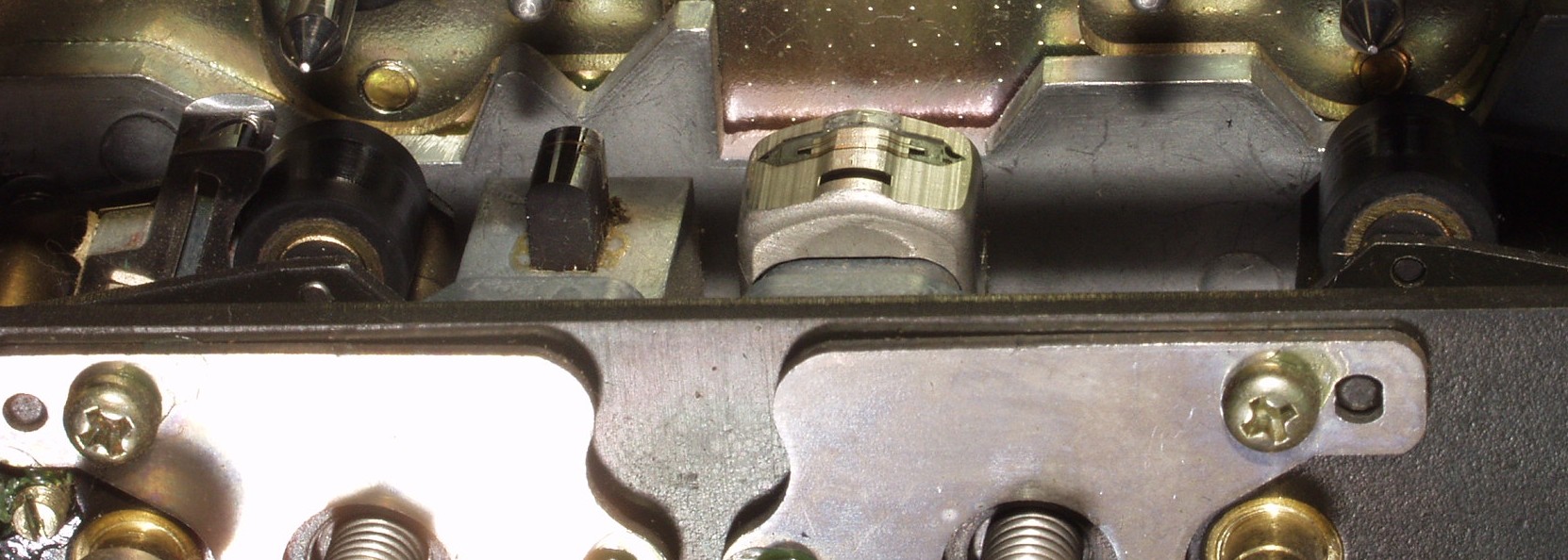

Ａ−６．修理点検中　録音ヘッド拡大　Ｌ側断線している！

↑＝消去ヘッド　　　　　　　↑＝録音ヘッド　　　　　　↑＝再生ヘッド

na700-25

ここに掲載された写真は、修理依頼者の機器を撮影した者です、その肖像権・版権・著作権等は、放棄しておりません。 　写真・記事を無断で商用利用・転載等することを、禁じます。付随の写真（画像）は表示よりも、実サイズは大きいです。 　細かい所を見たい場合は画像をダウンロ−ドして見てください
