ＡＫＡＩ　ＧＸ−Ｚ７１００ 修理記録

平成１８年２月５日到着　　　３月２日完成

Ａ．修理前の状況 　 　カセット装填できず B．原因 　　経年変化による劣化 　　走行系のトルク無し Ｃ．駆動・走行系修理 　　テープガイド修理 　　 Ｆ．修理費　　　　　　　　　　　　　　１５，０００円　通常修理 Ｓ．　ＡＫＡＩ　ＧＸ−Ｚ７１００　の仕様（カタログ・マニアルより）

Ａ．修理前の状況 Ａ−１．点検中　上から見る

Ａ−１Ａ．点検中　電源部

Ａ−１Ｂ．点検中　ＣＰＵ基板

Ａ−２．点検中　下から見る

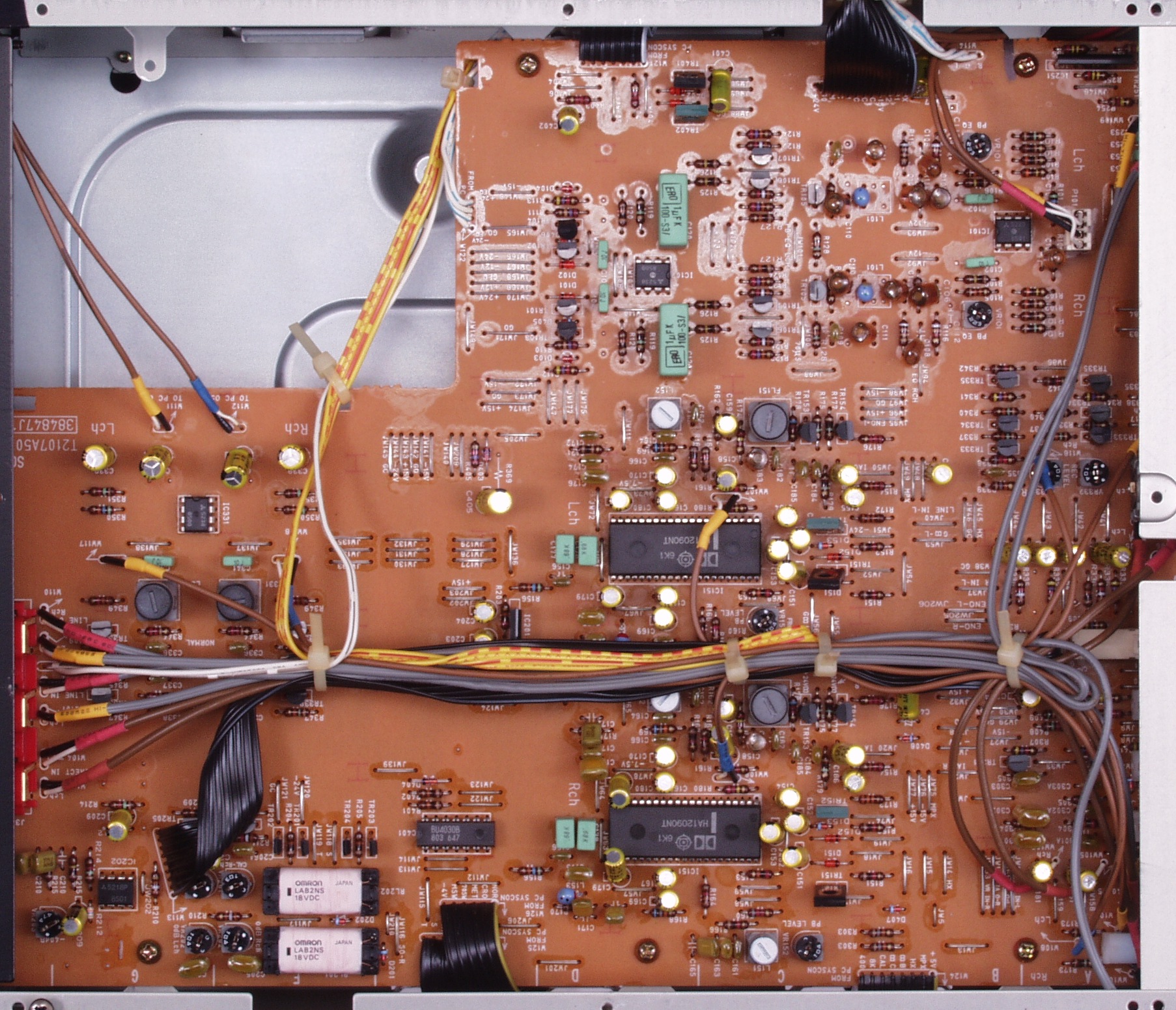

Ａ−２Ａ．点検中　ＡＭＰ基板

Ａ−２Ｂ．点検中　バイアス基板

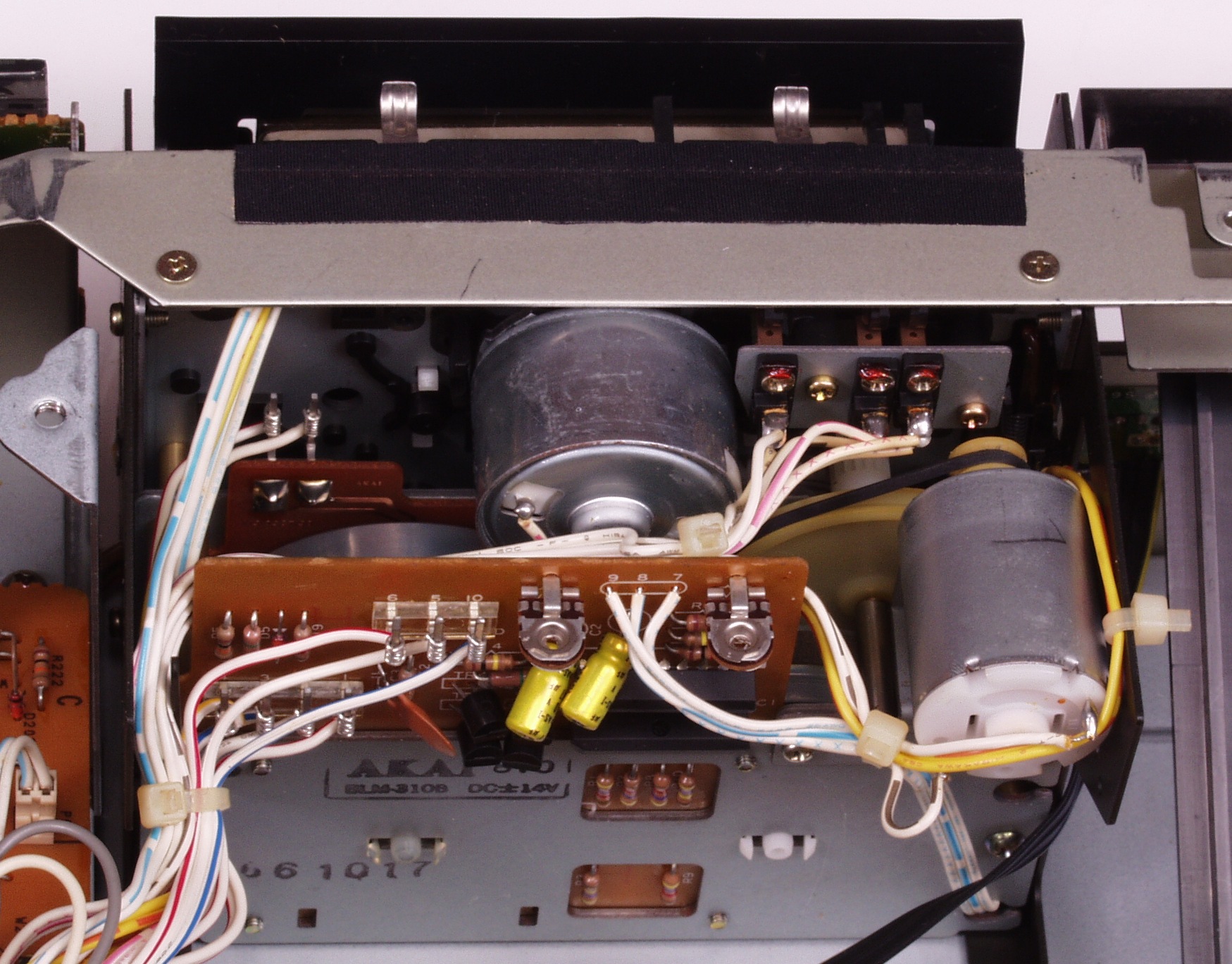

Ａ−３．点検中　デッキ部

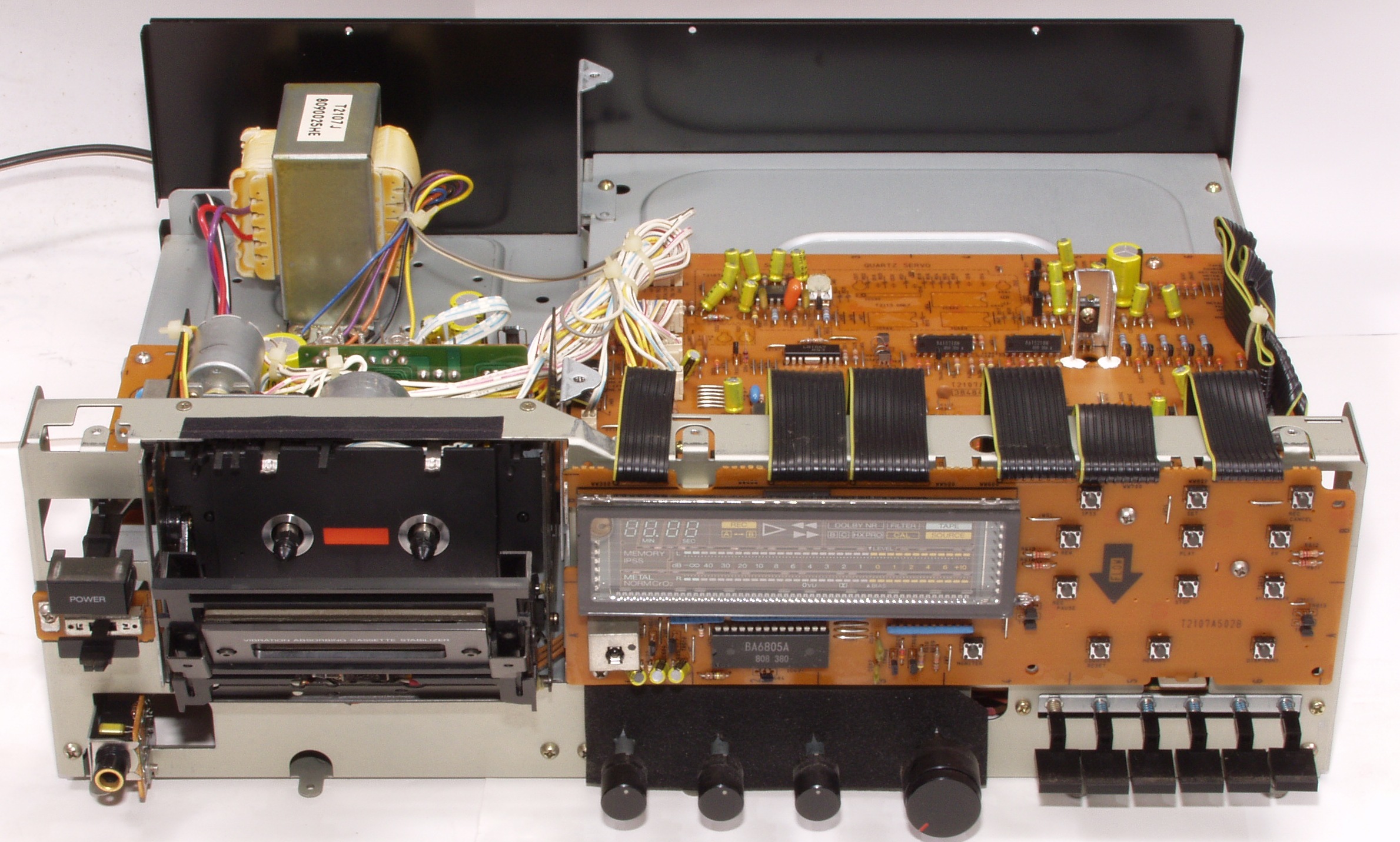

Ｃ．修理状況 Ｃ−１．修理中　前パネルを取り修理中

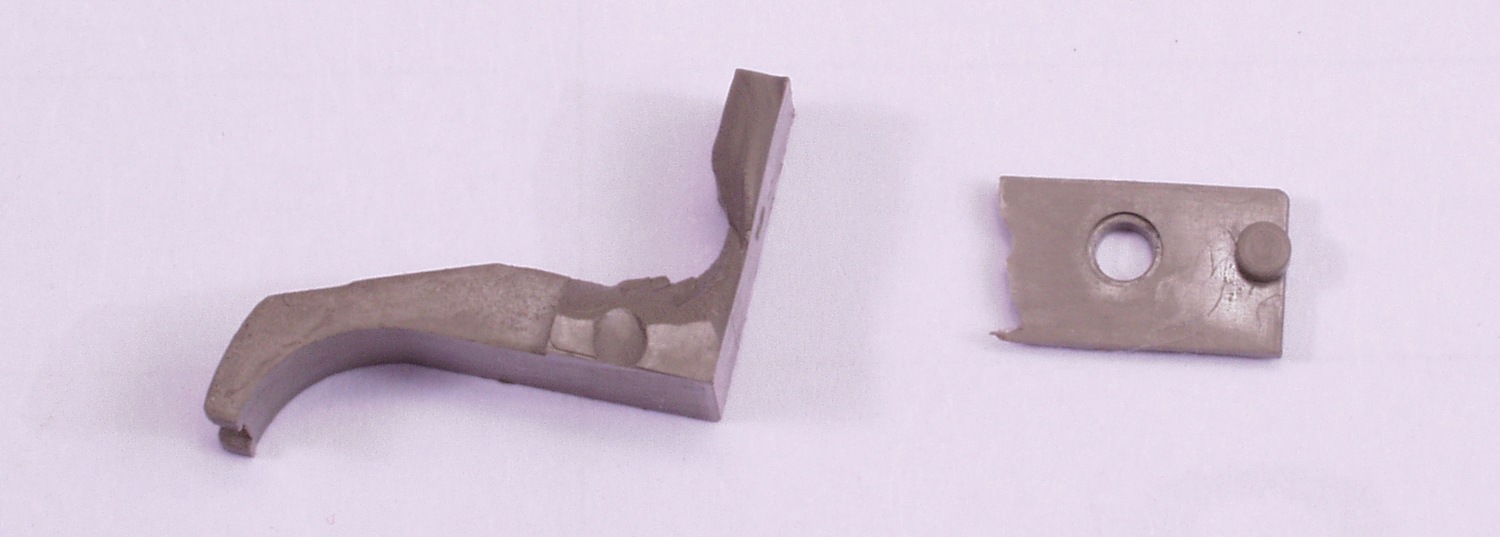

Ｃ−１Ａ．修理前　折れたテープガイド

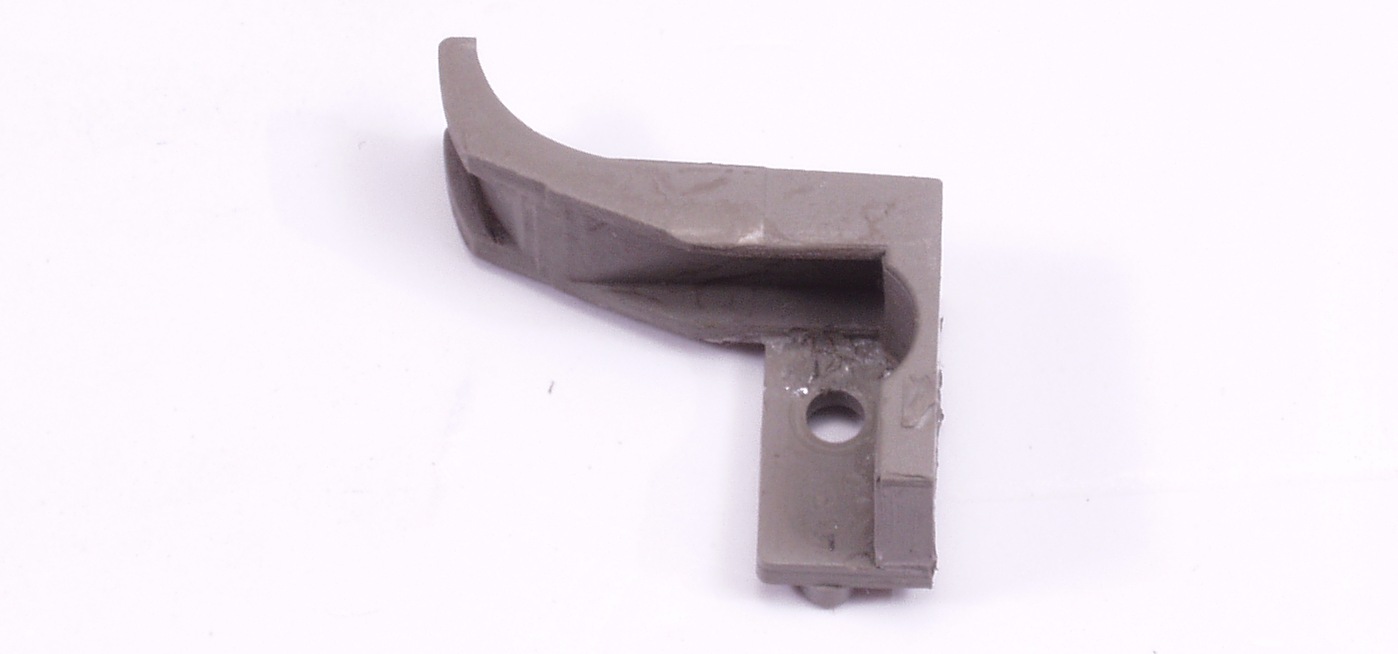

Ｃ−１Ｂ．修理後

Ｓ．　ＡＫＡＩ　ＧＸ−Ｚ７１００　の仕様（カタログ・マニアルより）

型式 ステレオカセットデッキ ヘッド 録音:LC-OFCクラス1材採用スーパーGXヘッド 再生:LC-OFCクラス1材採用スーパーGXヘッド 消去ヘッド モーター DDモーター SN比(メタルテープ、EIAJ) 59dB ドルビーB on時: ドルビーC on時: 5dB向上(1kHz以上) 10dB向上(5kHz以上) 15dB向上(500Hz以上) 20dB向上(10kHz以上) 周波数特性 15Hz〜19kHz ±3dB(ノーマルテープ) 15Hz〜20kHz ±3dB(クロムテープ) 15Hz〜22kHz ±3dB(メタルテープ) ワウ・フラッター 0.025%WRMS ±0.04%Wpeak(EIAJ) 歪率 0.5%(メタルテープ、315Hz、3次高調波、EIAJ) 入力感度/インピーダンス Line:70mV/47kΩ CD/DATダイレクト:240mV/47kΩ 出力レベル/インピーダンス Line:388mV/150Ω Headphone:1.3mW/8Ω 電源電圧 AC100V、50Hz/60Hz 消費電力 24W 最大外形寸法 幅425x高さ154x奥行350mm 重量 9.2kg 付属 ワイヤレスリモコン 価格 ￥85,000(1989年9月21日発売)

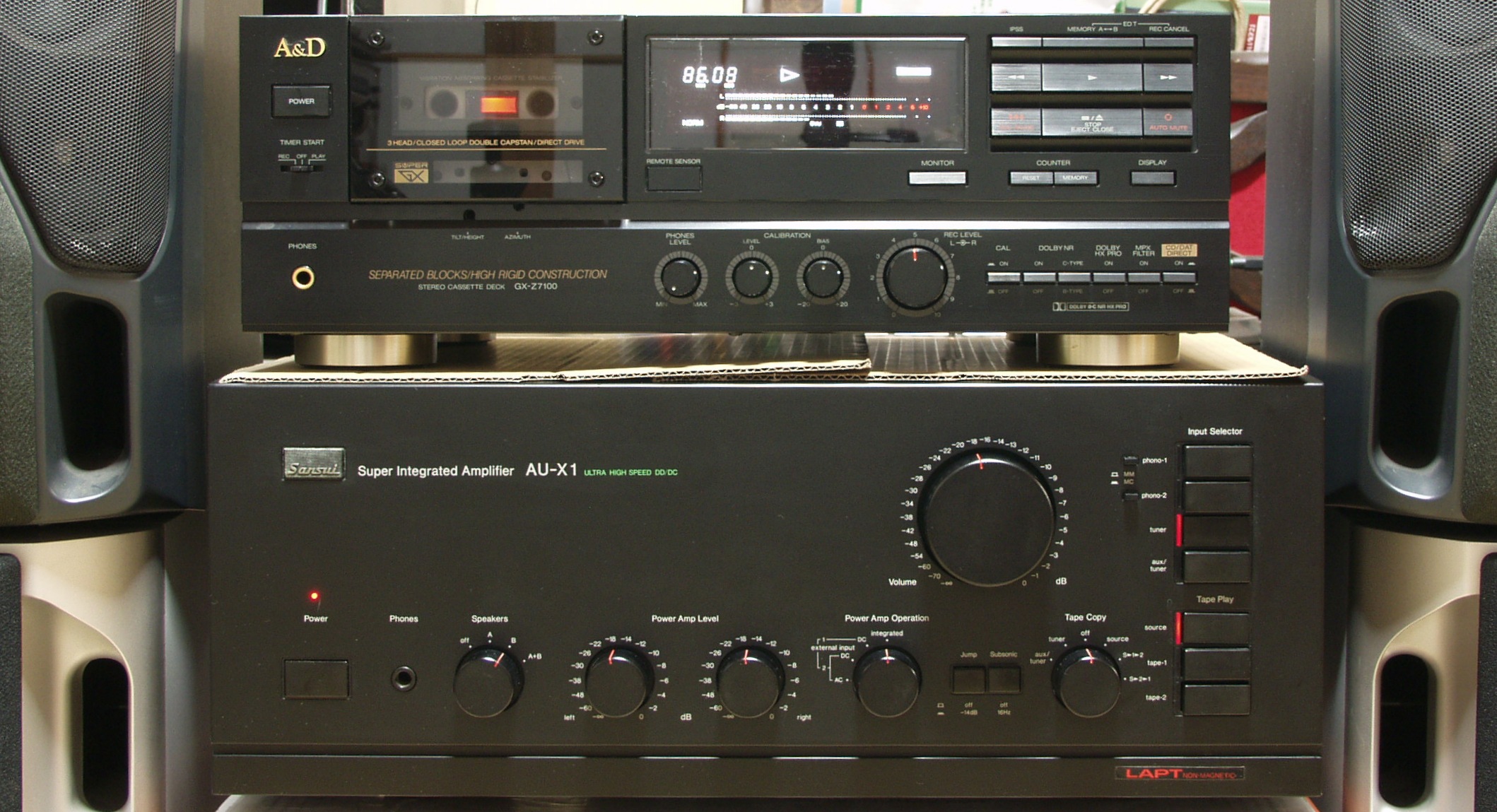

z7100-a
