JVC TT−71 ターンテ−ブル修理記録
平成16年4月8日到着  4月22日完成
注意 タッチ・コントロール操作導入の為、機器のアースラインは内部回路の「+22V」に接続されています。
    よって、通電状態で、基板の部品に接触は、厳禁です! ICが劣化や不動になります。
  • A. 修理前の状況
       回転が上がったり下がったりの「ワウワウ」状態

  • B. 原因
       経年変化による劣化

  • C. 修理状況

  • D. 使用部品
       電解コンデンサー              16個
       半固定VR                    4個
  • E. 調整

  • F. 修理費  26,000円
  • S. JVC TT−71 の仕様(マニアル・カタログより)

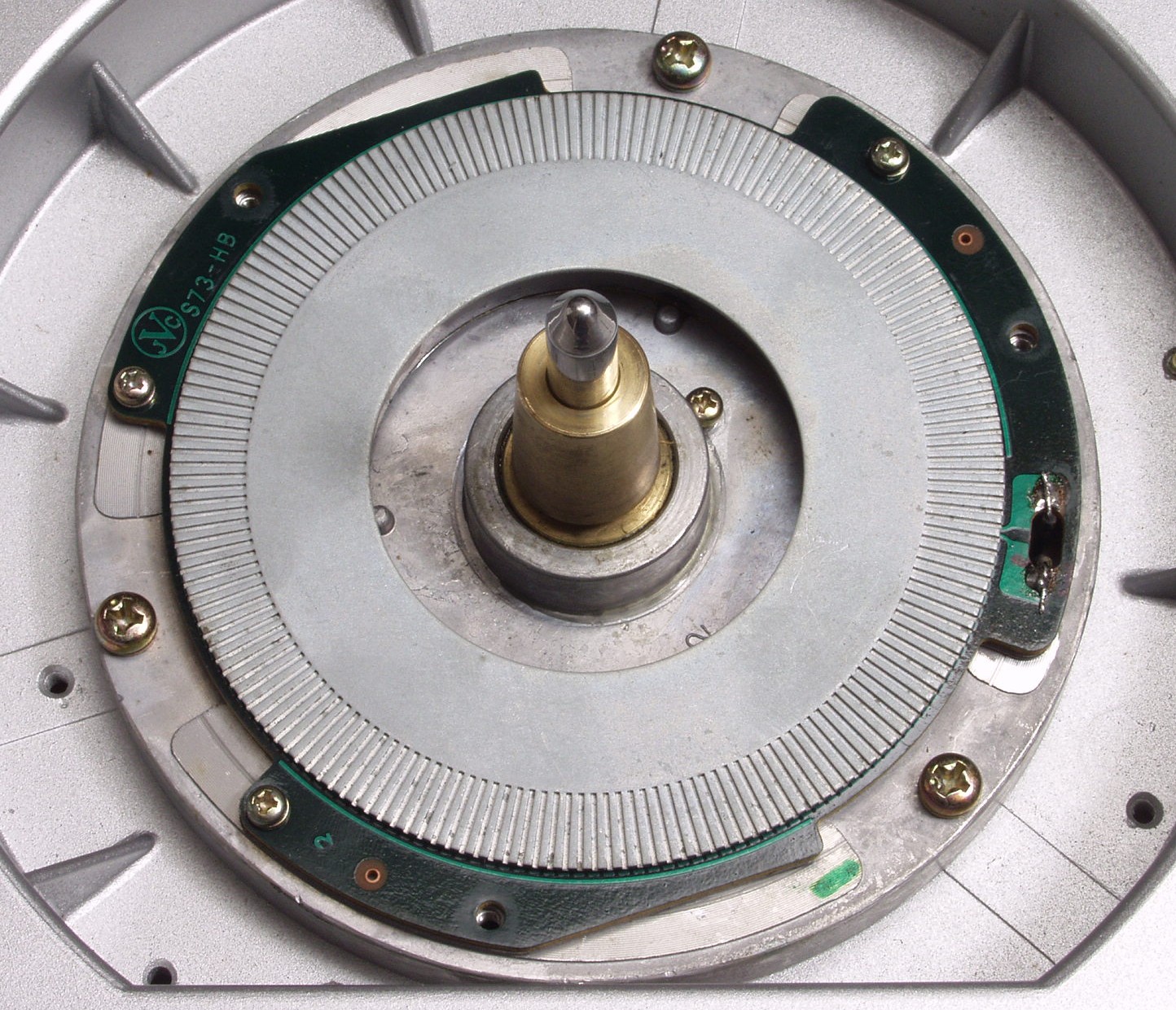

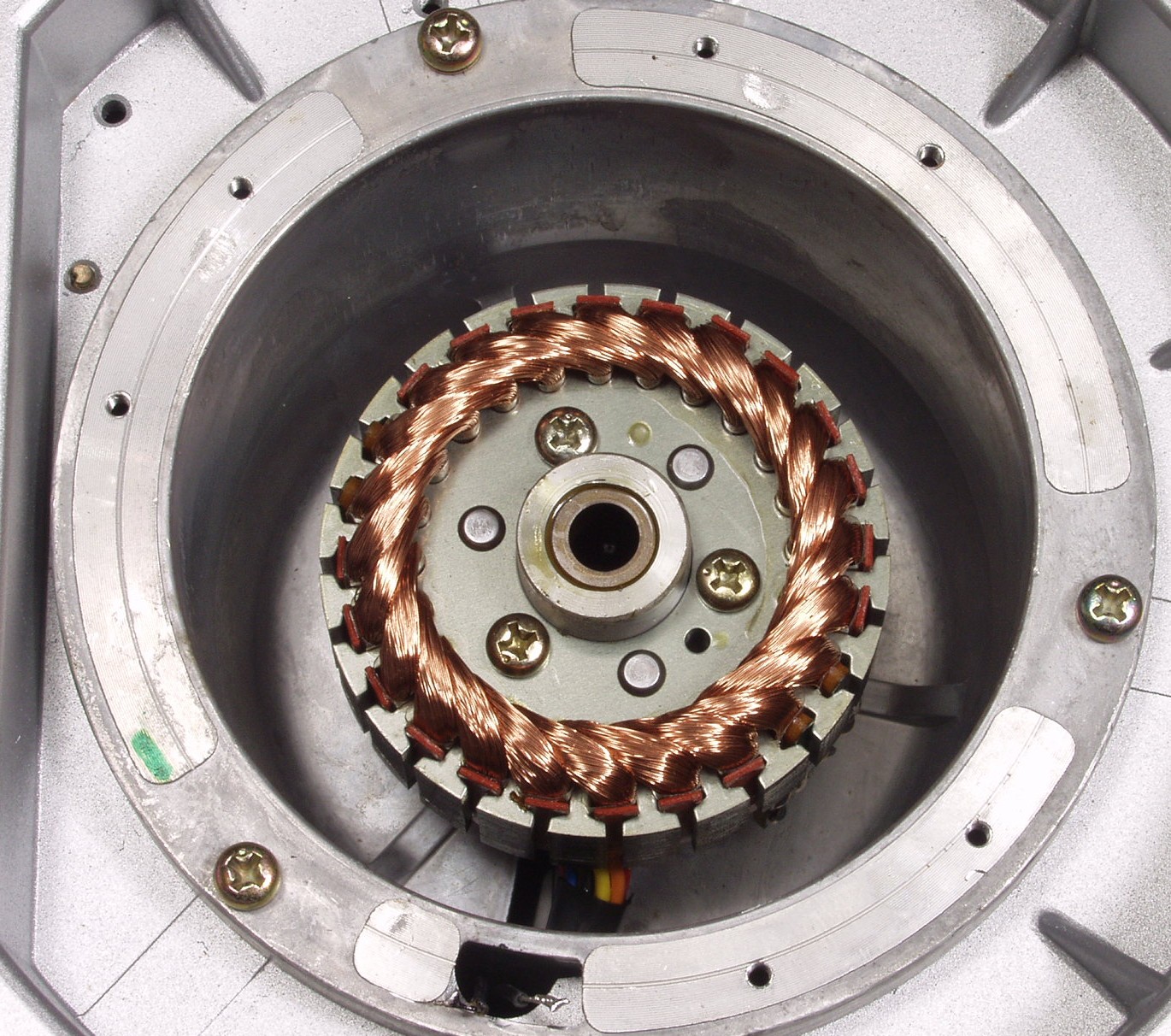

C−1A. 修理中 固定子

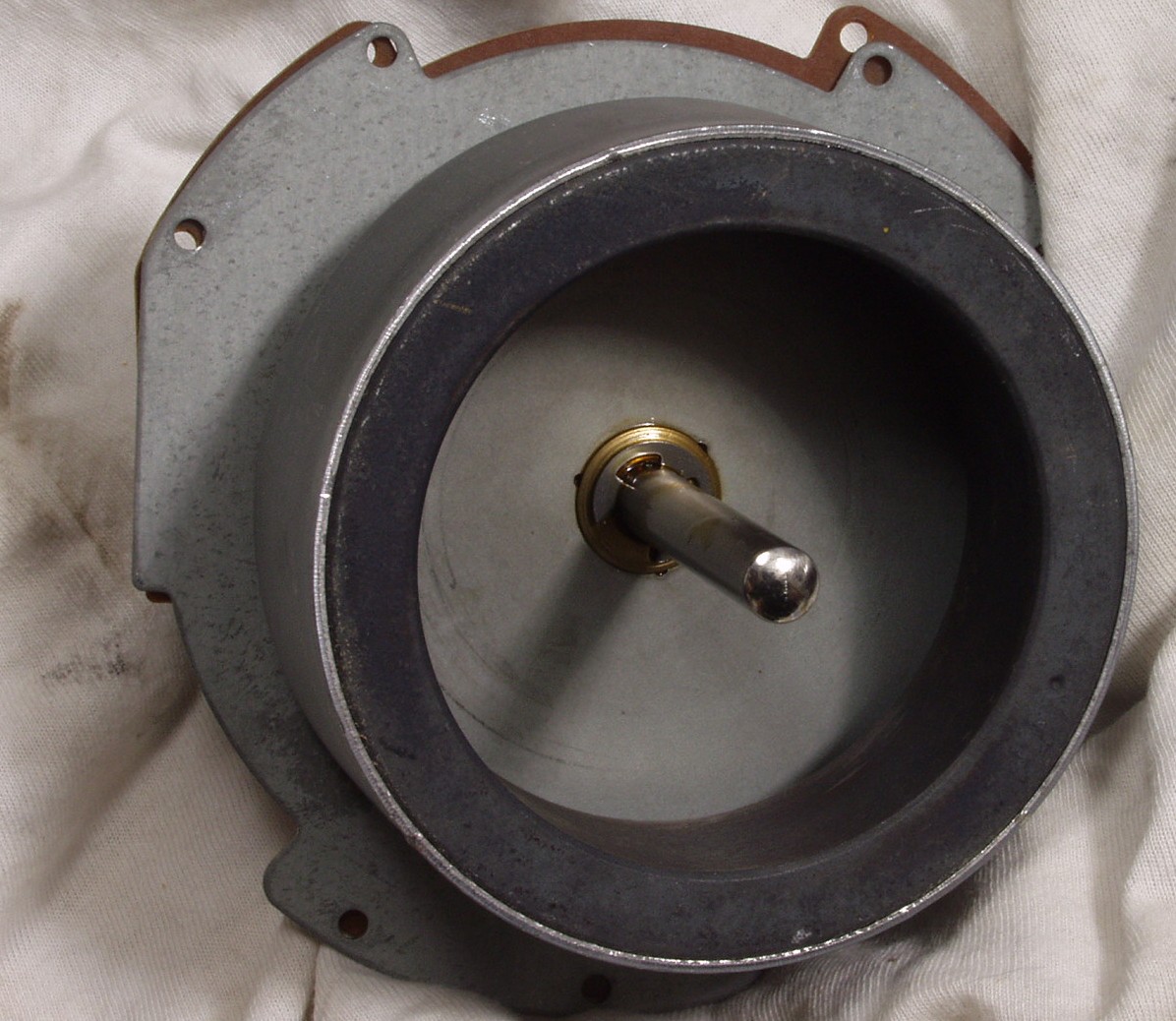

C−1B. 修理中 アウターロータ

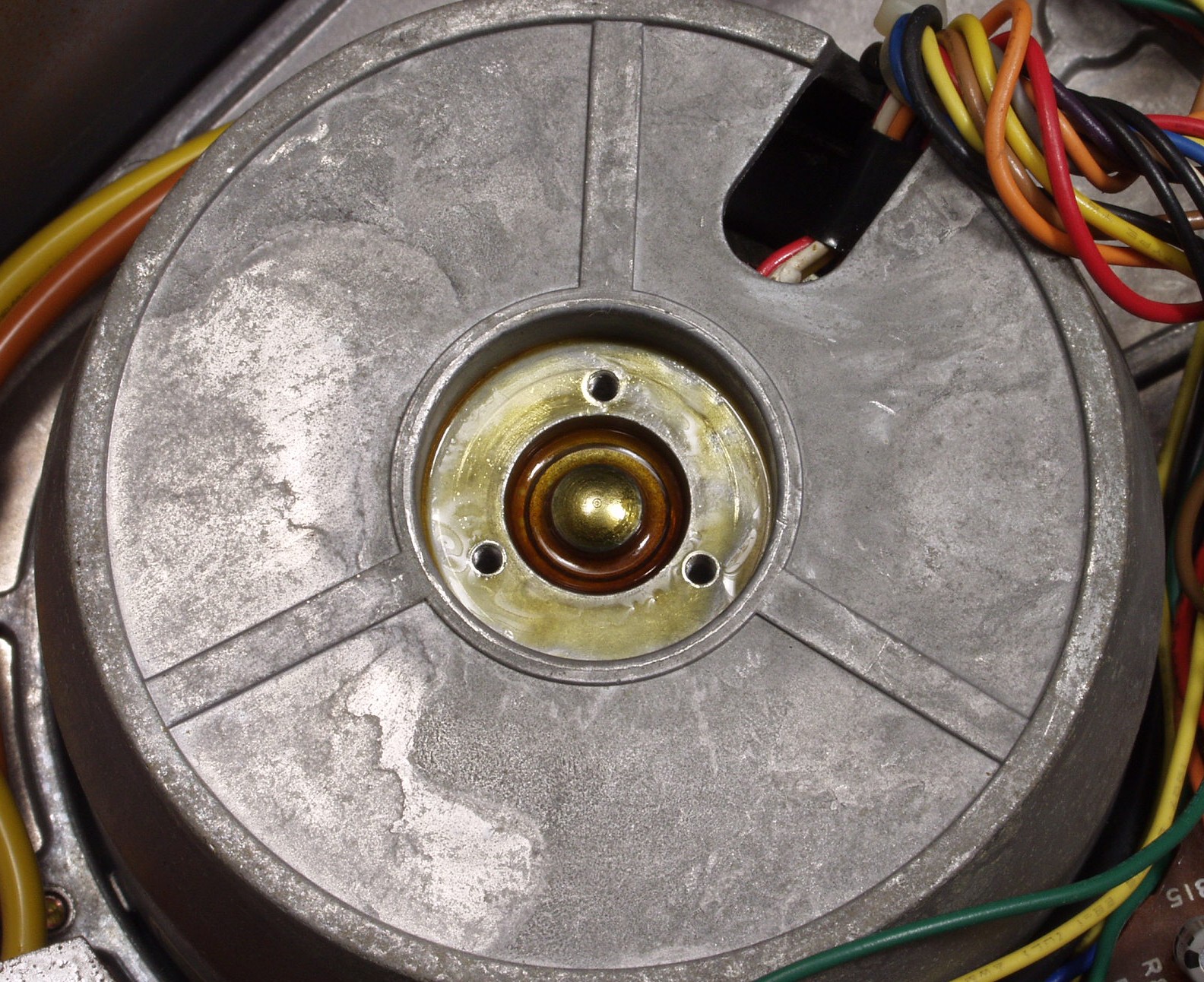

C−1C. 修理中 タンテーブル軸受けのベアリング、オイル交換する、シリコンオイル使用
C−1D. 修理後 モーター完了

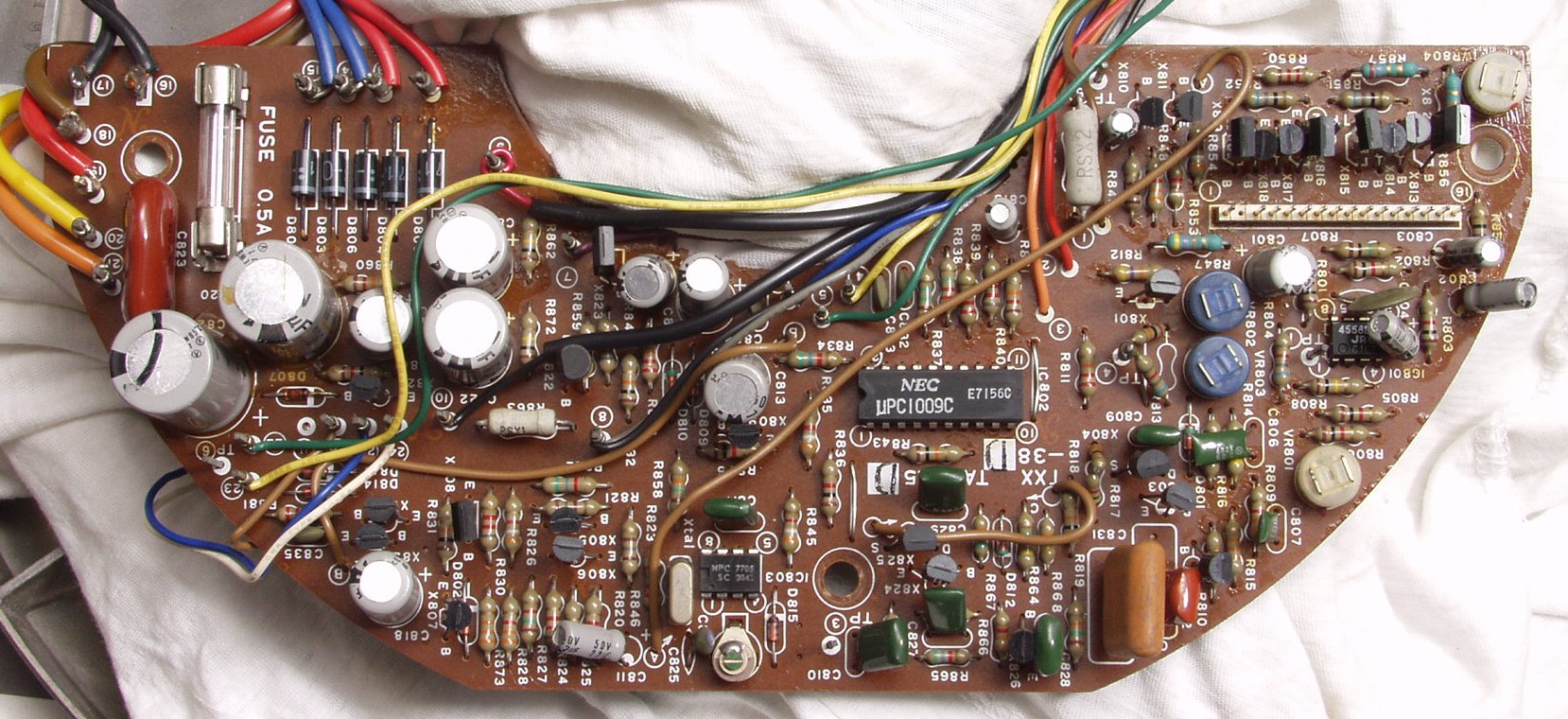

C−2A. 修理前 制御基板裏

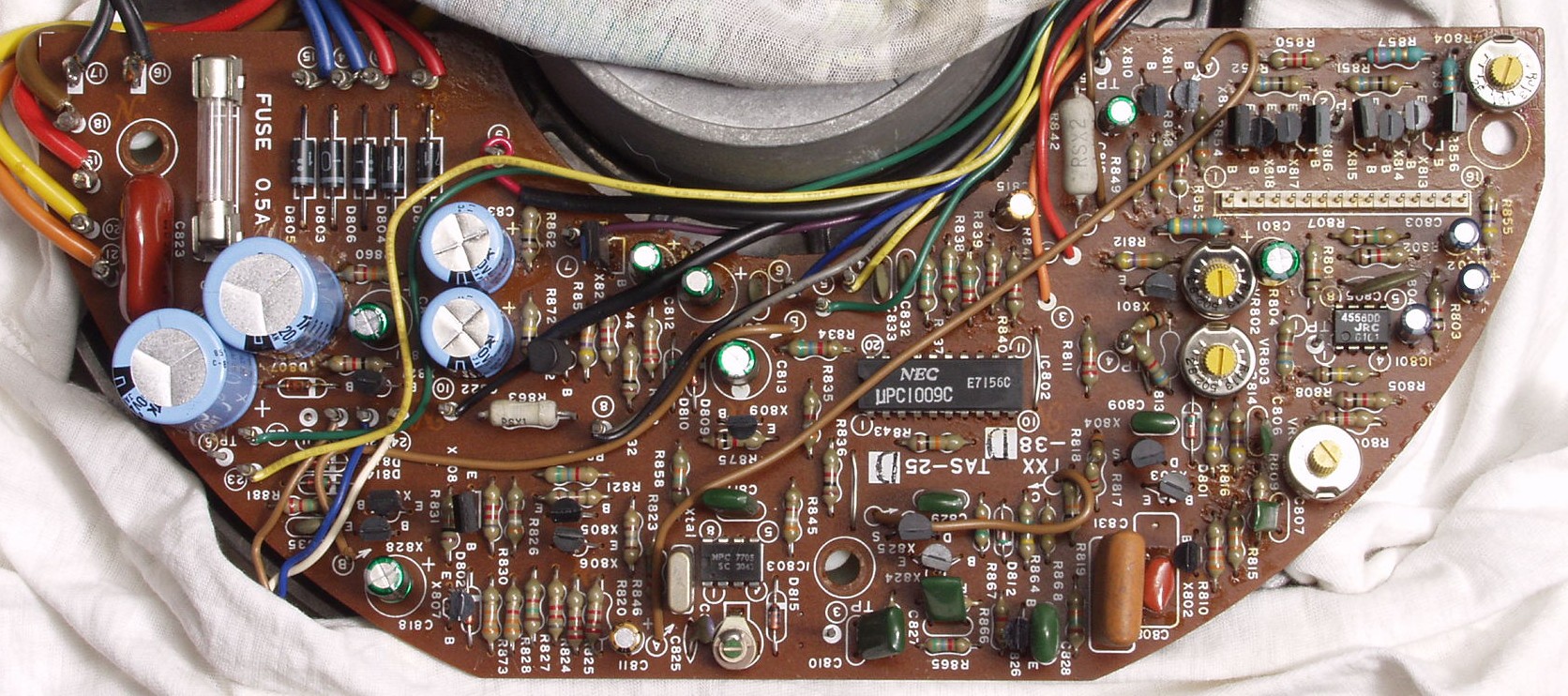

C−2B. 修理後 制御基板 半固定VR4個、電解コンデンサー16個交換

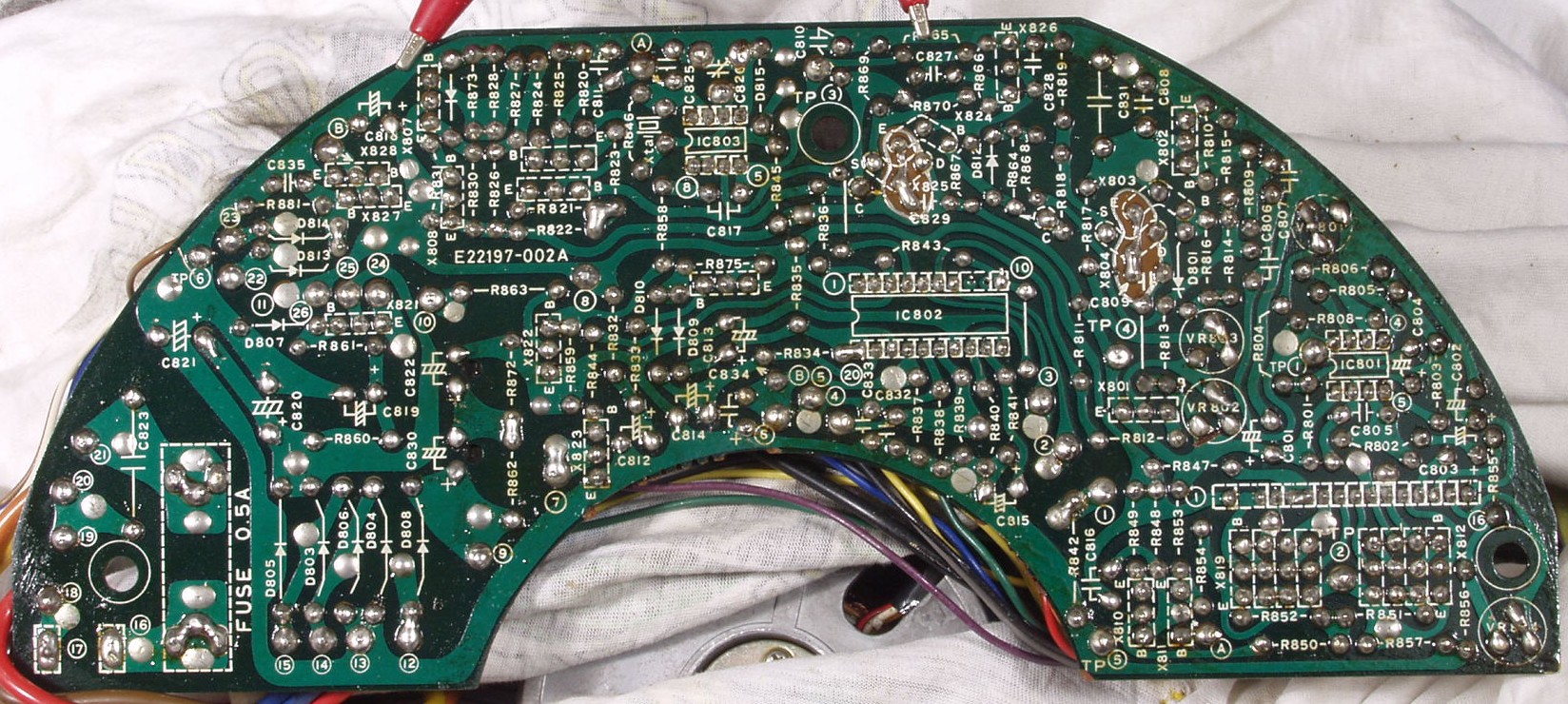

C−2C. 修理前 制御基板裏
C−2D. 修理(半田補正)後 制御基板裏 フラックスを取り清掃後
C−3A. 修理前  下から
C−3B. 修理後  下から

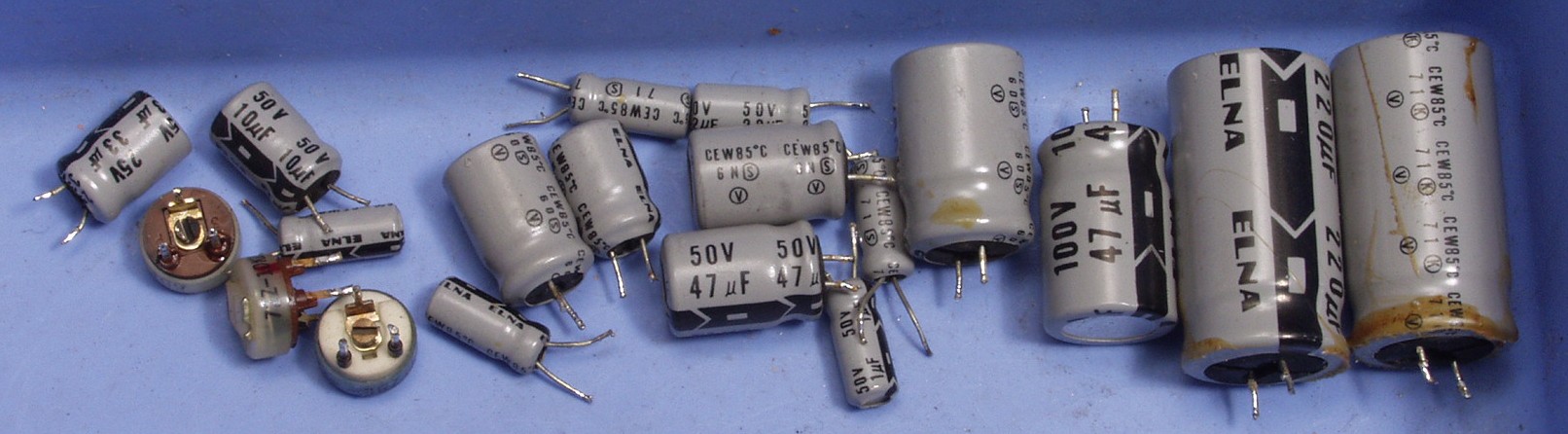

C−4. 交換部品
E. 調整・測定

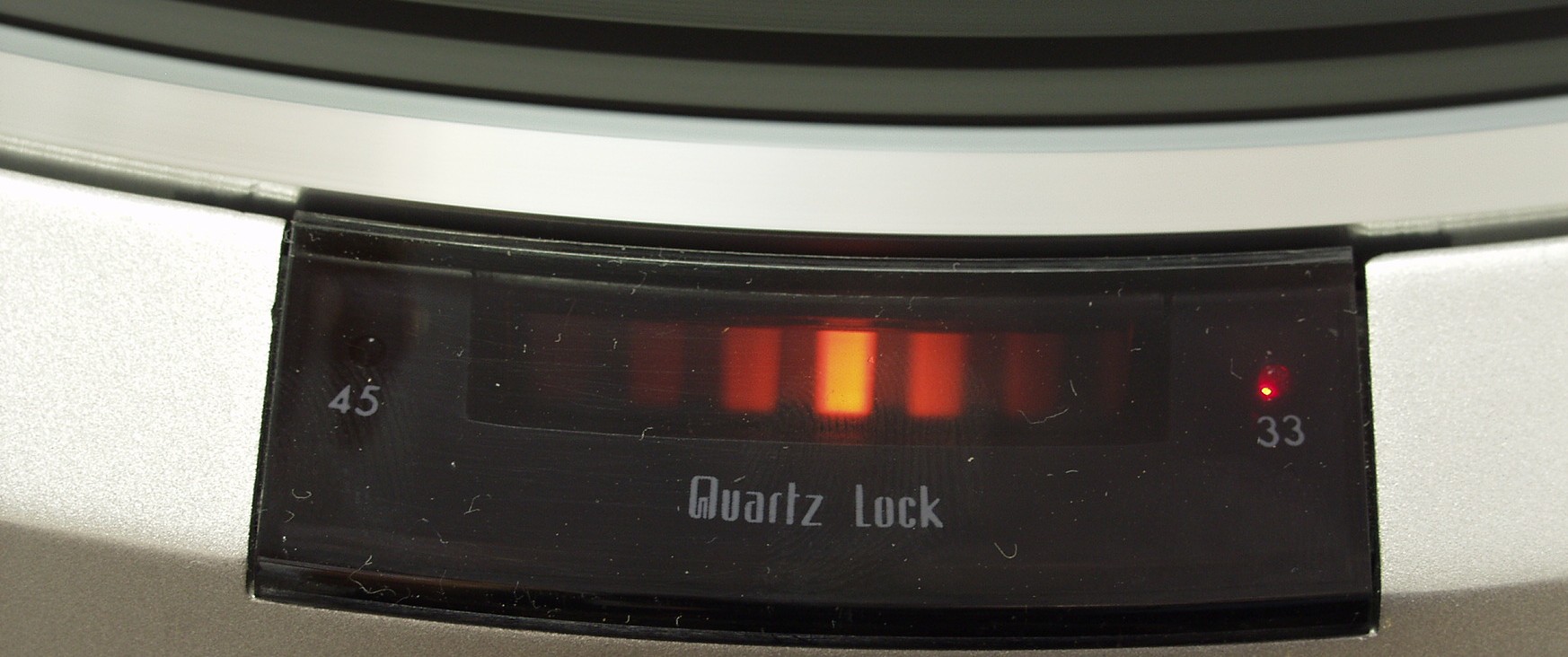

E−1. 33回転のストロボ
E−2. 45回転のストロボ
E−3.  完成
S. JVC TT−71 の仕様(マニアル・カタログより)
型式 ターンテーブル TT−
駆動方式 FG検出クォーツロック・DCサーボ・ダイレクトドライブ
ワウフラッター 0.025%(WRMS)、 0.013%(回転部)
SN比 73dB(DIN-B)
起動特性 1.4sec.以内(1/2回転、33 1/3rpm時)
クイックストップ特性 1.6sec.以内(33 1/3rpm時)
オーバーシュート 2.5%以内
負荷特性 0%(針圧120g)
ドリフト 0.0001%/h、 0.00003%/℃
回転数偏差 0.002%以内
取付孔寸法 直径281mm正円形
外形寸法 幅350×高さ120×奥行350mm
重量 6.2kg
価格 42,800/1981年頃
                      tt-71-d
