ＶｉｃｔｏｒＱＬ

ＶｉｃｔｏｒＤＤプレイヤ－ＱＬ－５の修理

平成１３年１０月

Ａ．　修理前の状況
　　　４４回転がロックしない。
　　　メーカー修理できず。

Ｂ．　原因
　　　ＰＬＬロック掛からず。
　　　ｆｆ／ｖが良くない

Ｃ．　修理状況
　　　調整用　半固定ＶＲ交換
　　　ＰＬＬ時定数変更
　　　配線手直し、補強

Ｄ．　使用部品
　　　調整用　半固定ＶＲ　　　　　　　２個
　　　ＴＲ（トランジスター）　　　　　　　２個
　　　コンデンサー　　　　　　　　　　　６個
　　　抵抗　　　　　　　　　　　　　　　　２個

Ｅ．　修理費　　１９，０００円

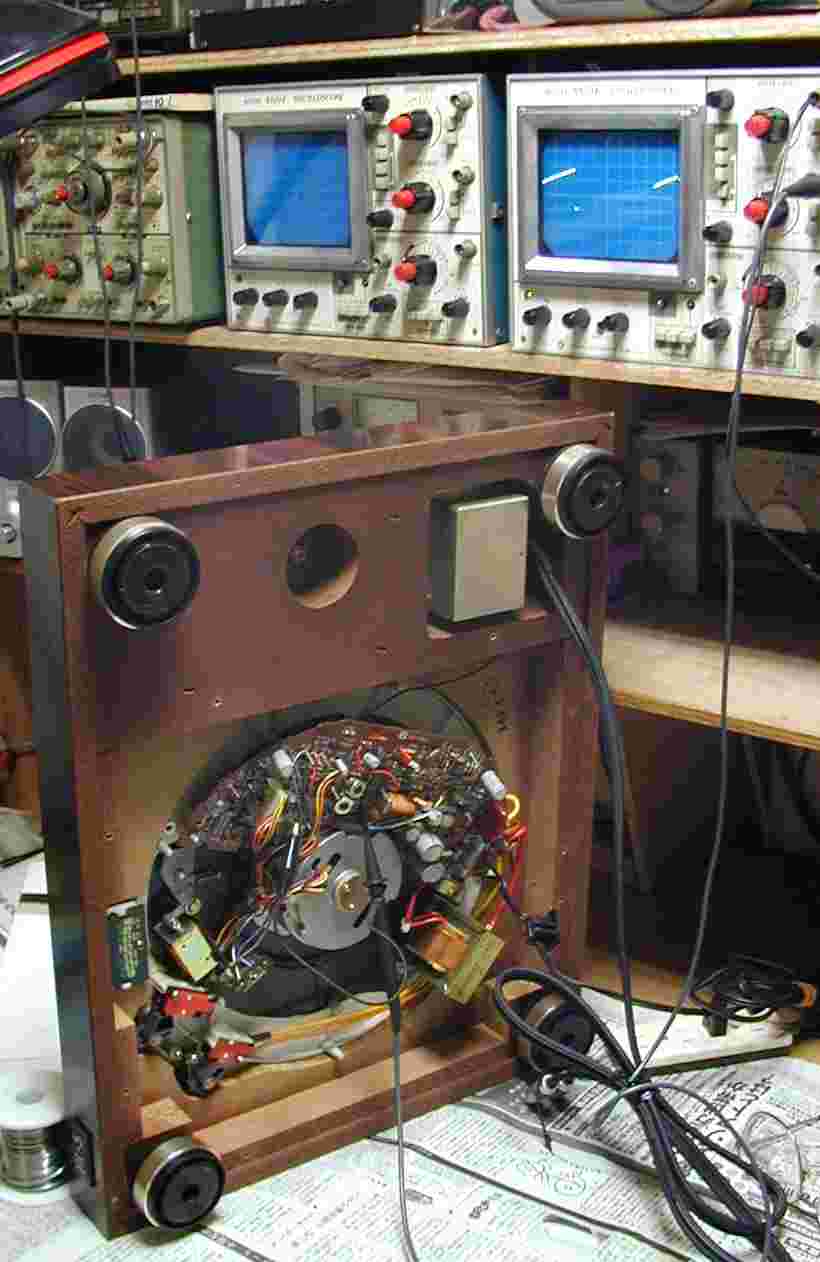

１．　　ＰＬＬの基板修理中

２．　　ＰＬＬの調整

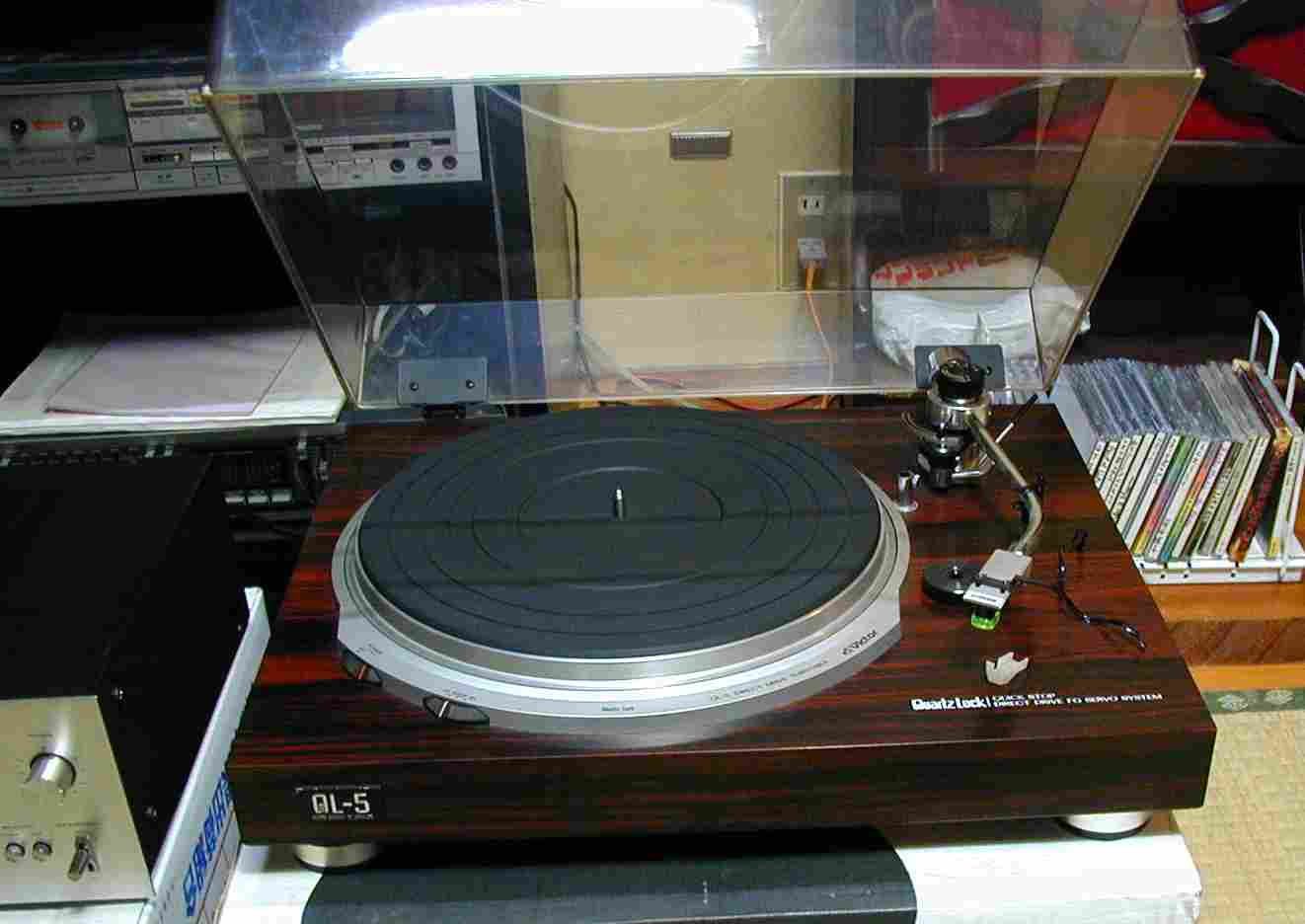

３．　　ＰＬＬの調整完成

４．　　３３回転調整完成

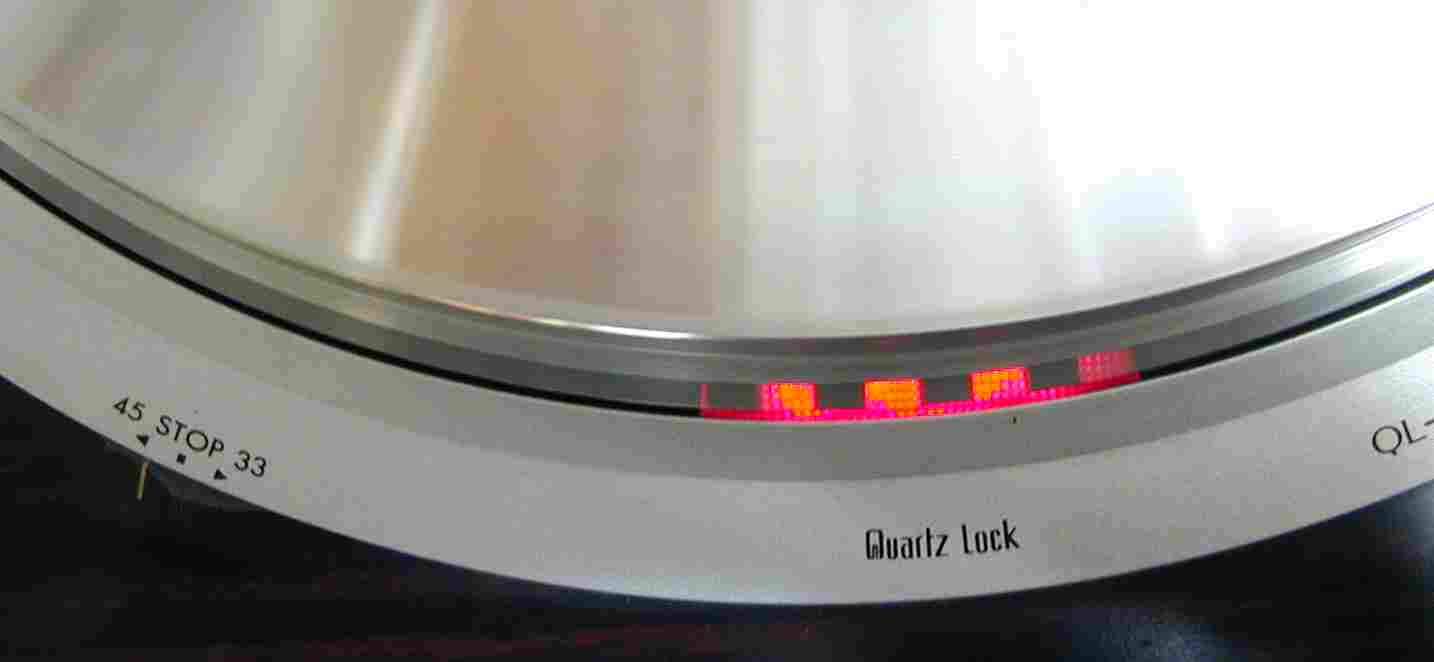

５．　　　４５回転調整完成

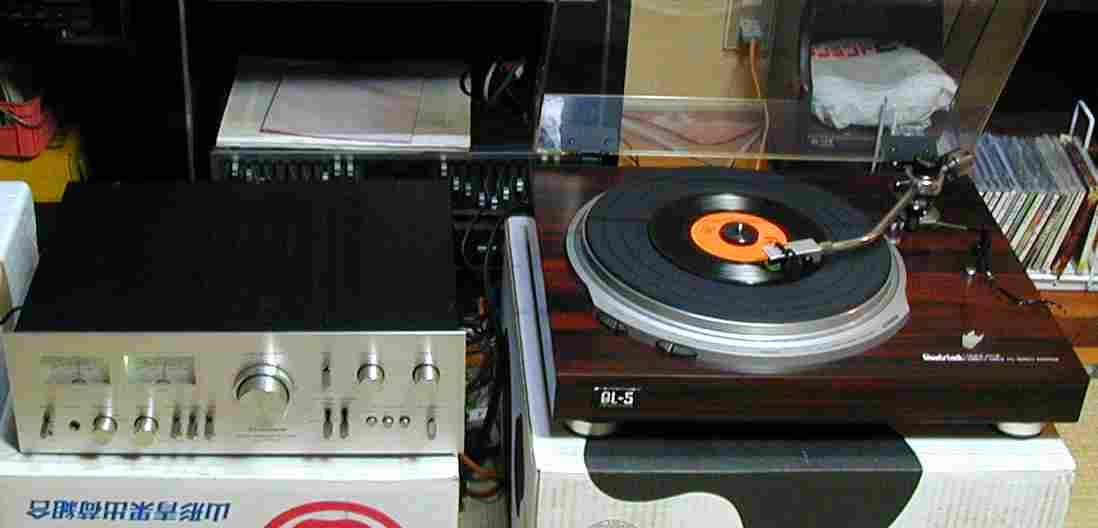

６．　　ＥＰで試聴中。

７．　　１２時間エージング。
