MICRO SEIKI SX-1500A修理記録
2018/5/14到着  5/23完成
A. 修理前の点検状況.
  • オーバーホール修理依頼。


C. 修理状況.

  • モーターオーバーホール

C. 使用部品

F. 修理費  35,000円

A. 修理前の点検状況。画像をクリックすると、大きく(横幅2050ドット)表示されます。

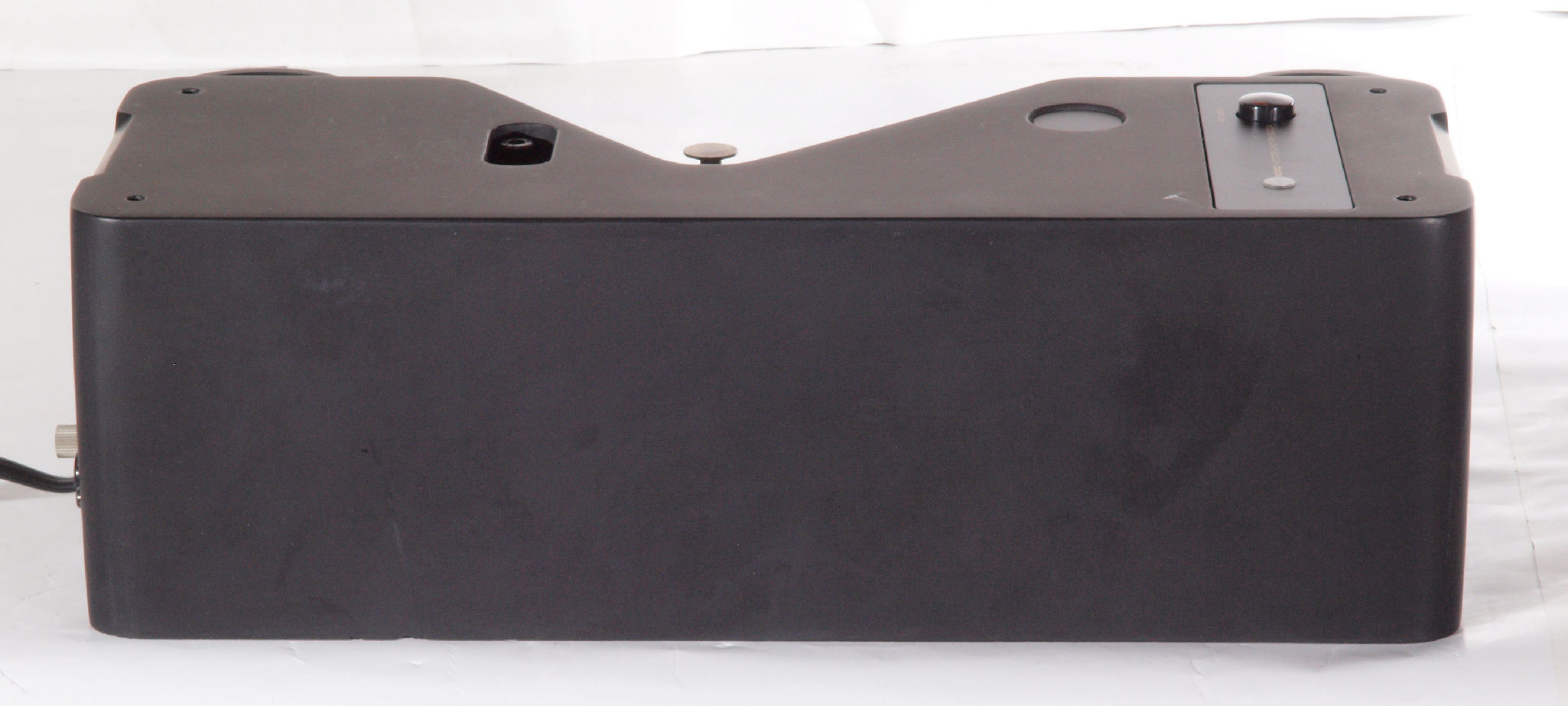

A11. 点検中 前から見る
A12. 点検中 前右から見る

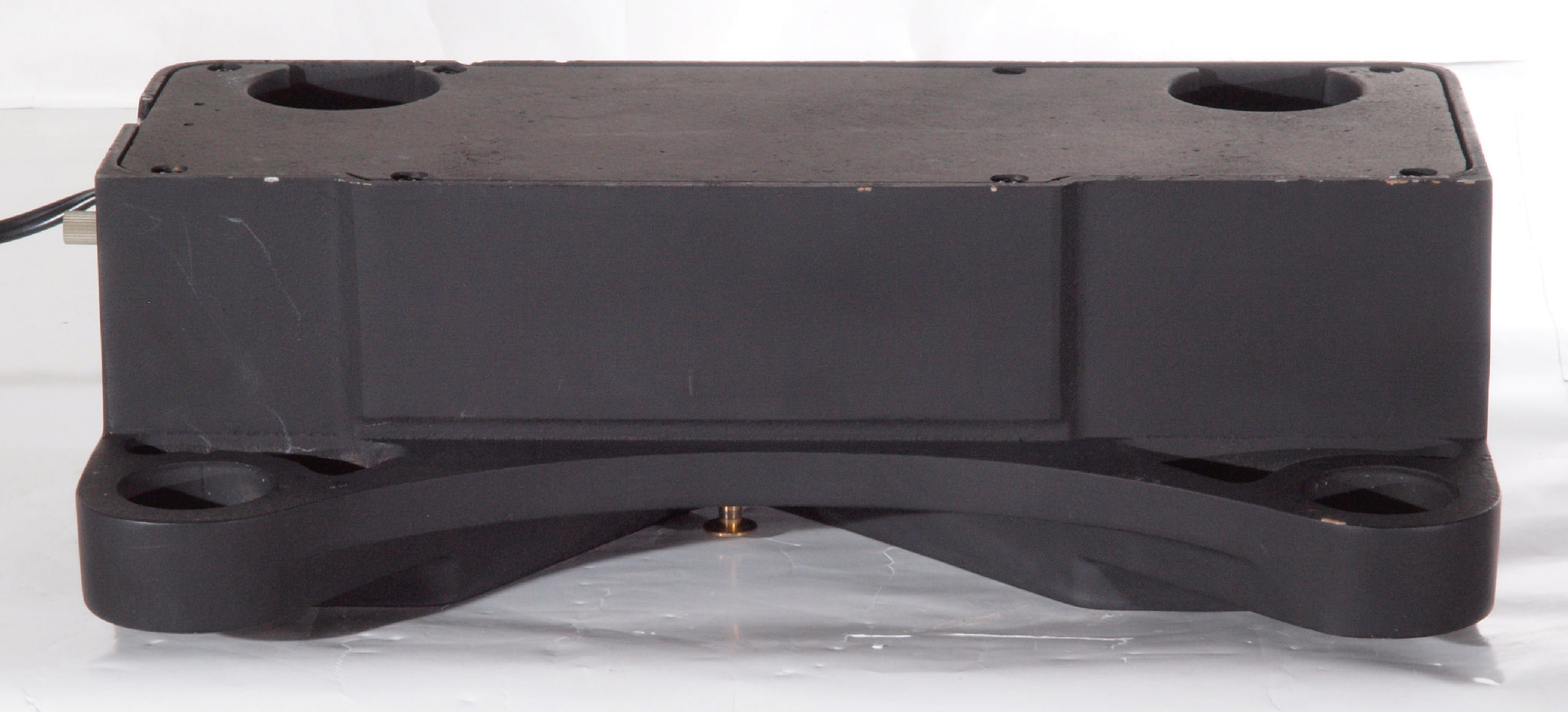

A13. 点検中 後から見る

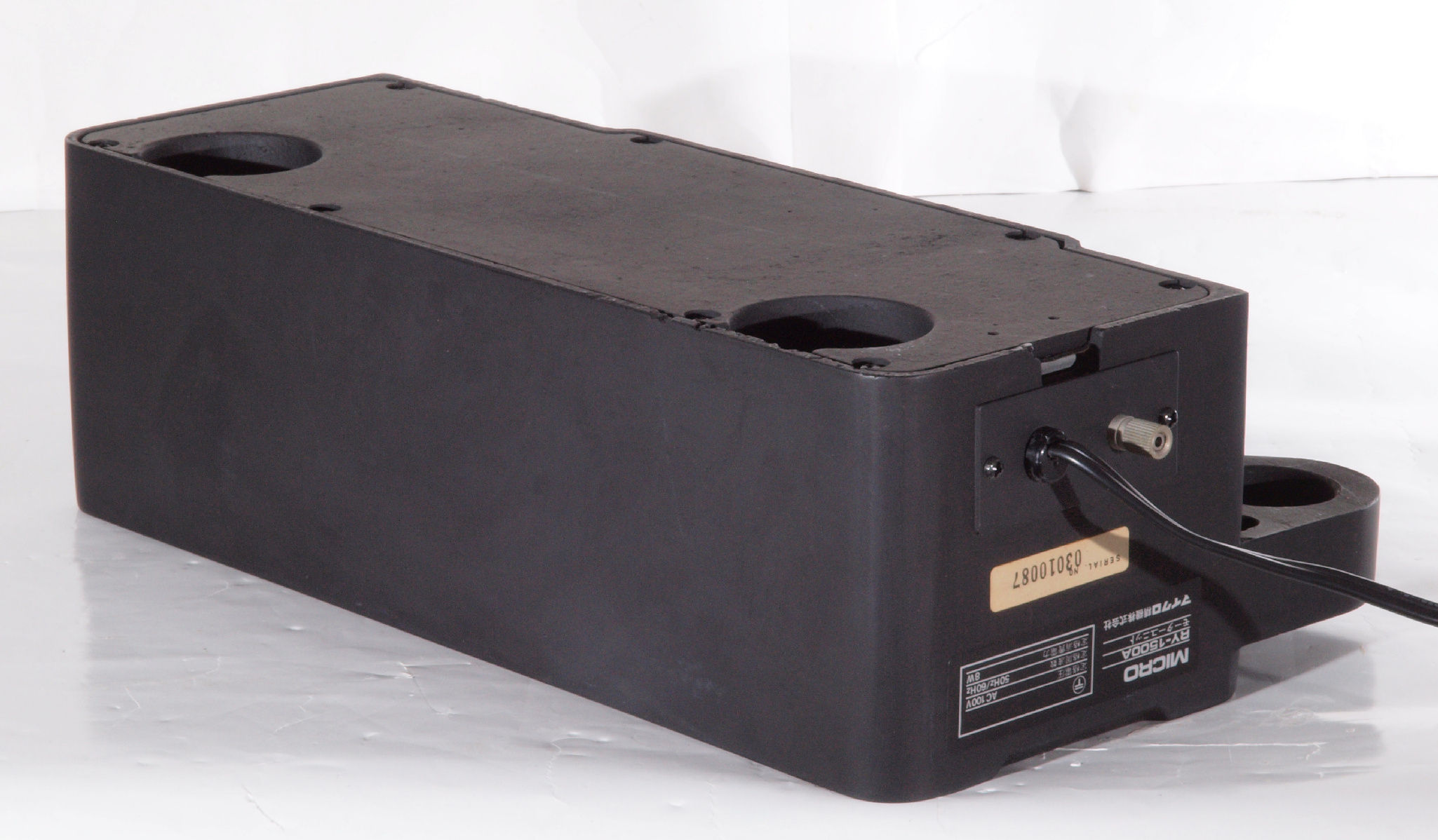

A14. 点検中 後左から見る

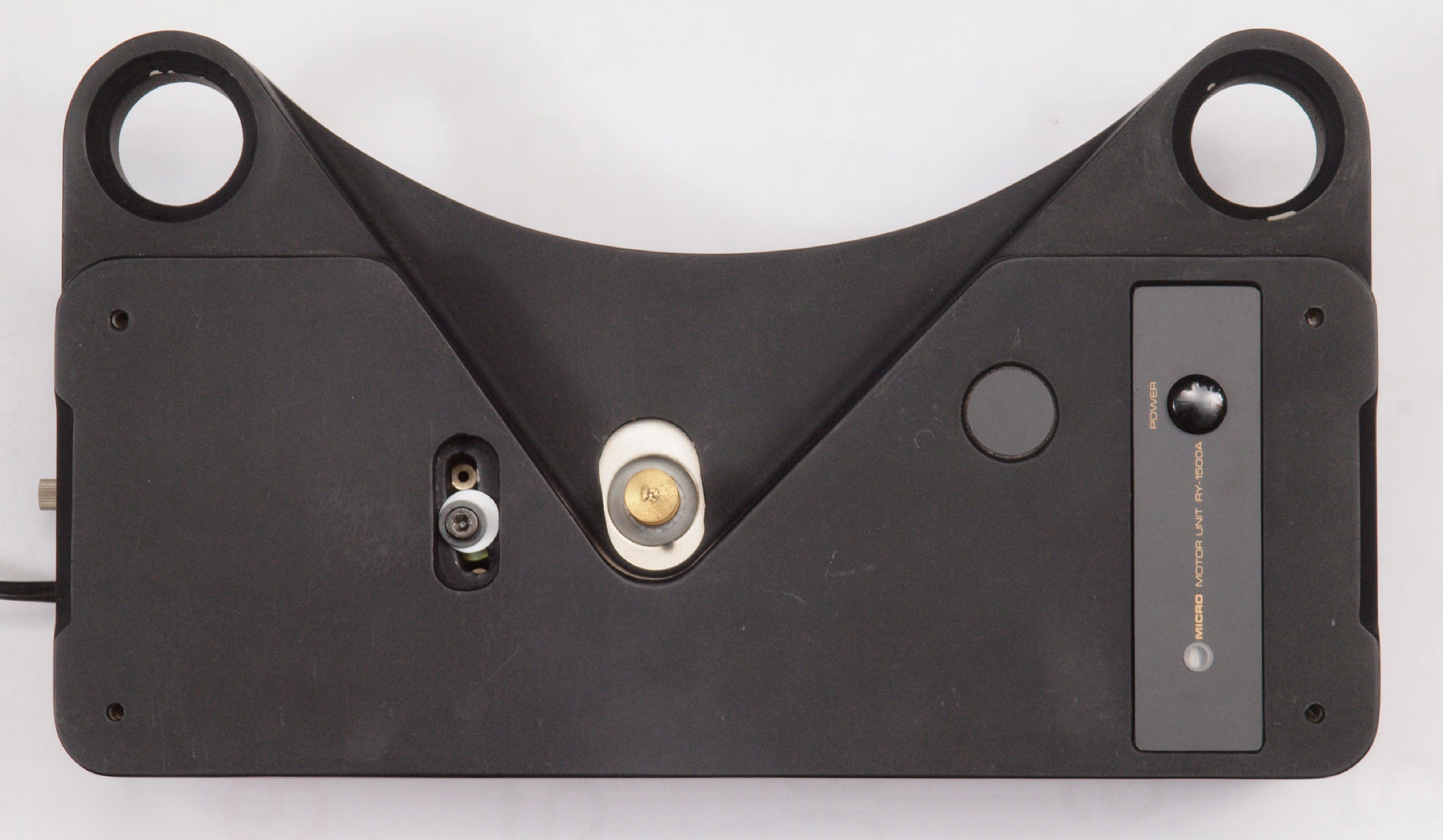

A15. 点検中 上から見る
A21. 点検中 下前から見る
A22. 点検中 下前左から見る
A23. 点検中 下後から見る
A24. 点検中 下後右から見る
A25. 点検中 下から見る
A26. 点検中 下蓋を取り、下から見る
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

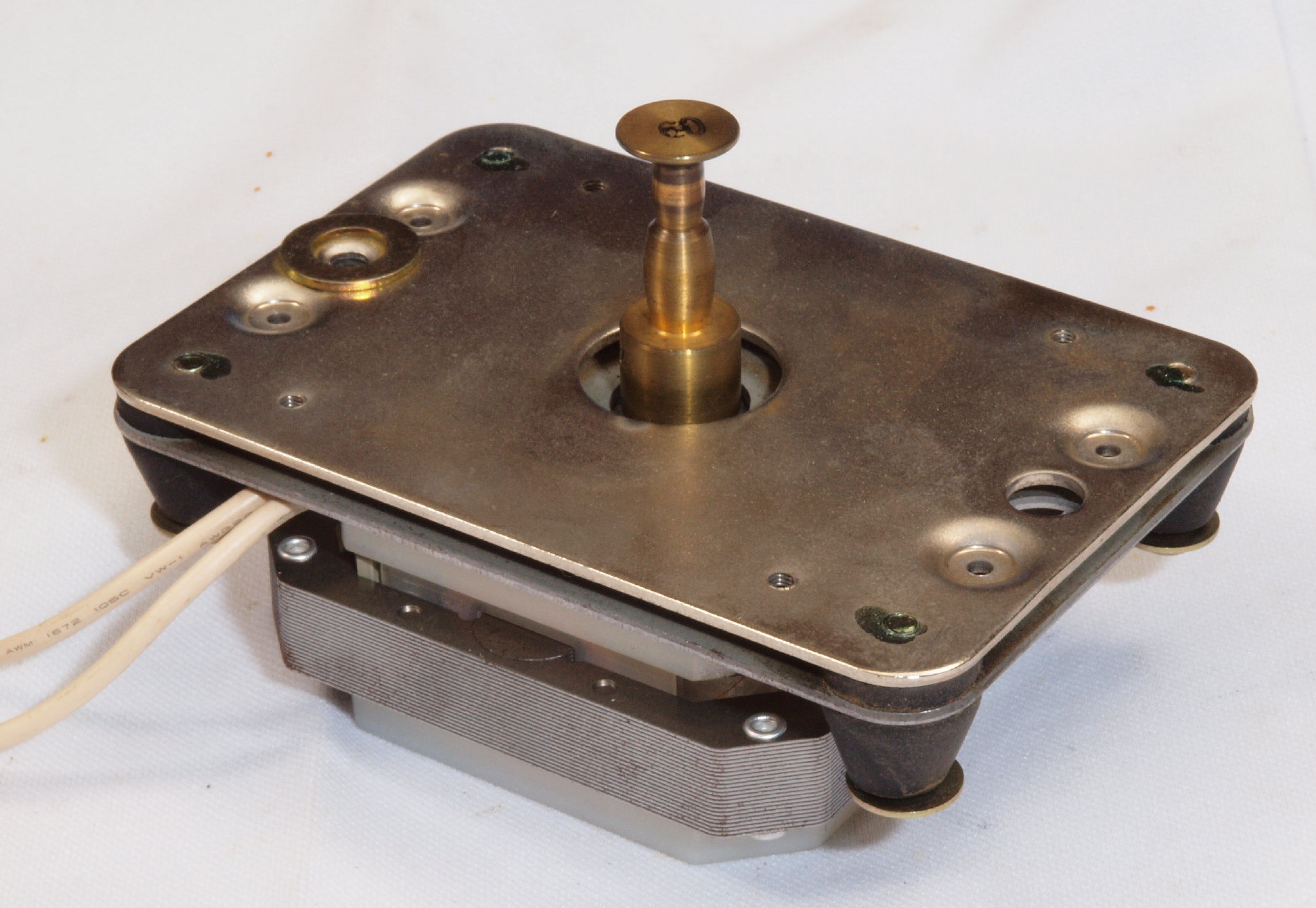

C1. 修理前 モータ取出す、上から見る。
C2. 修理中 モータ取出す、下から見る。

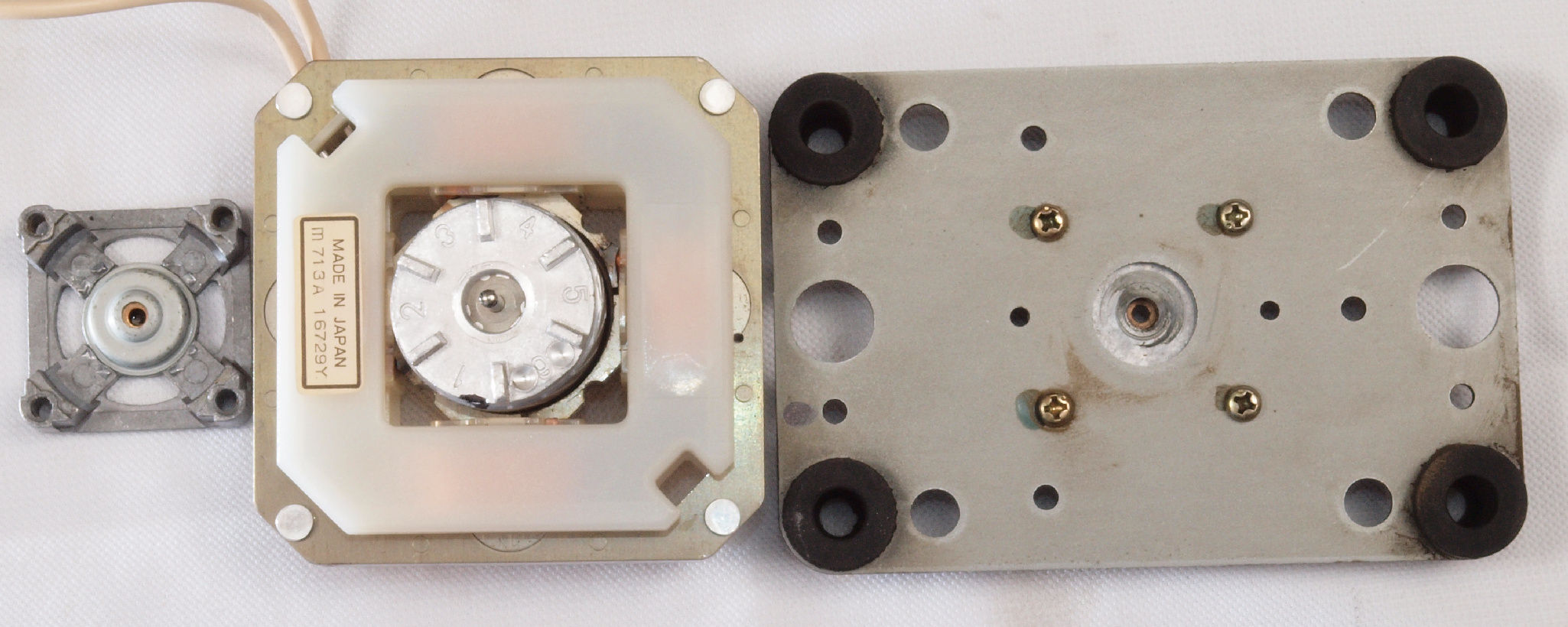

C3. 修理中 モータを分解する。
C4. 修理中 回転子。
C5. 修理前 回転子上軸。 オイル切れで高熱になり、変色しています。
C6. 修理後 回転子下軸。。 オイル切れで高熱になり、変色しています。

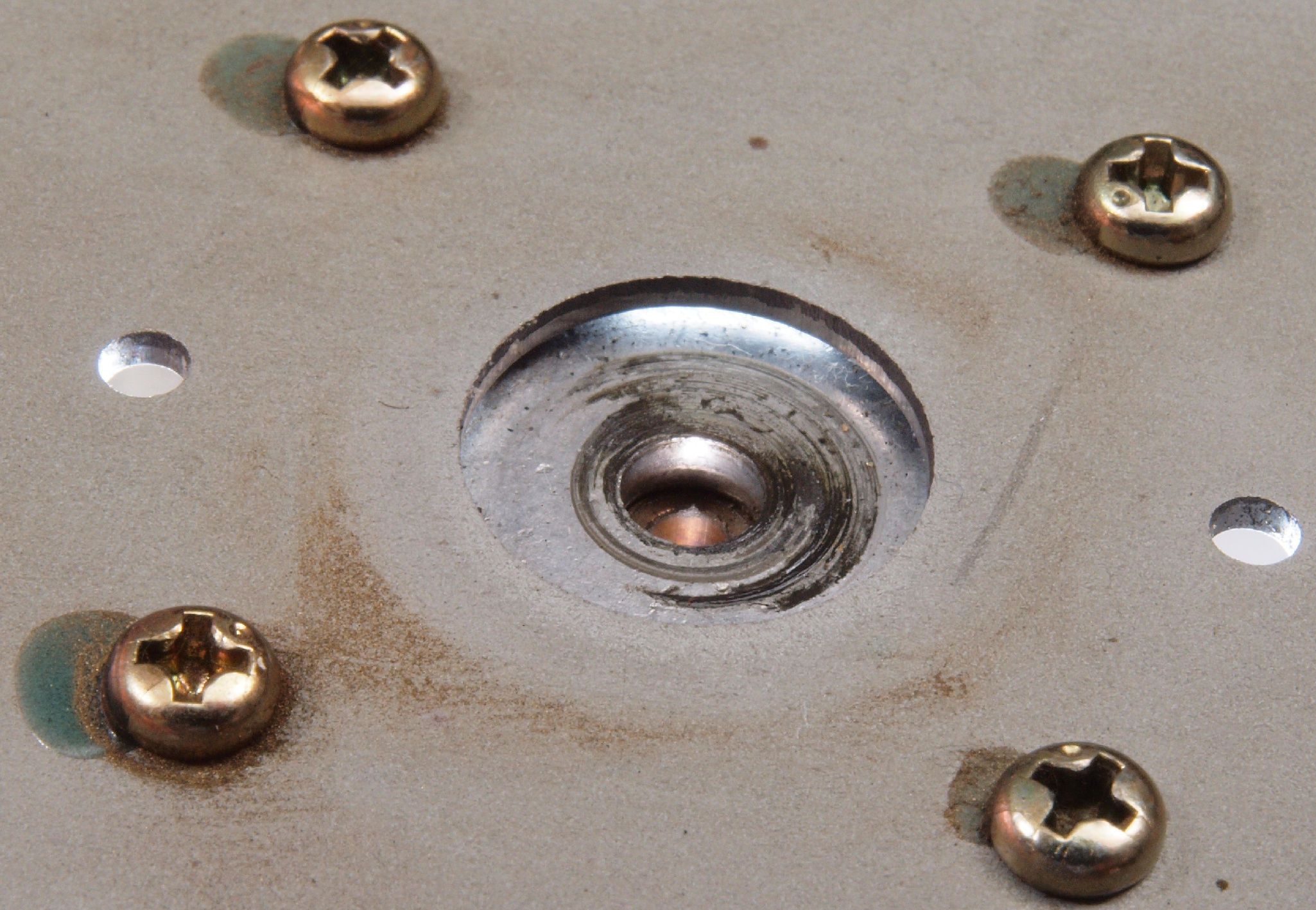

C7. 修理中 モーター軸受。 オイル切れで。
C8. 修理中 モーター軸受上。
C9. 修理前 下から見る
CA. 修理後 下から見る
CB. 修理前 上から見る
CC. 修理後 上から見る
S. MICRO SEIKI SX−1500 の仕様(マニアル・カタログより)
型式 ターンテーブル SX1500
型名 SX-1500A SX-1500VG SX-1500FVG
ターンテーブル アルミ製 砲金製 砲金製
ターンテーブル重量 2.8kg 9kg 9kg
ターンテーブル・イナーシャ 600kg・cm2 1,360kg・cm2 1,360kg・cm2
付属品 ベルト(B-91)
ターンテーブル・シート(RS-2)
ストロボスコープ(MST-105)
レコードスタビライザー(ST-10)
ベルト(SF-1L)
糸(K-15)
ターンテーブル・シート(AS-1V)
ストロボスコープ(MST-105)
レコードスタビライザー(ST-10)
エアポンプ(RP-1090) エアポンプ(RP-1110)
アームマウント・ベース AX-1G〜AX-8Gの中から使用するトーンアームに合ったものを使用
価格 \180,000(1991年頃)
\220,000(1997年頃)
\320,000(1991/1995年頃) \420,000(1991/1995年頃)
別売品 ストロボスコープ(MST-305)ストロボライト(MSL-204)、
ハンドベース(HB-15)、
ハイスピードイナーシャ(HS-80)、
アクリル製ダストカバー(C-853)、
オーディオベース(BA-50)、
リジッドポール(R-15)
