MICRO SEIKI SX−111FVL Turntable修理記録
平成16年4月4日持込  4月9日完成
A. 修理前の状況
  • モーター回らない、音がして止る。

B. 原因
  • 基板不良、ターテーブル内側サビ。

C. 修理状況
  • 電解コンデンサー交換。
    ターンテーブル裏の錆び(緑青)を取る。
    モーター分解・点検・注油。
    ターンテーブル軸に注油。

D. 使用部品
  • 電解コンデンサー              10個。

E. 調整・測定

F. 修理費  35,000円 通常修理

S. MICRO SEIKI SX−111FVL の仕様(マニアル・カタログより)

C. C1A. 修理前 制御基板

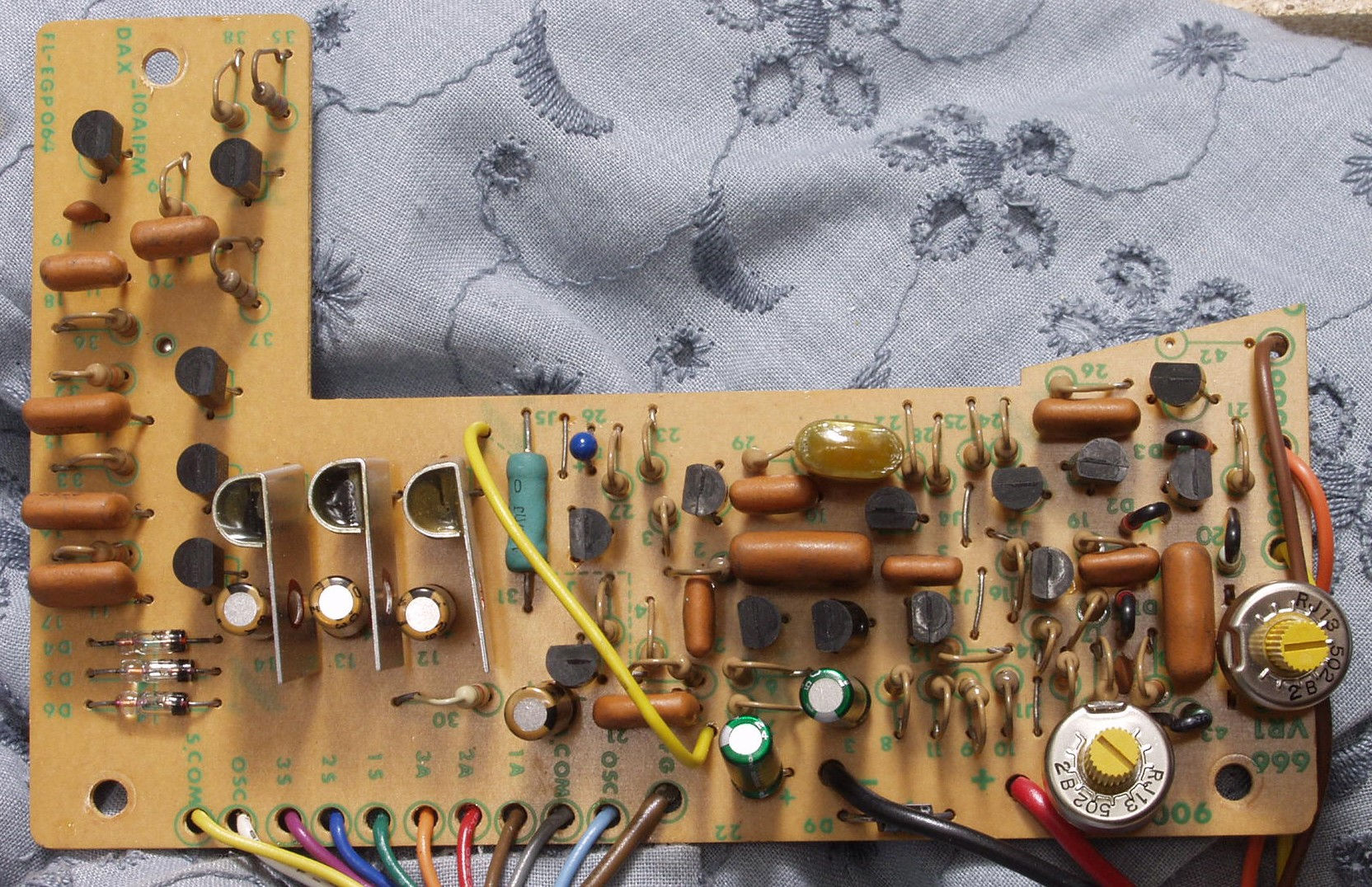

C1B. 修理後 制御基板 半固定VR2個、電解コンデンサー7個交換

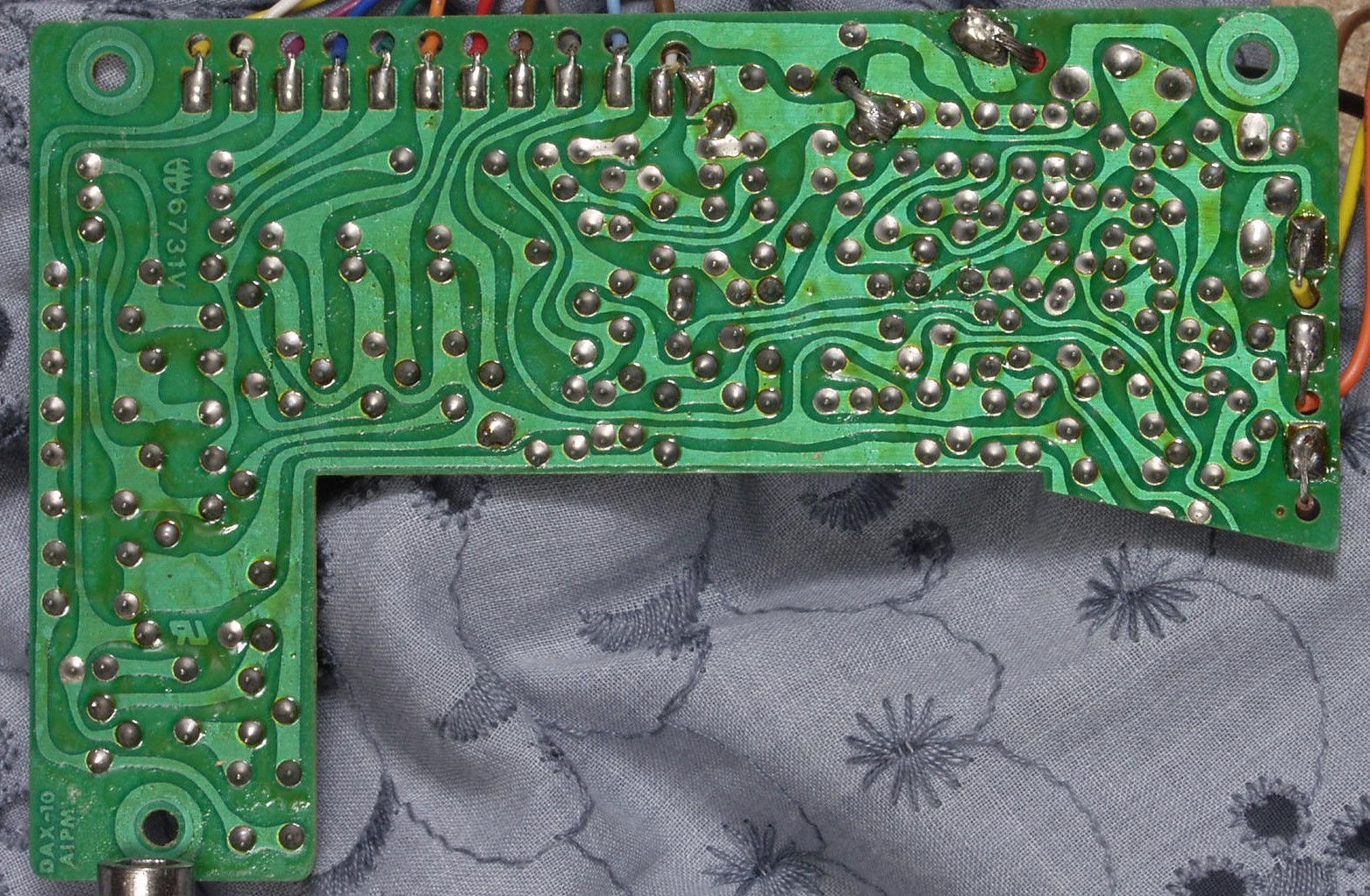

C1C. 修理前 制御基板裏

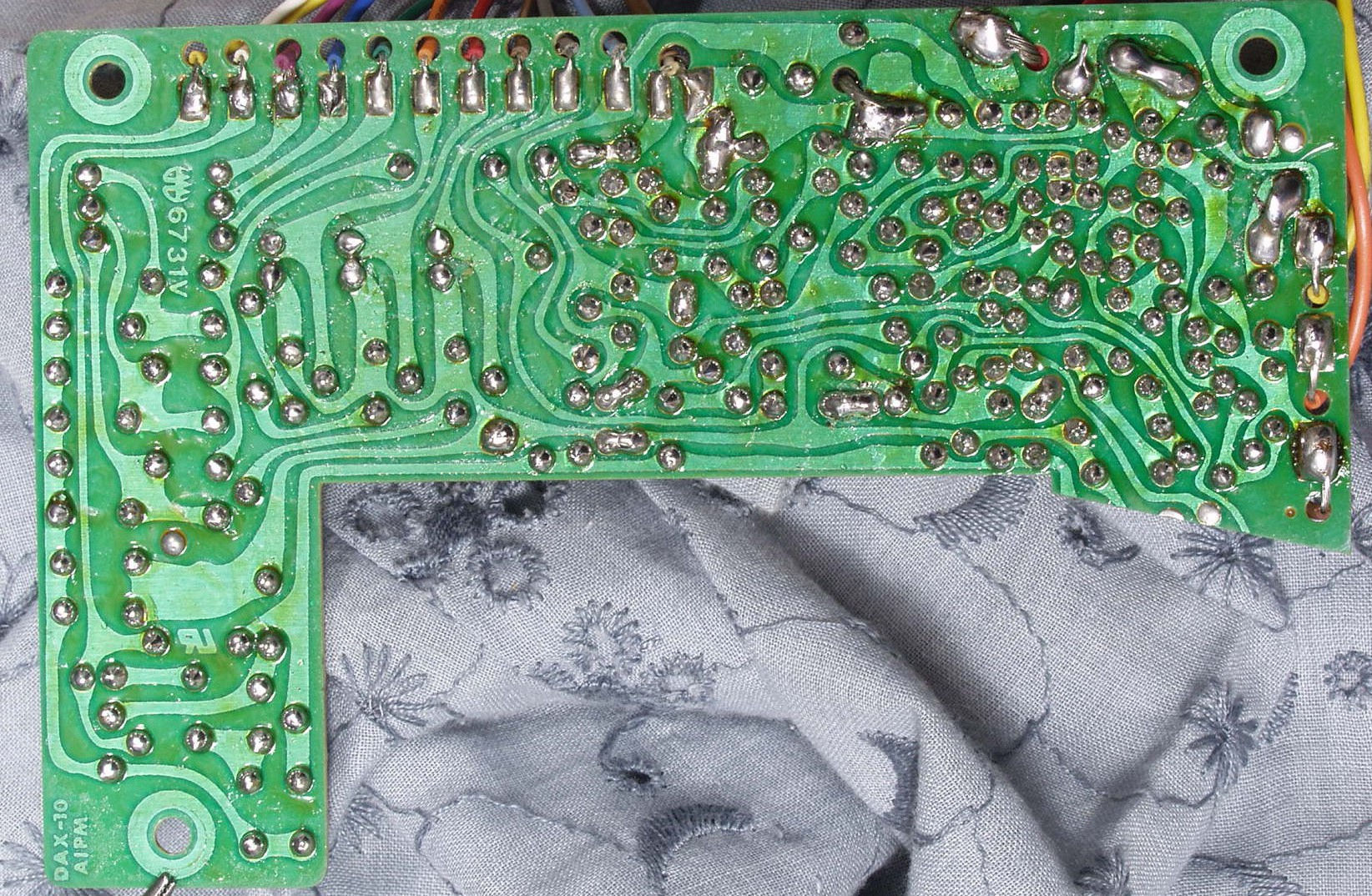

C1D. 修理(半田補正)後 制御基板裏
C2A. 修理前 電源基板
C2B. 修理後 電源基板 電解コンデンサー3個交換

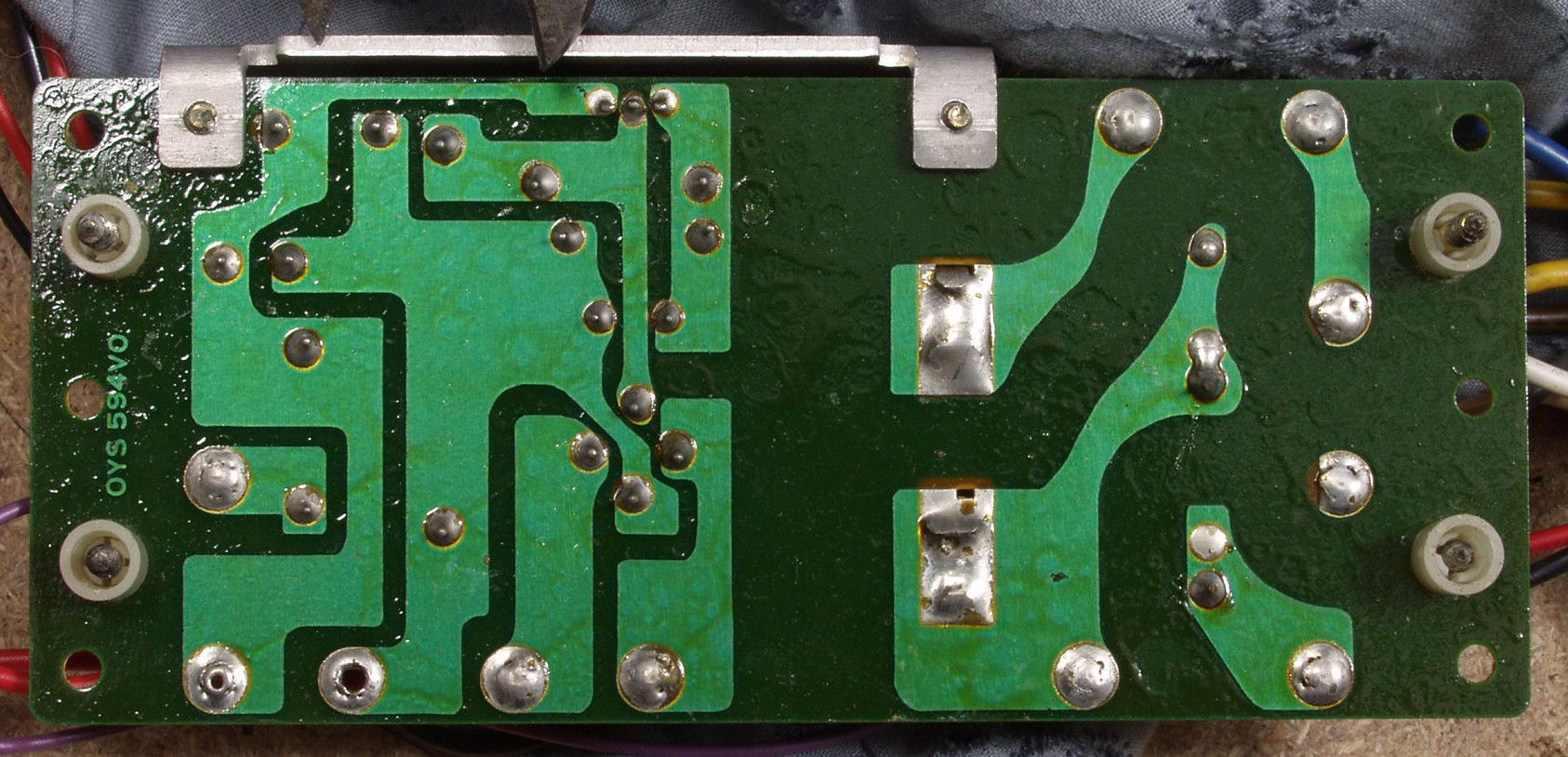

C2C. 修理前 電源基板裏

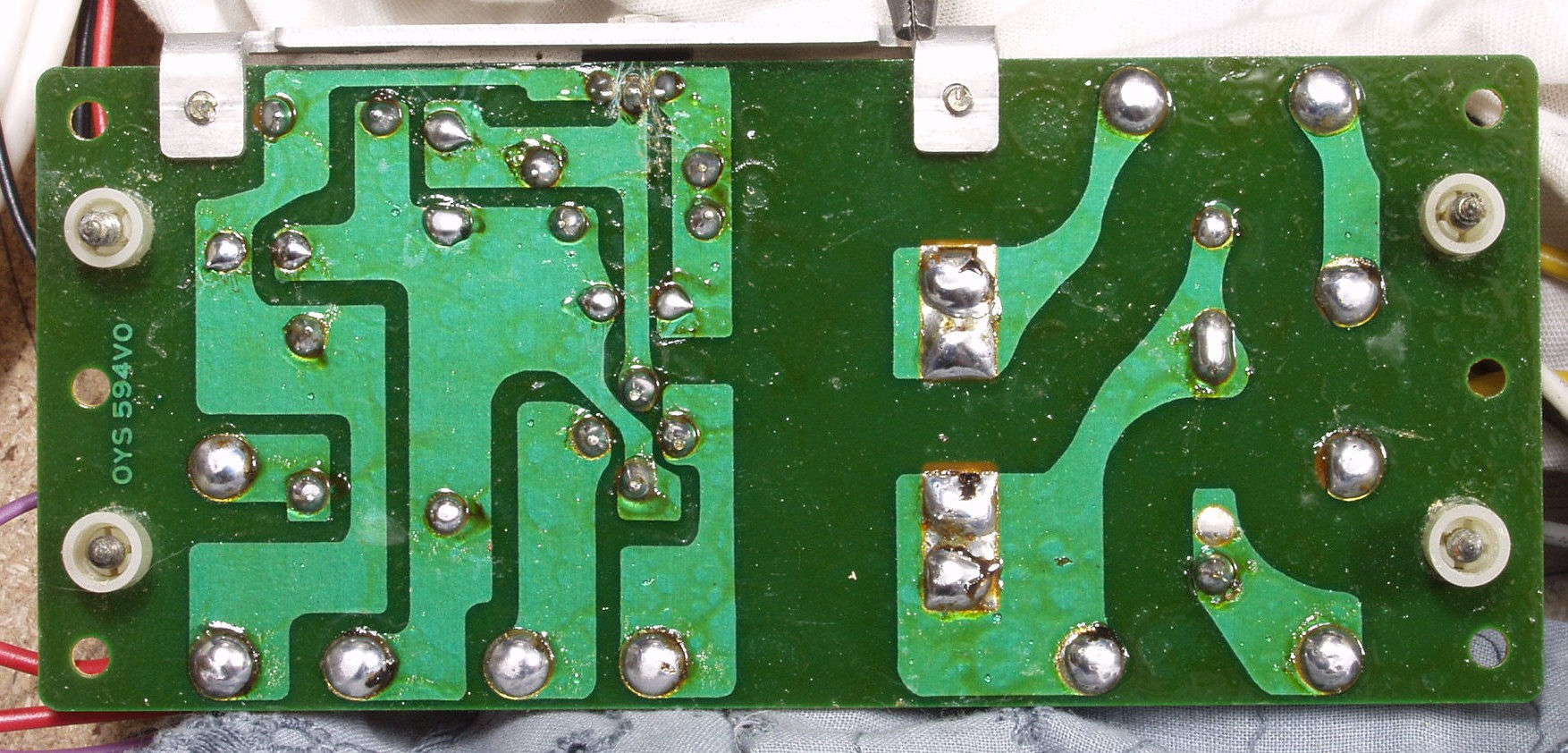

C2D. 修理(半田補正)後 電源基板裏

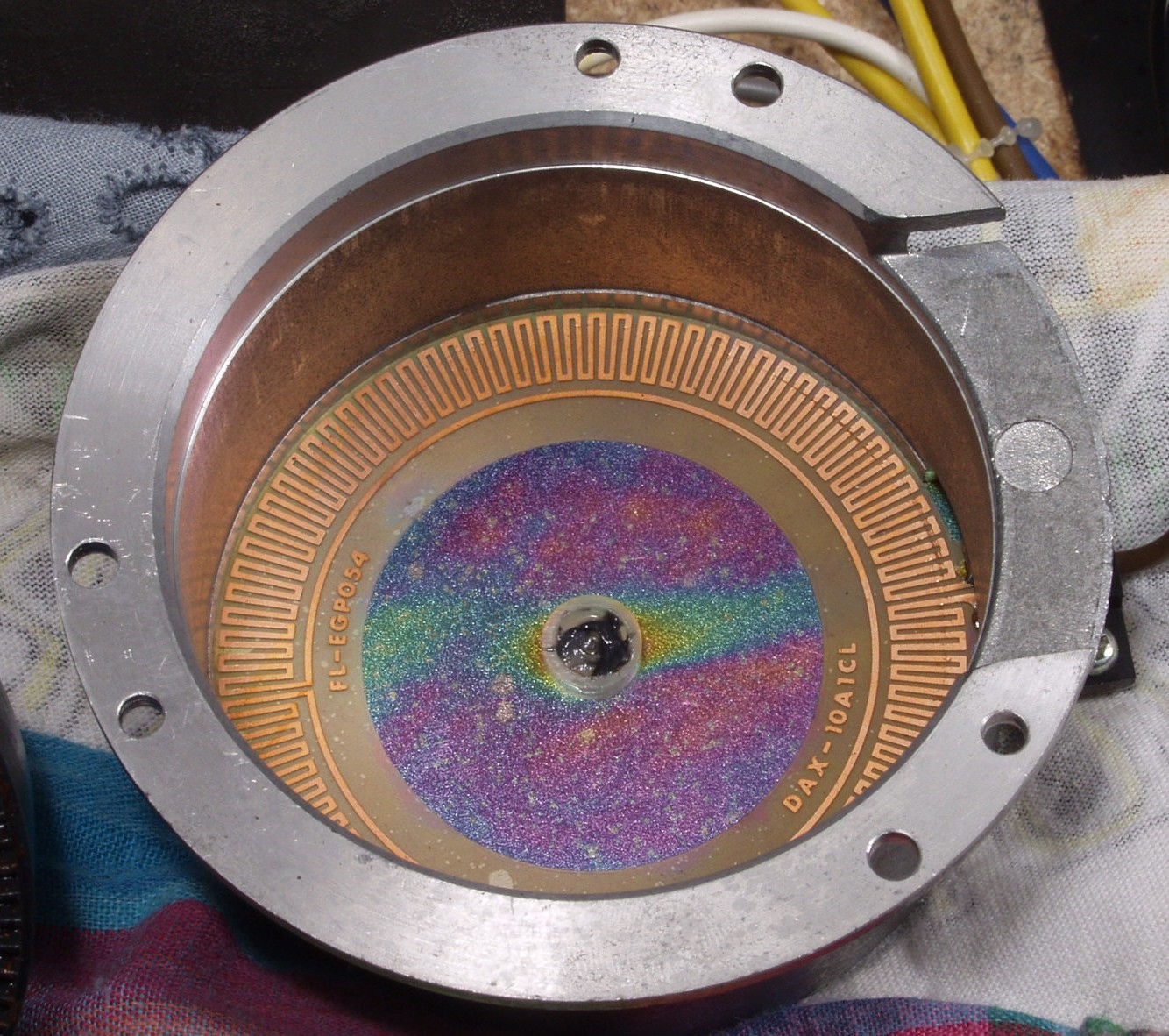

C3A. 修理中 サーボモーター取り出す
C3B. 修理中 軸の油が変質している

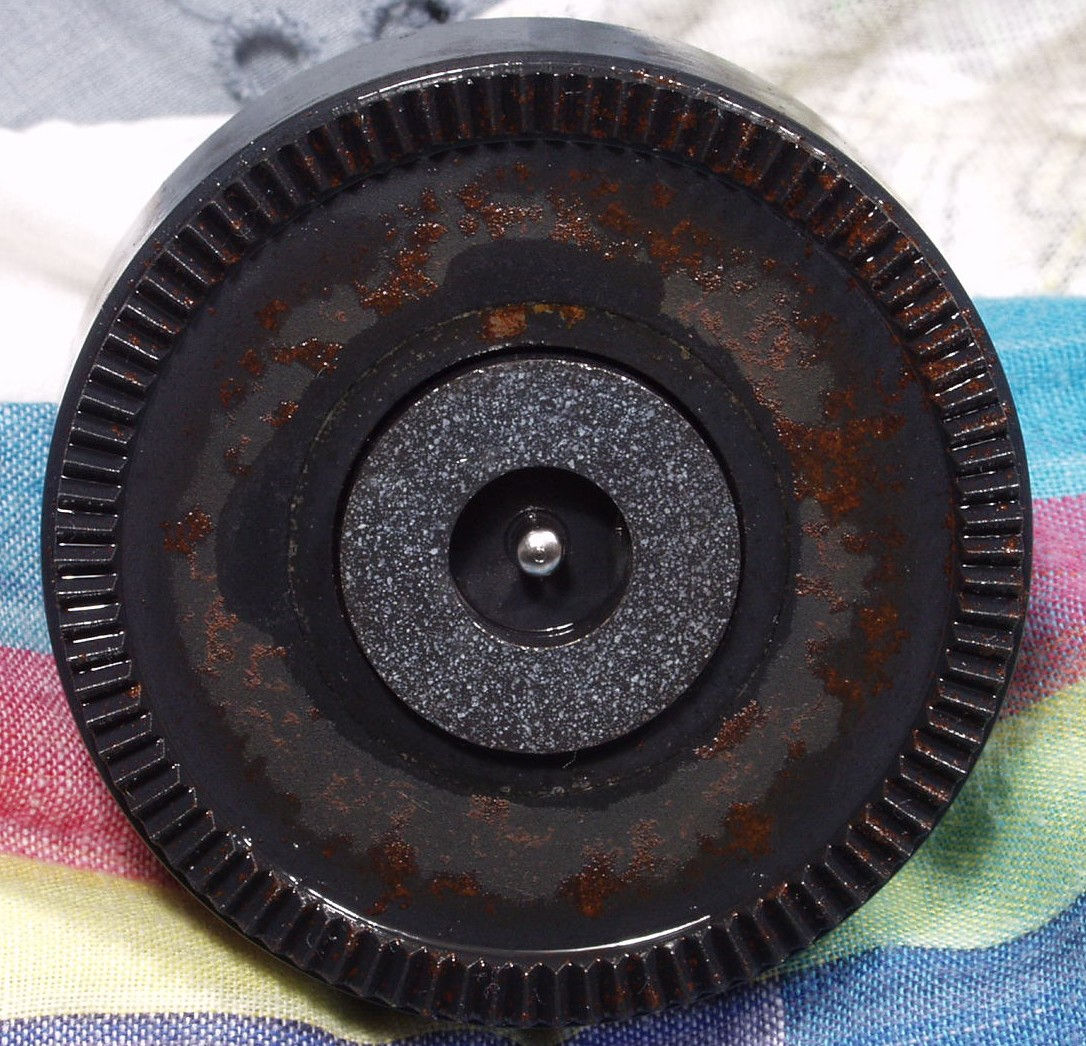

C3C. 修理中  回転子に「サビ」が出ている
C3D. 修理中  回転子 556でサビを落とし

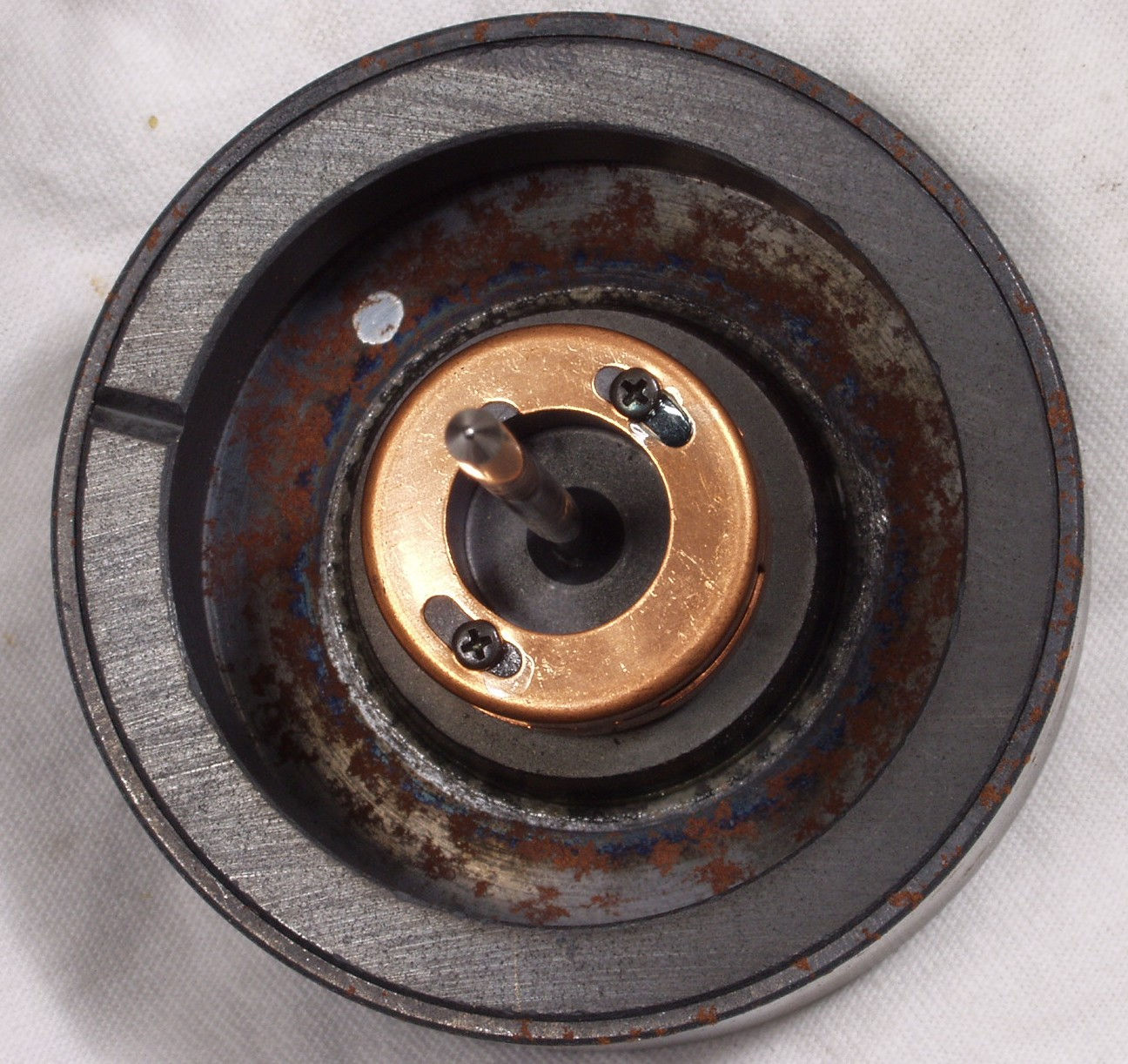

C3E. 修理中  回転子外側もサビが出ている

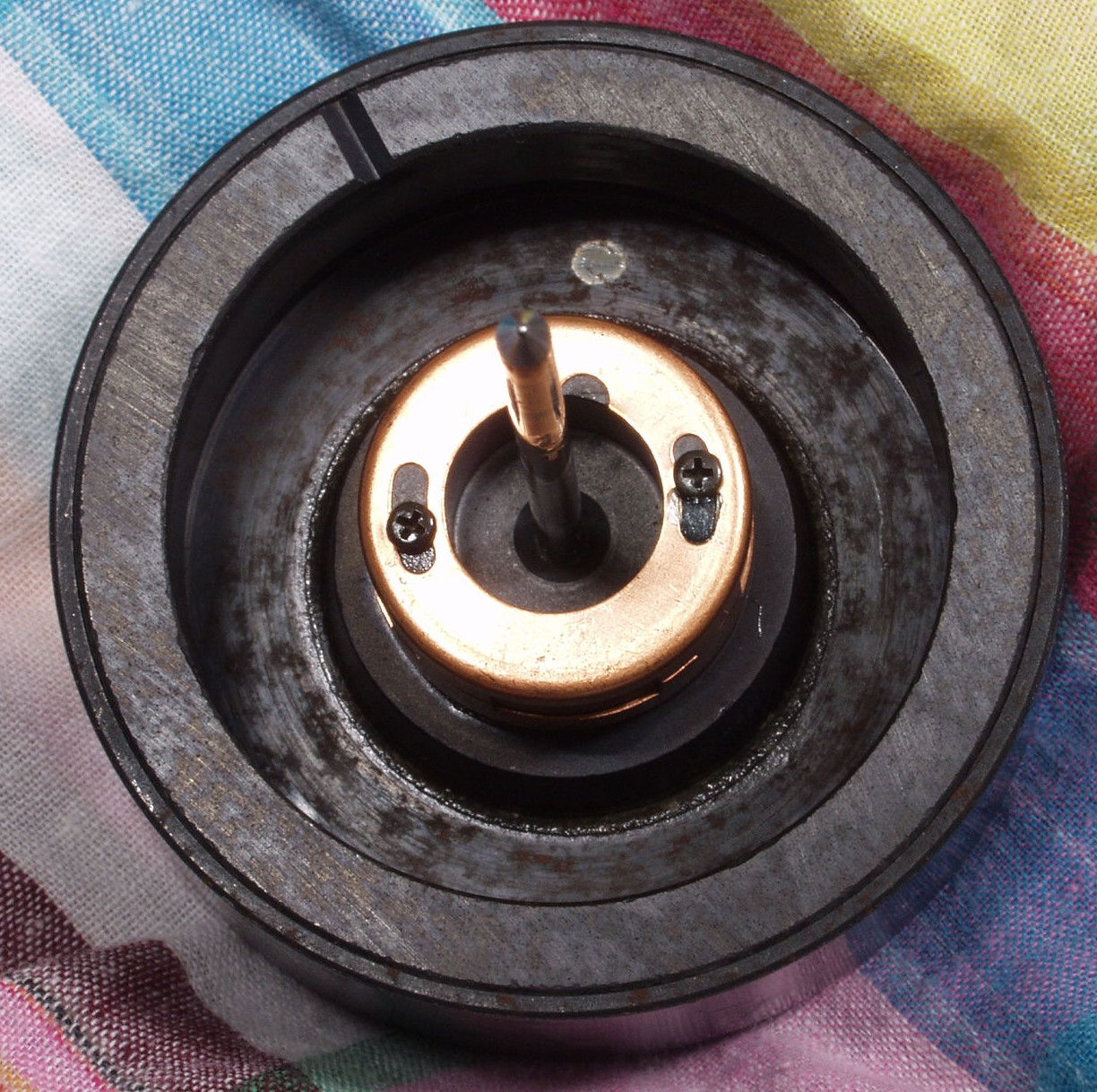

C3F. 修理中  回転子外側  556でサビを落とし
C3G. 修理中  回転子軸受けにはモリブデン入りグリスを塗布
C4A. 修理中 回転させたら、接触音がする、原因は腐食したターンテーブル裏 洗剤で「ゴシゴシ」
C4B. 修理後 ターンテーブル裏研磨後
C4C. ターンテーブルの軸受部、解体には特殊工具が必要

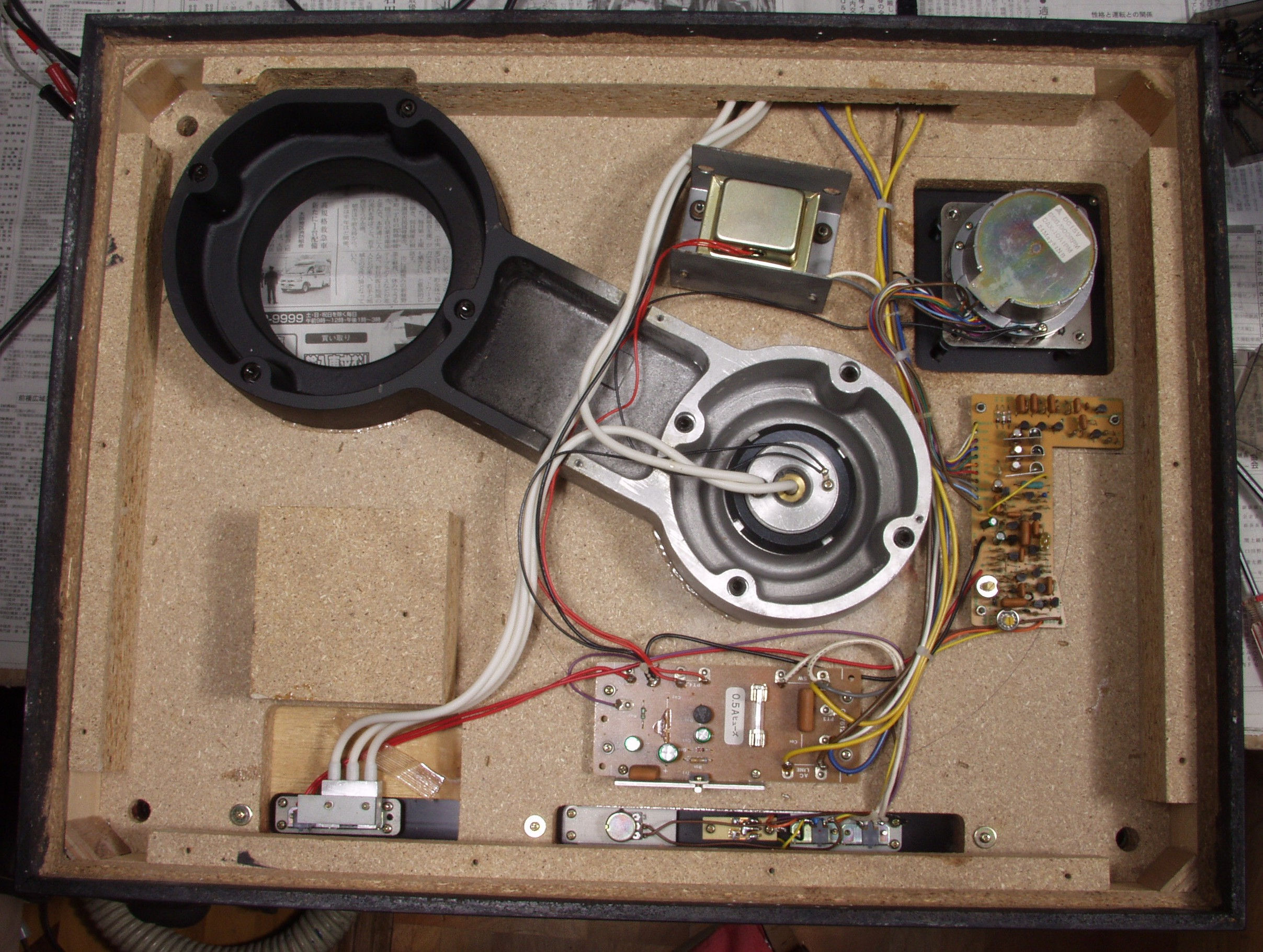

C5A. 修理前  下から
C5B. 修理後  下から

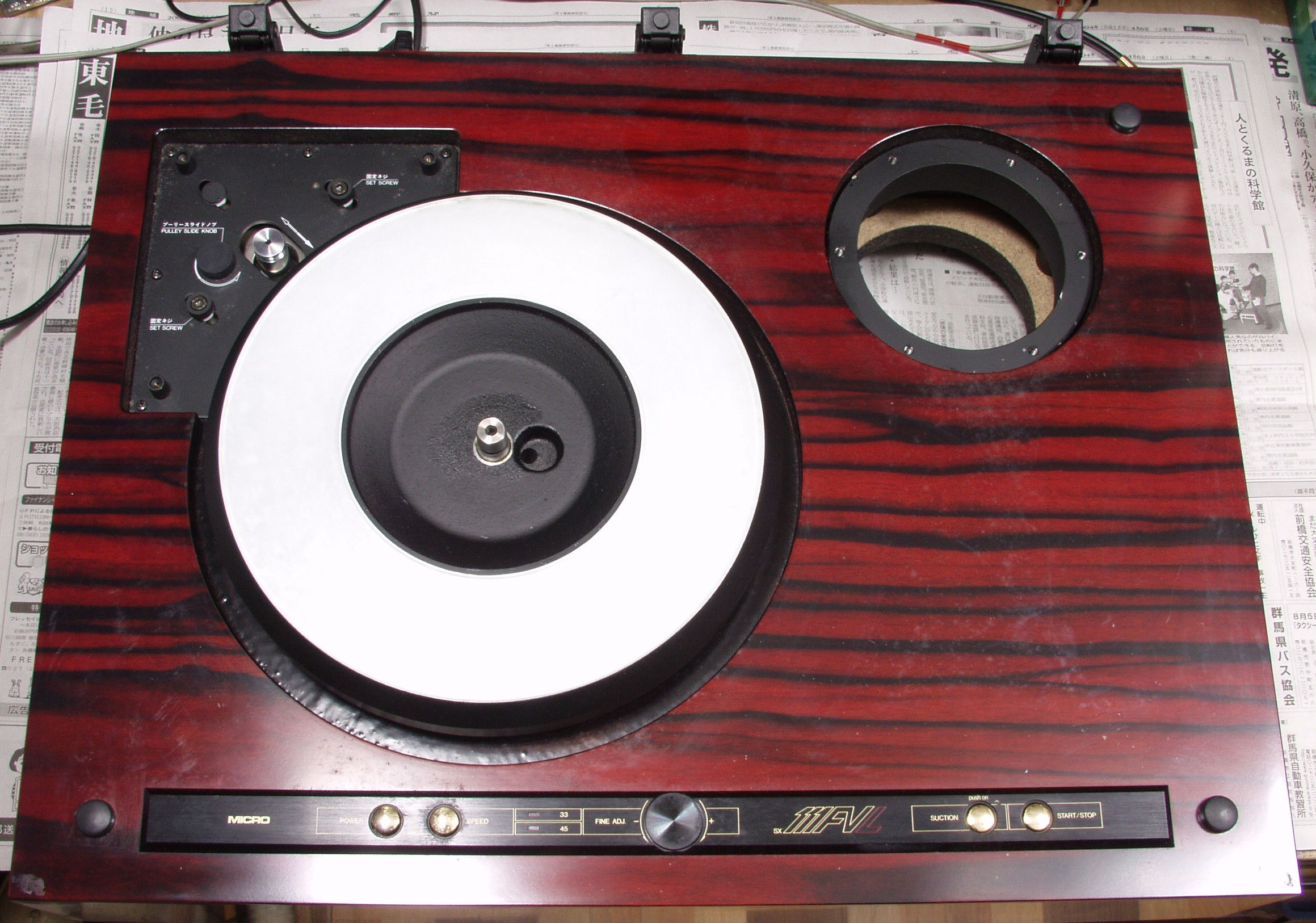

C5C. 修理後  上から
E.  調整・測定
E1. 33回転のストロボ
E2. 45回転のストロボ

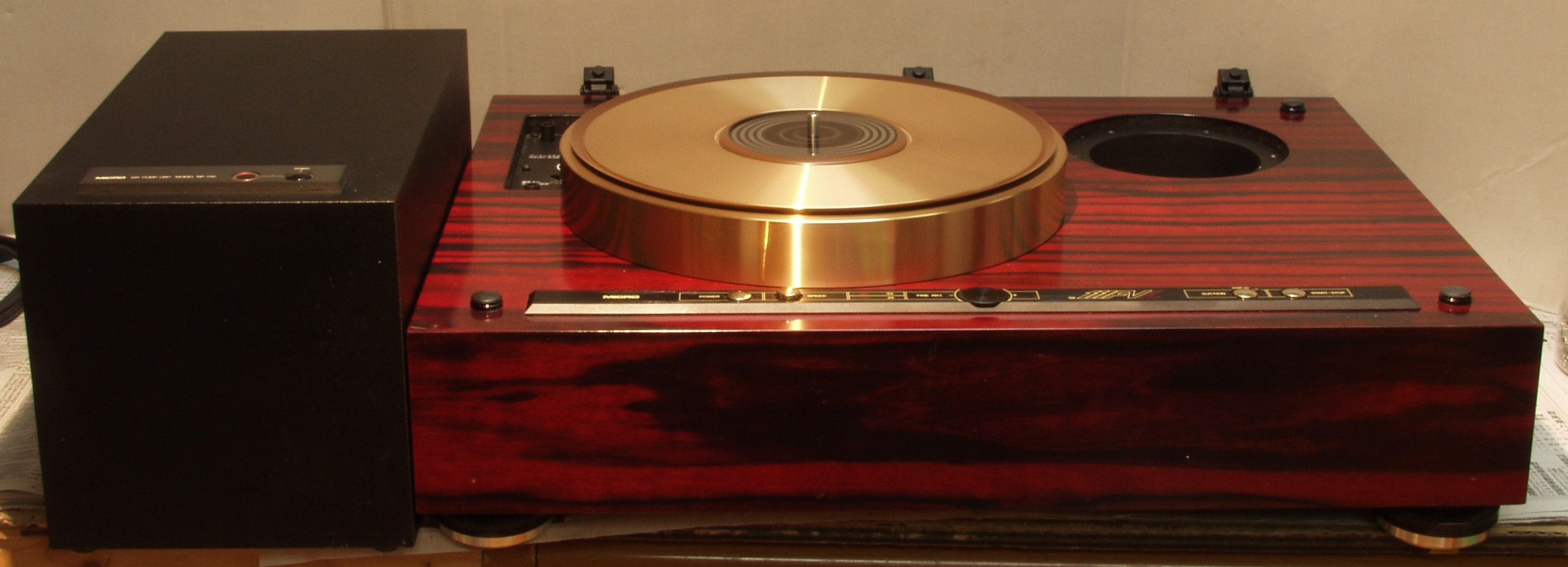

E3.  完成
S. MICRO SEIKI SX−111FVL の仕様(マニアル・カタログより)
型名 SX-111FVL. F=Float、V=Vacuum
ターンテーブル 砲金製
ターンテーブル重量 10kg
イナーシャ 1,500kg・cm2
速度微調整 ±6%
外形寸法 532mmW×232mmH×440mmD
重量 27kg
付属エアポンプユニット外形寸法 200mmW×217mmH×360mmD
付属エアポンプユニット重量 6.3kg
定価 \380,000(1983年発売 )
