ＭＩＣＲＯ　ＲＹ−５５００修理記録

平成１９年６月２５日到着　　６月３０日完成

Ａ．　修理前の状況 　　　　症状　(1)回転が不安定です 　　　　　　　　(2)パイロットランプが点灯しません Ｂ．　原因 　　　経年劣化 　　　制作時の不備！！ Ｃ．　修理状況 　 Ｄ．　使用部品 　　　電解コンデンサー　　　　　　　　　　　　　　２２個 　　　半固定VR　　　　　　　　　　　　　　　　　　　　３個 　　　フイルムコンデンサー　　　　　　　　　　　　　５個 Ｅ．　調整 Ｆ．　修理費　　３０，０００円　　　＜＜お馴染み特別価格＞＞

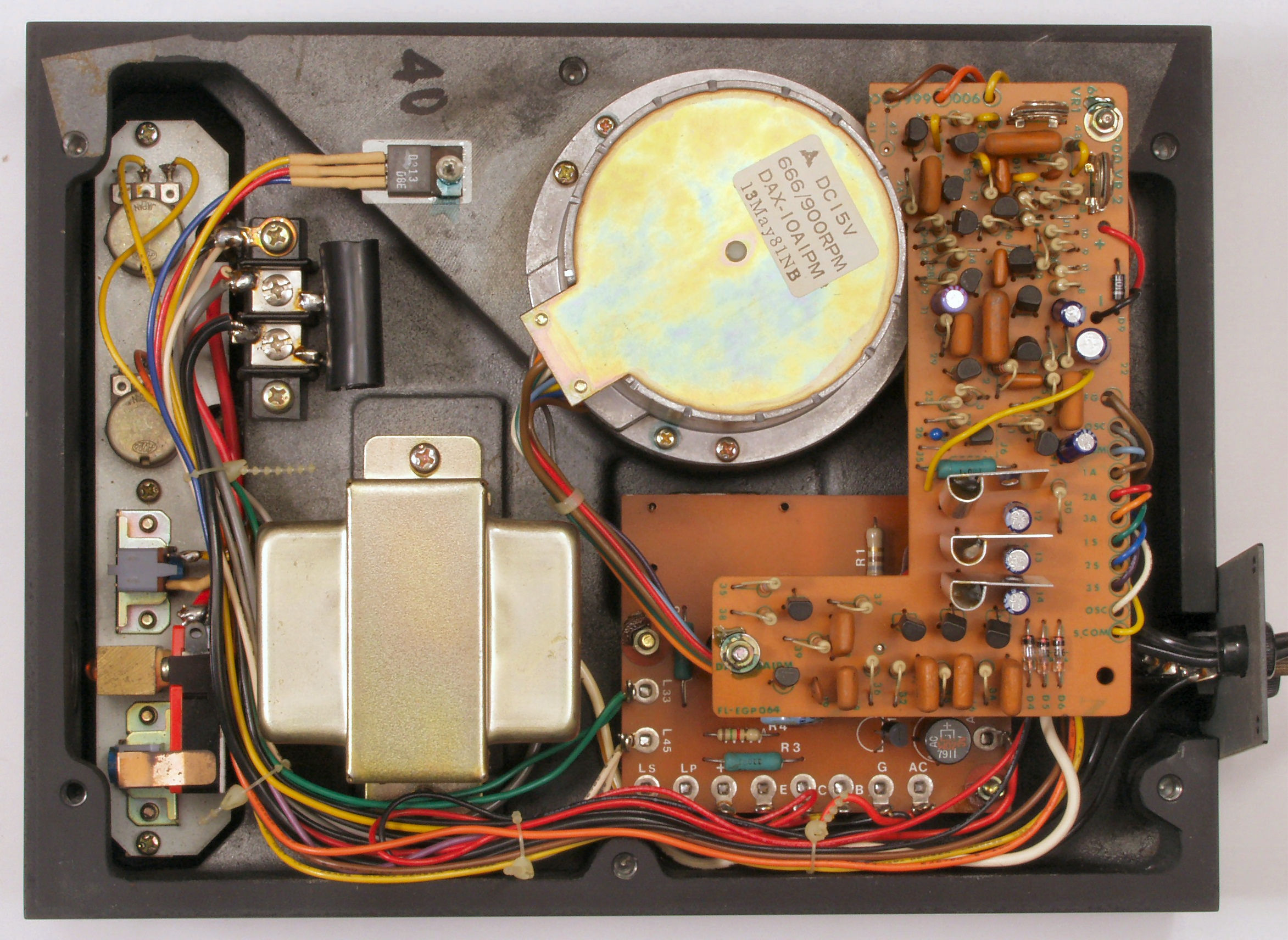

Ａ．　修理前の点検状況 Ａ−１．　点検中　下から見る

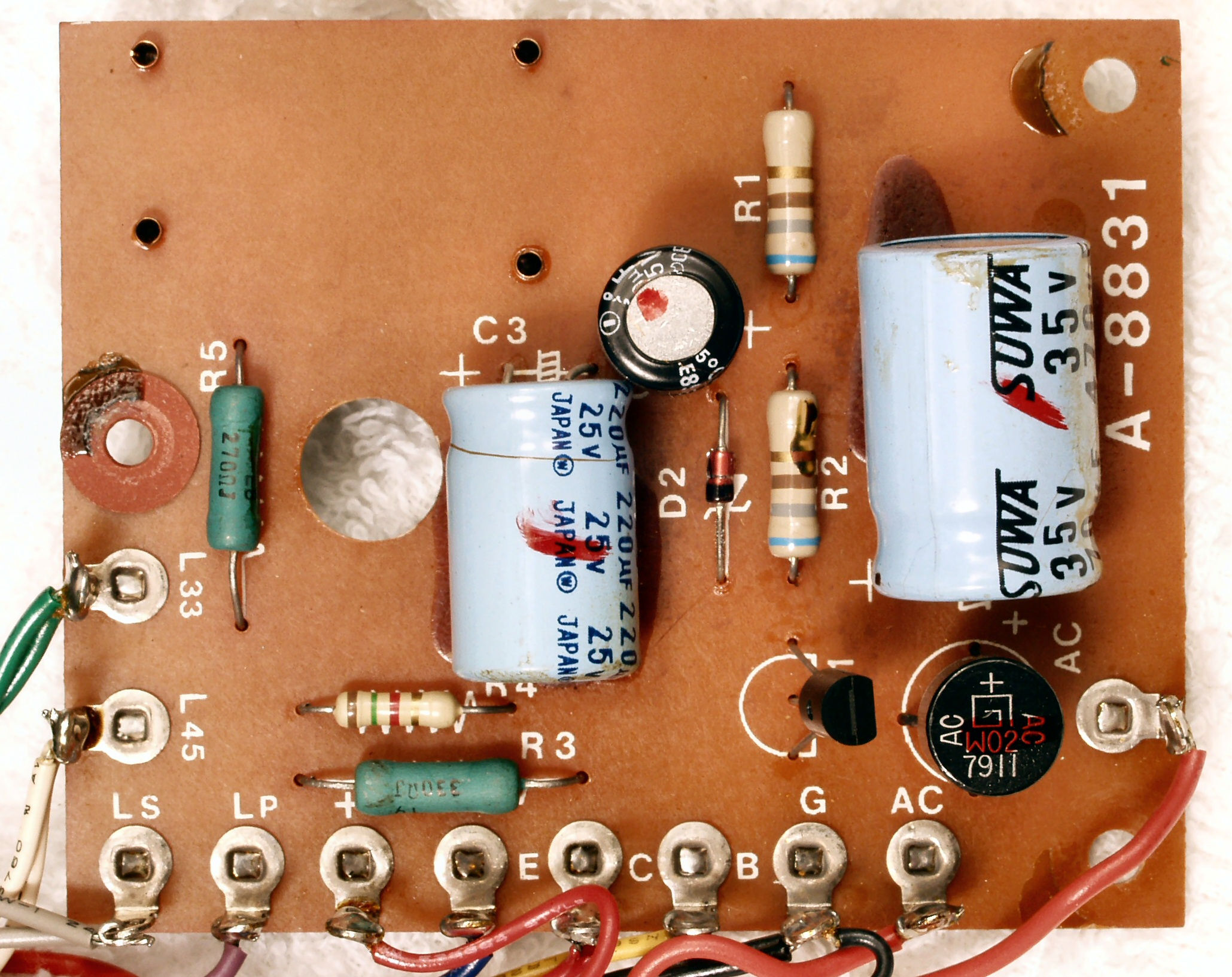

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　電源・ＬＥＤ表示基板

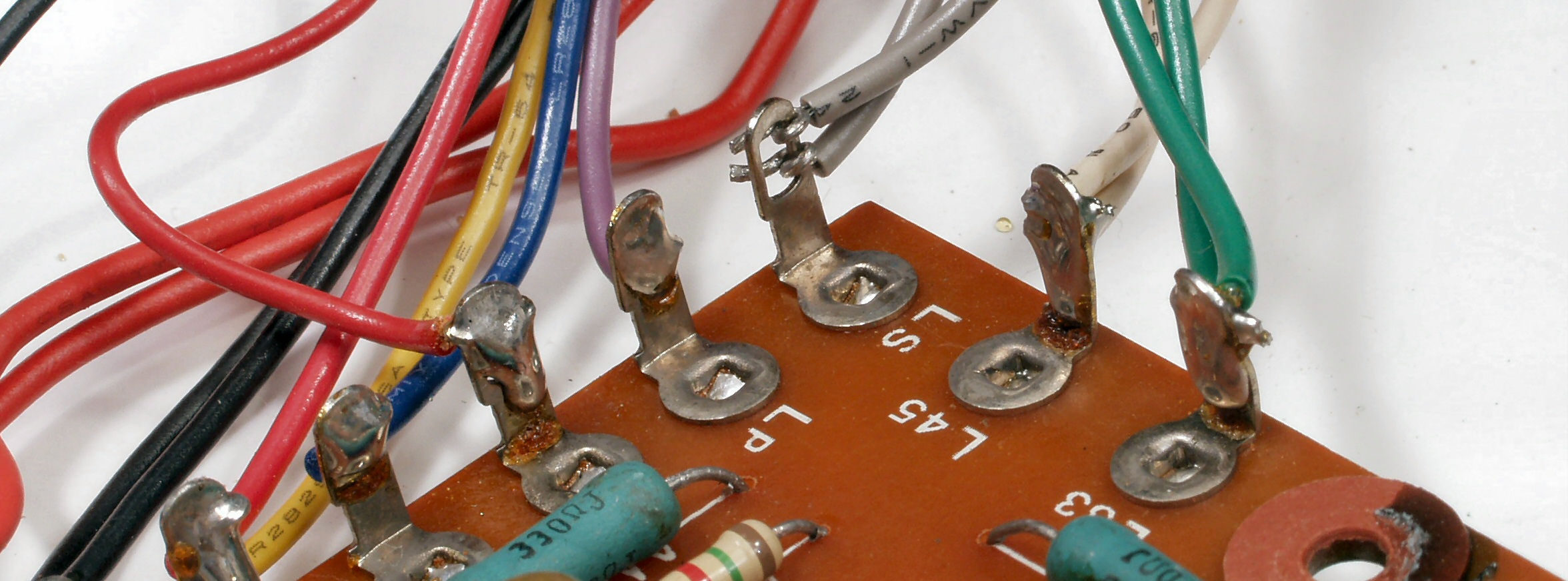

Ｃ−１Ａ−１．　修理前　電源・ＬＥＤ表示基板、製造時に半田忘れ！！

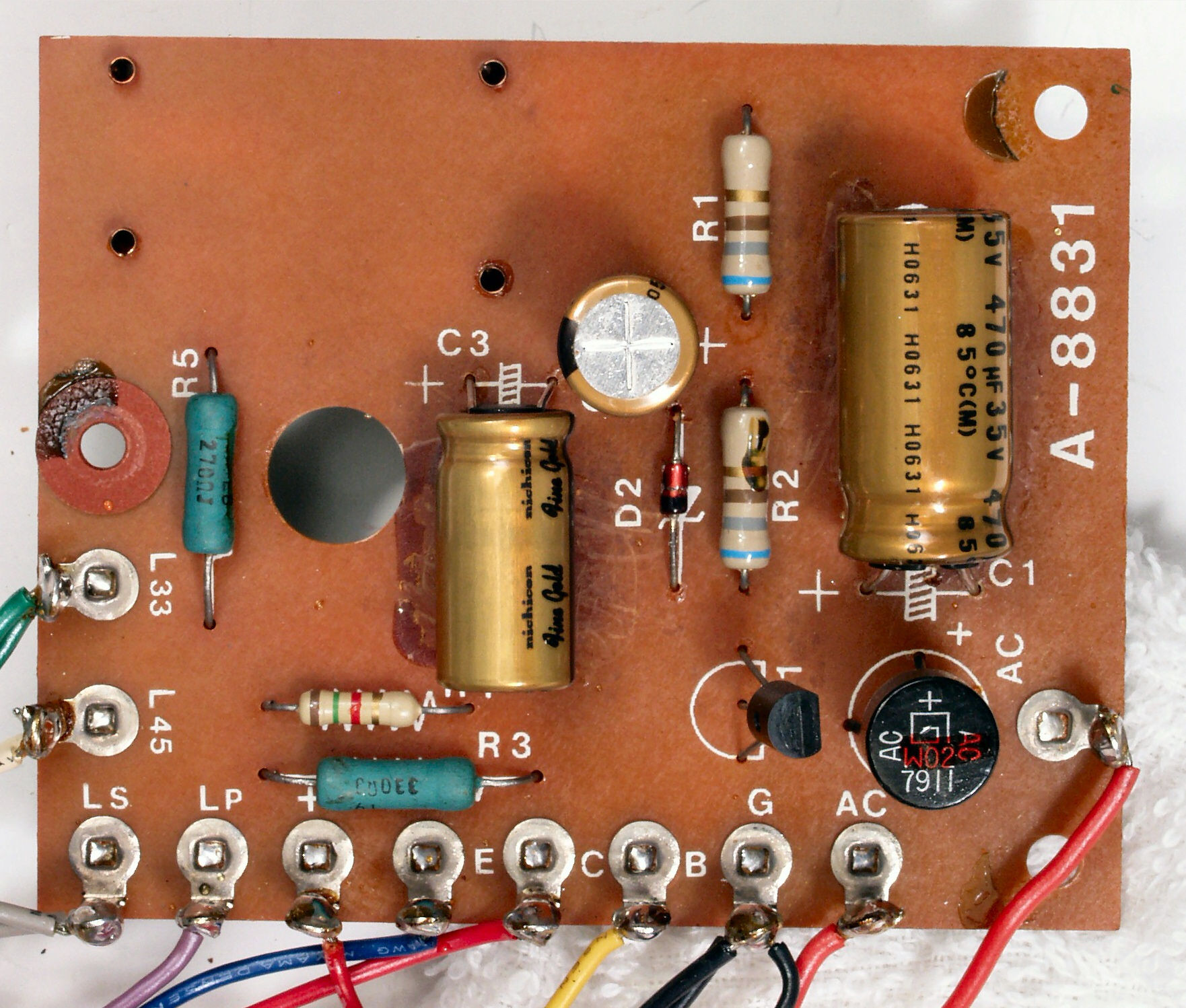

Ｃ−１Ｂ　．修理後　電源・ＬＥＤ表示基板　電解コンデンサー３個交換

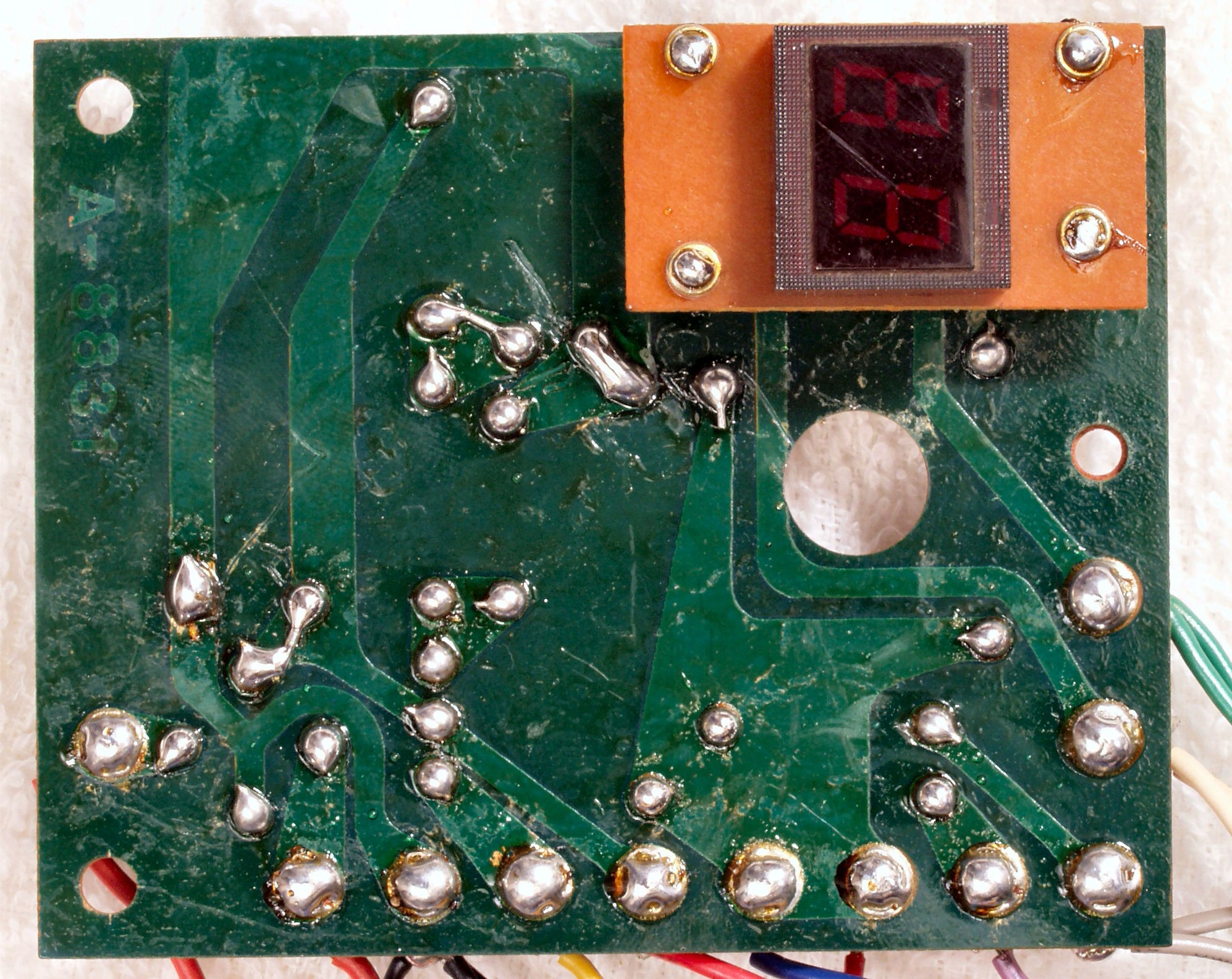

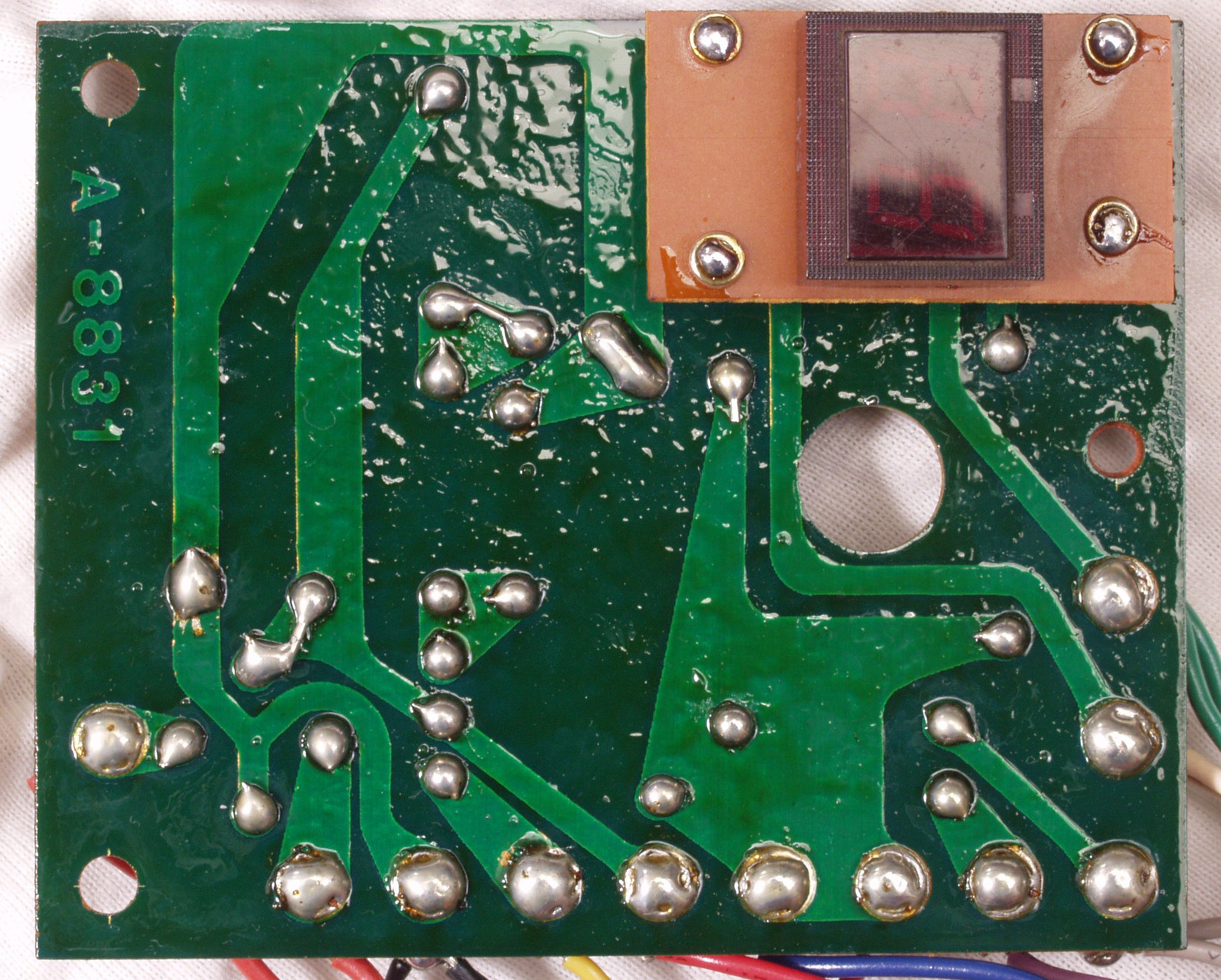

Ｃ−１Ｃ．　修理前　電源・ＬＥＤ表示基板裏

Ｃ−１Ｄ．　修理（半田補正）後　電源・ＬＥＤ表示基板裏

Ｃ−１Ｅ．　完成電源・ＬＥＤ表示基板裏　フラックスを取り、清掃後

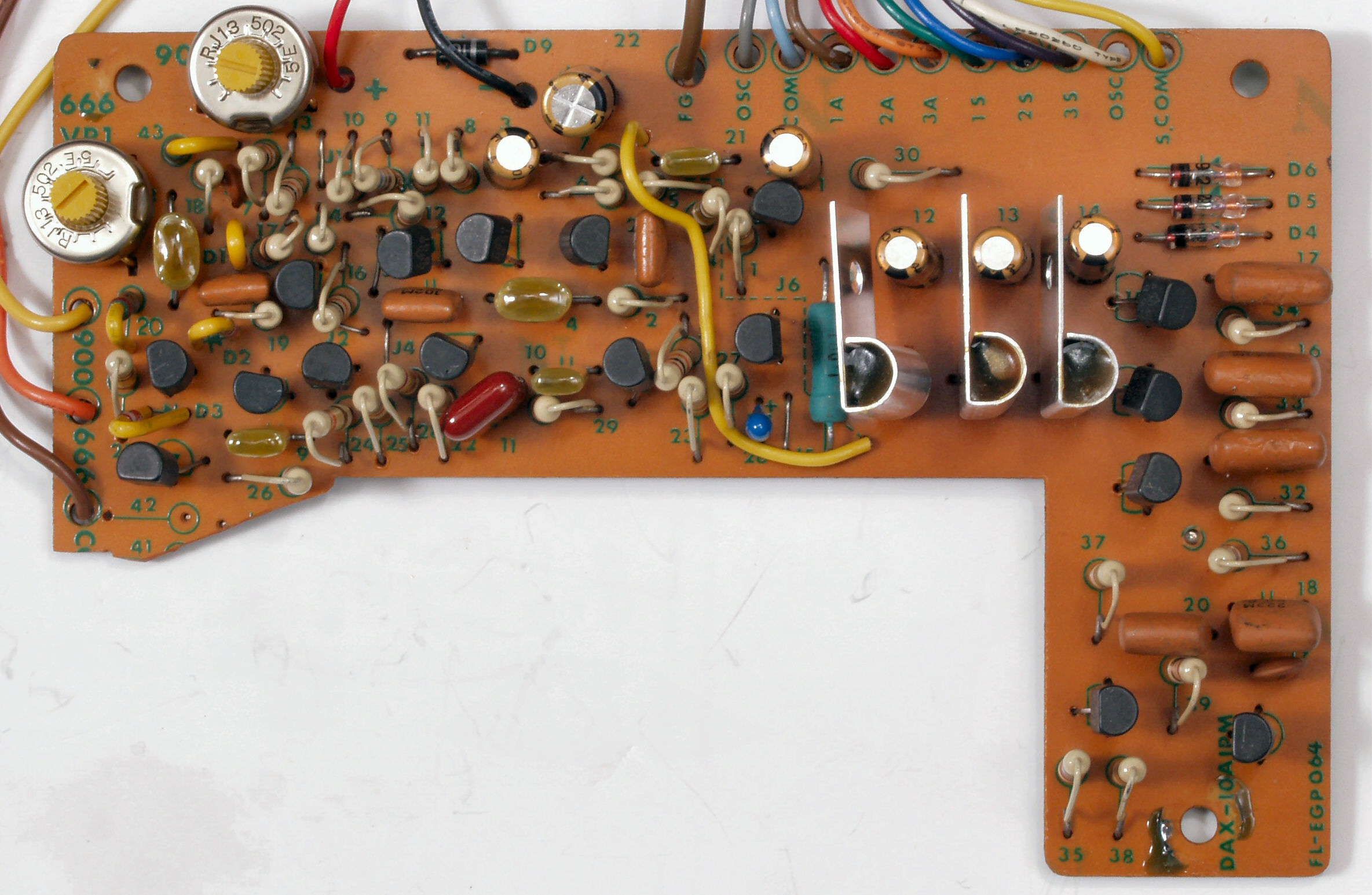

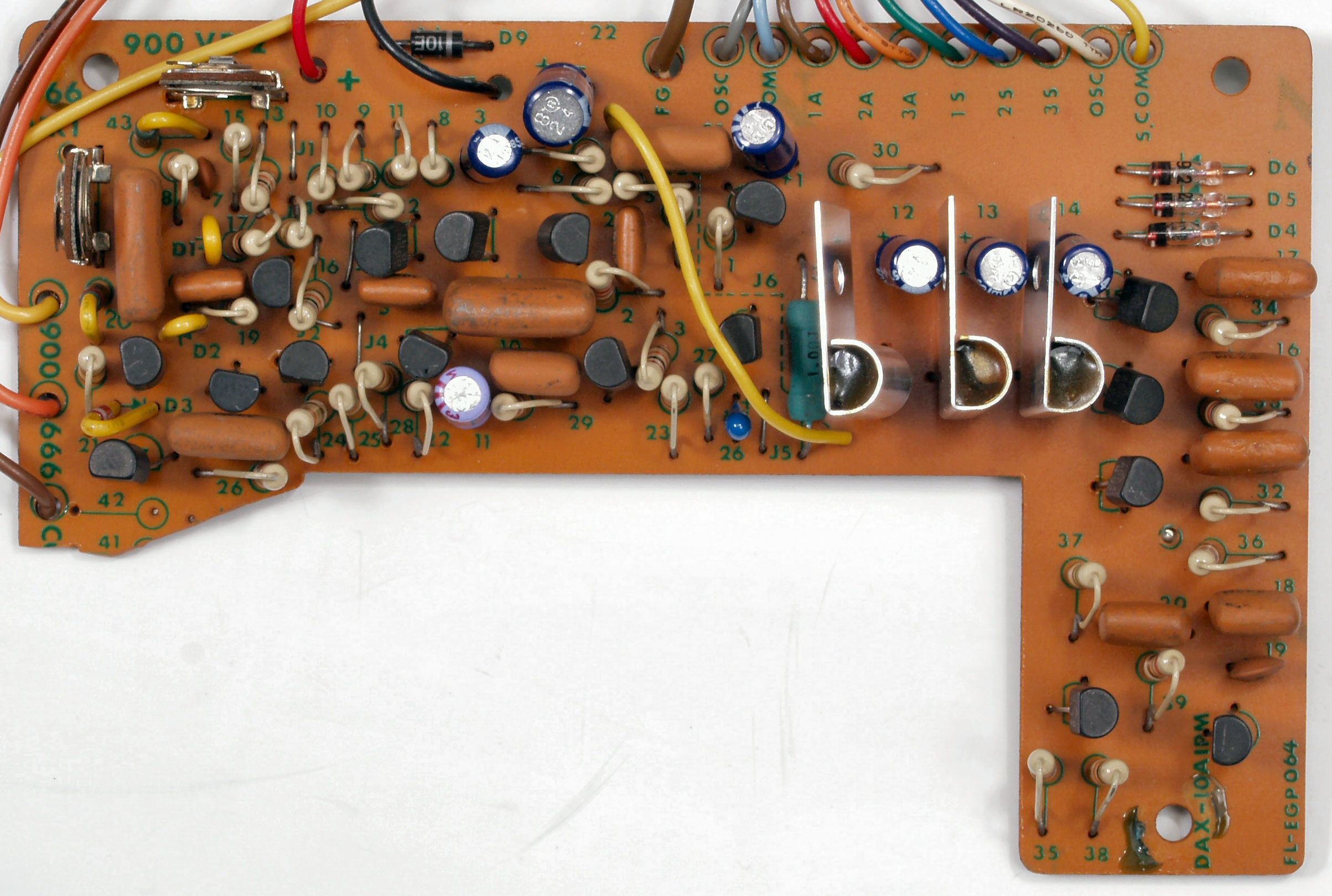

Ｃ−２Ａ．　修理前　メイン基板

Ｃ−２Ｂ．　修理後　メイン基板　半固定ＶＲ２個、電解コンデンサー６個、フイルムコンデンサー６個交換

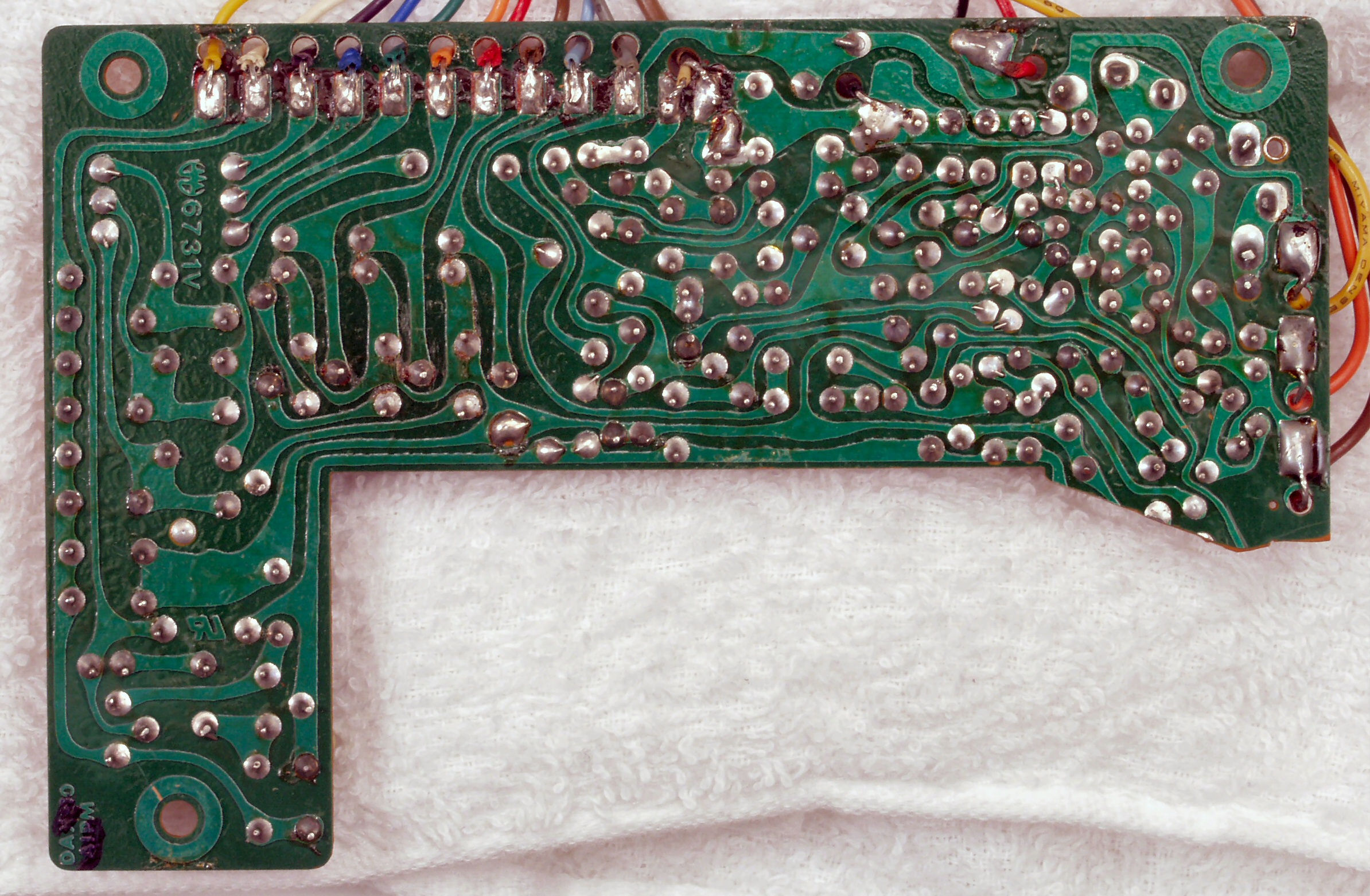

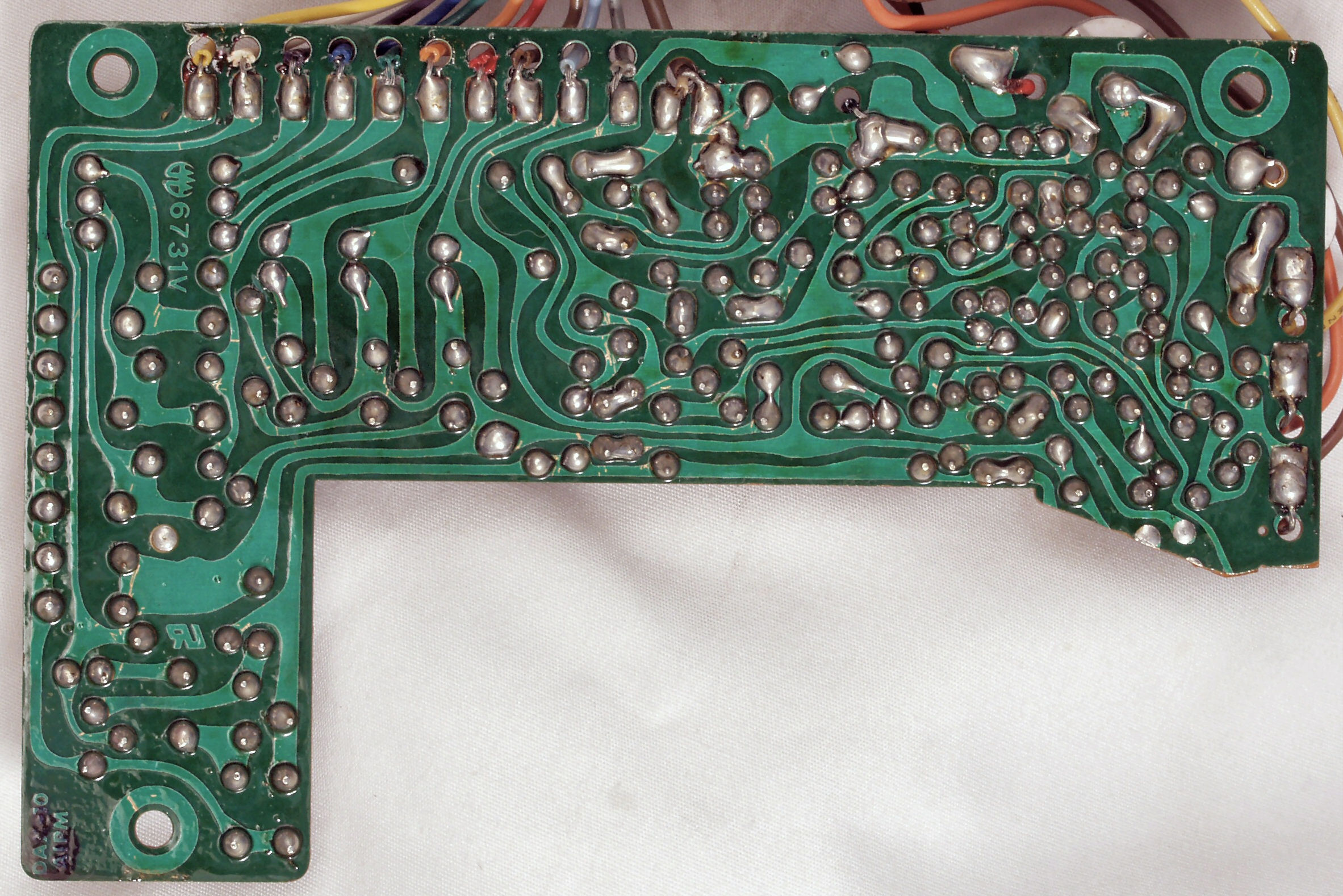

Ｃ−２Ｃ．　修理前　メイン基板裏

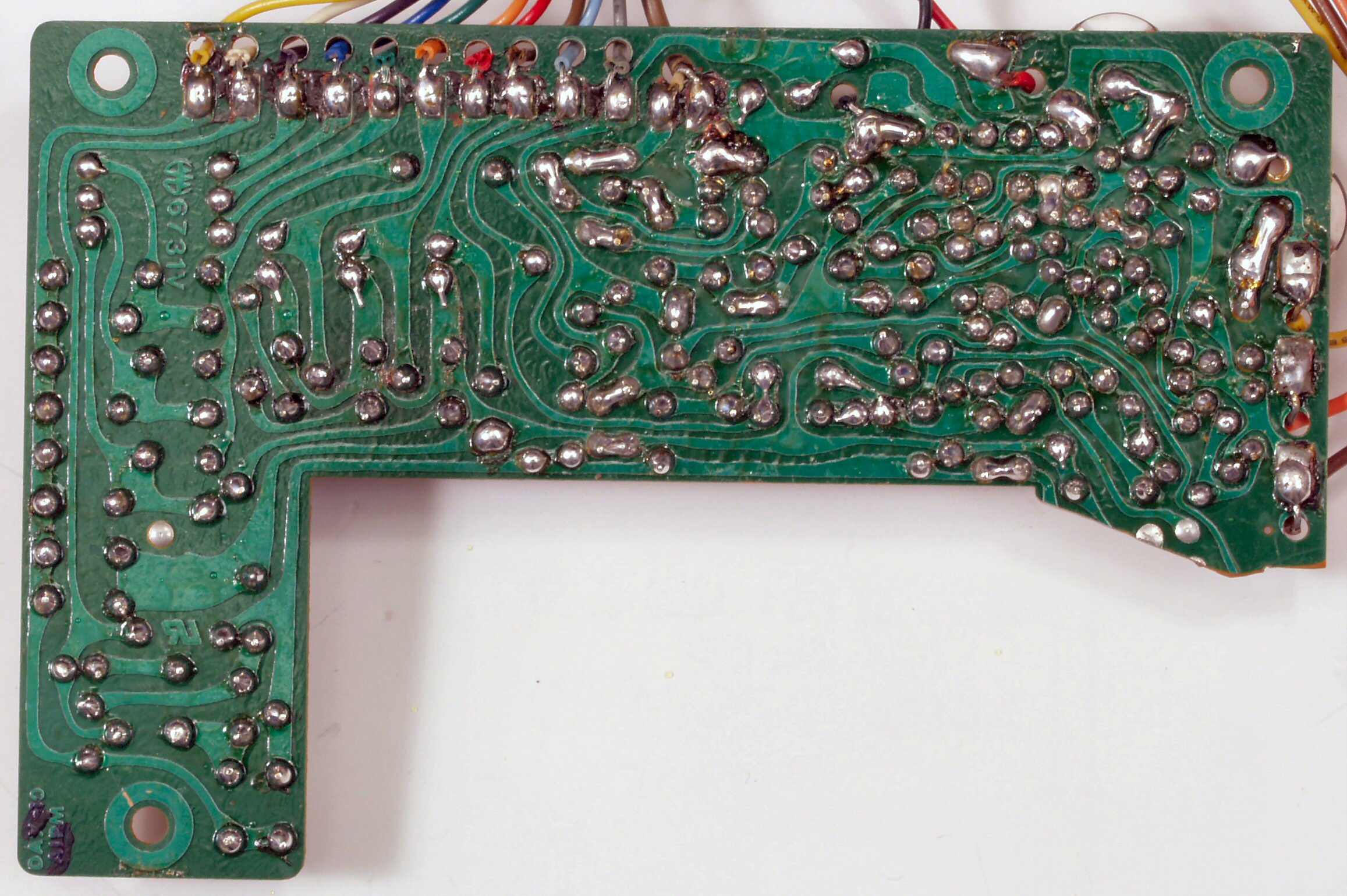

Ｃ−２Ｄ．　修理（半田補正）後　メイン基板裏

Ｃ−２Ｅ．　完成メイン基板裏　フラックスを取り、清掃後

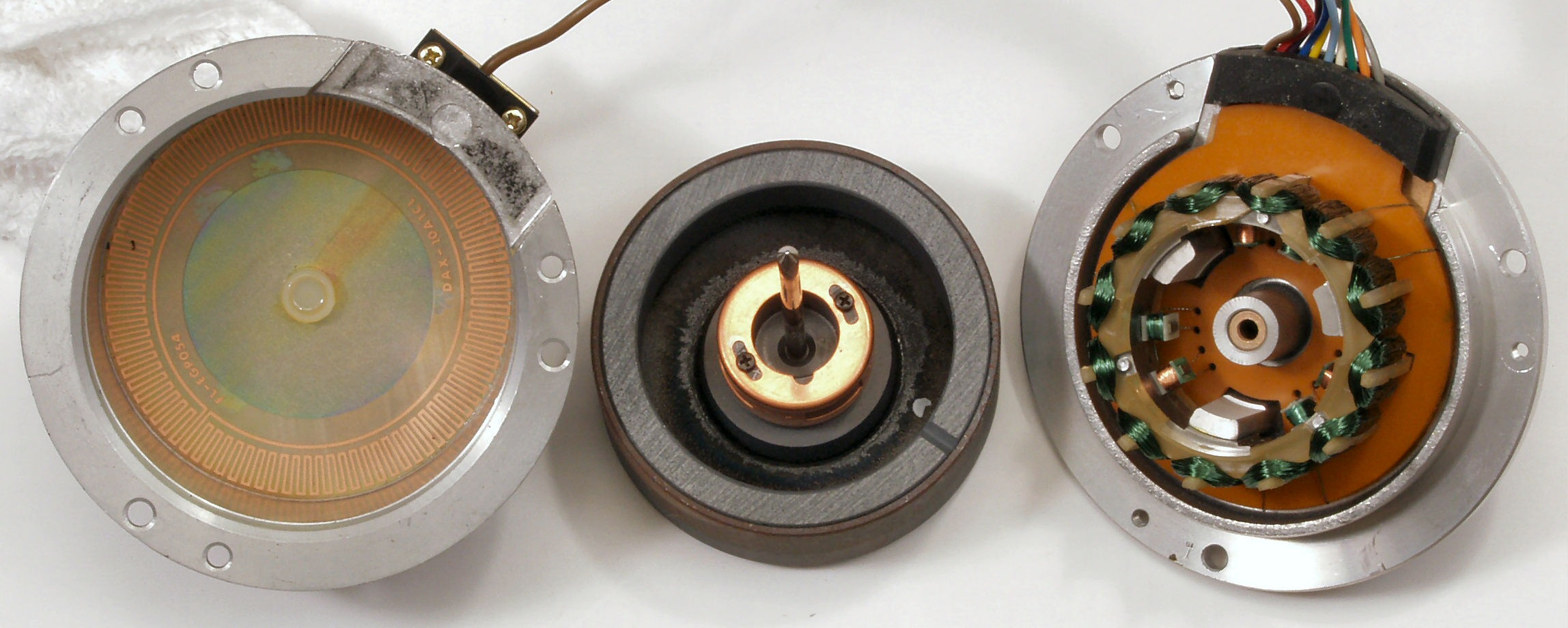

Ｃ−４Ａ．　修理中　モター分解点検・清掃・注油

Ｃ−４Ｂ．　修理中　モーター回転子（アマチュア）、　錆び（サビ）が出ているので、ＣＲＣで落とす

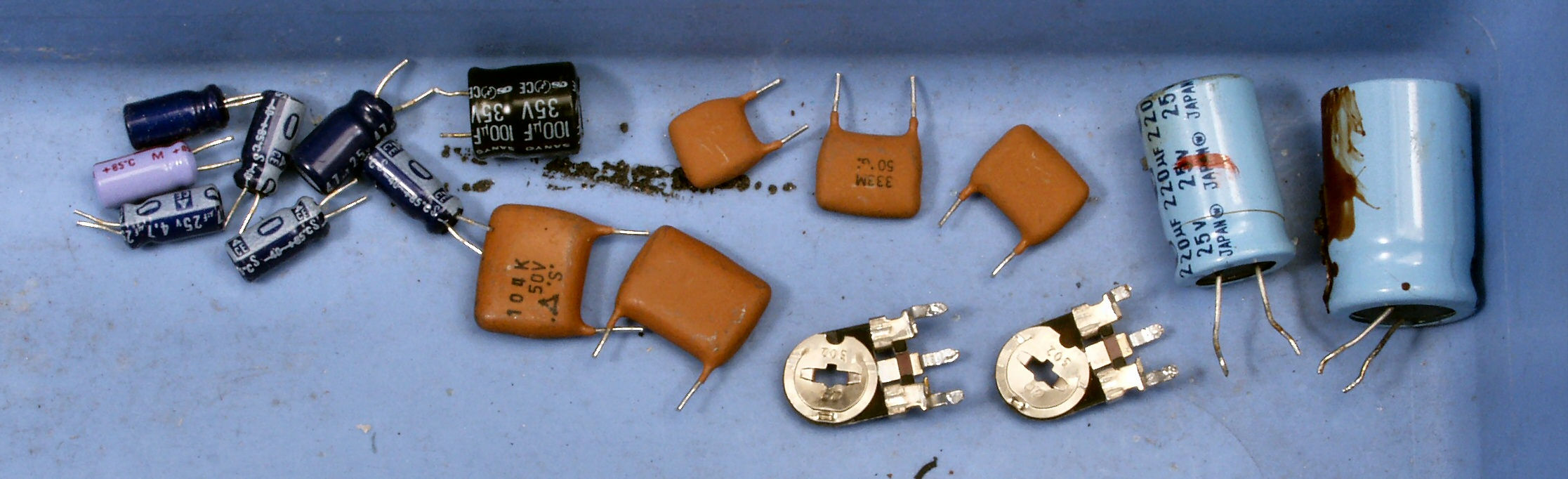

Ｃ−５．　交換部品

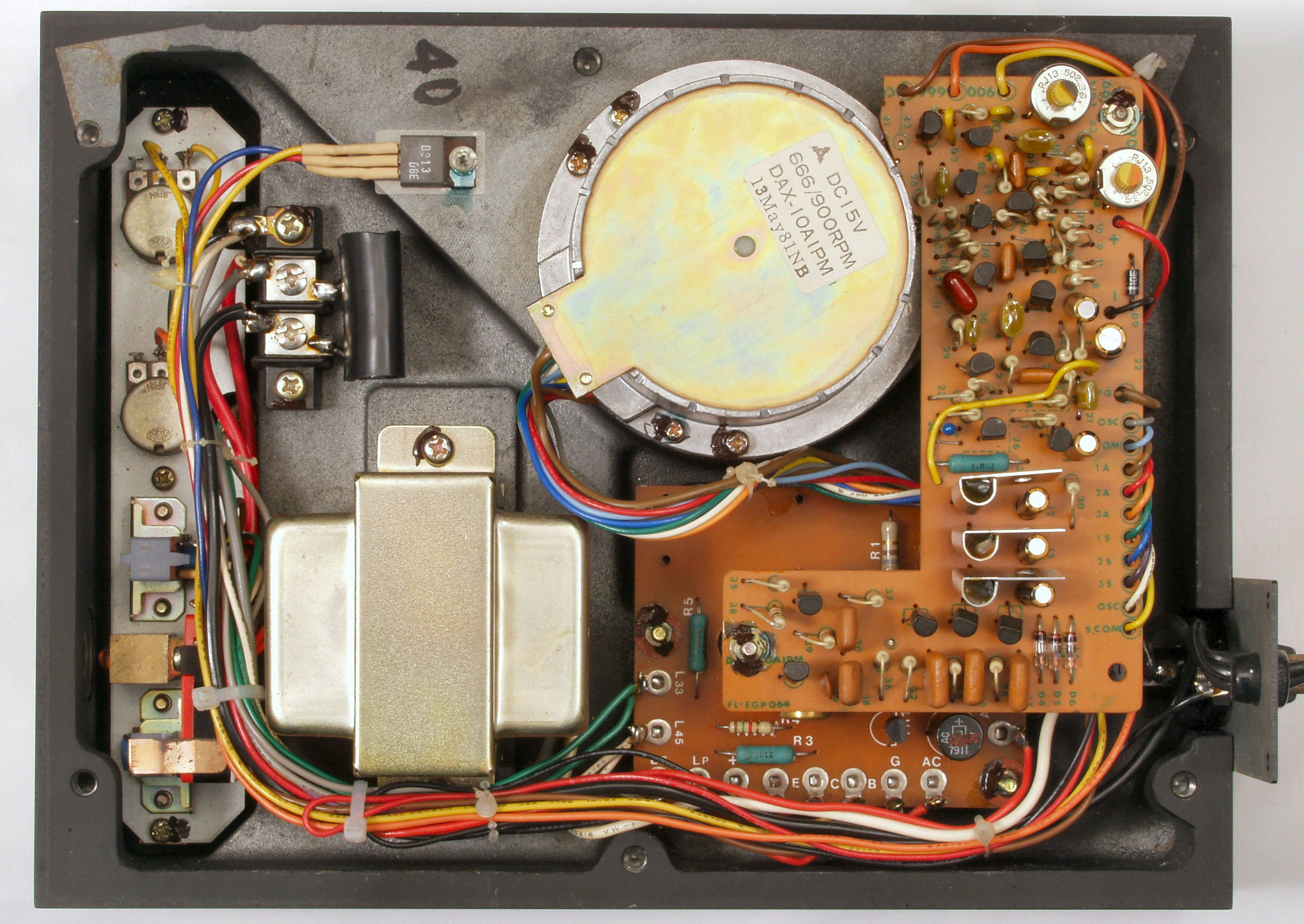

Ｃ−６Ａ．　修理前　上から見る

Ｃ−６B．　修理後　上から見る

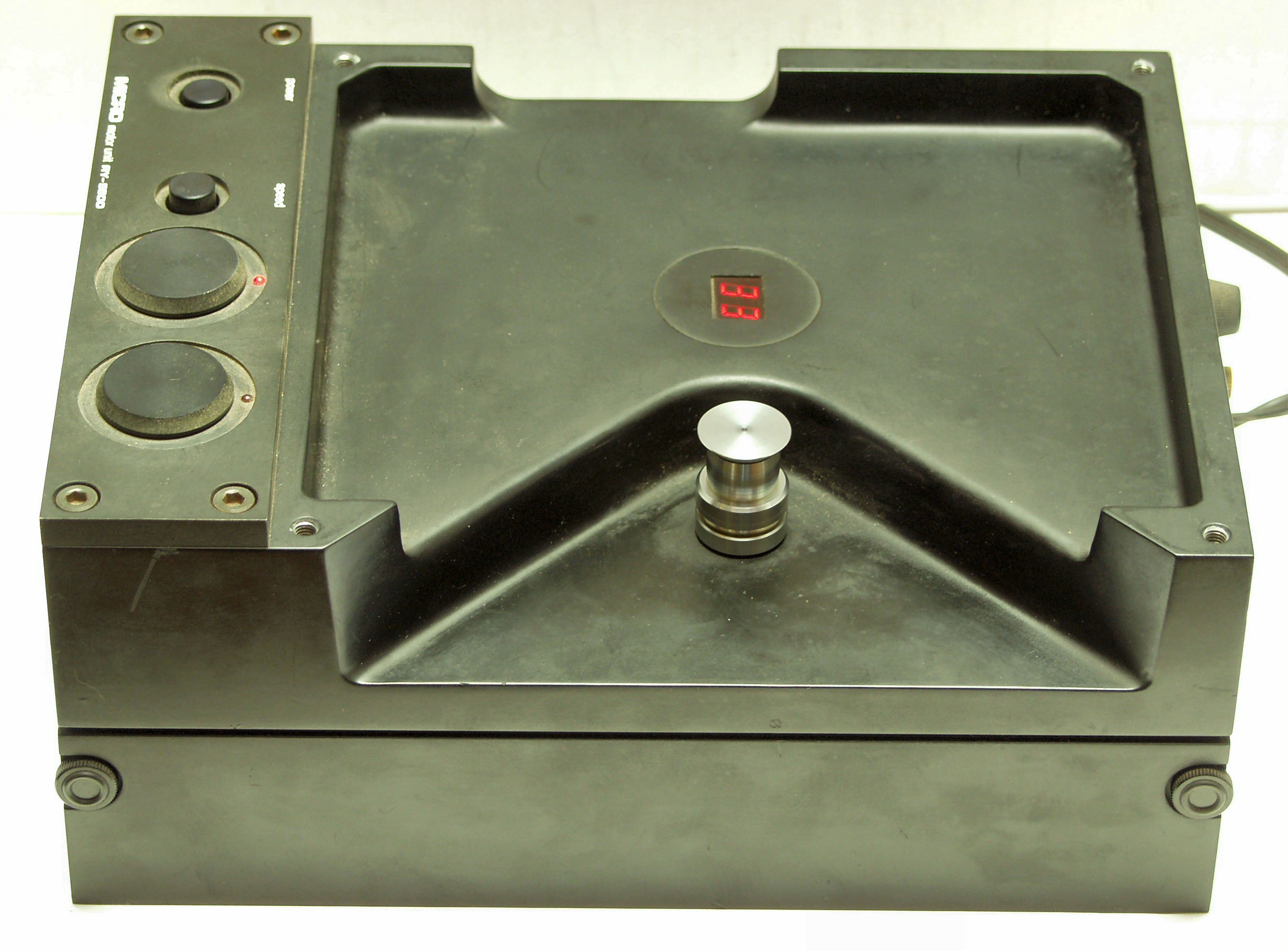

Ｃ−７Ａ．　　完成　３３回転

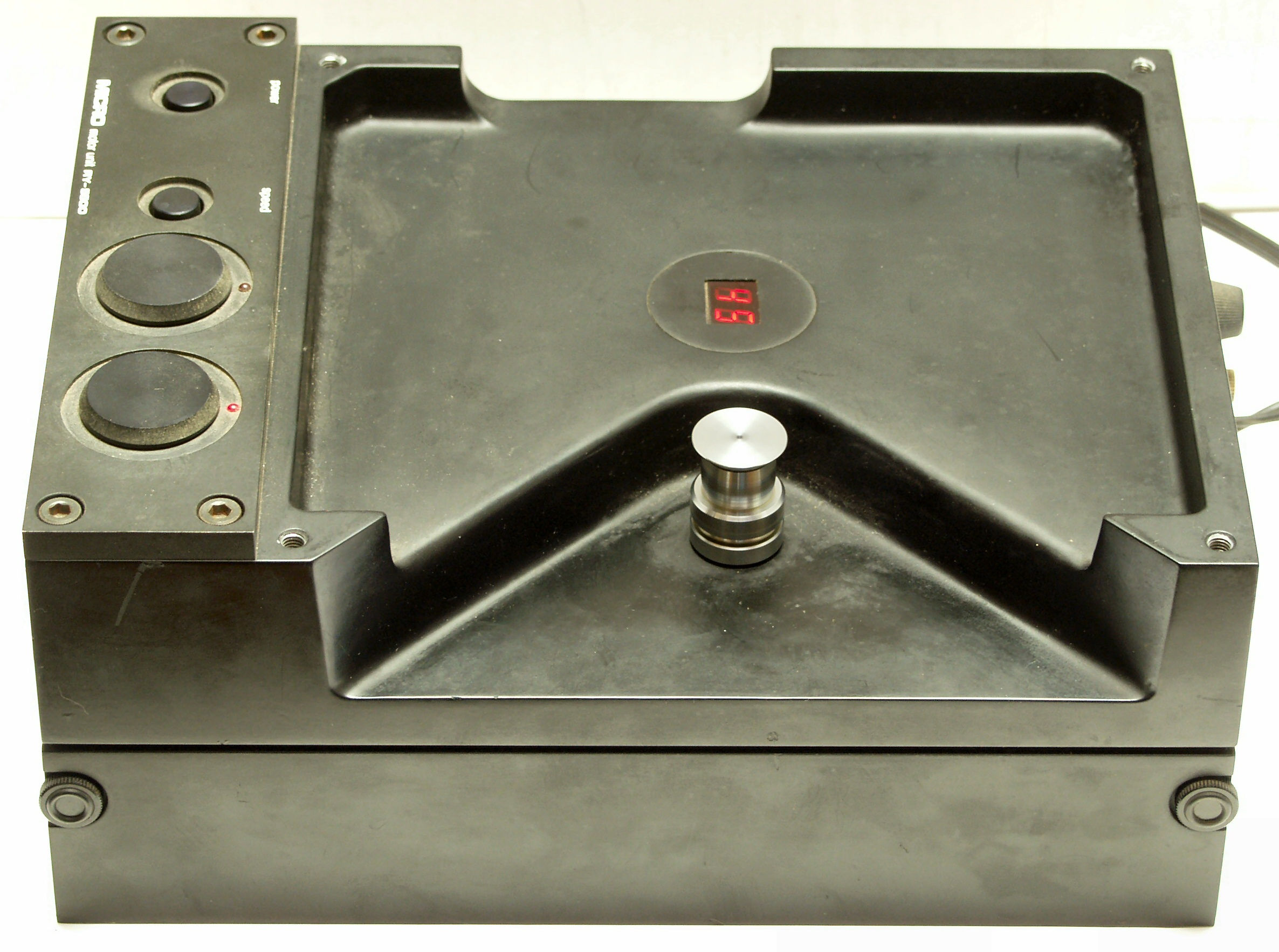

Ｃ−７Ｂ．　　完成　４５回転　エージング中
