MICROSEIKI RY−5500U 4台目修理記録
平成20年4月15日到着  6月25日完成
A. 修理前の状況
  • 33回転は正常、45回転が回転せず。

B. 原因
  • 各部経年劣化

C. 修理状況

D. 使用部品
  • 電解コンデンサー              22個。
    整流器
    抵抗
    リレー
    半固定VR                    3個。
    フイルムコンデンサー             5個。
    テフロン・ワッシャー・スペンサー

F. 修理費  59,000円

A. 修理前の点検状況

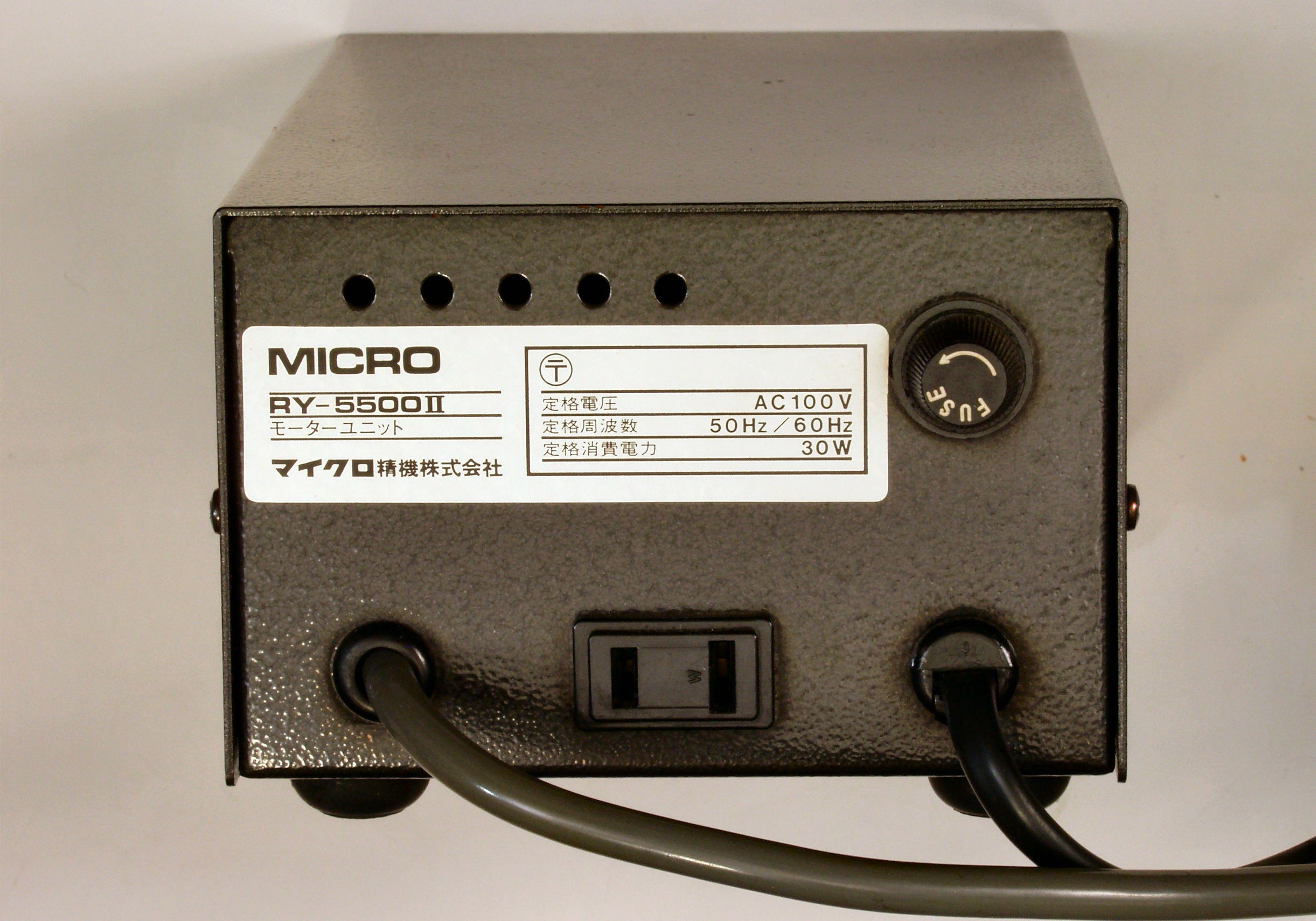

A1. 点検中 電源部を下から見る、非常に綺麗!
A2. 点検中 電源部の端子部見る
A3. 点検中 電源部を上ケースを外し、上から見る
A4. 点検中 コネクター点検

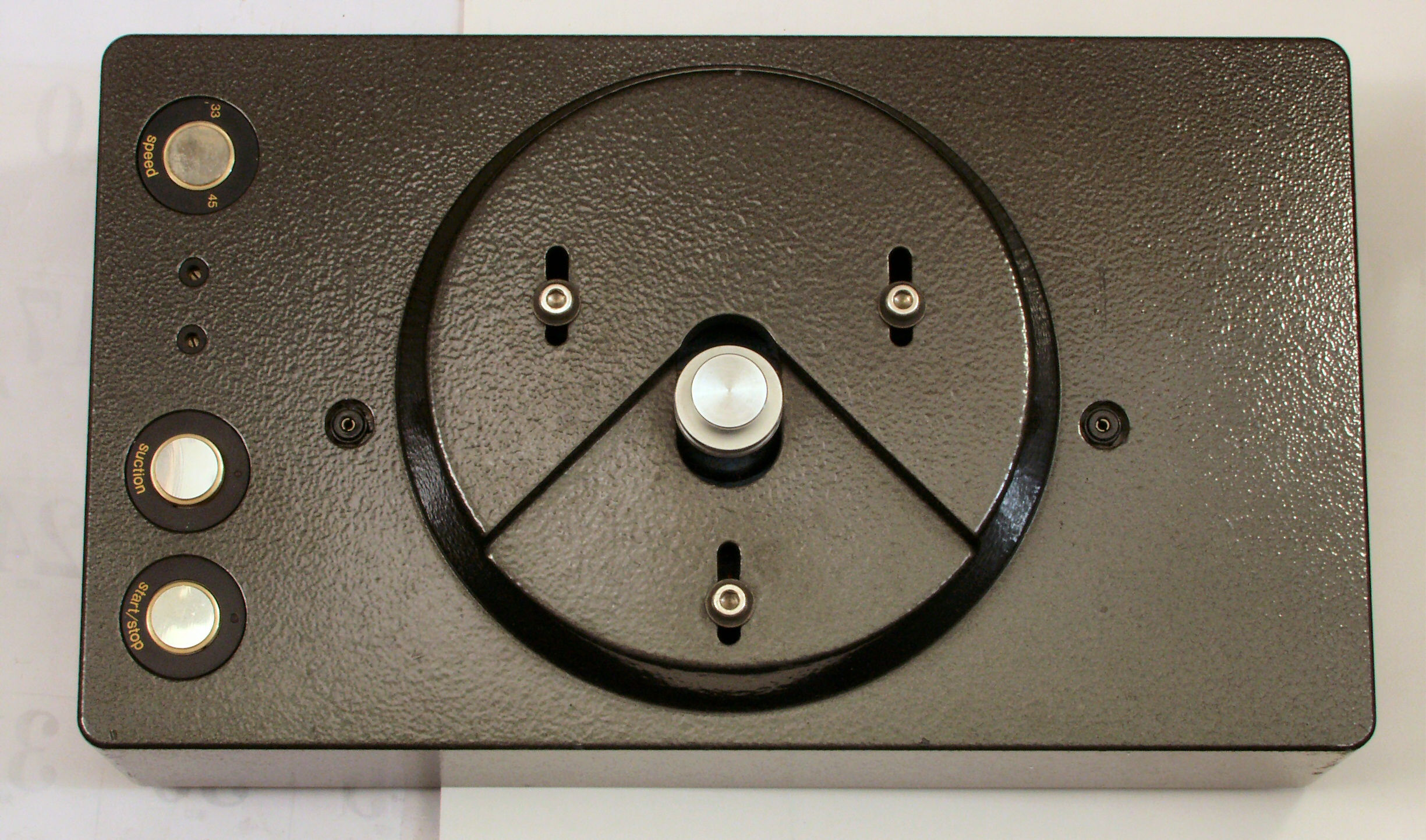

A5. 点検中 モーター部、綺麗なカバー付

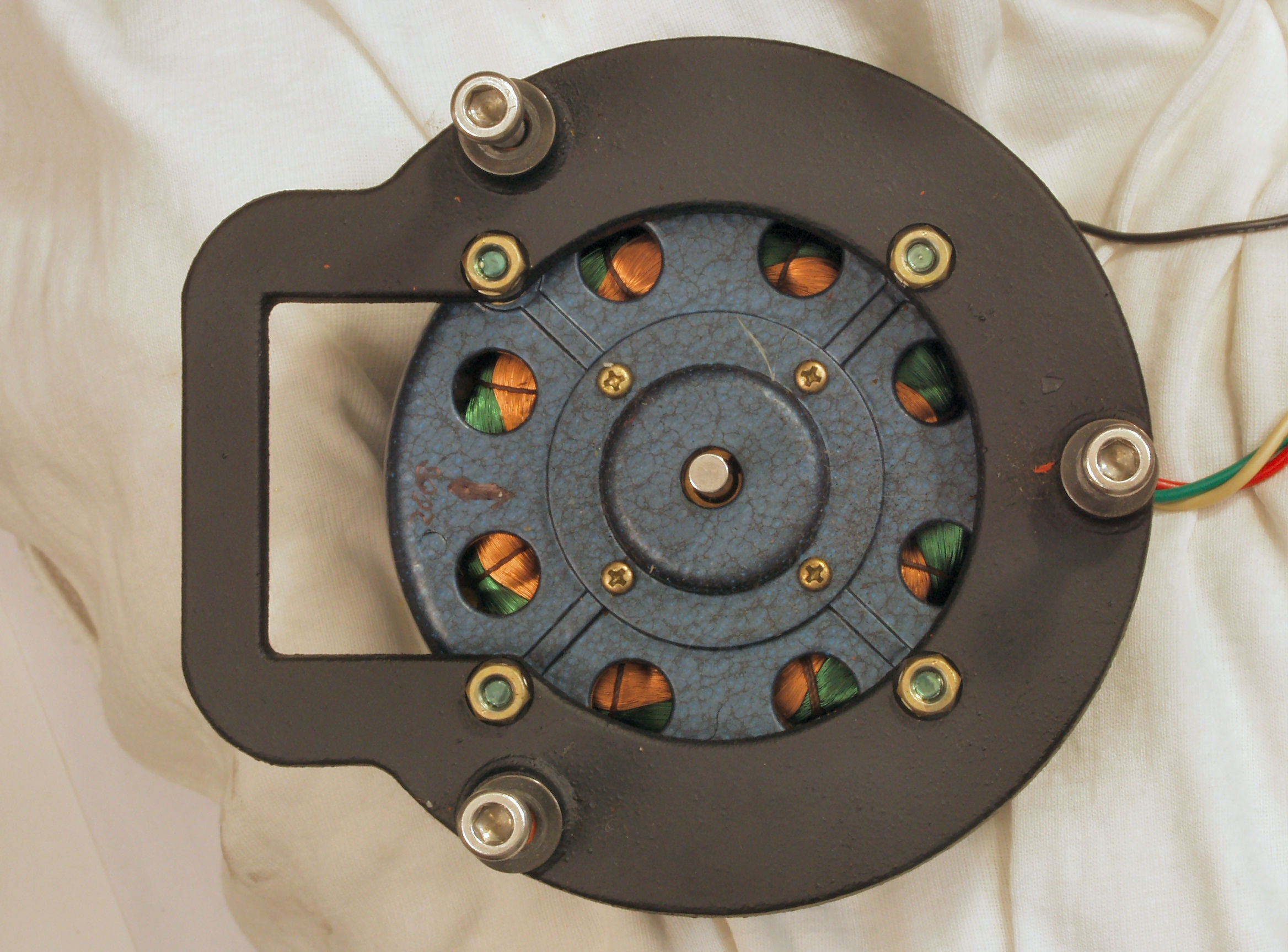

A6. 点検中 モーター部、カーバーを取り、上から見る
A7. 点検中 モーター部、端子部を見る
A8. 点検中 モーター部 下から見る

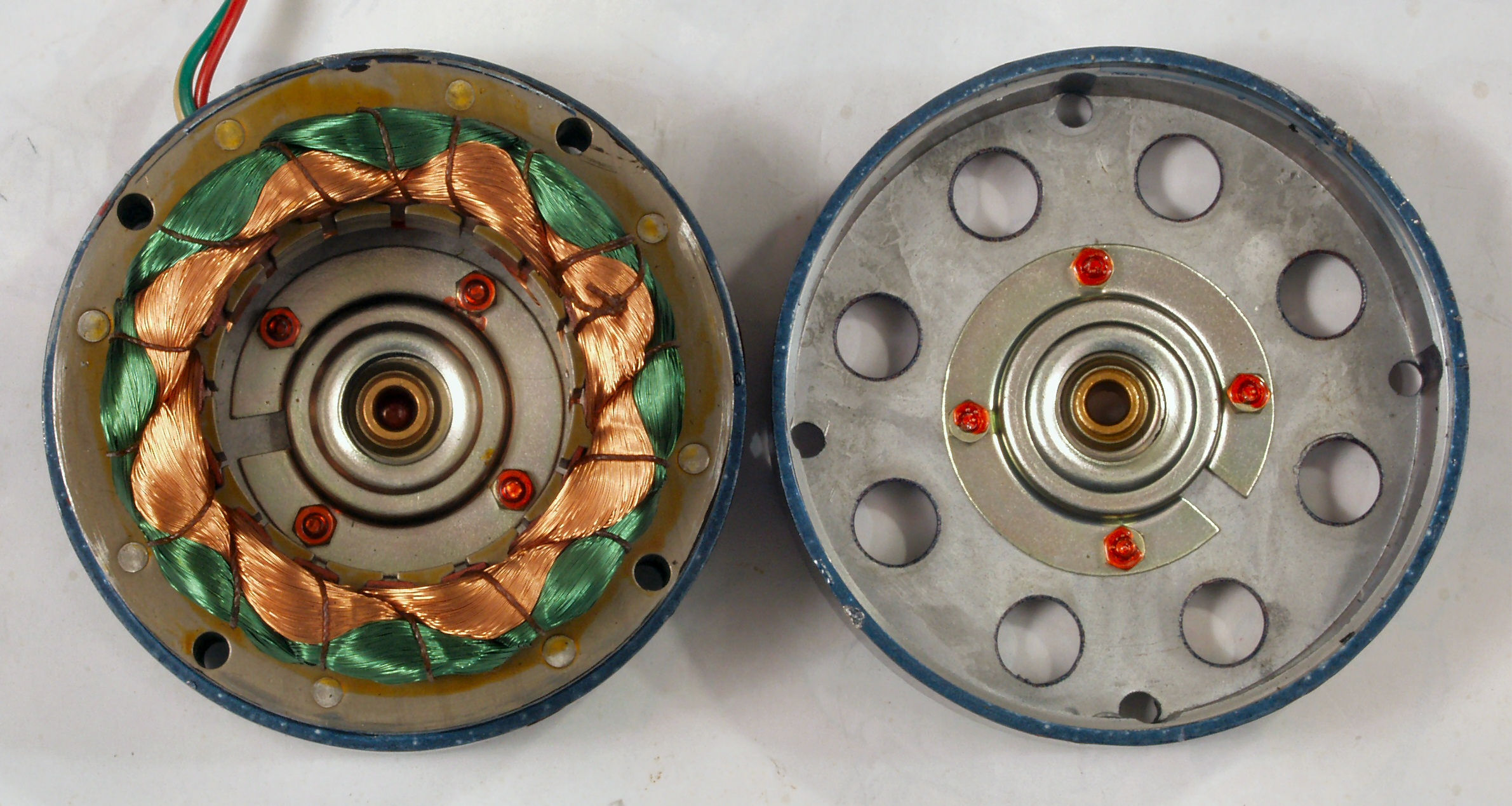

A9. 点検中 モーター部 下蓋を取り、下から見る
AA. 点検中 モーター 「オイル切れ」+「ベルトのテンションの張りすぎ」で軸が減って「ガタ」が生じている
                  位置の変更が必要
C. 修理状況
C1A. 修理前 電源部整流基板
C1B .修理後 電源部整流基板 整流器1個、リレー1個、抵抗1個、電解コンデンサー4個交換、フイルムコンデンサー1個追加

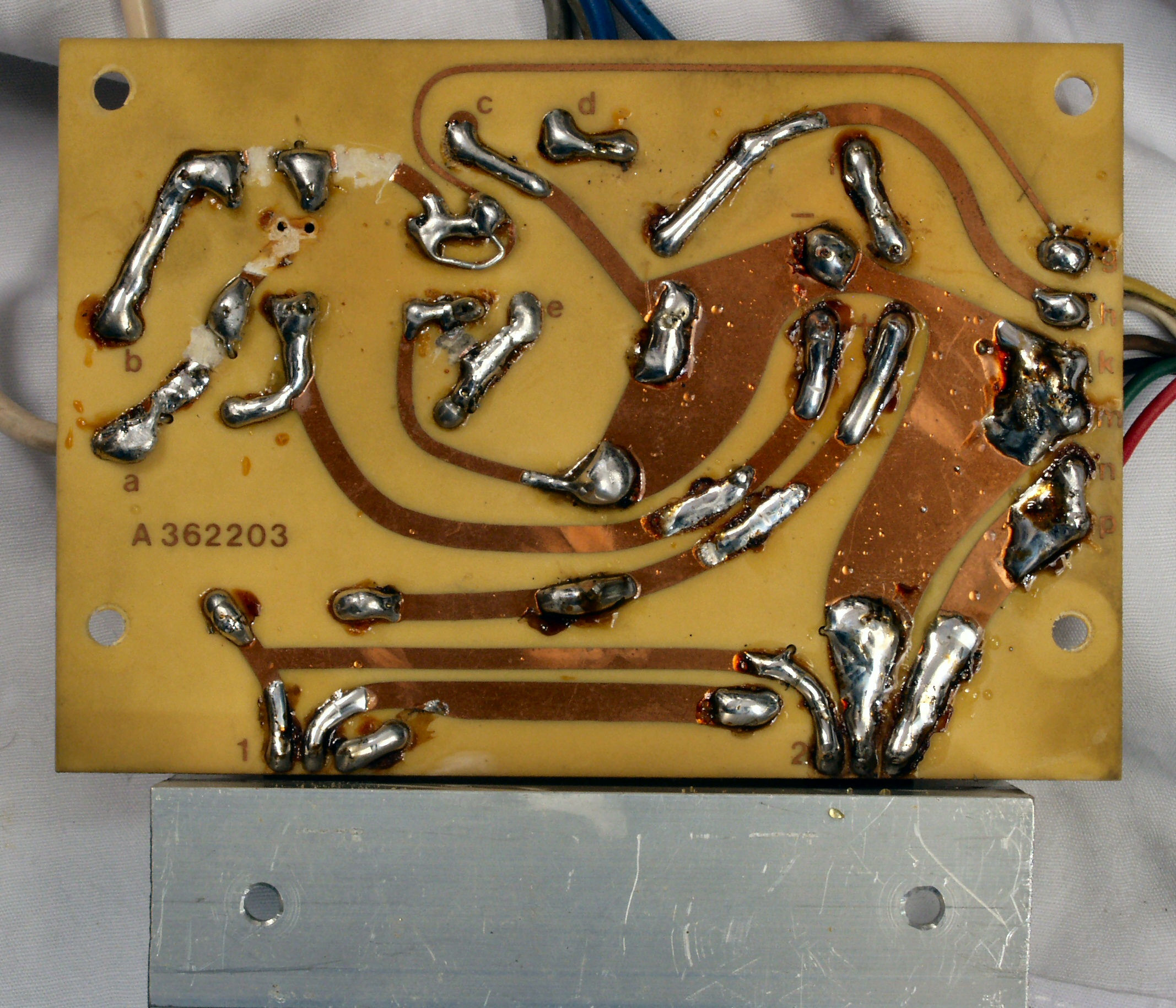

C1C. 修理前 電源部整流基板裏
C1D. 修理(半田補正)後 電源部整流基板裏
C1E. 完成電源部整流基板裏。余分なフラックスを落として、コート液を塗る。

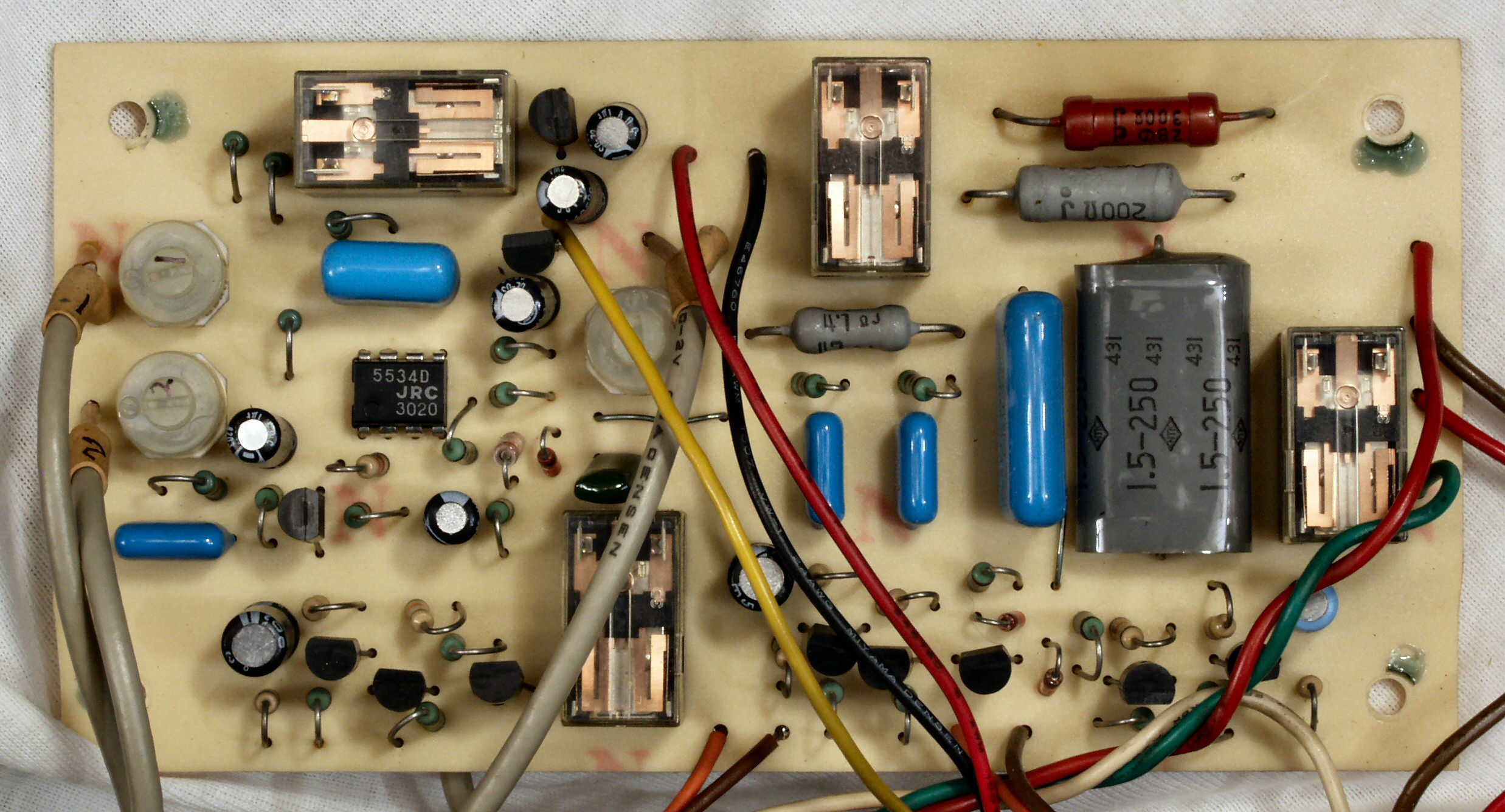

C2A. 修理前 モーター部コントロール基板
C2A1. 修理中 モーター部コントロール基板、同型・互換が無く、リレー接点清掃
C2B. 修理後 モーター部コントロール基板 半固定VR3個、電解コンデンサー9個交換
C2C. 修理前 モーター部コントロール基板裏

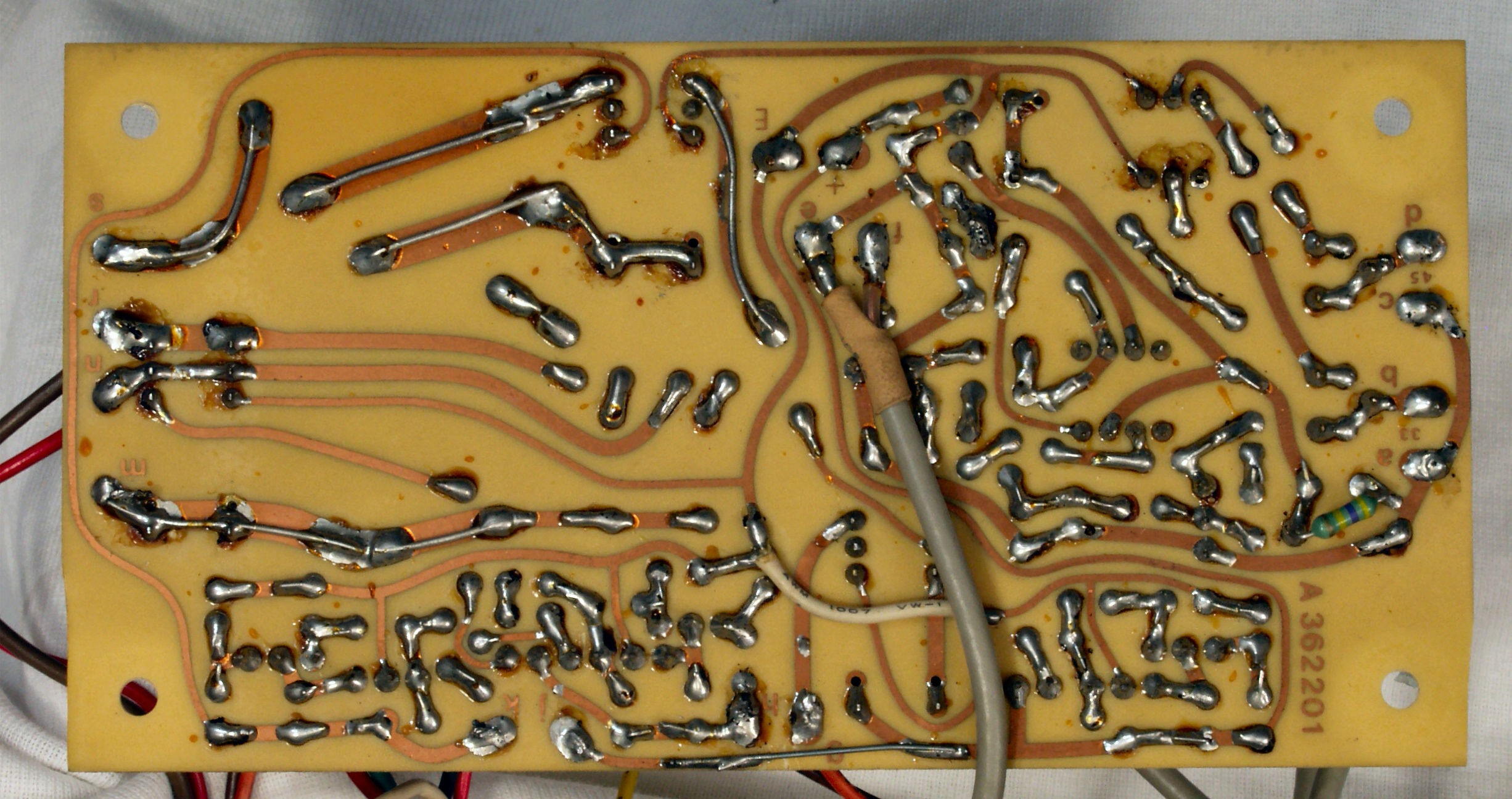

C2D. 修理(半田補正)後 モーター部コントロール基板裏
C2E. 完成モーター部コントロール基板裏。余分なフラックスを落として、コート液を塗る。
C3A. 修理前 モーター部AMP基板
C3B. 修理後 モーター部AMP基板 電解コンデンサー9個、フイルムコンデンサー4個交換

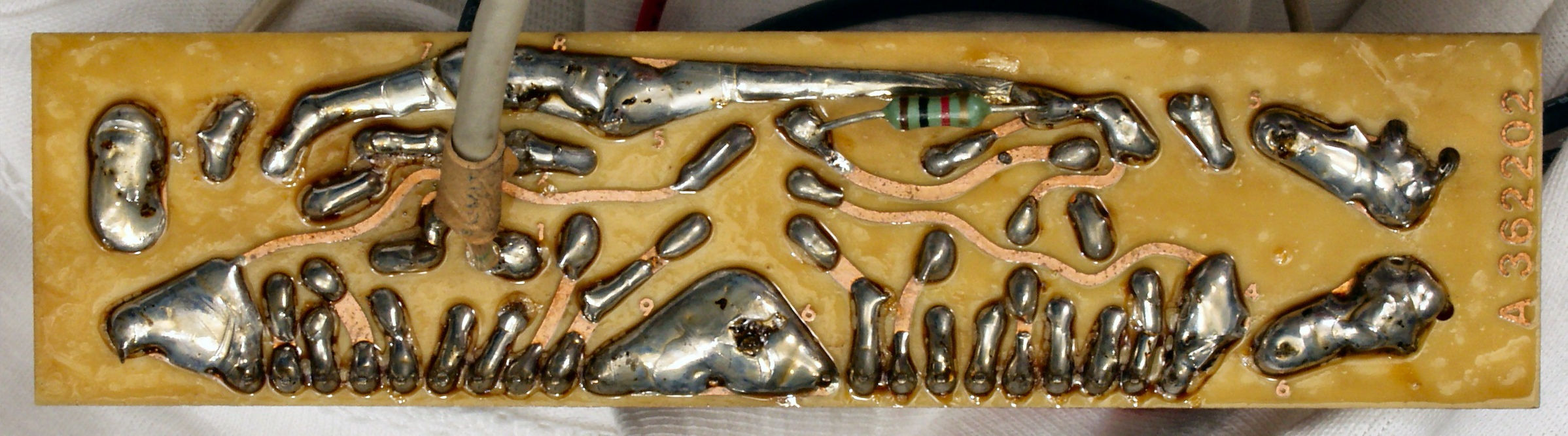

C3C. 修理前 モーター部AMP基板裏
C3D. 修理(半田補正)後 モーター部AMP基板裏 フイルムコンデンサー1個追加

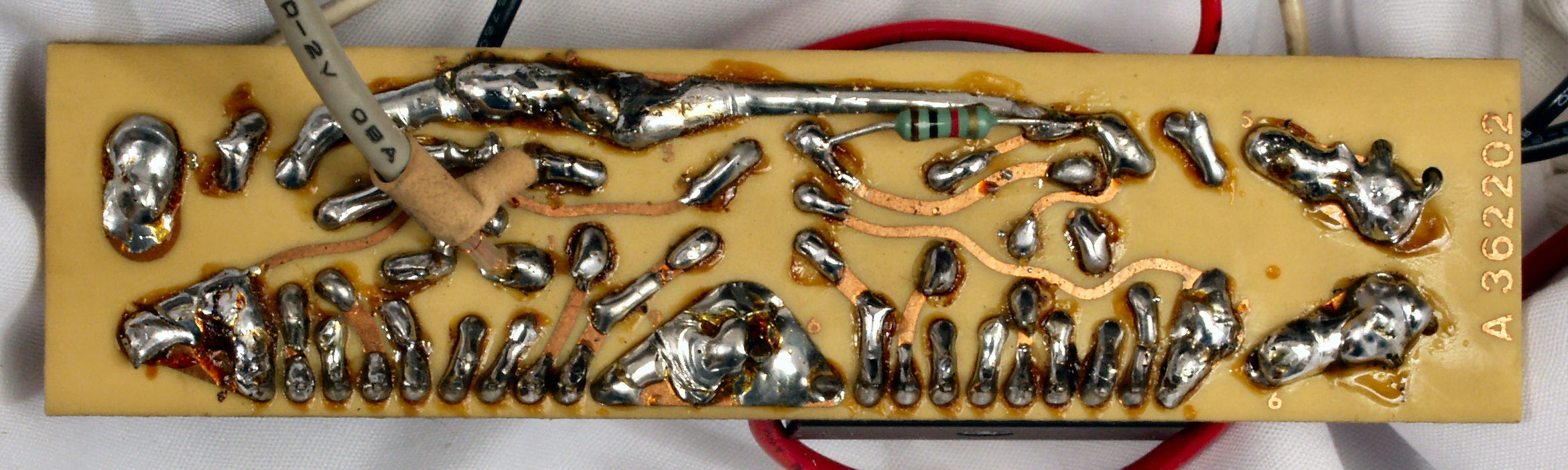

C3E. 完成モーター部AMP基板裏。余分なフラックスを落として、コート液を塗る。
C4A. 修理中 モーターベアリングを点検・注油
C4B. 修理中 モーター回転子(アマチュア)点検・注油、肝心の左側(底)のスペンサーが無い。

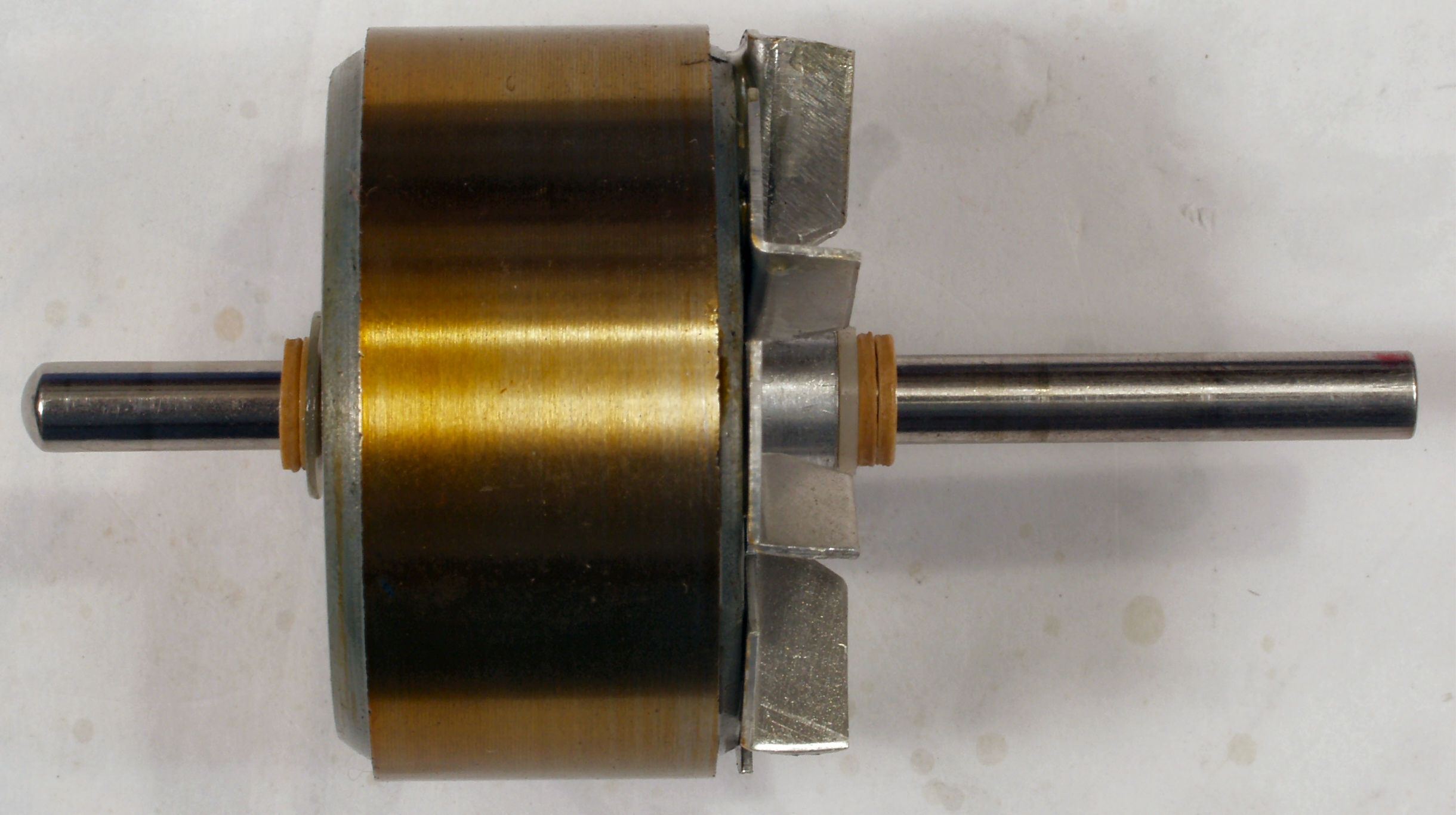

C4C. 修理後 モーター回転子(アマチュア)点検・注油、スペンサー(ライナー)入れる

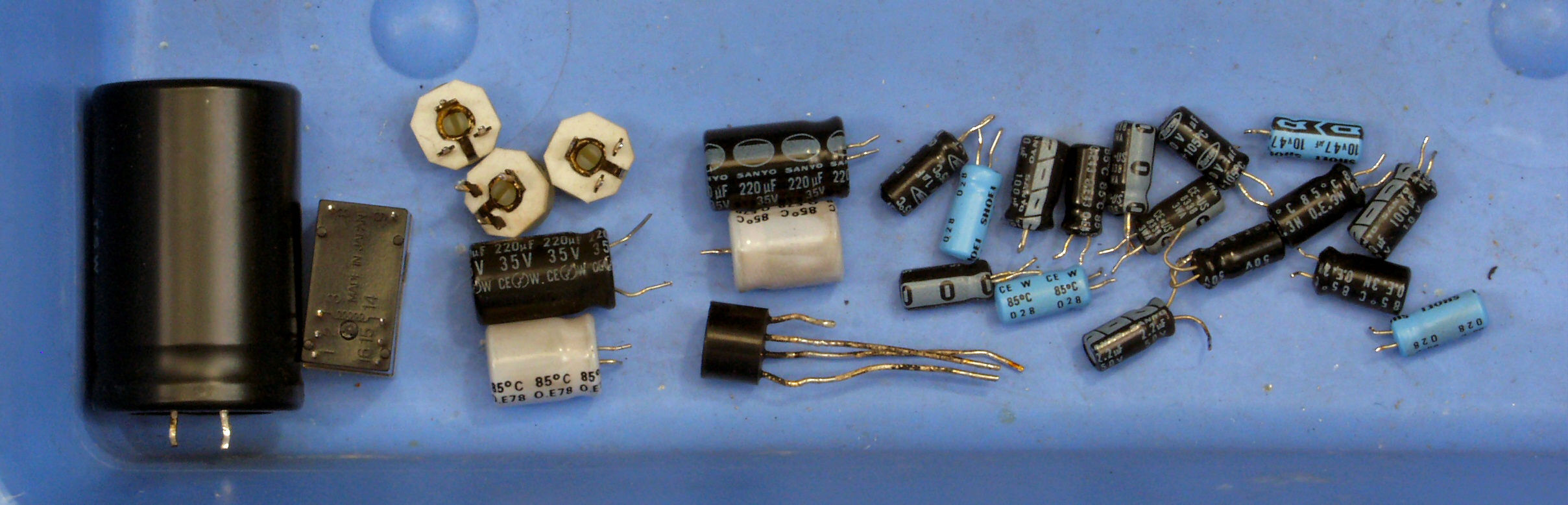

C5A. 交換部品
micro RY-5500U 交換部品

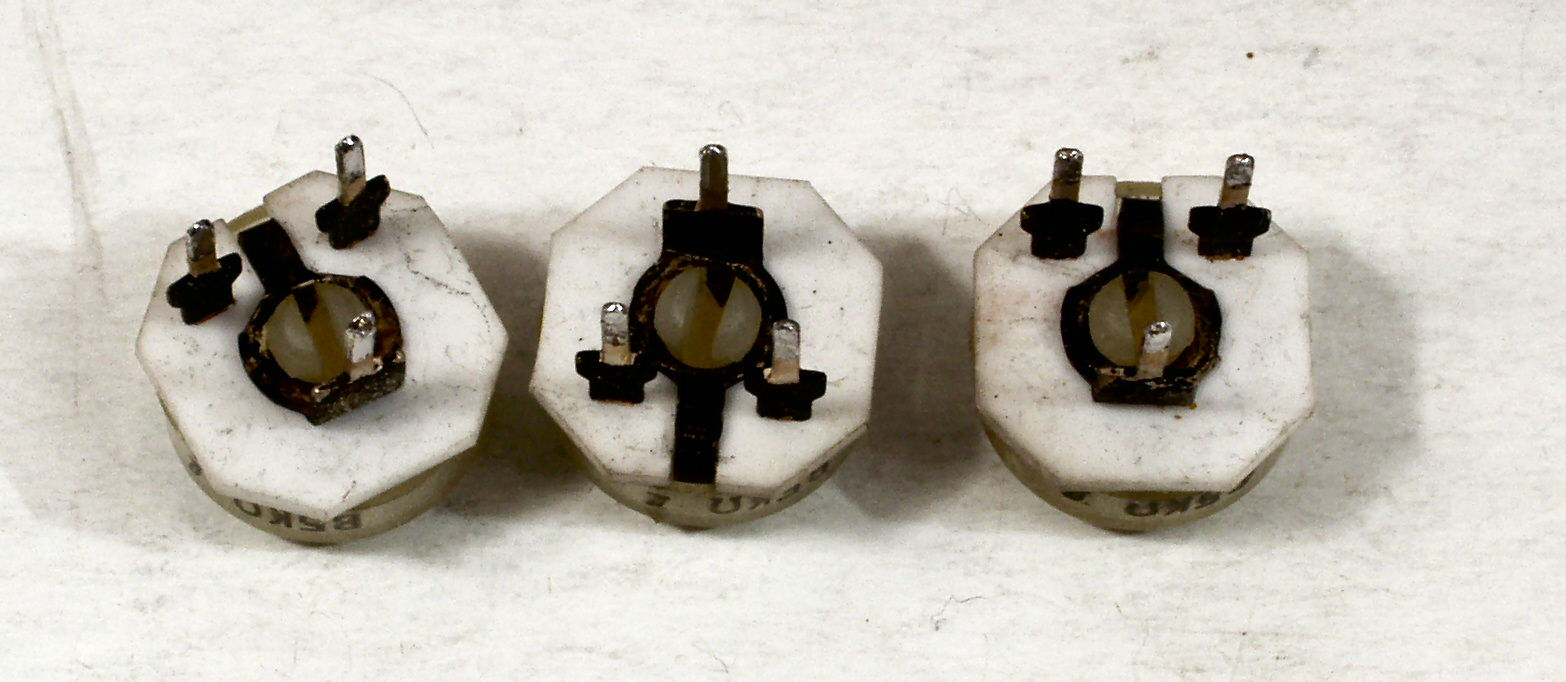

C5B. 交換部品、真っ黒に参加した半固定VR。
C6A. 修理前 電源部を上から見る
C6B. 修理後 電源部を上から見る
micro RY-5500U 電源部修理後
C7A. 修理前 モーター部 下から見る
C7B. 修理後 モーター部 下から見る、配管はまだ
C7C. 修理後 モーター部 下から見る
micro RY-5500U モータ修理後
C8.  完成

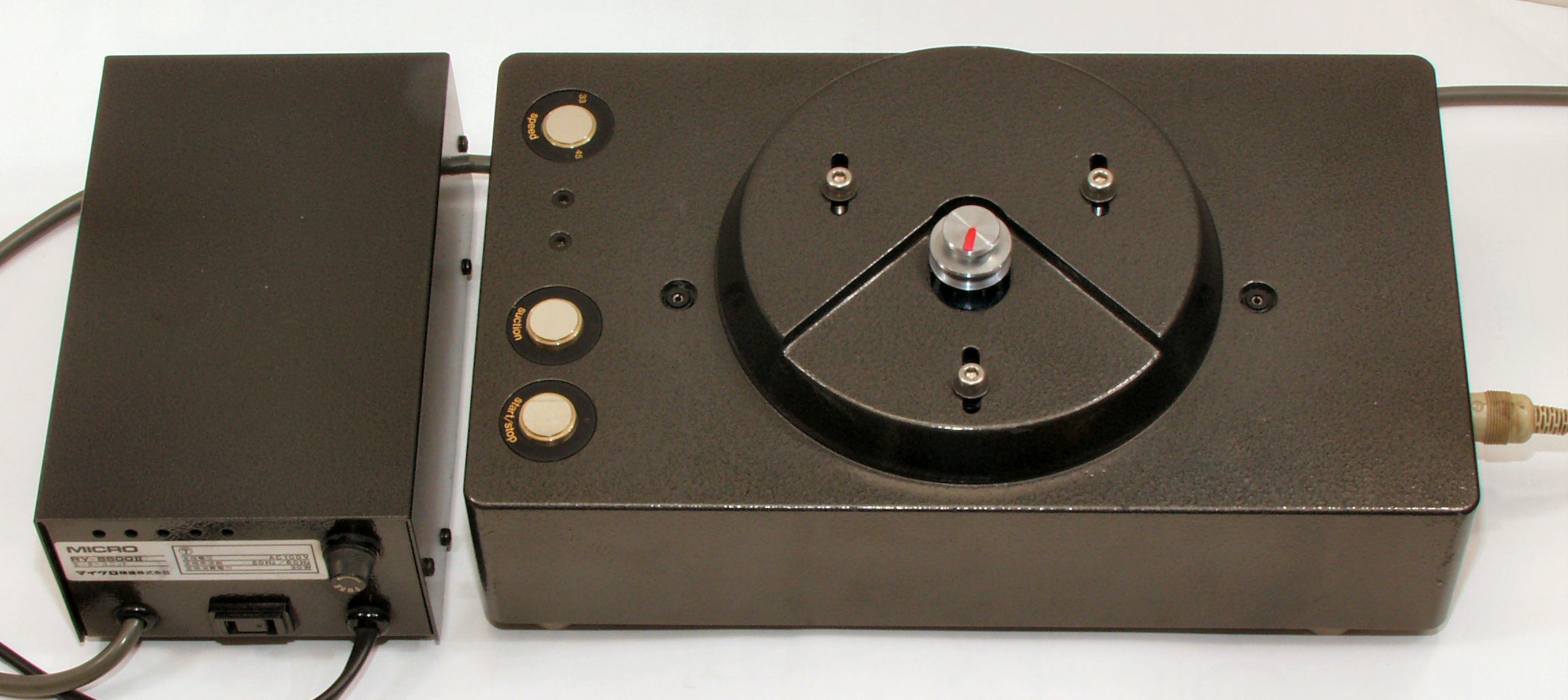

micro RY-5500U 修理完成
C9. 完成 エージング中
micro RY-5500U エージング中
