ＭＩＣＲＯ　ＲＹ−５５００　３台目修理記録

平成２０年２月４日到着　　２月１８日完成

Ａ．　修理前の状況 　　　　症状 　　　　・トルクが弱くなった。 　　　　・少し回転が不安定。 　　　　・モーターに少し異音がする。 　　　　・電源インジケーターのランプがつかない、又たまに点く場合もあるが暗い。 Ｂ．　原因 　　　経年劣化 Ｃ．　修理状況 　　　半固定ＶＲ交換 　　　電解コンデンサー交換（オーディオコンデンサー使用） 　　　電源コード交換 　　　配線手直し、補強 　　　ＬＥＤ交換 Ｄ．　使用部品 　　　電解コンデンサー　　　　　　　　　　　　　　１０個 　　　半固定VR　　　　　　　　　　　　　　　　　　　　２個 　　　フイルムコンデンサー　　　　　　　　　　　　　１個 　　　電源コード　　　　　　　　　　　　　　　　　　　　１本 　　　ＬＥＤ　　　　　　　　　　　　　　　　　　　　　　　　１個 Ｅ．　調整 Ｆ．　修理費　　４５，０００円

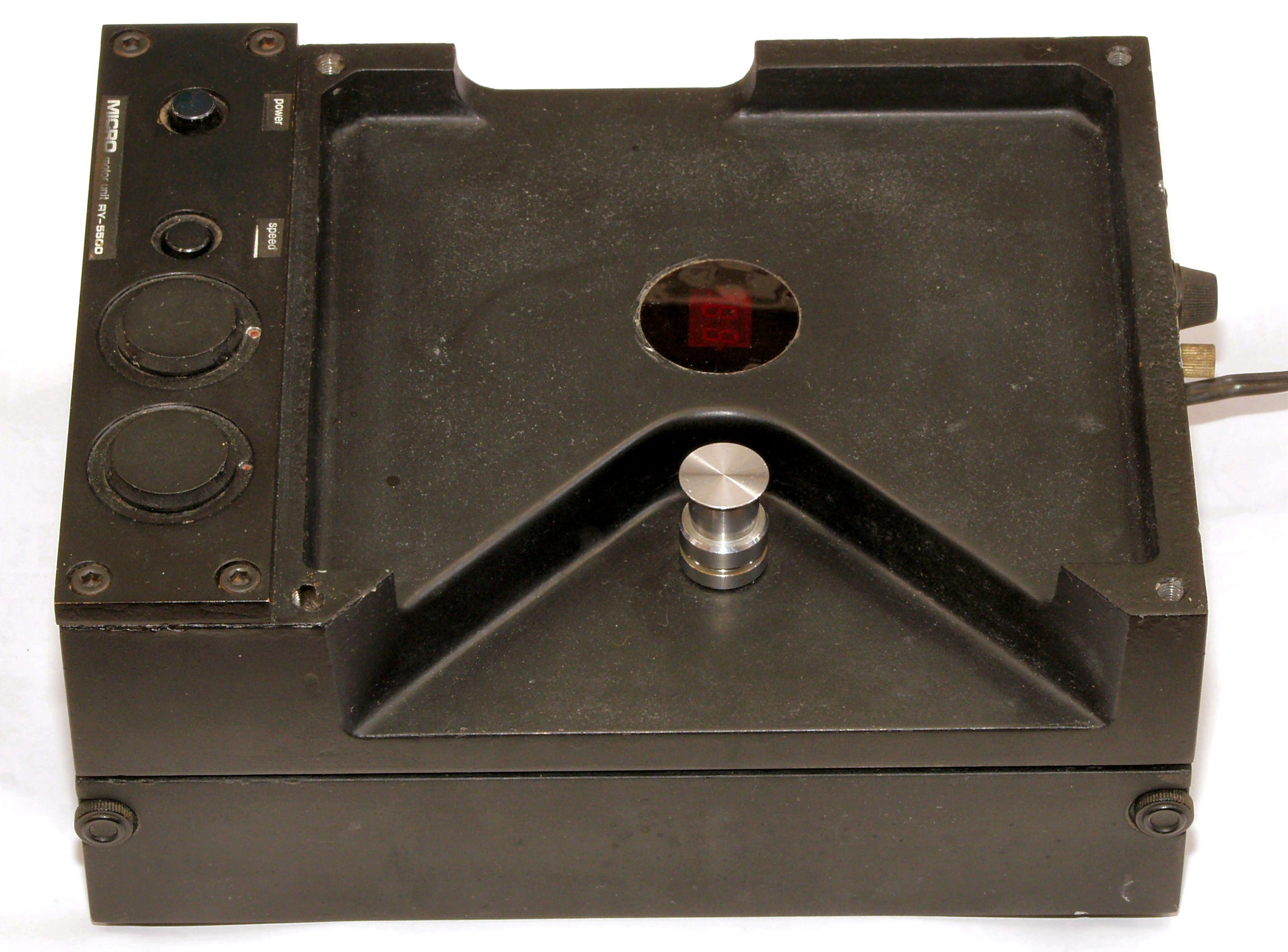

Ａ．　修理前の点検状況 Ａ−１．　点検中　外観

Ａ−２．　点検中　外観、上カバー取る、モーター軸にベルト方向に「ガタ」が有る！

Ａ−３．　点検中　下蓋を取り、下から見る。

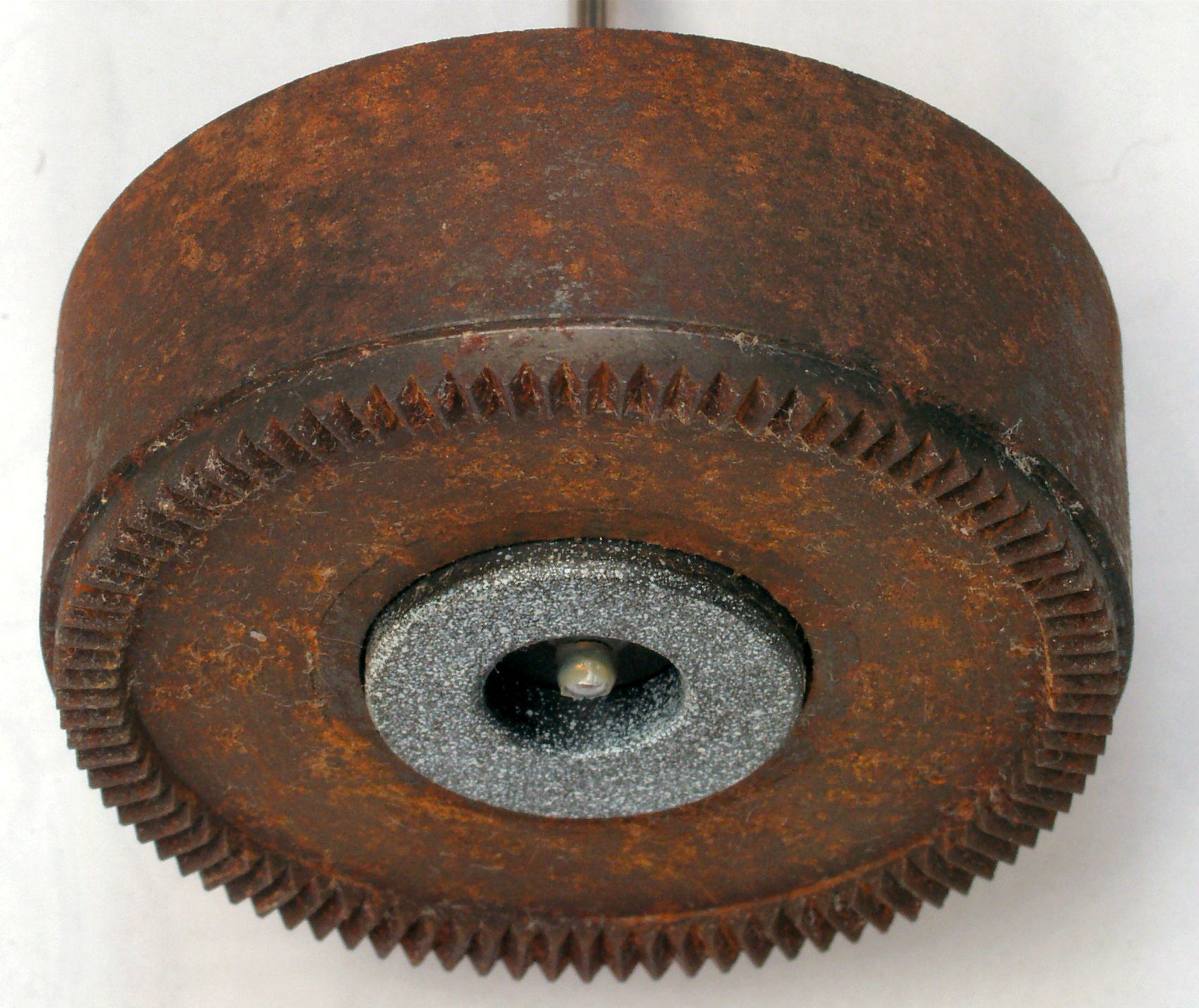

Ａ−４．　点検中　　モーター回転子（アマチュア）の外側錆び（サビ）！

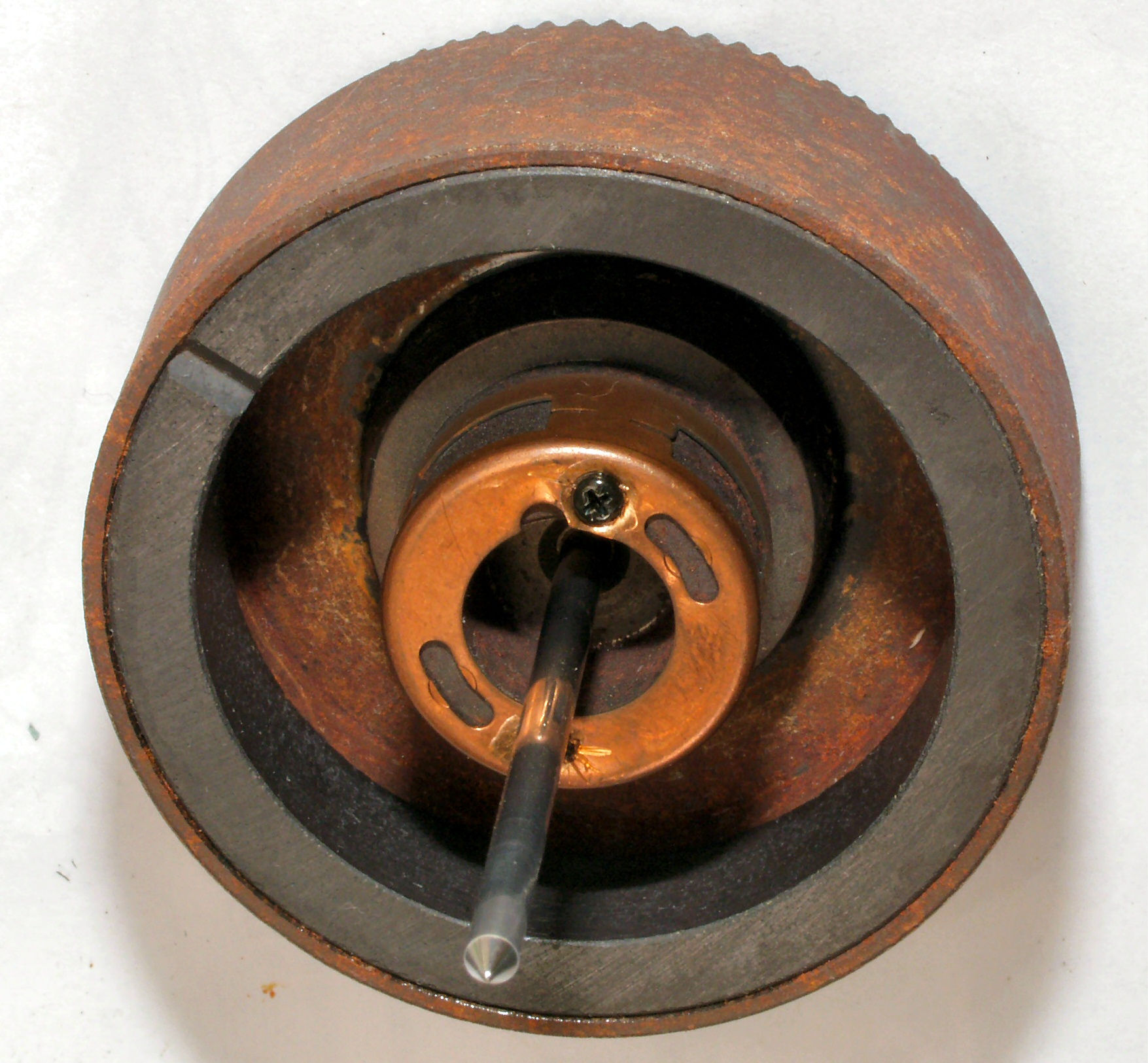

Ａ−５．　点検中　　モーター回転子（アマチュア）の内側錆び（サビ）！

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　電源・ＬＥＤ表示基板

Ｃ−１Ｂ　．修理後　電源・ＬＥＤ表示基板　電解コンデンサー３個交換

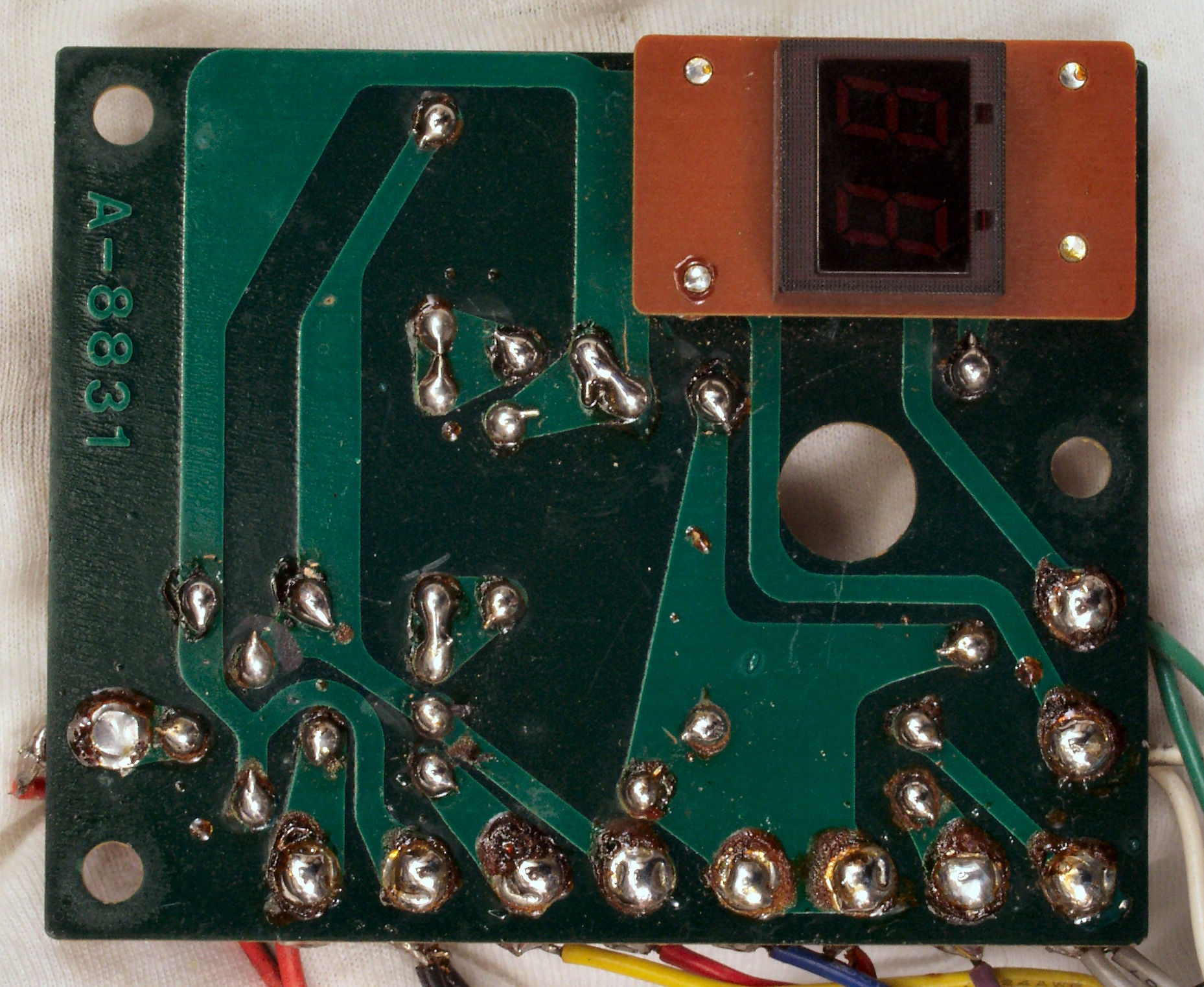

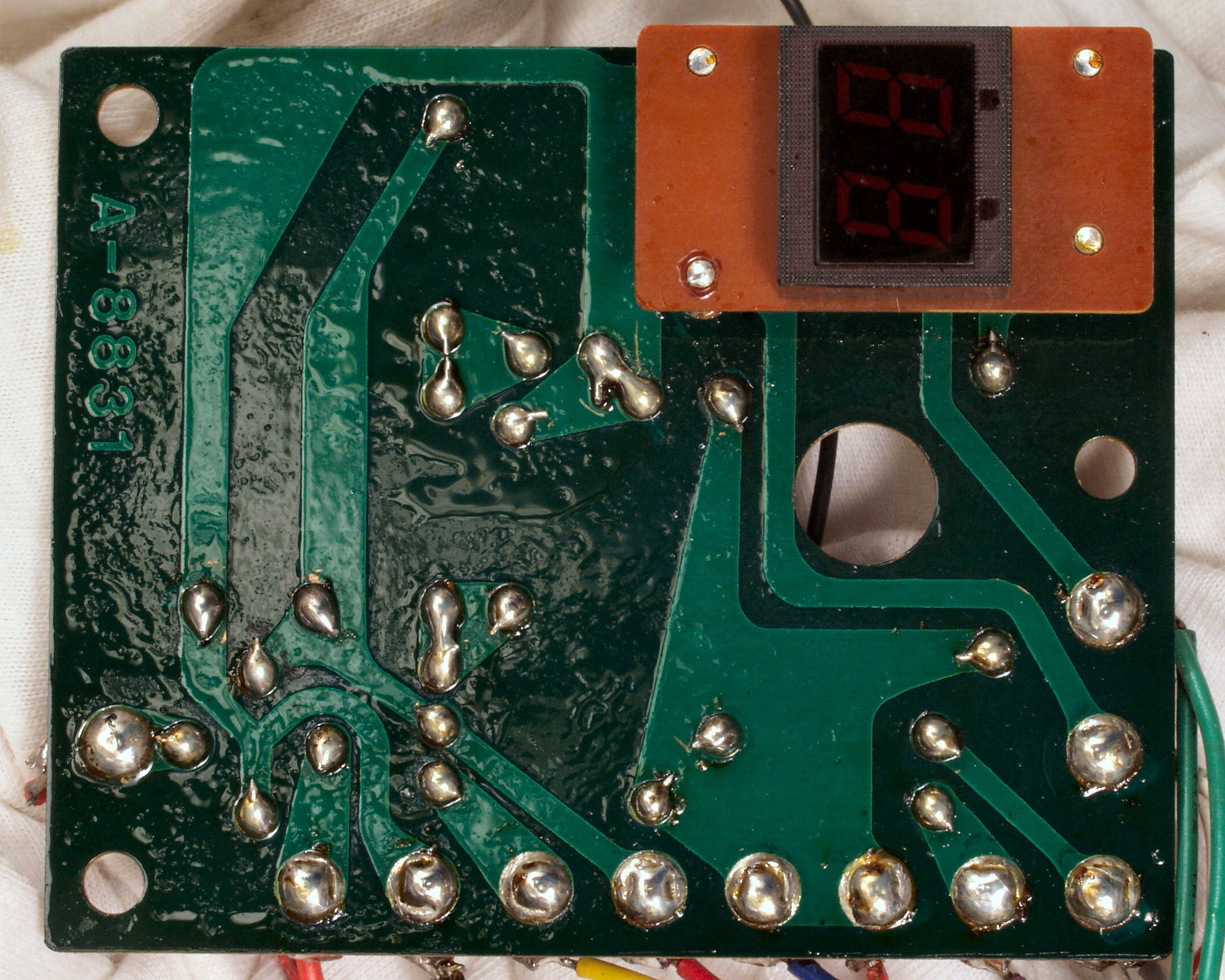

Ｃ−１Ｃ．　修理前　電源・ＬＥＤ表示基板裏

Ｃ−１Ｄ．　修理（半田補正）後　電源・ＬＥＤ表示基板裏

Ｃ−１Ｅ．　完成電源・ＬＥＤ表示基板裏　フラックスを取り、清掃後

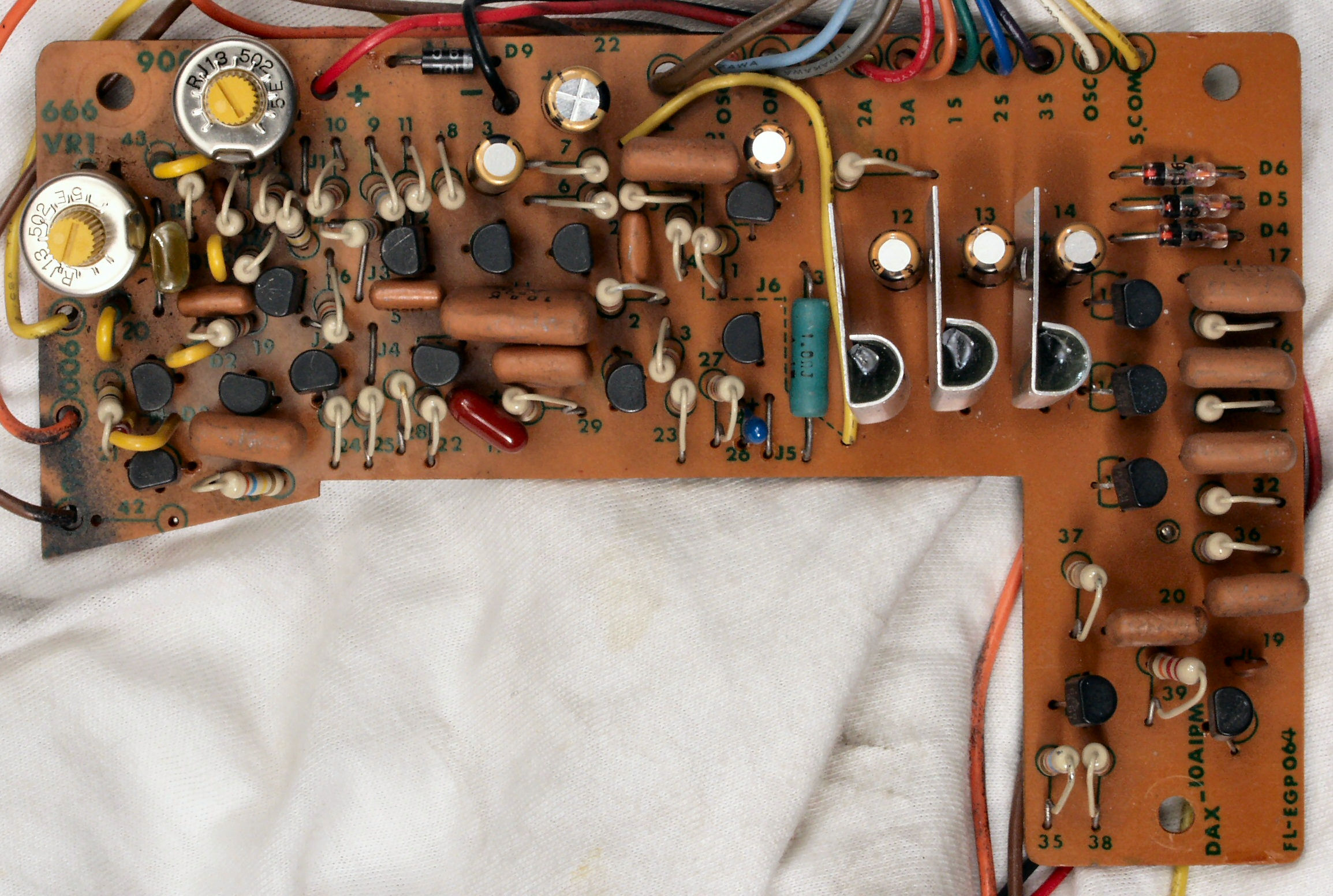

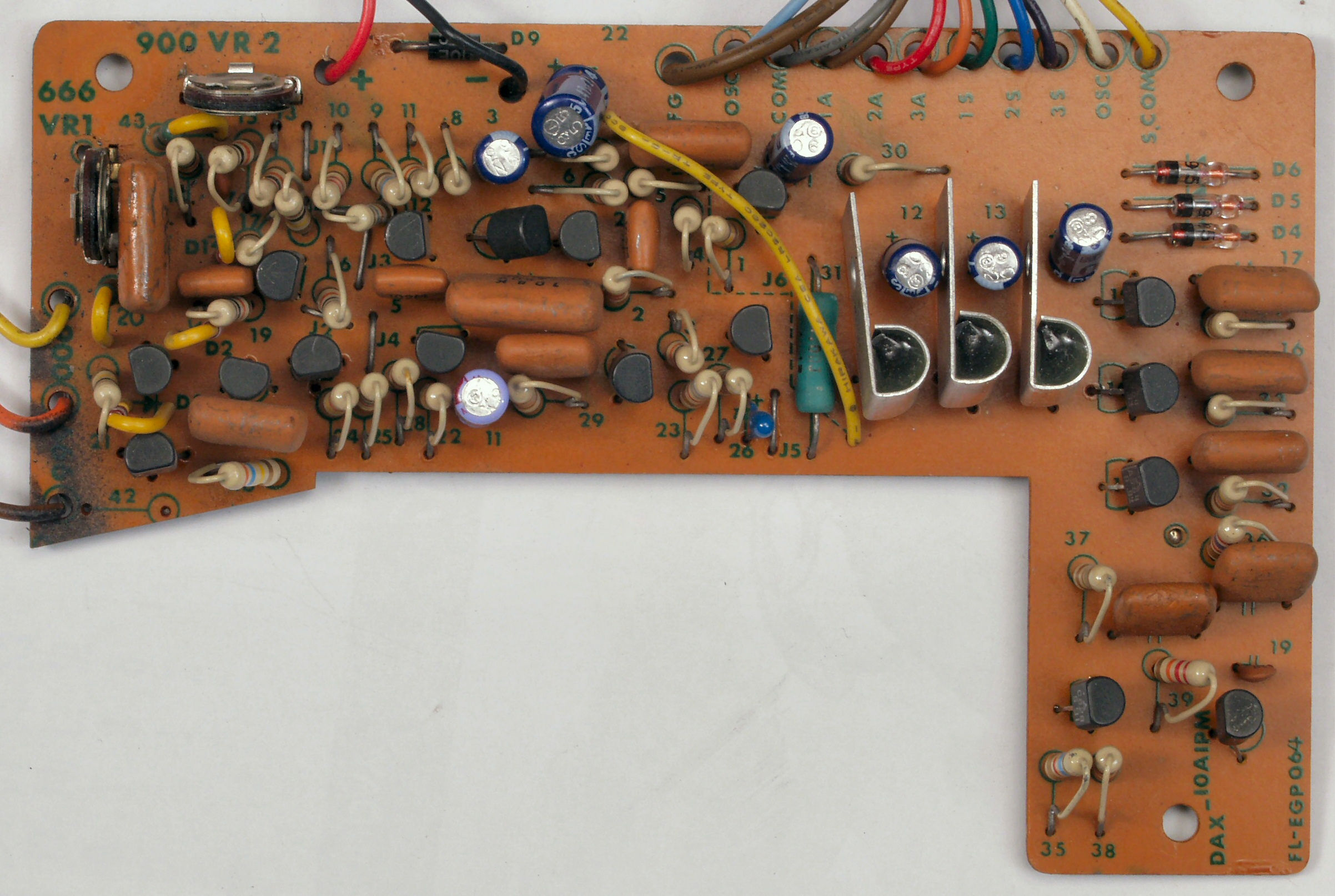

Ｃ−２Ａ．　修理前　メイン基板

Ｃ−２Ｂ．　修理後　メイン基板　半固定ＶＲ２個、電解コンデンサー６個、フイルムコンデンサー６個交換

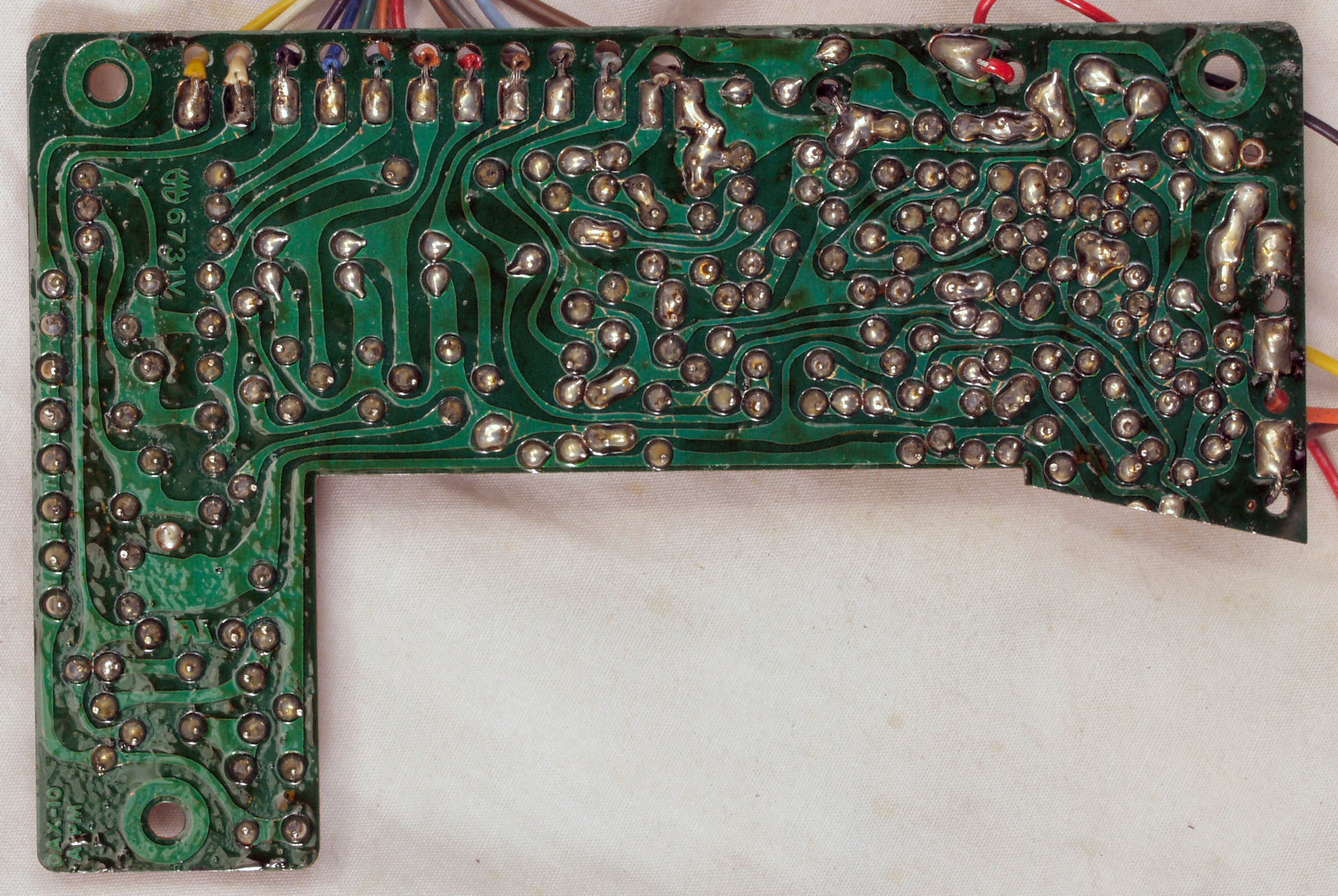

Ｃ−２Ｃ．　修理前　メイン基板裏

Ｃ−２Ｄ．　修理（半田補正）後　メイン基板裏

Ｃ−２Ｅ．　完成メイン基板裏　フラックスを取り、清掃後

Ｃ−４Ａ．　修理中　モター分解点検・清掃・注油

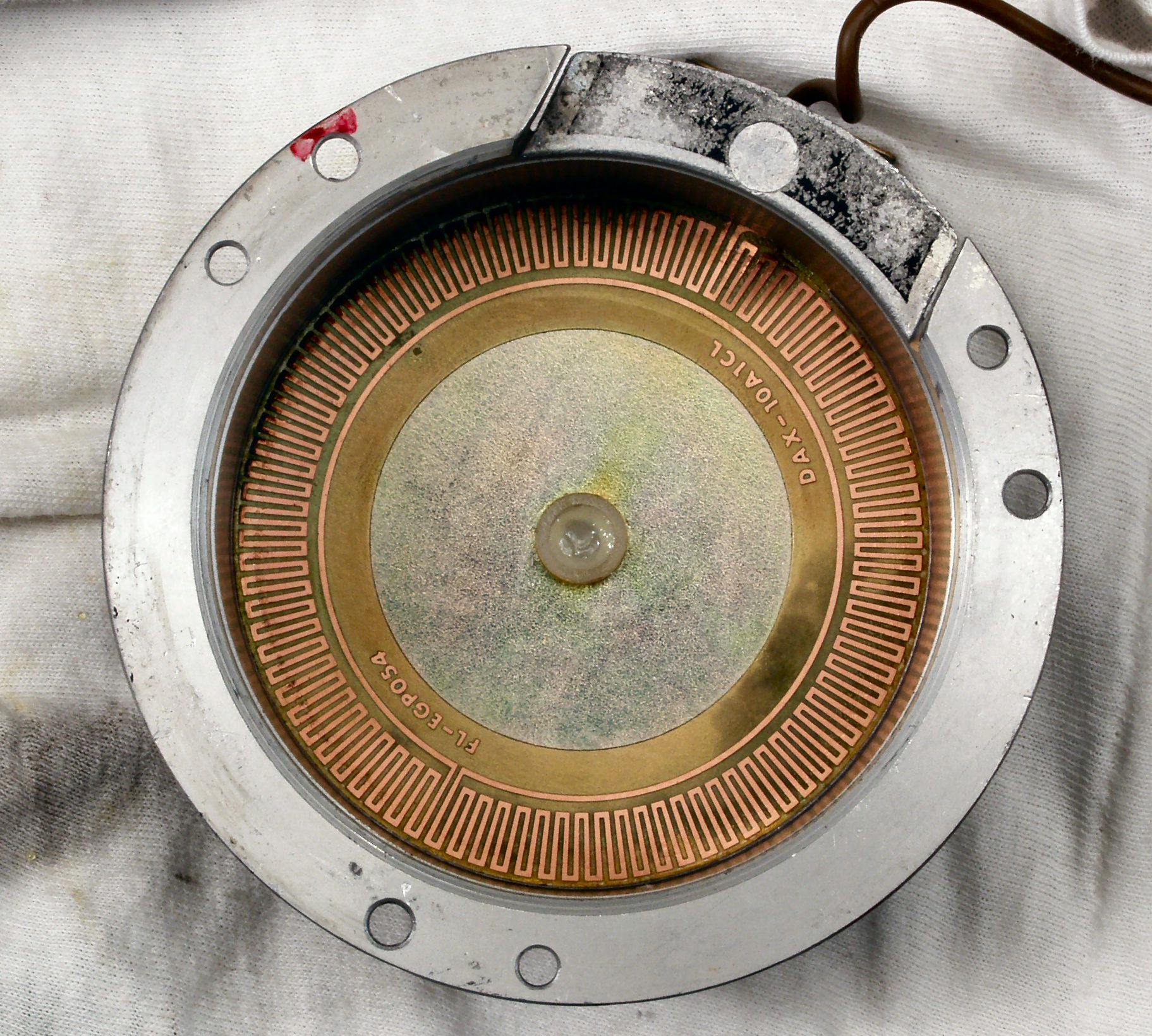

Ｃ−４Ｂ．　修理中　モターサーボ感知巻き線清掃

Ｃ−４Ｃ．　修理後　モターサーボ感知巻き線清掃後、絶縁コートを塗る

Ｃ−５Ａ．　修理前　　モーター回転子（アマチュア）の外側錆び（サビ）！

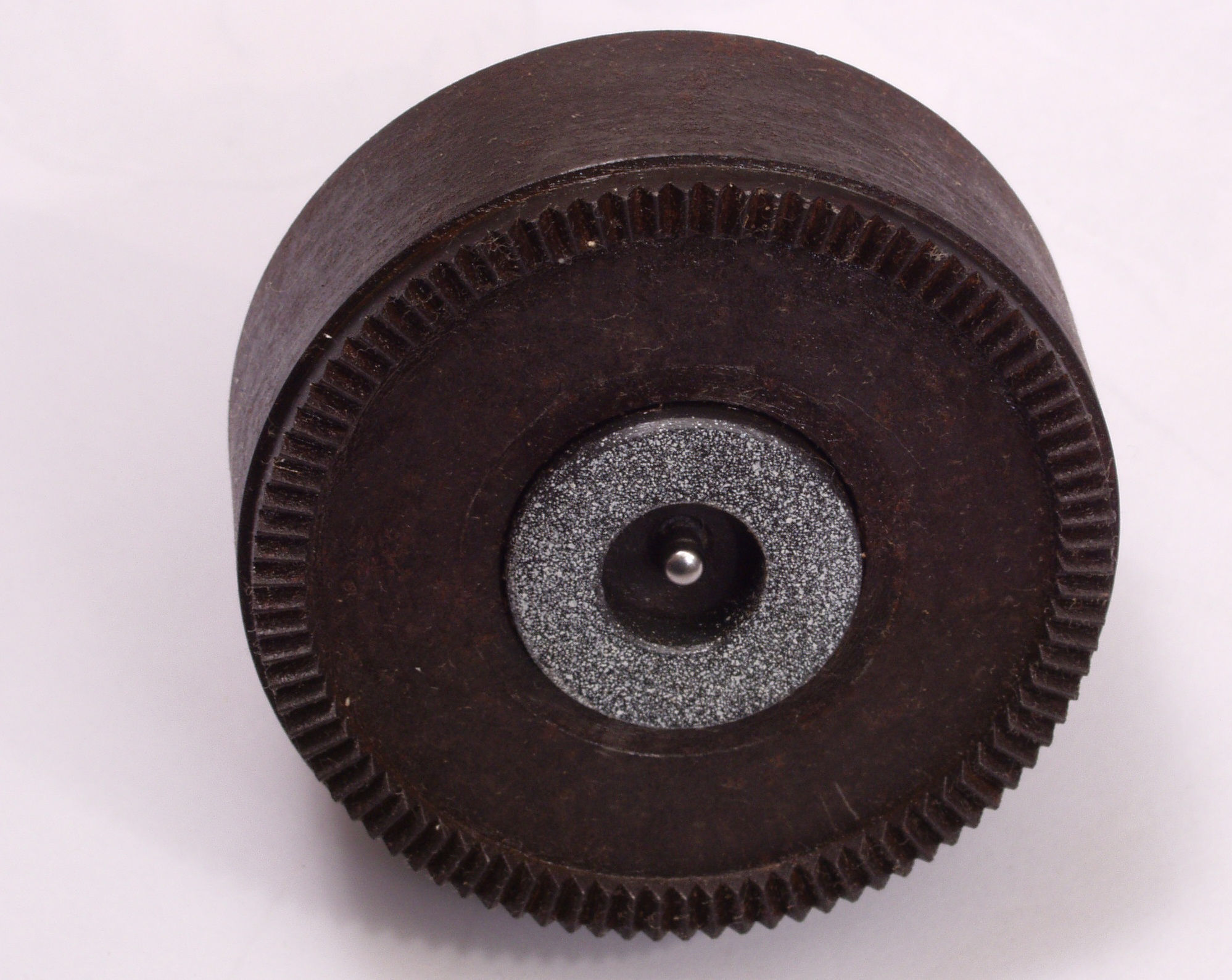

Ｃ−５Ｂ．　修理（清掃）後　　モーター回転子（アマチュア）、　錆び（サビ）が出ているので、ＣＲＣで落とす

Ｃ−５Ｃ．　修理前　　モーター回転子（アマチュア）の内側錆び（サビ）！

Ｃ−５Ｄ．　修理（清掃）後　　モーター回転子（アマチュア）、　錆び（サビ）が出ているので、ＣＲＣで落とす

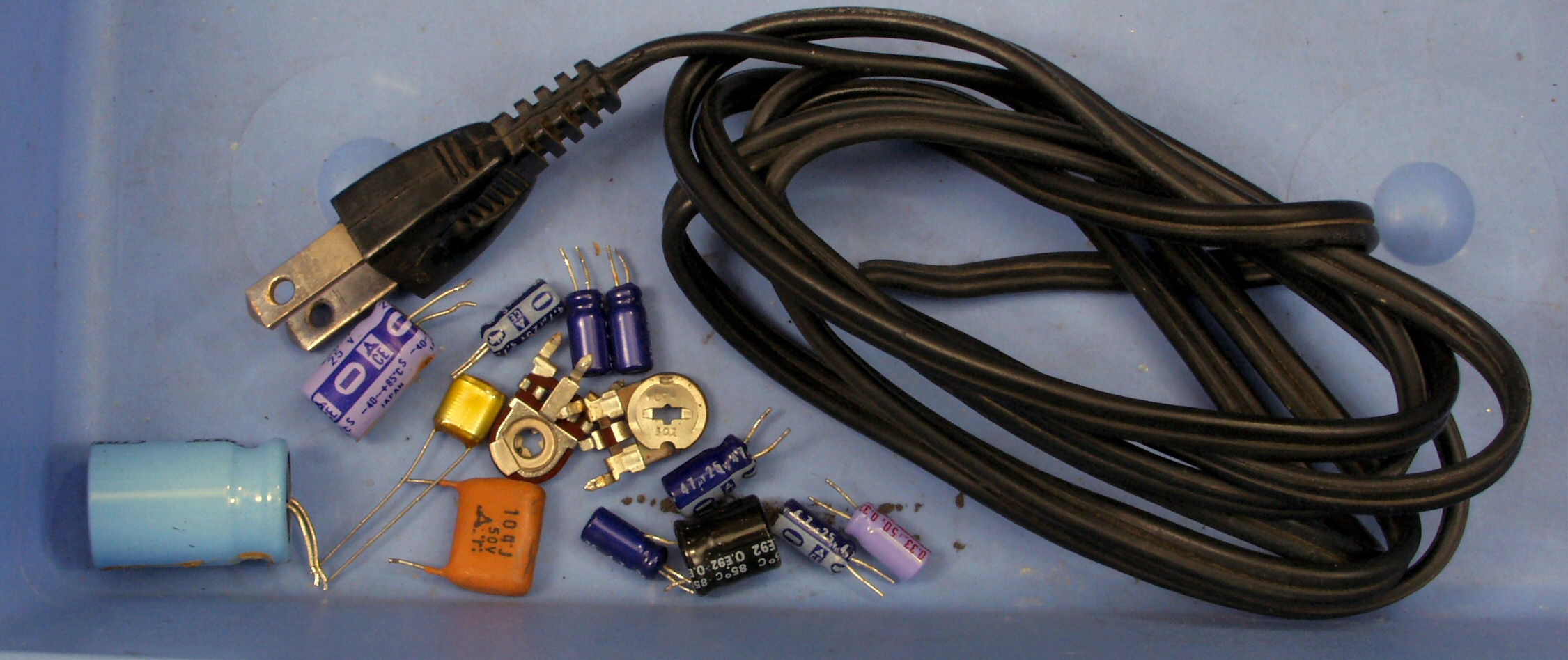

Ｃ−６．　交換部品

Ｃ−７Ａ．　修理前　上から見る

Ｃ−７B．　修理後　上から見る

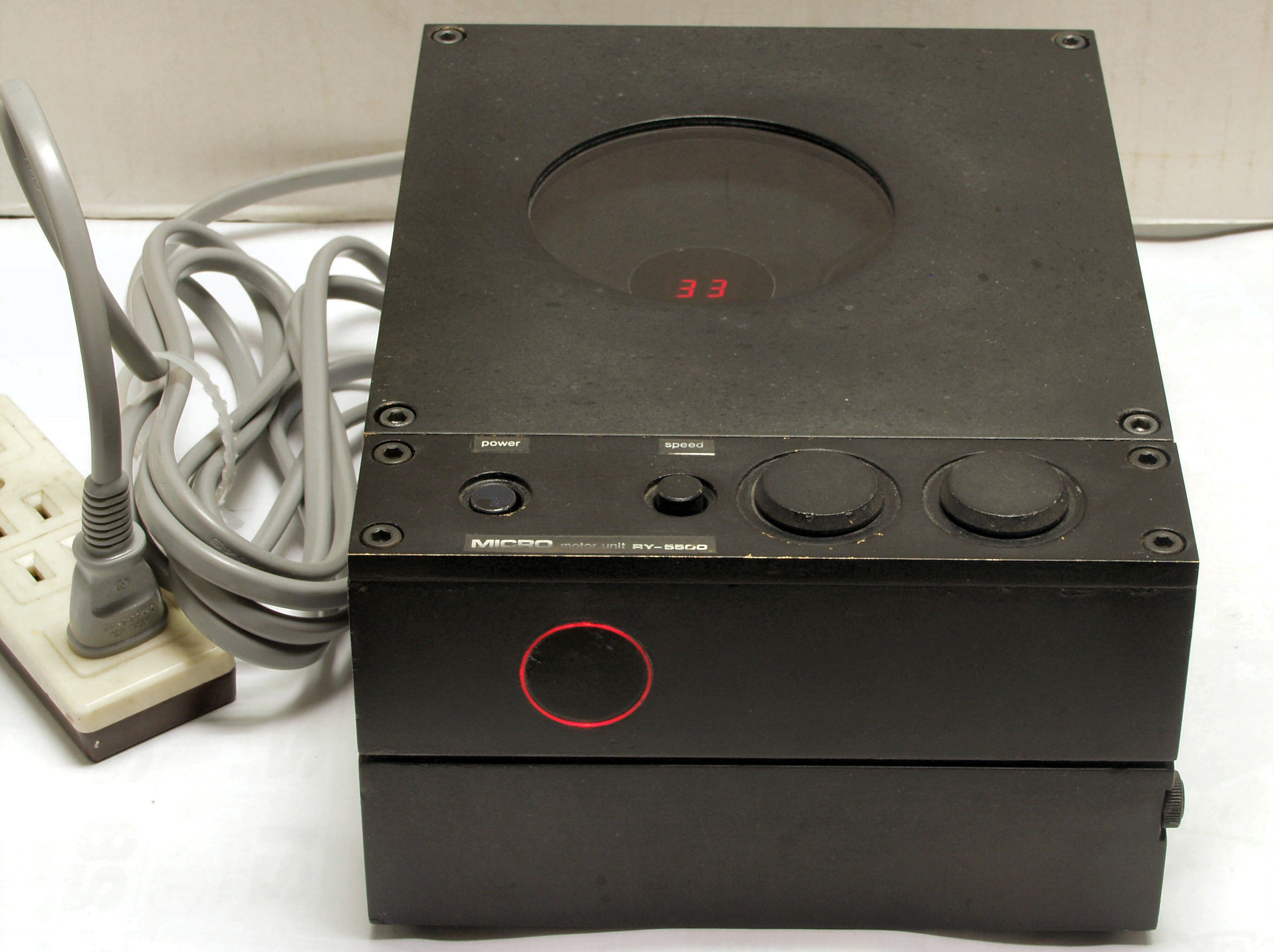

Ｃ−７Ａ．　　完成　３３回転

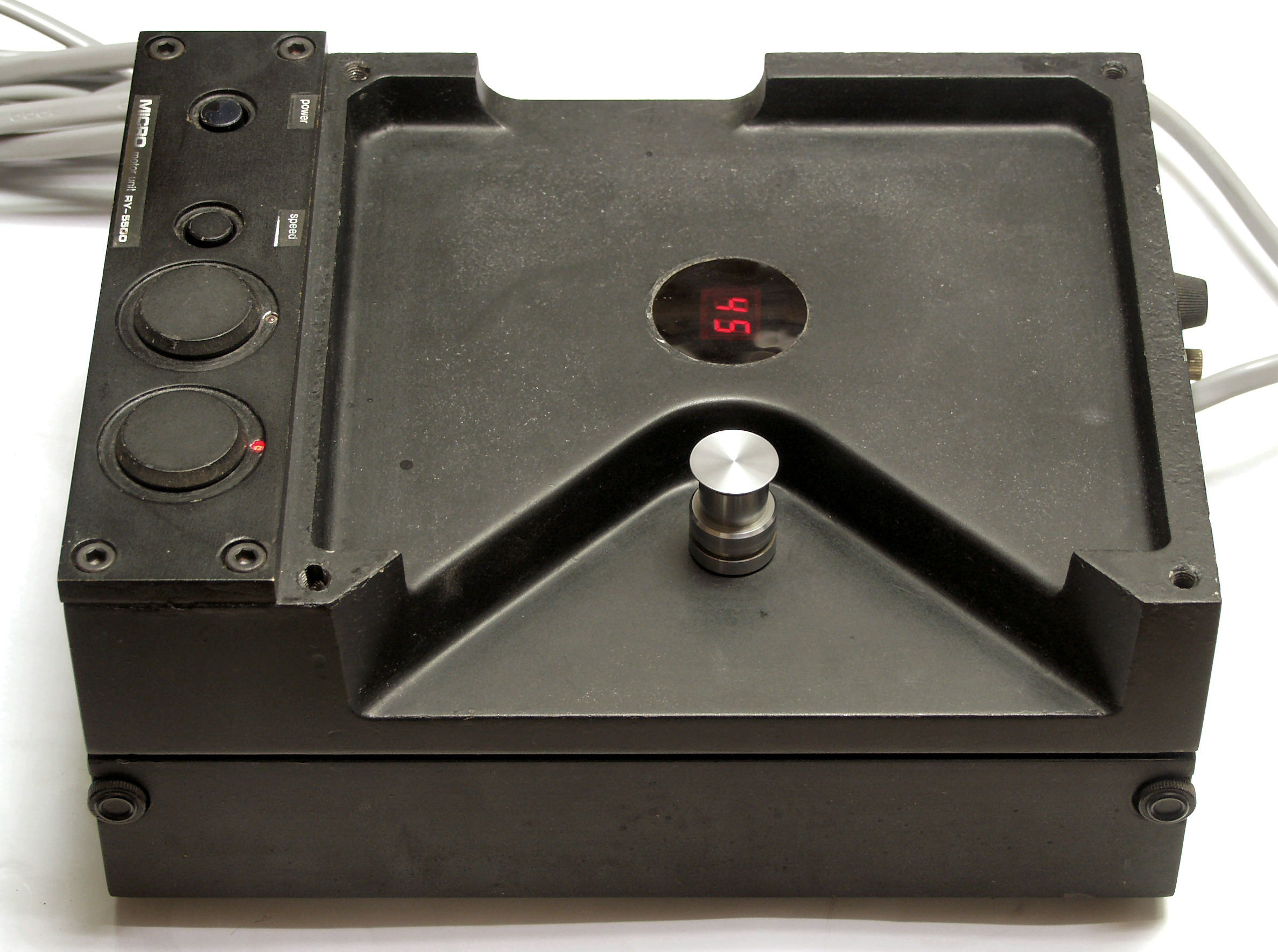

Ｃ−７Ｂ．　　完成　４５回転　エージング中

Ｃ−８Ａ．　　完成　エージング中、横電源表示が暗い

Ｃ−８Ｂ．　　完成　エージング中、横電源表示修理後
