MICRO SEIKI RP1110. 3台目再修理記録
       前回修理(2006年5月)             平成26年5月6日到着  5月22日完成
A. 修理前の状況
  • テーブルの浮きが悪く、回転しない。


S. 修理前点検測定

B. 原因
  • 経年劣化で圧力低下

C. 修理状況


D. 使用部品
  • 新品ポンプユニット           2組。
    足ゴム                   4個。

E. 調整・測定

F. 修理費  65,000円


Y. ユーザー宅の設置状況

A. 修理前の状況.

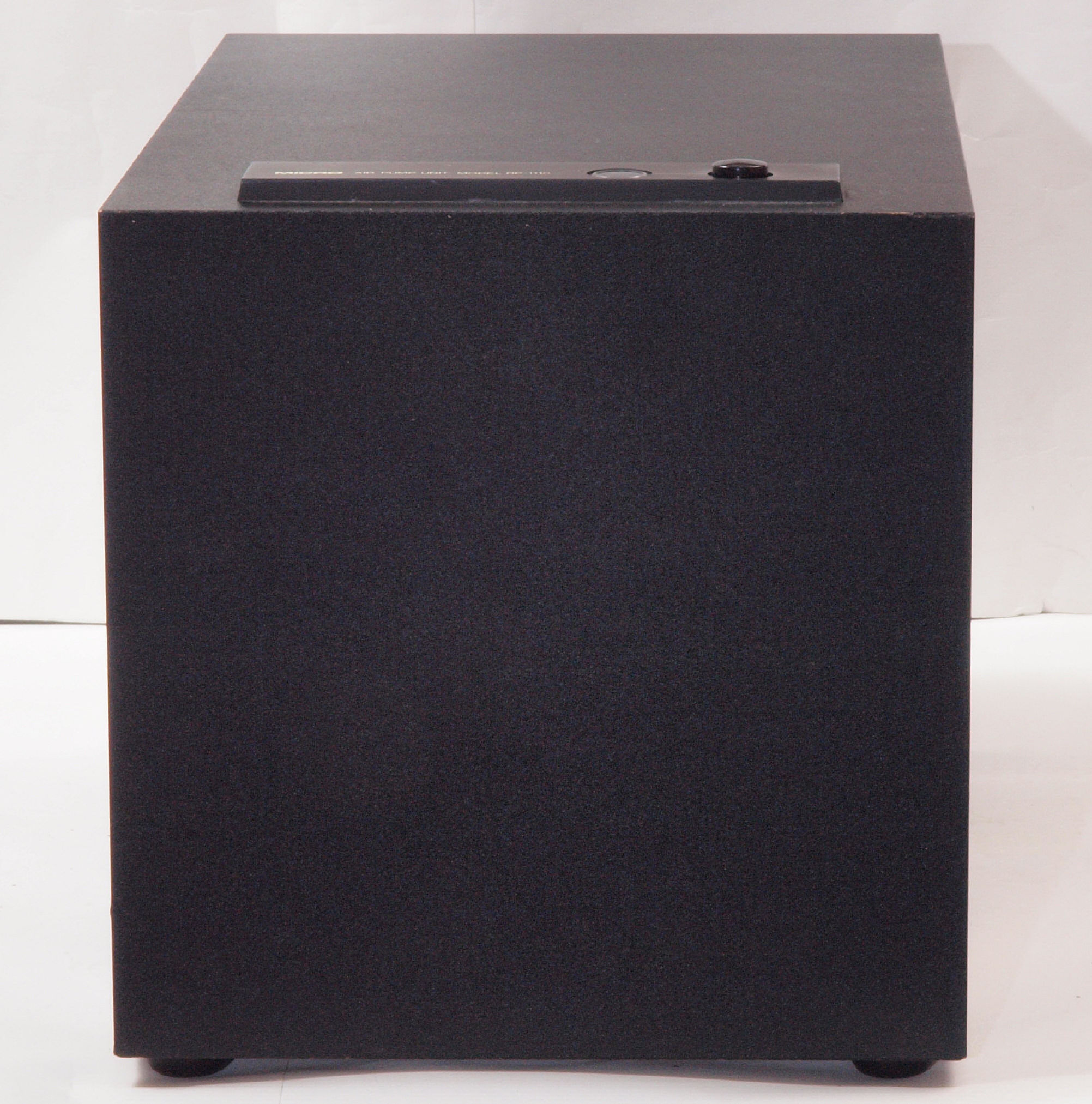

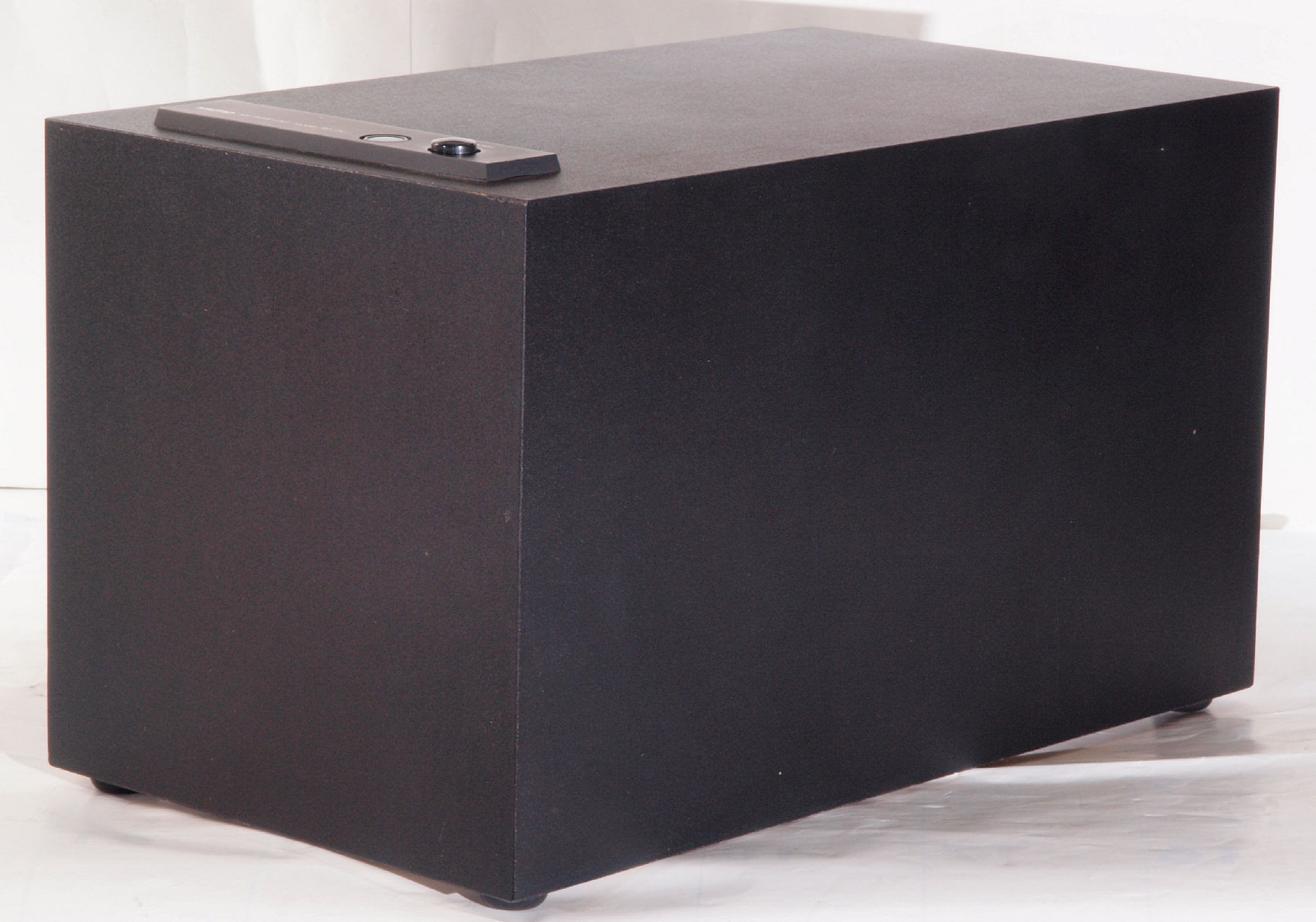

A11. 外観、 前から見る。
A12. 外観、 前右から見る
A13. 外観 後から見る
A14. 外観、 後から、電源入り口、吐出口見る。
A15. 外観 後左から見る
A16. 外観 上から見る

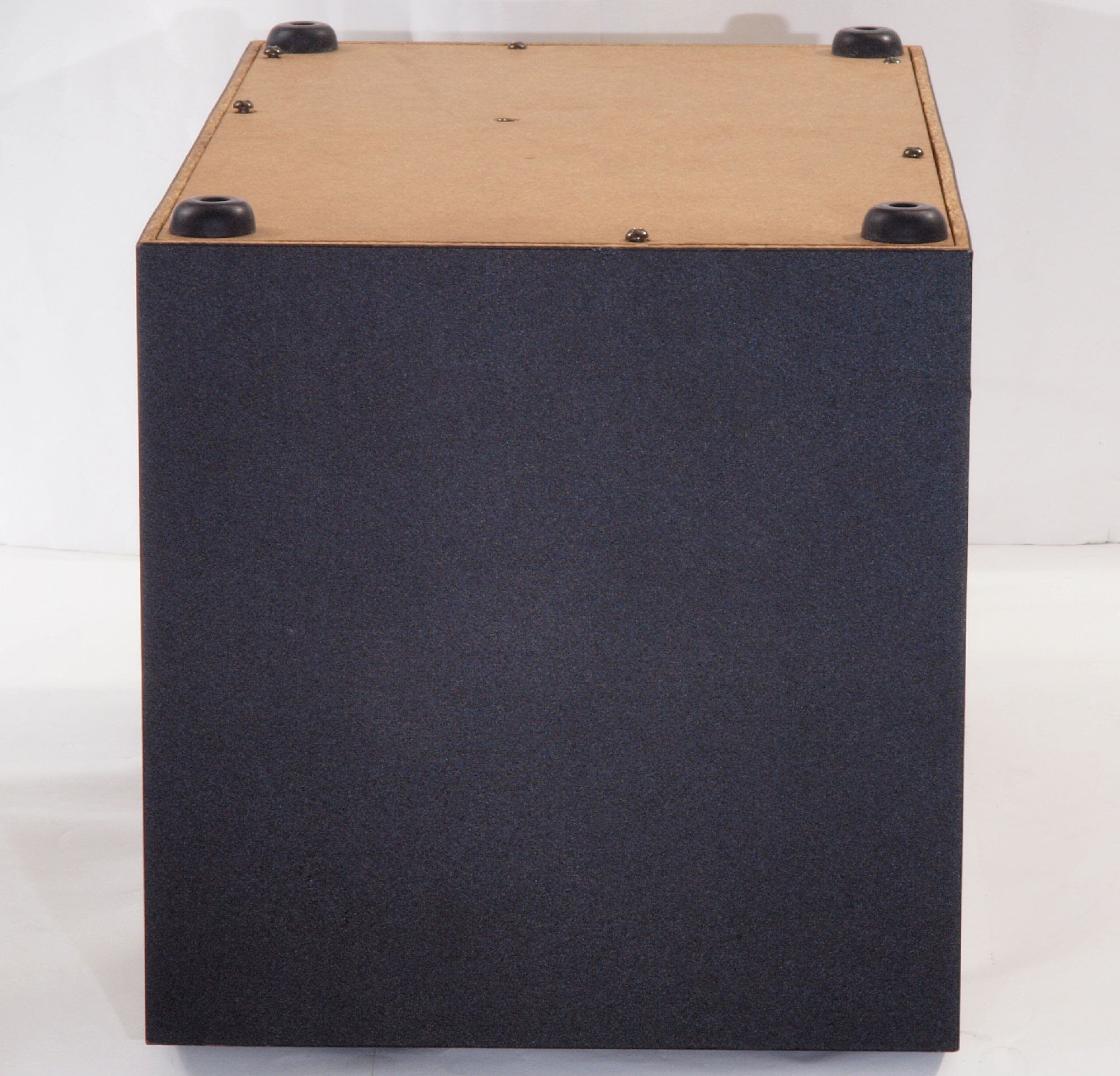

A21. 外観 下前から見る
A22. 外観 下前左から見る
A23. 外観 下後から見る
A24. 外観 下後右から見る
A31. 外観 下から見る。

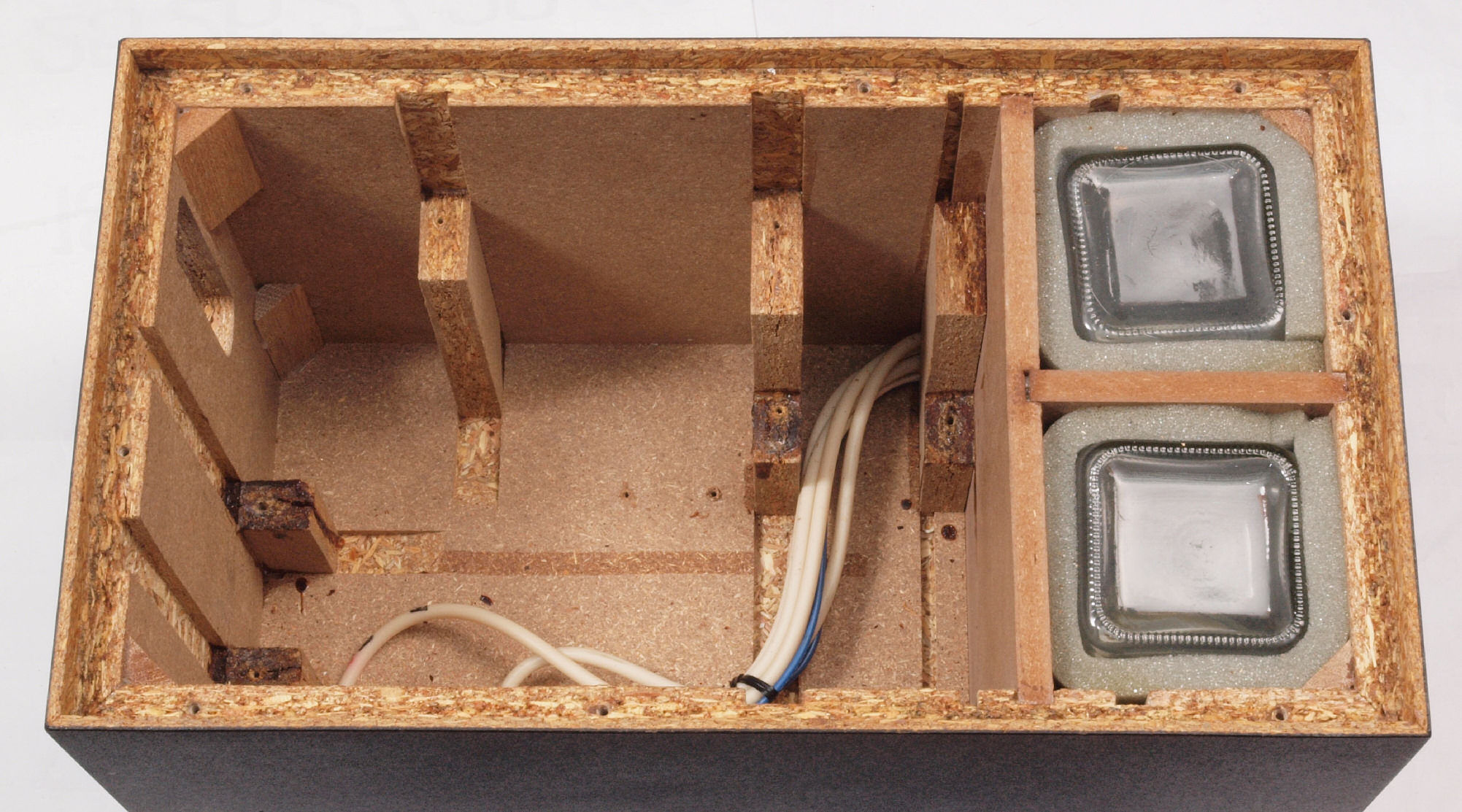

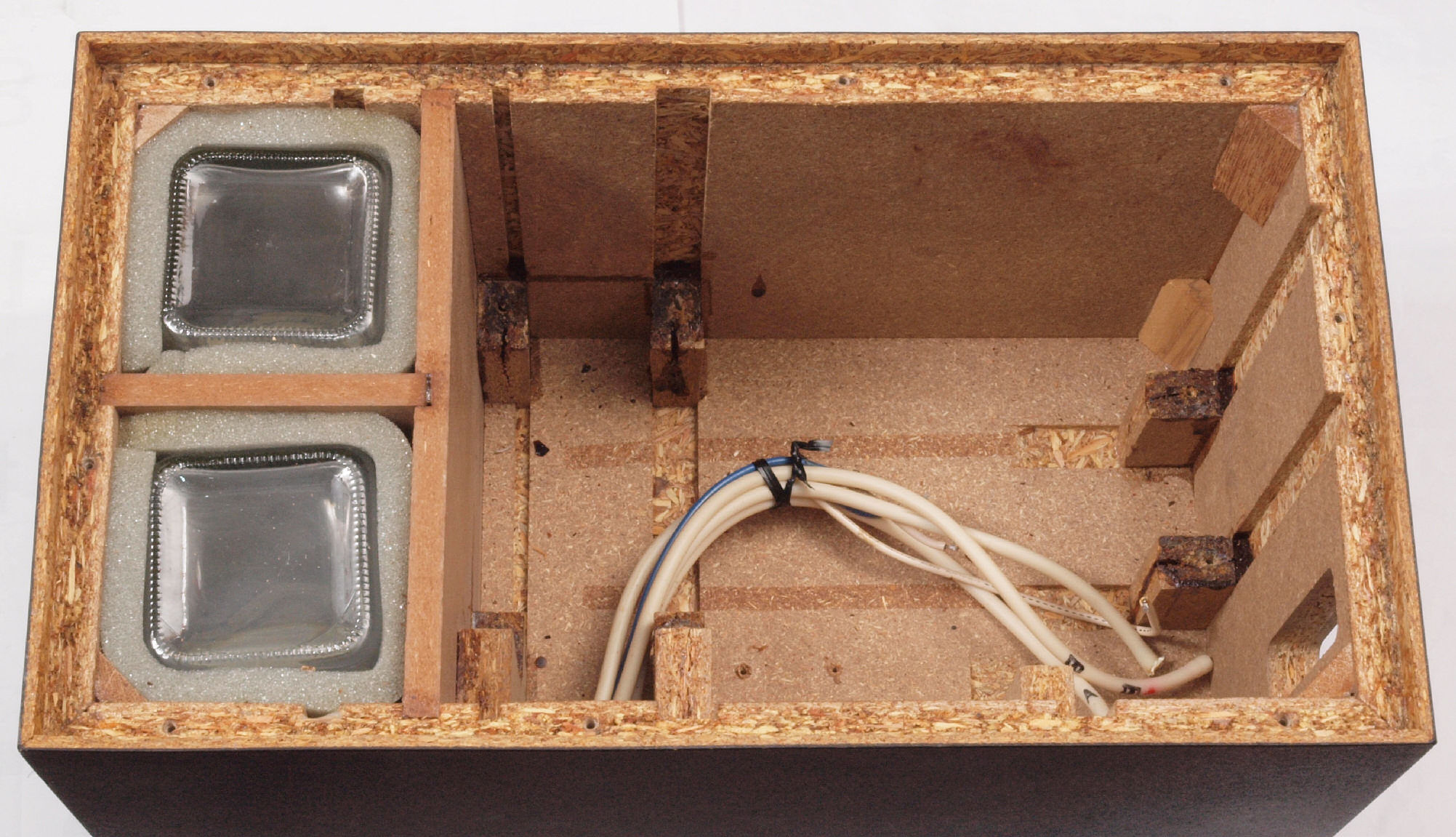

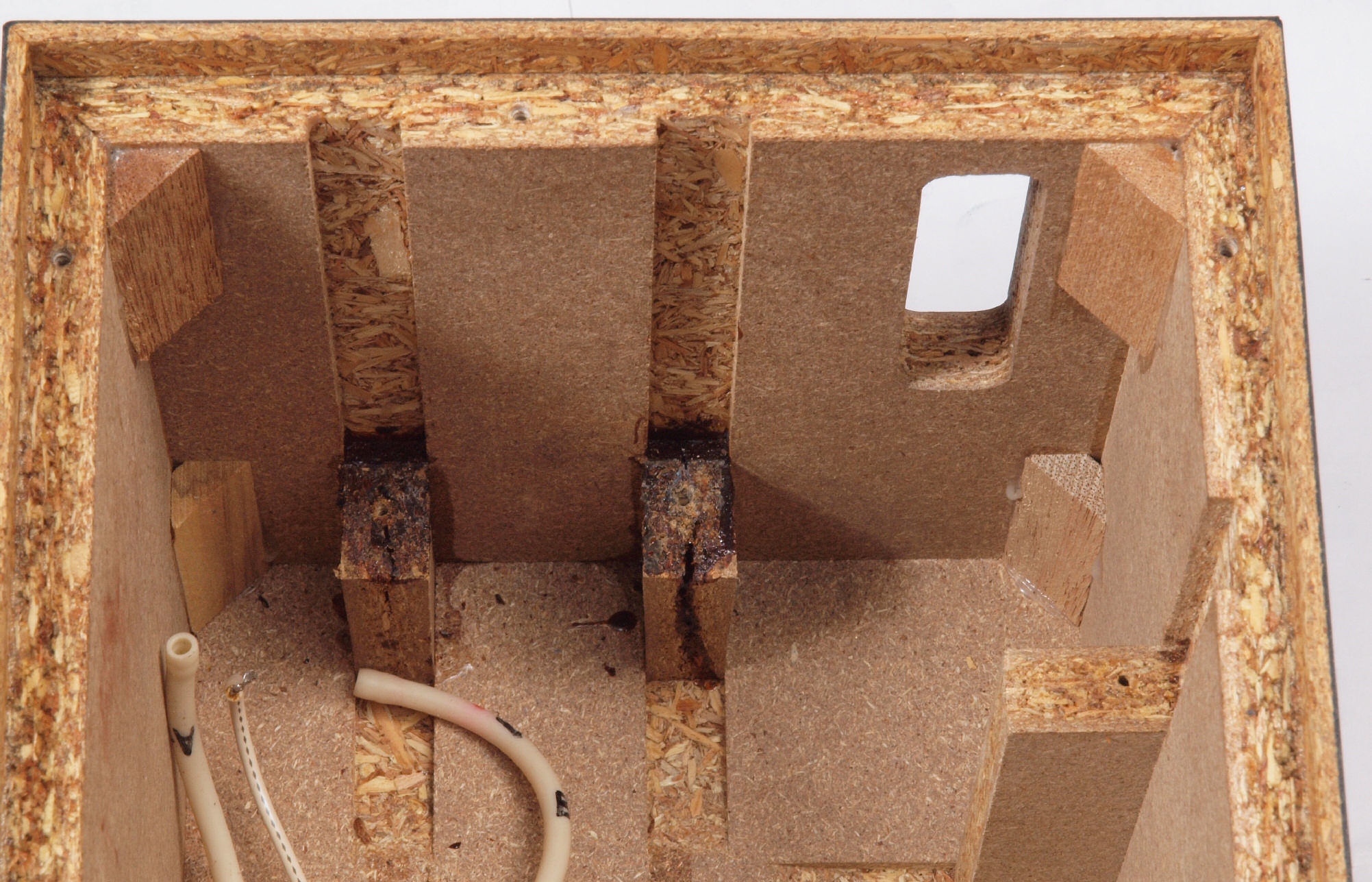

A32. 点検中 下蓋を取り、下から見る。
S. 修理前点検・測定.
S11. 測定中 「A=吐き出し」 の圧力測定。 低い
S12. 測定中 「B=吸い込」 の圧力測定。 低い
S13. 測定中 「C=吐き出し」 の圧力測定。 低い。
C. 修理状況
C11. 修理中 ポンプ取り出し。
C12. 修理後 ポンプ。
C13. 修理前 ポンプ取り出し。
C14. 修理後 ポンプ。

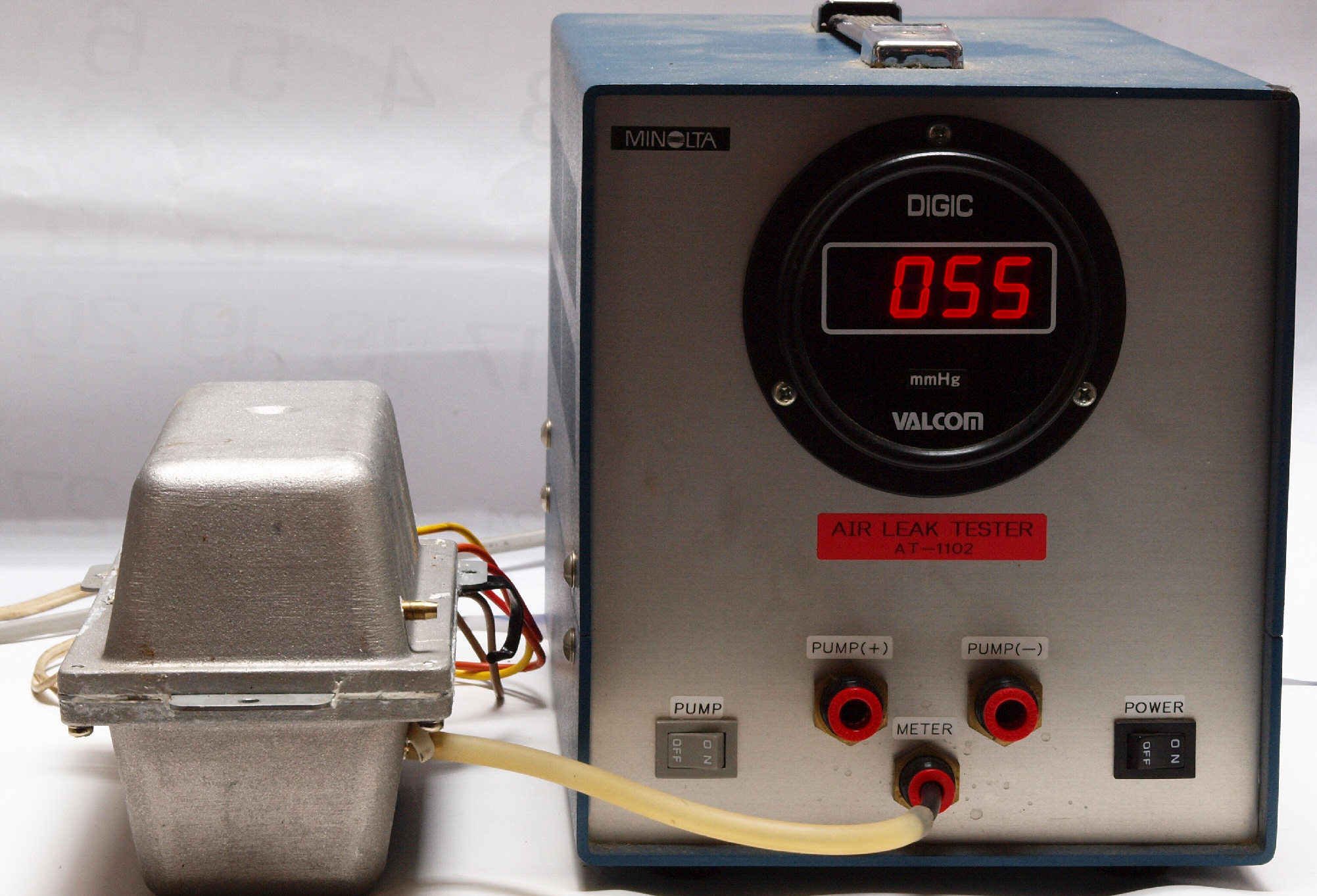

C20. 修理前 圧力測定中 「A=吐き出し用ポンプ」

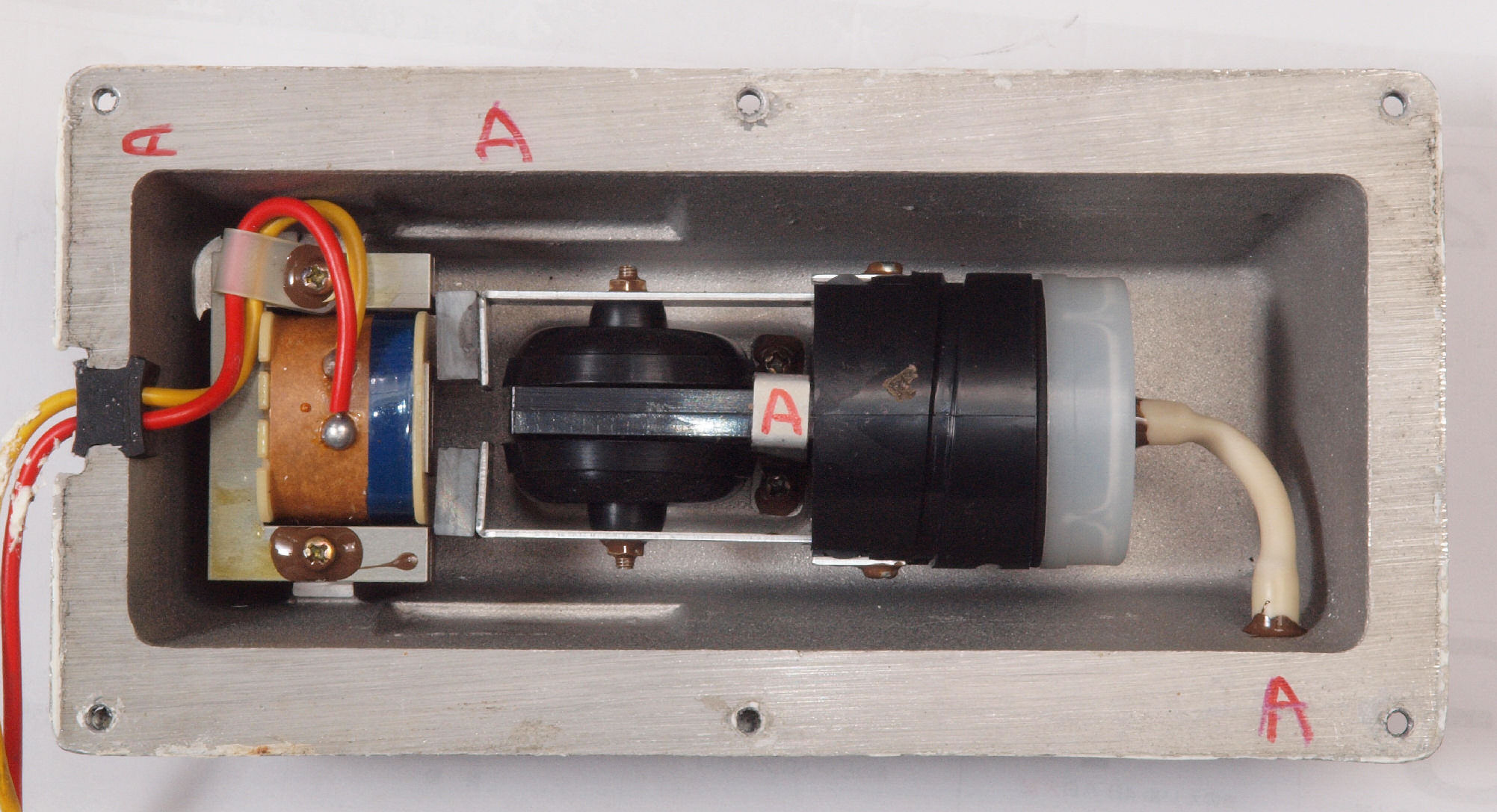

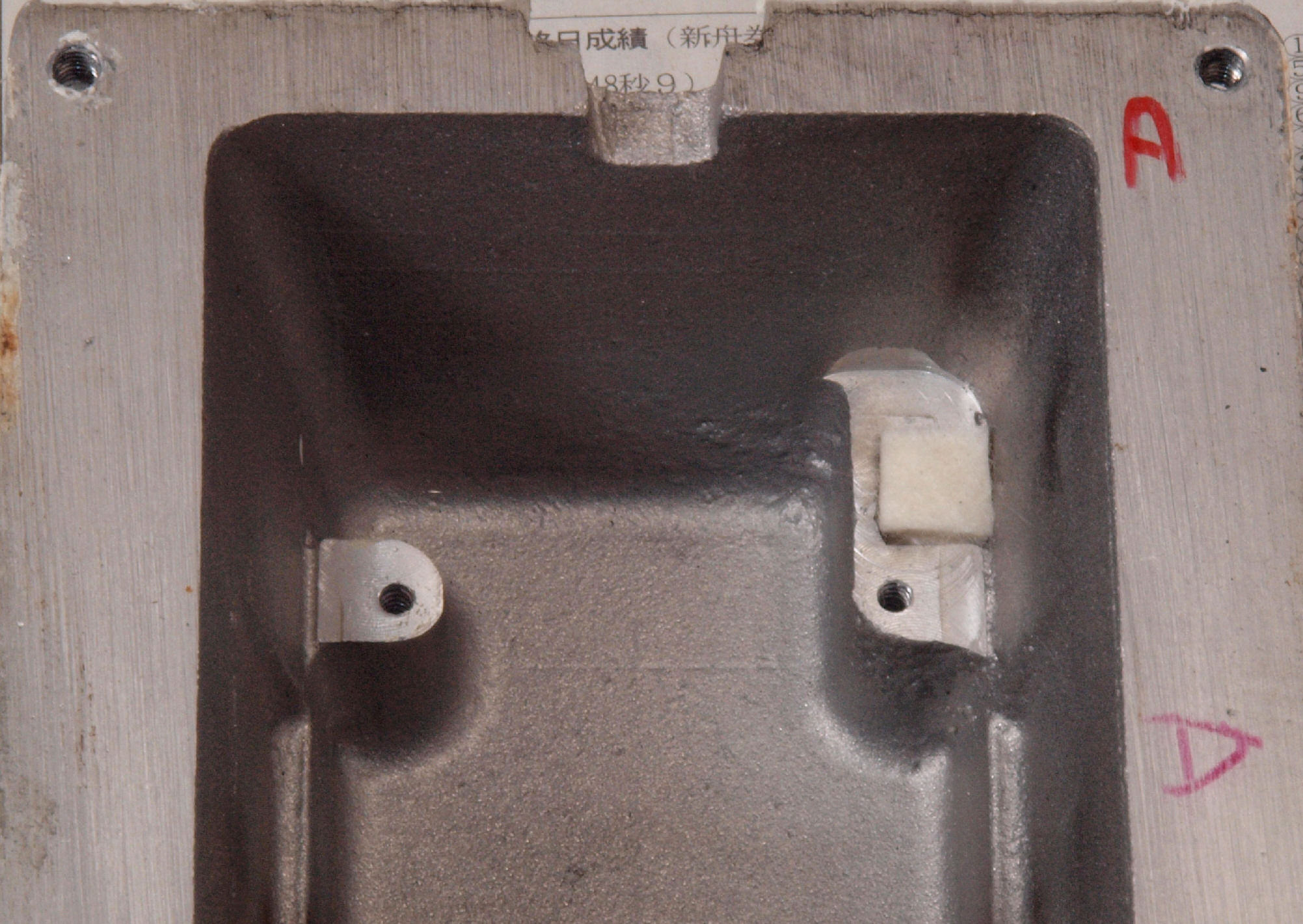

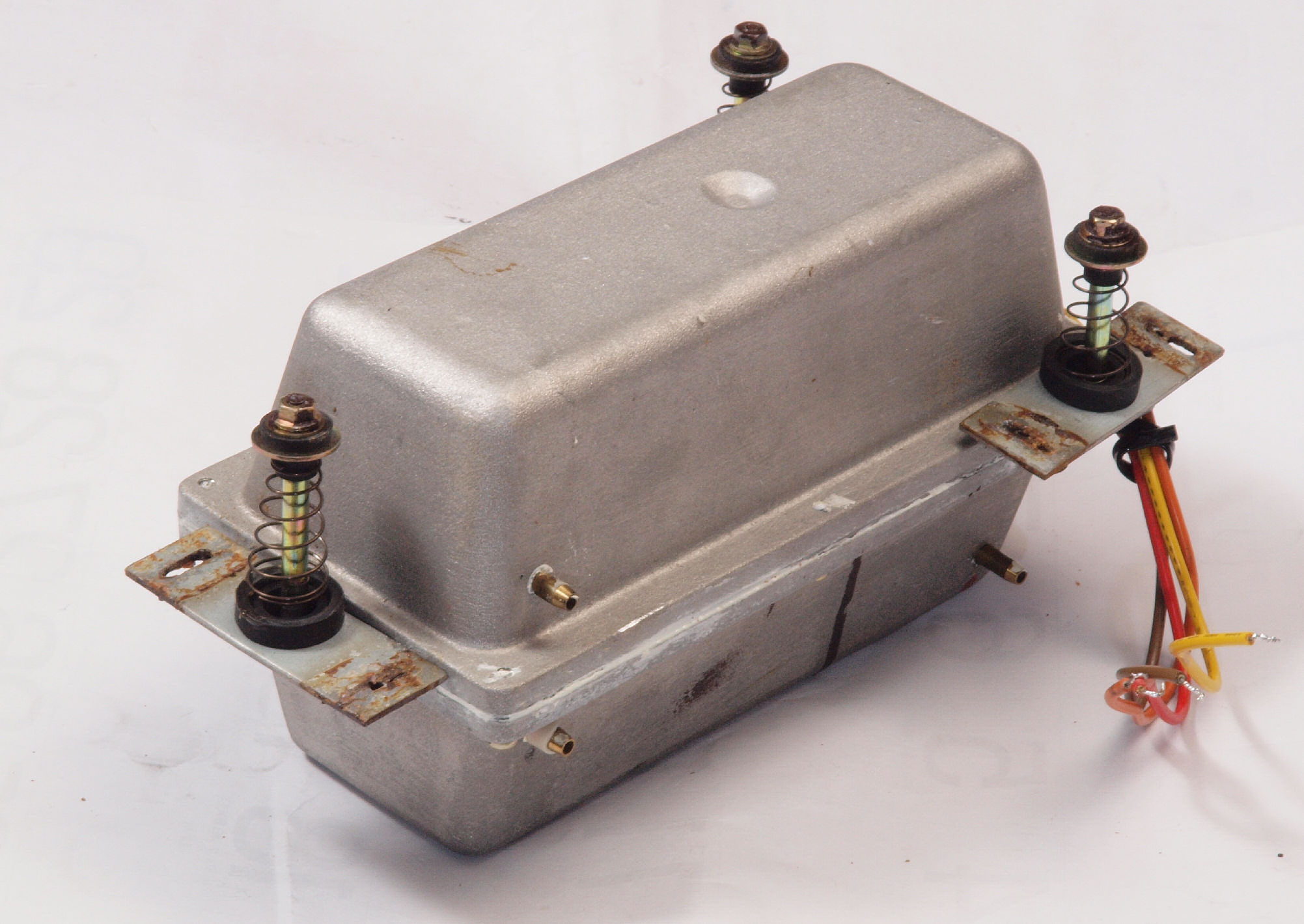

C21. 修理前 「A=吐き出し用ポンプ ユニット」
C22. 修理中 「A=吐き出し用ポンプ ユニット」、 吸い込み口のフイルター交換後。

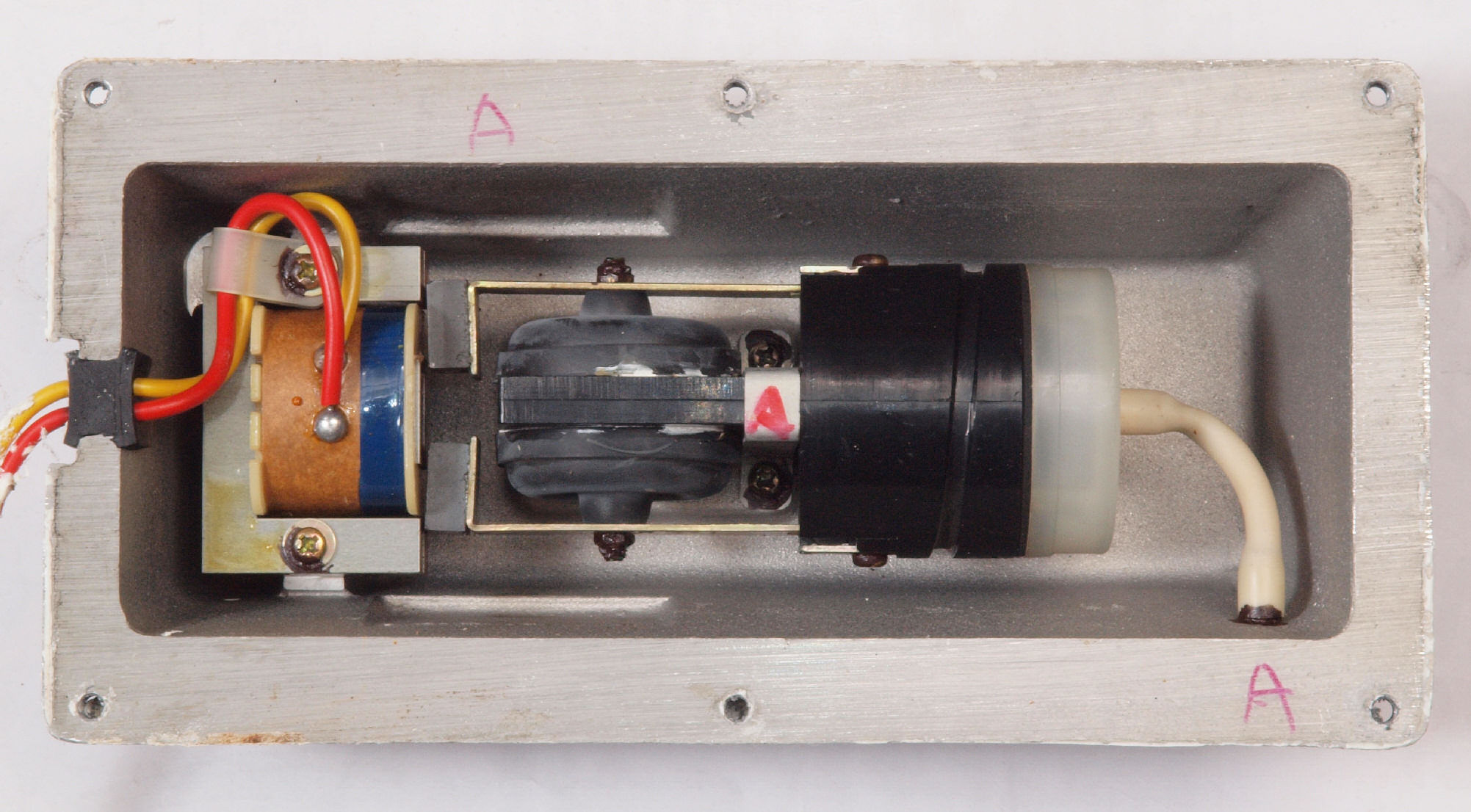

C23. 修理(交換)後 「A=吐き出し用ポンプ ユニット」

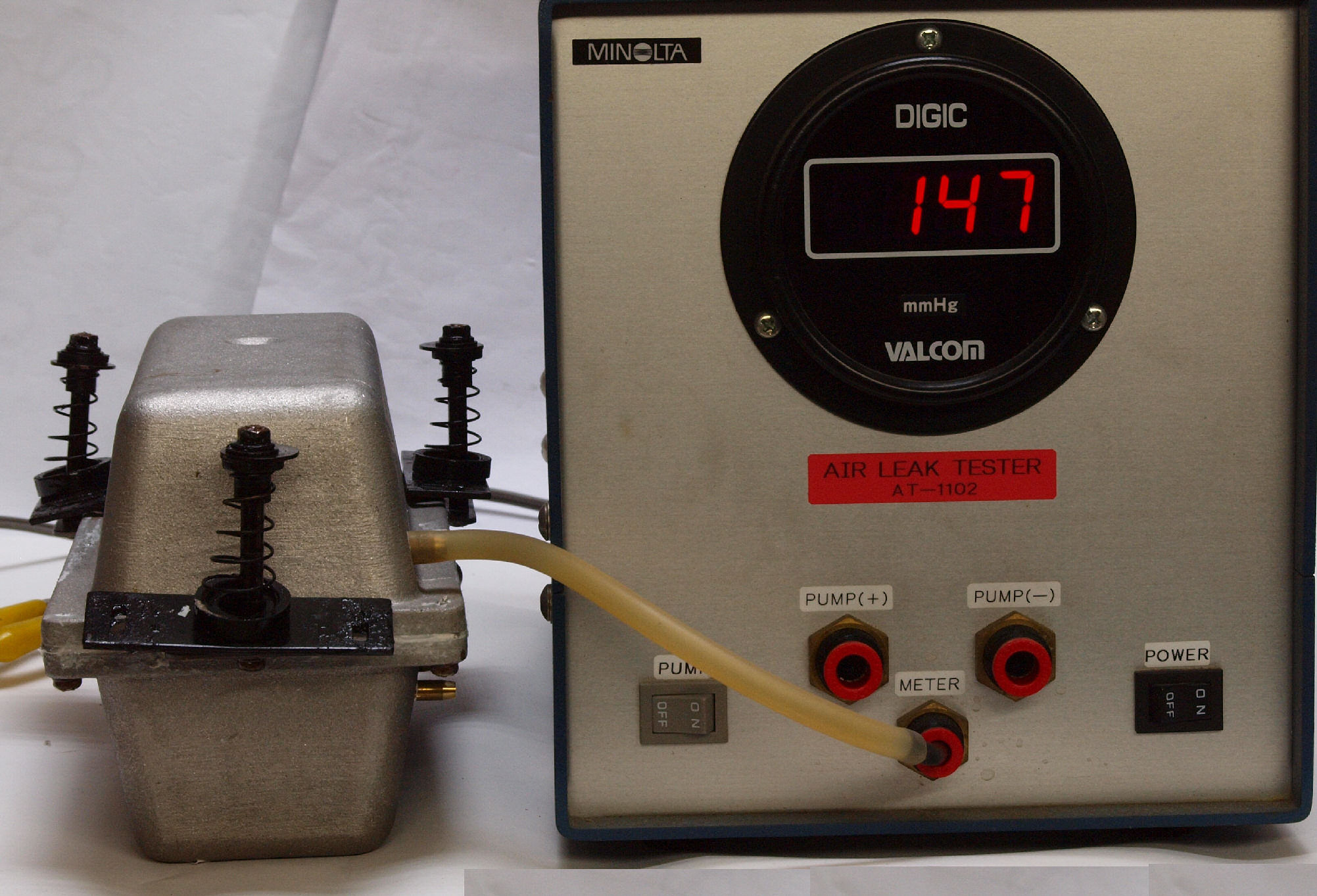

C24. 修理(交換)後圧力測定中 「A=吐き出し用ポンプ ユニット」
C30. 修理前 圧力測定中 「C=吐き出し」

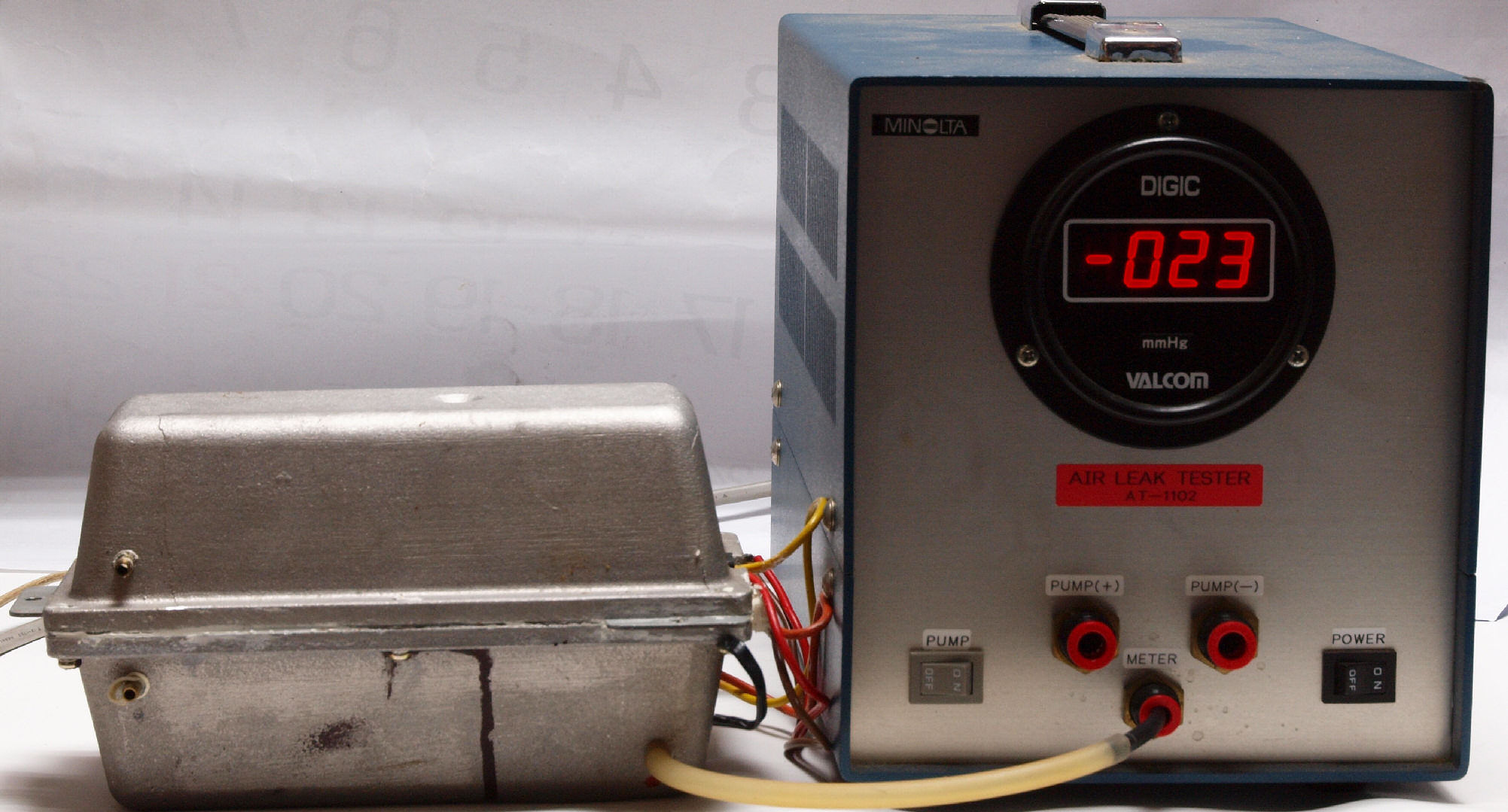

C31. 修理前 圧力測定中 「B=吸い込み」
C32. 修理前 「B.C=吐き出し・吸い込みポンプ ユニット」
C33. 修理中 「B.C=吐き出し用ポンプ ユニット」、 吸い込み口のフイルター交換後。
C34. 修理(交換)後 「B.C=吐き出し・吸い込みポンプ ユニット」
C35. 修理(交換)後圧力測定中 「C=吐き出し」
C36. 修理(交換)後圧力測定中 「B=吸い込み」
C41. 修理前 木箱圧縮板右側。

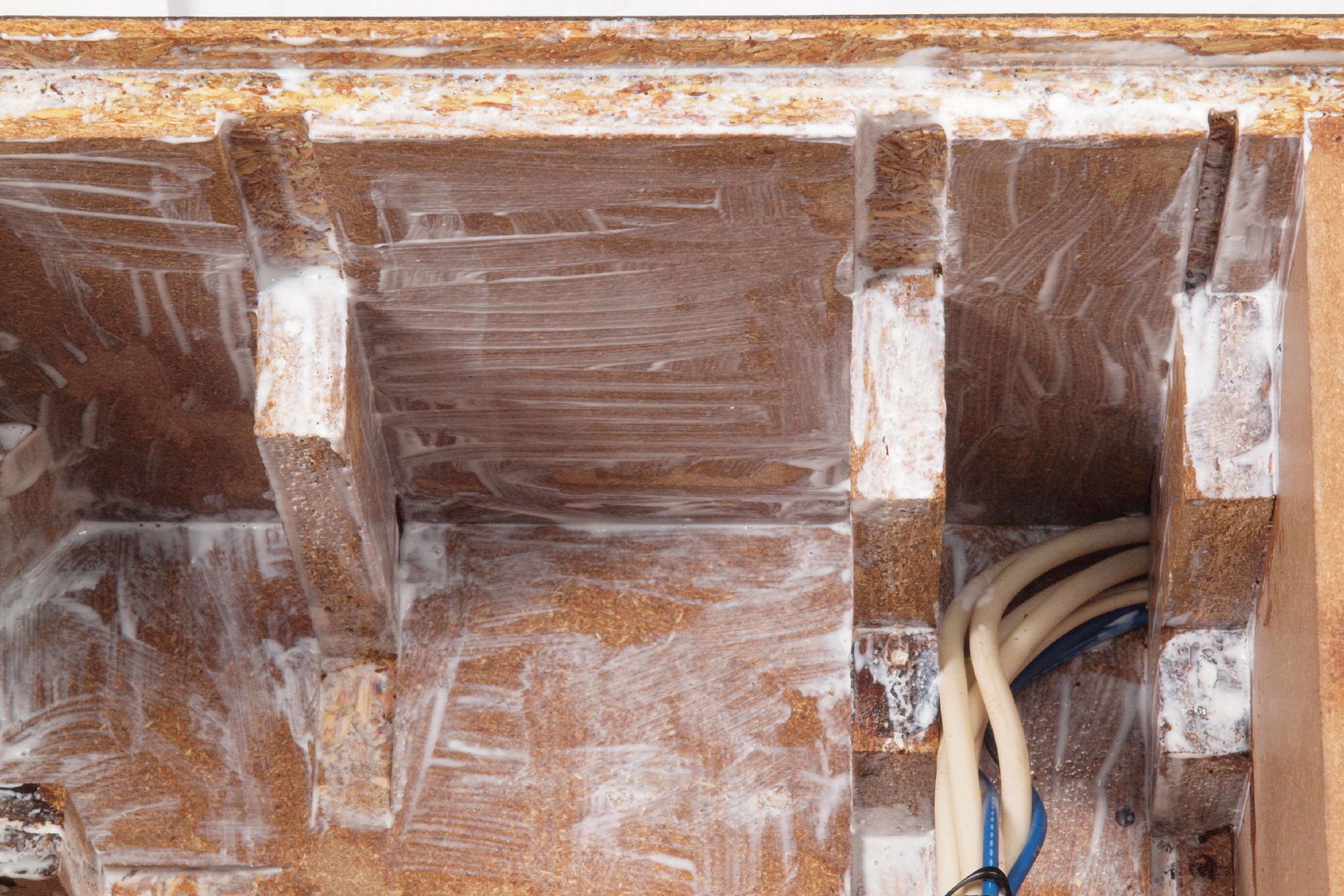

C42. 修理中 木箱圧縮板右側。 圧縮板にボンドを塗って固めている。
C43. 修理後 木箱圧縮板右側。 表に出るところは、ラッカーを吹き付ける。
C44. 修理前 木箱圧縮板左側。
C45. 修理中 木箱圧縮板左側。 圧縮板にボンドを塗って固めている。
C46. 修理後 木箱圧縮板左側。 表に出るところは、ラッカーを吹き付ける。
C51. 修理前 フューズ取付圧縮板。
C52. 修理中 フューズ取付圧縮板。 圧縮板にボンドを塗って固めている。
C53. 修理(塗装)後 フューズ取付圧縮板。
C54. 修理前 フューズ取付圧縮板裏。
C55. 修理(塗装)後 フューズ取付圧縮板裏。
C56. 修理前 フューズ取付け台。
C57. 修理中 フューズ取付け台。 圧縮板にボンドを塗って固めている。
C58. 修理(塗装)後 フューズ取付け台。

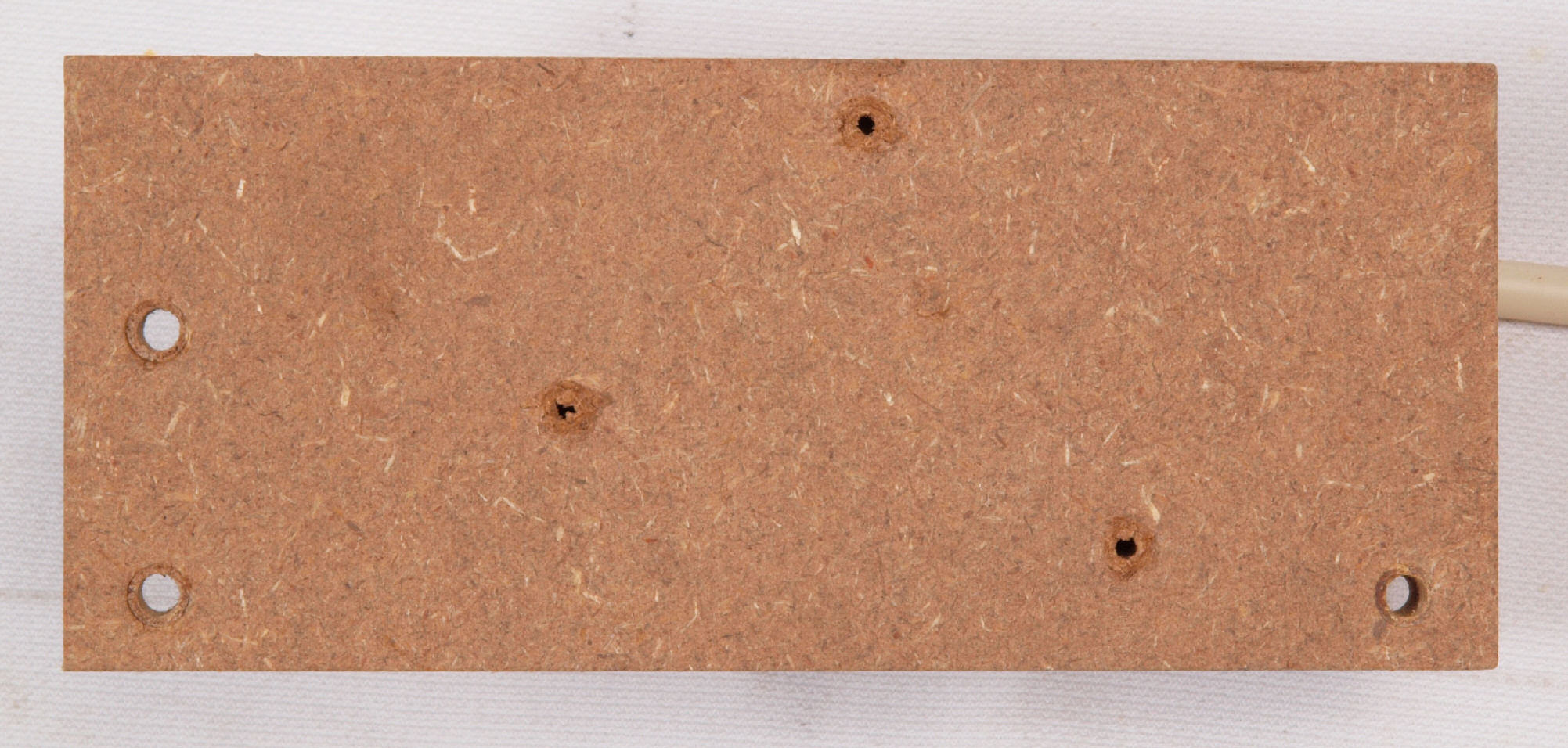

C61. 修理前 ポンプ取り付け板。

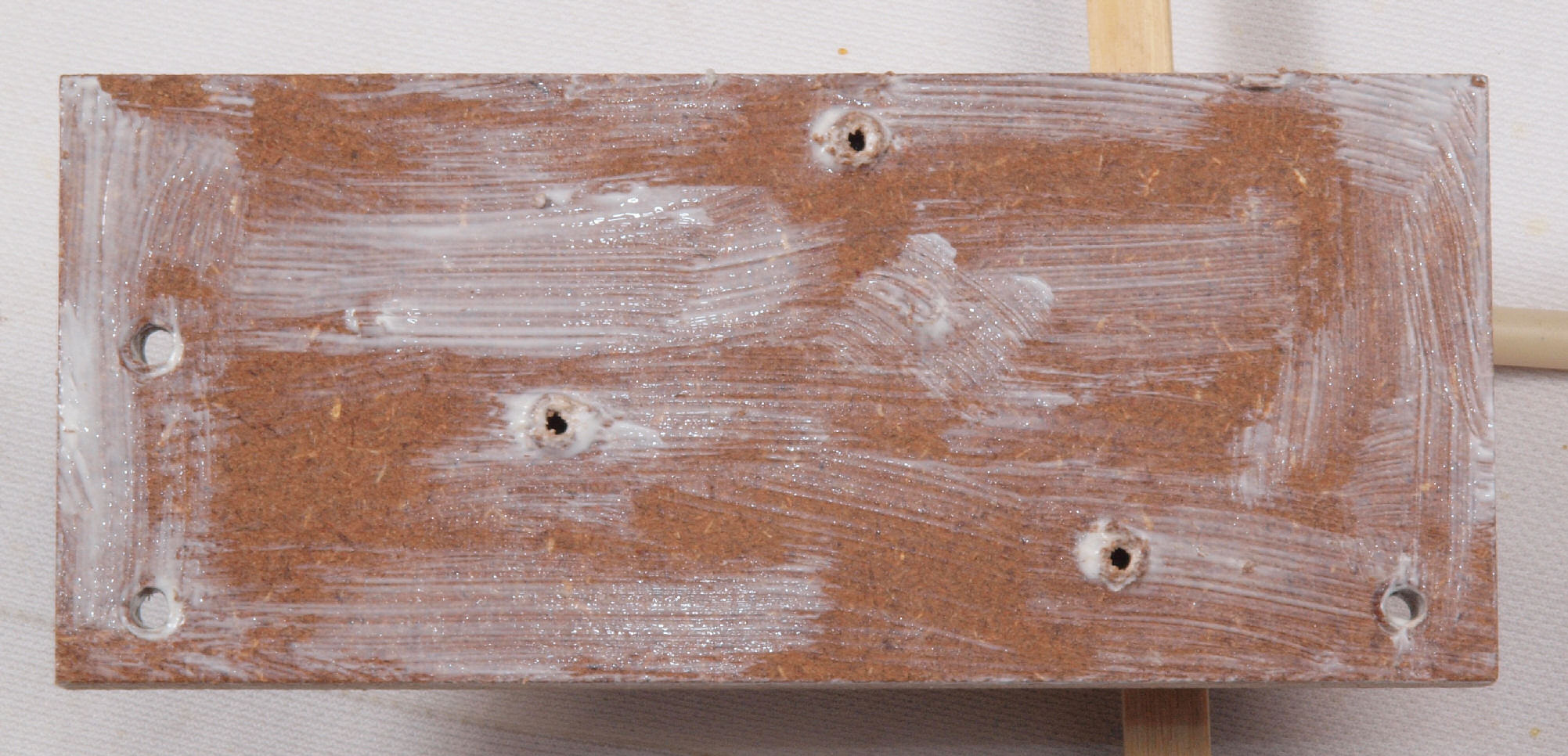

C62. 修理中 ポンプ取り付け板、 ボンドを染みこませる。木ネジで割れた所は十分に染み込ませる。

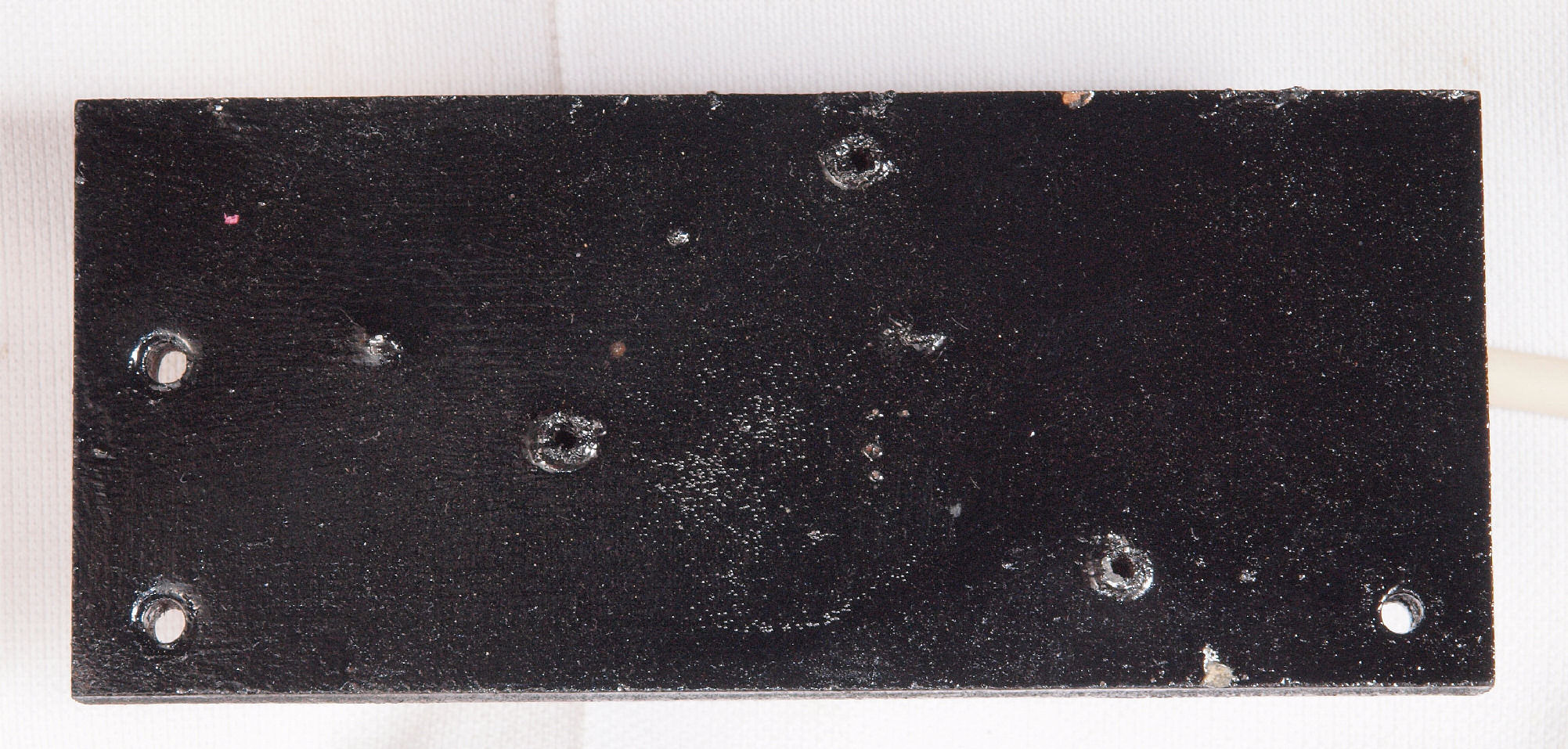

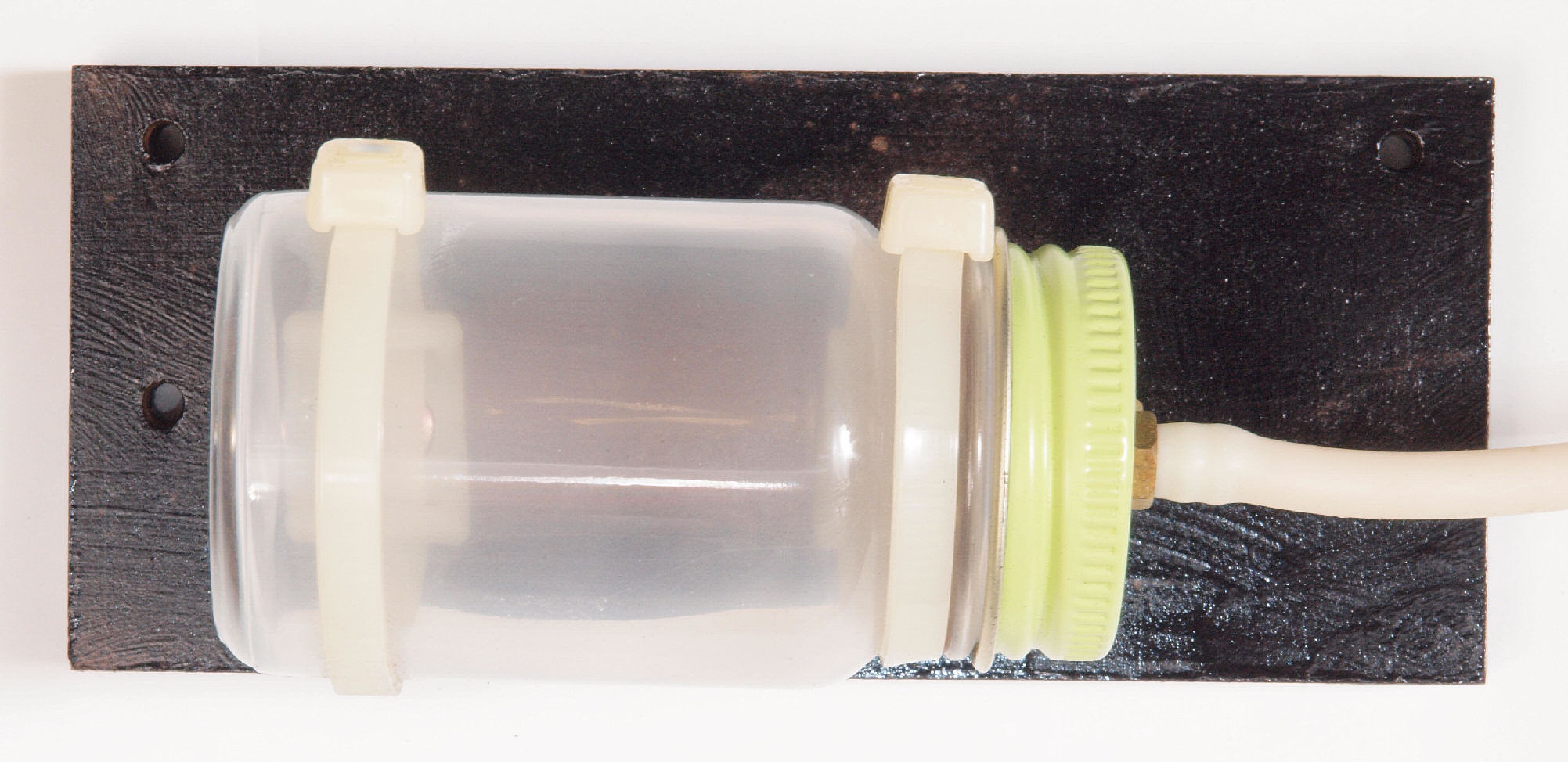

C63. 修理(塗装)後 ポンプ取り付け板。
C64. 修理前 ポンプ取り付け板2。
C65. 修理中 ポンプ取り付け板2、 ボンドを染みこませる。木ネジで割れた所は十分に染み込ませる。
C66. 修理(塗装)後 ポンプ取り付け板2。
C67. 修理前 「電源入り口、吐出口取り付け板」 の穴

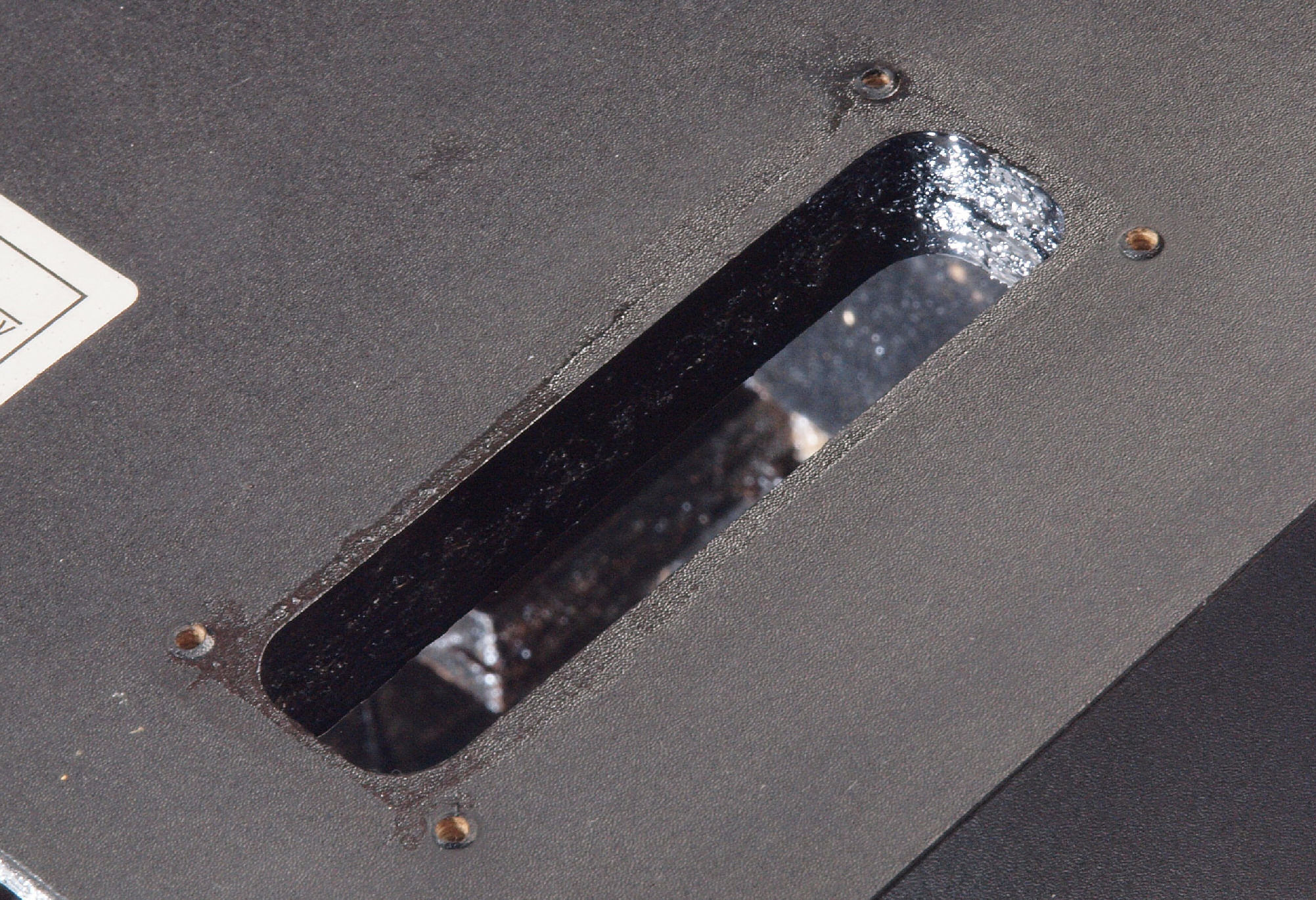

C68. 修理中 「電源入り口、吐出口取り付け板」 の穴、ボンドを染みこませる。
C69. 修理後 「電源入り口、吐出口取り付け板」、 さらにラッカーを吹き付ける。

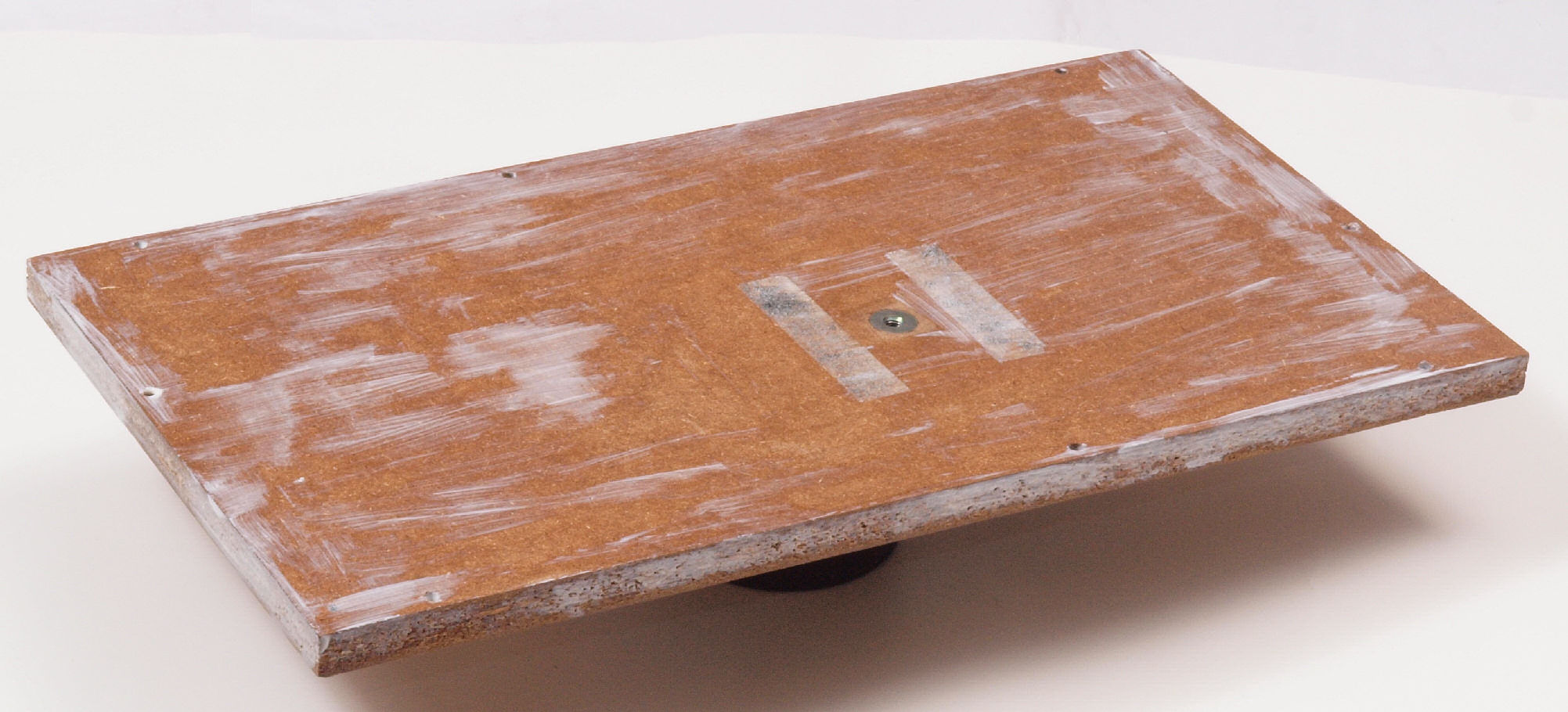

C71. 修理前 下蓋表

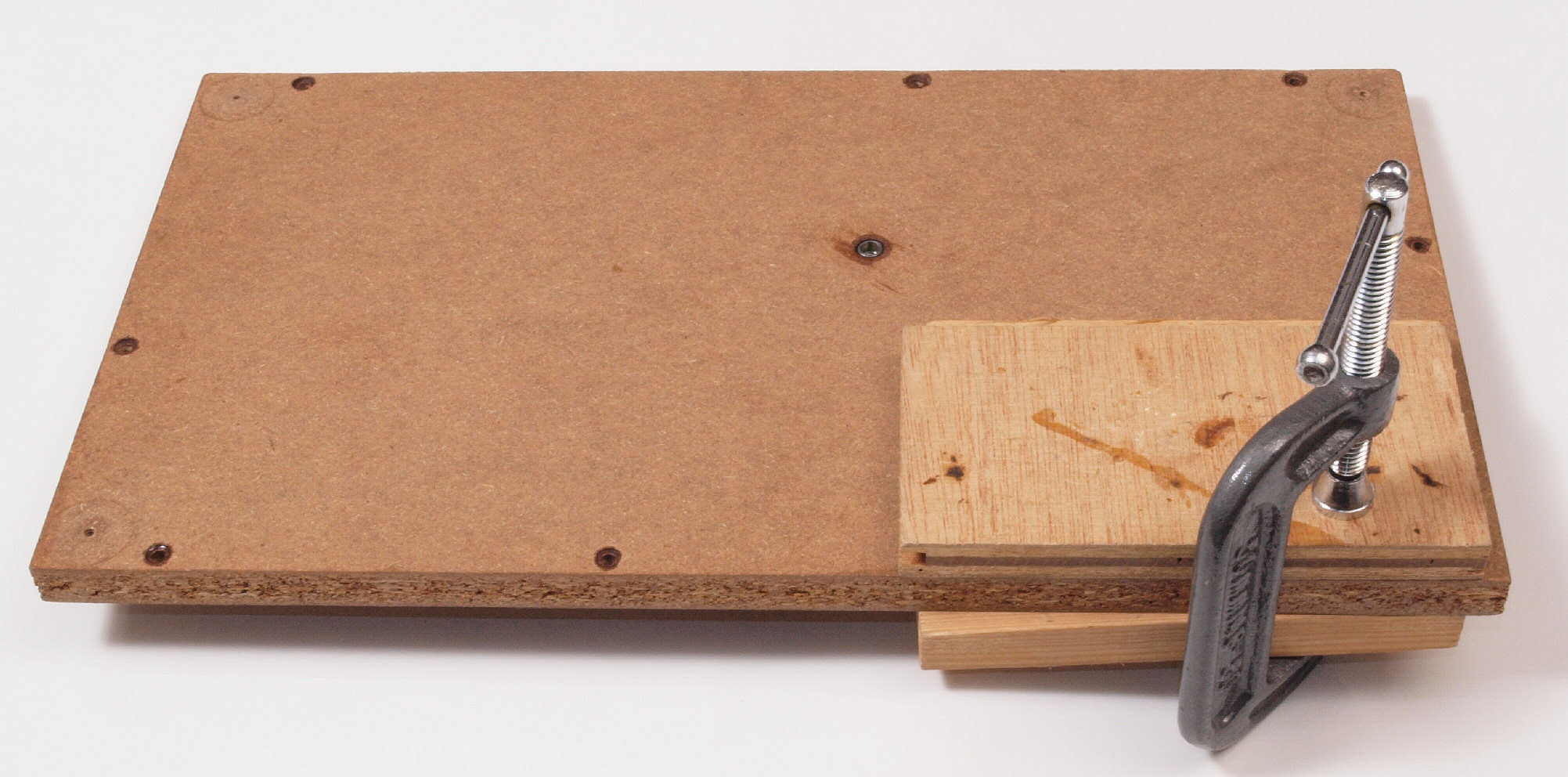

C712. 修理中 下蓋表。 割れや膨れはしゃこ万力で押さえて、接着する。

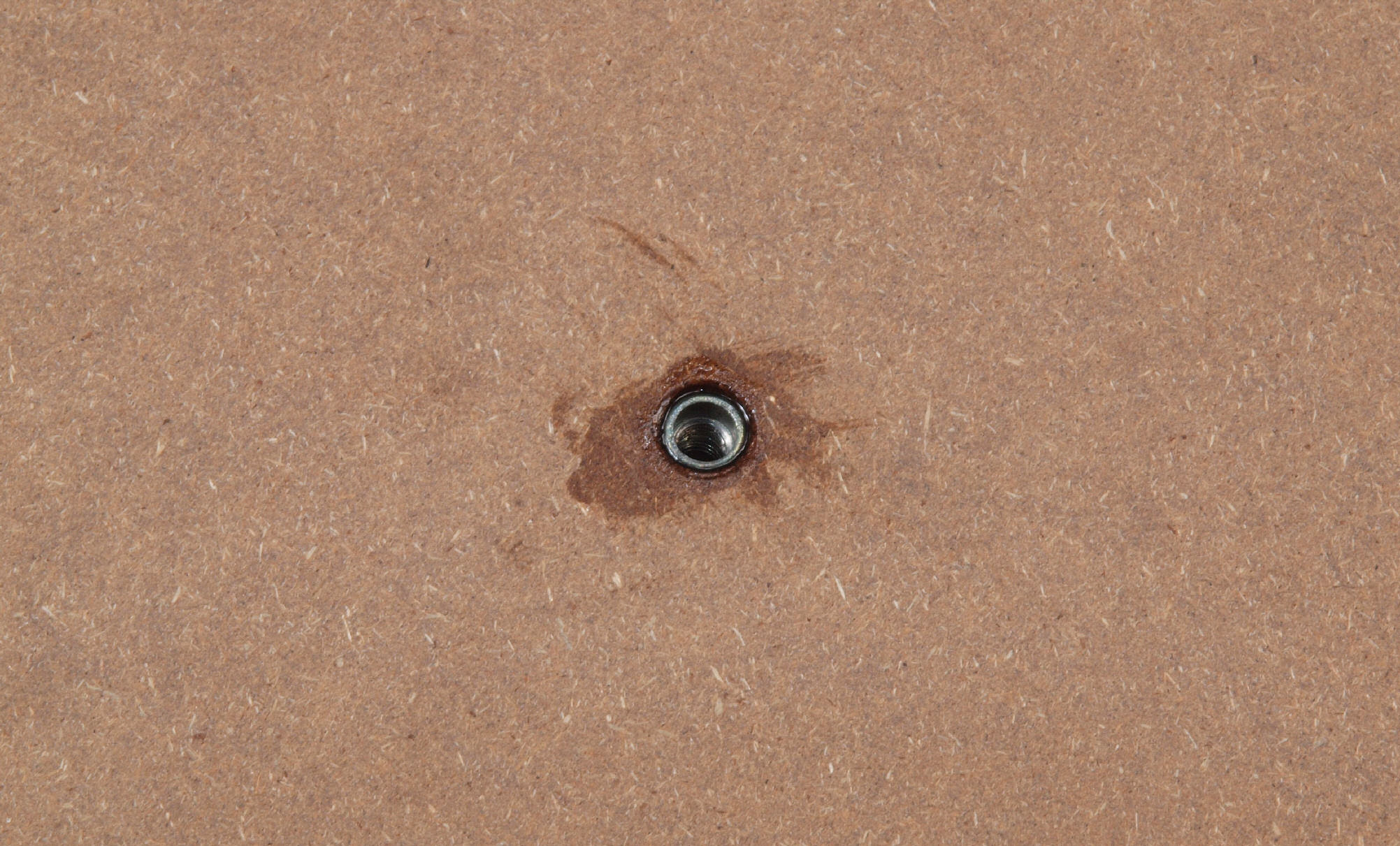

C72. 修理中 下蓋表。 ポンプ固定ビスを受けるナットは十分に接着する。
C73. 修理(塗装)後 下蓋表、 ラッカーを吹き付ける。
C74. 修理前 下蓋(底板)裏右横側
C75. 修理中 下蓋(底板)裏右横側、ボンドを染みこませる。
C76. 修理(塗装)後 下蓋(底板)裏右横側、 さらにラッカーを吹き付ける。
C77. 修理前 下蓋(底板)裏左横側
C78. 修理中 下蓋(底板)裏左横側、ボンドを染みこませる。
C79. 修理(塗装)後 下蓋(底板)裏左横側、 さらにラッカーを吹き付ける。

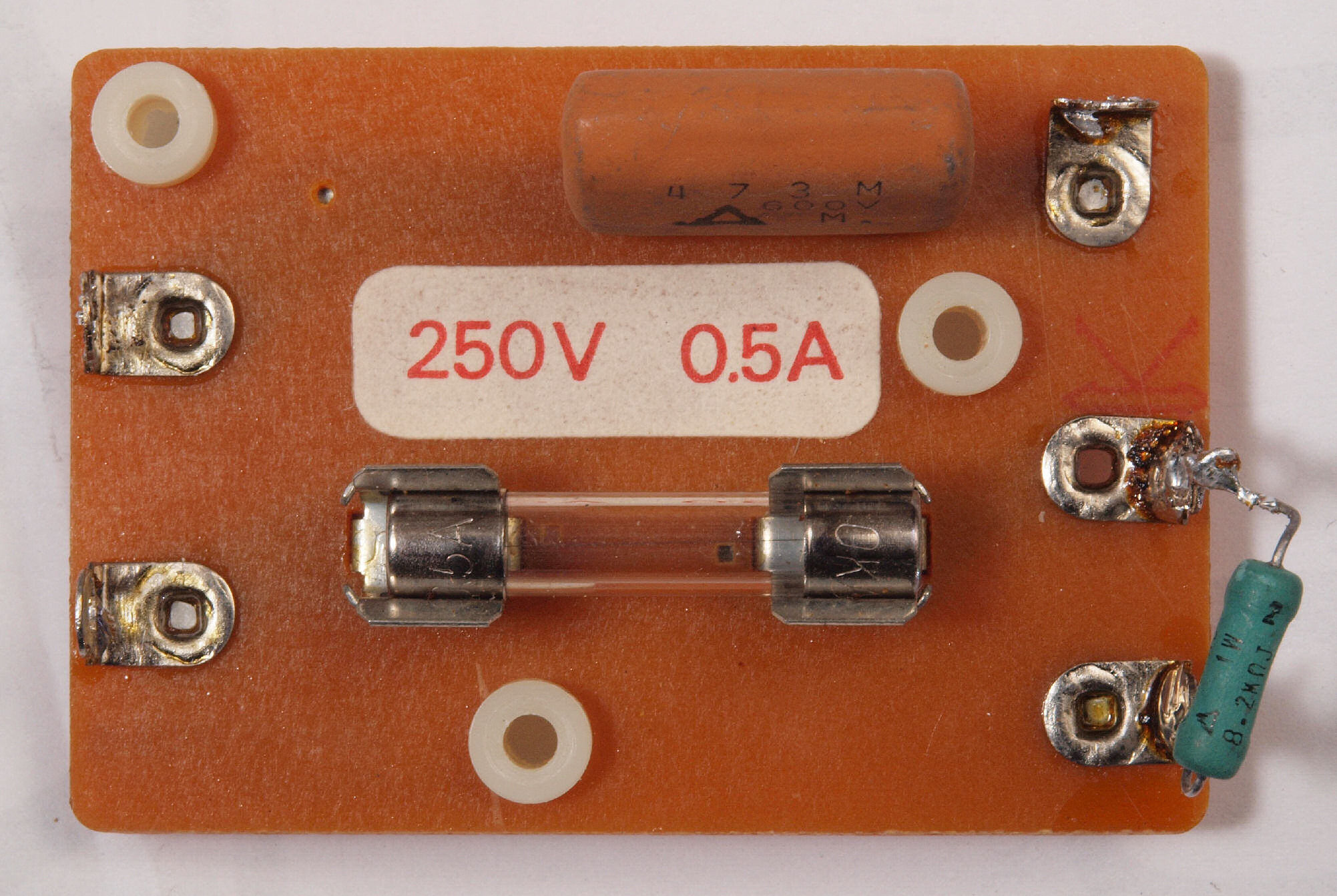

C81. 修理前 フューズ基板。
C82. 修理前 フューズ基板裏。

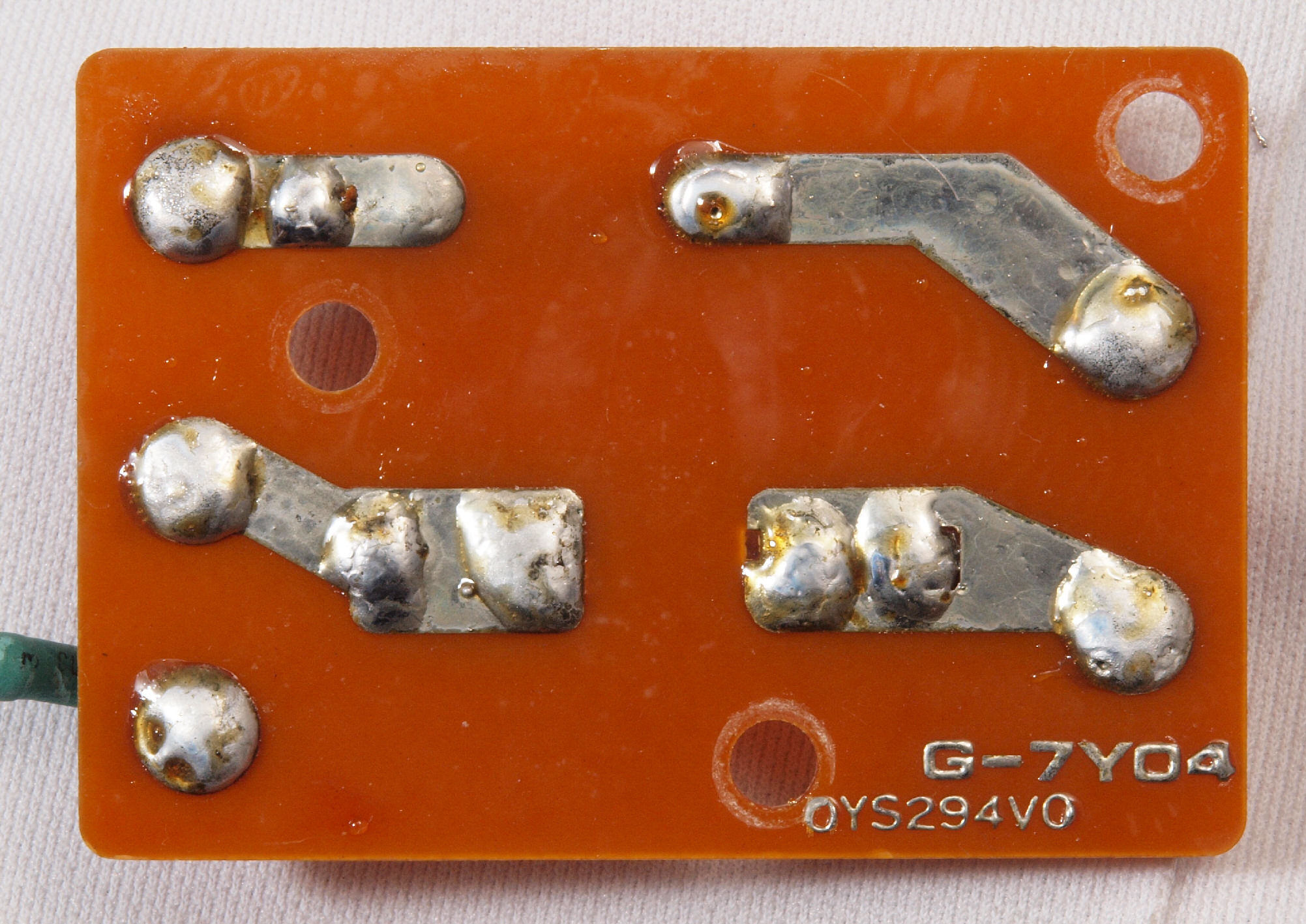

C83. 修理(半田補正)後 フューズ基板裏。
C84. 完成フューズ基板裏。

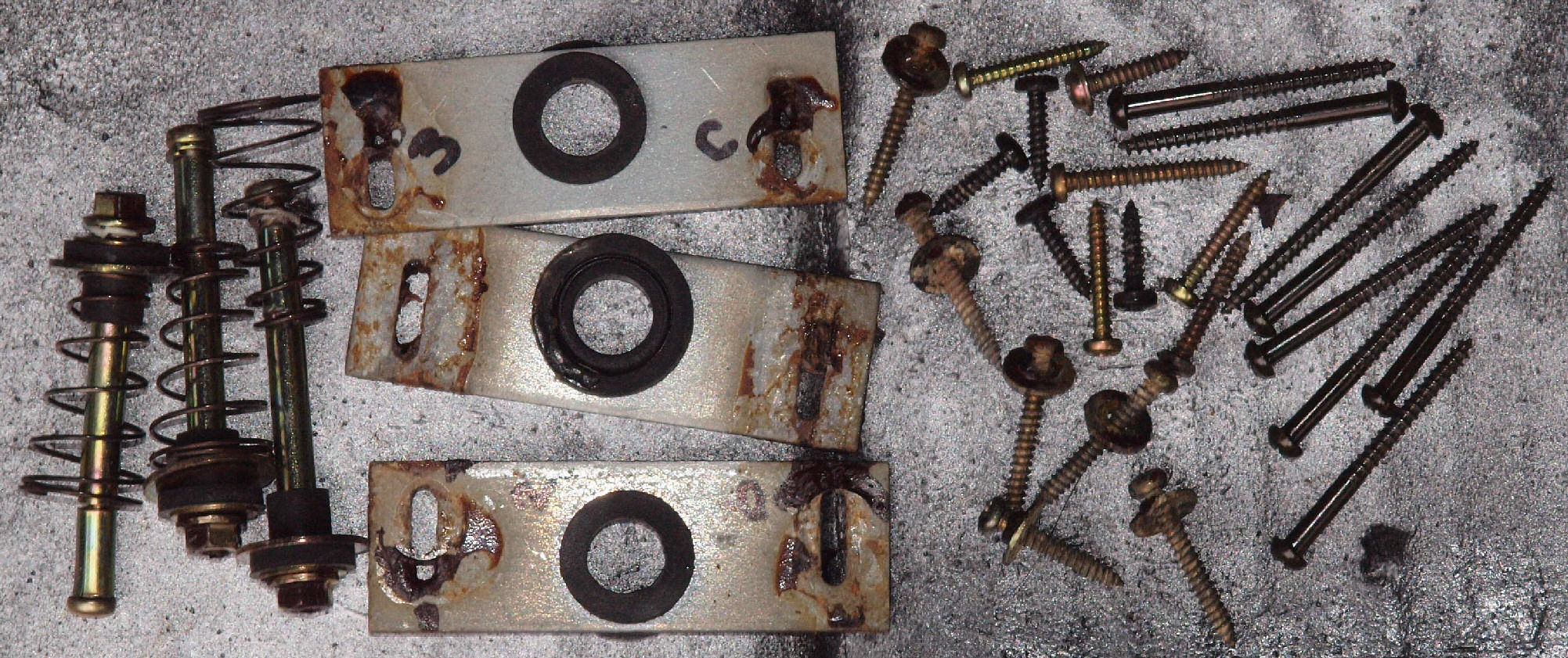

C91. 修理前  各種止めネジ+ポンプ取り付け金具類、錆は少ない。
C92. 修理(塗装)後 各種止めネジ+ポンプ取り付け金具類、 錆止めにラッカーを吹き付ける。

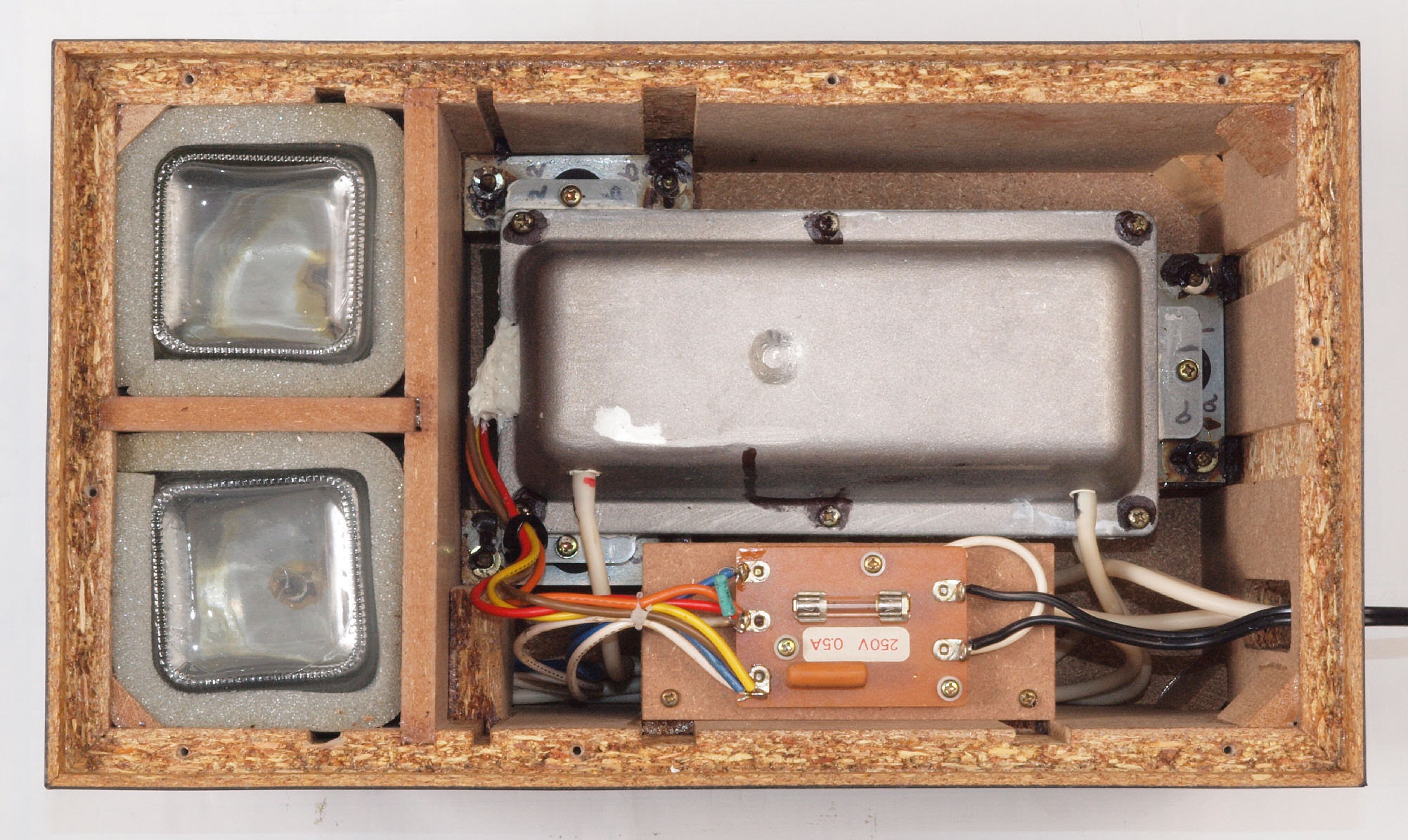

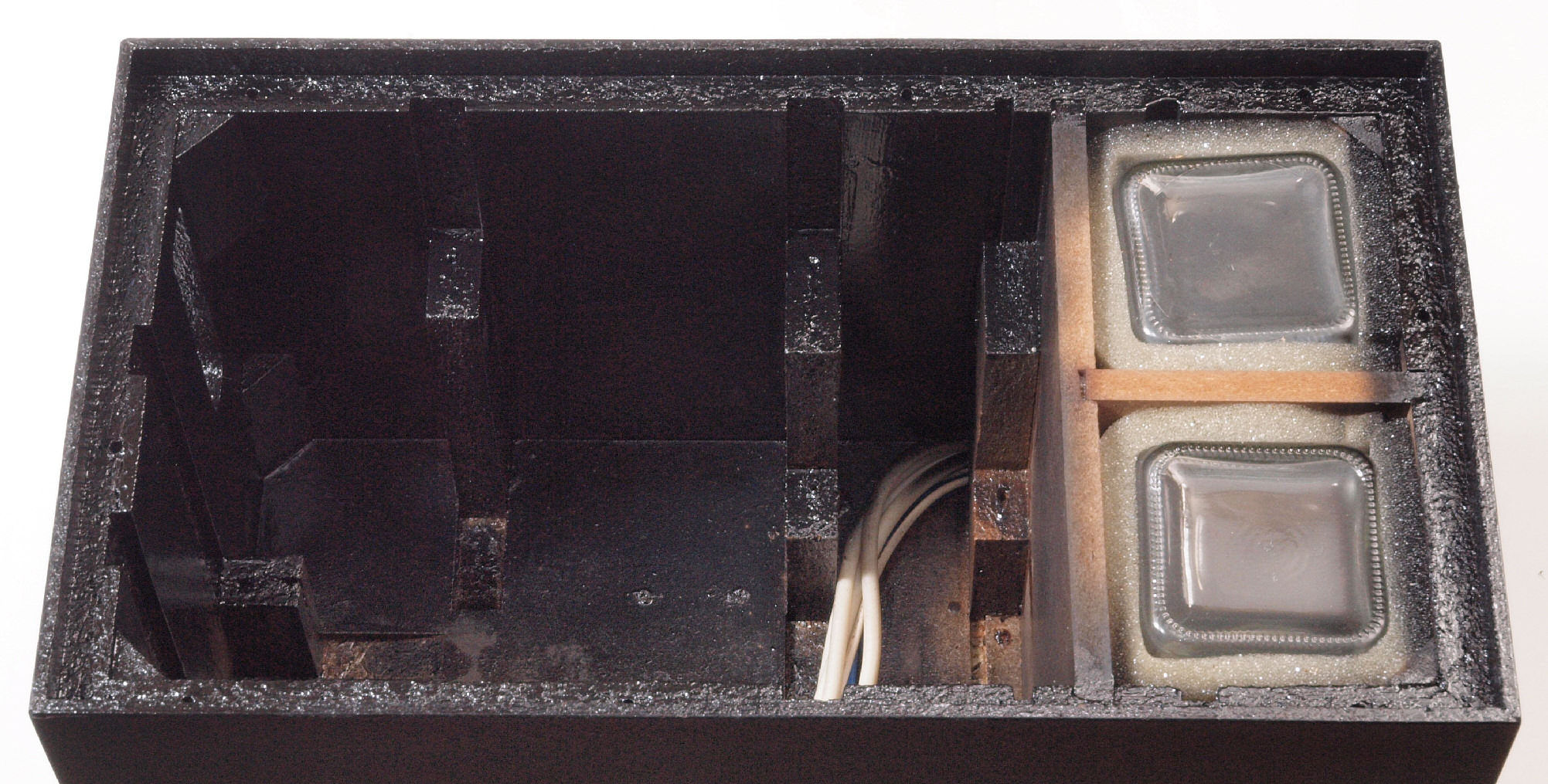

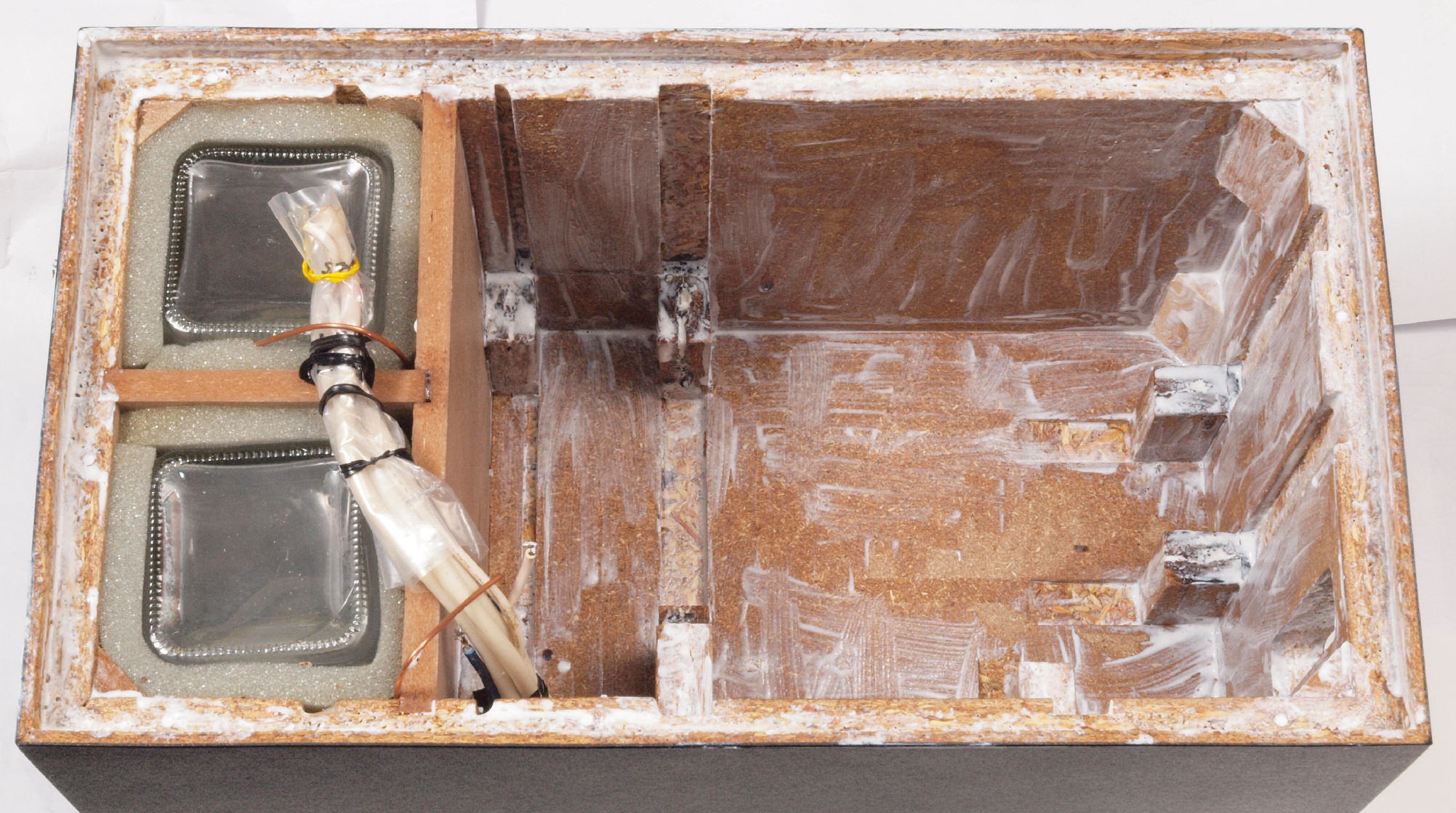

CC1. 修理前 上から見る
CC3. 修理後
E. 調整・測定.

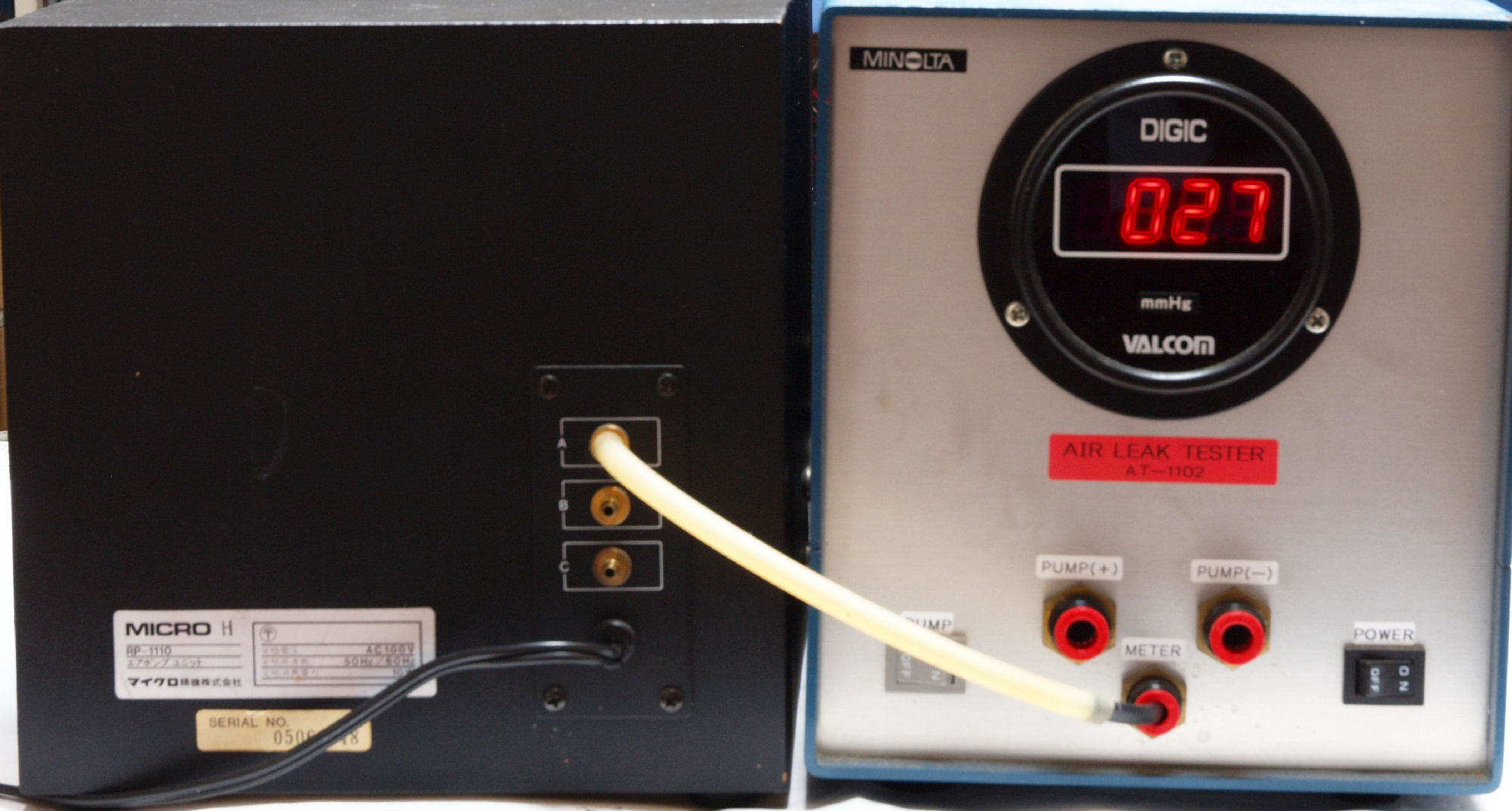

E1. 圧力測定 A端子

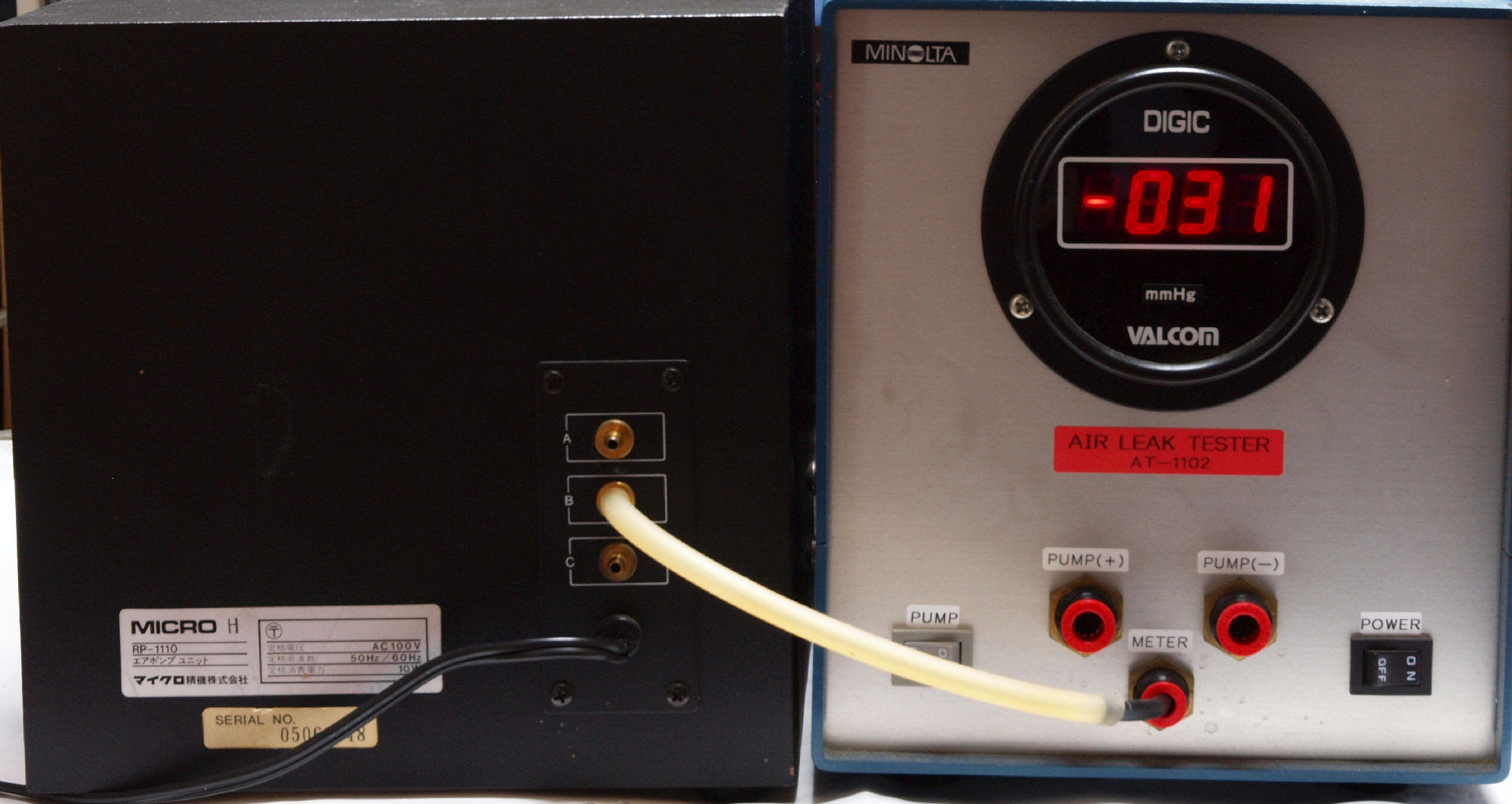

E2. 圧力測定 B端子。
E3. 圧力測定 C端子。 B端子圧力より低いのは、調整バイバスが有る為。
Y. ユーザー宅の設置状況
Y1. 設置状況.
