ＭＩＣＲＯ　Ｐｕｍｐｕｎｉｔ　ＲＰ１１１０　２台目修理記録

平成１６年７月１２日到着　　７月１４日完成

Ａ．　修理前の状況 １．パイロットランプのカバーが外れて本体内部に脱落している 　　本体上部にあるパイロットランプのカバーが脱落して内部に転がっています。 　取り出せません。 　　パイロットランプは点灯するのですが、ちょっとかっこ悪い！！！ ２． 　　Ａ＝　ターンテーブルを浮上する圧縮空気を送るもので、これは良好でした。 　ターンテーブルは音もなく回転します。 　　Ｂ＝　レコードを吸着するための負圧を掛けるチューブですが、負圧がまったく掛からな い状況です。 　　　　　　チューブに亀裂はありませんでした。 　　Ｃ＝　吸着したレコードを開放するための圧力を掛けるチューブですが、こちらも圧が掛 からない状態です。 Ｂ．　原因 　　　経年劣化 　　 Ｃ．　修理状況 　 Ｄ．　使用部品 Ｅ．　修理費　　２５，０００円

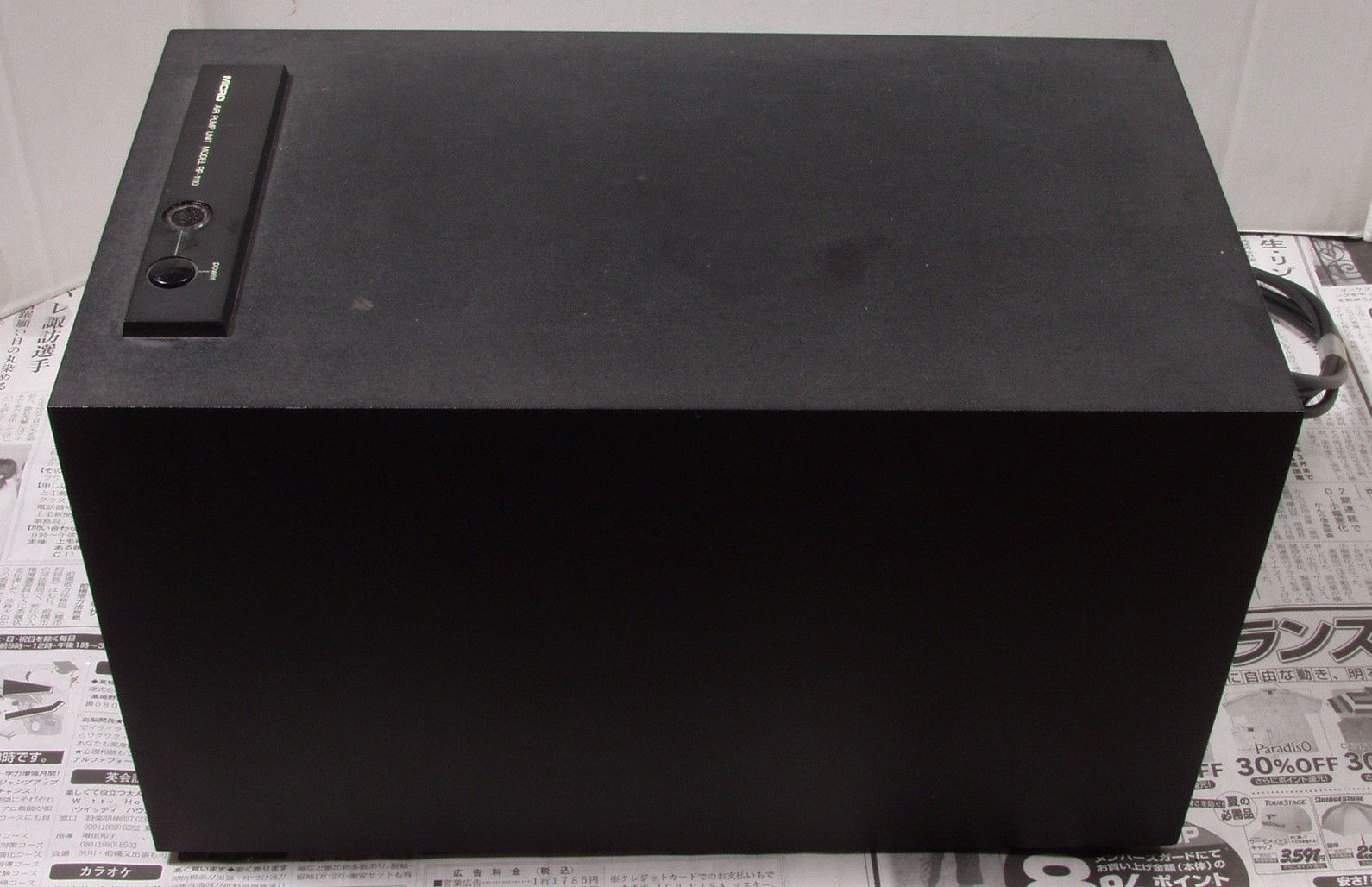

Ｃ−１Ａ．　修理前　上から見たところ

Ｃ−１Ｂ．　修理後　上から見たところ

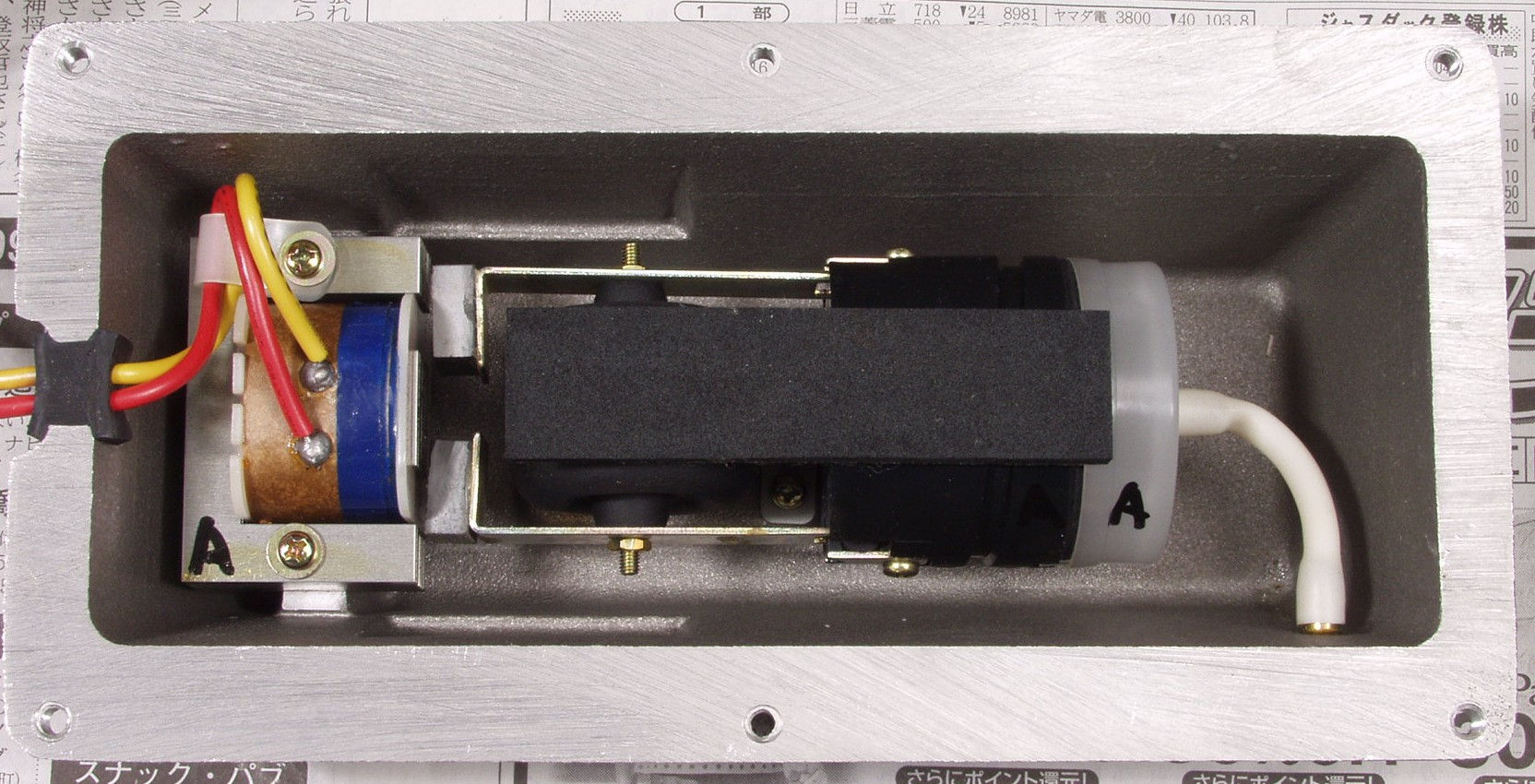

Ｃ−２Ａ．　修理中　「Ａ＝吐き出し用ポンプユニット」

Ｃ−２Ｂ．　修理中　「Ｂ・Ｃ＝吸い込み・吐き出し用ポンプユニット」

Ｃ−３Ａ．　修理中　　ポンプユニット解体

Ｃ−３Ｂ．　修理中　　ポンプユニットの弁の清掃

Ｃ−３Ｃ．　修理後　　ポンプユニット２組

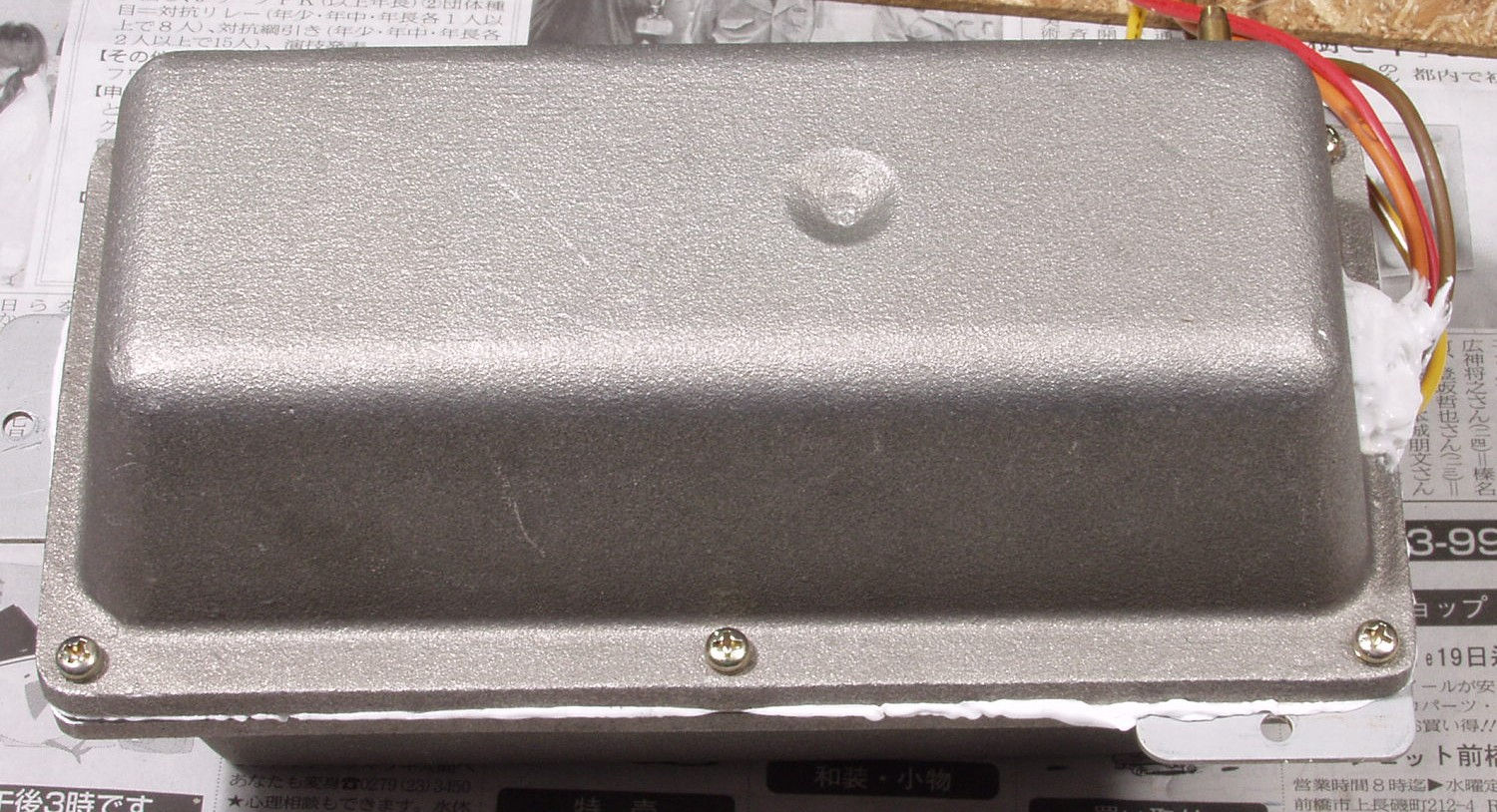

Ｃ−４．　修理後　　ボンドで接着してネジ止めして完成

Ｃ−５．　修理中　　木ネジでヒビ割れているので、ボンドで固める

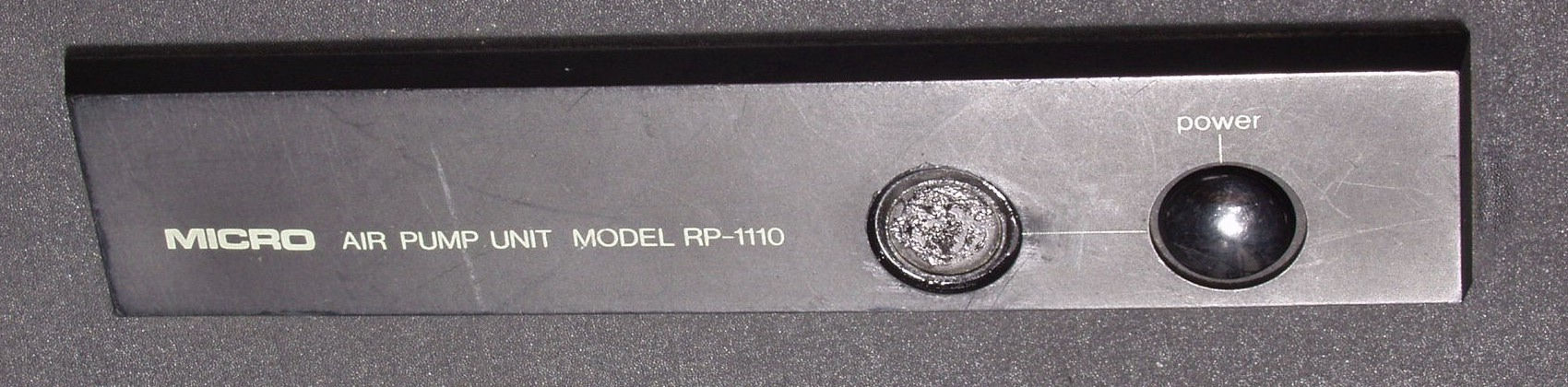

Ｃ−６．　修理中　　表示カバーを取り出す

Ｃ−７．　完成
