| ＭＩＣＲＯＳＥＩＫＩ ＲＰ１１１０. ２９台目修理記録 |
| 同時修理 ＳＸ−１５００ＦＶＧ． ２台目。 ２０２３/５/１１持込 １０／２８完成 |
Ａ． 修理前の状況
Ｓ． 修理前点検測定 Ｂ． 原因
Ｃ． 修理状況
Ｄ． 使用部品
Ｅ． 調整・測定 Ｆ． 修理費 ７５，０００円。 |
| Ａ． 修理前の状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１． 点検中、 前から見る。 |
 |
| Ａ１２． 点検中、 前右から見る |
 |
| Ａ１３． 点検中 後から見る |
 |

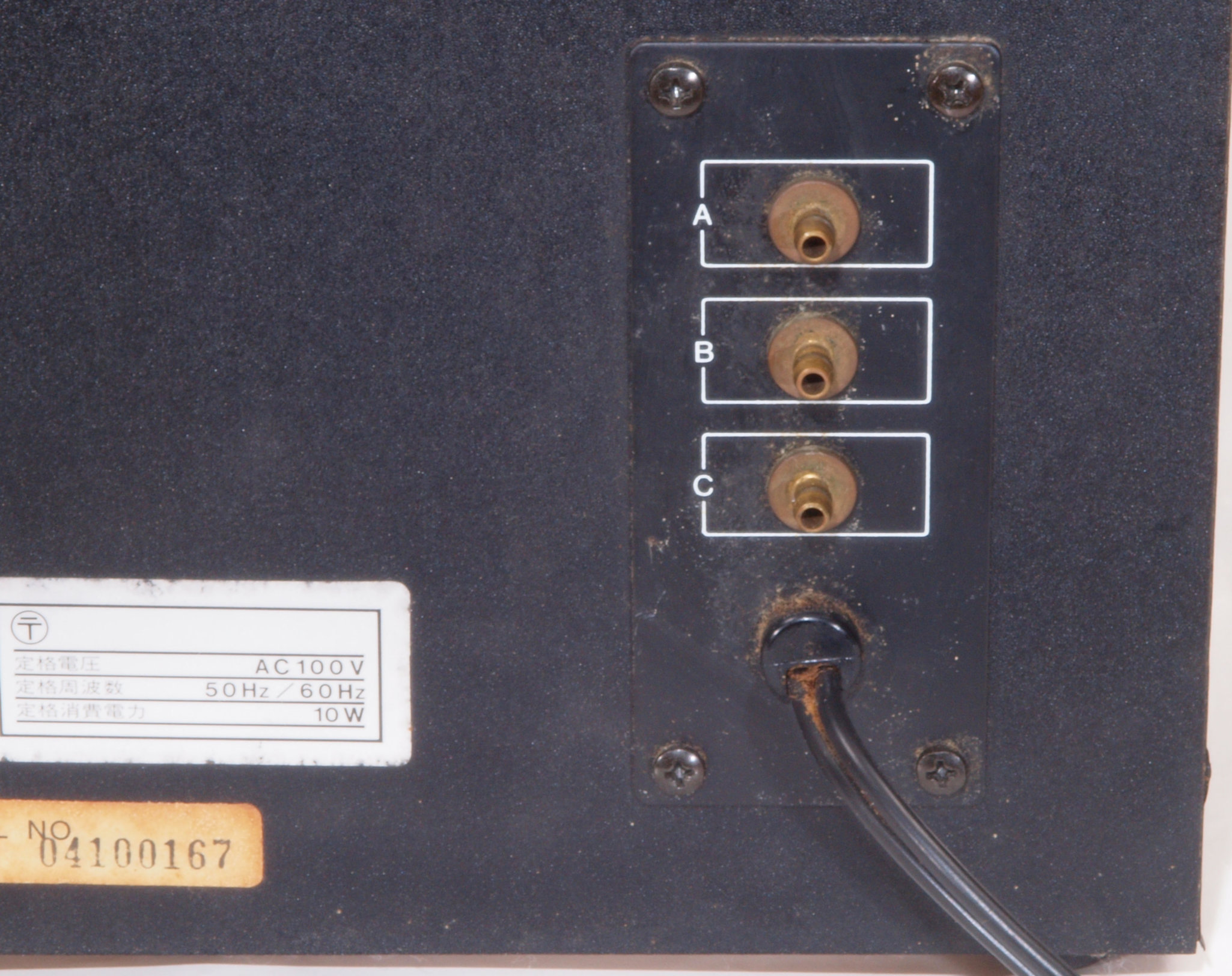

| Ａ１４． 点検中、 後から、電源入り口、吐出口見る。 |
 |

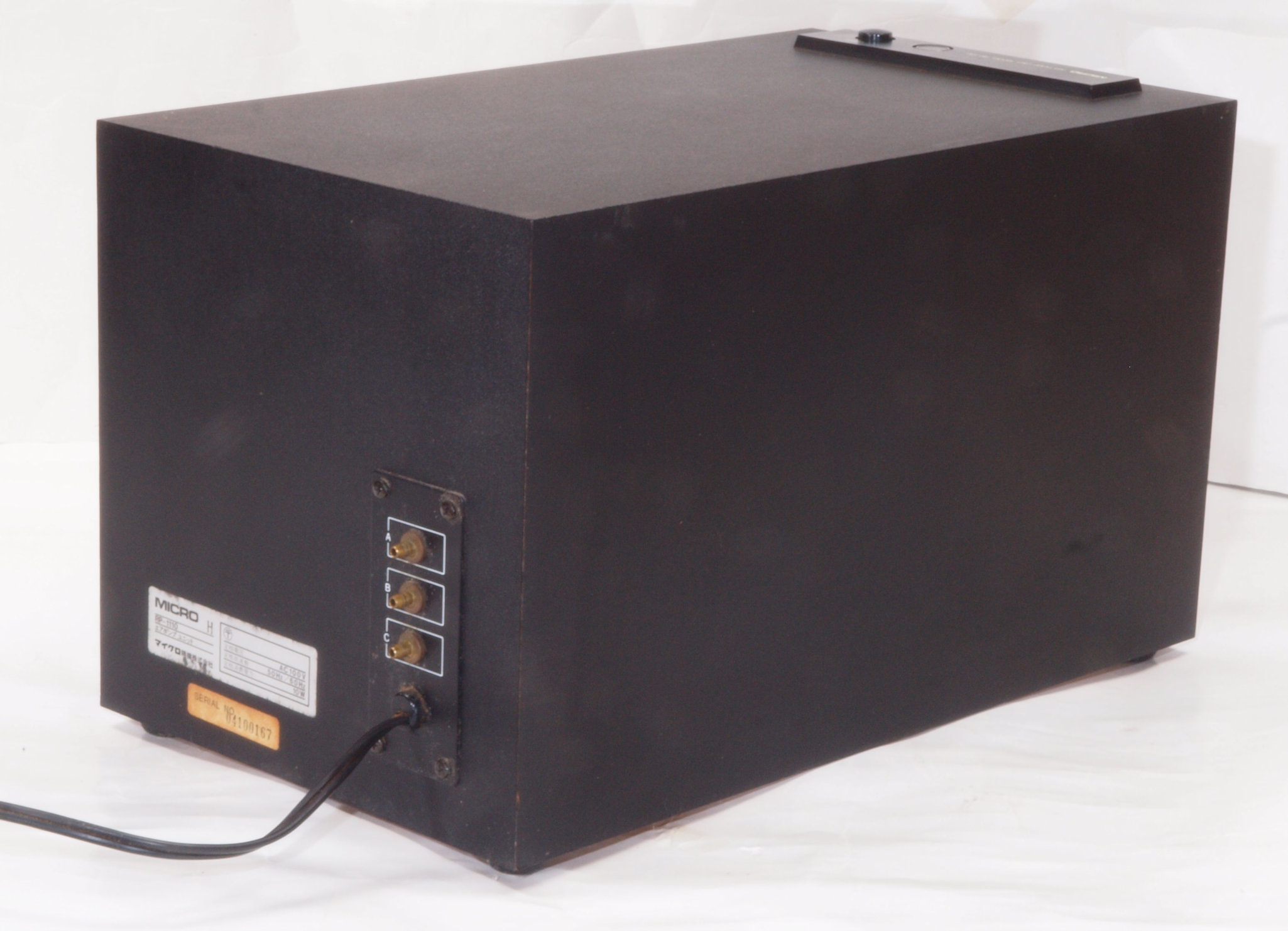

| Ａ１５． 点検中、 後左から見る |
 |
| Ａ１６． 点検中、 上から見る |
 |

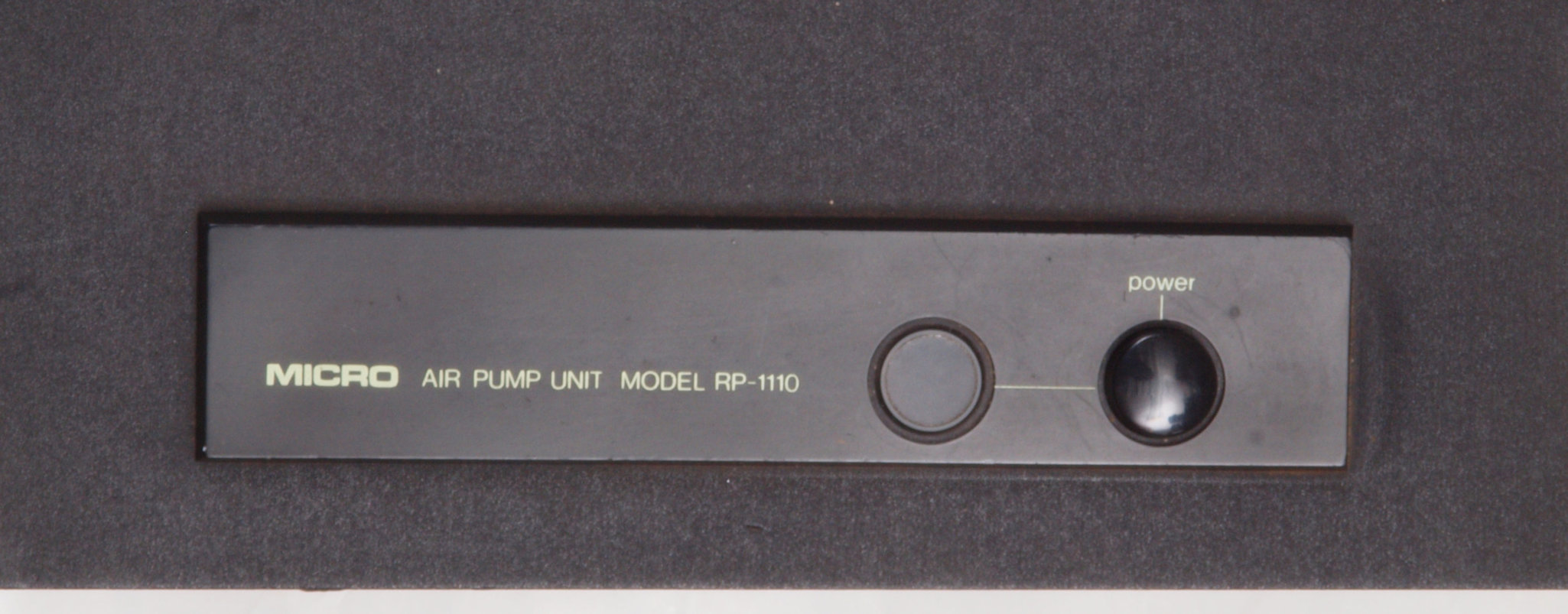

| Ａ１７． 点検中、 上から見る、操作パネル。 |
 |
| Ａ２１． 点検中、 下前から見る |
 |
| Ａ２２． 点検中、 下前左から見る |
 |
| Ａ２３． 点検中、 下後から見る |
 |
| Ａ２４． 点検中、 下後右から見る |
 |
| Ａ３１． 点検中、 下から見る。 |
 |
| Ａ３２． 点検中、 下蓋を取り、下から見る。 |
 |

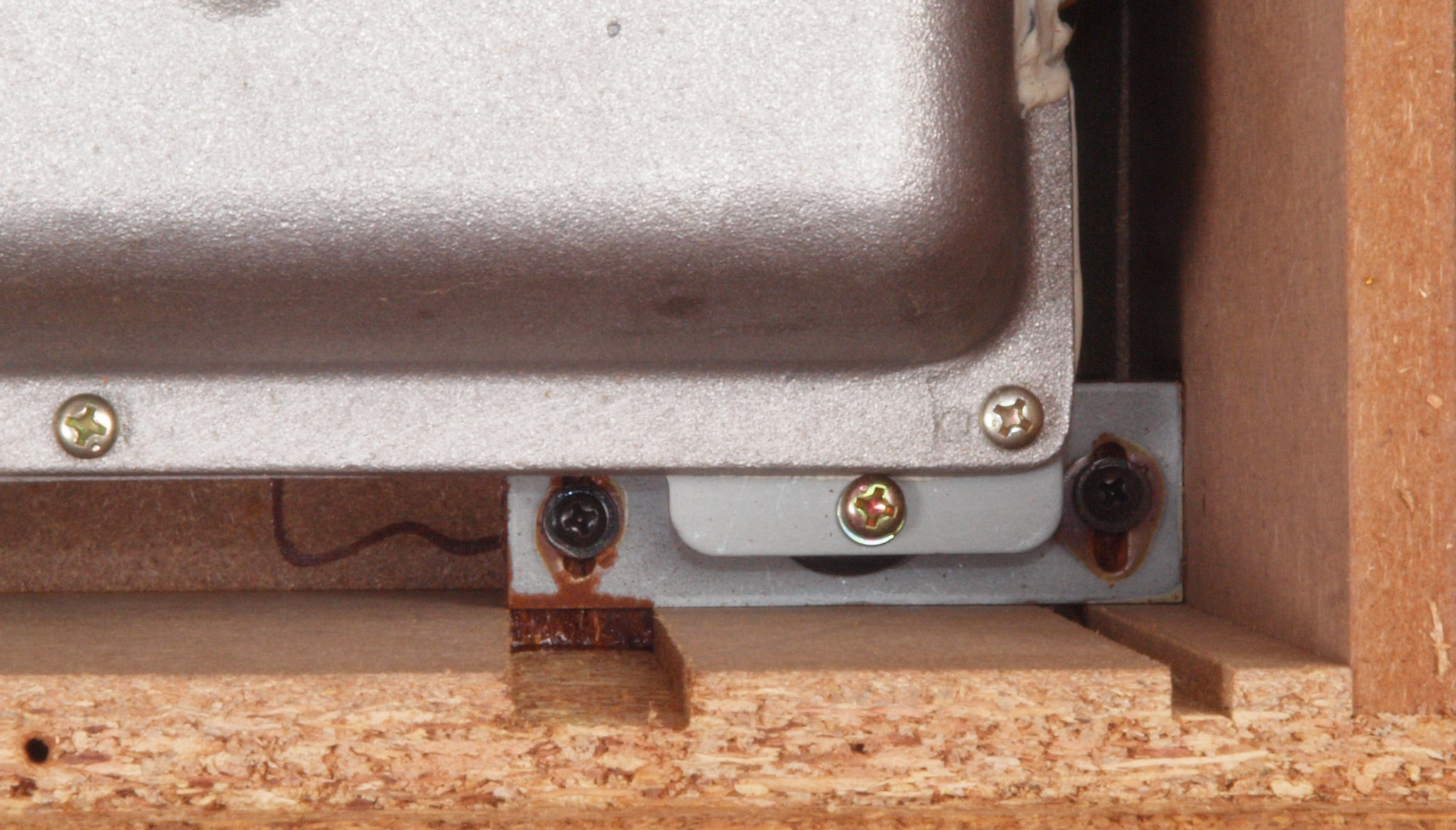

| Ａ３３． 点検中、 ポンプ固定ビスは外した様子無。 |
 |
| Ａ３４． 点検中、 ポンプ固定ビスは外した様子無、その２。 |
 |
| Ａ３５． 点検中、 ポンプ固定ビスは外した様子無、その３。 |
 |
| Ａ４１． 点検中、 足比較。 右＝交換する物、左＝付いている物。 |
 |

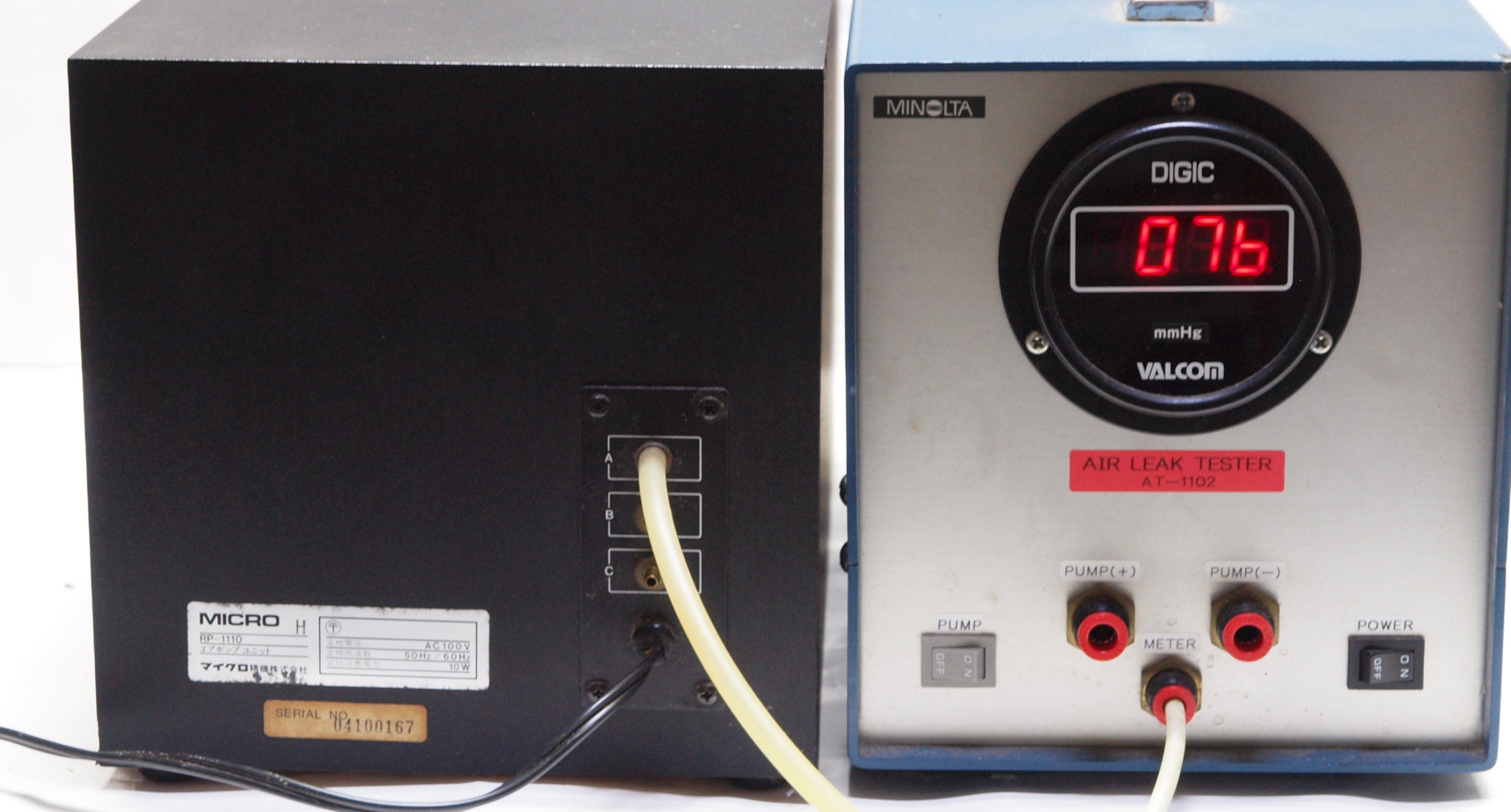

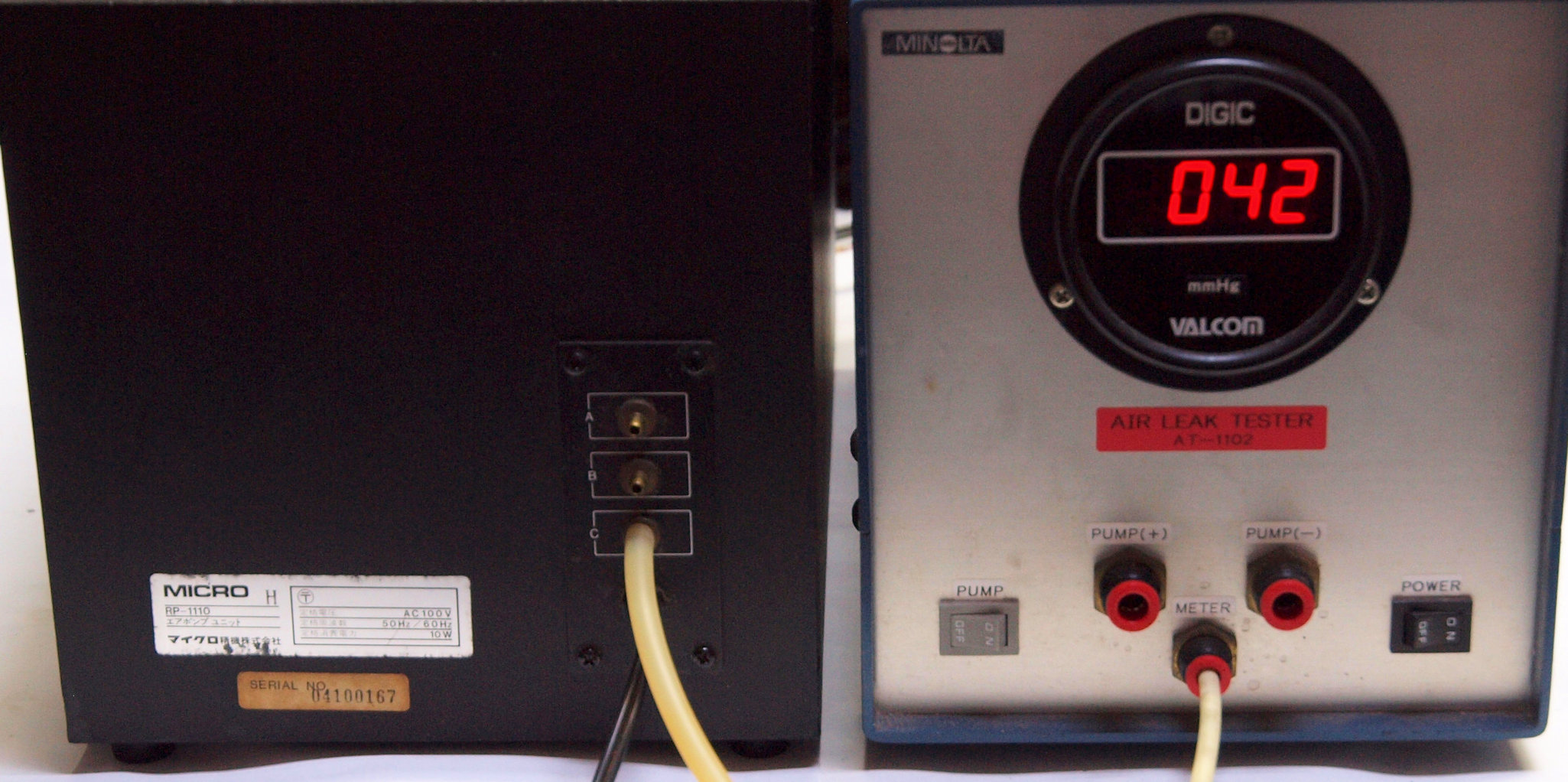

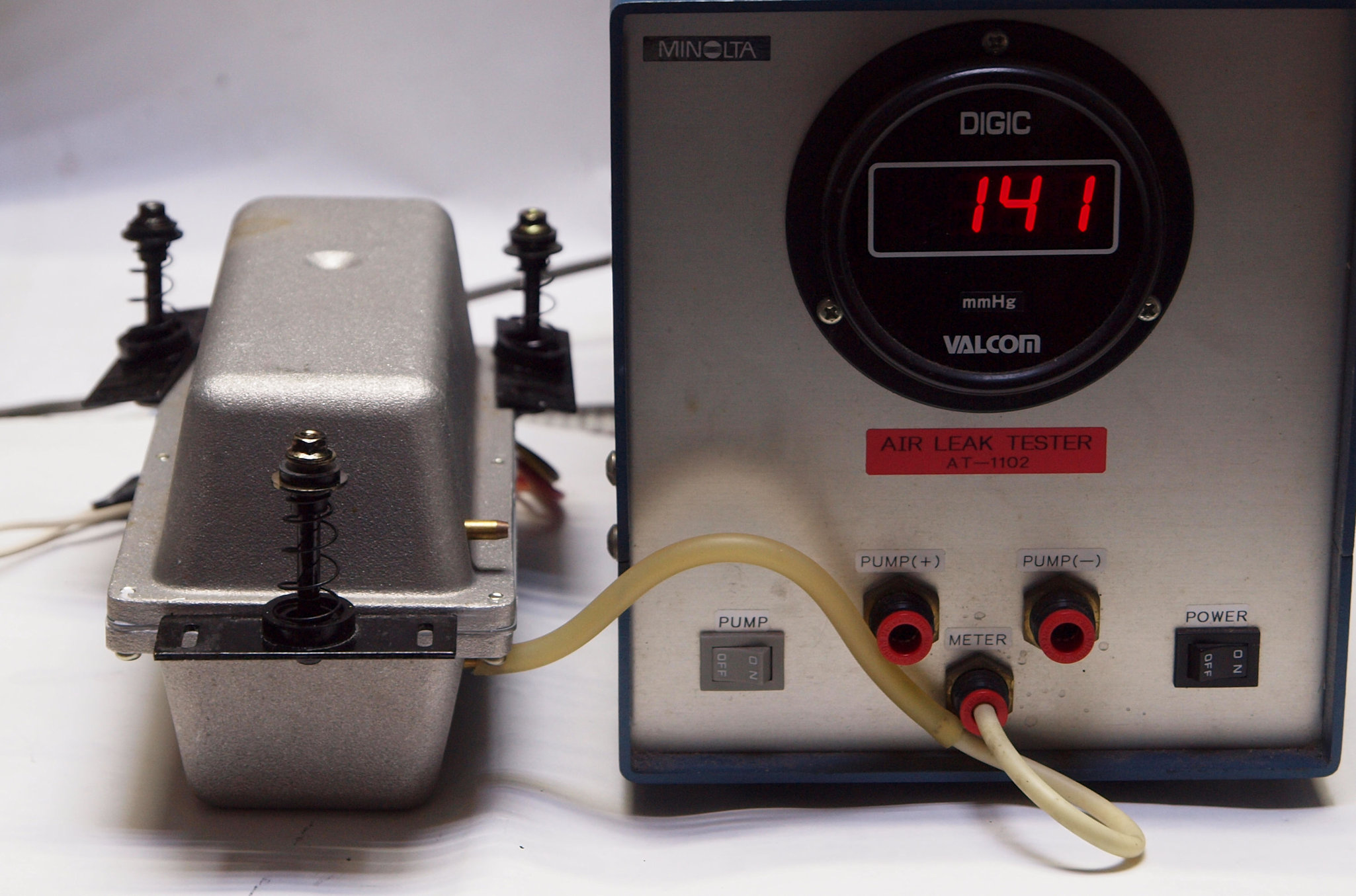

| Ｓ． 修理前点検・測定.。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｓ１． 測定中 「Ａ＝吐き出し用ポンプ」の圧力測定。 低い、１２０〜１４０位欲しい。 |
 |
| Ｓ２． 測定中 「Ｂ＝吸い込みポンプ」の圧力測定。 |
 |
| Ｓ２． 測定中 「Ｃ＝吐き出しポンプ」の圧力測定。 |
 |
| Ｃ． 修理状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１． 修理前 ポンプ取り出し、上から見る。 |
 |
| Ｃ１２． 修理後 ポンプ取り出し、上から見る。 |
 |
| Ｃ１３． 修理前 ポンプ取り出し、上から見る２。 |
 |
| Ｃ１４． 修理後 ポンプ取り出し、上から見る２。 |
 |
| Ｃ１５． 修理前 ポンプ取り出し、下から見る。 |
 |
| Ｃ１６． 修理後 ポンプ取り出し、下から見る。 |
 |
| Ｃ１７． 修理前 ポンプ取り出し、下から見る２。 |
 |
| Ｃ１８． 修理後 ポンプ取り出し、下から見る２。 |
 |
| Ｃ２１． 修理前 「Ａ＝吐き出し用ポンプ」 |
 |
| Ｃ２２． 修理前 「Ａ＝吐き出し用ポンプ」、 吸い込み口のフイルター。 |
 |
| Ｃ２２． 修理中 「Ａ＝吐き出し用ポンプ」、 吸い込み口は綺麗、フイルターは汚れている。 |
 |
| Ｃ２３． 修理（交換）後 「Ａ＝吐き出し用ポンプ」、 吸い込み口のフイルター。 |
 |

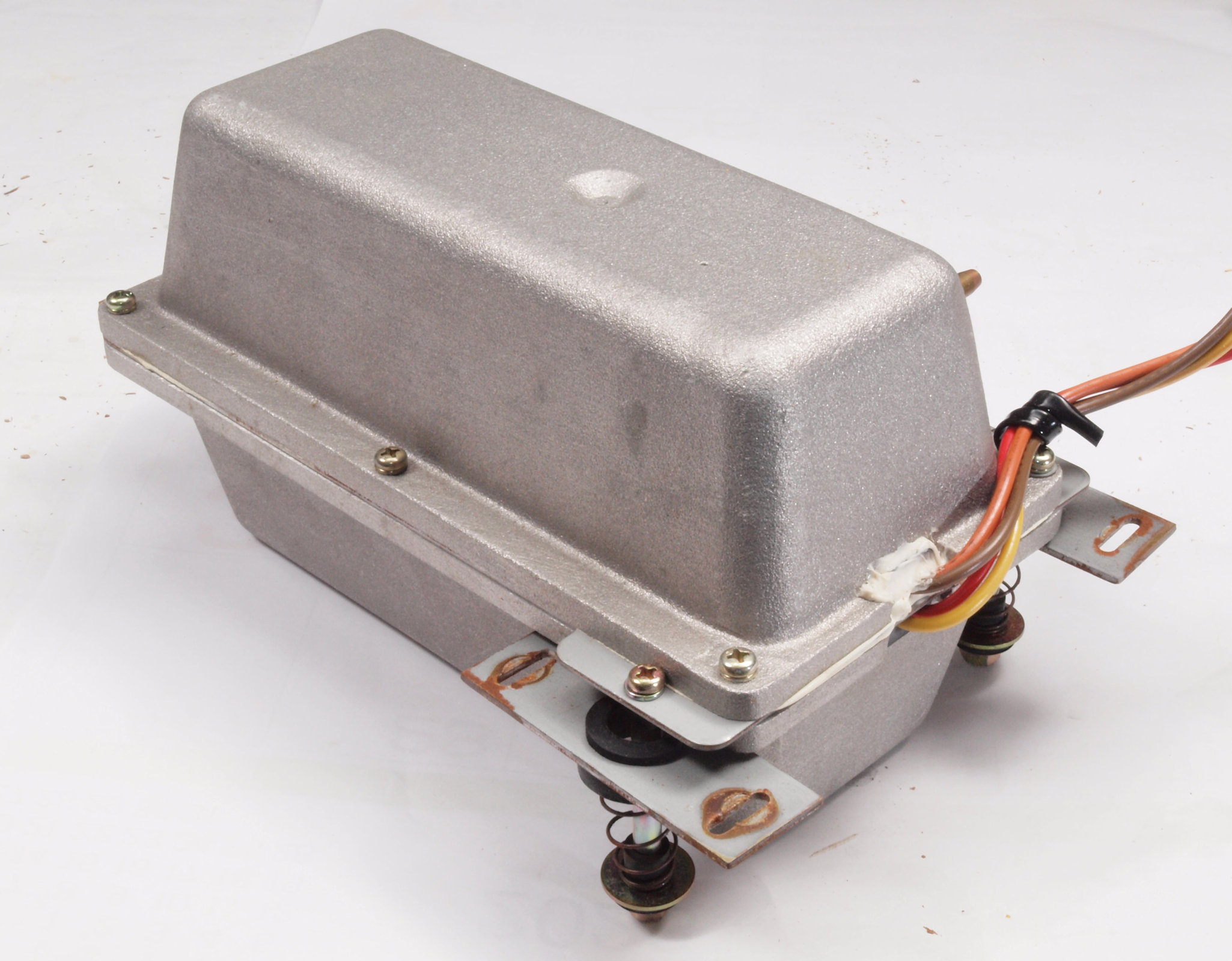

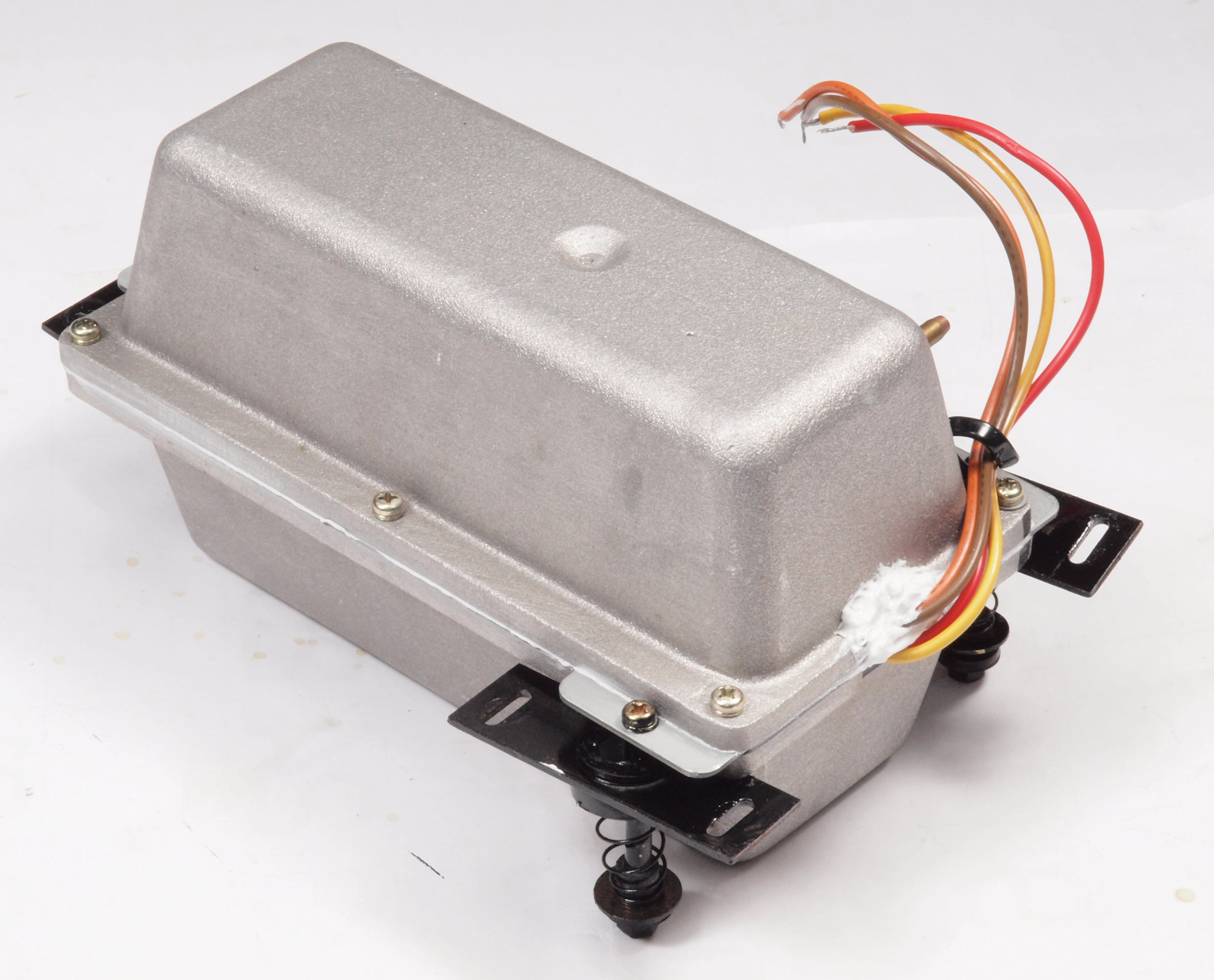

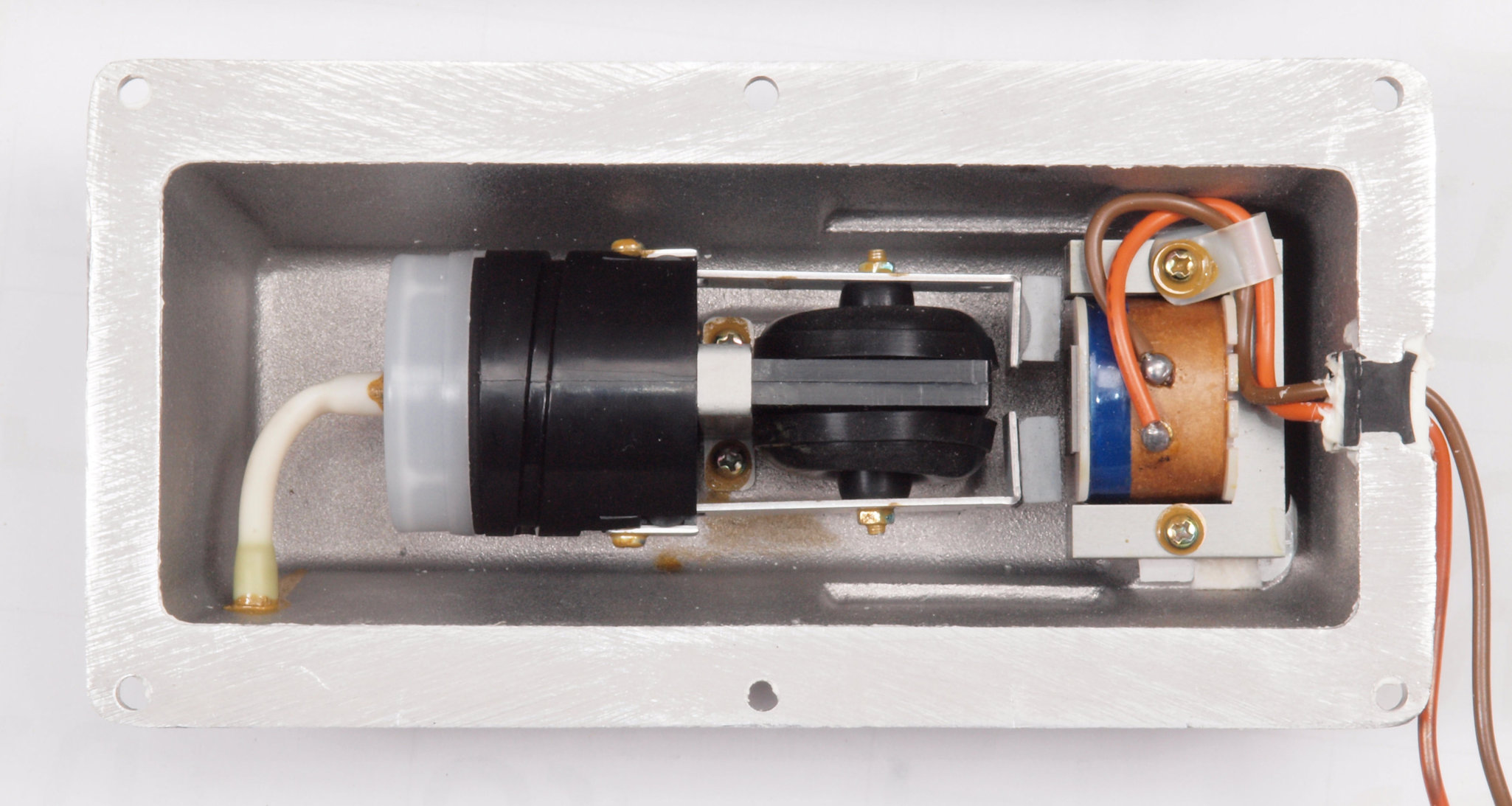

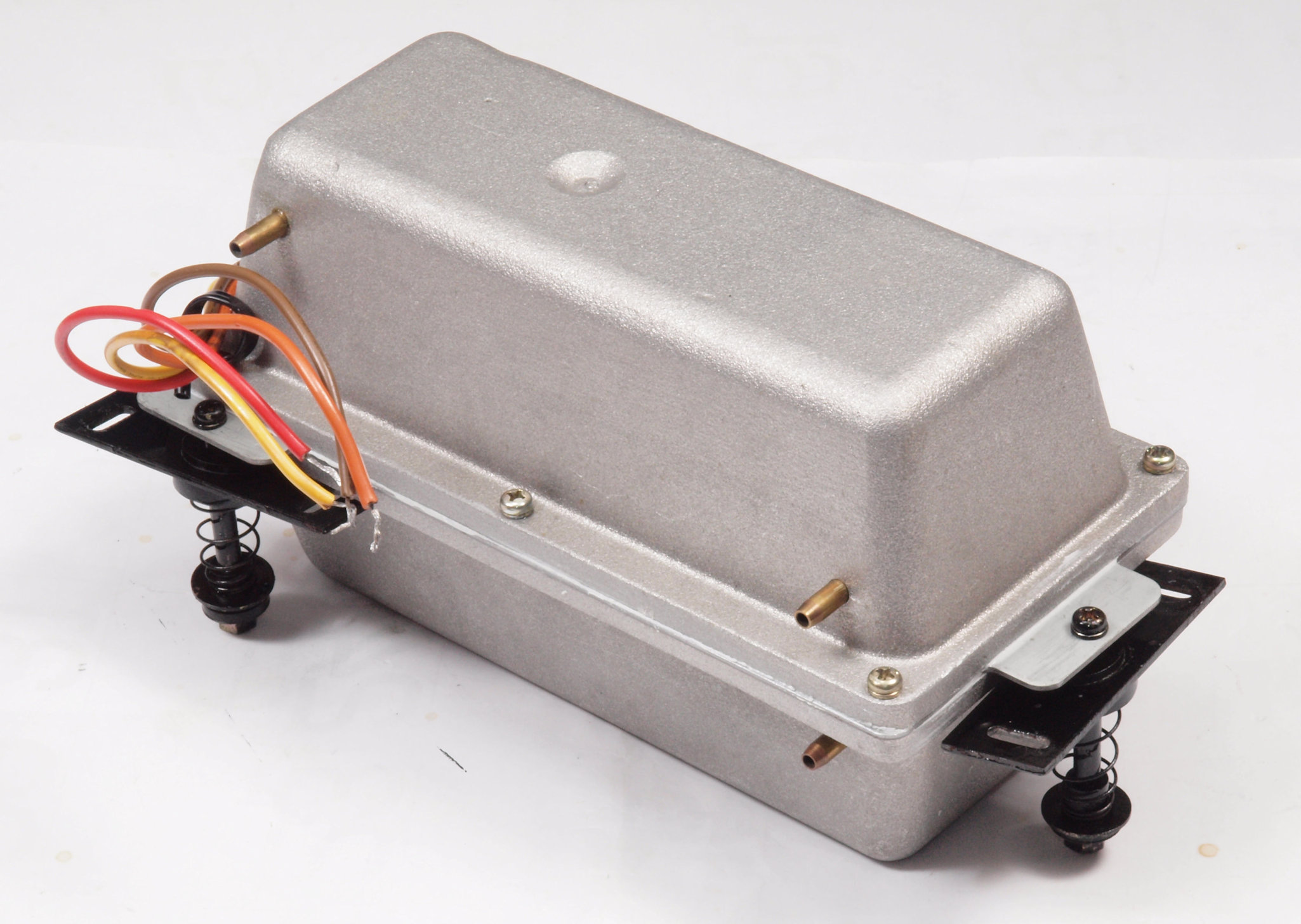

| Ｃ２４． 修理（交換）後 「Ａ＝吐き出し用ポンプ」 ユニット交換。 |
 |

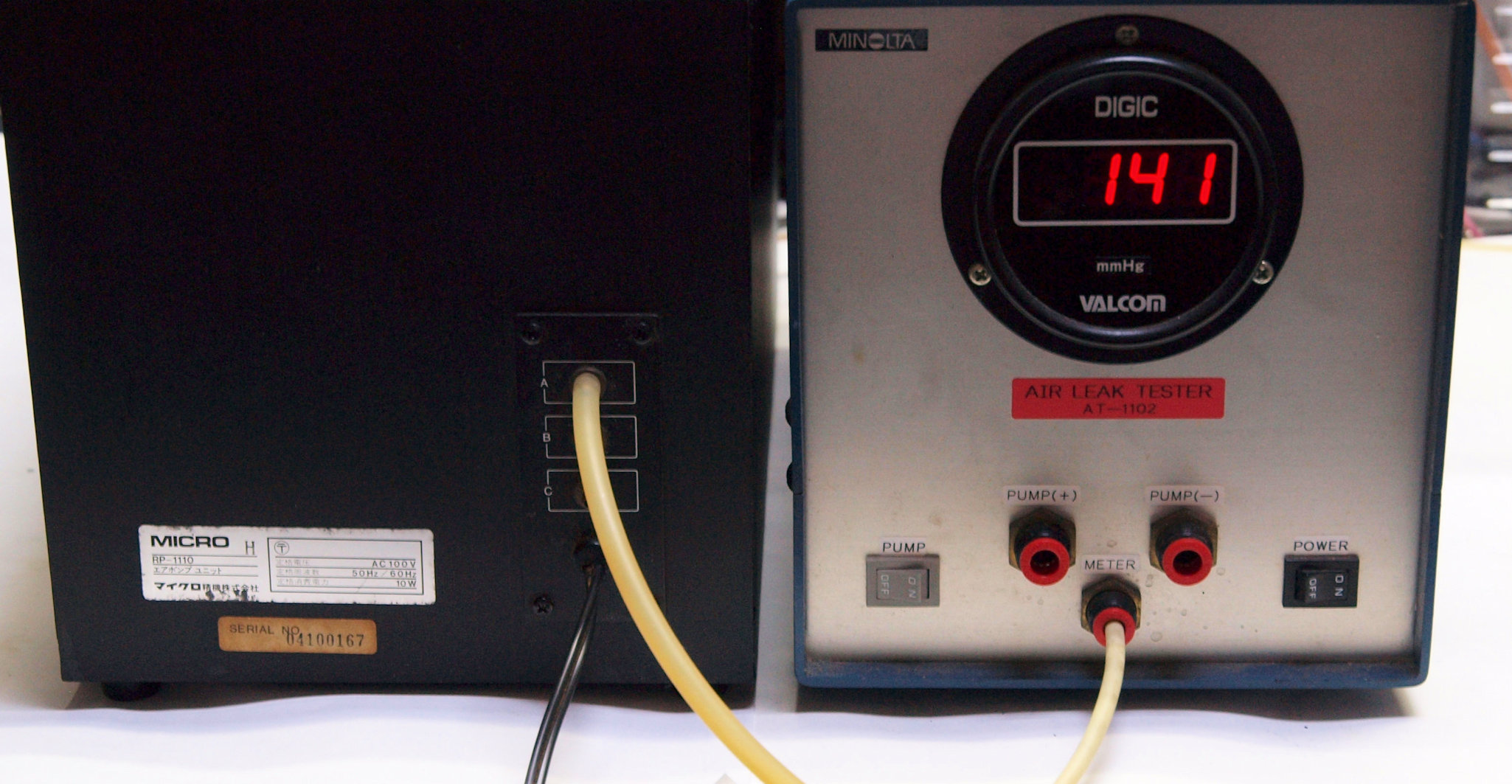

| Ｃ２５． 修理（交換）後圧力測定中の 「Ａ＝吐き出し用ポンプ」 |
 |
| Ｃ３１． 修理前 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 |
 |
| Ｃ３２． 修理前 「Ｂ．Ｃ＝吐き出し用ポンプ」、 吸い込み口のフイルター。 |
 |
| Ｃ３３． 修理中 「Ｂ．Ｃ＝吐き出し用ポンプ」、 吸い込み口のフイルター。吸い込み口は綺麗、フイルターは汚れている。 |
 |
| Ｃ３５． 修理（交換）後 「Ｂ．Ｃ＝吐き出し用ポンプ」、 吸い込み口のフイルター。 |
 |

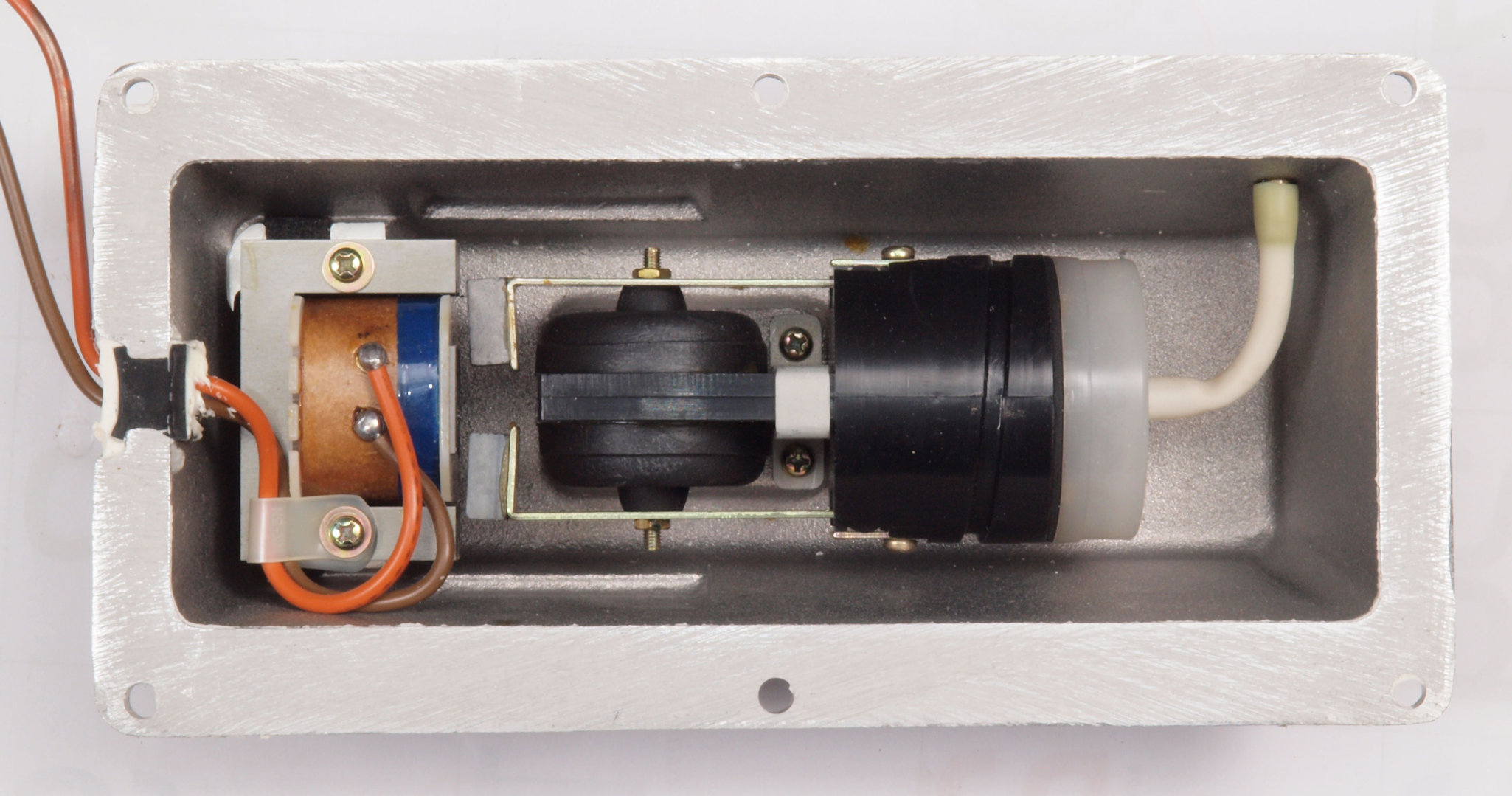

| Ｃ３６． 修理（交換）後 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 ユニット交換。 |
 |
| Ｃ３７． 修理（交換）後圧力測定中の 「Ｃ＝吐き出し」 |
 |
| Ｃ３８． 修理（交換）後圧力測定中の 「Ｂ＝吸い込み」 |
 |

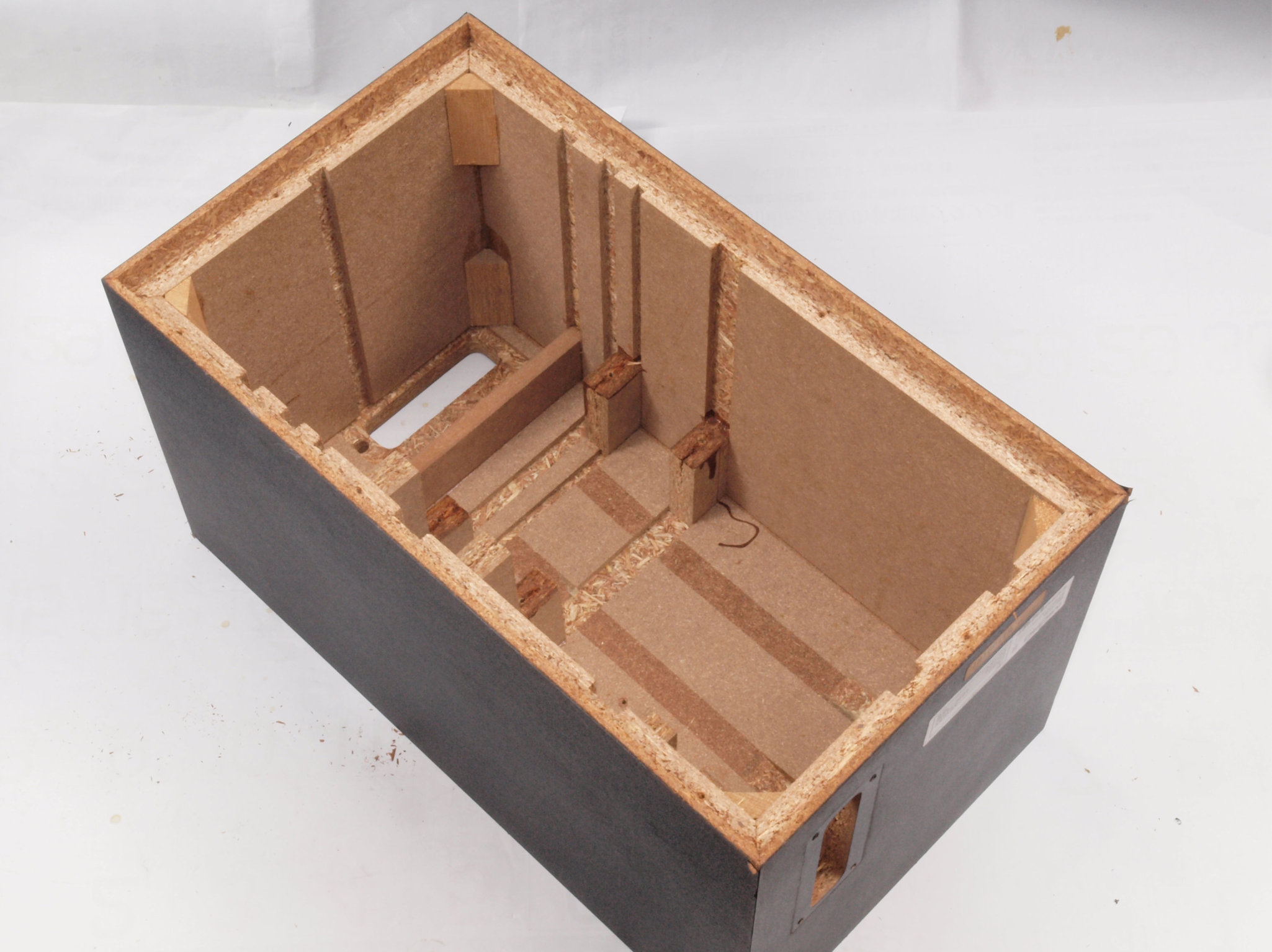

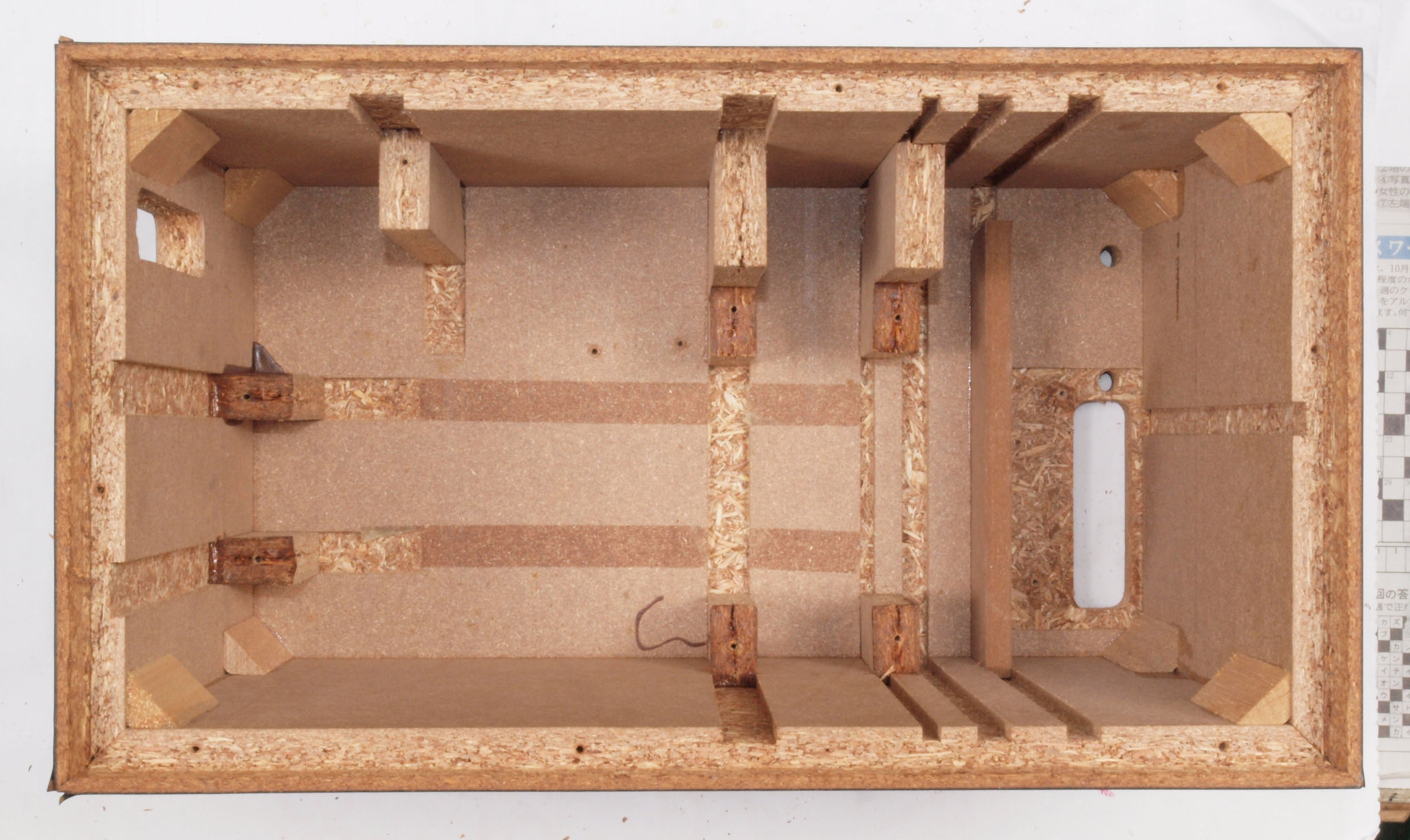

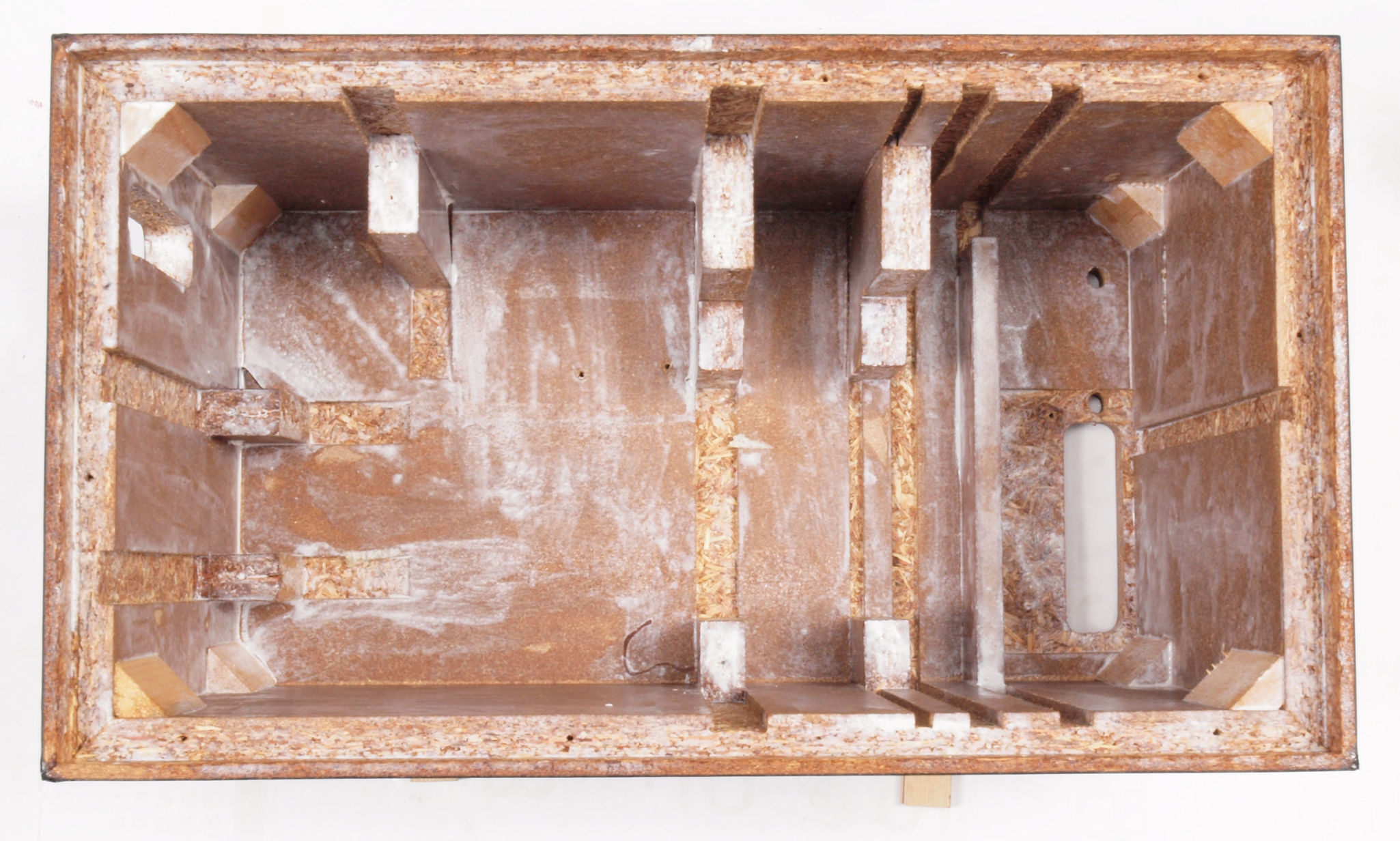

| Ｃ４１． 修理前 圧縮材の接着材が劣化した木箱。 |
 |

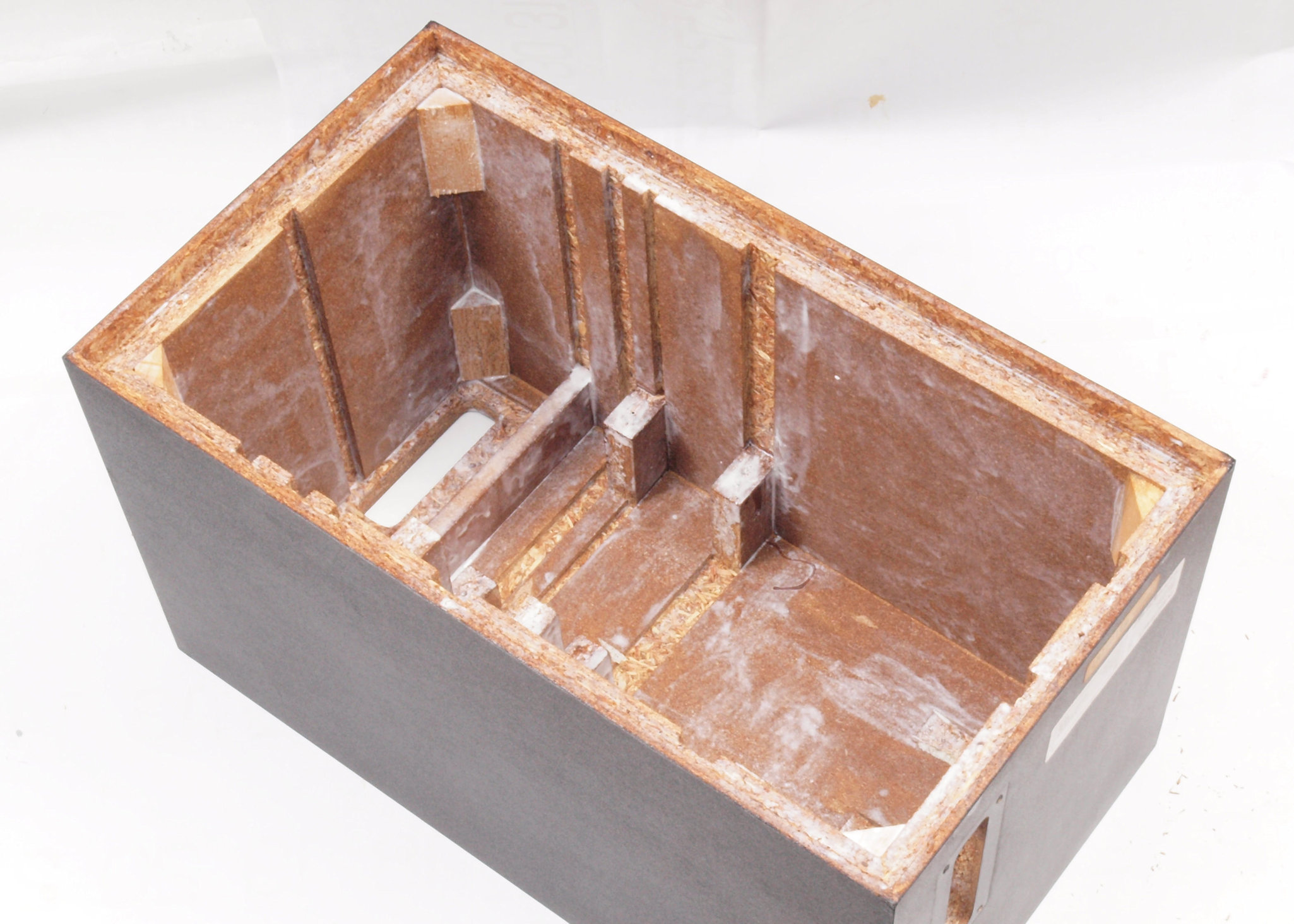

| Ｃ４２． 修理中 ２回目圧縮板にボンドを塗って固めている。 |
 |

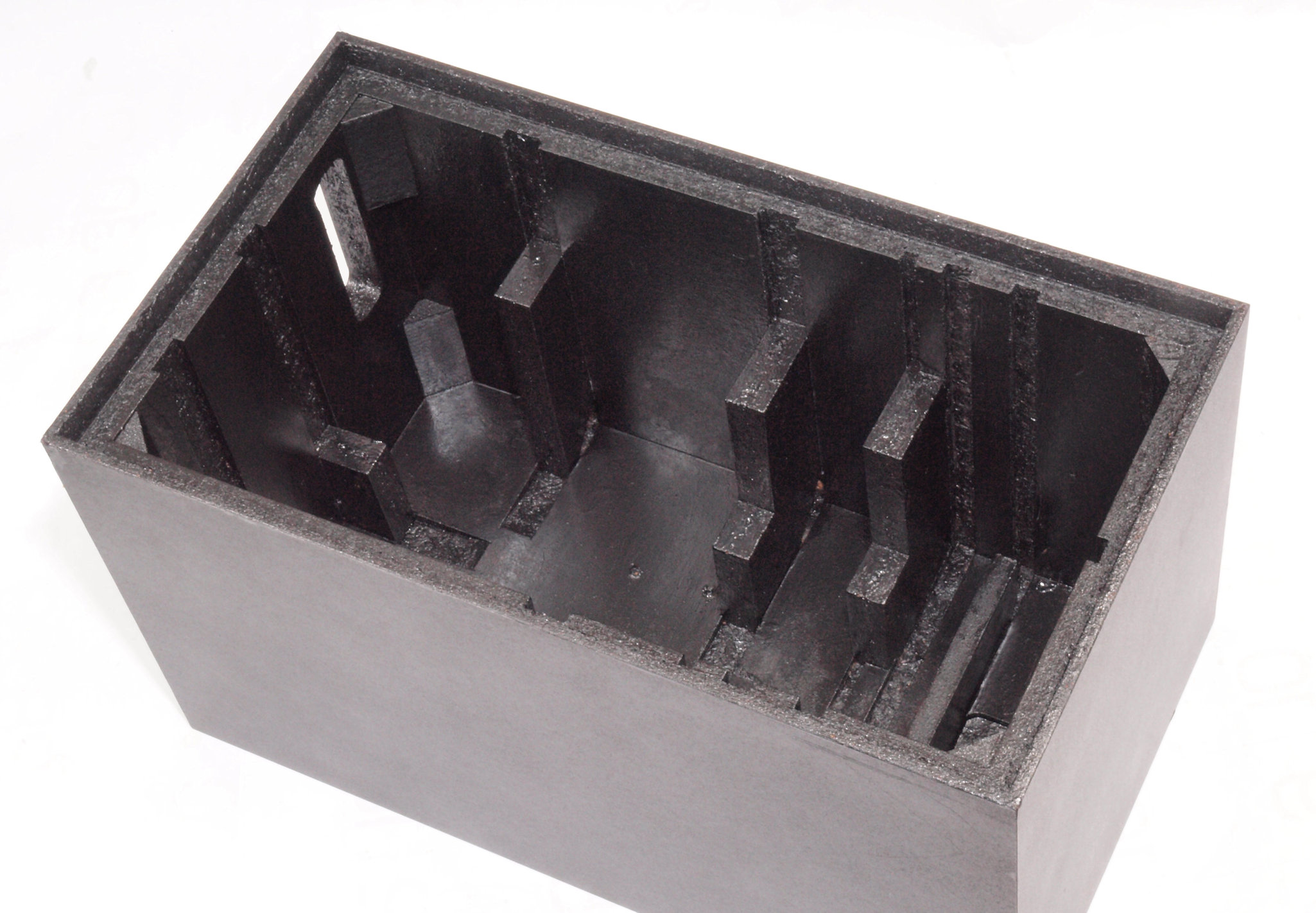

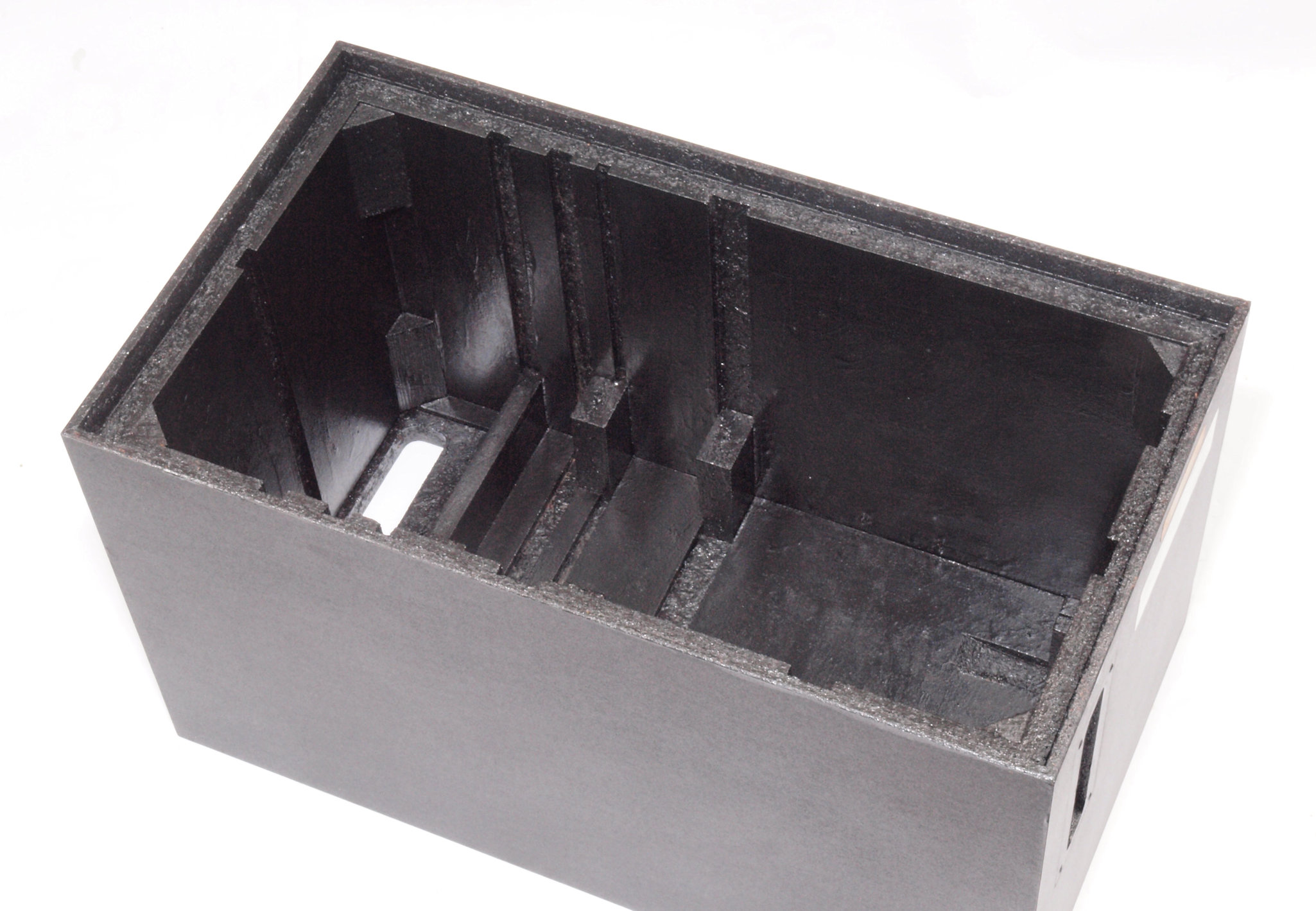

| Ｃ４３． 修理後 さらに、塗装する。 |
 |
| Ｃ４４． 修理前 接着材が劣化した木箱、下前右から見る。 |
 |
| Ｃ４５． 修理中 接着材が劣化した木箱、下前右から見る。圧縮板にボンドを塗って固めている。 |
 |
| Ｃ４６． 修理後 接着材が劣化した木箱、下前右から見る。 さらに、塗装する。 |
 |
| Ｃ４７． 修理前 接着材が劣化した木箱、下後左から見る。 |
 |
| Ｃ４８． 修理中 接着材が劣化した木箱、下後左から見る。圧縮板にボンドを塗って固めている。 |
 |
| Ｃ４９． 修理後 接着材が劣化した木箱、下後左から見る。 さらに、塗装する。 |
 |

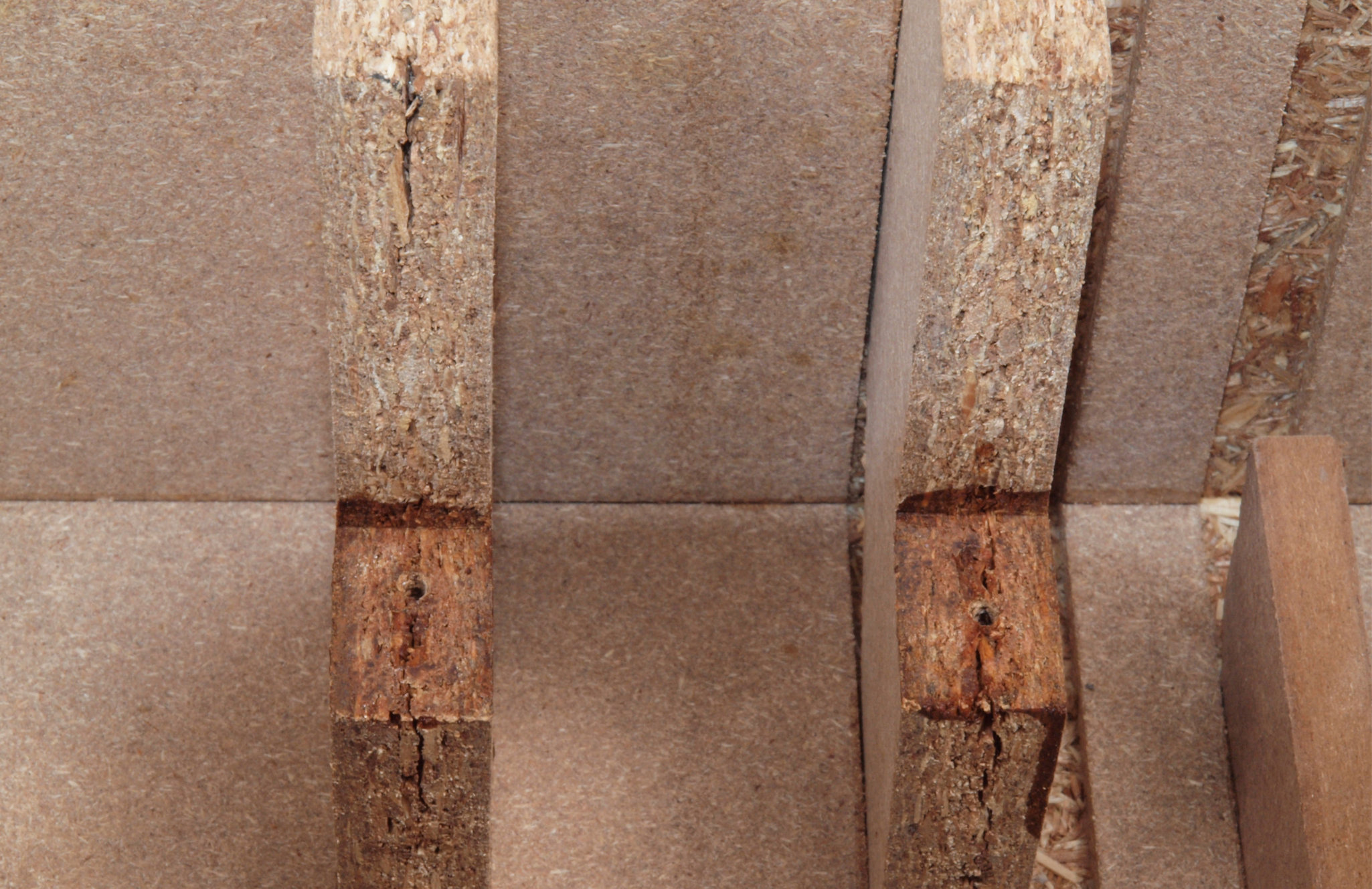

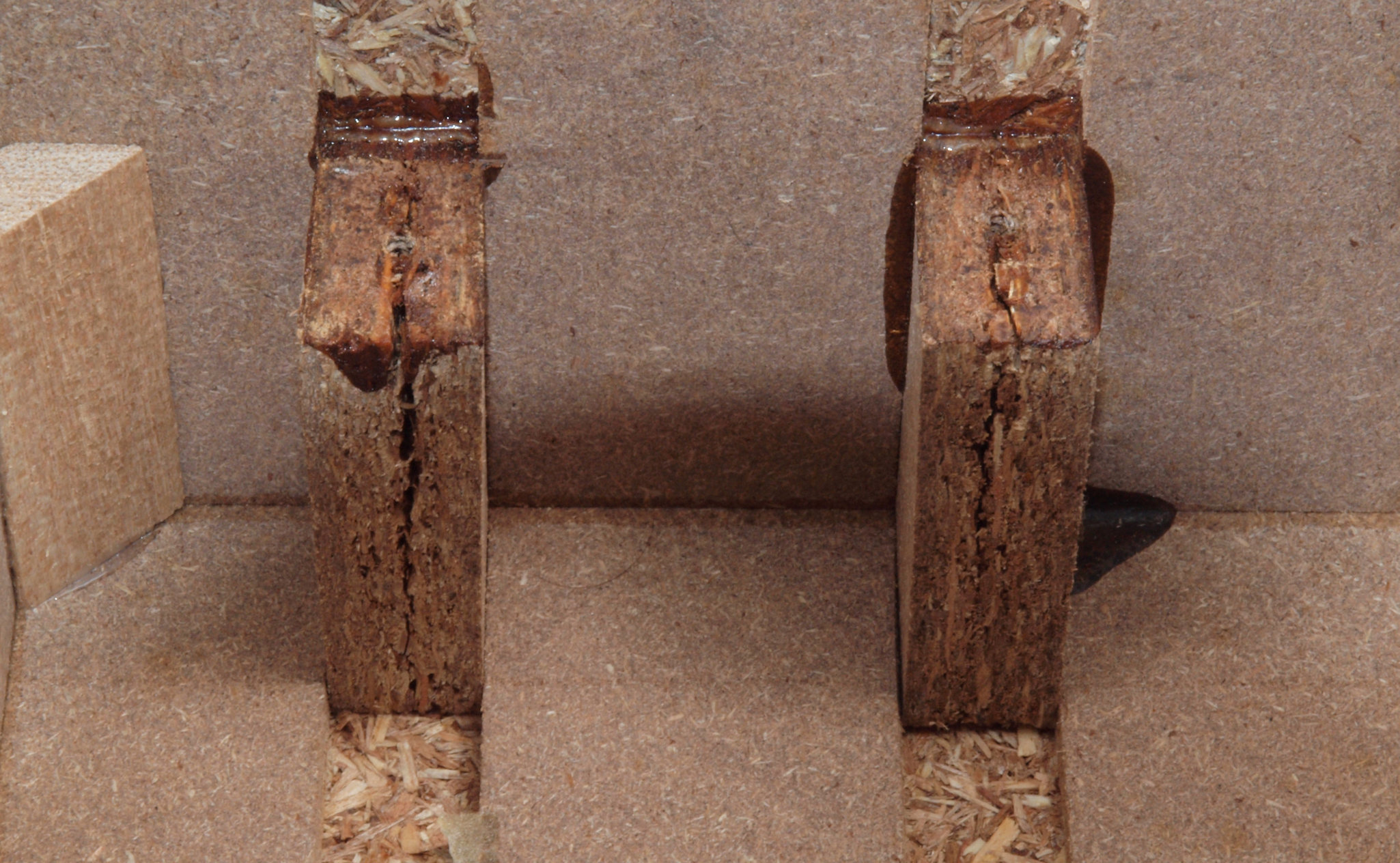

| Ｃ４Ａ． 修理中 止めビスで割れたポンプ固定圧縮材。 |
 |
| Ｃ４Ｂ． 修理中 止めビスで割れたポンプ固定圧縮材−２。 |
 |
| Ｃ４Ｃ． 修理中 止めビスで割れたポンプ固定圧縮材−３。 |
 |

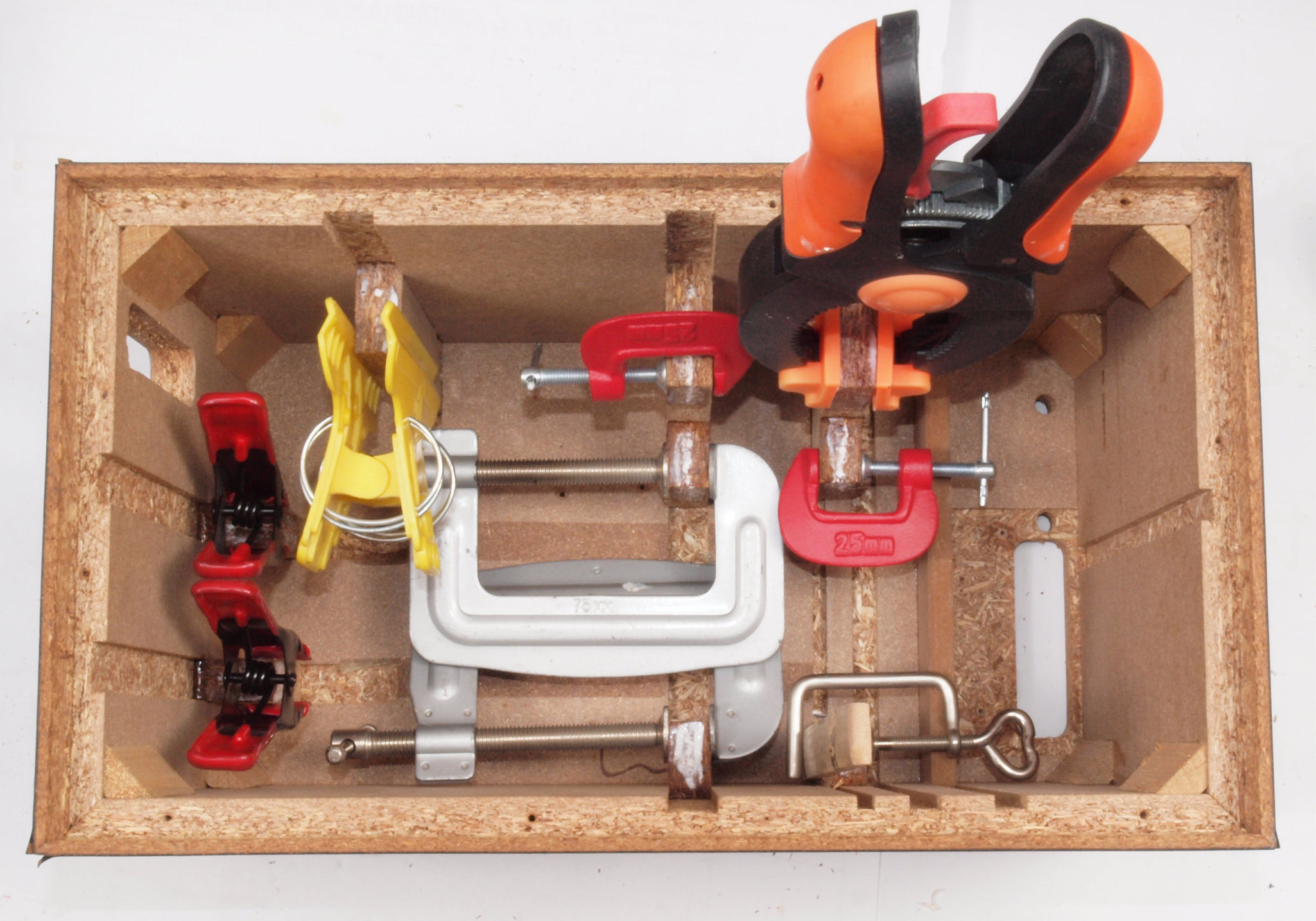

| Ｃ４Ｄ． 修理中 止めビスで割れたポンプ固定圧縮材。接着剤を流し込み、シャコマン等で固定する。 |
 |

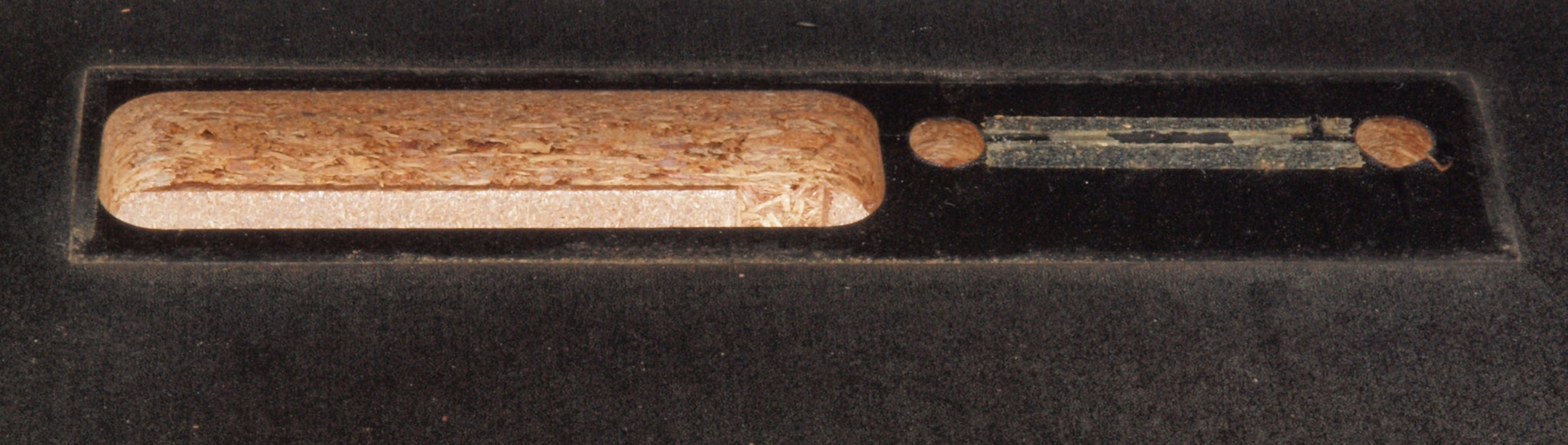

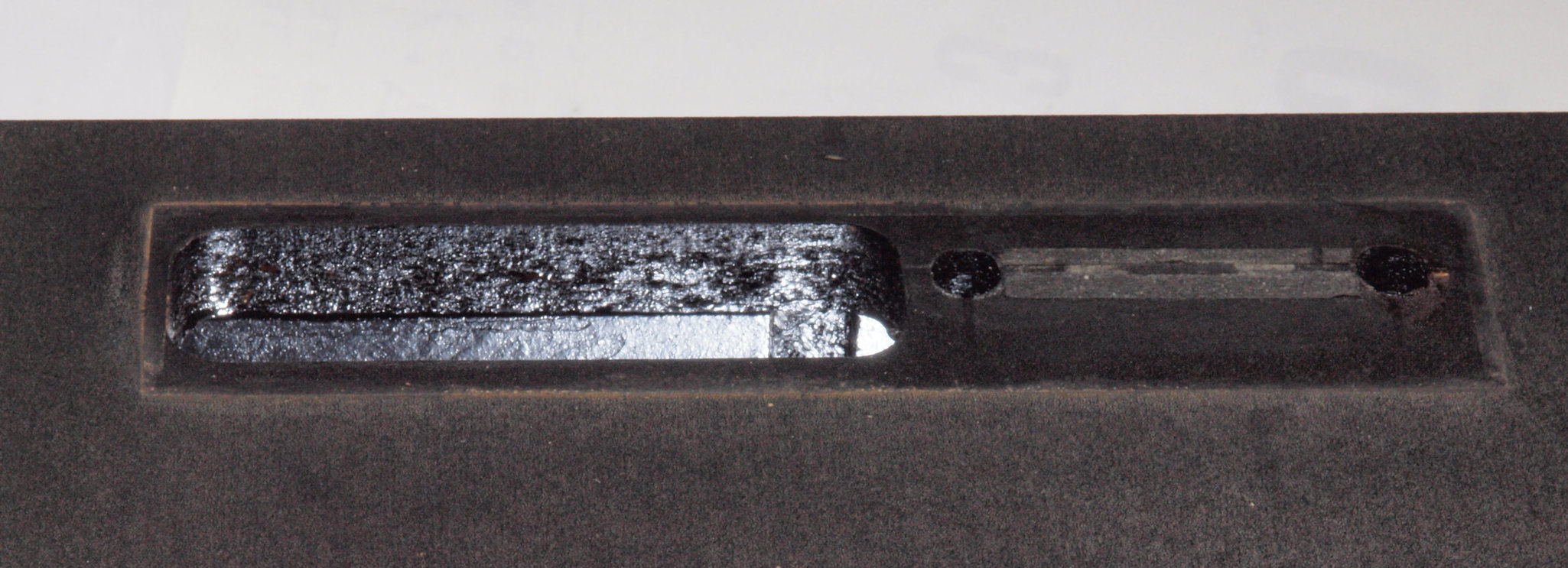

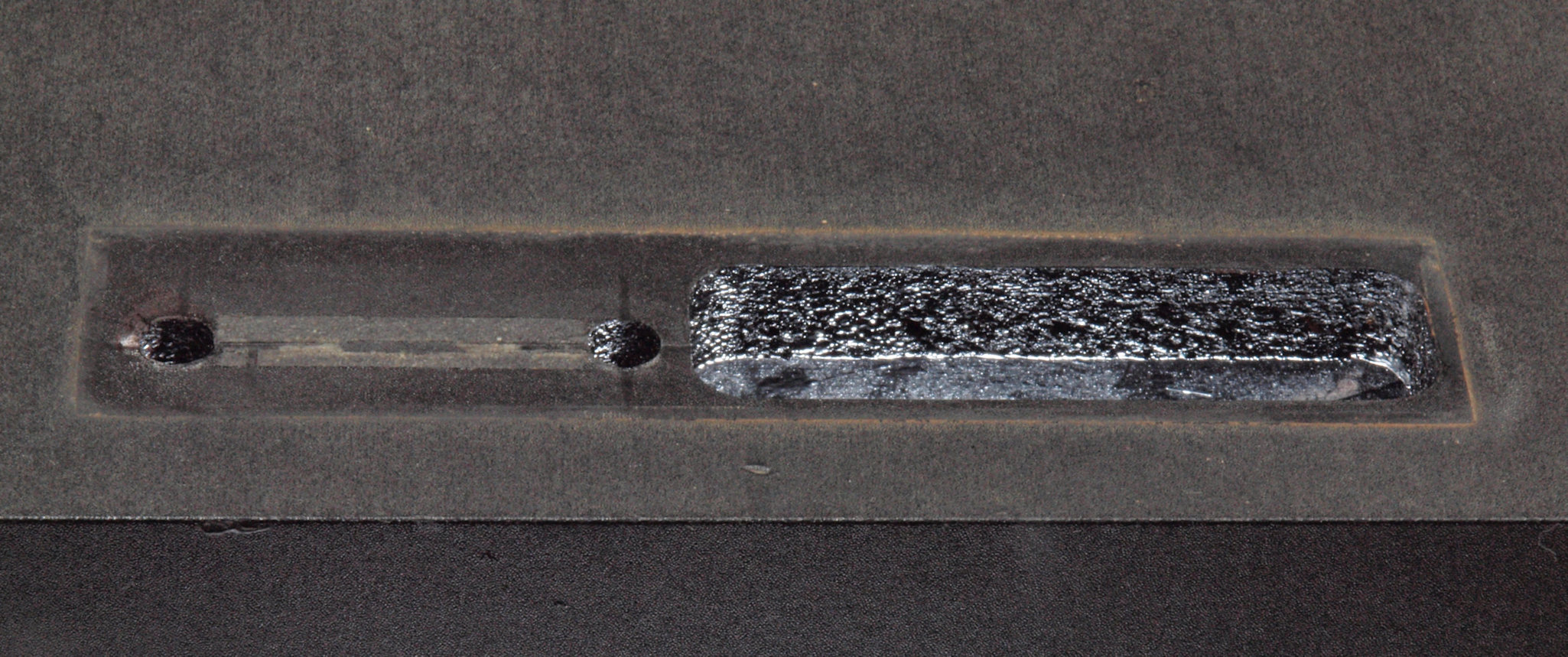

| Ｃ５１． 修理前 「操作パネル」取り付穴 |
 |
| Ｃ５２． 修理中 「操作パネル」取り付穴、ボンドを染みこませる。 |
 |
| Ｃ５３． 修理後 「操作パネル」取り付穴、さらに、塗装する。 |
 |
| Ｃ５４． 修理前 「操作パネル」取り付穴反対側。 |
 |
| Ｃ５５． 修理中 「操作パネル」取り付穴反対側。、ボンドを染みこませる。 |
 |
| Ｃ５６． 修理後 「操作パネル」取り付穴反対側。、さらに、塗装する。 |
 |

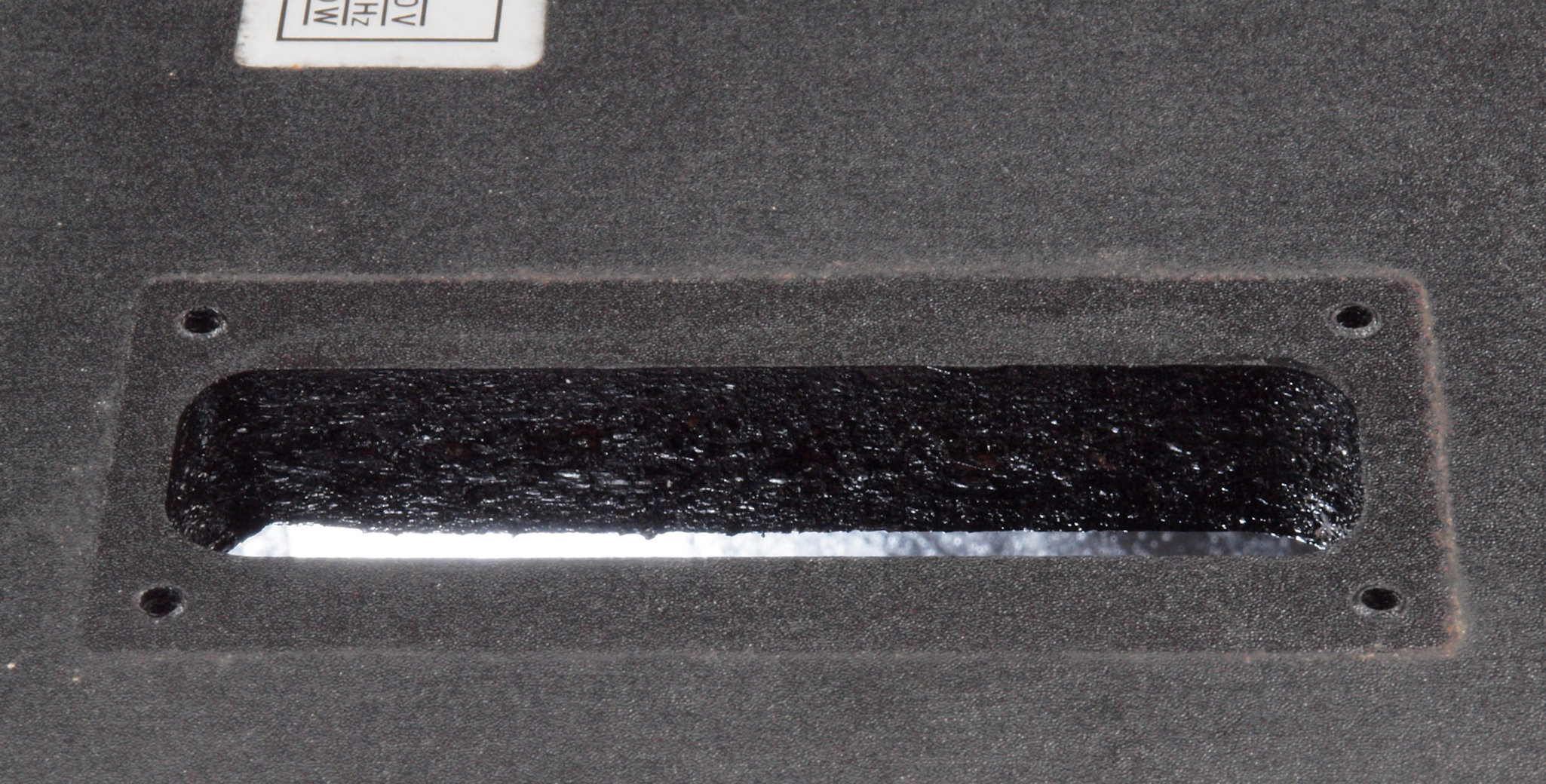

| Ｃ６１． 修理前 「電源入り口、吐出口取り付け板」 の穴 |
 |
| Ｃ６２． 修理中 「電源入り口、吐出口取り付け板」 の穴、ボンドを染みこませる。 |
 |
| Ｃ６３． 修理後 「電源入り口、吐出口取り付け板」 の穴、さらに、塗装する。 |
 |
| Ｃ６４． 修理前 「電源入り口、吐出口取り付け板」 の穴反対側。 |
 |
| Ｃ６５． 修理中 「電源入り口、吐出口取り付け板」 の穴反対側。、ボンドを染みこませる。 |
 |
| Ｃ６６． 修理後 「電源入り口、吐出口取り付け板」 の穴反対側。、さらに、塗装する。 |
 |

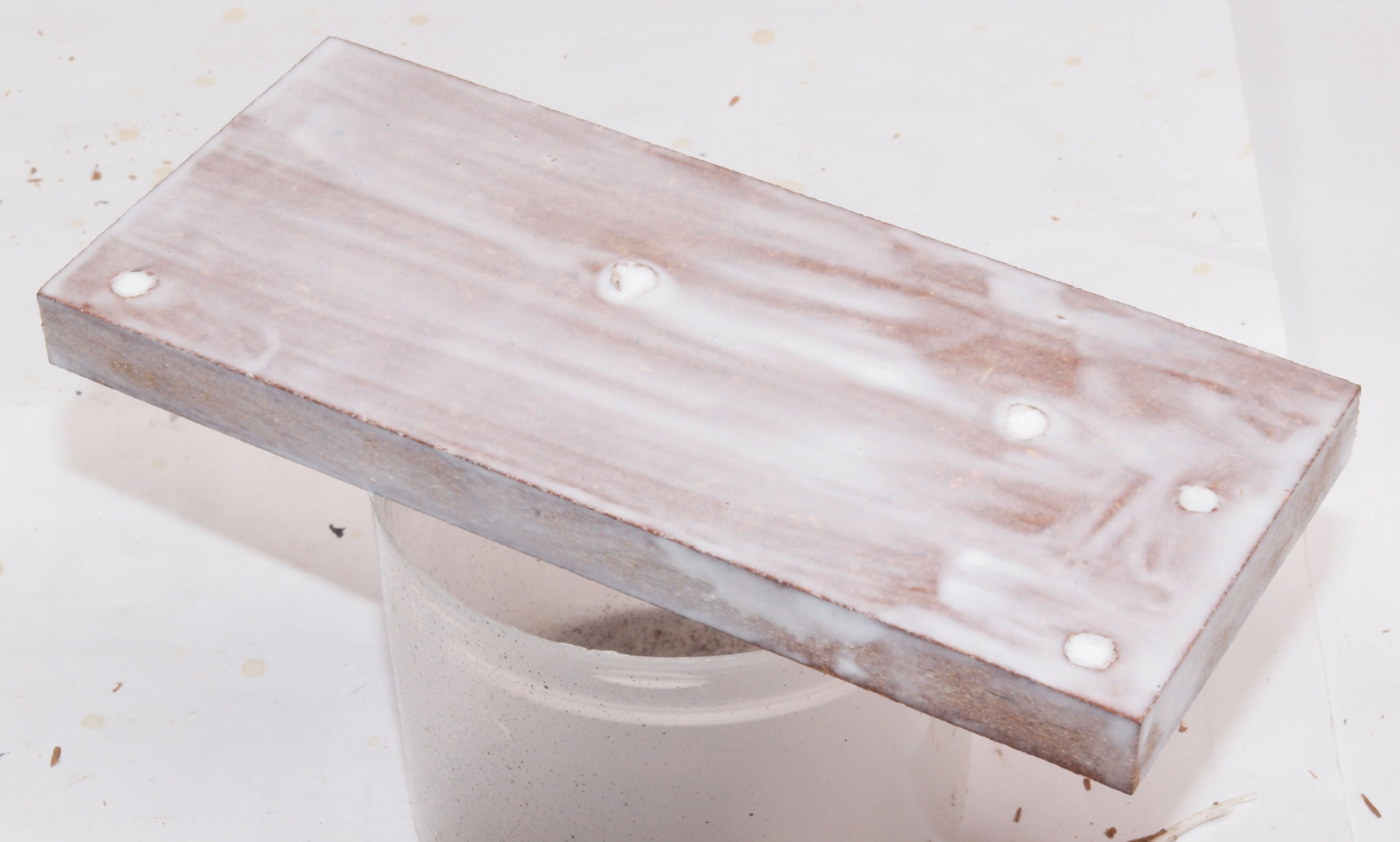

| Ｃ７１． 修理中 ヒューズ取付圧縮板表。 |
 Ｃ７２． 修理中 ヒューズ取付圧縮板表。 圧縮板にボンドを塗って固めている、ヒューズ取付圧縮板表。 |
 |

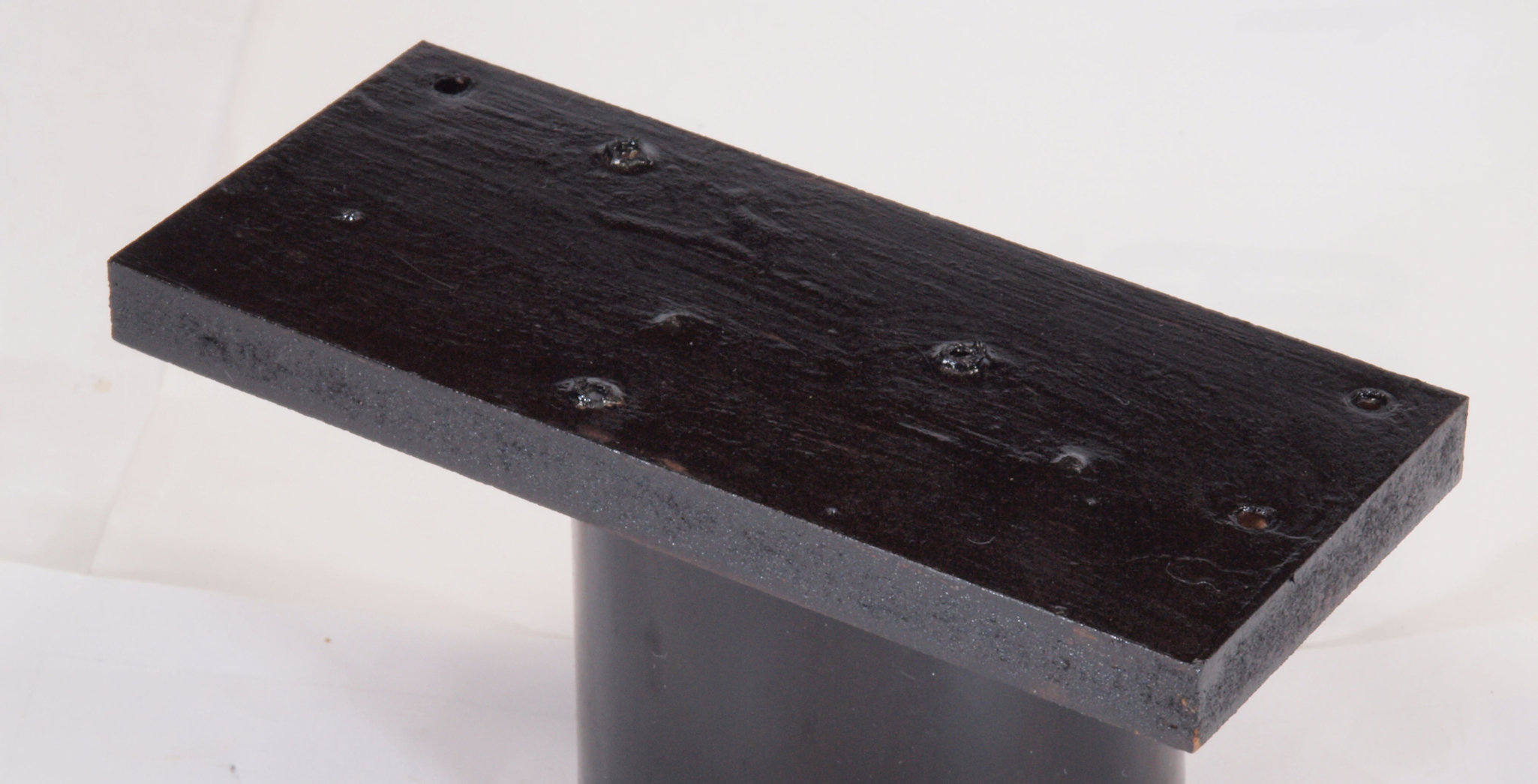

| Ｃ７３． 修理後 ヒューズ取付圧縮板表。 さらに、塗装する。 |
 |
| Ｃ７４． 修理前 ヒューズ取付け圧縮板右横側 |
 |
| Ｃ７５． 修理中 ヒューズ取付け圧縮板右横側、ボンドを染みこませる。 |
 |
| Ｃ７６． 修理（塗装）後 ヒューズ取付け圧縮板右横側。 |
 |
| Ｃ７７． 修理前 ヒューズ取付け圧縮板左横側 |
 |
| Ｃ７８． 修理中 ヒューズ取付け圧縮板左横側、ボンドを染みこませる。 |
 |
| Ｃ７９． 修理（塗装）後 ヒューズ取付け圧縮板左横側。 |
 |

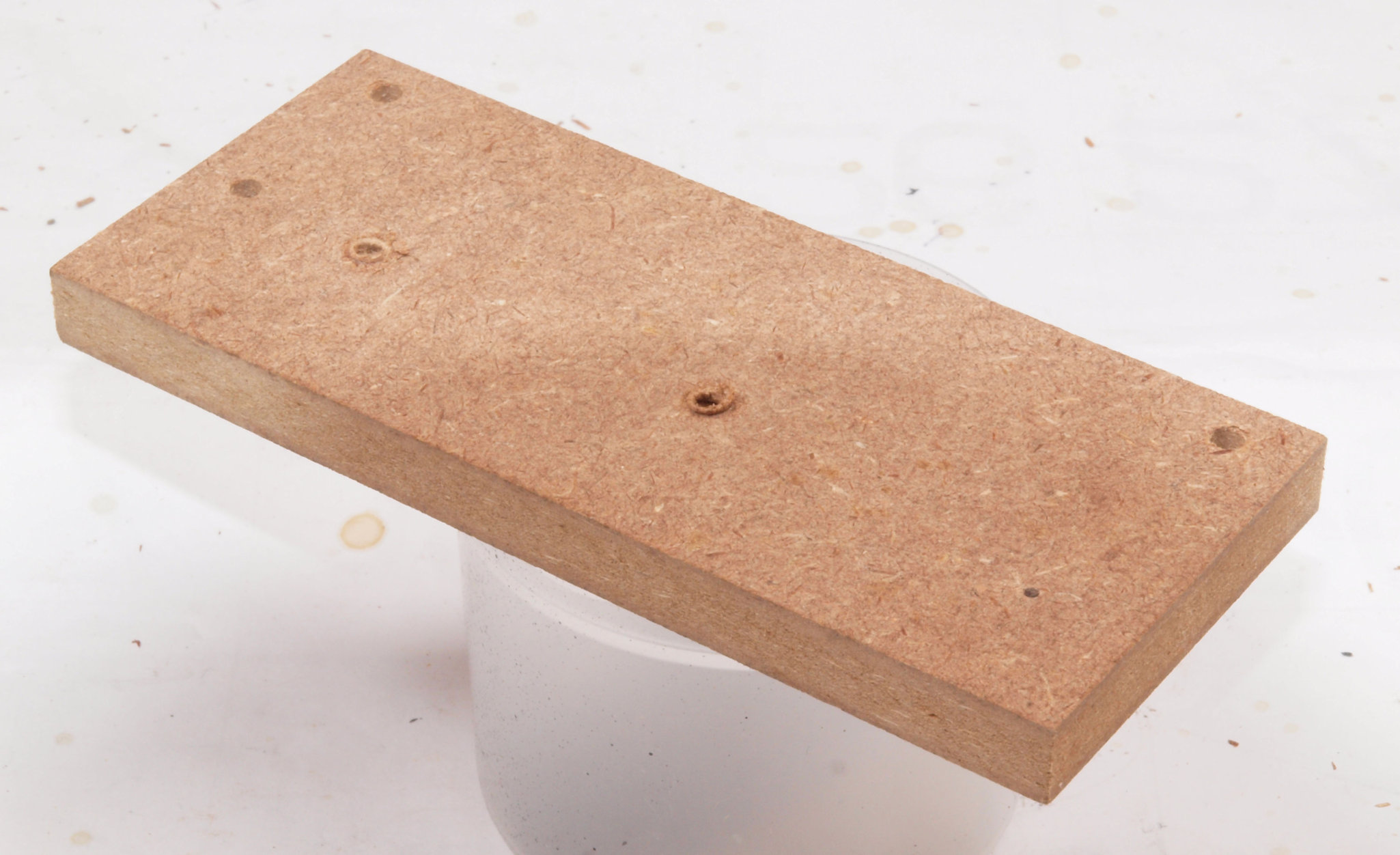

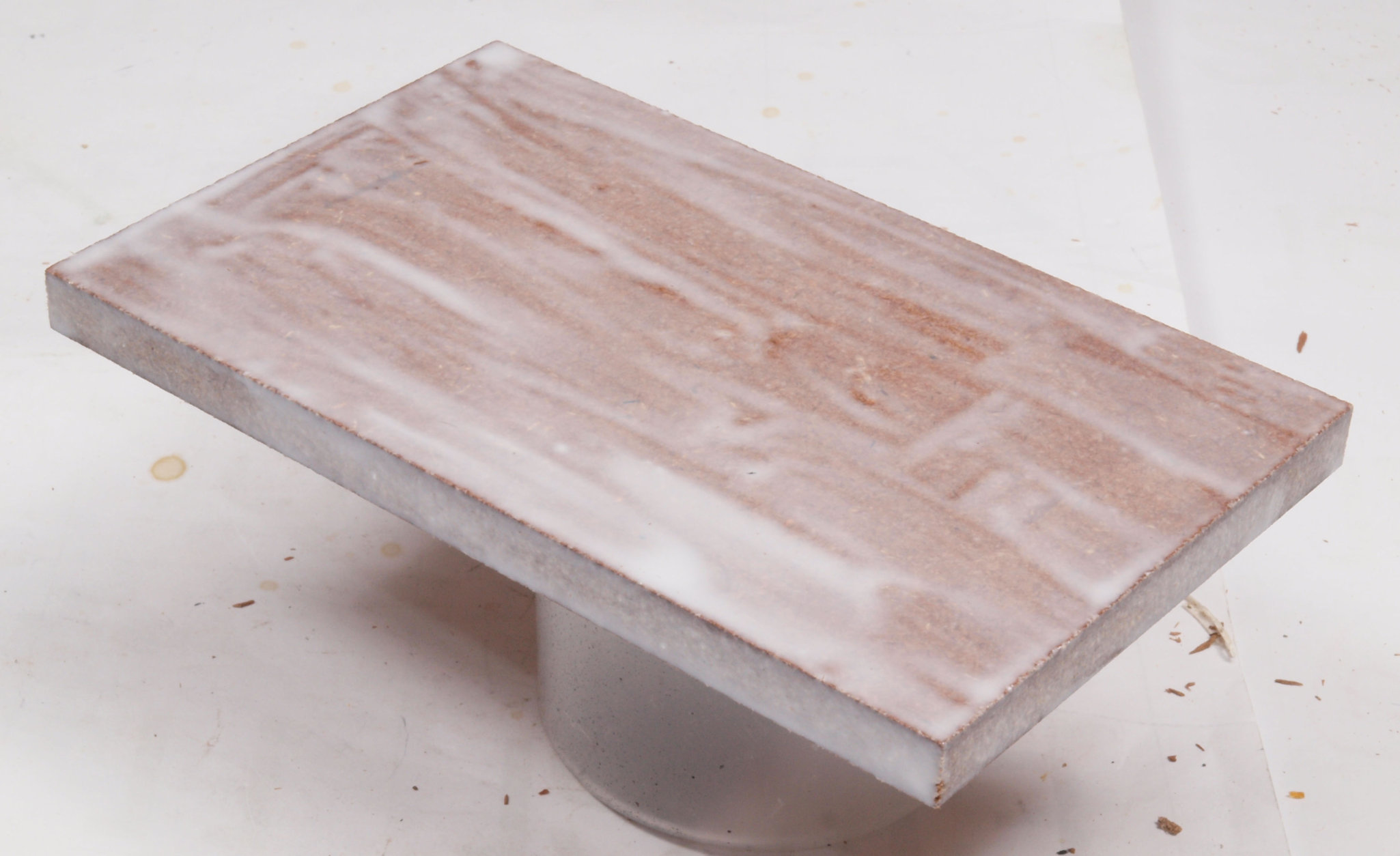

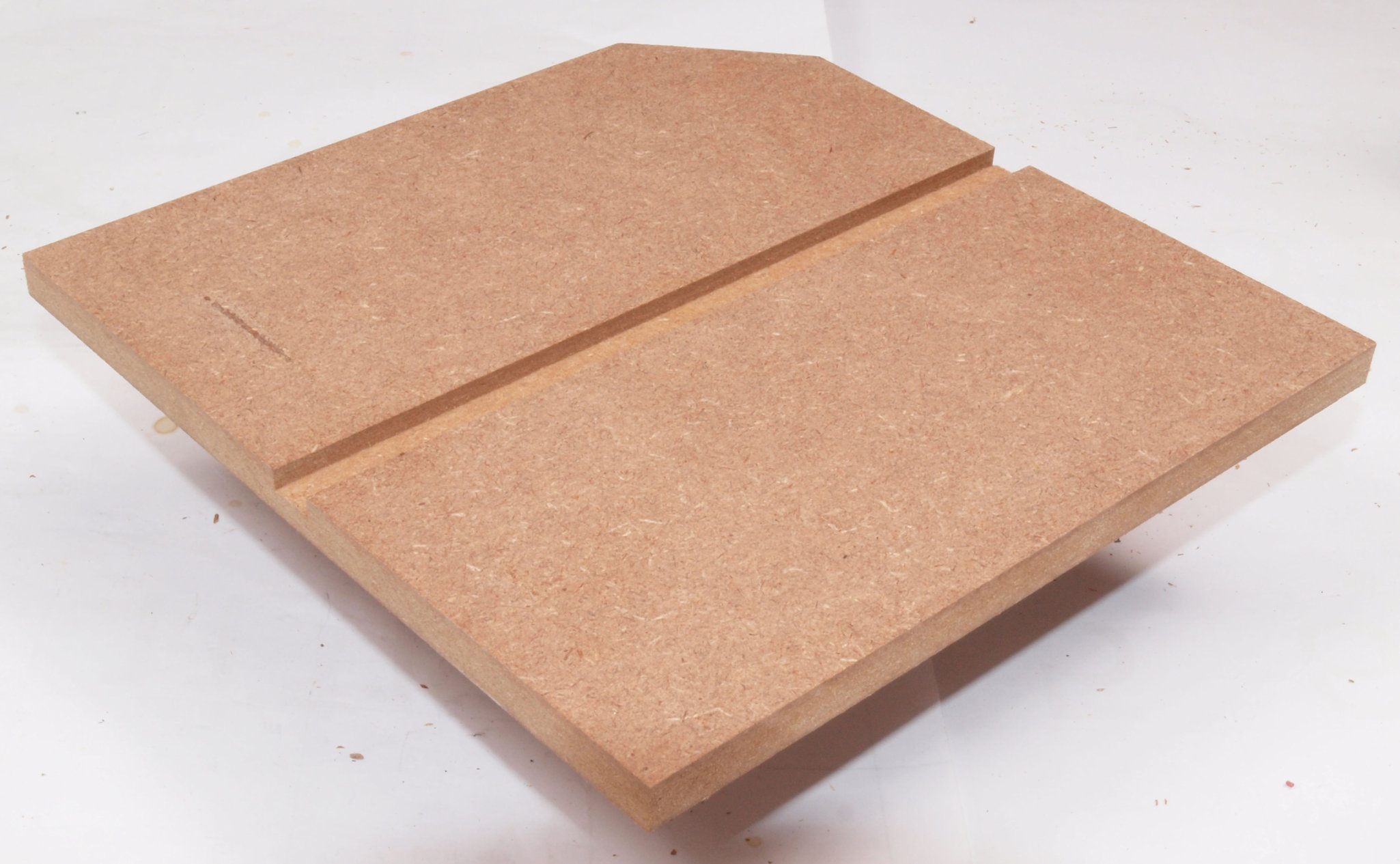

| Ｃ８１． 修理前 チャンバー仕切圧縮板。 |
 |
| Ｃ８２． 修理中 チャンバー仕切圧縮板。ボンドを塗って固める。 |
 |

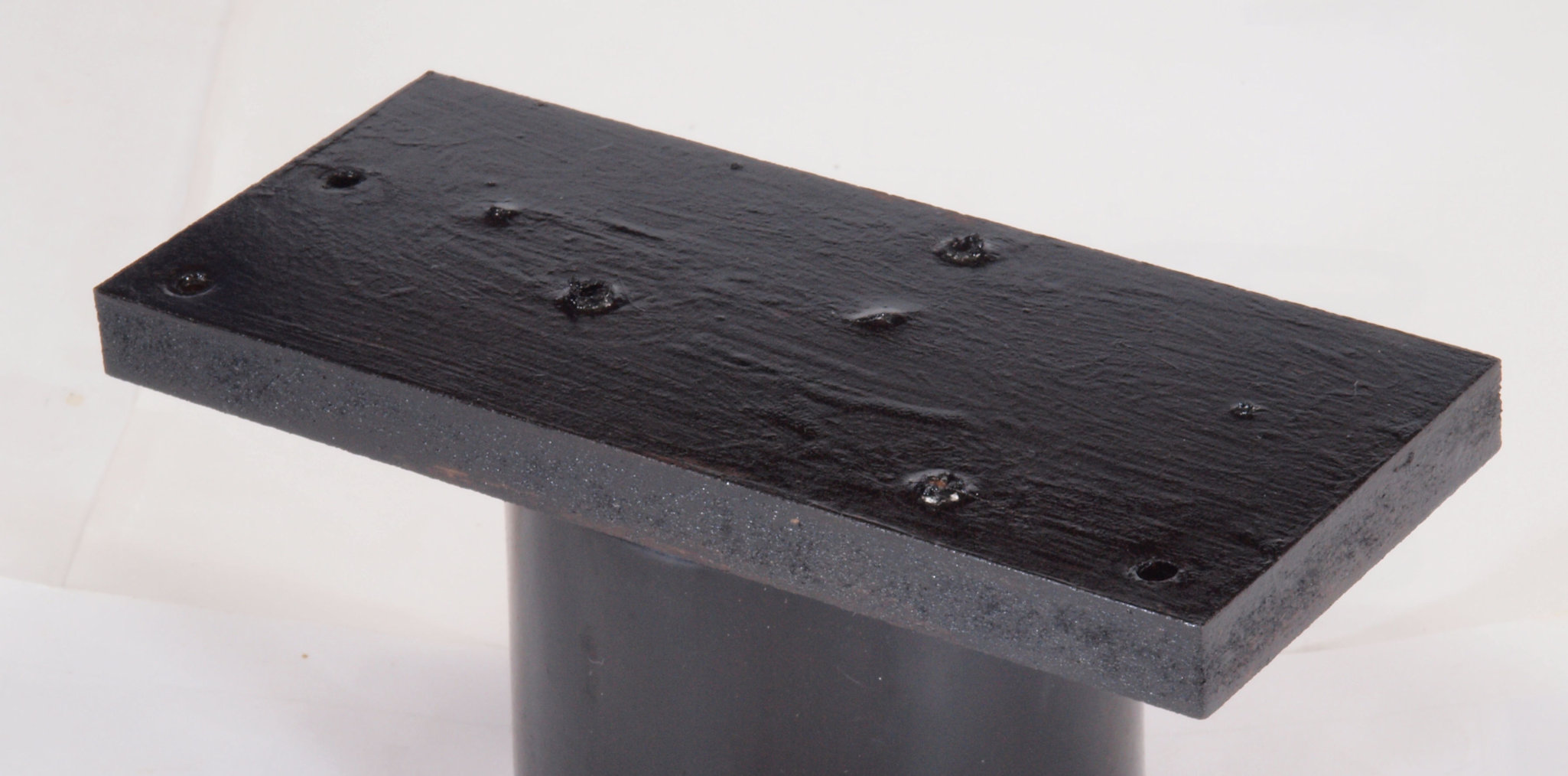

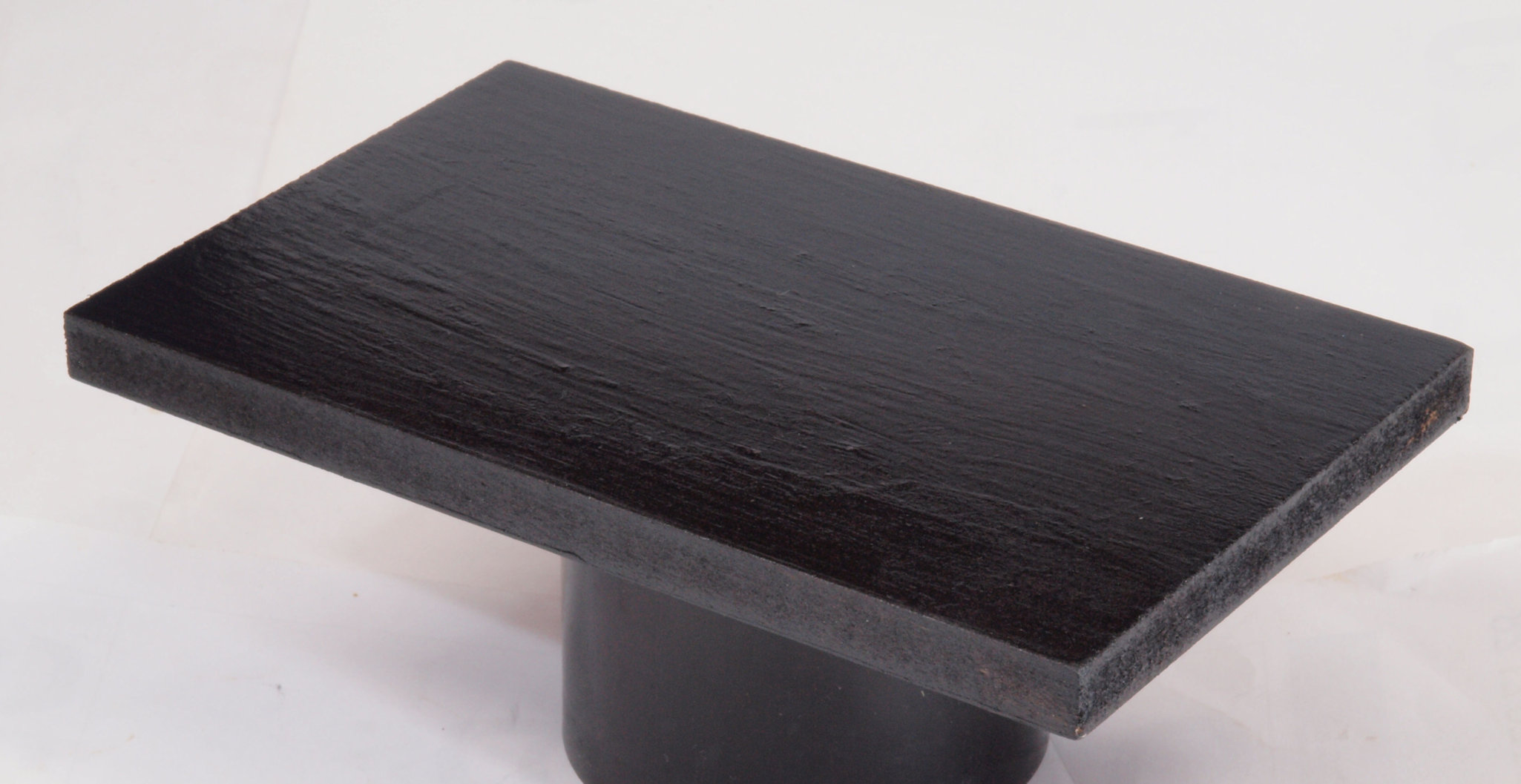

| Ｃ８３． 修理後 チャンバー仕切圧縮板。さらに、塗装する。 |
 |
| Ｃ８４． 修理前 チャンバー仕切圧縮板裏。 |
 |
| Ｃ８５． 修理中 チャンバー仕切圧縮板裏。ボンドを塗って固める。 |
 |
| Ｃ８６． 修理後 チャンバー仕切圧縮板裏。 さらに、塗装する。 |
 |
| Ｃ８７． 修理中 チャンバー仕切圧縮板裏反対側。 |
 |
| Ｃ８８． 修理中 チャンバー仕切圧縮板裏反対側。ボンドを塗って固める。 |
 |
| Ｃ８９． 修理後 チャンバー仕切圧縮板裏反対側。 さらに、塗装する。 |
 |

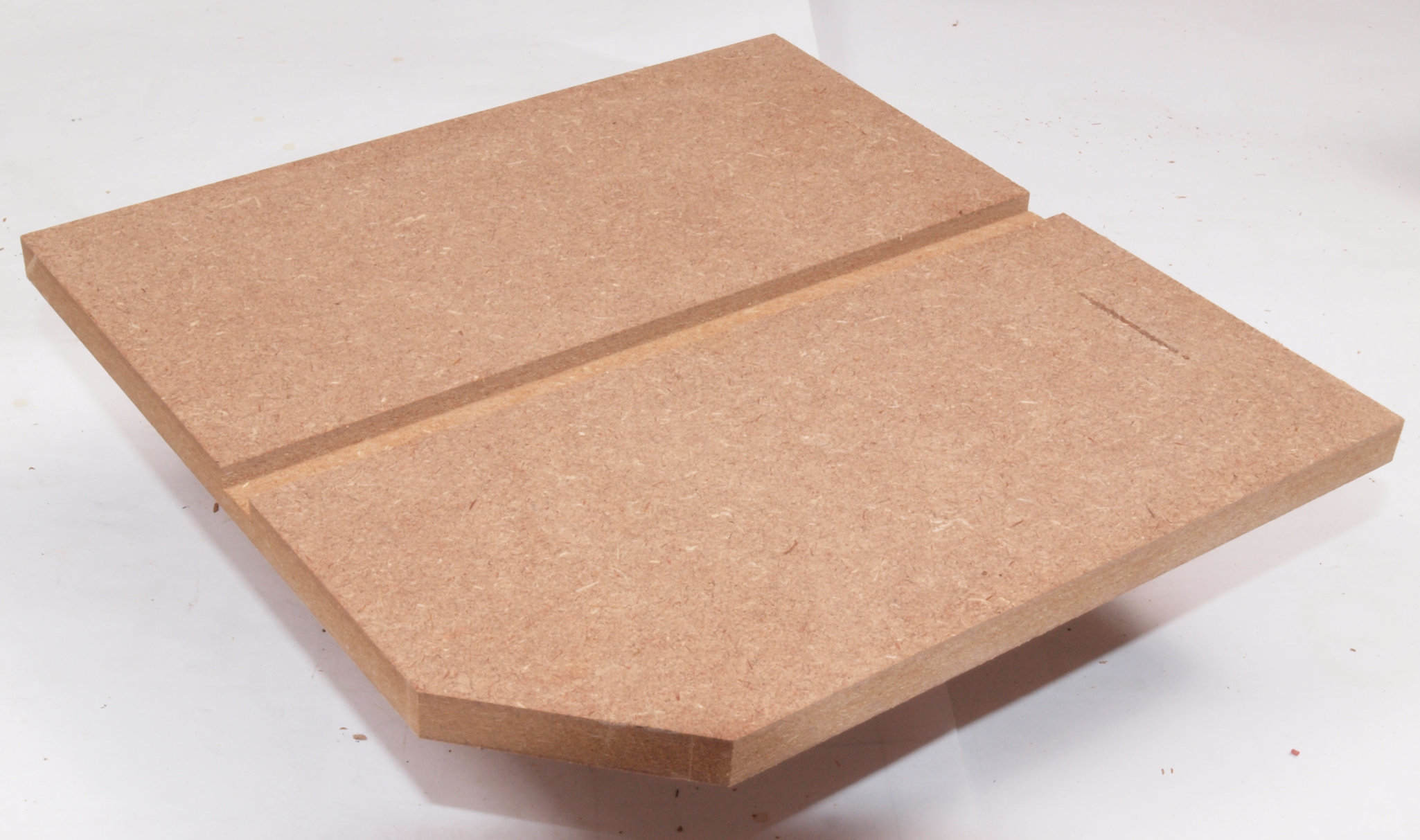

| Ｃ９１． 修理前 チャンバー仕切圧縮板２。 |
 |
| Ｃ９２． 修理中 チャンバー仕切圧縮板２。ボンドを塗って固める。 |
 |

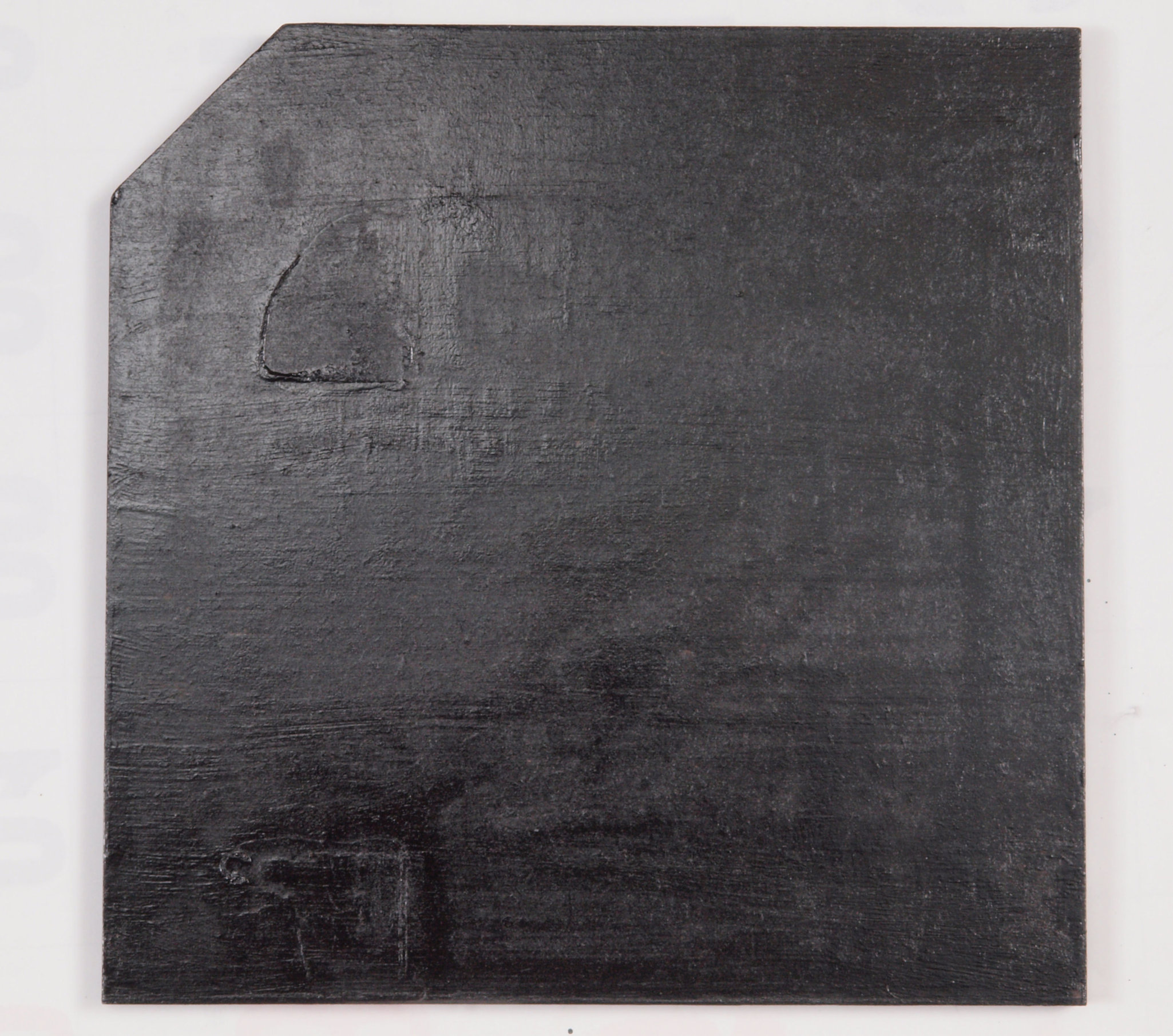

| Ｃ９３． 修理後 チャンバー仕切圧縮板２。 さらに、塗装する。 |
 |
| Ｃ９４． 修理前 チャンバー仕切圧縮板２裏。 |
 |
| Ｃ９５． 修理中 チャンバー仕切圧縮板２裏。ボンドを塗って固める。 |
 |
| Ｃ９６． 修理後 チャンバー仕切圧縮板２裏。 さらに、塗装する。 |
 |
| Ｃ９７． 修理中 チャンバー仕切圧縮板２裏反対側。 |
 |
| Ｃ９８． 修理中 チャンバー仕切圧縮板２裏反対側。ボンドを塗って固める。 |
 |
| Ｃ９９． 修理後 チャンバー仕切圧縮板２裏反対側。 さらに、塗装する。 |
 |

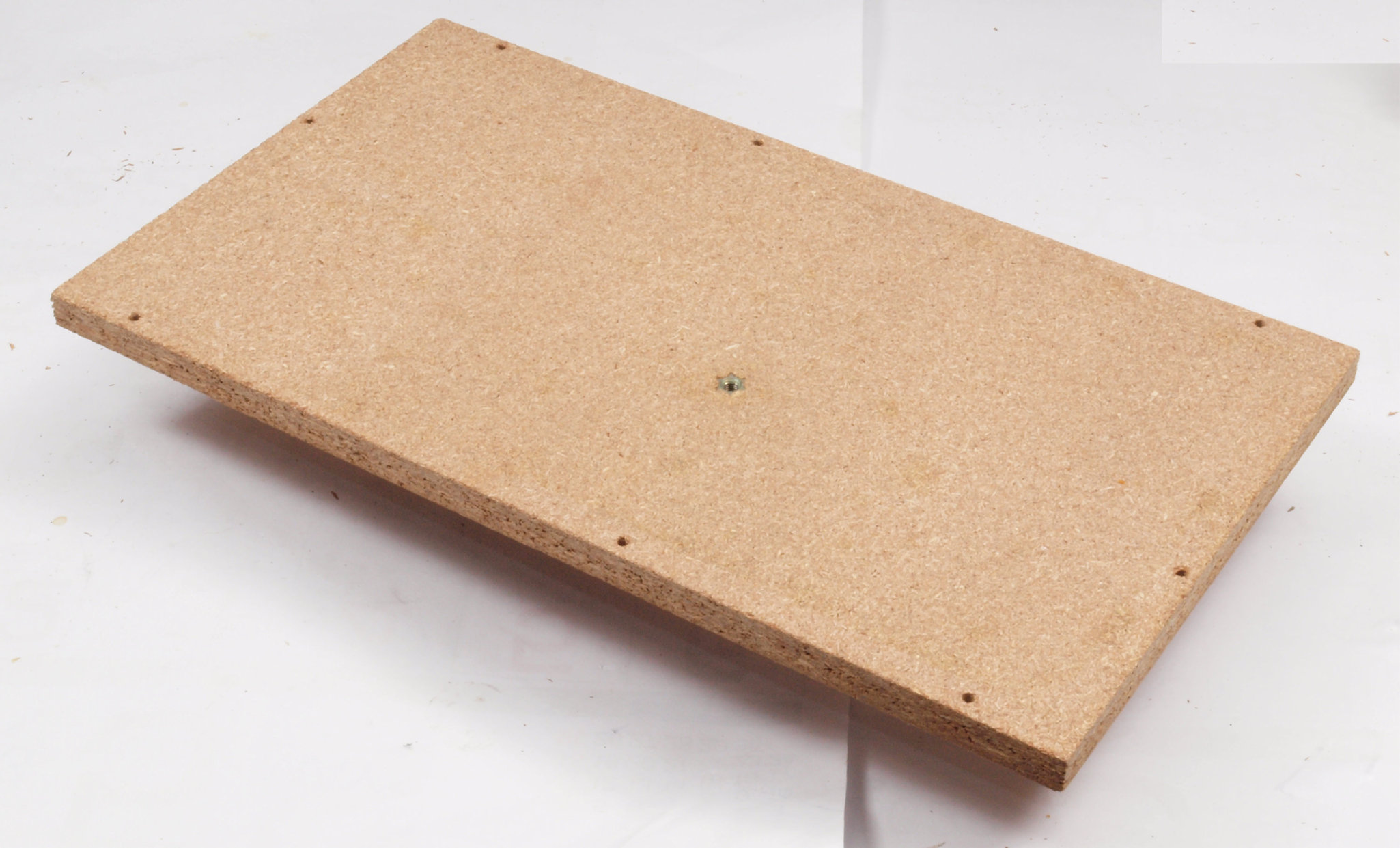

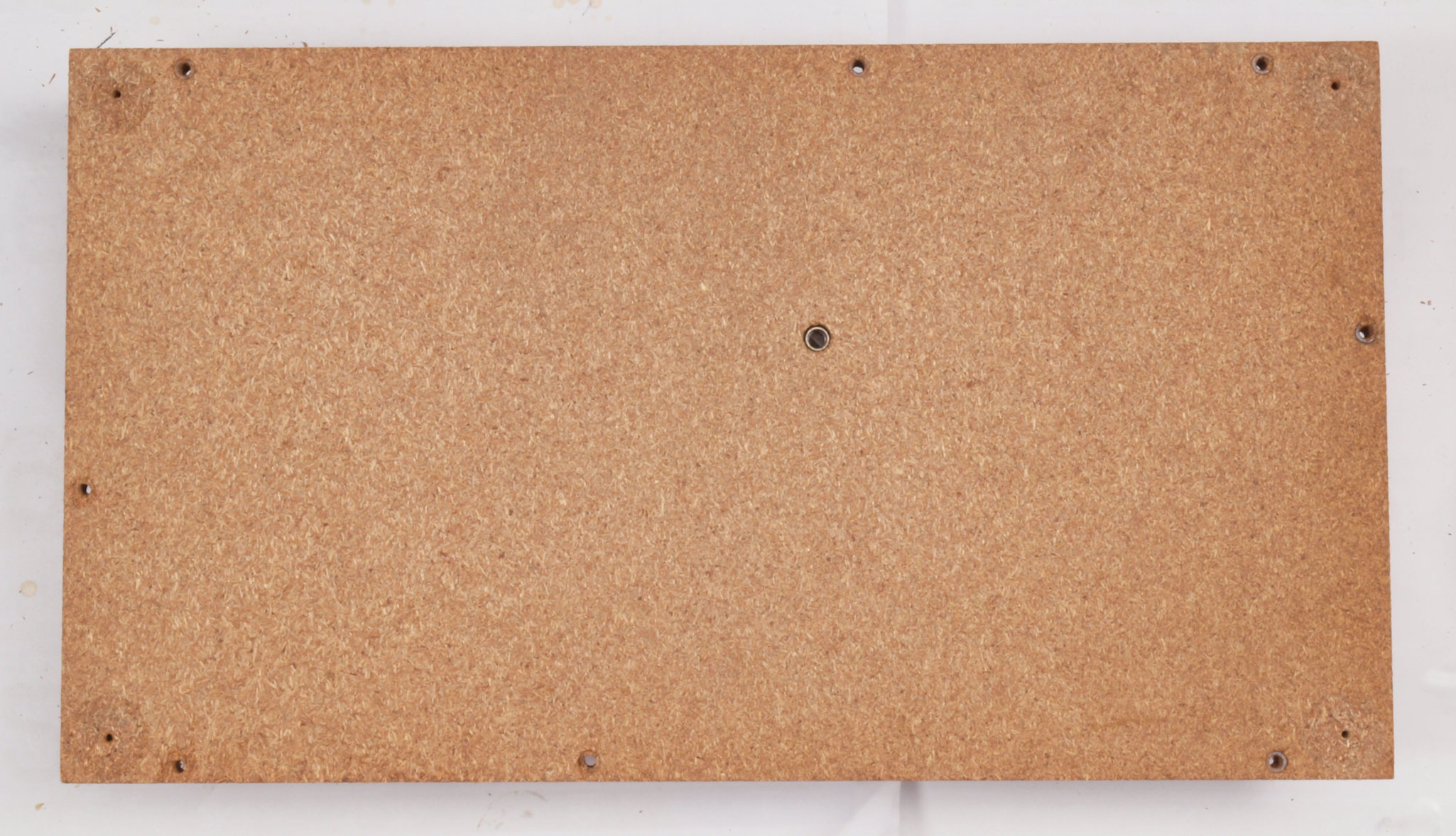

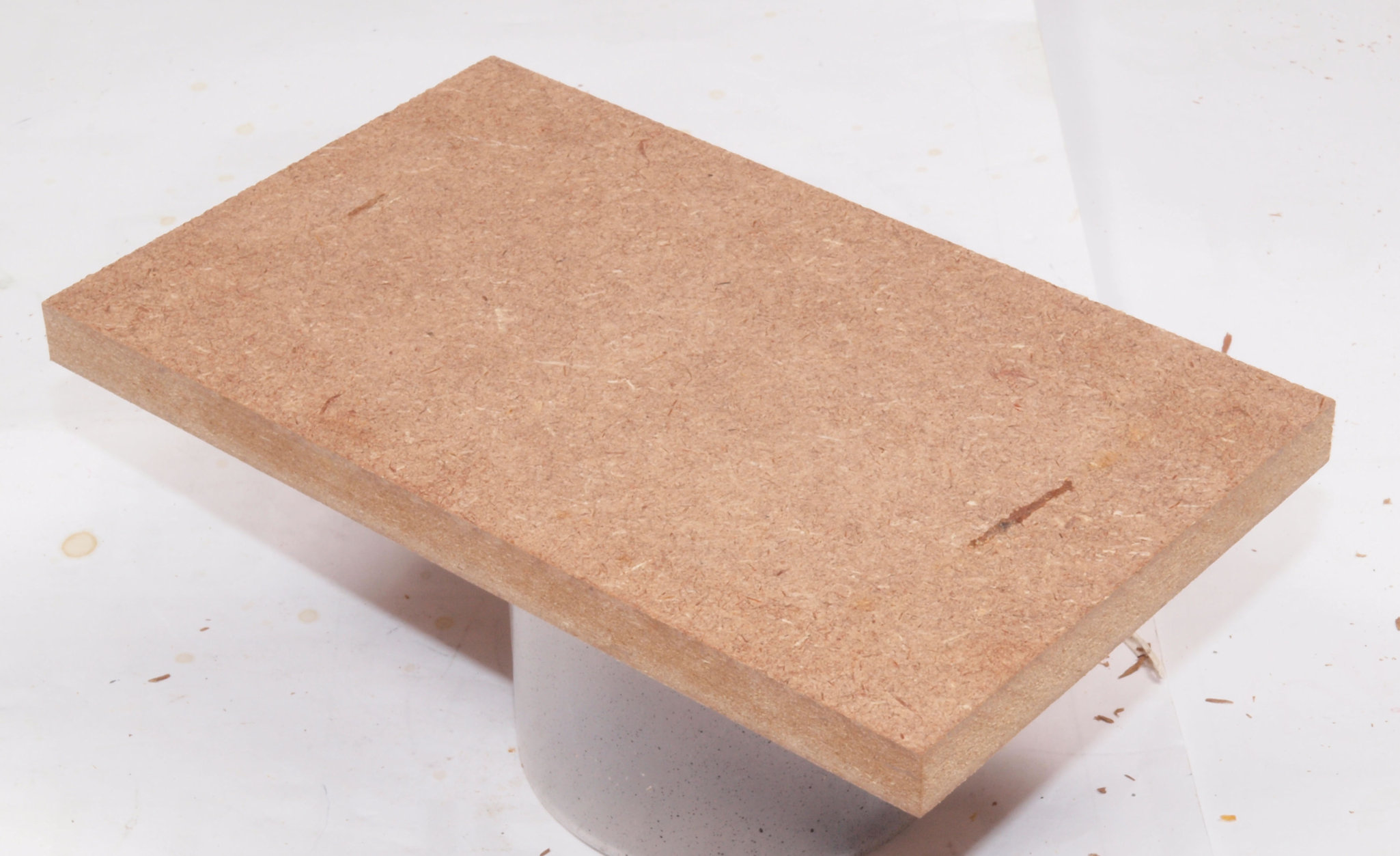

| ＣＡ１． 修理前 取り外した下蓋表。 |
 |

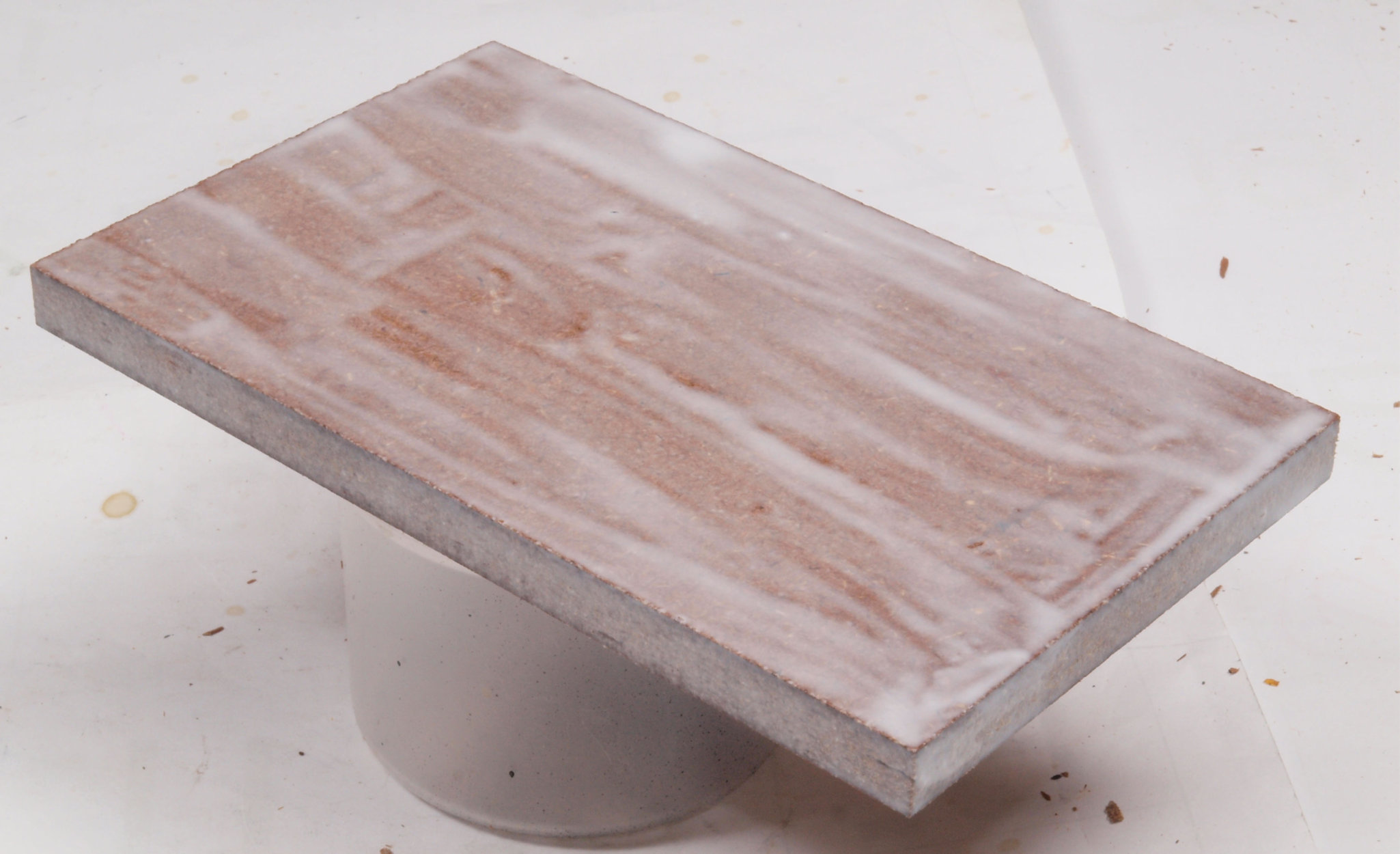

| ＣＡ２． 修理中 取り外した下蓋表。ボンドを塗る。 |
 |
| ＣＡ３． 修理後 取り外した下蓋表。さらにペイントする。 |
 |
| ＣＡ４． 修理前 下蓋（底板）裏右横側。 |
 |
| ＣＡ５． 修理中 下蓋（底板）裏右横側、ボンドを染みこませる。 |
 |
| ＣＡ６． 修理（塗装）後 下蓋（底板）裏右横側、 さらに塗装する。 |
 |
| ＣＡ７． 修理前 下蓋（底板）裏左横側。 |
 |
| ＣＡ８． 修理中 下蓋（底板）裏左横側、ボンドを染みこませる。 |
 |
| ＣＡ９． 修理（塗装）後 下蓋（底板）裏左横側、 さらに塗装する。 |
 |

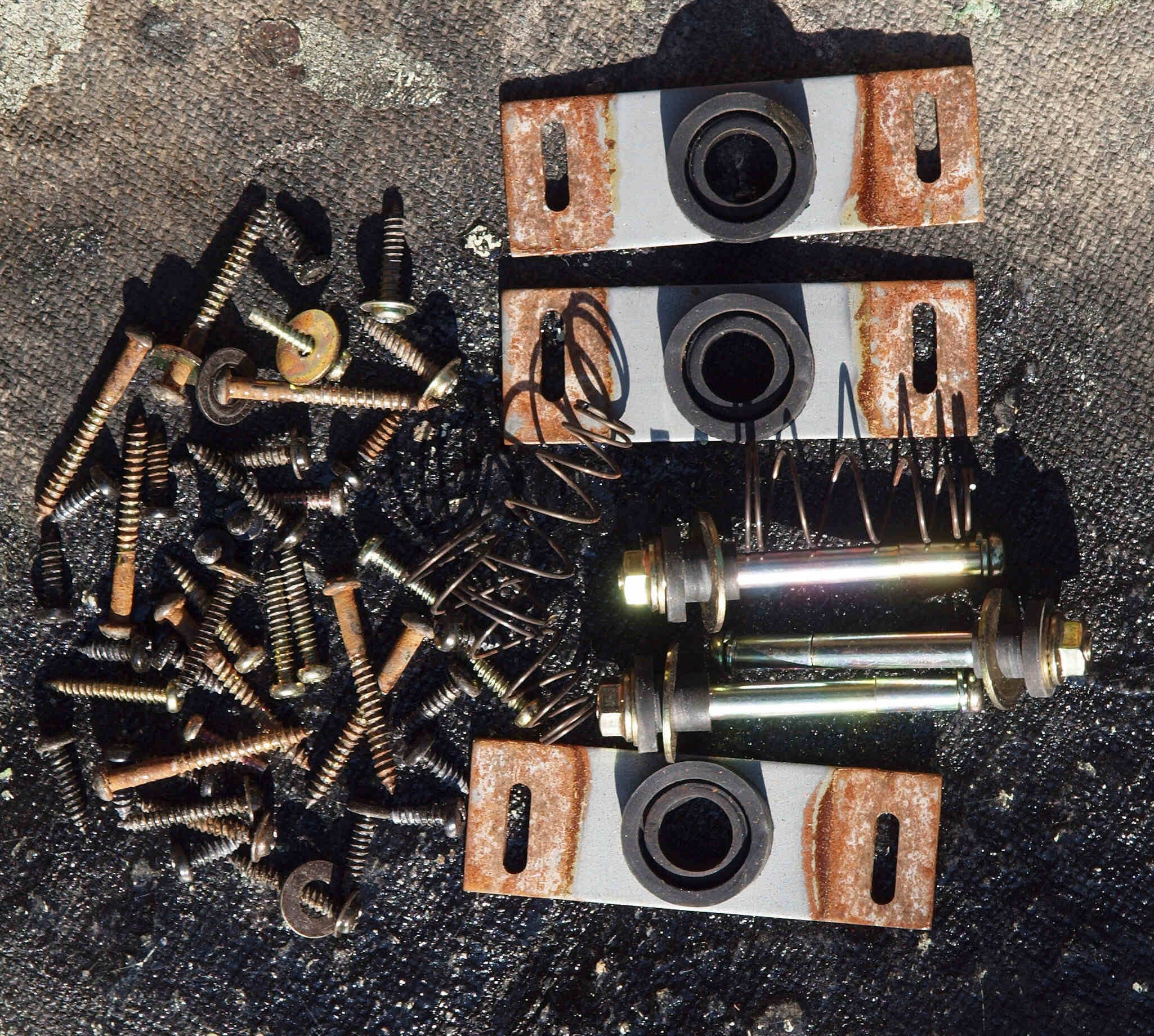

| ＣＢ１． 修理（塗装）前 ポンプ取り付け金具、各種止めネジ類。 |
 |
| ＣＢ２． 修理（塗装）後 ポンプ取り付け金具、各種止めネジ類。 錆止めにラッカーを吹き付ける。 |
 |
| ＣＢ３． 修理中 天日で乾燥中。 |
 |
| ＣＢ４． 修理中 ２回目の天日で乾燥中。 |
 |

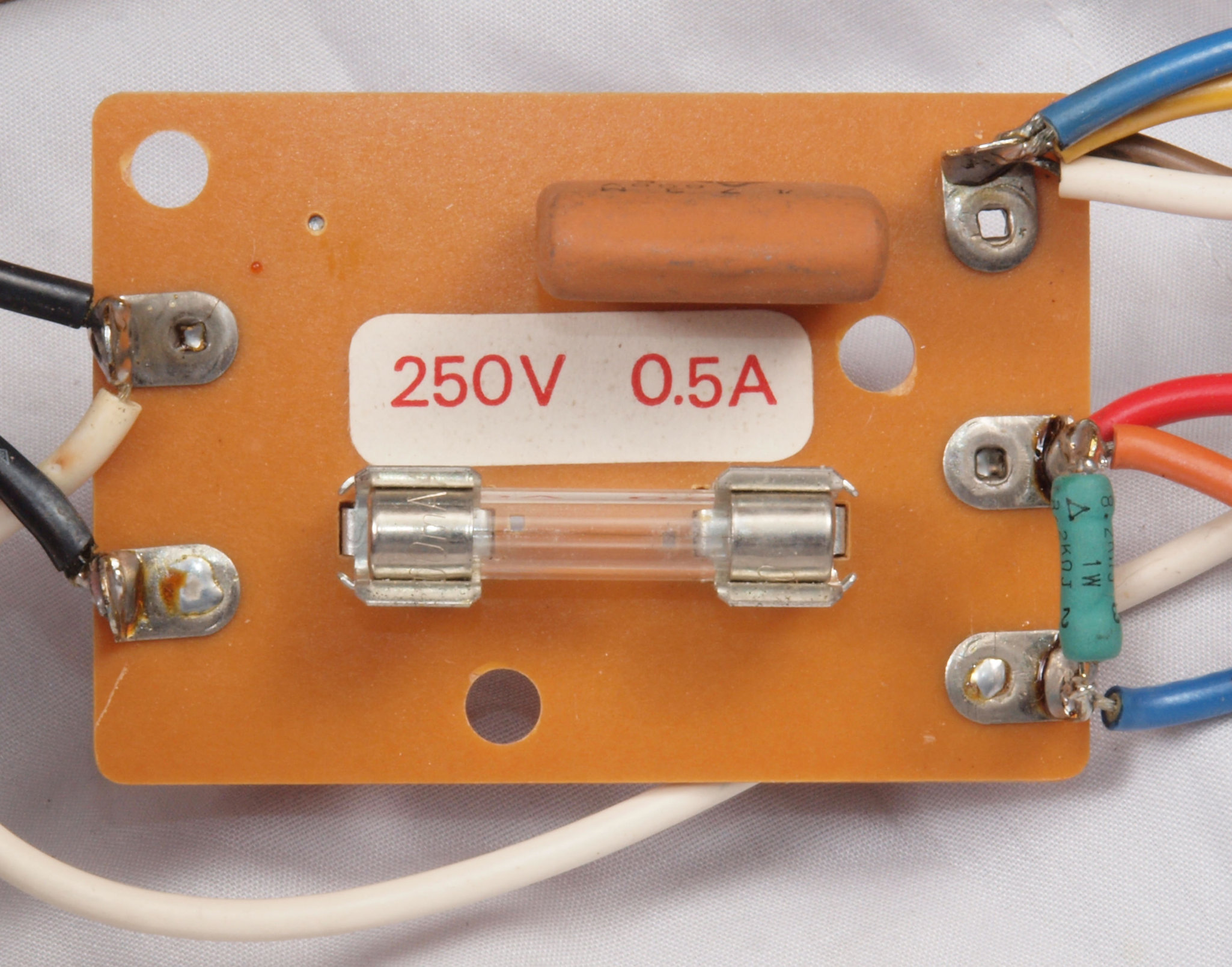

| ＣＣ１． 修理前 ヒューズ基板。 |
 |
| ＣＣ２． 修理前 ヒューズ基板裏。 |
 |

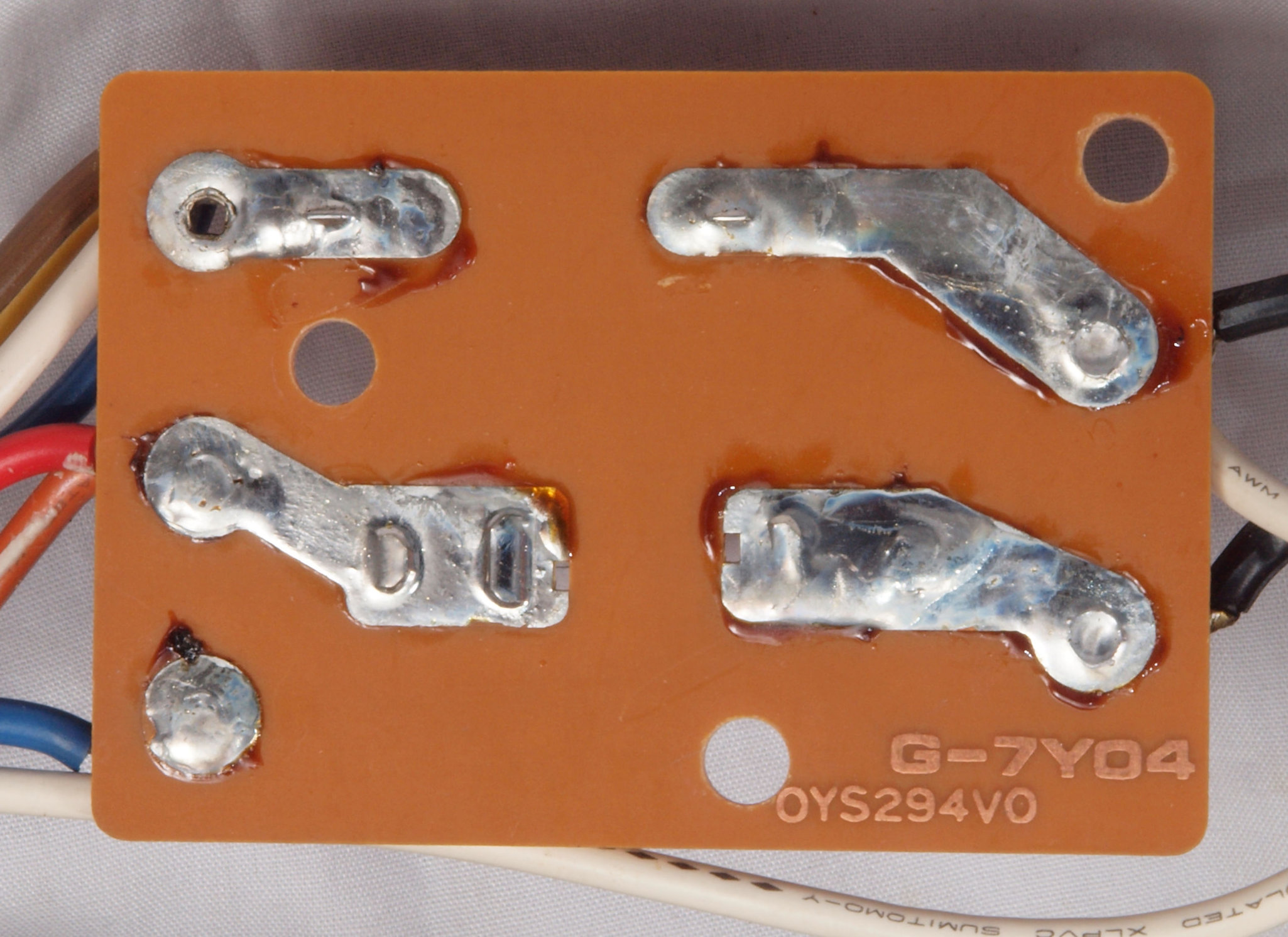

| ＣＣ３． 修理（半田補正）後 ヒューズ基板裏。 |
 |
| ＣＣ４． 完成ヒューズ基板裏。 余分なフラックスを落として、コート液を塗る。 |
 |

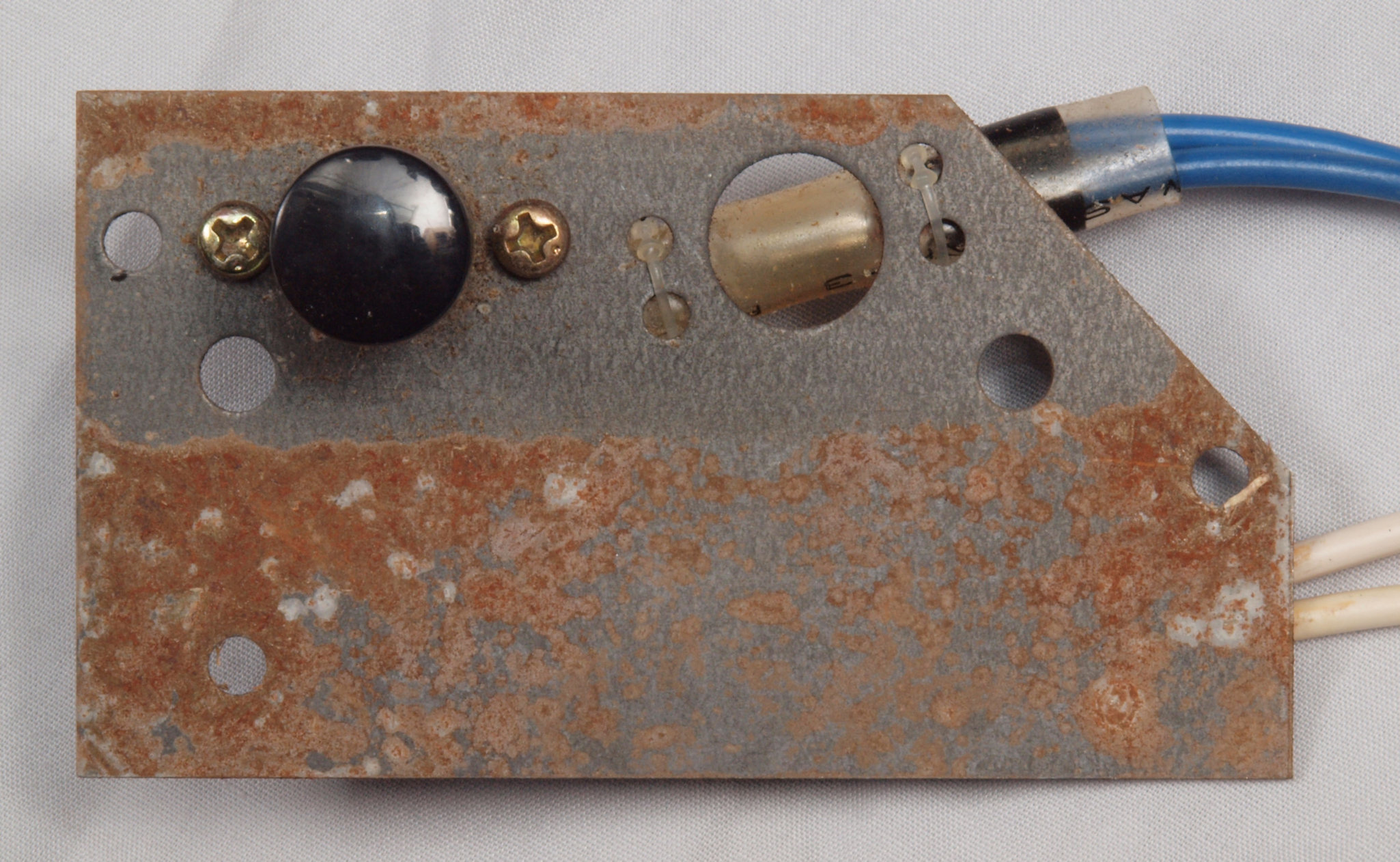

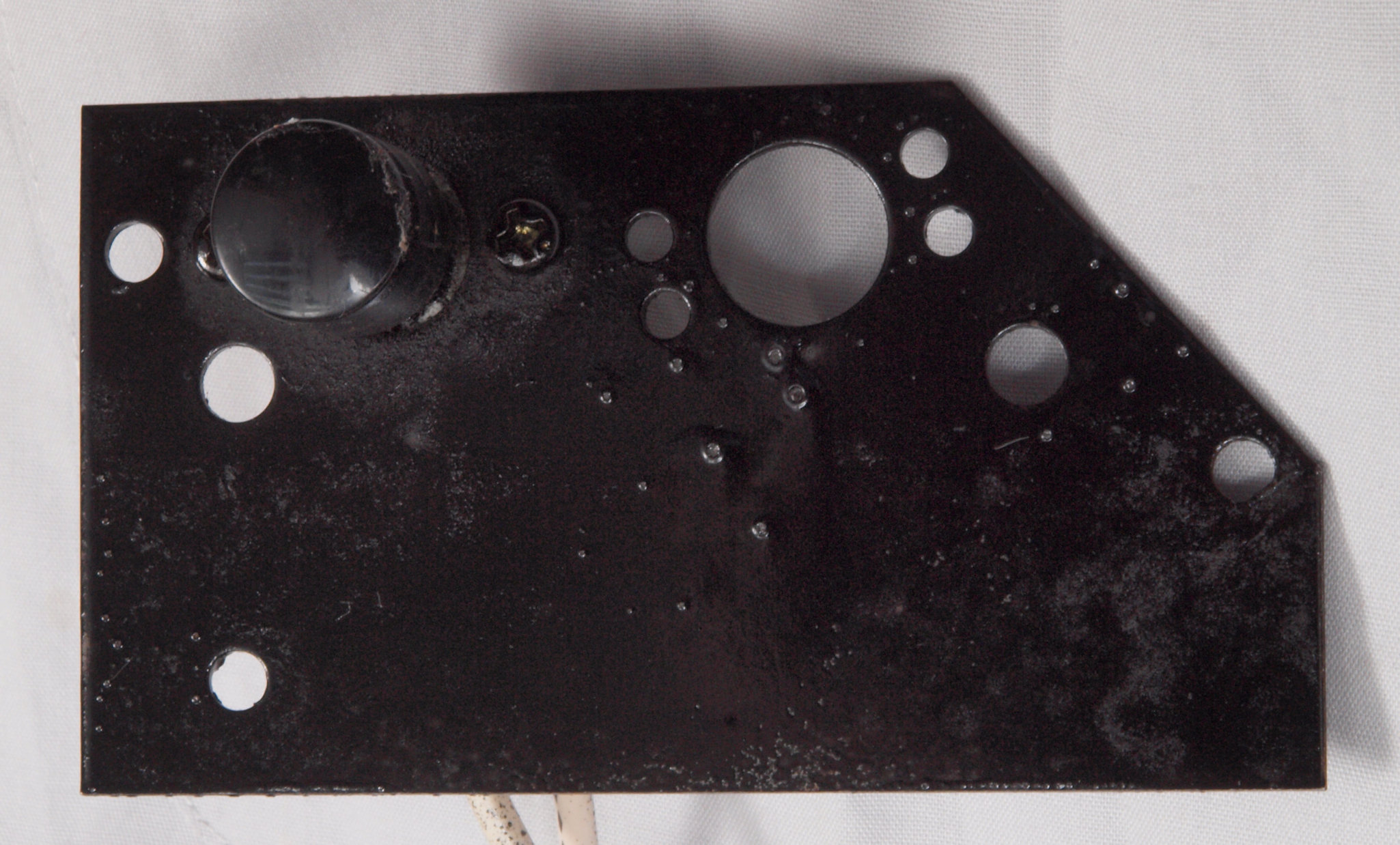

| ＣＤ１． 修理（塗装）前 電源ＳＷ・ＬＥＤ取付金具。錆が出ている。 |
 |
| ＣＤ２． 修理（塗装）後 電源ＳＷ・ＬＥＤ取付金具。塗装する、ＳＷのボタンが接着してあるので、取り付けたままで塗装する。 |
 |
| ＣＤ３． 修理（塗装）前 電源ＳＷ・ＬＥＤ取付金具裏。此方まで錆が出ている。 |
 |
| ＣＤ４． 修理（塗装）後 電源ＳＷ・ＬＥＤ取付金具裏。塗装する、ＳＷのボタンが接着してあるので、取り付けたままで塗装する。 |
 |

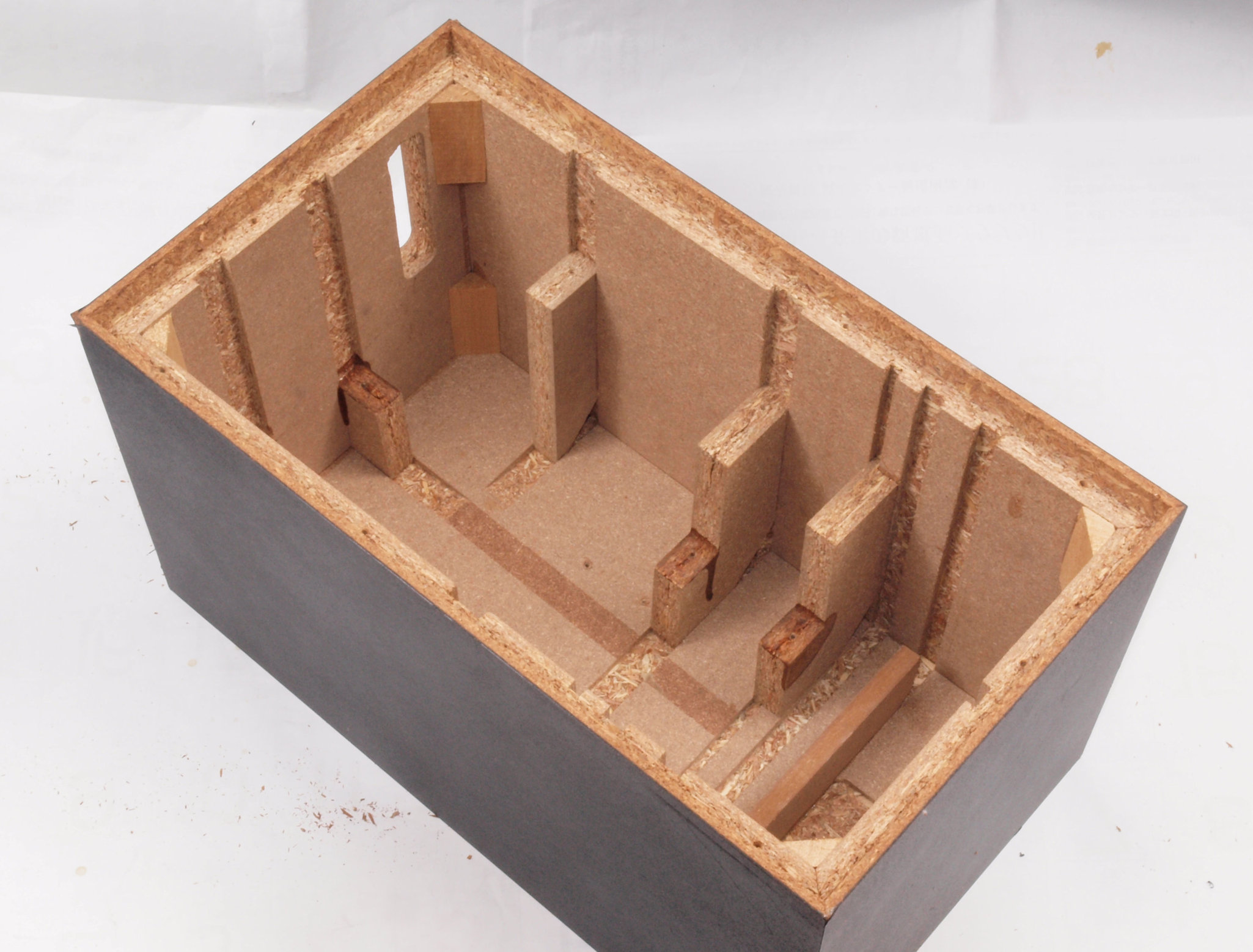

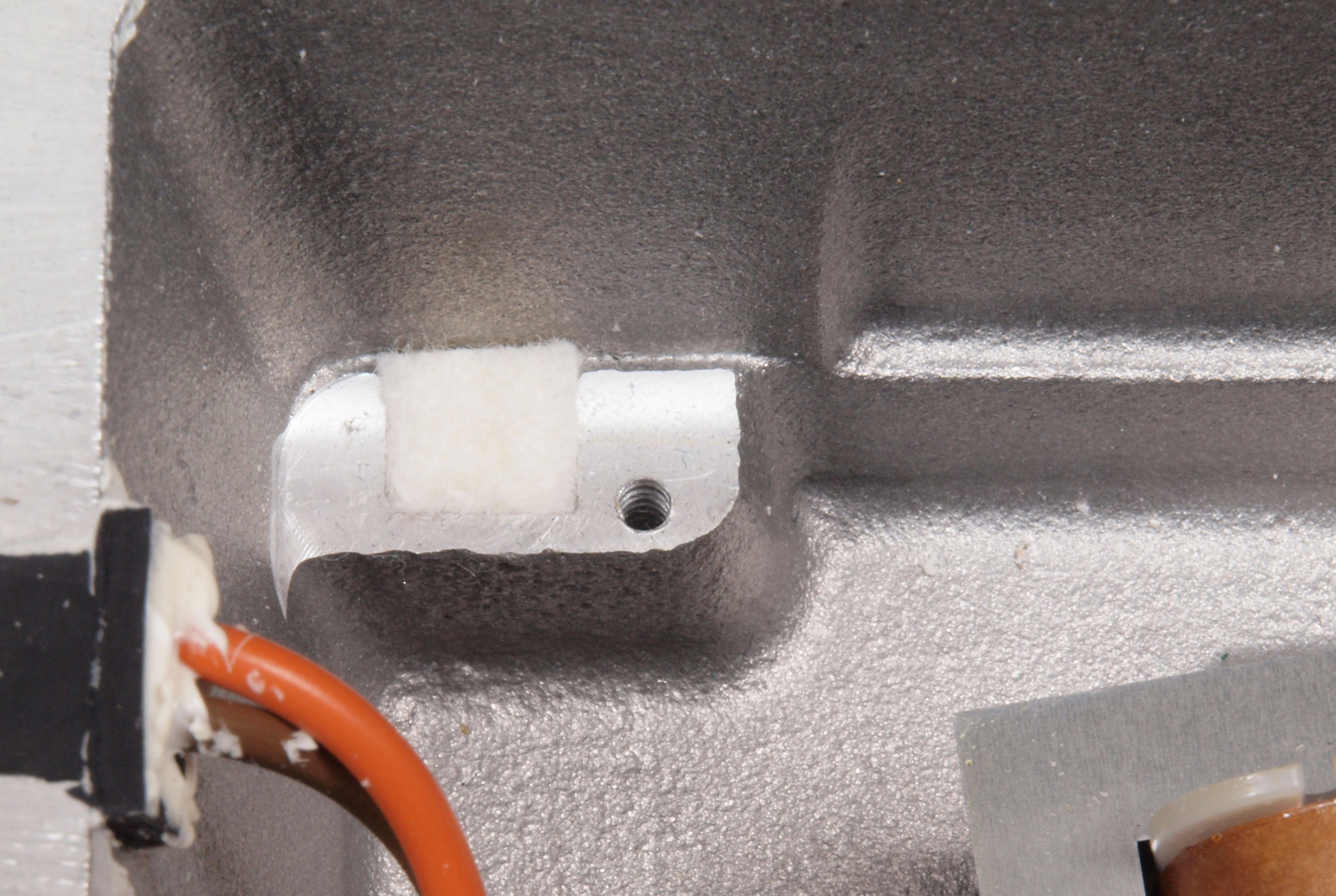

| ＣＥ１． 修理前 下蓋を取り、下から見る。 |
|

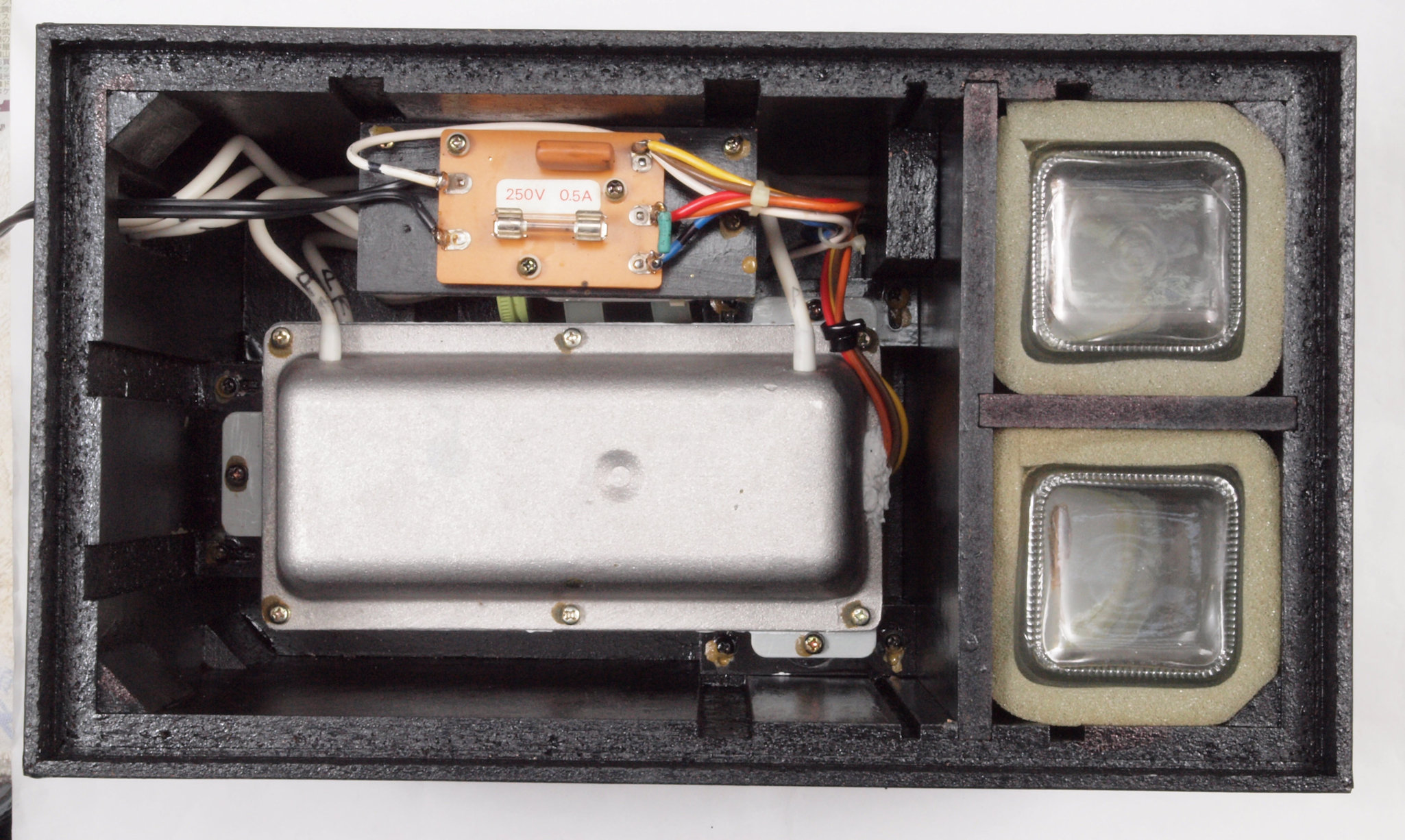

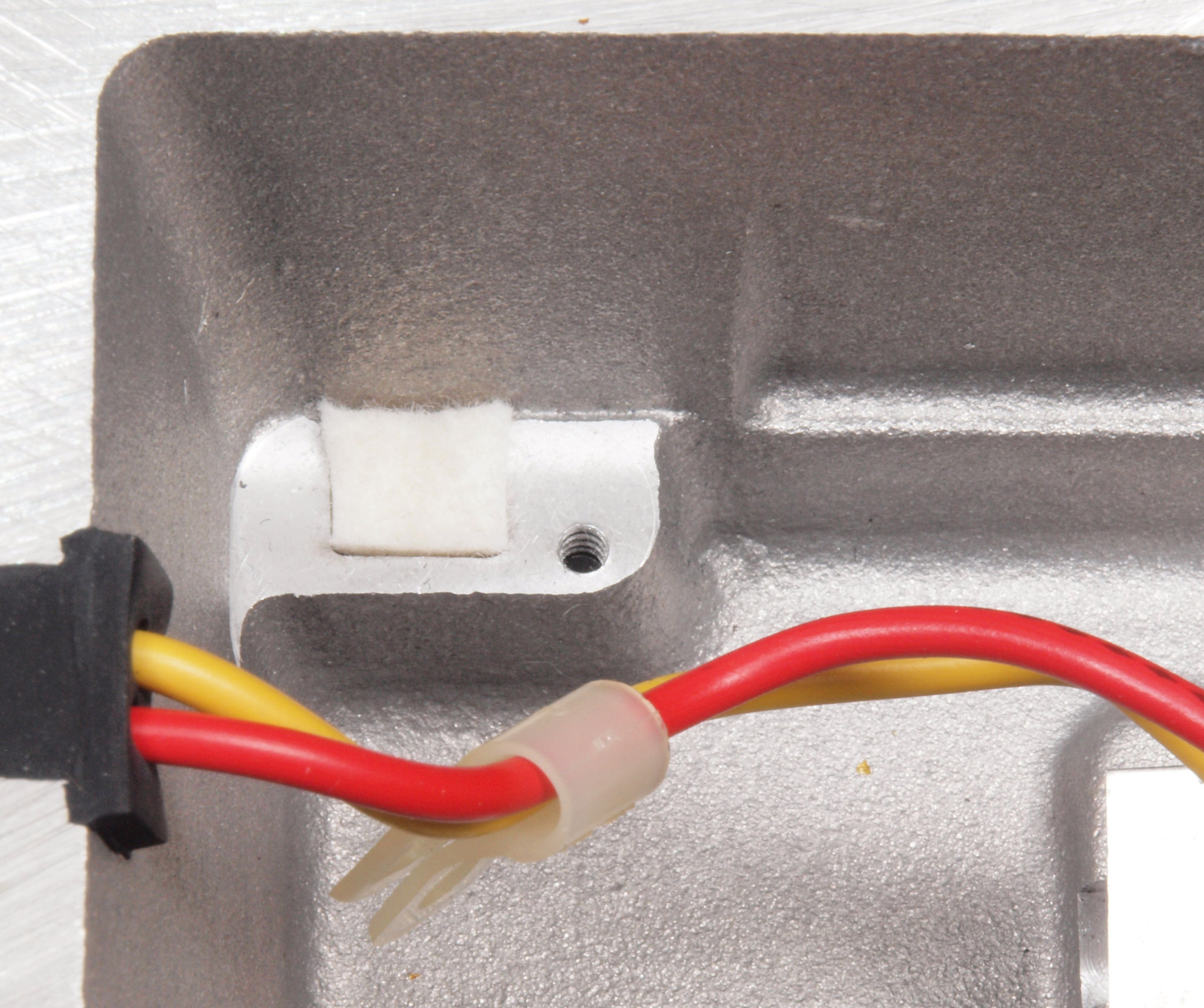

| ＣＥ２． 修理後 下蓋を取り、下から見る。 |
 |

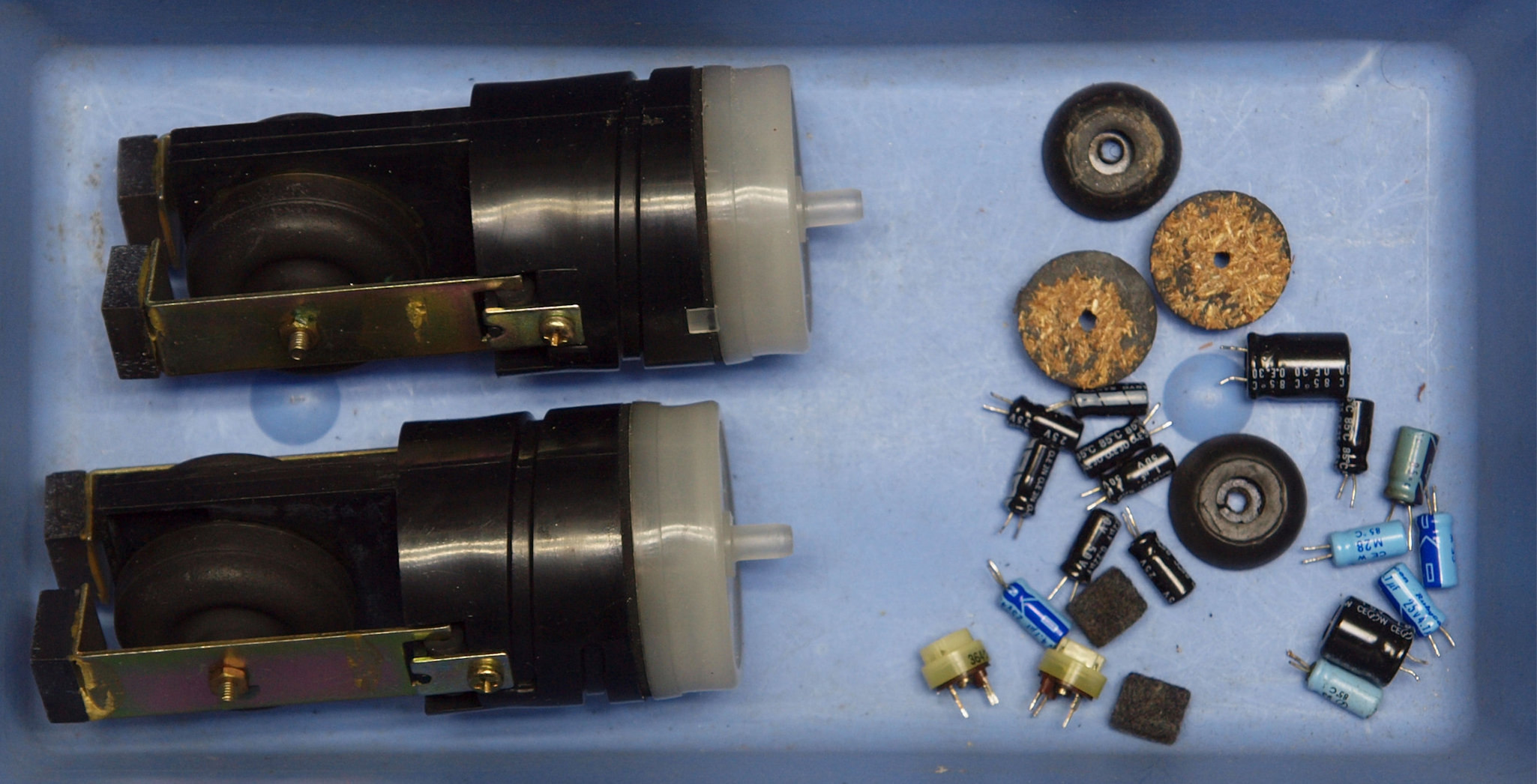

| ＣＦ． 交換部品。 ＲＹ−１５００Ｄ．８台目修理記録 も一緒。 |
 |
| Ｅ． 調整・測定.。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１． 圧力測定 ターンテーブル浮かし圧力。 |
 |

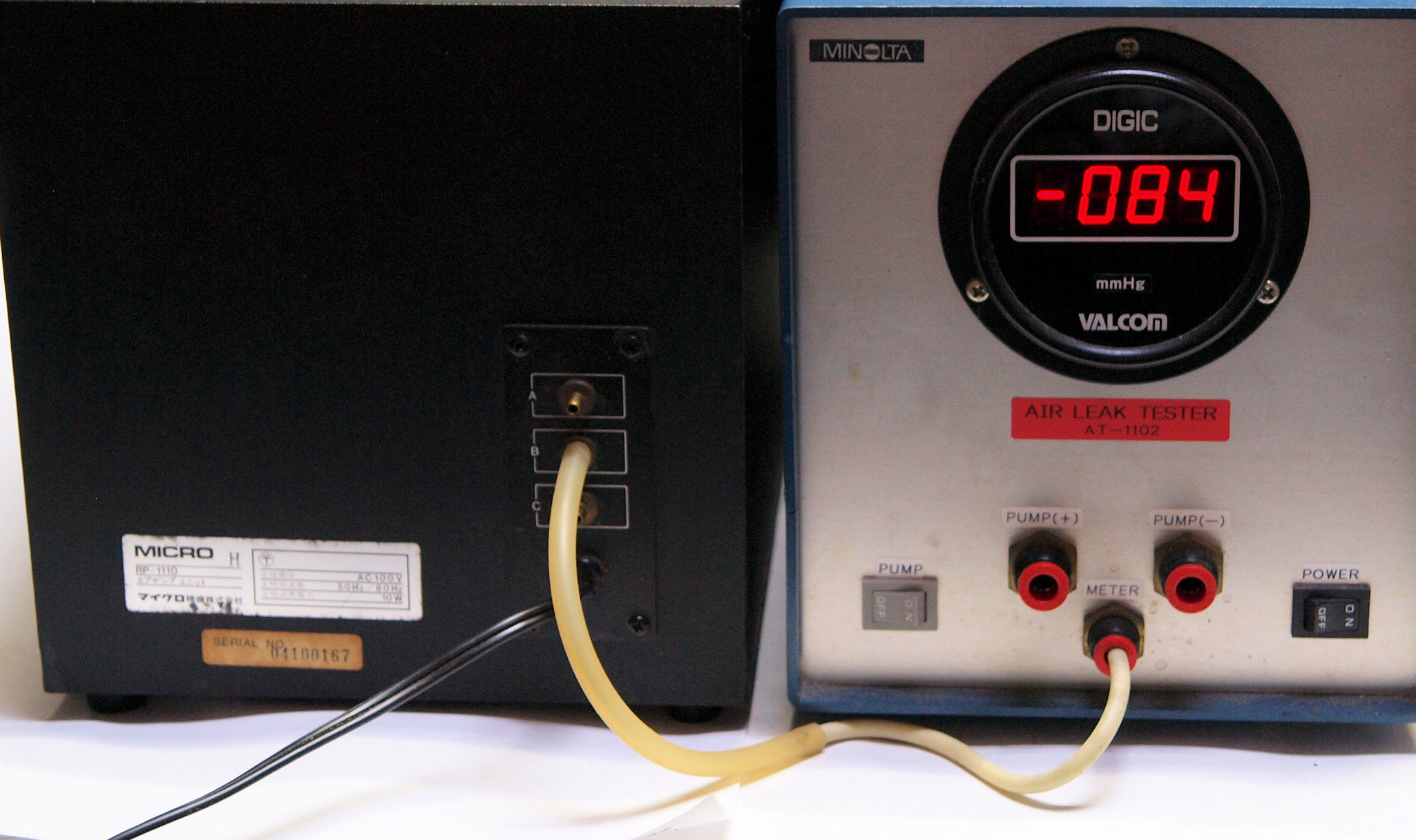

| Ｅ２． 圧力測定 レコード吸着圧力。 ポンプユニットより低いのは圧力調整弁を通る為。 |
 |
| Ｅ３． 圧力測定 レコード取り外し圧力。 ポンプユニットより低いのは圧力調整弁を通る為。 |
 |
  rp1110-r3b |
