MICRO SEIKI Pompunit RP1110.  18台目修理記録
       「同時修理 RY−5500U. 11台目」             平成27年4月9日到着  5月12日完成
A. 修理前の状況
  • テーブルが浮かない。


S. 修理前点検測定

B. 原因
  • 経年劣化で圧力低下。

C. 修理状況


D. 使用部品
  • 新品ポンプユニット           2組。
    ネオンランプ               1個。

E. 調整・測定

F. 修理費  67,000円


A. 修理前の状況.
A11. 外観、 前から見る。
A12. 外観、 前右から見る
A13. 外観 後から見る
A14. 外観、 後から、電源入り口、吐出口見る。
A15. 外観 後左から見る
A16. 外観 上から見る
A21. 外観 下前左から見る
A22. 外観 下後右から見る
A31. 外観 下から見る。
A32. 点検中 下蓋を取り、下から見る。

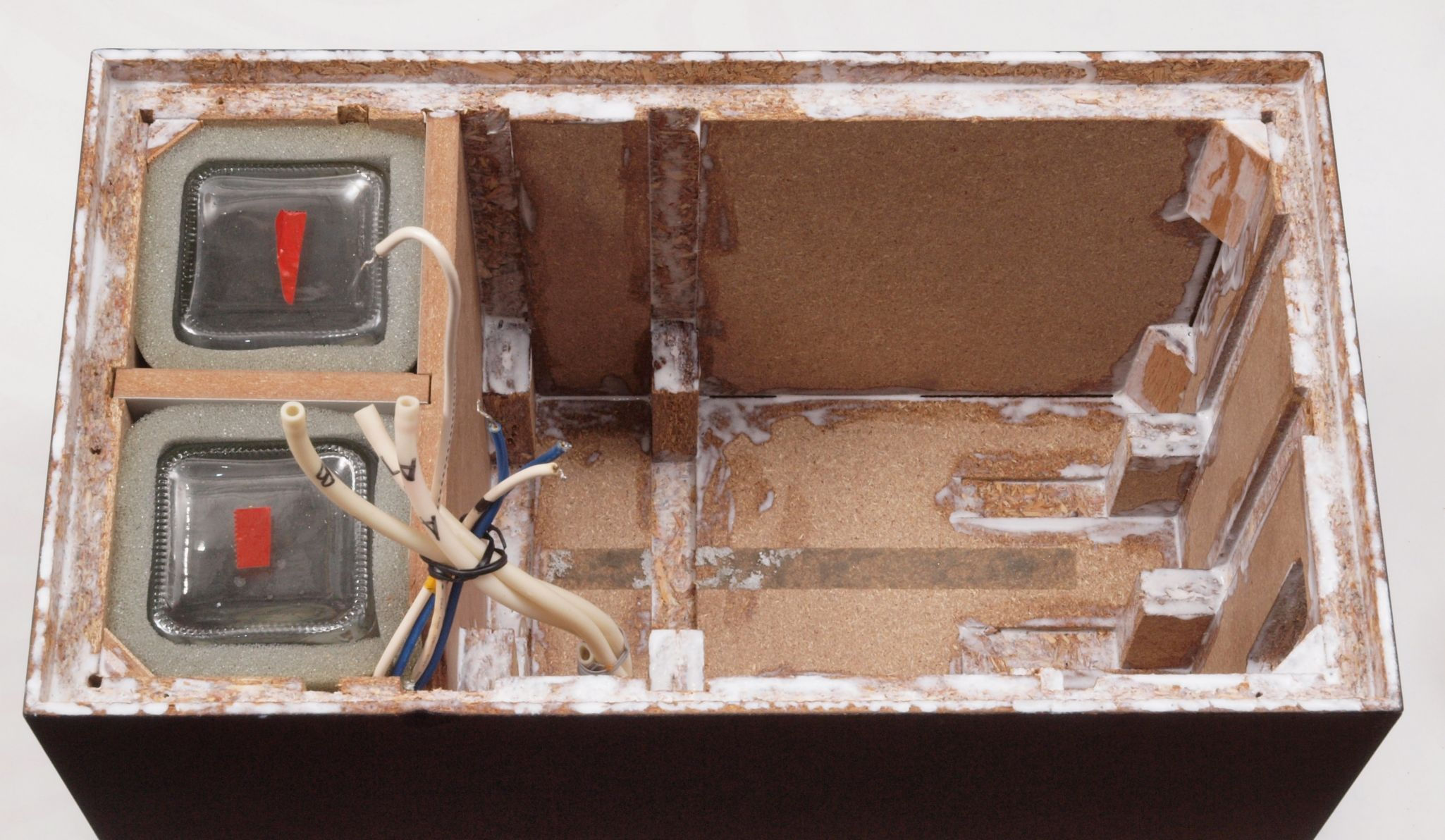

A33. 点検中 下蓋・緩衝スポンジを取り、下から見る。
A41. 点検中 配線ジョイント。 半田コテが無い 強電屋さんの修理?
A42. 点検中 アラルダイド+セメダインで補強して有る?
A43. 点検中 ナット固定に改造
S. 修理前点検・測定.
S11. 測定中 「A=吐き出し」 の圧力測定。 低い
S12. 測定中 「B=吸い込」 の圧力測定。 低い
S13. 測定中 「C=吐き出し」 の圧力測定。 低い。
C. 修理状況
C11. 修理中 ポンプ取り出し。
C112. 修理中 配線ジョイント。 半田コテが無い 強電屋さんの修理?
C113. 修理中 アラルダイド+セメダインで補強して有る?
C114. 修理中 ナット固定に改造
C12. 修理後 ポンプ。
C13. 修理前 ポンプ取り出し。
C14. 修理後 ポンプ。
C21. 修理前 「A=吐き出し用ポンプ」
C22. 修理(交換)前 「A=吐き出し用ポンプ」、 吸い込み口のフイルター。
C23. 修理(交換)後 「A=吐き出し用ポンプ」、 吸い込み口のフイルター。

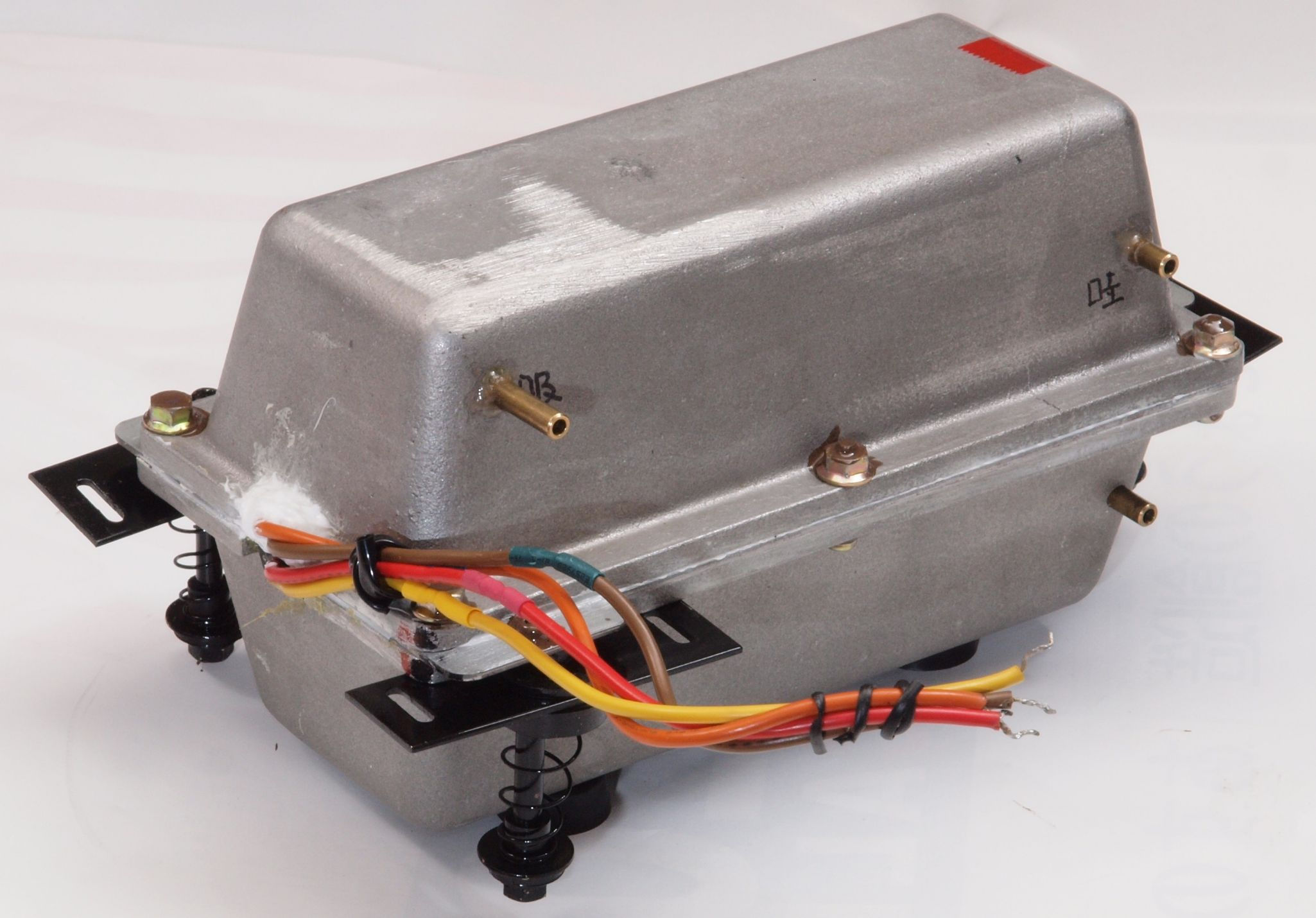

C24. 修理(交換)後 「A=吐き出し用ポンプ」 ユニット

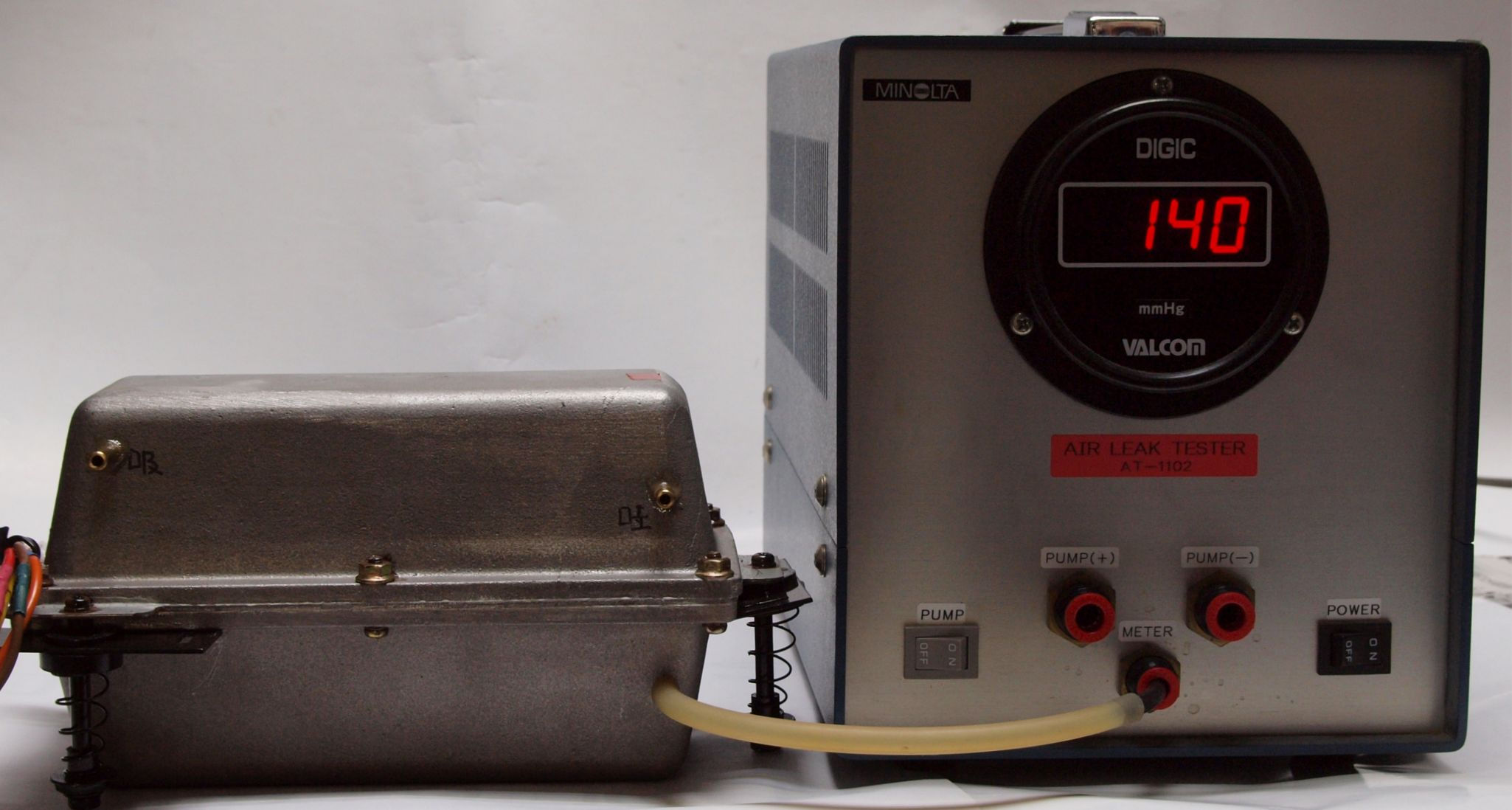

C25. 修理(交換)後圧力測定中の 「A=吐き出し用ポンプ」
C31. 修理前 「B.C=吐き出し・吸い込みポンプ」
C32. 修理(交換)前 「B.C=吐き出し用ポンプ」、 吸い込み口のフイルター。
C33. 修理(交換)後 「B.C=吐き出し用ポンプ」、 吸い込み口のフイルター。
C34. 修理(交換)後 「B.C=吐き出し・吸い込みポンプ」 ユニット
C35. 修理(交換)後圧力測定中の 「C=吐き出し」
C36. 修理(交換)後圧力測定中の 「B=吸い込み」
C41. 修理前 接着材が劣化した木箱圧縮板右側。
C42. 修理中 圧縮板にボンドを塗って固めている、右側。
C43. 修理後 さらに、ラッカーを吹き付ける。
C44. 修理前 接着材が劣化した木箱圧縮板左側。
C45. 修理中 圧縮板にボンドを塗って固めている、左側。
C46. 修理後 さらに、ラッカーを吹き付ける。
C51. 修理前 接着材が劣化したヒューズ取付圧縮板。
C52. 修理中 圧縮板にボンドを塗って固めている、ヒューズ取付圧縮板。
C53. 修理後 さらに、ラッカーを吹き付ける。
C61. 修理前 ヒューズ取付け台表。

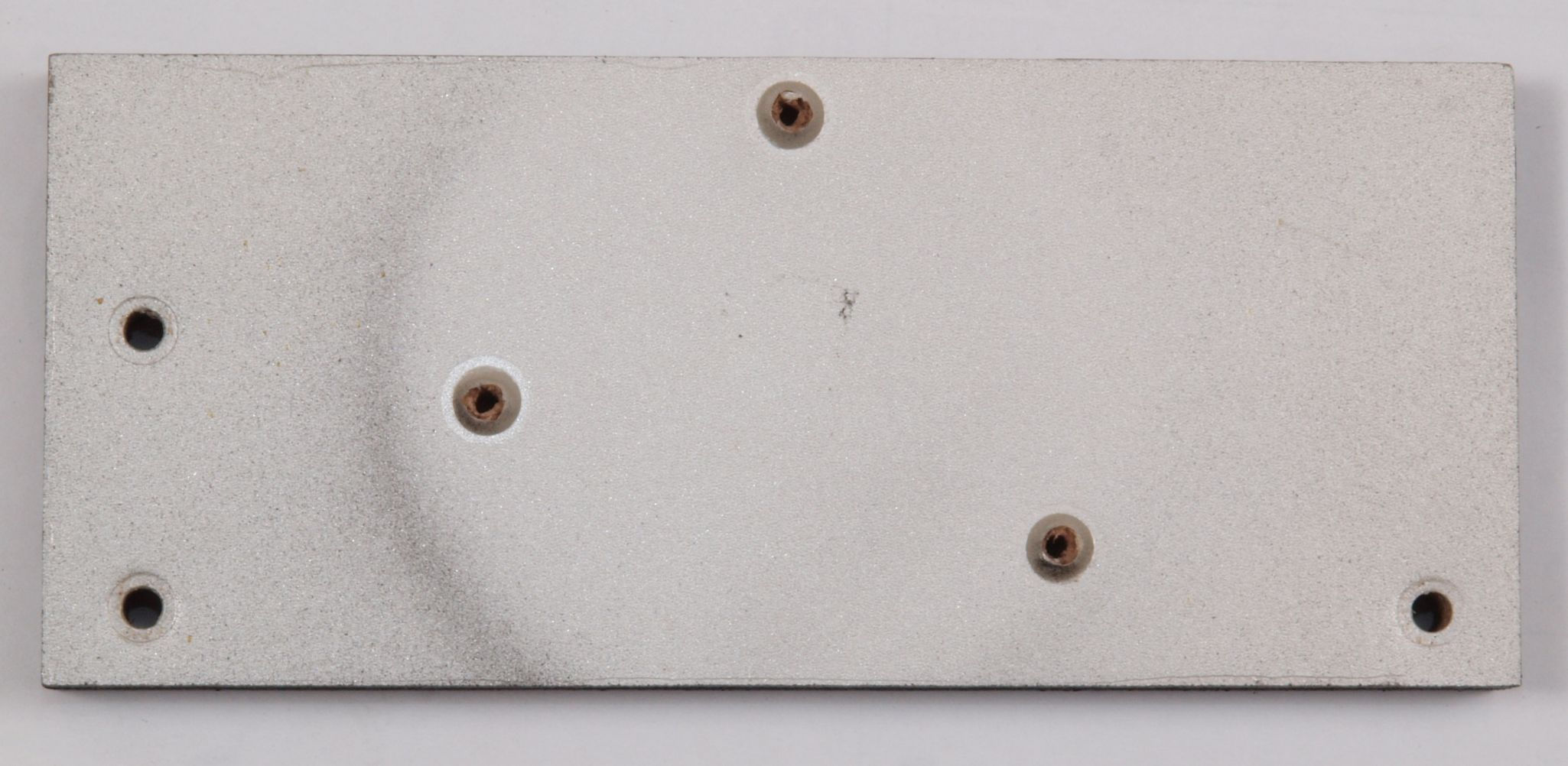

C62. 修理後 ヒューズ取付け台表。
C63. 修理前 ヒューズ取付け台。
C64. 修理中 ヒューズ取付け台。
C65. 修理(塗装)後 ヒューズ取付け台。
C66. 修理前 ヒューズ取付け台。
C67. 修理中 ヒューズ取付け台。
C68. 修理(塗装)後 ヒューズ取付け台。
C71. 修理前 木ネジで割れた、「ポンプ取り付け板」。
C72. 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。
C73. 修理後 さらに、ラッカーを吹き付ける。
C74. 修理前 木ネジで割れた、「ポンプ取り付け板」。
C75. 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。
C76. 修理後 さらに、ラッカーを吹き付ける。
C77. 修理前 「電源入り口、吐出口取り付け板」 の穴
C78. 修理中 「電源入り口、吐出口取り付け板」 の穴、ボンドを染みこませる。
C79. 修理後 「電源入り口、吐出口取り付け板」、 さらにラッカーを吹き付ける。
C81. 修理前 下蓋表

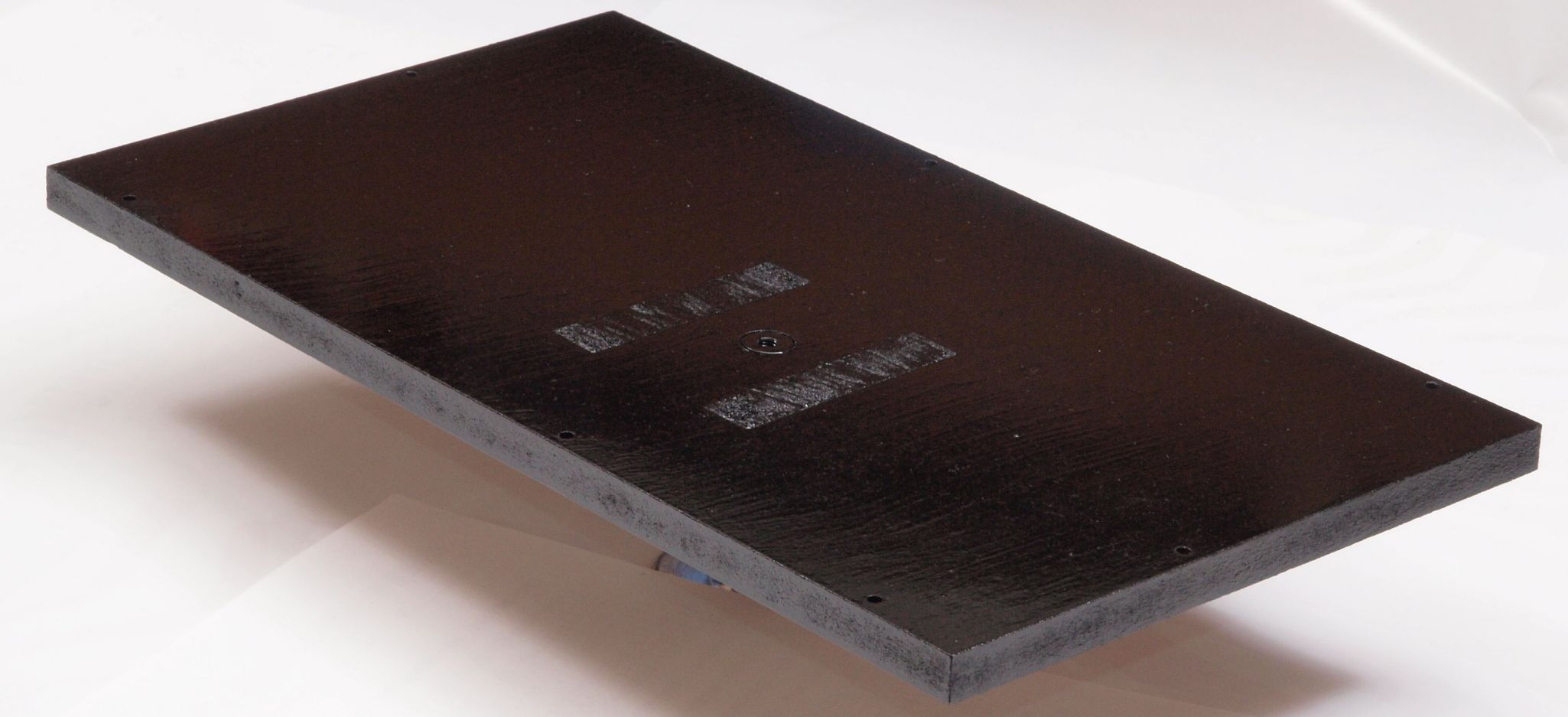

C82. 修理(塗装)後 下蓋表、 ラッカーを吹き付ける。
C83. 修理前 下蓋(底板)裏右横側
C84. 修理中 下蓋(底板)裏右横側、ボンドを染みこませる。
C85. 修理(塗装)後 下蓋(底板)裏右横側、 さらにラッカーを吹き付ける。
C86. 修理前 下蓋(底板)裏左横側
C88. 修理中 下蓋(底板)裏左横側、ボンドを染みこませる。
C89. 修理(塗装)後 下蓋(底板)裏左横側、 さらにラッカーを吹き付ける。
C91. 修理前 ヒューズ基板。
C92. 修理前 ヒューズ基板裏。
C93. 修理(半田補正)後 ヒューズ基板裏。
C94. 完成ヒューズ基板裏。 余分なフラックスを落として、コート液を塗る。

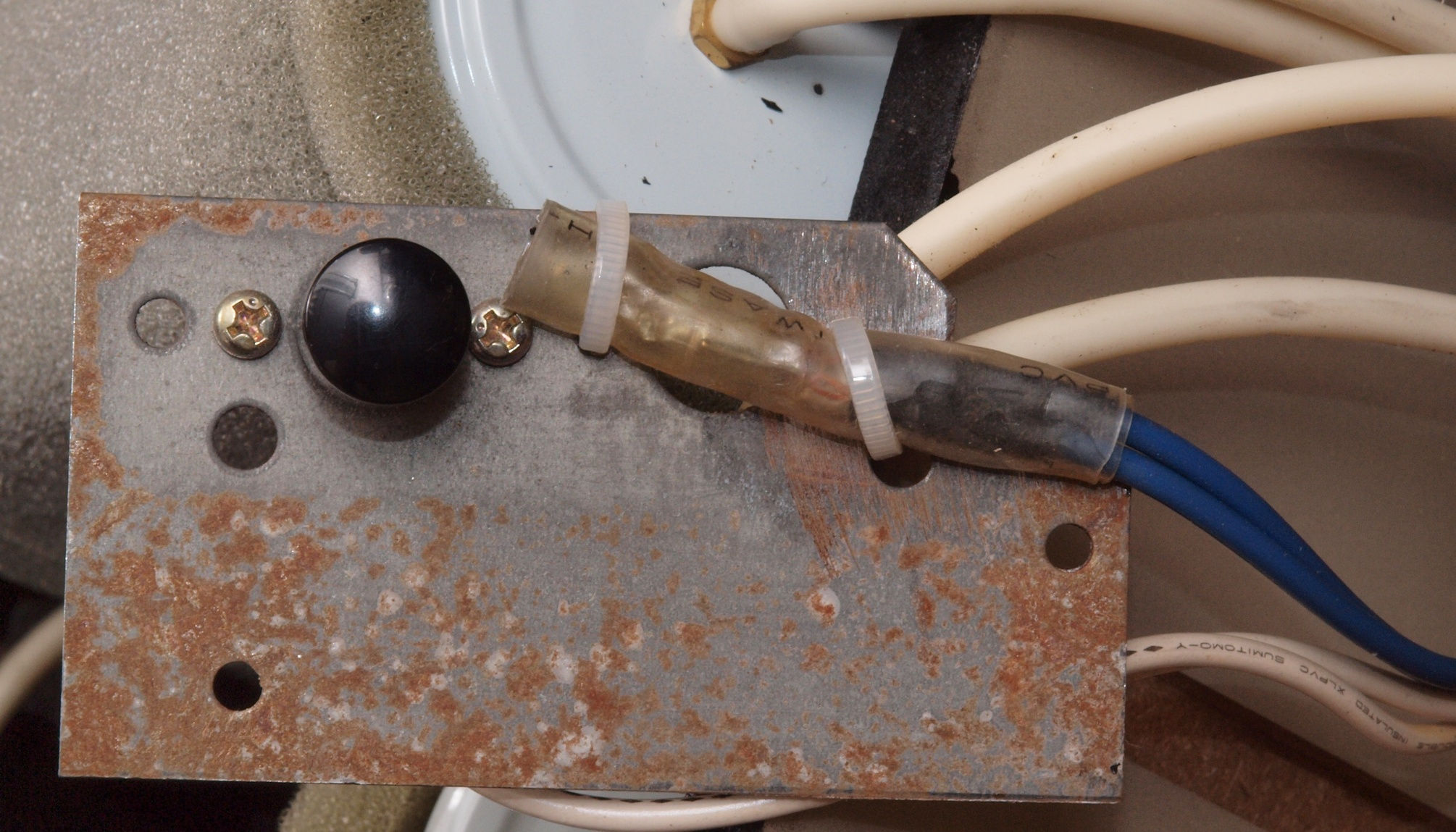

CA1. 修理前  各種止めネジ+ポンプ取り付け金具類、錆が出ている。
CA2. 修理(塗装)後 各種止めネジ+ポンプ取り付け金具類、 錆止めにラッカーを吹き付ける。
CB1. 交換部品
CB2. 交換部品、ゴム足。 左=交換した物、右=付いていた物。
CB3. 修理中 ネオンランプが不点灯。
CB4. 修理後 ネオンランプ交換。
CC1. 修理前 上から見る

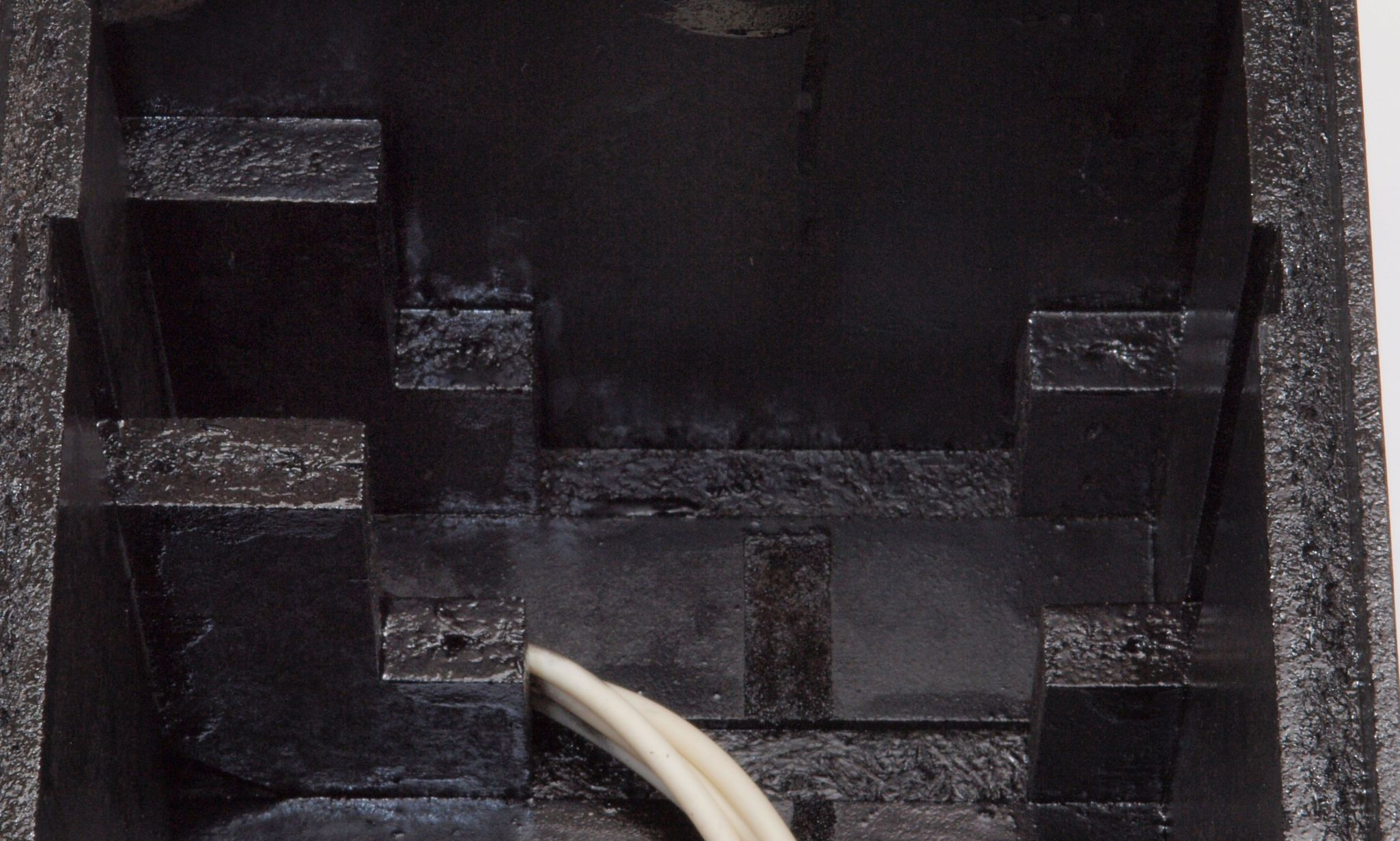

CC2. 修理中 ボンドを乾燥させ押さえにラッカーを吹いた所。
CC3. 修理後
E. 調整・測定.
E1. 圧力測定 A端子

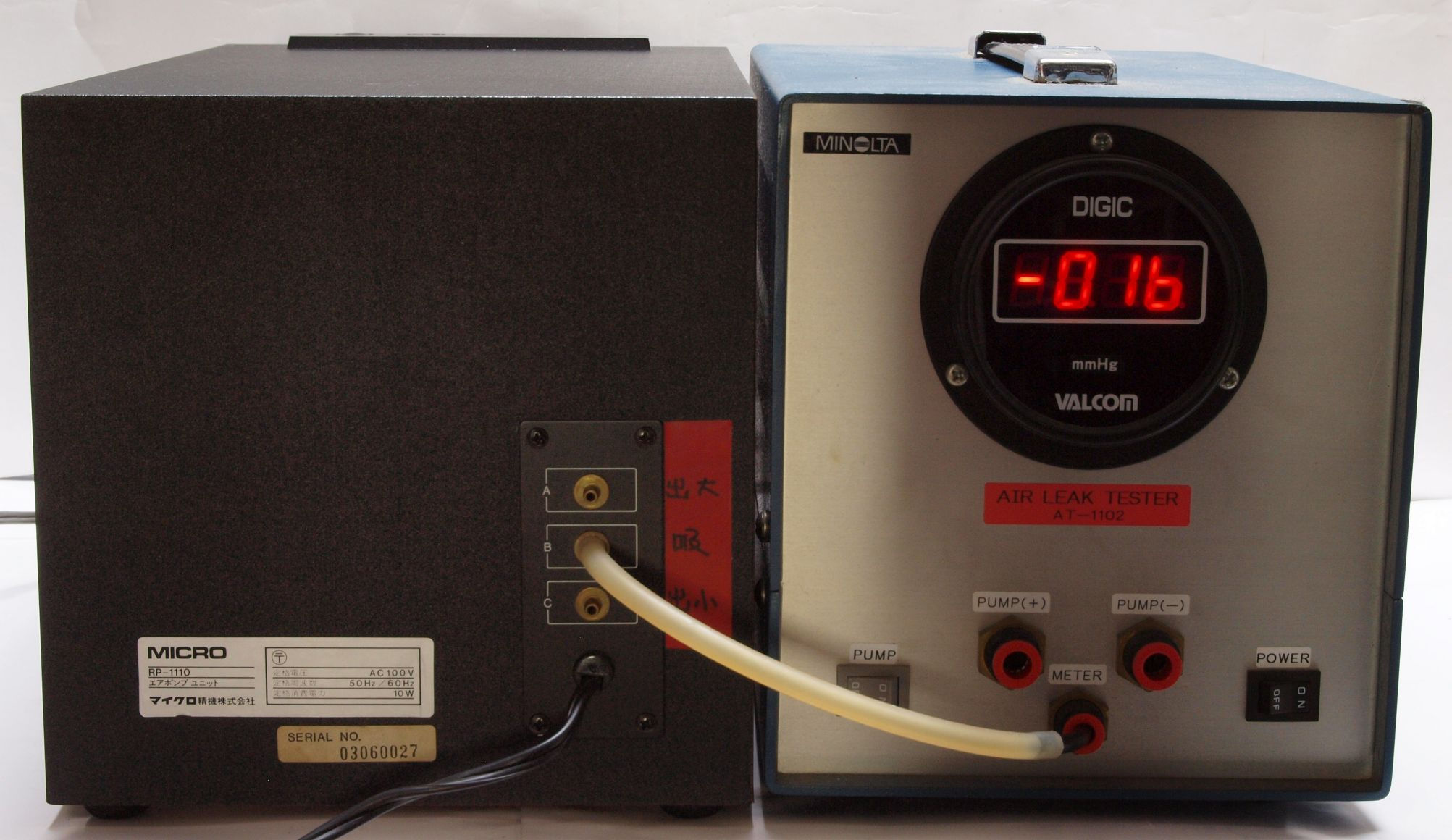

E2. 圧力測定 B端子。
E3. 圧力測定 C端子。 B端子圧力より低いのは、調整バイバスが有る為。
