MICRO SEIKI Pompunit RP1110. 12台目修理記録
       「同時修理 SX−111FV. 3台目」     平成24年5月9日到着  5月21日完成
A. 修理前の状況
  • オーバーホー ル修理依頼。


S. 修理前点検測定

B. 原因
  • 経年劣化で圧力低下

C. 修理状況


D. 使用部品
  • 新品ポンプユニット           2組

E. 調整・測定

F. 修理費  65,000円


A. 修理前の状況.

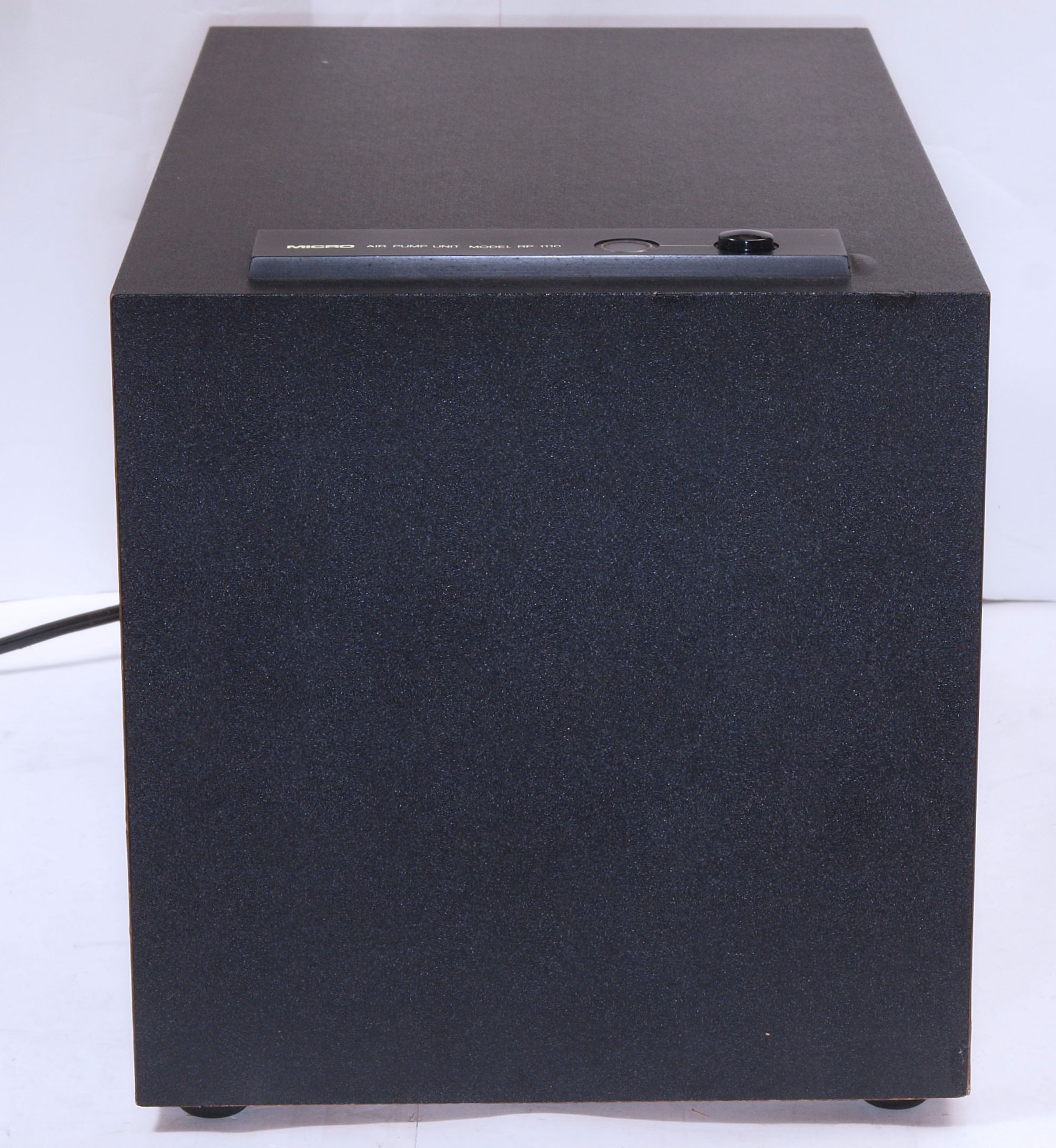

A11. 外観、 前から見る。
A12. 外観、 前左から見る
A13. 外観 後から見る

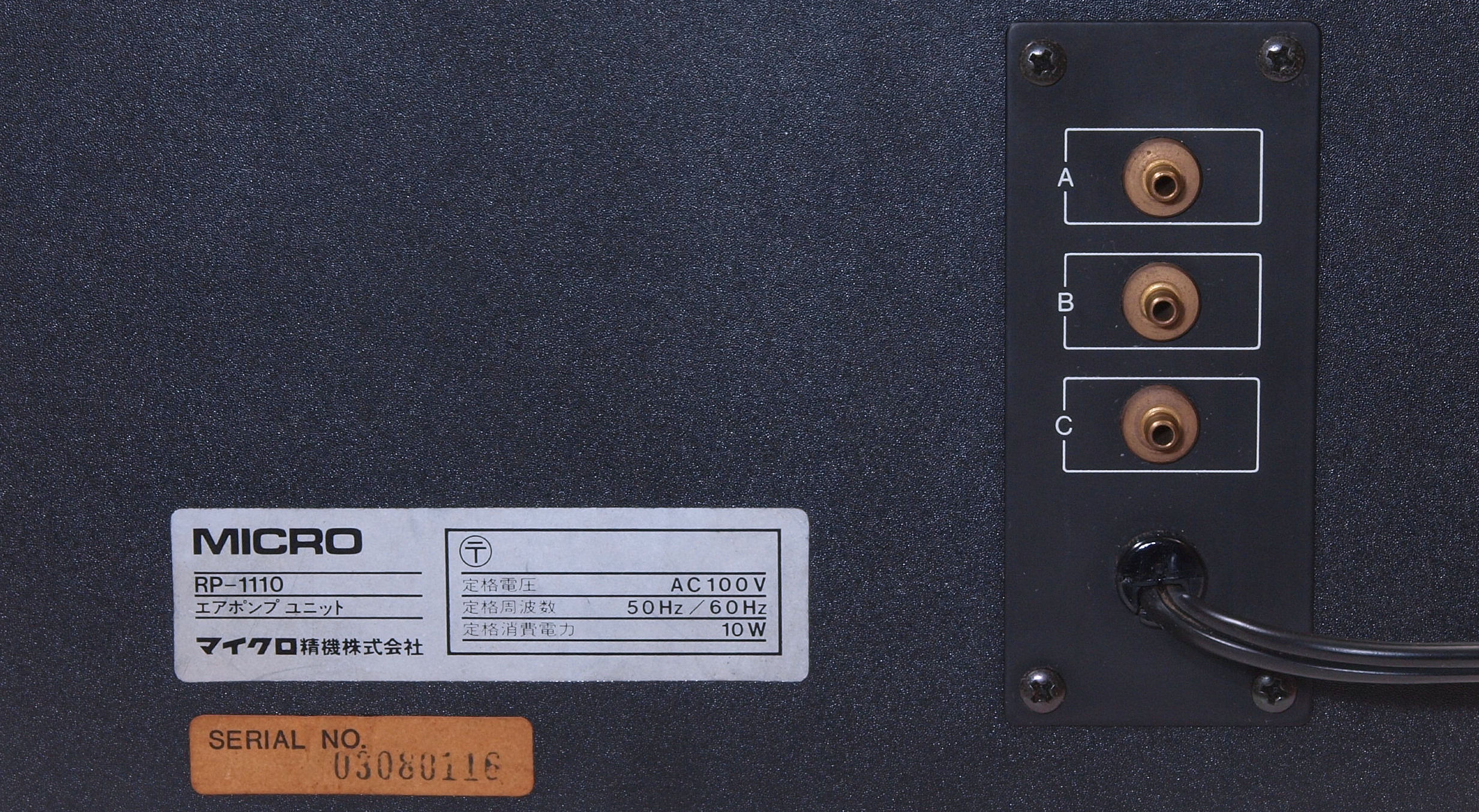

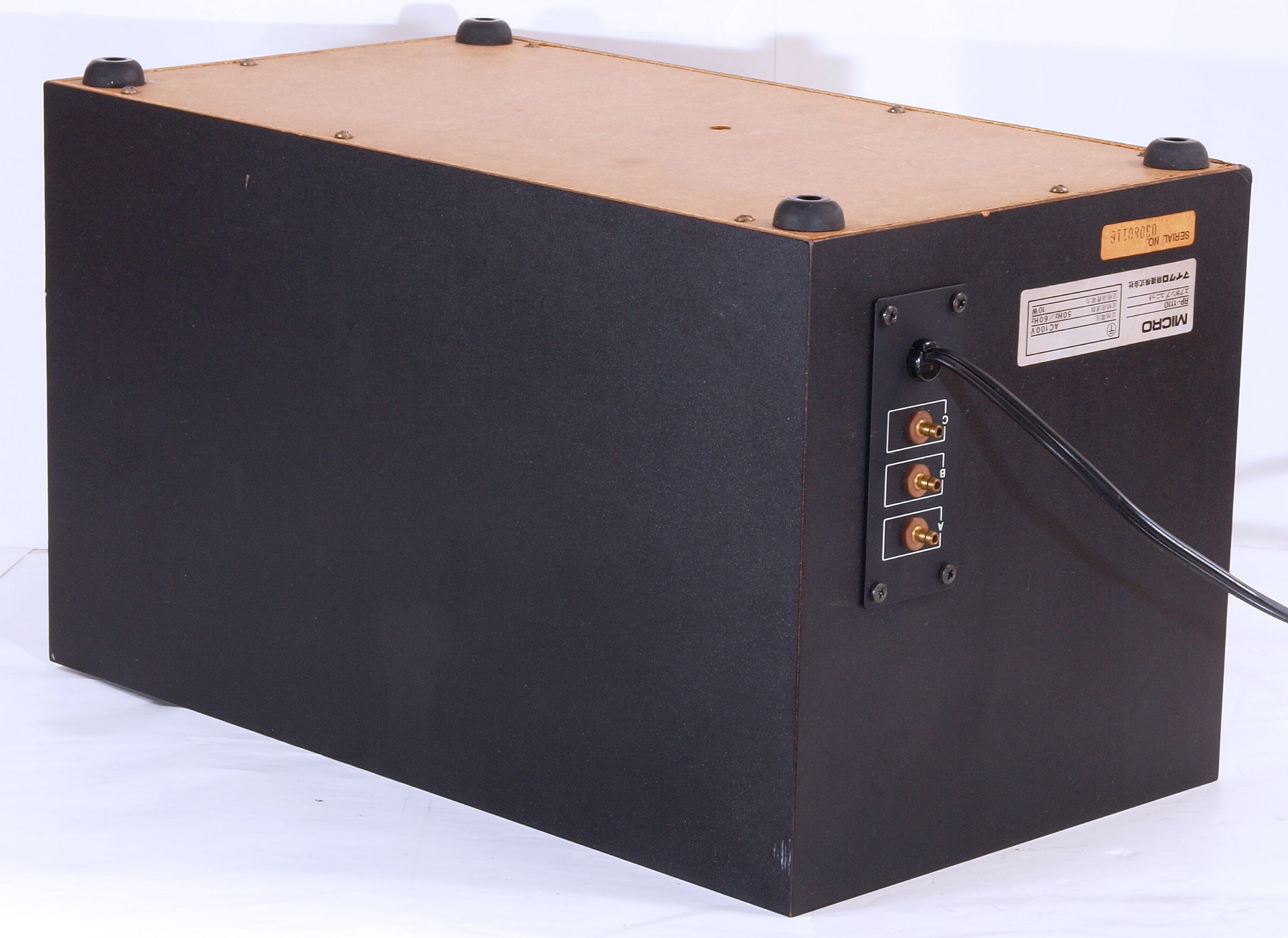

A14. 外観、 後から、電源入り口、吐出口見る。
A15. 外観 後右から見る
A16. 外観 上から見る
A21. 外観 下前右から見る
A22. 外観 下後左から見る

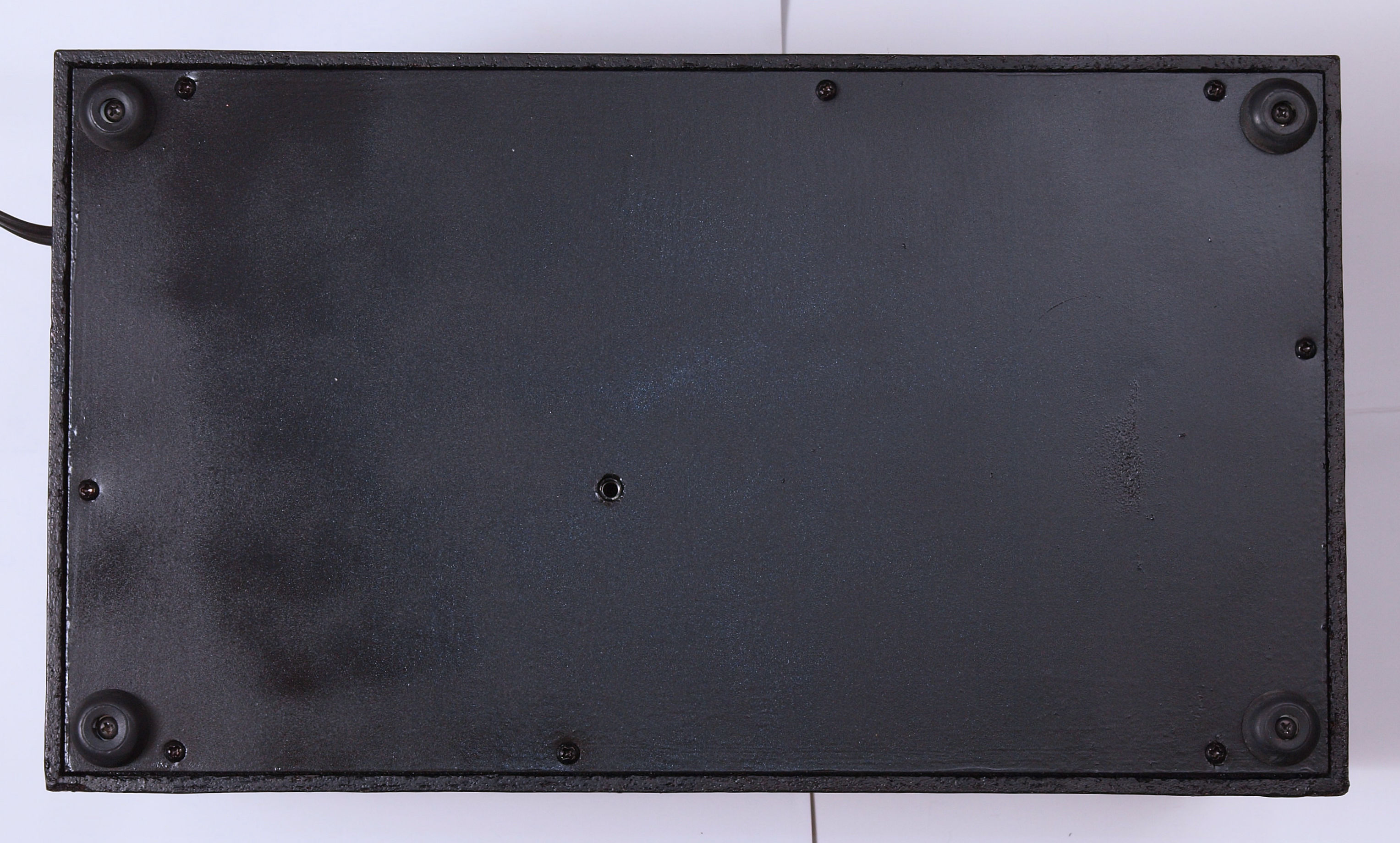

A31. 外観 下から見る、 輸送時の固定ビスが使用されていない!
A32. 点検中 下蓋を取り、下から見る。
A33. 点検中 下蓋を取り、ポンプ取り付けビスが4本共抜けている。
S. 修理前点検・測定.
S11. 測定中 「A=吐き出し」 の圧力測定。 低い
S12. 測定中 「C=吸い込」 の圧力測定。 低い
S13. 測定中 「B=吐き出し」 は未使用。
S21. 点検中 ポンプ取り出し。
S22. 点検中 ポンプ取り出し。
S23. 点検中 ポンプ取り出し。
S24. 点検中 ポンプ取り出し。

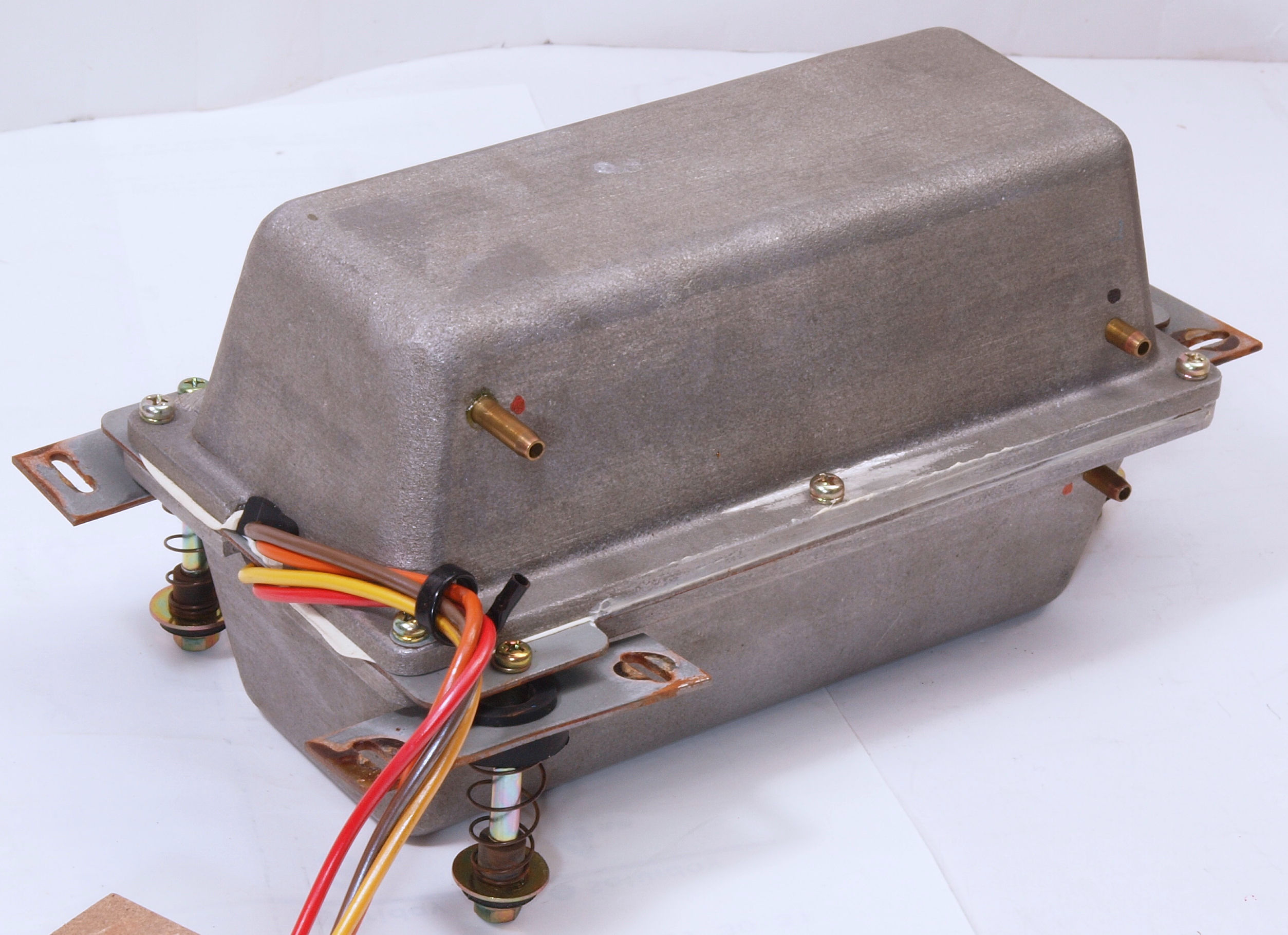

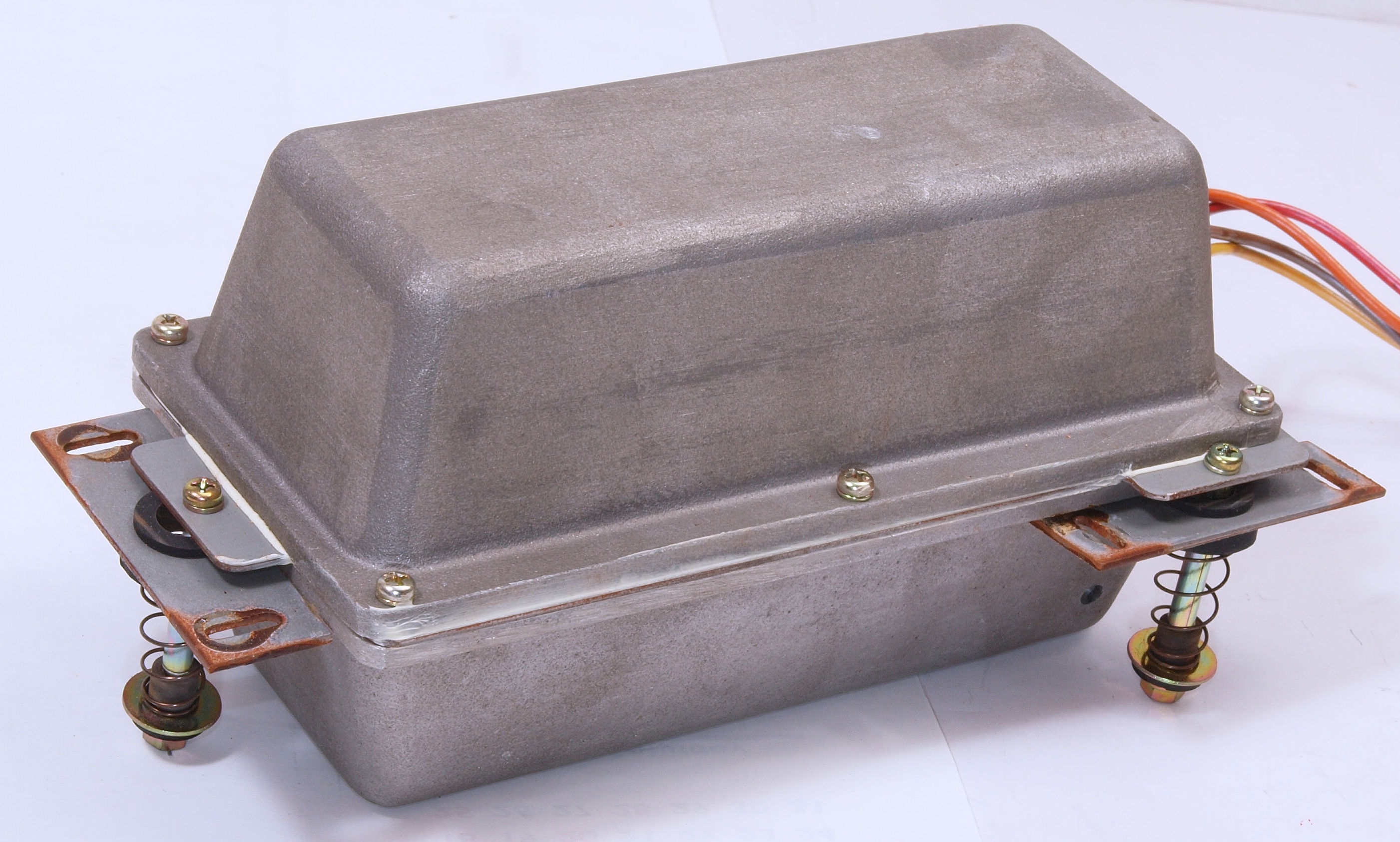

C. 修理状況

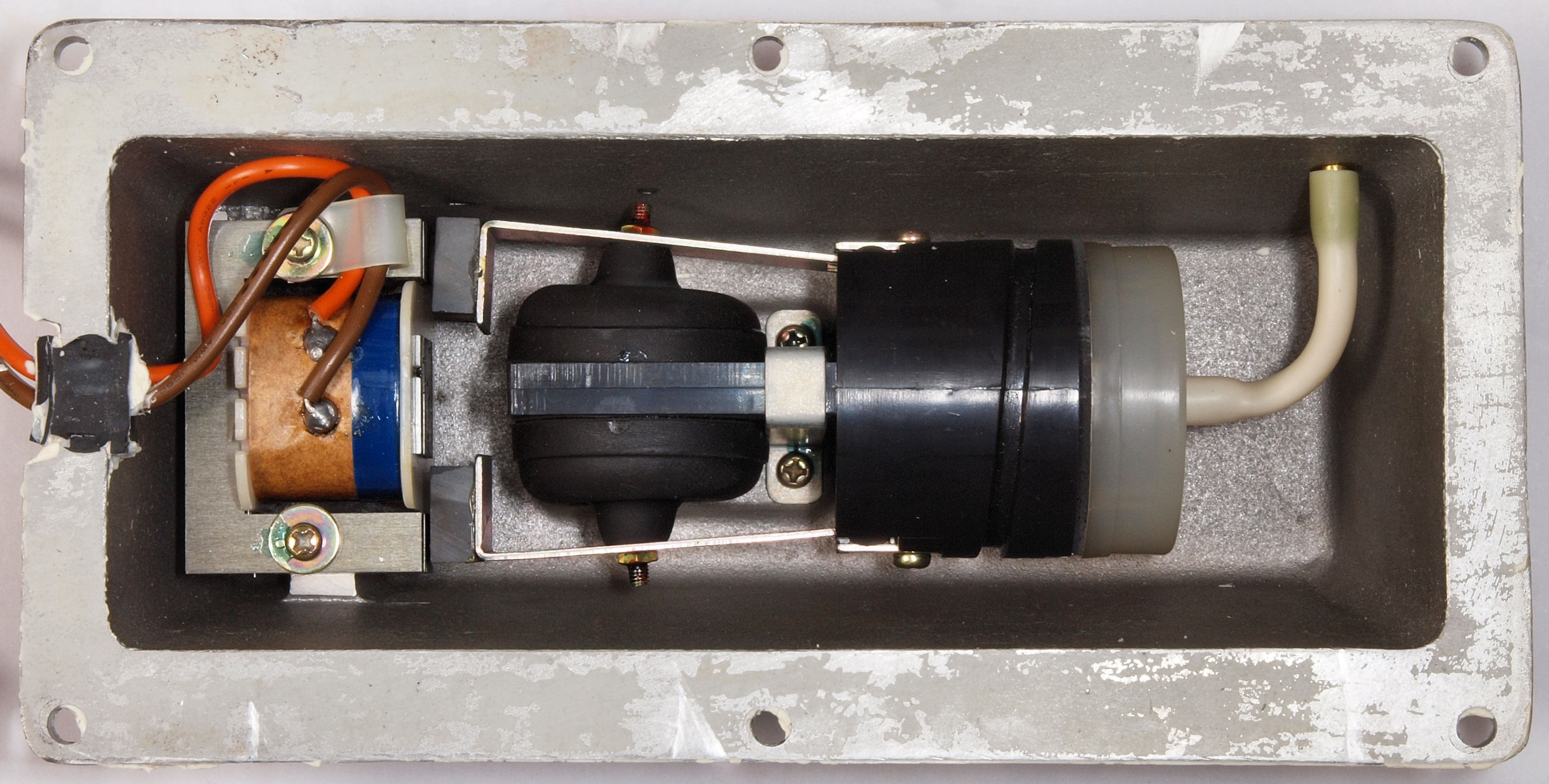

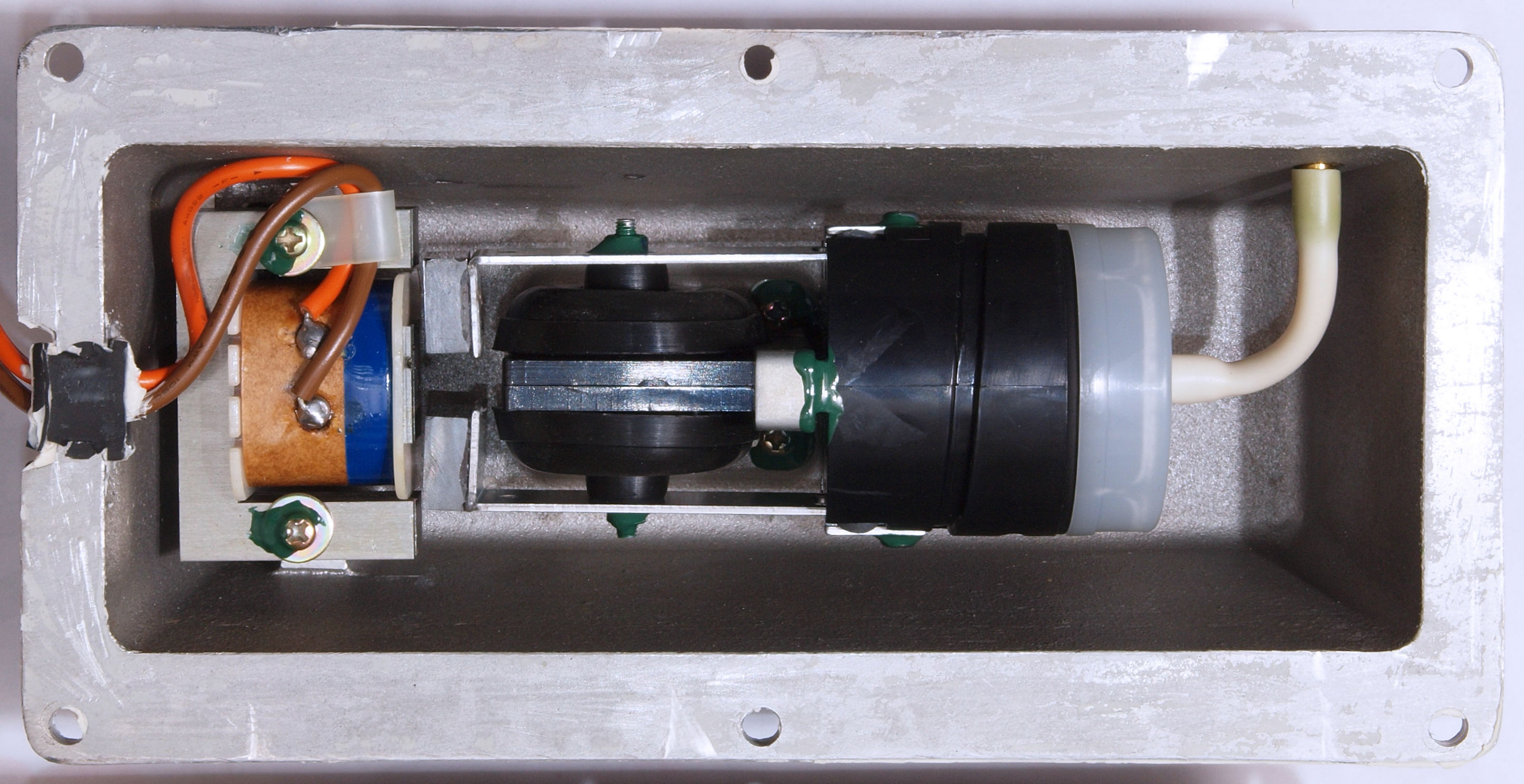

C11. 修理前 「A=吐き出し用ポンプ」

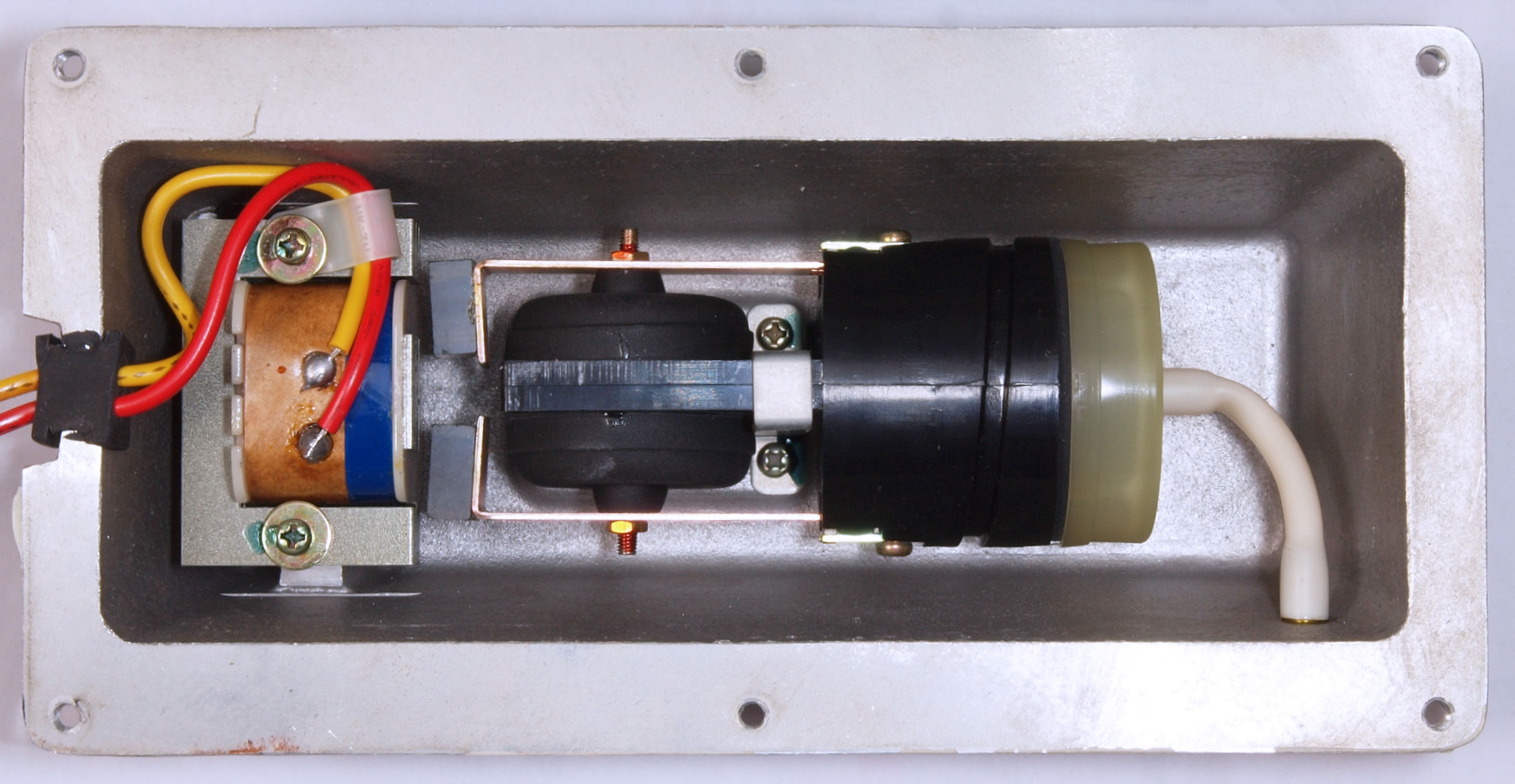

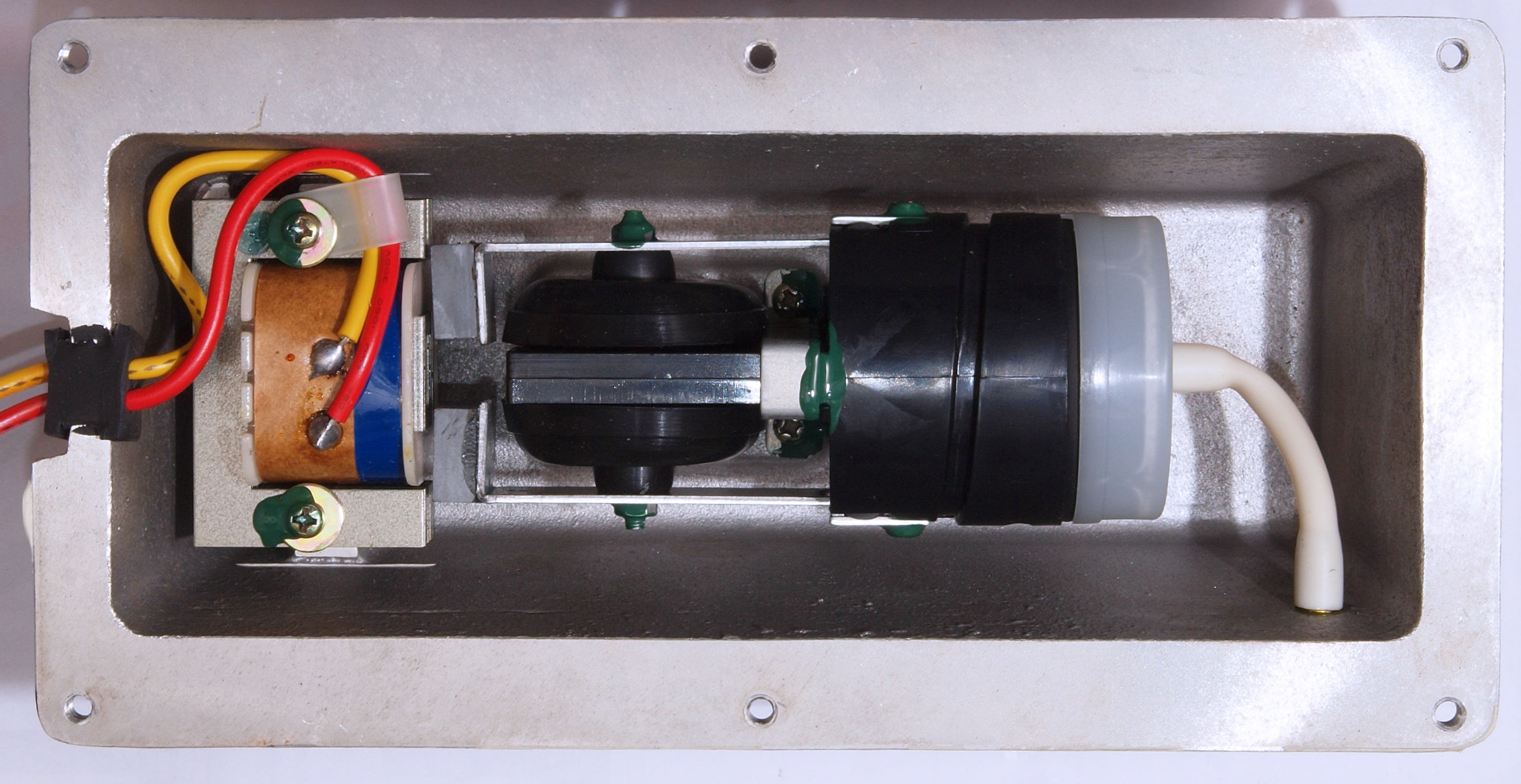

C12. 修理(交換)後 「A=吐き出し用ポンプ」 ユニット
C13. 修理(交換)後圧力測定中の 「A=吐き出し用ポンプ」
C21. 修理前 「B.C=吐き出し・吸い込みポンプ」
C22. 修理(交換)後 「B.C=吐き出し・吸い込みポンプ」 ユニット
C23. 修理(交換)後圧力測定中の 「C=吐き出し」
C24. 修理(交換)後圧力測定中の 「B=吸い込み」
C31. 修理前  各種止めネジ。 「同時修理 SX−111FV. 3台目」 のも含まれています。
C32. 修理(塗装)中  各種止めネジ、軽くラッカーを吹き付ける、
                                この時期は日差しが強く、摂氏70度位まで、温度が上がり、強い皮膜となる。
C33. 修理前 ポンプ取り付け金具類、錆が出ている。
C34. 修理(塗装)後 ポンプ取り付け金具類、錆止めにラッカーを吹き付ける、
                この時期は日差しが強く、摂氏70度位まで、温度が上がり、強い皮膜となる。

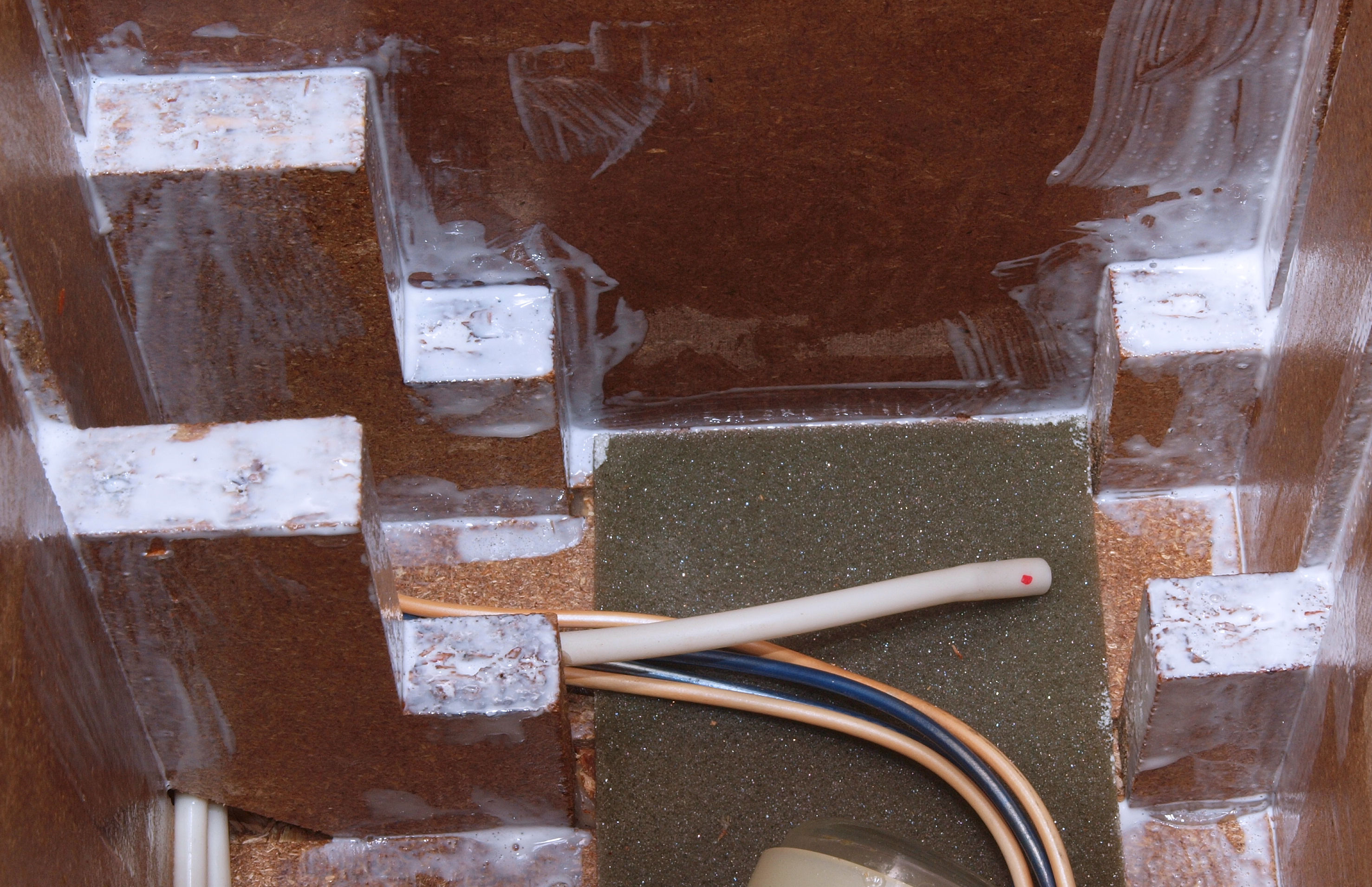

C41. 修理前 接着材が劣化した木箱圧縮板右側。
C42. 修理中 圧縮板にボンドを塗って固めている、右側。
C43. 修理後 表に出るところは、ラッカーを吹き付ける。
C44. 修理前 接着材が劣化した木箱圧縮板左側。
C45. 修理中 圧縮板にボンドを塗って固めている、左側。
C46. 修理後 表に出るところは、ラッカーを吹き付ける。

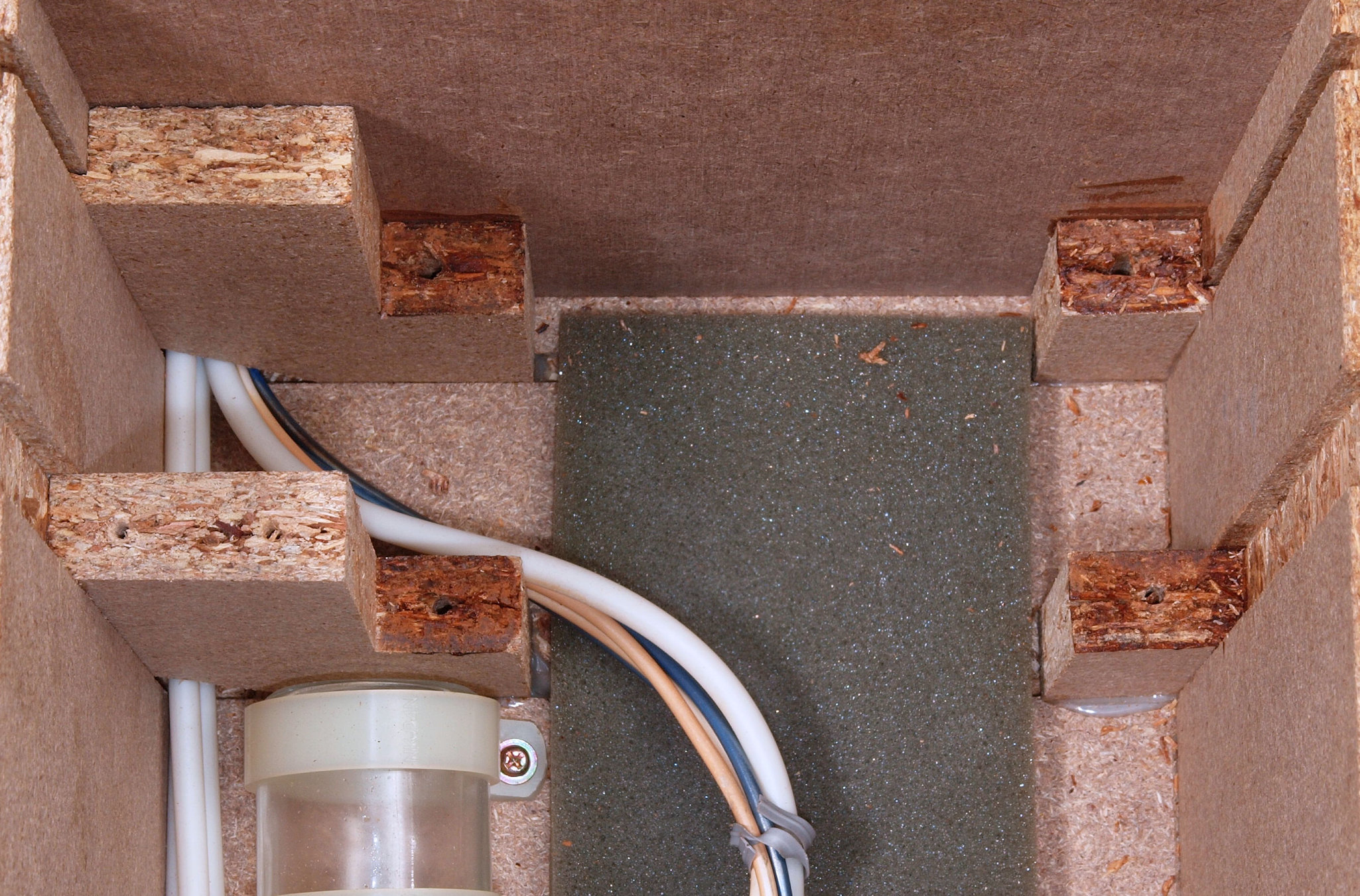

C51. 修理前 接着材が劣化したフューズ取付圧縮板。
C52. 修理後 圧縮板にボンドを塗って固めている、フューズ取付圧縮板。
C53. 修理前 木ネジで割れた、「ポンプ取り付け板」。
C54. 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。
C55. 修理前 木ネジで割れた、「ポンプ取り付け板」。
C56. 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。

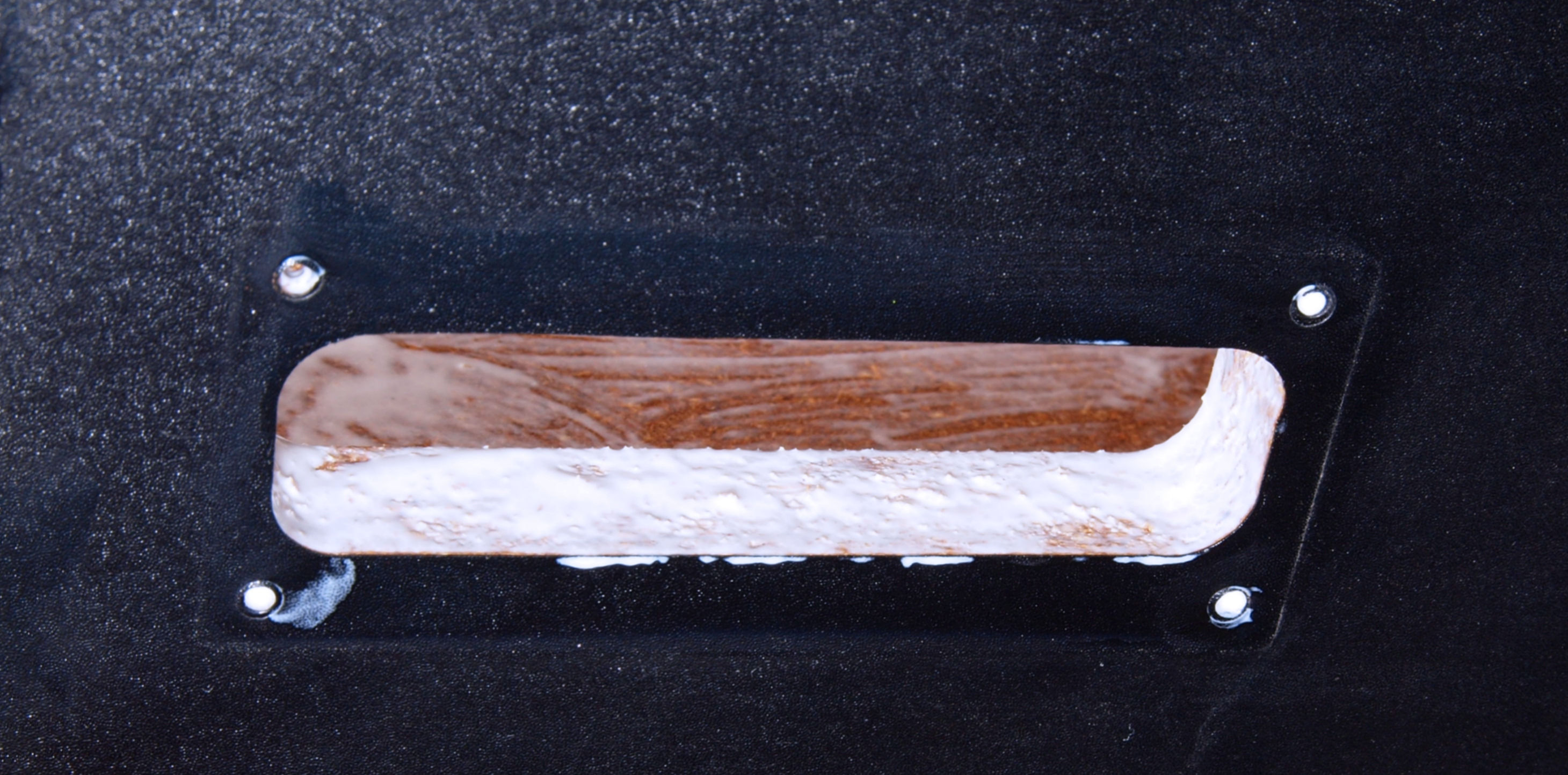

C57. 修理中 「電源入り口、吐出口取り付け板」 の穴、ボンドを染みこませる。

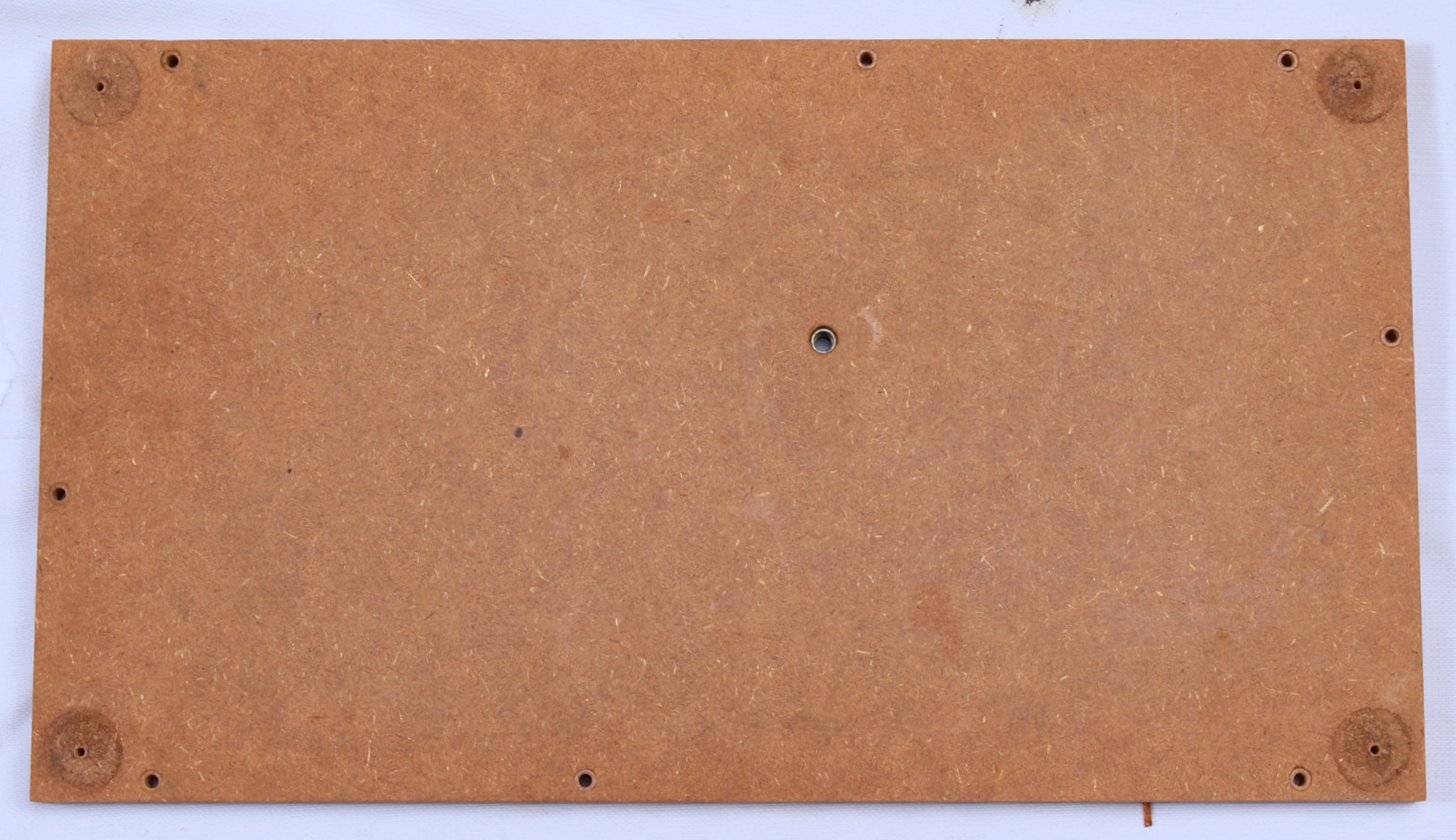

C61. 修理前 下蓋(底板)表。
C62. 修理中 下蓋(底板)裏、ボンドを染みこませる。
C63. 修理(塗装)後 下蓋(底板)表、湿気止めにラッカーを吹き付ける。
C64. 修理前 下蓋(底板)裏。

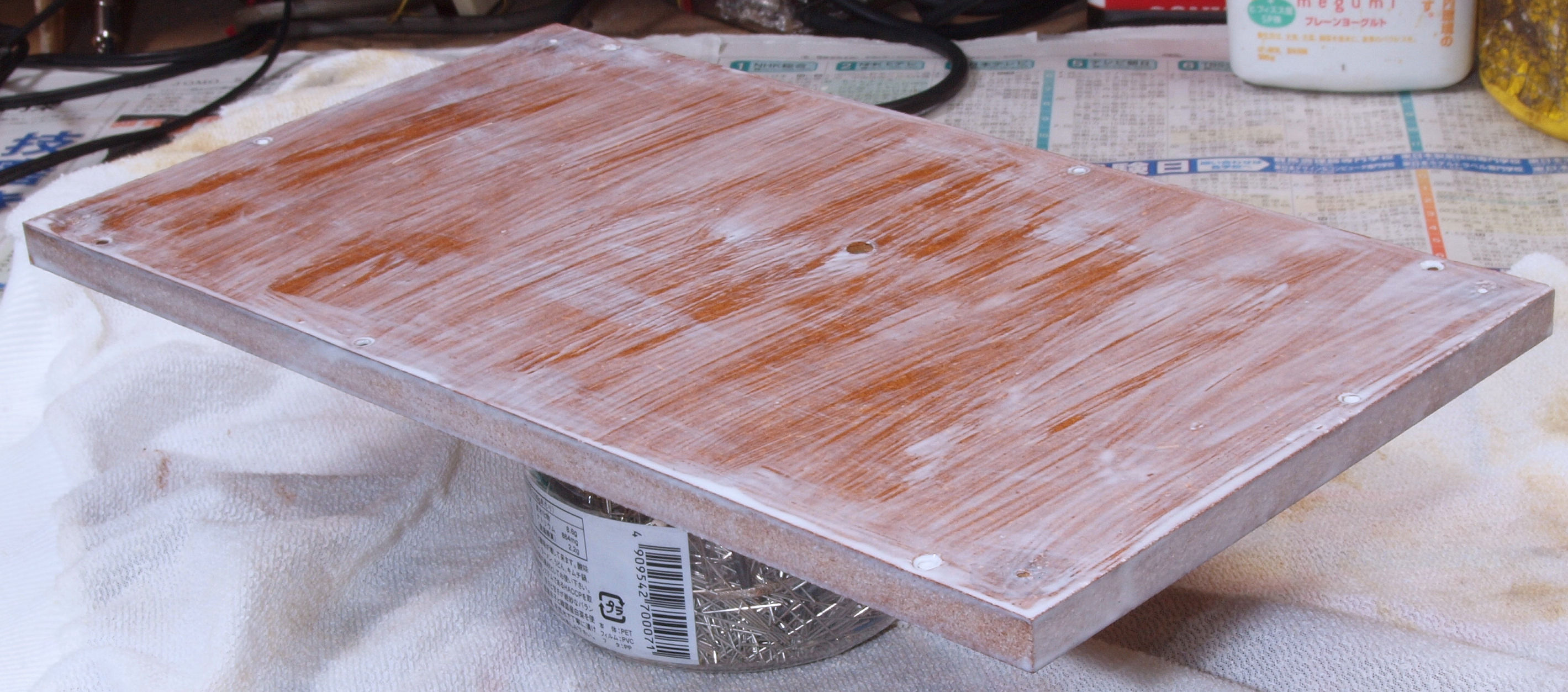

C65. 修理中 下蓋(底板)裏、ボンドを染みこませる。
C66. 修理(塗装)後 下蓋(底板)裏、湿気止めにラッカーを吹き付ける。
C67. 修理中 下蓋(底板)右横側、ボンドを染みこませる。
C68. 修理(塗装)後 さらにラッカーを吹き付ける。
C69. 修理中 下蓋(底板)左横側、ボンドを染みこませる。
C6A. 修理(塗装)後 さらにラッカーを吹き付ける。

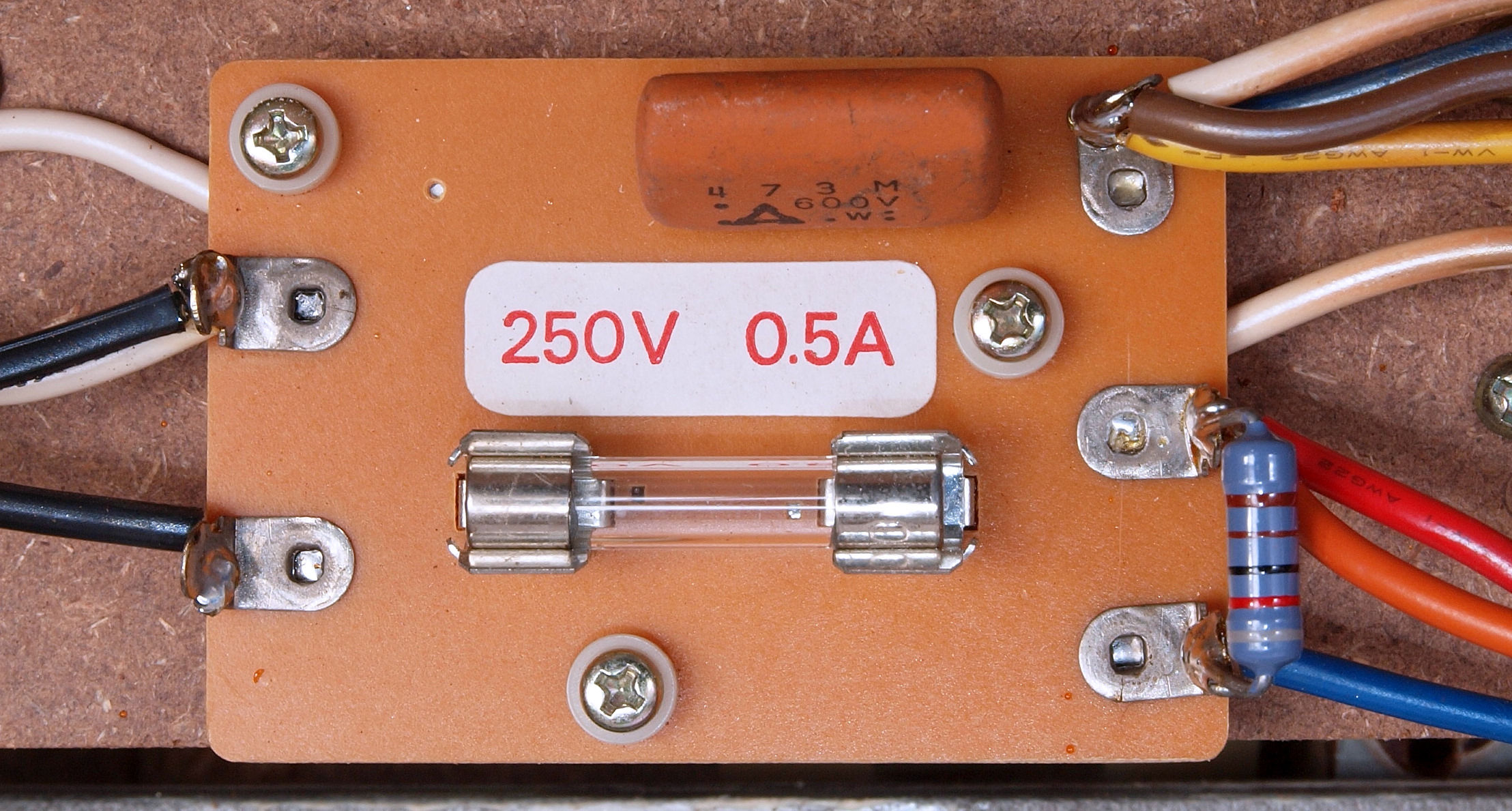

C71. 修理前 フューズ基板。
C72. 修理前 フューズ基板裏。

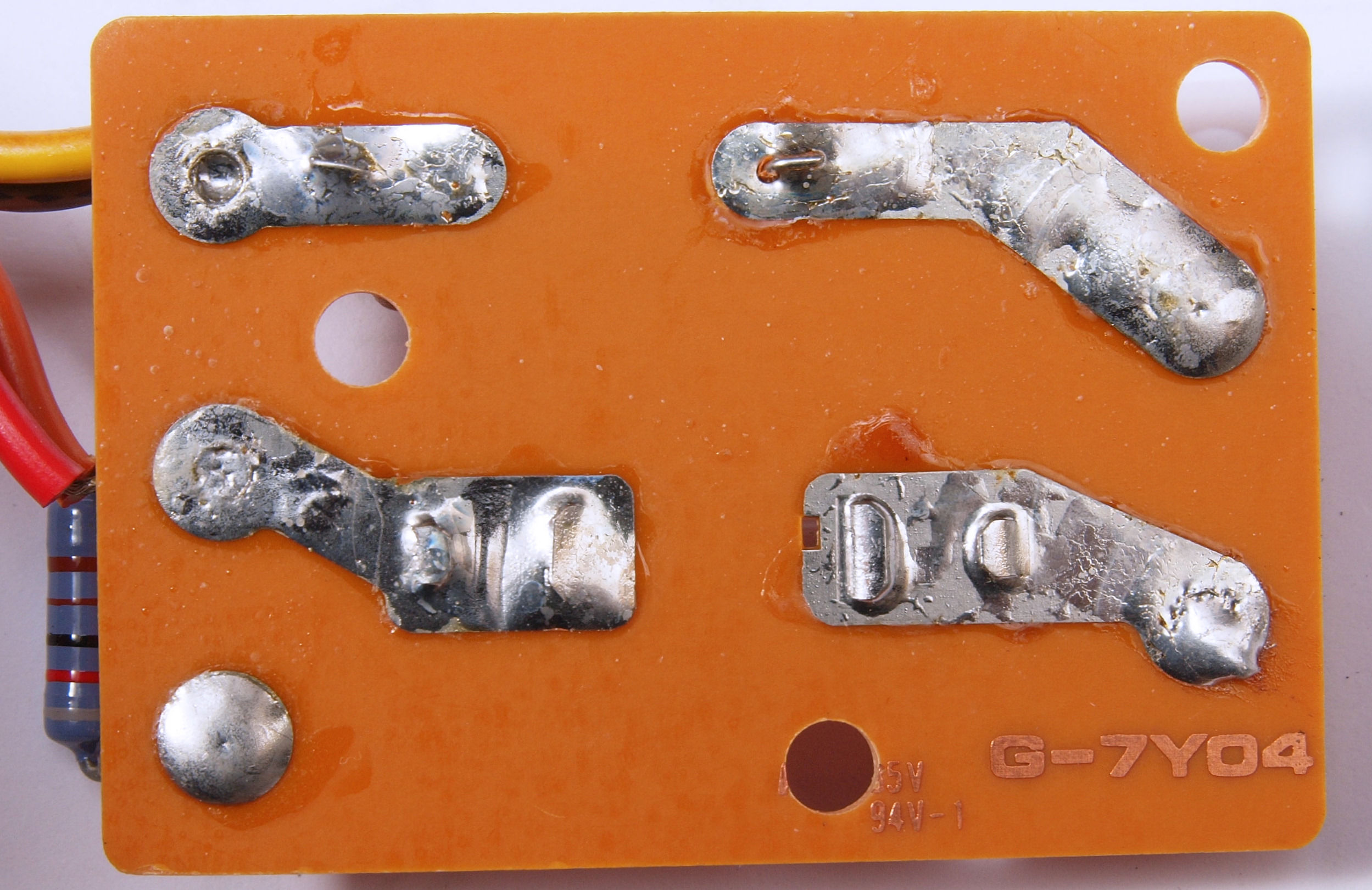

C73. 修理(半田補正)後 フューズ基板裏。
C74. 完成フューズ基板裏。

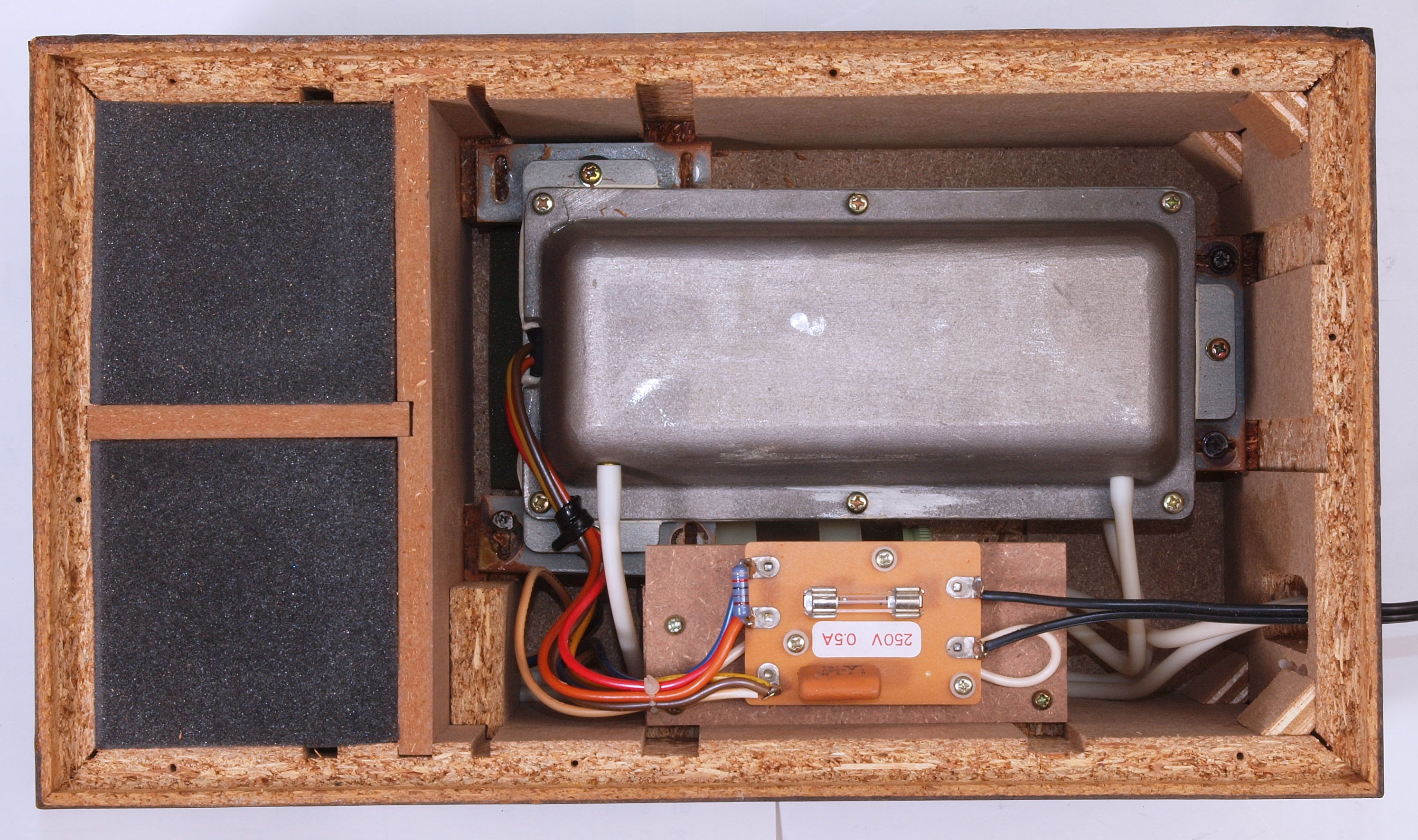

C81. 修理前 上から見る

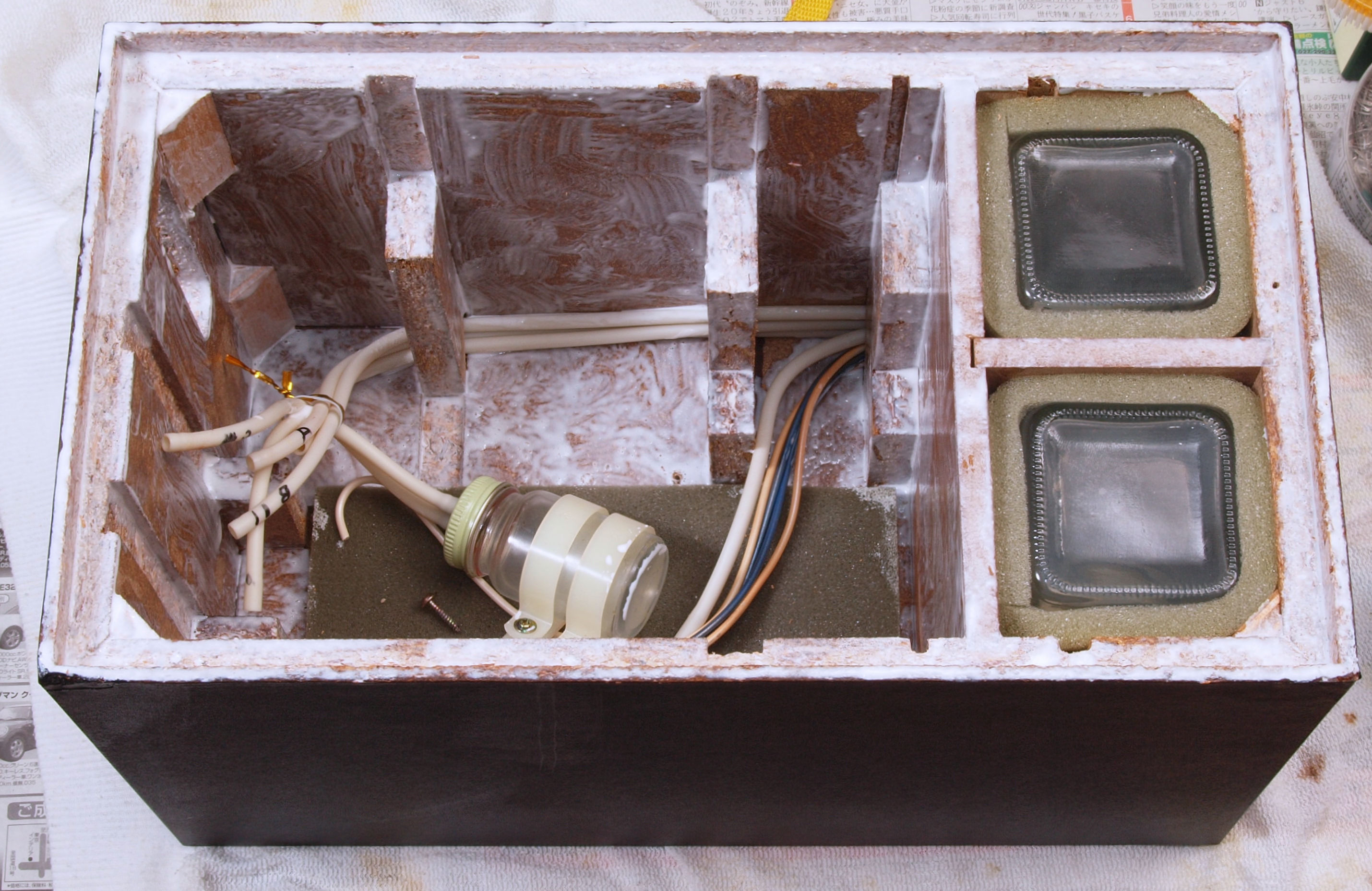

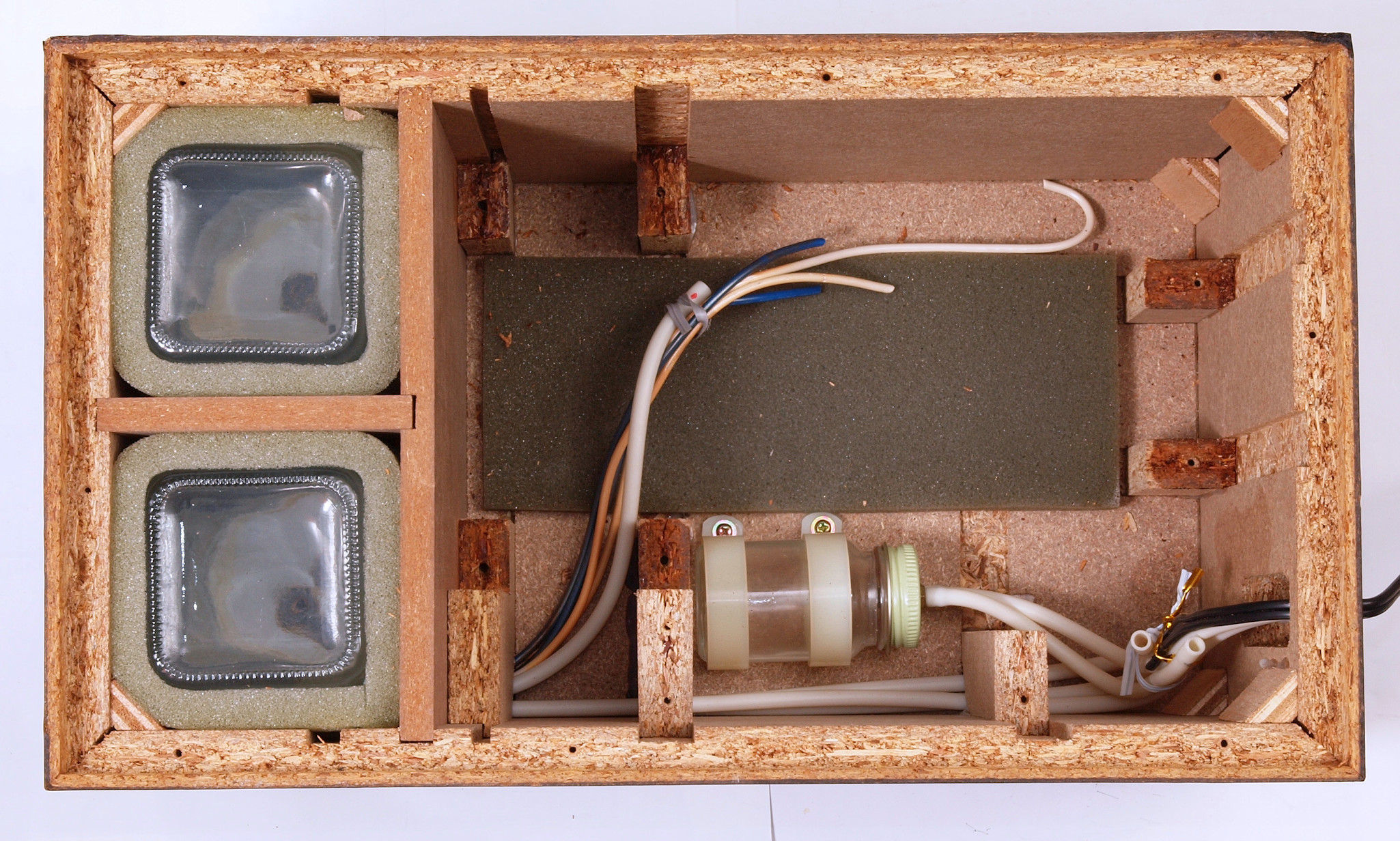

CA2. 修理中 部品を取りさった所。

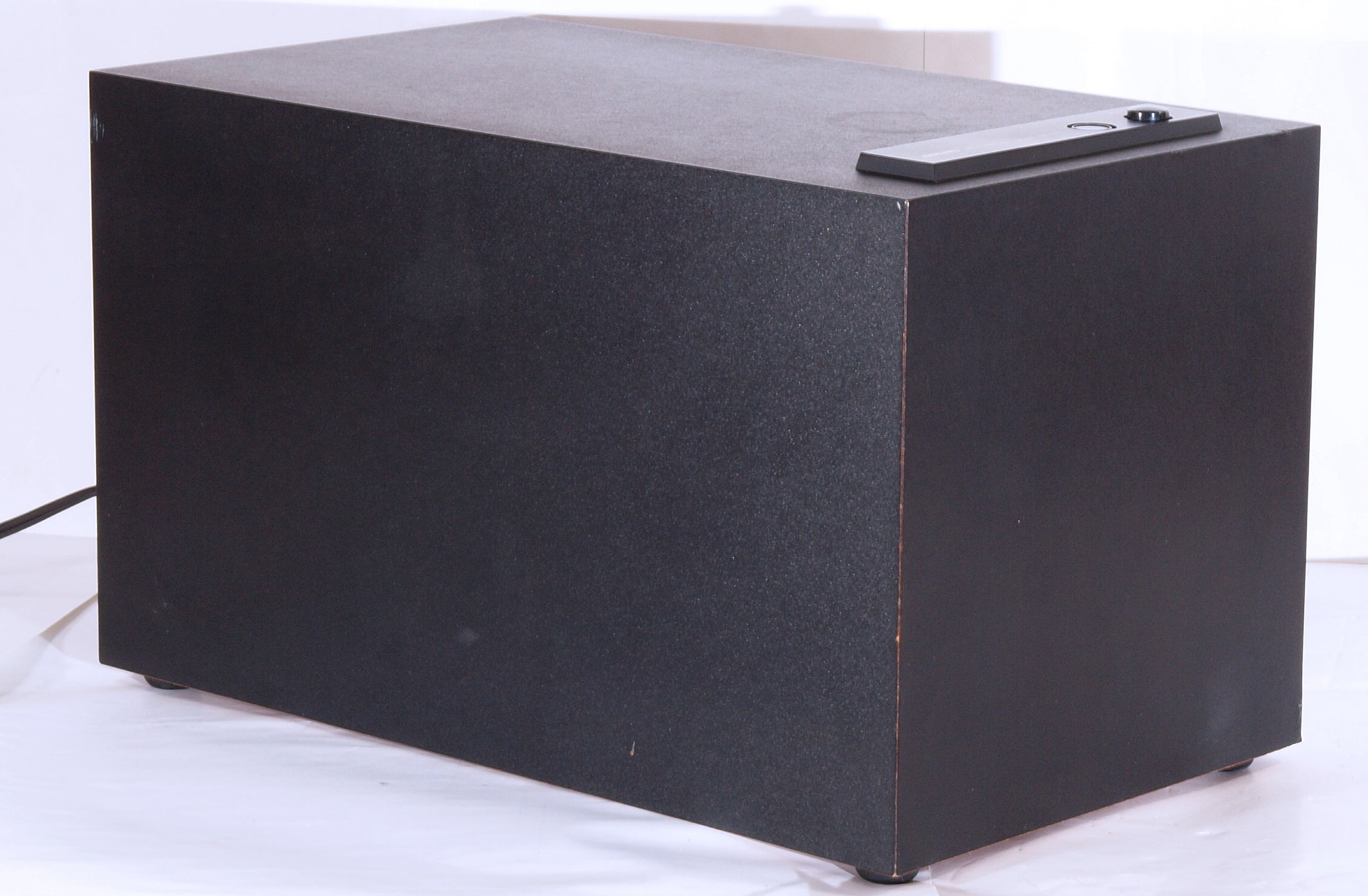

CA4. 修理後 完成。
CA5. 修理後 下から見る
CA6. 完成、 輸送中はポンプをこのビスで固定する。
CA7. 完成、本体に接続し、エージング中。
E. 調整・測定.

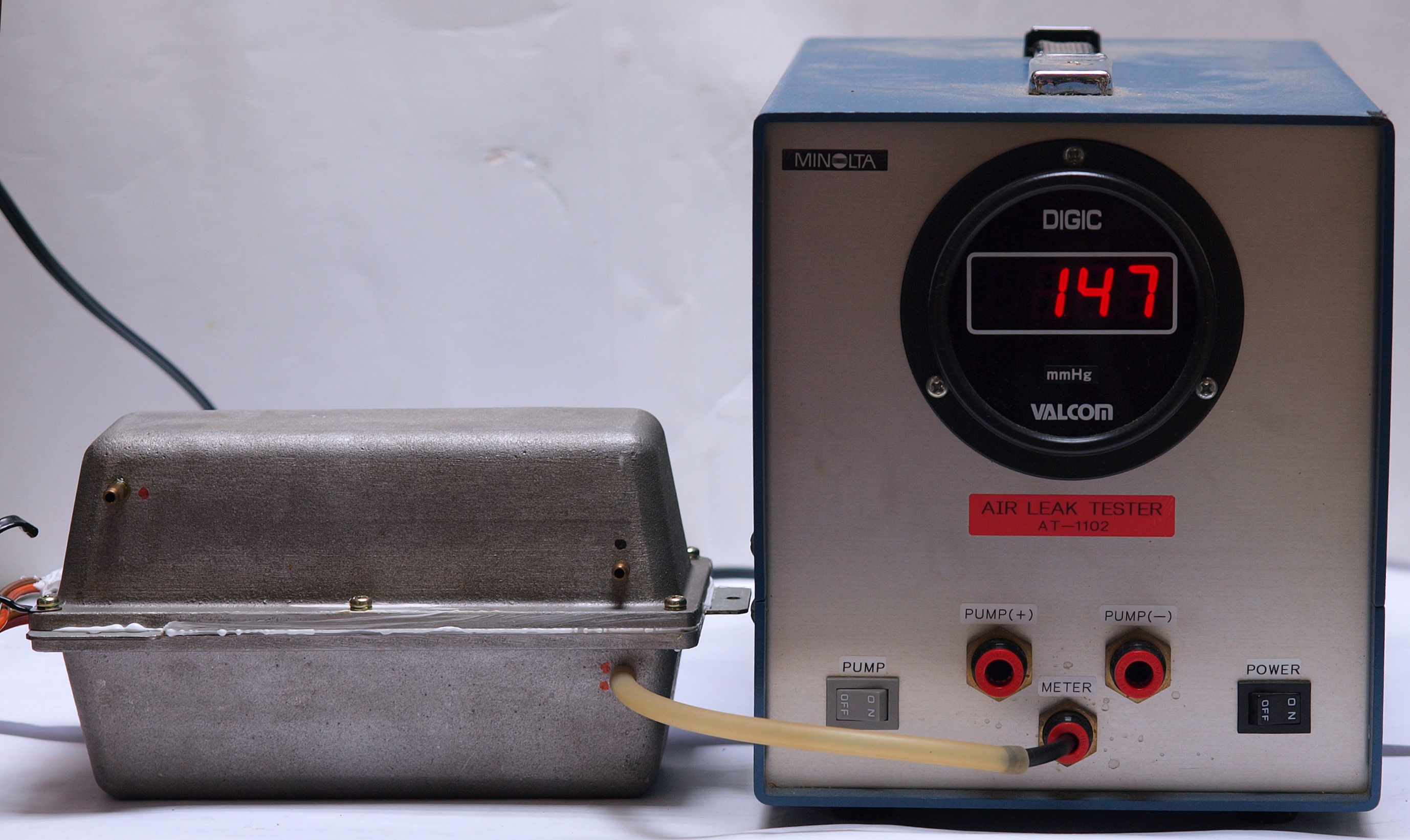

E1. 圧力測定 A端子
E2. 圧力測定 B端子。
E3. 圧力測定 C端子。 B端子圧力より低いのは、調整バイバスが有る為。
