MICROSEIKI RP1110. 9台目修理記録
        「同時修理 SX−777 FV」     平成22年2月20日到着  2月29日完成
A. 修理前の状況
  • オーバーホール。

S. 修理前点検測定

B. 原因
  • 経年劣化

C. 修理状況


D. 使用部品
  • 新品ポンプユニット           2組

E. 調整・測定

F. 修理費  65,000円


A. 修理前の状況

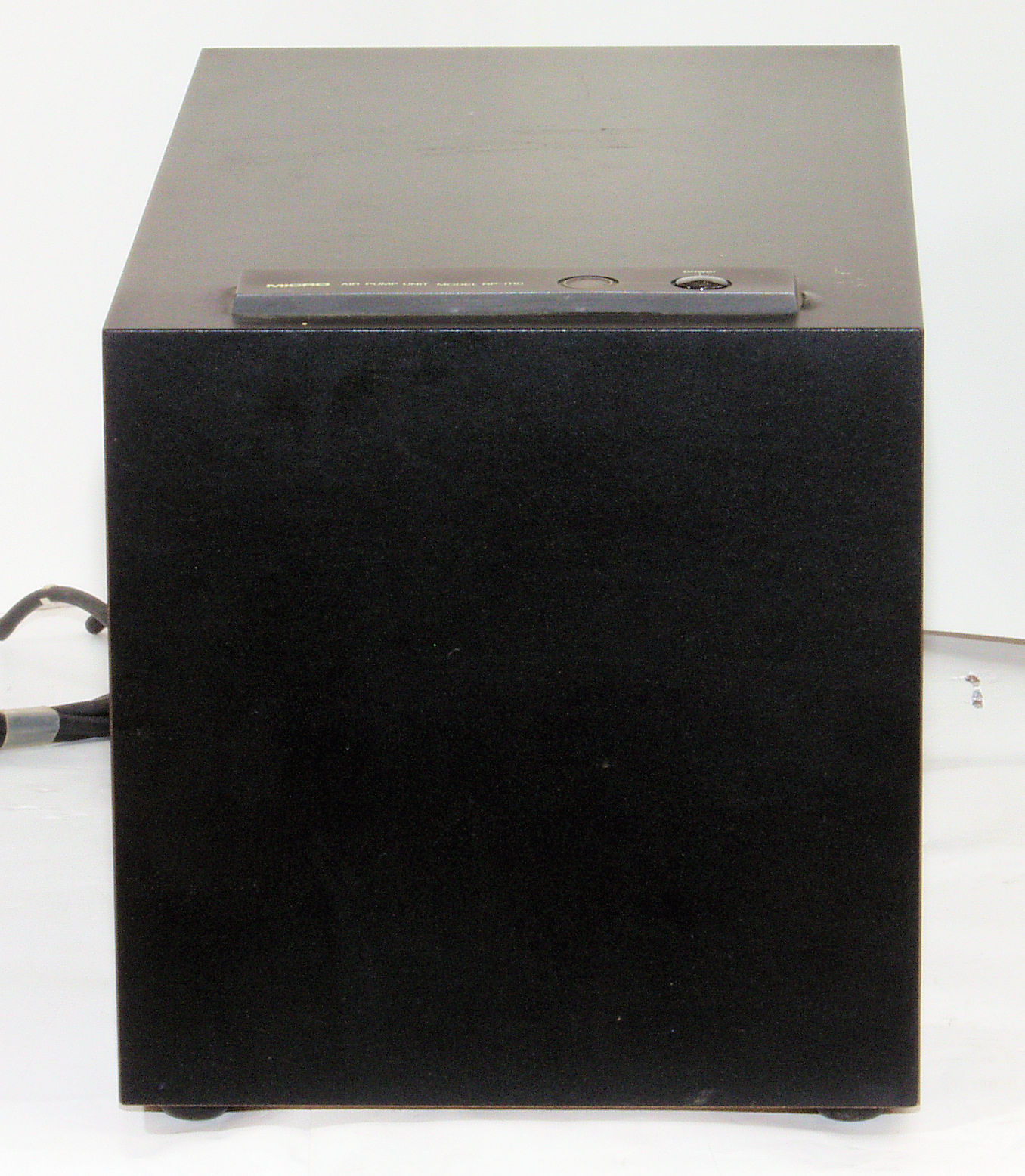

A11. 外観、 前から見る。
A12. 外観、 前右から見る

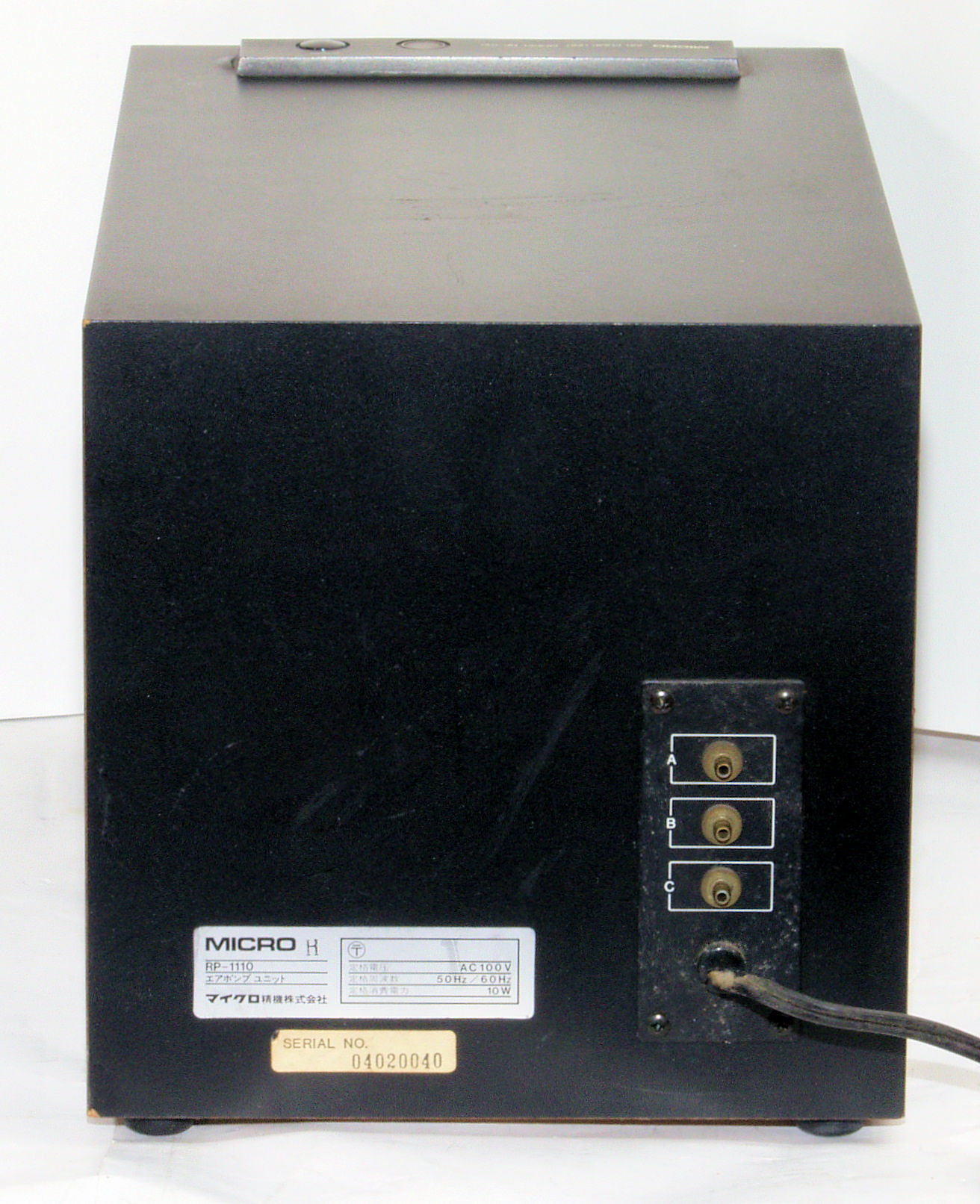

A13. 外観 後から見る

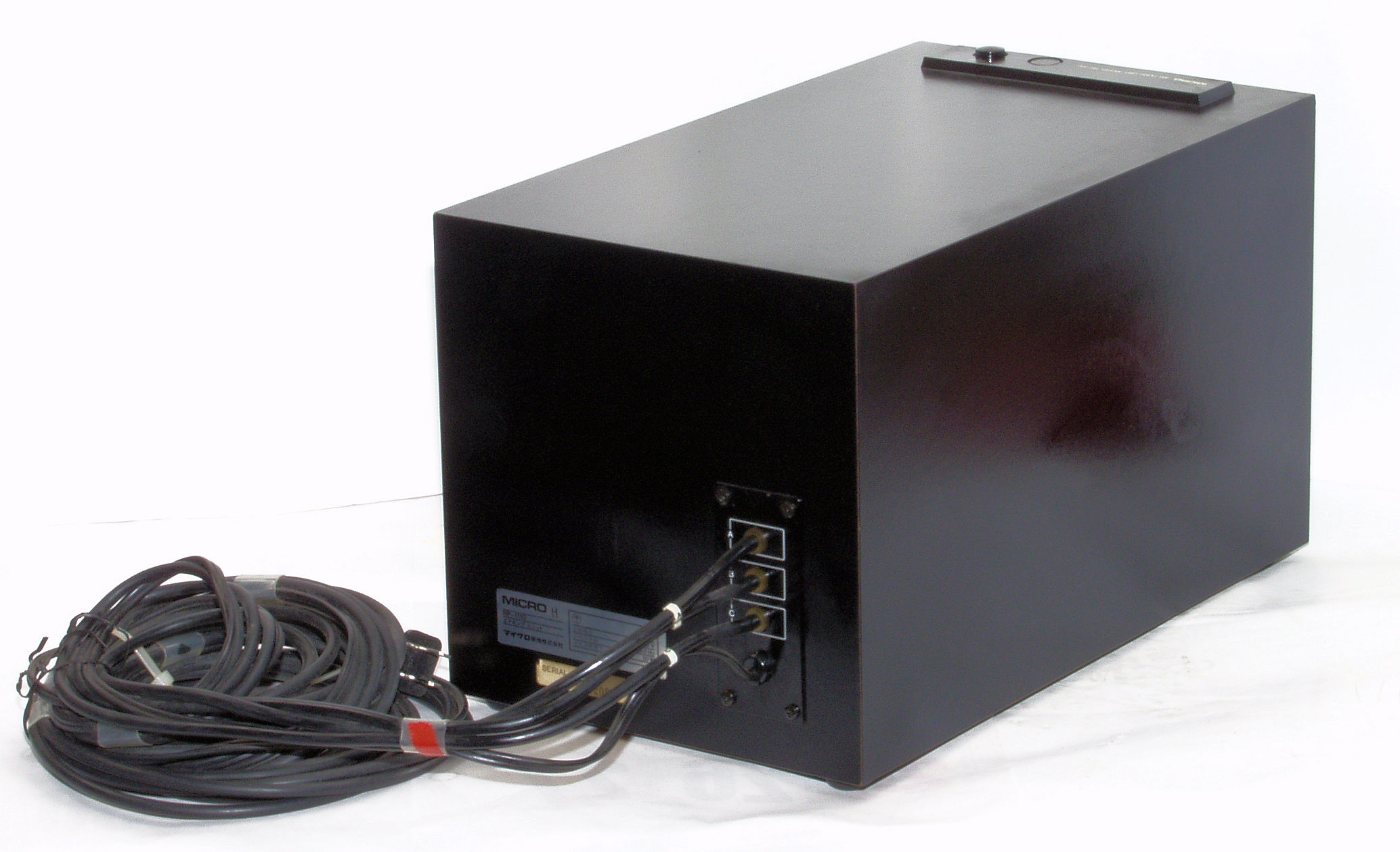

A14. 外観、 後から、電源入り口、吐出口見る。

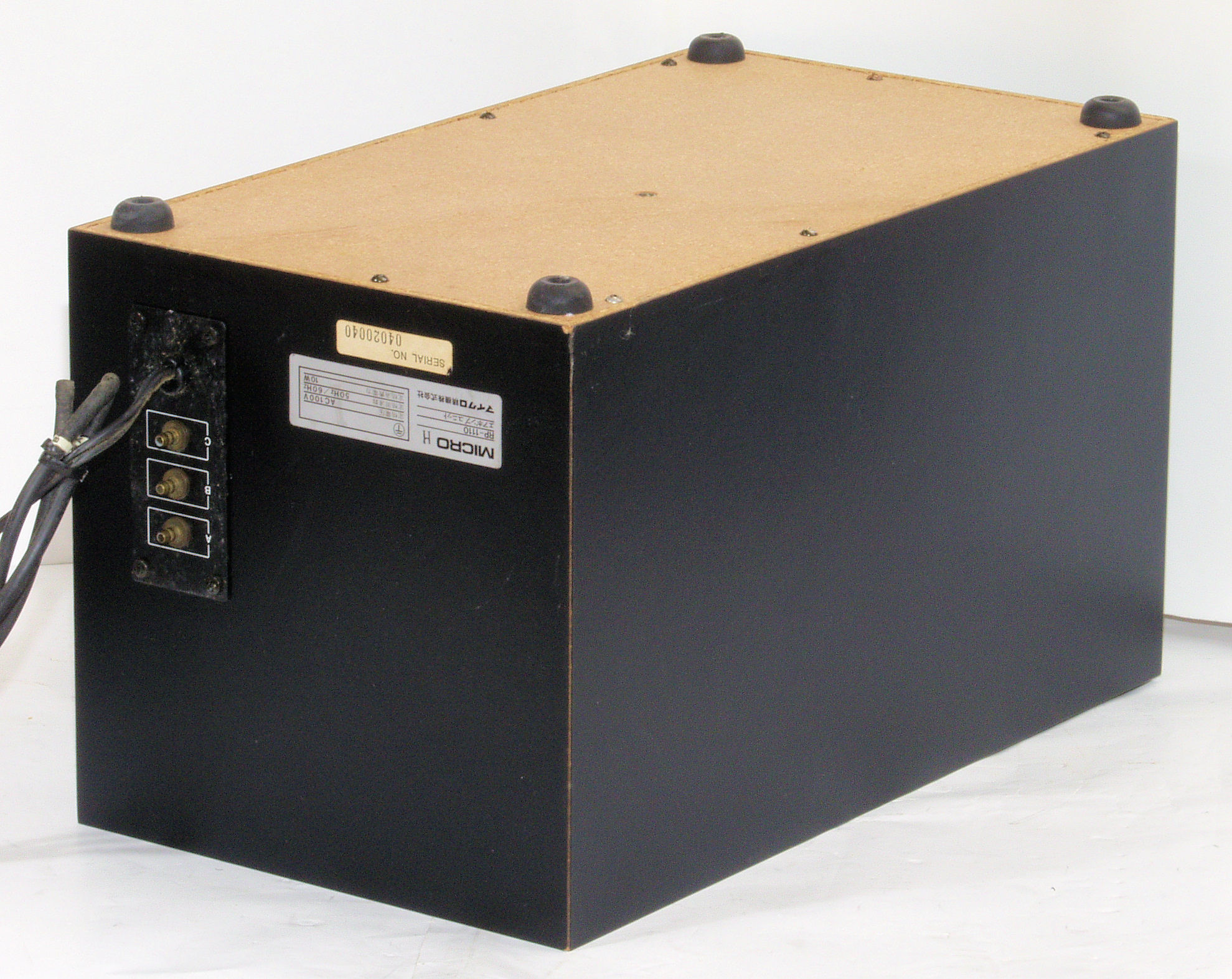

A15. 外観 後左から見る
A16. 外観 上から見る
A21. 外観 下前から見る

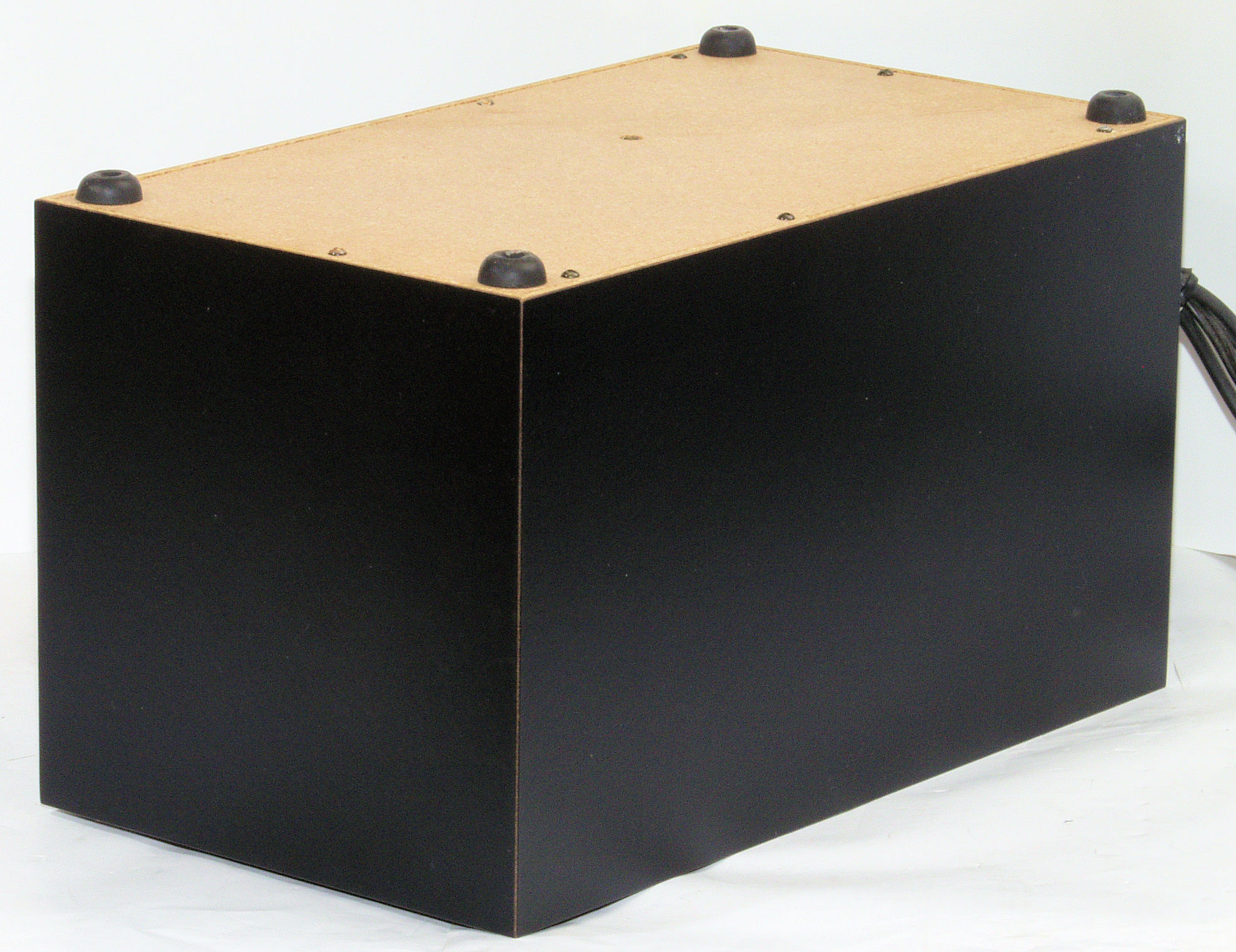

A22. 外観 下前左から見る

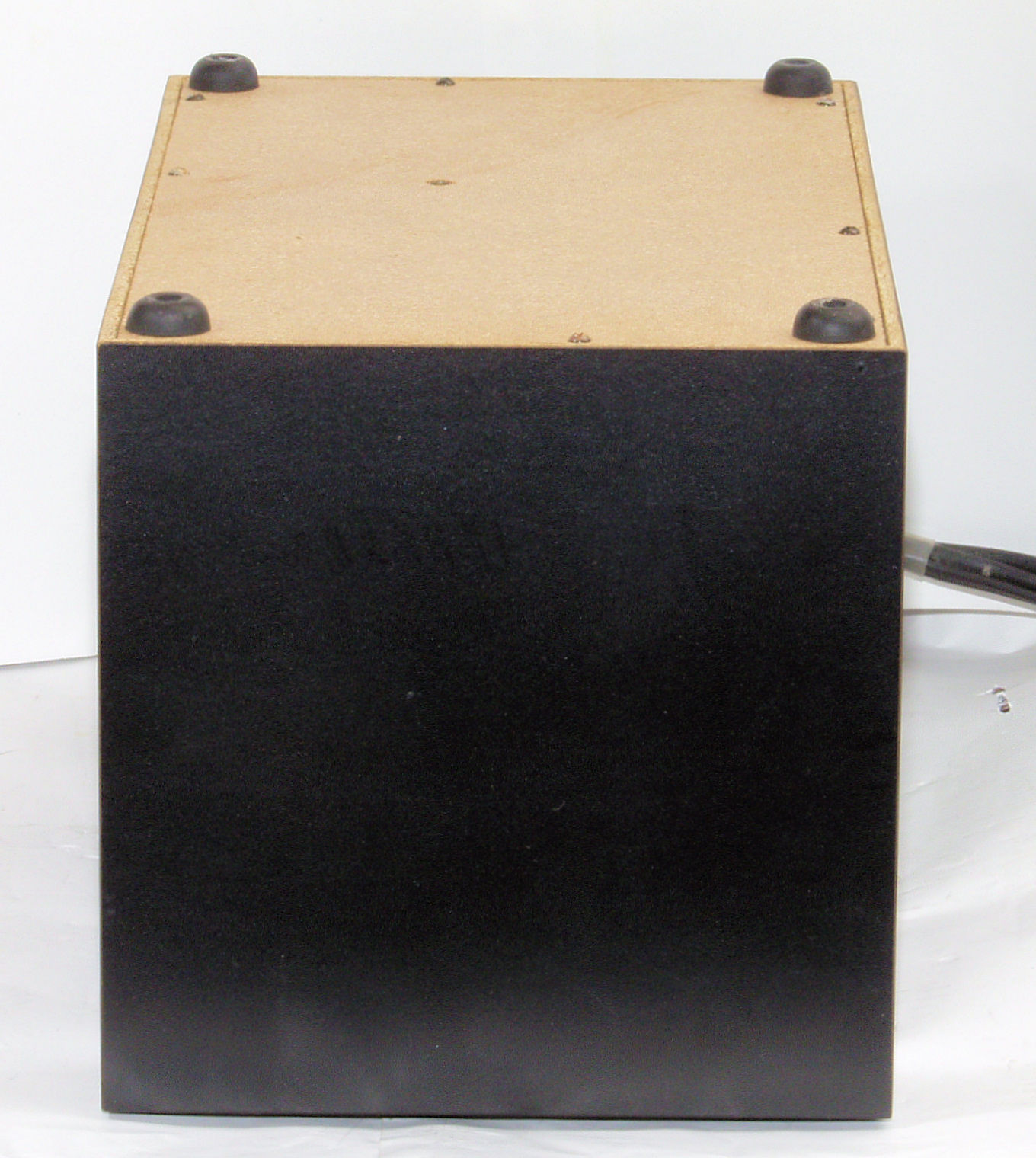

A23. 外観 下後から見る
A24. 外観 下後右から見る
A31. 外観 下から見る、内部ユニット固定ネジが突き出ている。
A41. 外観 接続ホース見る、 プラグに差し込む部分が、経年変化で膨らんでくるので、切り詰めると良い。
S. 修理前点検・測定

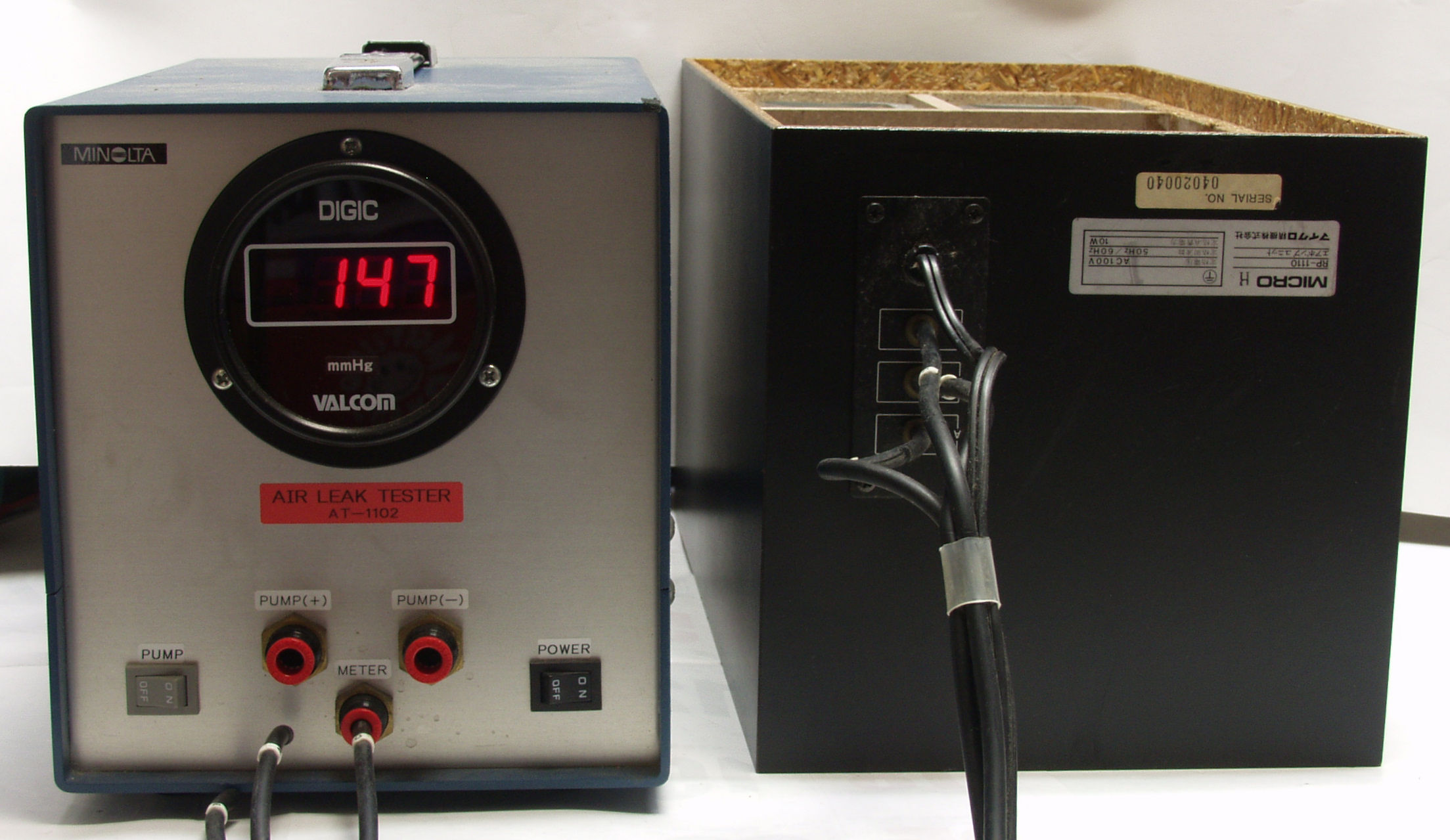

S11. 測定中 「A=吐き出し」 の圧力測定。 低い
S12. 測定中 「B=吸い込」 の圧力測定。 低い
S13. 測定中 「C=吐き出し」 の圧力測定。 低い
S21. 点検中 下蓋表。
S22. 点検中 下蓋裏側。
S23. 点検中 下蓋止めネジ。錆が発生。

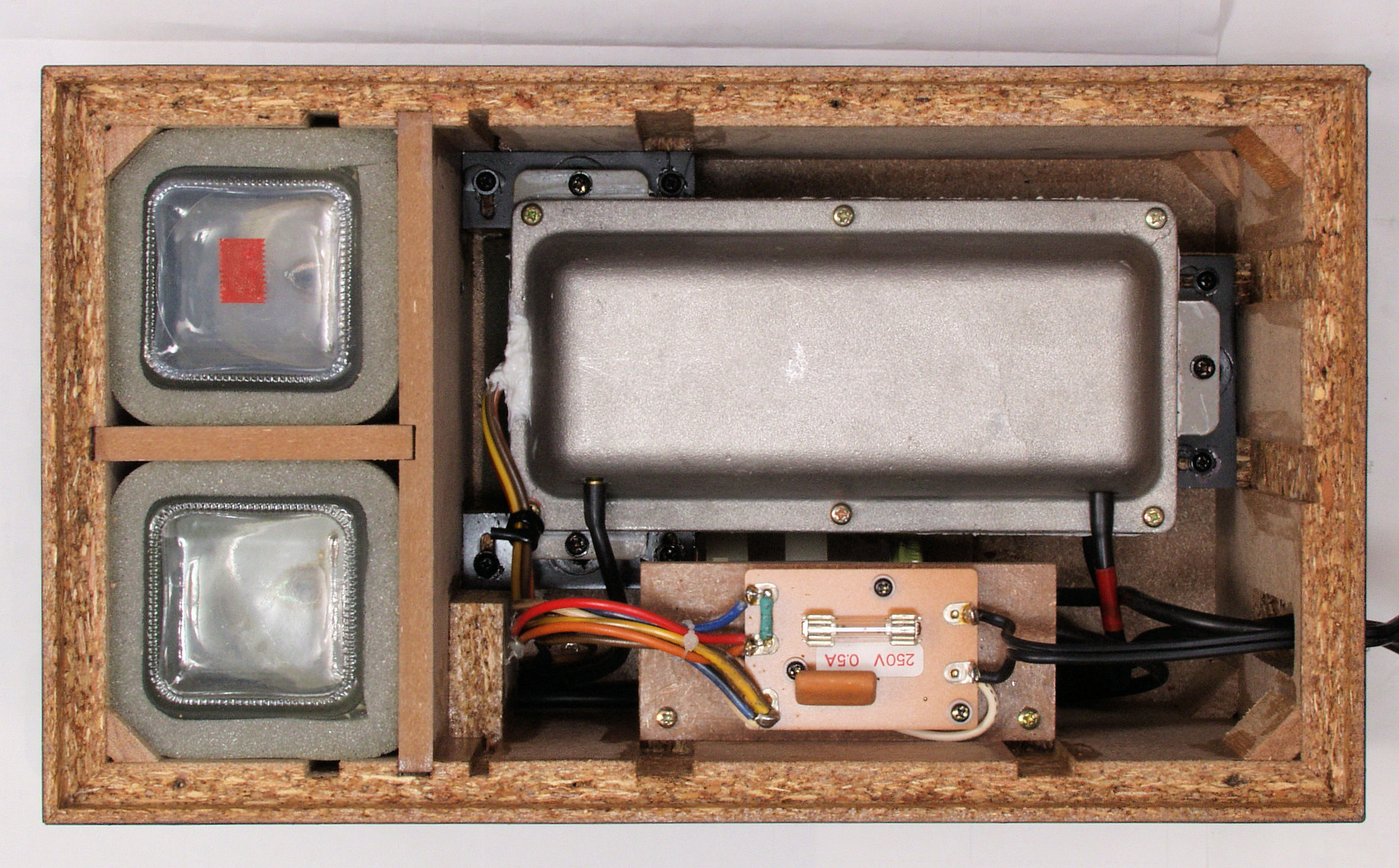

S41. 点検中 下蓋を外し、下から見る。
S42. 点検中 ポンプケース表。
S43. 点検中 ポンプケース裏。
S43. 点検中 エアーチャンバー、ここで脈動を吸収する。
C.修理状況

C11. 修理前 「A=吐き出し用ポンプ」
C12. 修理(交換)後 「A=吐き出し用ポンプ」 ユニット
C13. 圧力測定中の「A=吐き出し用ポンプ」

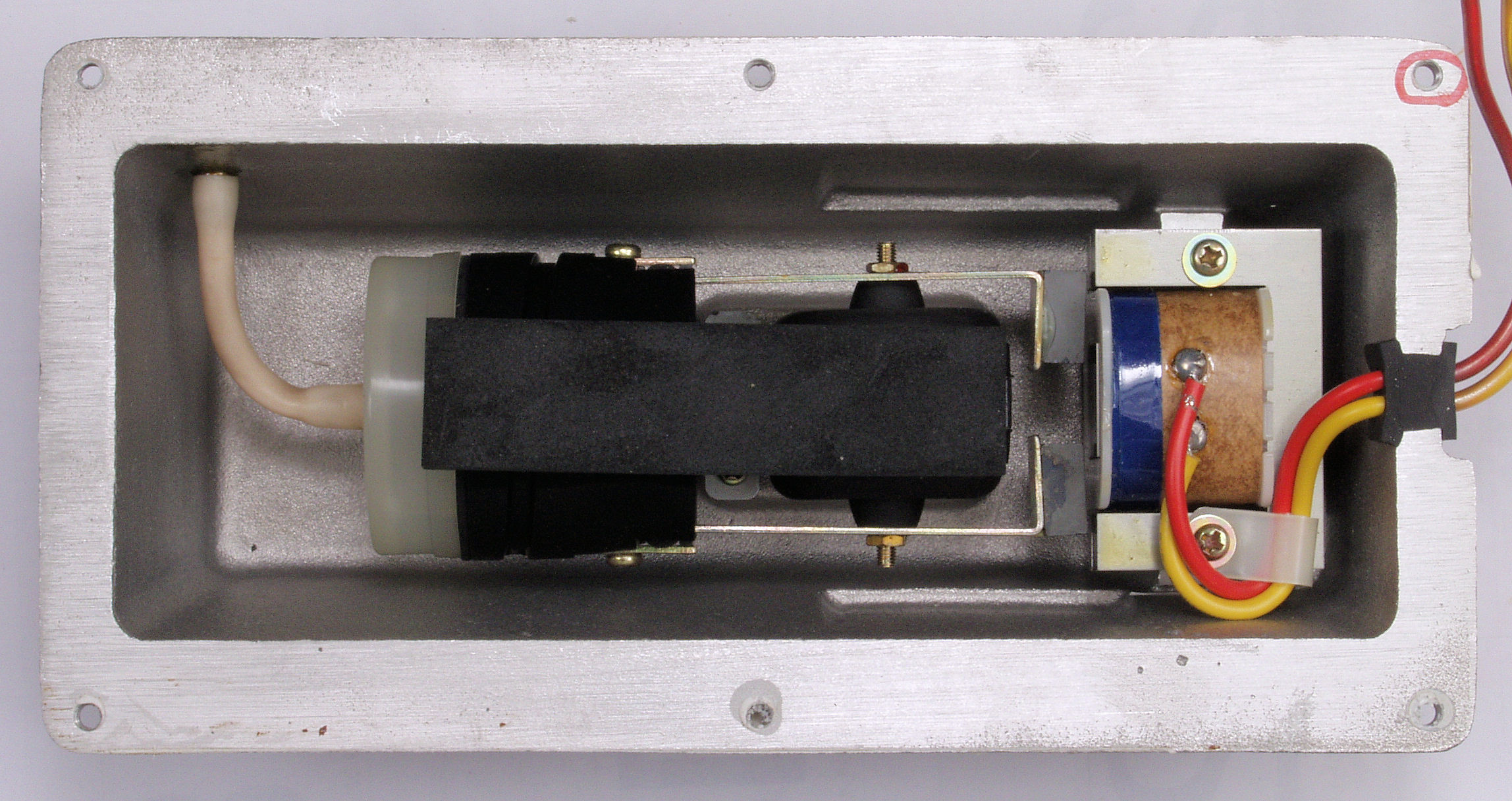

C21. 修理前 「B.C=吐き出し・吸い込みポンプ」
C22. 修理中 「B.C=吐き出し・吸い込みポンプ」、吸引フイルター交換。 左黒色=交換前、右白色=交換後。
C23. 修理(交換)後 「B.C=吐き出し・吸い込みポンプ」 ユニット
C24. 圧力測定中の「C=吐き出し」
C25. 圧力測定中の「B=吸い込み」

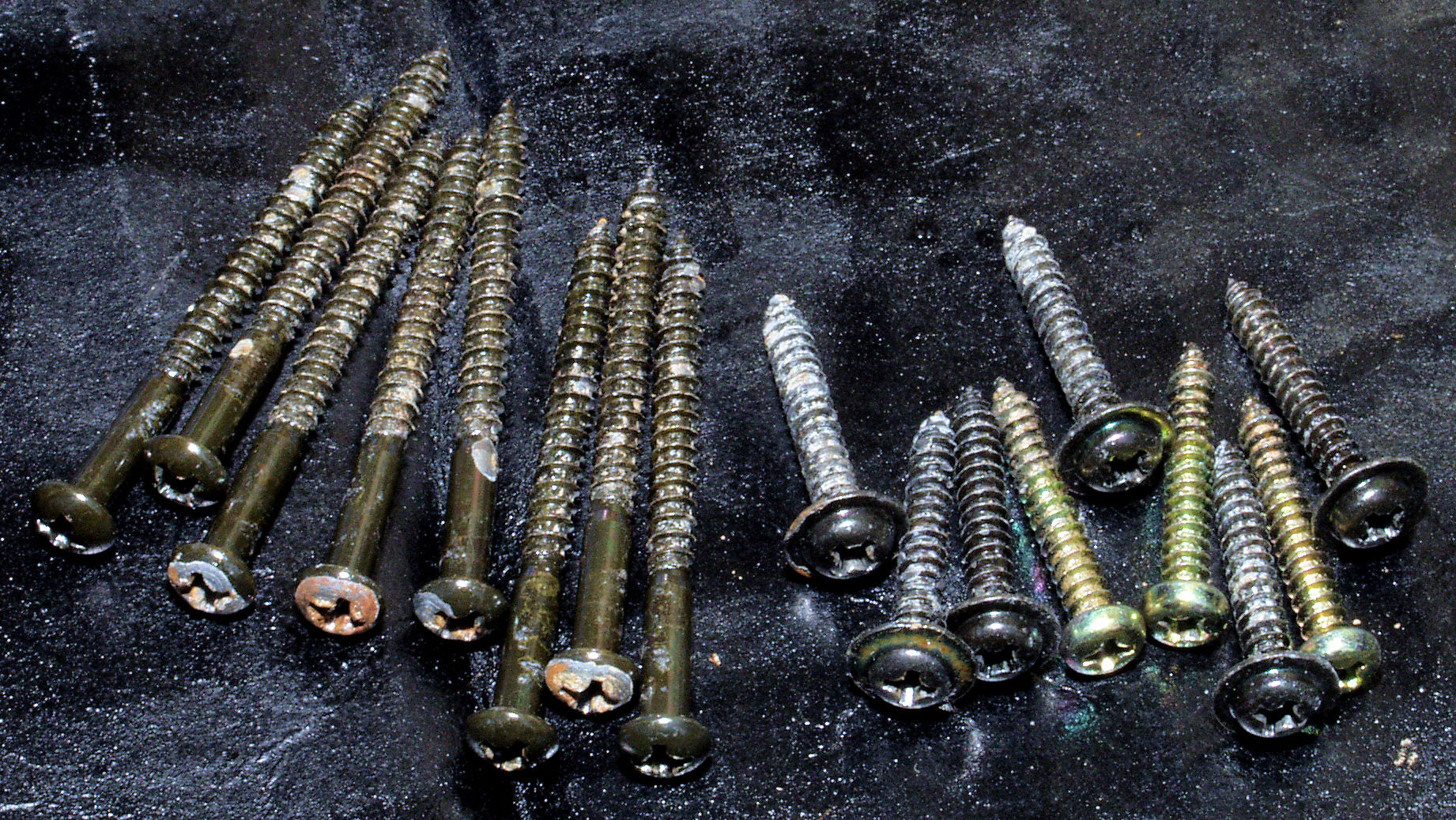

C31. 修理前  止めネジ、錆が発生。
C32. 修理中  止めネジ、錆が発生。
C33. 完成  天日で乾燥中。

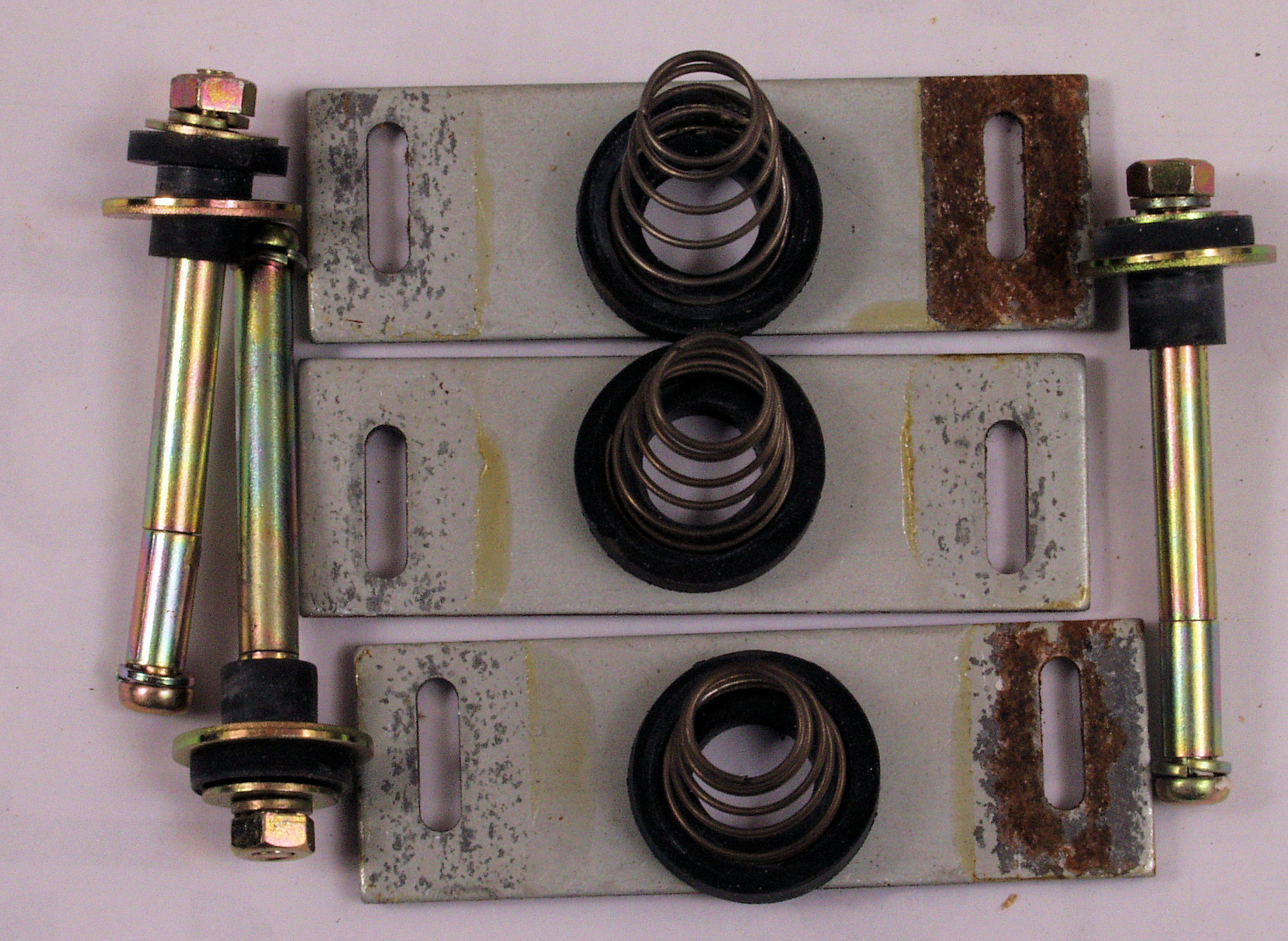

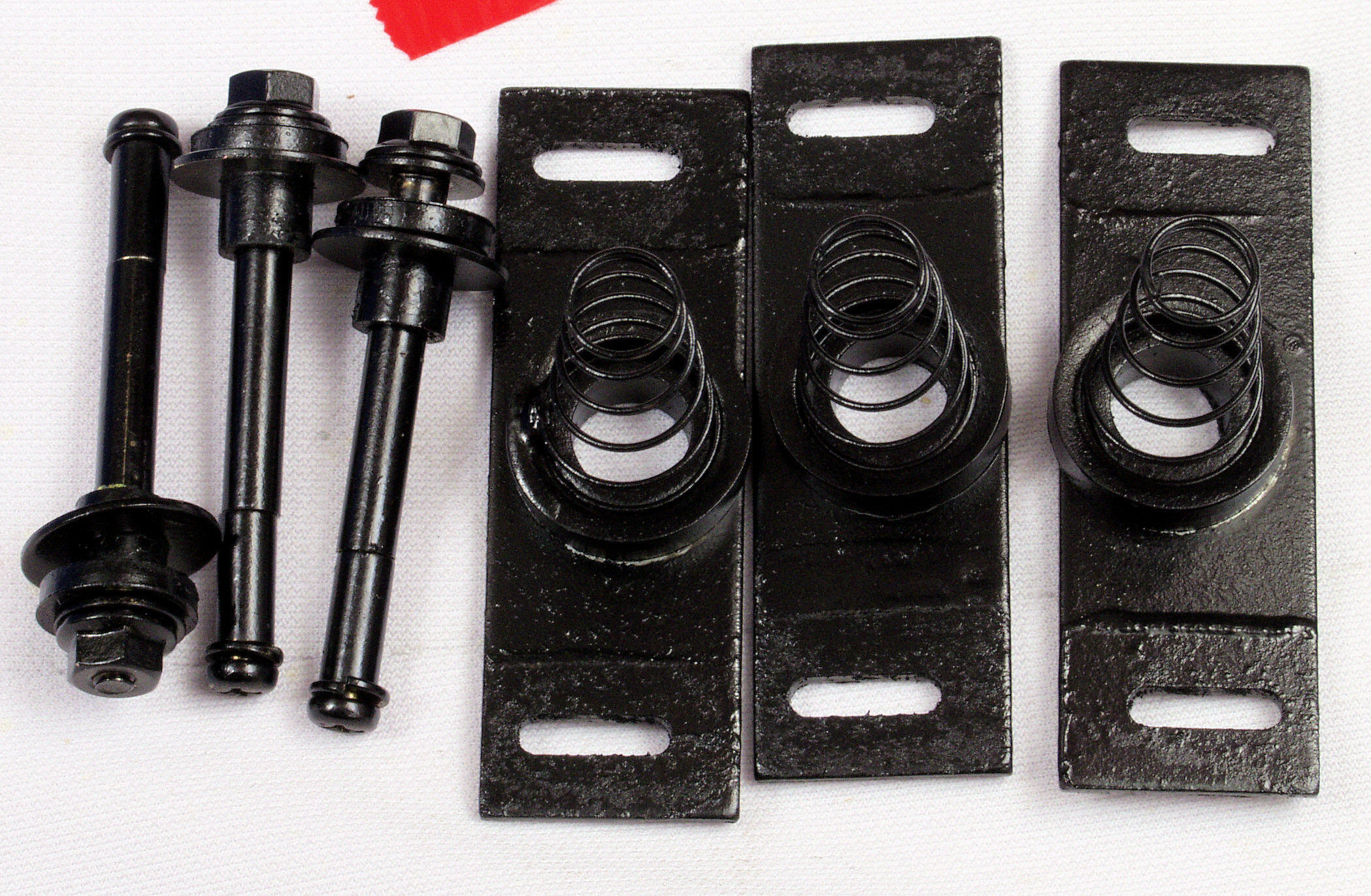

C51. 修理前 ポンプ取り付け金具類、錆が出ている。
C52. 修理(塗装)後 ポンプ取り付け金具類、錆止めにラッカーを吹き付ける。
C61. 修理前 接着材が劣化した圧縮板。
C62. 修理中 圧縮板にボンドを塗って固めている
C63. 修理前 接着材が劣化した圧縮板2。
C64. 修理中 圧縮板にボンドを塗って固めている2.

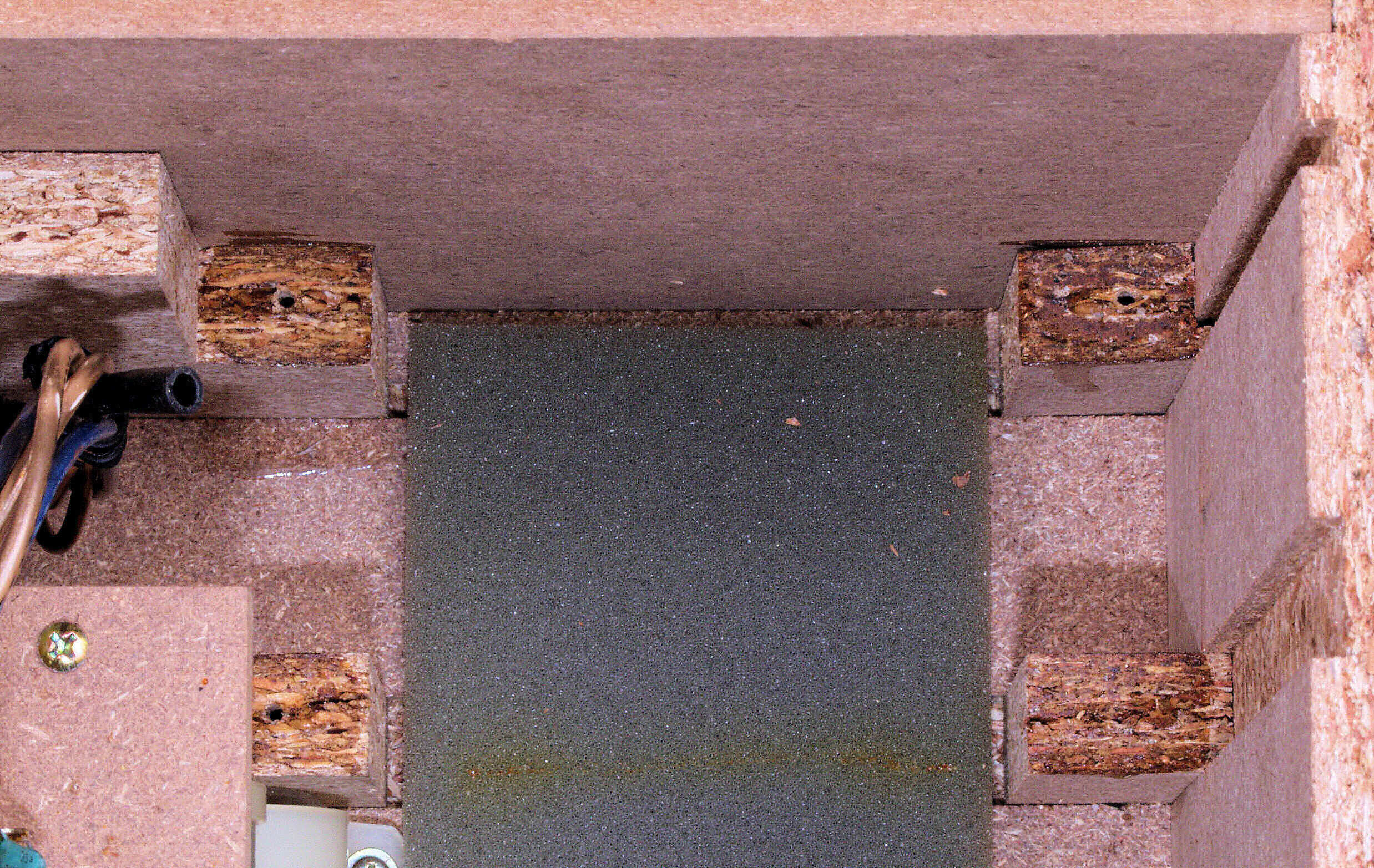

C71. 修理前 木ネジで割れた、「ポンプ取り付け板」。

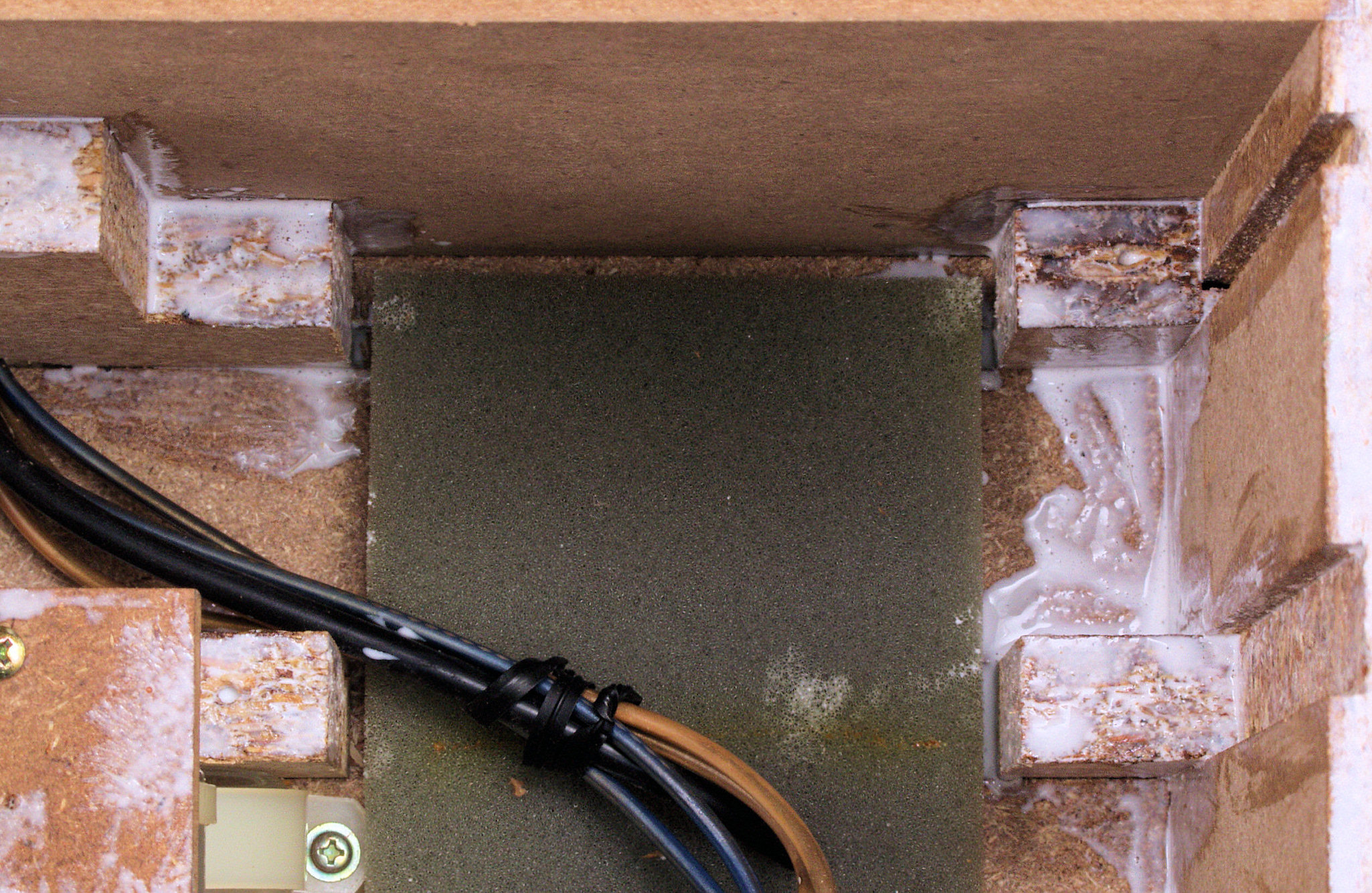

C72. 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。
C73. 修理前 木ネジで割れた、「ポンプ取り付け板」。

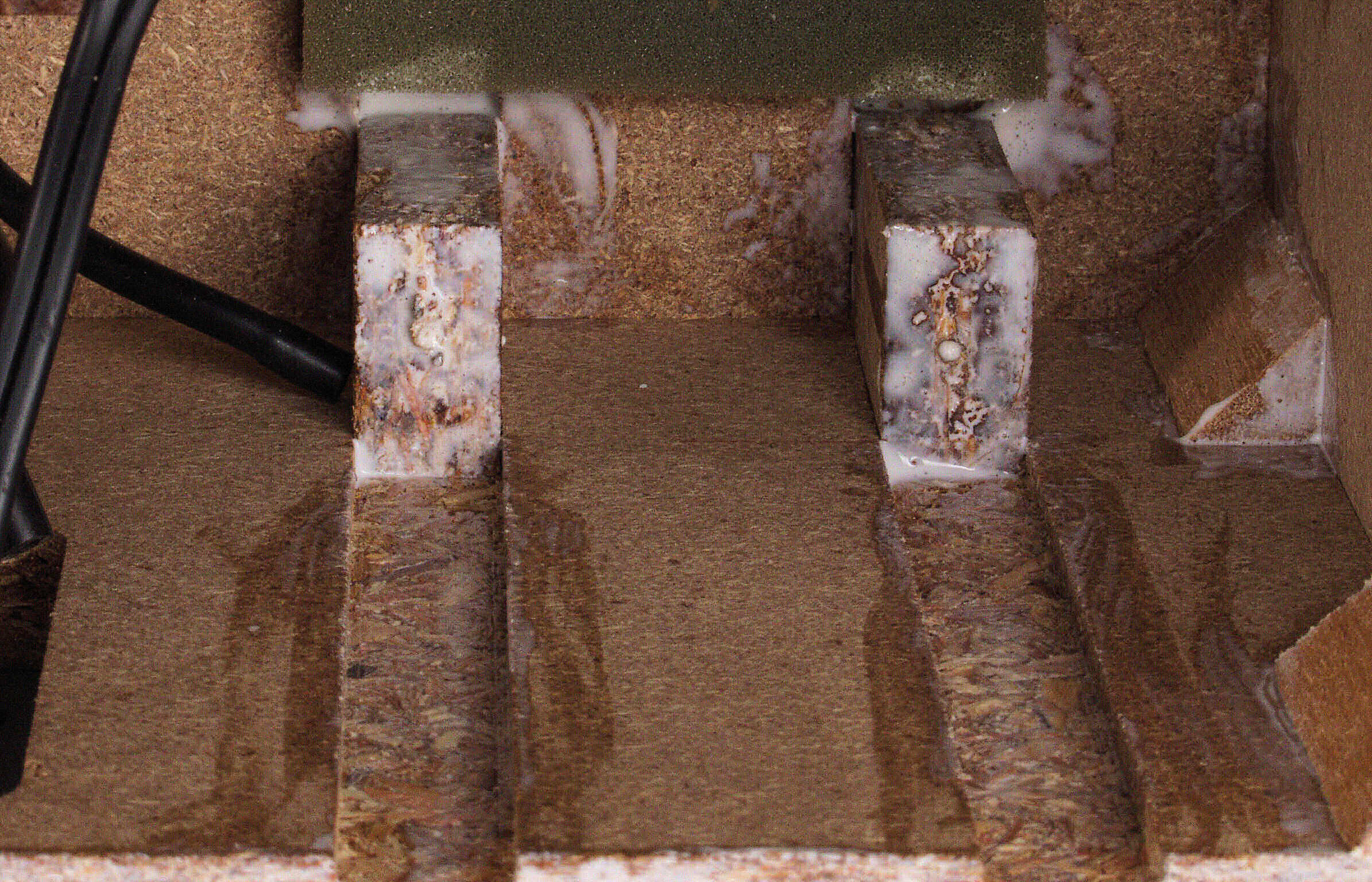

C74. 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。

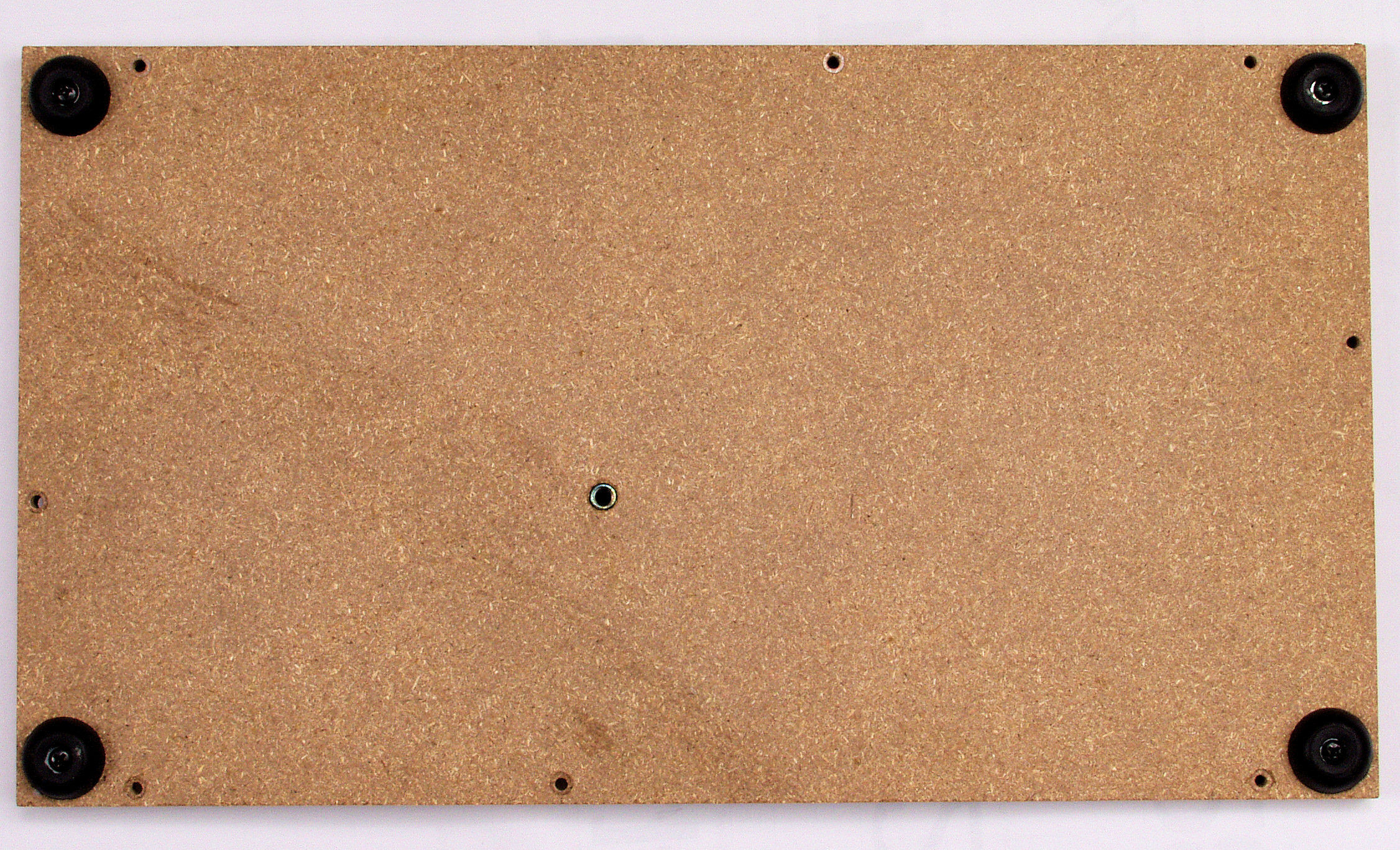

C81. 修理前 底板表。
C82. 修理(塗装)後 底板表、湿気止めにラッカーを吹き付ける。
C83. 修理前 底板裏。
C84. 修理(塗装)後 底板裏、湿気止めにラッカーを吹き付ける。
C91. 修理前 ヒューズ基板。
C93. 修理前 ヒューズ基板裏。

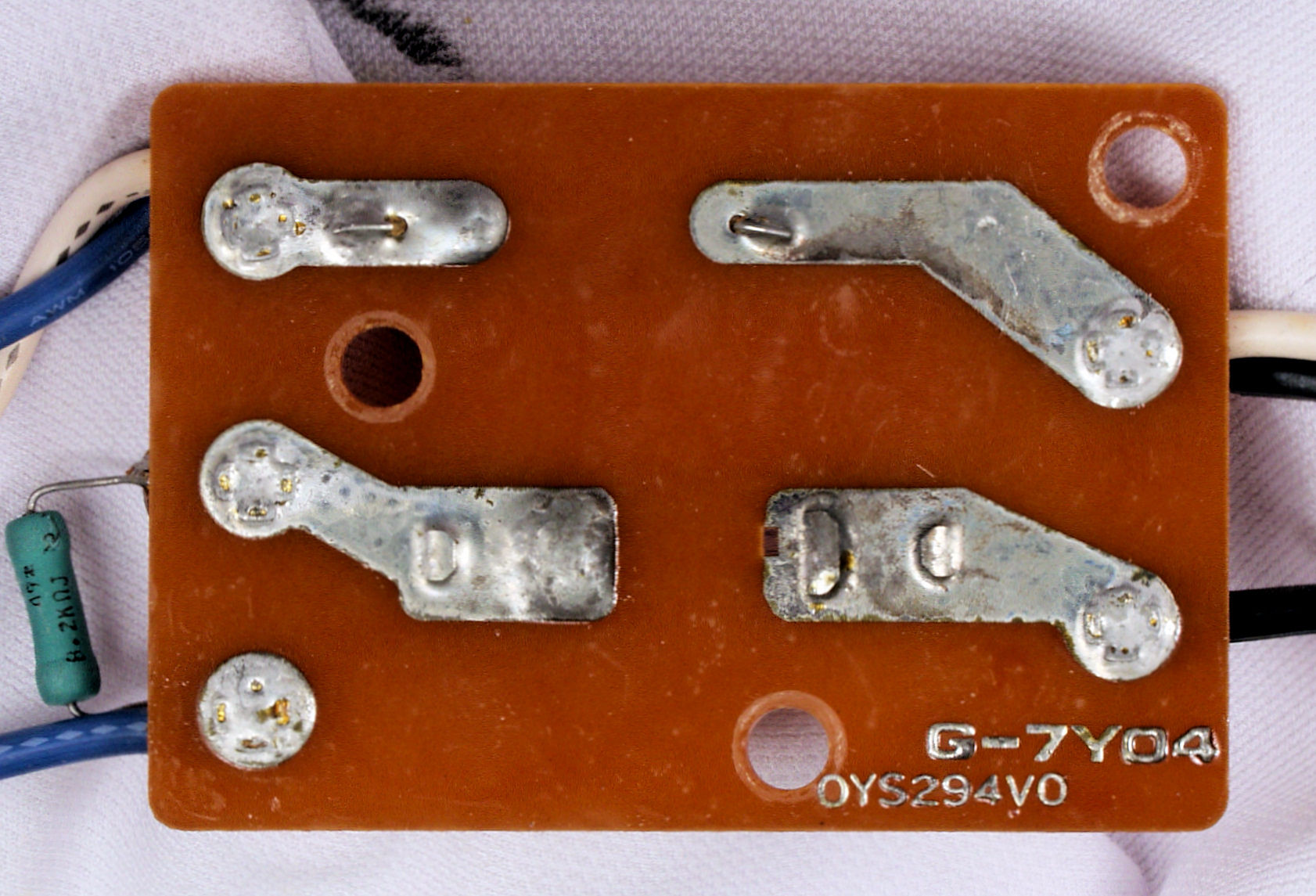

C94. 修理(半田補正)後 ヒューズ基板裏。
C95. 完成ヒューズ基板裏。

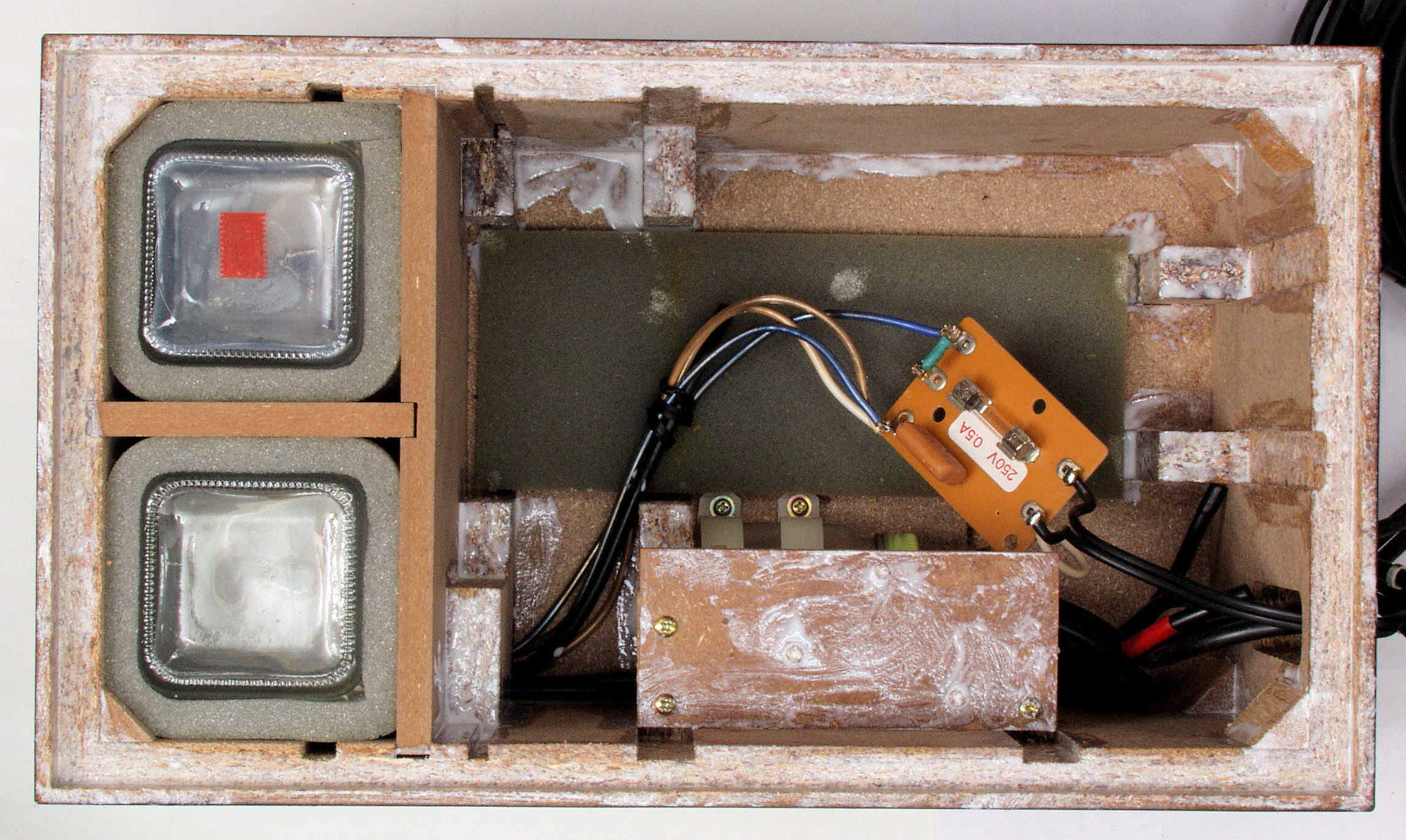

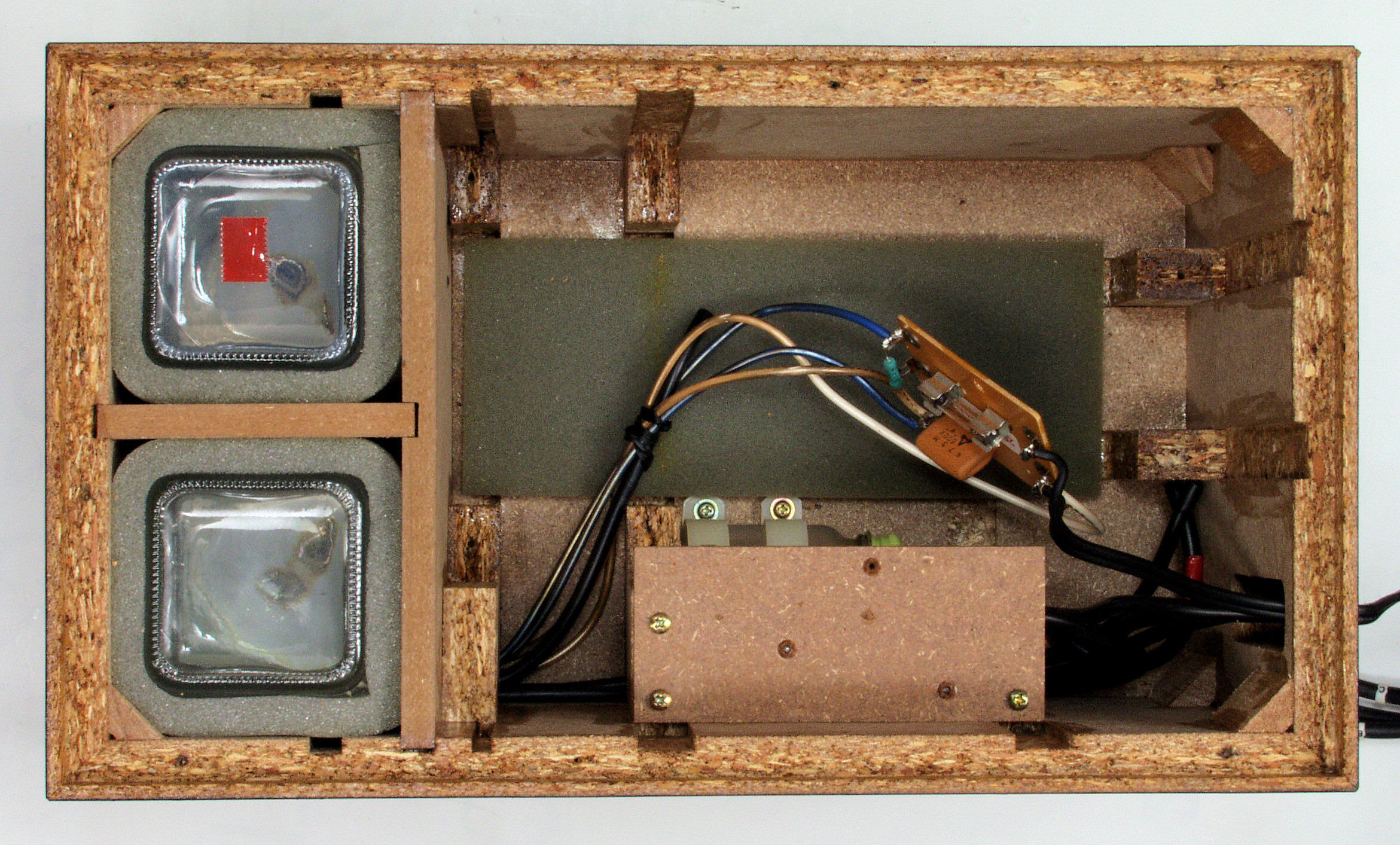

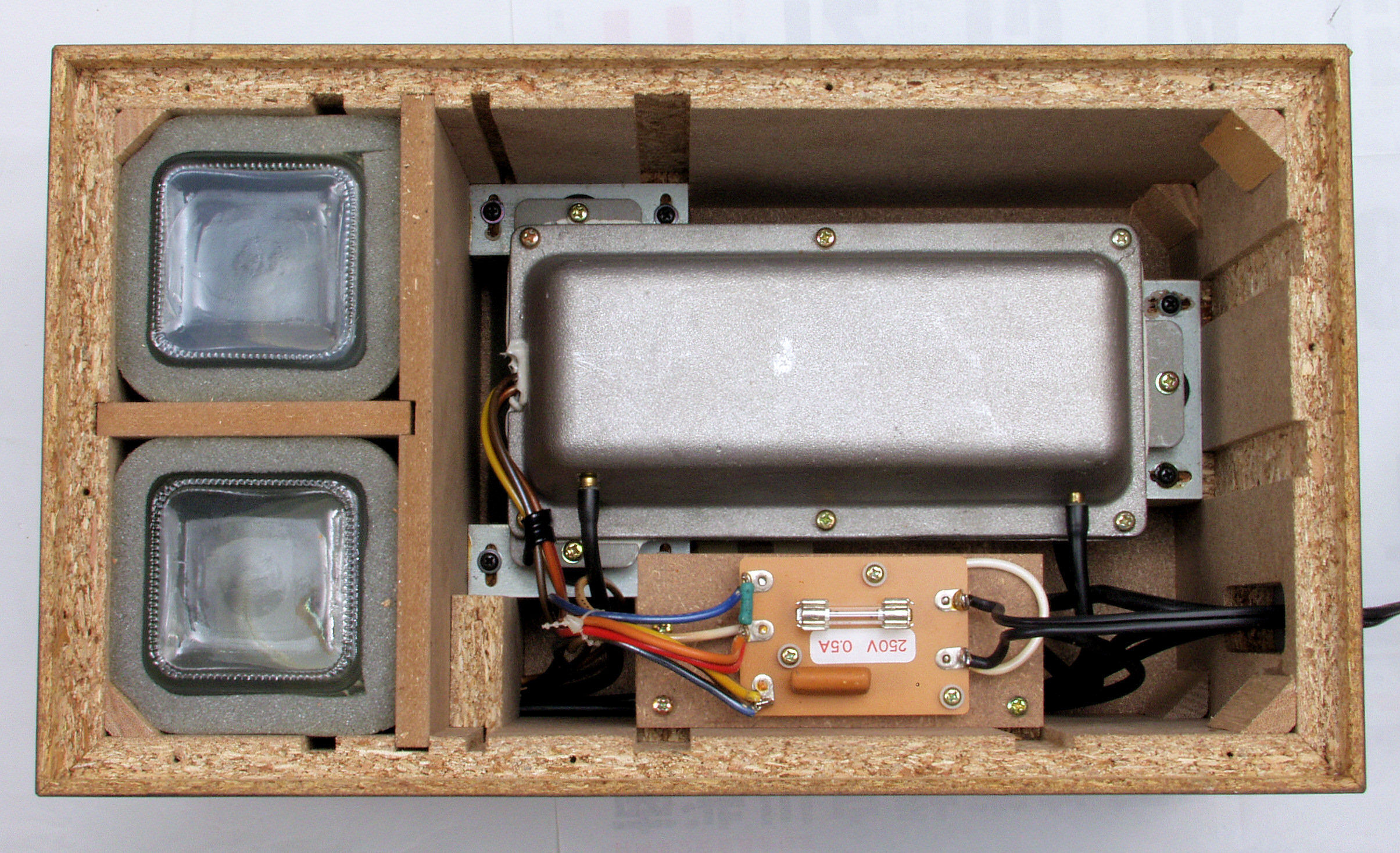

CA1. 修理前 上から見る
CA2. 修理中 圧縮板にボンドを塗って固めた所。
CA3. 修理中 圧縮板にボンドを塗って固めた所、大きな割れに2回目。
CA4. 修理後 上から見る
CA5. 完成
E. 調整・測定>

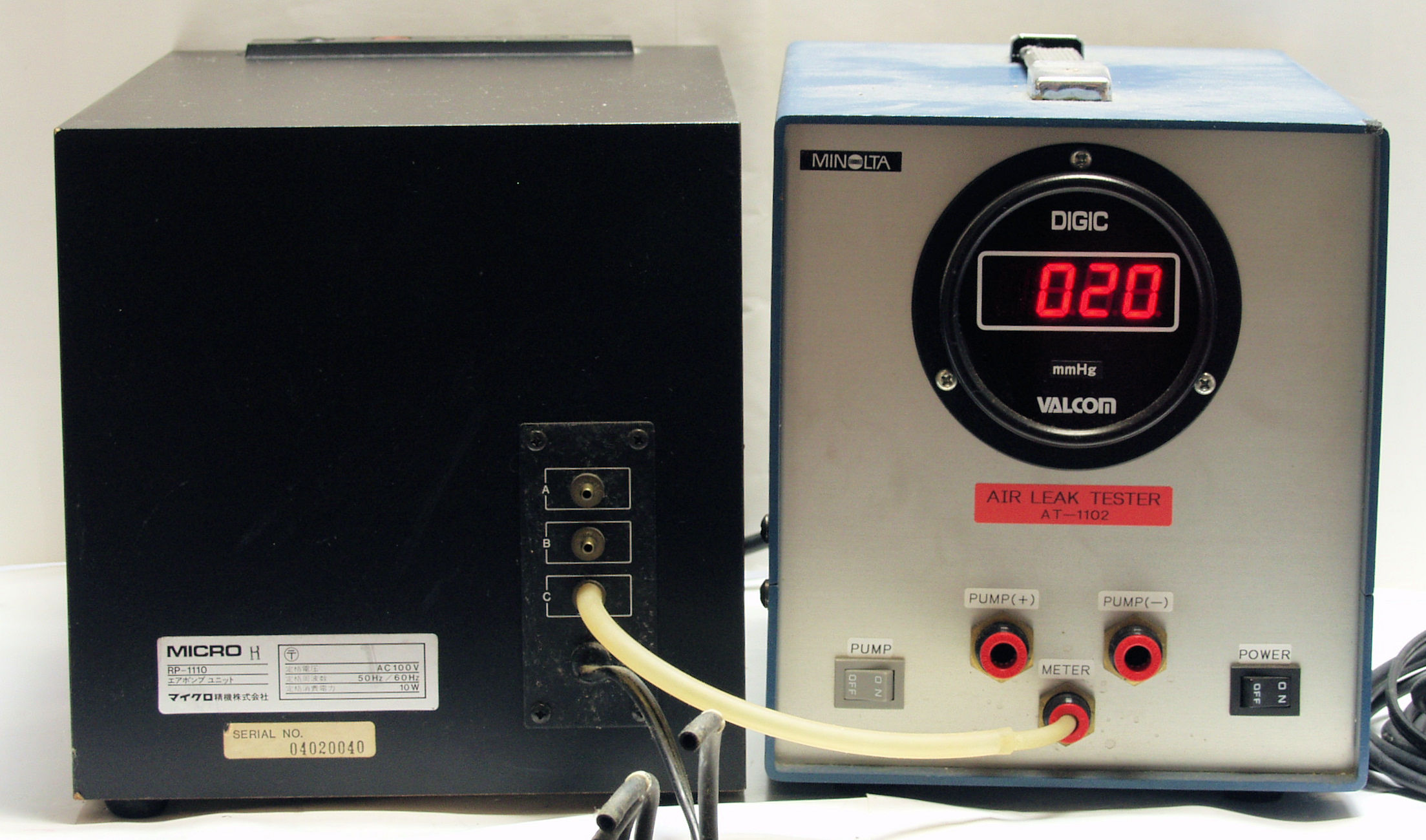

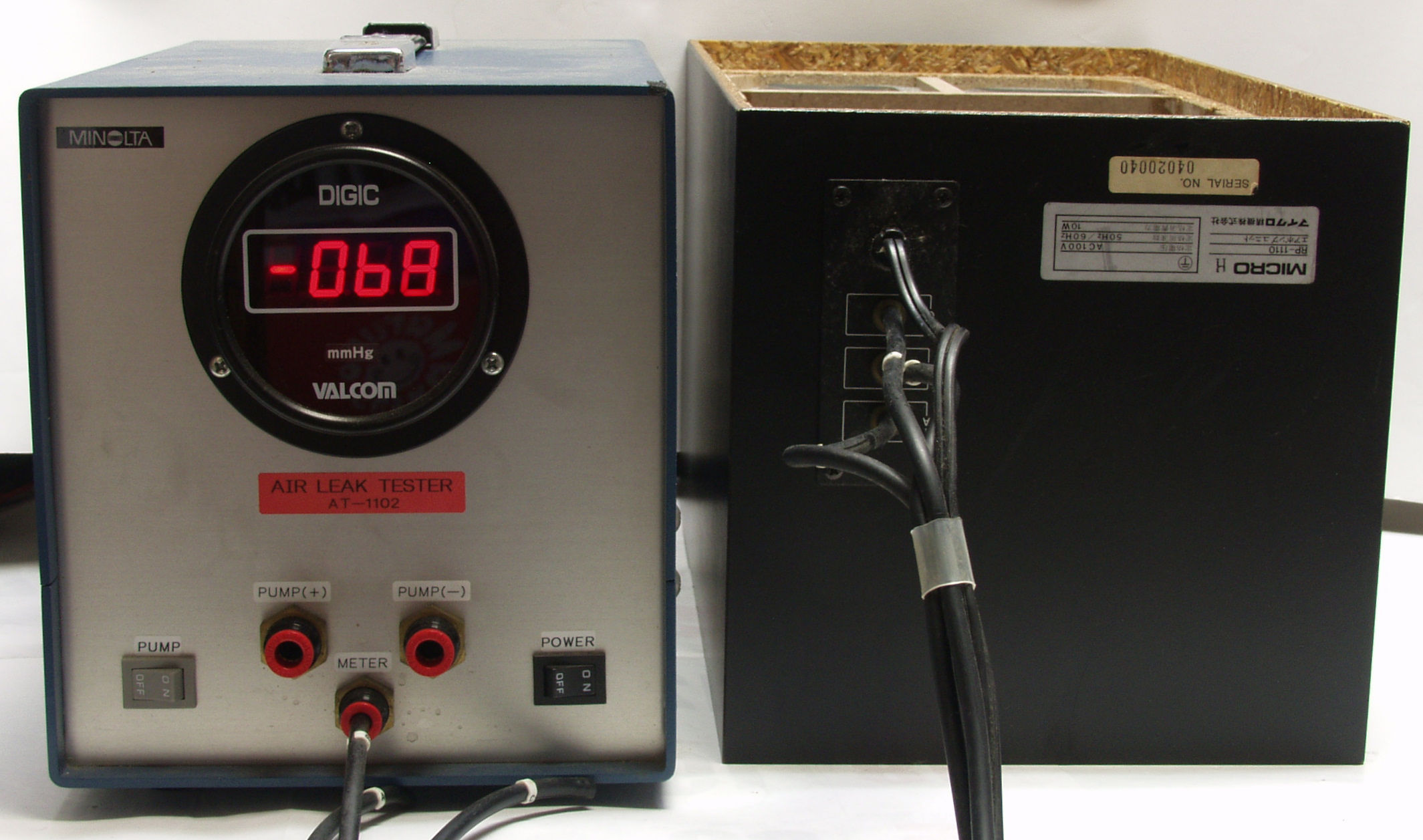

E1. 圧力測定 A端子

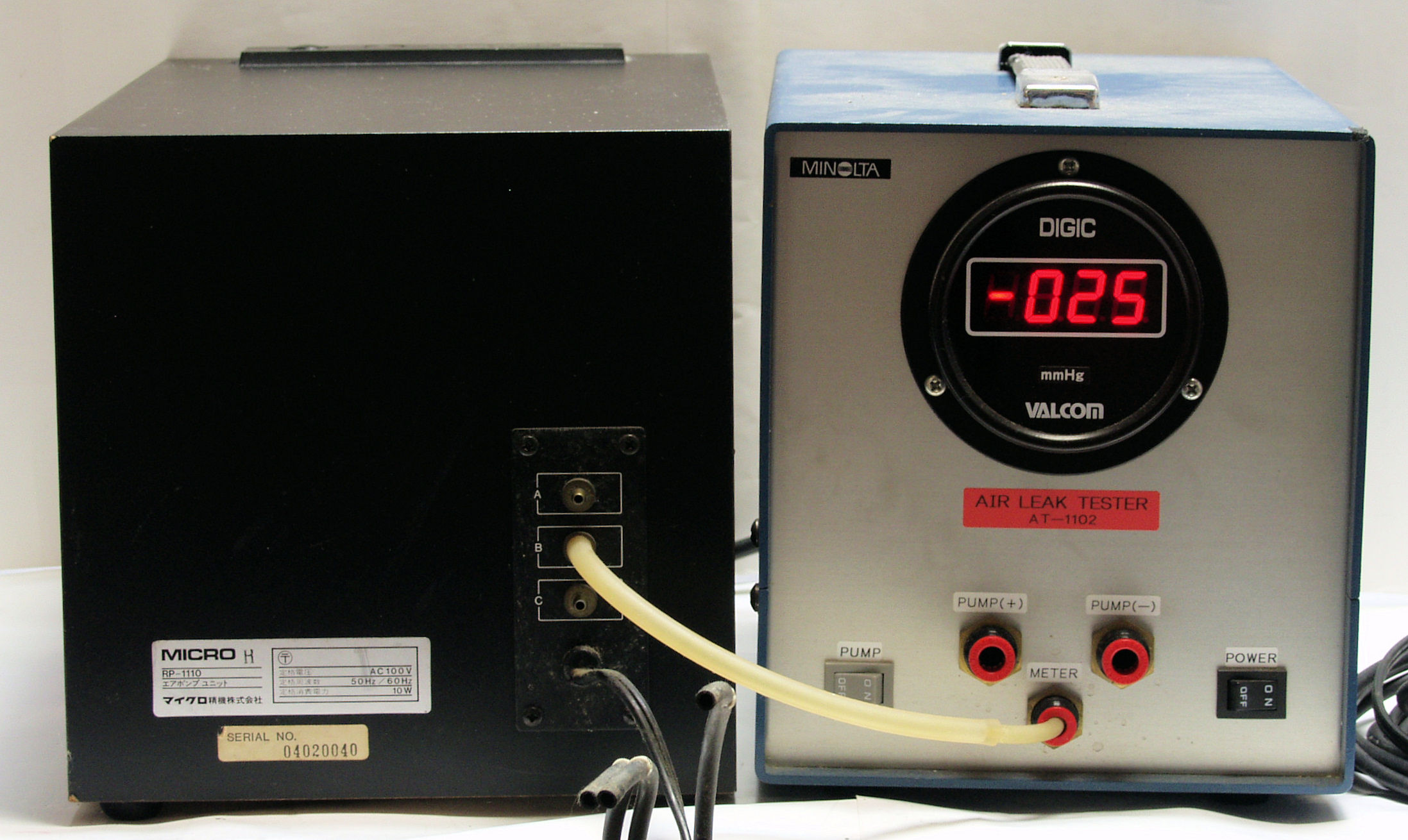

E2. 圧力測定 B端子。 C端子圧力より低いのは、調整バイバスが有る為。
E3. 圧力測定 C端子。
