MICRO SEIKI Pumpunit RP1110. 8台目修理記録
平成21年8月15日到着  平成22年2月28日完成
A. 修理前の状況
  • タンテーブルが浮かない(音が出る)

S. 修理前点検測定

B. 原因
  • 経年劣化

C. 修理状況


D. 使用部品
  • 新品ポンプユニット           2組

E. 調整・測定

F. 修理費  95,000円


A. 修理前の状況
A11. 外観、 前から見る。
A12. 外観、 前右から見る
A13. 外観 後から見る
A14. 外観、 後から、電源入り口、吐出口見る。
A15. 外観 後左から見る
A16. 外観 上から見る
A21. 外観 下前から見る
A22. 外観 下前左から見る
A23. 外観 下後から見る
A24. 外観 下後右から見る

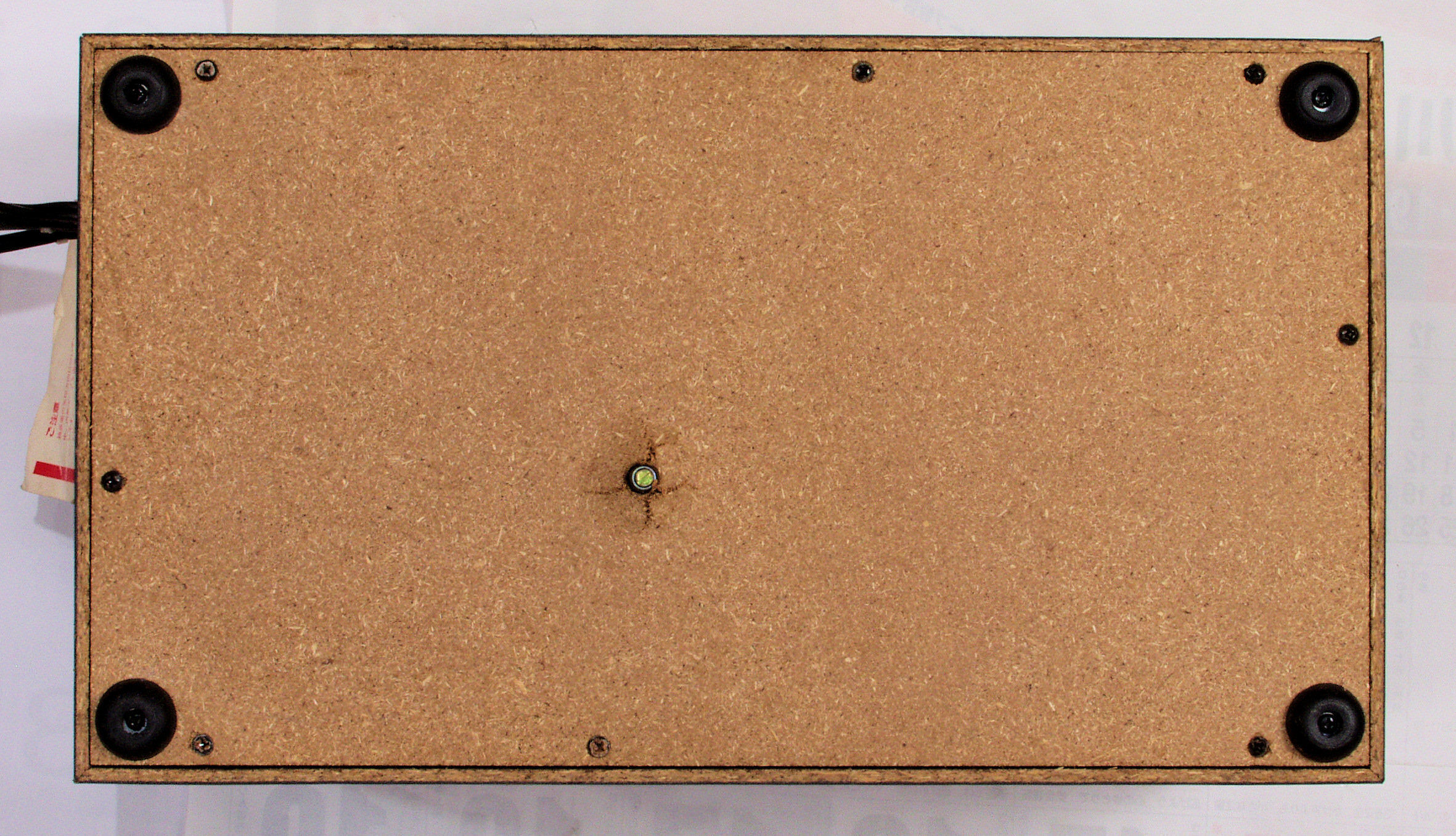

A31. 外観 下から見る、内部ユニット固定ネジが突き出ている。
A32. 外観 下から見る、下蓋前側「止めネジ」、外した形跡無し。
A33. 外観 下から見る、下蓋後側「止めネジ」、外した形跡無し。

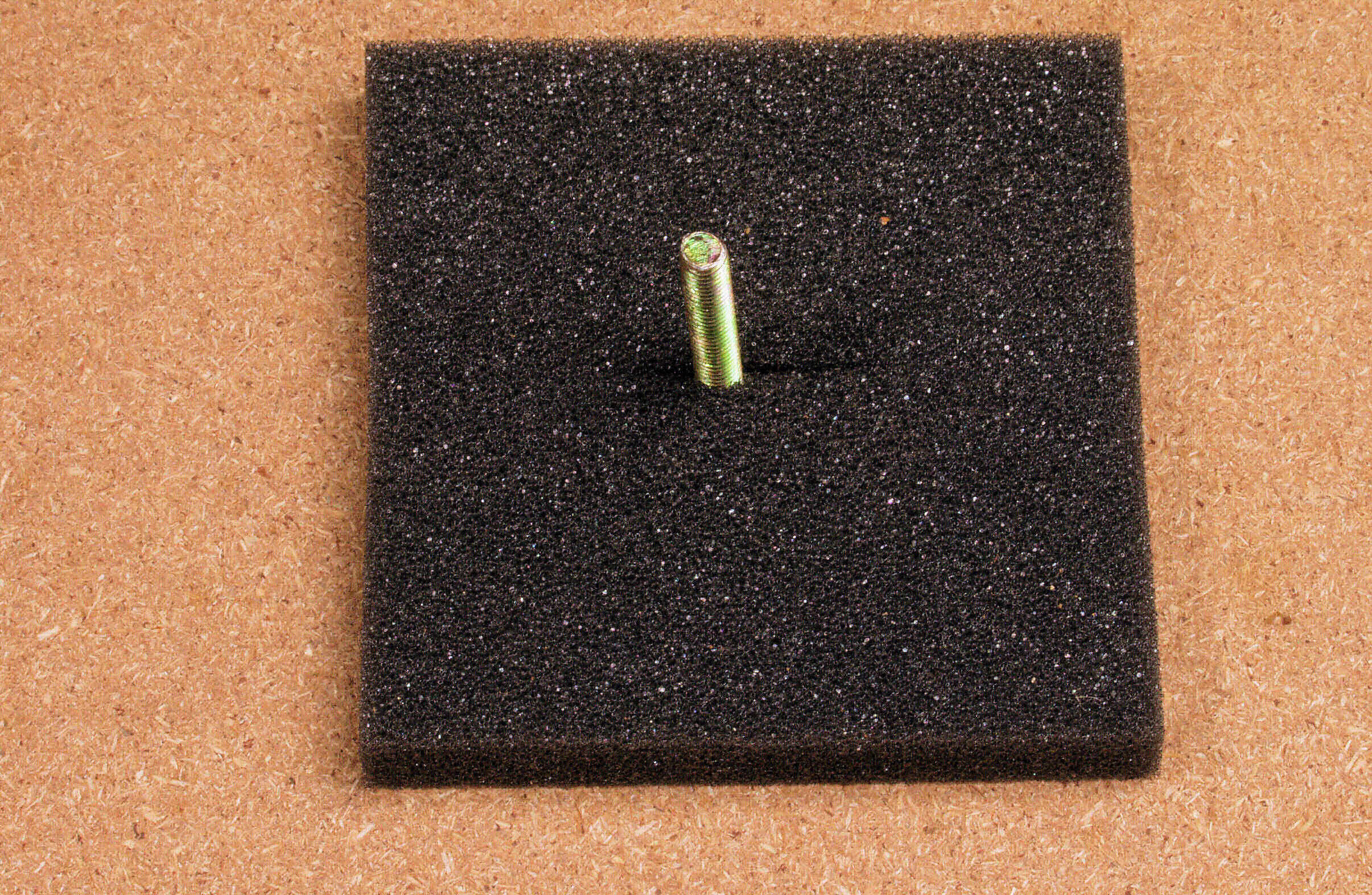

A41. 外観 ダンボール箱内の下側クッション。 内部ユニット固定ネジが当たった跡がある。
A42. 外観 ダンボール箱内の下側クッション、拡大。
A51. ダンボール箱外観、 上から見る。

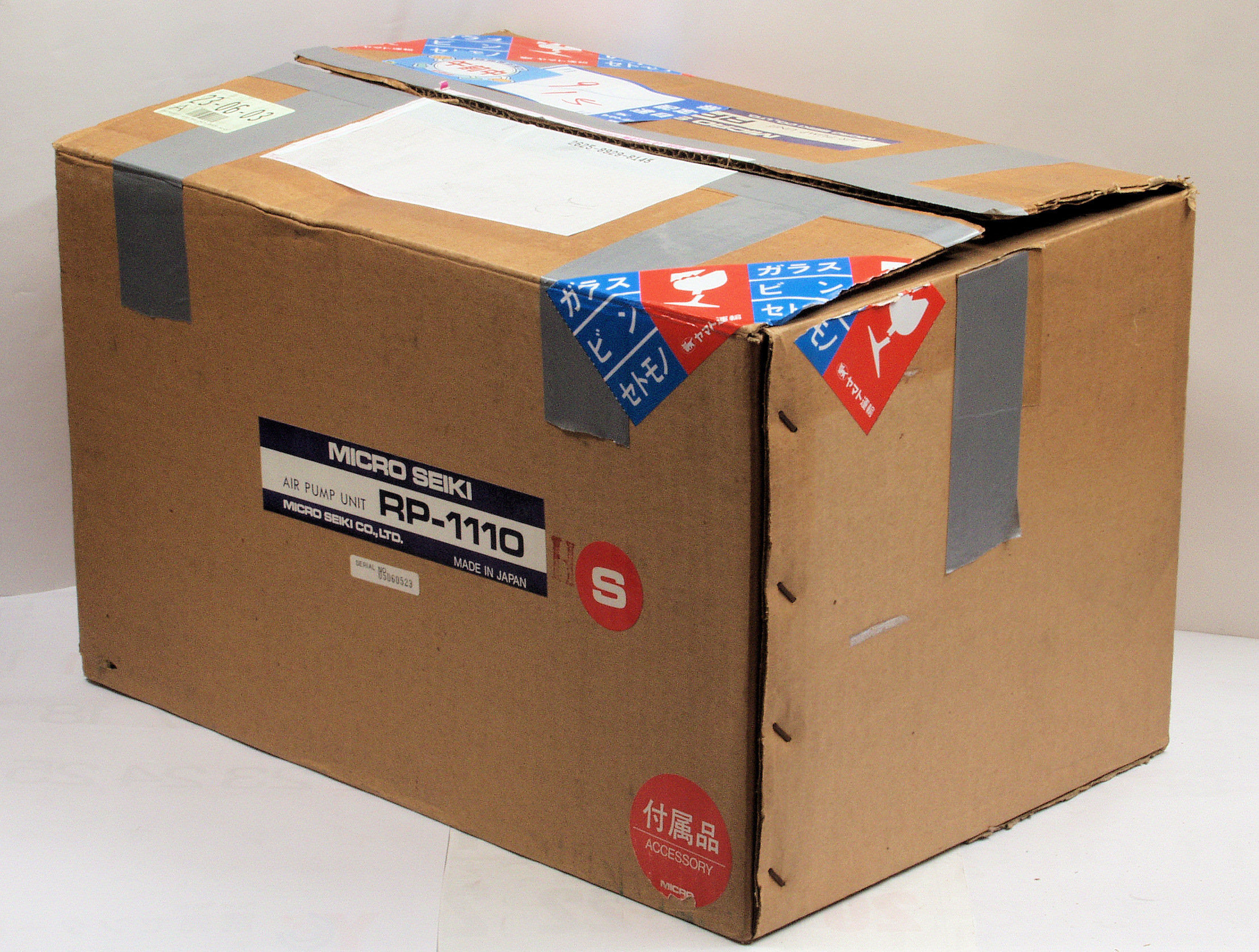

A52. ダンボール箱外観、 横上から見る。
A53. ダンボール箱外観、 横上から見る、反対側。
A54. ダンボール箱外観、 下から見る。

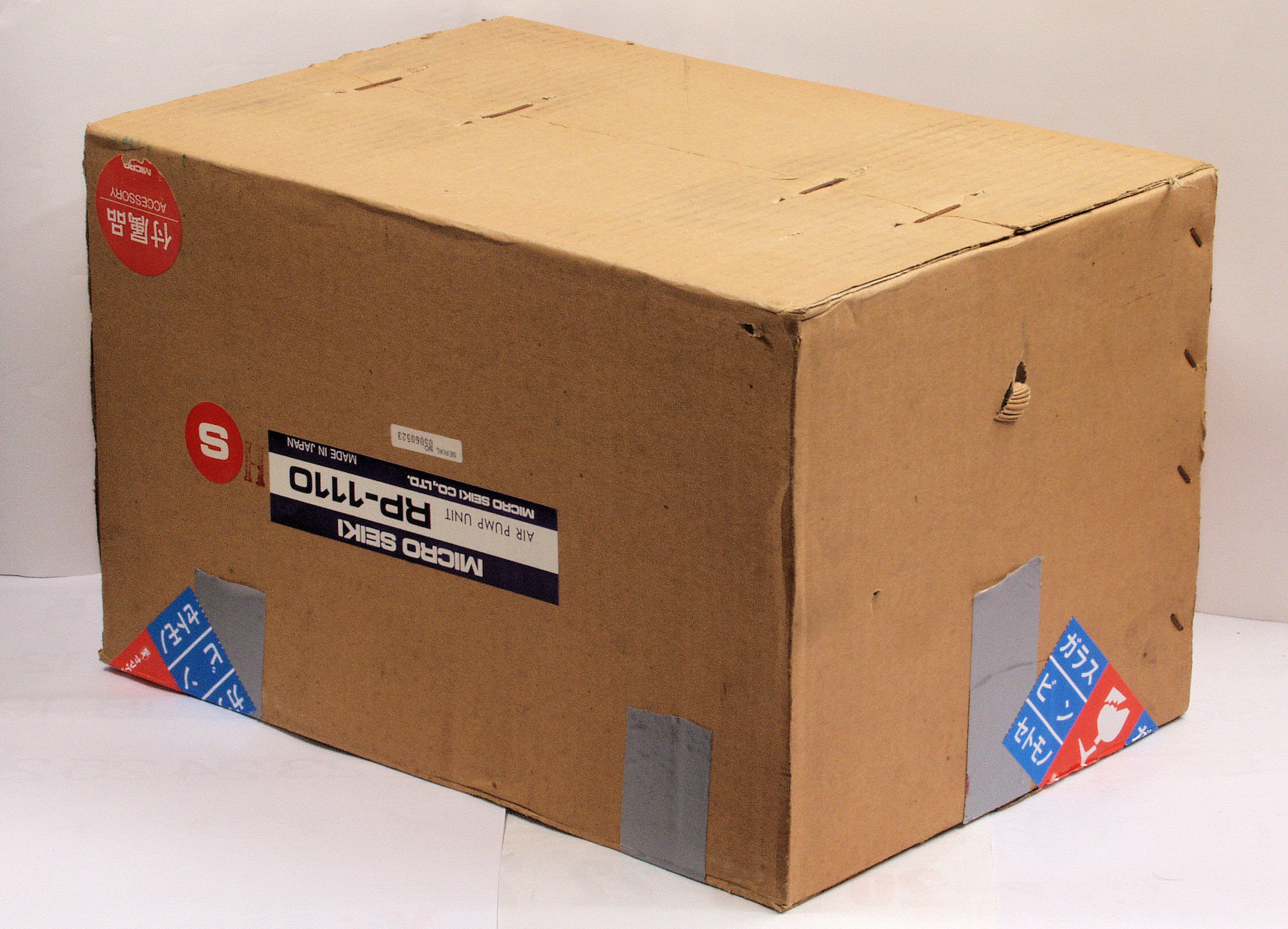

A55. ダンボール箱外観、 横下から見る。
A56. ダンボール箱外観、 横下から見る、反対側。
S. 修理前点検・測定

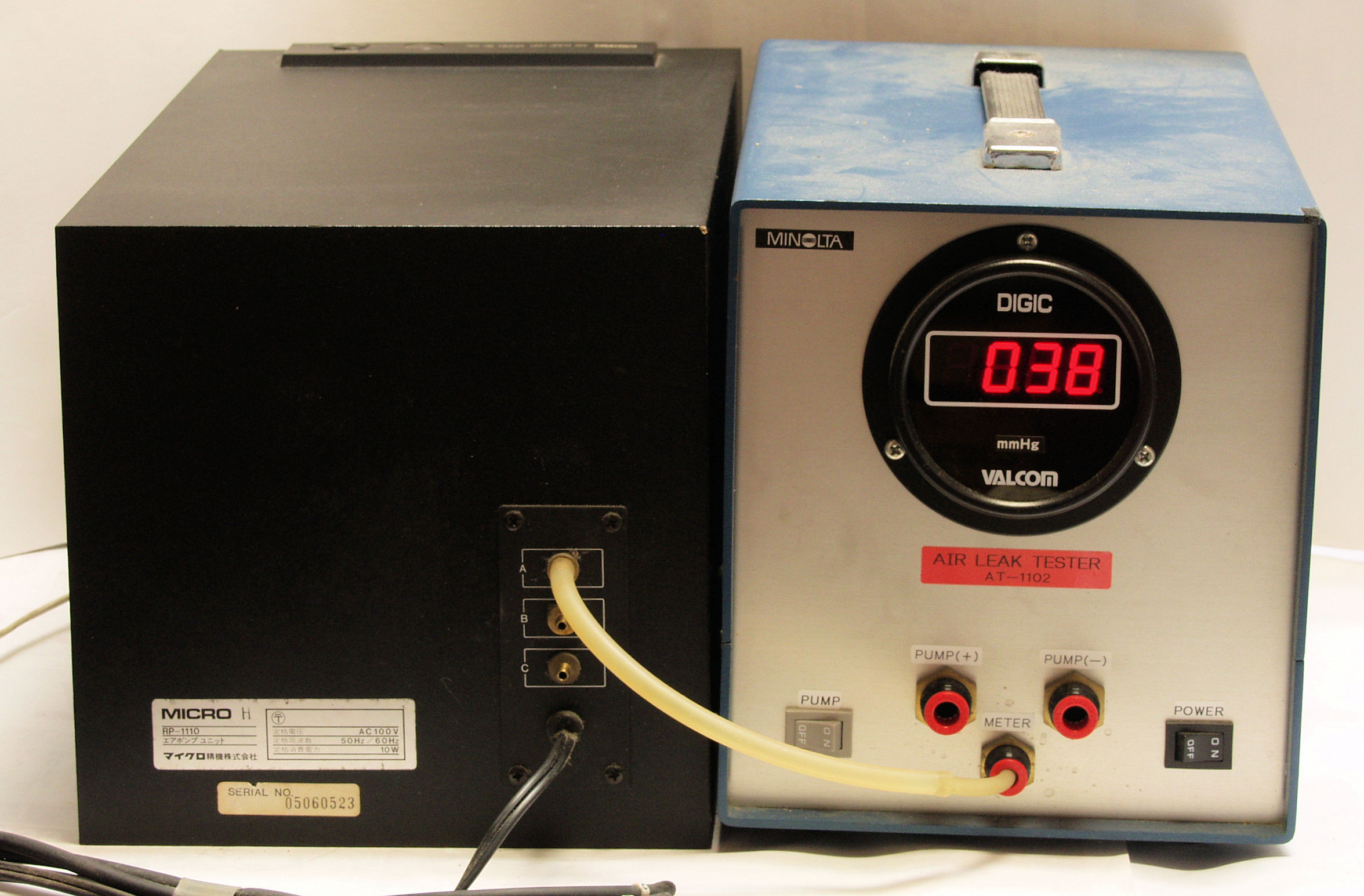

S11. 測定中 「A=吐き出し」 の圧力測定。 低い
S12. 測定中 「B=吸い込」 の圧力測定。 低い
S13. 測定中 「C=吐き出し」 の圧力測定。 低い
S21. 点検中 下蓋表。
S22. 点検中 下蓋裏側。
S23. 点検中 下蓋止めネジ。錆が発生。
S31. 点検中 下蓋の内部ユニット固定ネジ、突き出ている。
S32. 点検中 下蓋裏側の内部ユニット固定ネジ、曲がっている。
S33. 点検中 内部ユニットの固定ネジが当たる部分。
S41. 点検中 下蓋を外し、下から見る。
S42. 点検中 ポンプケース。
S43. 点検中 エアーチャンバー、ここで脈動を吸収する。
S51. 点検中 ポンプケース表。
S52. 点検中 ポンプケース裏。
C.修理状況

C11. 修理前 「A=吐き出し用ポンプ」
C12. 修理(交換)後 「A=吐き出し用ポンプ」 ユニット
C13. 圧力測定中の「A=吐き出し用ポンプ」
C21. 修理前 「B.C=吐き出し・吸い込みポンプ」
C22. 修理中 「B.C=吐き出し・吸い込みポンプ」、吸引フイルター交換。 左黒色=交換前、右白色=交換後。
C23. 修理(交換)後 「B.C=吐き出し・吸い込みポンプ」 ユニット
C24. 圧力測定中の「C=吐き出し」
C25. 圧力測定中の「B=吸い込み」
C31. 修理前  止めネジ、錆が発生。
C32. 修理中  止めネジ、錆が発生。
C33. 完成  天日で乾燥中。
C51. 修理前 ポンプ取り付け金具類、錆が出ている。
C52. 修理前 ポンプ取り付け金具類、錆止めにラッカーを吹き付ける。
C61. 修理前 接着材が劣化した圧縮板。
C62. 修理中 圧縮板にボンドを塗って固めている
C63. 修理前 接着材が劣化した圧縮板2。
C64. 修理中 圧縮板にボンドを塗って固めている2.
C71. 修理前 木ネジで割れた、「ポンプ取り付け板」。
C72. 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。
C73. 修理前 木ネジで割れた、「ポンプ取り付け板」。
C74. 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。
C81. 修理前 底板表。
C82. 修理後 底板表、湿気止めにラッカーを吹き付ける。
C83. 修理前 底板裏。
C84. 修理後 底板裏、湿気止めにラッカーを吹き付ける。
C91. 修理前 ヒューズ基板。
C93. 修理前 ヒューズ基板裏。
C94. 修理(半田補正)後 ヒューズ基板裏。
C95. 完成ヒューズ基板裏。
CA1. 修理前 上から見る
CA2. 修理中 圧縮板にボンドを塗って固めた所。
CA3. 修理中 圧縮板にボンドを塗って固めた所、大きな割れに2回目。
CA4. 修理後 上から見る
CA5. 完成
E. 調整・測定>
E1. 圧力測定 A端子
E2. 圧力測定 B端子。 C端子圧力より低いのは、調整バイバスが有る為。
E4. C圧力が上がらない、チャンバーの漏れ修理中。
E5. 圧力測定 C端子。
