| ＭＩＣＲＯ Ｐｕｍｐｕｎｉｔ ＲＰ１１１０． ７台目修理記録 |
| 平成１９年８月６日到着 ８月１０日完成 |
|
| Ａ． 修理前の状況 Ａ−１． 点検中 「Ａ＝吐き出し」 の圧力測定。 かなり低い |
 |
| Ａ−２． 点検中 「Ｂ＝吸い込」 の圧力測定。 低い |
 |
| Ａ−３． 点検中 「Ｃ＝吐き出し」 の圧力測定。 低い |
 |

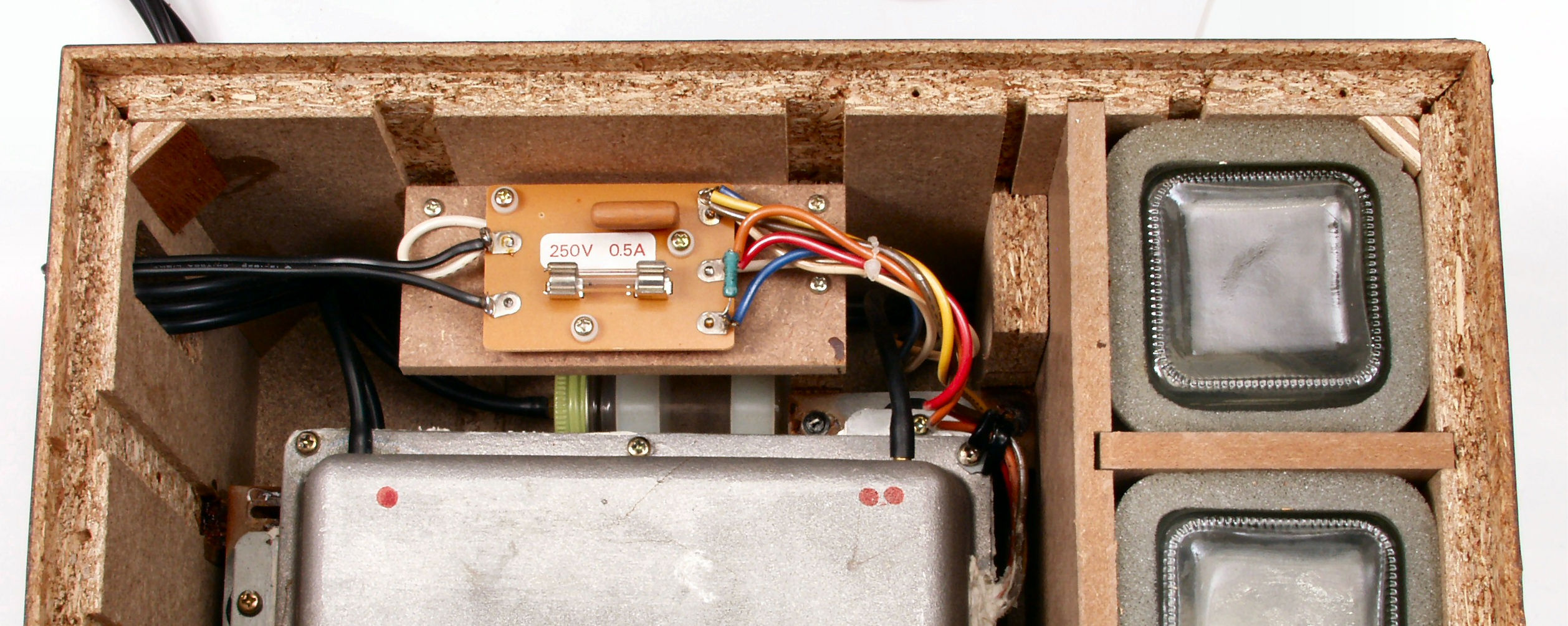

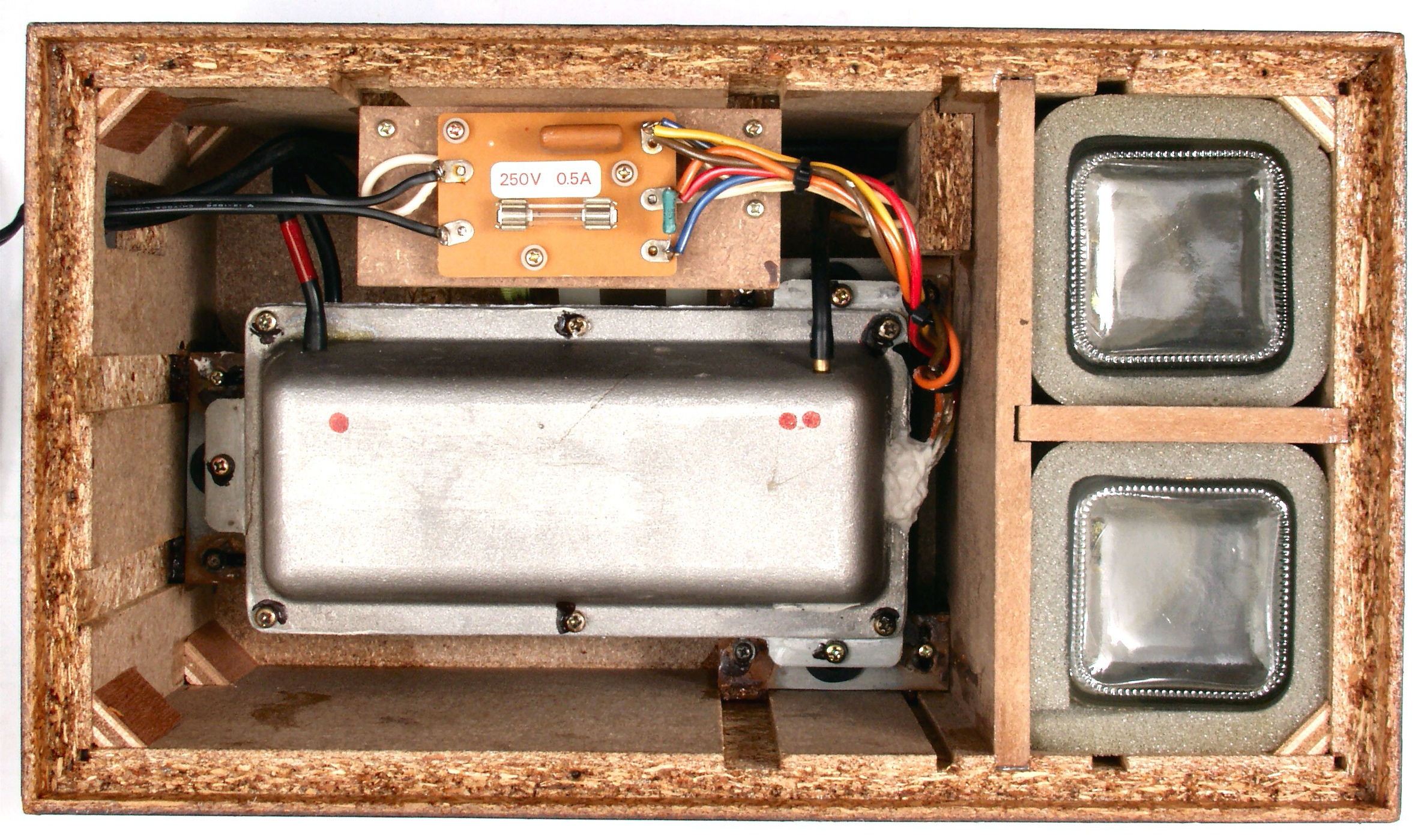

| Ａ−４． 点検中 上から見る。 かなり状態が悪く、手間が掛かる！ |
 |
| Ａ−５Ａ． 点検中 圧縮材の糊がきかなくなり始めている。又、何回もネジを開閉したので、ネジ穴が大きくなり、効かない。 |
 |
| Ａ−５Ｂ． 点検中 圧縮材の糊がきかなくなり始めている。又、何回もネジを開閉したので、ネジ穴が大きくなり、効かない。 |
 |

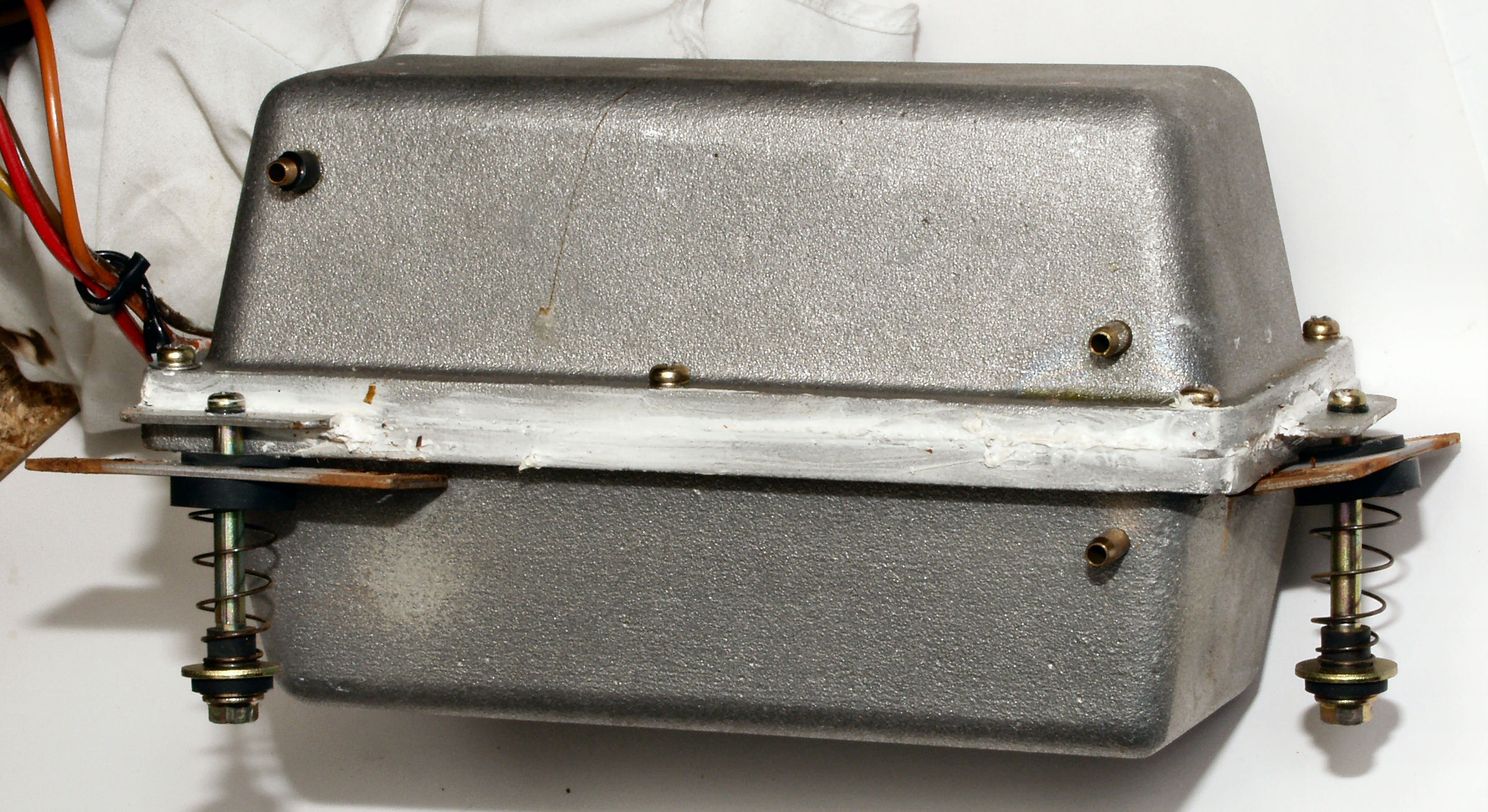

| Ａ−６． 点検中 ユニットの固定が２ヶ所４本の木ネジが完全に取れていた。 何回もネジを開閉したので、ネジ穴が大きくなり、効かない所へ、宅配（クロネコヤマト）の扱いが悪いため！ （埼玉県戸田市→群馬県前橋市） |
 |

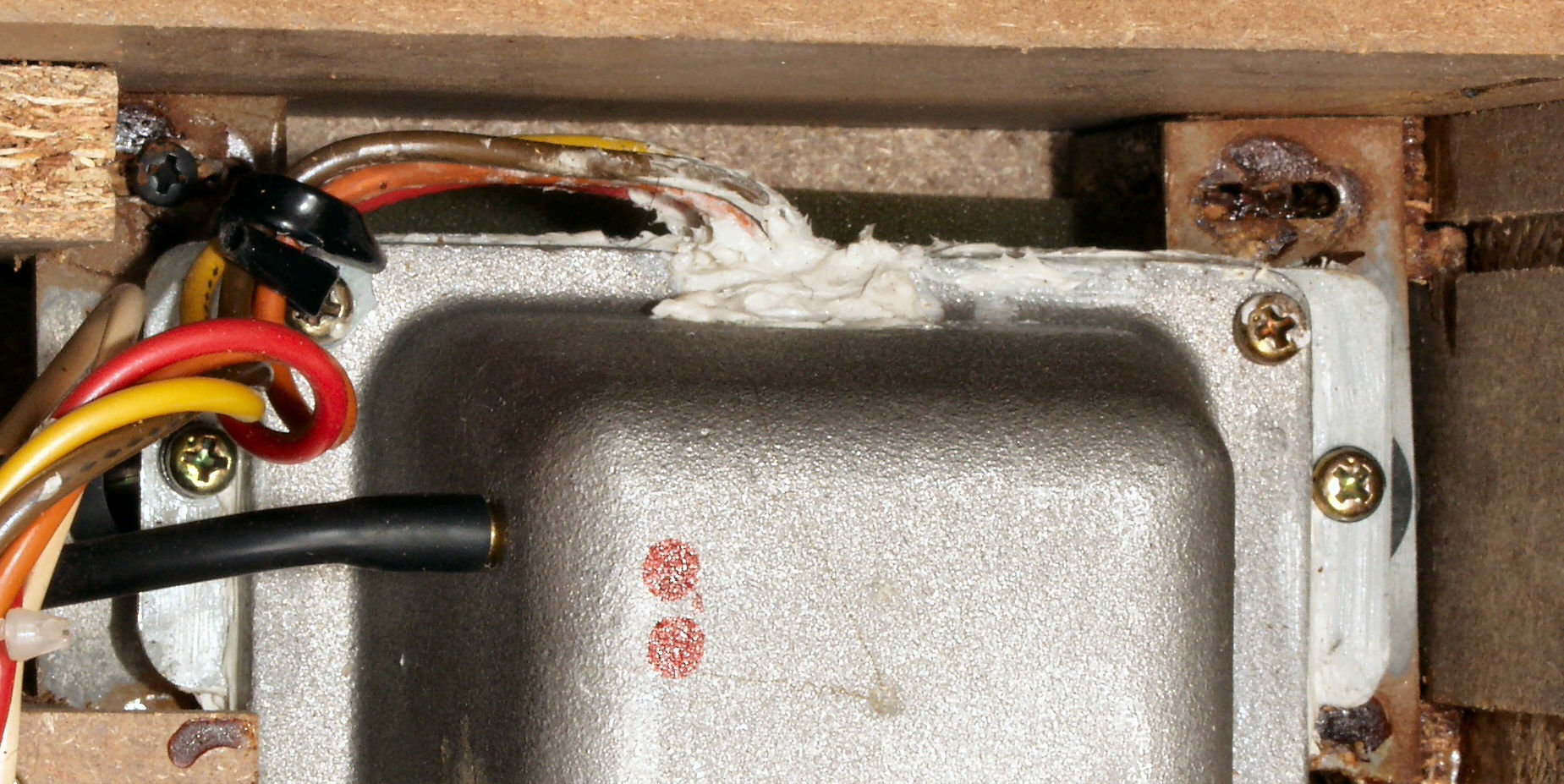

| Ａ−７Ａ． 点検中 ユニットの修理をこころ見たのか、ホース付けねに赤マーク有り シリコン・コーキングがたっぷり付いている。 これ取るの大変なので、修理費は１万円ＵＰ！！ 手直し修理は倍の手間と技術がいる |
 |
| Ａ−７Ｂ． 点検中 ユニットの修理をこころ見たのか、ホース付けねに赤マーク有り シリコン・コーキングがたっぷり付いている。 これ取るの大変なので、修理費は１万円ＵＰ！！ 手直し修理は倍の手間と技術がいる |
 |

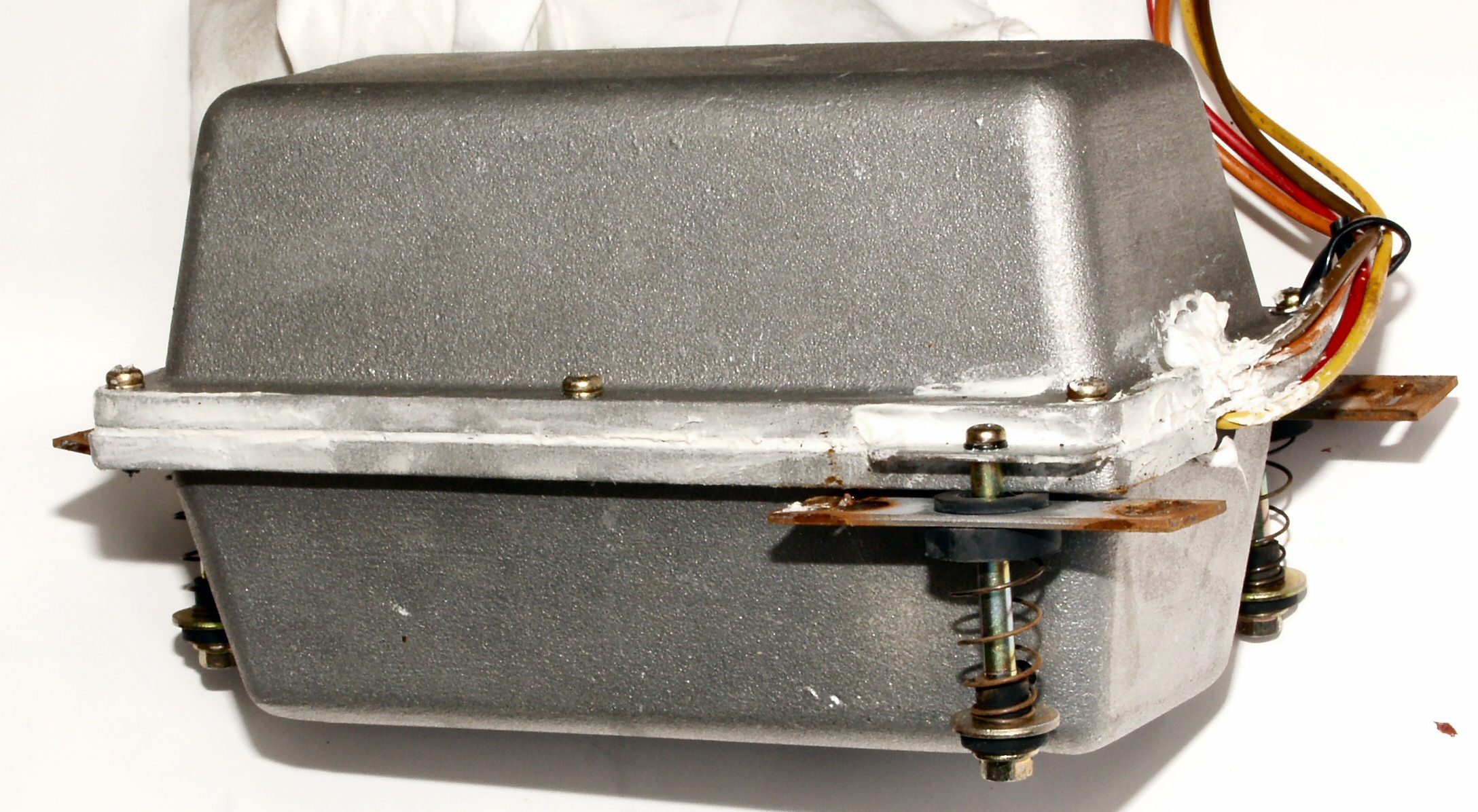

| Ａ−８Ａ． 点検中 ユニットの修理をこころ見たのか、意味の無い「シリコン・コーキング」がたっぷり付いている。 これ取るの大変なので、修理費は１万円ＵＰ！！ 手直し修理は倍の手間と技術がいる |
 |
| Ａ−８B． 点検中 ユニットの修理をこころ見たのか、意味の無い「シリコン・コーキング」がたっぷり付いている。 これ取るの大変なので、修理費は１万円ＵＰ！！ 手直し修理は倍の手間と技術がいる |
 |
| Ａ−８Ｃ． 点検中 ユニットの修理をこころ見たのか、意味の無い「シリコン・コーキング」がたっぷり付いている。 こちら側は開放なので不要！ |
 |
| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 「Ａ＝吐き出し用ポンプ」 |
 |

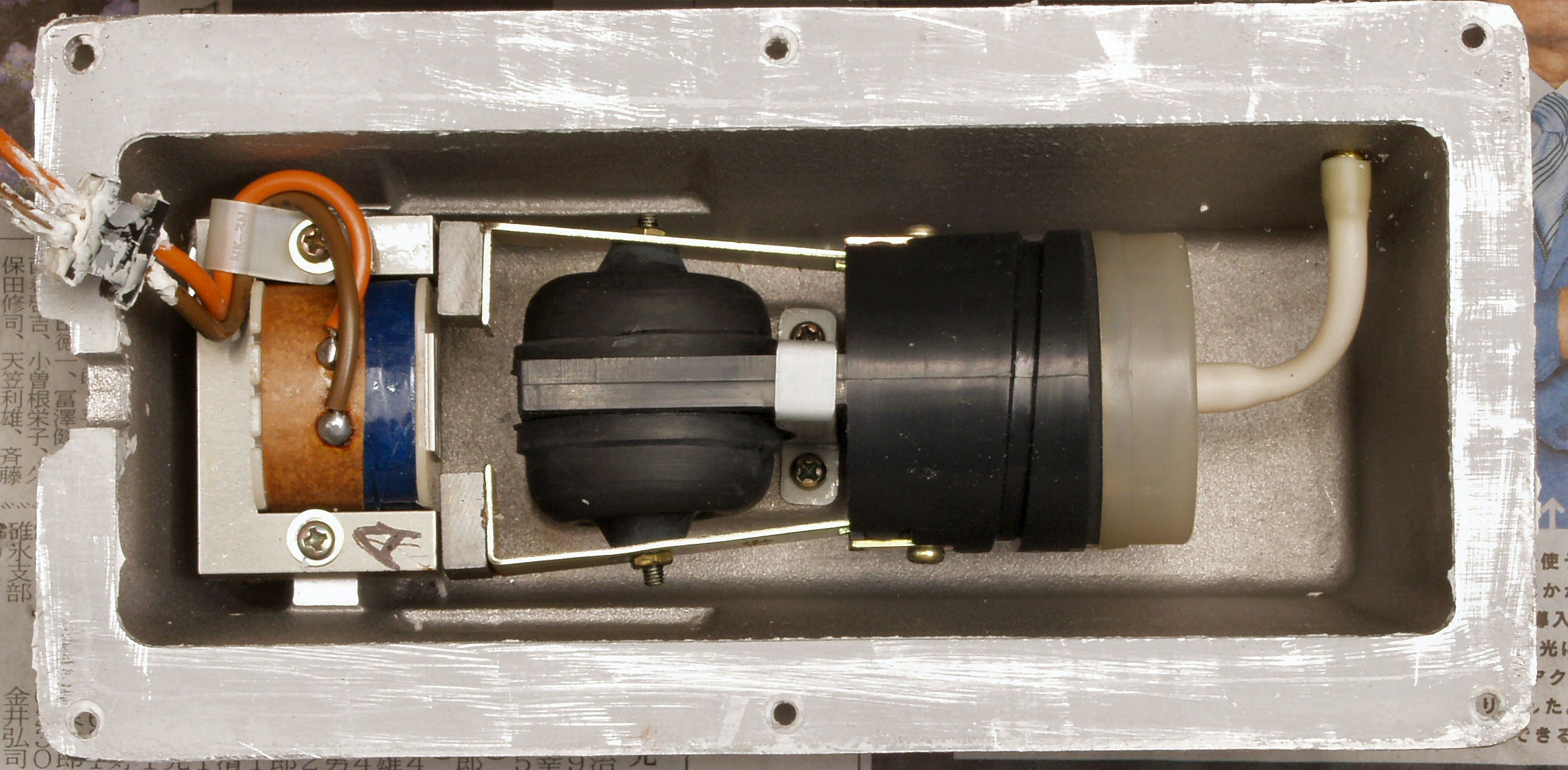

| Ｃ−１Ｃ． 完成 「Ａ＝吐き出し用ポンプ」 ユニット |
 |

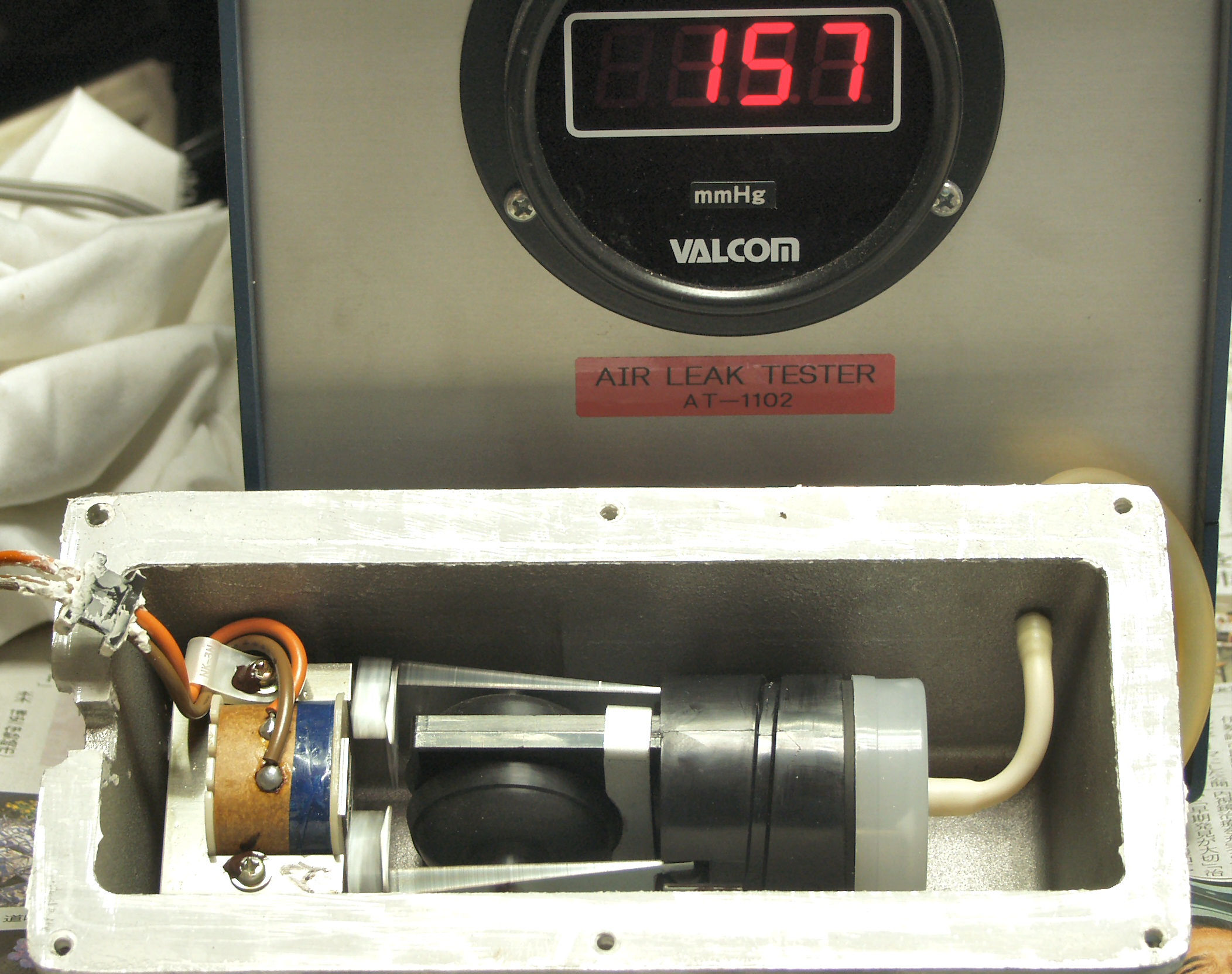

| Ｃ−１Ｄ． 圧力測定中の「Ａ＝吐き出し用ポンプ」 |
 |

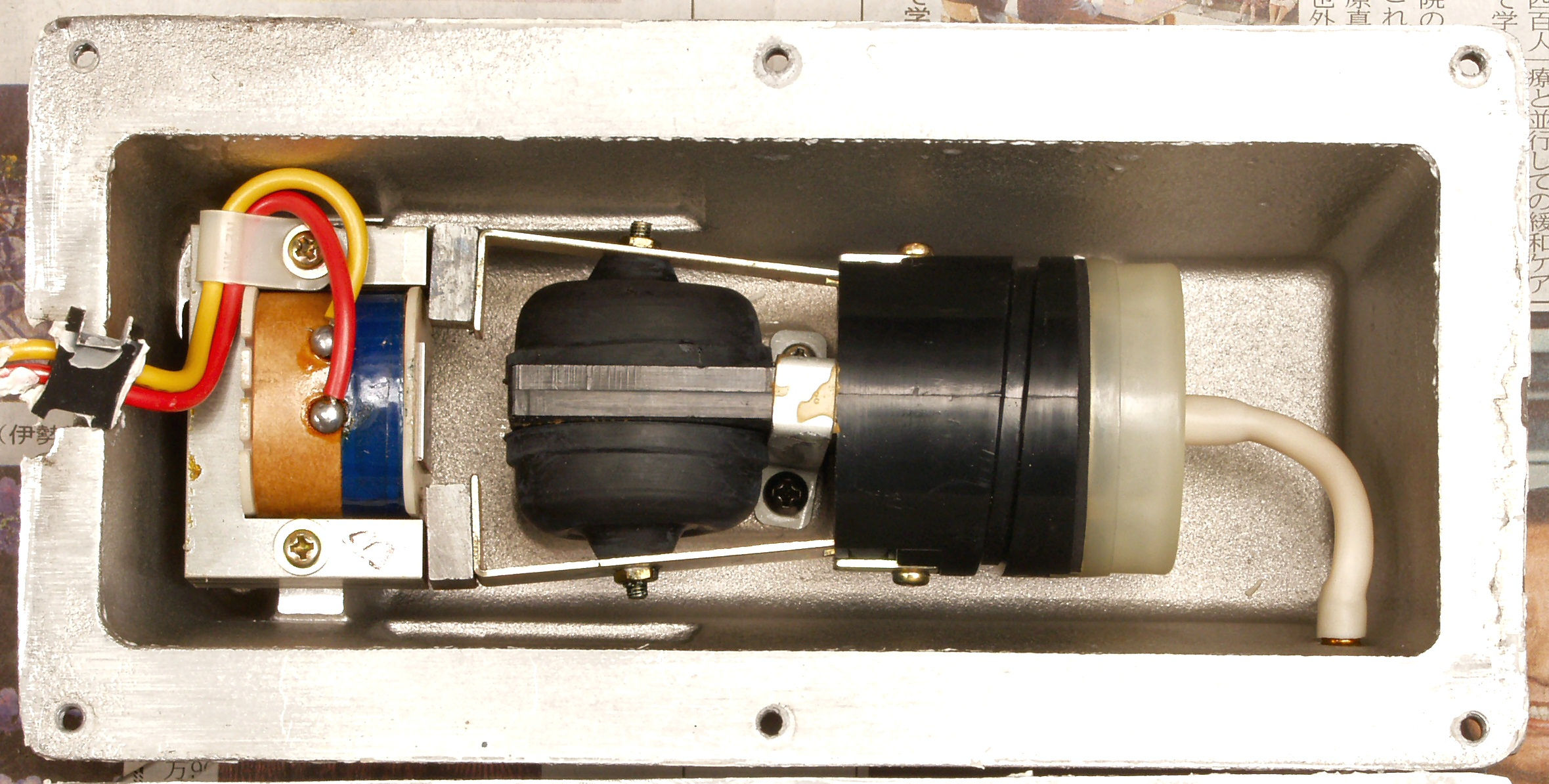

| Ｃ−２Ａ． 修理前 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 |
 |
| Ｃ−２Ｃ． 完成「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 ユニット |
 |
| Ｃ−２Ｄ． 圧力測定中の「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 |
 |

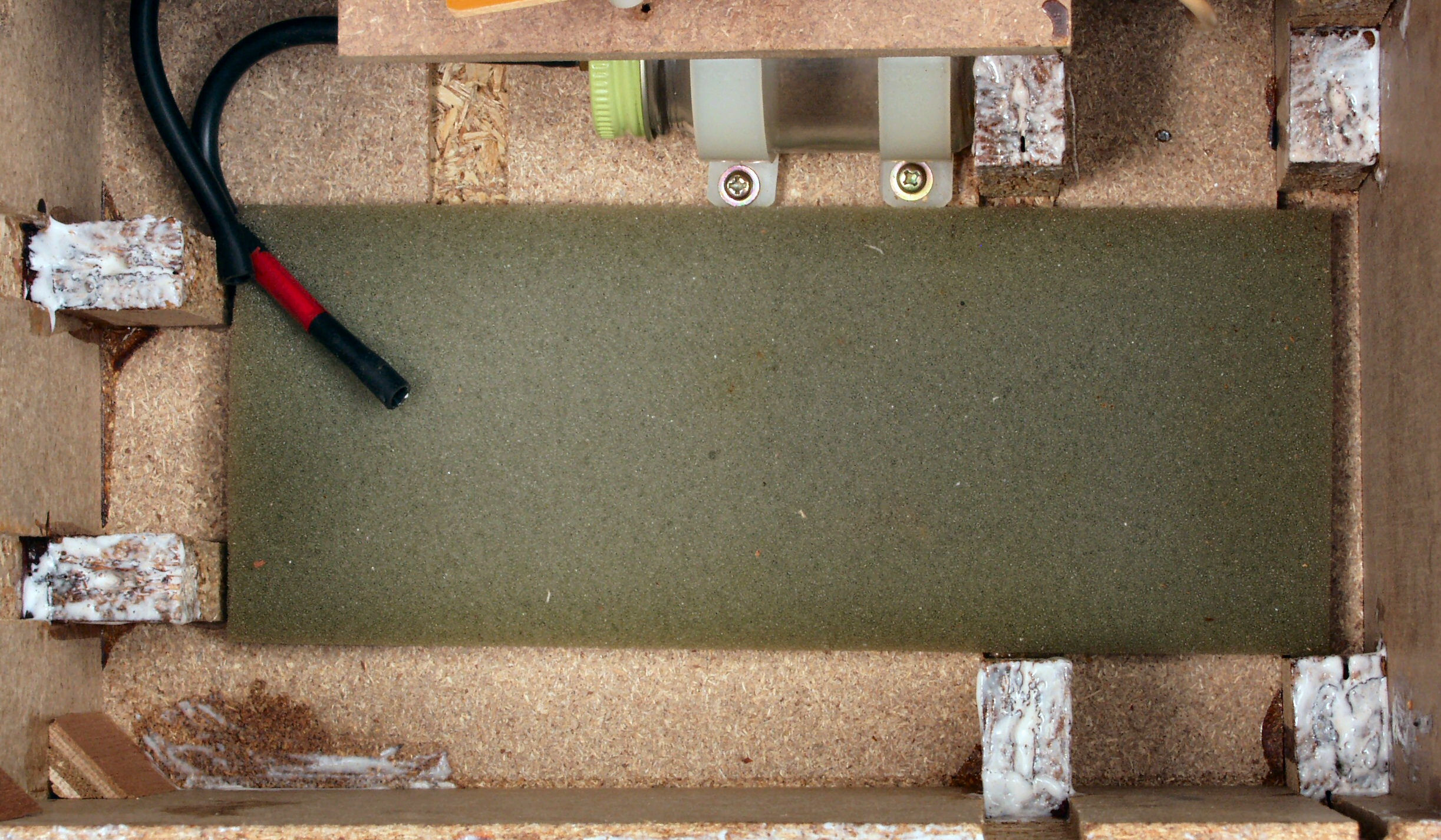

| Ｃ−３Ａ． 修理中 圧縮板にボンドを塗って固めている |
 |
| Ｃ−３Ｂ． 修理中 圧縮板にボンドを塗って固めている |
 |
| Ｃ−３Ｃ． 修理中 止め板もボンドを染みこませる |
 |

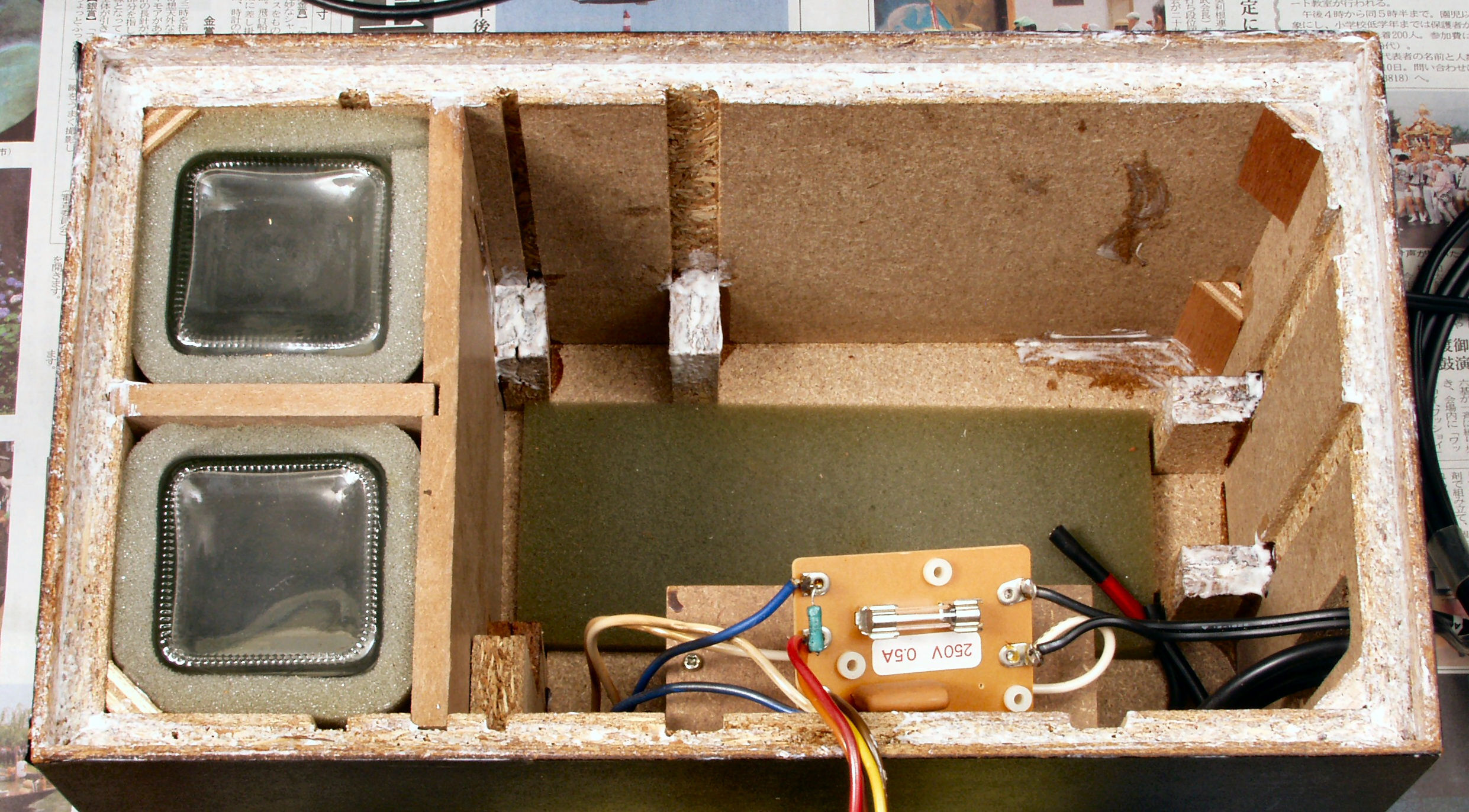

| Ｃ−４． 修理中 化粧シートが剥がれているので補修する |
 |

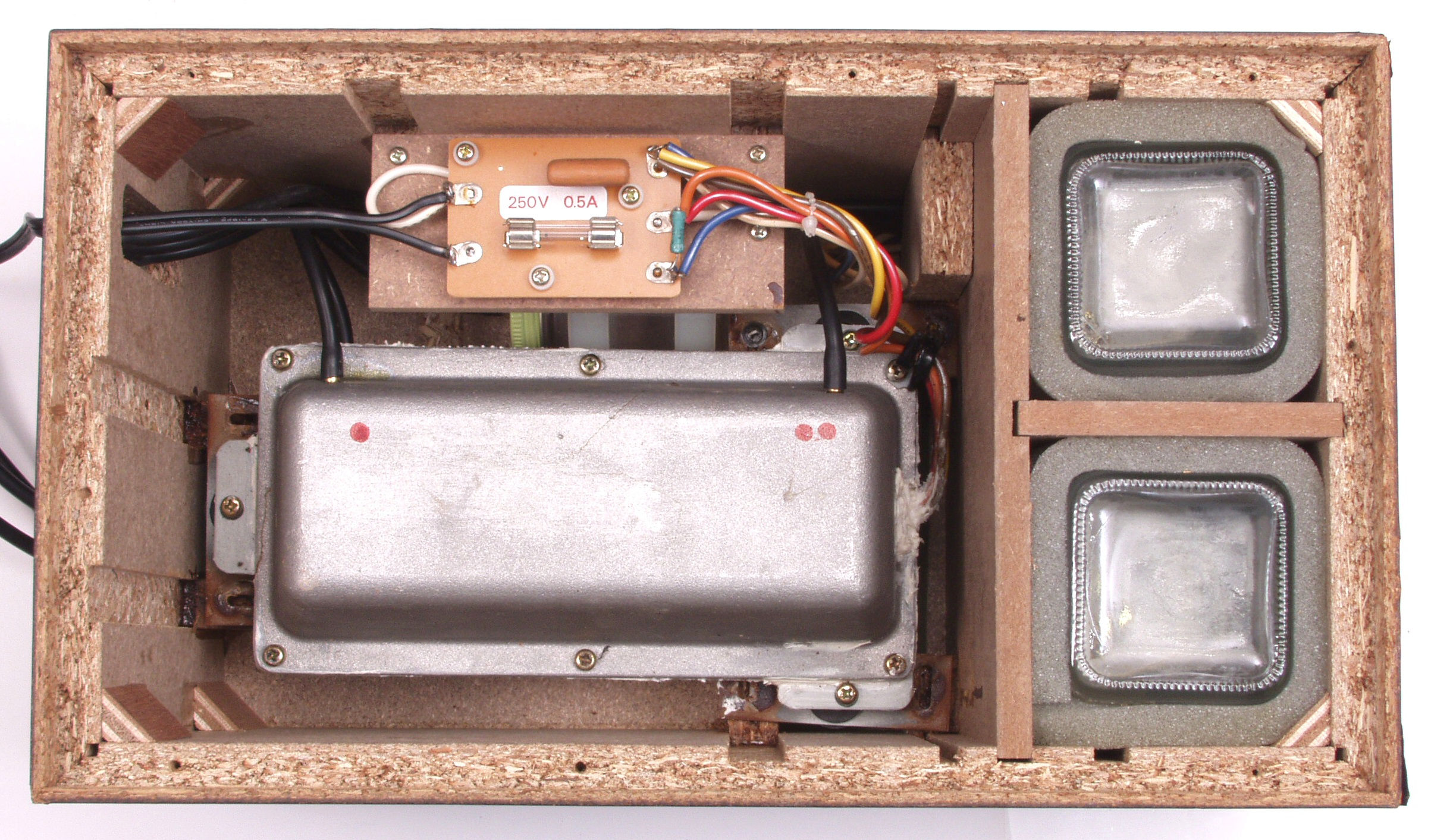

| Ｃ−５Ａ． 修理前 上から見る |
|
| Ｃ−５Ｂ． 修理後 上から見る |
 |

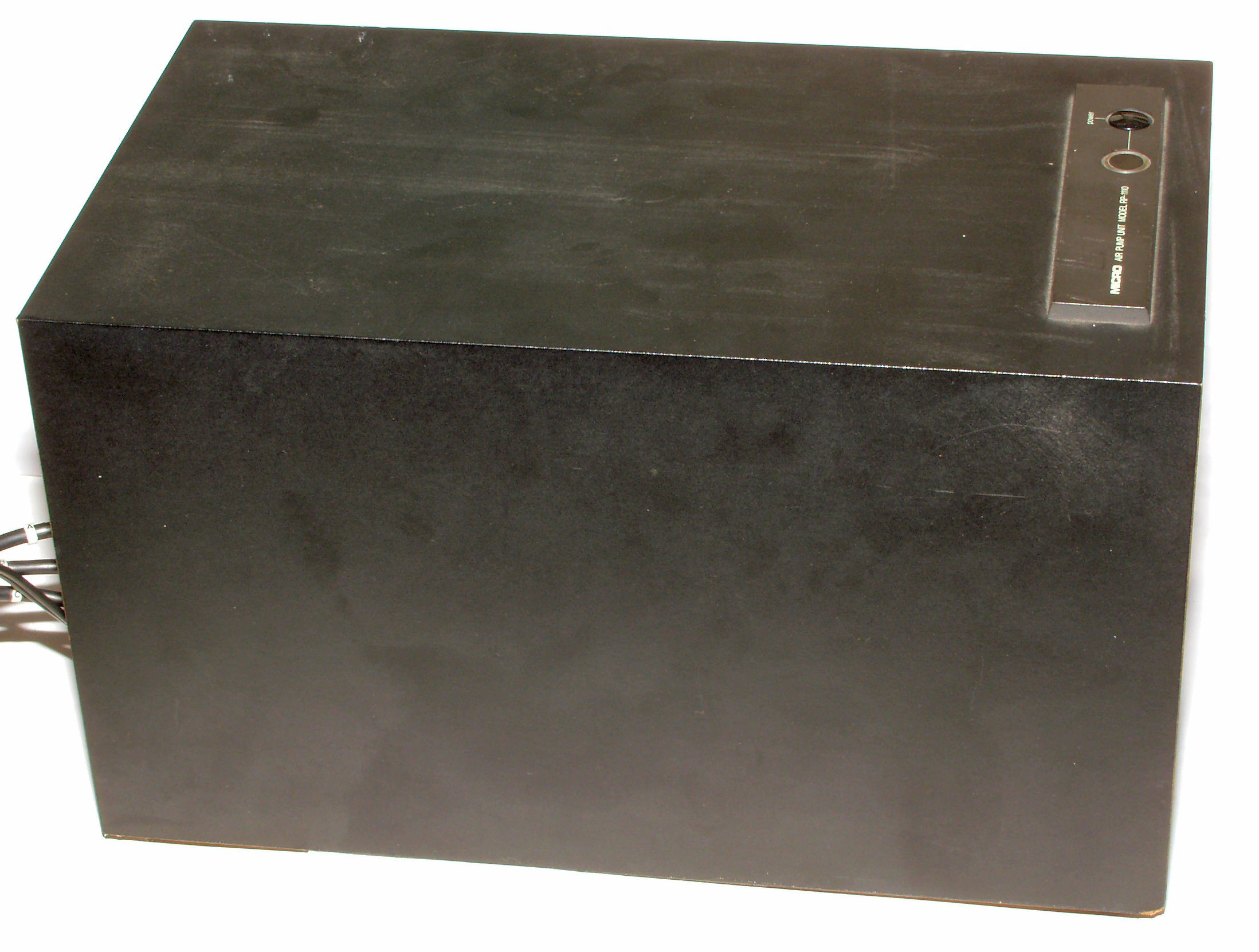

| Ｃ−６． 完成 |
 |
| Ｃ−６Ａ． 圧力測定 Ａ端子 |
 |
| Ｃ−６Ｂ． 圧力測定 Ｂ端子 |
 |

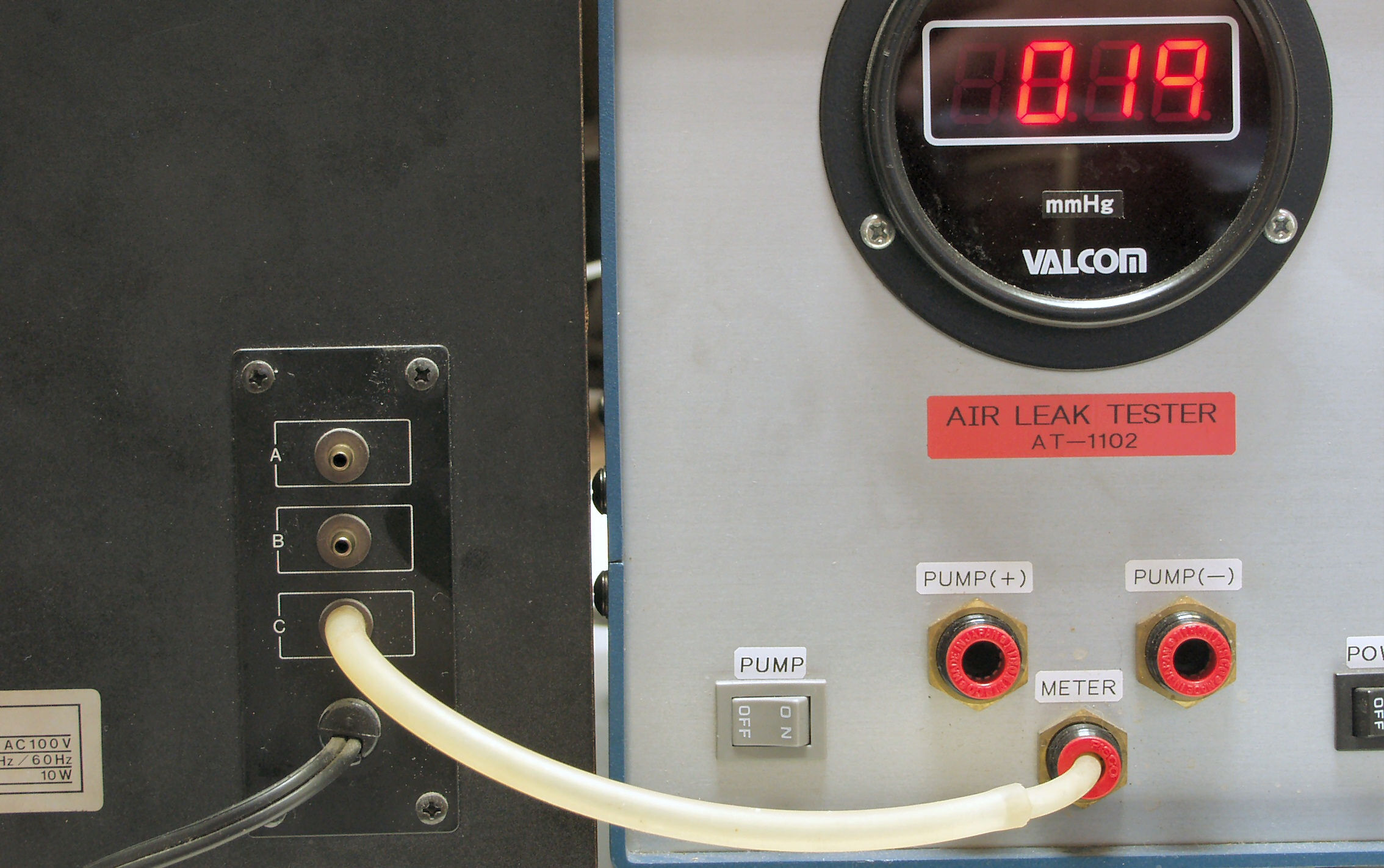

| Ｃ−６Ｃ． 圧力測定 Ｃ端子。 Ｂ端子圧力より低いのは、調整バイバスが有る為。 |
 |
| ポンプユニットは新品に交換します |
