| ＭＩＣＲＯ Ｐｕｍｐｕｎｉｔ ＲＰ１１１０． ６台目修理記録 |
| ＜＜本体 ＳＸ−１１１ＦＶの修理記録はこちら＞＞ 平成１９年３月９日持込 ４月２６日完成 |
|
| Ａ． 修理前の状況 Ａ−１． 点検中 「Ａ＝吐き出し」 の圧力測定。 かなり低い |
 |
| Ａ−２． 点検中 「Ｂ＝吸い込」 の圧力測定。 低い |
 |
| Ａ−３． 点検中 「Ｃ＝吐き出し」 の圧力測定。 低い |
 |
| Ａ−４． 点検中 上から見る |
 |
| Ａ−５． 点検中 圧縮材の糊がきかなくなり始めている |
 |
| Ａ−６． 点検中 圧縮材なので木ネジで割れる。 もう少し接着材を押し込んで欲しい！ |
 |
| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 「Ａ＝吐き出し用ポンプ」 |
 |
| Ｃ−１Ｂ． 修理（新品交換）後 「Ａ＝吐き出し用ポンプ」 ユニット |
 |
| Ｃ−１Ｃ． 完成 「Ａ＝吐き出し用ポンプ」 ユニット |
 |

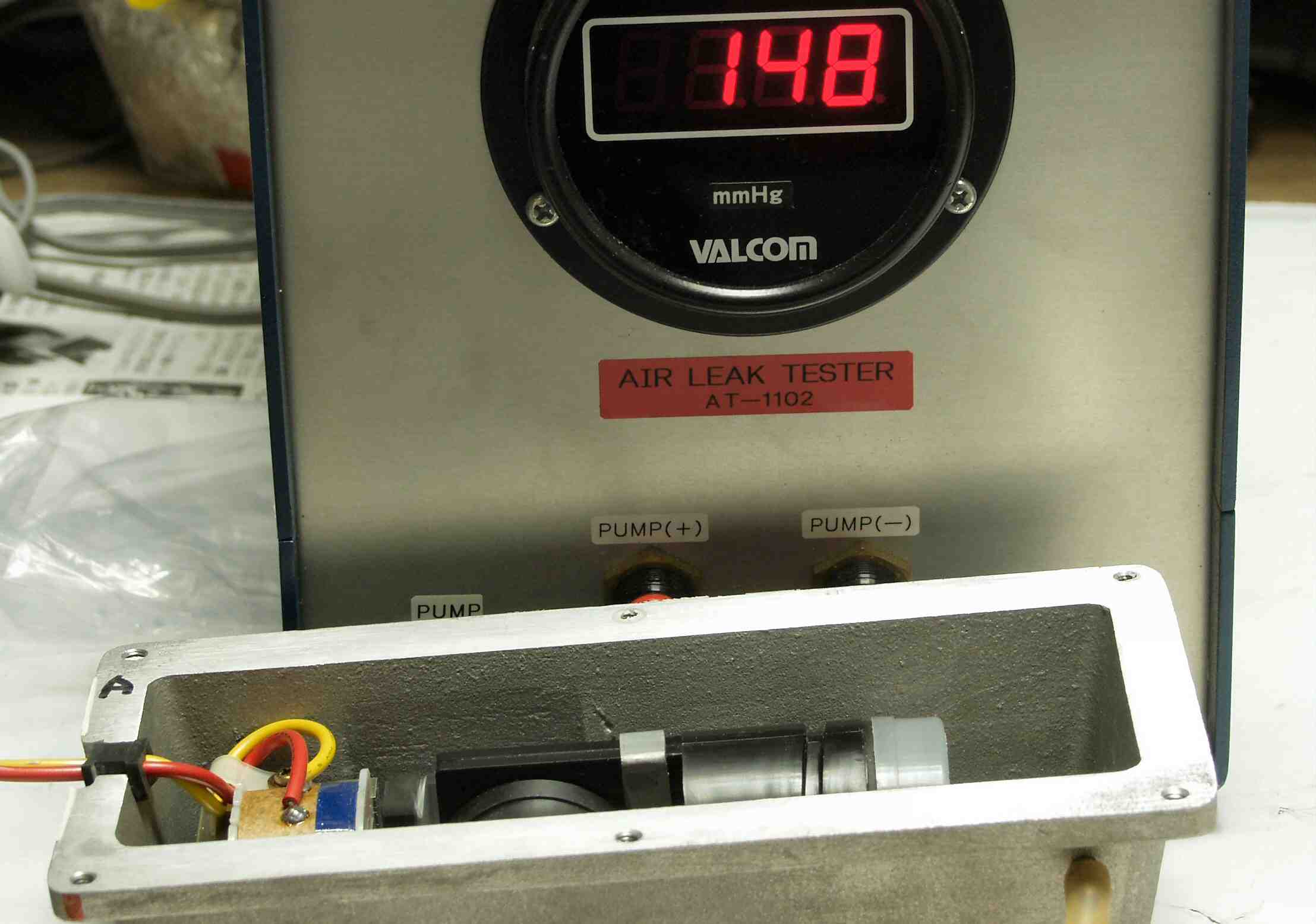

| Ｃ−１Ｄ． 圧力測定中の「Ａ＝吐き出し用ポンプ」 |
| Ｃ−２Ａ． 修理前 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 |
 |
| Ｃ−２Ｂ． 修理修理（新品交換）後 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 ユニット |
 |
| Ｃ−２Ｃ． 完成「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 ユニット |
 |

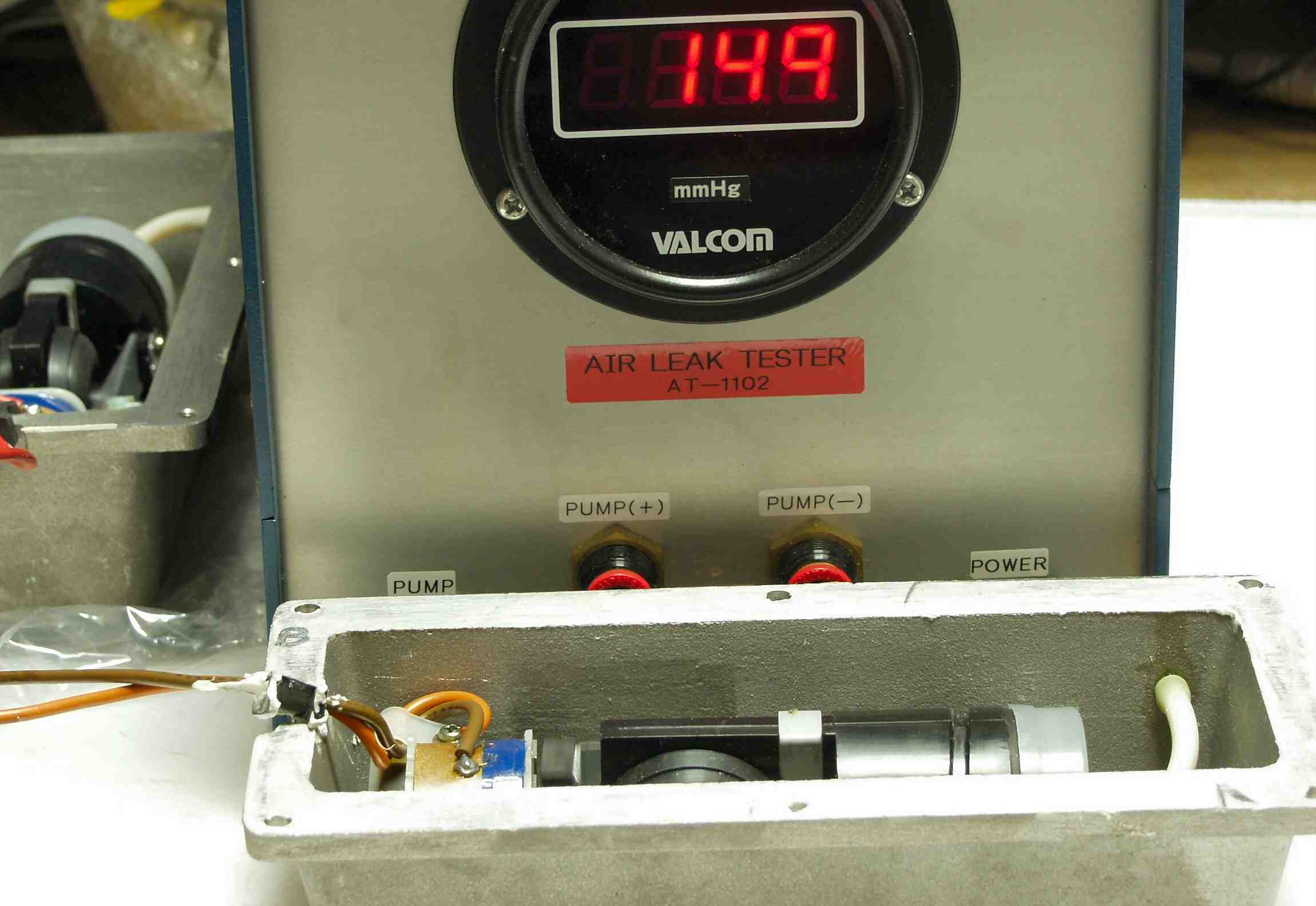

| Ｃ−２Ｄ． 圧力測定中の「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 |
| Ｃ−３Ａ． 修理中 圧縮板にボンドを塗って固めている |
 |
| Ｃ−３Ｂ． 修理中 止め板もボンドを染みこませる |
 |
| Ｃ−５Ａ． 修理前 上から見る |
|
| Ｃ−５Ｂ． 修理後 上から見る |
 |
| Ｃ−６． 完成後の圧力測定中 |
 |

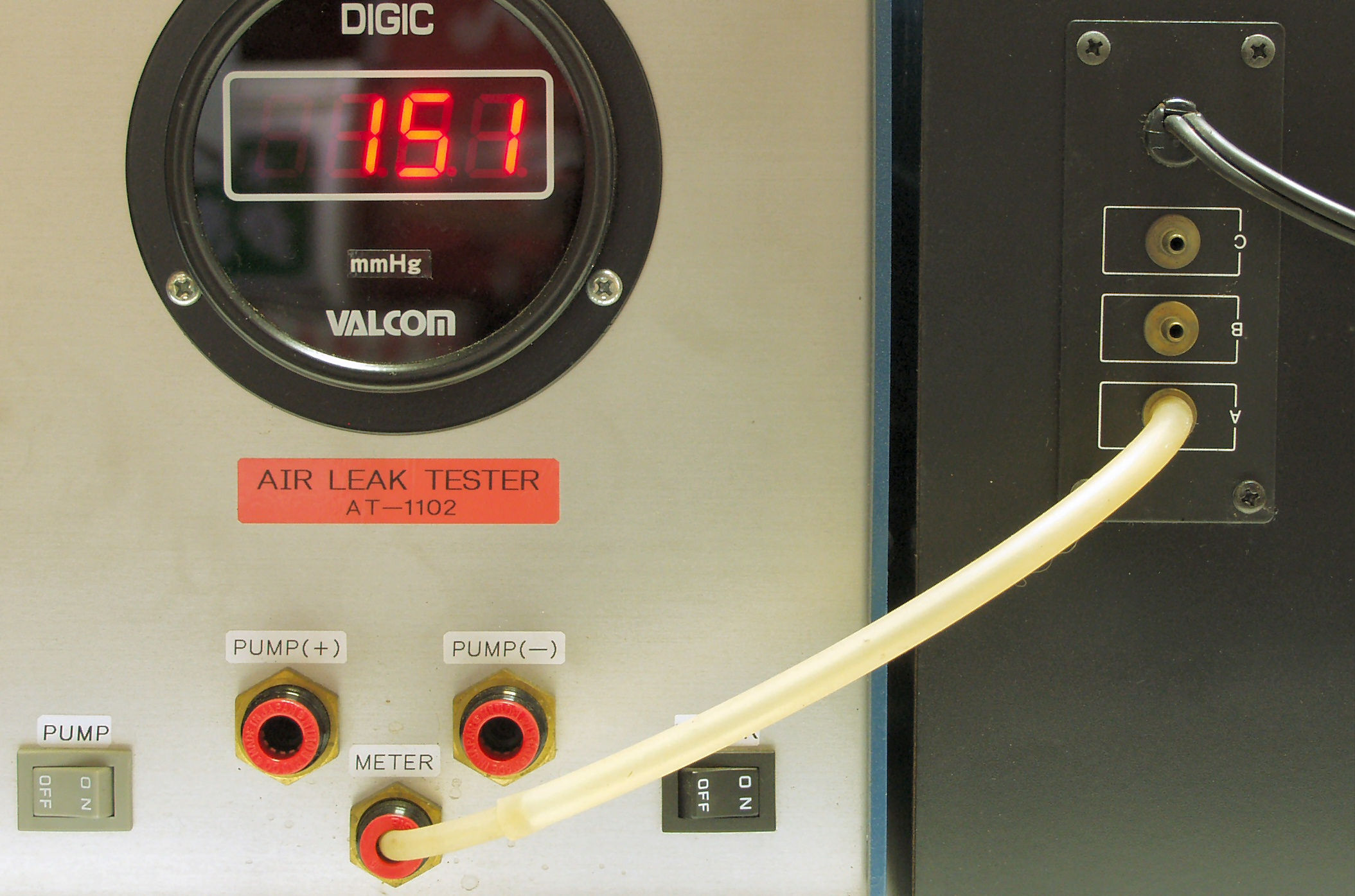

| Ｃ−６Ａ． 圧力測定 Ａ端子 |

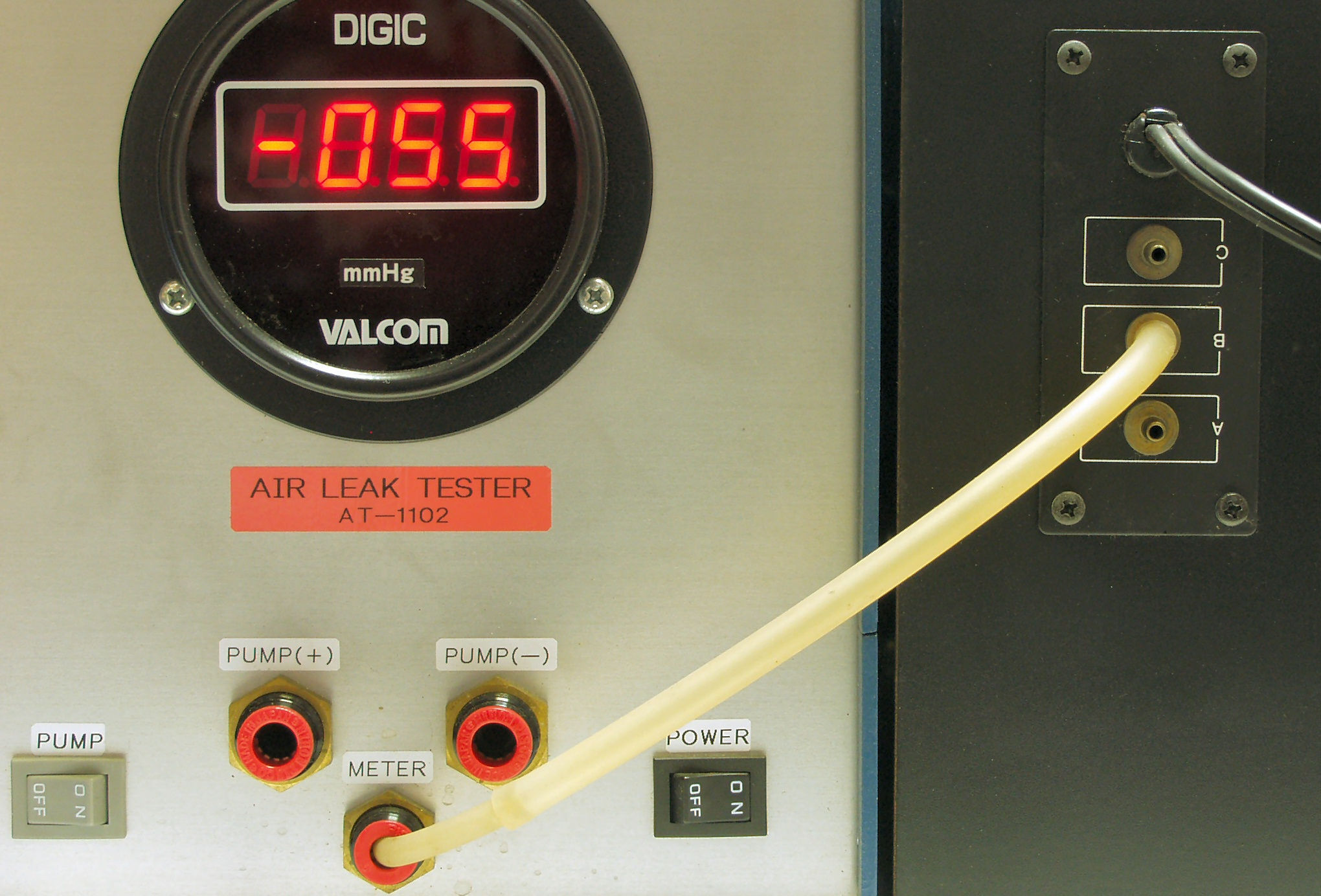

| Ｃ−６Ｂ． 圧力測定 Ｂ端子 |

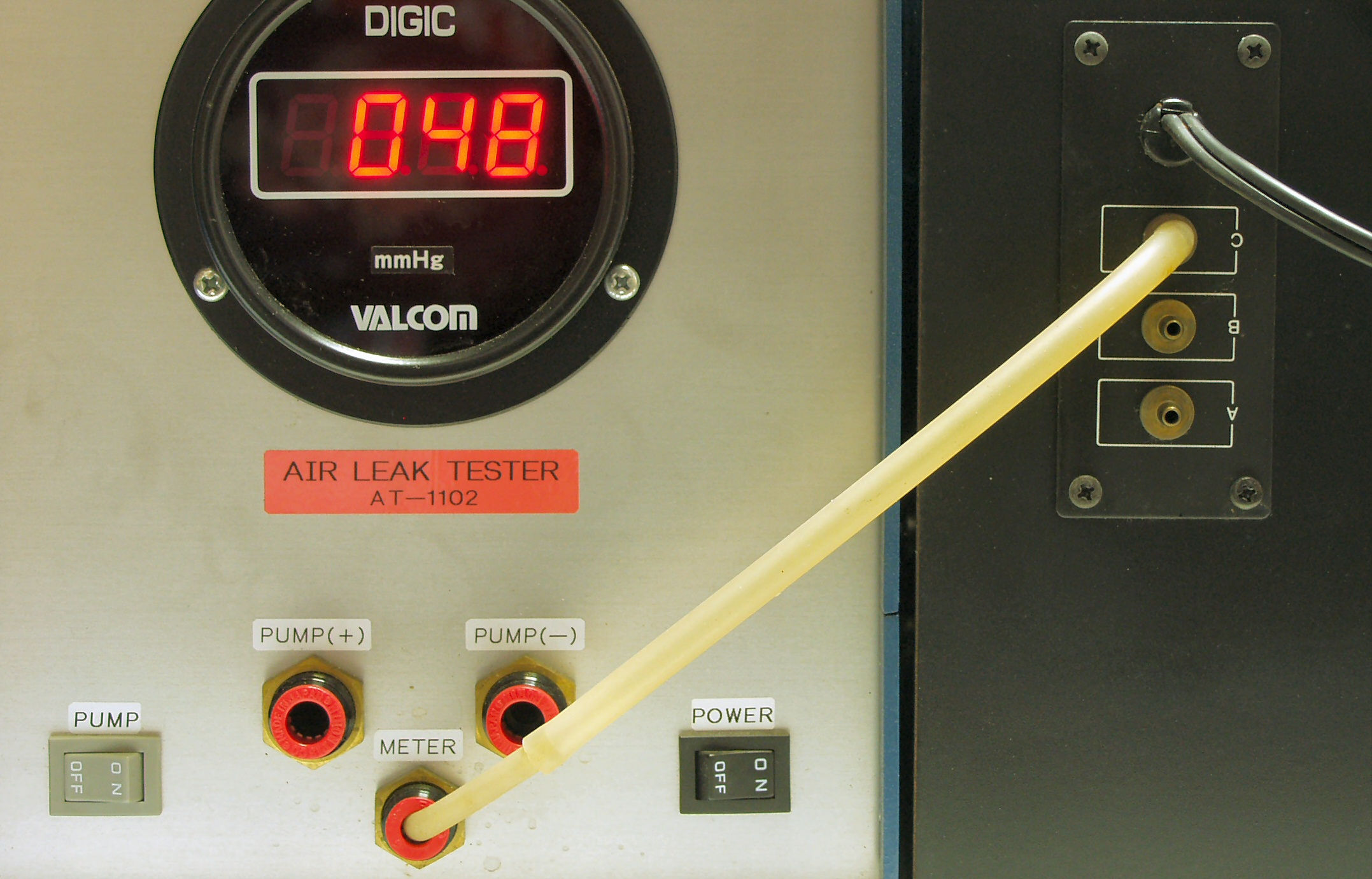

| Ｃ−６Ｃ． 圧力測定 Ｃ端子。 Ｂ端子圧力より低いのは、調整バイバスが有る為。 |
| 今回修理よりポンプユニットは新品に交換します |
