ＭＩＣＲＯ　Ｐｕｍｐｕｎｉｔ　ＲＰ１１１０．　５台目修理記録

平成１９年３月９日持込　　３月３０日完成

Ａ．　修理前の状況 　　　 レコードプレーヤSX−１１１FVに付属のものですが、しばらくぶりで電源をいれたところ 　　　　・ポンプユニット内部より機械的な異音がする 　　　　・ターンテーブルが浮上しない。 　　　　・バキュームも効かないようだ。 と言う事で、まったく機能しません Ｂ．　原因 　　　経年劣化 Ｃ．　修理状況 Ｄ．　使用部品 　　　ポンプユニット　　　　　　　　　　　２組 Ｅ．　修理費　　５０，０００円

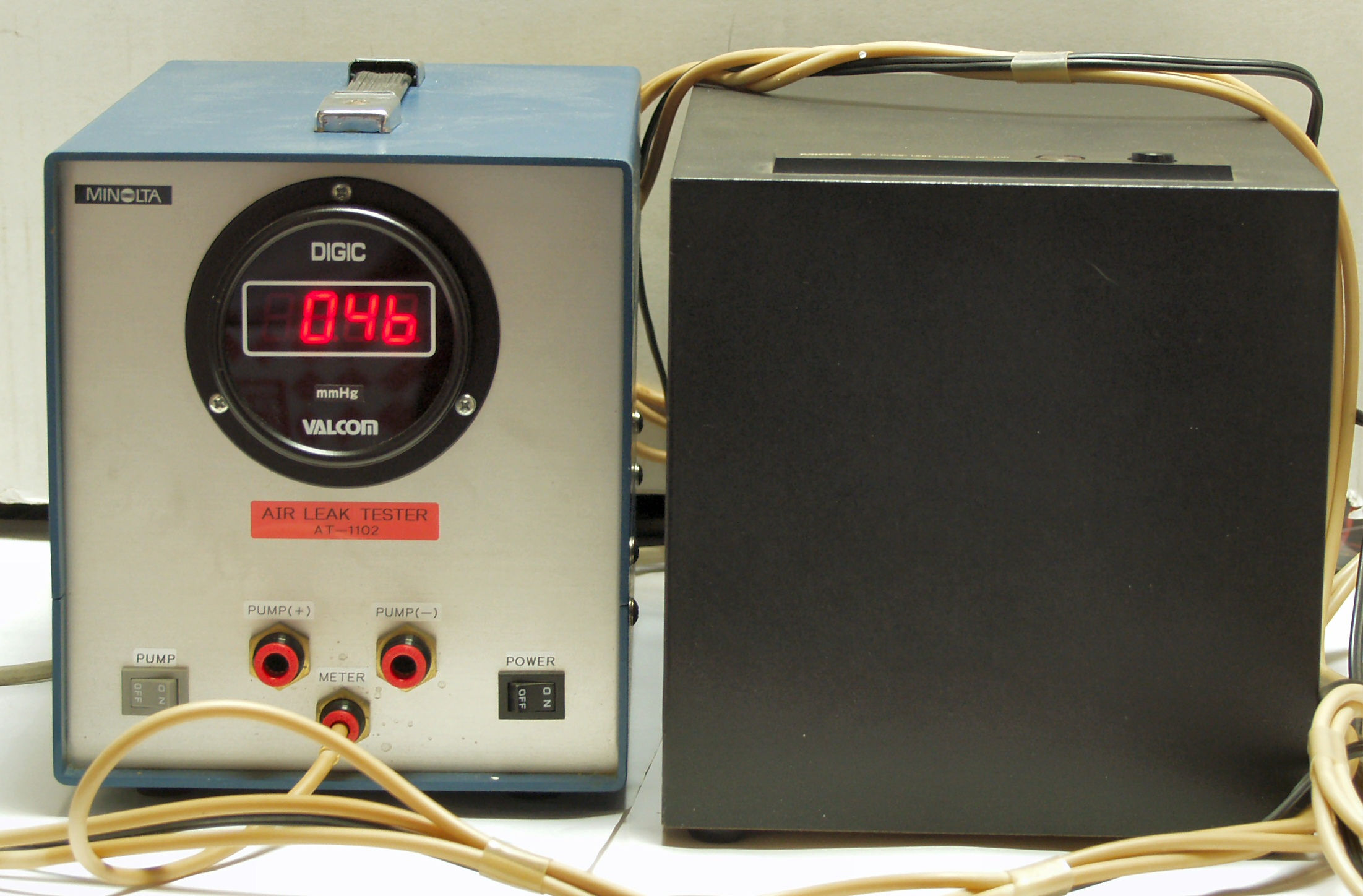

Ａ．　修理前の状況 Ａ−１．　点検中　「Ａ＝吐き出し」　の圧力測定。　半分くらい

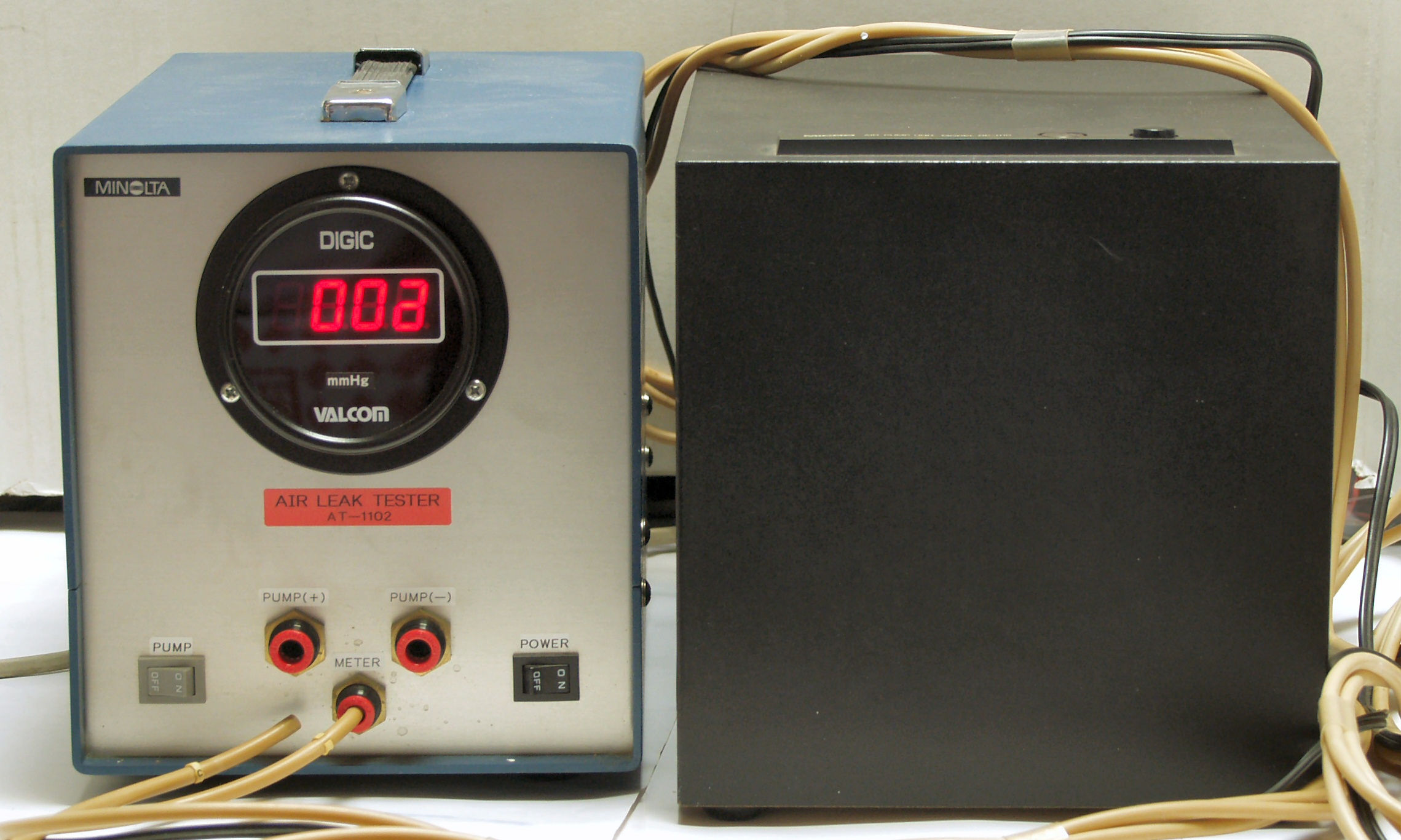

Ａ−２．　点検中　「Ｂ＝吐き出し」　の圧力測定。　殆ど０

Ａ−３．　点検中　「Ｃ＝吸い込」　の圧力測定。　殆ど０

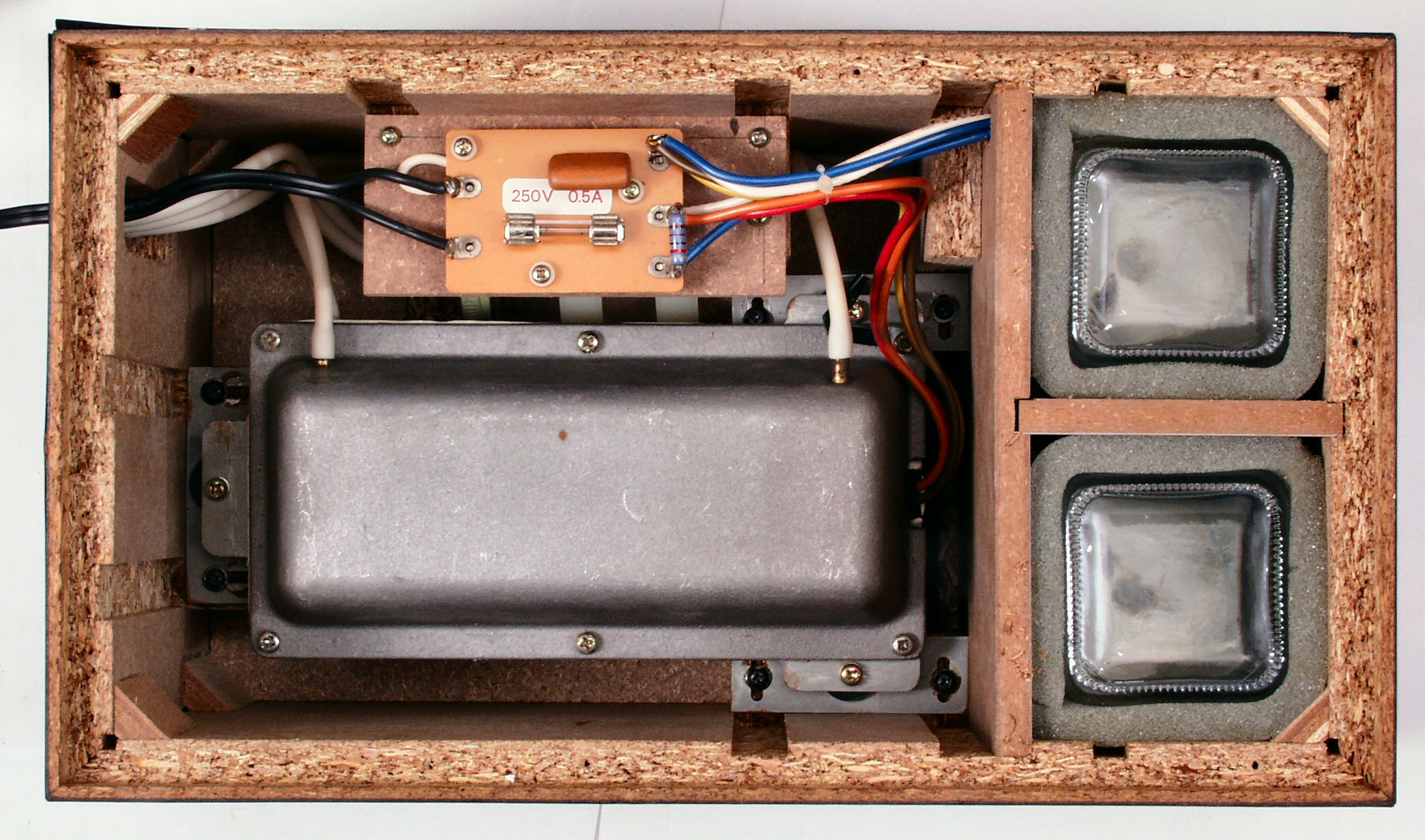

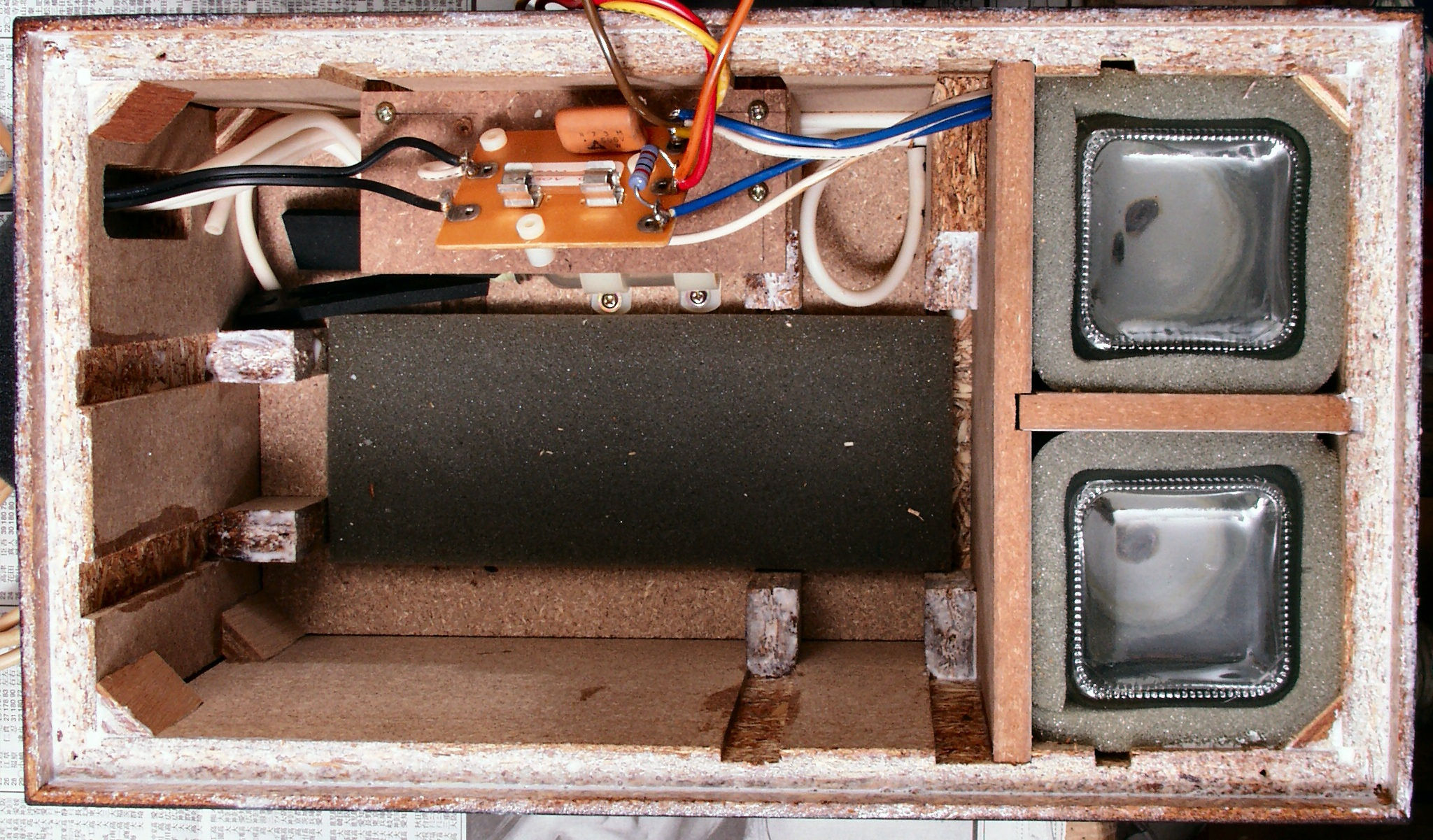

Ａ−４．　点検中　上から見る

Ａ−５．　点検中　止めネジの＋穴が潰れかけている

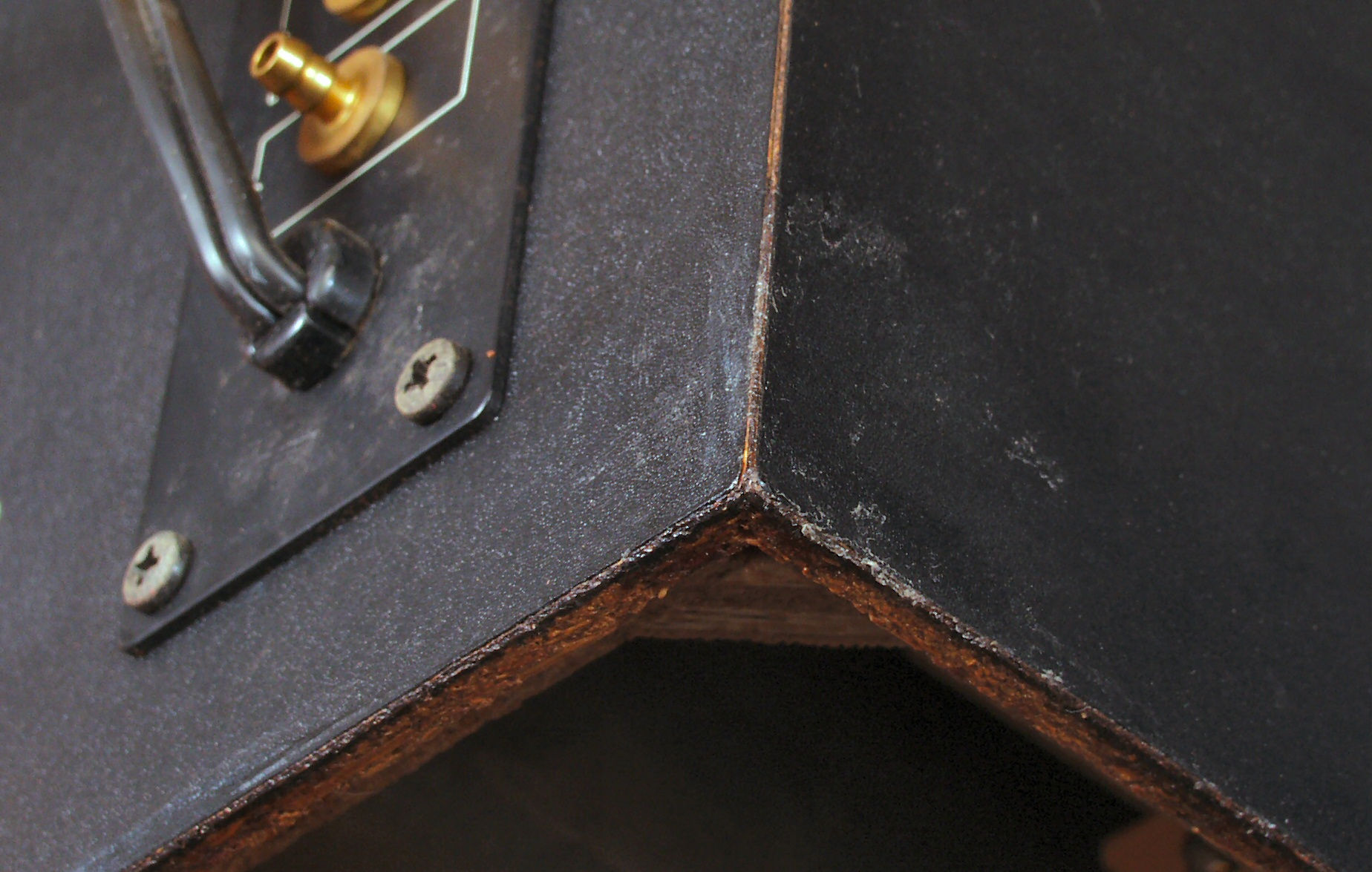

Ａ−６．　点検中　貼ってあるシートが剥がれ掛けている

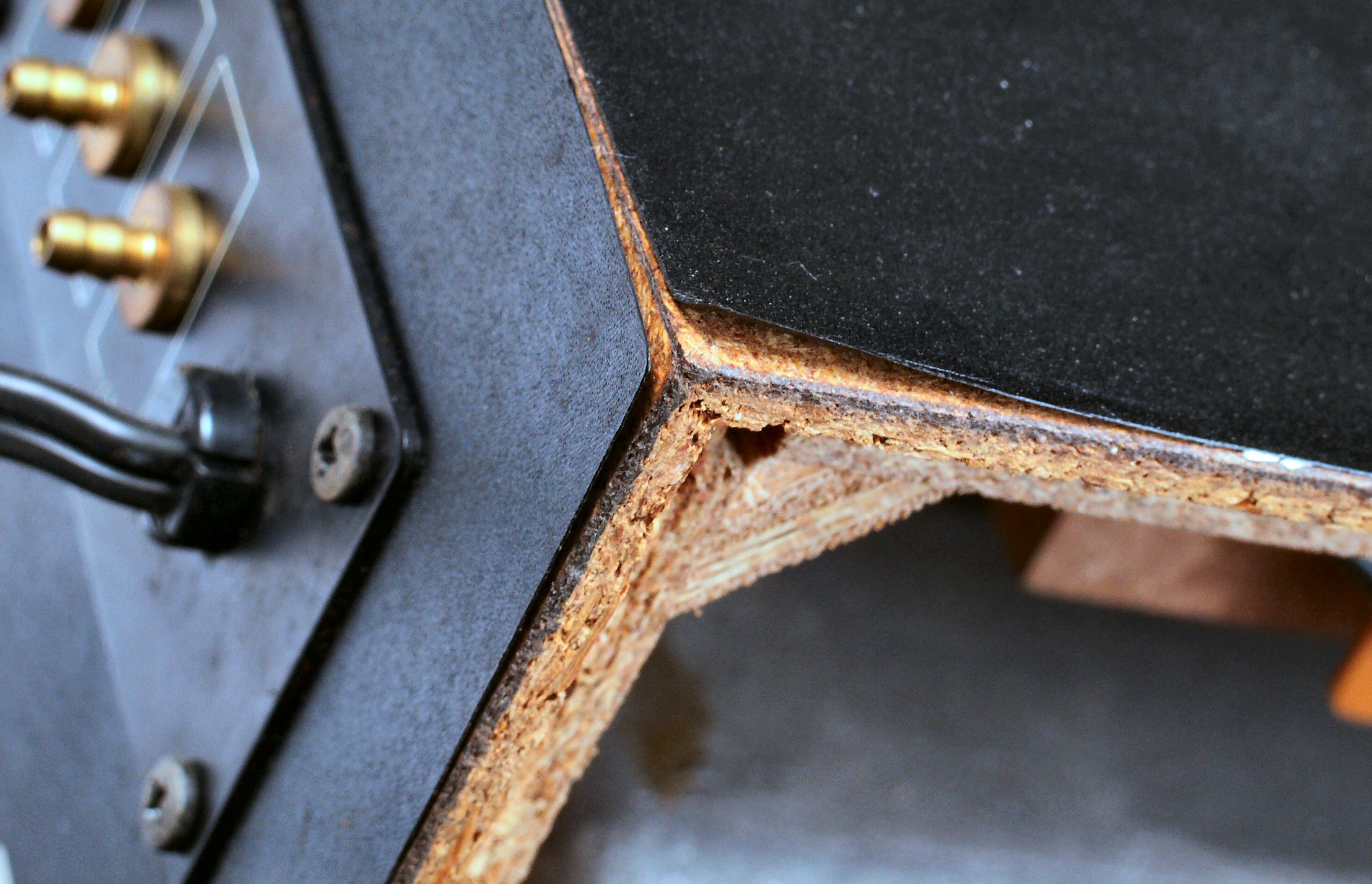

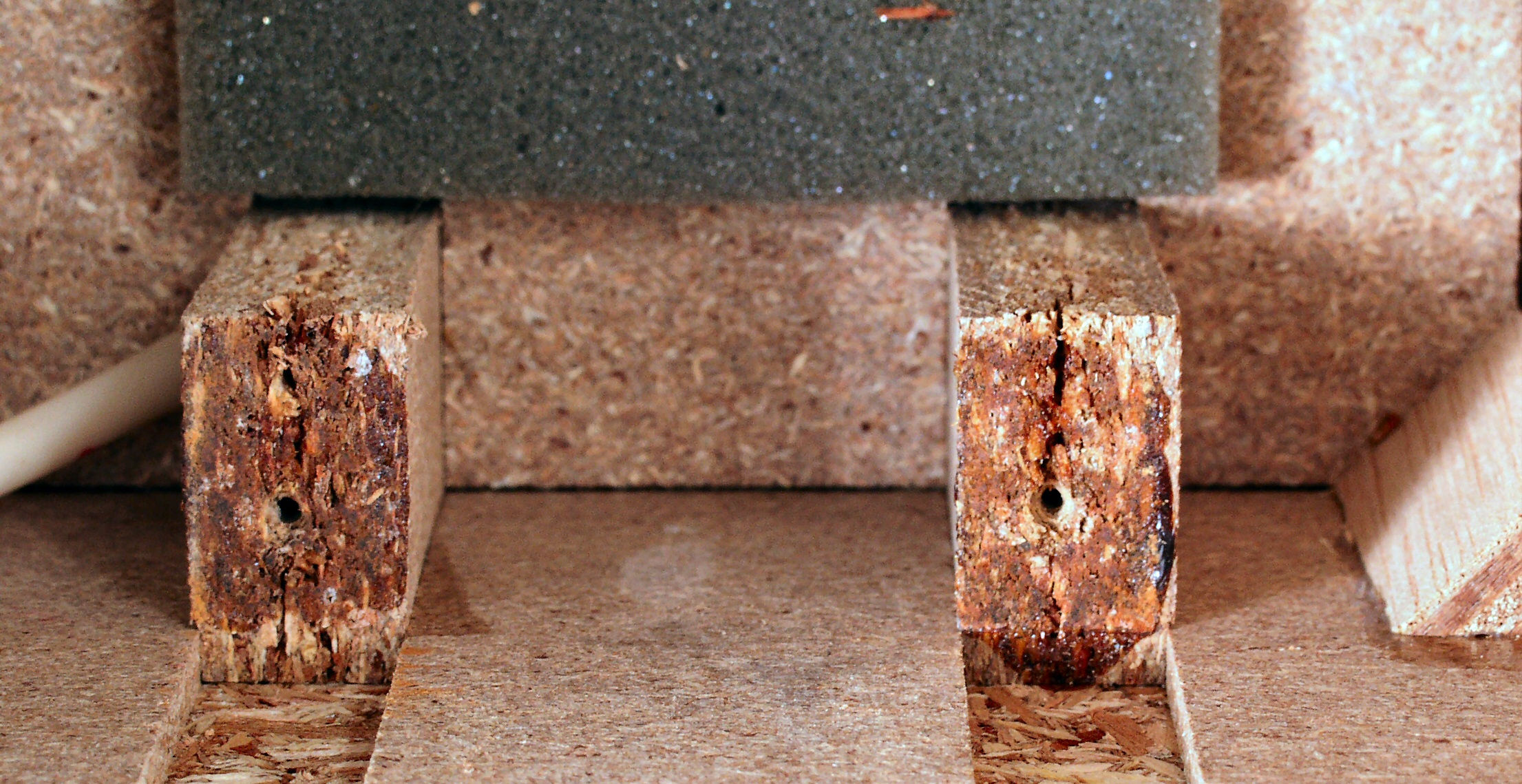

Ａ−７Ａ．　点検中　圧縮材なので木ネジで割れる。　もう少し接着材を押し込んで欲しい！

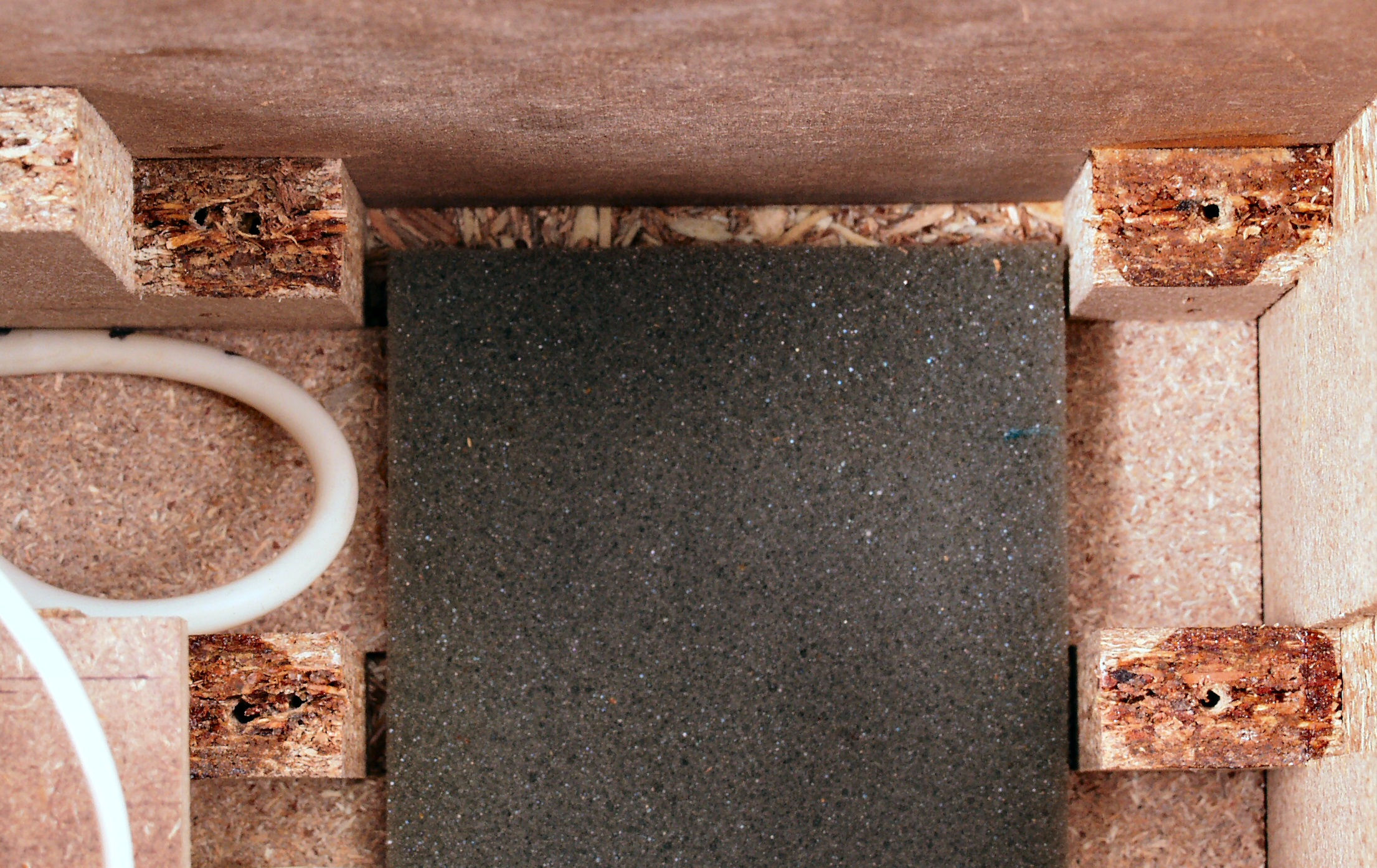

Ａ−７Ｂ．　点検中　圧縮材なので木ネジで割れる。　もう少し接着材を押し込んで欲しい！

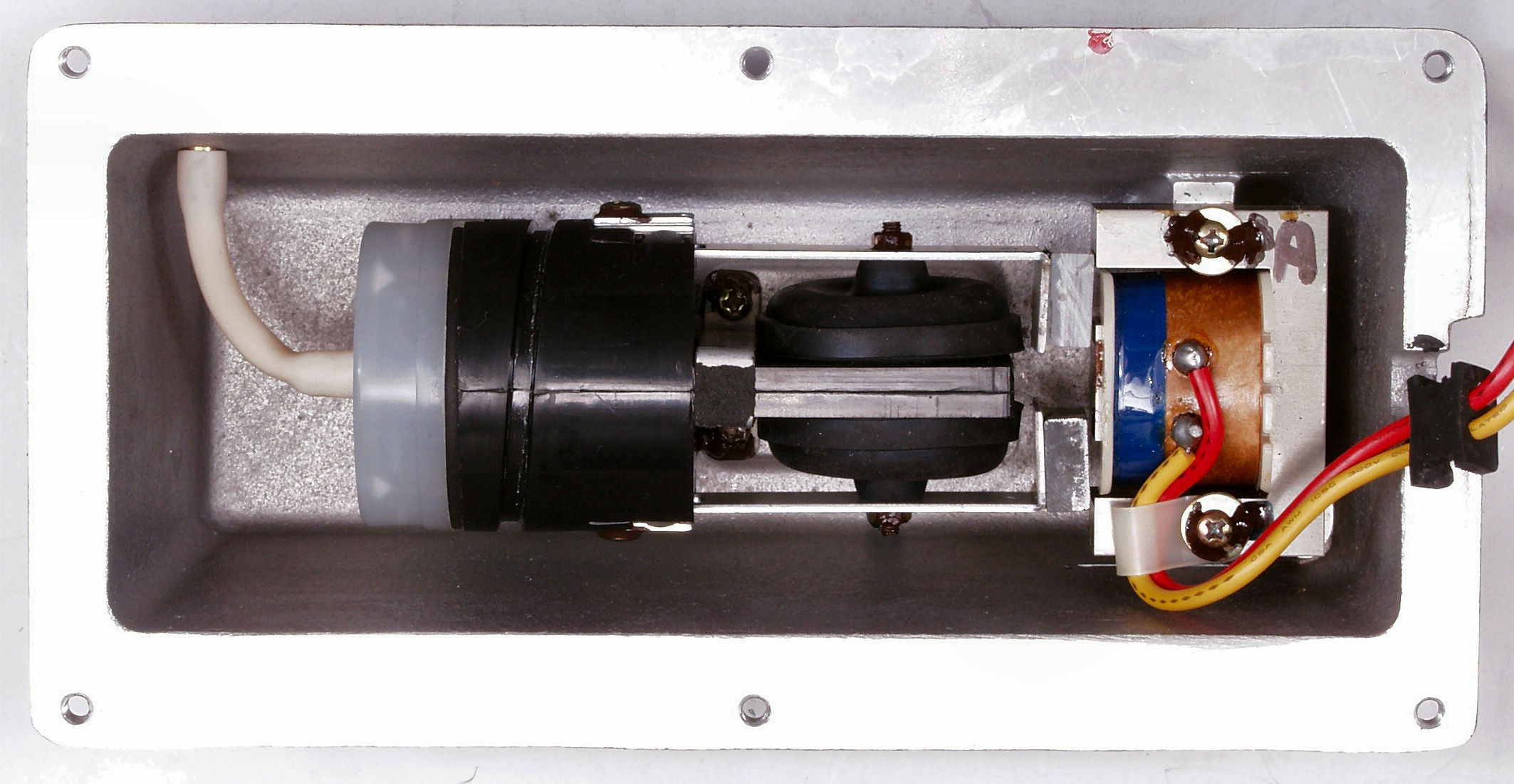

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　「Ａ＝吐き出し用ポンプ」

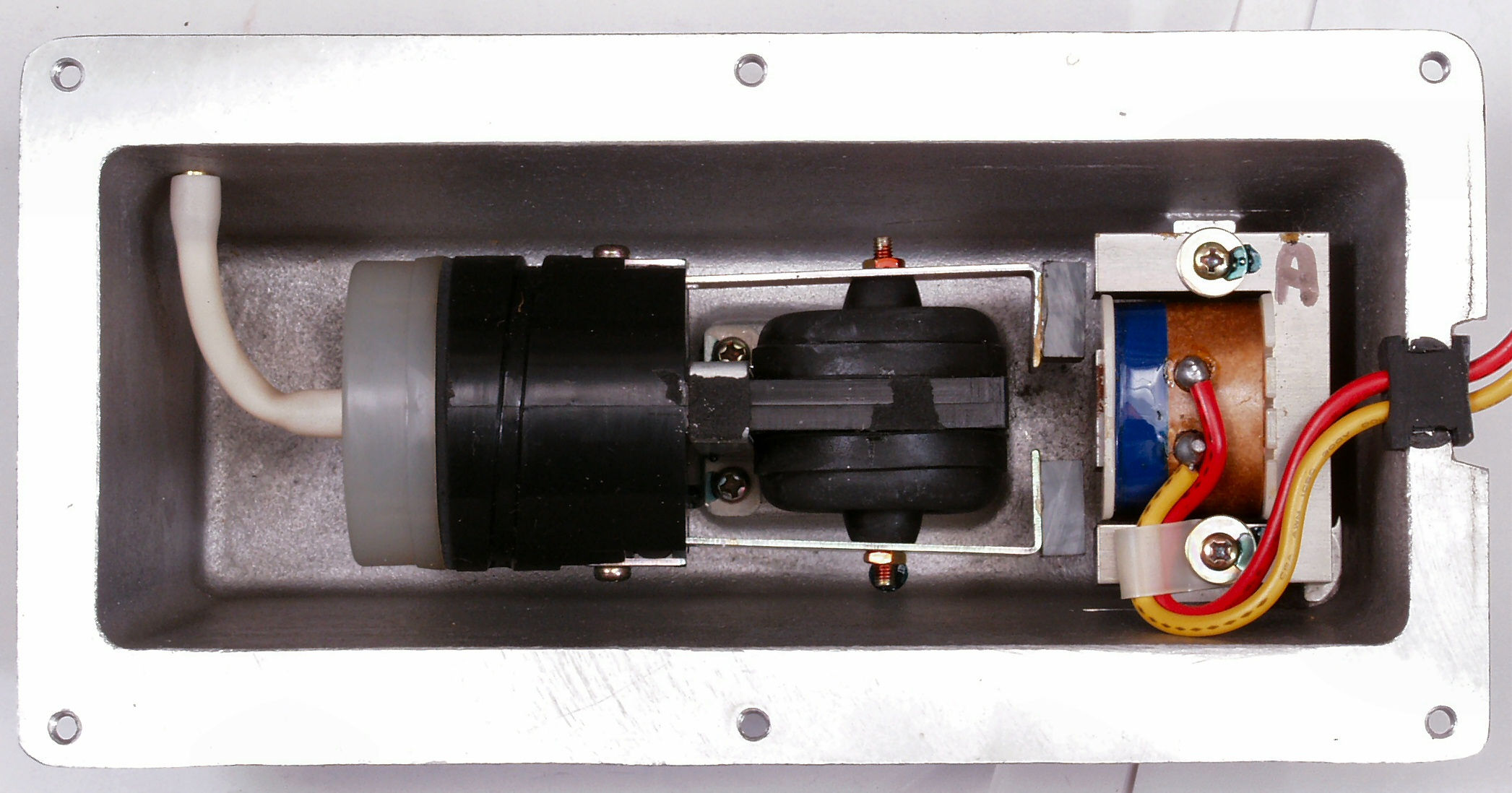

Ｃ−１Ｂ．　修理（新品交換）後　「Ａ＝吐き出し用ポンプ」　ユニット

Ｃ−１Ｃ．　完成　「Ａ＝吐き出し用ポンプ」　ユニット

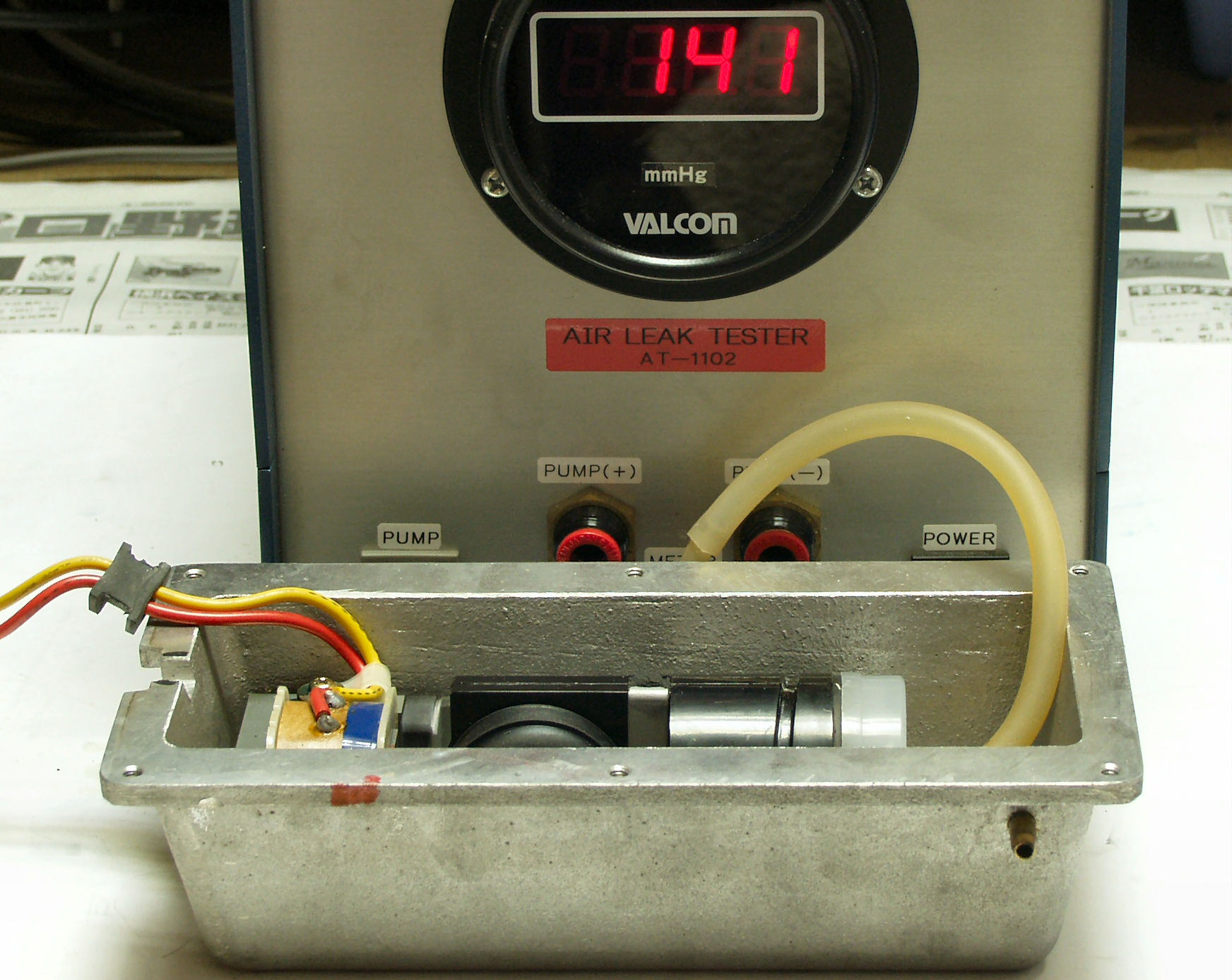

Ｃ−１Ｄ．　圧力測定中の「Ａ＝吐き出し用ポンプ」

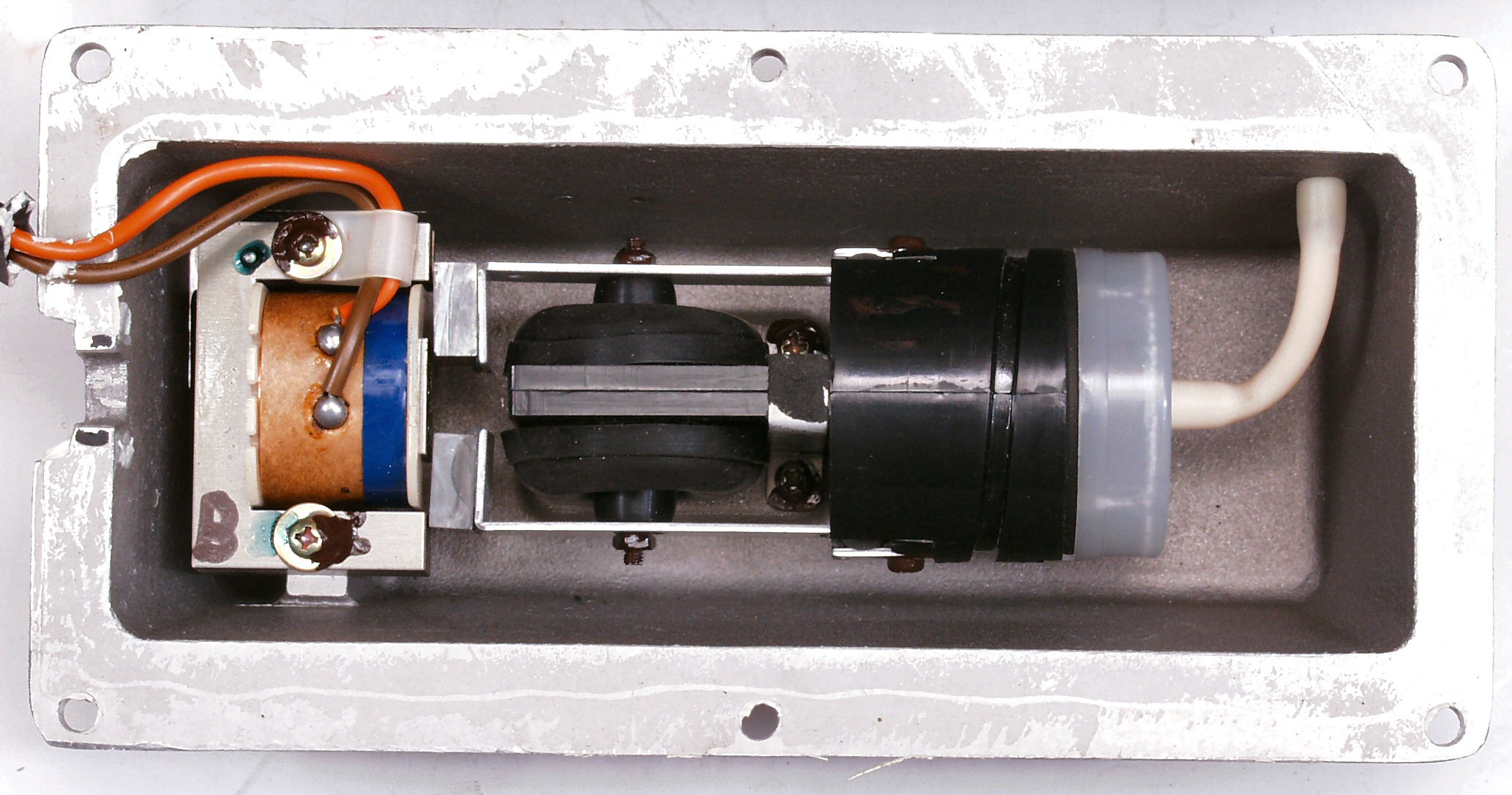

Ｃ−２Ａ．　修理前　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」

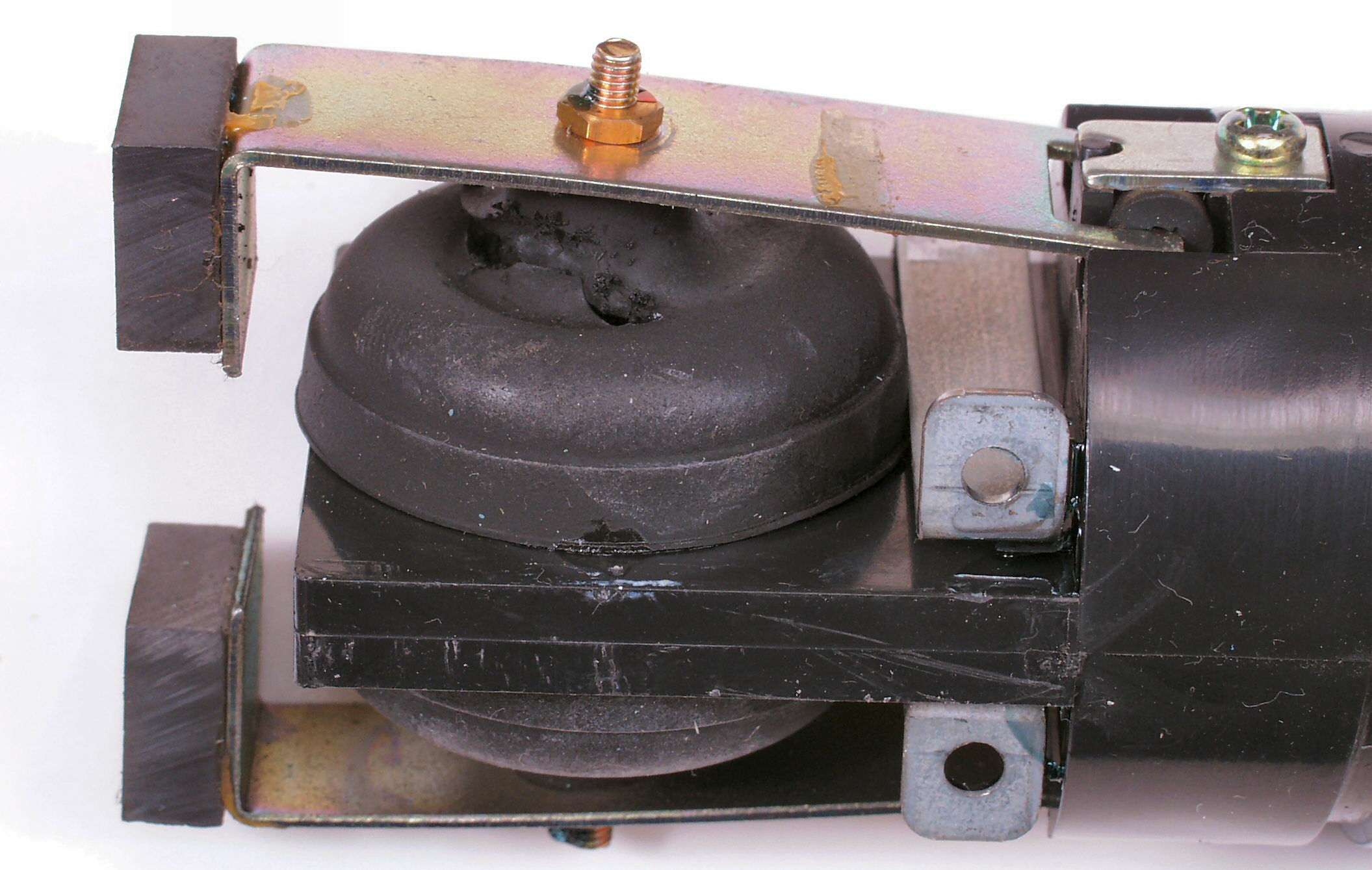

Ｃ−２Ｂ．　修理前　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」　Ｂのゴムが割れている！

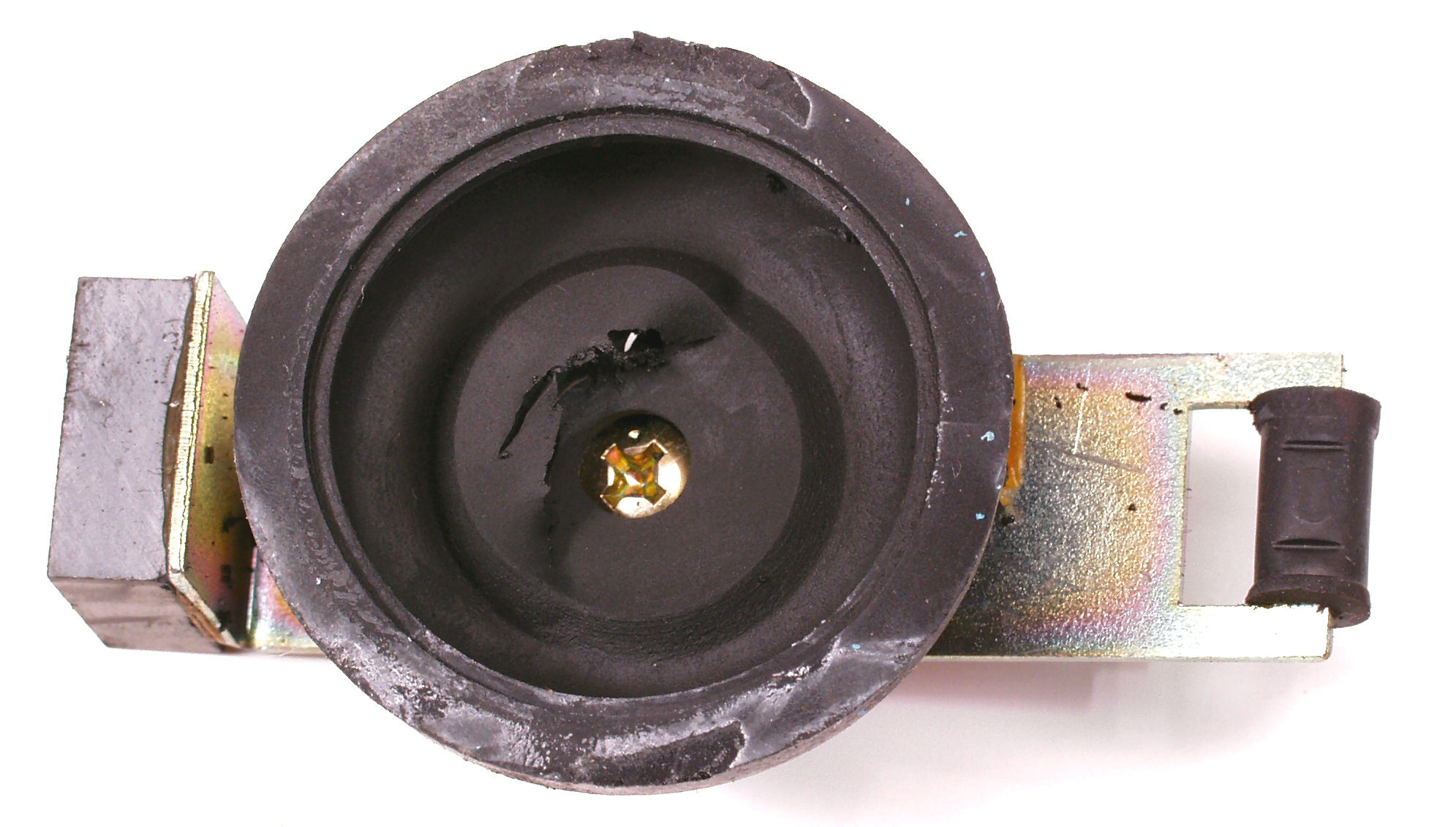

Ｃ−２Ｃ．　修理前　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」　のゴムが割れている！

Ｃ−２Ｄ．　修理修理（新品交換）後　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」　ユニット

Ｃ−２Ｅ．　完成「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」　ユニット

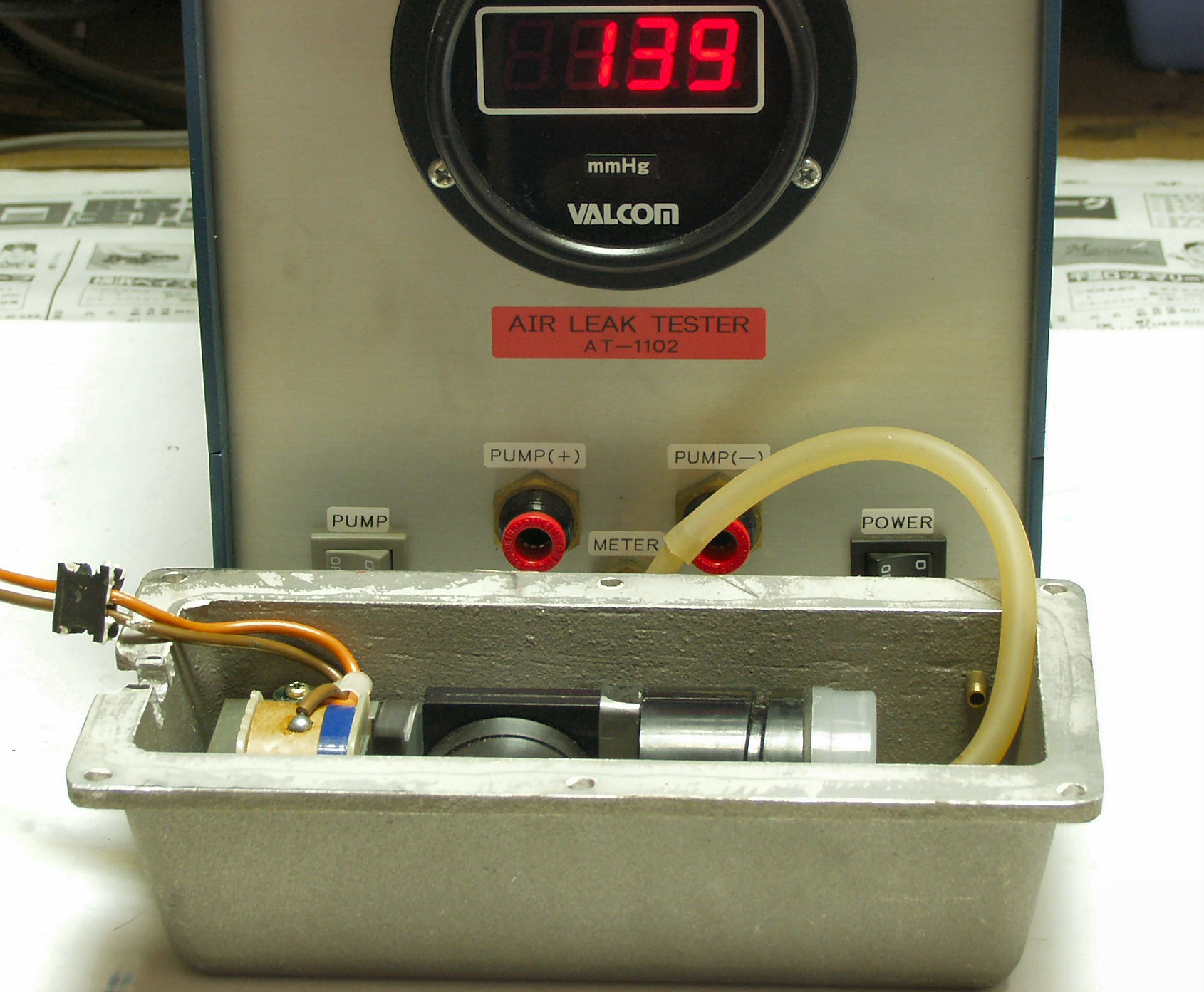

Ｃ−２Ｆ．　圧力測定中の「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」

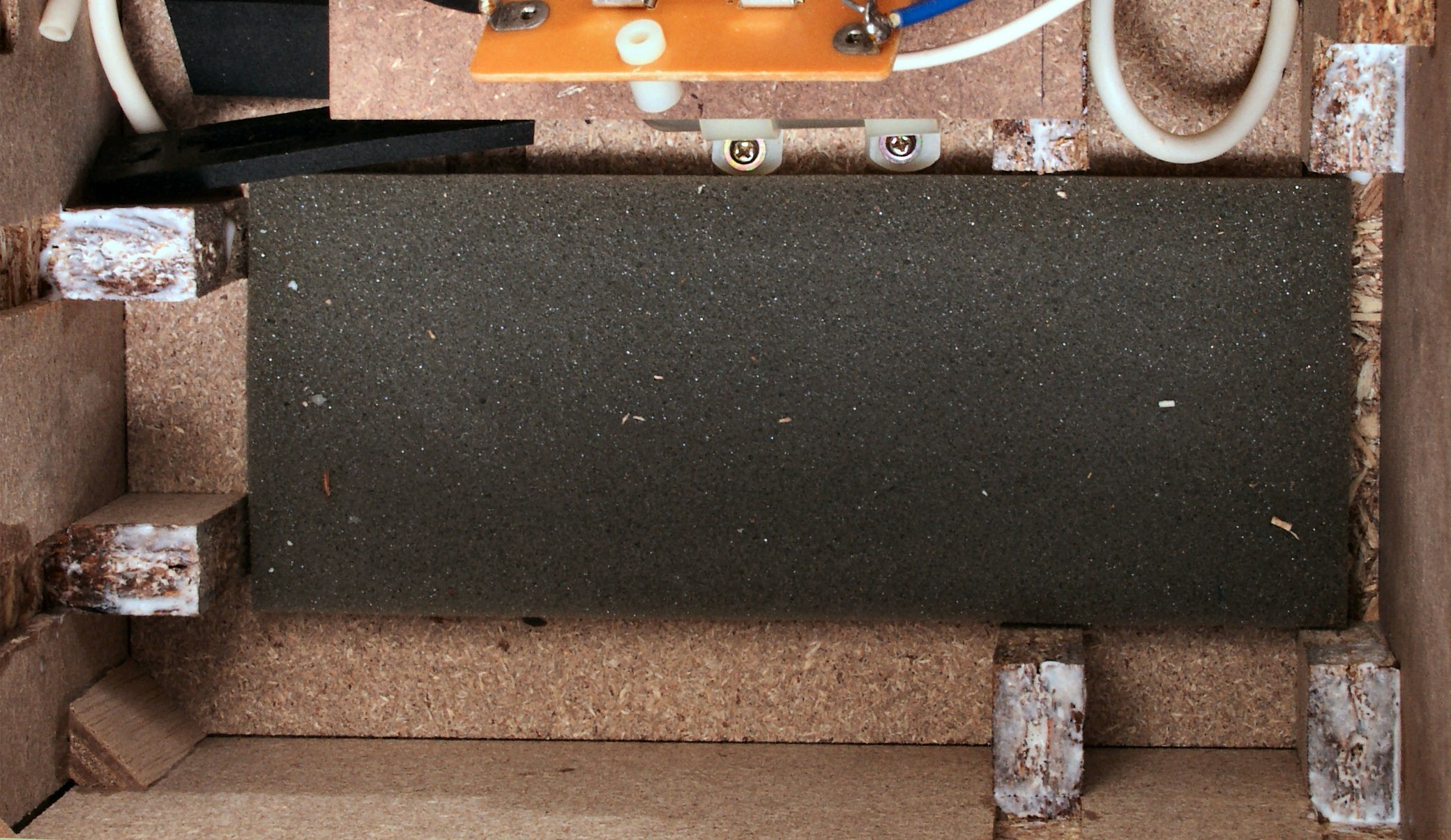

Ｃ−３Ａ．　修理中　圧縮板にボンドを塗って固めている

Ｃ−３Ｂ．　修理中　止め板もボンドを染みこませる

Ｃ−４Ａ．　修理前　シートが剥がれ

Ｃ−４Ｂ．　修理後　シートが剥がれ

Ｃ−５Ａ．　修理前　上から見る

Ｃ−５Ｂ．　修理後　上から見る

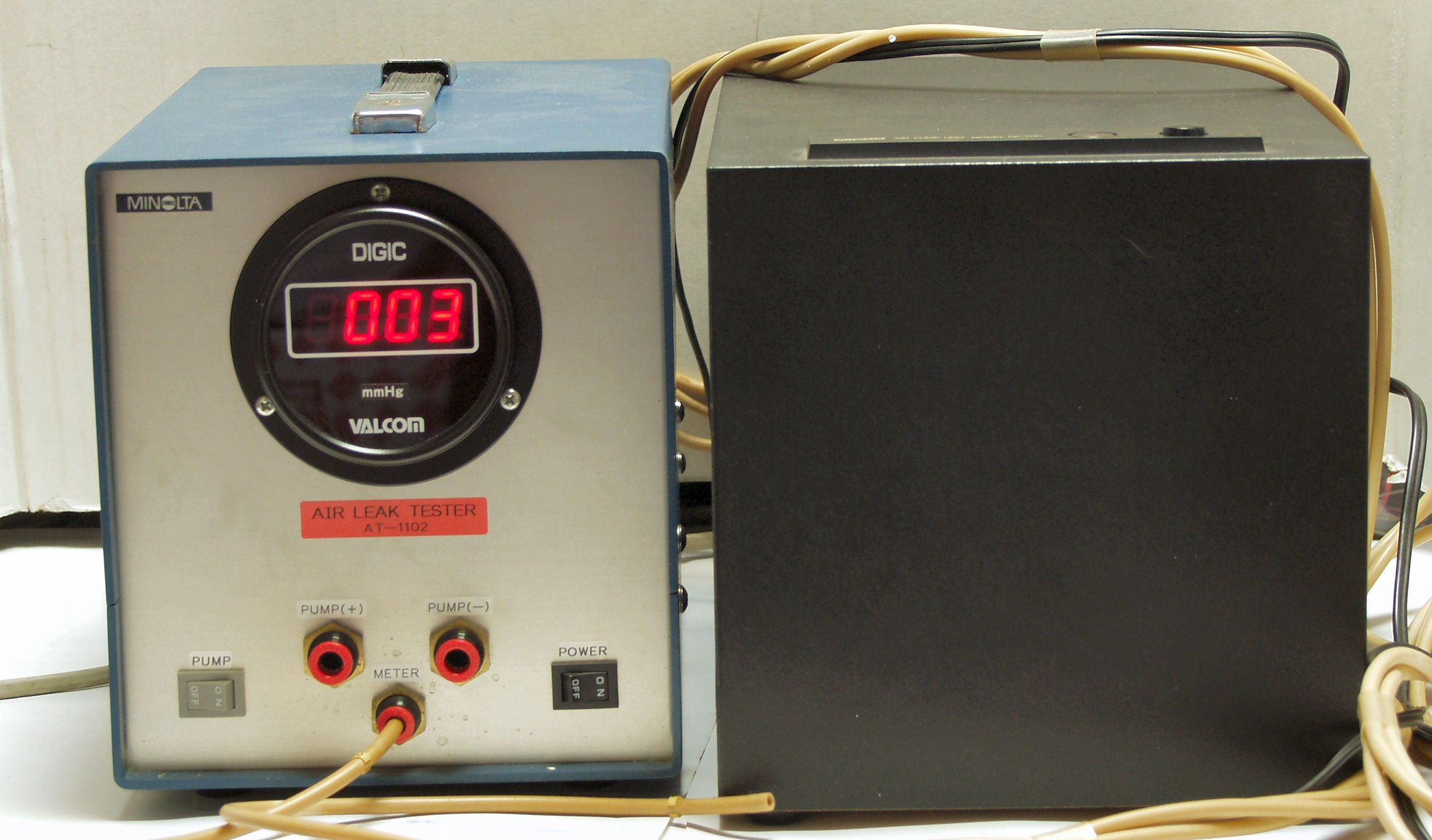

Ｃ−６．　圧力測定中

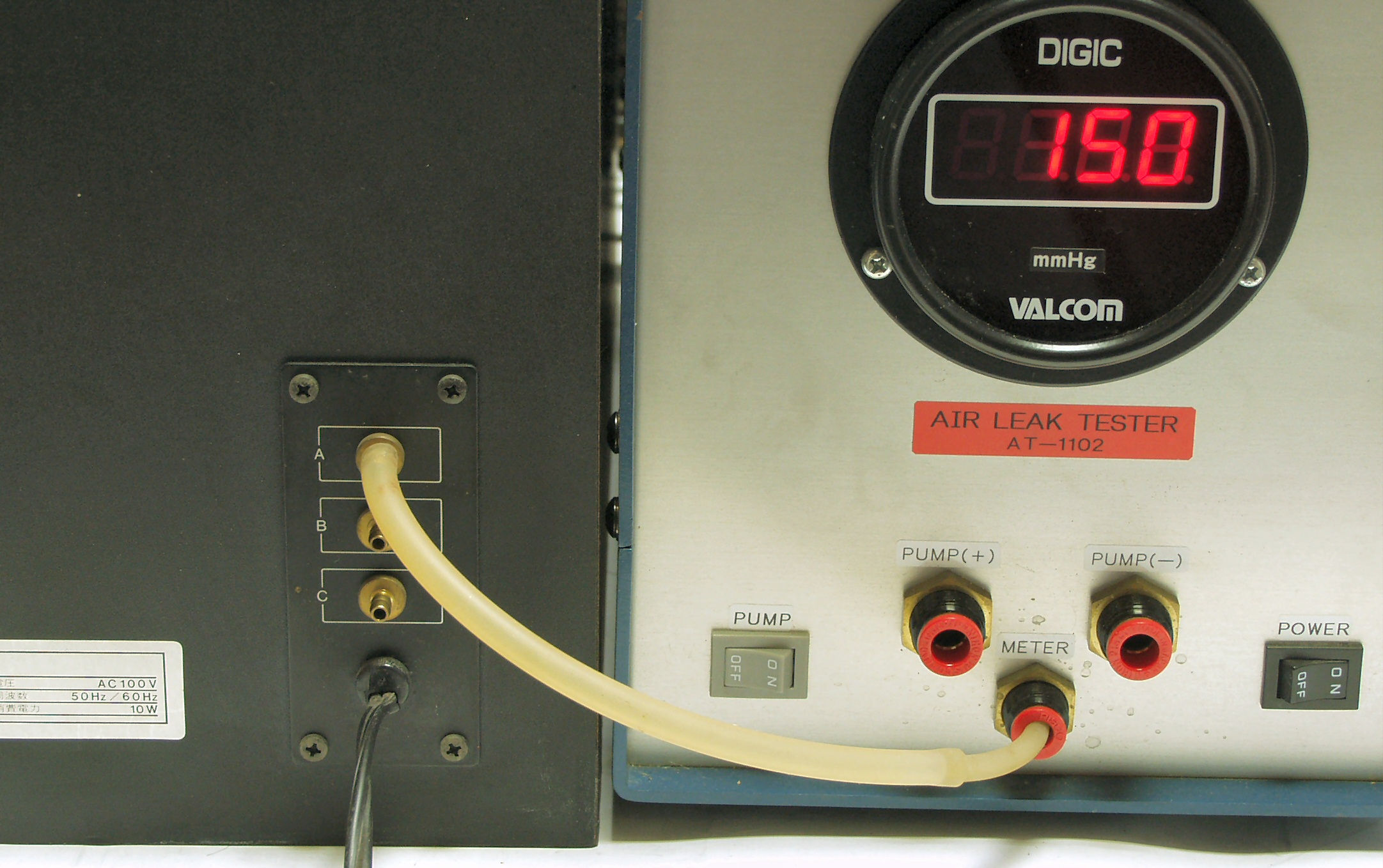

Ｃ−６Ａ．　圧力測定　Ａ端子

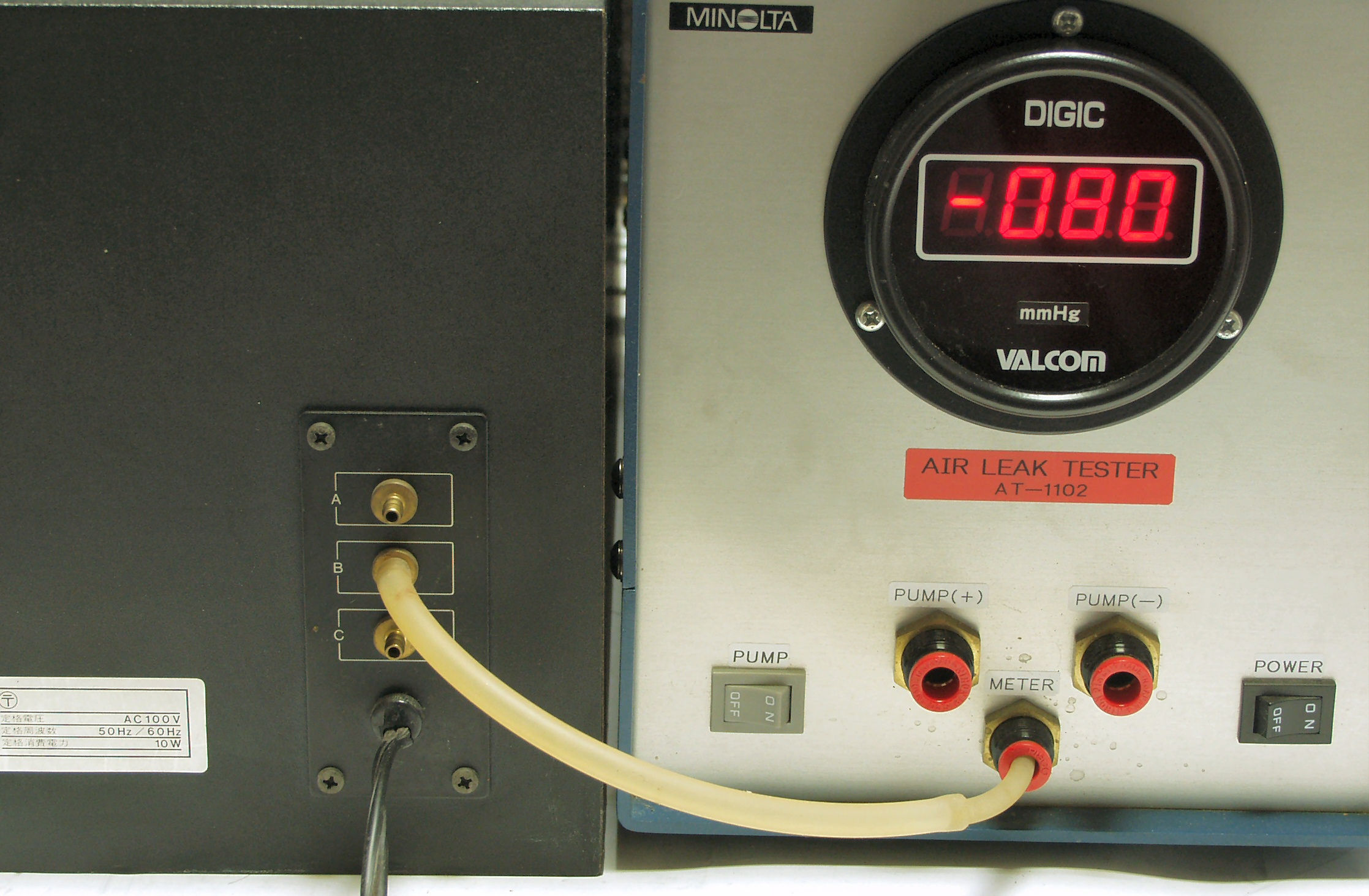

Ｃ−６Ｂ．　圧力測定　Ｂ端子

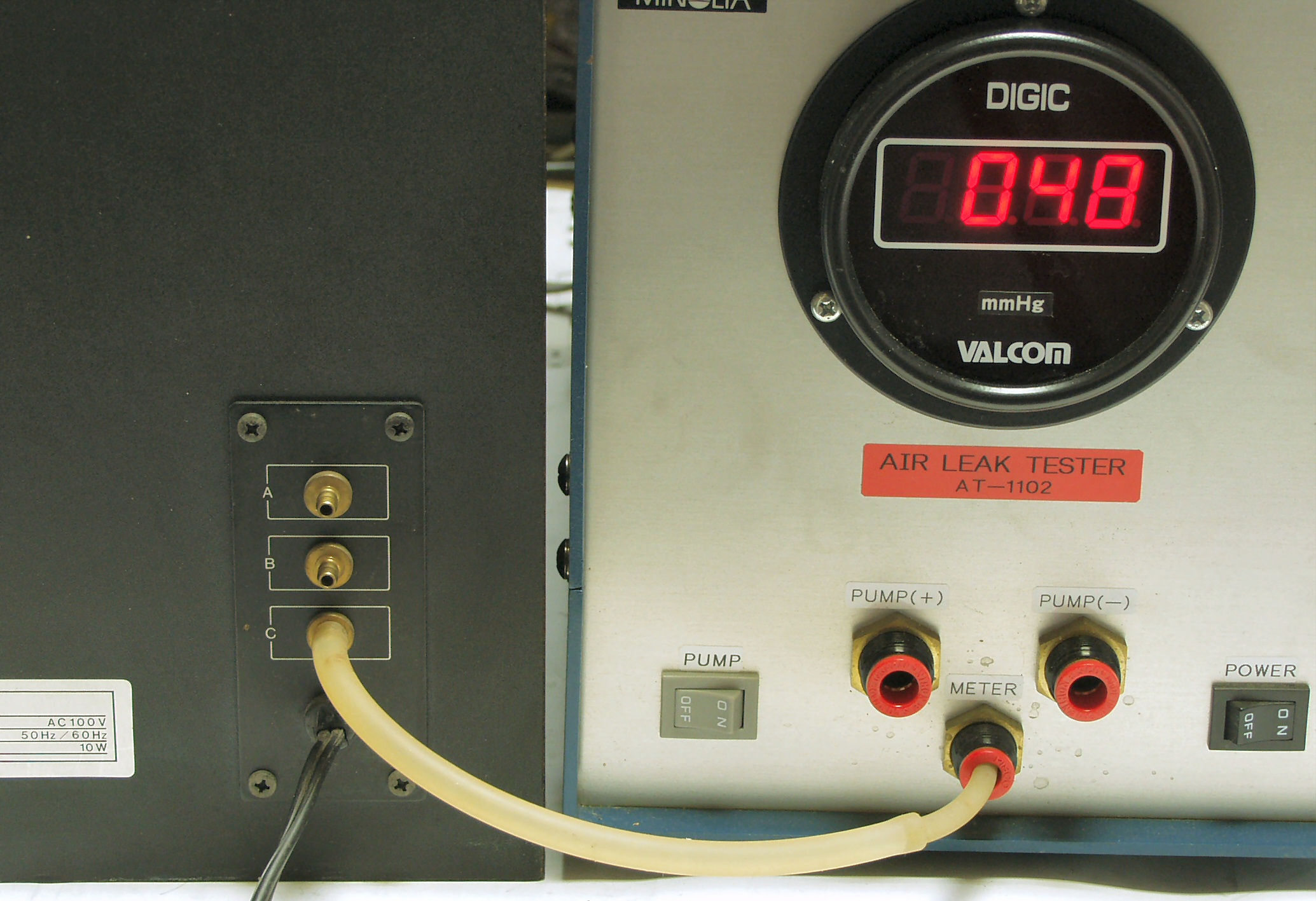

Ｃ−６Ｃ．　圧力測定　Ｃ端子。　Ｂ端子圧力より低いのは、調整バイバスが有る為。

今回修理よりポンプユニットは新品に交換します
