ＭＩＣＲＯ　ＢＬ−１１１　修理記録

平成１９年１１月２５日持込　　平成２０年１月２５日完成

Ａ．　修理前の状況 　　　33回転は良いのですが 45回転はセレクト出来ません。 　　　ゴロ音拾う。 Ｂ．　原因 　　　表示ランプ　及び　切り替えSW不良 Ｃ．　修理状況 　　　電解コンデンサー交換 　　　リレー交換 　　　半固定ＶＲ交換 　　　モーターをオーバーホール（分解・清掃・給油） Ｄ．　使用部品 　　　電解コンデンサー　　　　　　　　　　　　１３個 　　　リレー　　　　　　　　　　　　　　　　　　　　１個 　　　半固定ＶＲ　　　　　　　　　　　　　　　　３個 　　　フイルムコンデンサー　　　　　　　　　　２個 Ｅ．　調整 Ｆ．　修理費　　４８，０００円　　オーバーホール修理

Ａ．　修理前の状況 Ａ−１．　点検中　下から見る

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　制御基板

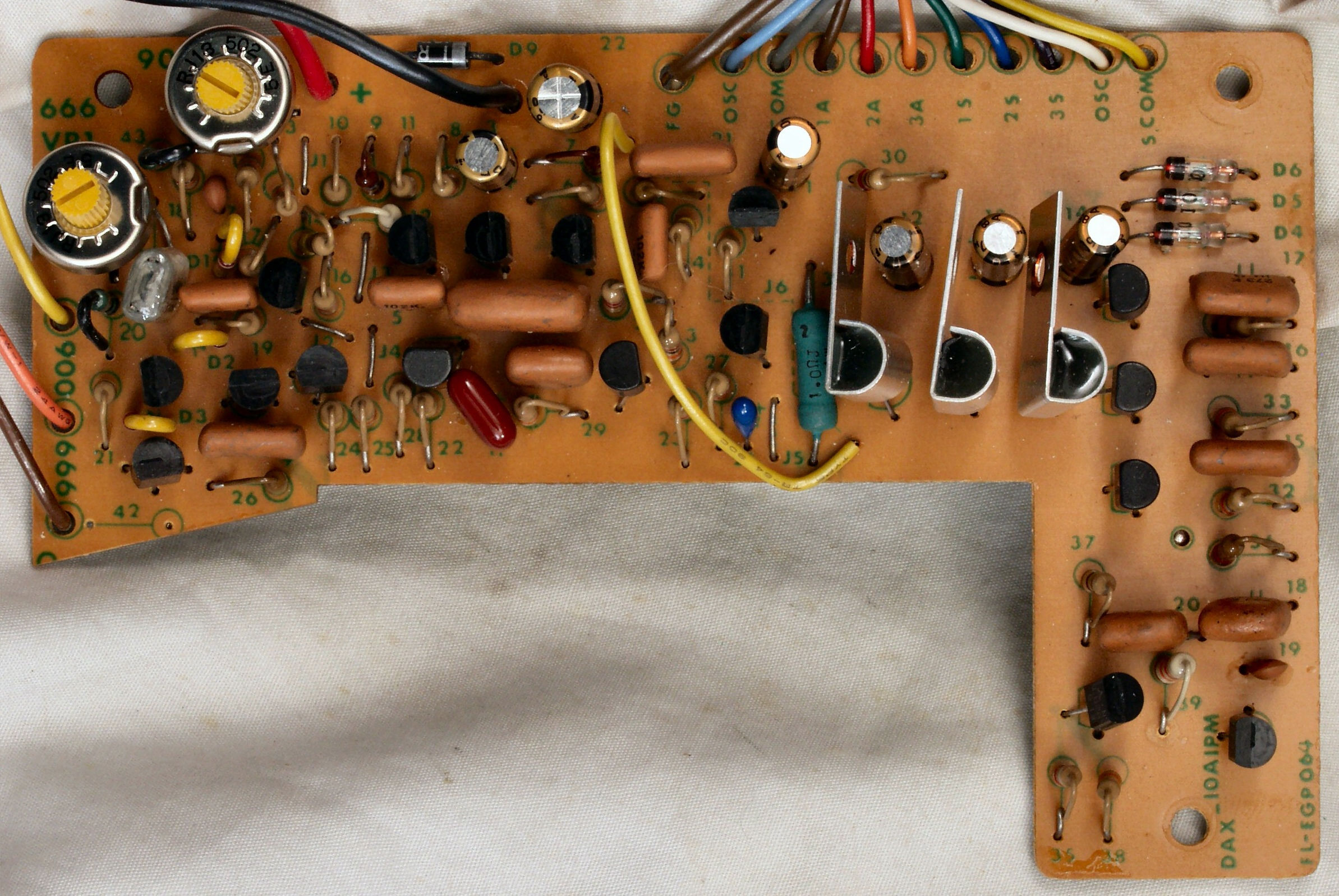

Ｃ−１Ｂ．　修理後　制御基板　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー１個交換

Ｃ−１Ｃ．　修理前　制御基板裏

Ｃ−１Ｄ．　修理（半田補正）後　制御基板裏

Ｃ−１Ｅ．　修理中　制御基板裏、不要なフラックスを取る。

Ｃ−１Ｆ．　完成制御基板裏、洗浄後

Ｃ−２Ａ．　修理前　電源・３３／４５切替基板

Ｃ−２Ａ．　修理前　電源・３３／４５切替基板、半田が十分染み込んでいない引き出し（配線）線。

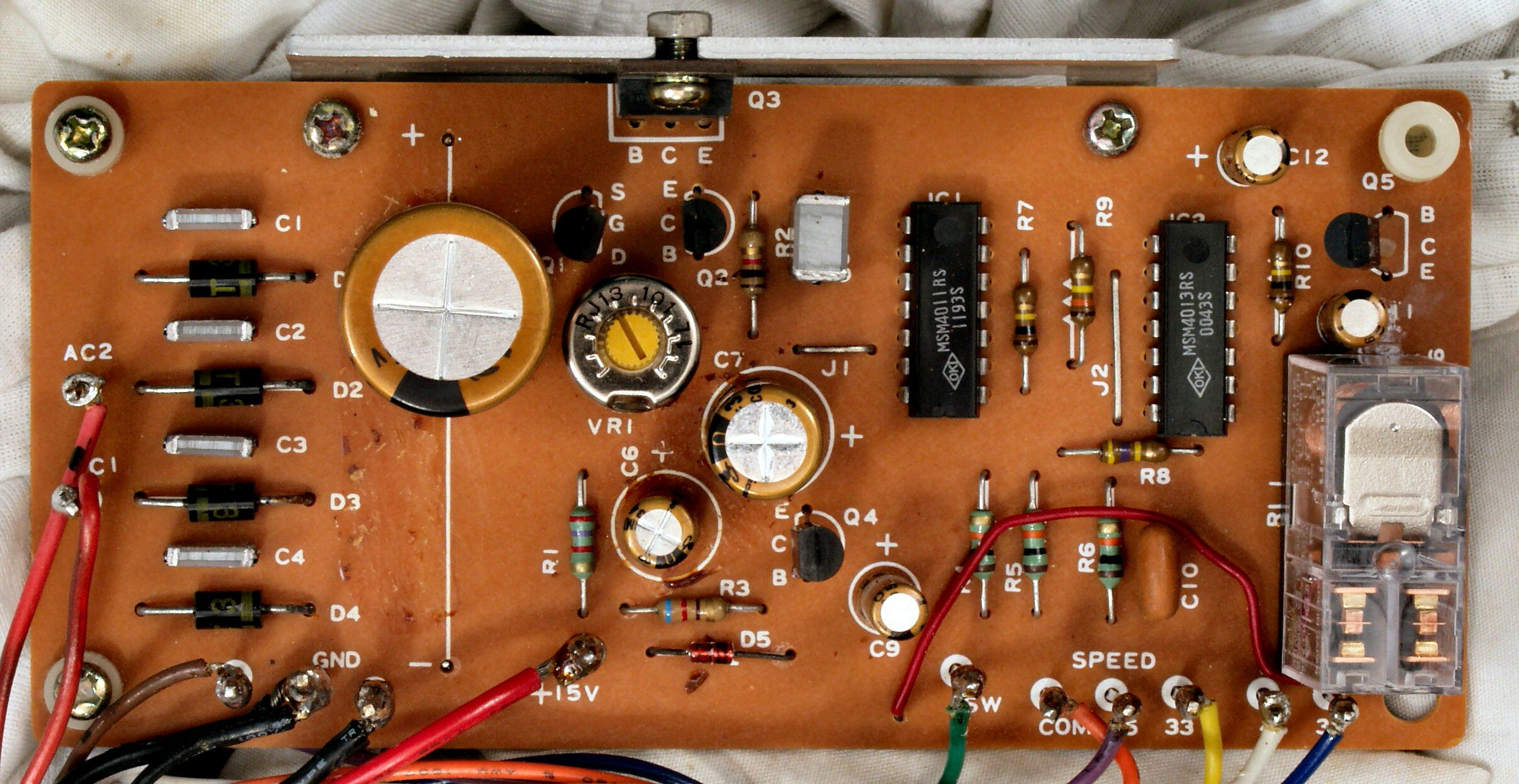

Ｃ−２Ｂ．　修理後　電源・３３／４５切替基板　半固定ＶＲ１個、電解コンデンサー６個、リレー１個交換

Ｃ−２Ｃ．　修理前　電源・３３／４５切替基板裏

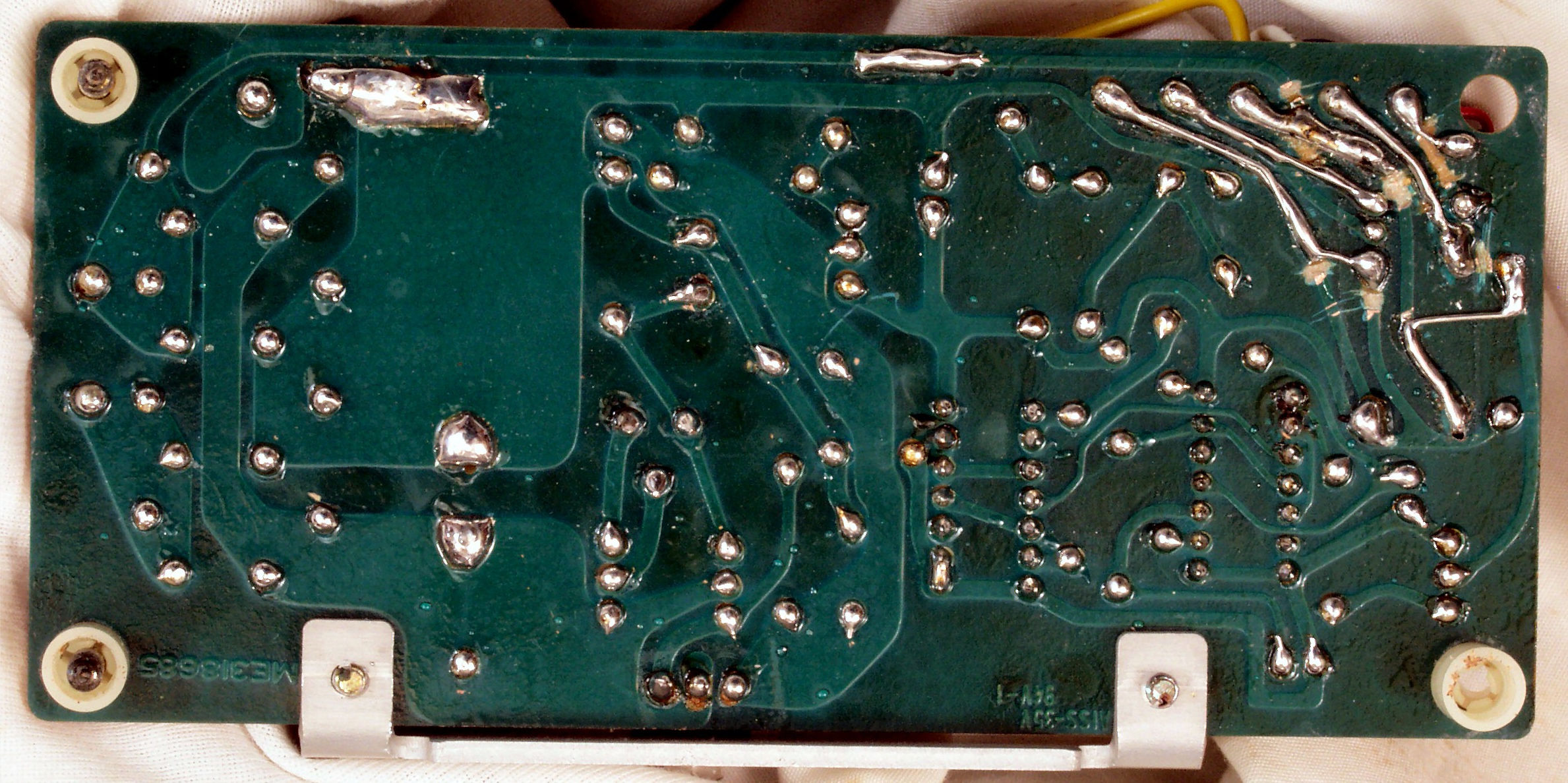

Ｃ−２Ｄ．　修理（半田補正）後　電源・３３／４５切替基板裏

Ｃ−２Ｅ．　修理中　電源・３３／４５切替基板裏、不要なフラックスを取る。

Ｃ−２Ｆ．　完成電源・３３／４５切替基板裏、洗浄後

Ｃ−３Ａ．　修理後　フユーズ基板

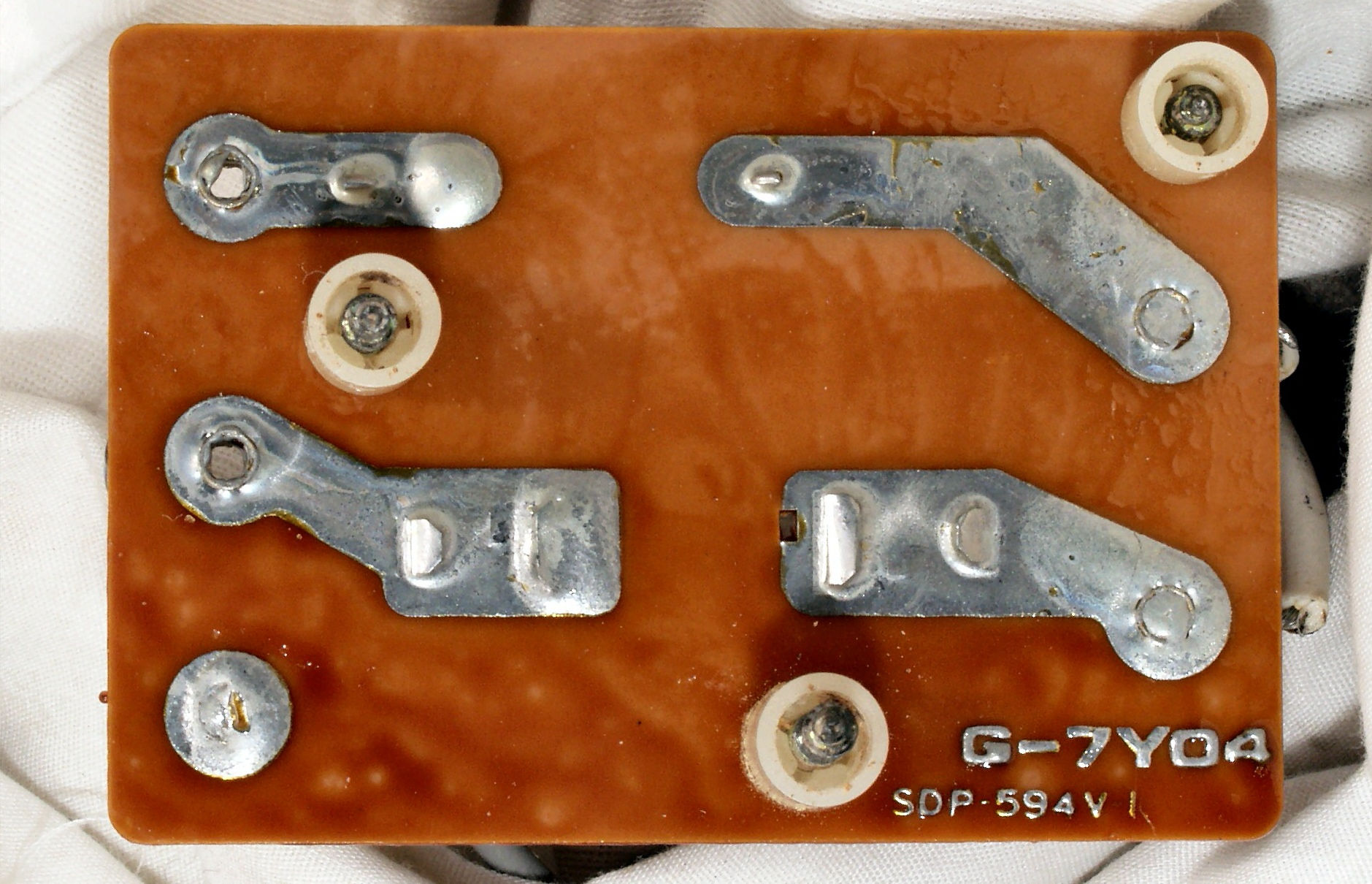

Ｃ−３Ｃ．　修理前　フユーズ基板裏

Ｃ−３Ｄ．　修理（半田補正）後　フユーズ基板裏

Ｃ−３Ｅ．　完成フユーズ基板裏

Ｃ−４．　修理中　操作・表示部分

Ｃ−５Ａ．　モーターをオーバーホール（分解・清掃・給油）

Ｃ−５Ｂ．　足のゴムを補修

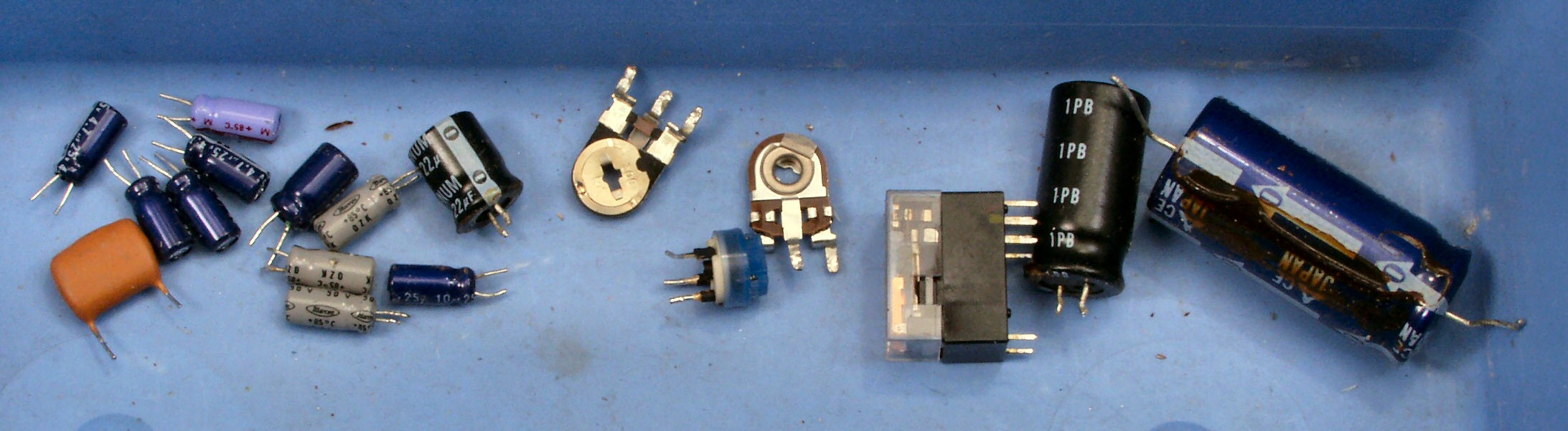

Ｃ−６．　交換部品

Ｃ−７Ａ．　修理前　　下から見る

Ｃ−７Ｂ．　修理後　　下から見る

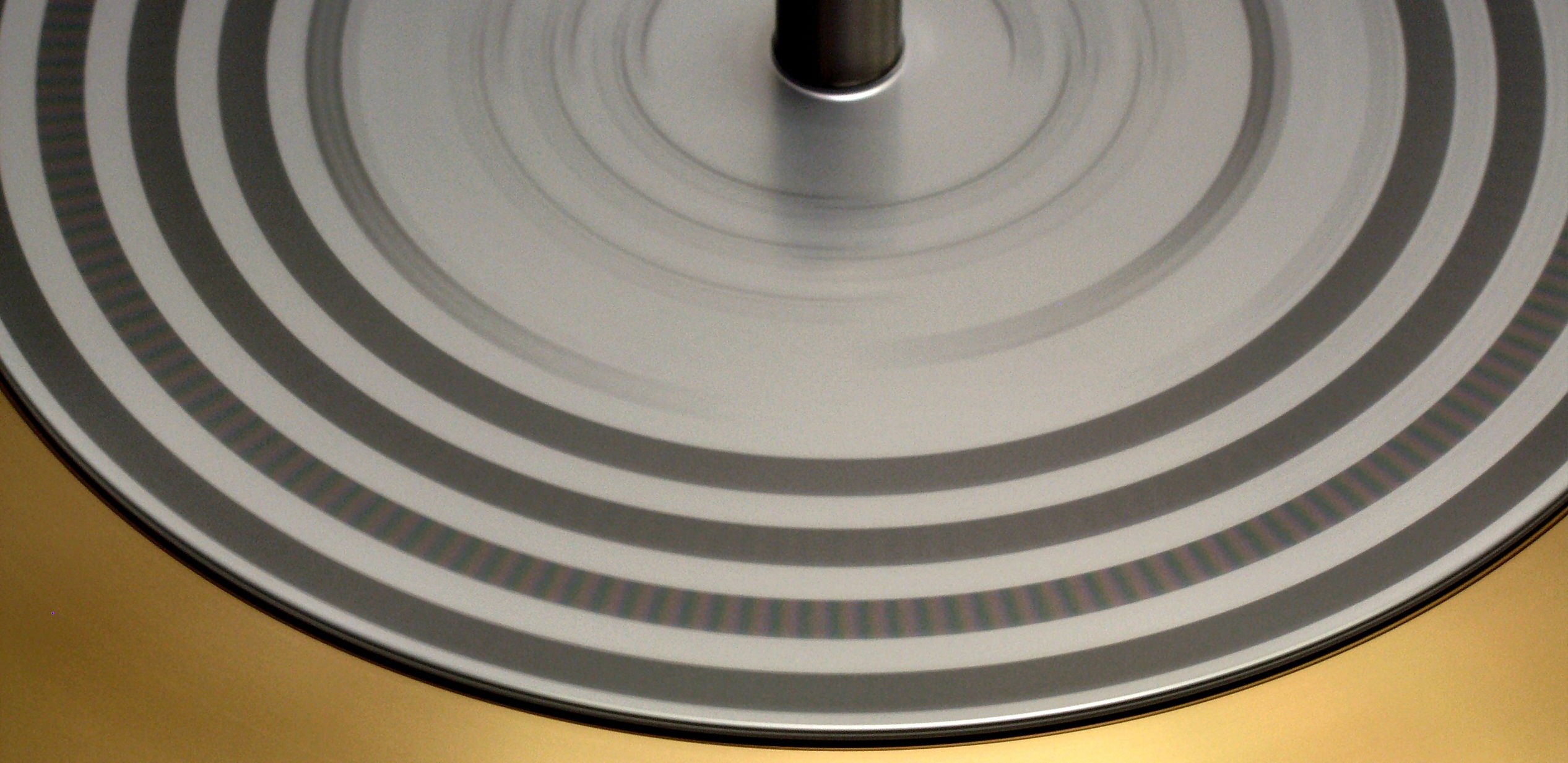

Ｅ．　調整・測定 Ｅ−１．　　３３回転ストロボ

Ｅ−１．　　４５回転ストロボ

Ｅ−２．　　完成
