MICROSEIKI BA−600. 5台目修理記録
2018/4/28持込  完成
A. 修理前の状況
  • エアー漏れする。


B. 原因
  • バラブコア(虫)やバラブキャップ劣化。
    配管が経年変化で硬化しヒビ割れ。
    左前のチャンバーゴム上に割れがある


C. 修理状況

D. 使用部品
  • バラブコア(虫)       4個。
    バラブキャップ        4個。
    テフロンチューブ       2m。
    ポンプ改造

F. 修理費   ,000円    オーバーホール修理。

S. MICRO SEIKI BA−600 の仕様(マニアル・カタログより)

Y. ユーザー宅の設置状況

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

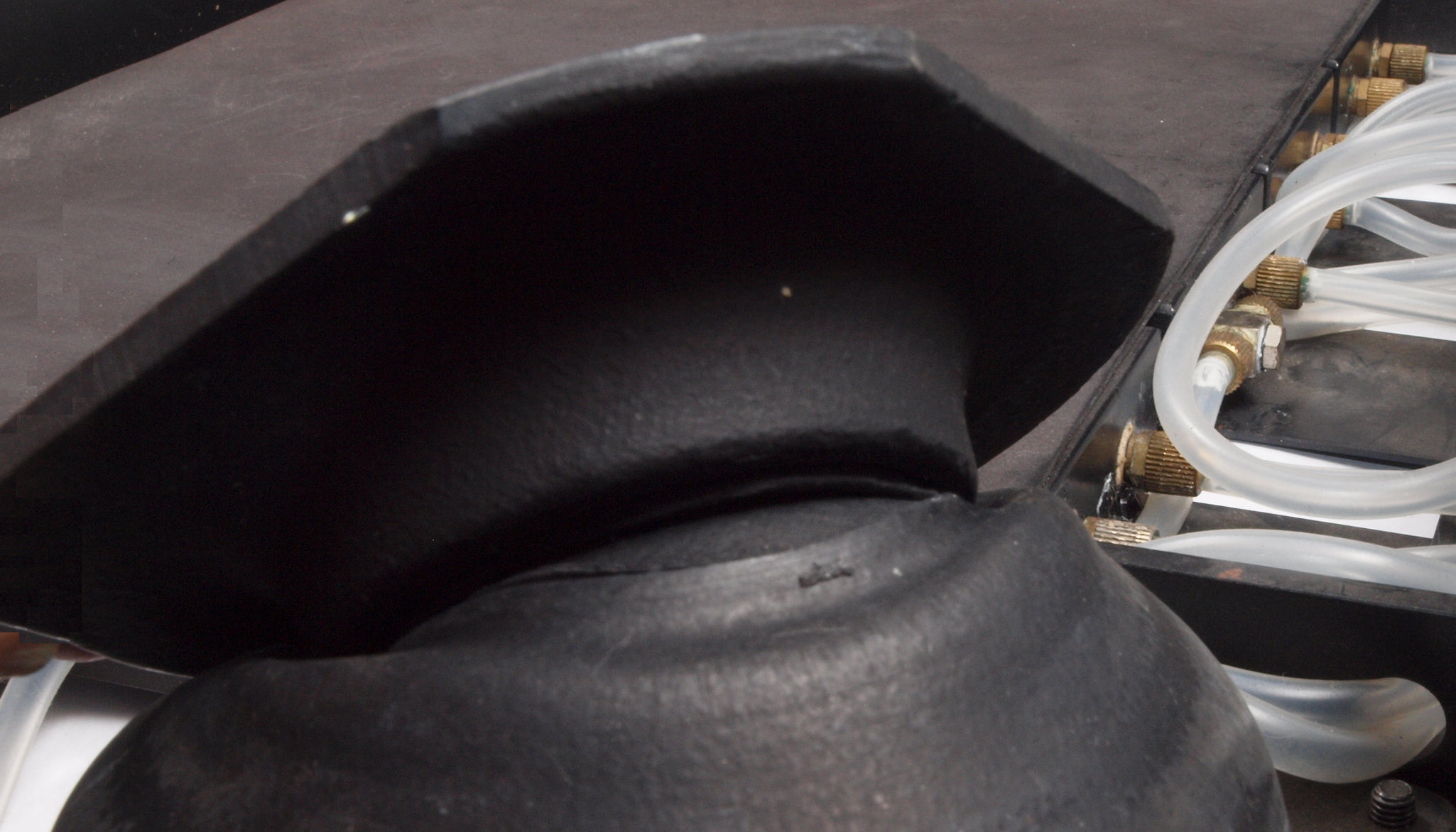

A1. 点検中 左前のチャンバーゴム上に割れがある。
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

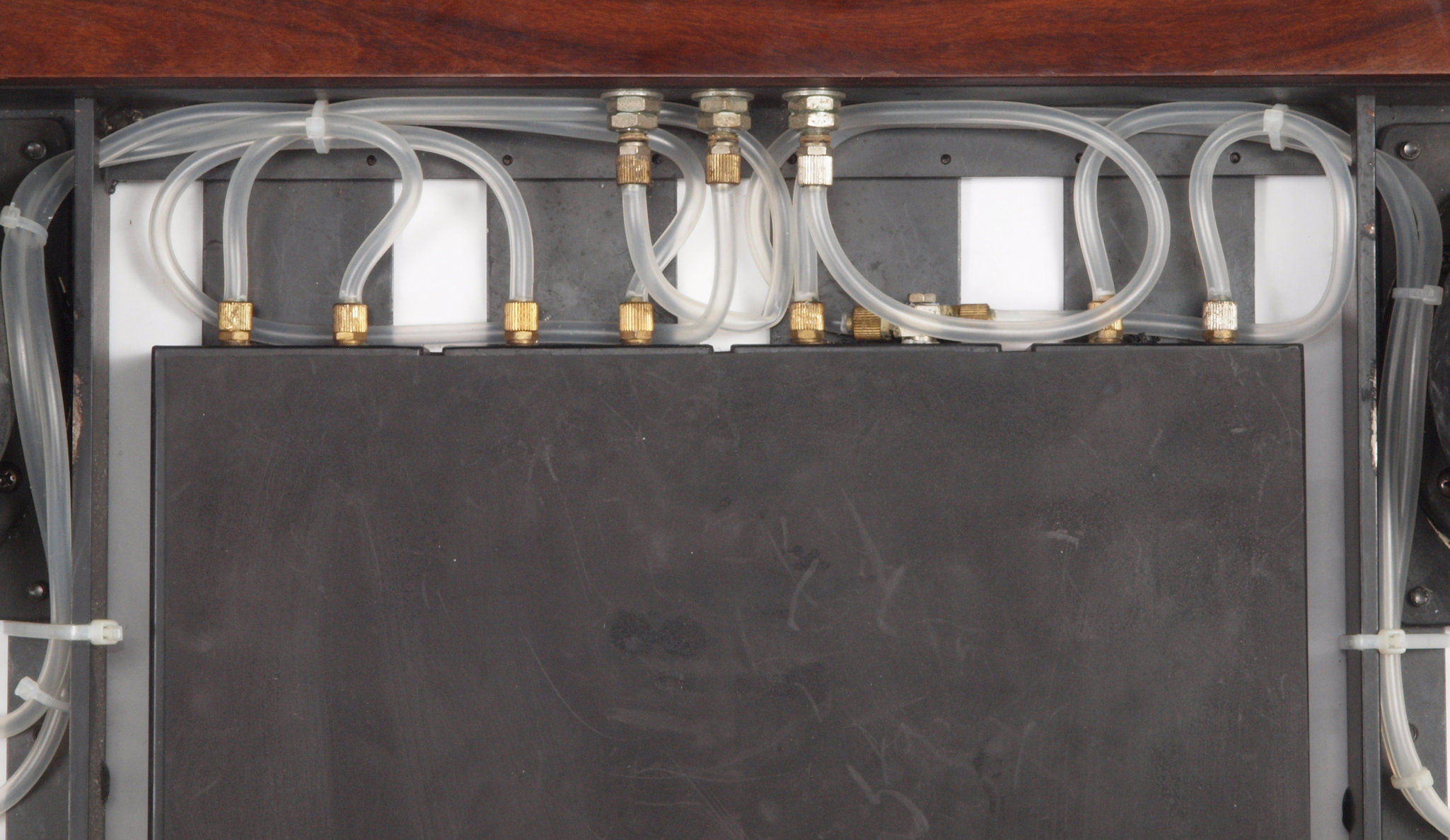

C1. 修理後 真ん中配管部。
C2. 交換部品。 ずたずたになったチューブ。
C3. 交換部品。 バラブムシ。 下=付いていた物、上=交換する新しい物。
C4. 修理後 上から見る

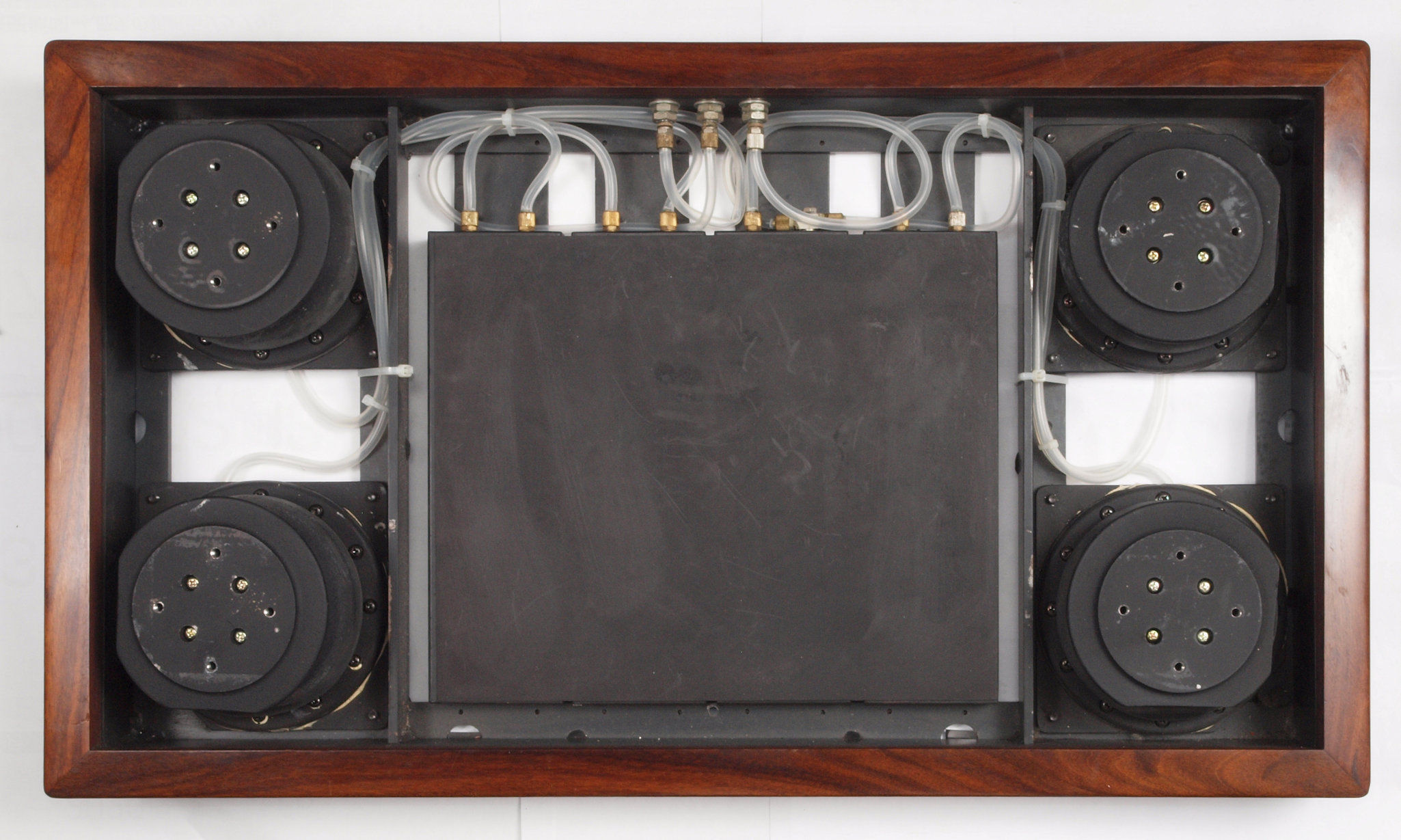

C5. 修理後 下から見る
C71. 架台を乗せ完成
Y1. ユーザー宅へ設置。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
S. MICRO SEIKI BA−600 の仕様(マニアル・カタログより)
オーディオベース BA−600
形式 フローティングタイプ、エアーインシュレーター
固有振動数 4.5Hz
搭載面寸法 600×300mm
荷重適応範囲 30kg〜130kg
外形寸法 幅600×高さ82×奥行400mm
付属品 エアーポンプ、水準器
重量 50kg
価格 200,000円
別売りアクセサリー R−600 金属製足
                         ba600-55
