MICROSEIKI RY−1500D修理記録
平成19年5月27日到着  5月29日完成
A. 修理前の状況
  • 45回転にならず。

B. 原因
  • 経年劣化。
C. 修理状況

D. 使用部品
  • 電解コンデンサー              11個。
    半固定VR                    3個。
    フイルムコンデンサー             3個。
    SW

E. 調整・測定

F.修理費
  25,000円       「お馴染みさん価格」

A. 修理前の状況

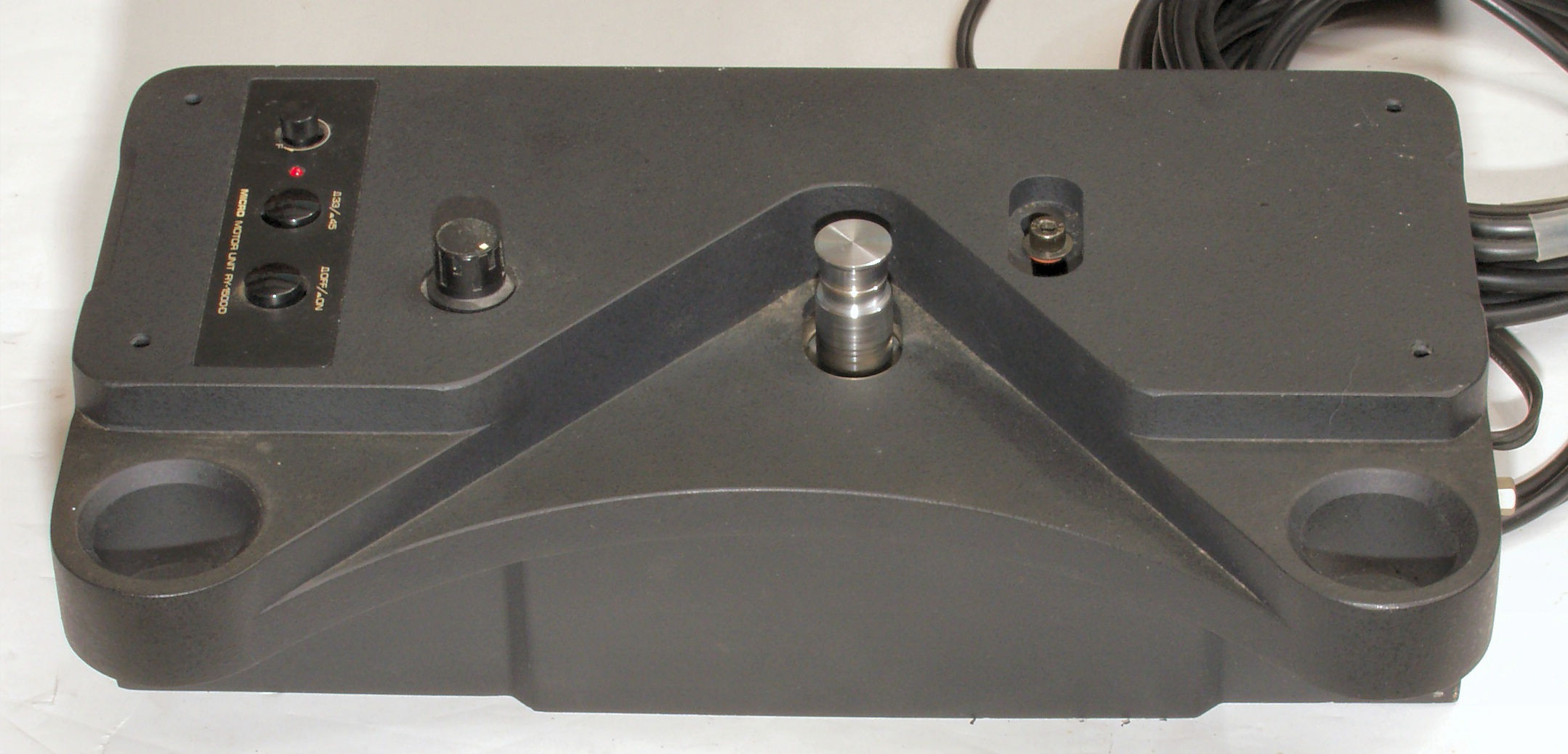

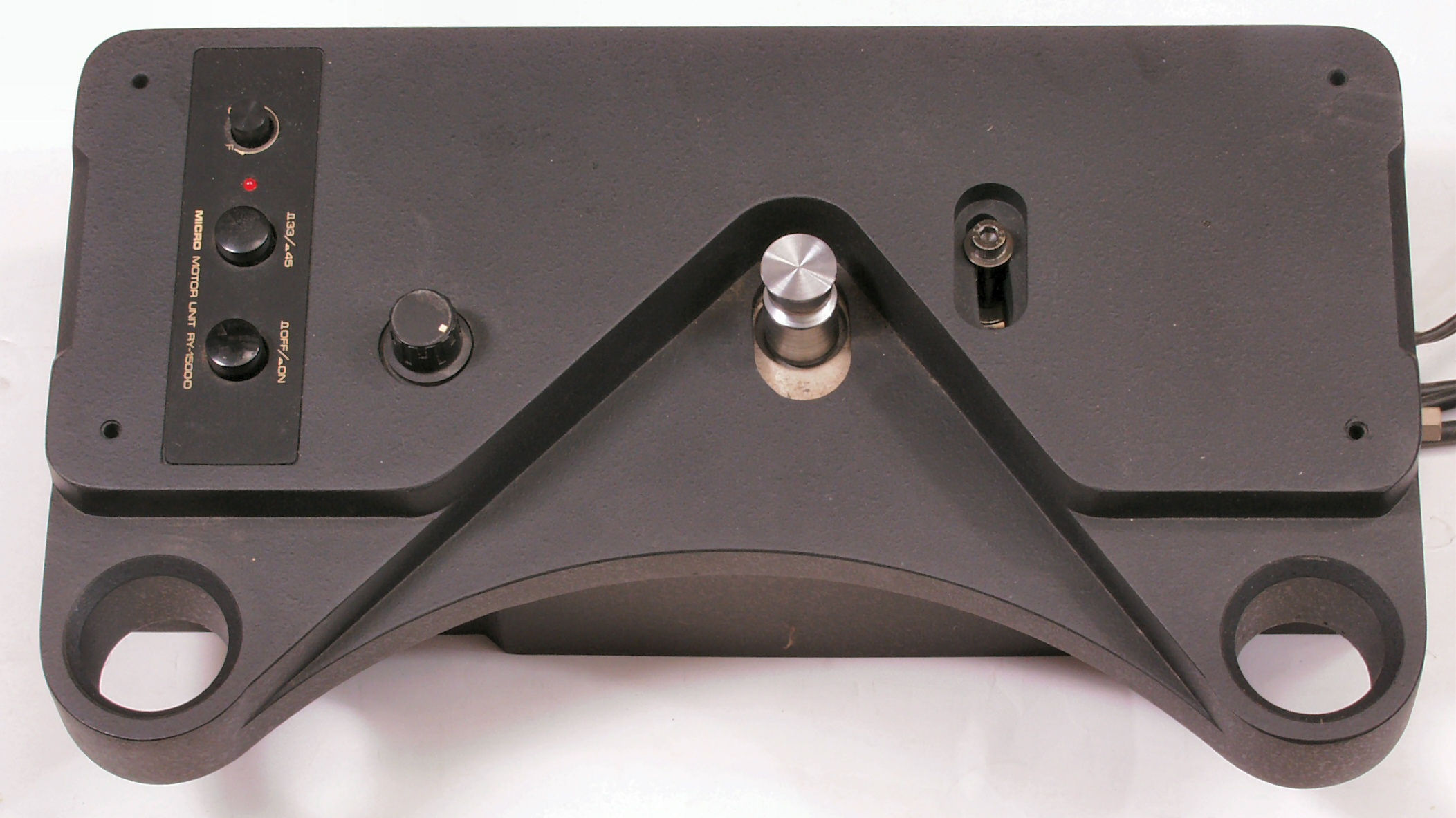

A1. 点検中 上から見る
A2. 点検中 モーター部 下から見る
C. 修理状況
C11. 修理前 基板

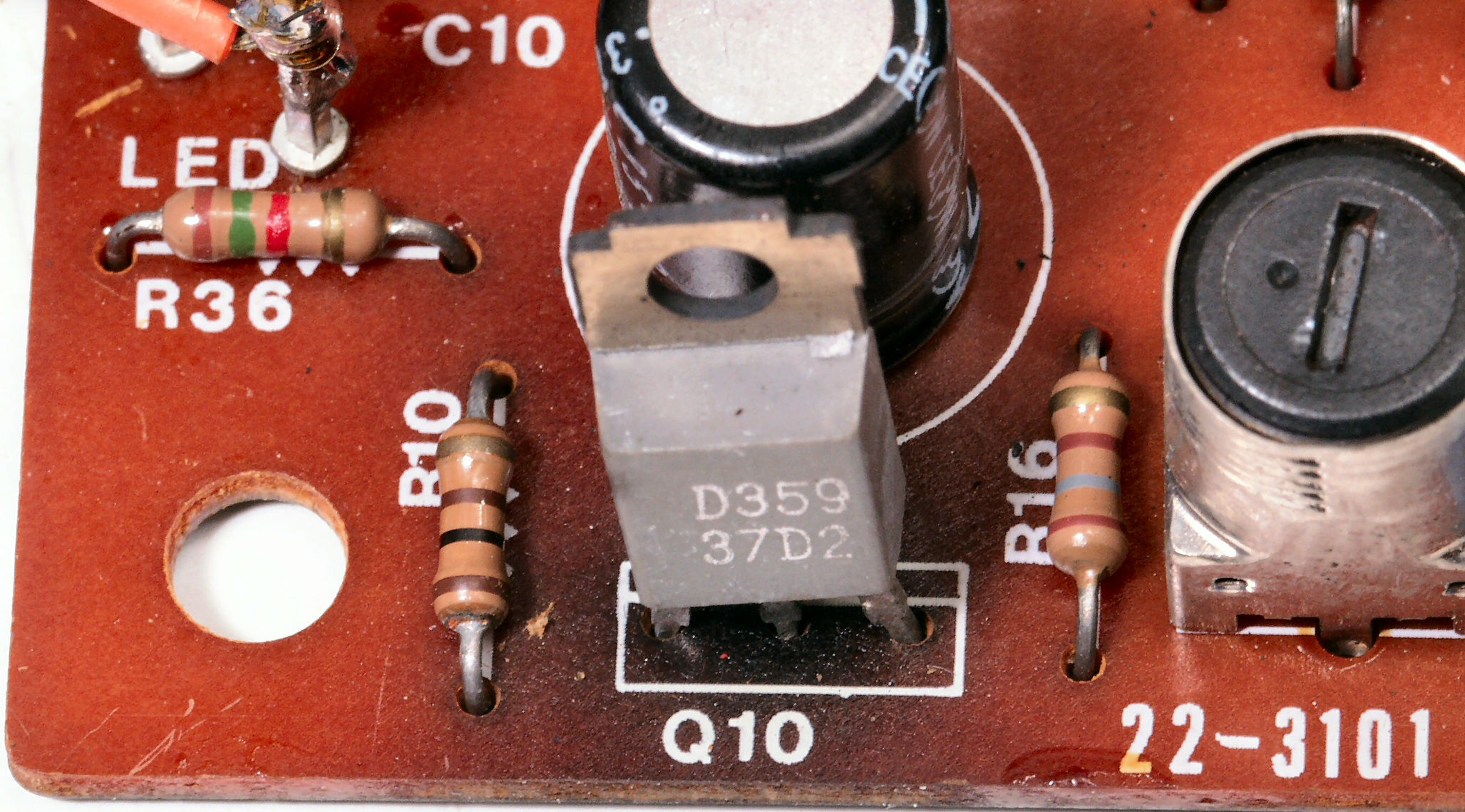

C112. 修理前 基板、出力TR(トランジスター)の回りの基板が熱で変色

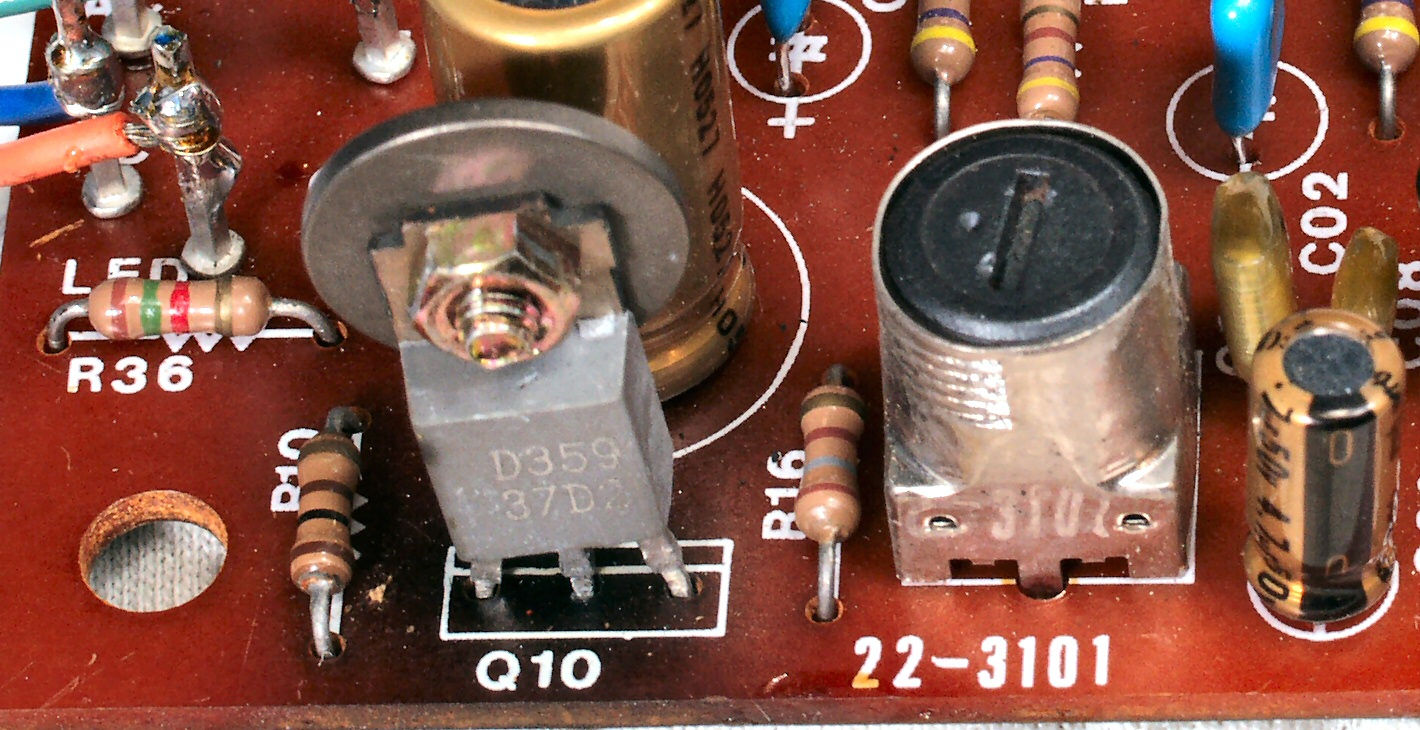

C113. 修理中 基板、出力TR(トランジスター)に放熱器取り付け

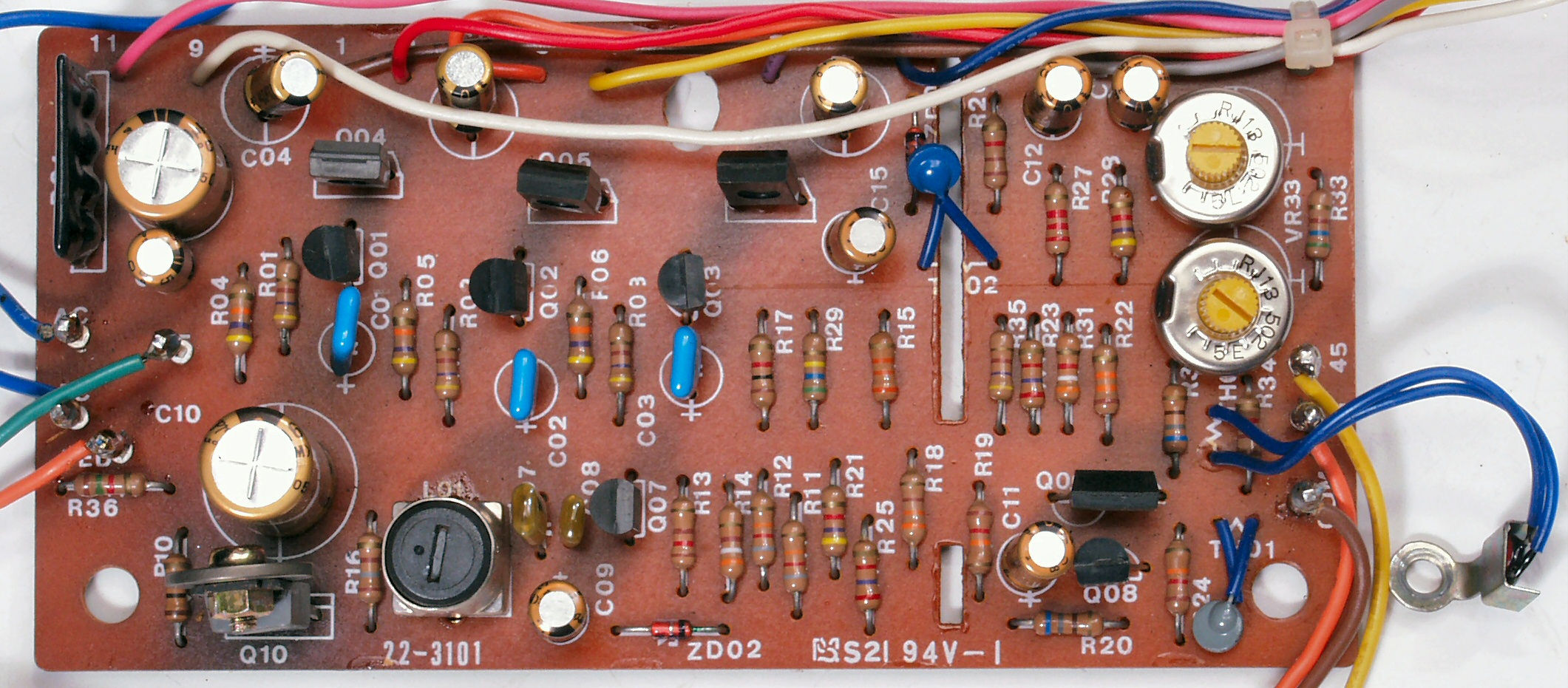

C12 .修理後 基板 半固定VR2個、電解コンデンサー11個、フイルムコンデンサー3個交換
C13. 修理前 基板裏

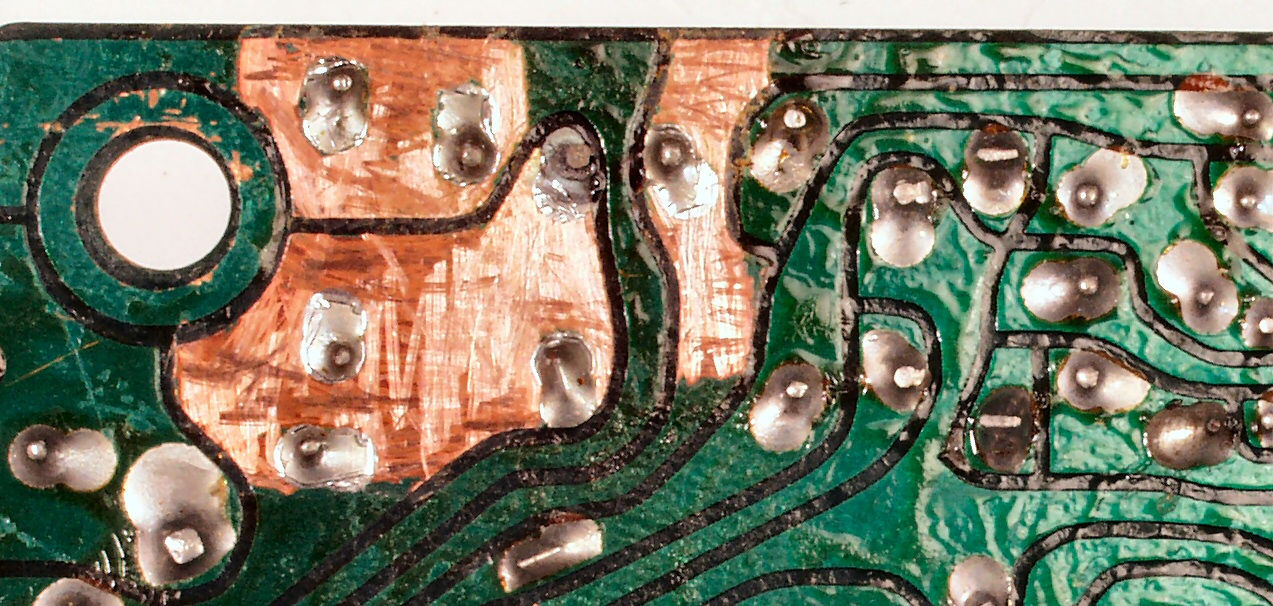

C132. 修理前 基板裏、出力TR(トランジスター)の足の半田が熱で劣化

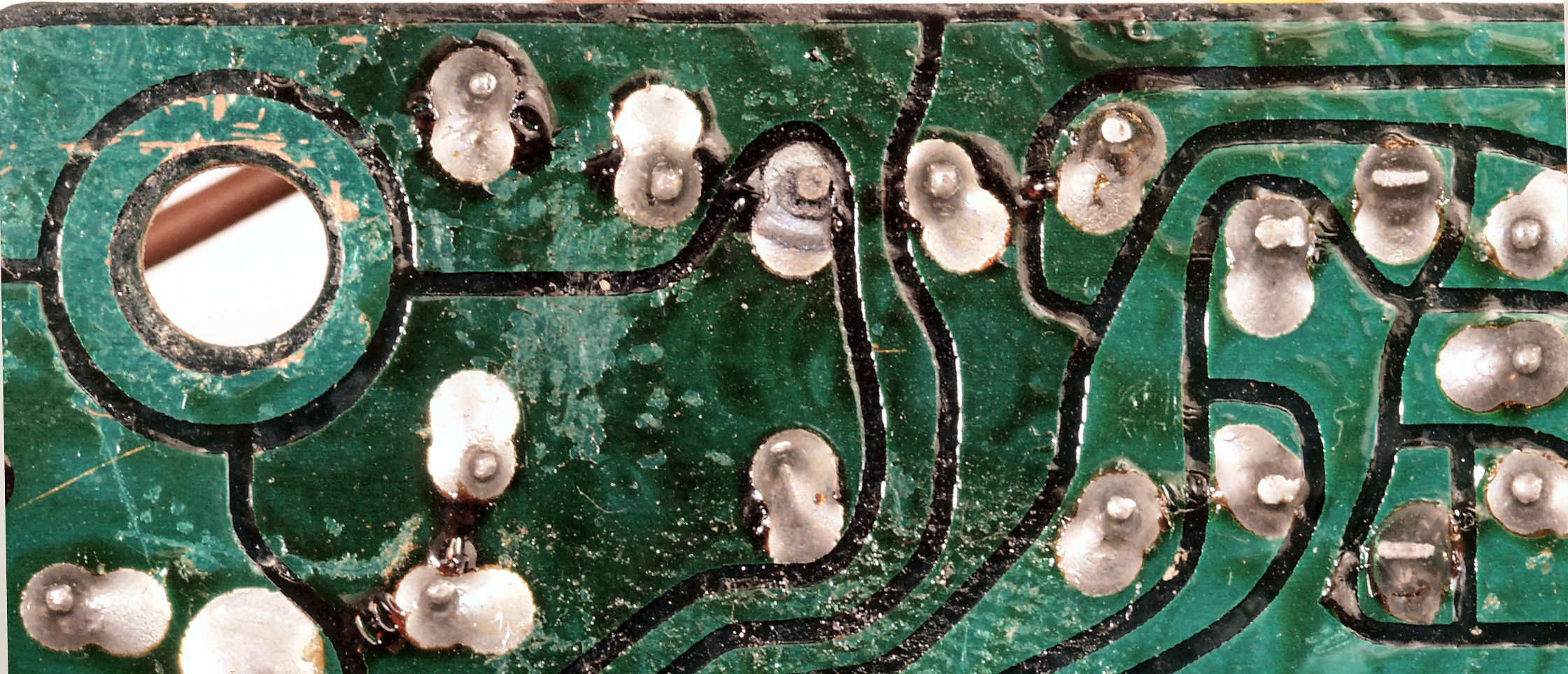

C133. 修理中 基板裏、出力TR(トランジスター)の足の半田部分を広げ、放熱を良くする

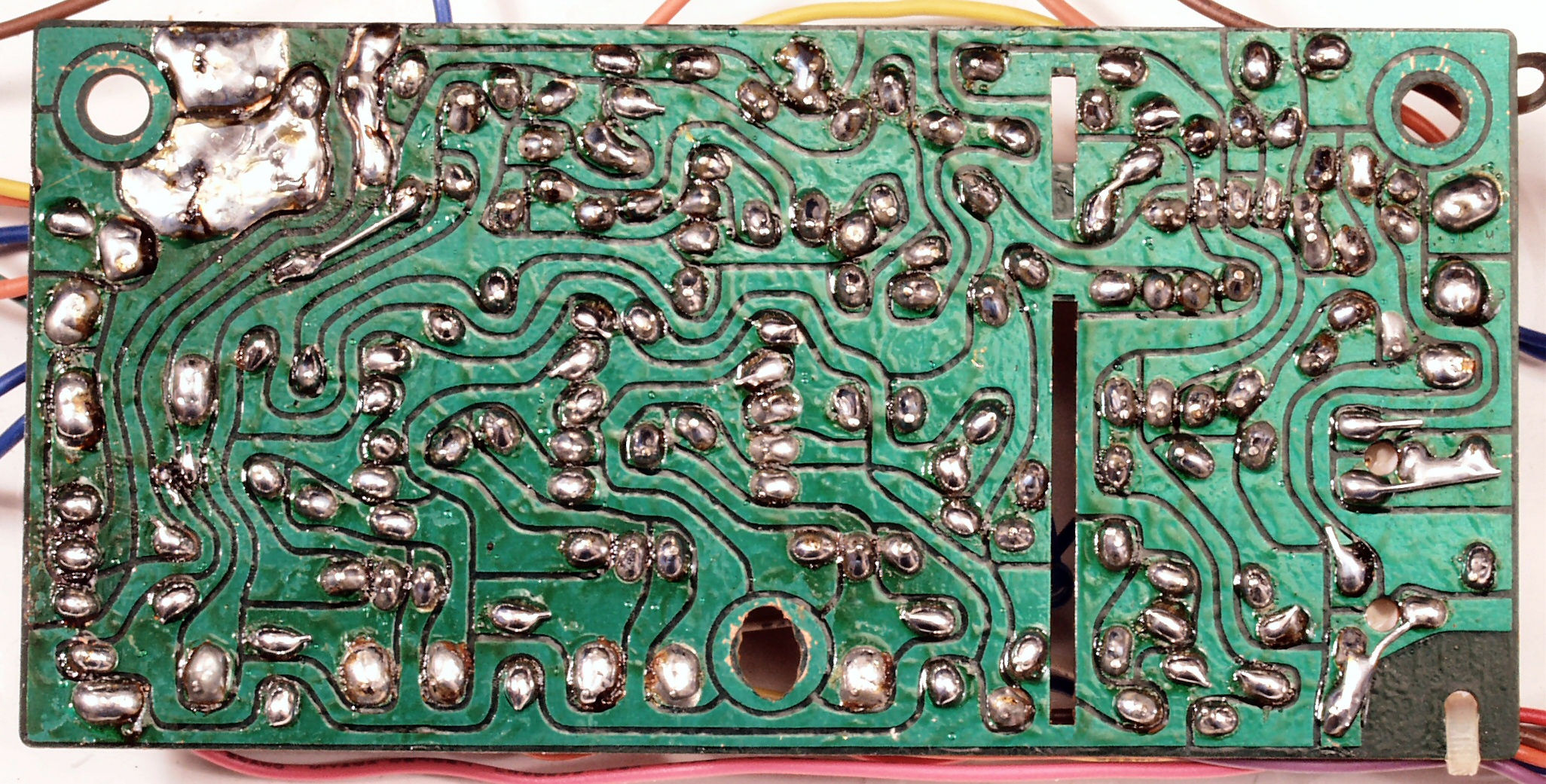

C14. 修理(半田補正)後 基板裏

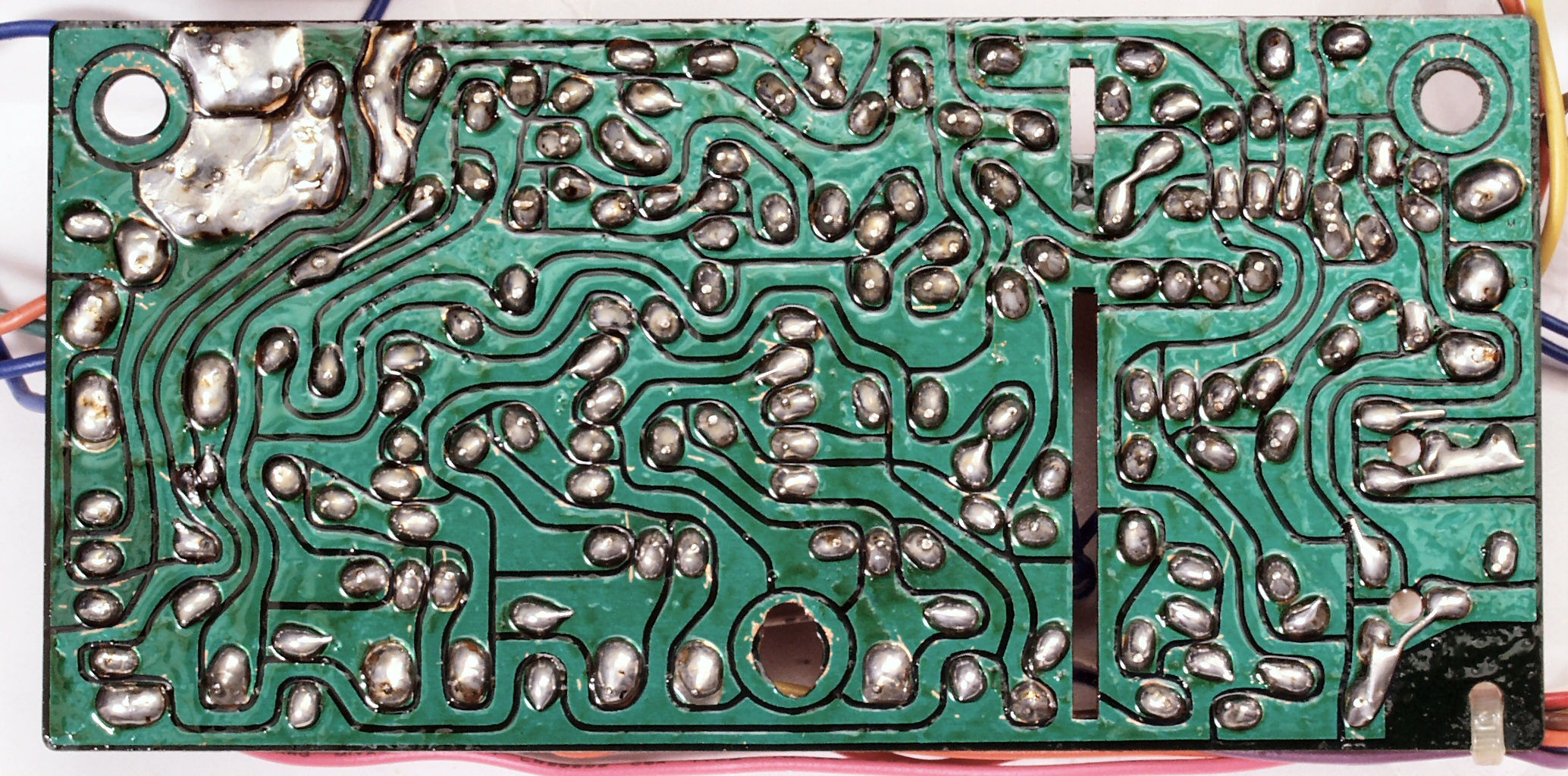

C15. 完成基板裏。余分なフラックスを落として、コート液を塗る。
C21. 修理前 モーター

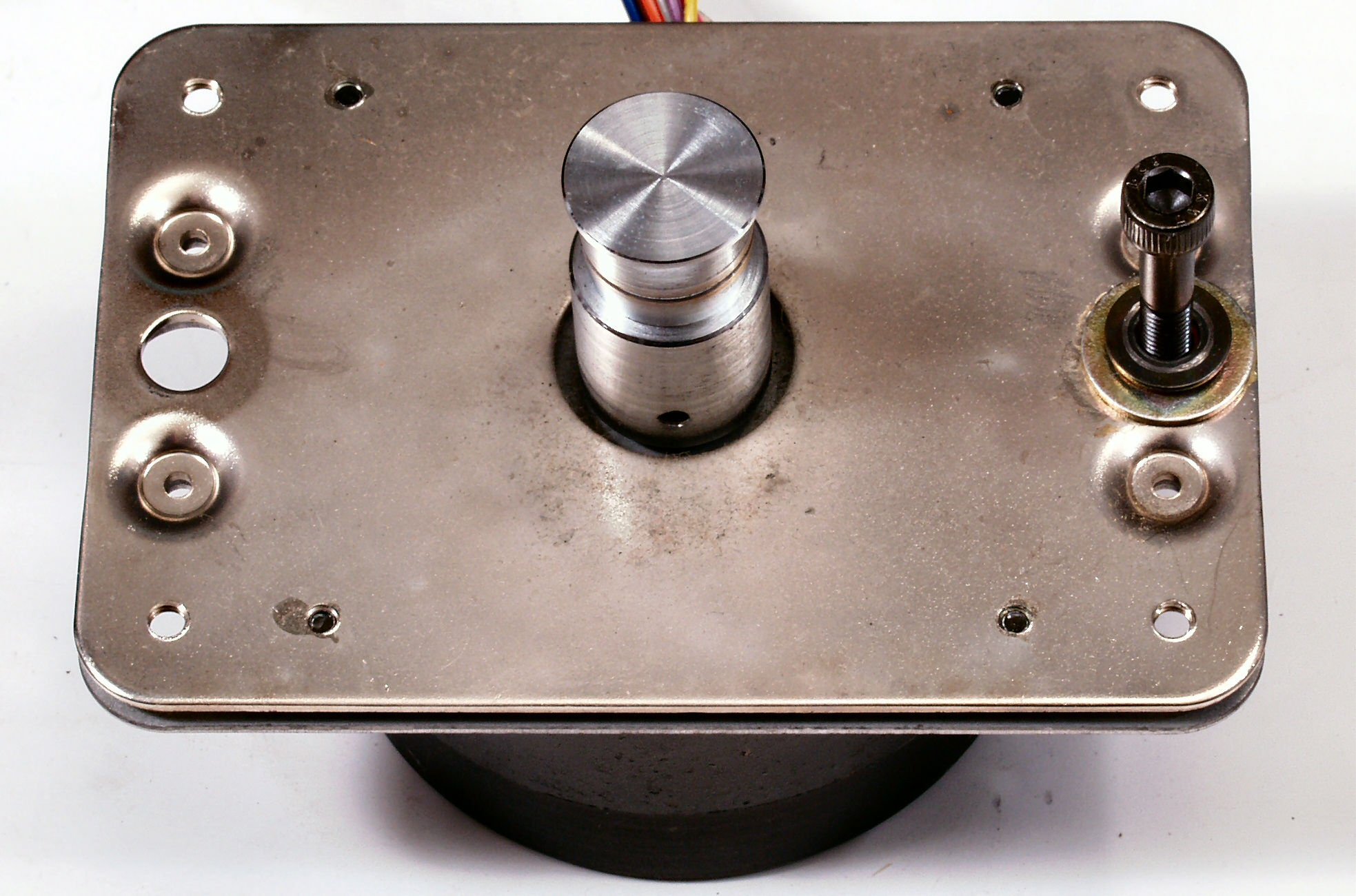

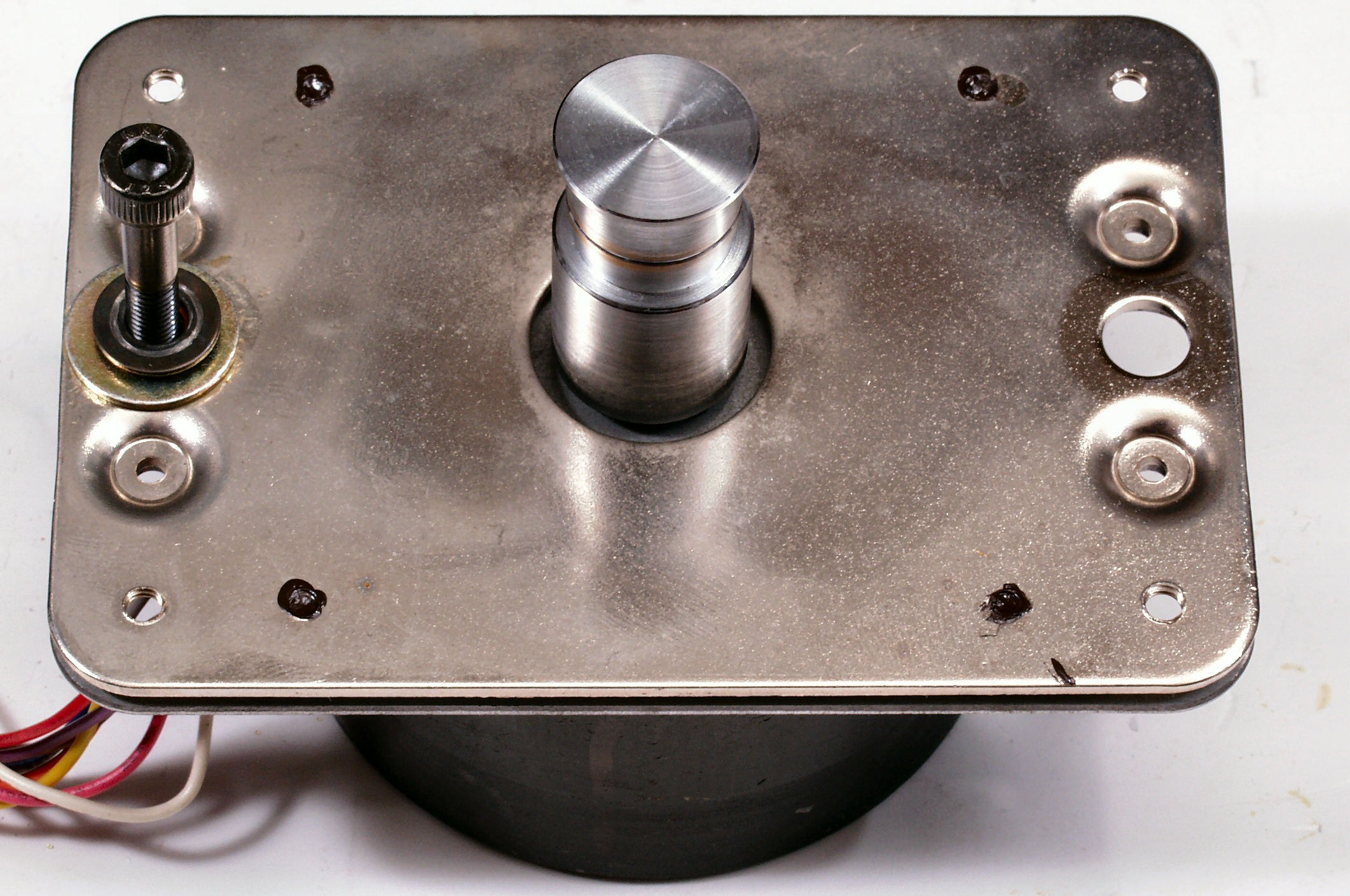

C22. 修理(分解・給油・清掃)後 モーター

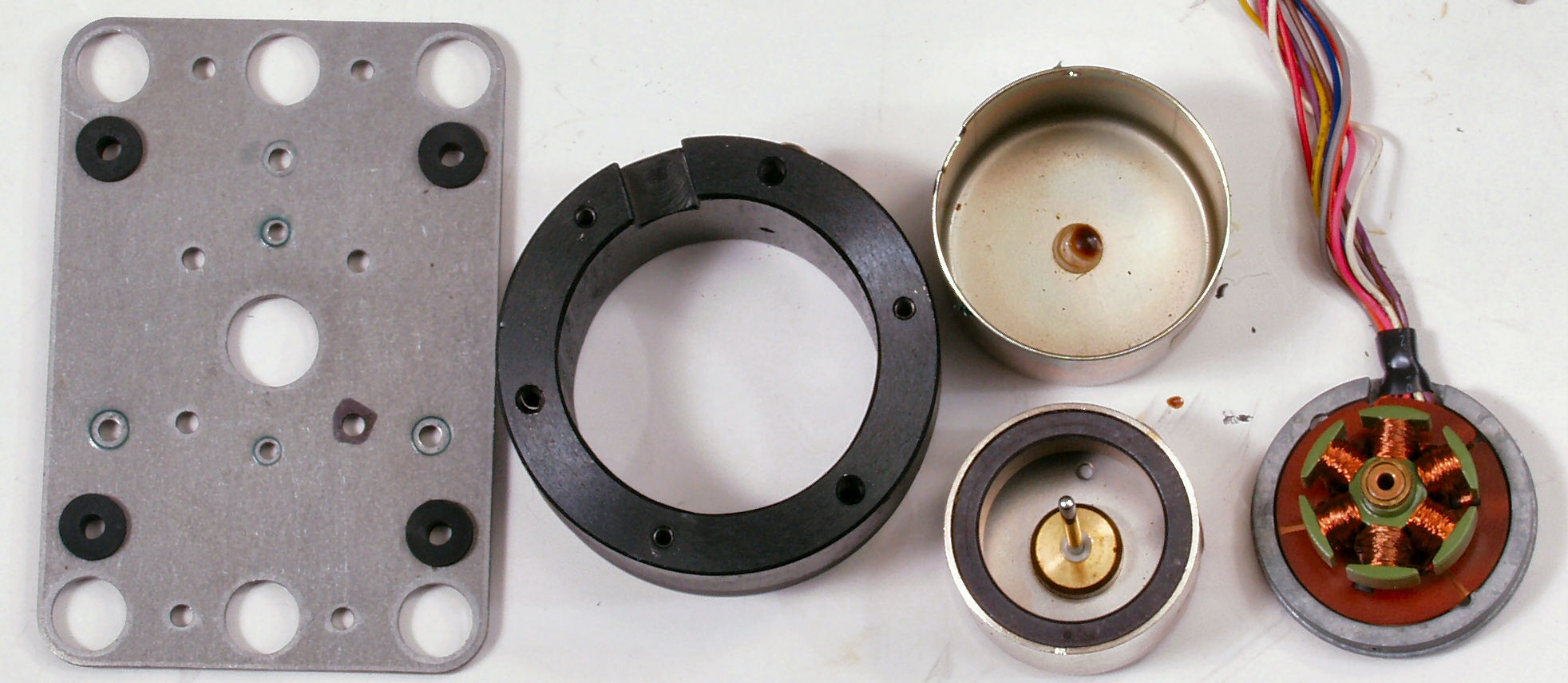

C31. 修理中 モーター分解

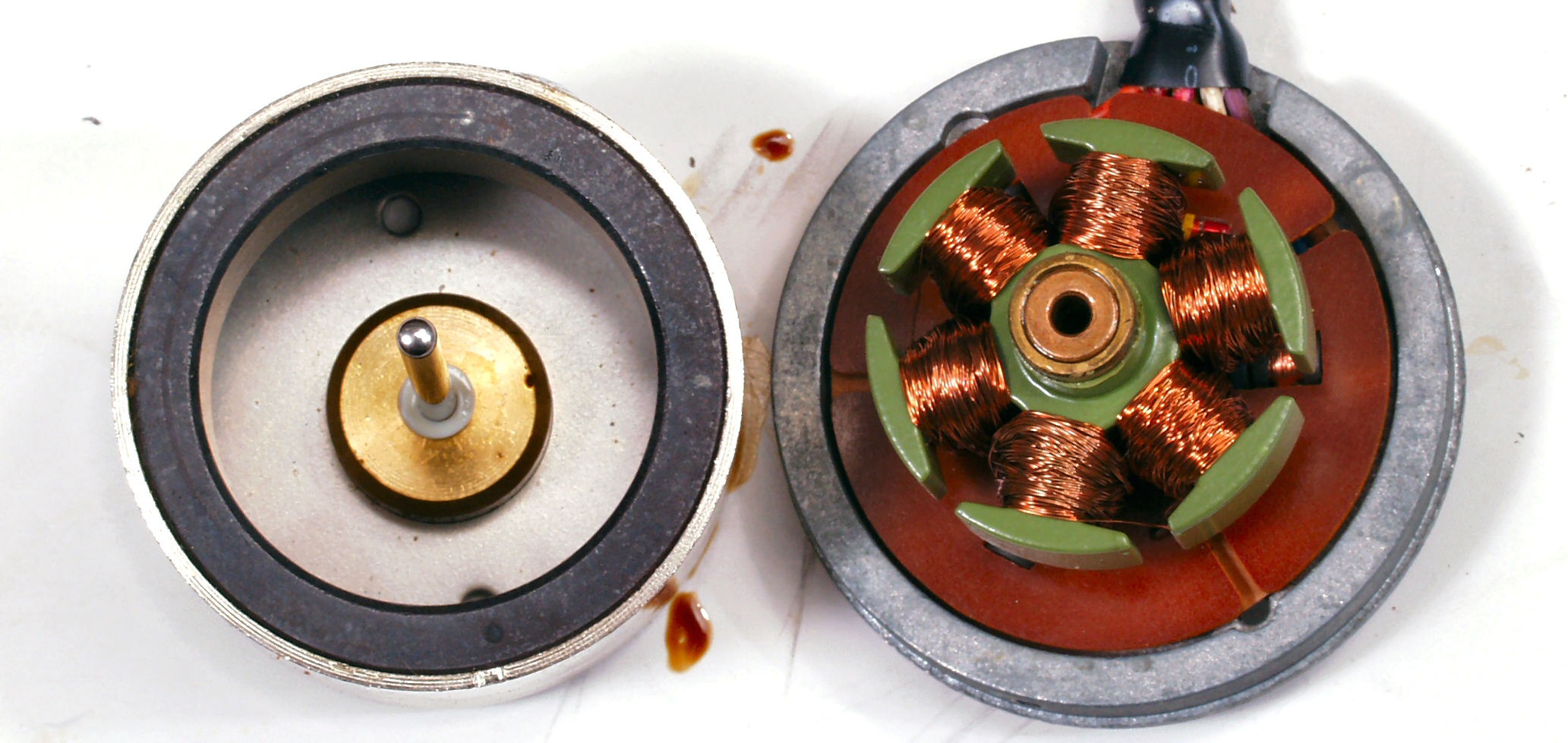

C32. 修理中 モーター回転子の清掃中
C41. 修理前 SW・VR

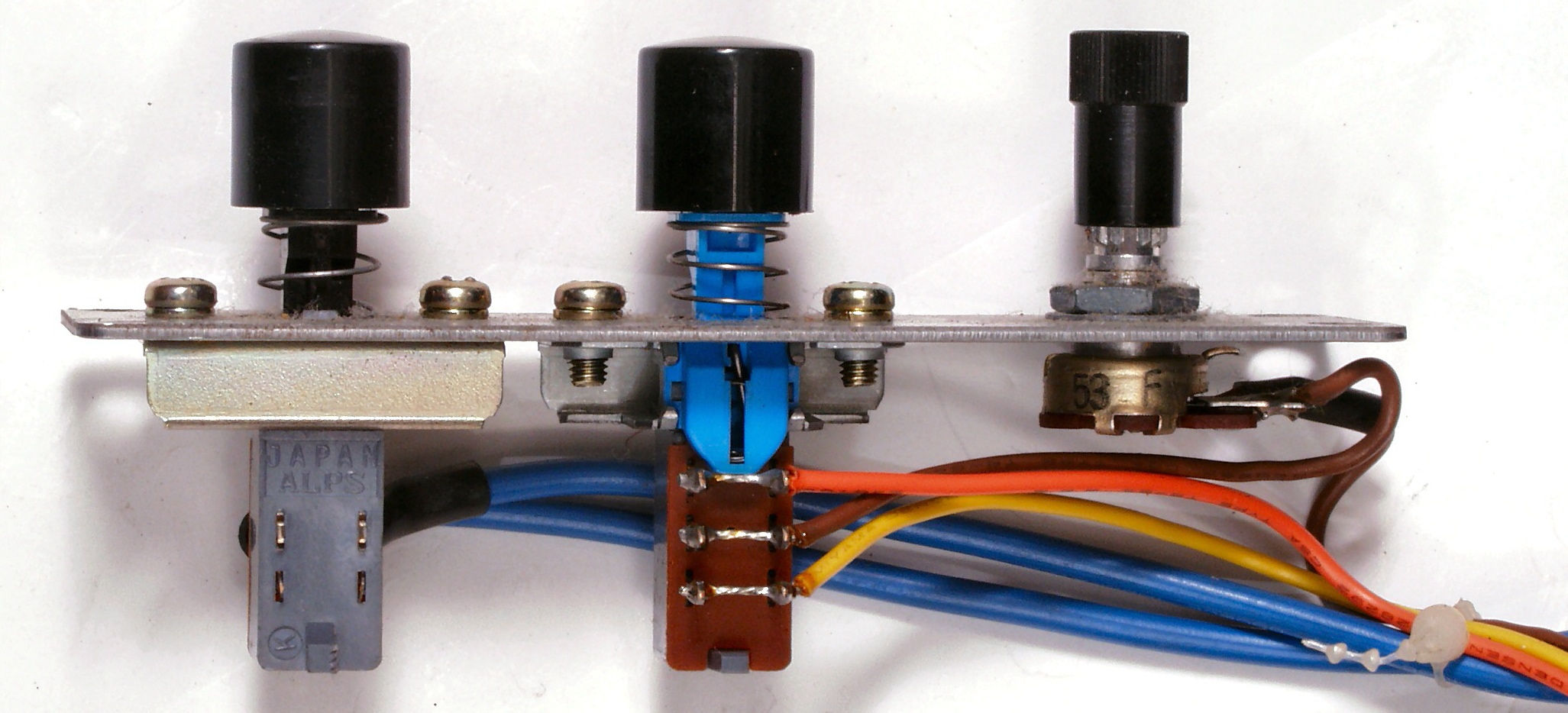

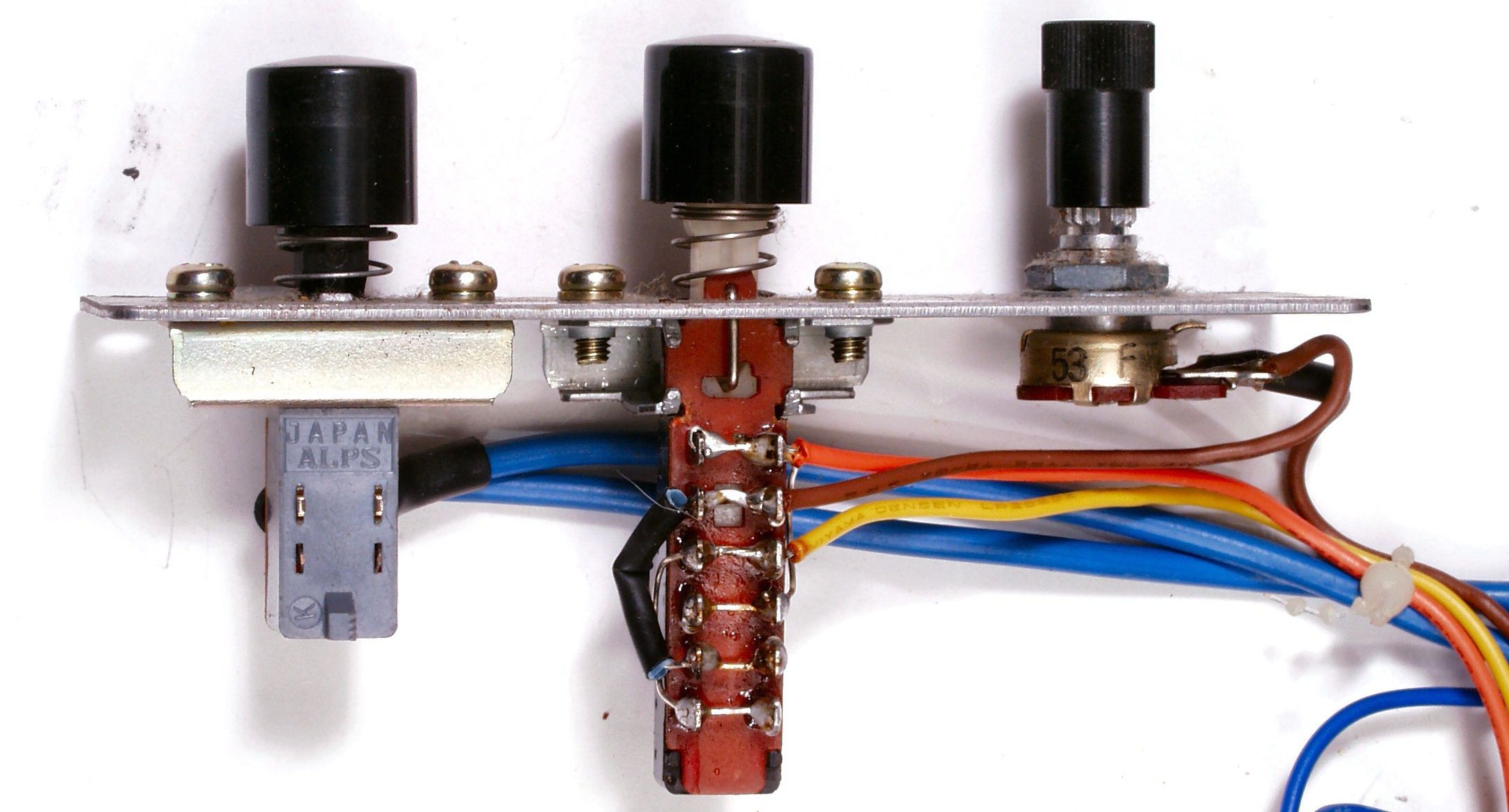

C42. 修理(交換)後 SW・VR

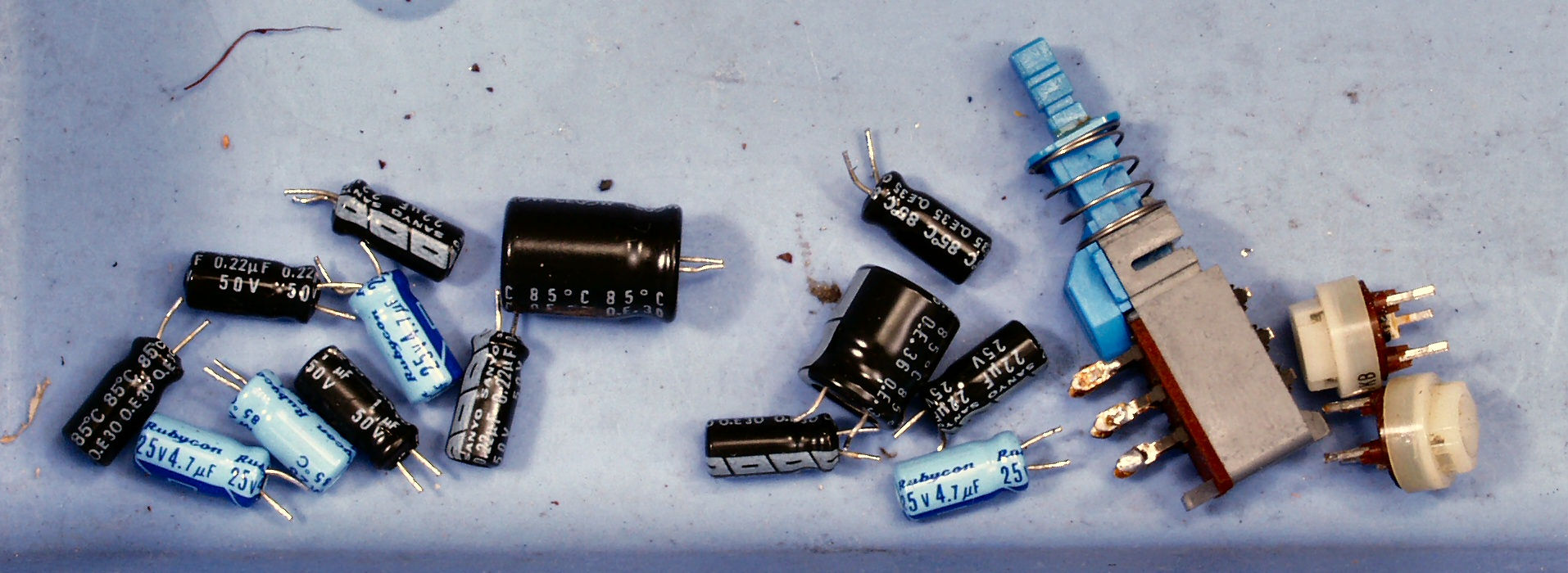

C5. 交換部品

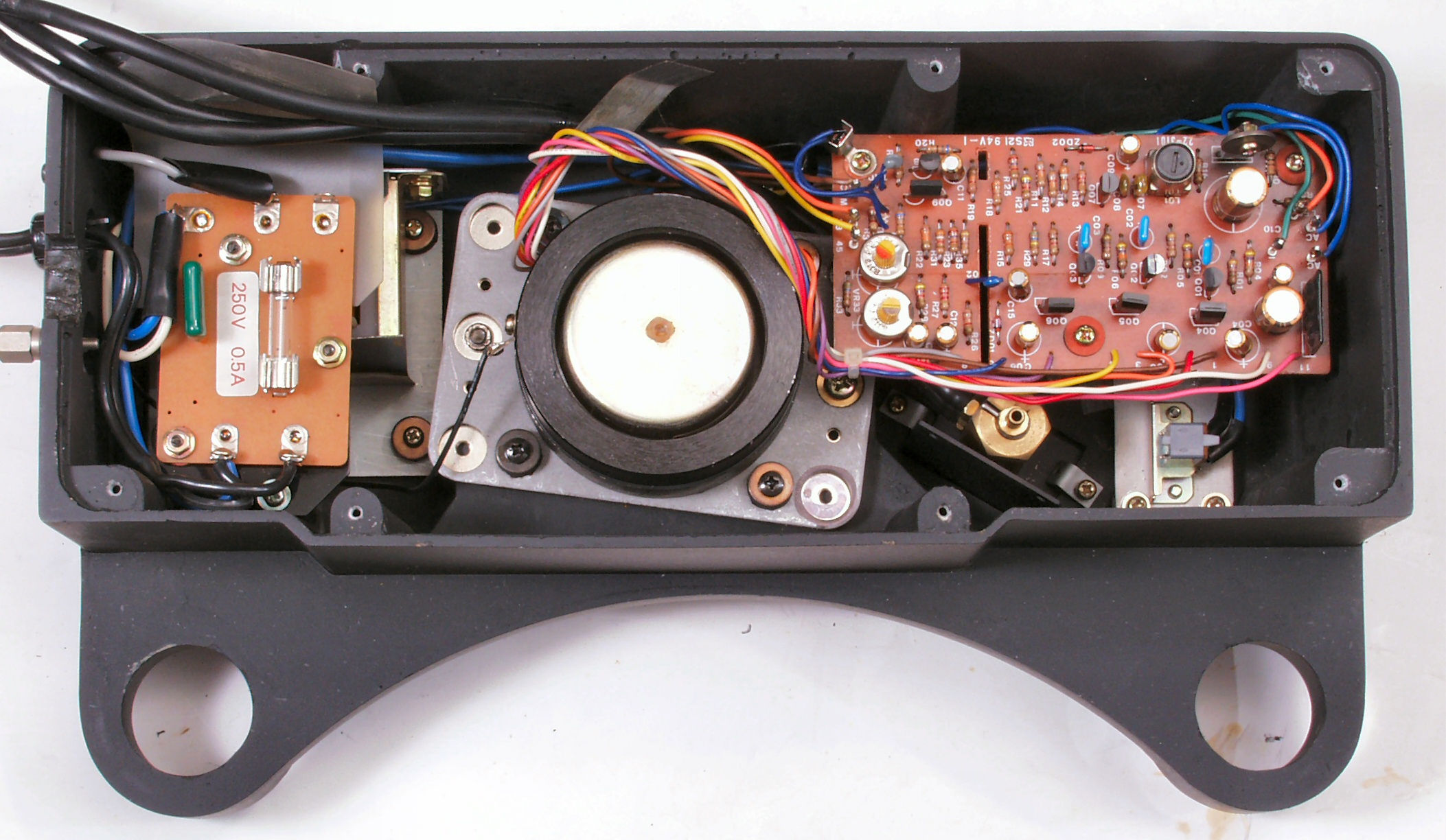

C71. 修理前 下から見る
C72. 修理後 下から見る

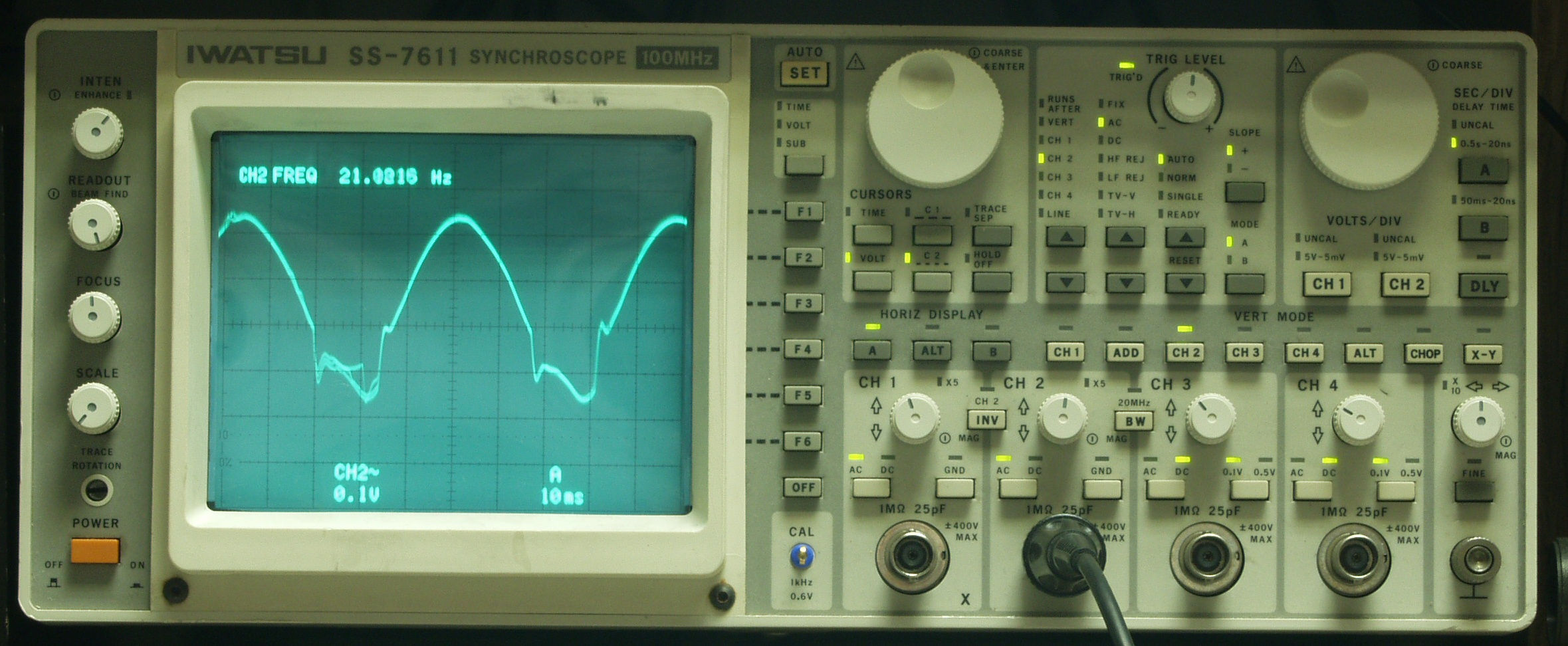

E. 調整・測定

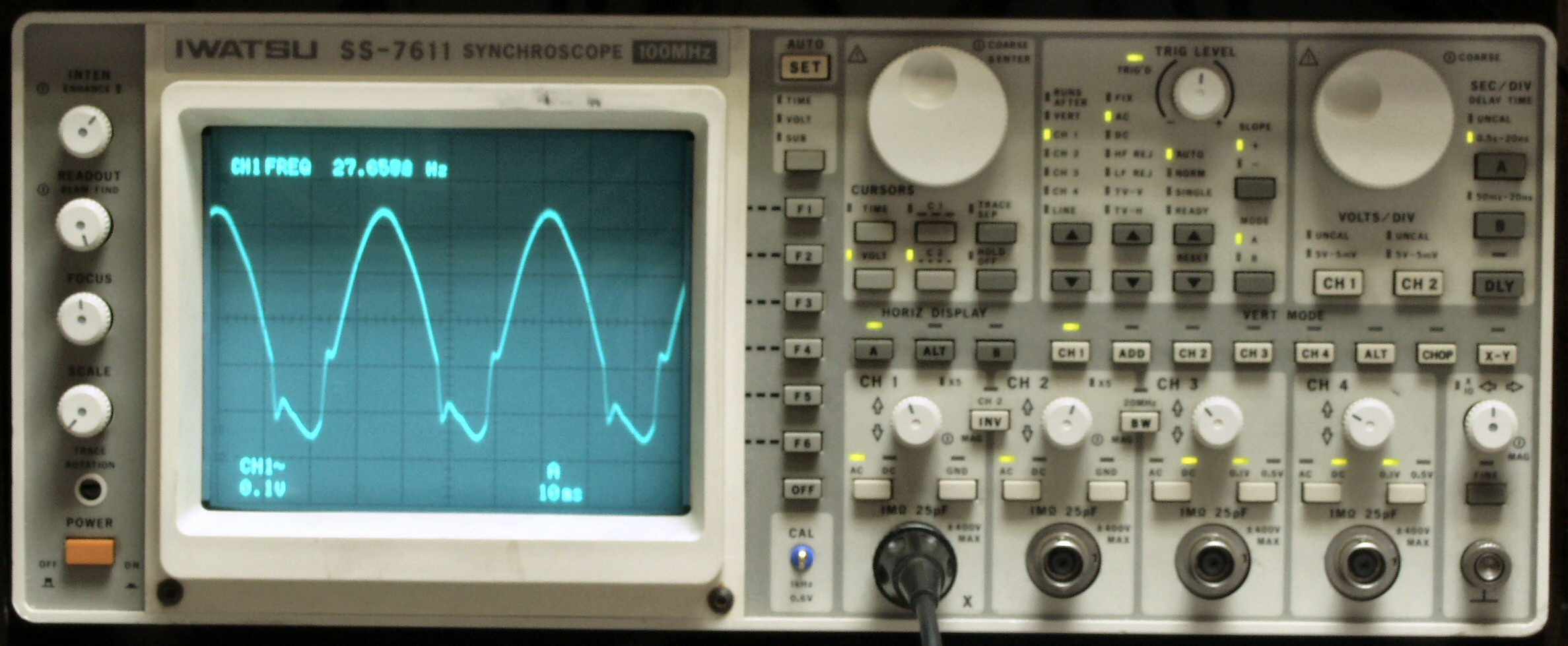

E21. 45回転ピッチコントロール最大
E22. 45回転ピッチコントロール最小

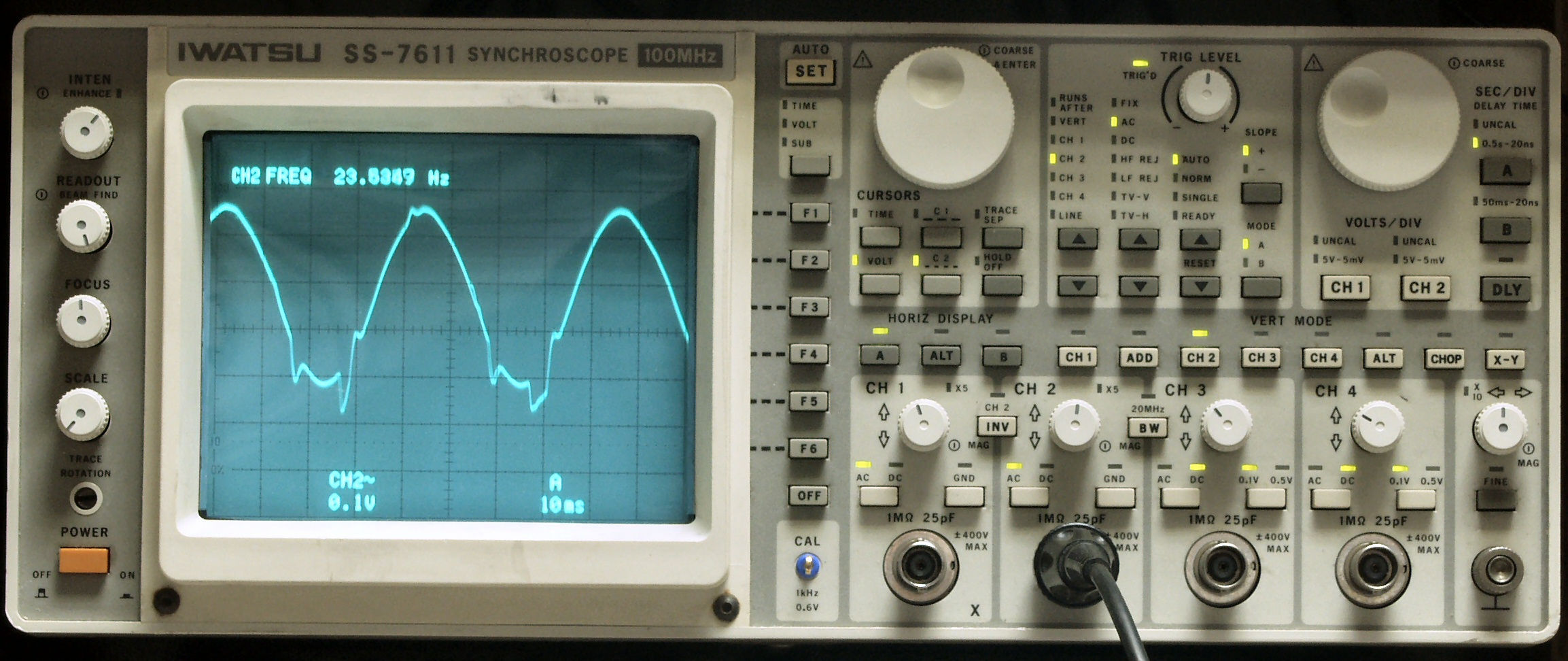

E31. 33回転ピッチコントロール最大
E32. 33回転ピッチコントロール最小
E4. 完成 エージング中
                        1500fvg-p
