ＭＩＣＲＯＳＥＩＫＩ　ＲＹ−１５００Ｄ．　７台目＋ＲＢ−１５００軸　修理記録
　２０２１／１２／２１到着　　　２０２３／１／１６完成
Ａ．　修理前の状況
  • MICRO RY-1500Dの修理御願いです。
    本日、＃１５００システムにて聴き終わった時、 通常は１０〜１５秒位掛かって止まっていたはずなのですが 今回はターンテーブル回転が数秒で止まりました。
    いつもは手で回転を与えた後にSWをONしているのですが、 確認の為、そのままの状態でSWをONしました処、回転し始めません。
    どうも、モータートルクが低下している様に思います。
    やはりオークションの新品在庫放出品の主軸とはいえ内部オイルは劣化しているみたいでした。


Ｂ．　原因
  • 各部経年劣化。
    駆動ＩＣ劣化
    定電圧ＩＣ交換。
Ｃ．　修理状況

Ｇ．　ＲＢ−１５００軸修理

Ｄ．　使用部品
  • 電解コンデンサー　　　　　　　１０個。
    定電圧ＩＣ　　　　　　　　　　　２個。
    フイルムコンデンサー　　　　　４個
    ＩＣ、ＩＣＢＡ６３０１他　　　２個


Ｅ．　調整・測定

Ｇ．　ＲＢ−１５００軸修理

Ｆ．　修理費　４９，５００円
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

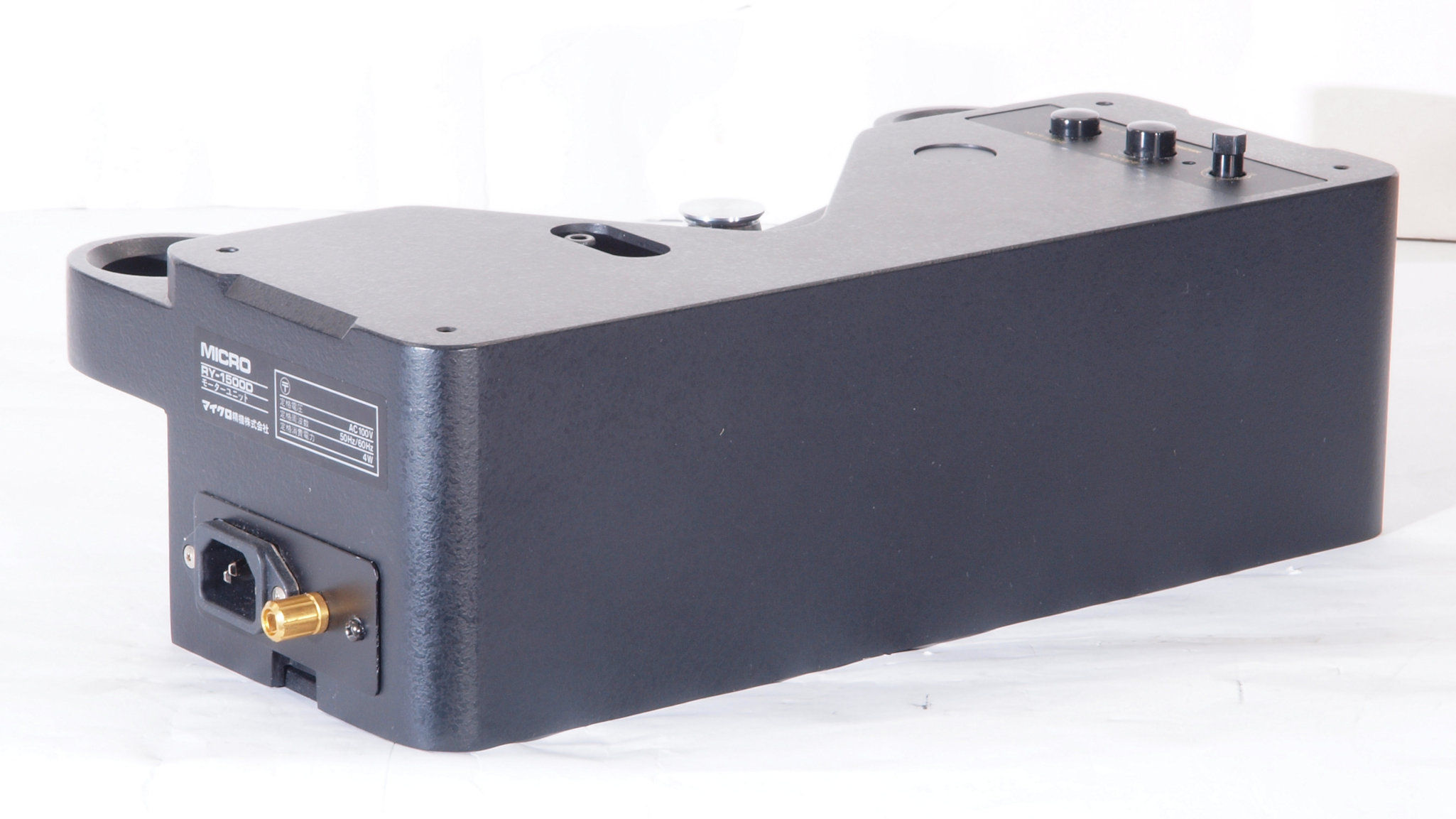

Ａ１１．　点検中　前から見る
Ａ１２．　点検中　前右から見る
Ａ１３．　点検中　後から見る

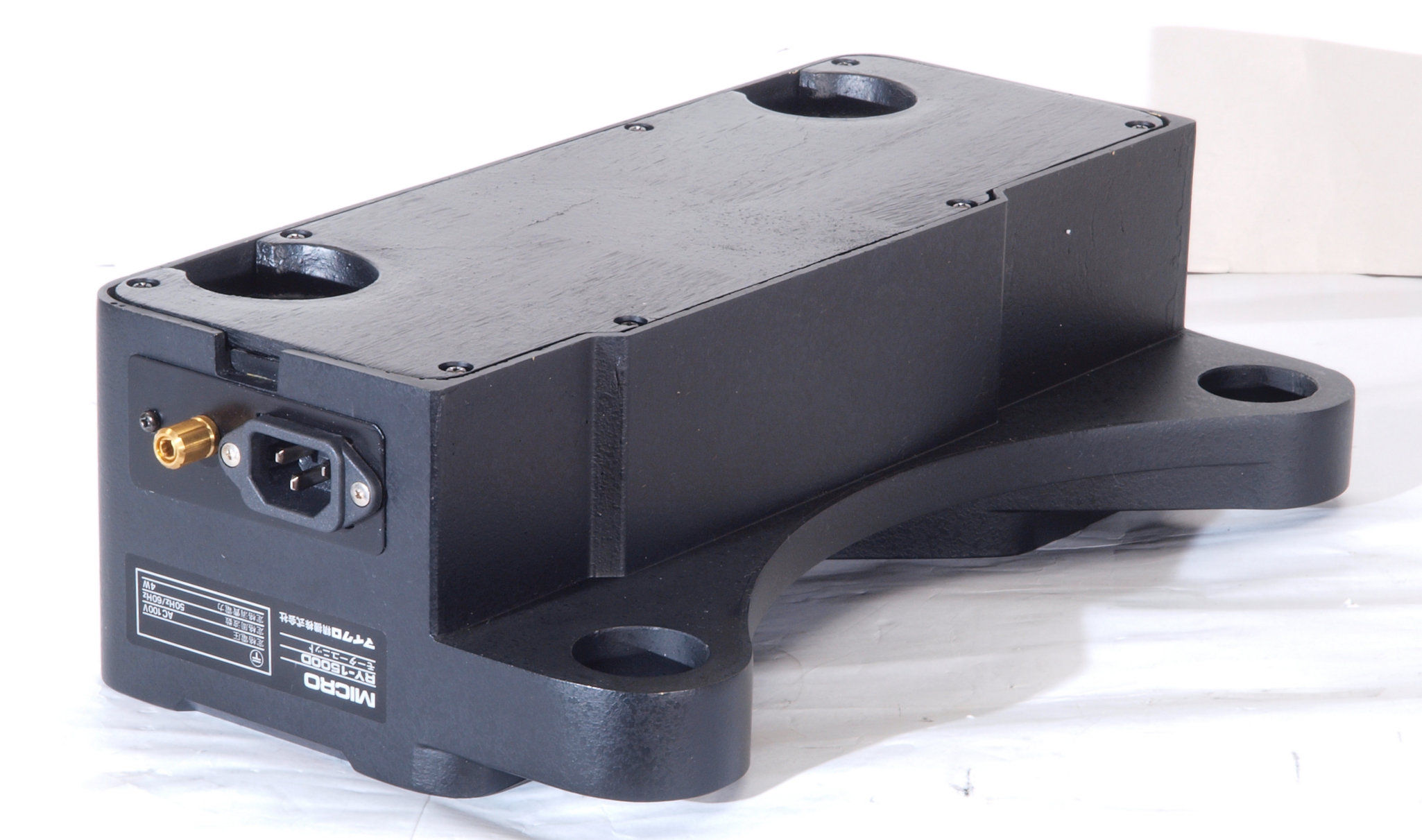

Ａ１４．　点検中　後左から見る

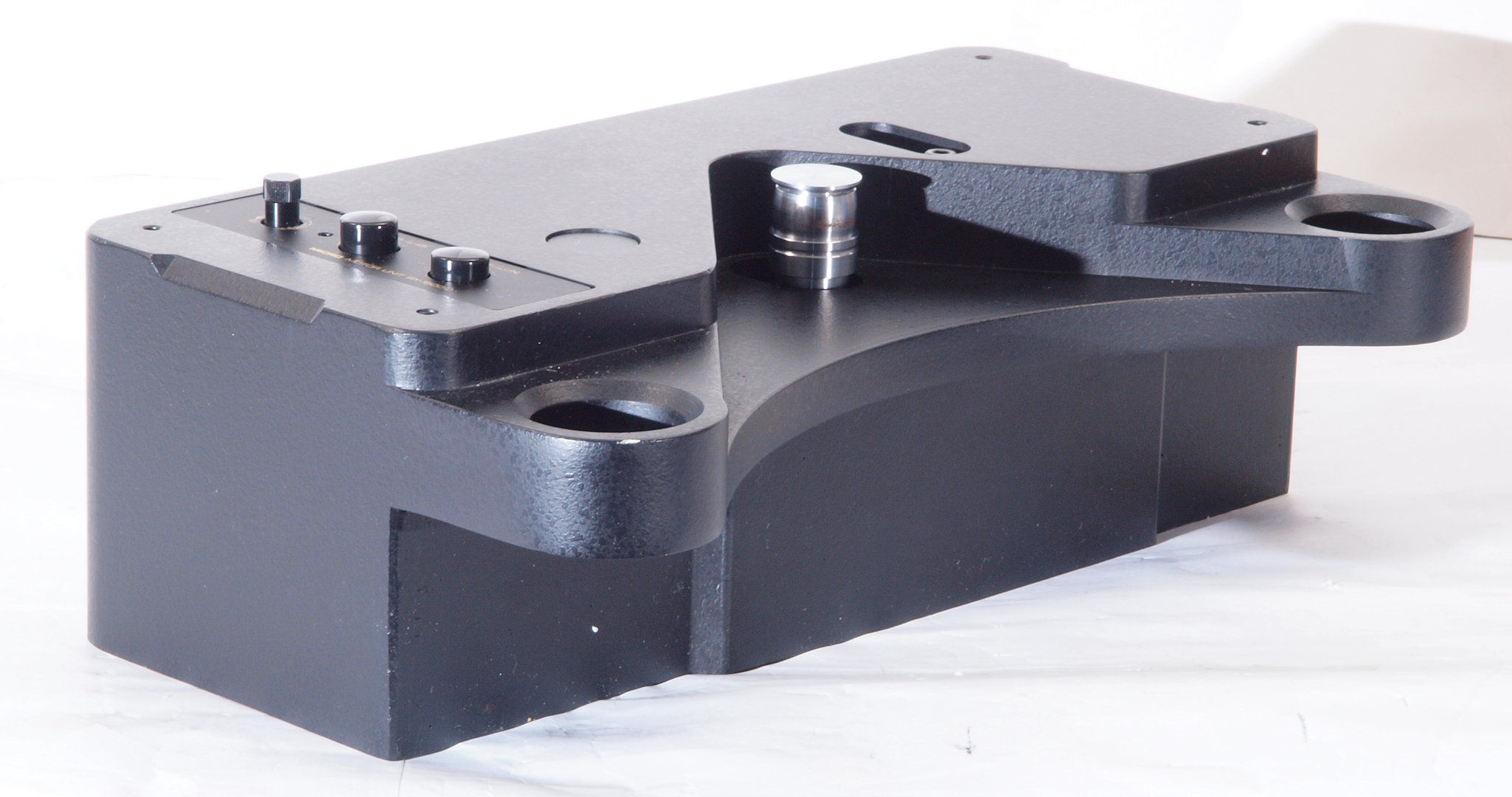

Ａ２１．　点検中　上から見る
Ａ２３．　点検中　モータープリーは径が大きく、モーターに負担が大きい。
Ａ３１．　点検中　下前から

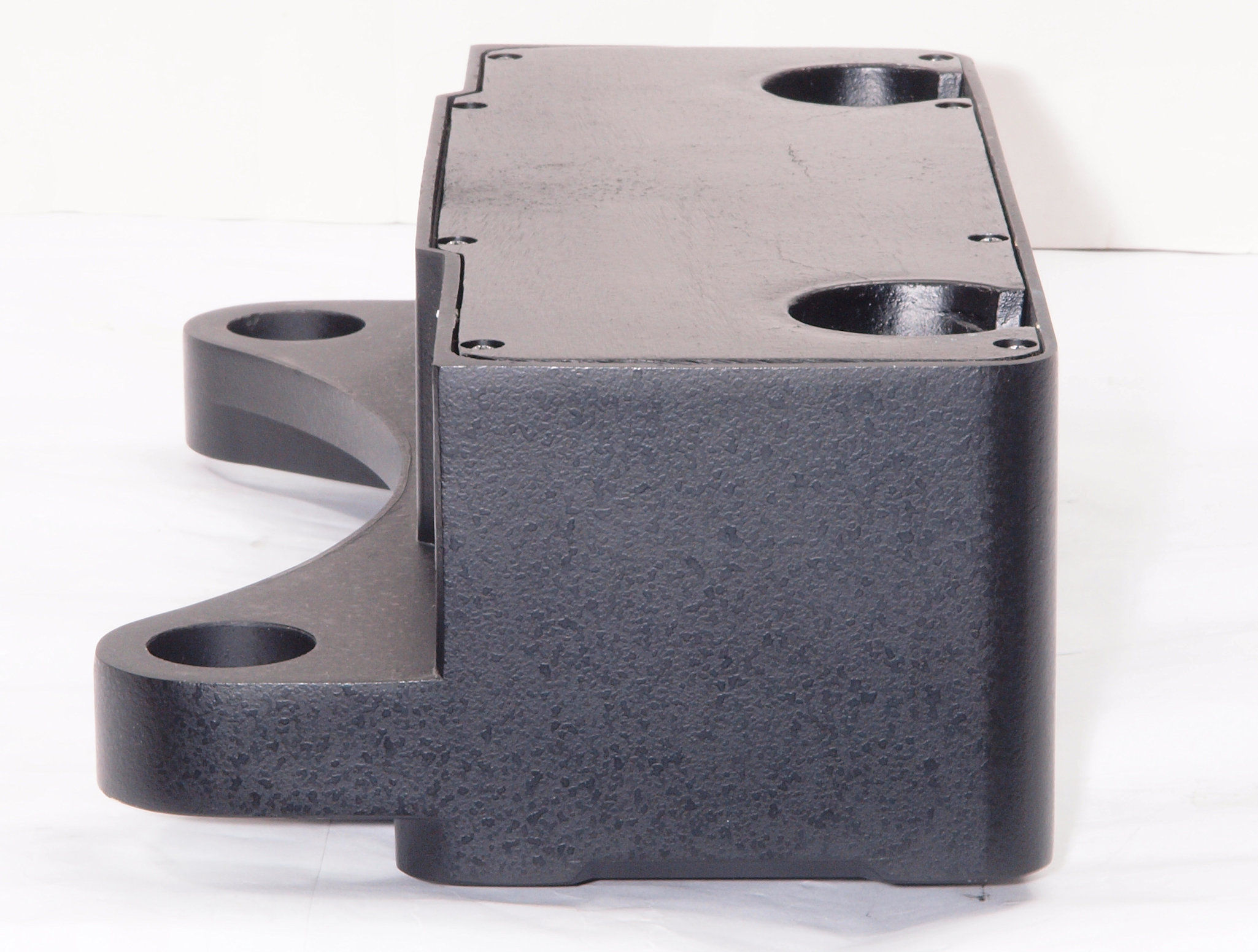

Ａ３２．　点検中　下前左から
Ａ３３．　点検中　下後から見る
Ａ３４．　点検中　下後右から見る

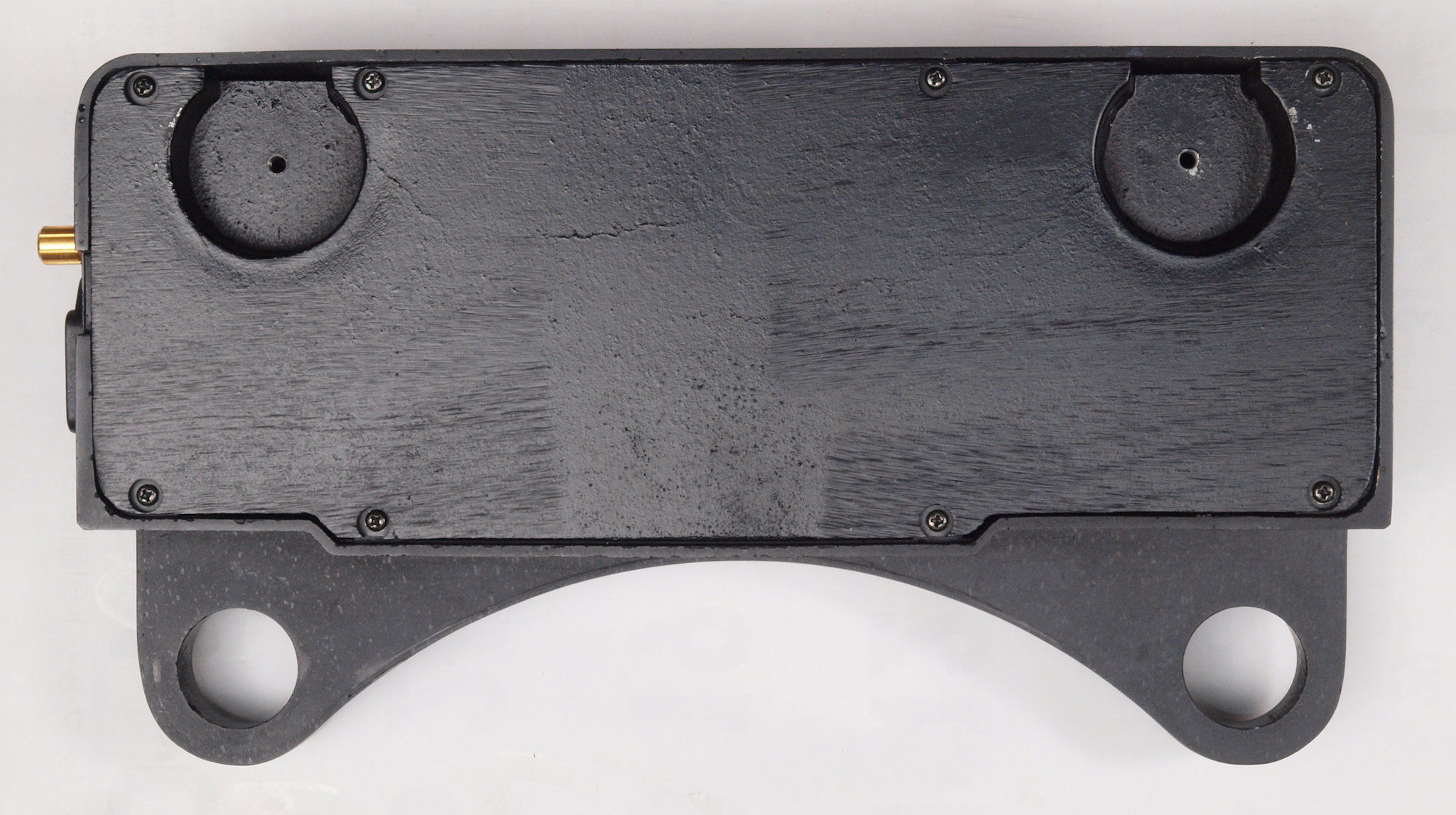

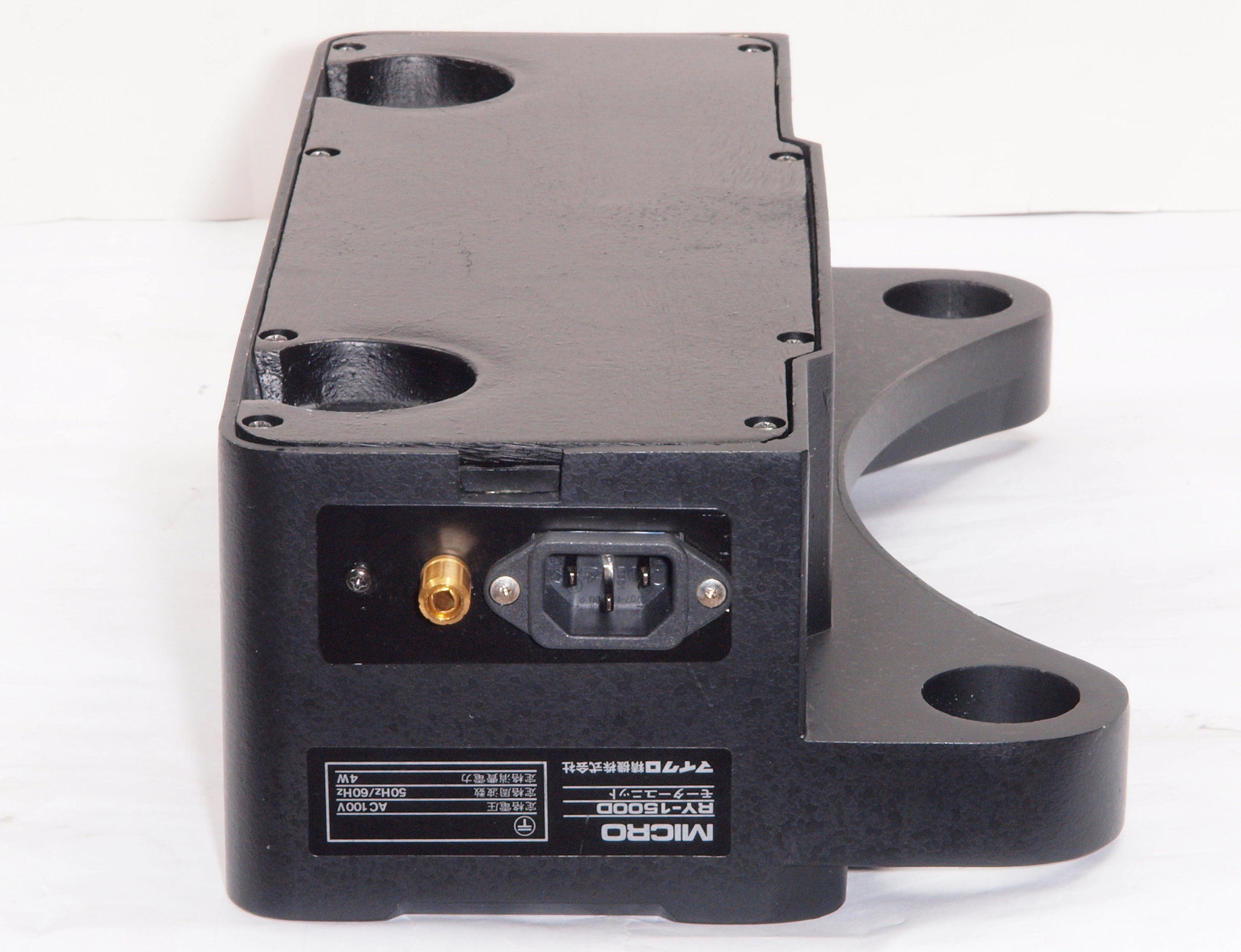

Ａ４１．　点検中　下から見る
Ａ４２．　点検中　下蓋を取り、下から見る。意味の解らないスポンジが貼ってある。電源コードがフイルター付３Ｐインレットに交換されている。
Ａ５１．　点検中　下蓋を取り、裏から見る。意味の解らないスポンジが貼ってある。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

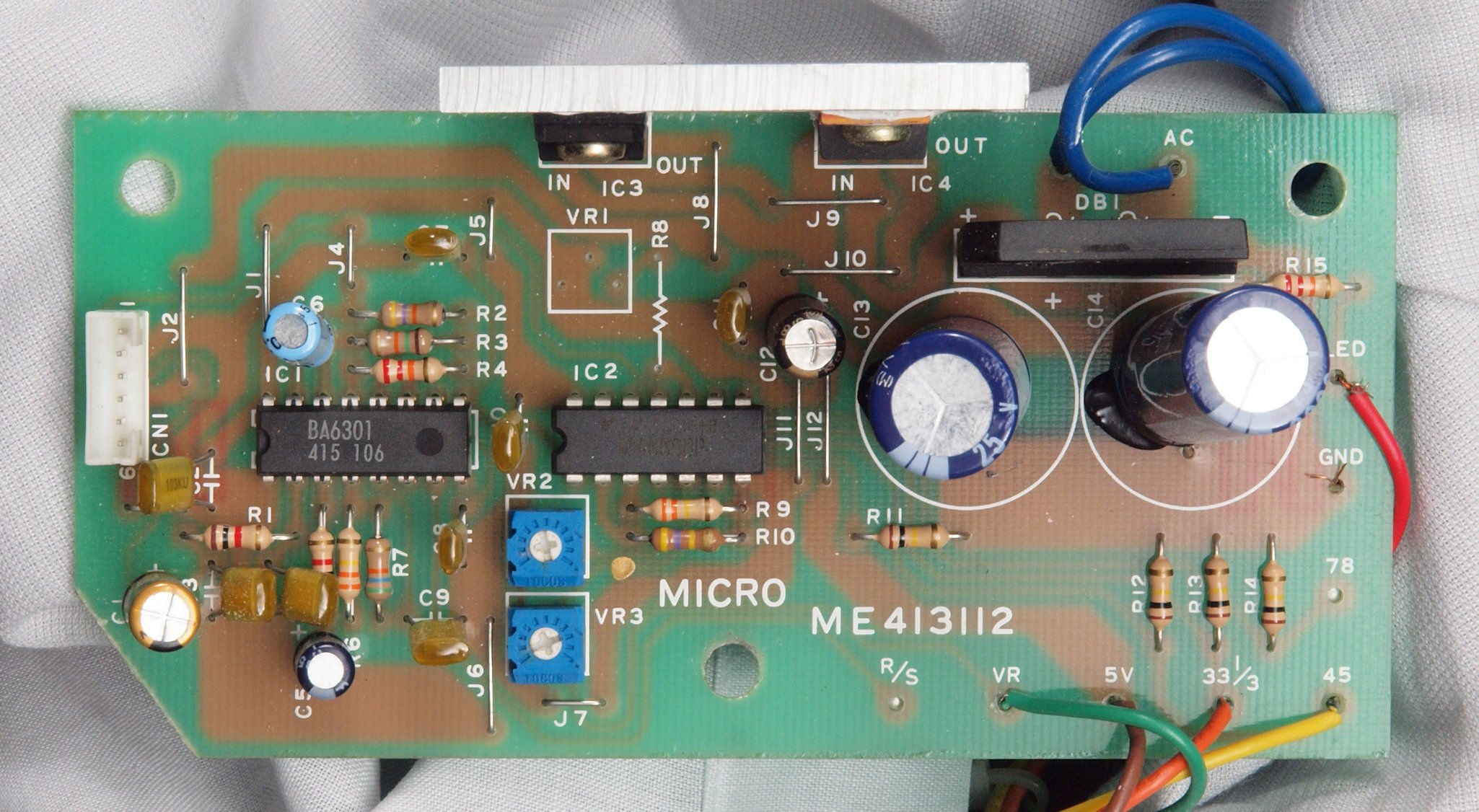

Ｃ１１．　修理前　モーター部コントロール基板。　電解コンデンサーが交換されている。
Ｃ１２．　修理前　モーター部コントロール基板。定電圧ＩＣ。

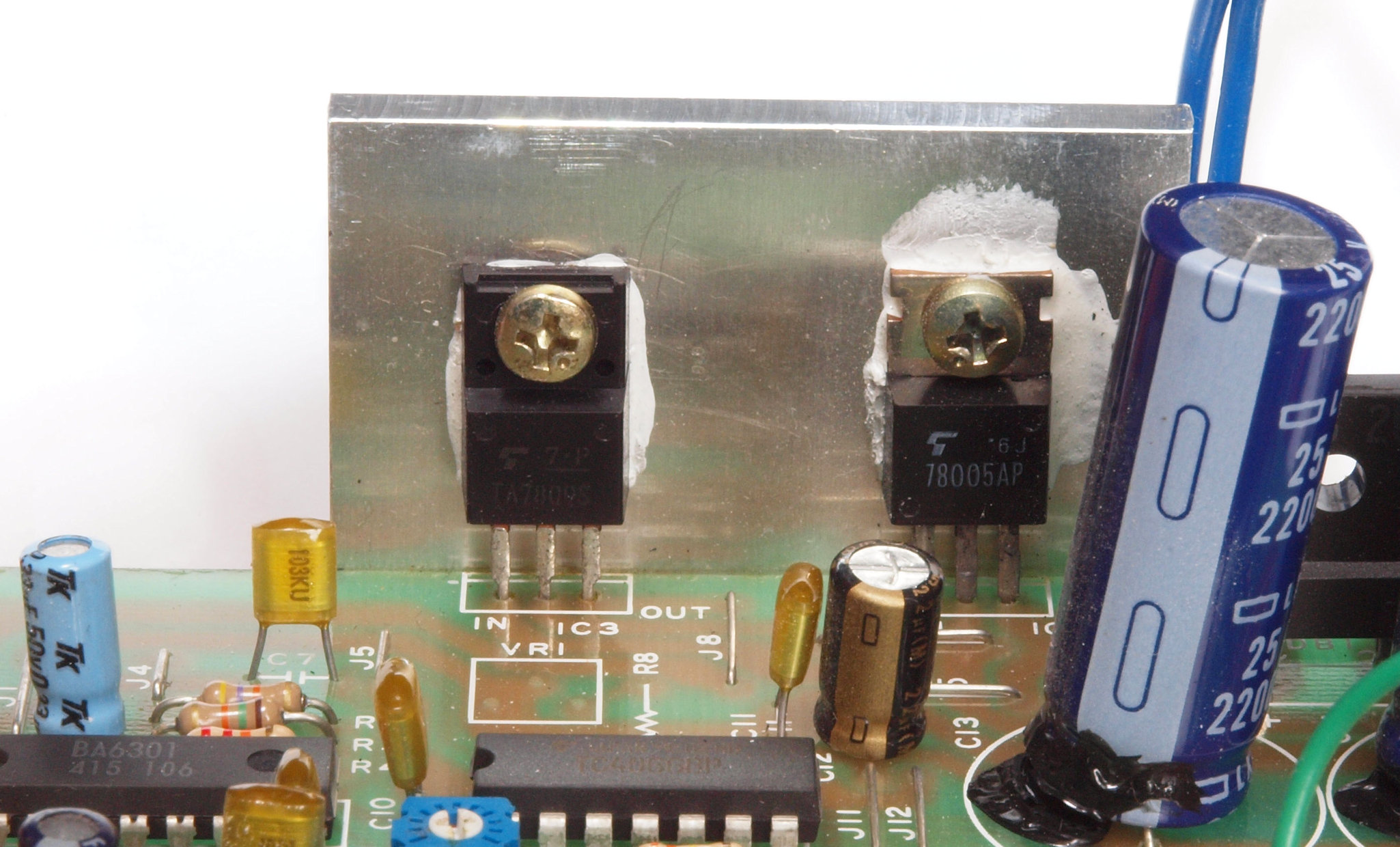

Ｃ１３．　修理後　モーター部コントロール基板。定電圧ＩＣ２個、放熱の良いシリコン絶縁シートに交換。
Ｃ１４　．修理後　モーター部コントロール基板。　ＩＣ−２個、定電圧ＩＣ２個、電解コンデンサー４個交換。
Ｃ１５．　修理前　モーター部コントロール基板裏

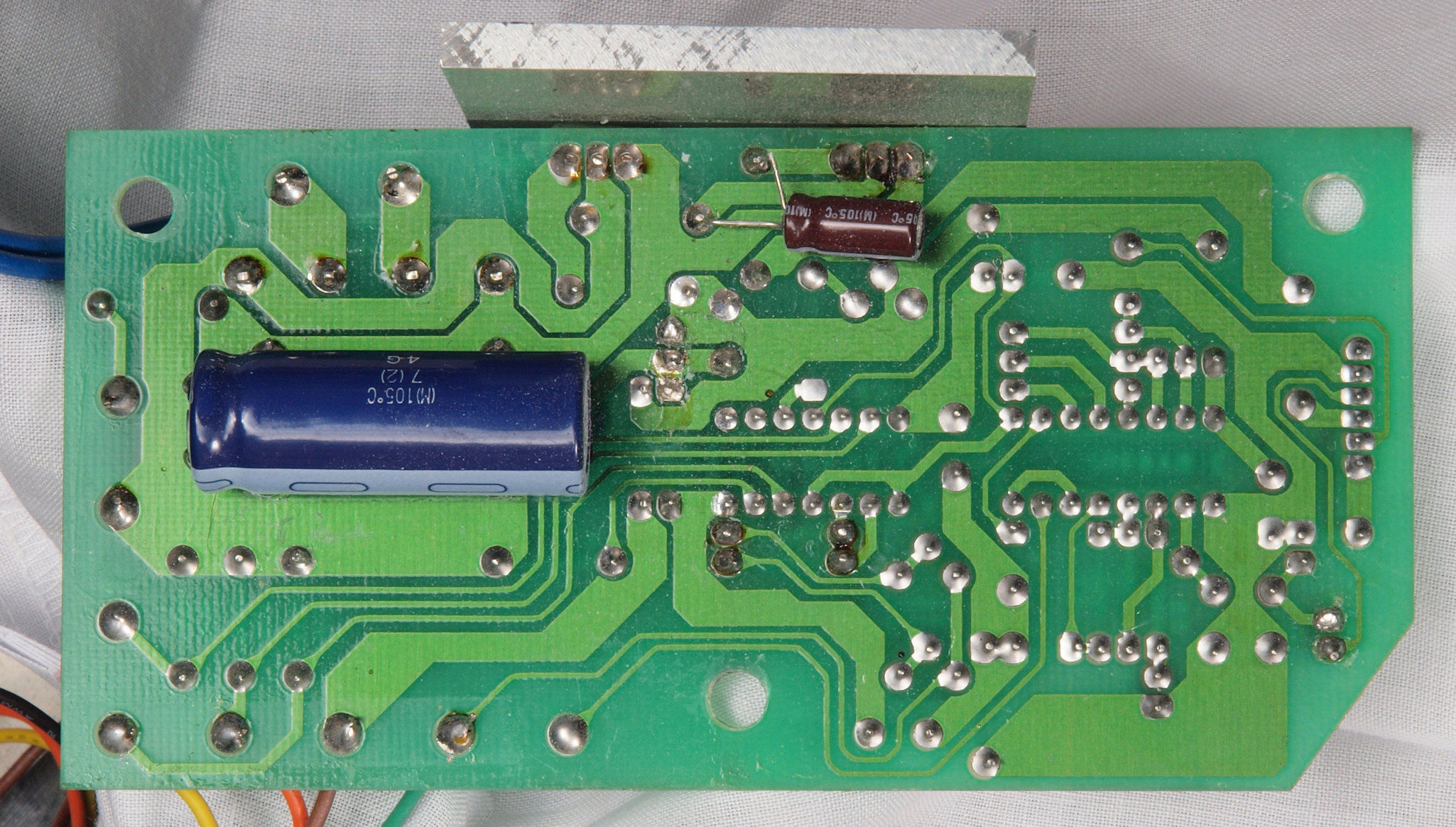

Ｃ１６．　修理中　モーター部コントロール基板裏。　定電圧ＩＣの足銅箔広げる。
Ｃ１７．　修理（半田補正）後　モーター部コントロール基板裏。フイルムコンデンサー３個追加。
Ｃ１８．　完成モーター部コントロール基板裏、余分なフラックスを落として、コート液を塗る。
Ｃ２１．　修理中　ヒューズ基板はトランスに接着されている。

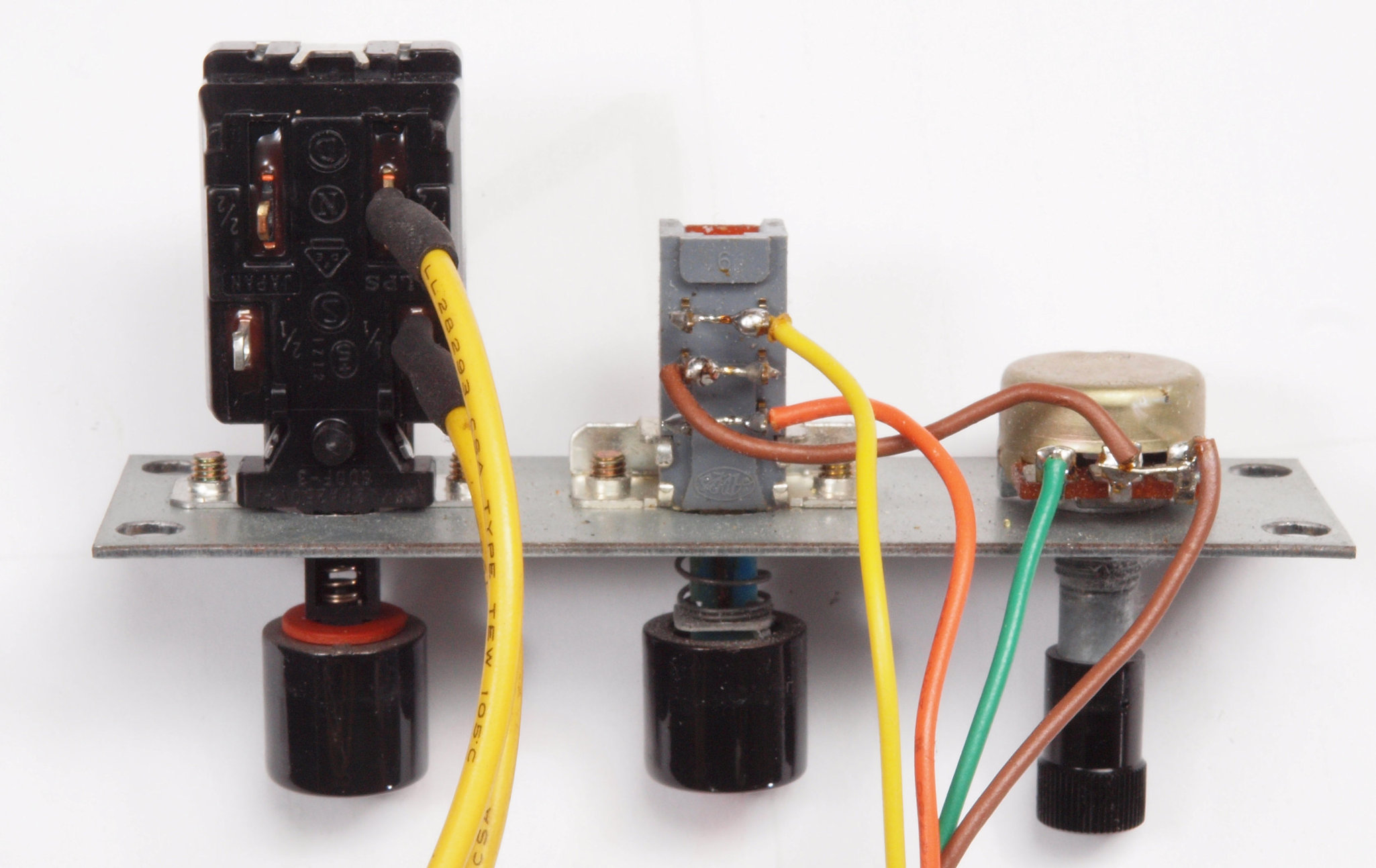

Ｃ３１．　修理前　操作ＳＷ・ＶＲ

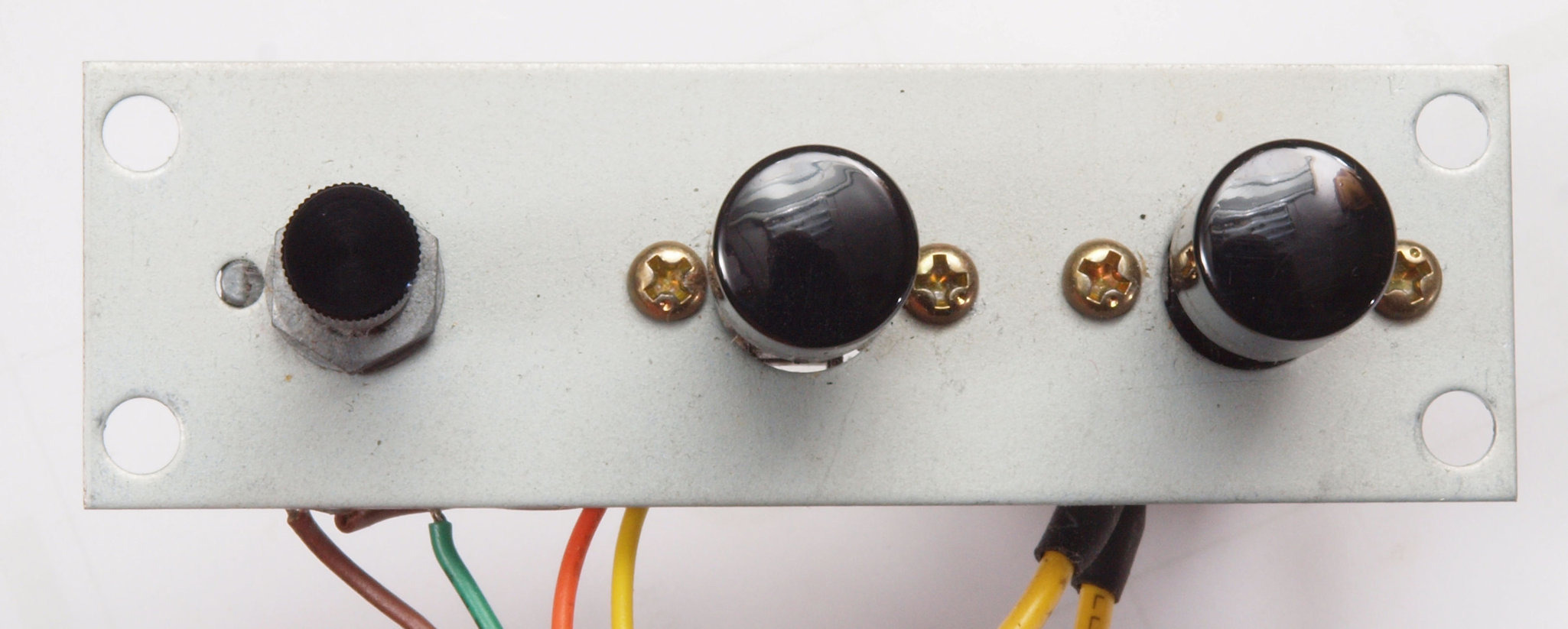

Ｃ３２．　修理前　操作ＳＷ・ＶＲ裏。
Ｃ３３．　修理（半田補正）後　操作ＳＷ・ＶＲ裏。

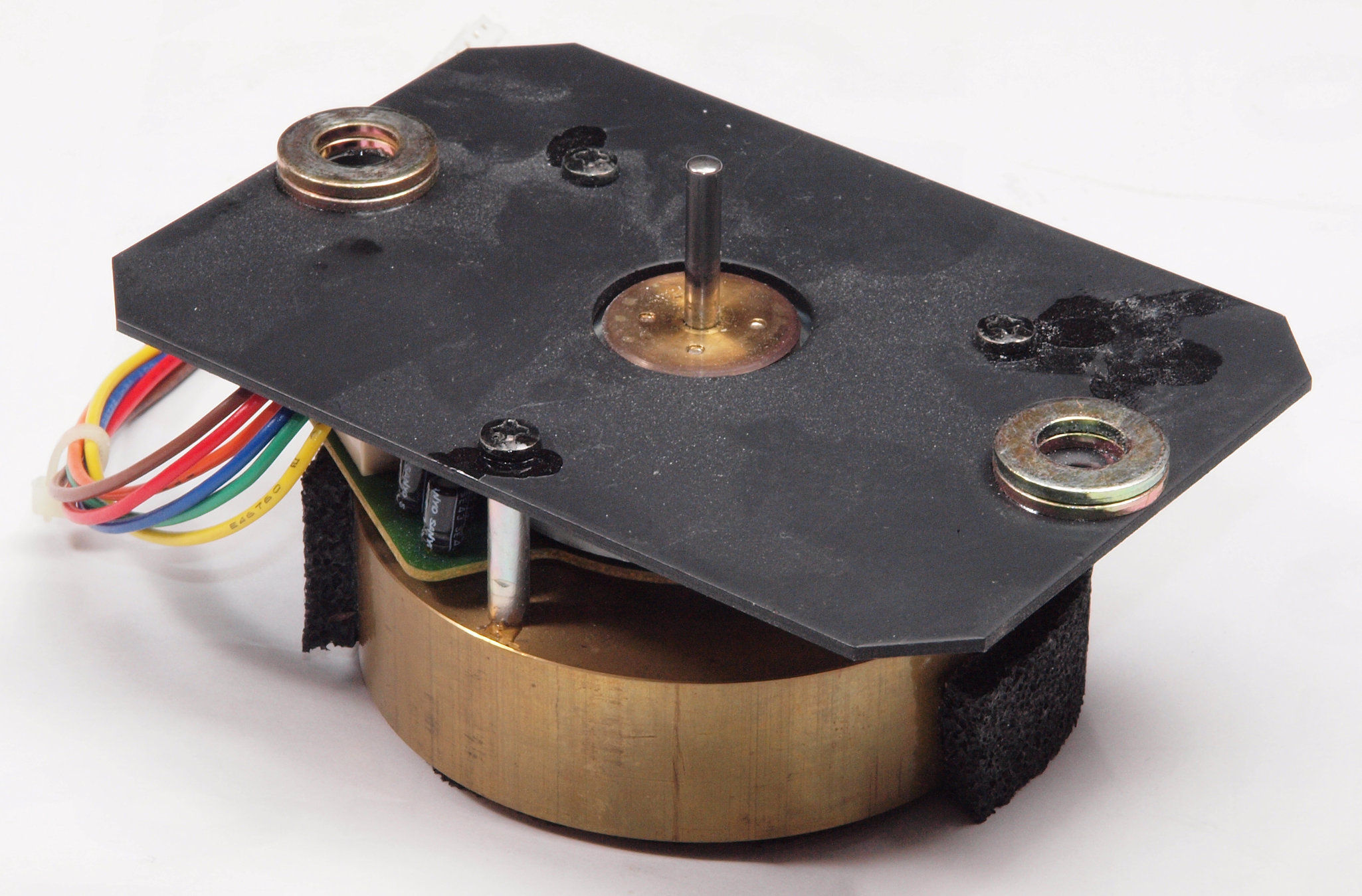

Ｃ４１．　修理中　モータ取り出す。
Ｃ４２．　修理中　モータ取り出す、下から見る。意味の解らないスポンジが貼ってある。

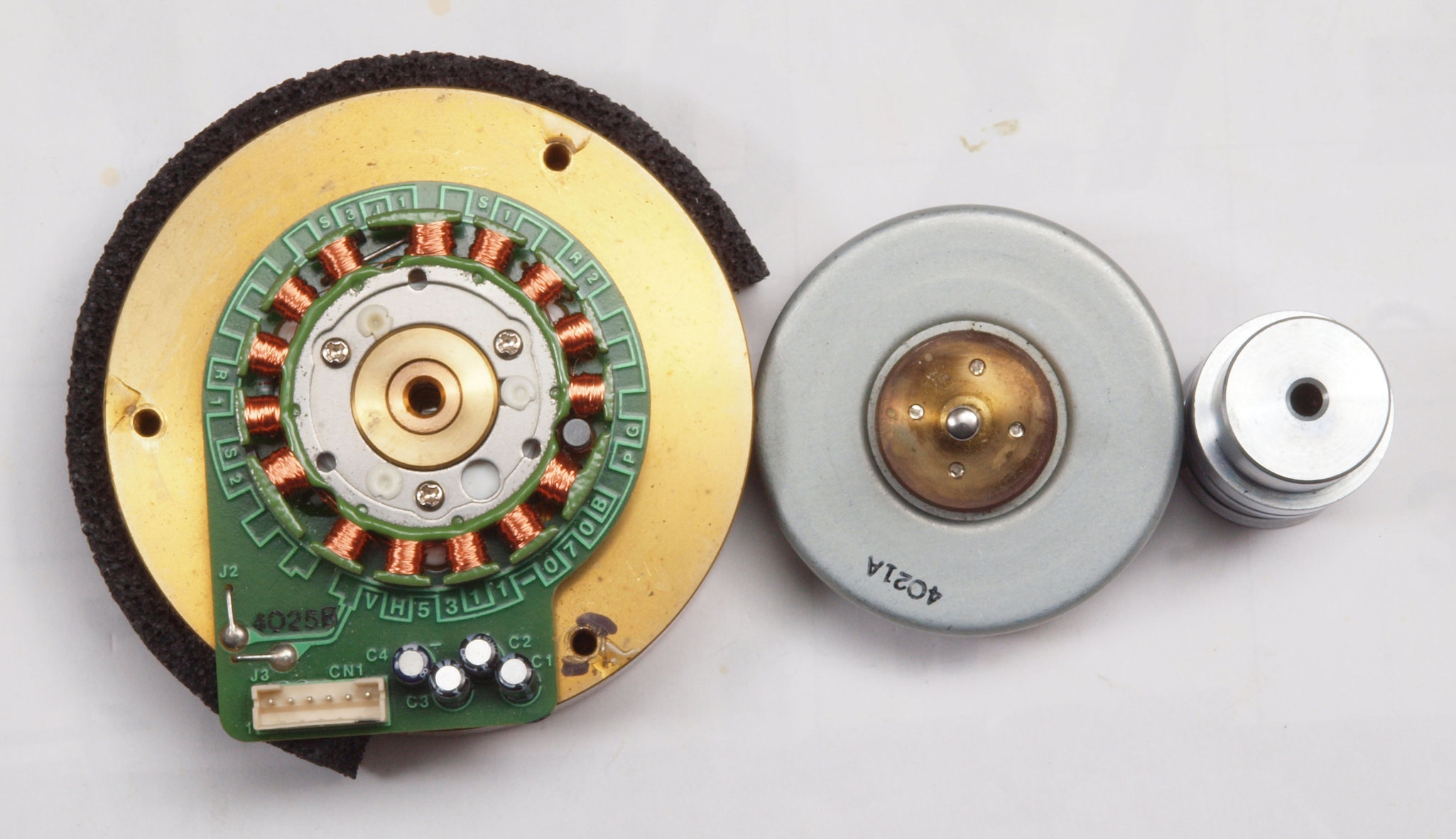

Ｃ４３．　修理中　モーター分解・整備・給油。
Ｃ４４．　修理中　モーター固定子。

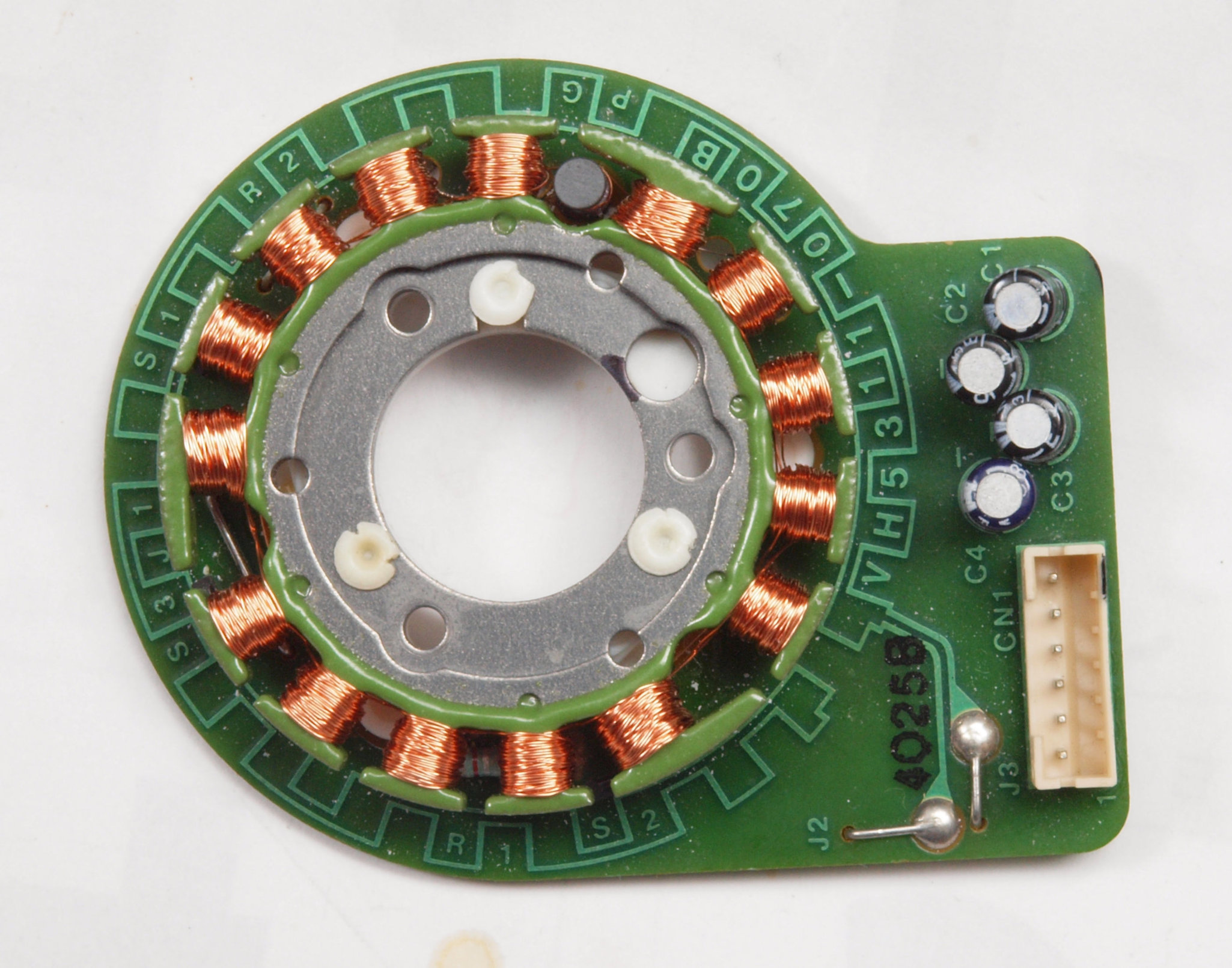

Ｃ４５．修理後　モーター固定子。　ＦＧコイル保護の為、コート液を塗る。電解コンデンサー４個交換
Ｃ４６．　修理後　モーター固定子　ＦＧコイル保護の為、コート液を塗る。
Ｃ４７．　修理中　モーター固定子裏

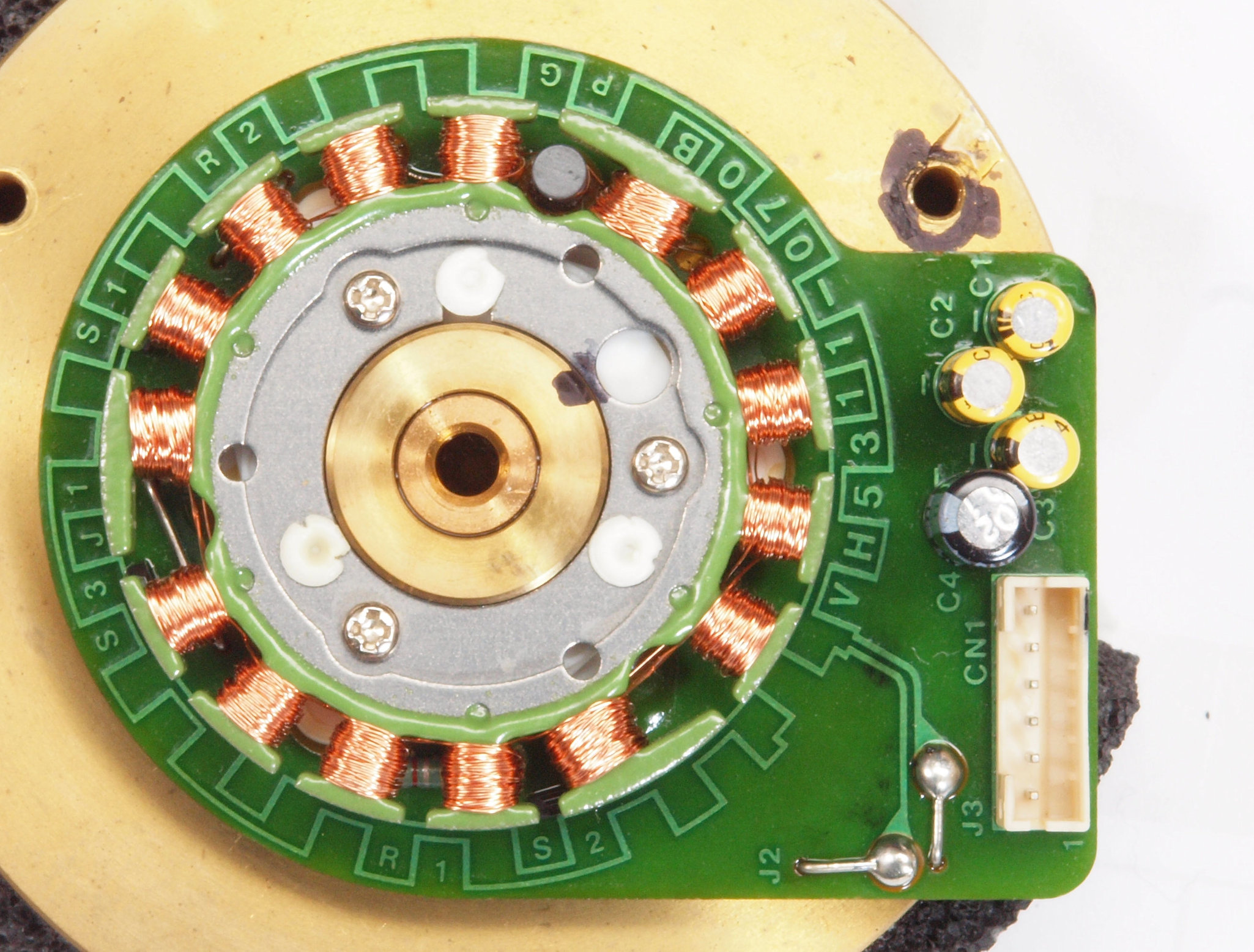

Ｃ４８．　修理（半田補正）後　モーター固定子裏
Ｃ４９．　完成モーター固定子裏　余分なフラックスを落として、コート液を塗る
Ｃ５１．　修理前　モーターアウターロータ。
Ｃ５２．　修理後　モーターアウターロータ。　錆止めにＣＲＣを塗る。
Ｃ５３．　修理中　モーターアウターロータ、反対側。
Ｃ５４．　修理後　モーターアウターロータ、反対側。　錆止めにＣＲＣを塗る。

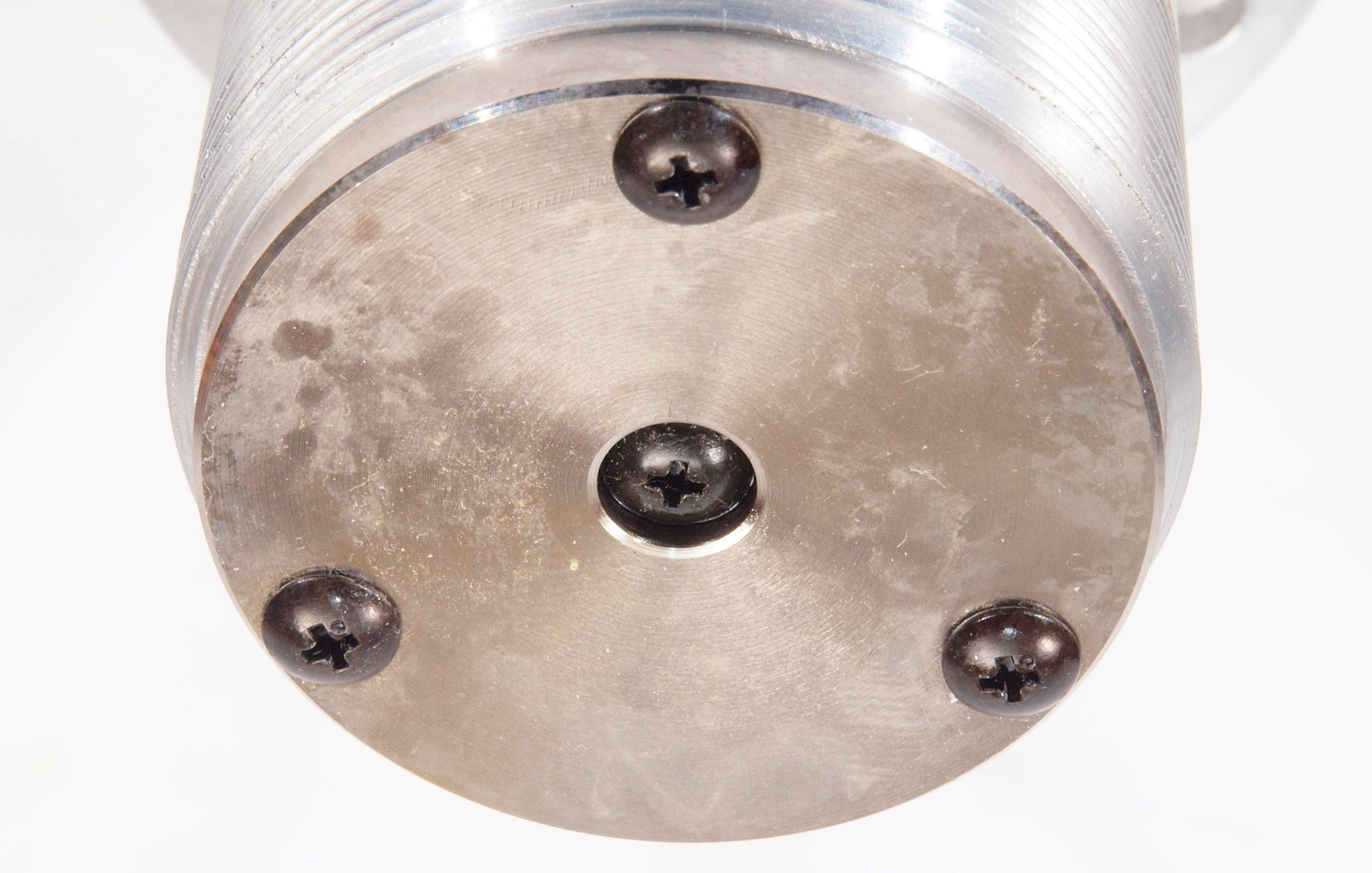

Ｃ５５．　修理中　下側モーター軸。このモーターは下側のみで支えているので負荷が大きい。
Ｃ５６．　修理中　下側モーター軸拡大、縦横比変更。オイルにゴミが入りキズ付いているのが解る。
Ｃ７．　交換部品
Ｃ８１．　修理前　下から見る
Ｃ８２．　修理後　下から見る
Ｃ８３．　修理後　モーター固定ボルト、外形の大きいワッシャーを増設。
Ｇ．　ＲＢ−１５００軸修理。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

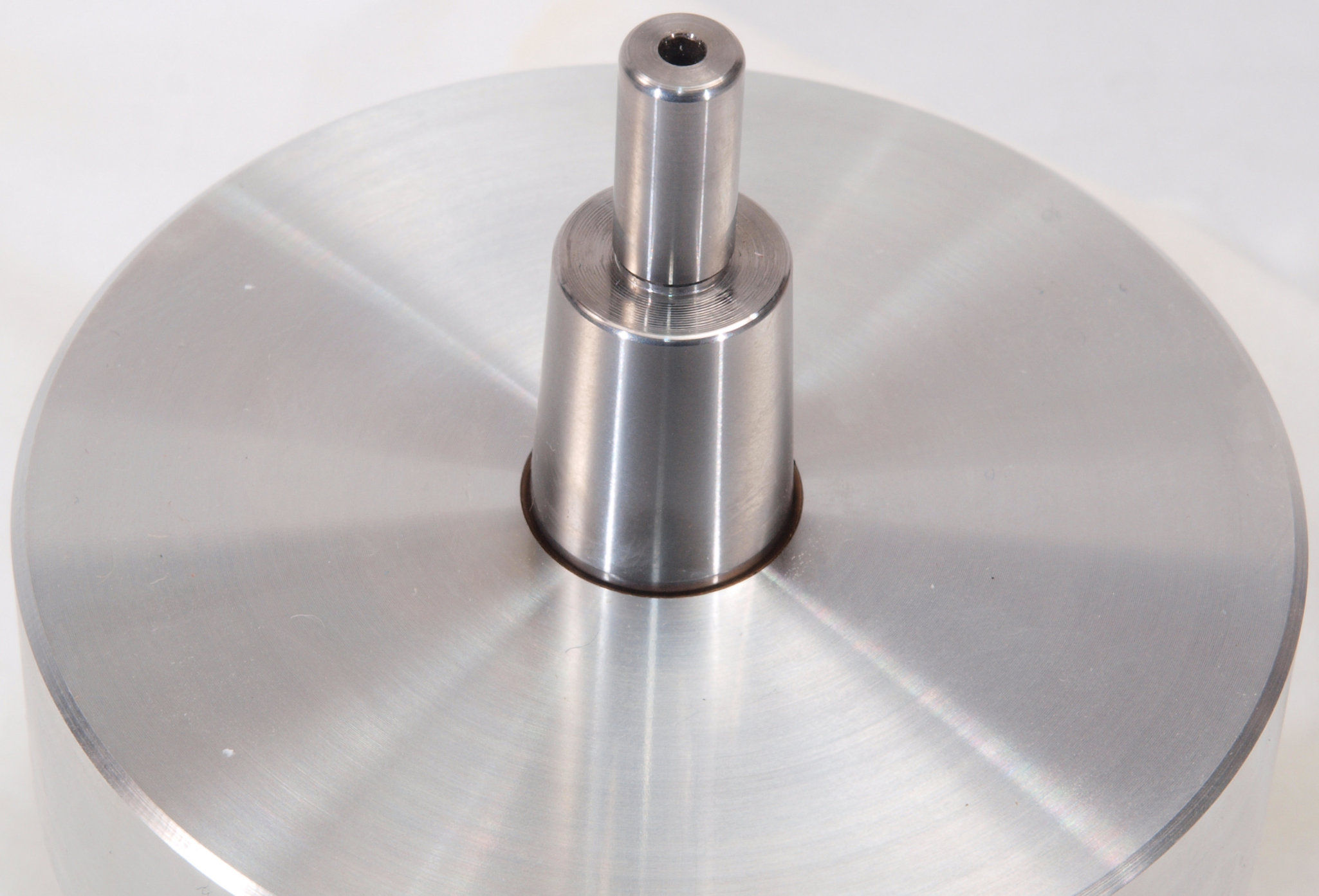

Ｇ１．　軸を横から見る。
Ｇ２．　軸から汚れたオイルが見える。
Ｇ３．　軸から汚れたオイルが見える、拡大。
Ｇ４．　下から軸見る。
Ｇ５．　下から軸見る、拡大。

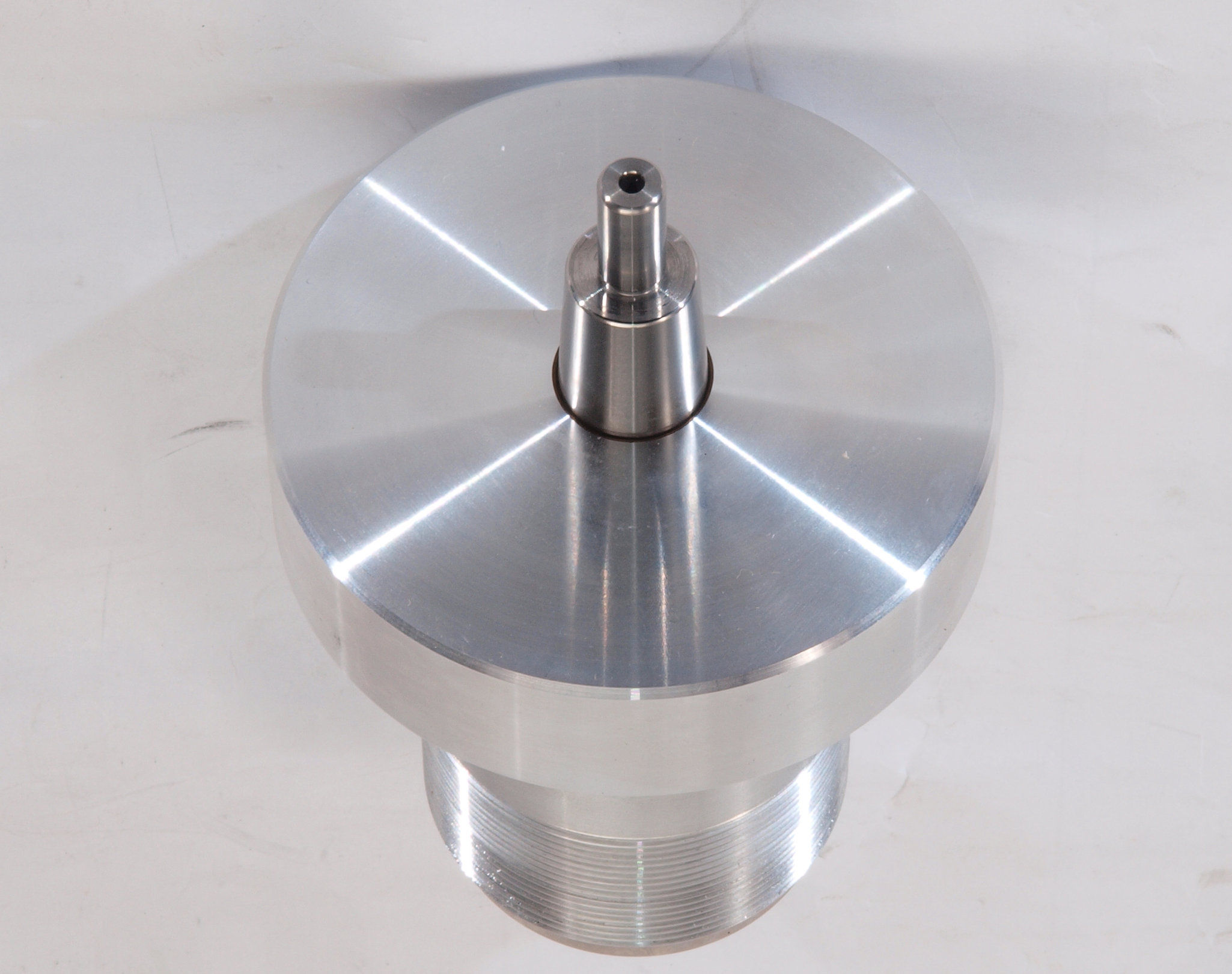

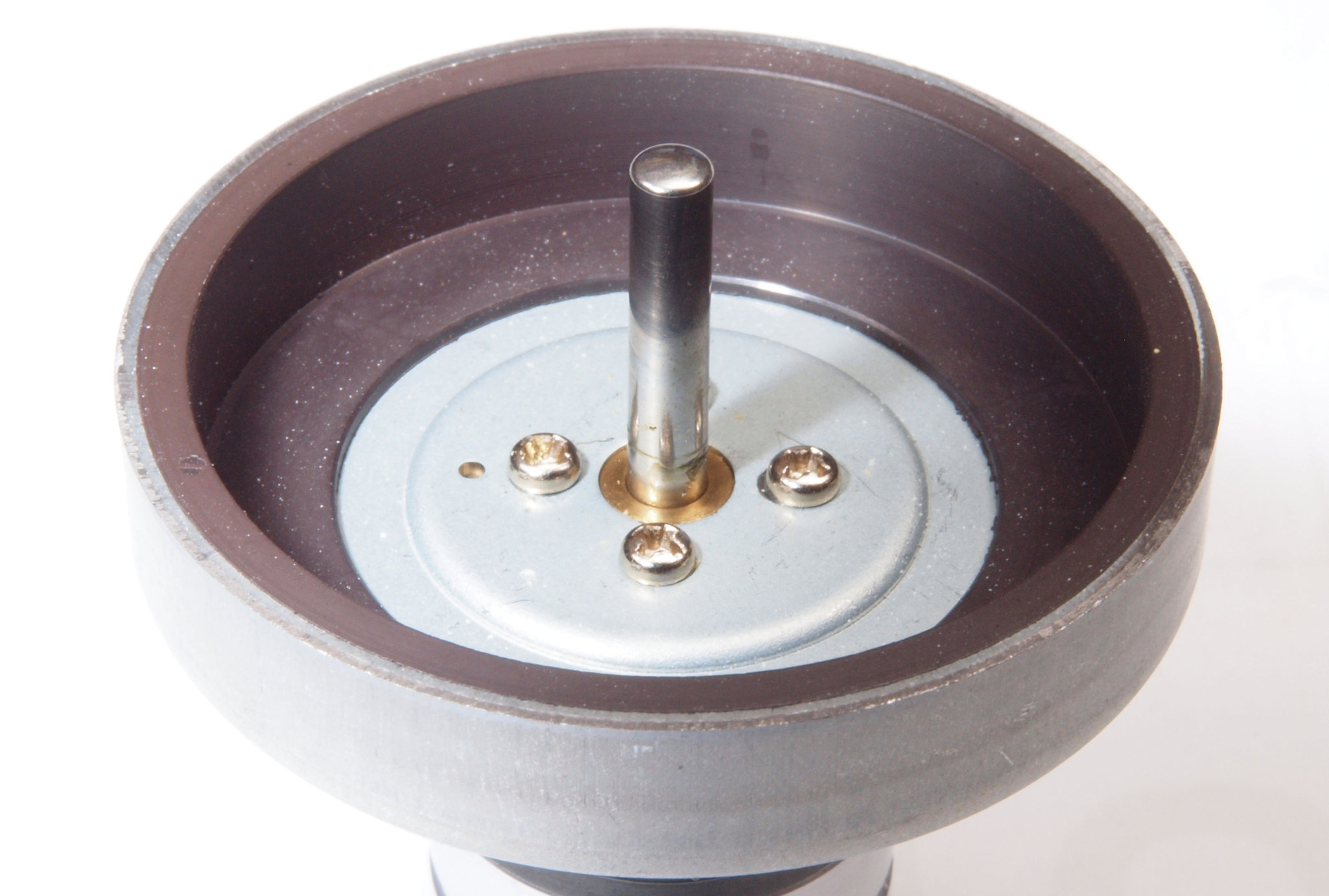

Ｇ６．　軸を取り出す。

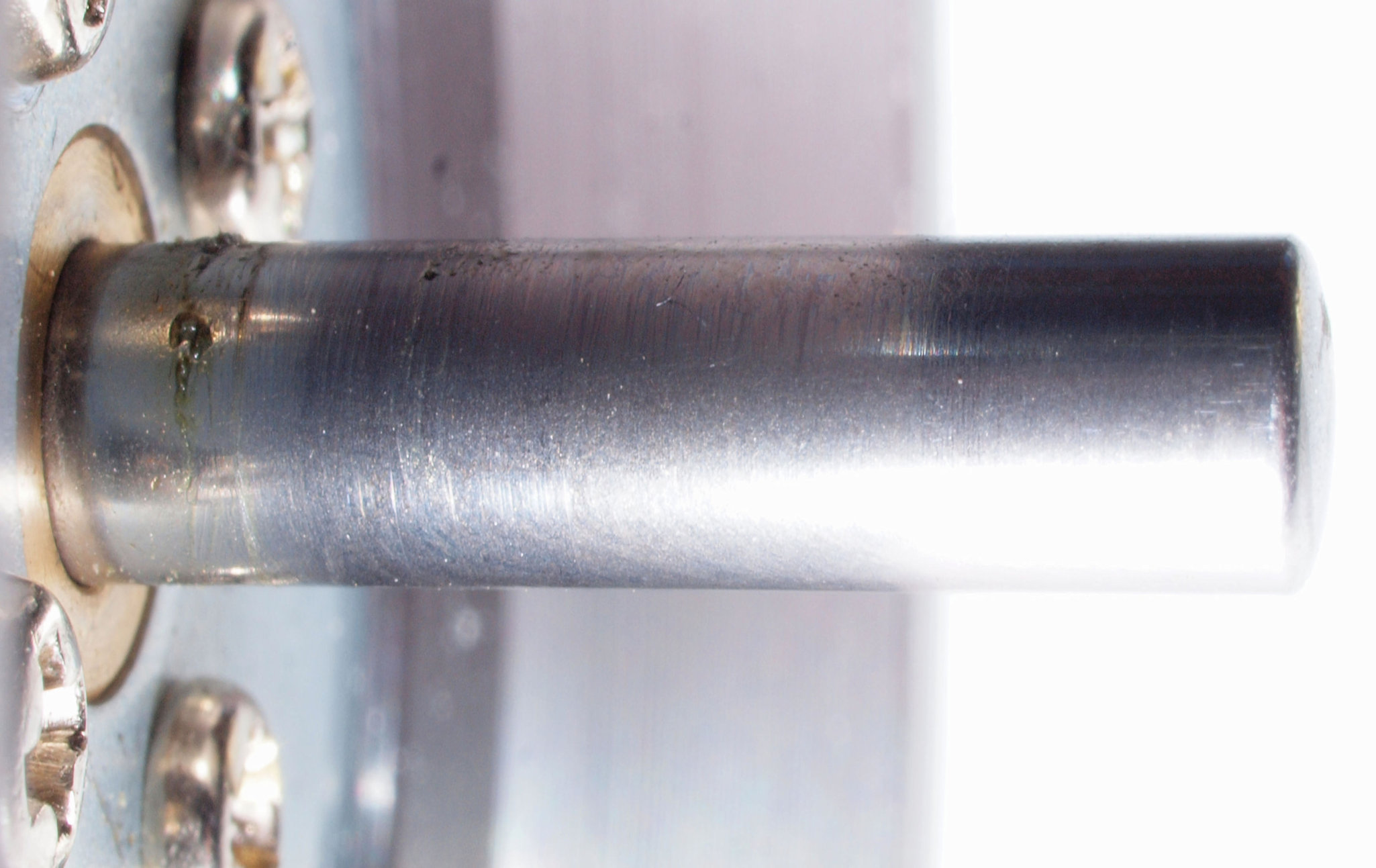

Ｇ７．　軸を取り出し見る、拡大。縦横比変更。オイルにゴミが入りキズ付いているのが解る。
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

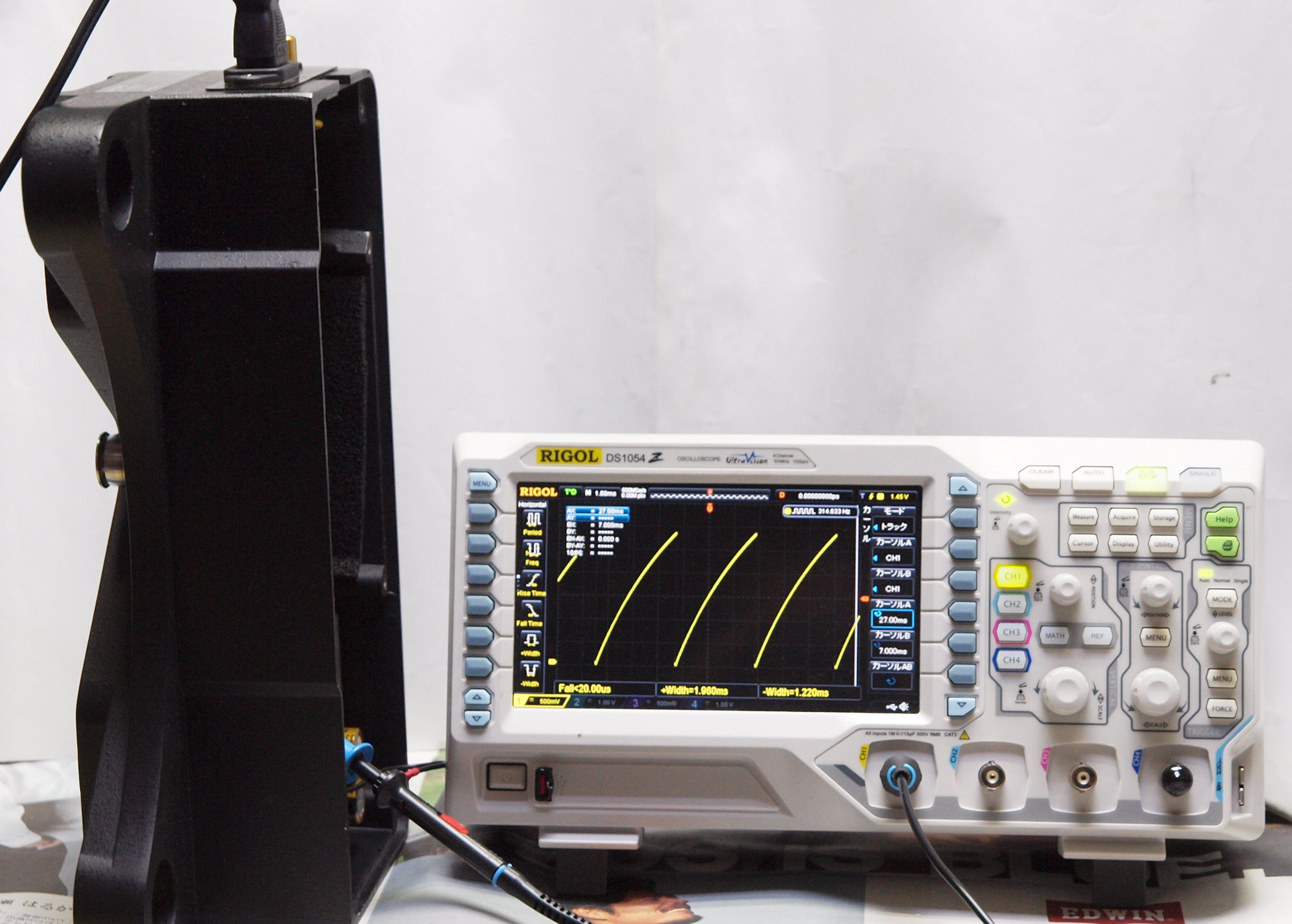

Ｅ０．　モーター駆動電圧をオシロで波形観測

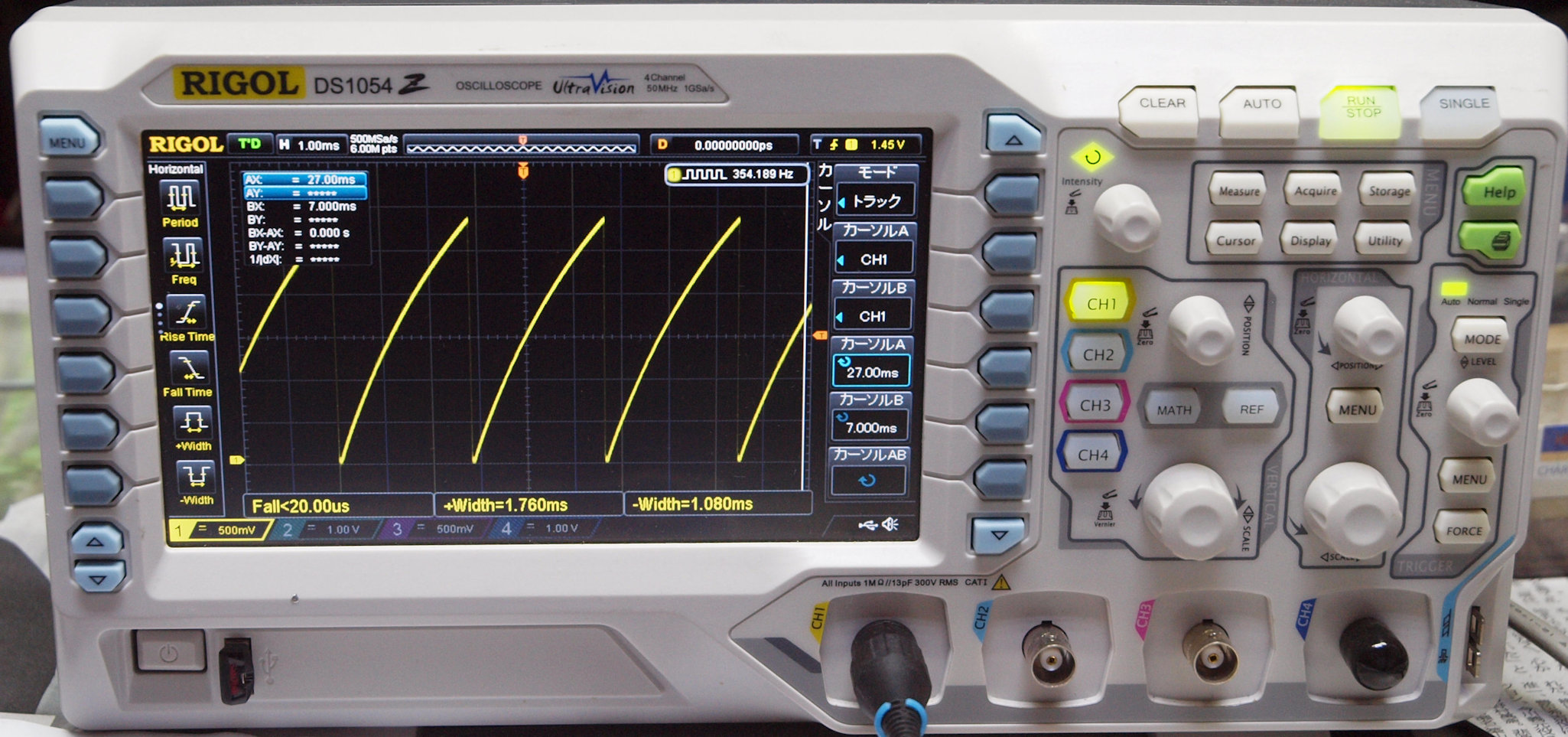

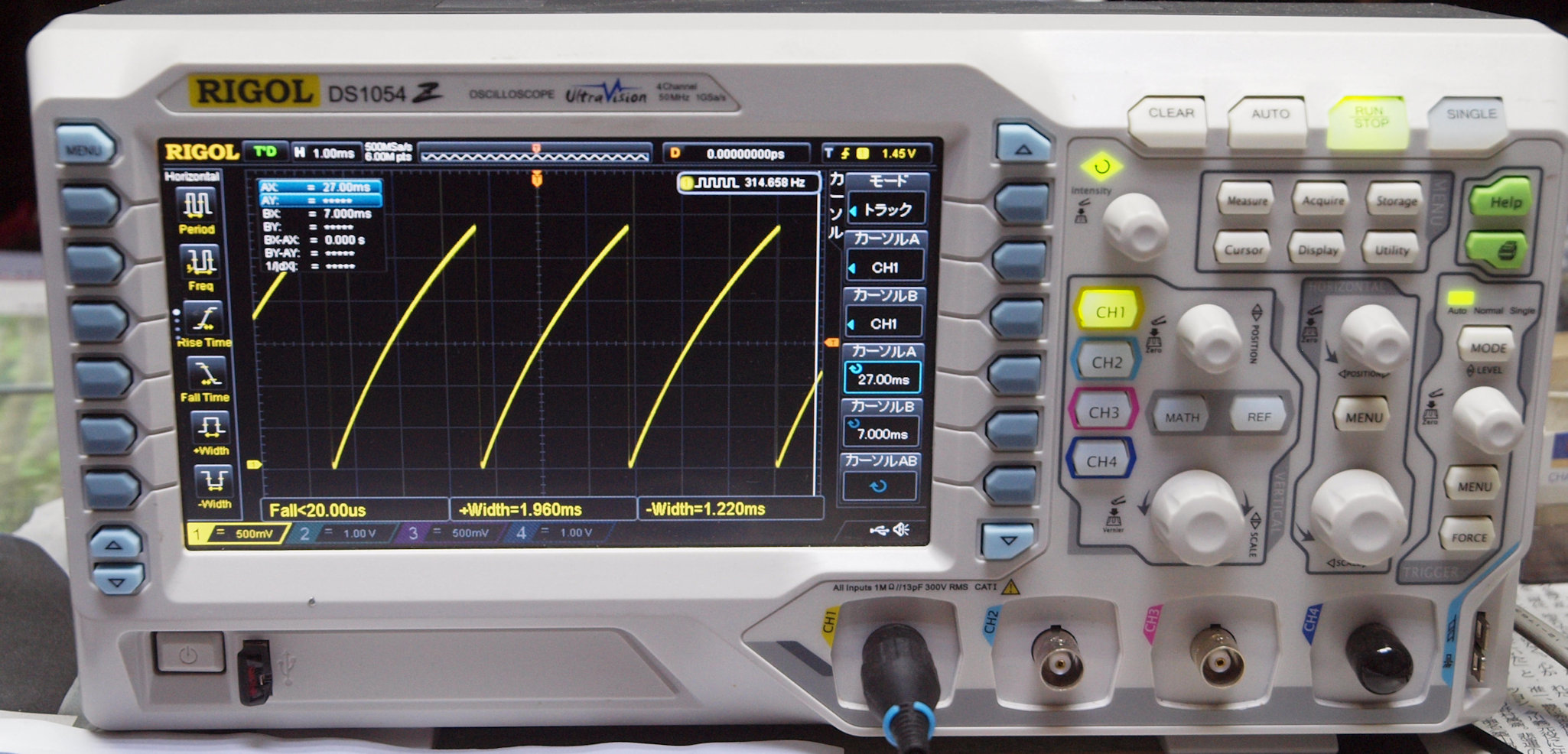

Ｅ１．　４５回転ピッチコントロール最大

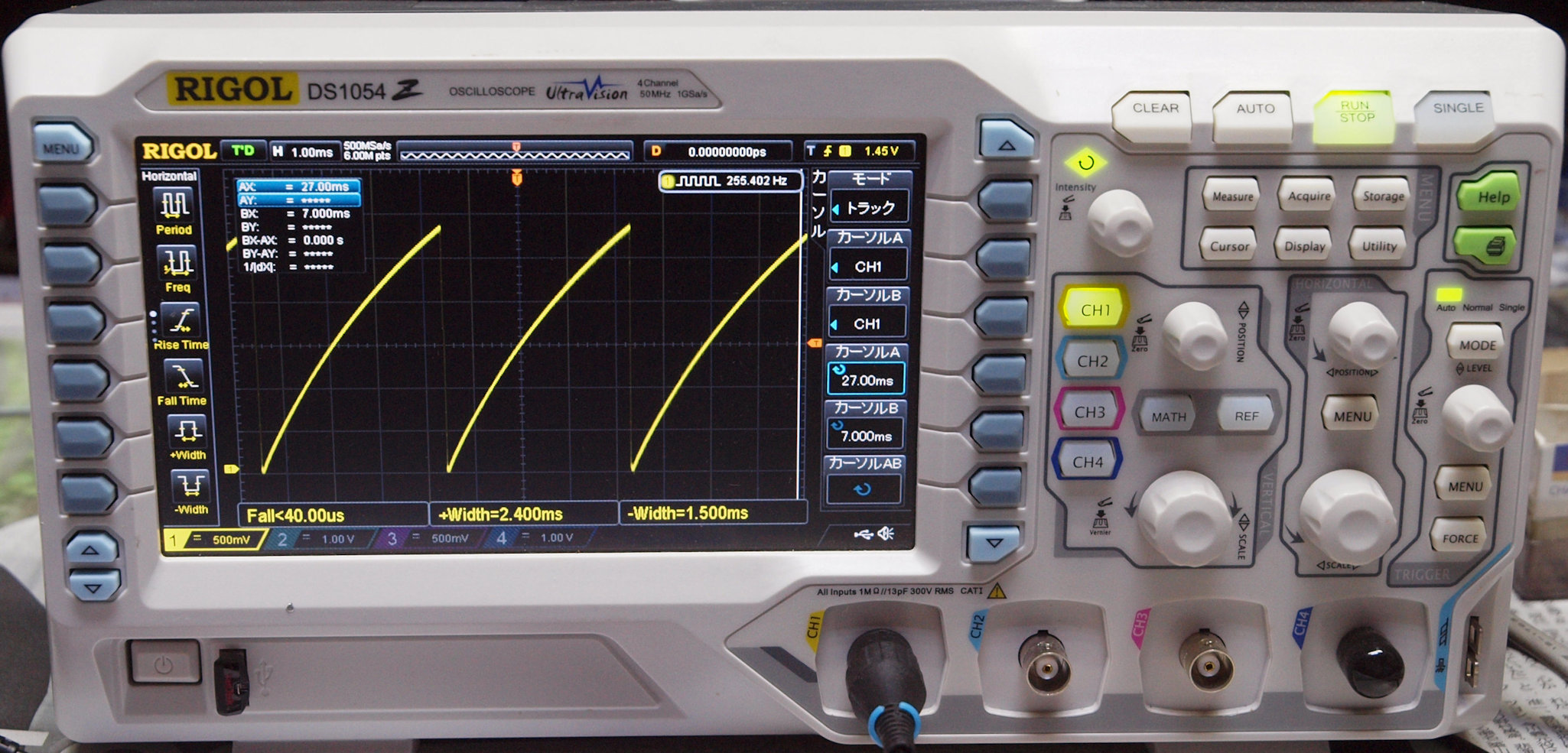

Ｅ２．　４５回転ピッチコントロール最小
Ｅ３．　３３回転ピッチコントロール最大
Ｅ４．　３３回転ピッチコントロール最小
