LUXMAN VS555修理(改造)記録
2020/8/24到着  8/28完成
A. 修理前の状況
  • 単体で吸着に使用したい。
    外部SWで、吸着ON/OFF出来る様改造依頼。


C. 修理(改造)状況

D. 使用部品
  • 電解コンデンサー            1個。
    抵抗                    1個。
    電源トランス               1個。
    整流ダイオード             1個。



F. 修理費  25 ,000円。 3台目からの、お馴染みさん価格。

Y. ユーザー宅の設置状況

S. LUXMAN PD555(VS555) の仕様(マニアル・カタログより)

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

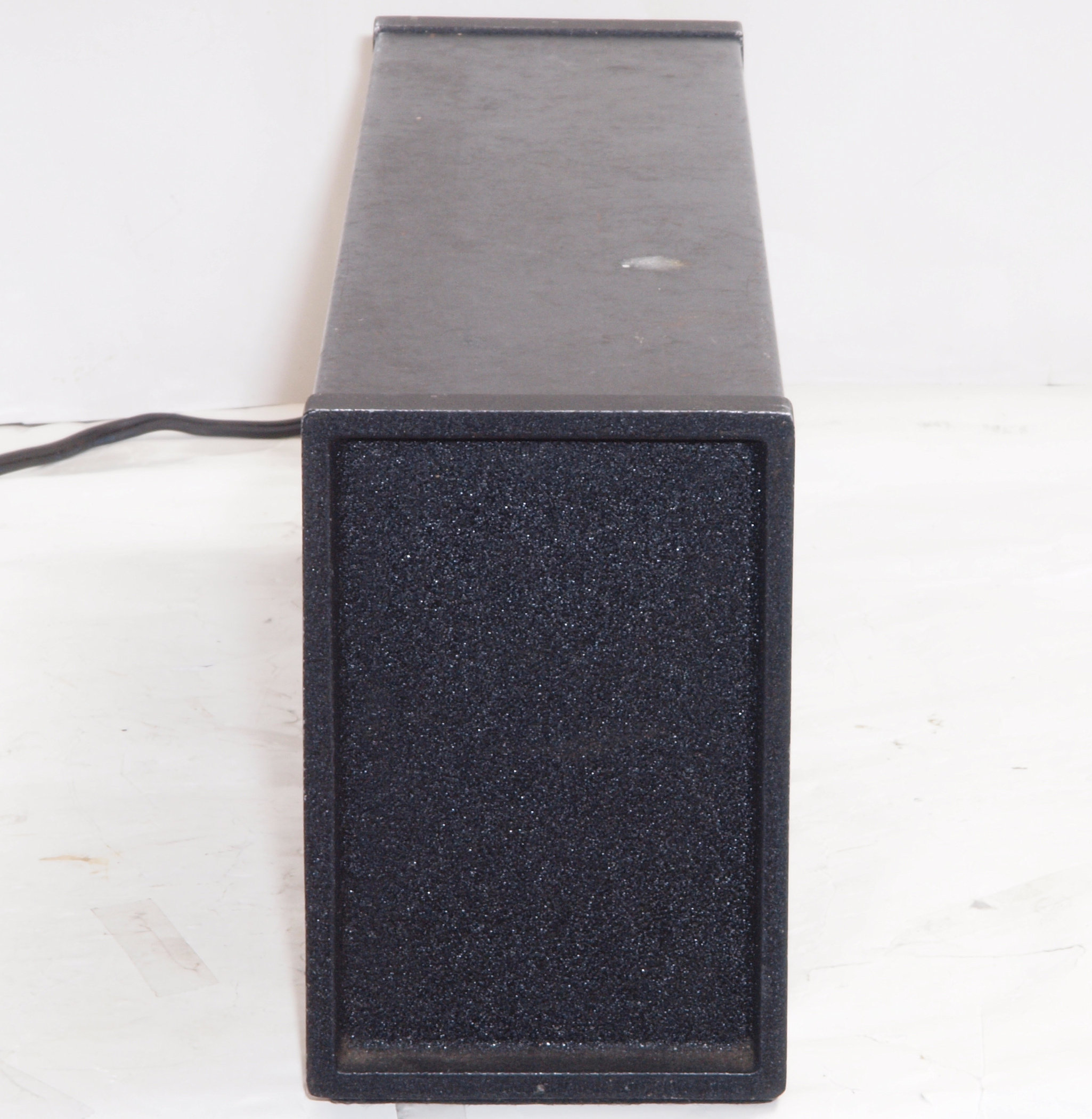

A11. 点検中 前から見る。

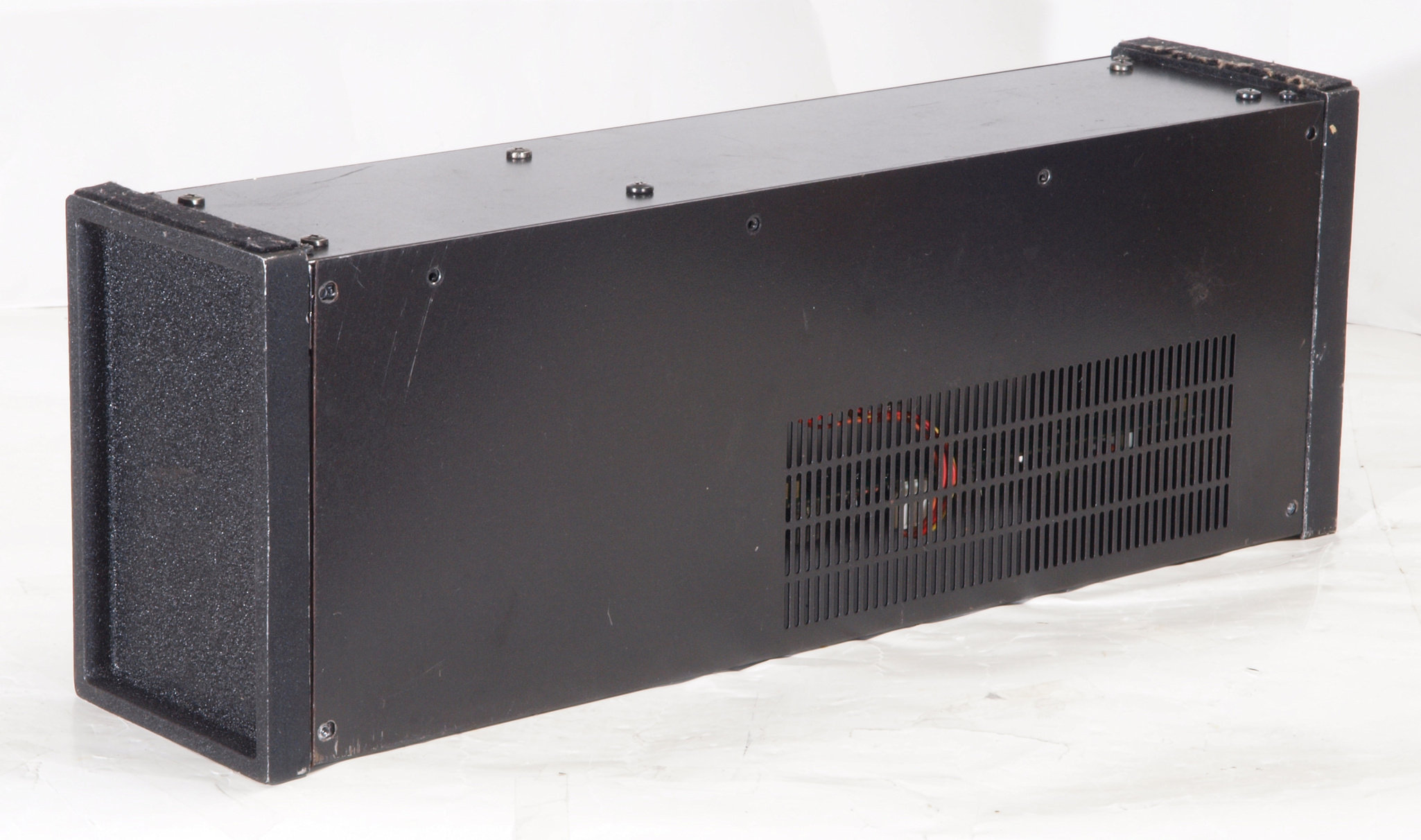

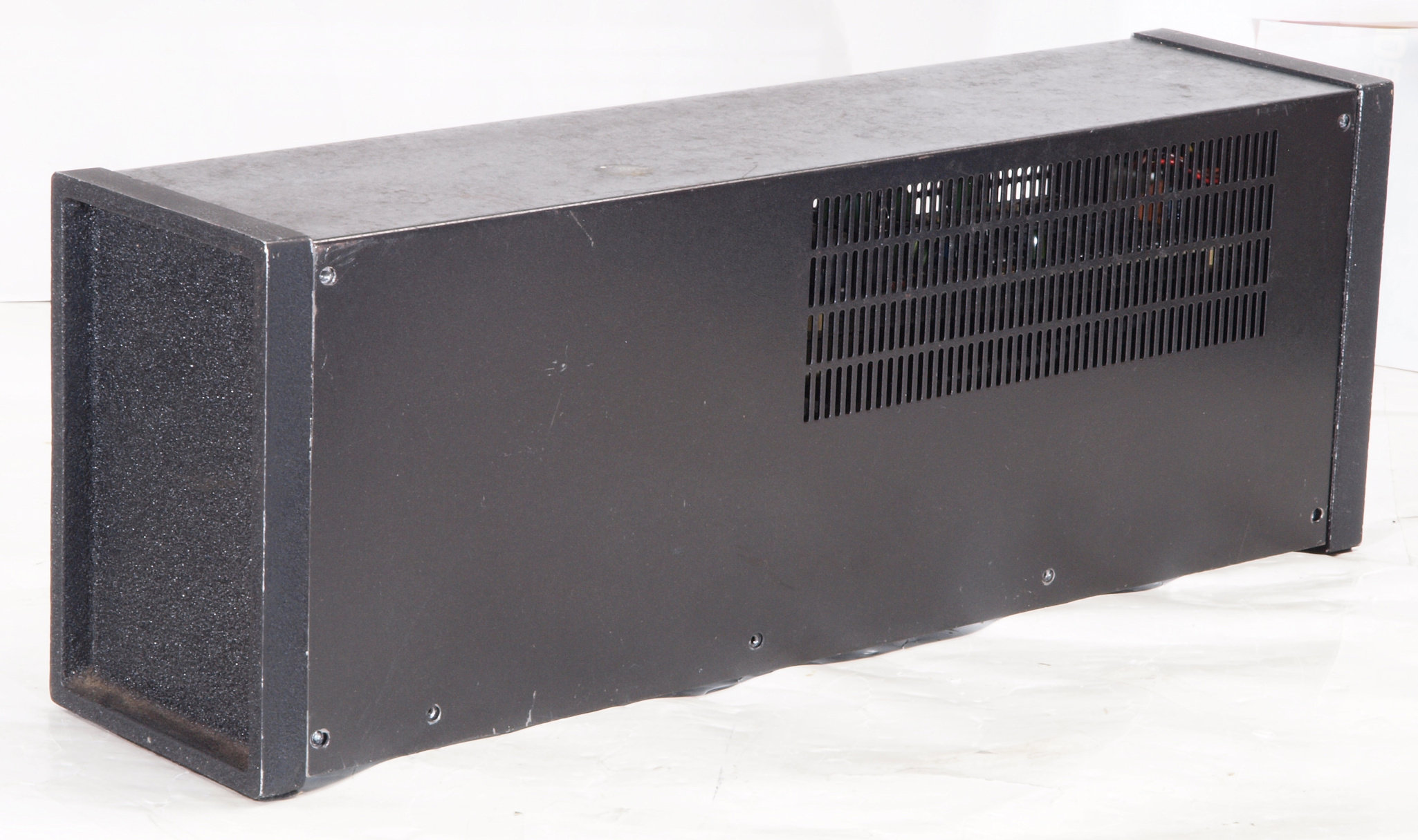

A12. 点検中 前右から見る。

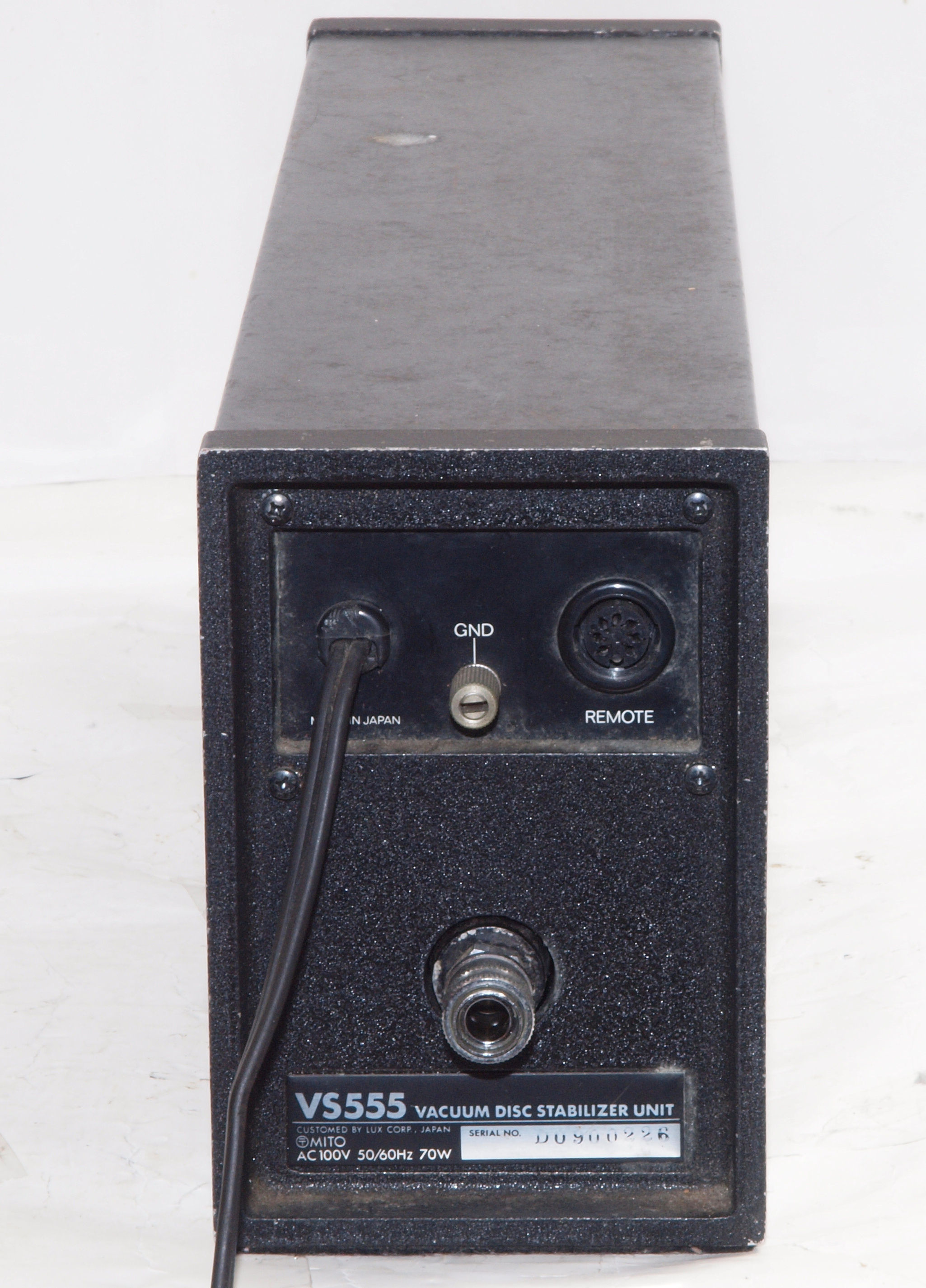

A13. 点検中 後から見る。

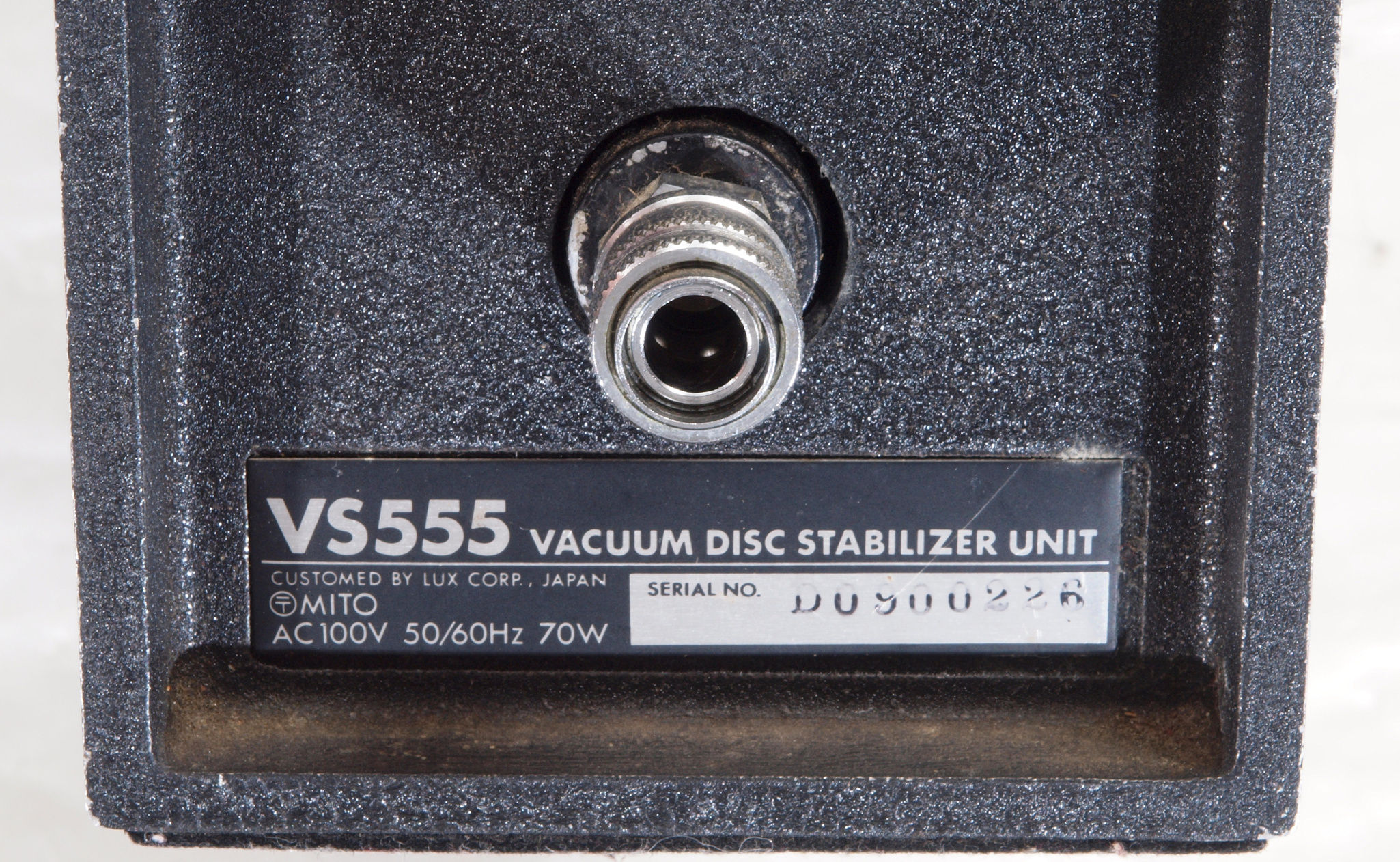

A14. 点検中 後から見る。ホース取り付け部。
A15. 点検中 後左から見る。
A21. 点検中 上から見る。
A22. 点検中。 カバーを取り、上から見る。

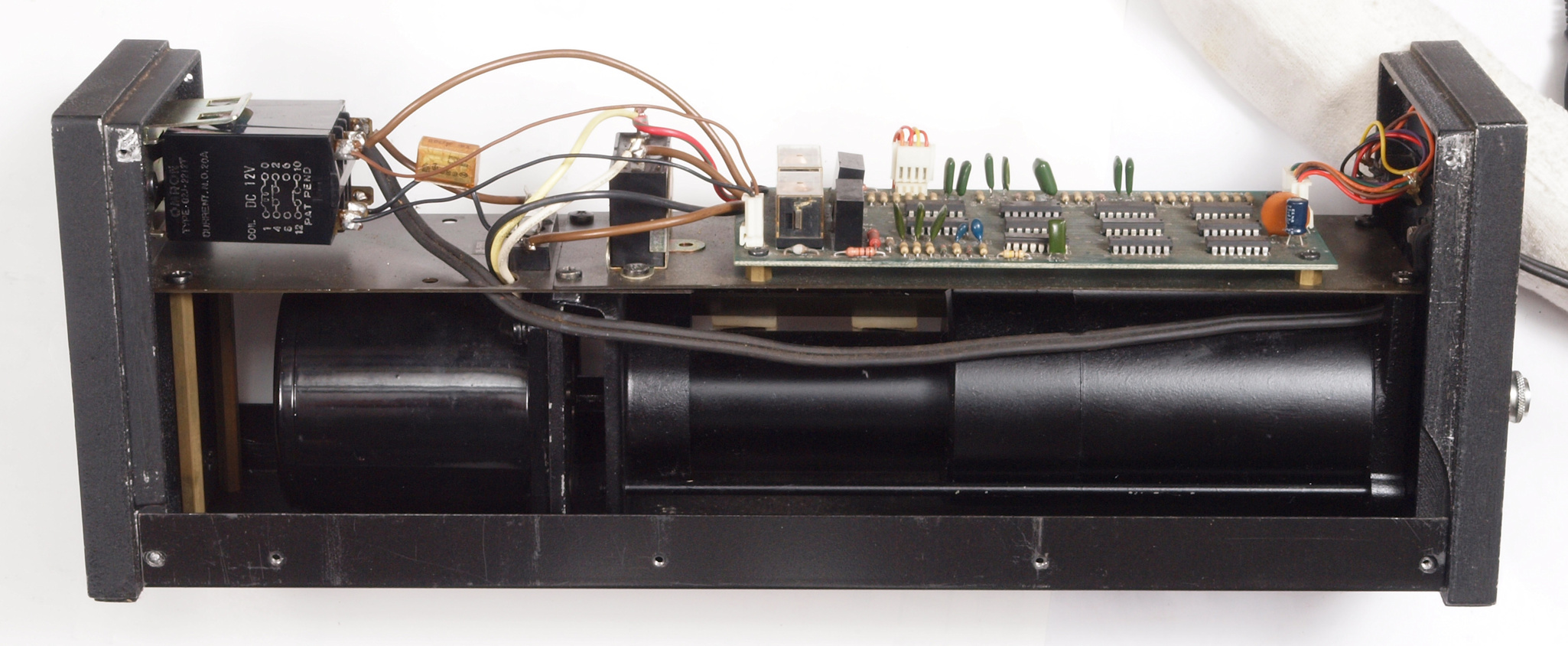

A23. 点検中。 カバーを取り、右側から見る。
A24. 点検中。 カバーを取り、左側から見る。

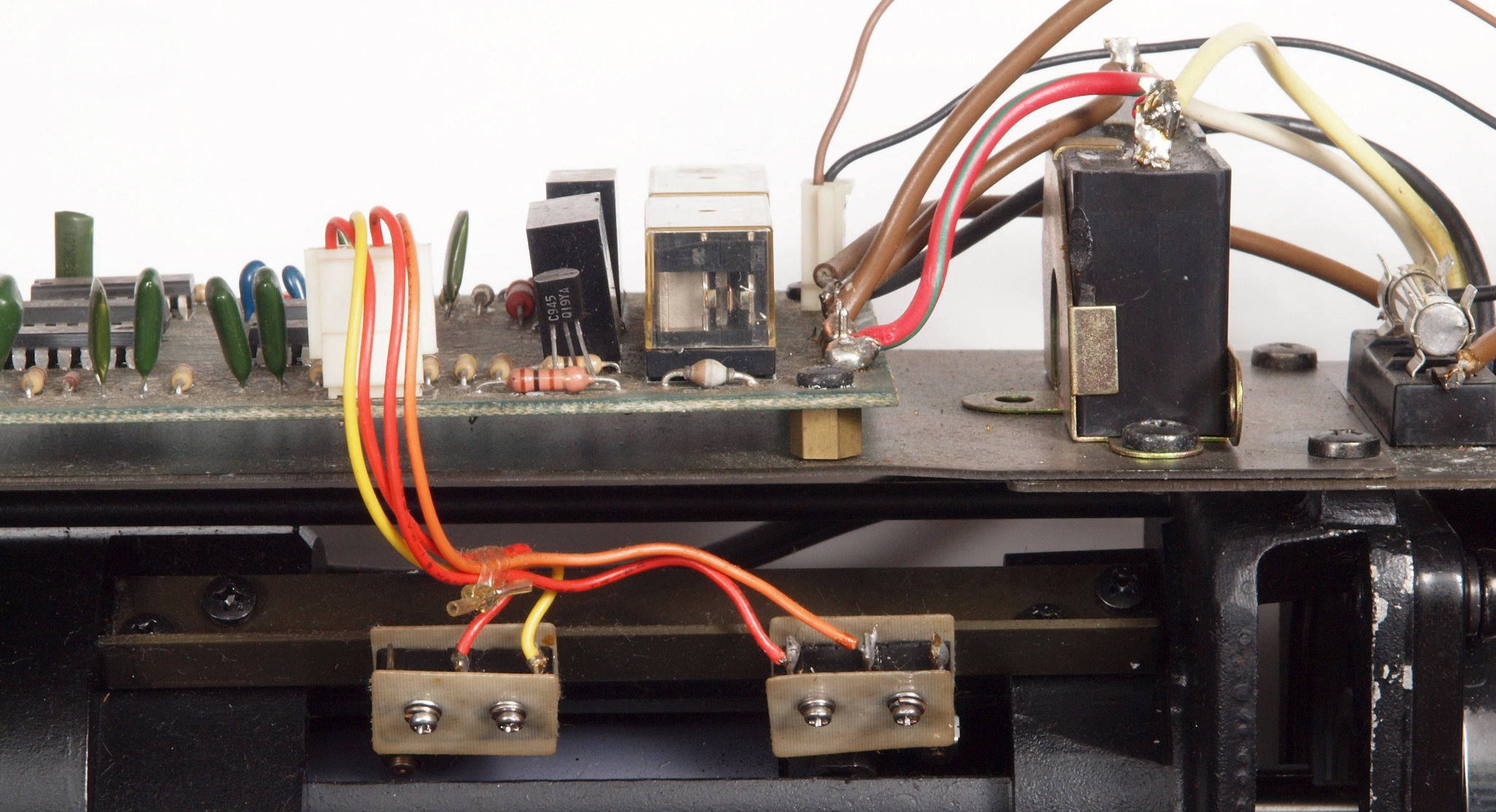

A25. 点検中。 カバーを取り、左側から見る。リミットSW。
A26. 点検中。 カバーを取り、左側から見る、電源投入リレー。

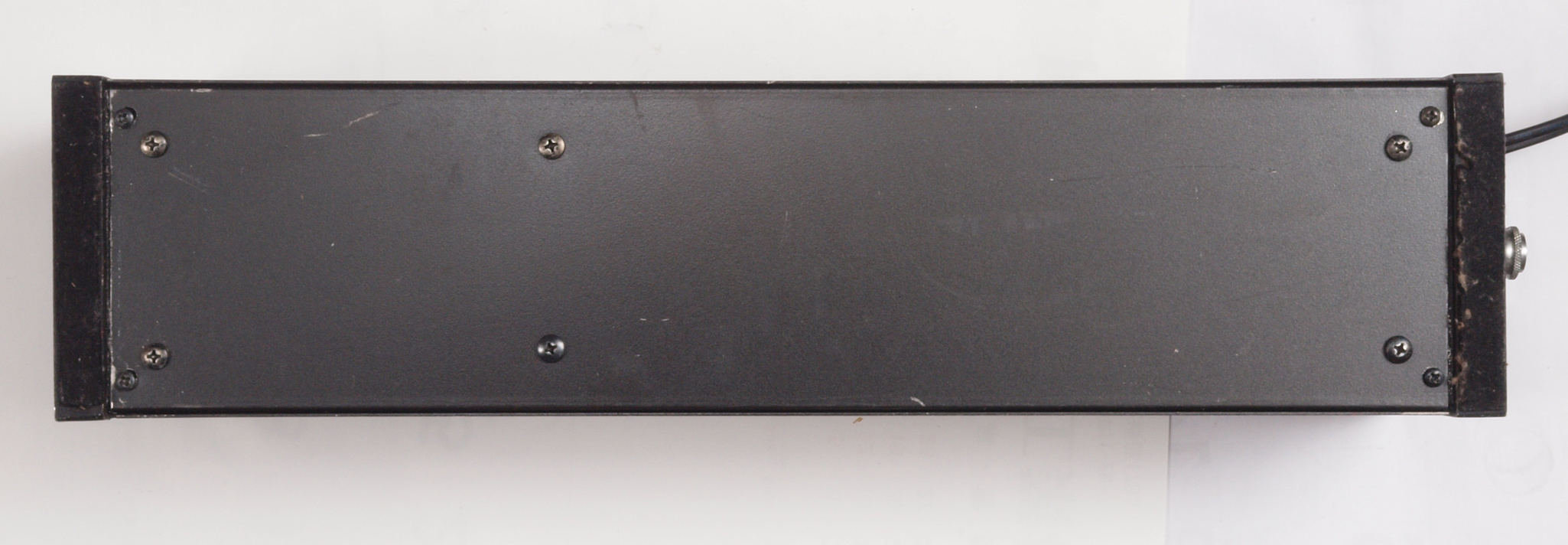

A31. 点検中 下から見る。
A32. 点検中 下前左から見る。
A33. 点検中 下後右から見る。
C. 修理(改造)状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

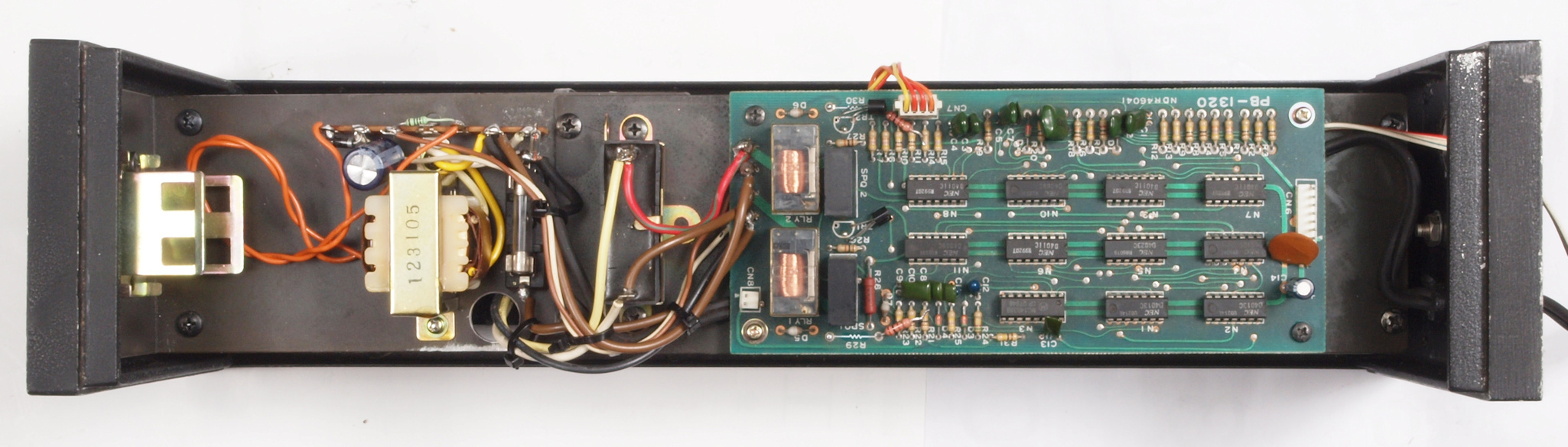

C1. 修理(改造)後 上から見る。
Y. ユーザー宅の設置状況。画像をクリックすると、大きく(横幅2050ドット)表示されます。
Y1. 設置状況.
S. LUXMAN PD555(VS555) の仕様(カタログ・マニアルより)
型式 レコードプレイヤー
フォノモーター部
駆動方式 ベルトドライブ方式
モーター ブラシ&スロットレスDCサーボモーター
ターンテーブル 30cmアルミキャスト製、8.5kg
慣性モーメント 1.2t・cm2
回転数 33rpm、45rpm、78rpm、3スピード切替式
回転数調整範囲 ±2.5%、各回転数独立調整可能
SN比 60dB以上
ワウフラッター 0.03%以下(WRMS)
起動時間 4秒以下(33rpmの時、1回転以下)
総 合
電源 AC100V、50Hz/60Hz
消費電力 PD555=20W
VS555=70W
外形寸法 PD555=幅664×高さ175×奥行392mm
VS555=幅102×高さ154×奥行512mm
重量 PD555=26.5kg
VS555=7.0kg
別売 アームベースパネル TP-SG(\2,000)
アームベースパネル TP-MT(\2,000)
アームベースパネル TP-LH(\2,000)
アームベースパネル TP-LS(\2,000)
アームベースパネル TD-X(\2,000)
価格 セット= \450,000(1980年4月発売)
本体 PD555 =\330,000(1980年4月発売)
スタビライザユニット VS555 =\120,000(1980年4月発売)
適用トーンアーム一覧表(下線があるものはロングサイズ用)
型番 メーカー 付属品
TP-SG 一般用 アーム取付用ワッシャ
アームレスト
DENON DA305、DA307、DA308、DA309
FR FR54
グレース G940、G840F、G707、G545F、G860FG860FBG960G565F
ADCオーディオクラフト Σ709F、G945、LMF-1、LMF-2
エクセルサウンド AC300C、AC400C、AC300A、AC400A、ES801
TP-MT 3点ネジ止アーム用 アーム取付け用ワッシャ
アームレスト
ビス(2種)
スタックス UA-7、UA-70
FR FR64、FR64S、FR14
グレース G704、G714
マイクロ MA505、MA505L、MA707X、MA303
オルトフォン RMG212、RMG309RMA309
SAEC WE308、WE308SX
TP-LH 太軸アーム用 アームレスト
FR FR66S
ビクター UA-7045、UA-7082
テクニクス EPA100
オーディオクラフト AC300II、AC400II、AC3000MC
AC4000MC
TP-LS SME用SME3009SII、SME3012、SME3009SIII アーム取付用ビス
TD-X 共通アームベースダイキャスト 取付ビス
              vs555-f
