CSE(CRAFT)イコライザー PE−500 修理
平成14年4月11日到着   5月3日完成
A. 修理前の状況
   左側の音出ず

B. 原因
   半田不良、出力リレー不良

C. 修理状況
   出力リレー交換
   プリント基板半田補修

D. 使用部品
   出力リレー            1個

E. 修理費   17,000円

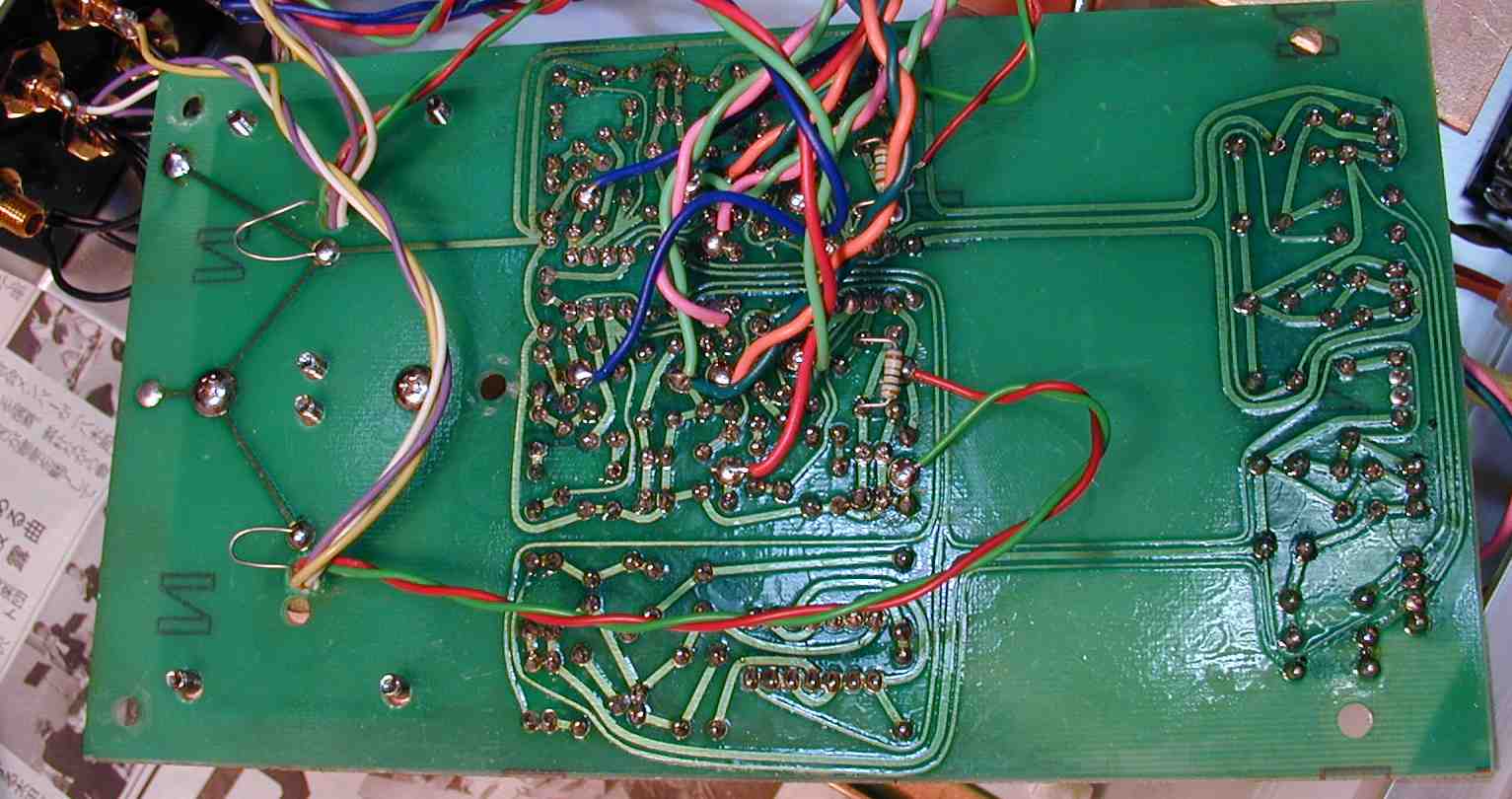

1. 半田補正した基板
2. 修理完成

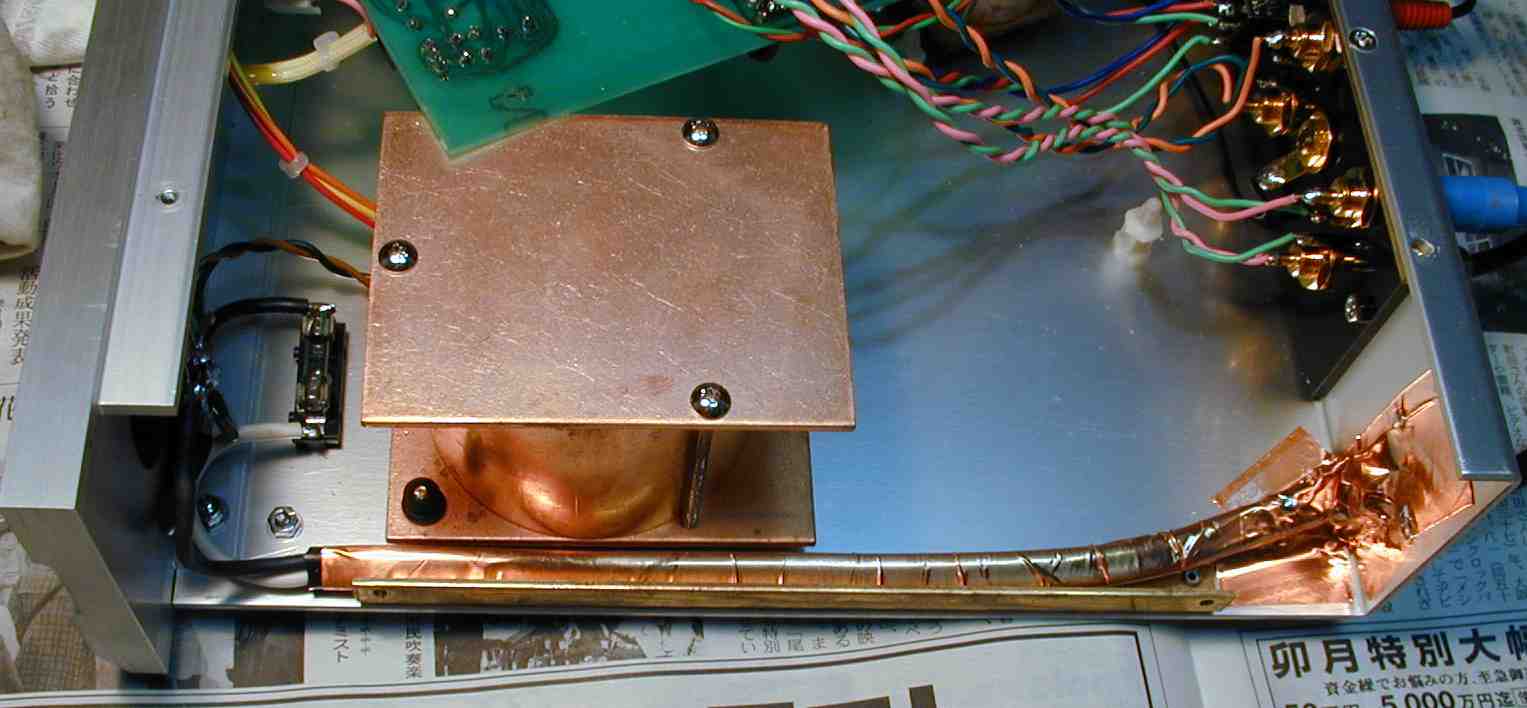

3. 電源ラインのシールド。下記ははこの前後の比較測定

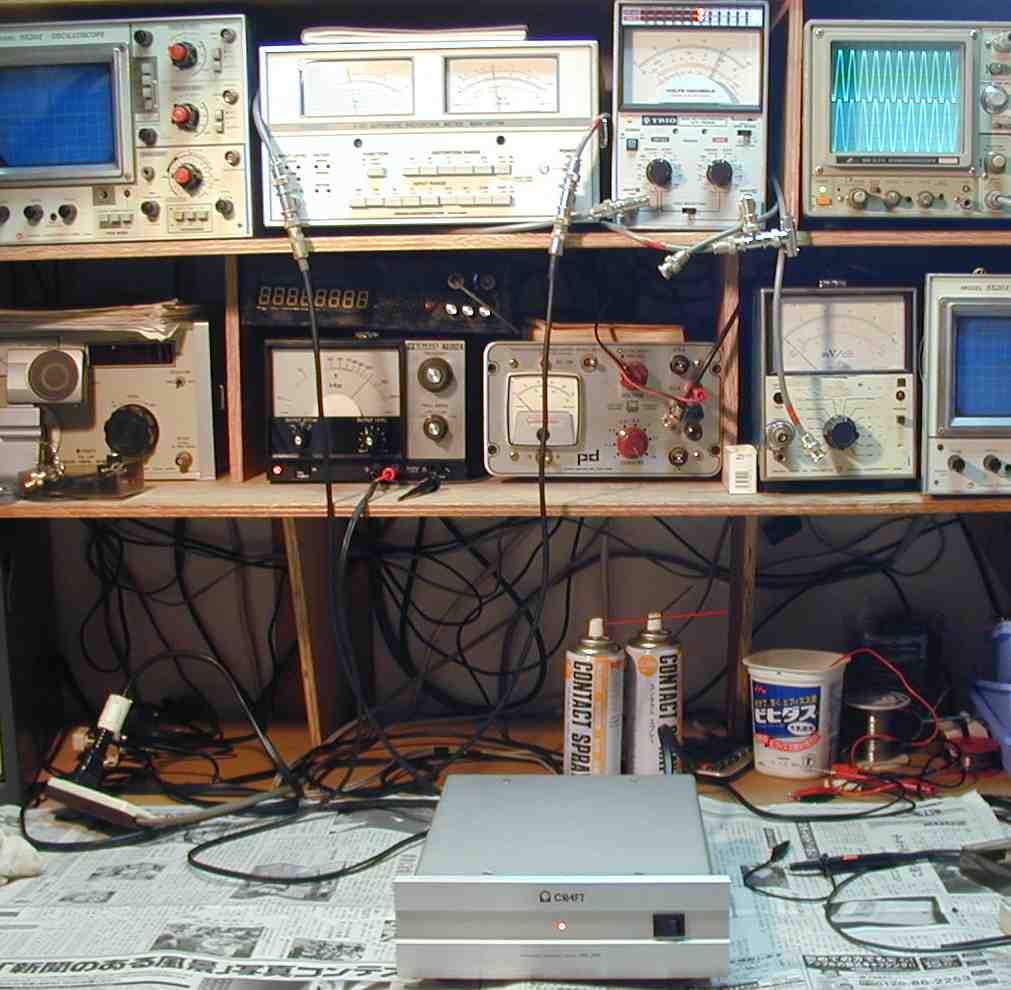

4. 出力/歪み率測定・調整
5. 修理前 0.8V出力 0.04%歪み 1000HZ

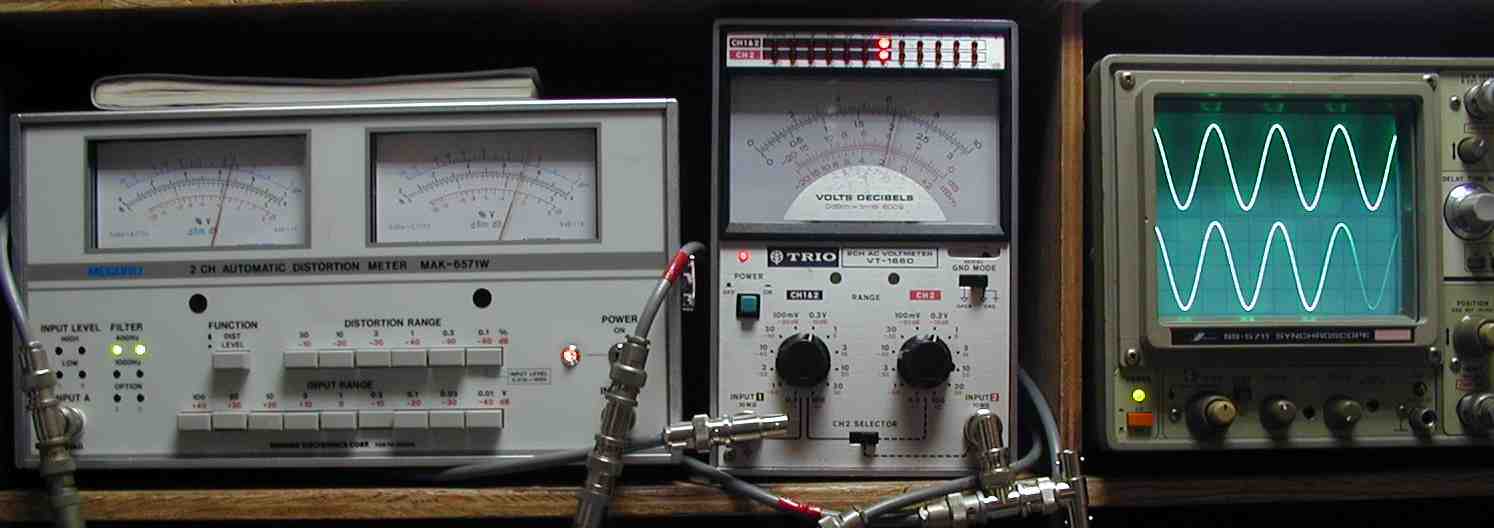

6. 修理後 0.8V出力 0.03%歪み 1000HZ

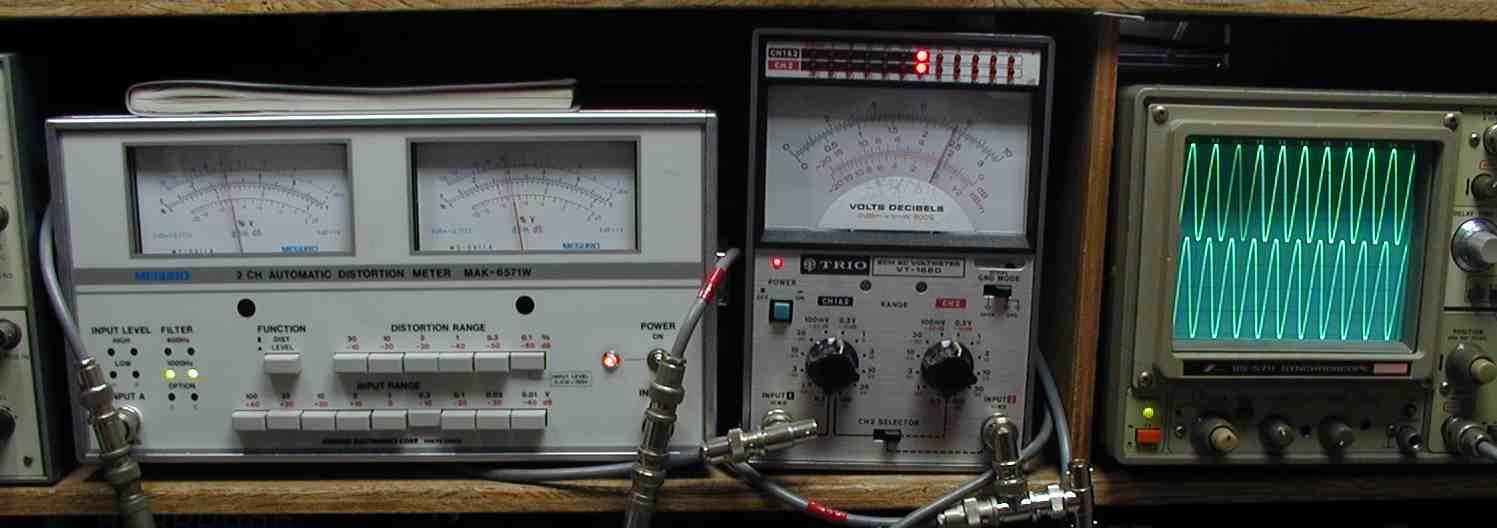

7. 修理前 0.8V出力 0.07%歪み 400HZ

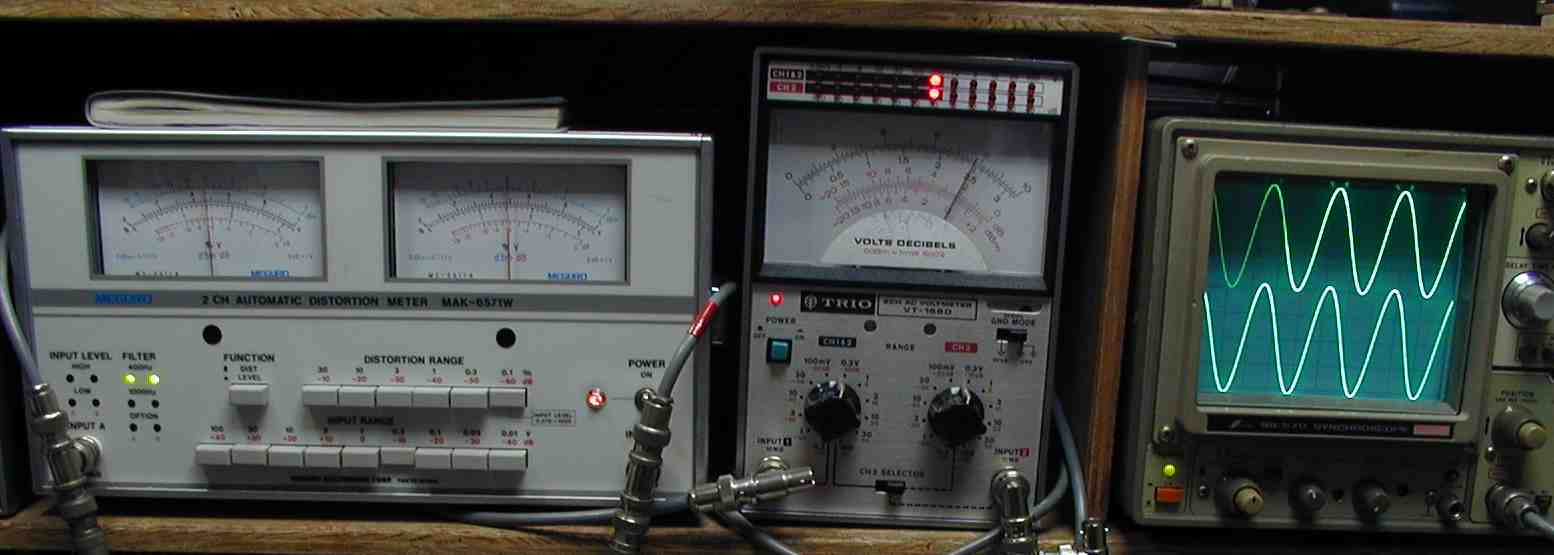

8. 修理後 0.8V出力 0.05%歪み 400HZ

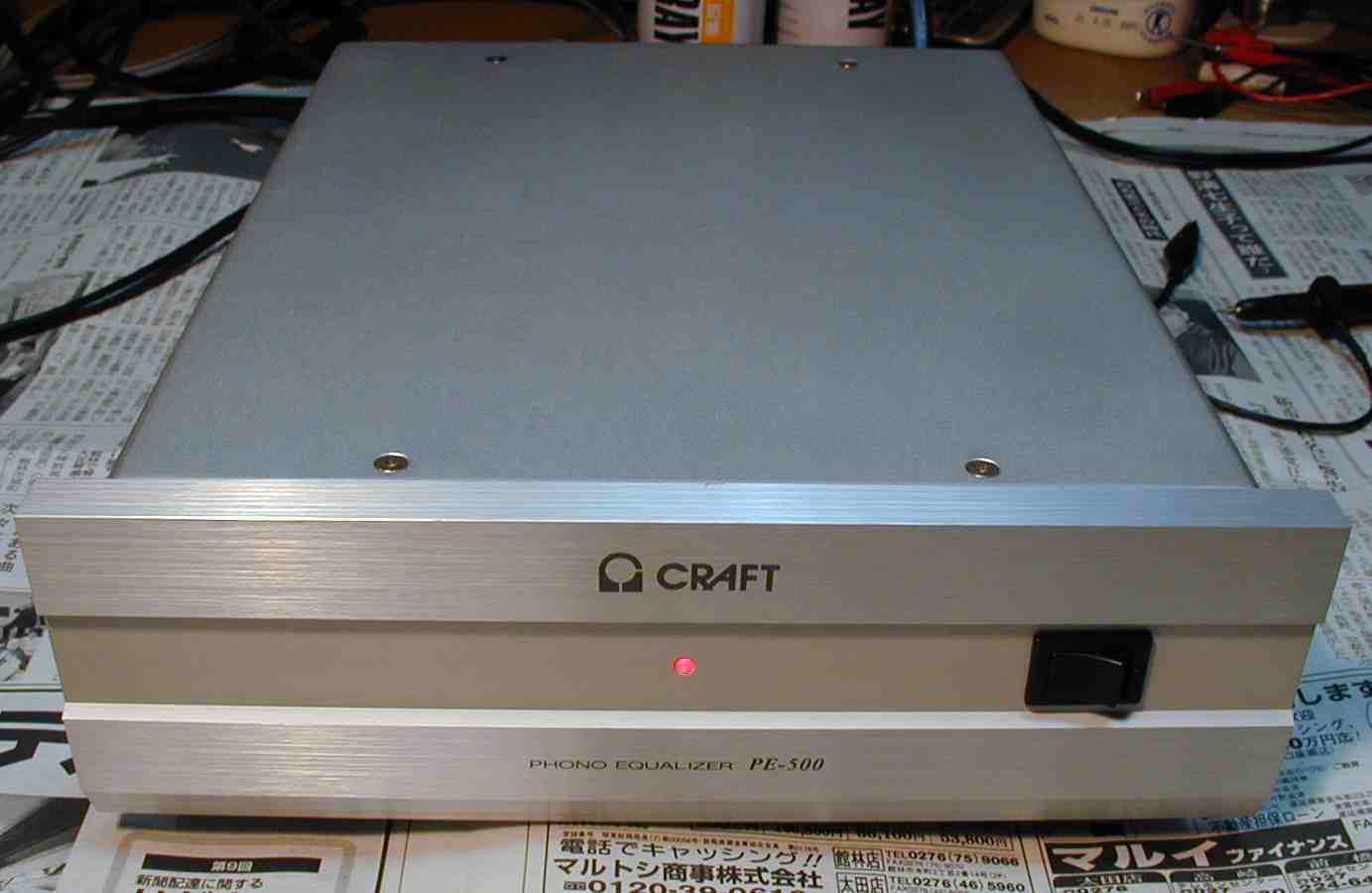

9. 完成
           pe-500-9
