DENON PRA−2000
平成14年4月30到着 平成14年6月3日完成
A. 修理前の状況
   電解コンデンサーをオーディオコンデンサーに交換する
   ハンダは銀入りハンダを使用する
B. 原因

C. 修理状況

D. 使用部品
   オーディオ用電解コンデンサー

E. 修理費(改造費)  45,000円
   交換部品(銀入りハンダ含む)は全て別途ユーザーが準備

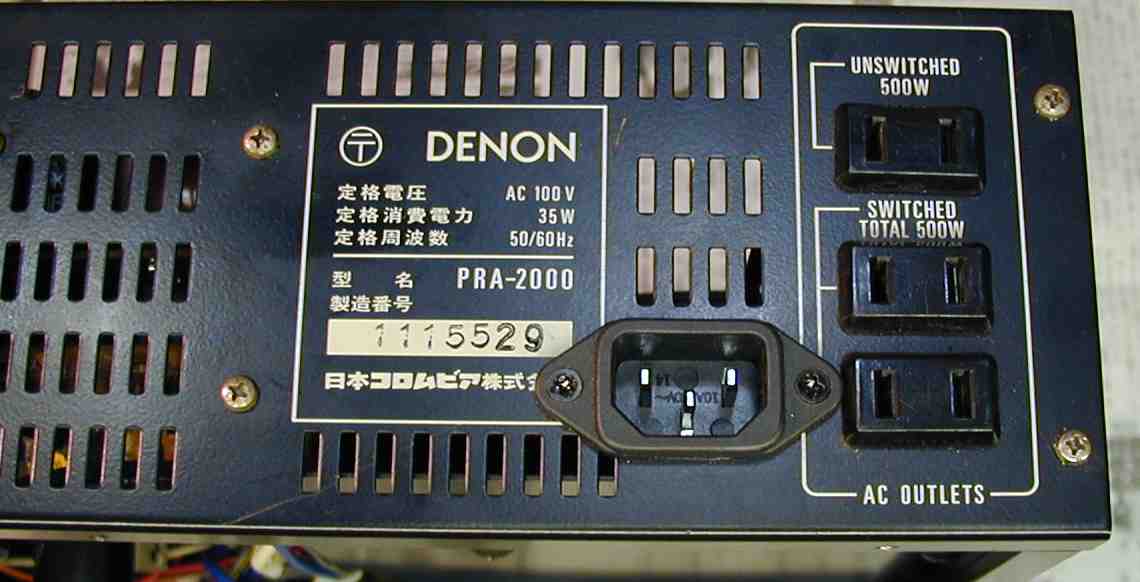

1. 電源 3Pインレットの取り付け

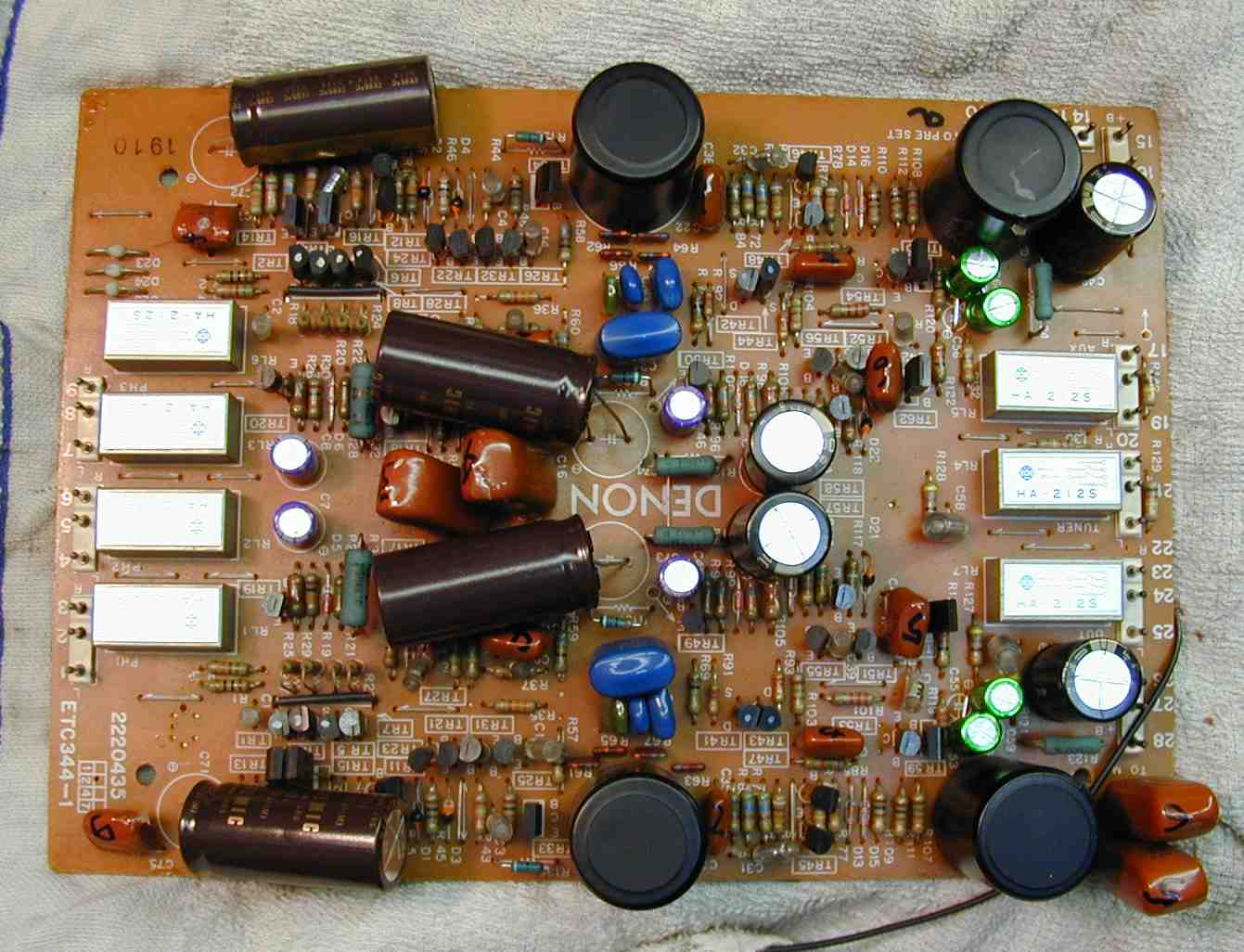

2. EQ−AMP基板
   電解コンデンサー交換

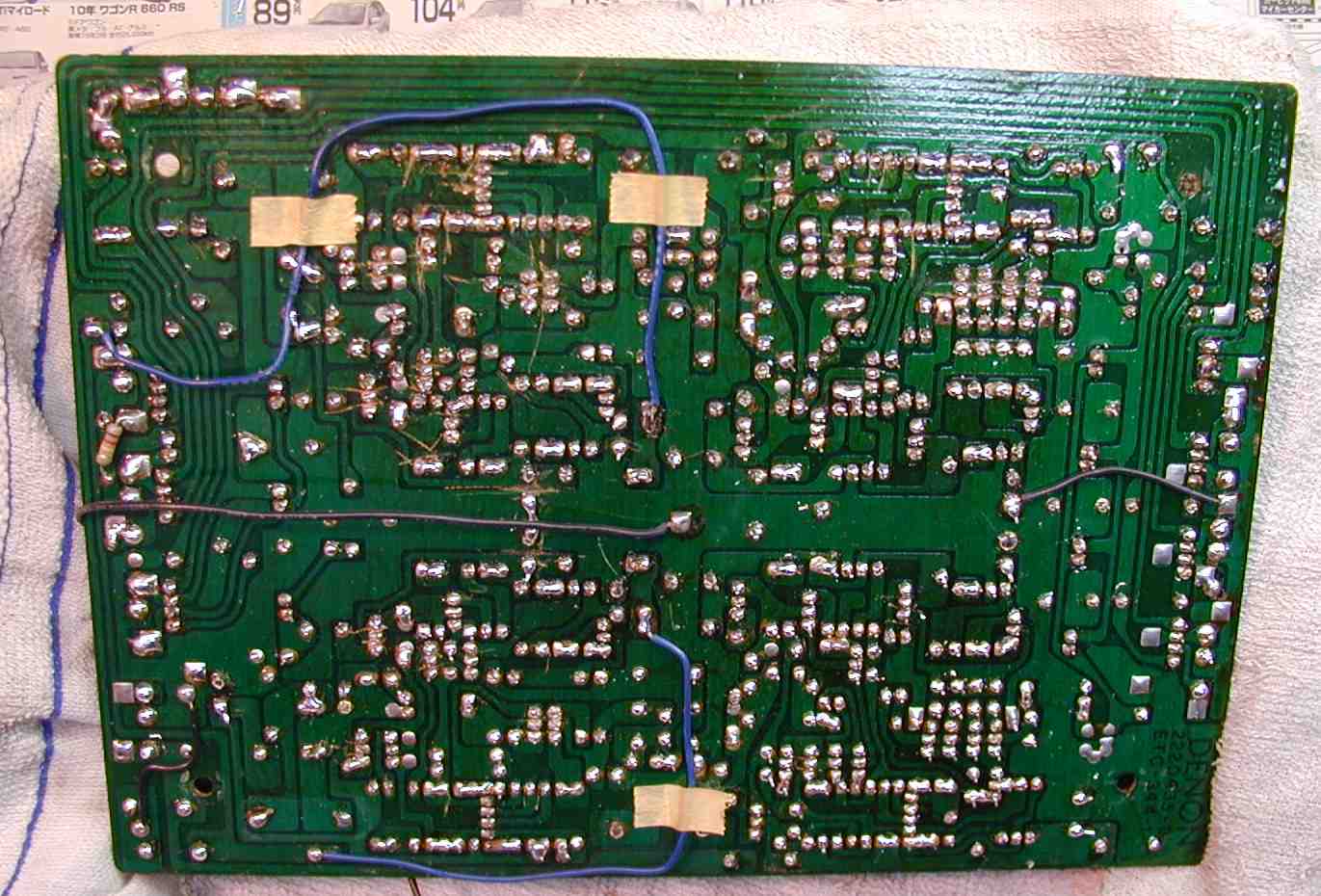

3. EQ−AMP基板裏 銀入り半田で半田補正

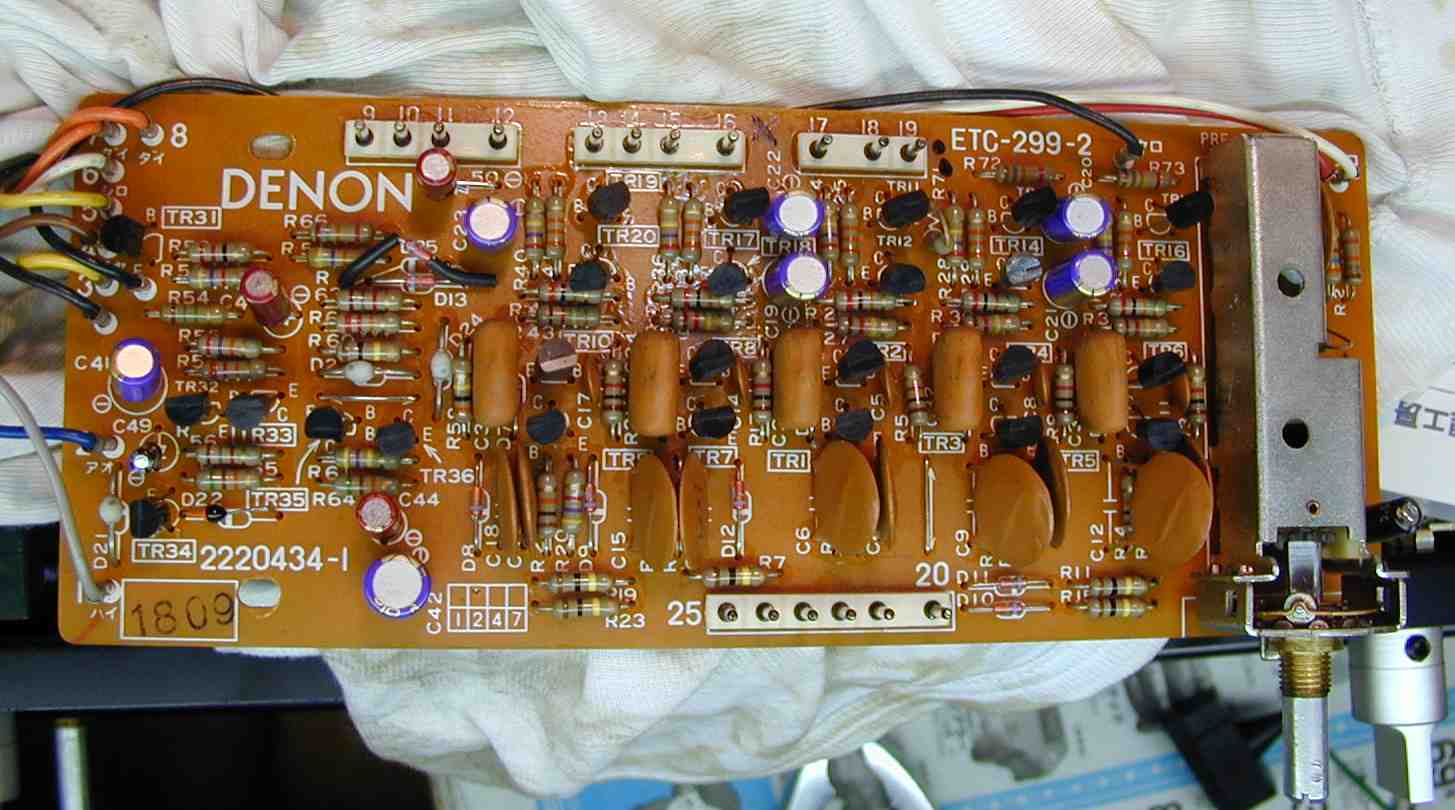

4. トーン・コントロール基板。 電解コンデンサー交換

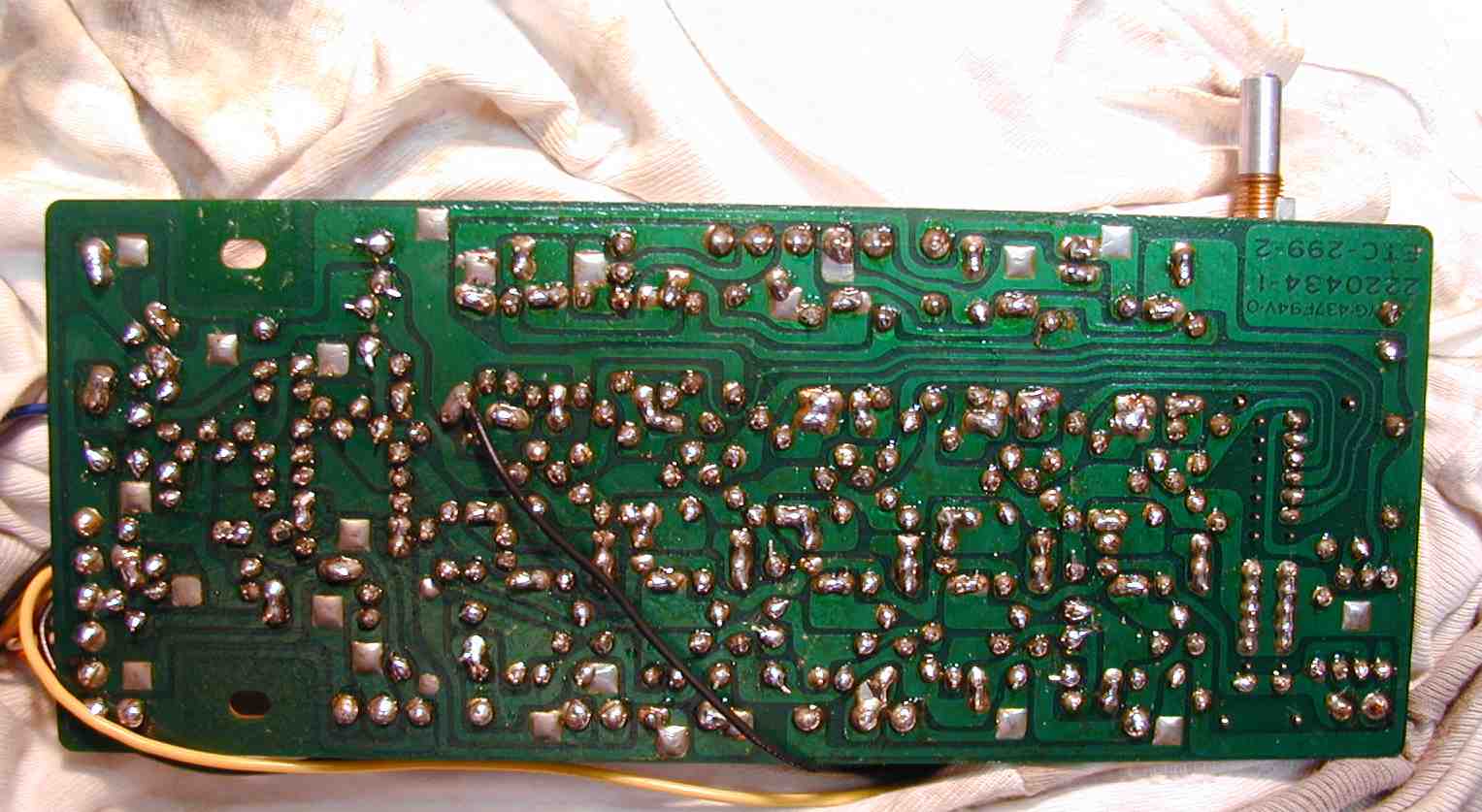

5. トーン・コントロール基板裏 銀入り半田で半田補正
6. フラットAMP基板  半固定VR、電解コンデンサー交換

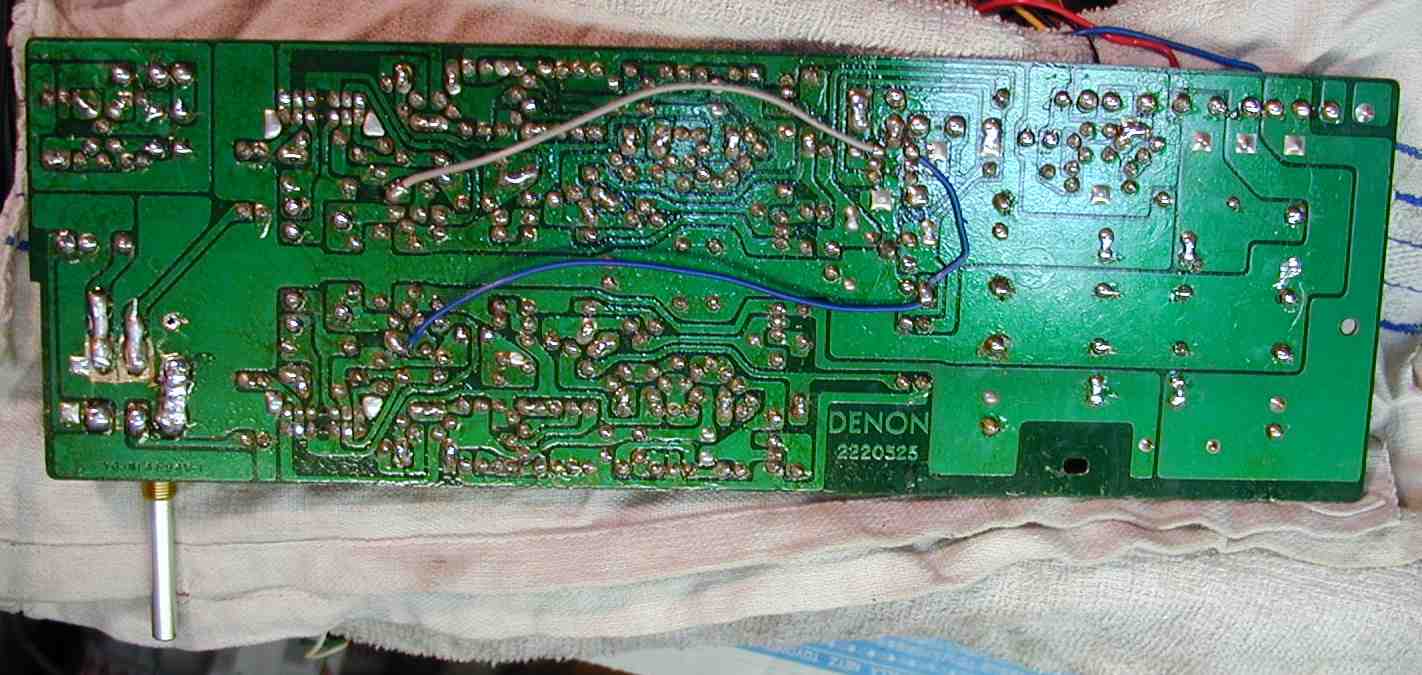

7. フラットAMP基板裏 銀入り半田で半田補正
8. 定電圧基板    電解コンデンサー、半固定VR交換

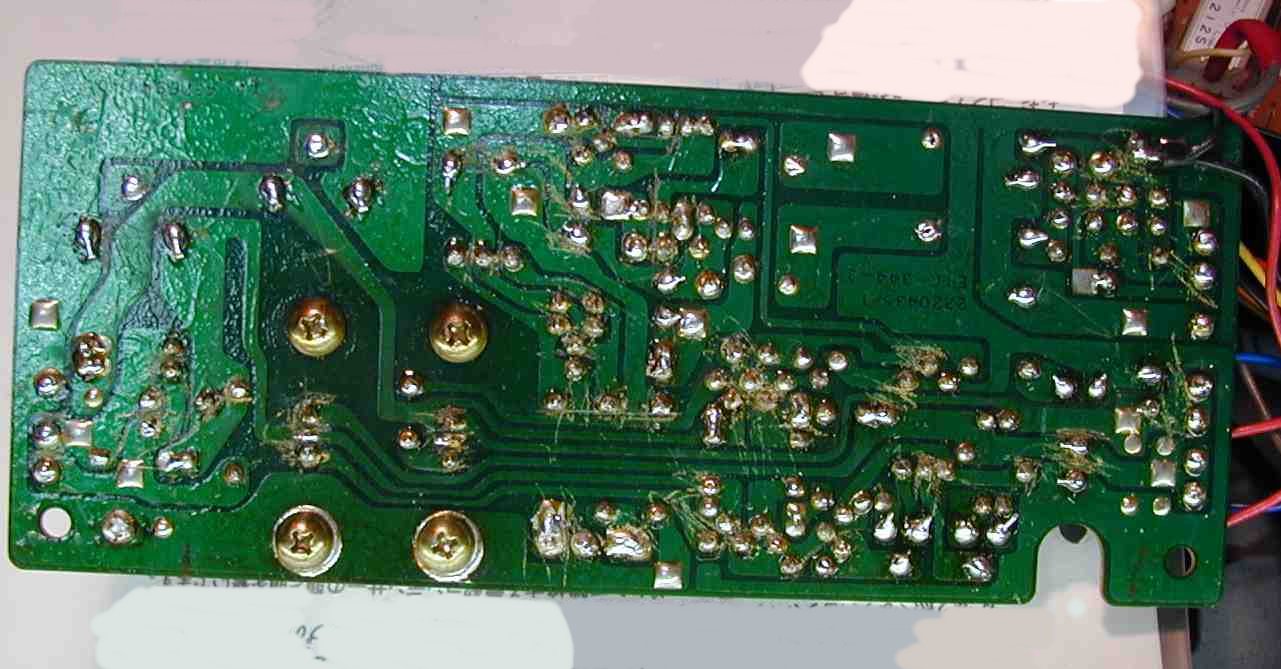

9. 定電圧基板裏 銀入り半田で半田補正作業終了

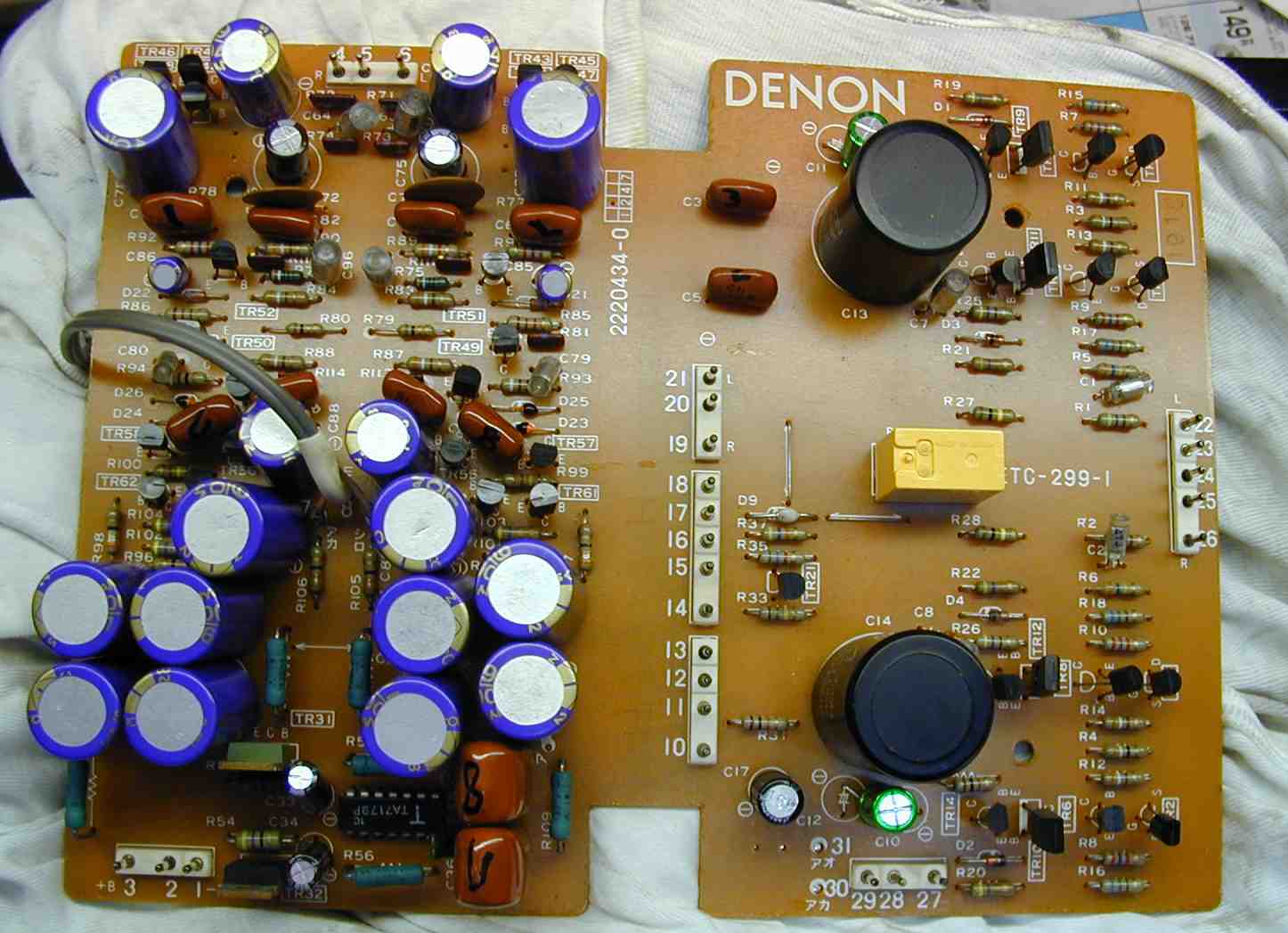

10. MC−AMP・電源基板  電解コンデンサー、半固定VR交換
11. MC−AMP・電源基板裏 銀入り半田で半田補正作業

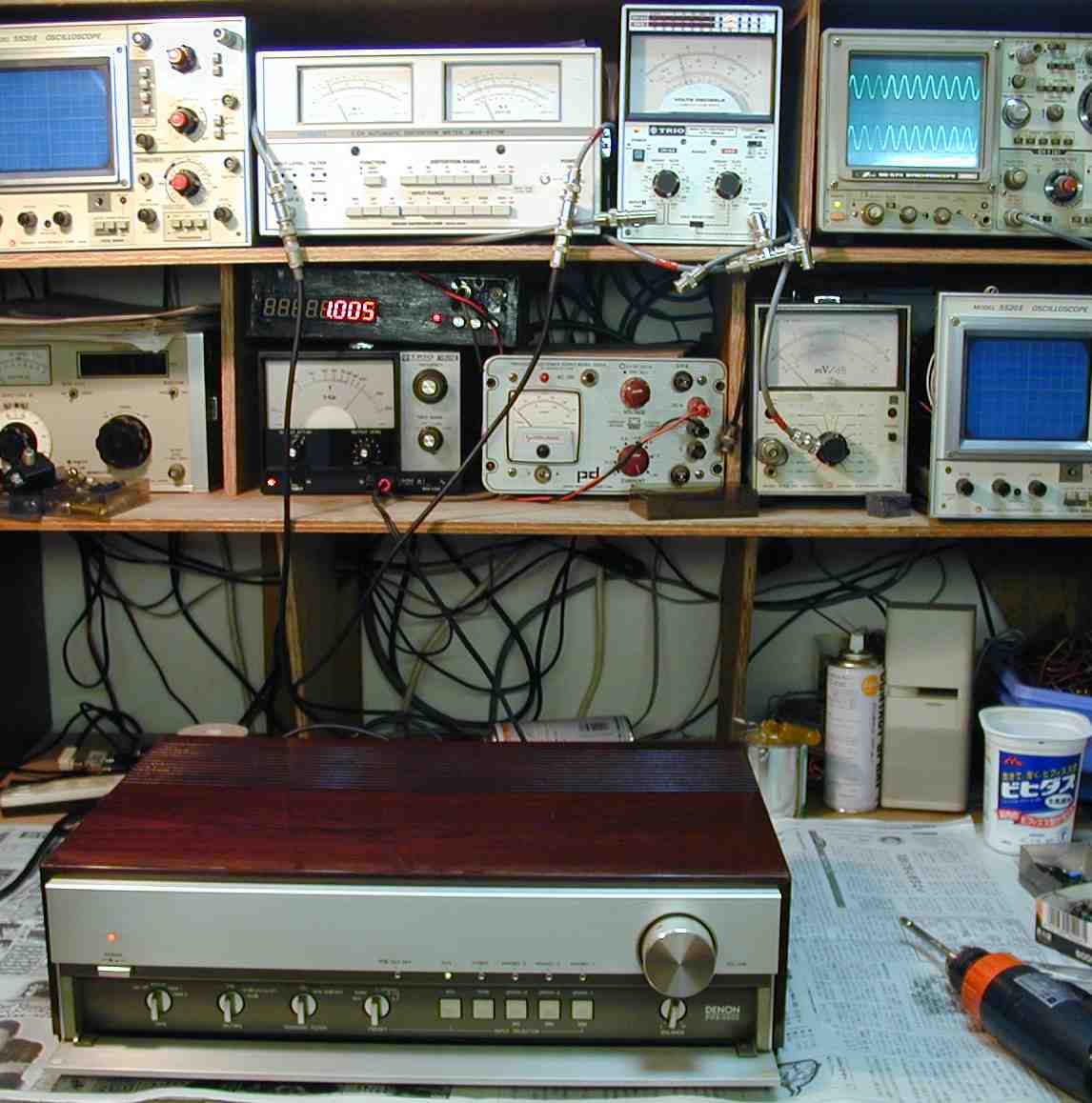

12. 出力/歪み率測定

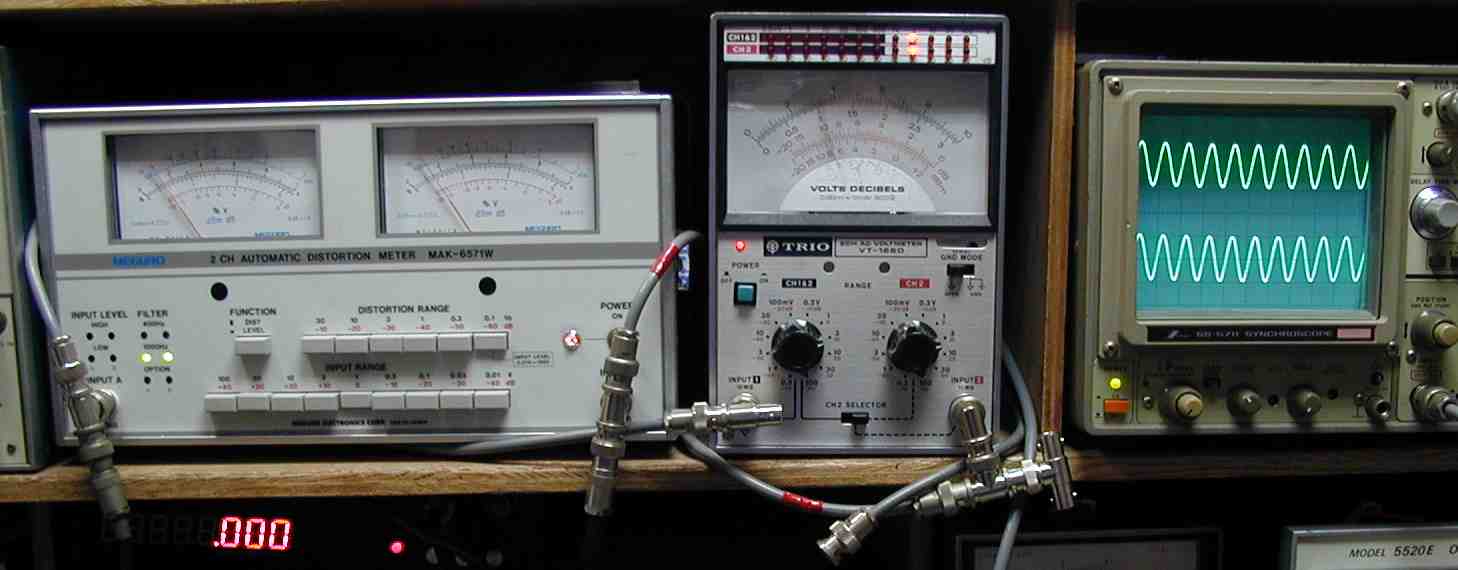

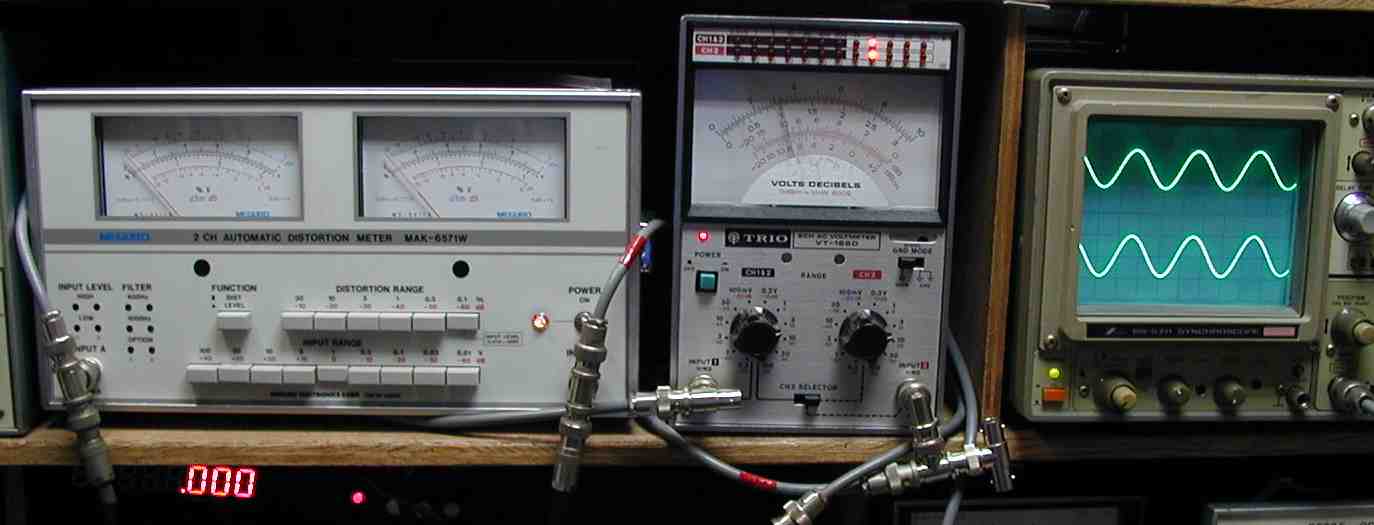

13. 出力電圧1V 歪み率=0.0?% 測定レンジ=0.1% AUX入力 1000HZ

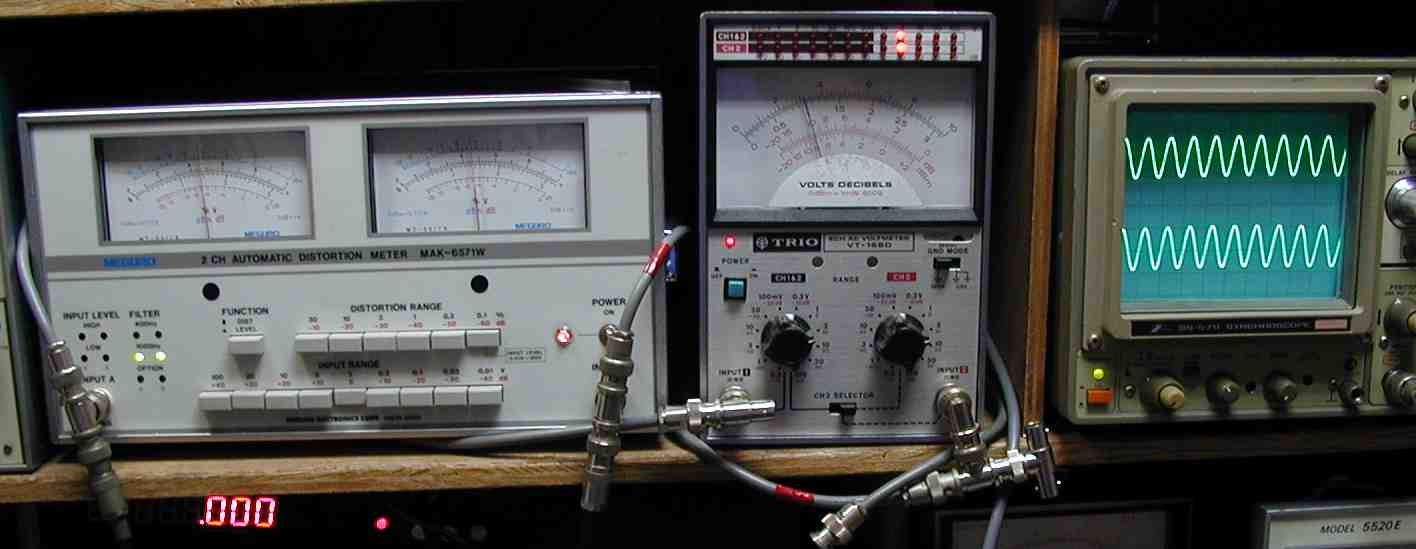

14. 出力電圧1V 歪み率=0.0?% 測定レンジ=0.1% AUX入力 400HZ
15. 出力電圧1V 歪み率=0.0?% 測定レンジ=0.1% MM入力 1000HZ
16. 出力電圧1V 歪み率=0.0?% 測定レンジ=0.1% MM入力 400HZ

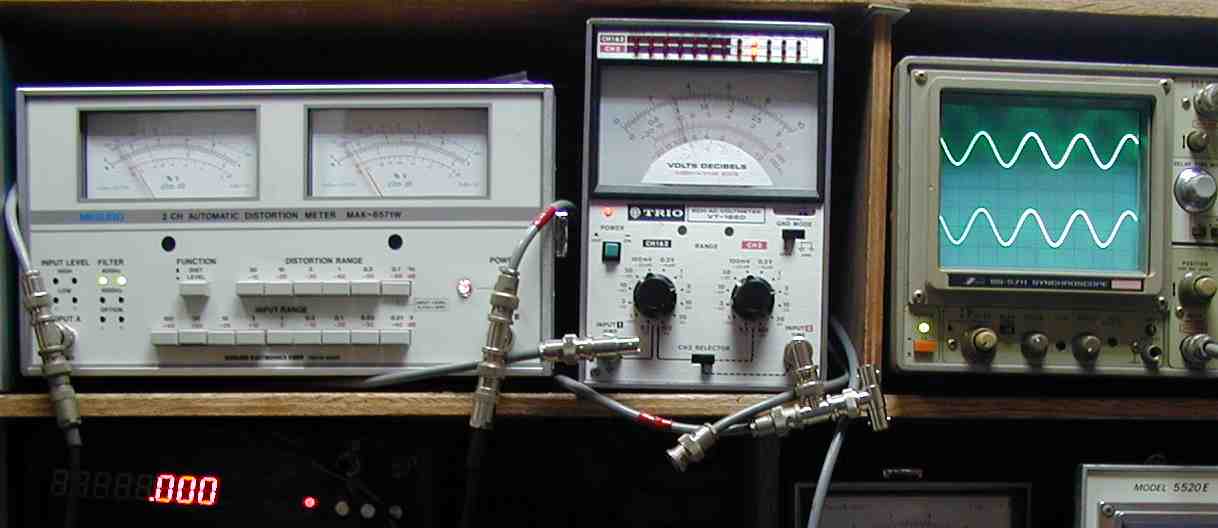

17. 出力電圧1V 歪み率=0.0?% 測定レンジ=0.1% MC入力 1000HZ
    歪みが多く成ったのは、入力の発信器が安物なのでハムが出ている為
18. 出力電圧1V 歪み率=0.0?% 測定レンジ=0.1% MC入力 400HZ
    歪みが多く成ったのは、入力の発信器が安物なのでハムが出ている為
19. 完成上から見る
20. 完成下から見る
21. 交換部品
         c220i-2j
