| LEADER AUDIO GENERATOR ＬＡＧ−１２０Ａ 備品修理 |
| 平成１６年１２月１２到着 １２月１５日完成 |
| Ａ． ＹＡＨＯＯ出品者さんからの頂ものです B． 原因 各部劣化 Ｄ． 使用部品 ついでに電解コンデンサーを、オーディオ用電解コンデンサーに交換する |
| Ａ． 修理前の点検 Ａ−１． 修理前の測定 |
 |
| Ａ−２Ａ． 修理前の測定 出力＝１０ｄＢ １ＫＨＺを測定、歪み率＝１．９１％ この位ですと波形でも解る |
 |

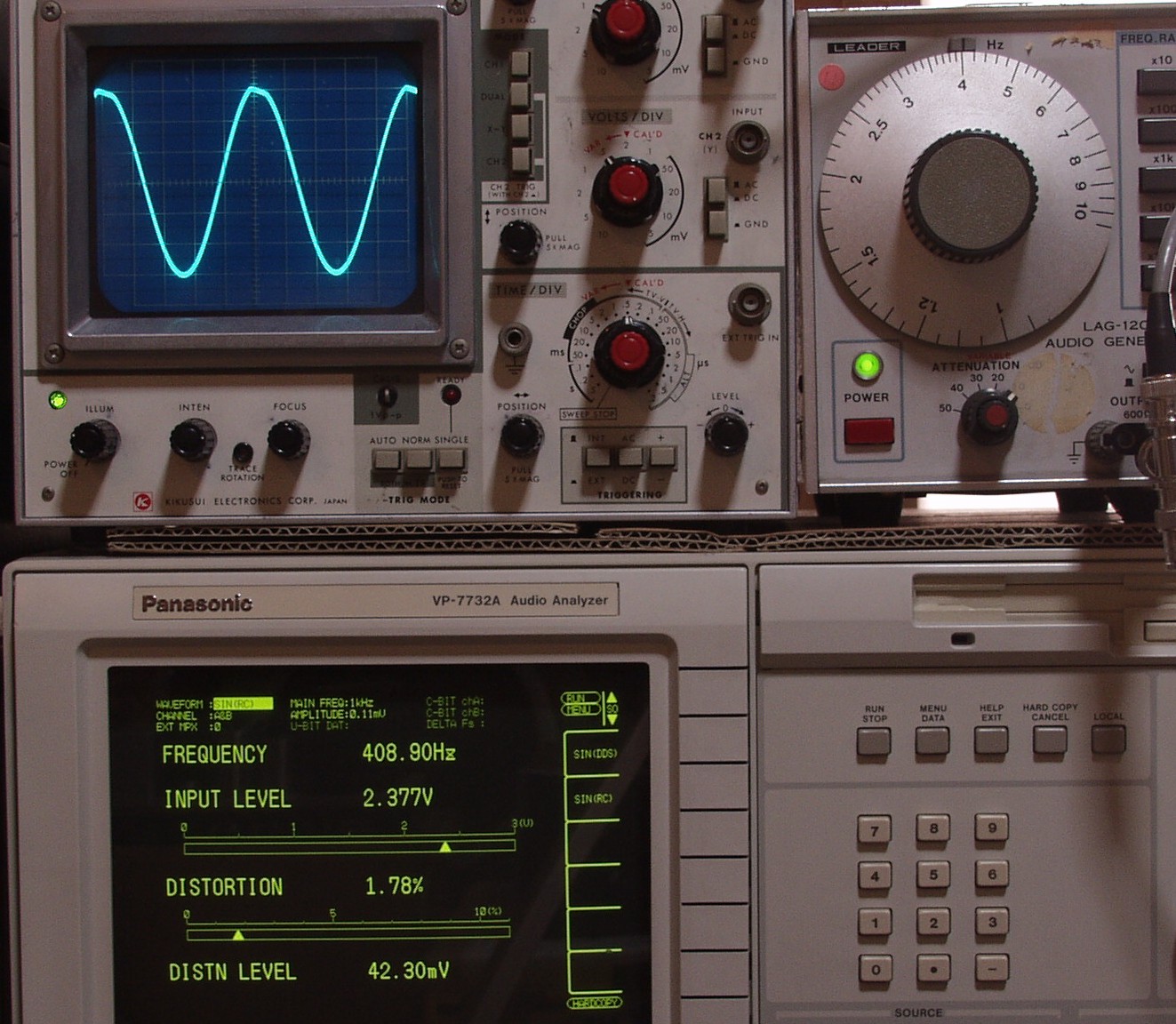

| Ａ−２Ｂ． 修理前の測定 出力＝１０ｄＢ ４００ＨＺを測定、歪み率＝１．７８％ この位ですと波形でも解る |
 |

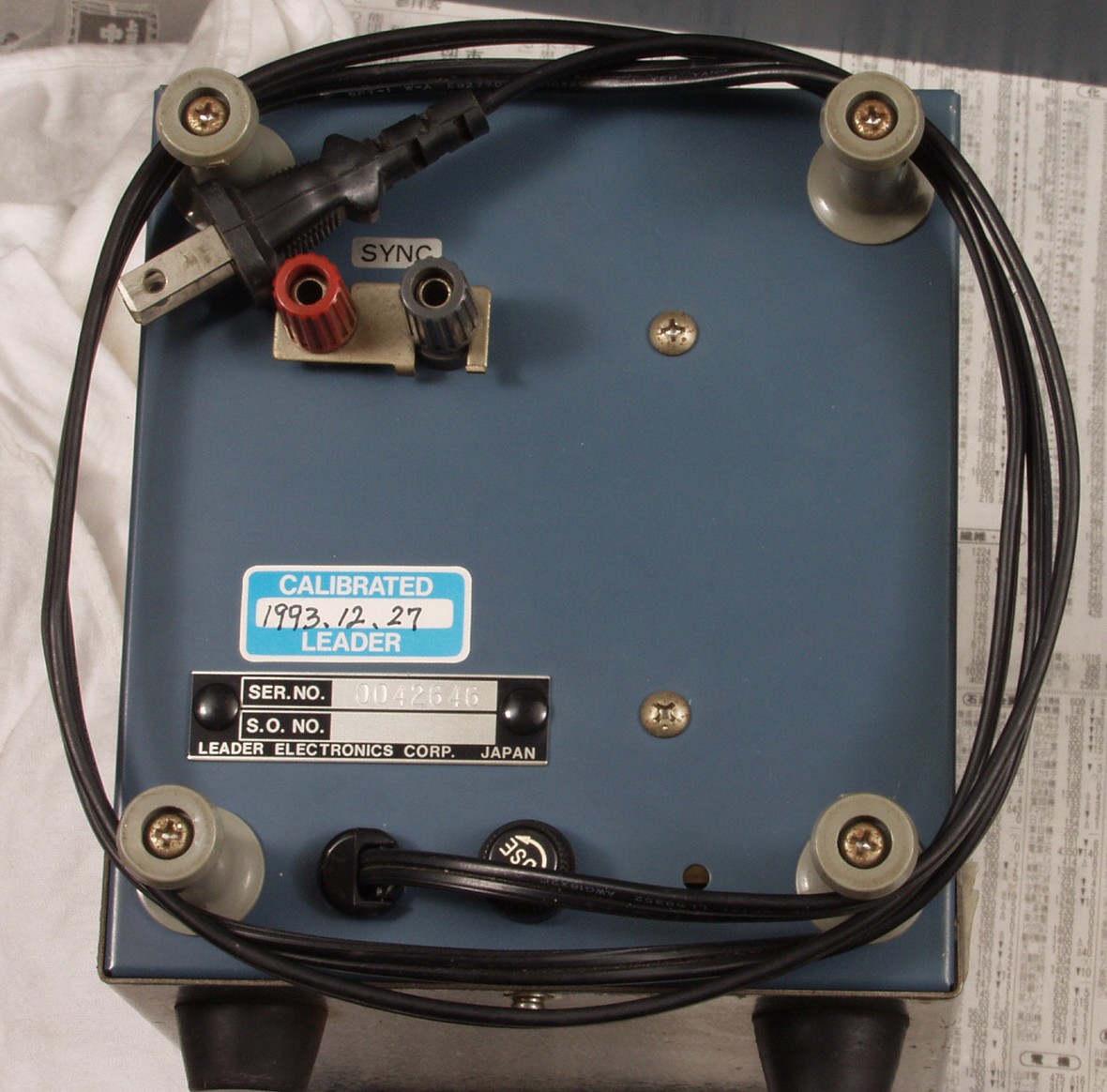

| Ａ−３． 修理前の点検 １９９３年メーカー校正を受けている、ＡＣコードが交換されている |
 |
| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 発振基盤 |
 |

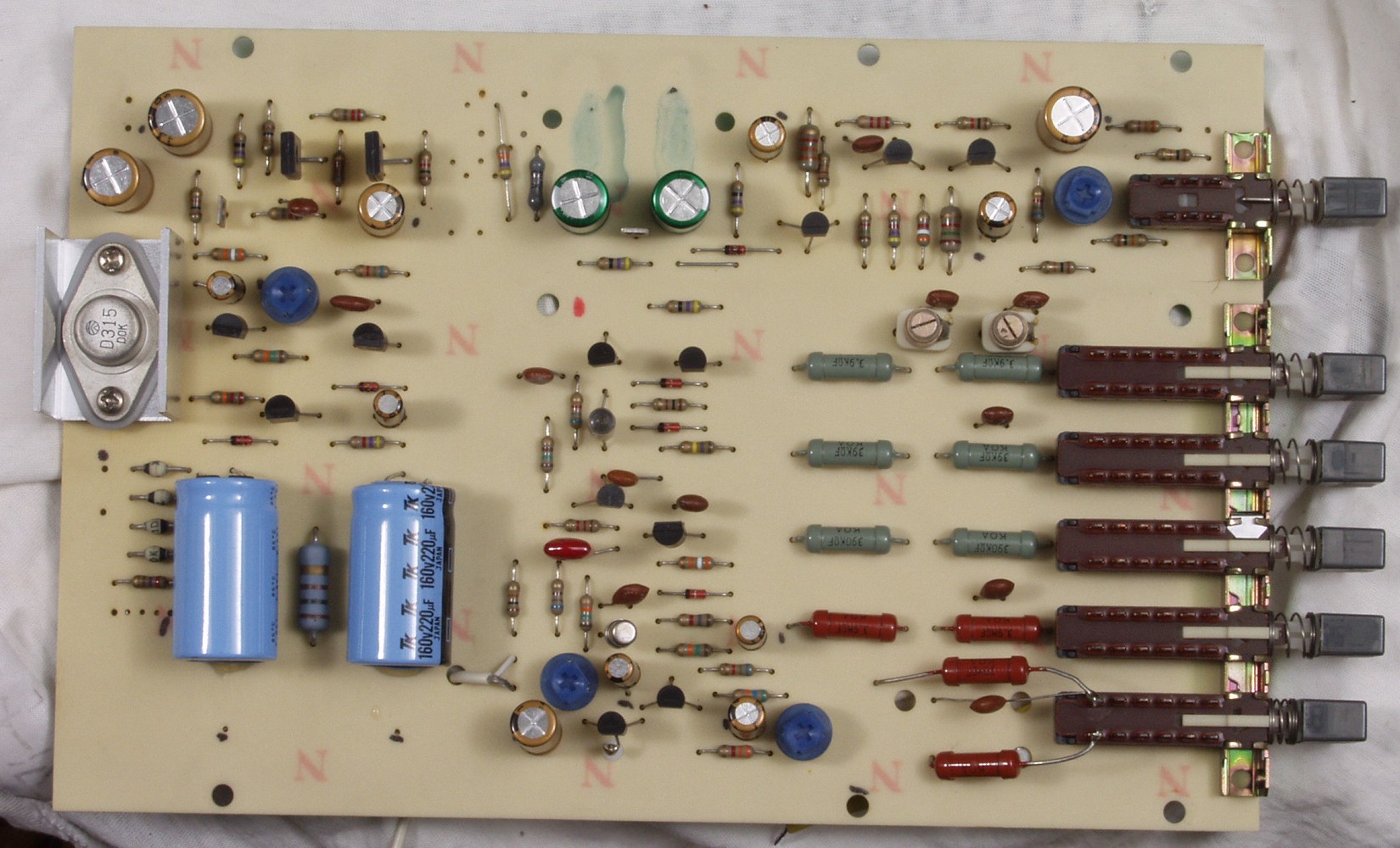

| Ｃ−１Ｂ．修理後 発振基盤 電解コンデンサー、ＦＥＴ（電界トランジスター）、ＴＲ（トランジスター）交換 |
 |

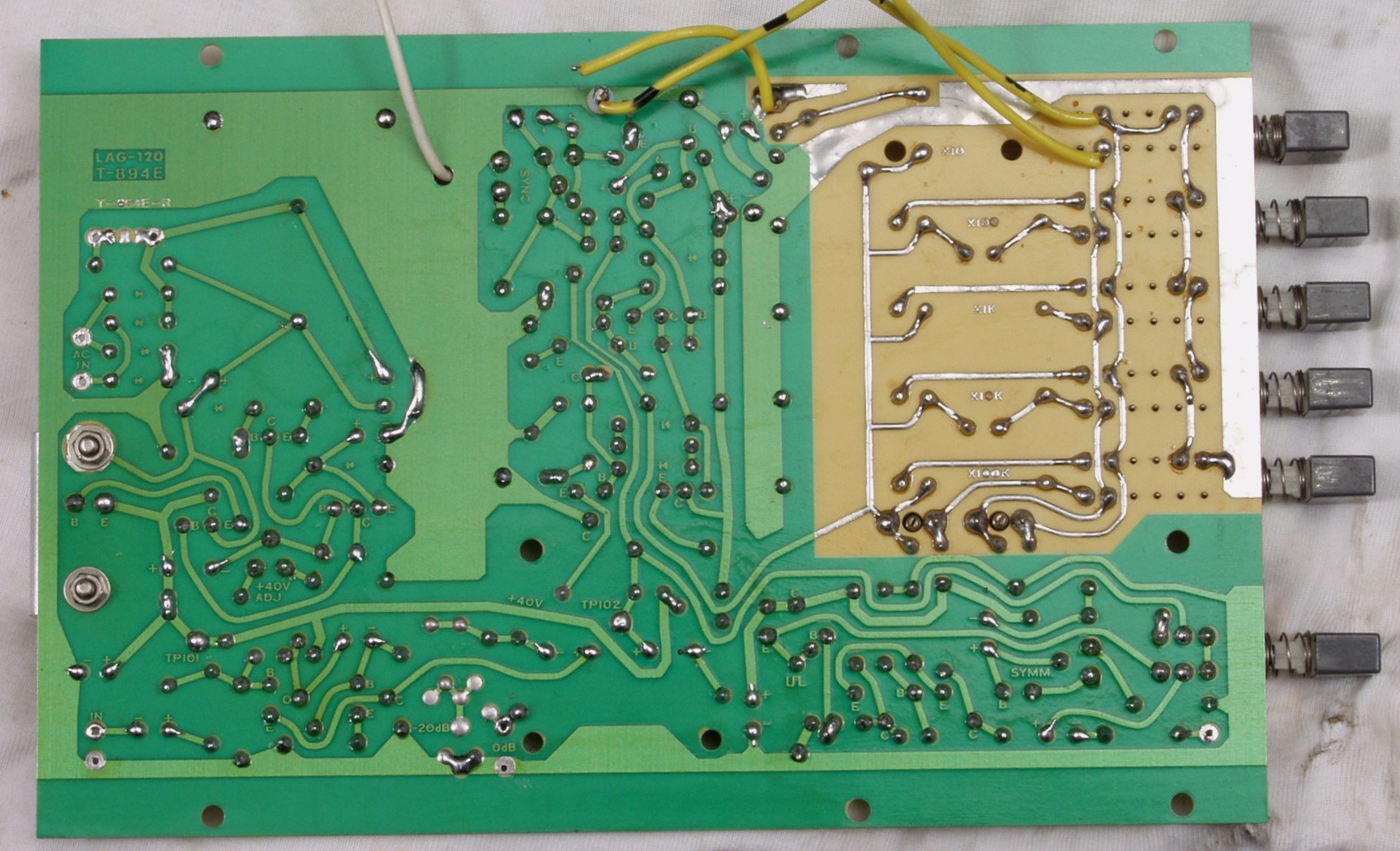

| Ｃ−１Ｃ． 修理前 発振基盤裏 |
 |

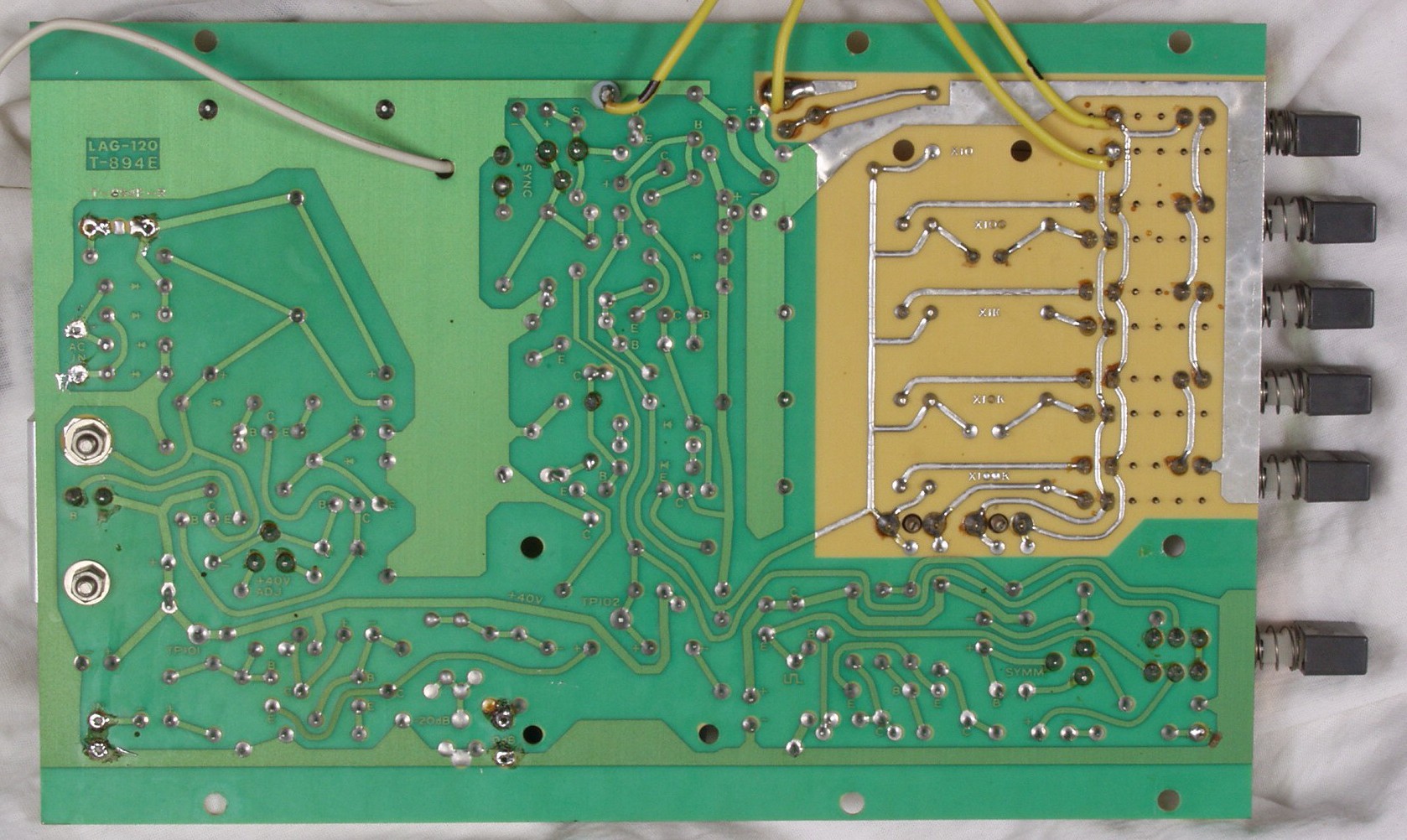

| Ｃ−１Ｄ． 修理（半田補正）後 発振基盤裏 全ハンダやり直し |
 |
| Ｃ−１Ｅ． 完成発振基盤裏 洗浄後 |
 |

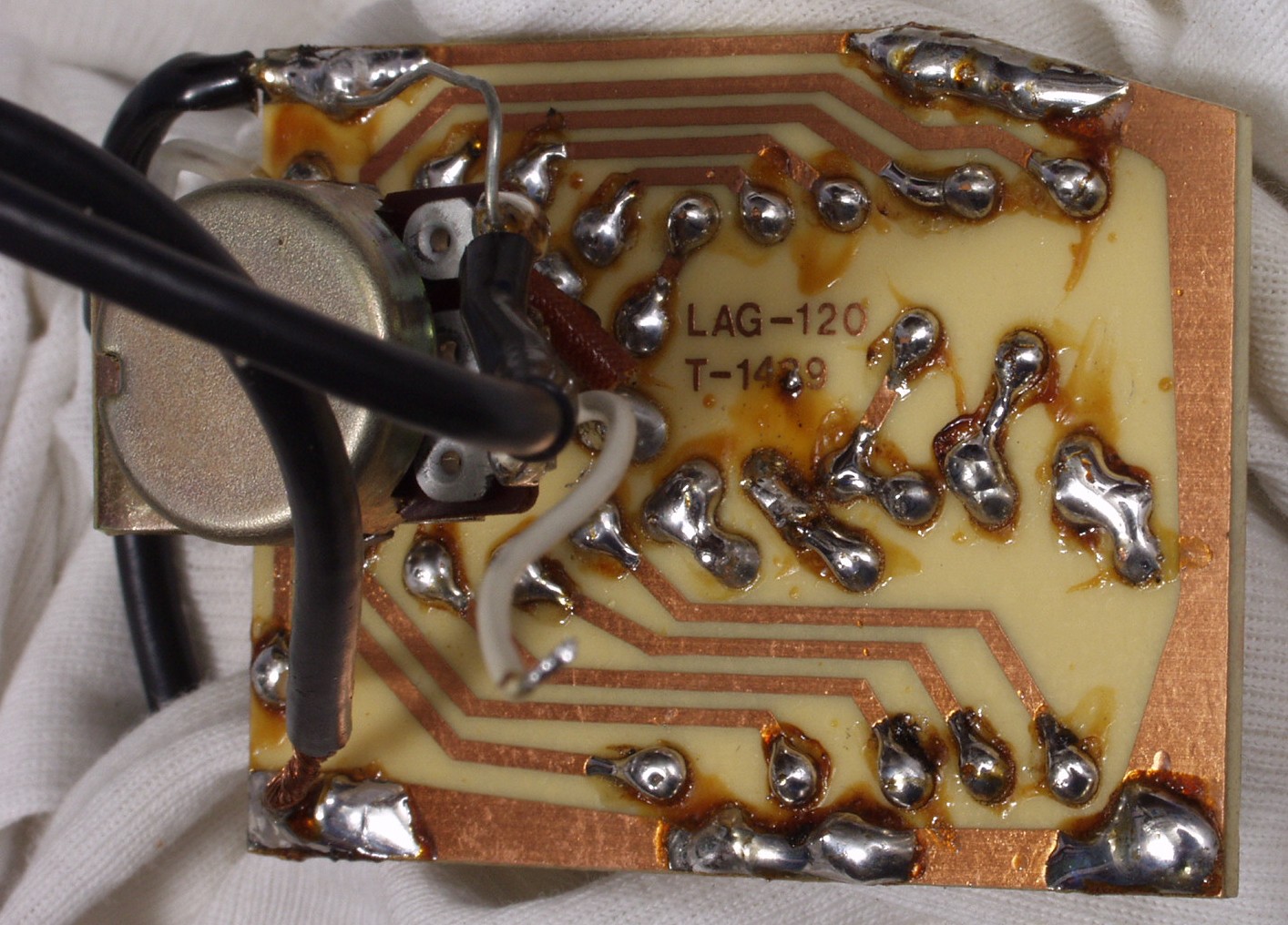

| Ｃ−２Ａ． 修理前 ＡＴＴ（アッテネータ）基盤裏 |
 |

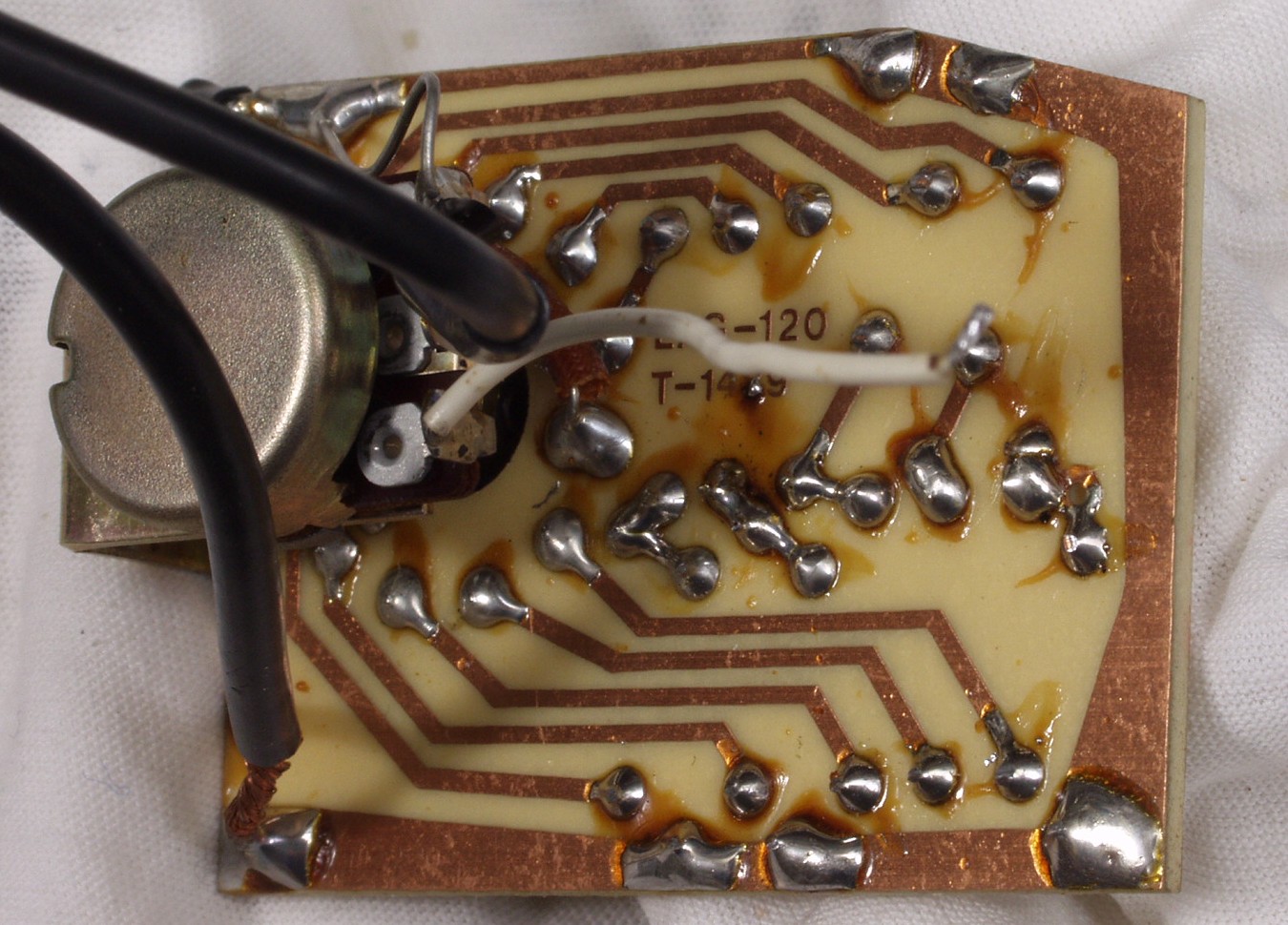

| Ｃ−２Ｂ． 修理後 ＡＴＴ基盤裏 全ハンダやり直し |
 |

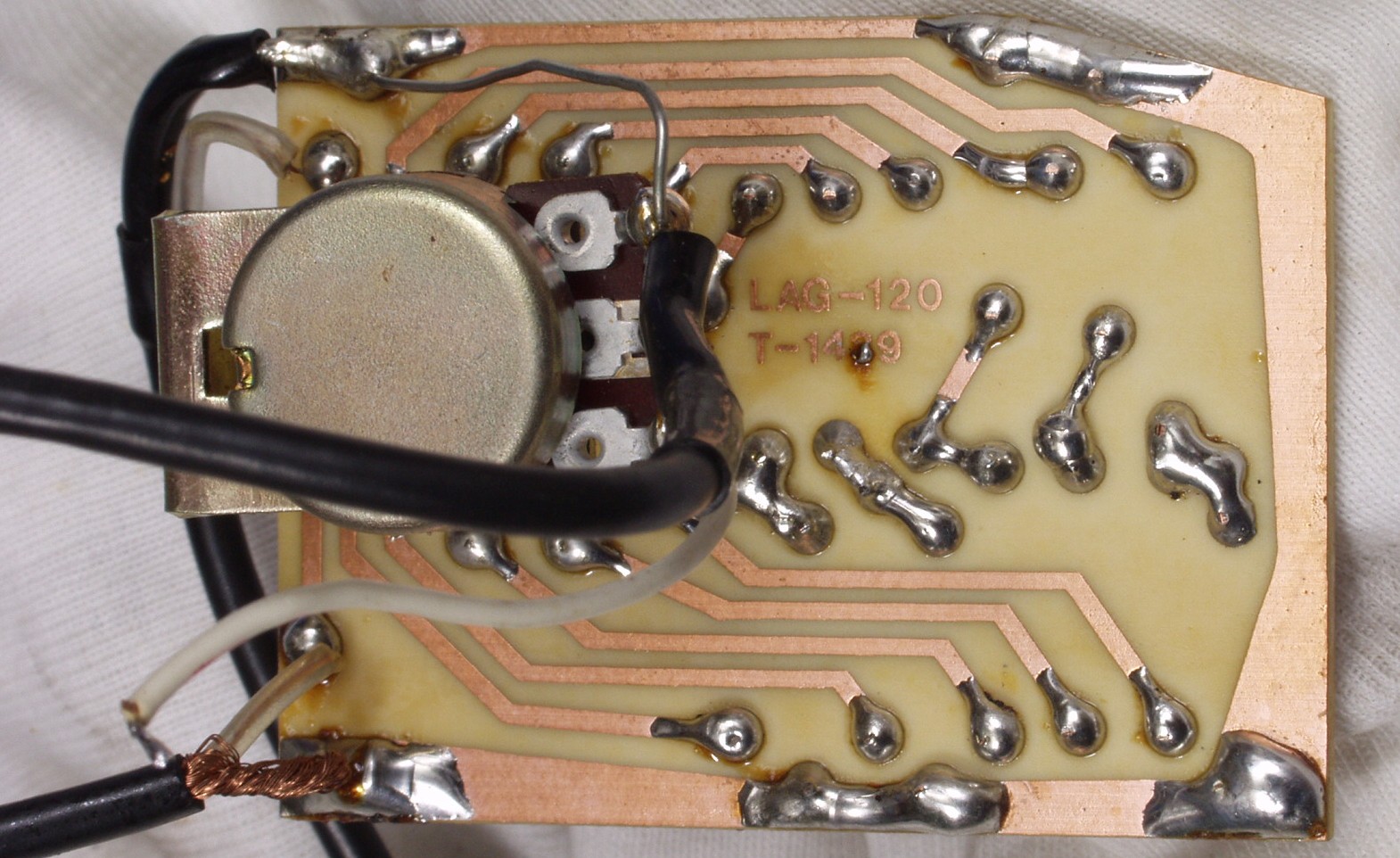

| Ｃ−２Ｃ． 完成ＡＴＴ基盤裏 洗浄後 |
 |
| Ｃ−３． 修理中 出力端子をＢＮＣに交換 |
 |

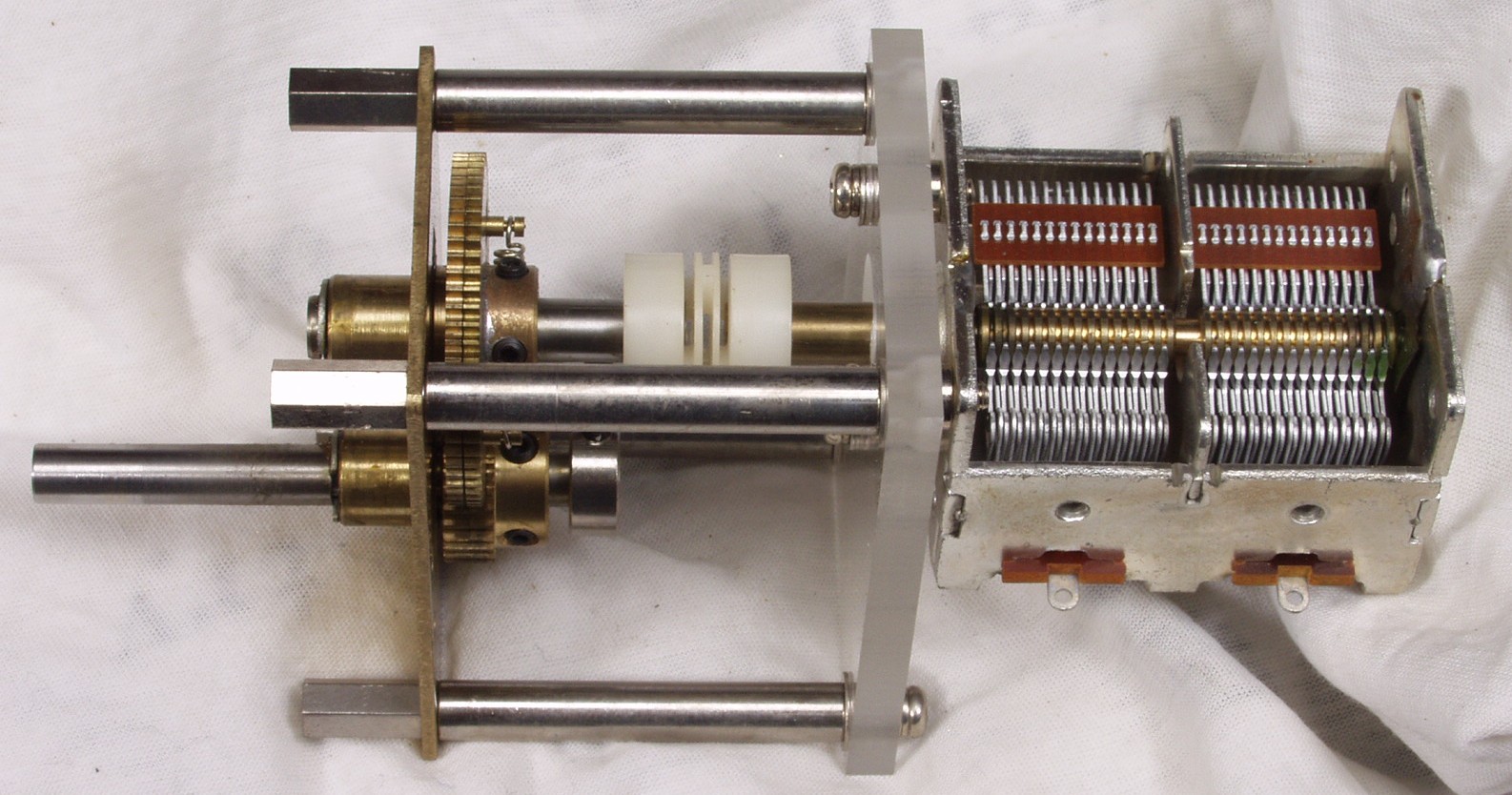

| Ｃ−４． 修理中 ギヤー等にグリスＵＰをする |
 |
| Ｃ−５． 修理中 パネル等清掃 |
 |
| Ｃ−６Ａ． 修理前 前から見る |
 |

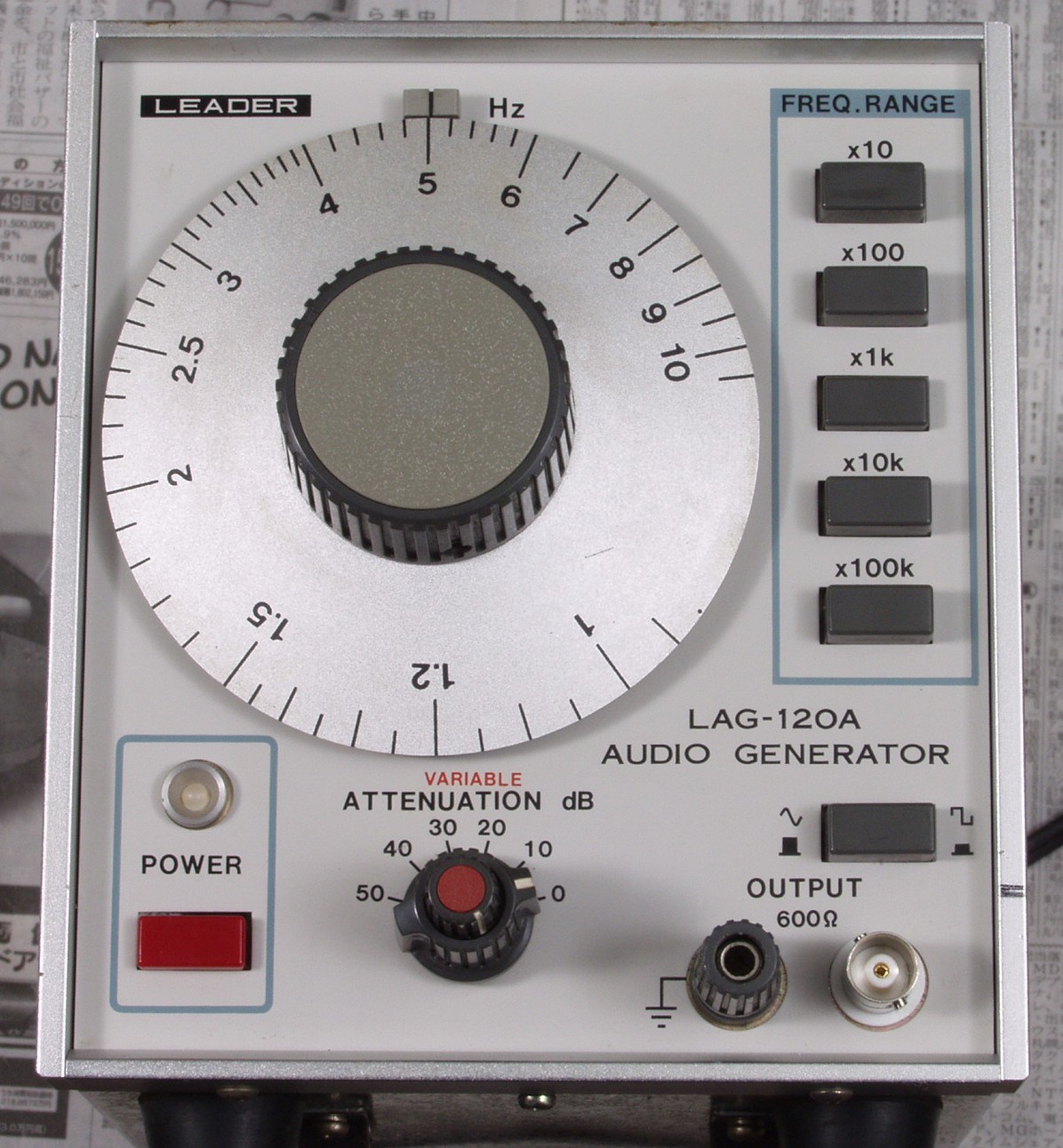

| Ｃ−６Ｂ． 修理後 前から見る 今までの汚れを落とし、労苦に答える |
 |
| Ｃ−７． 修理後 後ろから見る |
 |
| Ｅ． 上位測定器で出力・歪み率測定 Ｅ−１． 普通型ＲＣ発信器が３種類に成った |
 |

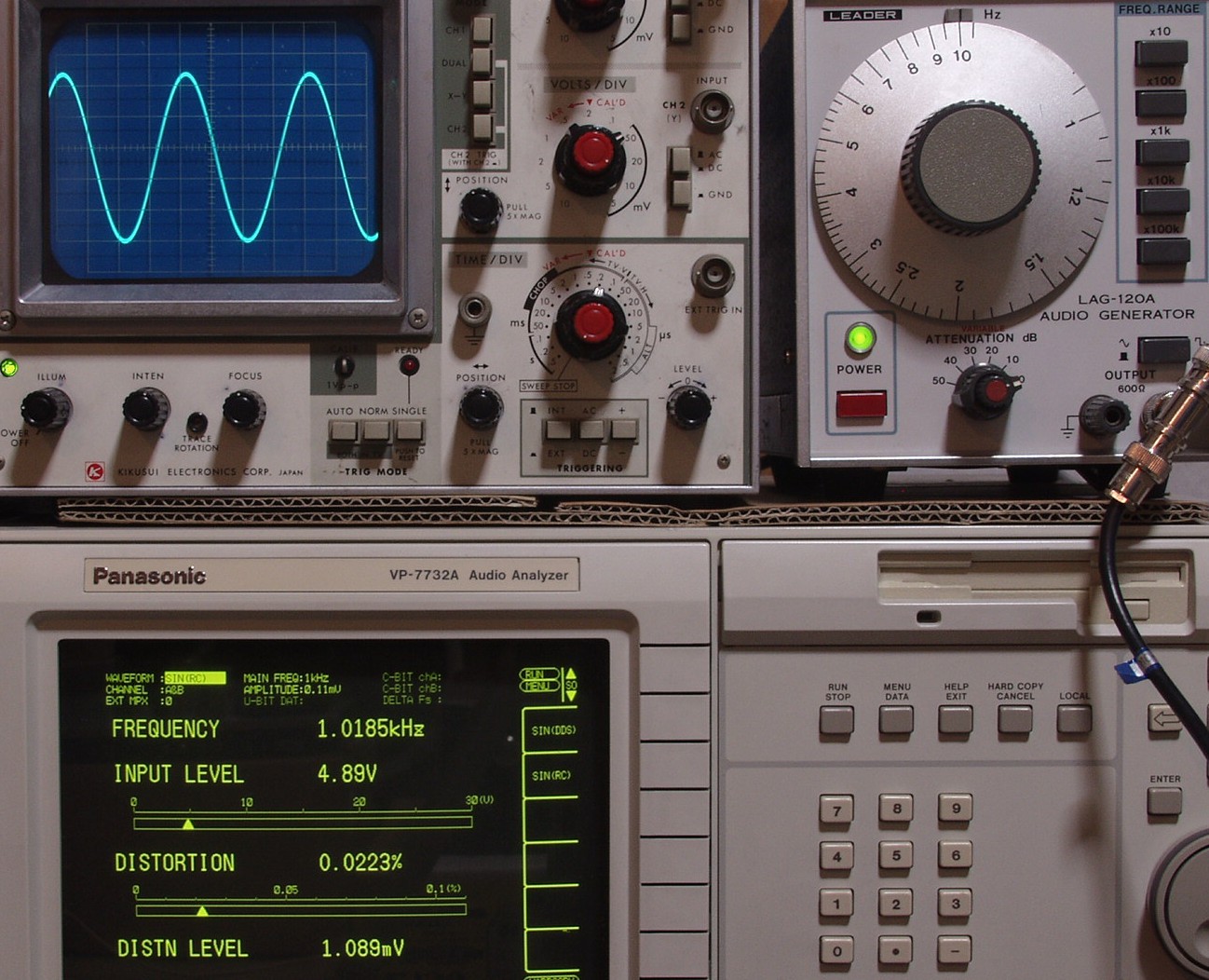

| Ｅ−１． 出力電圧５Ｖ 歪み率＝０．０２２３％ １０００ＨＺ |
 |

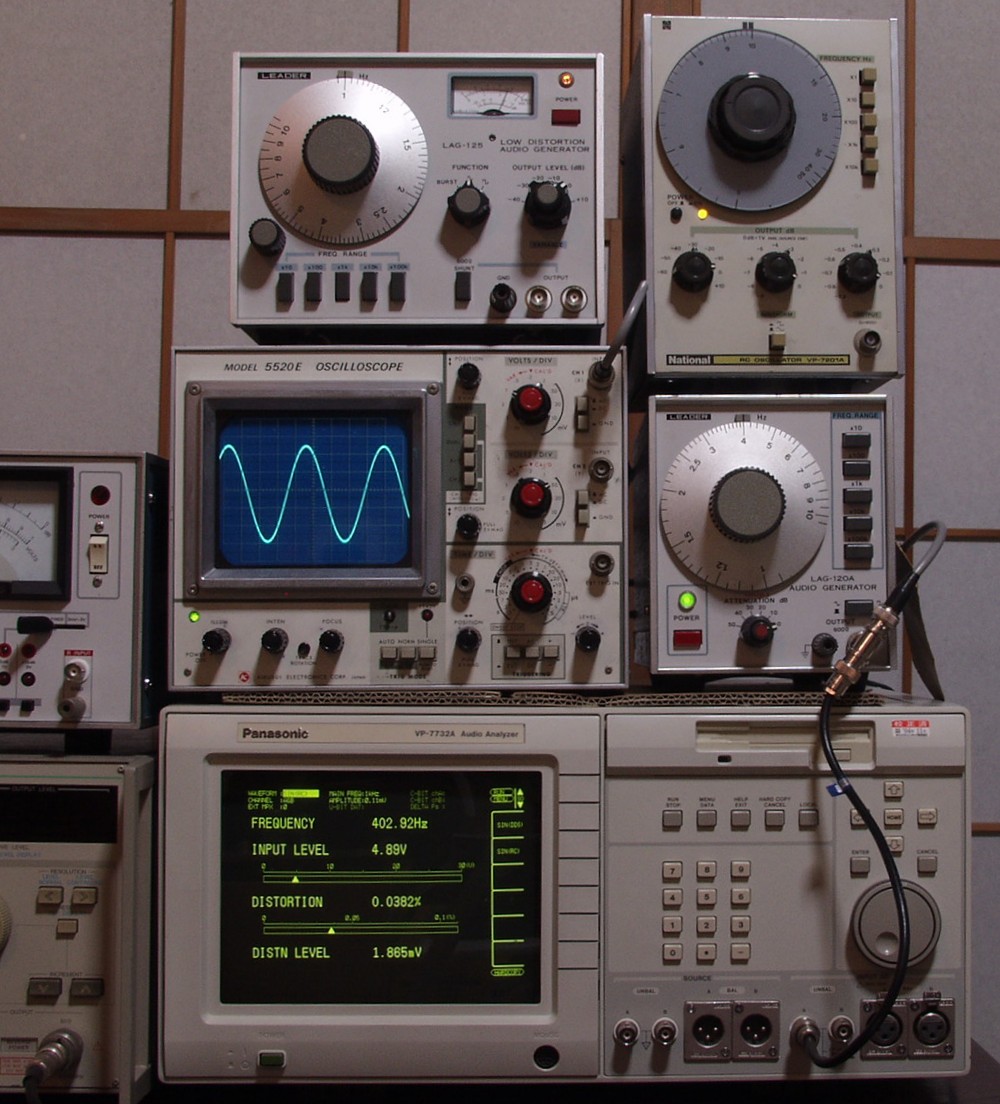

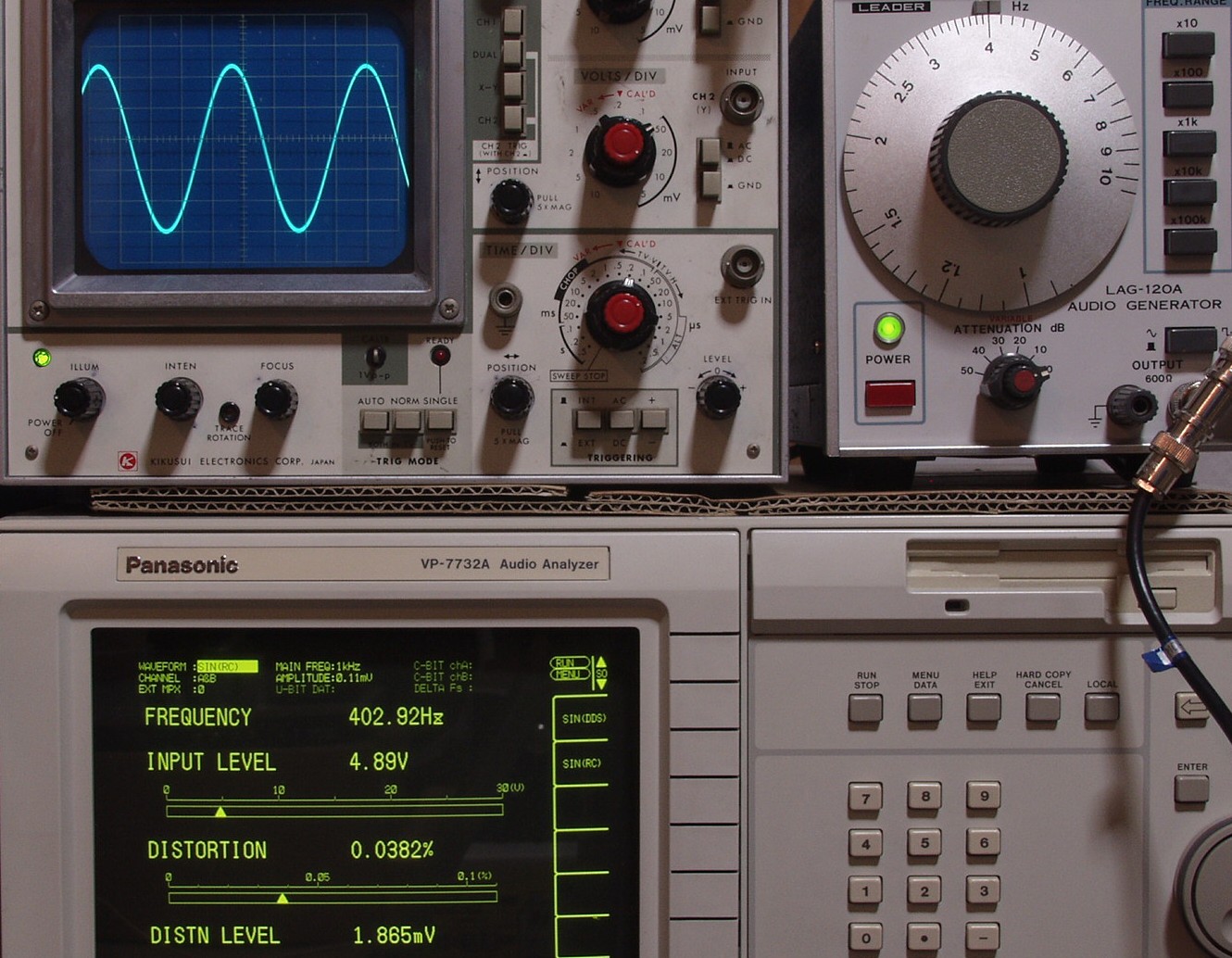

| Ｅ−２． 出力電圧５Ｖ 歪み率＝０．０３８２％ ４００ＨＺ |
 |
