TRIO DM-801

ＴＲＩＯ　Ｄｉｐ　Ｍｅｔｅｒ　DM-801修理記録

Ａ．　修理前の状況。

Ｃ．　点検・清掃・修理状況。

Ｅ．　校正・測定。

Ｓ．　ＴＲＩＯ　Ｄｉｐ　Ｍｅｔｅｒ　DM-801　仕様（マニアル・カタログより）

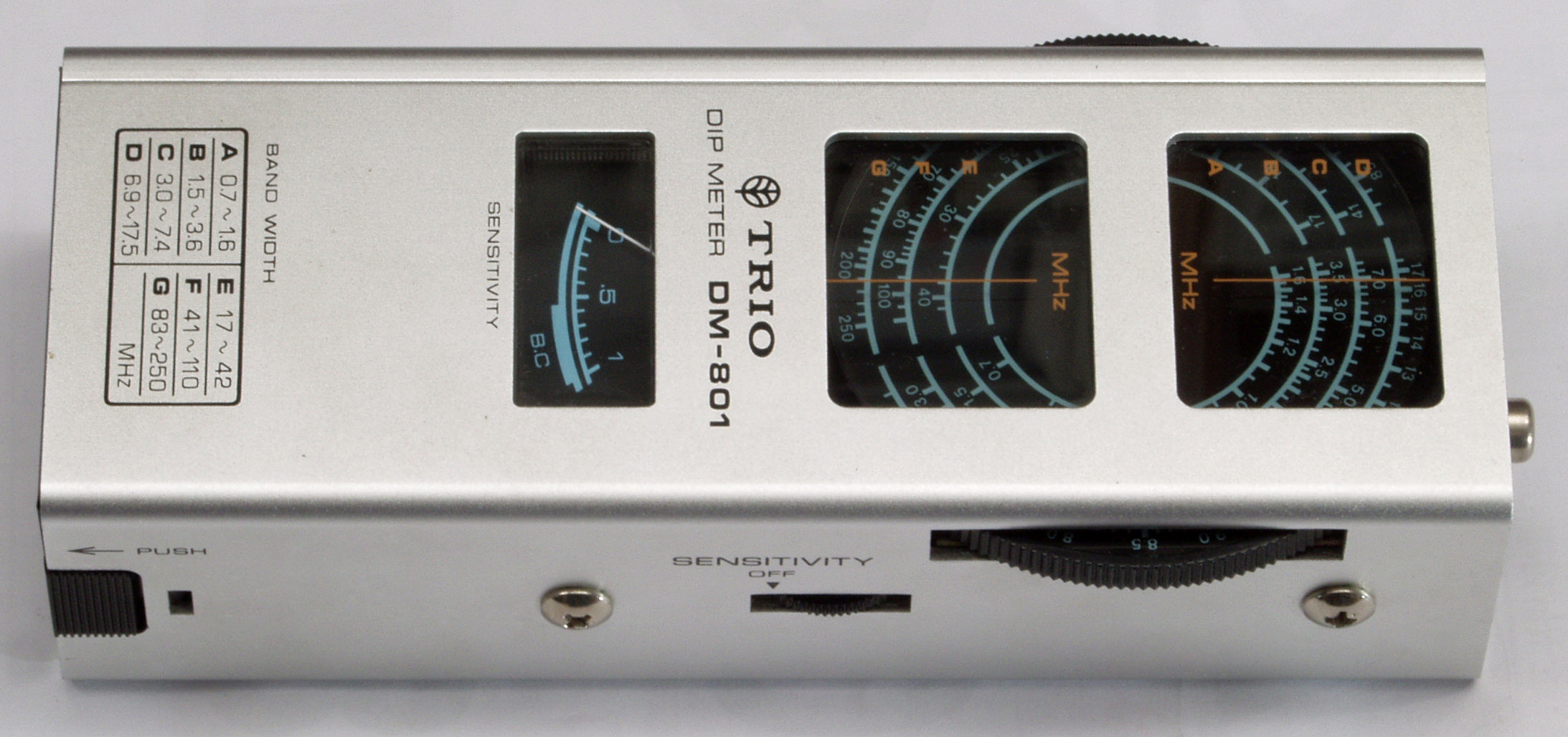

Ａ１．　外観－前右から見る。

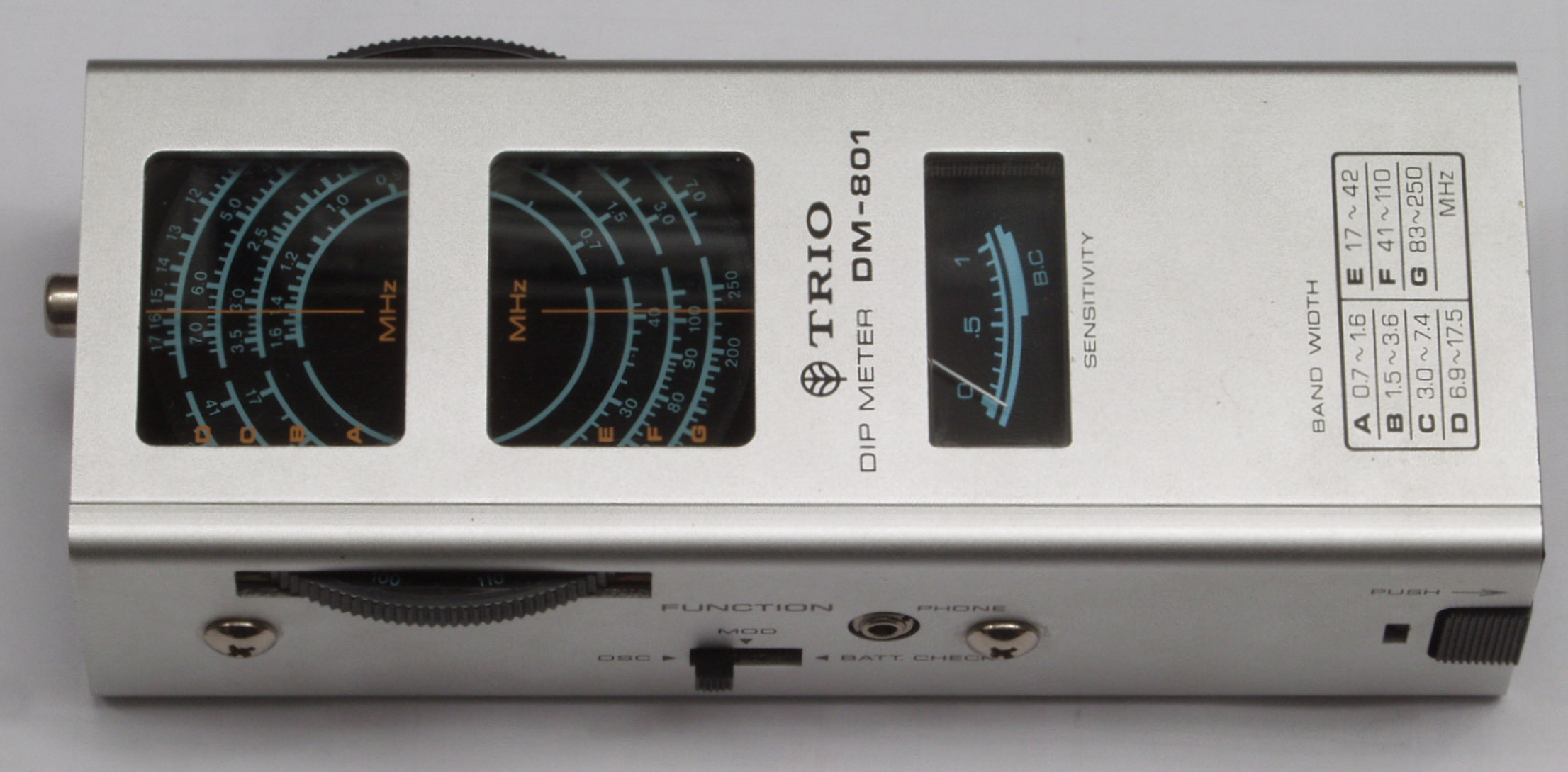

Ａ２．　外観－前左から見る。

Ａ３．　外観－コイル、付属品。

Ｃ．　点検・清掃・修理状況
Ｃ１．　内部を見る。

Ｅ．　校正・測定。
Ｅ１．　ＨＰ　５３１３１Ａ　と　Ａnritsu　MF76A　で測定。

Ｅ１１．　Ａバンド０．７ＭＨＺ、測定値＝０．７ＭＨＺ

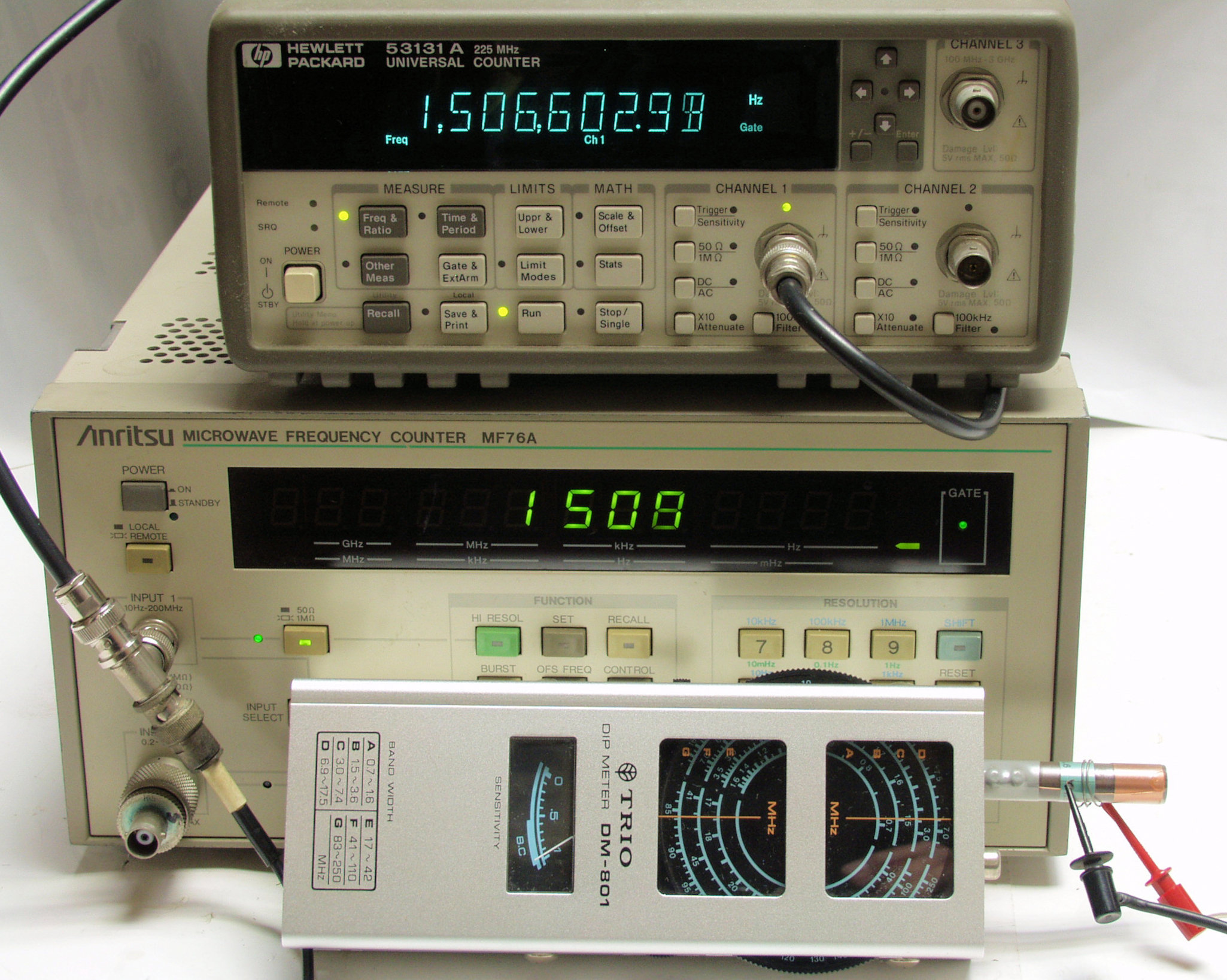

Ｅ１２．　Ａバンド１．６ＭＨＺ、測定値＝１．５３ＭＨＺ

Ｅ２１．　Ｂバンド１．５ＭＨＺ、測定値＝１．５ＭＨＺ

Ｅ２２．　Ｂバンド３．５ＭＨＺ、測定値＝３．４ＭＨＺ

Ｅ３１．　Ｃバンド３ＭＨＺ、測定値＝３ＭＨＺ

Ｅ３２．　Ｃバンド７ＭＨＺ、測定値＝６．８ＭＨＺ

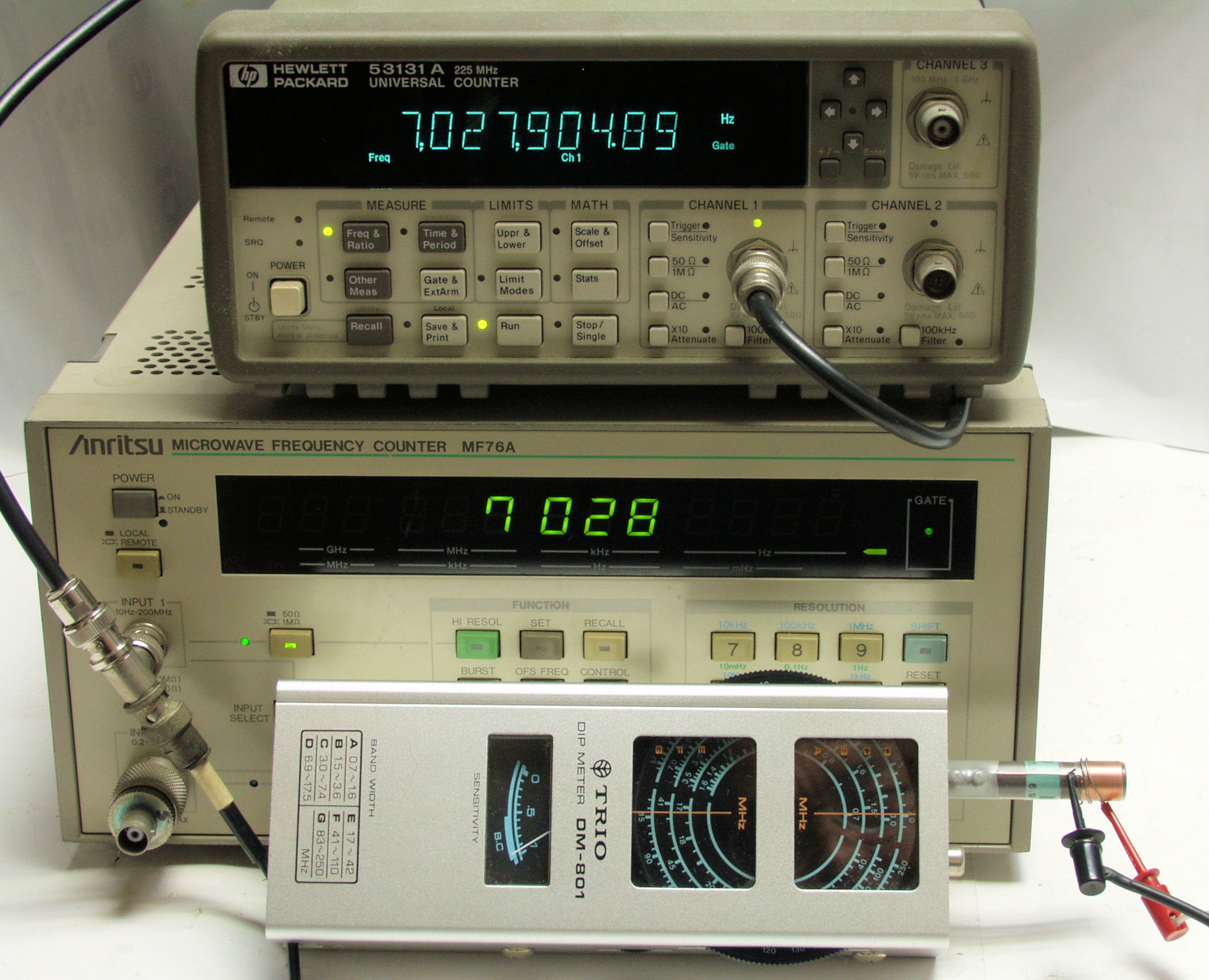

Ｅ４１．　Ｄバンド７ＭＨＺ、測定値＝７ＭＨＺ

Ｅ４２．　Ｄバンド１７ＭＨＺ、測定値＝１７ＭＨＺ

Ｅ５１．　Ｅバンド１７ＭＨＺ、測定値＝１７ＭＨＺ

Ｅ５２．　Ｅバンド４０ＭＨＺ、測定値＝３９ＭＨＺ

Ｅ６１．　Ｆバンド４１ＭＨＺ、測定値＝４１ＭＨＺ

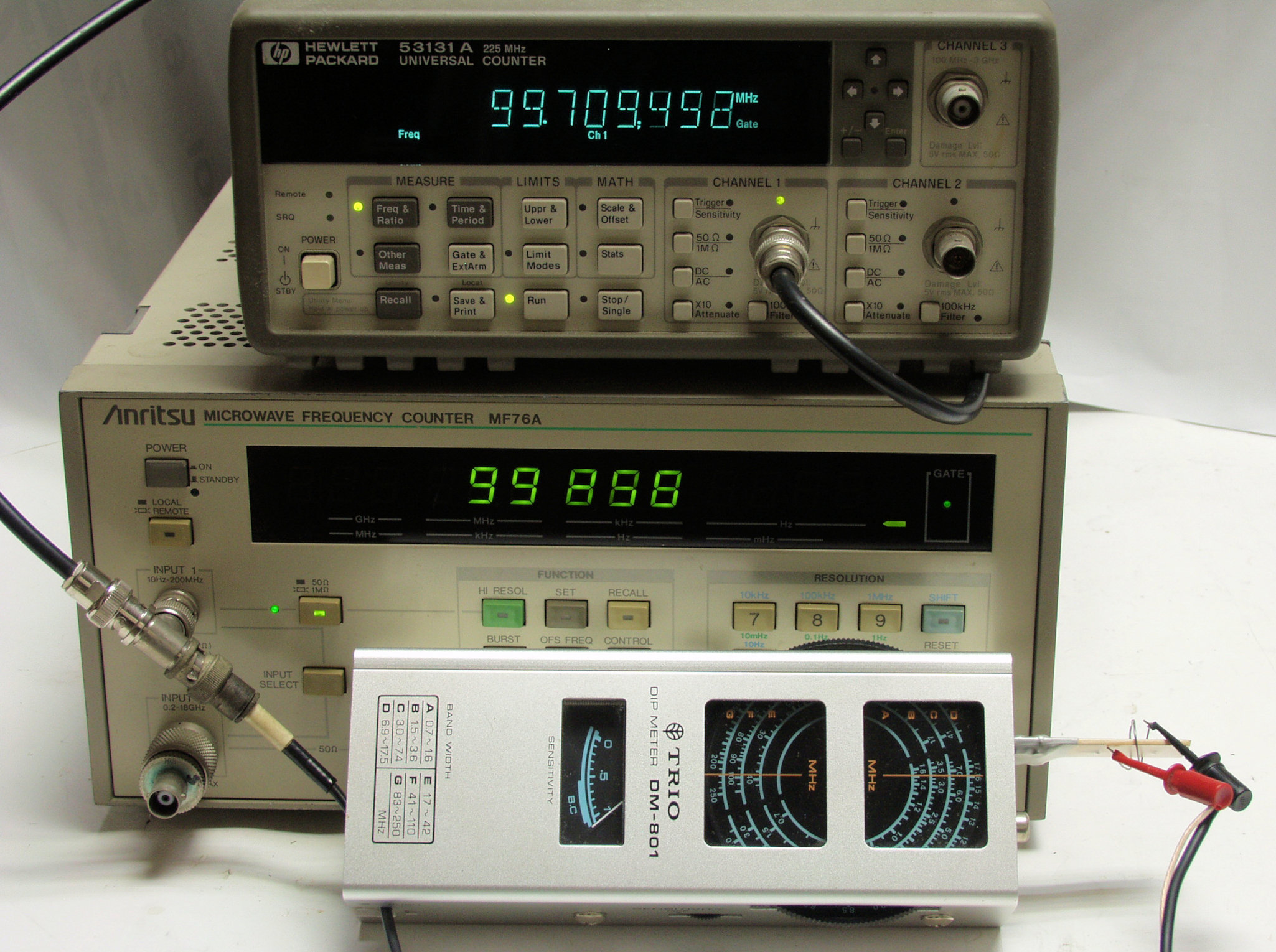

Ｅ６２．　Ｆバンド１００ＭＨＺ、測定値＝９９．９ＭＨＺ

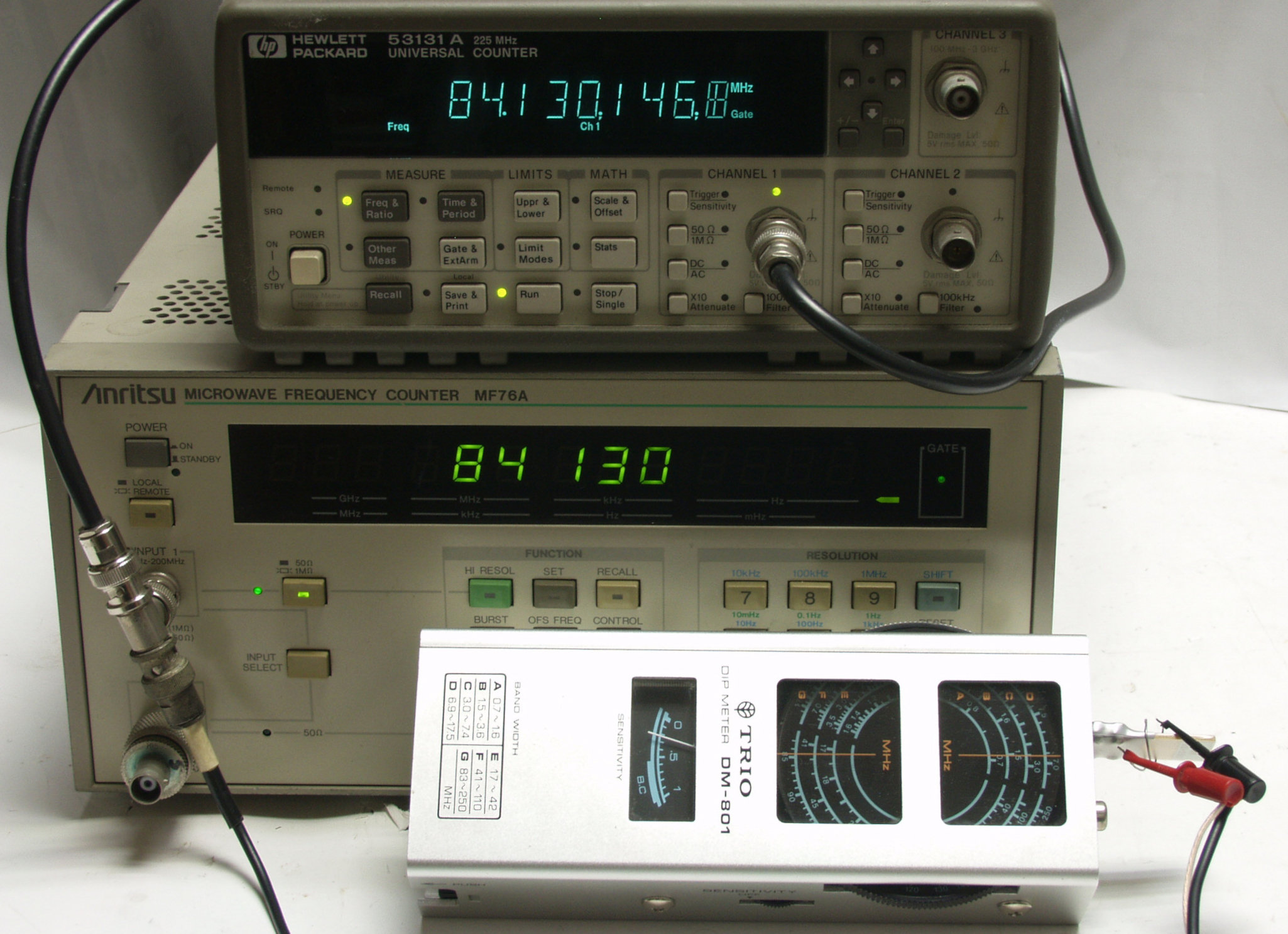

Ｅ７１．　Ｇバンド８５ＭＨＺ、測定値＝８４ＭＨＺ

Ｅ７２．　Ｇバンド２５０ＭＨＺ、測定値＝２４６ＭＨＺ

Ｓ．　ＴＲＩＯ　Ｄｉｐ　Ｍｅｔｅｒ　DM-801　の仕様（マニアル・カタログより）
周波数範囲	７００ｋＨｚ～２５０ＭＨｚ　±３％　７バンド
バンド	Ａバンド＝　　　０．７ＭHz　　～　１．６ＭHz Ｂバンド＝　　　１．５ＭHz　　～　３．６ＭHz Ｃバンド＝　　　３．０ＭHz　　～　７．４ＭHz Ｄバンド＝　　　６．９ＭHz　　～　１７．５ＭHz Ｅバンド＝　　　１７ＭHz　　～　４２ＭHz Ｆバンド＝　　　４１ＭHz　　～　１１０ＭHz Ｇバンド＝　　　８３ＭHz　　～　２５０ＭHz
変調	１ｋＨｚ　正弦波
電源	９Ｖ乾電池　０００６Ｐ
消費電流	９ｍＡ
使用半導体	１ＦＥＴ、３トランジスター、３ダイオード
取付可能水晶発振子形式	ＨＣ－２５Ｕ　及びＦＴ－２４３
ＲＦサーチ端子	付属のサーチ針を挿入し、容量結合による共振周波数測定、及び、ＲＦ電圧のチェック
イヤホーン端子	３．５φプラグ付きのクリスタルイヤーホーンで、高周波モニター出来ます
外形寸法	約　７０（Ｗ）　×　１８０（Ｈ）　×　４５（Ｄ）mm
重量	約６９０ｇ　（付属品も含む）
付属品	１．コイル　Ａ～Ｇバンド　合計７本２．サーチ針３．アースクリップ４．クリスタルイヤーホーン（リード付き）５．電池　００６Ｐ
