東京精電 定周波定電圧電源 CVFT1-200H 備品修理記録
平成27年12月13日完成
  • 東京精電(株) CVFT1-200H
    出力=20〜120/40〜240V
    出力周波数=45〜999Hz
    出力容量=200VA以下
A. 1台目 オークションで購入(2012年9月)
B. 2台目 オークションで購入(2014年9月)
C. 3台目 オークションで購入(2015年12月)
D. 4台目 オークションで購入(2018年7月)
E. 5台目 オークションで購入(2019年3月)...売却済。


S.CVFT1-200H 仕様(カタログ・マニアルより)

A. 修理完成後1台目。画像をクリックすると、大きく(横幅2050ドット)表示されます。

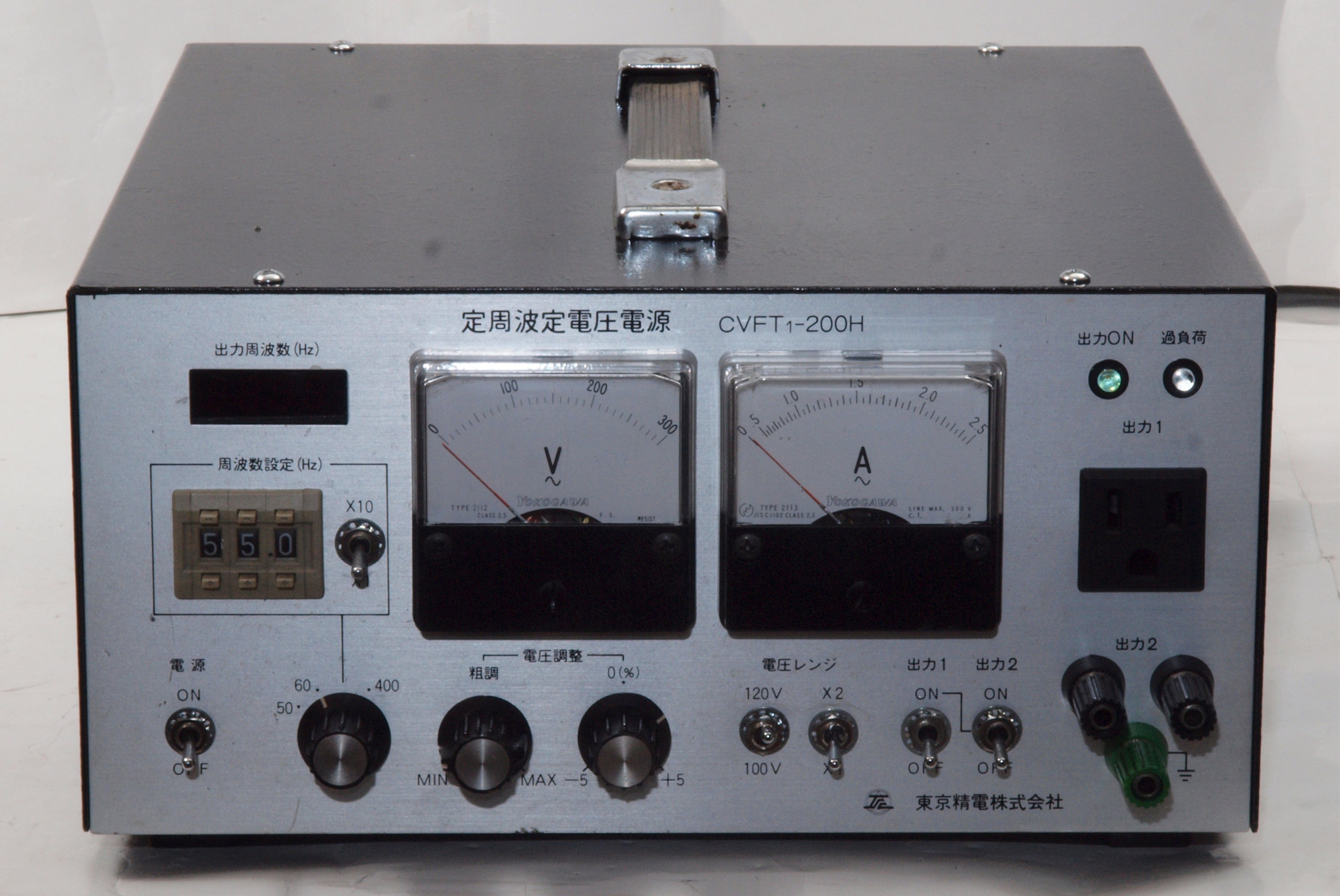

A1. 前から見る。

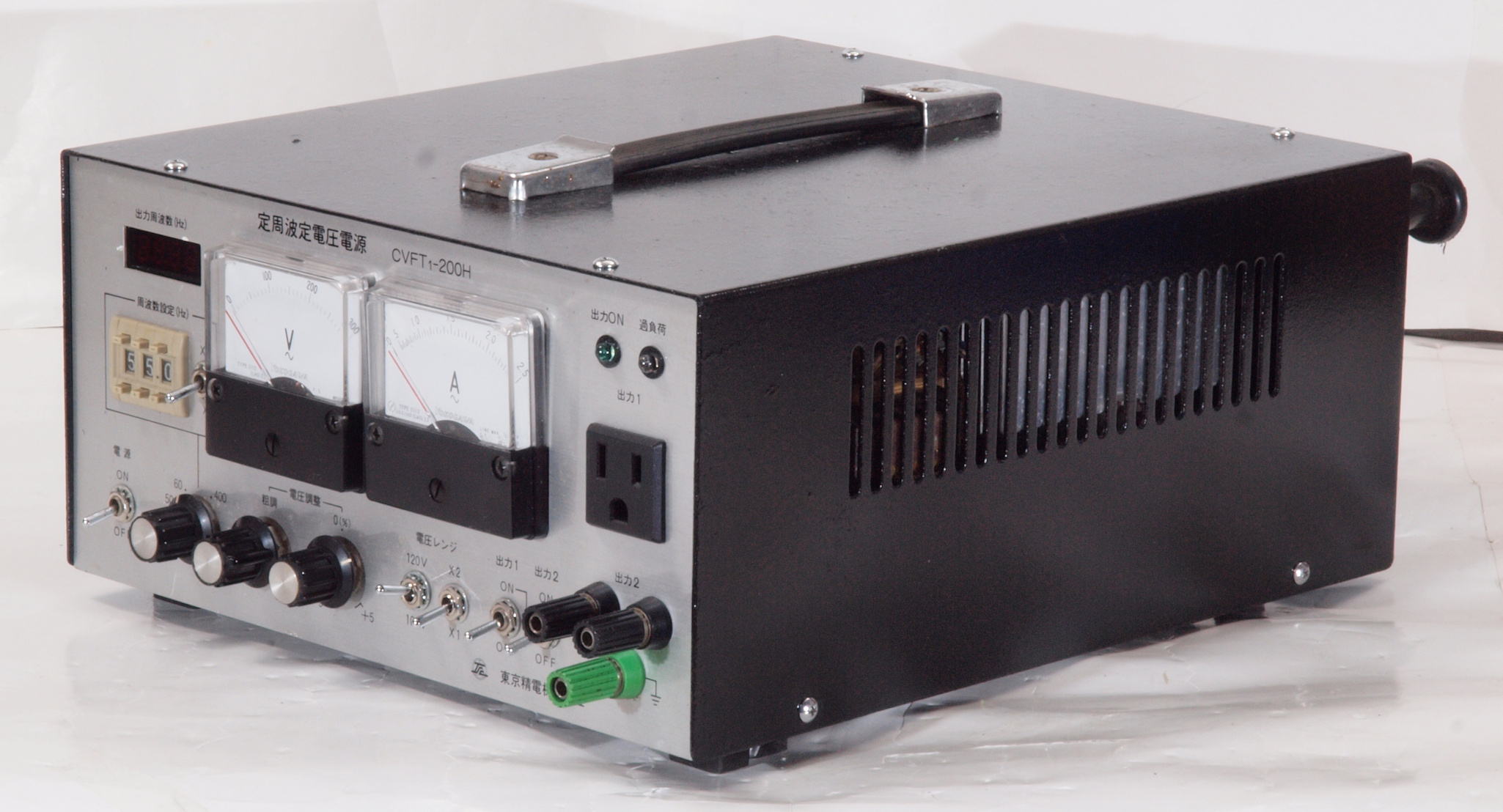

A2. 前右から見る

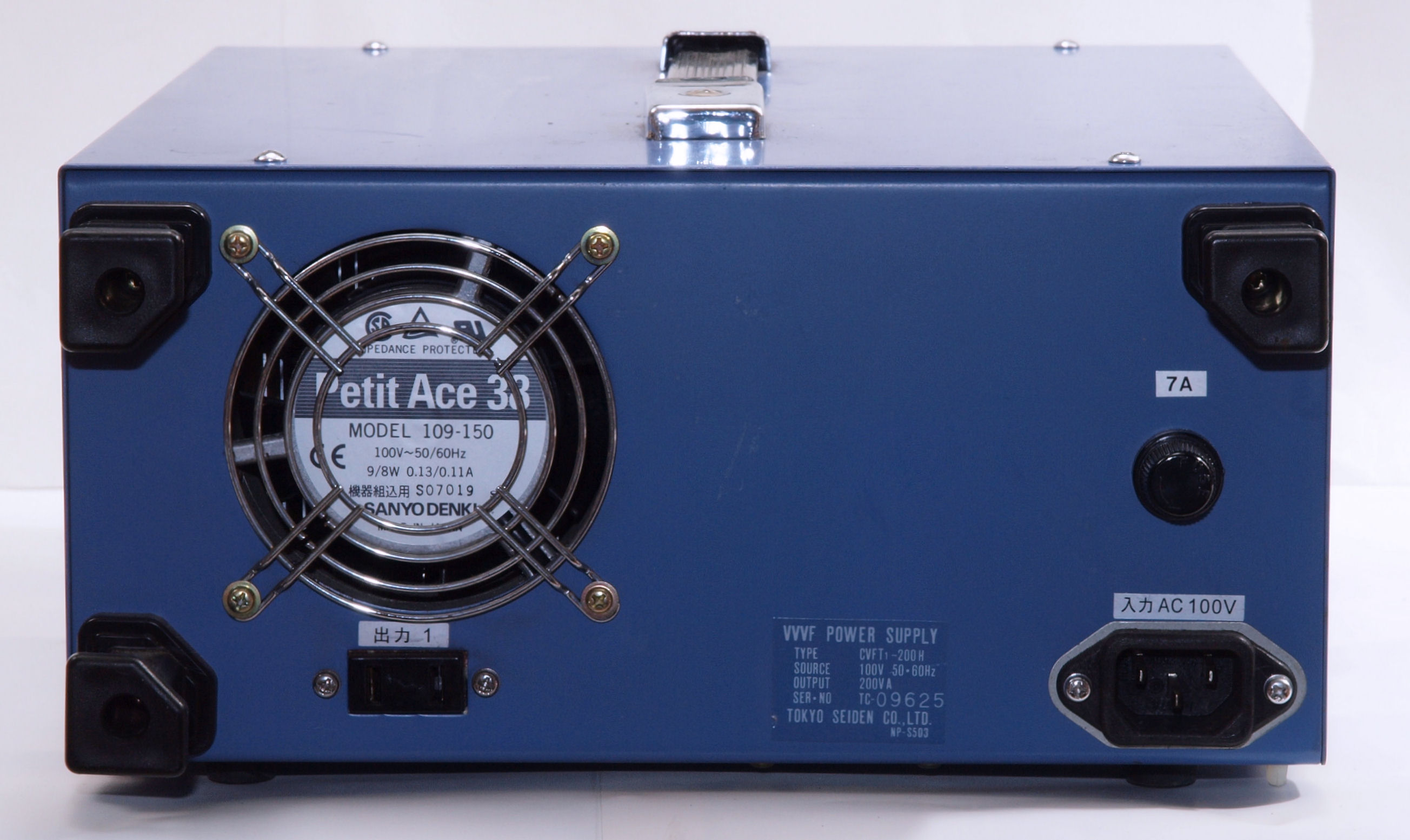

A3. 後から見る
A4. 後左から見る

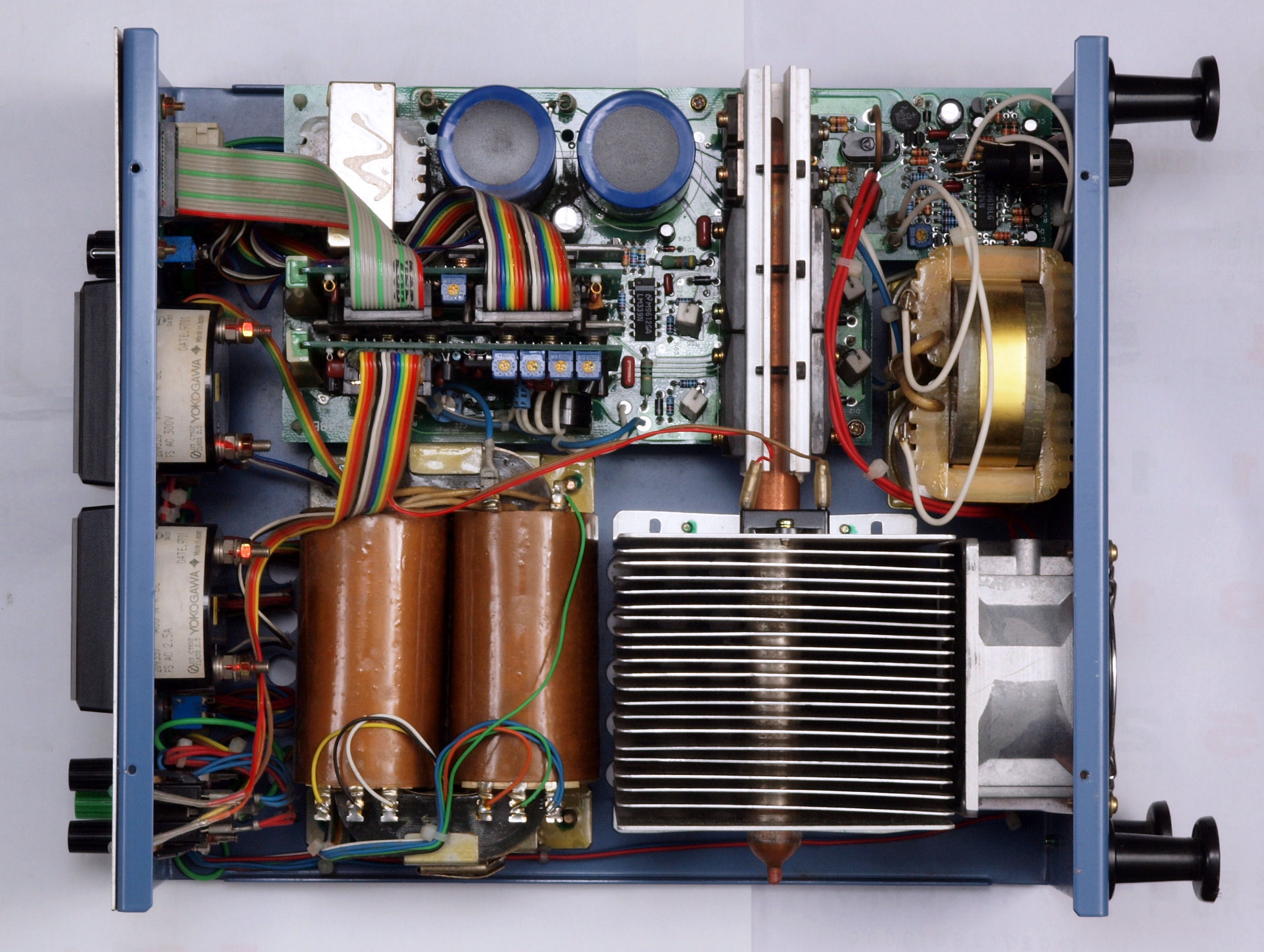

A5. 上蓋を取り、上から見る
A6. 上蓋・基板を取り、上から見る
A7. 制御基板
A8. 制御基板裏
A9. 制御基板2
AA. 制御基板2裏

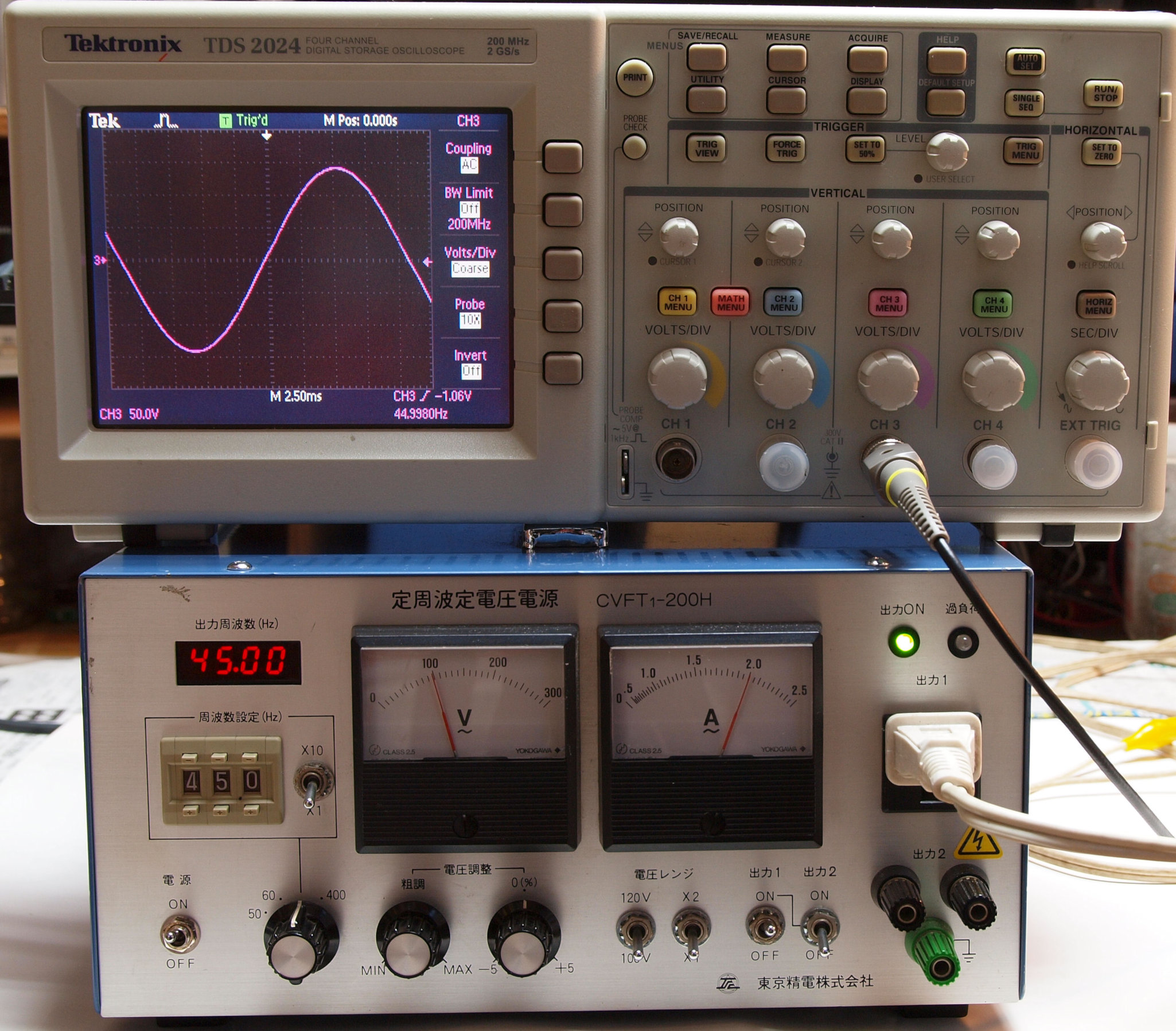

AB. 45HZ/100V/2A出力、測定。

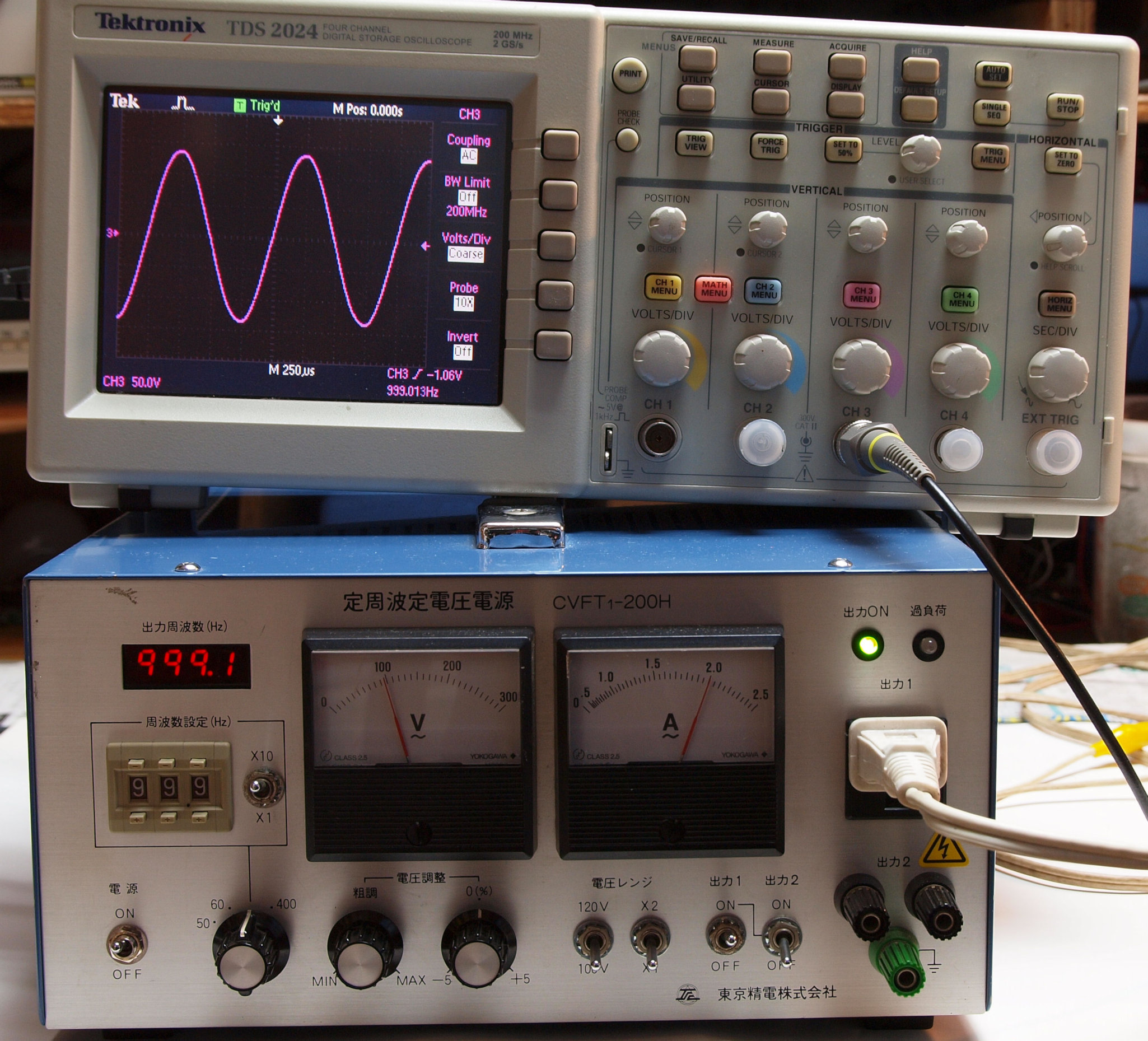

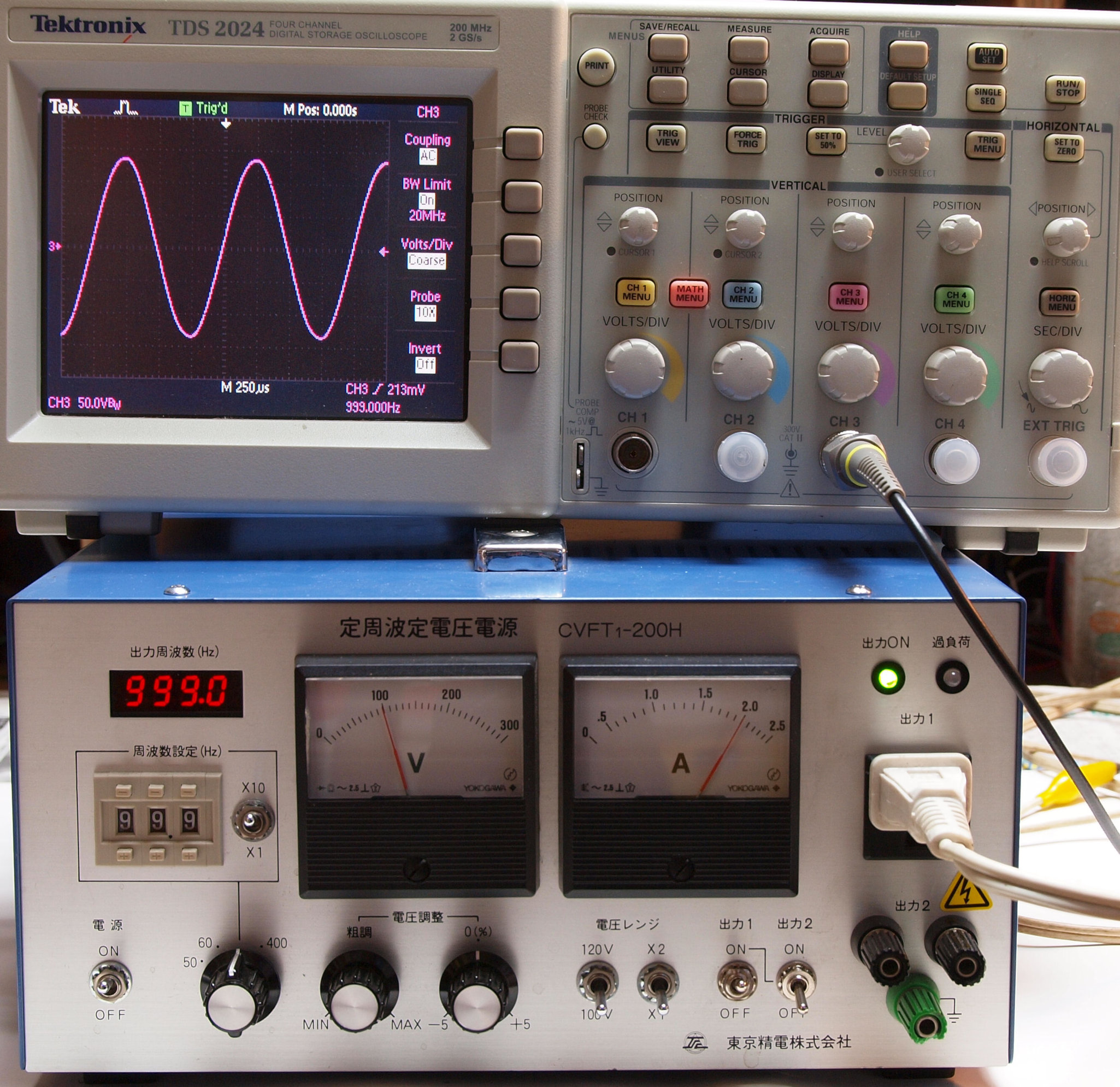

AC. 999HZ/100V/2A出力、測定。

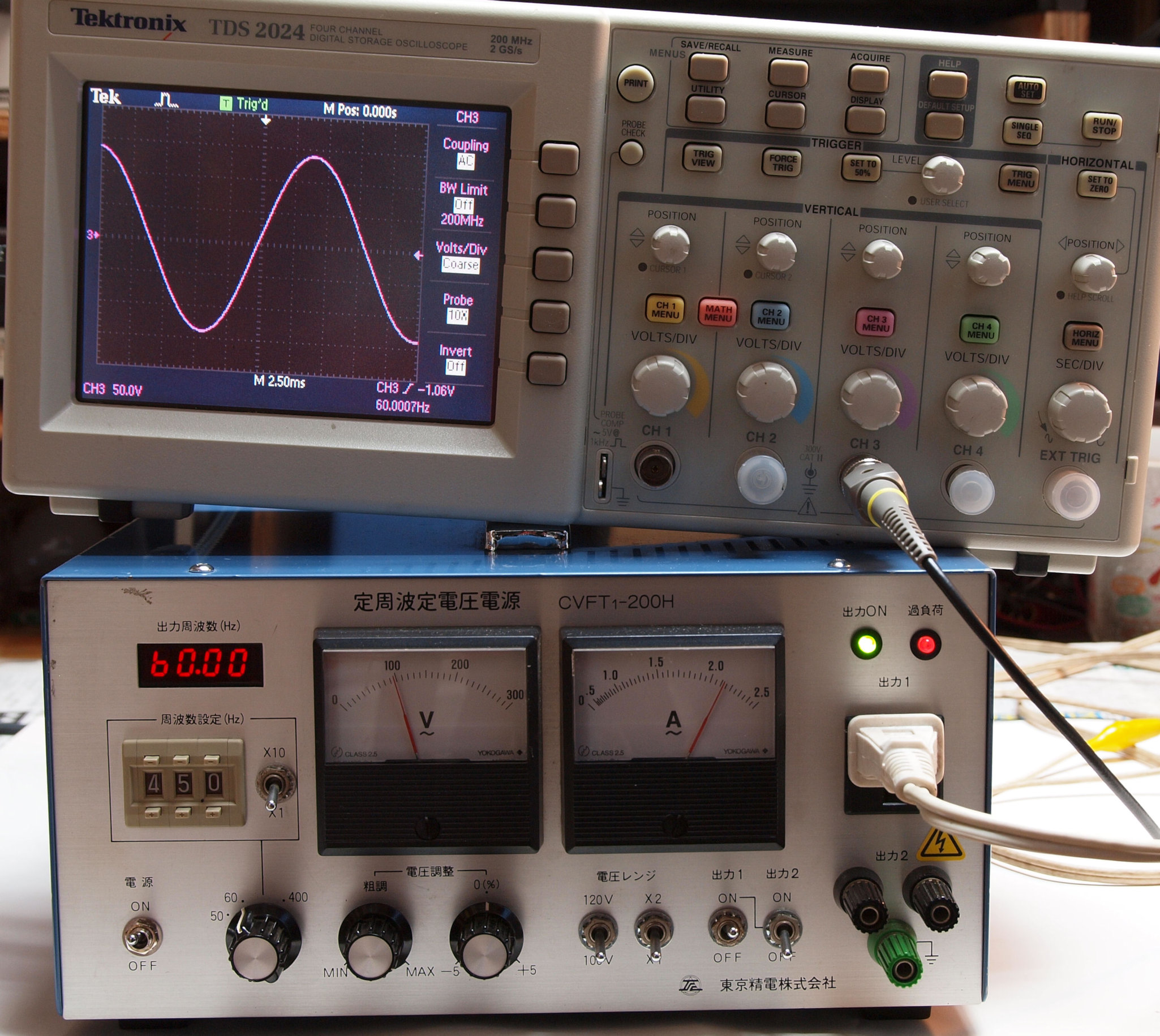

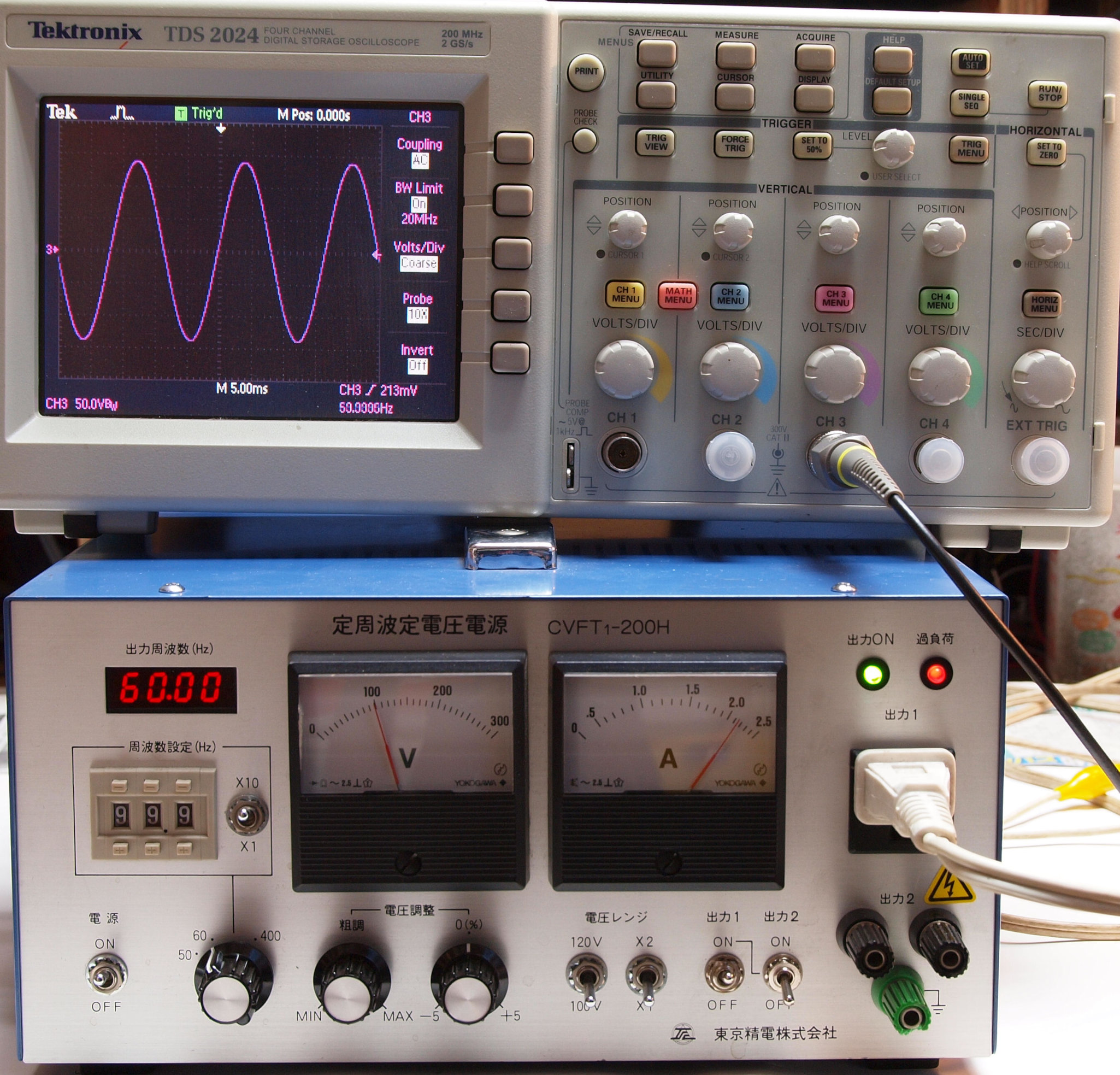

AD. 60HZ/100V/2.15A出力で過負荷LED点灯確認。
B. 修理完成後2台目。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
B1. 前から見る。
B2. 前右から見る

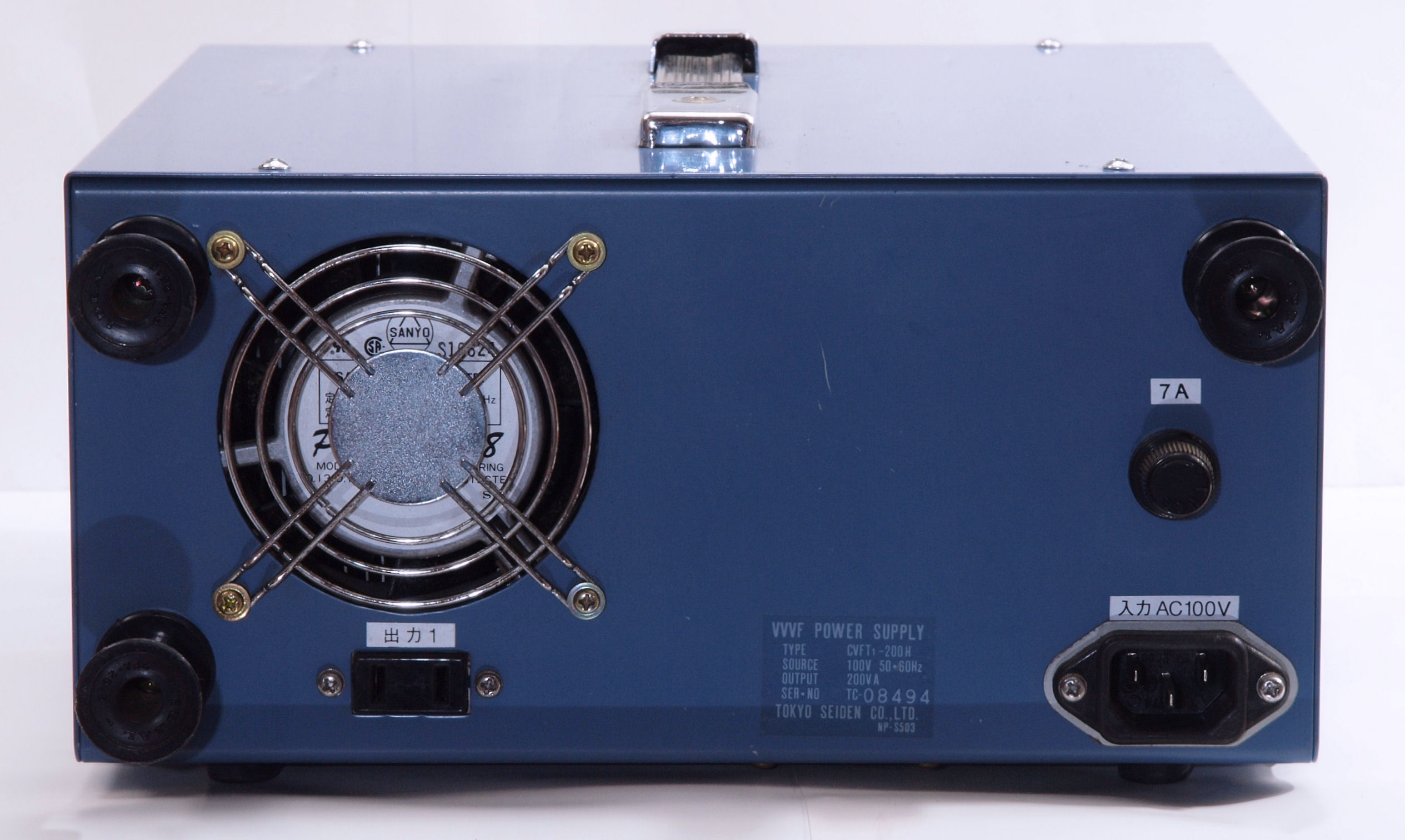

B3. 後から見る
B4. 後左から見る

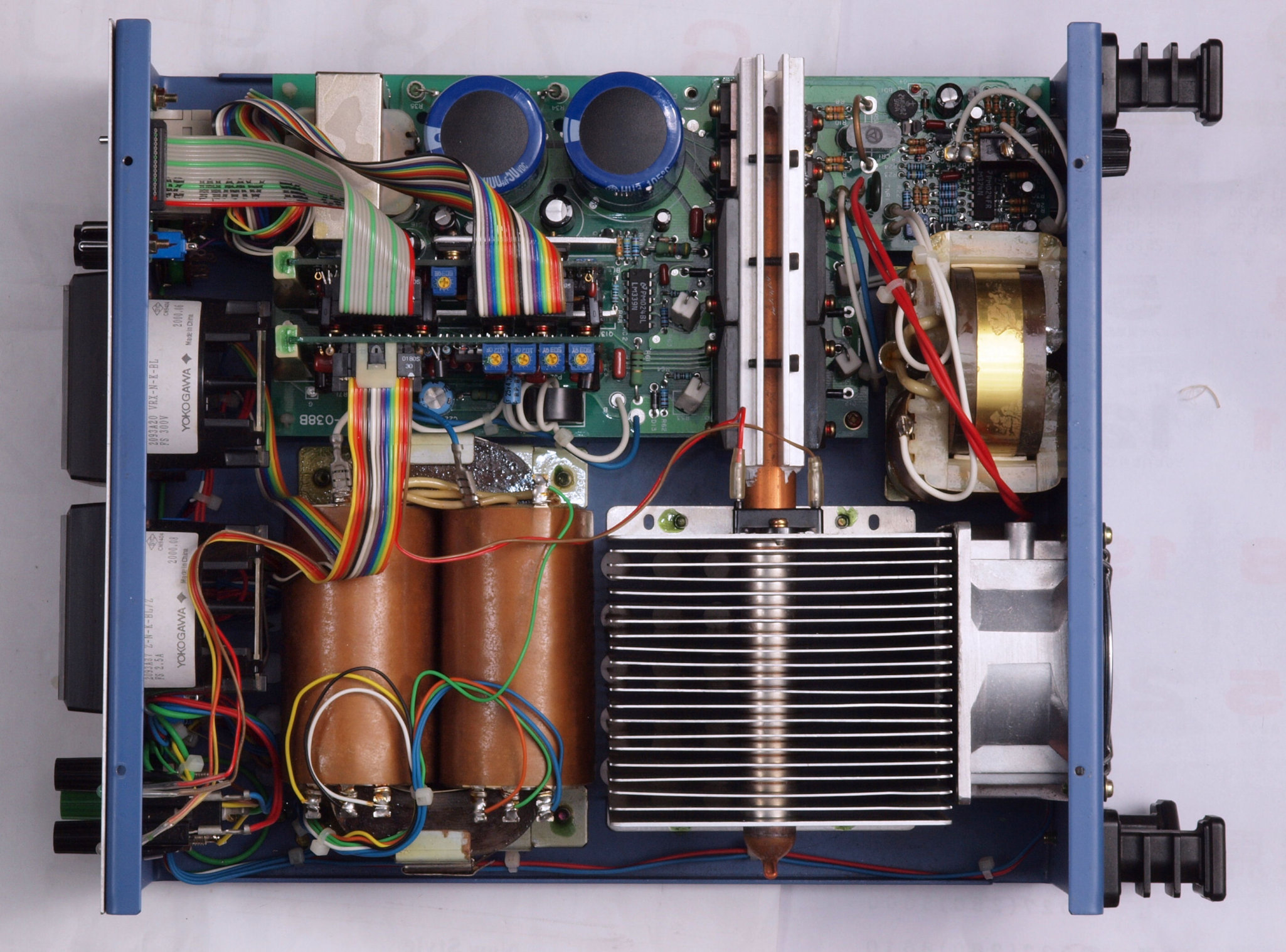

B5. 上蓋を取り、上から見る
B6. 冷却フアンの温度コントロールサミスター取り付け。 45度=ON、40度=OFF
B7. 45HZ/100V/2A出力、測定。
B8. 999HZ/100V/2A出力、測定。
B9. 60HZ/100V/2.2A出力で過負荷LED点灯確認。
C. 修理完成後3台目。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
C1. 前から見る
C2. 前右から見る
C3. 後から見る
C4. 後左から見る
C5. 上蓋を取り、上から見る
C6. 冷却フアンの温度コントロールサミスター取り付け。 45度=ON、40度=OFF
C7. 45HZ/100V/1A出力、測定。
C8. 999HZ/100V/1A出力、測定。
C9. 60HZ/100V/2.15A出力で過負荷LED点灯確認。
D. 修理(外塗装含)完成後4台目。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

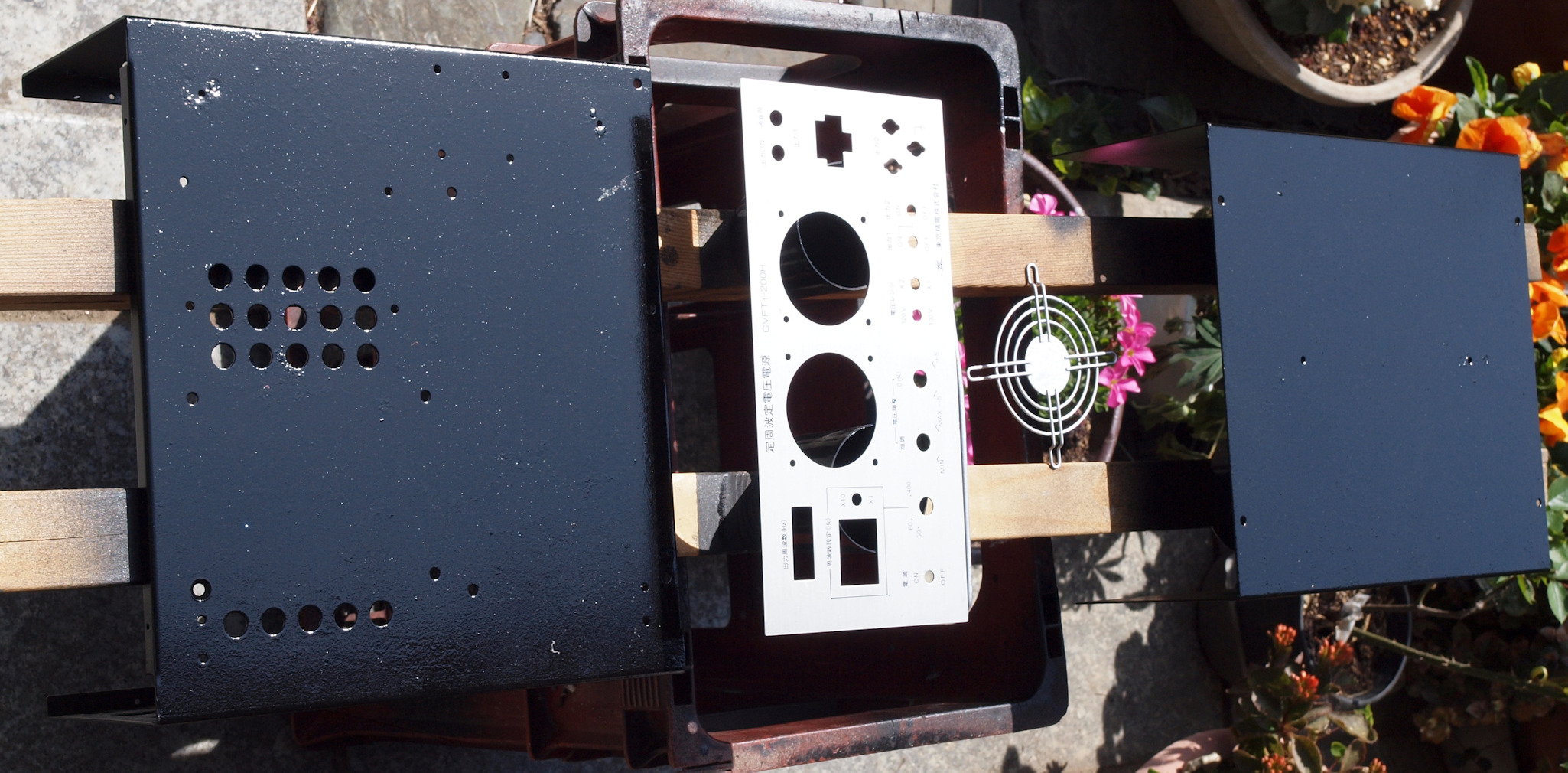

D0. 修理中、上下パネルや前パネル等を塗装し、乾燥中。
D1. 修理後、前から見る
D2. 修理後、前右から見る
D3. 修理後、後から見る
D4. 修理後、後左から見る
D5. 修理後、下前左から見る
D6. 修理後、下後右から見る
D7. 修理後、上蓋を取り、上から見る。冷却フアンの温度コントロールサミスター取り付け。 45度=ON、40度=OFF
D8. 44HZ/100V出力、測定。
D9. 999HZ/100V出力、測定。

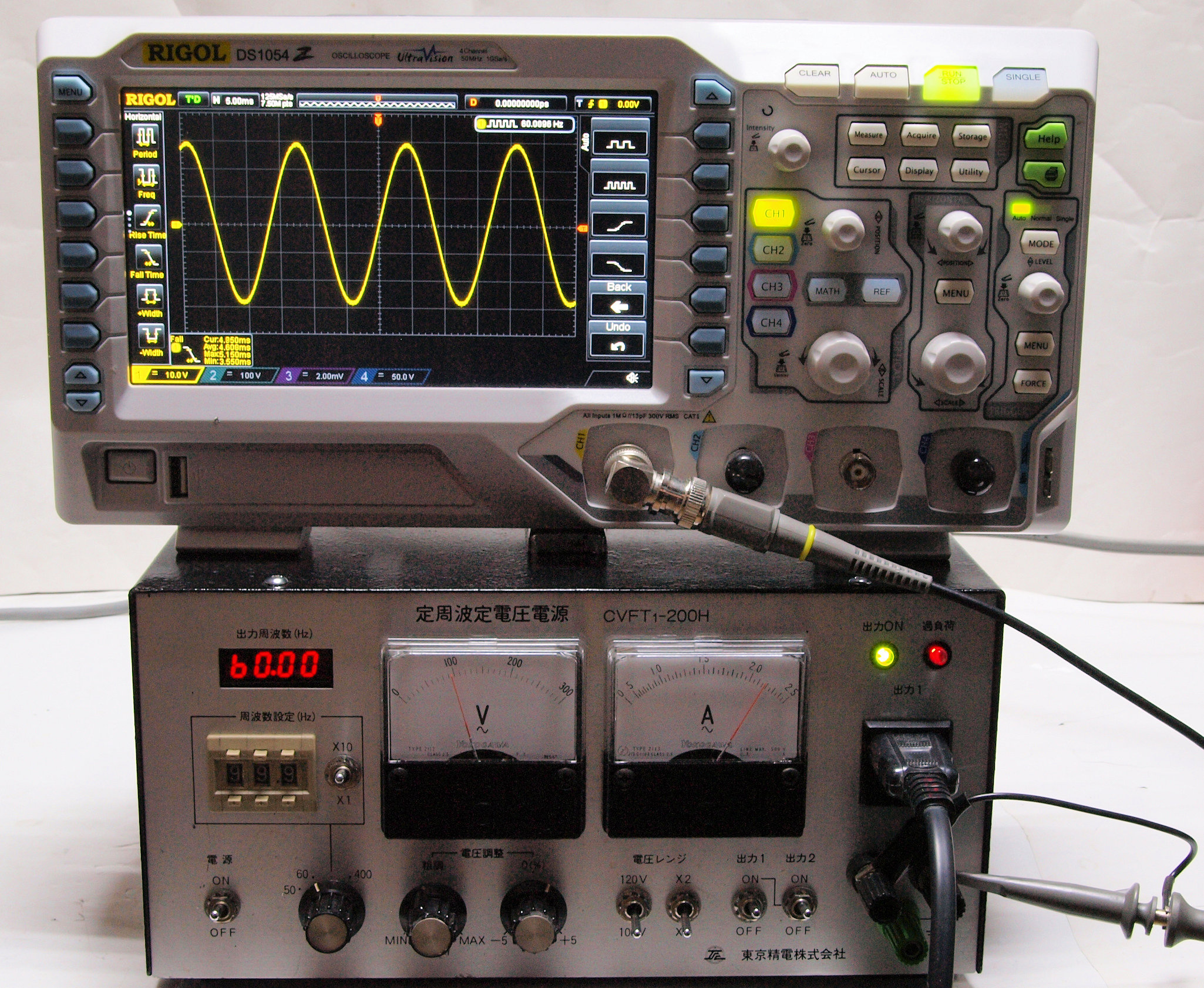

DA. 60HZ/100V/2.15A出力で過負荷LED点灯確認。
E. 修理完成後5台目。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
E1. 前から見る

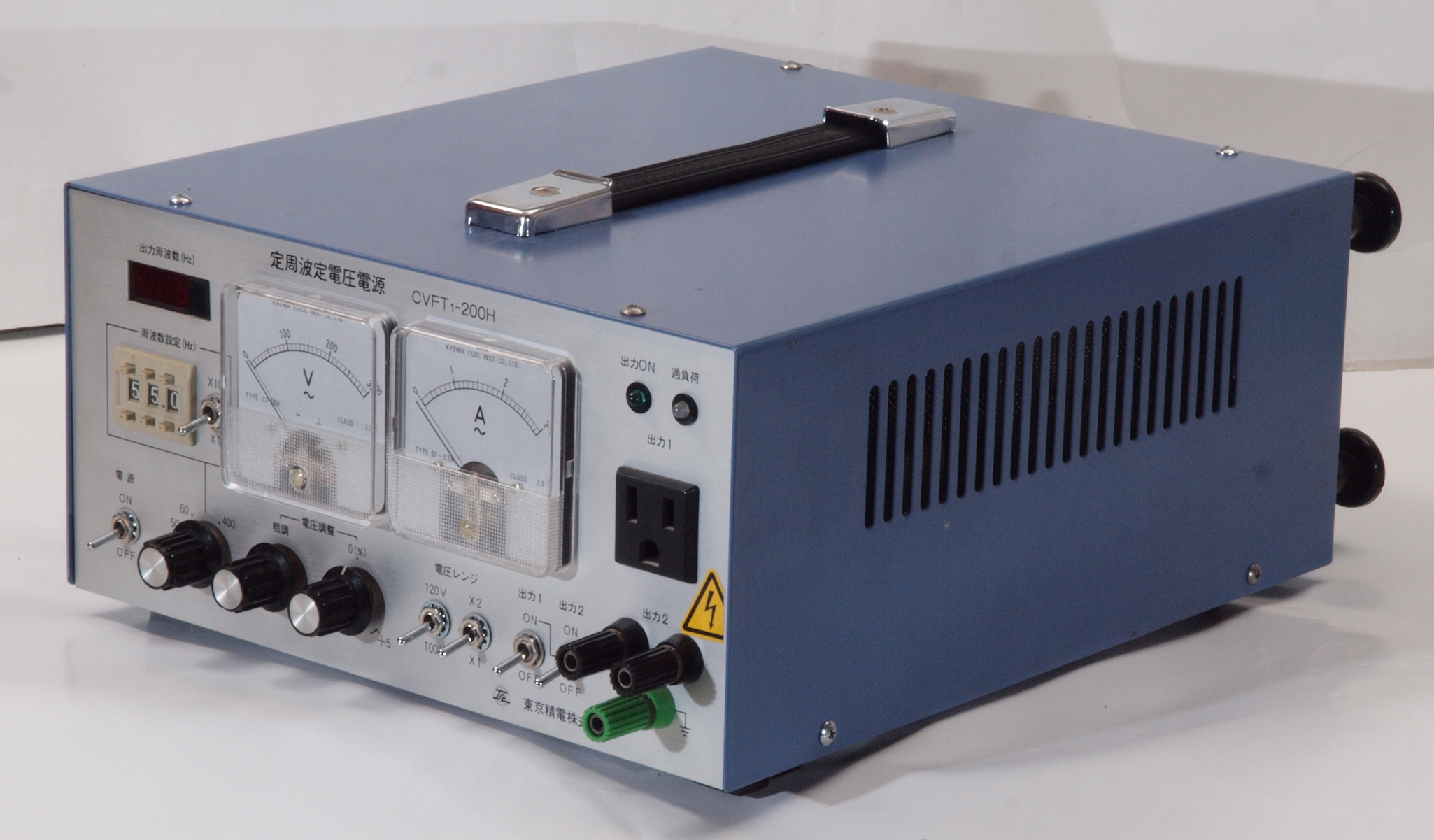

E2. 前右から見る
E3. ガラリに網が張って有る、これで小さな虫の侵入が防げる。
E4. 後から見る

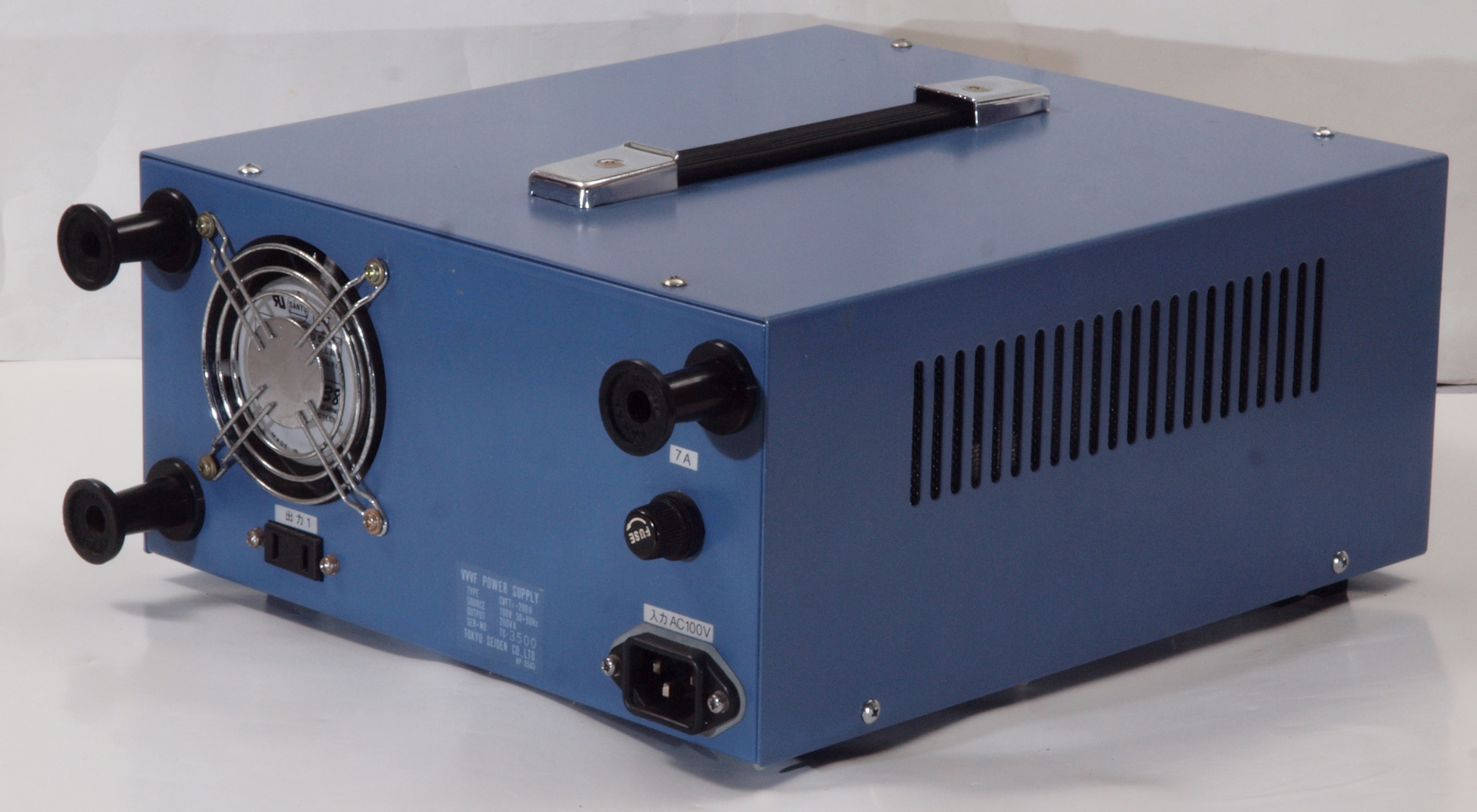

E5. 後左から見る
E6. 下前左から見る
E7. 下後右から見る
E8. 上から見る
E9. 上蓋を取り、上から見る

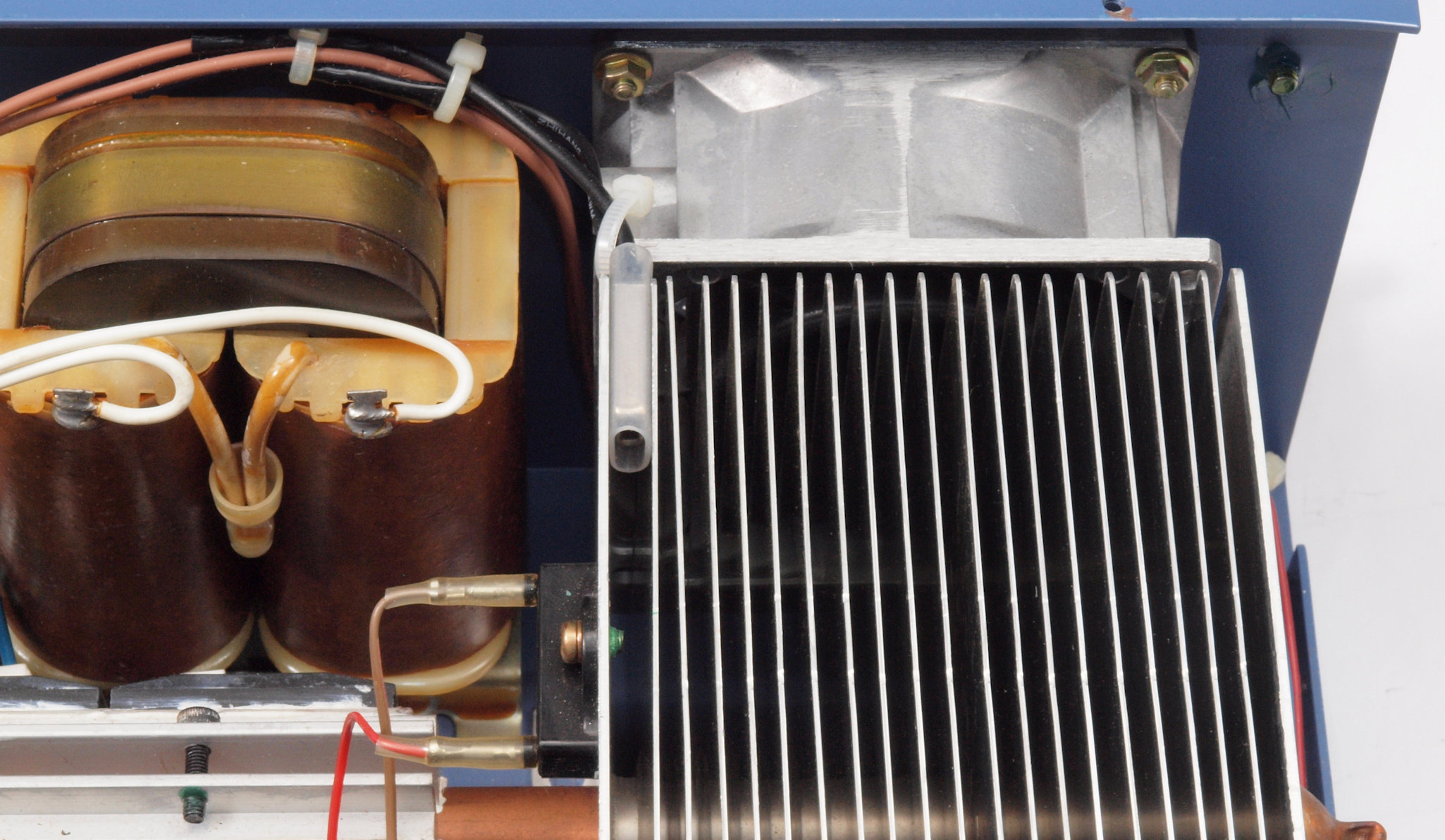

EA. 冷却フアンの温度コントロールサミスター取り付け。 45度=ON、40度=OFF

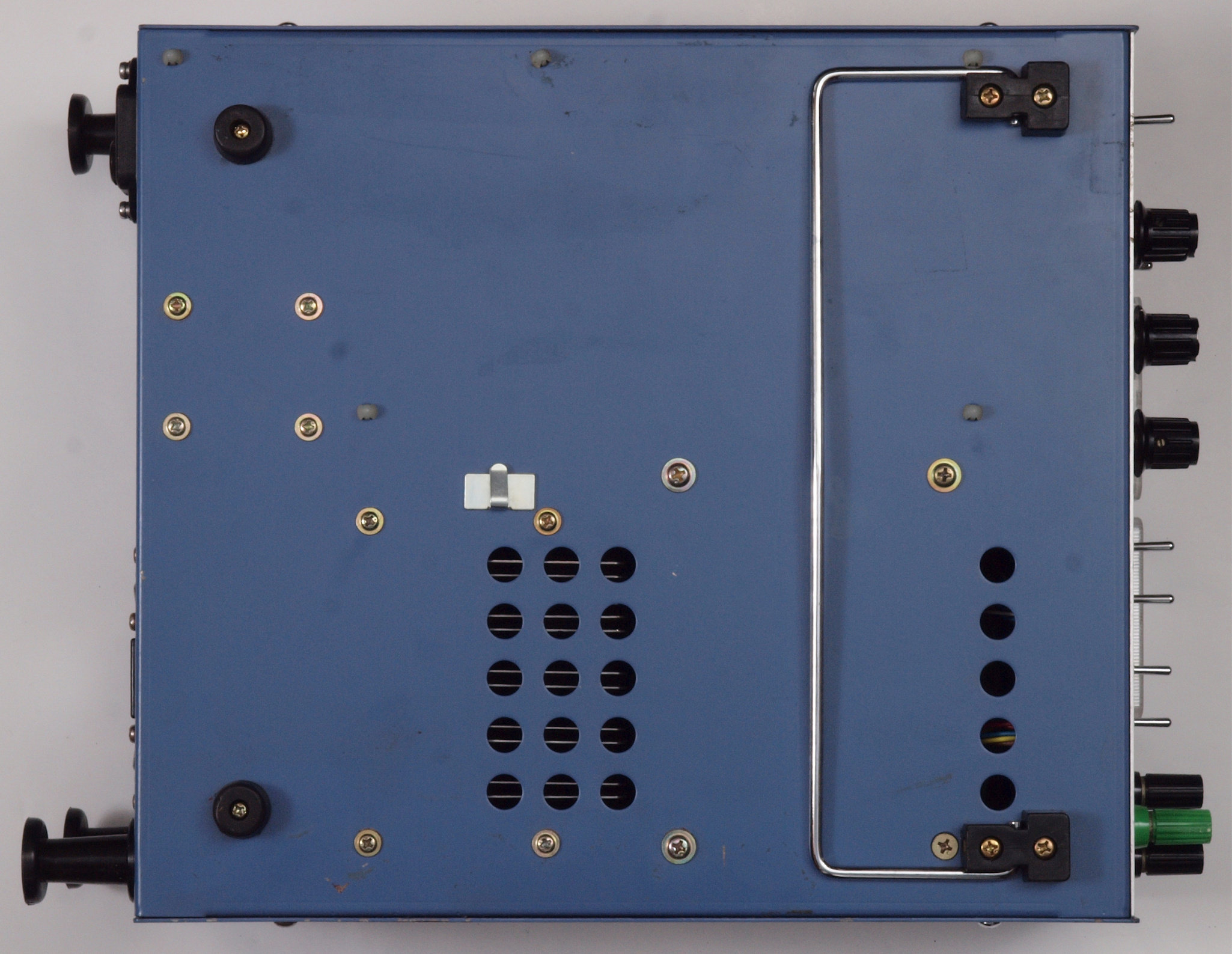

EB. 下からみる

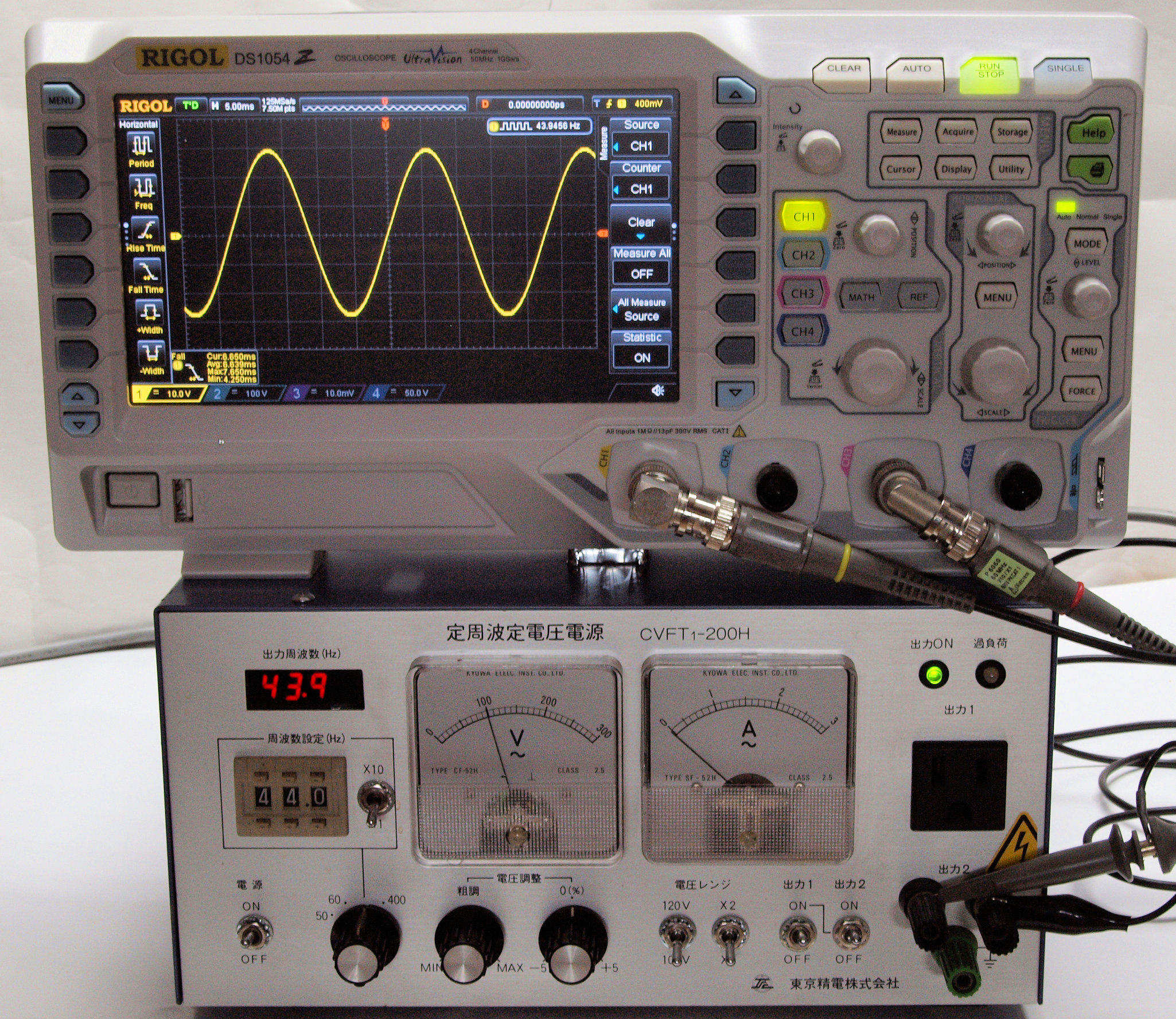

EC. 44HZ/100V出力、測定。

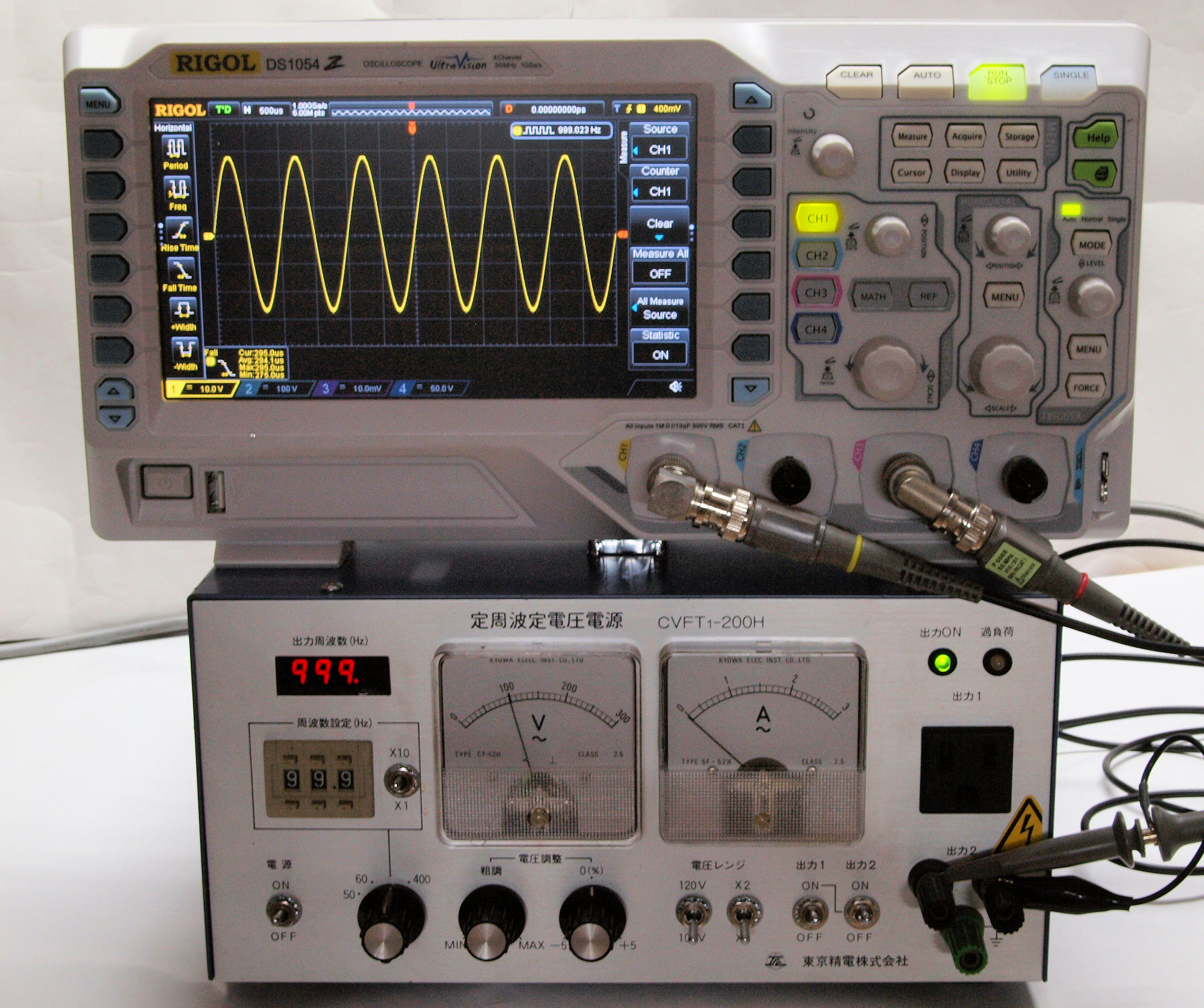

ED. 999HZ/100V出力、測定。
EE. 60HZ/100V/2.05A出力で過負荷LED点灯確認。
S.CVFT1-200H 仕様(カタログ・マニアルより)
型名 CVFT1-200H
入力 電圧 単相 AC100V±10%
周波数 45〜65Hz
容量 600VA以下
力率 60%以上
出力 電圧範囲 0〜100/120/200/240V(粗調範囲)、 ±5%(微調範囲)
電流範囲 Mode1=2.00A(100V)
Mode2=1.67A(120V)
Mode3=1A(200V)
Mode4=0.84A(240V)
許容ピーク電流 4Apeak (100Vレンジ)
容量 200VA
負荷力率 0.85〜1 (遅れ)
周波数範囲 Mode1. 50Hz/60Hz/400Hz SW切替
Mode2. 45.0〜99.9Hz 0.1Hzステップ
Mode3. 100〜999Hz  1Hzステップ
注意1. 100Hz〜150Hz、定格の-10%出力制限特性。
注意2. 150Hz〜999Hz、定格の-20%出力逓減特性。
注意3. 45Hz(200VA)→(0VA)逓減特性。
注意4. 約10Hz〜0Hzの間は”不定”となる。
注意5. Mode2→×1 、Mode3→×10。
電圧波形歪率 1.0%
ロードレギュレーション ±0.6% (45.0〜400Hz)、±2% (401〜999Hz)
ラインレギュレーション ±0.2%
出力安定度 ±1%以下
歪率 1%以下
周波数安定度 ±0.01%
計器 電圧計 整流形計器 300VFS 確度±2.5%FS
電流計 可動鉄片形計器 2.5AFS 確度±2.5%FS
周波数計 45.00〜999.9Hz ±1digit デジタル表示
付属機能 出力方法 AC100V用3Pアウトレット バインディングポスト
効率 53%以上
保護機能 1. 最大許容電流以上は定電流垂下特性(過負荷ランプ点灯)。
2. 入力電圧不足時における出力遮断機能。
突入負荷電流
  抑制機能
ソフト・スタート&ソフト・ストップ(出力1スイッチ系統)
注6.出力1は出力OFF時に若干の残留電圧が残りますので
  不都合な場合は、出力2をご使用ください。
使用環境 周囲温度=0°C〜40°C 凍結しない事
湿度=10%〜90% 結露しない事。
屋内=腐食性のガスのないこと。
外形寸法 約255W×135H×340D mm
重量 約10kg
                 cv200h-m cv200h_39 cv200h_4b cv200h_5e
